Плиты перекрытия – это строительные конструкции из железобетона, выполняющие функцию междуэтажных, цокольных и чердачных перегородок. Они являются несущей горизонтальной конструкцией любого строения, и именно на них ложится большая нагрузка: плиты должны выдержать всю тяжесть расположенной над ними части здания. Кроме того, они выполняют функцию роли диафрагмы жесткости, обеспечивающей общую устойчивость строительного объекта.

Плиты производятся по размерам, регламентированным государственными стандартами, и имеют соответствующую маркировку. Конструктивно жби плиты перекрытия — это прямоугольное полотно из армирующего каркаса, заключенного в бетонную основу.

Основные разновидности плит перекрытий, в зависимости от типов сечения:

• Пустотные – имеют продольные технологические отверстия, проходящими по всей длине плиты.
• Сплошные или монолитные — имеют сплошное сечение.
• Ребристые (П-образные панели) – имеют продольные ребра для обеспечения повышенной жесткости.

Многопустотные плиты

Пустотные ЖБ плиты наиболее востребованы в частном домостроении. Технологические пустоты круглого, овального или полукруглого сечения обеспечивают относительно небольшой вес изделий, способствуют увеличению тепло- и звукоизоляционных параметров за счет заполнения воздухом в процессе монтажа.

Пустотные конструкции по толщине классифицируют на:

• Стандартные – ПК и ПБ толщиной 220 мм.
• Облегченные – ПНО, 3,1ПБ и 1,6ПБ толщиной 160 мм.

Различаются плиты и по технологии изготовления:

• ПК и ПНО – производятся по старой опалубочной технологии. Имеет круглые пустоты и монтажные петли.
• ПБ – изготовляются методом непрерывного безопалубочного формования. Длинная плита-полуфабрикат после формовки и набора бетоном прочности разрезается на изделия нужных размеров.

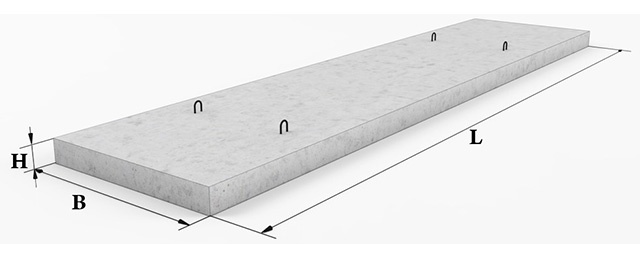

Полнотелые плиты

Это монолитные железобетонные изделия сплошного сечения, за счет чего обладают большим весом при практически одинаковой несущей способности по сравнению с пустотными аналогами.

Применяют при строительстве многоэтажных домов и производственных зданий, в частном домостроении спросом практически не пользуются. Такие плиты надежней и лучше и защищают строение от возможных прогибов и трещин. Для повышения звукоизоляции применяют перекрытия толщиной не менее 160 мм.

Ребристые плиты

Имеют повышенные прочностные характеристики благодаря присутствию ребер жесткости. Основная область использования – перекрытие высотных зданий и производственных объектов. В частном строительстве применяются очень редко: ребристая нижняя плоскость усложняющет отделочные работы.

Список новостей

Основное назначение плит перекрытия и как их правильно выбрать?

Для разделения дома на этажи наилучшим решением станет использование специального строительного материала ‒ плит перекрытия.

Основные достоинства плит перекрытий

По сравнению с аналогами у таких изделий довольно много плюсов:

• превосходная тепло- и шумоизоляция;
• 100% готовность к монтажу без сборки и т.д.;
• быстрые сроки возведения межэтажных перекрытий;
• возможность строить дома с любым количеством этажей.

Но есть и минусы:

• высокая цена;
• необходимость использовать спецтехнику для монтажа;
• сложная транспортировка, погрузка и выгрузка.

И все же, несмотря на некоторые недостатки, использование прочных плит перекрытия делает дом прочным. Они не боятся влаги, морозов, ультрафиолета, на них не действуют механические нагрузки. Поэтому на сегодняшний день это лучшее решение для устройства перекрытий между этажами.

Применение в различных сферах

Ассортимент плит перекрытий довольно велик. Каждая модель отличается в зависимости от вида конструкции, марки бетона, толщины, армирующих элементов, наличия или отсутствия пустот и т.д.

В зависимости от сферы применения плиты бывают:

• для цокольных этажей;
• подвалов;
• межэтажных перекрытий;
• чердаков.

Как правильно выбирать плиты для частного дома?

Для строительства коттеджа вполне достаточно пустотных плит. Они мало весят, а за счет отверстий обладают отличными показателями звуко- и теплоизоляции. Пустоты могут иметь форму круга или груши. Но в любом случае они расположены по всей длине.

Основные группы плит

Все плиты перекрытия делятся на две основные группы: ПК и ПБ. Разберем, чем они отличаются между собой.

ПК ‒ наиболее известная технология. Представляет собой изготовление плиты в предварительно подготовленной металлической опалубке.

ПБ ‒ совершенно иная технология, улучшенный вариант производства плит. Формование изделий происходит без использования опалубки. Это позволяет изготавливать конструкции гораздо большей длины. Формовка осуществляется на специальном стенде, который предварительно обрабатывается веществом, препятствующим прилипанию бетонной смеси. Далее монтируется арматура и образователи пустот. На линии распределяется бетон (класс от В30), нагревается, затем полотну придают нужную длину.

Размеры плит перекрытий

В магазинах стройматериалов представлен огромный выбор плит перекрытий. Как правильно подобрать подходящее по размеру изделие?

Первое, что нужно учитывать ‒ для чего нужен данный материал? Каждый вид маркируется буквами ПБ, ПК, ПГ. Если имеется третья буква, это означает присутствие увеличенного числа сторон опор. Например, 2ПКТ означает в данном случае, что у модели имеются три опоры. Об этом нам говорит буква Т. Буква К расшифровывается как наличие четырех опор.

Длина и ширина также имеют большое значение. Ниже приведена таблица возможных параметров плит перекрытий.

Окончательное решение стоит делать только после консультации с квалифицированным специалистом. Компания  предлагает большой «Время строить» выбор плит перекрытия по выгодным ценам. Мы также рады помочь в подборе модели, расчете окончательной цены. Осуществляем доставку в Тюмени и области. Для заказа и получения консультации позвоните нам или заполните форму обратного звонка.

Системы перекрытий — SteelConstruction.info

Цель этой статьи — выделить требования, которые могут существовать для данного строительного проекта, и указать, как эти требования должны подтолкнуть проектировщика к наиболее подходящему, устойчивому, потенциально повторно используемому и рентабельному выбор системы пола.

Ассортимент напольных систем на стальной основе представлен в общих чертах с указанием преимуществ и недостатков каждой системы, чтобы их можно было сравнить с требованиями данного проекта. В статье не рассматриваются технические подробности о различных типах композитных, длинных и неглубоких полов.

Монтаж стального настила с повторным входом

Содержание

• 1 Что влияет на выбор напольной системы?
  • 1.1 Простота и привычность
  • 1.2 Скорость строительства
  • 1.3 Интеграция услуг
  • 1.4 Потребность в адаптируемом пространстве
  • 1.5 Требования к дневному свету
  • 1.6 Эстетика
  • 1.7 Акустика
  • 1.8 Огнестойкость
  • 1.9 Термическая масса
  • 1.10 Жесткость пола
  • 1.11 Разборка
  • 1.12 Стоимость
• 2 Преимущества различных систем пола
  • 2.1 Варианты перекрытий
    • 2.1.1 Композитные плиты
    • 2.
      1.2 Сборные элементы
  • 2.2 Системы нижних балок
  • 2.3 Длиннопролетные балки
  • 2.4 Мелкие полы
• 3 Ресурсы
• 4 См. также

[наверх]Что влияет на выбор напольной системы?

Разные здания предъявляют разные требования, поэтому неудивительно, что не существует универсального наиболее подходящего решения. Очевидно, что требования различаются в зависимости от типа использования, но есть и более тонкие вопросы, которые следует учитывать, и они выделены ниже.

Не следует забывать, что при рассмотрении предполагаемого использования может быть уместно обратить внимание на другое использование в будущем — многие стальные решения предлагают гибкость, которая может привести к высоким уровням устойчивости в течение всего срока службы здания.

[top]Простота и привычность

Как правило, проектировщики должны использовать самое простое решение, которое будет соответствовать требованиям проекта. Вообще говоря, самое простое решение также будет наиболее распространенным, а знакомство с ним облегчит процессы проектирования, изготовления и монтажа, поскольку не требуется никакого нового обучения.

В контексте систем стальных полов простота также означает меньшие трудозатраты и затраты. Например, простейшее решение в виде балки двутаврового сечения со сплошной стенкой, стоящей внизу, в отличие от фермы, означает меньшее количество конструктивных элементов, меньшее количество изготовления, меньше поверхностей, подлежащих противопожарной защите, и меньше времени на проектирование.

Стоит добавить, что эта философия «простое — лучшее» распространяется и на рамы в целом — простая рама с раскосами обычно является более экономичным решением, чем, скажем, рама, сопротивляющаяся моменту.

[наверх]Скорость строительства

Быстрое строительство с использованием стальной композитной конструкции и стальных заполняющих стен
(Изображение предоставлено Ayreshire Metals Ltd)

Для некоторых проектов необходимость сокращения до минимума времени строительства (на стройплощадке) может играть определяющую роль. Действительно, время часто является одним из ключевых факторов при выборе стального решения. Потребность в скорости может быть вызвана, например, приспособлением к каникулам для учебных заведений или получением дохода (например, торговые здания). Это может привести к рассмотрению вариантов, которые минимизируют мокрые операции на стройплощадке (использование сборных перекрытий), минимизируют количество подъемов краном и обеспечивают рабочие площадки во время строительства (профилированный стальной настил) и не требуют подпорок между этажами.

[наверх]Интеграция услуг

Услуги, интегрированные в глубину структурного этажа

Объем услуг, необходимых в здании, явно зависит от конечного использования — больницы являются очевидным примером здания с высоким уровнем обслуживания — и философии проектирования, принятой инженером по обслуживанию, например. кондиционированные, с естественной вентиляцией и т. д.

Если необходимо разместить большое количество воздуховодов, может оказаться полезным использовать решение для пола с плоским потолком, чтобы максимизировать гибкость при прокладке этих воздуховодов под несущим полом. Также будет легко удалить и/или заменить эти воздуховоды для удовлетворения будущих потребностей.

Решения, обеспечивающие плоский софит, могут не подходить для более длинных пролетов, необходимых для облегчения адаптируемой площади пола без колонн. Альтернативой в здании с высоким уровнем обслуживания и большими пролетами является интеграция коммуникаций в пределах глубины балки (как показано справа), чтобы свести к минимуму общую глубину несущего этажа плюс зону обслуживания.

[вверх]Необходимо адаптируемое пространство

Открытая площадка на полу обеспечивает гибкое, адаптируемое пространство

Одним из давно признанных преимуществ стальных каркасов является их способность преодолевать значительные расстояния. Это особенно верно, когда принимаются композитные решения, учитывая эффективность этой формы конструкции. Эта перекрывающая способность позволяет свести к минимуму количество внутренних несущих стен и колонн — могут быть созданы открытые пространства пола или ненесущие перегородки (которые легко перемещаются) используются для формирования (временных) отдельных областей. Адаптивность может быть более устойчивой, чем разборка и повторное использование, для которых также подходит сталь. В последние годы ряд офисных зданий со стальным каркасом был реконфигурирован под жилые помещения.

[наверх]Требования к естественному освещению

«Глубокие» планы этажей могут означать, например, что офисные работники находятся далеко от естественного освещения. Решения с длинным пролетом могут быть не самым подходящим решением для определенных ситуаций, когда конструкция с коротким пролетом (например, с использованием неглубоких полов) с внутренним атриумом может обеспечить более подходящую внутреннюю среду. Дизайнер должен искать наилучший компромисс.

[наверх]Эстетика

Если используются подвесные потолки, то эстетика софита данной структурной системы перекрытий явно не имеет значения. Однако клиентам могут потребоваться открытые софиты, указанные в первую очередь так, чтобы была открыта тепловая масса пола. Софит также должен быть визуально привлекательным. В некоторых случаях наличие нижних балок, прерывающих софит, может не приветствоваться, хотя также верно, что может быть желательна выраженная структура. Поэтому в зависимости от конкретных требований может подойти несколько вариантов стальных рам.

[вверх]Акустика

Динсгейт, Манчестер – офисные технологии, применяемые в многоквартирном доме

Скорость, с которой могут быть построены здания со стальным каркасом, в сочетании с отличными эксплуатационными характеристиками, была одной из причин, по которой стальные каркасы с композитными полами играли такую ​​центральную роль. во время бума на рынке многоэтажных офисов в Великобритании в конце 1980-х и 1990-х годах. Когда несколько лет спустя проектировщики пожелали перенести эту технологию в жилые дома, было признано, что, возможно, самая большая разница в требованиях связана с проблемами, связанными с акустикой.

Хорошая детализация необходима, чтобы избежать проблем с флангами, когда звук распространяется вокруг барьера (например, пола), проходя через соседнюю стену. Ниже показан пример, соответствующий указаниям, приведенным в SCI P372. SCI также разработал инструмент прогнозирования акустических характеристик для разделения полов и стен, чтобы помочь дизайнерам и архитекторам.

Многочисленные многоквартирные дома были построены с использованием стальных каркасов с сочетанием хорошей детализации и запатентованных продуктов, используемых для фальшполов, обеспечивающих необходимый уровень производительности. Динсгейт в Манчестере был ранним примером такой «передачи технологий» (см. справа).

Соединение разделяющей перегородки из двойной легкой стальной рамы с неглубоким композитным перекрытием

[вверх]Огнестойкость

Требования к огнестойкости зависят от назначения и высоты (этажности) здания. Типичными являются периоды огнестойкости от 60 минут до 120 минут. Наиболее распространенным решением, принятым для обеспечения огнестойкости, является защита стальных элементов таким образом, чтобы они оставались при достаточно низкой температуре (принимая во внимание, что некоторая потеря прочности стали при повышении температуры допустима, поскольку нагрузки при пожаре снижаются по сравнению с нагрузкой при температуре окружающей среды). . Часто используются вспучивающиеся покрытия (похожие на краску вещества, которые обугливаются и расширяются при температуре, образуя изоляционный слой). Если стальные элементы залиты бетоном, это может обеспечить необходимую изоляцию. Другие варианты включают защиту доски и использование цементного спрея.

В качестве альтернативы, когда используется подход «пожарной техники», стальные элементы проектируются таким образом, чтобы они были достаточно прочными, даже если прочность материала была утрачена из-за воздействия огня, чтобы выдерживать соответствующие уровни нагрузки. Доступно подробное руководство, основанное на полномасштабных огневых испытаниях целых зданий (SCI P375).

[вверх]Тепловая масса

Открытые бетонные полы, опирающиеся на стальные балки и используемые для создания тепловой массы

Обеспечение достаточной тепловой массы является важной частью решения по строительству с низким энергопотреблением. Масса обеспечивает поглотитель тепла, который поглощает тепло в течение дня, а затем в сочетании с естественной вентиляцией отводит тепло в более прохладное ночное время. Композитные плиты перекрытия могут быть даже сконструированы со встроенными водопроводными каналами для облегчения этой продувки. Важно, чтобы тепловая масса была открыта, поэтому подвесные потолки могут быть проблемой, как и гипсокартон, прикрепленный мазками к массивным стенам. Горизонтальные элементы (полы) гораздо эффективнее создают массу, чем вертикальные элементы.

При принятии решения о необходимой массе важно учитывать характер использования здания. Массивные конструкции могут поглощать много тепла, но они также обеспечивают тепловую инерцию, когда требуется, чтобы здание быстро нагревалось. Существует распространенное заблуждение, что для использования преимуществ тепловой массы необходимо очень массивное здание.

[top]Жесткость пола

Жесткость необходима для того, чтобы пол вел себя правильно с динамической точки зрения, тем самым обеспечивая комфорт пользователя. Это сложный вопрос, поскольку реальная проблема заключается в том, как реагирует пол (с точки зрения ускорения), что является функцией ряда переменных, включая жесткость и мобилизуемую массу. Традиционный подход, признанный грубым, для проектирования пола с приемлемой реакцией состоит в том, чтобы проверить его собственную частоту и сравнить ее с предельным значением (которое является функцией массы пола). Рекомендуется более тщательный подход, который часто дает менее консервативные, но удовлетворительные результаты. См. SCI P354.

Доступен онлайн-калькулятор реакции пола, который позволяет проектировщикам немедленно оценить динамическую реакцию решения для пола. Программное обеспечение сообщает о результатах примерно 19 000 конфигураций сетки пола, нагрузки и размера пролета, которые были исследованы с помощью анализа методом конечных элементов. Результаты этого программного обеспечения обеспечивают улучшенный прогноз динамического отклика по сравнению с «ручным методом» в SCI P354. Программное обеспечение можно использовать для изучения полных планов этажей или частичных планов этажей, сравнивая альтернативные варианты расположения балок.

Требуемое поведение зависит от функции данного здания/комнаты. Некоторые виды использования менее терпимы к движениям пола (например, операционная). Некоторые виды использования (например, спортзал в офисном здании) с большей вероятностью вызовут проблемы и требуют особого внимания, чтобы не затронуть других пользователей здания.

[вверх]Деконструкция

SCI P427

Существует значительный интерес к преимуществам проектирования с учетом деконструкции. Возможность демонтировать здание и снова использовать компоненты в другом месте явно привлекательна с точки зрения устойчивости, и сталь подходит для такого решения.

Были проведены исследования инновационных срезных шпилек, которые позволяют легко отделять композитные плиты от стальных балок. Другие инициативы включают использование перекрестно-клееной древесины (CLT), используемой в качестве панели пола, в сочетании со стальными балками, но ее можно удалить из несущих стальных конструкций при демонтаже здания. Руководство по восстановлению, тестированию и проектированию повторно используемых стальных конструкций доступно в SCI P427. Цифровые записи завершенных зданий, включая информацию о марке стали, ударных свойствах и химическом составе, должны способствовать эффективному повторному использованию стальных конструкций, когда срок службы здания подходит к концу.

[top]Стоимость

Как отмечалось выше, если конкретные факторы проекта не предполагают принятие более сложной альтернативы, следует выбрать самое простое решение, которое обычно оказывается наиболее экономически эффективным.

Стоимость является основным фактором при выборе каркаса и системы пола. В конце 2016 года BCSA и Steel for Life поручили AECOM предоставить серию сравнений стоимости конкретных типов зданий для офисных, образовательных, жилых / смешанных, торговых и промышленных зданий на основе реальных зданий. Выбранные здания изначально были частью исследования Target Zero, проведенного консорциумом организаций, включая Tata Steel, AECOM, SCI, Cyril Sweet (теперь Currie & Brown) и BCSA в 2010 году, чтобы предоставить рекомендации по проектированию и строительству устойчивых, низких и здания с нулевым выбросом углерода в Великобритании.

Сравнение затрат, представленное в серии «Расчет стоимости металлоконструкций», обновляет модели затрат, разработанные для проекта Target Zero, и предоставляет актуальную стоимость альтернативных решений каркаса, рассматриваемых для каждого из пяти типов зданий.

Сравнительные исследования стоимости показывают, что для целого ряда типов зданий решения со стальными каркасами и перекрытиями на одинаковой основе являются весьма конкурентоспособными. Исследования также подчеркнули важность учета общей стоимости строительства, а не только стоимости несущего каркаса, поскольку выбор несущего каркаса и конфигурации пола будет иметь связанные последствия для многих других элементов, включая основание, крышу и внешнюю облицовку.

[наверх]Преимущества различных систем перекрытий

[наверх]Варианты перекрытий

[наверх]Композитные плиты

Настил, уложенный на стальной каркас

Композитные плиты, состоящие из легкого армированного бетона, отлитого на профилированный стальной настил, являются вариантом, независимо от того, установлены ли балки внизу или встроены в глубину плиты для конструкции с неглубоким полом. Плиты обычно армируются с помощью верхнего слоя сетки и, иногда, дополнительных стержней в желобах (обычно для более длительных периодов огнестойкости и больших нагрузок). Также можно использовать армирование волокном. Пролеты до 4,5 м могут быть выполнены с использованием трапециевидного настила (глубиной 80 мм). Также существуют некоторые так называемые глубокие профили настила (глубиной более 200 мм), которые могут охватывать 6 м или около того без подпирания во время строительства.

Композитные плиты — отличный выбор, когда важна скорость строительства. Связки настила поднимаются на место на стальной конструкции для распределения вручную. Количество необходимых подъемных кранов по сравнению с альтернативой из сборного железобетона значительно сокращается. Возможность складывать куски настила в пакеты также сокращает время и затраты на транспортировку.

Во время строительства, когда настил уже установлен, он обеспечивает другие преимущества с точки зрения работы в качестве рабочей платформы для хранения материалов. При правильном ориентировании и закреплении на стальных балках он может удерживать их от бокового выпячивания при кручении. См. SCI P300.

Композитные напольные системы

В окончательном виде ребра настила служат в качестве пустотообразователей в плите, тем самым уменьшая вес конструкции пола с дополнительными преимуществами. Также можно подвешивать услуги к потолку композитной плиты, используя анкеры, предназначенные для врезки в профиль настила.

Для контроля уровня бетона во время строительства можно использовать ряд методов. Глубина бетона может оставаться постоянной, или верхняя поверхность может оставаться ровной. В зависимости от того, какой из них выбран, вес бетона будет варьироваться, поэтому важно, чтобы дизайнер четко общался с командой на площадке. См. SCI AD410. Также доступны дополнительные рекомендации по установке металлического настила.

Когда требуется открытый софит — чтобы выставить напоказ тепловую массу — можно использовать теплопрозрачный подвесной потолок. Дополнительная площадь поверхности софита, созданная настилом (в отличие от плоской бетонной поверхности), может быть полезной.

[вверх]Сборные элементы

Монтаж сборных плит перекрытий на стальном каркасе
(Изображение предоставлено Severfield (Design & Build) Ltd.)

Сборные железобетонные элементы могут использоваться вместе со стальными балками. Блоки могут быть сплошными или полыми, с коническими или тупыми концами. Обычно они предварительно напряжены. Балки также могут быть конструктивно соединены с блоками перекрытий, чтобы сделать их «составными», при условии соблюдения конкретных правил детализации, чтобы гарантировать, что стальная секция и бетон (верхняя часть на месте плюс сборные блоки) действуют вместе. SCI P401 дает дополнительную информацию об этом.

Полы из сборных элементов имеют ряд преимуществ. Протяженность блоков такова, что расстояние между второстепенными балками может быть увеличено (по сравнению с использованием традиционных профилей настила). Система построения наиболее эффективна для сетки колонн примерно 9 м на 9 м. Блоки обеспечивают плоский софит.

Для полуоткрытых конструкций, таких как автостоянки, сборные элементы могут быть более прочной альтернативой стальному настилу (хотя при правильной детализации и покрытии, безусловно, можно использовать настил в таких местах).

Сборные полы

[вверх]Системы нижних балок

Трапециевидный настил, установленный на цокольных балках

Наиболее распространенным типом составной балки является тот, в котором композитная плита располагается поверх цокольной балки, соединенной с помощью сварных шпилек, проходящих через настил. Эта форма конструкции имеет ряд преимуществ — профнастил выступает в качестве внешней арматуры на этапе сборки, а на этапе строительства выступает в качестве опалубки и рабочей площадки. Он также может обеспечить боковое ограничение балок во время строительства. Настил поднимается на место в связках, которые затем вручную распределяются по площади пола. Это значительно снижает подъемную силу крана по сравнению с альтернативой на основе сборного железобетона.

Дополнительные рекомендации по практическим аспектам укладки настила можно найти в руководстве по передовой практике SCI P300.

Другим распространенным типом составной балки является балка, в которой, как и в случае традиционного некомпозитного стального каркаса, сборная железобетонная плита располагается поверх верхней полки стальной балки. Эффективный диапазон пролетов для этого типа решения составляет от 6 до 12 м, что делает его конкурентом для ряда вариантов бетонных полов. Особая детализация требуется для соединения на сдвиг, когда используются сборные элементы, чтобы корпус сборных элементов мог быть подвижен как часть сжимающей полки бетона. См. SCI P401 для получения дополнительной информации.

[top]Длиннопролетные балки

Для удовлетворения потребностей в длинных пролетах доступно несколько вариантов конструкции нижних балок. Использование длиннопролетных балок дает ряд преимуществ, в том числе гибкие внутренние пространства без колонн, снижение затрат на фундамент и сокращение времени возведения. Многие решения с большими пролетами также хорошо адаптированы для облегчения интеграции услуг без увеличения общей глубины пола.

[вверх]Неглубокие полы

Система USFB
(Изображение предоставлено Kloeckner Metals UK Westok)

Неглубокие этажи предлагают ряд преимуществ, таких как минимизация общей высоты здания для заданного количества этажей или максимальное количество этажей для заданного высота здания. Кроме того, получается плоский софит — нет ни одного разрыва, характерного для нижних балок, — что дает полную свободу для распределения услуг под полом. Эти выгоды следует рассматривать в контексте данного проекта, чтобы определить, когда они наиболее уместны.

Неглубокость перекрытий достигается размещением плит и балок в одной зоне. Это достигается за счет использования асимметричных стальных балок с более широкой нижней полкой, чем верхняя полка, что позволяет плите располагаться на верхней поверхности нижней полки с соответствующей опорой, а не на верхней поверхности верхней полки, как в нижних балках. Плита перекрытия может быть выполнена в виде сборной железобетонной плиты или сборной плиты с металлическим настилом (можно использовать как мелкий, так и глубокий настил). Дополнительным преимуществом является то, что некоторые формы конструкции неглубокого перекрытия по своей сути обеспечивают сложное взаимодействие между балками и плитой, тем самым повышая эффективность конструкции.

Доступен ряд решений для неглубоких перекрытий, в том числе Ultra Shallow Floor Beams (USFB) от Kloeckner Westok и решения для тонких перекрытий ArcelorMittal.

Kloeckner Metals UK Система USFB компании Westok состоит из неглубокой и асимметричной ячеистой балки Westok с арматурой, проходящей через ячейки для крепления плиты к балке. Эта простая деталь обеспечивает простое и экономичное устройство для предотвращения непропорционального разрушения, а также используется для сопротивления скручиванию в конечном состоянии. Для композитных плит с металлическим настилом арматура укладывается в желоба металлического настила. В многопустотных плитах арматура размещается в альтернативных ядрах сборного элемента. Чтобы ограничить верхний фланец USFB на нормальном этапе, монолитный бетон должен быть залит заподлицо с верхним фланцем или с покрытием не менее 30 мм.

Поперечное сечение USFB
(Изображение предоставлено Kloeckner Metals UK Westok)

USFB изготавливается из стандартных катаных профилей и может поставляться с шагом в 1 мм. Как правило, они имеют глубину 150-300 мм, размеры и проектирование с использованием свободно доступного программного пакета Westok Cellbeam на основе требований каждого отдельного проекта, сетки пола и т. д. Программное обеспечение выполняет все необходимые структурные проверки, включая проверки на кручение на этапе строительства. USFB могут экономически выгодно пролететь до 10 м с конструкционной глубиной, которая очень выгодно отличается от железобетонных. плоские плиты. Таким образом, они популярны во многих секторах, особенно в образовании, коммерческом и жилом секторе.

«Композитное действие штепселя» может быть мобилизовано для USFB, что было продемонстрировано с помощью полномасштабных лабораторных испытаний, для дальнейшего повышения пропускной способности секции. Чтобы мобилизовать «Plug Composite Action», необходимо принять следующую детализацию:

• Композитные плиты с металлическим настилом: бетонная заливка на уровне верхней полки или выше нее
• Сборные элементы, как правило: Минимум 50 мм верхнего края на уровне или выше верхнего фланца
• Полые блоки: Каждые 2 ^-й ядро ​​выбито и залито бетоном и армировано через ячейку
• Монолитные монолитные плиты: Бетонная заливка на уровне верхней полки (или выше)

[вверх] Ресурсы

• SCI P287, Расчет композитных балок с использованием сборного железобетона, 2003 г. (обновленная версия этой публикации Еврокода, P401 , можно получить в SCI)
• SCI P354, Расчет полов на вибрацию. Новый подход, исправленное издание, 2009 г.
• SCI P372, Акустическая детализация стальных конструкций, 2008 г.
• SCI P300, Композитные плиты и балки с использованием стального настила: передовой опыт проектирования и строительства (пересмотренное издание), 2009 г.
• SCI P375, Расчет огнестойкости зданий со стальным каркасом, 2012 г.
• SCI P401, Расчет составных балок с использованием сборных железобетонных плит в соответствии с Еврокодом 4, 2014 г.
• SCI P427 Повторное использование конструкционной стали, оценка, испытания и принципы проектирования, 2019 г.
• SCI AD410, Заливка бетона до постоянной толщины или до постоянной плоскости, 2017
• SCI Инструмент прогнозирования акустических характеристик для разделения полов и стен
• Калькулятор реакции пола

[наверх] См. также

• Экологичность
• Термическая масса
• Переработка и повторное использование
• Стоимость металлоконструкций
• Сравнительные исследования затрат
• Изготовление
• Учебные здания
• Здания здравоохранения
• Жилые и многофункциональные здания
• Торговые здания
• Многоэтажные офисные здания
• Автостоянки
• Акустические характеристики полов
• Детали соединения для акустических характеристик
• Колебания пола
• Стальные строительные изделия
• Раскосные рамы
• Композитная конструкция
• Длиннопролетные балки
• Требования к структурной огнестойкости
• Конструкция перекрытий из композитных стальных материалов для пожаротушения

Плиты, используемые в перекрытиях и перекрытиях крыш

Конструкции

Гражданское строительство 21 августа 2019 г.

0 1,073 Прочитано через 1 минуту

Плиты представляют собой конструкцию, которая устанавливается на плоских поверхностях, в основном на горизонтальных этажах, перекрытиях зданий, крышах, мостах и ​​других типах конструкций. Плита поддерживает стены колоннами, стальными балками и другими элементами. Плиты поддерживают с двух сторон или балки со всех четырех сторон.

Содержание

Сплошные плоские плиты:

Сплошная плоская плита представляет собой плиту с перепадами или без них, опирающуюся в основном без балок на колонны с оголовками или без них. Сплошная плоская плита обычно толще, чем обычная сплошная плита перекрытия. Твердые плоские плиты также известны как односторонние плиты. Структура Solid Flat Slabs, ее боковая устойчивость не зависит от соединения плиты с колонной. Преимущество твердой плоской плиты заключается в гибкости планировки помещения, более простом размещении стальных стержней, облегчении установки каркаса, можно уменьшить высоту здания, меньше времени на строительство, проще спринклер. Недостатки сплошной плоской плиты: Средняя длина, Большая толщина плиты, Не подходит для хрупких кладочных перегородок, Исправление прогиба средней полосы, Перепады панелей мешают большому механическому каналу.

Пустотные плиты:

Реклама

Пустотные плиты в настоящее время являются самым популярным решением для пола. Оригинальная пустотелая плита поддерживает жесткие опоры. Работа многопустотных плит не имеет значения. Пустотные плиты — это бетонные плиты с трубчатыми пустотами, которые проходят по всей длине плиты, что снижает вес блока. Он поддерживает только в области их самых внешних перемычек. Пустотная плита повышает эффективность конструкции. Он используется преимущественно для компонентов пола и крыши. Различные конструкции пола и крыши включают многоквартирные дома, гостиницы и кондоминиумы, офисные здания, школы и тюрьмы.

Читайте также предыдущие статьи Прекрасные планы дома с видом на запад, 36 согласно Васту Шастре

Двойной тройник Кратко:

Двойной тройник кратко показывает, что трещины могут возникнуть в предварительно напряженном двойном тройнике во время заливки, разборки или транспортировки.
