Плиты перекрытия это: Виды и применение плит перекрытия
Основное назначение плит перекрытия и как их правильно выбрать?
Для разделения дома на этажи наилучшим решением станет использование специального строительного материала ‒ плит перекрытия. Такая конструкция легко справляется даже с самой сильной нагрузкой в виде мебели, веса людей, техники, оборудования. Но важно, чтобы плита была действительно прочной и долго служила. Не меньшую роль играет звуко- и теплоизоляция данных элементов.
Основные достоинства плит перекрытий
По сравнению с аналогами у таких изделий довольно много плюсов:
- превосходная тепло- и шумоизоляция;
- 100% готовность к монтажу без сборки и т.д.;
- быстрые сроки возведения межэтажных перекрытий;
- возможность строить дома с любым количеством этажей.
Но есть и минусы:
- высокая цена;
- необходимость использовать спецтехнику для монтажа;
- сложная транспортировка, погрузка и выгрузка.
И все же, несмотря на некоторые недостатки, использование прочных плит перекрытия делает дом прочным.
Применение в различных сферах
Ассортимент плит перекрытий довольно велик. Каждая модель отличается в зависимости от вида конструкции, марки бетона, толщины, армирующих элементов, наличия или отсутствия пустот и т.д.
В зависимости от сферы применения плиты бывают:
- для цокольных этажей;
- подвалов;
- межэтажных перекрытий;
- чердаков.
Как правильно выбирать плиты для частного дома?

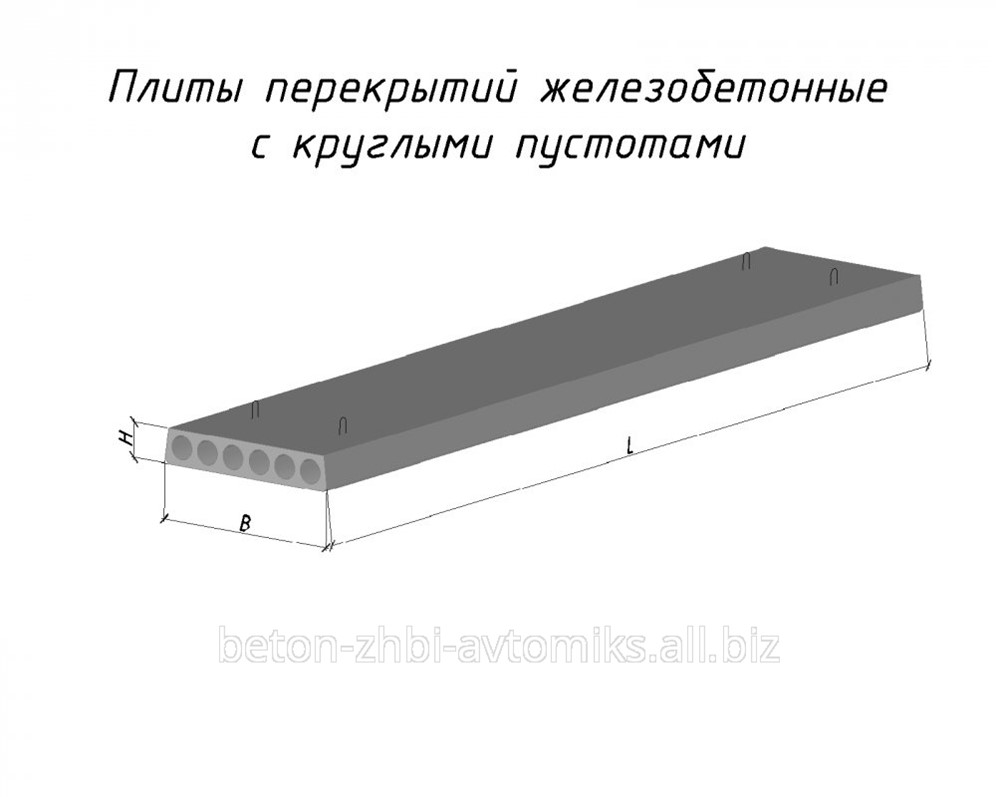

Для строительства коттеджа вполне достаточно пустотных плит. Они мало весят, а за счет отверстий обладают отличными показателями звуко- и теплоизоляции. Пустоты могут иметь форму круга или груши. Но в любом случае они расположены по всей длине.
Основные группы плит
Все плиты перекрытия делятся на две основные группы: ПК и ПБ. Разберем, чем они отличаются между собой.
ПК ‒ наиболее известная технология. Представляет собой изготовление плиты в предварительно подготовленной металлической опалубке. Внутрь последней установлена арматура и специальные приспособления для создания пустот. Подготовленная конструкция устанавливается на вибростол, внутрь формы заливается бетон (класс от В15 и более), после чего раствор уплотняется, а материал нагревается. Далее готовую плиту вынимают из опалубки, после чего удаляются образователи отверстий.
ПБ ‒ совершенно иная технология, улучшенный вариант производства плит. Формование изделий происходит без использования опалубки. Это позволяет изготавливать конструкции гораздо большей длины. Формовка осуществляется на специальном стенде, который предварительно обрабатывается веществом, препятствующим прилипанию бетонной смеси. Далее монтируется арматура и образователи пустот. На линии распределяется бетон (класс от В30), нагревается, затем полотну придают нужную длину.
Размеры плит перекрытий
В магазинах стройматериалов представлен огромный выбор плит перекрытий.
Как правильно подобрать подходящее по размеру изделие?
Первое, что нужно учитывать ‒ для чего нужен данный материал? Каждый вид маркируется буквами ПБ, ПК, ПГ. Если имеется третья буква, это означает присутствие увеличенного числа сторон опор. Например, 2ПКТ означает в данном случае, что у модели имеются три опоры. Об этом нам говорит буква Т. Буква К расшифровывается как наличие четырех опор.
Длина и ширина также имеют большое значение. Ниже приведена таблица возможных параметров плит перекрытий.
Окончательное решение стоит делать только после консультации с квалифицированным специалистом. Компания предлагает большой «Время строить» выбор плит перекрытия по выгодным ценам. Мы также рады помочь в подборе модели, расчете окончательной цены. Осуществляем доставку в Тюмени и области. Для заказа и получения консультации позвоните нам или заполните форму обратного звонка.
Виды перекрытий и технология их возведения
Перекрытие – это внутренняя горизонтальная несущая конструкция в составе сооружения или здания, предназначенная для разделения пространства на секции (этажи или ярусы) и обеспечения горизонтальной жесткости всего сооружения.
Классификация
Классификация перекрытий разделяет их на несколько групп в зависимости от назначения, конструкции и техники укладки.
По назначению перекрытия бывают:
- цокольными – устойчивые, усиленные конструкции с высоким запасом прочности, отделяющие жилое пространство от подвального;
- межэтажными – секционные перекрытия, разделяющие этажи;
- чердачными – стандартные или облегченные конструкции, отделяющие техническое подкрышное пространство.
В зависимости от типа перекрытия и его назначения оно должно обладать соответствующими показателями прочности, несущей способности (выдерживать как собственный вес, так и дополнительные статические и динамические нагрузки, возникающие в процессе эксплуатации здания), тепло- и шумоизоляционными свойствами, сейсмической, климатической и химической устойчивостью.
По конструкции перекрытия делятся на:
- балочные – применяются при строительстве сооружений из газобетона, кирпича и подразумевают предварительную установку металлической или железобетонной рамочной конструкции;
- плитные – используются в высотном строительстве с повышенными требованиями к безопасности и подразумевают укладку сплошных или многопустотных плит.
Сплошные плиты перекрытий монолитны и универсальны — они изготавливаются из легких марок бетона, обладают отличными показателями прочности и могут применяться в возведении зданий любого типа. Пустотные изделия обладают меньшим весом и улучшенными показателями тепло- и звукоизоляции, что позволяет применять их в строительстве зданий жилого и коммерческого фонда.
Технологии возведения перекрытий:
- монолитная – цельное перекрытие изготавливается непосредственно по месту строительства с предварительным формованием опалубки и армированного каркаса;
- сборно-монолитная – подразумевает укладку пустотелых блоков, традиционный и наиболее популярный метод обустройства плитного перекрытия;
- сборная – перекрытие монтируется из различных заводских элементов.
Технология обустройства перекрытий из ЖБИ
Сборно-монолитные перекрытия плитного типа являются наиболее востребованными в современном строительстве. Это объясняется относительно невысокой стоимостью материалов, оптимальностью их эксплуатационных характеристик, простотой и оперативностью укладки, а также сниженной нагрузкой на фундамент ввиду небольшого в сравнении с другими материалами веса плит.
Стандартный размер пролета из плит ЖБИ составляет 9 м, для его возведения применяется специализированная строительная техника. Укладка плит осуществляется поверх толстого слоя связующего раствора, выравнивание плит производится с использованием арматурного пояса, также обеспечивающего дополнительную надежность конструкции (обязательное условие при старательстве зданий из газобетона). Завершающая стадия работ – заливка мест стыков цементным раствором и утепление торцевых сторон плит.
Области применения сборных железобетонных плит
Блог Nitterhouse Concrete Внешние новости, Блог Nitterhouse
Авторы и права: Оригинал статьи опубликован здесь.
Автор: Лаура Мартин | Опубликовано: 20 октября 2022 г. | Последнее обновление: 20 октября 2022 г.
Категории: Блог, Сборный железобетон
Основное преимущество сборного железобетона заключается в том, что он значительно экономит время на проекте, поскольку он доставляется на площадку уже залитым, отвержденным и готовым к установке. Производство сборного железобетона включает заливку бетона в предварительно изготовленную форму с предварительно напряженными прядями или арматурой или тем и другим в качестве основного армирования и последующее отверждение. После того, как он отвердеет или затвердеет до заданной прочности, его можно будет отправить на рабочую площадку, где он сможет работать в различных приложениях.
Использование и применение сборных железобетонных плит
Полнотелые плиты — это один из многих типов сборных железобетонных изделий.
Плиты могут иметь разную толщину, соответствующую требованиям к пролету и нагрузке, а также иметь широкий диапазон длины и ширины для удовлетворения конкретных потребностей проекта. Поскольку наши плиты прочные и долговечные, они идеально подходят для областей применения, в которых наблюдается постоянный износ из-за экстремальных погодных условий и интенсивного движения пешеходов или транспортных средств.
Nitterhouse Concrete Products предлагает предварительно напряженные и традиционно армированные сборные железобетонные плиты различных типов, включая плиты балконов, лестничных площадок и перекрытий.
Наиболее распространенные области применения этих плит:
- Полы и крыши зданий
- Балконы
- Гаражи и другие сооружения
- Автомобильные мосты
- Пешеходные мосты
- Туннельное покрытие
- Надземные пешеходные дорожки
- Лестничные площадки
Зачем использовать сборные железобетонные плиты в строительных конструкциях?
Помимо прочности и долговечности, двумя другими важными причинами, по которым сборные железобетонные плиты хорошо подходят для применения в строительстве, являются их огнестойкие и звукопоглощающие характеристики.
Поскольку эти плиты значительно более плотные, чем многие другие варианты бетона, они идеально подходят для зданий в шумных районах или вблизи шоссе. К другим ценным характеристикам сборных железобетонных плит относятся следующие:
- Энергоэффективность за счет тепловой массы
- Превосходная устойчивость к атмосферным воздействиям
- Противопожарное отделение
- Гибкость дизайна и адаптивное повторное использование
Типы зданий, в которых используются бетонные плиты
Строители используют сборный железобетон для многих типов зданий благодаря его долговечности и другим конструкционным преимуществам. Варианты настройки делают его идеальным для дизайнеров, которым нужна гибкость при структурном планировании. Кроме того, поскольку он доставляется на строительную площадку готовым к установке, он экономит значительное количество времени по сравнению с конкретными вариантами, залитыми на строительной площадке, что приводит к более быстрому завершению проекта и меньшему риску для рабочих на строительной площадке.
Типы зданий, которые выигрывают от использования сборных плит, включают:
- Офисные здания
- Дома и жилые комплексы
- Розничные торговые точки
- Стадионы
- Больницы и медицинские центры
- Школы
Свяжитесь с Nitterhouse Concrete Products О сборных железобетонных плитах сегодня
В Nitterhouse Concrete Products мы стремимся предоставлять продукцию высочайшего качества, предлагая варианты настройки для удовлетворения уникальных потребностей вашего приложения. Наше превосходное обслуживание клиентов и элитный технический опыт позволяют нам выделяться среди конкурентов. Мы производим сборный железобетон круглый год и предлагаем быструю доставку. Выбирайте с уверенностью и сделайте Nitterhouse своим единственным поставщиком сборного железобетона — того, что вам нужно, и тогда, когда вам это нужно.
Свяжитесь с нами через Интернет сегодня или позвоните по телефону 717-267-4505, чтобы узнать больше или запросить дополнительную информацию.
Баланс устойчивости, безопасности и комфорта в инженерных плитах перекрытий
Инженерное дело
Исследователи штата Пенсильвания исследовали метод лучшего баланса между устойчивостью и желаемыми акустическими свойствами в бетонных плитах перекрытий, аналогичный показанному на этой фотографии с Джонатаном Бройлсом (слева) и кандидат архитектурной инженерии и Натан Браун, доцент архитектурной инженерии. Эта уменьшенная плита, изготовленная в сотрудничестве с Джонатаном С. Боликом, независимым подрядчиком, является моделью для будущих исследований с Микой Шепердом, доцентом-исследователем акустики и соавтором статьи. Кредит: Келби Хохрайтер. Все права защищены.
2 февраля 2022 г.
Габриэль Стюарт
УНИВЕРСИТЕТ ПАРК, Пенсильвания — Использование меньшего количества материала для полов является жизнеспособной стратегией повышения устойчивости зданий, поскольку это может уменьшить воздействие конструкции на окружающую среду. Однако приоритизация только этой цели может привести к нежелательным эффектам, таким как эхо в комнате или шум, распространяющийся между этажами, по словам Натана Брауна, доцента кафедры архитектурного проектирования.
Исследователи из штата Пенсильвания изучили метод оптимизации акустических и структурных свойств бетонных плит перекрытий. Их результаты были опубликованы в Интернете перед мартовским печатным изданием 9 сентября.0101 Журнал архитектурной инженерии .
«Впечатляющий результат нашего исследования заключается в том, что фасонные конструкции могут улучшить звукоизоляционные характеристики зданий при одновременном снижении выбросов углерода структурной системой», — сказал Джонатан Бройлс, докторант в области архитектурной инженерии и первый автор статьи.
Чтобы начать свое исследование, команда использовала программное обеспечение для 3D-моделирования, чтобы создать фигурные бетонные плиты, состоящие из множества кривых, соединенных подвижными контрольными точками. Предоставив программе параметры, которым нужно следовать при перемещении этих точек, исследователи позволили программному обеспечению создать множество возможных конструкций с реалистичными индивидуальными ограничениями.
Продолжая усилия по поиску благоприятного дизайна — процесс, называемый оптимизацией, — исследователи должны были проверить производительность сгенерированных дизайнов в двух областях. Они проанализировали структурные свойства для соответствия стандартам строительства и акустические свойства для сведения к минимуму нежелательных звуков.
«Традиционная оптимизация сосредоточена на нацеливании на одно значение как на хороший или плохой дизайн, но в этом случае у нас есть два значения: одно для оценки структурных характеристик, а другое для акустических характеристик», — сказал Браун, соответствующий автор статьи. «Мы настроили модель с некоторыми переменными и использовали компьютерный алгоритм, чтобы просмотреть потенциальные проекты, нацелившись на лучшие варианты для обоих значений одновременно».
Команда использовала ряд уравнений для определения ограничений оптимизации. В дополнение к рассмотрению массы, с целью уменьшения массы для уменьшения выбросов, необходимых для изготовления и установки плиты, исследователи также приняли во внимание форму и жесткость.
По словам Брауна, понимание влияния каждой из этих переменных на акустические свойства позволило бы команде снизить мощность передаваемых звуковых волн, попадающих на плиту.
Используя оптимизацию, исследователи определили конструкции бетонных плит, в которых использовалось меньше бетона, чем в плите традиционной формы, и при этом сохранялись желаемые акустические свойства. Эти результаты, по словам Брауна, закладывают основу для проектирования фигурных бетонных полов, которые можно оптимизировать для лучшего взаимодействия со звуком без ущерба для устойчивости.
Бройлс сказал, что исследование было частично мотивировано его междисциплинарными интересами.
«Я приехал в штат Пенсильвания, чтобы проводить исследования на стыке проектирования конструкций и акустического дизайна, — сказал Бройлс. «После того, как я встретился с доктором Брауном, я понял, что эта тема может быть изучена в исследованиях по оптимизации профилированных бетонных полов, чтобы помочь понять взаимосвязь между устойчивостью и акустикой здания».
