Армирование железобетонных многопустотных плит перекрытия

Среди наиболее востребованных универсальных строительных материалов лидерами считаются многопустотные плиты перекрытий. Современные строительные компании отдают предпочтение плитам категорий ПК и ПБ – армированным железобетонным изделиям, которые помимо относительно невысокой стоимости отличаются универсальностью и благодаря оптимальным эксплуатационным характеристикам применяются в возведении зданий различного типа и назначения.

Ключевые характеристики (долговечность, параметры эксплуатации, изоляционные свойства) многопустотных плит обеих разновидностей являются схожими, однако различия в технологии их производства подразумевают и различные типы армирования, являющегося ключевым фактором при выборе типа плит для реализации каждого конкретного проекта.


Особенности армирования плит ПК

Изготовление плит ПК считается экономически выгодным, а современные технологии гарантируют возможность выпуска изделий в различных типоразмерах.

Использование металлической арматуры в процессе производства существенно улучшает качественные характеристики ЖБИ – придает конструкции дополнительную прочность и стойкость к различным типам внешнего воздействия, а также продлевает срок ее эксплуатации. Плиты марки ПК изготавливают по серии 1.141-1. При этом до длины 4,2 метра для их армирования применяются обычные сетки.

В зависимости от длины готовой плиты применяются 2 типа арматуры:

  • Сеточная для изделий длиной до 4,2 м;
  • Предварительно напряженная для плит длиной более 4,5 м.

Сеточное армирование подразумевает использование нескольких типов сеток – верхнюю из стальной проволоки диаметром порядка 3-4 мм, усиленную нижнюю с диаметром проволоки в пределах 8-12 мм и вспомогательные вертикальные сеточные фрагменты, предназначенные для усиления и укрепления торцевых элементов плиты. Функция вертикальных сеток заключается в формировании продольной жесткости, необходимой для усиления торцов, на которые оказывают давление расположенные выше стены и конструктивы.

К преимуществам этого метода армирования традиционно относят улучшение параметров сопротивления при нагрузке на прогиб и большую устойчивость к увеличенным боковым нагрузкам.

В случае с обычным видом армирования находят применение две сетки. При этом верхняя изготавливается на основе проволоки марки ВР-1, а нижняя стека является усиленной. Для этого, как правило, задействуют арматуру с класса АIII.


Использование преднапряженной арматуры подразумевает комбинацию традиционной верхней сетки с отдельными прутками диаметром 10-14 мм, которые в несколько растянутом состоянии помещаются в теле плиты. Согласно норм стандартов класс арматурных прутков должен быть не ниже Ат V. По факту набора бетоном окончательной прочности прутки отпускают – в таком состоянии они обеспечивают большую стойкость изделия к механическим и сейсмическим нагрузкам, увеличивают несущую способность. Для дополнительного сопротивления возникающим боковым нагрузкам также используются сеточные каркасы для укрепления торцов изделия и его центральной части.

Технологии армирования плит ПБ

Безопалубочная технология производства многопустотных плит класса ПБ позволяет изготавливать продукцию различного размера, толщины и назначения, что подразумевает применение соответствующих методов армирования. Пустотные панели марки ПБ в большинстве случаев армируются по индивидуальным методикам производителя, среди которых можно выделить общие признаки и черты. Так, для армирования перекрытий ПБ используют более прочные марки бетонов, как правило, не ниже, чем М-400. Этот фактор оказывает влияние на стоимость изделия и ведет к незначительному удорожанию, придавая панелям необходимый запас прочности. При этом ряд производителей, применяя высокие марки бетонных растворов, исключает из армирования дополнительные сетки и вкладыши, для демпфирования ценовых показателей.

Ключевыми особенностями армирования плит ПБ являются:

  • Отсутствие необходимости в использовании дополнительных сеток;
  • Обязательное преднапряжение арматуры вне зависимости от длины панели.

Для армирования применяются преимущественно 2 типа метизов – проволока с диаметром прутка 5 мм или канатики сечением 12х7 или 9х7. Согласно норм стандартов применяются канаты 9к7, 12к7 и проволока марки ВР-II. Верхняя поверхность считается нерабочей, в связи с чем ее усиливают незначительно за счет установки 2 — 6 прутков различного диаметра, которым определяется точное количество. Нижняя часть панели — рабочая укрепляется армированием с использованием пучков проволоки или так называемых струн, число которых изменяется от 1 до 5. Могут использоваться канаты. Точное число пучков, канатов или струн в дальнейшем формирует прочность изделия, которая определяет марку.

При наличии верхней и нижней армирующих конструкции, именно характеристики последней определяют несущую способность, назначение и прочность готовой плиты.


При выраженной экономической эффективности эта технология армирования обладает недостатком – преднапряженная арматура является очень чувствительной при резке панелей или в случае необходимости вырубить в теле плиты дополнительное отверстие, что несколько усложняет процесс изготовления и монтажа изделий этого типа. Строительные манипуляции со стендовыми плитами могут обернуться»прострелом струн», что приведет к разрушению панели.

Все технологические методики армирования нормируются действием государственных стандартов. При использовании стальных канатов высокой прочности класса К-7 с сечением от 9 до 12 мм актуален ГОСТ 13840, а для проволоки и арматуры ГОСТ 7348.

Армирование плиты перекрытия (руководство)

Армирование плиты перекрытия применяют в постройках различного предназначения. Это коммерческие здания, промышленные постройки и жилые дома. Довольно широко осуществляется употребление плит перекрытия. Возможно, это наиболее распространенная в строительстве продукция из железа и бетона.

Схема дополнительного армирования плиты перекрытия: 1 — нижняя армирующая сетка, 2 — верхняя армирующая сетка, 3 несущая стена, 4 — нижняя усиливающая арматура, 5 — верхняя усиливающая арматура.

Основное предназначение монолитных платформ — межэтажное горизонтальное покрытие, а также строительство кровли. Именно этот тип перекрытий обеспечивает создание сооружений действительно теплых и защиту той части здания, где находится чердак или мансарда, от холодов.

Существует три разновидности таких покрытий:

  • сборные из железобетона;
  • балочные;
  • монолитные.

Монолитные плиты рекомендуется армировать для строений из крупных блоков, кирпичей, блоков из ячеистого бетона. Армирование монолитной плиты перекрытия довольно часто осуществляют при создании частных построек с небольшим количеством этажей.

Преимущества армированных плит

У армированных плит много положительных сторон:

Схема армирования края плиты перекрытия: 1 — продольная арматура, 2 — поперечная арматура, 3 — П-образное усиление, 4 — вертикальная арматура, 5 — несущая бетонная стена, 6 — утеплитель, 7 — наружная опалубка «техноблок», 8 — поддержка плиты.

  1. Использование монолитного материала обеспечивает хорошую звукоизоляцию и лучшее утепление будущего здания.
  2. Умеренное давление на фундамент обеспечивает небольшой вес, которым обладает монолитная плита перекрытия.
  3. Использование монолитных платформ позволяет создать единое сооружение, которое будет нагружать стены равномерно.
  4. При использовании такого материала, как армированная плита, отпадает необходимость в работе с крупной строительной техникой.
  5. Монолитное перекрытие обеспечивает хорошую прочность, благодаря чему вся конструкция способна выдержать серьезные нагрузки.
  6. Конструкции с использованием таких плит перекрытия способны выдерживать действие огня в течение часа и даже больше, что в 2, а то и в 3 раза превышает устойчивость перекрытия древесного.
  7. Больше возможностей монолитные покрытия дают для планировки строящегося здания, поскольку опору для них могут делать как стены, так и колонны.
  8. Применение монолитных перекрытий платформ ускоряет сам процесс строительства.
  9. Умеренное давление на монолитные плиты ведет за собой и экономическую выгоду.
  10. Платформы монолитного типа, возможное крепление их с помощью колонн позволяют строить дома с нестандартной геометрией и более свободными формами.
  11. Монолитные плиты при сооружении зданий с небольшим количеством этажей зачастую армируют и заливают без привлечения специалистов, самостоятельно.

Вернуться к оглавлению

Выбор монолитных плит

Выбирая платформы монолитного типа, следует обращать особое внимание на маркировку, она включает определенные знаки. В то время как цифры обозначают размеры длины и ширины (что обозначается в дециметрах), то буквами обозначают вид монолитных плит:

  • маркировка ПК означает «плита перекрытия»;
  • маркировка ПНО означает «плиты настила облегченные»;
  • маркировка НВ означает «настил внутренний».

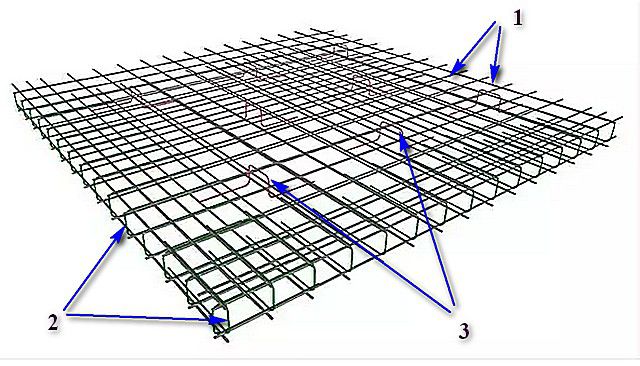

Объемная схема расположения усилений: 1 — основныая сетка, 2 — дополнительное усиление основной сетки, 3 — «П» образные усиления краев плиты, 4 — «Г» образное усиление углов плиты, 5 — несущие стены.

Выбирая монолитные плиты, нужно понимать, что крайняя цифра маркировки определяет степень нагрузки, допустимой для данного вида монолитного покрытия. Единица измерения, килопаскаль, говорит о том, что надо рассчитать на 1 м2 такого перекрытия 100 кг. Следовательно, при цифре 6 наибольшая нагрузка на монолитную плиту будет составлять 600 кг/м2, и в соответствии с этими данными следует проводить дальнейший расчет.

Структура монолитных плит может тоже отличаться согласно поперечному сечению. Производят типы плит следующей структуры:

  • пустотные;
  • ребристые;
  • сплошные.

Именно характеристики многопустотной плиты позволяют создать надежную звукоизоляцию строящихся помещений, обеспечить качественное утепление. Эти качества, малый вес и устойчивость к повреждениям различного рода делают их особенно популярными. В свою очередь, различают 3 вида пустотных плит: вертикальные, овальные, круглые.

Ребристые перекрытия армируют в случаях организации только пола либо только потолка. В таком случае ребро проходит исключительно по одной стороне.

Разные типы и размеры армированных плит позволяют варьировать при их подборе и ориентироваться на особенные климатические и природные условия регионов, в которых производится постройка.

Вернуться к оглавлению

Важность правильного расчета

Хотя армирование монолитных плит перекрытия вполне реально сделать самостоятельно, в то же время профессиональный расчет и тщательная подготовка технологии такого монтажа просто необходимы. Только эксперты смогут грамотно рассчитать нагрузку, процент армирования и продумать необходимое количество материалов.

Это важно еще и потому, что использования общих правил в установке плит перекрытия недостаточно, поскольку схемы их монтажа существенно отличаются одна от другой.

Схема армирования плиты перекрытия в продольном разрезе.

Рассчитать армирование будет довольно легко в том случае, если проведен анализ грунта в месте строительства здания. Продумывают и то, как разместить под ленточный фундамент оси. В итоге готовый, тщательно разработанный расчет обеспечит:

  • приобретение в оптимальном количестве необходимых материалов, в том числе бетона, арматуры, плиты нужной маркировки и типа;
  • грамотное армирование опорных конструкций;
  • четкий просчет объема работы;
  • определение стоимости на проведение необходимых работ и закупку всех материалов;
  • возможность использования колонн под опоры для перекрытий, а не только стен;
  • грамотно подготовленную схему установки монолитных плит для помещений с необычной геометрией;
  • способность армированных плит выдерживать высокие нагрузки;
  • длительный срок эксплуатации перекрытий.

Вернуться к оглавлению

Возможные варианты и основные правила армирования

Несмотря на различные типы, размеры, условия использования и схемы монтажа и армирования, для всех плит действуют некоторые одинаковые правила:

  1. Плиты от 8 м в длину и перекрытия пролетов устанавливаются при использовании высокопрочной решетки.
  2. При армировании применяют сварочные стеки, для изготовления которых на расстоянии до 60 см используют прутья диаметром более 6 мм.
  3. Толщину монолитной плиты рассчитывают по отношению к ширине перекрытия в соотношении 1:30 (при меньшем соотношении используют в дополнение прутья).
  4. Армируют в один слой, если плита не достигает 15 см в толщине. Если толщина свыше 15 см, армирование делают двухслойным.
  5. Опалубку следует выполнять по всей длине.
  6. В том месте, где опора делается на колоннах, необходимо продумать вспомогательное укрепление из базовой решетки, ее добавочного усиления, укрепления краев и углов плит перекрытия и несущих стен.

Схема армирования перекрытия.

Рабочее давление на монолитное перекрытие происходит вниз и размещается на платформе равномерно. Сжимающая нагрузка происходит вверху плиты, она отлично выдерживается бетоном без использования дополнительных укреплений. В это же время нижняя часть получает нагрузку на растягивание. Именно нижний арматурный слой в таких условиях примет большее давление.

Если не рассчитать нагрузку правильно, плита может и не выдержать это давление. Поэтому предварительный чертеж и расчет должны предусматривать, каким образом можно обеспечить вспомогательное укрепление. В то же время необходимо соблюдать основные правила того, как армировать. Они будут касаться перекрытий всех типов. Процент армирования тоже необходимо грамотно рассчитать. В дополнение проводят арматуру:

  • в нижних решетках посреди несущих опор;
  • в нижней решетке посреди несущими стенами;
  • в верхней решетке над несущими опорами;
  • в нижней решетке над несущими стенами;
  • там, где нагрузка особенно сильная;
  • в местах локализации отверстий.

Отдельные прутки 400-2000 мм используют еще и для дополнительного армирования.

Хотя работа, связанная с армированием монолитных перекрытий, является трудоемкой, ее можно выполнить самостоятельно. Важно только при этом провести необходимые расчеты при участии специалиста: это обеспечит надежность конструкции и экономию затрат.

Преимущества железобетонных полов

Использование армированного бетона для промышленных полов и коммерческих помещений чрезвычайно популярно и имеет гораздо лучшую прочность на растяжение, чем обычный бетон, что снижает вероятность его разрушения.

Железобетон — один из самых популярных вариантов, который мы предлагаем, и он поможет обеспечить прочность и долговечность вашей конструкции на долгие годы. Изготовленный из относительно недорогих материалов, чрезвычайно прочный и легко заливаемый в различные формы, наш железобетон для промышленных и коммерческих помещений, безусловно, является самым популярным выбором, который мы предлагаем.

Что такое железобетон?

Железобетон становится прочнее за счет армирования стальными стержнями, которые заделываются в пол до заливки и схватывания бетона. Армирование чрезвычайно полезно для бетонных полов, поскольку оно помогает снизить вероятность растягивающих напряжений, растрескивания или разрушения конструкции. Армирование особенно полезно для промышленных и коммерческих полов, поскольку оно помогает бетонному полу выдерживать огромное давление, интенсивное движение и многолетний износ.

Для надлежащего армирования бетонных полов бетон необходимо заливать прямо на предварительно уложенные стальные арматурные стержни или сетку, чтобы он мог застыть. Затем бетону дается время, чтобы схватиться и затвердеть вокруг этих стержней или этой сетки, создавая бетонный пол с добавленной прочностью стали.

Почему мы используем железобетонные полы?

Есть много причин, по которым железобетонные полы так популярны среди наших клиентов в Великобритании:

  • Обычный бетон может быть хрупким с относительно низкой прочностью на растяжение по сравнению с железобетоном.
  • Железобетон используется для обеспечения устойчивости вашего бетонного пола к таким повреждениям, как растрескивание, изгиб или разрушительное воздействие времени.
  • Сталь и бетон одинаково реагируют на тепловые изменения, что означает отсутствие внутренних напряжений.
  • Полы из армированного бетона обладают большей прочностью на растяжение, чем обычный бетон, а также более долговечны и обладают более высокой прочностью на сжатие. Любое напряжение, воздействующее на железобетонный пол, передается на стальные стержни, а это означает, что полы могут выдерживать гораздо больший вес, чем обычный бетон.

Где наиболее выгодны железобетонные перекрытия?

Железобетонные полы чаще всего используются в общественных местах, таких как автостоянки, офисные и жилые здания, а также заводы. Дополнительная прочность, обеспечиваемая железобетоном, делает его популярным выбором во многих секторах. Многие общественные и промышленные помещения подвергаются большому давлению, что делает дополнительное железобетонное покрытие особенно выгодным.

Наша команда имеет опыт монтажа бетонных полов

Наша команда имеет более чем 30-летний опыт работы в индустрии бетонных полов и имеет большой опыт в установке высококачественных железобетонных полов. Мы работаем с самыми разными отраслями и помещениями, поэтому вы можете быть уверены, что устанавливаемые нами железобетонные перекрытия исключительно высокого качества.

Преимущества железобетонных полов

Железобетон обладает многочисленными преимуществами, которые делают его очень популярным выбором среди многих наших клиентов.

Высокая прочность на сжатие и растяжение

Железобетон схватывается и затвердевает вокруг стальных стержней, что позволяет ему выдерживать значительное давление и растяжение. Сам бетон обеспечивает прочность на сжатие, а сталь обеспечивает прочность на растяжение. Сталь — прочный материал, часто используемый для армирования. Сталь расширяется и сжимается в зависимости от температуры, как и бетон, а это означает, что ее нелегко повредить. Именно эта прочность и гибкость делают железобетон популярным выбором для конструкций и полов, которые должны выдерживать чрезмерное давление.

Железобетон экономичен

Железобетонный пол — один из самых экономичных напольных материалов. Цемент, смешанный с камнем, гравием, фрагментами песка и водой, перед добавлением к стальной арматуре для придания ей прочности. Эта комбинация бетона и стали намного дешевле, чем другие строительные материалы, что делает железобетонный пол отличным решением для вашего помещения — независимо от его размера!

Железобетон позволяет быстро строить

Мало что может сравниться со скоростью возведения железобетонных полов. Хотя железобетон чаще всего заливается в форму на месте, он также может поставляться в виде предварительно отлитых деталей, чтобы упростить процесс.

Армирование обеспечивает универсальность

Есть много ученых и инженеров, которые изучали бетон и его свойства, и теперь могут позже использовать смесь в зависимости от области применения. Добавление определенных материалов в бетон может ускорить его схватывание и сделать его устойчивым к воздействию экстремальных температур или изменений окружающей среды. Железобетон позволяет инженерам проектировать и строить несколько типов напольных покрытий. Более того, натяжение при укладке бетона между стальной арматурой может предотвратить растрескивание и сделать пол более прочным.

Железобетон устойчив к атмосферным воздействиям

Еще одним популярным элементом железобетона является его устойчивость к изменениям погодных условий. Стальные и бетонные материалы одинаково реагируют на изменения температуры, снижая вероятность растрескивания и ослабления.

Железобетон устойчив к коррозии

Коррозия является распространенной проблемой для многих напольных покрытий, поскольку они со временем подвержены повреждениям и износу. Однако железобетон прочнее, чем другие типы бетонных полов, и, следовательно, гораздо более устойчив к коррозии.

Железобетон устойчив к огню

Многие материалы для полов, такие как дерево и металл, не могут выдерживать такие же высокие температуры, как железобетон, без воспламенения или серьезного разрушения. Низкая скорость теплопередачи в бетонных полах означает, что внутренняя часть остается намного прохладнее, чем поверхность, что делает химически невозможным воспламенение.

Теплостойкость бетонных полов делает их идеальными для помещений, которые регулярно должны выдерживать высокие температуры, таких как фабричные полы или инженерные мастерские.

Наш подход к железобетонному перекрытию

Здесь, в Concrete Flooring Solutions, мы всегда находим лучшее решение для напольного покрытия для вашего помещения, помогая создать железобетонный пол, идеально отвечающий вашим требованиям. Мы специализируемся на различных методах укладки напольных покрытий, включая традиционные полы, армированные сеткой или стальным волокном. Более того, все наши конструкции бетонных полов соответствуют Техническому отчету 34 The Concrete Society, отраслевому стандарту для бетонных промышленных полов.

Коммуникация важна для нас

Выбор подходящего бетонного пола для вашего помещения может быть сложным процессом, и для многих людей мы прилагаем все усилия, чтобы эффективно общаться с нашими клиентами. Мы поможем вам найти лучшее железобетонное перекрытие для вашей собственности, приложим все усилия, чтобы сообщить вам обо всем и обеспечить вам поддержку на протяжении всего процесса установки.

Обеспечение железобетонными перекрытиями более 30 лет

Мы гордимся тем, что уже более 30 лет поставляем железобетонные полы нашим клиентам. Мы гордимся тем, что предоставляем непревзойденные услуги и исключительные решения для напольных покрытий нашим клиентам по всей Великобритании. Наша команда и наша работа остаются в авангарде технологии бетонных полов, и мы всегда следим за будущими достижениями и разработками в секторе промышленных полов.

Наша команда занимается железобетонными перекрытиями

Каждый из наших проектов промышленных полов уникален, и у наших клиентов есть индивидуальные требования. Тем не менее, каждый выполненный нами монтаж железобетонных полов проходит через строгий процесс планирования, чтобы гарантировать выполнение всех требований. Знания и опыт, которые предлагает наша команда по установке бетона, помогают успокоить каждого из наших клиентов.

Новейшие техники и навыки

Мы увлечены постоянным улучшением наших услуг и развитием наших навыков, поэтому мы можем заливать бетонные плиты с одной площадью до 2500 м2 и укладывать их с самым высоким допуском плоскостности. Кроме того, мы прилагаем все усилия, чтобы использовать новейшие технологии проектирования для создания железобетонных полов на заказ, которые точно соответствуют требованиям наших клиентов. Предоставляя технологии заливки заливкой и строительства широких пролетов, мы можем предложить нашим клиентам железобетонные полы, которыми они могут гордиться.

Услуги по укладке железобетонных полов, которым можно доверять

Правильный выбор железобетонных полов для вашей собственности может оказаться непростой задачей. Однако с помощью нашей команды этот процесс можно значительно упростить. Более того, если ваш промышленный пол не выполнен в соответствии с достаточно высокими стандартами или был выполнен неопытными рабочими, его исправление может быть очень дорогим. Заказывая наши услуги, вы можете быть уверены в оказании услуг, которым вы можете доверять.

Наш железобетон защищен

Существует несколько общих факторов, на которые необходимо обратить внимание в отношении армированных промышленных бетонных полов:

  • Поверхностная пыль
  • Преждевременный износ
  • Бетонная плита основания

Проблемы с поверхностью являются распространенной проблемой. происходит из-за некачественно уложенного бетонного пола. Однако здесь, в Concrete Flooring Solutions, мы используем готовые порошки, чтобы обеспечить гораздо большую стойкость к истиранию и обеспечить возможность выбора цвета. Процесс очень прост. Он использует простой разбрасыватель для нанесения пыли, а затем моторный поплавок для завершения более мелких деталей.

Свяжитесь с нашей командой сегодня

Если вы хотите узнать больше о преимуществах наших железобетонных полов и о том, что мы предлагаем нашим клиентам, почему бы не позвонить нам? Наша команда всегда готова проконсультировать вас по наилучшему напольному покрытию для вашего коммерческого или промышленного помещения. Позвоните нам сегодня и узнайте больше о вариантах железобетонных полов, которые мы предоставляем.

Армирующие бетонные плиты перекрытий | BRANZ Build

Традиционно, NZS 3604:1999 Деревянно-каркасные здания допускаются неармированные бетонные плиты перекрытий. Однако серия землетрясений в Кентербери с сентября 2010 г. выявила недостатки этой конструкции.

Проблемы с неармированными плитами перекрытий

Когда грунт разжижается, если он находится близко к водотокам, он может распространяться в их сторону. Неармированный бетон мало сопротивляется этим силам, и плита разрушается при растяжении с образованием трещин.

Рассыпка земли в Кентербери также привела к выходу из строя некоторых армирующих стальных сеток, потому что сетка не обладала пластичностью – она только немного растянулась, прежде чем порвалась. Он должен быть в состоянии растягиваться больше.

Требования меняются со временем

При армировании плит длиной от 12 м до 24 м сеткой требуется минимум 2,27 кг/м 2 стали (ранее использовавшаяся сетка 665 имеет массу 2,33 кг/м 2 ).

Однако поправка к NZS 3604:1999 в мае 2006 г. требует, чтобы арматурные стержни и стальная сетка соответствовали AS/NZS 4671:2001 Стальные армирующие материалы . Арматурные стержни должны были быть марки 300E, а сетка должна была быть марки 500N или 500E («N» означает нормальный класс, а «E» — класс землетрясений). НЗС 3604:2011 Деревянно-каркасные здания продолжили это требование.

Последние изменения удаляют сетку 500N

В августе 2011 года Департамент строительства и жилищного строительства выпустил поправку 11 к пункту B1 документа о соответствии Строительному кодексу Новой Зеландии Структура . Это включало изменения в NZS 3604:2011, чтобы он оставался приемлемым решением, в том числе:

  • удаление вариантов для неармированных и армированных волокном плит
  • замена NZS 3604:2011 пункт 7.5.8.1 (a) и (b) с «Все перекрытия первого этажа должны быть железобетонными в соответствии с пунктами 7.5.8.3, 7.5.8.4 и 7.5.8.6.4. Вся арматурная сталь, включая сварную сетку, должна иметь класс пластичности E в соответствии с NZS 4671».

Это изменение отменяет пункт 2.5 NZS 3604, поэтому сетка класса 500N больше не допускается.

Теперь требуется сталь класса пластичности E

Ключевым вопросом является то, что арматурная сталь и сварная сетка должны иметь разумную степень пластичности. AS/NZS 4671:2001 требует, чтобы сталь класса пластичности E демонстрировала минимальное равномерное удлинение 15 % для марки 300E и 10 % для марки 500E по сравнению с 1,5 % для марки 500L (низкая пластичность) и 5 ​​% для марки 500N. .

Доступные в настоящее время сетки 66X демонстрируют очень низкую пластичность и не соответствуют новым требованиям. Первый абзац пункта 7.5.8.3 комментария NZS 3604:2011 больше не применяется.

Сетка 500E и альтернативы

Сетка класса 500E соответствует требованиям AS/NZS 4671 и в настоящее время доступна в ограниченном количестве.

При этом допускается применение сеток с достаточным имеющимся равномерным удлинением, но с классом прочности (подтвержденным более низким нормативным пределом текучести) менее 500 МПа с увеличением требуемой массы стали.
