Армирование плиты перекрытия: особенности и этапы

Для строительства сооружения запрещено использовать плиты, состоящие из одного бетона, без стального каркаса в середине. Железобетонное изделие подвержено физическим нагрузкам Бетон отлично работает на сжатие, хуже — на кручение и изгиб. Даже применяя лучшие марки цемента, конструкция останется слабой на изгиб и растягивающее усилие. Поэтому для повышения нагрузочной способности изделия вначале выполняется схема армирования ЖБИ плиты перекрытия для усиления конструкции путём помещения каркаса из стального прута внутрь бетона.

В чем необходимость армирования

Чтобы уложенные сборно-монолитные плиты не разрушались под воздействием веса и нагрузки верхних этажей и кровли, их усиливают стальной арматурой с проволочными сетками. СМП являются более современными легким видом перекрытий, образованы пустотелыми блоками и балками из металла облегченного варианта.  Перед проведением работ готовят схему армирования плиты перекрытия, чертеж показывает, как правильно организовать этот процесс, применяя рифлёные прутья 8 – 12 мм, укладывая их в виде квадратов. Перевязку делают вязальной проволокой.

Как армировать плиты перекрытия, пример: в конструкции СМП несъемная опалубка система, состоит из блоков и балок перекрытия:

• Вначале укладывают балки с опорой на несущие стены до150 мм, предварительно наносят слой раствора;
• Затем между балками выкладывают специальные блоки таки образом, чтобы не было больших зазоров между ними;
• Устанавливают две расположенные друг над другом сетки, связывая их стержнями 10 мм. Расчет армирования плиты перекрытия: диаметр прутка при армировании пустотелой конструкции для нижней сетки берется продольная арматура сечением 8 мм, а поперечная – 4 мм. Шаг дополнительных прутьев принимают, как и основных.

Принцип работы арматуры в плите перекрытия

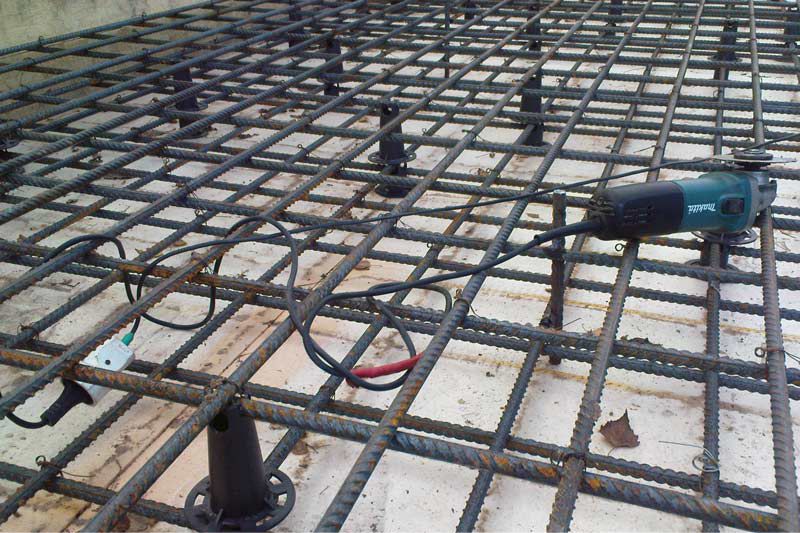

Монтаж происходит методом перекрытия двумя рядами сетки:

• нижняя устанавливается на специальных пластиковых фиксаторах для обеспечения зазоров между опалубкой и арматурой;
• верхняя располагается на расстоянии до 30 мм от бетонного основания.

 Верхняя сетка вся состоит из прутка сечением 3 мм. Чтобы перекрыть пролет больше 3 м монтируют шагом 3 м временные опоры. Через 3 дня после заливки бетоном их можно демонтировать.

Каркас принимает значительные нагрузки, если правильно подобранны сечения рифленых прутков, а также выдерживает шаг армирования плиты перекрытия, расстояние между арматурой и поверхностью бетона в стенах, колоннах, фундаментах и балках.

Проектируя каркас, нужно правильно определить армирующий показатель с предельными значениями:

• Минимальное армирование плиты перекрытия — 0,05%.;
• Максимальное равно 5%.

Зная процент армирования плиты перекрытия, для вычисления которого выполняются специальные расчеты, несложно определить минимальное количество арматуры.

Превышение указанного показателя ведет к ухудшению эксплуатационных показателей железобетонного массива.

Как осуществляется армирование плиты

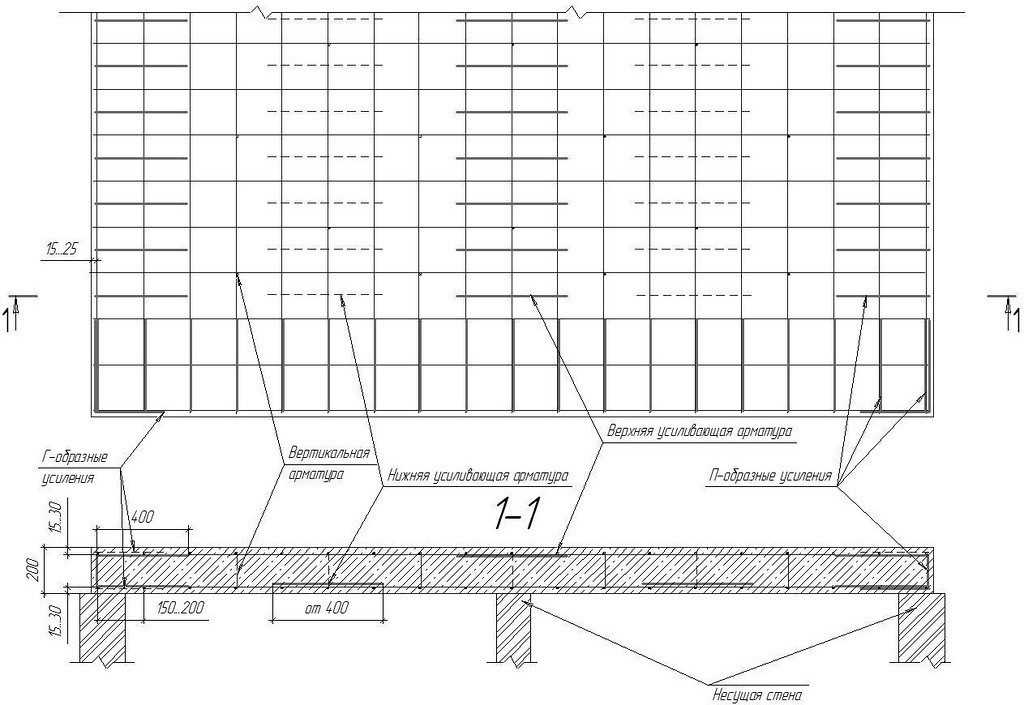

Перед проведением работы нужно нарисовать схему армирования плиты перекрытия. Чертеж включает строительную конструкцию из железобетона, которой надежность и долговечность обеспечивает металлический каркас. Для армирования применяются проволоку ВР-II диаметром 5 мм или канаты 12к7, 9к7. Верхнюю нерабочую поверхность усиливают 2 — 6 прутками, нижнюю рабочую грань плиты армируют пучками проволоки из 1-5 струн или отдельными канатами. Количество струн и пучков определяет марку прочности панели.

Чтобы понимать, сколько и каких материалов нужно иметь для возведения конструкции, можно воспользоваться калькулятором армирования плиты перекрытия. Для этого в него вводят исходные данные, связанные:

• С линейными размерами плиты;
• Её толщиной;
• Маркой бетона;
• Маркой и толщиной используемой арматуры;
• Размером ячеек арматурной сетки, количество слоёв.

Как осуществляется армирование плиты

Перед проведением работы нужно нарисовать схему армирования плиты перекрытия. Чертеж включает строительную конструкцию из железобетона, которой надежность и долговечность обеспечивает металлический каркас. Применяют проволоку ВР-II диаметром 5 мм или канаты 12к7, 9к7. Верхнюю нерабочую поверхность усиливают 2 — 6 прутками, нижнюю рабочую грань плиты армируют пучками проволоки из 1-5 струн или отдельными канатами. Количество струн и пучков определяет марку прочности панели.

Армирование перекрытия — процесс несложный. Требуется подобрать пруток нужного сечения и увязать его в решетку.

Производство ЖБИ изделий — профиль нашей компании. Обращайтесь к специалистам нашей компании для того, чтобы узнать самые выгодные условия для вас!

Купить ЖБИ с доставкой

Нашей организацией выполняется доставка с разгрузкой, что позволит Вам сэкономить, как временные, так и материальные ресурсы. Для перевозки и разгрузки применяется только надежная, качественная и функциональная спецтехника.

+7 (843) 226-77-01

Мы проведем бесплатный расчет всех ЖБИ который понадобятся для строительства. мы рассчитаем и предложим вам самый выгодный вариант цены и доставки

Даю согласие на обработку персональных данных

Даю согласие на обработку персональных данных

Даю согласие на обработку персональных данных

Армирование многопустотных железобетонных плит перекрытия

Многопустотные плиты перекрытий считаются наиболее востребованным строительным материалом. При возведении зданий различного назначения и типа современные строительные компании останавливают свой выбор на плитах категорий ПК и ПБ, поскольку эти армированные железобетонные изделия отличаются универсальностью и относительно невысокой стоимостью.

Ключевые свойства многопустотных плит обоих типов (долговечность, изоляционные параметры и эксплуатационные характеристики) схожи, но различные технологии их производства подразумевают разные типы армирования, что является основным фактором при выборе определенной разновидности плит для каждого конкретного проекта.

Особенности армирования плит ПК

Их изготовление экономически выгодно, а современные технологии позволяют выпускать изделия различных типоразмеров. Применение металлической арматуры значительно улучшает качественные характеристики ЖБИ — продлевает срок эксплуатации, придает конструкции стойкость к различным внешним воздействиям, а также дополнительную прочность.

В зависимости от длины готовой плиты, используют арматуру двух типов:

• предварительно напряженную — для изделий, длина которых превышает 4,5 м. Представляет собой комбинацию отдельных прутков диаметром 10–14 мм, размещенных в теле плиты в несколько растянутом состоянии, и традиционной верхней сетки.
• сеточная — для плит длиной до 4,2 м. Подразумевает использование как двух сеток — нижней усиленной (как правило, это арматура класса АIII) и верхней на основе проволоки ВР-1, так и нескольких — нижней усиленной с диаметром проволоки порядка 8–12 мм, верхней из стальной проволоки диаметром 3–4 мм, а также вертикальных вспомогательных сеточных фрагментов, которые предназначены для укрепления и усиления торцевых элементов плиты.

Особенности армирования плит ПБ

Многопустотные плиты данного класса изготавливаются по безопалубочной технологии, что позволяет производить продукцию различной толщины, размера и назначения. В большинстве случаев пустотные панели марки ПБ армируются по индивидуальным способам производителя, однако среди них можно выявить общие черты и признаки.

Например, для армирования перекрытий этого типа применяют бетонные растворы марки не ниже М400, что оказывает определенное влияние на их стоимость и приводит к незначительному удорожанию, придавая им при этом необходимый запас прочности. Однако, используя высокие марки бетонов, ряд производителей исключает из армирования дополнительные вкладыши и сетки для демпфирования ценовых показателей.

Основные нюансы армирования плит ПБ:

• вне зависимости от длины панели производится преднапряжение арматуры;
• отсутствие необходимости в применении дополнительных сеток.

Преимущественно для армирования выбирают два типа метизов — канатики сечением 9х7 или 12х7 либо проволоку марки ВР-II диаметром 5 мм. Поскольку верхняя поверхность считается нерабочей, её усиливают незначительным количеством прутков различного диаметра. Рабочая нижняя часть укрепляется армированием с использованием так называемых струн, канатов или пучков проволоки числом от 1 до 5. Их точное количество в дальнейшем и формирует прочность, которая определяет марку изделия. Именно характеристики нижней армирующей конструкции оказывают непосредственное влияние на несущую способность и назначение готовой плиты.

❮Назад ко всем статьям

Почему мы используем арматуру для бетонных плит

Toggle Nav

Поиск

p01283 205919 / 07727 643 526

В строительстве довольно хорошо понимают, что фундаменты, заложенные на нужной глубине и в соответствии с правильными стандартами, являются жизненно важной частью успешного строительства, будь то небольшая пристройка дома или коммерческий многоэтажный проект. Однако часто менее ценится то, насколько важны армирующие элементы бетонных плит для общей целостности и долговечности любой постройки. Давайте посмотрим, почему размещение арматуры в бетоне имеет такое большое значение, и почему никогда не стоит экономить на этой части вашего проекта.

Арматура в бетоне — зачем она нужна?

Бетон сам по себе обладает очень высокой прочностью на сжатие, что означает, что он способен выдерживать большие нагрузки на него. Однако для структурной целостности внутри здания прочности на сжатие недостаточно. Здание и его элементы также должны обладать прочностью на растяжение, чтобы противостоять силам сдвига, которые будут воздействовать на него такими факторами, как ветер, состояние грунта и переменные нагрузки, воздействующие на него и против него. Так получилось, что арматурный стержень, или арматурный стержень, чтобы дать ему свое полное название, является идеальным партнером для бетона, придавая ему столь необходимую прочность на растяжение при правильном использовании и расположении. Поскольку бетон и сталь имеют очень близкие коэффициенты теплового расширения, они идеально подходят для совместной работы: бетон обеспечивает прочность на сжатие, а сталь в виде арматурных стержней или панелей из арматурной сетки обеспечивает прочность на растяжение.

Устройство железобетонного перекрытия

Существует ряд различных стандартов, которых необходимо придерживаться при армировании элементов бетонной плиты для создания плиты перекрытия, в зависимости от того, является ли здание жилым или коммерческим, и от того, будут ли использоваться стержневые или сетчатые изделия. . Стандарты включают BS4449 (Сталь для армирования бетона), BS4482 (Стальная проволока для армирования бетонных изделий) и BS4483 (Стальная ткань для армирования бетона), среди прочих. Для внутренних проектов стандарты NHBC для железобетона содержат исчерпывающие рекомендации, чтобы гарантировать, что любой проект соответствует руководящим принципам и строительным нормам.

Как правило, необходимо убедиться, что фундамент вырыт и сооружен таким образом, чтобы он соответствовал месту и состоянию грунта, а также нагрузке, которая в конечном итоге будет на него возложена. При сооружении бетонной плиты арматуру или арматурную сетку необходимо разместить по всей площади плиты на нужной глубине и связать вместе подходящими арматурными стяжками. Существуют различные сорта и размеры арматуры и арматурной сетки, подходящие для всех типов конструкций бетонных плит. Также следует использовать опоры и распорки, чтобы арматура располагалась правильно, без каких-либо слабых или неровных участков.

Как используются железобетонные плиты?

Железобетонные плиты, часто называемые железобетонными плитами, обычно используются для обеспечения прочных и долговечных полов и потолков в современных коммерческих зданиях. В жилых домах бетонные плиты обычно не используются для покрытия полов на верхних этажах, но все еще используются на первых этажах. Армированные плиты — это быстрый и экономичный способ устройства полов практически любого размера, и они имеют долгую историю в строительстве. От простых одноэтажных пристроек до обширных многоэтажных автостоянок или даже инфраструктурных проектов, таких как проезжие части, железобетонная плита занимает центральное место в современном строительстве.

У нас имеются обширные складские запасы изделий для армирования бетона, подходящих для любого типа строительного проекта, и мы можем предоставить консультации и рекомендации по всем типам армирования бетона, независимо от размера вашего проекта. Свяжитесь с нами сегодня для ни к чему не обязывающей беседы о ваших потребностях в армировании или для ознакомления с доступными продуктами для армирования. Благодаря возможности индивидуальной резки и гибки, мы являемся универсальным магазином арматурной продукции в Интернете.

Категории: Новости

Опубликовано: 22/08/2022

Автор: Admin

Строительство высотных зданий | Бетонная плита Строительство

Железобетонная плита первого этажа, которая стоит непосредственно на грунте или фундаменте, называется несущей плитой, тогда как другие плиты, предусмотренные в здании, известны как подвесные плиты. Железобетонные плиты первого этажа предлагают огромные преимущества для любого здания, включая защиту от внутренних растягивающих усилий, тепловой комфорт, устойчивость, дизайн и т. д.

Железобетонные плиты повышают прочность здания и очень полезны для высотного строительства. Его можно построить на месте или изготовить заранее. Для возведения железобетонной плиты первого этажа необходимо выполнить следующие шаги:

1. Получение разрешения на строительство:

Высотное здание не может быть построено без разрешения на строительство. Убедитесь, что безопасность поддерживается должным образом, контракты управляются подрядчиком и что предлагаемое здание соответствует стандартам или строительным нормам. Чтобы получить его, план строительства и заявка на получение разрешения, а также плата за разрешение необходимы для рассмотрения.

2. Раскопки:

Сначала почвовед исследует участок, чтобы определить необходимую глубину фундамента для начала строительства. Затем выполняются различные земляные работы, такие как перемещение земли, камней или другого материала с площадки. Это делается для того, чтобы разработать фундамент здания. Раскопки также проводятся для удаления ненужных материалов с участка.

3. Устройство бетонных колонн под уровнем земли:

После завершения земляных работ и возведения фундамента строятся железобетонные колонны, подпорные стены и стены жесткости, которые будут служить несущим каналом для вышележащих конструкций. При строительстве колонн под цокольным этажом также следует учитывать работы по МООС.

4. Установка опалубки плиты:

Опалубка перекрытий состоит из горизонтальной несущей конструкции, обеспечивающей поддержку футеровки опалубки и передающей усилия на подпорку. Форма плиты выглядит как форма деревянной конструкции или предварительно изготовленного металла, которые соединены вместе, чтобы выделить места и глубину, которые должна содержать плита. В форме также приводится подробная информация о типе используемого соединения (конструктивное или усадочное).

Инженеры-опалубщики проверяют и проверяют качество всех опалубок перед заливкой бетона.

5. Установка стальной арматуры на плиту и балки:

После установки опалубки необходимо разместить армированные плиты. Установка стальных балок, перекладин и дополнительных стержней также должна быть завершена на этом этапе, чтобы обеспечить поддержку и прочность здания.

6. Сервисные установки MEP:

Механические, электрические и сантехнические работы (MEP) следует начинать с фундаментной плиты. MEP состоит из трех отделов технических работ, которые должны работать в тандеме для успешного завершения проекта. Он включает в себя установку электроприборов, трубопроводов и т. д. с целью подготовки интерьера и экстерьера здания для жителей.

7. Осмотр с инженером/консультантом:

После укладки стальной арматуры и предварительных инженерных расчетов инженер или консультант должны провести осмотр, чтобы проверить и подтвердить, хороши ли схемы и могут ли они выдерживать нагрузку, которая будет на них воздействовать. Проверка также будет распространяться на формы плит, чтобы убедиться, что они могут удерживать бетон при заливке.

8. Проверка с инженером муниципалитета:

Муниципалитет предоставит разрешение, а также изучит проект, чтобы проверить, соответствует ли он стандарту, и определить, продолжается ли строительство в соответствии с разрешением на строительство. Муниципальный инженер также проверяет различные технические проблемы, эксплуатацию и политическое вмешательство в проект.

9. Заливка бетона:

После проверки, если все в порядке, бетон заливается поверх стержней в уже установленных опалубках для плит. Обычно плита изготавливается путем смешивания и заливки бетона через такие машины, как бетономешалки и дозаторы. Также убедитесь, что бетонные вибраторы легко доступны во время заливки бетона.

10. Отверждение плиты:

Отверждение бетона может помочь отсрочить усадку при высыхании, если только бетон не обладает достаточной прочностью, чтобы контролировать растрескивание при усадке. Это также помогает плите поддерживать влажность, чтобы обеспечить большую прочность бетона.
