Плиты перекрытия: типы, размеры и особенности монтажа

Автор Свой Дом На чтение 9 мин Просмотров 1.9к. Обновлено 14 сентября 2021

Армированные бетонные перекрытия часто используются при возведении промышленных и гражданских объектов, а также частных домов. Причины такой популярности очевидны: плиты из бетона надежны, имеют длительный срок эксплуатации и устойчивы к воздействию пламени в случае пожара. По крайней мере, если стены стоят, бетонный потолок не обрушится.

Далее в статье мы рассмотрим, какие плиты перекрытия бывают, их размеры и конструктивные особенности, а также как происходит процесс монтажа перекрытия.

Содержание

1. Типы железобетонных перекрытий
2. Чем отличаются плиты ПК и ПБ?
3. Конструктив и параметры плит
4. Сплошные
5. Многопустотные
6. Ребристые
7. Этапы монтажа пустотной плиты
8. Организация процесса укладки
9. Производство основных работ
10. Заключительное оформление работ

Типы железобетонных перекрытий

В 50-х годах прошлого века в СССР стало активно развиваться производство железобетонных изделий, позволяющих в сжатые сроки возводить жилые дома и целые районы, пусть и не слишком привлекательные внешне, зато недорогие и надежные.

Строители по старинке пытались использовать монолитный способ, при котором конструкция заливается по опалубке, смонтированной на территории объекта. Однако учитывая суровый климат большинства регионов страны, когда на прогрев бетонной смеси для ее достаточного твердения при отрицательных температурах приходилось тратить немалые средства, каркасный метод стал особенно актуальным. В частности, сборные железобетонные перекрытия.

Но это не означает, что использование монолита прекратилось. Данный метод оправдан в ситуациях, когда зданию необходимо обеспечить достаточную пространственную жесткость или устойчивость к динамическим перегрузкам. Однако эти требования почти не распространяются на жилые многоэтажки и частные постройки.

При строительстве жилых домов обычно используют плиты заводского изготовления. Их и сегодня изготавливают по стандарту 26434, введенному в 1985 году. Периодически этот ГОСТ переиздается с небольшими нововведениями.

Многопустотные плиты наиболее востребованы в строительстве многоэтажек. Для них прописан отдельный ГОСТ 9561, введенный в действие в 2016 году. В стандарте указаны:

1. ТУ для производства железобетонных плит;
2. габариты изделия;
3. методика производственного контроля;
4. правила транспортировки и хранения изделия.

Обратите внимание! Пустотные плиты перекрытия — хрупкий материал, и к штабелированию (как для хранения, так и для перевозки), предъявляются повышенные требования.

• плиты должны всегда находиться только в горизонтально и не более пяти единиц в высоту.
• компенсирующие подкладки ставятся точно под монтажными петлями и точно по одной вертикали.

Если будет нарушено хотя бы одно условие, в бетоне появятся деформации, которые повлекут за собой разрушение изделия.

Чем отличаются плиты ПК и ПБ?

Главная разница между этими изделиями — метод изготовления.

Этапы изготовления плит ПК:

• арматура укладывается в стальную опалубку;
• металлическая форма заливается бетоном;
• методом вибрации выполняется удаление воздушных пузырьков;
• плиту перемещают в сушильную камеру на 6-7 часов;
• готовые изделия извлекают из камеры и складируют.

При изготовлении плит ПБ опалубка не используется, отсюда и название метода — безопалубочный. Производство состоит из следующих этапов:

1. вдоль всей прогреваемой площадки натягиваются тонкие канаты;
2. Формовочная машина проходит над площадкой и выливает полосу бетона;
3. сверху полуфабрикат покрывается пленкой;
4. изделие просушивается;
5. высушенная заготовка разрезается по размерам заказчика.

Уникальный метод производства ПБ позволяет выполнять резку изделия под углом от 30 до 90⁰, при этом их устойчивость к нагрузкам не снижается.

Согласно ГОСТ от размера плит ПК зависит технология их производства. Так, если длина изделия более 4,2 м, такие плиты нельзя обрезать, ведь на концах изделий расположены узлы арматуры, которые отвечают за несущую способность плиты.

Еще одна особенность — плиты ПБ не имеют строповочных петель, что затрудняет монтаж и повышает его стоимость. Пользоваться для зацепки пустотными отверстиями категорически запрещено, так как торец изделия может лопнуть, и плита сорвется с крюков. Монтаж плит выполняется безопасно только с использованием специальных траверс.

При выборе конструкции плит перекрытия обычно руководствуются конструктивными особенностями здания и финансированием строящегося объекта.

Конструктив и параметры плит

Плита перекрытия — это плоская конструкция, монтируемая по горизонтали и разделяющая этажи между собой. Номинальные габариты равны расстоянию между координационными осями здания, а фактические размеры отличаются. разница между номиналом и фактическими параметрами — это необходимый для монтажа технологический зазор.

Сплошные

Плоская плита с постоянным сечением, нижняя поверхность которой подготовлена под покраску, а верхняя рассчитана под финишную отделку полов. Плита выпускается толщиной 120 мм (марка 1П) и 160 мм (марка 2П).

Многопустотные

Плиты с внутренними пустотами призваны снизить вес конструкции и увеличить звукоизоляцию. Если ГОСТ старого образца предусматривал только толщину 220 мм и две величины диаметра пустот (159 и 140 мм), новый стандарт предлагает расширенный перечень типоразмеров.

• 1ПК: 220/159 – опираются на 2, 3 или 4 стороны;
• 2ПК: 220/140 – так же три варианта опирания;
• 3ПК: 220/127 – варианты опирания те же;
• 4ПК: 260/159 – опираются только по двум сторонам;
• 5ПК: 260/180 – опора на 2 стороны;
• 6ПК: 300/203 – тоже с двухсторонней опорой;
• 7ПК: 160/114 – 2 опоры;
• ПГ: 260 мм, пустоты грушевидные;

Важно! Для плит с опиранием на 2 или 3 ребра, длиной считается сторона, которая не опирается на стены. Для плит с опорой по всему периметру, длиной считается наименьшее ребро в плане.

ЖБИ серии ПБ толщиной 220 мм формуют на стендах методом непрерывного формования. Размер полостей устанавливается техническими условиями.

Ребристые

Плиты с ребрами жесткости и толщиной 300 мм более устойчивы к нагрузкам, чем сплошные или пустотные. С этой целью на внутреннюю арматуру изделий воздействует предварительное напряжение. Благодаря свойству выдерживать повышенные нагрузки ребристые плиты применяют в строительстве общественных и производственных объектов каркасного типа.

Для этих ЖБ изделий применяется ГОСТ 21506 1987 года, последние изменения в стандарт вносились в 2018 году.

Перечень типоразмеров этих изделий не так велик, как у многопустотных плит.

• П1 – 5650х2985 мм;
• П2 – 5650х1485 мм;
• П3 – 5650х935 мм.

Вес плиты зависит от ее габаритов и типа используемого бетона. Например, трехметровая плита при плотности бетона 2500 кг/м3 весит 3,85 т, а при плотности бетона 2000 кг/м3 плита будет легче почти на 800 кг, то есть 3,08 т.

Вышеуказанный ГОСТ применяется только для изделий, толщина которых 300 мм. Технический регламент для производства 400-миллиметровых плит, которые применяются для возведения исключительно промышленных объектов, указаны в стандарте 27215. Остальные типоразмеры изготовлены либо серийно, либо под конкретный проект.

Важно! Сплошные и ребристые плиты могут изготавливаться в монолите, тогда как пустотная плита бывает только сборной.

Этапы монтажа пустотной плиты

Ниже пойдет речь об особенностях устройства пустотных плит, так как именно этот материал является универсальным и используется как в частном строительстве, так и при возведении жилых многоэтажных домов. Сборка выполняется согласно условиям, прописанным в технологических картах (ТТК).

Организация процесса укладки

Устанавливать плиты допускается после того, как стены были возведены на нужную высоту.

Если в процессе возведения применялся газобетон, пустотный кирпич или другие материалы низкой прочности, под перекрытия укладывается армопояс (в качестве основы используется полнотелый кирпич), или выполняется заливка монолита из тяжелых марок бетона.

Важно учесть! К началу монтажных работ монолитный армопояс должен достичь показателя прочности минимум 75%. При температуре наружного воздуха +20⁰С бетон наберет необходимую прочность к сжатию через 7 дней. Если армопояс заливался в несъемную опалубку или уличная температура круглосуточно была выше 30⁰С, работы можно начинать уже на третьи сутки.

При длительном хранении материалов на стройплощадке плиты загрязняются, в зимний период они обледеневают, поэтому перед монтажом их необходимо освободить от грязи и наледи. Плиты укладываются на подложку из раствора цемента марки М100, который приготавливают непосредственно перед монтажом.

Чтобы смесь было удобно распределять, нужно подготовить кювету для строительной смеси, лопату с длинным черенком, ящик с набором инструментов.

Производство основных работ

Плиту цепляют четырехветвевым стропом и перемещают на нужное расстояние с помощью автокрана. Для нивелирования ее положения рабочий вначале встает на стремянку, а затем, после укладки первой плиты, может вставать на нее.

Подготовка и перемещение груза — забота такелажника. Именно рабочий этой специальности подает сигналы крановщику и одевает крюки в монтажные петли.

Перед перемещением плиты на нужную высоту крановщик обязан натянуть стропы и приподнять груз на небольшое расстояние, чтобы убедиться в прочности крепления. Только после этого он поднимает плиту и перемещает ее на нужное расстояние.

Место для укладки плиты заблаговременно подготавливается. Вдоль кромки стены между двумя шаблонами Г-образной формы наносят раствор. Этот способ позволяет вытекшему из-под тяжелых плит раствору равномерно распределиться по краям.

Важно! Шаблон дает возможность точно дозировать количество раствора и добиться одинаковой толщины швов.

Не всегда с первого раза получается ровно уложить плиту, тогда ее положение корректируется ломиком. После этого горизонталь проверяется уровнем, стропы отсоединяются, и бригада готовит место под следующую плиту.

Иногда отверстия в плитах закупориваются не предприятии-изготовителе. В противном случае строителям приходится заделывать пустоты самостоятельно тем же раствором, на который укладывалась плита. А чтобы снизить расход бетона, перед заделкой отверстия заполняют кусками утеплителя.

Также нужно замазать межплиточные швы и пустоты вокруг крепежных петель.

Примечание! Если в строительстве используются плиты, превышающие размеры объекта по осям, они подрезаются с применением машины для резки бетона. Процесс сложный, но необходимый. Ведь смонтировать фигурную опалубку и залить перекрытие по монолитному методу — еще более трудоемкая задача.

Заключительное оформление работ

В соответствии с нормативами, после завершения монтажа перекрытий составляется акт о скрытых работах. Приемка проводится только поле того, как раствор наберет запланированную прочность.

Правильное положение ЖБ конструкции подтверждается геодезистами, а все детали и уточнения по расположению плит указываются на исполнительной схеме.

Помимо исполнительной схемы, подрядчик обязан предоставить паспорт на ЖБ изделия, журналы скрытых работ, документацию по освидетельствованию и рабочие чертежи, по которым и выполнялось строительство. Все изменения в чертежах должны быть согласованы.

К скрытым работам прежде всего относят сварочные стыки (анкерование). Проводится лабораторный анализ сварных швов и выдается вердикт, который прилагается к общей папке документов. Сварщик должен иметь диплом и личное клеймо.

Виды плит в многоэтажном строительстве

После того как проектная организация определится с конструкцией многоэтажного дома, принимается решение об использовании плит для перекрытий здания.

Тип многоэтажных зданий

В настоящее время российские строительные организации возводят многоэтажные жилые дома, используя в своей работе несколько основных типов зданий:

• сборные с использованием рамно-связевого каркаса и сборно-монолитные. В зависимости от расчетных проектировочных схем, наряду с диафрагмами жесткости, ригелями и колоннами, в них применяются сплошные и пустотные плиты перекрытия;
• кирпично-монолитные, сборно-монолитные, монолитные, где железобетонные перекрытия бетонируются по месту размером на этаж;
• кирпичные с пустотелыми плитами, монтирующимися на кирпичную кладку стен;
• крупнопанельные разных проектов со сплошными (размером на комнату) плитами, крепящимися к внутренним и наружным стенам.

В зависимости от проекта строительные организации используют определенный тип перекрытия.

Виды опалубки для монолитных перекрытий

Для заливки монолитных перекрытий строителями используется опалубка различной конструкции:

• несъемная;
• туннельная;
• на телескопических стойках.

Высокая трудоемкость технологии зависит от некоторых климатических факторов, поэтому требует строгого операционного контроля. Зато монолитные перекрытия позволяют возводить многоэтажные дома любой конфигурации.

Заводские железобетонные изделия абсолютно инертны к погодным условиям, быстро монтируются, а контролируется только глубина заделки в стену из кирпича или площадь опирания конструкции на ригельную полку. Однако могут возникнуть некоторые сложности, если форма не соответствует конфигурациям или габариты изделий не вписываются в модуль, ведь плиты отечественной стройиндустрии имеют строгую прямоугольную форму и стандартные четко фиксированные размеры.

В такой ситуации понадобится заказывать полнотелые или пустотелые плиты по индивидуальным размерам. Однако стоимость такого заказа будет значительно выше.

Перекрытия от компании «Строй-Центр»: виды и габариты

Компания «Строй-Центр» предлагает для строительных площадок Перми широкий ассортимент железобетонных конструкций, которые можно заказать прямо сейчас. У нас вы найдете плиты для возведения любого многоэтажного здания и малоэтажного строительства:

• для формования без применения опалубки, длиной от 2,4 до 10,8 м, толщиной 22 см, шириной 1000, 1200 и 1500 мм;
• облегченные длиной от 1,6 до 6,3 м, толщиной 16 см, шириной 1000, 1200 и 1500 мм;
• пустотные длиной от 2,4 до 9,0 м, толщиной 22 см, шириной 1000, 1200 и 1500 мм.

Изделия толщиной 22 см с успехом используются для монтажа перекрытий при возведении кирпичных и каркасных многоэтажных жилых зданий, а облегченные образцы часто применяют в частном секторе при малоэтажном строительстве.

Благодаря большим складским площадям все плиты из предлагаемого ассортимента постоянно находятся в наличии. Дома, построенные с помощью нашей продукции, будут крепче, надежнее, долговечнее. Вы можете заказать звонок на сайте «Строй-Центра» или позвонить специалистам по указанному телефону. Наши менеджеры свяжутся с вами, ответят на интересующие вопросы и окажут оперативную помощь в оформлении заказа.

16 различных типов плит, используемых в строительстве

15 февраля 2021 г. | Новости компании

широко используются в строительстве для обеспечения плоских поверхностей при возведении полов, крыш и других конструкций. Но не все плиты одинаковы, и существует шестнадцать основных типов плит, которые часто используются для строительства бетонного настила.

Каждый тип плит по-своему уникален, и вот краткое описание каждого из них:

1. Плоские плиты — это двусторонние железобетонные плиты, в которых обычно не используются балки или прогоны, а вместо этого они опираются непосредственно на бетонные колонны.

2. Обычные плиты поддерживаются как балками, так и колоннами. Они могут быть как односторонними и опираться на балки с двух противоположных сторон, так и двусторонними и опираться на балки со всех четырех сторон.

3. Пустотные плиты имеет пустоту, проходящую через нее, чтобы уменьшить вес плиты и поэтому может использоваться в качестве служебных каналов.

4. Вафельные плиты также известны как решетчатые плиты, поскольку они представляют собой железобетонные крыши или полы с квадратными решетками.

5. В плитах Hardy используются пустотелые бетонные блоки для заполнения частей плиты, что снижает ее вес и количество используемого бетона. Он используется в ситуациях, когда температура высокая.

6. Плиты скатной крыши представляют собой наклонные плиты, которые обычно легкие и используются для создания естественных крыш.

7. Купольные плиты строятся на обычных плитах путем опалубки в форме полусферы и заполнения бетоном.

8. Плиты арочные применяются для строительства мостов или тоннелей и распределения нагрузки на них за счет осевого сжатия.

9. Плиты с последующим натяжением В модели используются высокопрочные стальные арматуры для сжатия плит и их усиления. Из-за этого они могут быть легче, тоньше и длиннее, но при этом обеспечивать высокую грузоподъемность.

10. Плиты с предварительным натяжением аналогичны плитам с постнапряжением, только стальные напрягаемые элементы подвергаются предварительному напряжению до затвердевания бетона. Они обладают теми же преимуществами, что и плиты с пост-натяжением, но для заливки требуется больше времени.

11. Сборные плиты просто относятся к плитам, которые предварительно отливаются перед транспортировкой на строительную площадку. Обычно они состоят из предварительно напряженных, постнапряженных или пустотелых плит.

12. Консольные плиты предназначены для поддержки с одного конца. Основная арматура находится в выступающем наружу пролете.

13. Плиты Град – это плиты, отлитые непосредственно на поверхность грунта. Как правило, они используются для цокольного этажа.

14. Утопленные плиты представляют собой плиты, укладываемые на уровне ниже пола туалетных комнат для разделения сухих и влажных зон, а также для сокрытия трубопроводов.

15. Низкие плиты кровли используются в домах – часто над дверями или окнами. Они закрыты со всех концов, кроме одного, чтобы создать место для хранения.

16. Перемычки представляют собой балочные плиты, размещаемые над проемами, такими как двери или окна, для перенаправления верхней нагрузки и обеспечения дополнительной поддержки.

Как видите, каждый из этих шестнадцати типов плит отличается и играет определенную роль. Типы плит, которые требуются для каждого строительного проекта, могут различаться в зависимости от дизайна, стиля и типа строящегося здания или сооружения.

Некоторые типы плит, такие как плоские плиты, предварительно напряженные плиты, обычные плиты, утопленные плиты и некоторые другие, определенно используются чаще. С другой стороны, существуют определенные типы плит, такие как купольные плиты, арочные плиты, плиты скатной крыши и т. д., которые полезны только в определенных ситуациях.

Теперь, когда вы знаете немного больше о каждом из различных типов плит, вы сможете выяснить, какие из них вам нужны, если вы когда-нибудь будете выполнять собственный проект.

в строительстве: ее функции и виды.

Конструкция состоит из нескольких соединительных элементов конструкции, таких как стены, балки, колонны, фундамент, плиты и т. д. Из них плита имеет первостепенное значение. Это помогает другим компонентам здания выдерживать различные нагрузки. В строительстве используются разные виды плит. Но в этой статье мы подробно обсудили типы бетонных плит.

Плита представляет собой плоский двумерный конструктивный элемент здания, имеющий очень маленькую толщину по сравнению с двумя другими размерами. Обеспечивает укрытие или рабочую плоскую поверхность в зданиях. Его основная функция заключается в передаче нагрузки за счет изгиба в одном или двух направлениях. Железобетонные плиты используются в кровлях, полах, потолках и в качестве настилов мостов. Система перекрытий конструкции может принимать различные формы, такие как сплошная плита на месте, сборные элементы, ребристая плита и т. д. Плиты могут монтироваться либо на стальные, либо на монолитные бетонные балки, стены или даже непосредственно на колонны. Бетонная плита ведет себя в первую очередь как изгибаемый элемент, и философия ее проектирования аналогична концепции балок.

01. Для создания плоской поверхности

02. Для поддержки груза Звуко-, тепло- и огнеизоляция

04. Верхний плита становится потолком этажа под ней

05. Пространство между плитой и потолком можно использовать для размещения инженерных коммуникаций

Читайте также: Что такое конструктивные элементы зданий?

Эффективный пролет плиты должен быть меньше двух

01. L = пролет в свету + d (эффективная глубина плиты)

02. L = центр к центру Расстояние между поддержкой

Толщина плиты определяется на основе отношения пролета и глубины, как указано в IS 456: 2000.

Дома.0003

Диаметр арматурных стержней, обычно используемых в плитах: 8 мм, 10 мм, 12 мм и 16 мм.

В соответствии с «IS 456:2000» (Глубокий и железобетон – Свод правил) максимальный диаметр стержня, который можно использовать в плите, не должен превышать 1/8 ^th общей глубины плиты, т.е. Д/8 .

В перекрытии максимальное расстояние между основными стержнями должно быть в 3 раза больше эффективной глубины или 300 мм, в зависимости от того, что меньше. Для распределительных стержней максимальное расстояние должно быть в 5 раз больше эффективной глубины или 450 мм, в зависимости от того, что меньше.

Купить книгу по строительству

01. Обычная плита

a) Односторонняя плита

b) Двухсторонняя плита

02. Плоская плита

03. Многопустотная ребристая плита

04. Вафельная плита

05. Утопленная плита

06 Наклонная плита

07. Перекрытие с арками

08. Предварительно напряженная бетонная плита

a) Предварительно напряженная плита

b) Плита после натяжения

09. Кабельная подвесная плита

10. Композитная плита

11 .

13. Плита пузырчатого настила

14. Жесткая плита

15. Поясная плита

Строительство дома

Разница между односторонней и двусторонней плитой

Давайте разберемся в различных типах Бетонная плита вкратце.

01. Обычная плита

Как правило, она опирается либо на стены, либо на балки и колонны. Здесь толщина плиты мала, а толщина балки велика. В обычной плите нагрузка передается либо на стены, либо на балки, а затем с балок на колонны. По сравнению с плоской плитой требуется больше опалубки. Но нет необходимости обеспечивать заглушки колонн, как в плоской плите.

Обычная плита подразделяется на следующие два типа в зависимости от их геометрии, т. е. длины и ширины:

только направление называется плитой с односторонним движением. Когда отношение более длинного пролета (l) к более короткому пролету (b) равно или больше двух (l/b > 2), плита считается односторонней, поскольку эта плита будет изгибаться только в одном направлении, т.е. направление вдоль его более короткого промежутка.

b) Двухсторонняя плита:

Плита, которая опирается на балки со всех четырех сторон, и нагрузки воспринимаются опорами в обоих направлениях, называется двусторонней плитой. В этой плите отношение более длинного пролета (l) к более короткому пролету (b) меньше двух (l/b<2). Эти плиты могут прогибаться вдоль обоих пролетов. В двусторонней плите нагрузка передается в обоих направлениях на четыре опорных края, и, следовательно, армирование обеспечивается в обоих направлениях.

Согласно «Р. Чадли и Р. Грино (автор справочника по строительству зданий), просто поддерживаемая плита — это плита, которая опирается на подшипник, т. е. считается, что она не закреплена на опорах и, следовательно, теоретически может свободно подниматься. На практике, однако, они удерживаются от недопустимого подъема из-за собственного веса и других нагрузок.

02. Плоская плита

Это железобетонная плита, опирающаяся непосредственно на бетонные колонны или перекрытия. Плоская плита также называется безбалочной плитой, потому что она опирается на колонны. Здесь нагрузки передаются непосредственно на колонны.

Строительство дома

Разница между плоской плитой и традиционной перекрытой балкой

Основной функцией плоской плиты является обеспечение ровной поверхности потолка, обеспечивающей лучшее рассеивание света. Как правило, они используются на парковках, в отелях, коммерческих зданиях или в местах, где проекция лучей нежелательна из-за ограничений по высоте или даже из соображений эстетики.

03. Пустотные ребристые плиты

Пустотные ребристые плиты получили свое название от пустот или сердцевин, которые проходят через блоки. Сердечники могут функционировать как служебные воздуховоды и, несомненно, снижают собственный вес плит, максимально повышая структурную эффективность. Сердечники также имеют преимущество в отношении устойчивости, поскольку они уменьшают объем используемого материала.

04. Вафельная плита

Вафельная плита представляет собой железобетонную крышу или пол, содержащий квадратные сетки с глубокими сторонами. Его также называют сетчатой ​​плитой. Вафельная плита в основном используется на входе в отели, торговые центры и рестораны для хорошего обзора и для установки искусственного освещения. Его основная функция заключается в том, чтобы выдерживать более тяжелые нагрузки и охватывать большие расстояния, чем плоские плиты, поскольку эти системы имеют малый вес и могут использоваться как в качестве потолочной, так и напольной плиты. Они также используются там, где есть ограничение по глубине лучей для получения чистой высоты.

Вафельные плиты классифицируются в зависимости от формы стручков (лотков из ПВХ) на:

• Треугольная система стручков
• Квадратная система стручков

05. Утопленная плита

Плита, установленная под туалетами, чтобы скрыть канализационные трубы или трубы WC или другие приспособления известны как утопленные плиты. Поскольку трубы, из которых проходит вода, скрыты под полом, необходимо соблюдать осторожность, чтобы избежать проблем с утечкой. Утопленная плита должна быть обеспечена надлежащей гидроизоляцией, а также обработкой, чтобы предотвратить утечку или сырость. После заливки канализационных труб в плиту плиту заполняют битыми кусками кирпича или угля или подходящими легкими материалами.

Читайте также: Нужна гидроизоляция дома!

06. Наклонная плита

Наклонная бетонная плита. Он в основном используется в небольших домах с наклонными крышами / скатной крышей для эстетики и для стока снега или дождевой воды.

07. Плита с арками

Этот тип плиты обычно применяется при строительстве мостов. Мосты подвергаются горизонтальной нагрузке из-за паводковых вод, ветровой нагрузки и подвижной нагрузки от транспортных средств. Плита с арками принимается там, где есть необходимость перенаправления ветровой нагрузки и при наличии длинного изгиба в сторону плиты. Выдерживает большую ветровую нагрузку.

Первоначально они были построены из кирпича или камня, но в настоящее время их строят из стали и железобетона.

08. Предварительно напряженная бетонная плита

a) Предварительно напряженная плита:

Плита, в которую натягивается сталь перед укладкой бетона, называется предварительно напряженной плитой. Плита имеет те же особенности после натяжения.

b) Плита с последующим натяжением: Плита, в которой тросы или стальные арматуры натянуты после бетонирования, называется плитой с последующим натяжением. Предусмотрено усиление для сопротивления сжатию. В этой плите арматура заменена тросами/стальными арматурами.

Последующее натяжение устраняет естественную слабость бетона при растяжении, а также позволяет лучше использовать его прочность при сжатии.

09. Подвесная плита с кабелем

Если плита имеет очень большой пролет, мы выбираем подвесную плиту с кабелем, которая поддерживается тросом, таким как мост Ховра, Лондонский мост и т. д. Обычно при строительстве домов мы предоставляем колонна через каждые 3-5 м, тогда как при тросовой подвеске мы обеспечиваем колонну почти через 500 м. Этот тип плиты предусмотрен там, где длина пролета больше и есть трудности в возведении колонн. Плиты связаны кабелями, и эти кабели соединены с колоннами.

Строительство дома

Что такое колонна в строительстве?

10. Композитная плита

Обычно изготавливается из армированного бетона поверх настила из профилированной стали. Настил выступает в качестве рабочей зоны и опалубки на этапе строительства, а также в качестве внешнего армирования в течение срока службы плиты.

11. Сборные плиты

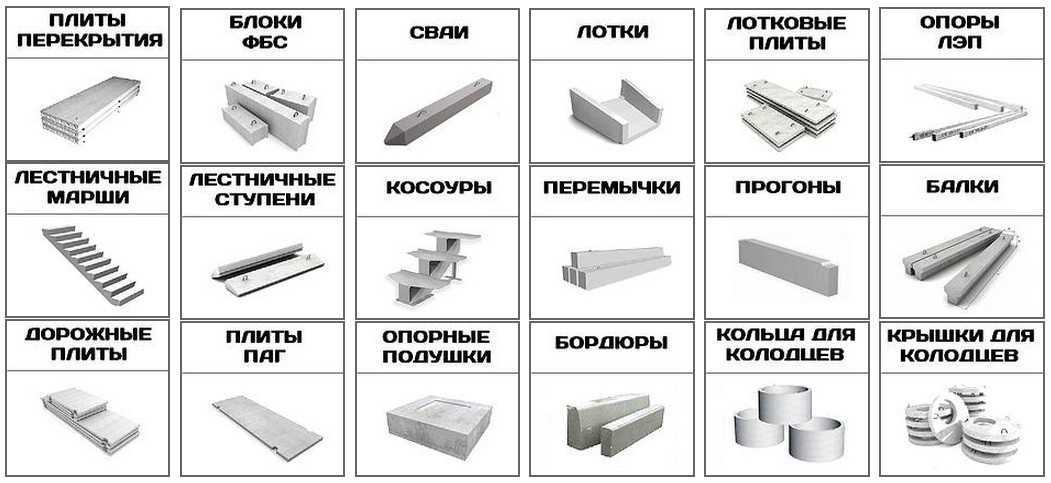

Сборные железобетонные плиты отливаются и отверждаются на заводах-изготовителях, а затем доставляются на площадку для монтажа. Самым большим преимуществом сборных железобетонных плит является то, что, поскольку они производятся на заводах, их эффективность повышается и достигается более высокий контроль качества по сравнению с бетонными плитами на месте.

Кроме того, установлено, что сборные железобетонные плиты примерно на 24% дешевле, чем монолитные бетонные плиты. Хотя вы тратите больше на монтаж, вы значительно экономите на опалубке.

Типы наиболее часто используемых сборных плит — швеллерные и двутавровые.

Строительство домов

Что такое сборный железобетон?

12. Плита на грунте или плита на земле

Плита, отлитая на поверхность земли, известна как грунтовая плита. Используется на цокольном этаже или на уровне цоколя.

Подходит для хорошо уплотненной прочной грунтовой породы или насыпного песка, не подверженного влиянию влаги, а также для почв, не подвергающихся даже незначительному смещению из-за влаги.

По словам Фрэнсиса Д. К. Чинга (автора книги Building Construction Illustrated), бетонные плиты на уклоне требуют опоры на выровненное, стабильное, однородно плотное или должным образом уплотненное грунтовое основание, не содержащее органических веществ. При размещении на грунте с низкой несущей способностью или на сильно сжимаемом или расширяющемся грунте, или заполненном грунтом, бетонная фундаментная плита должна быть спроектирована как матовый или плотный фундамент, что требует профессионального проектирования и анализа квалифицированным инженером-строителем.

Существует два типа плит на уклонах:

a) Подкрепленная плита:

То же, что и плита на земле. Но у него есть балки жесткости, которые установлены в каналах через середину плиты. Таким образом, он образует своего рода опорную сетку из бетона на основании плиты. По данным «Cement Concrete & Aggregates Australia», усиленный плот состоит из бетонной плиты на земле, усиленной встроенными краевыми балками и сеткой внутренних балок. Внутренние балки не требуются на стабильных площадках, в то время как для более реактивных площадок размеры балок и количество стальной арматуры увеличиваются в соответствии с условиями фундамента. Для жесткой плиты-плота обычно требуется только одна заливка бетона. На неконтролируемых и заполненных площадках их можно использовать с опорами или массивными бетонными сваями/столбами из природного материала или бетона.

Если подкрепленную плиту-стропила снабдить глубокими краевыми балками, то последние сохранят контролируемую или катаную засыпку под плитой.

b) Вафельная плита-плот:

Она сооружается полностью над землей путем заливки бетоном решетки из полистироловых блоков, известных как «пустые формы». Вафельные плотные плиты обычно подходят для участков с менее реактивной почвой, их, как правило, проще установить и они дешевле, чем другие типы. Эти типы плит подходят только для очень ровной поверхности.

Строительство дома

Какие существуют типы плотного фундамента?

13. Плита пузырчатого настила

Согласно «Иммануэлю Джозефу Чакко» (2016 г.) (опубликовано в: Исследование структурного поведения плиты пузырчатого настила с использованием индийских стандартов), плита пузырчатого настила представляет собой разновидность плиты, в которой пустоты созданный в нем для уменьшения собственного веса здания за счет размещения шаров в плите. Пузырьковая плита удаляет до 35% конструкционного бетона.

Он построен с использованием предварительно изготовленных пластиковых пузырей, а затем арматура помещается между пластиковыми пузырями или поверх них, и, наконец, заливается свежий бетон. Пластиковые пузырьки заменяют ненужный бетон в центре плиты.

Строительство домов

Разница между односторонней и двусторонней плитой

Плиты с пузырчатым настилом повышают прочность, уменьшают вес и, следовательно, могут быть обеспечены большие пролеты. Требуется меньше колонн, и под потолком не требуются балки или ребра.

14. Прочная плита

Этот тип плиты состоит из прочных кирпичей. Прочные кирпичи представляют собой пустотелые кирпичи, изготовленные из бетона. Эти кирпичи используются для заполнения частей плиты толщиной, что экономит количество бетона и, следовательно, уменьшает собственный вес плиты. Такие плиты обычно можно увидеть в Дубае и Китае. Харди плита используется в районах с очень высокими температурами. Толщина плиты увеличена, чтобы противостоять температуре сверху плиты. Теплу, идущему от стен, противостоят специальные кирпичи, в состав которых входит термоколь.

15. Поясная плита

Это плита, на которую опираются ступени лестницы. В соответствии с «IS 456» (Правила работы с обычным и железобетонным бетоном), глубина «d» (толщина) поясной плиты определяется как минимальная толщина, перпендикулярная потолку лестницы.

Подводя итог, можно сказать, что в конструктивной системе плита образует систему перекрытий, которая, помимо обеспечения плоской рабочей поверхности, выдерживает действующие на нее гравитационные нагрузки (постоянные и временные нагрузки) и передает эти нагрузки на вертикальную систему каркаса, такую ​​как стены и колонны . Плиты часто используются в качестве полов и крыш в зданиях, настилов в мостах, верха и низа резервуаров, плиты на уклоне (плиты уклона), лестничных клеток и т. д. Это требует должного внимания при проектировании и выполнении. Плиты выдерживают все основные нагрузки в течение всего срока службы, так как на них выполняются все виды человеческой деятельности и сооружения. Различные типы плит предоставляются в разных местах в зависимости от типа конструкции, использования, бюджета и времени, а также имеющихся местных навыков.

Здесь мы приводим положения о минимальной толщине плит в соответствии с нормами разных стран.

Минимальная толщина железобетонной плиты в соответствии с ACI (Американский институт бетона)

Для контроля прогиба в коде 9.5.2.1 ACI-318 указаны минимальные значения толщины односторонних сплошных плит, показанные в таблице. Эти значения применимы для нормальных условий нагрузки и для плит, не поддерживающих и не прикрепленных к перегородкам или другим конструкциям, которые могут быть повреждены при больших прогибах.
