Плиты пб и пк: в чём отличия? – ЖБИ России

Размеры плит перекрытий различных марок

Представленные на современном рынке многопустотные ЖБ плиты отличаются технологией производства и типоразмерами – эти параметры определяют предназначение и особенности применения изделий.

Виды:

• типовые, изготавливаемые формовочным методом ПК ЖБИ;
• ЖБИ безопалубочного стендового формования — ПБ;
• облегченные конструкции – ПНО и ПБО.

Плиты ПК

ПК плиты являются одними из наиболее востребованных в современном строительстве. В процессе их производства используются металлоформы и применяется армирование сеточного (для изделий длиной до 4,2 м) или предварительно напряженного (для плит длиной более 4,5 м) типа.

Ширина панелей стандартна и составляет 1, 1,2, 1,5 или 1,8 м, при этом допустимое отклонение по габариту составляет до 6 мм.

Длина плит ПК вариативна и находится, как правило, в пределах 1,8-7,2 м, однако некоторые изделия имеют длину 9 м.

Диаметр пустотного отверстия стандартный и составляет 159 мм – это позволяет применять плиты ПК при обустройстве перекрытий, подразумевающих прокладку инженерных коммуникаций. Расстояние от центра до центра последовательно расположенных пустот составляет 185 мм.

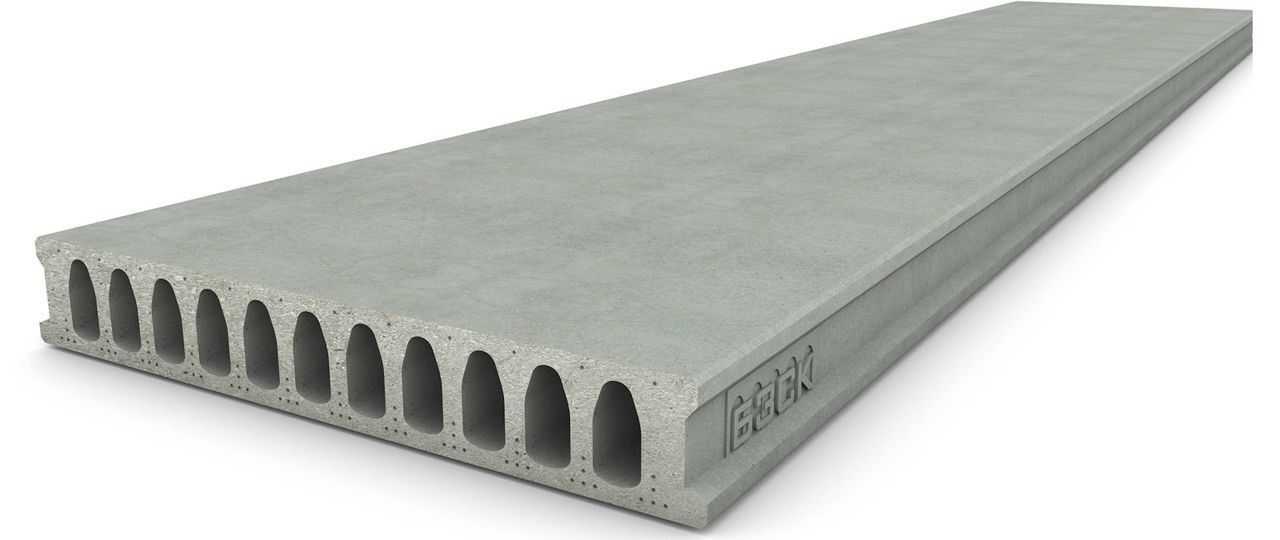

Плиты ПБ

Безопалубный метод производства плит перекрытия ПБ позволяет изготавливать изделия различной конфигурации по типовым и нестандартным размерам. В процессе производства применяется бетон марок от М400 и выше с обязательным использованием предварительно напряженной арматуры, длинный монолитный фрагмент по факту полного застывания разрезается на плиты определенной длины.

Стандартная ширина полотна составляет 1,2 м – это оптимальный размер среднестатистического проема, однако встречаются и более широкие модели, изготовление которых осуществляется по спецзаказу.

Длина плит ПБ может составлять от 1,8 до 12 м, при этом изделия разной длины отличаются несущей способностью. При высоте 22 см стандартными показателями нагрузки (800 кг/кв.м.) обладают плиты длиной до 9,6 м, более длинные модели обладают либо меньшей несущей способностью при стандартной высоте, либо большей высотой.

Плиты ПНО/ПБО

Облегченные железобетонные плиты перекрытий обладают высотой всего 16 см, что в сравнении с другими разновидностями накладывает некоторые ограничения на параметры их использования ввиду меньшей несущей способности.

ПНО плиты могут изготавливаться как в традиционной формовочной технологии (шириной 1, 1,2 или 1,5 м и длиной до 6,3 м), так и безопалубочным методом (шириной 1,6 м и длиной до 7,6 м). Изделия в других размерах предназначены для меньших в сравнении со стандартных нагрузок.

Диаметр отверстий вариативен и зависит от технологии изготовления и стандартов производителя.

Заводская маркировка плит перекрытий обычно стандартна и содержит информацию об их основных характеристиках – типе, длине, ширине, допустимой нагрузке, иногда также о параметрах армирования. Например, обозначение ПК-60-12-8 свидетельствует о том, что изделие относится к классу формовочных пустотных плит длиной 6,0 м, шириной 1,2 м и рассчитано на нагрузку 200 кг/кв.м.

Взаимозаменяемость пустотных плит перекрытий ПК и ПБ

Махнем не глядя

По проекту стоит плита перекрытия ПК, но бригадир предлагает уложить ПБ. Насколько они взаимозаменяемы, можно ли их использовать? Дом из инси-блока, двухэтажный.

Отвечает специалист компании «ССБ»:

Для начала необходимо отметить, что такие вопросы решаются на уровне проектного отдела (для того они и существуют), но никак не ответов на сайте.

Теперь по технической части. Эти плиты хоть и серьёзно отличаются по технологии производства, однако по своему назначению они идентичны. Плиты перекрытий работают на изгиб, поэтому их изготавливают из предварительно напряжённого бетона. В таких плитах нельзя нарушать целостность несущей арматуры.

Несущая арматура — это продольные арматурные прутки, расположенные в нижней части плиты (есть ещё конструкционная арматура, которая поддерживает каркас от сдвига в процессе изготовления).

Многопустотные плиты перекрытий относятся к балочному типу, то есть при укладке они должны опираться торцевыми сторонами. Хотя плиту типа ПК и допустимо опирать длинной стороной, на глубину до 50 мм. Плита ПБ никакой боковой опоры иметь не должна. Тем более плиты не могут зажиматься внутри несущей стены.

Плиты ПК заливаются в опалубке со стандартным шагом кратным 300 мм. Плита ПБ производится непрерывным способом, эта технология современнее. За счёт этого длина плиты может быть любая начиная с 1,8 м и до 9 м с шагом, кратным 10 см. Геометрия и качество лицевых поверхностей плит ПБ также намного лучше, поскольку они обрабатываются специальной разглаживающей машиной.

Использование пустотелых бетонных плит позволяет снизить вес строительных конструкций. Внутренние полости плит хорошо гасят вибрации, за счёт чего межэтажные перекрытия отличаются хорошими звукоизоляционными свойствами. Также важным качеством плит перекрытия является огнестойкость и влагостойкость (актуально для помещений с повышенной влажностью). Плиты дают возможность вести строительство высокими темпами без ущерба качеству и надёжности всего сооружения. Таким образом, бетонная плита перекрытия является практичным конструкционным элементом.

Неудобство может быть только в одном. При необходимости пробить отверстия под прохождение внутридомовых коммуникаций, плита ПК не доставляет особых проблем. Ведь стандартный диаметр трубы канализационного стояка 100 мм, а диаметр пустот в плите 159 мм. В ПБ пустот больше, причём они не круглые, а вытянутые и их горизонтальный размер 60 мм.

Таким образом, чтобы пробить отверстие под стояк, необходимо перерубить ребро. В условиях частного малоэтажного строительства сколь-либо существенного ослабления конструкции перекрытий обычно не происходит, поэтому считается, что разницы в использовании этих плит в загородном строительстве нет никакой.

Рязанов Андрей Викторович, «Строительное справочное бюро»
