Чем отличаются плиты ПБ от плит ПК?

Главная / Статьи / Чем отличаются плиты ПБ от плит ПК?

Одним из самых важных этапов возведения постройки является создание перекрытий. Универсальными материалами, применяемыми для обустройства несущих конструкций в многоэтажных сооружениях жилого и нежилого формата, выступают плиты многопустотные типа ПК или ПБ.

Отличия именно этих двух вариантов перекрытий мы будем рассматривать в данной статье.

Особенности изготовления плит перекрытий ПК и ПБ

Эти изделия из железобетона маркируются серией ПБ и ПК и входят в группу пустотных видов плит. Пустоты располагаются по всей длине изделия, гарантированно снижая массу материалов монолитного типа, а также значительно повышая показатели тепло-, звукоизоляции.

Основным отличием этих вариантов плит перекрытия считается технологический процесс изготовления. ПК плиты производятся с использованием старого способа формирования опалубки. Безопалубочный метод непрерывного формирования положен в основу изготовления плиты перекрытия ПБ, размеры и цены

которых вы узнаете далее по тексту.

Железобетонные изделия типа ПК изготавливаются из разных марок бетона (М200-М400). При формировании используют арматуру класса АIII. Для увеличения прочности продукции длиной больше 4,2 м применяют преднапряженную арматуру. Создание плит производится в специальной опалубке из металла с дальнейшим уплотнением бетонного раствора с применением специализированной вибрационной техники.

Плиты ПБ создаются с использованием более прочного бетона марки М400-М500. В процессе изготовления также проводится армирование изделий с применением преднапряженной арматуры. Такая структура материала позволит сократить свободный прогиб продукции и повысить устойчивость к растрескиванию в сравнении с аналогом ПК.

Для того, чтобы полностью разобраться с выбором правильных плит перекрытия, необходимо изучить остальные преимущества и особенности, геометрические и визуальные параметра конструкций.

Визуальные параметры жб-плит

Для опытных строителей не возникает особых сложностей при нахождении отличий двух вариантов плит. Им нужно лишь осмотреть изделия и сделать вывод. Специальная обработка стройматериала с маркировкой ПБ, обеспечивает поверхности отменную ровность, аккуратную структуру и отсутствие видимых растрескиваний. Этого нельзя сказать об аналогах ПК, ведь они имеют такую же форму, за то обладают грубой поверхностью. Кроме этого, продукцию легко отличить по самой форме полостей.

Геометрические показатели продукции, созданной с использованием опалубки и безопалубочного метода:

1. Максимальный показатель длины: ПК – 7,2 метра, ПБ – 10,8 метров.
2. Ширина конструкции варьируется от 1 до 1,5 метров. Есть также изделия ПК с шириной в 1,8 метров, однако, ее внушительный вес является огромным минусом, из-за которого такие плиты очень редко используются.
3. Толщина ЖБИ достигает отметки в 220 метров.
4. Наибольшим весом отличается плита ПБ, ведь аналогичные плиты ПК легче приблизительно на 6%. Это достигается самими размерами и формой пустот стройматериала.
5. Поверхность материала. ПБ-плиты обладают очень гладкой поверхностью и меньшим числом дефектов. Все это положительно сказывается на кошельке, ведь снижает затраты на отделку и позволяет наносить небольшой слой стяжки. ПК-плиты создаются с применением металлических опалубок, как говорилось ранее, что негативно влияет на качество поверхности готовой продукции.

Вообще, ЖБИ маркировки ПБ отличаются высококачественной геометрией. Это обусловливается использованием технологии непрерывного формования.

Маркировка и типы плит перекрытий

На сегодня распространение получили многопустотные плиты перекрытий 4 типов:

ПК – плита круглопустотная с пустотами диаметром, как правило 159 мм, выпускаемая в индивидуальной металлической опалубке по агрегатно поточной или конвейерной схеме.

НВ – настил внутренний, по сути это плиты, изготавливаемые по техпроцессу аналогичному с плитам ПК, с использованием бетона более высоких марок.

ПНО – плита напряженная облегчённая, плиты перекрытий, выпускаемые путем безоплалобучного формования, но имеющие меньшую высоту, на данный момент большого распространения не получили.

ППС – плита перекрытия стендовая, полный аналог плит ПБ, получили данную маркировку в соответствии требований разработчика комплекта рабочей документации.

ПБ – плита безоплалобучного формования, наиболее распространенный на сегодня тип плит перекрытий, выпускаемых безоплалобучного формования, методом экструзии, как правило имеют пустоты арковидной, грушевидной либо круглой формы.

Все плиты маркируются в соответствии с ГОСТ 13015-2012 маркировка плит состоит из нескольких групп в первой части маркировки содержится информация о марке и типе исполнения плиты, а в последующих группах указана информация о габаритах в дециметрах (дм) и несущей способности плиты в килопаскалях (кПа), в последней части маркировки указывается служебная информация о типе армирующей стали, наличии выборки бетона по торцам.

Все плиты перекрытий по своим характеристикам должны удовлетворять требованиям ГОСТ 9561-91, и в момент отгрузки плиты перекрытий должны быть снабжены паспортом качества, установленного образца, выданного лабораторией завода, по результатам заводских приёмочных испытаний. Обратите своё, что наличие паспорта качества, это не гарантия безопасности вас и ваших близких, всегда перед размещением заказа требуйте копию аттестата заводской лаборатории, так вы легко сможете отличить добросовестного производителя от неблагонадёжных производителей и сберечь свои нервы и средства.

Свойства ЖБИ с маркировкой ПБ

Не только визуальные отличия помогают определить лучшие плиты перекрытия. Существуют и технологические различия между двумя материалами, что является важным показателем в процессе проведения строительно-ремонтных операций. Должное внимание нужно уделять таким показателям, как напряженная поперечная и продольная арматура. Удобство использование пустот для прокладки инженерных коммуникаций и проводки позволяет не нарушать целостность стройматериала.

Такие пустотные отличия очень важны, ведь они также влияют на общую тепло-, звукоизоляцию, значительно снижают вибрационные нагрузки. Для обеспечения большей надежности в плиты ПК закачиваются дополнительные объемы бетона в процессе монтажных работ.

Повышенная надежность достигается и самим технологическим процессом формования, усовершенствование которого позволяет создавать плиты без трещин, что невозможно в устарелой опалубочной технологии с поверхностным натяжением.

Несмотря на многие схожести, эти два варианта плит перекрытия отличаются рядом ключевых показателей, которые идут в учет при выборе материала строительства. Дополнение ЖБИ продольной арматурой обеспечивает возможность резки стройматериала при необходимости вдоль, наискось, поперек, с углом в 45 градусов. При этом нет разницы какие размеры плиты перекрытия ПБ (ГОСТ

9561-2016). Их можно резать так, как требуется по проекту, не вредя общим характеристикам изделия.

Такая плита перекрытия является универсальным материалов для выполнения различных нестандартных конструкций в процессе сооружения здания, что сегодня очень ценится в строительной сфере!

Преимущества стройматериала

Многие профессиональные строители указывают на то, что из-за инновационных методов изготовления плит перекрытия для многоэтажных построек с маркировкой ПБ, они обладают большими возможностями. Для примера, сама длина железобетонного изделия может нестандартной, что позволит заказчику варьировать разновидности плит с размерами в 1,8-9 метров.

Немаловажным фактором является уменьшение массы изделий ПБ до 5-6%, что невозможно без применения безопалубочного способа производства. Мы говорили выше о возможности распиливания материала, что позволяет использовать их для перекрытия эркеров.

Плиты, созданные с применением постоянного формирования бетонного раствора без использования опалубки, обладают следующим набором технологических характеристик:

1. Высокие запас шумоизоляции.
2. Ровная и гладкая внешняя поверхность изделий.
3. Выдержка внушительных механических и ударных нагрузок.
4. Отличный запас прочности.
5. Использование для строительства даже в самых экстремальных климатических районах.
6. Уменьшенный вес стройматериала.
7. Повышенные теплоизоляционные качества.
8. Широкий ассортимент изделий с разной длиной, что достигается особым методом производства.
9. Возможность создания косых срезов и придание разных форм ЖБИ.
10. Хорошая стойкость к влажности, невозможность проникновения воды в структуру бетонной плиты, как следствие, отсутствие развития коррозийных процессов.

Приобрести высококачественные плиты перекрытия ПБ вы можете на в Казани. Мы предложим любые размеры и объемы готовых изделий. Специальный транспорт предприятия оперативно доставит груз до места выполнения строительных работ.

Характеристики плит перекрытия ПК

Продукция нашего с маркировкой ПК обладает следующими характеристиками:

1. Минимальный срок производства изделия – 14 дней, что увеличивает общую цену стройматериала, но уменьшает сроки сдачи объекта.
2. Универсальность материала. Такие ЖБИ часто используются в любых разновидностях конструкций.
3. Дополнительное усиление плит напряженной арматурой или простыми прутками из стали.
4. Высокая стойкость к вибрации, повышенная звукоизоляция, способствующая тишине в возведенных помещениях.
5. Стойкость к образованию трещин – 3 группа трещиностойкости.
6. Влагостойкость и надежность структуры плит.
7. Невосприимчивость изменению температурного режима и прочим погодным факторам.
8. Оснащение монтажными проушинами, позволяющими быстро транспортировать изделия. Таких дополнений в плитах ПБ нет.

Предлагаем оценить главные отличительные моменты безопалубочных плит и разобраться в отличиях изделий аналогичного типа.

Свойства продукции, обозначаемой ПК

Технические характеристики железобетонных плит с маркировкой ПК:

• используются для возведения любых типов строительных конструкций;
• срок изготовления — 2 недели, что способствует сокращению сроков выполнения строительных работ;
• ПК дополнительно усилены металлической или специальной напряженной арматурой;
• обладают 3 группой устойчивости к образованию трещин;
• виброустойчивый строительный материал;
• повышенная звуконепроницаемость;
• не боится воздействия влаги;
• повышенная стойкость к высоким температурам.

Опалубочные панели оснащаются производителем специальными монтажными проушинами, которые облегчают их перемещение. Это их основное отличие от безопалубочных конструкций.

Преимущества плит перекрытий ПБ

Учитывая все вышесказанное, можно сделать вывод, что ПК и ПБ плиты имеют множество общих характеристик. Однако, существуют и кардинальные различия безопалубочных изделий и формируемых плит в каркасах:

1. Более высокое качество поверхностей готовой продукции. Благодаря применению современного технического оснащения нашего завода, готового работать круглые сутки без остановки, наши изделия приобретают идеальную гладкость, чего не скажешь о плитах типа ПК.
2. По той же причине плиты ПБ отличаются идеальными геометрическими размерами и формой, что облегчает процесс строительства и монтажные операции по их установке.
3. Использование инновационных технологий создания с применением тросового армирования обеспечивает отсутствие трещин, что невозможно при изготовлении плит ПК.
4. Широкий ассортимент размеров готовой продукции, позволяющей заказчикам выбрать плиты от 2 до 12 метров с точностью изготовления до 0,1 м.
5. Возможность выдерживать огромные нагрузки, варьируемые по размерам и компонентам изделий: 0,6-1,45 т/кв.м.
6. Оснащение бетонных изделий преднапряженных прутков для усиления вне зависимости от габаритов ЖБИ.
7. Создание разных углов посредством среза без потери качества изделия.
8. Простота создания отверстий под коммуникации в бетонных плитах ПБ.

Важно знать! При выполнении строповки плит ПБ используется специализированное такелажное оборудование. Это обеспечивает некоторые неудобства в процессе транспортирования. Такой дискомфорт вызван отсутствием монтажных скоб, как в случае с аналогами типа ПК.

Ключевые отличия плиты перекрытия ПНО

Внешне плита перекрытия ПНО несколько тоньше, чем ПК и ПБ и обладает меньшим весом. Возможно многие думают, что такая плита менее надежна, однако это не так. Плита ПНО изготовлена из более прочной марки бетона и более толстой арматуры. Несмотря на меньшую толщину самой плиты, она выдерживает такую же нагрузку, как и плита ПК и П. Б. Так же, облегченную плиту ПНО можно обрезать под любые размеры, так как она имеет небольшой шаг номенклатуры. Стоит заметить, что большие полости плиты ПНО повышают общую жесткость и экономят материал, чем удешевляют готовое изделие.

Что лучше выбрать: ПК или ПБ?

Сделав анализ вышеизложенной информации, можно прийти к выводу, что стройматериалы с маркировкой ПК правильнее использовать для строительства жилых построек. В них удобнее проводить проводку, прочие коммуникации. Они обеспечивают снижение затрат на отопление помещения, что и повышает их популярность на строительном рынке.

А плиты перекрытия ПБ идеально подходят для возведения нестандартных построек. Зачастую, это объекты общественного применения. Однако, их также применяют при возведении жилых сооружений, ведь во многом это зависит от разработанного проекта. Поэтому, выделить одну из плит попросту сложно.

Если вы планируете строительство, рекомендуем обратиться в нашу компанию, профессионалы которой быстро подберут необходимый вид железобетонных перекрытий для вашей ситуации. Помните, выбор неправильного строительного материала может привести к серьезным проблем с жилищем в дальнейшем!

Разница между плитами ПК и ПБ

Железобетонные изделия очень востребованы в современном строительстве. От правильности выбора, их качества значительно зависит надежность строящегося здания.

Железобетонные плиты являются связующим звеном строительных конструкций. Запас прочности ЖБП напрямую влияет на устойчивость строения. Сейчас наиболее популярны два вида плит – ПК и ПБ.

Плита крупнопанельная (ПК) – производство, характеристика

Это разновидность железобетонных изделий, используемая при строительстве крупнопанельных многоэтажных домов, каркасных зданий, кирпичных, каменных, блочных построек, домов разной этажности.

Для производства ПК используют марку бетона М200-М400, железную арматуру и/или арматурную сетку класса не ниже АIII, а для изделий длиной 4 метра и более – предварительно напряженную арматуру, придающую изделию дополнительный запас прочности.

Готовое изделие формируется опалубочным способом с усадкой бетона на вибрационном оборудовании.

Согласно ГОСТу 26434-2015, устанавливающего типы и основные характеристики железобетонных плит перекрытий, ПК относятся к многопустотным ЖБИ. Бывают двух разновидностей: 1ПК и 2ПК. Обе имеют толщину 220 миллиметров. Отличаются диаметром пустот: 1ПК – 159 мм, 2ПК – 140 мм. Плиты 2ПК изготавливаются исключительно из тяжелого бетона. Длина ПК варьируется от 2400 мм до 9000 мм, а масса — 800-8400 кг.

Плита безопалубочная (ПБ) – производство, характеристика

Это многопустотное железобетонное изделие, применяемое в постройке перекрытий одно- и многоэтажных зданий, построек из панелей, блоков, кирпича, камня.

В производстве ПБ используется бетон марки прочности М400-М500 и предварительная напряженная арматура, тросы или проволока, позволяющие минимизировать прогиб плиты при значительных нагрузках.

ПБ формируется модернизированным безопалубочным способом. На конвейер с натянутой арматурой беспрерывно выливается бетонная смесь. Длина такого полотна достигает 200 метров. Бетон проходит усадку с помощью вибрации. Полученное готовое изделие режется лазерным резаком на части необходимой длины. Срез может быть прямым или косым в зависимости от нужных параметров ПБ.

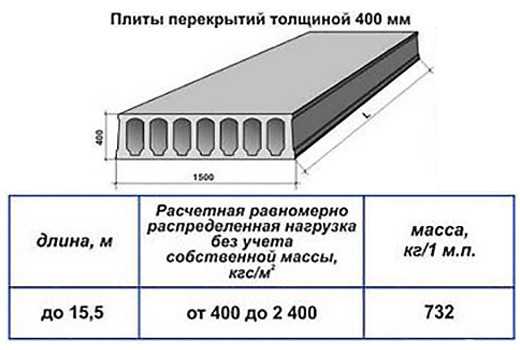

Готовая ПБ имеет стандартную толщину 220 мм. Бывает толщиной 320 мм, 400 мм, 500 мм. Длина от 1500 мм до 20000 мм. Размер и форма пустот внутри устанавливается техническим условиями, действующими на производственном предприятии. Возможно изготовление ПБ нестандартных размеров по согласованию с заказчиком.

Схожие характеристики ПК и ПБ

Что же общего между этими видами плит рассмотрим далее:

1. Относятся к многопустотным железобетонным изделиям.
2. Находят применение в строительстве многоквартирных, частных жилых домов, офисных зданий, других построек из бетона, кирпича, блоков, камня.
3. Толщина обеих плит нормируется ГОСТом 26434-2015 и составляет 220 мм.
4. Вдоль изделия пролегают пустоты, которые обеспечивают надежную тепло- и шумоизоляцию. В них можно прокладывать коммуникации, например, водоотводные стояки.
5. В процессе формирования готового ЖБИ используется метод вибрационной усадки бетона.
6. Имеют единый принцип маркировки, которая нанесена на каждое изделие. Сначала буквами указывается тип плиты (ПК или ПБ), затем ее длина и ширина в дециметрах, после дефиса – расчетная нагрузка в килопаскалях, класс использованной арматуры. Если в плита из легкого бетона, добавляется в конце литера «Л».
7. Устойчивы к воздействию влаги, высоких температур, огня. Их расчетная сейсмичность согласно нормативным документам должна составлять 7-9 баллов.
8. Монтаж осуществляется на несущие стены на глубину 100-150 мм, на слой бетонного раствора. Промежутки между плитами также заполняются бетоном, цементно-песочной смесью.

Различия ПК и ПБ

Представлены в таблице ниже

Характеристика	Плита крупнопанельная	Плита безопалубочная
Технология производства	Опалубочный способ	Безопалубочный способ
Толщина, мм	220	220, 320, 400, 500
Длина, мм	От 2400 до 6600 с шагом 300, 7200, 9000	Стартует от 1500, может быть нестандартной по индивидуальному заказу.
Ширина, мм	Минимальная — 1000, затем -1200, 1500, 1800, 2400, 3000, максимальная — 3600	1000, 1200, 1500
Вес, кг	От 800 до 8400	На 4-6% тяжелее ПК при одинаковых размерах.
Форма изделия	Имеет неровности, погрешности в габаритах	Четкие геометрические формы, контуры ровные. Это облегчает монтажные работы
Армирование	Есть, продольное и поперечное, но не во всех изделиях	Всегда армируется продольно
Поверхность	Шероховатая, неровная	Почти идеально ровная, гладкая, позволяет сэкономить на работах по выравниванию полов, потолков, стен.
Диаметр пустот, мм	159, 140	Устанавливается техническим условиями производителя
Условия монтажа	Опирается на 2, 3 или 4 опорные стенки	Опирается только на 2 короткие стороны
Наличие монтажных петель	Есть. Это создает удобства при погрузке/разгрузке, монтаже ЖБИ	Нет, требуется дополнительное такелажное оборудование.
Показатель изоляции воздушного шума, дБ	51-53	Может меняться в зависимости от размера пустот
Несущая способность, кг/м2	800, иногда 1250	300-1600
Используемые конструкции пола	Напольное покрытие может быть мягким (линолеум) или твердым (ламинат, паркет). Его укладывают непосредственно на плиты, либо на цементную стяжку с использованием звукоизоляционных материалов или без них.	Используют мягкое покрытие, которое укладывают непосредственно на плиты, либо твердое покрытие на цементной стяжке
Стоимость изделия	выше	ниже
