Плиты ленточного фундамента: Плиты ленточного фундамента Фундаментные подушки ФЛ ГОСТ 13580-85

Виды и область применения плит ленточного фундамента

Железобетонные конструкции были разработаны для снижения давления на грунт. Нагрузку создаёт конструкция строения посредством фундамента. Плиты ленточных фундаментов ещё называют подушки. Блоки применяются при возведении ленточного основания различных типов зданий и сооружений. Укладка блоков плит ленточных фундаментов может производиться без устройства песчаной подушки.

Описание и маркировка продукции

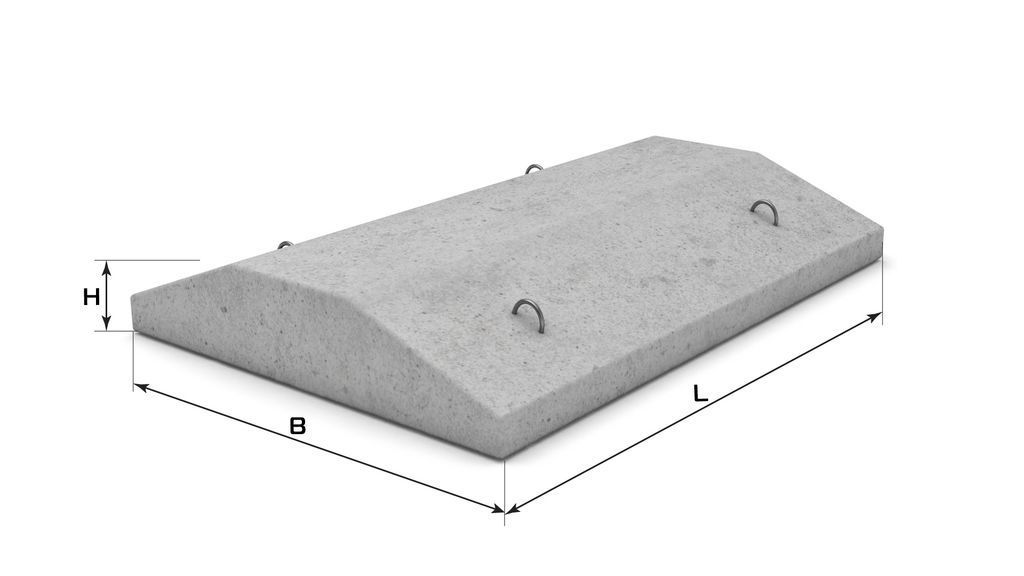

Фундамент ленточный (ФЛ) – железобетонная конструкция, имеющая форму трапеции. Подушка имеет расширенное основание, которое позволяет увеличивать несущую способность. Для производства ЖБИ используется стальная арматура и плотный бетон. За счёт армирования блоки способны выдерживать высокие нагрузки.

Продукция производится по чертежам с соблюдением требования ГОСТа. Изделия имеют специальную маркировку. Например, бетонная плита ФЛ 20.24-4. Буквенное обозначение ФЛ обозначает подушка фундамента ленточного. Единица измерения представлены в дециметрах (10 дм – 1 метр). Первое число 20 указывает на ширину, а второе 24 – длину изделия.

Последняя цифра указывает, к какой группе относится. Существует четыре группы максимальной несущей способности конструкции:

• не более 1,5 кгс/см²;
• до 2,5 кгс/см²;
• не более 3,5 кгс/см²;
• до 4,5 кгс/см².

Бетонная подушка ФЛ 20.24-4 имеет несущую способность до 4,5 кгс/см

Плиты эксплуатируются в различной (агрессивной и неагрессивной) среде. Дополнительно в маркировку включают показатель проницаемости бетона:

• Н (W4) – нормальная;
• П (W6) – пониженная;
• О (W8)  – особо низкая.

Маркировка продукции имеет полезную информацию, указывающую основные показатели. Изделия также характеризуются техническими характеристиками:

• морозостойкостью
• водонепроницаемостью;
• продольная напрягаемая арматура из стали;
• классом бетона.

Технология монтажа базовой системы и выбора плит

Возведение основания строительного объекта производится по чертежам.

Рассчитать основание можно по несущей способности почвы или по её деформации. Базовая конструкция объекта проектируется после определения строительных материалов и объёмов. Расчет плиты ленточного фундамента производится исходя из оказываемой нагрузки строения. А также учитывается условие эксплуатации (климат, сейсмическая активность, тип грунта). Габариты ФЛ регламентируется нормами государственных стандартов.

Для монтажа основания производится подготовка траншеи. При выполнении песчаного слоя толщина составляет 10 – 15 сантиметров. Технология монтажа плиты фундамента позволяет не делать песчаной подушки. После установки железобетонных конструкций, на плиты монтируются ФБС  изделия.

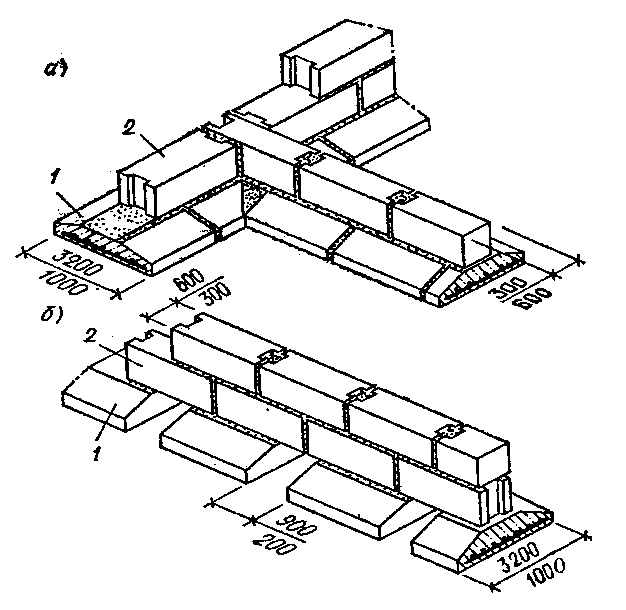

Места соединения подушек заполняется бетонным раствором. Стык блоков ФЛ приходится на середину ФБС. После этого приступают к работам по утеплению и гидроизоляции ленточной системы.

Преимущества

Приемущества использования плит ленточных фундаментов:

•  Способность выдерживать высокие нагрузки веса постройки
•  Простота создания фундамента своими руками
•  Высокий срок службы фундамента
•  Спецтехника может не применяться
•  Устойчивость к негативному воздействию грунтовых вод

Область применения

Плиты перекрытия на ленточный фундамент – это прочный и надёжныё строительный элемент, помогающий снизить нагрузку на грунт. Применение железобетонных подушек целесообразно при возведении объектов различного назначения.

Основная область применения блоков ФЛ – для создания фундамента многоэтажных зданий. Их рекомендуется использовать в следующих случаях:

1. При температурном режиме наружного воздуха до -40 градусов.
2. В сухих грунтах.
3. Рассматриваются регионы с повышенной сейсмической активностью. Не более 9 баллов по шкале Рихтера.
4. Если почва насыщенна водой, болотистая.
5. В грунтах и грунтовых водах с неагрессивным воздействием на железобетонные изделия.

Преимущество железобетонной продукции – увеличение скорости монтажа основания строения.

О компании

ООО «Новотех-Строй» реализует широкий ассортимент материалов для капитального строительства: железобетонные изделия, нерудные материалы, керамзит, бетон, цементный раствор, стеновые блоки, тротуарная плитка и многое другое. В своей работе мы ориентируемся на постоянно растущий спрос со стороны участников строительного рынка.

Ищете железобетонные изделия в Казани с доставкой в кратчайшие сроки? Тогда спешите оставить зявку по телефонам: +7 (843) 290-57-41, +7 (843) 226-77-00!

Гарантии оплата и прочее

«Новотех-Строй» гарантирует качество поставляемой продукции. С каждым клиентом мы заключаем договор, подтверждающий обязательства с обеих сторон.

Мы принимаем оплату как на рассчетный счет, так и наличными.

Мы производим доставку нашей продукции по Казани и Республике Татарстан.

!

Мы используем cookie-файлы. С их помощью мы заботимся о Вас, улучшая работу этого сайта

Плиты ленточных фундаментов ФЛ 10-12-2

Компания “Бетон Проект” гарантирует, что с каждой машиной отправляется паспорт качества на продукцию.

Рейтинг магазина

ФЛ 10 12 2

Несущая способность (до 2,5 килограмм силы/см2) Ширина плиты (100 см.

Гарантия качества Мы предоставляем все документы, и в договоре прописана замена в случае доставки брака

Доставка в срок У нас отложенная система и доставка осуществляется без задерже

Изделия в наличии Большинство товаров в наличии на крупнейшем складе строительных материалов

Нежная доставка Аккуратно доставим любое изделие. При порче изделия в процессе доставки осуществляется замена

Агентское вознаграждение При покупке у нас вы получаете 1000 руб на телефон

Оплата при получении товара Вы можете оплатить свой заказ после получения, предварительно проверив целостность

Описание изделия

Плиты ленточных фундаментов ФЛ 10-12-2 — это железобетонное изделие. Плита фундамента одна из самых прочных бетонных плит. Они применяются для строительства ленточных фундаментов различных зданий. Плиты служат опорной конструкцией для фундаментных блоков и связующем звеном между грунтом и блоками ФБС.

Маркировка изделия

Для примера маркировки плиты ленточных фундаментов, рассмотрим «ФЛ 10-15-2», где:

• ФЛ — железобетонная плита фундамента;
• 10 — ширина плиты в дм.;
• 15 — длина плиты в дм.;
• 2 — группа несущей способности изделия (всего 4 группы).;

— Как узнать цену доставки?
   Доставка рассчитывается исходя из удаленности Вашего объекта, от склада, а так же тоннажа и габаритов изделий. Мы в течении 3х минут рассчитаем ваше предложение с доставкой и выставим Вам коммерческое предложение.

— Откуда берется цена доставки?
   Доставка рассчитывается исходя из удаленности объекта от склада завода. Стоимость доставки делится на количество позиций исходя из веса изделия, заказав 1 изделие, вся стоимость доставки упадет на него, если же в заказе 10 позиций, цена доставки в равной степени распределится по этим 10-ти позициям.

— Откуда везете?
   Доставка осуществляется напрямую с производства. Производство находится в г. Сафоново Смоленской области и всегда готово принять Вас в гости.

— Что за завод? Как называется?
   Продукция изготавливается на нашем собственном производстве. Завод носит название нашей компании, Завод ЖБИ «Бетон Проект» и находится в г. Сафоново Смоленской обл. Вы всегда можете приехать к Нам на производство и лично убедиться в качестве нашей продукции. Так же вы можете оплатить продукцию напрямую на производстве.

— Почему цена выше некоторых конкурентов?
   У нас самая низкая цена на изделия ГОСТ в центральном регионе. Многие производители снижают качество изделий в пользу цены. Если Вы нашли цену дешевле, всё просто! Значит это цена не на ГОСТ-качество. Цена изделия складывается из нескольких составляющих. Главным из них является себестоимость материала, которая определяет эксплуатационные и технические характеристики продукции. В цену входит стоимость рабочей силы, использование форм, доставка нерудных материалов на завод, доставка металла. Мы в любой момент готовы предоставить полноценную техническую раскладку любого изделия, где отражена стоимость всех составляющих. Бетон Проект — единственная компания на рынке ЖБИ, кто идет на предоставление подобных данных.

— Почему нельзя заказать меньше 15 тысяч? Вы работаете только оптом?
   Некоторые позиции изготавливаются в ограниченных объемах. А те позиции, которые производятся на склад, мы отгружаем именно со склада завода. Складские помещения по областям – это прямое неразумное удорожание цены. Поэтому доставка изделий на объект прибавляет значительную стоимость к продукции. Нами было высчитано, что при заказе более 15 тысяч, выгода от приобретения продукции у Нас, становиться больше. Даже если Ваш объект находится очень далеко от нас. Если же у Вас небольшая заявка (менее 15 тысяч) по продукции, которая изготавливается в Вашей области или которая находится на складе Торгового Дома в Вашей области, дешевле будет приобрести продукцию на ближайших заводах.

— Где можно забрать?
   Самовывоз производится с нашего произвосдтва в г. Сафоново Смоленской обл.

— Есть ли у Вас склад в Москве?
   У нас отсутствует склад в Москве или Московской области, т.к. это будет негативно сказываться на стоимости товара, потому что будет влечь за собой дополнительные расходы.

— Вы работаете с НДС?
   Да, компания ООО «Бетон Проект» работает на ОСНО и является плательщиком НДС. Все цены на сайте указаны с учетом НДС.

Отзывы о магазине Beton Project

Достоинства:

Очень легко работать, заказал, оплатил привезли

Комментарий:

Заказывал плиты ВП для покрытия теплотрасы, оплатили по б\н, мне назначили дату поставки, плиты приехали во время, нареканий нет

Недостатки:

не обнаружил

Достоинства:

приемлемые цены и хорошее качество продукции, оперативная доставка, грамотная разгрузка

Комментарий:

Недостатки:

Посмотреть все отзывы . ..

Поверхностные фундаменты

горячие новости

Поверхностные фундаменты или неглубокие фундаменты — это основной тип фундамента, который передает строительные нагрузки на грунт очень близко к поверхности, а не на глубокие слои грунта, как это делают глубокие фундаменты. К этому типу относятся: ленточный фундамент, плитный фундамент, столбчатый фундамент и столбчатый фундамент.

Ленточные фундаменты, обычно применяемые в жилых домах, имеют нижнюю часть шире несущих стен фундамента, которые их поддерживают. Эта более широкая часть «распределяет» вес здания по большей площади для большей устойчивости.

Проектирование и планирование ленточных фундаментов контролируются несколькими факторами, главным из которых является вес (нагрузка) здания, которое должно быть усилено, распространение мягких слоев вблизи поверхности и распространение слоев вблизи поверхности, которые размер может измениться из-за морозного набухания и процесса набухания-усадки.

Эти фундаменты обычно используются в жилых домах с подвалами и во многих коммерческих зданиях. Но это неэффективно для высотных зданий. Ленточный фундамент называется ступенчатым, когда его высоты изменяются в ряду градусов по вертикали, чтобы следовать особенностям уклона участка или чтобы соответствовать изменениям слоев грунта.

Конструкция ленточного фундамента

Ленточный фундамент (непрерывный фундамент):

— Этот тип фундамента применяется при строительстве зданий с несущими стенами, и выполняется путем рытья траншеи в земле под каждую стену здания. Теория этого типа фундамента зависит от передачи нагрузок здания на грунт через стены, и поэтому необходимо продолжение фундамента под весь низ стен, чтобы добиться распределения нагрузок на как можно большую площадь земли. насколько это возможно. К этому типу фундамента прибегают в настоящее время в небольших жилых домах, поскольку он дает ограниченные возможности, особенно по высоте здания, или использованию больших проемов или морей, а его применение иногда неэкономично.

Принципы проектирования ленточных фундаментов:

Первый принцип: При проектировании этого типа фундамента необходимо работать над увеличением ширины стены, соприкасающейся с поверхностью фундамента, чтобы гарантировать, что напряжение грунта превышает нагрузки здания. Стена с учетом того, что минимальный размер верхней поверхности фундамента от поверхности земли в этой системе составляет не менее 45 см, чтобы позволить перекопать верхний слой почвы под культивацию и согласовать его с бюджетом земли, требуемым в проекта, а также необходимость безопасности фундаментов и их удаление от аварий или их расстояние от поверхности промерзания в случае зданий, установленных в холодной стране.

— Принцип второй: В конструкции этого типа глубина бетона фундамента (X) не менее горизонтальной части снаружи стены (R) с каждой стороны, иначе в основании фундамента возникнет трещина фундамент за счет сдвига, происходящего под углом 45 градусов.

— Третий принцип: При изготовлении сплошного основания из железобетона арматурная сталь основания всегда должна располагаться в нижней части основания (зона растяжения), так как сопротивление железа растягивающим нагрузкам намного больше, чем сопротивление из бетона.

Четвертый принцип: При относительно больших нагрузках переход от стен к бетонному основанию необходимо учитывать постепенно, чтобы избежать разрушения основания. Фундамент в этом случае называется ступенчатым.

Пятый принцип: Фундаменты новых зданий должны располагаться в стороне от линии силы нагрузки старых фундаментов.

Принцип шестой: При устройстве фундаментов на наклонных участках можно работать на одном горизонтальном уровне или на постепенном. Уравнение обратной засыпки с земляными работами позволяет избежать проектирования стены, которая выше склона, в качестве опорной стены, а также не поднимать цокольный этаж до самой высокой точки на склоне земли. Ступенчатые фундаменты используются для снижения затрат на земляные работы и фундаментные стены.

Ленточный фундамент предназначен для несущих стен, а не для колонн

Ленточный фундамент в обоих направлениях Вы можете уменьшить вертикальные силы, используя правило px=pLxIx/LxIx+LyIy Нет необходимости принимать все силы в X

Маты распределяют большие нагрузки на колонны и стены по всей площади конструкции для более низкого давления на швы по сравнению с традиционные ленточные фундаменты. Коврик можно положить у поверхности земли или под погребом. В высотных зданиях шиферные фундаменты могут иметь толщину в несколько метров, с утолщением арматуры для обеспечения относительно равномерного распределения нагрузки.

1- Состоит из двух листов, нижнего и верхнего каждого листа, и покрытия, похожего на плоскую плиту

2- Нижняя сетка, где дополнительное железо находится у колонн и соединений посреди моря

3- Что касается верхней сетки, то дополнительное железо будет в центре плиты и соединения у колонн

4- Предпочтительно использовать шампур на всю длину, но, конечно, с учетом условий армирования на доске. * Стулья по-прежнему используются для переноски верхней перекладины. Минимальный диаметр арматурной стали для стульев 12 мм. Он всегда либо равен, либо больше диаметра несущего его железа, являющегося верхней перекладиной, а длина его ножки не менее примерно 30 см

Примечание. В платье приглашения противоположны обычному рисунку приглашения, что означает

Крутящий момент над опорой направлен вниз, крутящий момент в центре плиты направлен вверх

Это делается в соответствии со следующим ступени))

1- Земляные работы должны быть завершены на требуемых уровнях и с шириной нормальной стяжки, обеспечивая доступ к уровню грунта, необходимому для фундамента.

2- Ровный бетон первого слоя или шпатлевки заливают предусмотренной толщиной и техническими характеристиками слоями не более 20 см с хорошей трамбовкой и обильным опрыскиванием водой в течение 3 суток через 24 часа после заливки.

3- Армированная штукатурка определяется стеной в полкирпича (сплошная 6*12*25 см)

4- Стена изнутри и обычная шпаклевка, заключенная внутри стены, окрашивается битумом.

5- Напрягающие элементы должны быть изготовлены из обычного бетона толщиной 7 см в качестве бетонного покрытия.

6- Вооружение армированного брезента по чертежам, а вооружение его обычно из двух верхней и нижней сетки для сопротивления растягивающим напряжениям в его верхней и нижней поверхностях, с работой железных стульев (диаметрами не менее диаметр железа, используемого в двух сетках), чтобы нести струны и верхнюю сетку и установить их на необходимой высоте

7- Знаки колонн и стен выполняются с верхней сеткой, длина которой равна длине планки 65 фи или 1 м, в зависимости от того, что больше.

8- Мы можем заменить цементные кирпичи и определить стороны армированной штукатурки деревянными сторонами опалубки, такими как отдельные усиленные основания.

9- Армированное основание должно быть залито в пропорциях, уровнях и толщине в соответствии с запросом, принимая во внимание, что вся арматура должна быть покрыта бетоном.

10- С учетом изготовления покрытия (бетонного покрытия) 5 см — 7 см с использованием сухожилий и бисквитов.

11- Обильно сбрызгивать повязку водой в течение 3 дней через 24 часа после ее наливания.

12- Следует учитывать, что любой конец полосы арматурной стали должен быть оставлен для удлинения или соединения другой части фундамента или для завершения заливки.

Наземная бетонная плита

Плиты перекрытий или Плавающие плиты  – метод, используемый в строительстве, при котором бетонная плита служит основанием здания и формируется путем установки опалубки в грунт. Бетон помещается в форму, не оставляя пространства между землей и зданием. Этот тип фундамента часто можно увидеть в более теплом климате, где промерзание и оттаивание не важны и где нет необходимости в подземных тепловых расширениях. Фундамент с защитой от мороза (или FBSF), который используется в районах, где вероятно набухание от мороза, представляет собой форму грунтованной бетонной плиты.

Преимущество плитного пола заключается в том, что он дешев и долговечен, и считается, что он менее подвержен заражению термитами, поскольку в нем нет полых пространств или деревянных каналов, идущих от пола к кладке (при условии, что доски внахлест и т. , не доходить до земли в наружных стенах).

Минусами являются отсутствие доступа к служебным пристройкам внизу и возможность значительных теплопотерь, так как температура грунта падает значительно ниже внутренней температуры, а очень малая высота здания подвержена паводковому ущербу даже в случай умеренного дождя. Реконструировать или расширить такое здание может быть сложнее. В долгосрочной перспективе оседание (или оседание) может стать проблемой, поскольку фундамент из бетонной плиты нельзя легко поднять для ремонта; Надлежащая утрамбовка почвы перед заливкой может уменьшить это. Плита может быть отделена от температуры грунта с помощью изоляции, путем заливки бетона непосредственно на изоляционный слой (например, листы экструдированного пенополистирола) или могут быть установлены тепловые расширения (например, система гидравлического обогрева) в плите.

Земляные фундаменты чаще всего используются в районах с обширными глинистыми грунтами. Фактически, приподнятые конструкционные плиты лучше всего работают на обширных глинистых грунтах и ​​обычно принимаются инженерным сообществом в качестве земляного фундамента, предлагающего лучшее соотношение цены и качества в системе модульного дома, такой как пригород. Структурные приподнятые плиты обычно используются в специально спроектированных домах или домах с подвалами.

Медные трубы, часто используемые для транспортировки газа и воды, вступают в реакцию с бетоном в течение длительного времени, труба медленно изнашивается, пока не сломается. Это может привести к тому, что обычно называют утечкой плиты. Это происходит, когда трубы начинают протекать изнутри плиты. Признаки протечки плиты варьируются от необъяснимых влажных пятен на ковре до падения давления воды и обесцвечивания внешних стен фундамента. Медная труба должна быть отрицательный   (т. е. изолированный  ) или проходит через трубопровод или продолжается в здание над плитой. Электрические проводники внутри плиты должны быть прочно водонепроницаемыми, так как они проходят ниже уровня земли, и провода могут быть подвержены воздействию грунтовых вод.
