Плиты фундамента толщина: толщина, расчет высоты слоя для дома

Содержание

Толщина плитного фундамента | «Арт Строй Дизайн»

При строительстве гаража или загородного дома одним из этапов является выбор типа фундаментной конструкции. Если грунт на участке «сложный» с природными особенностями, то наиболее подходящим вариантом будет возведение плитного фундамента. Данный блок выступает как наиболее дорогостоящий вариант, так как потребуется значительно больше материалов, чем на другие типы основания дома. Однако залить плиту под дом своими руками – не составит труда даже человеку, далекому от строительства и не имеющему никакого опыта в подобных работах, что является несомненным преимуществом данных фундаментов.

Особенности обустройства плитных фундаментов

Плитный фундамент представляет собой монолитную плиту под всей площадью дома. Он имеет наибольшую опорную площадь и обеспечивает устойчивость строения даже на самых «сложных» грунтах.

Толщина плитного фундамента может зависеть от многих факторов и меняться от 10 см.

– для небольшого гаража до 20-25 см. – для тяжелых загородных домов, возводимых на плохих пучинистых грунтах. Если толщина промерзания грунта достаточно большая, а почва плохая, то в исключительных случаях толщину фундаментной плиты можно увеличить до 40-50 см. Дальнейшее увеличение толщины приведет только к чрезмерной нагрузке на грунт. При соответствующем утеплении такой фундамент не даст грунту под строением промерзнуть, и сделает проживание в доме комфортным в любые морозы.

Основные этапы возведения плиты фундамента

Итак, на толщину плитного фундамента оказывают влияние многие факторы. Большинство характерных особенностей выявляется при проведении инженерно-геологических изысканий.

Укажем основные факторы влияния:

  • Особенности климата;
  • Особенности конструкции возводимого здания или сооружения;
  • Особенности грунтов;
  • Технико-экономические показатели;
  • Обеспечение надежности и прочности конструкции должно учитывать факторы различных деформирующих воздействий.

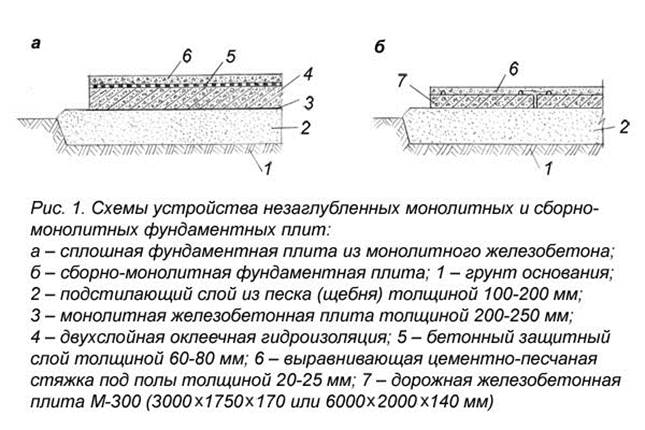

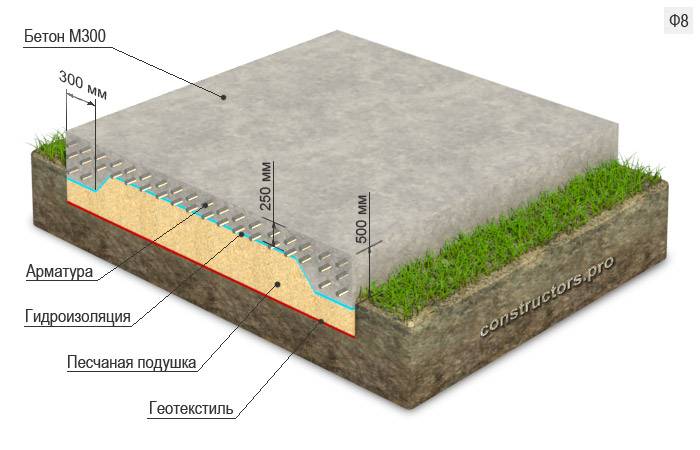

Под всем основанием дома обустраивается подушка из песка и щебня, которую необходимо тщательно утрамбовать. Далее проводится обязательная гидроизоляция фундамента, достаточно использовать такие материалы как рубероид или пленка. Если строительство дома проходит в условиях климата с низкими температурами, то поверх гидроизоляции укладывают утеплитель из пенопласта. Такое же утепление необходимо выполнить и со всех боковых сторон. Правильное утепление и гидроизоляция обеспечат максимальную защиту фундаментного строения от промерзания в зимний период.

Толщина плитного фундамента будет изменяться в зависимости от правильного проведения армирования, так как с помощью ребристой арматуры можно получить более жесткую и прочную конструкцию. В отличие от ленточного фундамента ребристую арматуру укладывают как вдоль, так и поперек всего основания. Это объясняется тем, что плитный фундамент испытывает продольные и поперечные нагрузки. Арматура укладывается в два слоя в верхней и нижней части основания.

В последнюю очередь производят заливку бетоном. Целесообразно брать марку бетонной смеси не ниже М 300.

Таким образом, учитывая все факторы, можно определить оптимальную толщину плитного фундамента, сведя к минимуму расход строительных материалов и трудозатраты на его возведение.

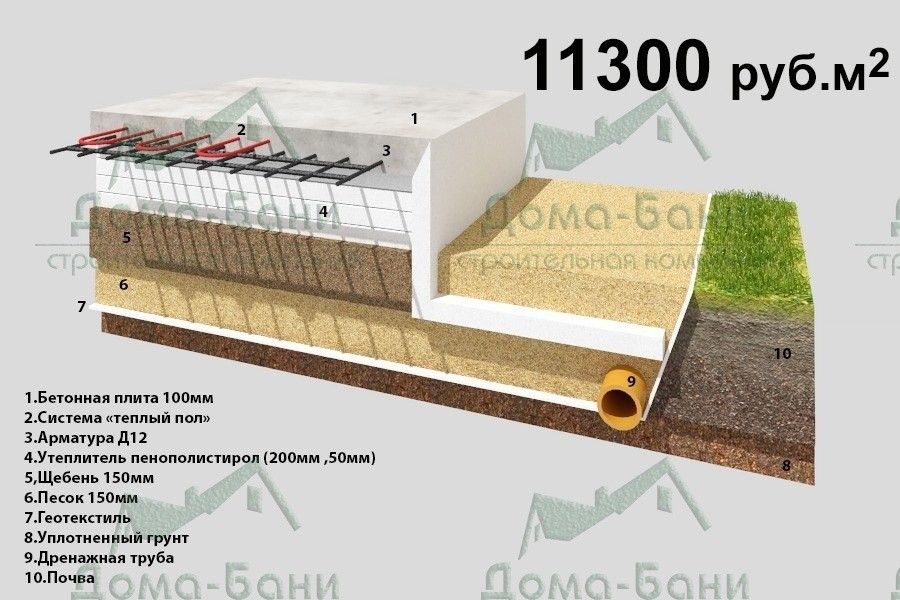

Стоимость плитного фундамента
Тип фундамента Единица измерения Стоимость в рублях
1 Монолитная плита м2 4700
Полезная информация о плитном фундаменте

Толщина фундамента для двухэтажного дома: точные расчёты

Фундамент, безусловно, самая важная часть будущего дома. Именно от него зависит насколько прочной и долговечной будет постройка. Помимо этого, перед строительством необходимо произвести подготовительные работы, в которые входит: анализ почвы, расчет несущей нагрузки, выбор оптимального места на участке. Исходя из полученных результатов, определяют, какая толщина фундамента для двухэтажного дома должна быть выбрана.

Монолитный фундамент

Даже если двухэтажная постройка будет возводиться из бруса, ее общий вес представляет собой достаточно существенную нагрузку для основания дома, а потому желательно выбрать монолитный тип фундамента. Естественно чтобы все сделать правильно, необходимо знать какая толщина монолитного фундамента для двухэтажного дома должна быть выдержана.

Для начала стоит рассмотреть типы фундамента:

  1. Для основания могут быть использованы железобетонные блоки, армирующиеся непосредственно на месте стройки с помощью арматурных прутков.
  2. Но чаще владельцы индивидуальных домов предпочитают заливать цельную монолитную плиту на месте стройки. Благодаря этому получают прочную и основательную монолитную плиту.

Монолитный фундамент может быть заложен двумя способами: мелкого заглубления и наоборот сильно заглубленный. Для деревянных домов можно применить и мелко заглубленный тип монолитного фундамента. Он уходит в землю не более чем на 60 см. но стоит сделать небольшую поправку.

Такие основания допустимо закладывать на идеальных по своему составу грунтах, которые обладают достаточной плотностью. В остальных случаях независимо от легкости постройки и используемых для нее материалов следует обязательно проанализировать свойства почвы. Есть такие места, в которых даже легкую баню приходится ставить на прочный и сильно заглубленный ленточный фундамент.

Сильно заглубленный монолитный фундамент обеспечивает не только правильное распределение несущей нагрузки, но и отличную устойчивость на почвах, которые не обладает хорошей устойчивостью.

Расчет толщины для плиты фундамента

Для того чтобы знать, какая толщина фундамента необходима для ваших условий, требуется изначально узнать следующие данные:

  • глубину промерзания почвы;
  • тип грунта;
  • уровень расположения грунтовых вод.

Для расчета необходимой толщины, к глубине промерзания прибавляют 600 мм.

Если на участке для строительства преобладают неустойчивые пучинистые почвы, то целесообразно заливать одну сплошную монолитную плиту под всю площадь здания. Такое основание помогает отлично распределить нагрузку. Минус у столь прочного основания только один – высокая стоимость, но экономить на самом главном элементе всего будущего дома. Все же не стоит.

Толщина плиты такого фундамента рассчитывается по другой схеме.

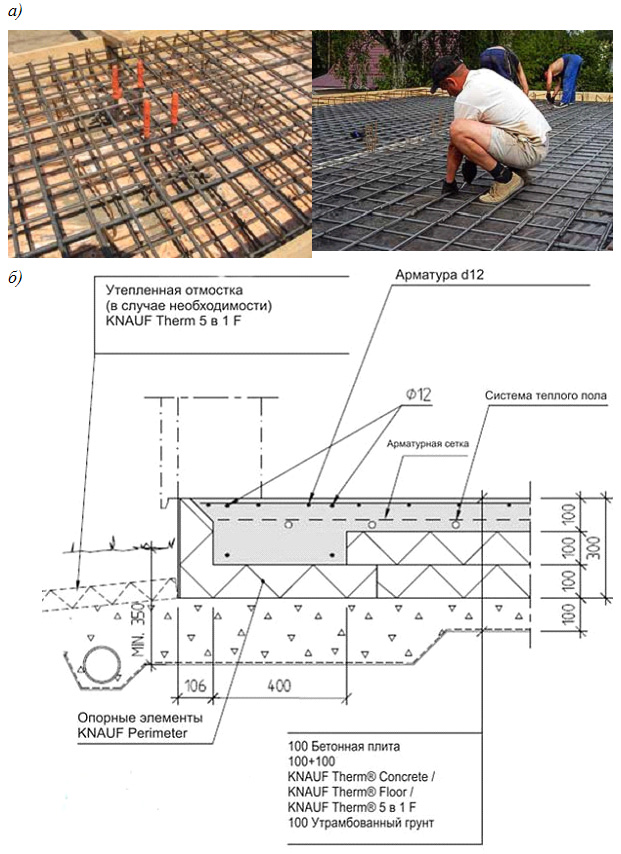

  1. В плиту закладывается две арматурные сетки, расстояние между которыми не должно иметь значение меньше 70 мм.
  2. Над верхней и под нижней арматурной сеткой обязательно следует устраивать защитный слой, имеющий размер 50 мм.
  3. Учитывается размер и самих прутков для будущей арматурной сетки. Для стандартных прутков он равен 12 мм.

Исходя из данных значений, толщина плиты составит 218 мм (70+50+50+12+12+12+12 или проще 70+50х2+12х4).

Несмотря на высокую стоимость, монолитные фундаменты являются самыми прочными и обладают целым рядом достоинств по сравнению с тем ленточным основанием глубокого заложения.

  1. Фундаменты из монолитных плит выдерживают большие несущие нагрузки, равномерно распределяя их по всей площади основания.
  2. Цельная платформа практически не подвергается деформации, а это дает гарантию от возникновения трещин или сколов на стенах здания.
  3. Основание плиты может использовано в качестве пола для цокольного этажа.
  4. Основание из цельной плиты идеальное решение для придания прочности всей конструкции на неустойчивых, пучинистых почвах. Они также являются достаточно простым выходом из положения в климатических зонах, где глубина промерзания почвы достаточно большая. В таких зонах между бетонным основанием и грунтом обязательно устраивают слой теплоизоляции.

«Подушка» под основание

Не стоит забывать о том, что помимо такого параметра, как толщина ленточного фундамента необходимо произвести расчет толщины и подушки под него. В этом случае все точно также зависит от типа почвы. Если песчаный грунт, как известно не подвержен изменениям, то в надежности основания можно быть уверенным, а вот на пучинистой почве все намного сложнее.

Глинистые почвы, или зоны в которых грунтовая вода расположена близко к поверхности, в морозы подвергаются сильному пучению, что сказывается и на основании здания. Также такие почвы подвергаются изменениям не только зимой, но и осенью и даже летом. Например, при обильных дождях они набухают, а в засуху наоборот оседают, из-за этого разница в отметках грунта может составлять 10-15 см.

Разумеется, при неправильно возведенном основании столь значительные изменения почвы не останутся не замеченными и скорее всего, приведут к тому, что фундамент не выдержит нагрузки и лопнет.

Для предотвращения неприятностей, ленточный фундамент не только закладывают на глубину ниже промерзания грунта, но и устраивают под ним песчаную подушку.

Расчет толщины

Благодаря своим свойствам нижний песчаный слой защищает фундамент от поступления излишней влаги и равномерно распределяет нагрузку. Какова же толщина подушки фундамента?

Здесь все зависит от веса общей конструкции и колебания почвы в результате изменения погодных условий. Толщина подушки основания варьируется в пределах 20-60 см.

Делать основание под фундамент из песка несложно. Для этого нужно использовать песок только крупных фракций. Стены вырытой траншеи, перед засыпкой туда песка, стоит изолировать при помощи геотекстиля, чтобы предотвратить осыпание стенок, а также перемешивания частиц суглинистого или глинистого грунта с песком.

Если на участке преобладают пучинистые грунты, то желательно предварительно увлажнить песчаный слой и только потом выкладывать в траншею, не забывая тщательно утрамбовывать. Трамбовка должна выполняться с сохранением ровной горизонтальной поверхности основания из песка.

Когда все работы по выравниванию песчаного слоя и утрамбовыванию закончены, можно переходить к непосредственной заливке фундамента.

Прочный фундамент

Следует отметить, что для долговечности и прочности знать, какая должна быть толщина фундамента для двухэтажного дома недостаточно. Необходимо позаботиться и о дополнительной гидроизоляции основания.

Если строительство не является основной специальностью, произвести правильные расчеты и учесть все нюансы очень тяжело, поэтому расчеты следует выполнять задолго до начала строительных работ.

Очень часто можно встретить последствия неправильного заложения основания для дома, которые проявляются после первой зимовки и наиболее частой причиной является экономия хозяином дома средств на устройство основания.

К примеру, возведенный ленточный фундамент на глубину 60 см. при глубине промерзания грунта в 110 см, с построенным двухэтажным зданием из бруса приведет к тому, что основание просто не выдержит нагрузки и растрескается.

Далее владельцу придется принимать меры по укреплению фундамента и дополнительной арматурной окольцовке по всему поясу. Поэтому самым важным этапом при строительстве являются геологические изыскания, которые позволяют исследовать свойства грунта и определить глубину промерзания. Неглубокий фундамент будет способствовать и тому, что подвальное помещение будет постоянно промерзать, так что впоследствии придется заняться и дополнительным утеплением нижнего этажа.

Определив свойства грунтов, расположенных на вашем участке, вы сможете легко рассчитать какая должна быть толщина фундамента в этой зоне. И не забывайте о том, что при устройстве основания ленточного типа, необходимо чтобы фундамент был выше уровня земли, как минимум на 30 см.

И ни в коем случае не экономьте на средствах, даже если вам очень не повезло с грунтом и предварительные расчеты показали, что возводить придется монолитное основание. Прочный фундамент, это в первую очередь высокий показатель безопасности всего дома, а потому он должен соответствовать всем требованиям. Кроме того, ремонт фундамента, на возведении которого вы пытались сэкономить может обойтись вам в стоимость возведенного основания.

Толщина фундаментной плиты: рассчет, высота фундамента

Толщина монолитной фундаментной плиты рассчитывается при помощи СНиП 2.02.01-83 Основания зданий и сооружений. На этом этапе расчетов мы сломали головы и свернули кровь. На запрос «Как рассчитать толщину фундаментной плиты» доблестный Google выдаёт статьи с описанием алгоритма вычислений. Но очень многие из них описаны либо слишком сложным профессиональным языком, в котором трудно разобраться, либо довольно лёгким языком копирайтера, который не разобрался в теме, по пути потерял часть данных, но профессионалов кое-как пересказал.

Расчёт толщины плиты фундамента нужно начать с сопоставления суммарного давления от здания и оптимального значение нагрузки на грунт. Это если по-научному, а если по-свойски, нужно примерно посчитать, насколько тяжёлым будет здание и соотнести это с тем, насколько грунт на вашем участке хорошо справляется с нагрузкой.

Плита должна быть не слишком тяжёлой, чтобы не утяжелять общую конструкцию дома и не продавливать грунт под собой. Но и не слишком лёгкой, чтобы дом не болтался, как поплавок, в особенно мокрые периоды.

Фундаментная плита под дом: расчет толщины

Максимальный вес нашего дома – 70 тонн (вес стен, крыши, стяжки, штукатурки, окон, дверей, возможной снеговой нагрузки и т.д., но без учёта фундамента). Это максимальный-максимальный вес.

Площадь нашего плитного фундамента – 48 метров квадратных.

Чтобы высчитать с какой силой дом будет давить на грунт нужно:

70 тонн / 48 м² = 1,458 тонн/м²

Далее для удобства работы с цифрами переводим тонны в килограммы, а метры квадратные в сантиметры, ибо давление на грунт исчисляется в кг/см²

1,458 тонн/м² = 0, 145 кг/см²

Теперь сравниваем своё 0, 145 кг/см² с оптимальной нагрузкой на грунт. Так как в грузинской деревне с геологами дефицит, профессионально наш грунт никто не оценивал, но мы решили самостоятельно сделать геологию участка и на всякий случай берём коэффициент пористого и текучего суглинка (то есть грунта, который наиболее впечатлительно реагирует на нагрузку).

Согласно таблицы 3, приложения 3 к СНиП 2.02.01-83 Основания зданий и сооружений расчетное сопротивление пористого и текучего суглинка составит Ro = 1 кг/см2. Если вдруг сопротивление грунта будет выше в несколько раз, то страшного в этом ничего нет. Дом дольше простоит.

Находим разницу между этими величинами :

1 кг/см² – 0, 145 кг/см² = 0, 855 кг/см²

Теперь 0, 855 кг/см² умножаем на площадь фундамента – 480 000 см², чтобы определить вес плиты:

0, 855 кг/см² * 480 000 см² = 410 400 кг

Далее вес нашего фундамента делим на средний удельный вес армированного бетона – 2500 кг/м3, чтобы вычислить оптимальный объём фундамента:

410 400 кг / 2500 кг/м3 = 164,16 м3

Объём фундамента делим на площадь плиты (уже в метрах) и получаем предположительную толщину плиты

164,16 м3 / 48 м² = 3,42 м

Далее рекомендуют округлить до любого ближайшего значения кратного 5-ти, то есть в нашем случае плита может ровняться аж 3 метра 40 сантиметров.

Это не означает, что мы, как сумасшедшие должны лить 3-хметровую фундаментную плиту. Это означает, что наш грунт может вынести, куда большую нагрузку, чем наш дом.

Максимально возможную высоту монолитной плиты фундамента мы определили. Теперь пора выяснить минимальную толщину фундаментной плиты. У нас ведь нет цели закопать в землю, как можно больше бетона?

Если по расчетам толщина плитного фундамента превышает 0,35 м, то это повод задуматься о том, есть ли смысл выбирать именно плиту. Возможно, экономически выгоднее в данных условиях сооружать другой тип фундамента. О том, почему мы, несмотря на расчёты, предпочли плиту ленточному или столбчатому фундаменту, мы пишем в статье «Фундаментная плита своими руками: разметка, земляные работы»

Минимальная толщина плиты фундамента

На профессиональных строительных ресурсах пишут о толщине фундаментной плиты от 10 до 35 сантиметров. Уменьшать высоту плиты не стоит, потому что есть риск раскола плиты под воздействием веса самого здания. Увеличивать – тоже нецелесообразно, потому что это влечёт за собой перерасход материалов, рабочей силы и создаёт излишнюю нагрузку на грунт.

Перекопав массу информации на форумах, мы нашли несколько отзывов о фундаментной плите от самостройщиков, которые живут с таким типом фундамента уже несколько лет, то есть рассказывают, как оно в эксплуатации.

Собрали такую информацию:

  • 30 сантиметров заливают для больших тяжёлых домов, с двумя этажами, бетонным перекрытиями и так далее. Масса такого дома может достигать 700 тонн (для сравнения, наш дом – не больше 70 тонн)
  • 10 сантиметров подходит для сарайчика или небольшой баньки.

Выходит, наш формат – 15-20 сантиметров толщины. Продолжаем анализ.

Минимальная толщина фундаментной плиты допустима:

  1. Если глубина промерзания грунта менее 1 метра. Наш дом строится в южном климате, грунт не промерзает вовсе, не пучинится, значит, нагрузки на излом на фундамент не будет
  2. Если вы используете бетон марки не ниже М300
  3. Если вы строите небольшой одноэтажный дом из лёгких материалов (каркасник, газоблок, керамзитные блоки)
  4. Если заложена щебёночная и песчаная подушка под плиту
  5. Если нагрузка по плите распределена равномерно. Фундамент должен выдерживать нагрузку не только на сжатие, но и на изгиб. Чем больше длина наружных стен, тем выше вероятность раскалывания монолитной плиты. В нашем случае, домик небольшой, а значит переживать за это не стоит. К тому же в планировке дома мы предусмотрели дополнительную, пятую несущую стену, которая проходит в аккурат по центру дома. Это значит, что нагрузка будет максимально равномерно распределена

Таким образом, мы не нашли аргументов в пользу увеличения объёма плиты и остановились на толщине в 15 сантиметров. С учётом 30 сантиметровой щебёночной подсыпки – это должны быть достаточно надёжным основанием для нашего дома.

Подушка под фундамент из щебня своими руками

Любопытные задачки

Задача№ 1. Дано:

Толщина плитного фундамента для дома равна 15 сантиметрам. Площадь плиты 48 метров квадратных. Вес дома (стены, крыша, стяжка, перегородки и т.д.) около 70 тонн. Какое давление на грунт оказывает этот дом?

Решение:

Вычисляем объём фундамента:

15 см * 480 000 см² = 7 200 000 см3 (7,2 м3)

Умножаем объём на средний удельный вес армированного бетона – 2500 кг/м3, чтобы получить вес фундамента:

7, 2 м3 * 2500 кг/м3 = 18 000 кг

Складываем вес дома и вес фундаментной плиты:

70 000 кг + 18 000 кг = 88 000 кг

И делим вес всего здания на площадь основания, чтобы вычислить давление всего сооружения на грунт:

88 000 кг / 480 000 см² = 0, 2 кг/см²

Ответ: Этот дом оказывает давление на грунт  0, 2 кг/см²



Задача№ 2. Дано:

Представим человека, со среднестатистическими показателями: размер стопы – 39-40, вес – 60 килограммов. Какое давление на грунт будет оказывать этот человек, стоя на одной ноге?

Решение:

Стопа такого человека = 200 см² (примерно, с учётом изгибов, 8 см в ширину и 25 см в длину, измерено опытным путём)

Делим вес человека на площадь стопы, чтобы вычислить давление на грунт:

60 кг / 200 см² = 0,3 кг/ см²

Внимание вопрос! Наш дом или человек давит на грунт сильнее? Пишите в комментариях свой ответ!
Теперь вы знаете, какие задачки мы придумываем дождливыми зимними вечерами.

Опалубка для фундаментной плиты своими руками

Авторы: Никита и Анастасия Кузнецовы

расчет толщины, подушки и материалов

Устройство монолитной плиты в качестве базы под строящийся дом является наиболее надежным видом основания. Чтобы провести правильный расчет плитного фундамента, необходимо знать специфику работ по его организации, тип грунта на участке строительства, а также обладать некоторыми данными о характеристиках будущего здания.

Если при строительстве дома необходима максимальная надежность на нестабильном грунте, монолитный фундамент идеальный вариант.

Сбор необходимой информации

Логика подсказывает, что прежде чем начать строительство, необходимо спроектировать дом и вычислить нагрузки на фундамент.

Обычно этим занимаются в проектном бюро, и выдают уже готовые габариты устройства основания. Если вы решили провести расчет фундаментной плиты самостоятельно, ознакомьтесь с основными этапами вычислений.

Чтобы правильно рассчитать толщину основания необходимо знать следующие данные:

  • тип почвы, глубины промерзания грунта;
  • массу будущего строения и площадь его соприкосновения с фундаментом;
  • вес возможных переменных нагрузок: снег, мебель, людская проходимость.

Особенность данного типа конструкции в том, что при строительстве на песчаных грунтах вес плиты не включается в общую массу дома, на глинистых почвах включают половину веса плиты, а на плывучих грунтах в расчет принимается вес строения с полной массой монолитного основания.

Выяснив или вычислив необходимые значения и не получив при этом противопоказаний к устройству монолита, переходим к расчету толщины плитного фундамента.

Определение толщины монолитной плиты основания

Как правило, при частной застройке принимаются усредненные величины. Для наиболее распространенных видов конструкций они указаны ниже

Этажность и материал стен зданияТолщина фундаментной плиты (мм)Армация
Легкие постройки: веранды, хозяйственные помещения, гаражи150один ряд сетки
Двухэтажные легкие дома (пено- или газобетон, каркасные)250объемно в два уровня
Двухэтажные дома из кирпича и бетона с тяжелыми перекрытиями300объемно в два уровня

При этом данные значения справедливы:

  • для грунтов с нормальной несущей способностью;
  • диаметр прутка армирования для легких строений 10 мм;
  • диаметр горизонтального стержня для двухэтажных строений 12-16 мм;
  • размер стороны ячейки сетки армирования 0,1 м;
  • вертикальный прут берется размером 8 мм.

Если здание не подходит под типовые данные, можно воспользоваться онлайн калькулятором.

Армирующую сетку в монолитных плитах фундамента не принято сваривать. Чаще её вяжут специальной проволокой, что дает дополнительную гибкость основанию.

Глубина залегания основания

Плитный фундамент принято относить к мелкозаглубленным. Как правило, верхний уровень заливки выводится вровень с поверхностью почвы. Исключения бывают в случае обустройства подвальных помещений в домах с монолитным плиточным основанием, в таких случаях плиту опускают на высоту подвального этажа с учетом толщины монолитной плиты самого основания.

В остальных случаях после расчета толщины плиты фундамента высчитывают глубину выемки грунта для котлована. Данная величина складывается из следующих показателей:

  1. Песчаная подушка. Высота одного слоя песка 0,15 м, обычно выкладывают не менее 2 слоев, каждый тщательно утрамбовывая.
  2. Подбетонная основа. Выполняется с целью выравнивания поверхности и для гидроизоляции, чтобы предотвратить утечку молочка из бетона монолитной основы. Для двухэтажного дома минимальная толщина подбетонки 0,07 м.
  3. Гидроизоляция рубероидом в 2 слоя крест-накрест.

Путем несложных вычислений получаем минимальное значение глубины котлована для двухэтажного кирпичного дома: 0,15+0,15+0,07+0,3= 0,67 м.

Материалы для плиты

Арматура для фундамента должна быть не менее 8 мм в диаметре

Расчет толщины плитного фундамента необходим для того, чтобы понять количество материалов для его устройства, а значит – его стоимость в целом. На примере разберем порядок вычисления объемов стройматериалов.

Для строительства двухэтажного дома 7 на 8 м производится устройство:

  • песчаной подушки в два слоя толщиной 0,3 м;
  • подбетонки из раствора марки В7,5;
  • фундаментной монолитной плиты толщиной 0,3 м из раствора марки М20,
  • с объемным армированием стороной сетки в 0,2 м из 14- го горизонтального прутка и диаметра вертикальных стержней 8 мм.

Бетонное основание должно быть шире дома на 0,2 м с каждой стороны. Таким образом площадь основания составит: 7,2*8,2=59,04 м2.

  • Объем бетона марки В7,5 для подбетонки: 0,07*59,04= 4,13 м3;
  • Объем бетона марки В20 для плиты: 0,3*59,04= 17,7 м3;
  • Количество песка: 0,3*59,04+30% = 23,02 м3;
  • Арматура 14 мм: 7,2/0,2=36 стержней в одном направлении длиной 8,2-0,06= 8,14 м; 36*8,14=293 м. 8,2/0,2= 41 прут в другом направлении длиной 7,2-0,06=7,14 м, 41*7,14=292 м. Количество армированного прутка 14 диаметра 585 м для одного слоя и 1170 м для объема. Вертикальный прут будет по высоте 0,3-0,06=0,24 м при шаге в 0,2 м их количество 36*41=1476 шт. 0,24*1476= 354 м.
  • Гидроизоляция 2*59,04+10%=130 м2. Подробнее о плитном фундаменте смотрите в этом видео:

Не трудно перевести металл в тонны, но при покупке прутка вы не знаете, какая погрешность была при выпуске арматуры, поэтому не ориентируйтесь на вес, запрашивайте стоимость за 1 метр погонный.

Не уверены в своих знаниях, доверьте расчеты профессионалам. Ошибки, допущенные на этапе проектирования, сложнее всего исправить: вместо экономии можно получить увеличение затрат.

Монолитная плита фундамента: толщина под кирпичный дом

Монолитное основание дома – это сплошной фундамент, который выполняется из бетона с армированием. Данная конструкция закладывается под весь периметр здания. Данное устройство имеет высокий уровень прочности и оказывает наименьший объём давления на почву. Но, стоит отметить, что такой показатель может иметь только та постройка, которая спроектирована с правильной величиной толщины. Данный показатель должен отталкиваться от характера земли, глубины залегания постройки и поверхностных вод. В нашей статье мы выясним, как сделать расчет правильно, и все его нюансы для монолита.

Особенности процесса расчета

Кроме размеров плиты фундамента при установке основания должна учитываться ширина дренажа и подушки

Процесс расчета достаточно сложный и ответственный, так как от него будет зависеть качество строительного объекта.   Выполняя данную задачу, нужно обращать внимание на такие факторы и показатели:

  • Дистанция между сетками арматуры;
  • Толщина бетона между верхней и нижней точкой сетки;
  • Показатель толщины арматурной конструкции.

Самым простым методом совершения расчетных данных считается суммирования всех величин. Впрочем, оптимальным числом значения толщины считается плита до 30 см. Конечный показатель отталкивается от состава почвы и особенности залегания полезных ископаемых.

Кроме размеров плиты фундамента при установке основания должна учитываться ширина дренажа и подушки. Для того чтоб обустроить плитный механизм постройки, нужно подготовить котлован, глубиной полметра. Если суммировать все данные, получиться, что требуемая величина не должна превышать один метр.

Внимание! Ширина может колебаться – это зависит от индивидуальных особенностей почвы и массы дома.

Так, кирпичный дом должен иметь ширину монолитного фундамента на 5 см больше, чем здание из пенобетона. Стоит учесть, что если такая постройка имеет второй этаж, то этот показатель возрастает еще на 40 см. Но, все же это не точные показатели, так как ширина вычисляется в индивидуальном порядке. Лучше всего для выполнения работ воспользоваться услугами специалистов.

Рекомендуем к прочтению:

Причины необходимости вычисления

Определив, какая толщина плиты должна быть для фундамента можно достигнуть прочности основания под дом

Проведение расчетов должно быть согласовано с существующими строительными нормами СНиП и ГОСТ. Определив, какая толщина плиты должна быть для фундамента можно достигнуть прочности основания под дом, и определить количество материалов. Кроме этого показателя нужно знать еще такие характеристики:

  • Величина периметра фундамента;
  • Объём площади плиты и ее боковой части;
  • Количество и масса бетона;
  • Показатель нагрузки на почву;
  • Диаметры арматурной сетки и прутьев по вертикали;
  • Габариты ячеек;
  • Длина прутьев и общую массу прутьев арматуры.

Внимание! Вычисление объёма необходимого бетона  вычисляется отнятием величины пространства термоизоляции от общего количества.

Все нормативные требования к расчетным действиям зафиксированы в Своде строительных правил (СНиП) и Государственном стандарте. Стоит отметить, что регламент предусматривает контроль над величиной толщина и количеством и качеством материалов.

Ширина подушки для плиты

Подушка из песка и щебня укладывается под всей площадью фундамента

Подушка из песка и щебня укладывается под всей площадью фундамента. Стоит отметить, что смесь нужно выстилать в 50 см, так как это стандартная и наиболее востребованная толщина. Величина сечения имеет весьма нестабильный предел. Этот показатель отталкивается от нескольких факторов таких как, сколько весит дом и какая почва на участке.

Внимание! Если постройка имеет маленький вес, то толщина подушки фундамента может составлять всего 15 см, а в случае, когда вы возводите кирпичный дом, то величина должна быть около полуметра.

С помощью щебня регулируют пучинистость и небольшую плотность почвы, а также выполняет функции дренажной системы. Стоит отметить, что особенно актуальным его применение становится на глинистом грунте с высокими поверхностными водами. Что касается песка, то он отвечает за распределения напряжения на земляной покров.

Пример выполнения расчета

Монолитный фундамент под кирпичный дом рассчитывают для определения количества необходимого бетона для выполнения всех строительных работ

Монолитный фундамент под кирпичный дом рассчитывают для определения количества необходимого бетона для выполнения всех строительных работ. Выполняют данную задачу умножением дух величин: толщина на площадь подошвы. Лучше всего понять схему вычисления на конкретном примере, что мы далее и сделаем.

Рекомендуем к прочтению:

Внимание! Полученный результат можно применять и в других ситуациях, просто заменив одни цифры другими.

Итак, предположим мы строим кирпичный дом 10 на 10 метров и монолитный фундамент,  толщиной четверть метра. Исходя из этого, величина объёма плиты составит 25 кубических метров. Такую цифру мы получили, перемножив все показатели. Сколько же нам понадобиться бетонного материала? При выполнении заливки нужно предусмотреть монтаж ребер жесткости, которые способствуют повышению устойчивости и защиты от деформаций. Данный элемент конструкции устанавливается через каждые три метра и поперек плиты, таким образом, создавая квадрат.

Далее нужно выполнить расчет для длины и высоты ребер. Первое значение считывается с общей длины одной стороны основания и в данной ситуации равно 10 метрам.  Кирпичный дом в большинстве случаев имеет 8 таких компонентов, поэтому общая их длина – 80 метров.

Форму трапеции или прямоугольника зачастую можно увидеть в поперечных сечениях конструкции. Стандартный показатель ширины составляет 0, 8 от значения высоты. Если в фундаменте применены прямоугольные ребра, то расчет выглядит таким образом: 0,25 на 0,8 на 80 и получается 16 кубических метров.

Внимание! Если форма трапеции, то площадь будет равна 12 метрам кубическим.

Рассмотрев пример выполнения расчета можно с уверенностью, сказать, что данная задача несложная и ее легко можно выполнить самостоятельно. Показатель толщины плитного основания дома – это один из главных значений при выполнении строительных работ, так как, от ее точности зависит прочность и надежность постройки. Самые важные факторы величины считаются особенности почвы на участке и масса постройки. По этой причине, если вы выполняете расчеты самостоятельно, то подойдите к ним с полной ответственностью.

Толщина фундаментной плиты для домов из газобетона, бруса и кирпича

Главным элементом строящегося объекта является несущее основание. Его тип зависит от предполагаемой нагрузки здания, климата, а также вида грунта и рельефа местности. Монтаж единой фундаментной плиты под домом позволяет возвести прочную систему, оказывающую сбалансированное давление на грунт.

Оглавление:

  1. Преимущества и недостатки
  2. Пошаговая технология строительства
  3. Что влияет на толщину?
  4. Правила самостоятельного расчета

Плюсы и минусы

Армированный несущий монолит является простейшим вариантом жесткого и надежного фундамента с разной величиной заглубленности. Его положительные и отрицательные стороны определяются типом постройки.

ПлюсыМинусы
Фактически не углубляется, находится на поверхности почвы, затраты на земляные подготовительные работы минимизированы.Монтируется под каркасные, каменно-кирпичные и газобетонные строения высотностью не более 3 этажей.
Плита может быть возведена на любых видах грунта, имеет высокую морозостойкость. За счет песчано-гравийной подушки не деформируется, почти не дает усадки.Срок работ увеличивается, так как требуется выдержать полный цикл застывания бетона.
Гарантированный срок эксплуатации, при соблюдении нормативов >150 лет.Необходима укладка гидроизоляционного слоя и качественного дренажа.
Поверхность монолита не требует выполнения стяжки пола при отделке и настилании покрытий.Площадка под заливку фундаментной плиты должна быть выровнена, не иметь наклона.
Заливка не предполагает высоких квалификационных умений. Большая площадь соприкосновения с землей защищает от проникновения талых и грунтовых вод.За счет использования большого количества арматуры и бетонной смеси имеет высокую стоимость, которая при возведении заглубленной конструкции может достигать 50 % цены всего строительства.

В зависимости от региона для предотвращения промерзания грунта предусматривается утепление фундаментного монолита.

Технология строительства

Подготовительный этап включает в себя проведение исследования почвы, выбор наиболее подходящего места бетонирования и выемку почвенного слоя под котлован установленной проектом глубины.

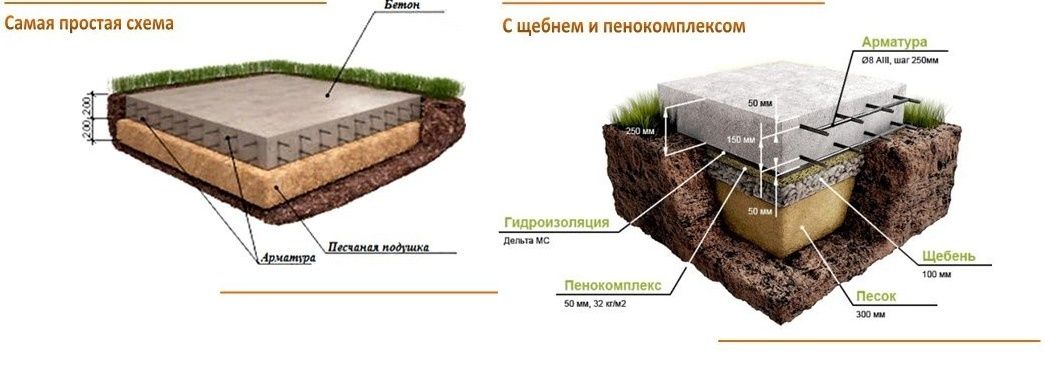

1. По всему периметру формируется уплотняющая подсыпка 20-40 см, состоящая из песка с гравием либо щебнем. Толщина каждого слоя в основном одинаковая. Он распределяет нагрузку, компенсируя ее:

  • гасит вспучивание грунта с высокой влажностью;
  • уравновешивает малую плотность;
  • является дренажной прослойкой.

Размер фракции щебня или гравия определяет способность конструкции пропускать под собой воду без ущерба прочности.

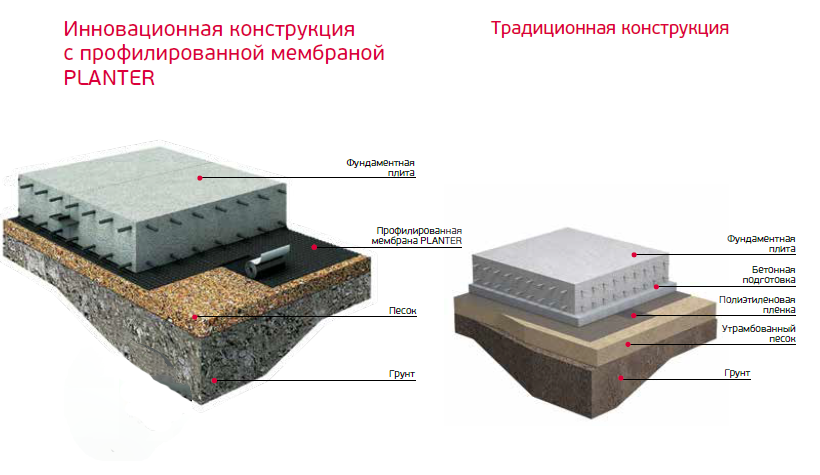

2. На подготовленную подушку или между ее слоями укладывается гидроизоляция, при необходимости стыки герметизируются. Это действие позволяет защитить основание от намокания, предотвратить появление плесневелого грибка и разрушения объекта.

3. Вокруг котлована обустраивается дренажная система, и устанавливаются опалубка.

4. Выполняется вязка двухконтурного арматурного каркаса:

  • сечение металлического прутка >12 мм;
  • минимальное расстояние между ребрами – 10 см;
  • арматурная решетка укладывается с шагом в 20-30 см;
  • перпендикулярно расположенные части соединяются вязальной проволокой;
  • расстояние от каркаса до края плиты должно составлять >5 см.

5. Заливается бетонная смесь марки М300 и выше. Процесс бетонирования производится сразу. Если это неосуществимо, то котлован заполняется постепенно, слоями по 15-20 см, с временными промежутками, не превышающими 12 часов.

Чтобы не произошло нарушения пропорционального соотношения компонентов в бетоне, нужно сохранять правильный температурно-влажностный режим во время затвердевания.

Прочностные характеристики набираются основанием в течение 28 дней, однако добавка присадок позволяет значительно сократить этот период. После застывания конструкция гидроизолируется битумно-обмазочными материалами. Весь процесс занимает довольно много времени.

От чего зависит толщина?

В большинстве случаев максимальная толщина фундаментной плиты равна 50-60 см, так как больший размер требует значительных финансовых вложений.

1. Конструктивный расчет параметров включает в себя:

  • массу возводимого объекта, получаемую посредством перемножения площадей кровли, перекрытий и стен с удельным весом строительных материалов;
  • среднестатистические характеристики состава почвы;
  • равномерность залегания пластов.

2. Вычисление высоты монолита невозможно произвести без учета бетонного слоя над и под арматурным каркасом, а также сечения прутка. В процесс обустройства включаются дренажный слой и песчаная подушка.

Материал сооруженияТолщина основания, см
Газобетон и другие легкие строительные составляющие15
Дома из блоков25-30
Двухэтажные дома из газобетона, а так же каменно-кирпичные строения50

3. Расчет толщины плитного фундамента напрямую зависит от материала, из которого производится монтаж здания. Результат должен соответствовать нормативам СНиП и ГОСТ. Если планируется возводить кирпичный дом, то толщина варьируется в пределах 35-40 см.

Для определения общего количества раствора перемножаются площадь и высота основы. При этом из полученного в итоге результата требуется вычесть массу и размер термоизоляции.

Как выполняется расчет?

Толщина фундаментной плиты и жесткое ее армирование позволяют предохранить здание от деформаций, справиться с изменением нагрузок в разных частях сооружения.

1. Двухэтажный дом дает изгибающую нагрузку с центром посередине. Если предполагается возведение дома с небольшим количеством несущих стен, то для снижения вероятности разрушения требуется увеличить высоту.

2. Толщина плиты для такого дома и прочих объектов, имеющих прямоугольное основание, рассчитывается по формуле:

S > K(надежности) × F / K(работ) × RS – площадь, см2.
K(надежности) – фиксированные данные, в среднем 1,2.
F – объединенная нагрузка, получаемая от строения, меблировки, а также действия снега и ветра.
K(работ) – варьируется от 0,7 до 1,05, зависит от грунта.
R – расчетные параметры сопротивления почвы, кг/см2

3. Если деревянный или кирпичный дом имеют фундамент неправильной формы, чтобы узнать его площадь, надо:

  • разбить его на простые геометрические фигуры;
  • вычислить объем каждой части;
  • сложить полученный результат.
V(общ) = (S1*h) + (S2* h)+ …nV(общ) – общая площадь монолита.
S1, 2 и т.д. – размер площадей полученных фигур.
h – высота.

При планировании возведения коттеджа, состоящего не из одного этажа или имеющего жилую мансарду, к полученной высоте дополнительно прибавляется 35 см. Для дома из газобетона и других легких сооружений, возводимых на твердых грунтах, можно использовать среднестатистическую величину высоты, равную 30-40 см. Во всех остальных случаях расчет перед заливкой монолитного основания обязателен, так как только оптимальное давление на грунт позволит фундаменту выполнить возложенные на него функции. Превышение допустимой массы даст сильную усадку грунта, а при недостаточном весе плита будет излишне подвижной, что может привести к деформации построенного на ней здания.




Расчет толщины фундамента плиты и его правильная заливка

Монолитный фундамент в виде плиты создается для строительства самого разного рода зданий, в том числе многоэтажных, поскольку обладает повышенной прочностью, устойчивостью к агрессивным условиям, в том числе погодным, и давление на грунт происходит равномерно. Однако нужно помнить про один из важных параметров, соблюсти который для качественной заливки требует фундамент-плита – расчет толщины. Он должен быть произведен с учетом ряда особенностей будущего строения и его месторасположения.

Что необходимо принять во внимание при вычислениях?

При определении толщины следует ориентироваться на следующие факторы:

  • вид и характер грунта, на котором будет возведено здание;
  • глубина заложения;
  • степень нагрузки, которая будет ложиться на бетонное основание в процессе строительства и эксплуатации (зависит от этажности дома, его назначения, планировки и т.д.).

Важно! Стоимость такого вида основания достаточно недешева, поэтому, делая расчет плиты фундамента, стоит обратить внимание не только на надежность, но и на объем затрат на материалы и заливку.

Самым простым способом подсчета толщины самой плиты является сложение нескольких значений:

  1. Расстояние между сетками из арматуры, используемой для усиления бетона. Оно должно составлять порядка 10 см и выше.
  2. Толщина бетона, заложенного под нижней сеткой, и бетона, залитого над верхним слоем арматуры: она составит минимум по 5 см для каждого уровня, что в сумме будет равно 10 см.
  3. Диаметр самой арматуры: обычно используются стержни 1,2 см.

Таким образом, расчет плитного фундамента показывает, что толщина будет составлять 22,4 см. Обычно плиту заливают от 20 до 30 см, в зависимости от нагрузок, грунта, климата и других факторов. Чаще всего это значение составляет 25 см, однако при неравномерном или сложном грунте лучше увеличить его, чтобы фундамент был прочным.

Плитный фундамент: расчет общей толщины

Кроме самой плиты из железобетона, нужно принимать во внимание и дренажный слой с подушкой из песка, которые закладываются внизу. Перед заливкой требуется вырыть котлован в полметра глубиной, где будет выложено около 20 см щебня и 30 см песчаного слоя. При сложении этих значений с параметрами плиты выясняется, что плитный фундамент будет составлять от 70 см по высоте и больше, в зависимости от того, каким будет вес самого строения.

Как произвести расчет нагрузки на плиту фундамента?

Для того, чтобы в процессе эксплуатации зданию не угрожал риск разрушения, и оно прослужило бы долгие годы, необходимо определить степень нагрузки на фундамент. Для этого в расчет берется площадь дома, материалы, из которых он будет возведен, этажность здания, особенности планировки и число несущих стен, назначение строения. Учет всех этих параметров влияет и на расчет толщины плитного фундамента.

Заключение

Вычисление такого параметра плиты под основание дома, как толщина, производится с учетом множества факторов, от которых он зависит: это и особенности почвы, и тип климата, и назначение здания, и его конструктивные особенности. Приведенные цифры являются усредненными, и в каждом конкретном случае их стоит производить очень внимательно. К примеру, для здания из кирпича необходимо сразу планировать более толстый фундамент, чем для дома из пенобетонных блоков, а двухэтажное здание должно иметь основание, на 40-50 см большее по высоте, чем у дома с одним этажом. Таким образом, расчет фундаментной плиты, подушки и слоя для отвода дренажей лучше всего поручить специалистам, чтобы не ошибиться при попытке самостоятельно определить этот параметр.

7 советов по созданию прочной плиты дома

Независимо от того, являетесь ли вы неквалифицированным новичком или опытным профессионалом, при строительстве прочной, прочной бетонной плиты для фундамента дома необходимо помнить несколько важных вещей. Фундамент дома — самая дорогая и самая ответственная часть всей конструкции дома.

Есть два основных типа фундаментов: плита на уровне земли и фундаментные стены на опорах, окружающих цельный подвал. Плита на уровне грунта используется в более теплом климате, где нет необходимости в том, чтобы фундаментные стены уходили ниже линии промерзания. Она состоит из бетонной плиты (обычно 4 дюйма толщиной) и класса луча по всему периметру и под несущими стенами. Вот несколько полезных советов, которые помогут обеспечить правильное выполнение каждого шага работы.

Шаг 1 — Подготовка основания

Слой щебня глубиной 4 дюйма диаметром около дюйма, положенный на ненарушенный грунт, обеспечит ровное основание и отводит воду от плиты. Листы полиэтиленовой пластмассы, уложенные поверх щебня, обеспечат гидроизоляцию.

Шаг 2 — Построение форм

Кромка из бруса для обрамления строится по периметру плиты и выравнивается на высоте над щебнем, равной толщине плиты. Формы должны быть покрыты антиадгезионным составом (достаточно обычного моторного масла), чтобы формы легко снимались после застывания бетона.

Шаг 3 — Установка арматуры

Типичная бытовая бетонная плита армирована сварной проволочной сеткой 6 x 6 — W1.4 x W1,4, что означает расстояние в дюймах в каждом направлении и номер сечения провода соответственно. Перед заливкой бетона на гидроизоляцию, покрывающую щебень, кладется арматура. Как только бетон залит, сварная сетка поднимается до середины толщины плиты.

Утолщенная плита или опорная балка устанавливаются по периметру плиты для поддержки несущих стен. Балка уклона может потребовать горизонтальных стальных арматурных стержней, называемых арматурой, по всей ее длине.При необходимости проконсультируйтесь с инженером, чтобы определить размер, расстояние и расположение арматурного стержня в поперечной балке.

Шаг 4 — Установите компенсирующие швы

Если плита больше 100 футов в любом направлении, рекомендуется использовать регулирующие или компенсирующие швы из древесноволокнистых плит для предотвращения или минимизации растрескивания.

Шаг 5 — Заливка бетона

Бетон заливается непосредственно из желоба грузовика или разбрасывается вручную с помощью колесной бочки и лопаты.Если установлены контрольные стыки, бетон следует заливать целыми секциями, и его нельзя ронять или заливать с высоты более 3–4 футов, иначе произойдет расслоение. Бетон равномерно распределяется по опалубке, и для удаления захваченного воздуха необходимо вручную или механически вибрировать.

Шаг 6 — Обработка плиты

Первым шагом в отделке бетона является рисование линейки (обычно длинной доски) по краю опалубки вперед и назад, чтобы получить ровный, но грубый поверхность.Если предпочтительнее более гладкая поверхность, плита затем покрывается плоской деревянной теркой для получения более тонкой текстурированной поверхности.

Следующий уровень отделки бетона называется затиркой, которая выполняется через несколько часов после заливки и дает плотную, прочную, почти полированную поверхность. Как затирка, так и затирка могут выполняться вручную или с помощью ротационного электроинструмента.

Шаг 7 — Время для застывания

Во время процесса отверждения бетон не должен становиться слишком горячим (выше 80 градусов) или слишком холодным (ниже точки замерзания), его следует держать влажным или увлажненным. Бетон достигнет своего окончательного схватывания примерно через неделю, после чего формы можно будет снять. Он достигнет своей проектной прочности через 28 дней, после чего затвердеет гораздо медленнее.

Плотный фундамент на уровне грунта — EVstudio

Фундамент из плотной плиты на грунте может быть от простой плиты толщиной 4 дюйма без армирования и с неглубоким ребром по периметру до плиты толщиной 8 дюймов, сильно армированной с глубокими ребрами, расположенными на расстоянии примерно 10 ° C. Широкий диапазон толщины бетона и армирования зависит от многих факторов, таких как тип почвы, нагрузки, внешняя отделка, допустимые прогибы, климат и многие другие факторы.Основным фактором, влияющим на толщину плиты, размеры арматуры и выступов фундаментной плиты, является тип грунта.

Если грунт представляет собой песчаный материал с не набухающей мелкой фракцией для обеспечения хорошего уплотнения, то фундамент из плиты на уровне грунта будет иметь равномерную опору и имеет низкий риск движения грунта. Для этого плотного фундамента потребуется минимум плиты, ребер и арматуры.

Если в почве имеется набухающий материал, чувствительный к изменениям содержания влаги, то плот должен быть спроектирован таким образом, чтобы противостоять этому движению.Использование армированных ребер — экономичный способ усиления плиты. Ребра расположены ниже плиты и расположены равномерно, чтобы создать сетку или вафельный вид. Это делается вместо утолщения всей плиты, потому что вы получаете большую прочность с увеличением глубины и, как правило, используете меньше бетона и стальной арматуры для достижения тех же расчетных характеристик.

Плотные фундаменты используются для жилых, коммерческих и тяжелых строительных конструкций. Причина такого широкого диапазона использования проста в том, что фундамент на основе плиты на основе плота прост в строительстве и является одним из самых экономичных фундаментов.Как правило, требуются небольшие земляные работы, площадки выравниваются, ребра закладываются в траншею, закладывается арматура, а затем бетон. Кроме того, поскольку плотный фундамент представляет собой просто железобетон, доступ к водопроводу можно получить, удалив секции плиты и затем при необходимости залатав их. Если плита подвергается дополнительному натяжению, доступ к водопроводу становится намного труднее.

Но и с плотным фундаментом есть проблемы. На участках с высоким риском движения грунта плита может стать дорогой, если потребуются глубокие ребра и сильное армирование.В этом случае плита с постнатяжением может стать рентабельной. Кроме того, контроль видимых трещин в плите может быть затруднен. Бетон дает усадку по мере затвердевания, и если контрольные швы не размещены надлежащим образом или не используется достаточное армирование, владельцы могут быть расстроены видимыми трещинами. Трещины, вызванные усадкой, не указывают на неисправность, но могут вызвать боль в глазах и затруднить разговор с владельцем.

PROS
Экономически выгодно
Обычное строительство
Низкотехнологичное
Секции могут быть удалены для доступа к водопроводу

МИНУСЫ
Ограниченная проектная мощность
Плохо реагирует на движение почвы

Узнайте больше о различных типах фундаментов.

строительных чертежей. Раздел B: Бетонные конструкции

Чертежи строительных норм. Раздел B: Бетонная конструкция

Раздел B: Бетонная конструкция

Введение | Раздел А | Раздел B | Раздел C | Раздел D | Раздел E | Раздел F | Раздел G
Загрузите файлы AutoCAD DWG (zip-архив): Раздел A | Раздел B | Раздел C | Разделы D-G

Рисунок B-1 : Допустимое расположение ленточных опор

Все наружные стены и внутренние несущие стены должны опираться на усиленные бетонные ленточные фундаменты.Внутренние стены могут поддерживаться за счет утолщения плиты под стены и соответствующим образом укрепить ее. Фундаменты обычно должны располагаться на слое. грунта или камня с хорошими несущими характеристиками. Такие почвы будут включать плотные пески, мергель, другие сыпучие материалы и жесткие глины.

Фундамент должен быть отлит не менее чем от 1 ’6 дюймов до 2’ 0 дюймов под землей, его толщина не менее 9 дюймов и ширина не менее 24 дюймов, или как минимум в три раза шире стены, непосредственно поддерживаемой им.Где в качестве несущего материала фундамента необходимо использовать глины, ширина подошвы должна быть увеличено до минимума 2 ‘6 дюймов.

Рисунок B-2 : Типичная деталь раздвижной опоры

Когда отдельные железобетонные колонны или колонны из бетонных блоков при использовании они должны поддерживаться квадратными опорами размером не менее 2–0 дюймов и 12 дюймов толщиной.Для опор колонн минимальное армирование должно быть » стержни диаметром 6 дюймов в обоих направлениях, образующие ячейку 6 дюймов.

Рисунок B-3 : Армирование ленточных фундаментов

Усиление фундамента необходимо для обеспечения непрерывности структура. Это особенно важно в случае плохого заземления или когда здание может быть подвержено землетрясениям.Предполагается, что армирование деформированные стальные прутки с высоким пределом текучести, которые обычно поставляются в OECS. Для полосы опор, минимальная арматура должна состоять из 2 стержней № 4 («), размещенных продольно и поперечно расположенные стержни диаметром 12 дюймов.

Рисунок B-4 : Бетонный пол в деревянных домах

Рисунок B-5 : Фундамент из бетонной ленты и бетонное основание с Деревянное Строительство

Приемлемое устройство фундамента небольшого деревянного дома с бетонным или деревянным полом показан на этих рисунках.Эта конструкция подходит для достаточно жесткие почвы или мергель. Там, где здание будет на скале, толщина опора может быть уменьшена, но деревянные здания очень легкие и их легко сдуть их основы. Поэтому здание должно быть надежно прикреплено болтами к бетонному основанию, и опоры должны быть достаточно тяжелыми, чтобы предотвратить подъем.

Рисунок B-6 : Типичные детали каменной кладки

Бетонные блоки, используемые в стенах, должны быть прочными, без трещин и их края должны быть прямыми и правильными.Номинальная ширина блоков для наружных стен и несущие внутренние стены должны быть не менее 6 дюймов, а торцевая оболочка должна быть минимальная толщина 1 дюйм. Наружные стены лучше построить толщиной 8 дюймов. бетонный блок. Ненесущие перегородки могут быть построены из блоков с номинальная толщина 4 дюйма или 6 дюймов. Стены из блоков должны быть усилены как вертикально и горизонтально; это должно выдерживать ураганы и землетрясения. это Обычная практика в большинстве OECS — использовать бетонные колонны на всех углах и перекрестки. Дверные и оконные косяки необходимо укрепить.

Рекомендуемая минимальная арматура для строительства бетонных блоков выглядит следующим образом:

    1. Прутки диаметром 4 дюйма по углам по вертикали.
    2. стержни диаметром 2 дюйма на стыках по вертикали.
    3. Прутки диаметром 2 дюйма на косяках дверей и окон
    4. для армирования горизонтальных стен используйте стержни Dur-o-WaL (или аналогичные) или стержни. каждый второй курс следующим образом:
    5. блоки 4 дюйма 1 бар
      Блоки 6 дюймов 2 стержня
      Блоки 8 дюймов 2 стержня

    6. Для вертикального армирования стен используйте стержни, расположенные следующим образом:
    7. 4-дюймовые блоки 32
      Блоки 6 дюймов 24
      Блоки 8 дюймов 16

Рисунок B-7 : Деталь бетонной колонны

Колонны должны иметь минимальные размеры 8 x 8 дюймов и могут быть образуется опалубкой с четырех сторон или опалубкой с двух сторон с блокировкой с двух других. Минимальная арматура колонны должна составлять стержни диаметром 4 с хомутом на Центры 6 дюймов. Заполненная колонна или бетонная колонна должны быть высота до проема ремня (кольцевой балки) у каждого дверного косяка.

Рисунок B-8 : Альтернативные опоры для блочной кладки

Эта железобетонная опора монолитно построена с плита перекрытия.Он состоит из серии утолщений плит под стены с минимум 12 дюймов глубиной вниз по периметру. Основание полностью размещено на колодце. уплотненный зернистый материал.

Рисунок B-9: Деталь перекрытия

Железобетонная плита перекрытия не выходит за пределы периметра. стены. Арматурная сетка в плите размещается сверху с 1-дюймовыми крышками. Плита сооружается на хорошо утрамбованном зернистом заполнителе, щебне или мергеле.

Рисунок B-10 : Альтернативная деталь перекрытия перекрытия

Подвесная железобетонная плита привязана к внешней перекрывающая балка на уровне пола. Важна верхняя (стальная) арматура. Главный арматура должна быть порядка «диаметра в 9» центрах, а распределительная сталь диаметром 3/8 дюйма с центрами 12 дюймов.

Рисунок B-11 : Деталь крепления направляющей Vernadah к колонне

Важно, чтобы поручни были надежно закреплены в боковой столбец. Как минимум, болты должны быть оцинкованы для предотвращения коррозии. Для крепления балясин к бетону рекомендуются эпоксидный раствор или химические анкеры. столбец.

Рисунок B-12 : Устройство армирования для подвесных перекрытий

Усиление должно быть согнуто и закреплено квалифицированным мастером. Необходимо следить за тем, чтобы верхняя стальная часть находилась сверху с соответствующим покрытием.

Рисунок B-13 : Устройство усиления для Подвесные балки

Усиление должно быть согнуто и закреплено квалифицированным мастером. Необходимо следить за тем, чтобы верхняя стальная часть находилась в верхней части с соответствующим покрытием.

Рисунок B-14 : Устройство усиления для Подвесные консольные балки

Усиление должно быть согнуто и закреплено квалифицированным мастером.Необходимо следить за тем, чтобы верхняя стальная часть находилась в верхней части с соответствующим покрытием.

Рисунок B-15 : Устройство усиления для Подвесная лестница

Введение | Раздел А | Раздел B | Раздел C | Раздел D | Раздел E | Раздел F | Раздел G


Slab vs.

Crawl Space: какой фонд вам подходит?

Фото: istockphoto.com

Независимо от архитектурного стиля, дом хорош настолько, насколько хорош его фундамент, самая низкая несущая способность здания, поддерживающая полы, стены, в основном все, что составляет структуру. Существует три основных типа фундаментов: цокольный этаж, плита и подвальное помещение (последние два являются наиболее популярными при строительстве новых домов).

Как следует из этого термина, фундамент из плит представляет собой толстую бетонную плиту, на которой строится дом.Фундамент для ползания имеет внешние бетонные стены, которые поднимают нижнюю часть дома на 18 дюймов или выше над уровнем земли (уровень земли), обеспечивая доступную зону для доступа к водопроводу и проводке в случае необходимости технического обслуживания в будущем. Фундаменты подполья обычно требуют дополнительных опорных стен под внутренним пространством дома.

Хотя оба типа фундаментов широко используются, каждый из них лучше всего подходит для конкретных ситуаций и условий. Продолжайте читать, чтобы узнать о семи самых больших различиях между двумя популярными типами фундамента — плиточным и подвесным — чтобы вы могли принять лучшее решение, когда у вас будет построен новый дом.

Фундаменты для подполья лучше подходят для участков с уклоном.

Фундаменты из плит с неглубоким фундаментом (железобетонные опоры, поддерживающие фундамент) ограничиваются плоскими или почти плоскими участками, где для заливки бетонной плиты требуется лишь минимальная выемка грунта. Однако, когда участок имеет уклон, плита потребует обширных земляных работ, потому что верхняя сторона участка должна быть выкопана и выровнена с нижней стороной.Фундаменты для подполья — лучший выбор для откосов, поскольку требуется меньше земляных работ (копать только стены, а не всю плиту). Например, на нижней стороне участка может потребоваться траншея глубиной два фута, а на высокой стороне — четырех- или пятифутовая траншея, но траншея должна быть шириной всего два фута (стандарт ширина траншеи фундаментной стены).

Фундаменты из плит не подходят для холодных регионов.

Когда почва замерзает (из-за содержания влаги), она может расширяться и вздыбляться, оказывая давление на фундамент, что может вызвать его растрескивание или сдвиг.Чтобы стабилизировать любой фундамент, его опоры должны лежать ниже уровня замерзания: глубины, до которой земля промерзнет в любом данном регионе. В южных штатах, таких как Флорида, грунт редко замерзает, а если и замерзает, то только на глубину одного-двух дюймов, поэтому для устойчивости достаточно плитного фундамента с типичными опорами на 24 дюйма ниже уровня земли. Однако в таком штате, как Канзас, где уровень мороза составляет 34 дюйма ниже уровня земли, более подходит фундамент для подполья, а его опорные стены будут иметь опоры ниже 34-дюймовой отметки для стабилизации фундамента.

Фото: istockphoto.com

Проконсультируйтесь со специалистом фонда

Найдите лицензированных специалистов фонда в вашем районе и получите бесплатную и бесплатную смету для вашего проекта.

+

Фундаменты для подвальных помещений лучше подходят для сухого климата.

В регионах, где много дождя, область в пределах подполья может удерживать определенное количество воды, создавая влажную, сырую среду, которая приводит к росту плесени и увеличивает риск гниения древесины в балках пола и черновом полу.Основания из плит, построенные из прочного бетона, непроницаемы для влаги. Кроме того, во время строительства под плитой помещается пароизоляция (обычно полиэтиленовая или полиолефиновая пленка), чтобы бетон не впитывал грунтовую влагу и не становился влажным. Это важно, потому что, хотя бетон не может быть поврежден водой, без барьера он может впитывать и переносить влагу через плиту, что может затем повлиять на пол над полом. Пароизоляция делает фундамент из плит лучшим вариантом во влажном климате, где грунт часто бывает насыщенным.

Исключение составляют случаи, когда дом находится в пойме реки. В этом случае дом на плиточном фундаменте имеет больше шансов принять воду при подъеме паводковых вод, чем дом, который возвышается не менее чем на 18 дюймов на подполье. К счастью, в большинстве сообществ действуют строгие строительные нормы, запрещающие строительство домов в специально отведенных поймах.

Фото: istockphoto.com

Плиты дешевле строить.

В то время как окончательная стоимость любого фундамента зависит от размера и сложности плана этажа дома и средней стоимости строительства в конкретном районе, средний плиточный фундамент стоит примерно от 7500 до 12000 долларов, а фундамент для подполья будет стоить примерно От 8000 до 21000 долларов.В дополнение к более высоким затратам на земляные работы для стен подползать требуется дополнительная рытье, чтобы закопать водопроводные и канализационные линии ниже уровня мороза. В плиточном фундаменте водопровод находится внутри самой плиты, поэтому при установке требуется меньше работы и меньше затрат на рабочую силу.

Фундаменты из плит требуют меньшего ухода.

При правильной конструкции можно ожидать, что оба типа фундамента прослужат 50 или более лет, но фундаменты для подполья, как правило, требуют большего обслуживания для предотвращения заражения плесенью и насекомыми. Стены подполья также с большей вероятностью потребуют структурного ремонта, особенно в регионах с высоким содержанием глины. (Глиняный грунт набухает, когда становится насыщенным, и оказывает боковое давление на фундаментные стены, что может привести к трещинам и сдвигам фундамента.)

Плиты твердые и толстые (24 дюйма по сравнению со стенами подползшего пространства толщиной восемь дюймов), делать плиты прочнее, чем ползунки. Кроме того, поскольку фундамент из плит не строится в регионах, где почва промерзает, владельцам домов на плитах не о чем беспокоиться, когда дело доходит до движения грунта.Однако домовладельцы с плитами не должны сажать деревья с инвазивной корневой системой, такие как ивы, на расстоянии менее 50 футов от фундамента. Если посадить слишком близко к дому, под плитой могут легко развиться крупные корни, толкнувшие ее вверх, что может привести к растрескиванию плиты.

СВЯЗАННЫЙ: Вот когда следует беспокоиться о трещине в фундаменте

Также, хотя это довольно редко, водопроводная труба может вызвать утечку в плите фундамента. Затем, возможно, придется удалить часть плиты, чтобы устранить утечку.Однако доступны и другие варианты, в том числе использование эпоксидного покрытия на протекающей части трубы изнутри для ее герметизации или полное изменение маршрута трубы вокруг внешнего фасада дома.

Фундаменты из плит более энергоэффективны.

Фундаменты подвальных помещений должны вентилироваться, чтобы уменьшить накопление влаги, но эта вентиляция также позволяет холодному воздуху дуть под дом. Холодные температуры в подвальных помещениях могут передаваться через балки пола и черновые полы в жилые помещения, расположенные выше, поэтому владельцы домов на фундаменте подпольных помещений будут тратить больше средств на поддержание комфорта в своих домах.Для решения этой проблемы большинство строительных норм и правил требуют, чтобы изоляция была установлена ​​внутри фундаментных стен, а также между балками пола. Хотя это снижает передачу холода, это не устраняет его полностью, а в холодных регионах водопровод, находящийся в подпольях, может также быть изолирован или потребовать применения электрической тепловой ленты для предотвращения замерзания труб.

Фото: istockphoto.com

Фундаменты для подвальных помещений предоставляют больше возможностей для реконструкции.

Поменять планировку дома с плиточным фундаментом сложно. В доме из плит сантехника встроена в сам бетон, поэтому для изменения ее конфигурации требуется выламывать части плиты, что может нарушить структурную целостность всей плиты. Тем не менее, в доме, где есть обходное пространство, кухню и ванную комнату можно переместить с одной стороны дома на другую, а сантехнику можно перенастроить в обходном пространстве ниже.

Проконсультируйтесь со специалистом по фондам

Найдите лицензированных специалистов по фондам в вашем регионе и получите бесплатную оценку вашего проекта без каких-либо обязательств.

+

Понижение уровня цокольного этажа

Q: У меня есть клиент, которому нужно больше места в подвале в доме, который я уже построил, поэтому плита должна опускаться ниже края фундамента. Как лучше всего детализировать края, чтобы плита не трескалась?

A: Рик Арнольд, автор книги Работа с бетоном и частый докладчик на JLC Live, отвечает : Понижение уровня перекрытия подвала для увеличения высоты делается не очень часто — я был просили сделать это всего несколько раз. Если вы поймете проблему до того, как будет оформлен каркас террасы первого этажа, гораздо проще просто добавить слой или два грязи. Тем не менее, снижение уровня плиты может быть выполнено постфактум. Главное — изолировать плиту, чтобы она двигалась независимо от фундамента и стен фундамента или ствола. Если плита прилипает к основанию и стене, гораздо больше шансов, что при ее перемещении возникнут дефекты (трещины).

Первый способ позволить плите двигаться независимо — это установить разрыватель сцепления (компенсатор) по периметру плиты.Такие продукты, как Expansion Joint Reflectix, легко доступны в большинстве строительных магазинов. Этот пеноподобный материал имеет ширину 4 дюйма и толщину ½ дюйма и поставляется в рулоне.

Затем я бы установил изоляционную мембрану или скользящий лист между нижней стороной плиты и основанием. Это может быть что-то простое, например полоса полиэтилена толщиной 6 мил, покрывающая верх и боковые части основания и которую вы надеваете непосредственно перед заливкой плиты. Если вы все равно устанавливаете пароизоляцию из полимера по всей площади цокольной плиты, просто продолжайте ее вверх и поверх фундамента.

Хорошая новость заключается в том, что цокольные плиты не подвергаются воздействию погодных условий или значительных перепадов температуры, поэтому они гораздо менее подвержены движению, чем наружные плиты, например, в неотапливаемом гараже. Это означает, что вам может сойти с рук уменьшение толщины плиты наверху основания до 2 дюймов, что обычно вызывает дефекты во внешней плите.

Полноразмерная плита действительно движется с другой скоростью, чем более тонкая часть, которая перекрывает основание, что делает точку перехода между двумя толщинами особенно уязвимой для растрескивания.Итак, вы можете попробовать сделать скошенный край в верхнем внутреннем углу основания. Просто срежьте или отломите около 2 дюймов бетонного основания под углом примерно 45 градусов лопатой с плоским лезвием, пока бетон еще зеленый. (Если фундамент заложен, а пол уже обрамлен, есть вероятность, что бетонный фундамент будет слишком твердым, чтобы его можно было легко «сбрить»). Это может выглядеть не очень красиво, но скошенный край основания делает переход более плавным и снижает вероятность образования трещин в плите, когда она переходит на полную толщину.Но даже с этой дополнительной мерой предосторожности я никогда не смогу гарантировать, что плита не треснет.

Обычно я не использую арматуру из проволочной сетки в перекрытиях подвала. Если основание подготовлено правильно, в проволочной сетке нет необходимости. Подвальная плита не будет двигаться вверх или вниз, и, когда она закрыта со всех сторон, на нее не действуют боковые силы, в отличие от внешней плиты. Для тех, кто использует проволочную сетку, правильно разместить ее в центре 2-дюймовой плиты будет практически невозможно. Достаточно сложно разместить его в центре 4-дюймовой плиты.

Я тоже не верю, что фибробетон может сильно помочь. Волокна предназначены для предотвращения микроскопических трещин, которые возникают в процессе отверждения, но обычно они не увеличивают прочность бетона на изгиб, поэтому сомнительно, что волокна предотвратят растрескивание там, где толщина плиты меняется. Кроме того, бетон, армированный фиброй, может стать настоящей головной болью во время затирки, и он значительно увеличивает стоимость бетона. Я бы просто выбрал стандартную смесь гороха и косточки весом 3000 фунтов.

Еще одна вещь, которую можно было бы сделать, если вы думаете, что вас могут попросить предоставить больше места для потолка в подвале, — это потратить немного больше времени после заливки фундамента, чтобы затереть приличную отделку сверху. Затем я подготовил бы дно отверстия так, чтобы верх 4-дюймовой плиты был на одном уровне с верхом основания. Эта стратегия обеспечивает полные 4 дюйма дополнительной высоты и поддерживает одинаковую толщину плиты по всему основанию, сводя к минимуму возможность образования трещин.

Руководство по требованиям к стальному фундаменту здания

Отверждение

Бетон высыхает и затвердевает в результате химического взаимодействия воды и портландцемента.Температура и влажность также напрямую влияют на прочность и долговечность конечного продукта. Лучшие условия для надлежащего отверждения и максимальной прочности — в сухую погоду при температуре от 50 до 90 градусов по Фаренгейту в течение 72 часов. Через три дня бетон станет достаточно прочным, чтобы можно было продолжить строительство здания.

Если вы строите в регионе с очень холодной или очень жаркой погодой в сезон, необходимо будет спланировать наперед и принять меры предосторожности, чтобы ваш бетон затвердел при надлежащих условиях. Бетон, который не схватывается должным образом, со временем может потерять до 50% своей когезии и прочности.

Анатомия фундамента

Бетонный фундамент состоит из двух основных компонентов:

Фундамент
Фундамент — это структурная единица, которая требует дополнительных земляных работ и армирования. Фундаменты используются для распределения веса здания на несущие материалы.

Стена
Фундаментная стена в основном представляет собой заливную бетонную стену, которая простирается как выше, так и ниже уровня земли или земли. Это несущие стены, которые служат опорами для стен и колонн здания.

Распределение нагрузки

Хотя стальные здания не испытывают больших вертикальных нагрузок, они должны быть в состоянии выдерживать очень высокие горизонтальные нагрузки, которые имеют тенденцию выталкиваться наружу. Если эти нагрузки не распределены должным образом, они могут в конечном итоге вызвать структурное разрушение фундамента и каркаса. Существует два распространенных способа сопротивления или распределения горизонтальных нагрузок:

Использование анкерных стержней
В этом варианте арматурные стальные анкерные болты соединяются с анкерными болтами для связывания колонн здания и равномерного распределения нагрузки.В случаях, когда горизонтальная нагрузка не так высока, можно использовать шпильки или шпильки для передачи нагрузки непосредственно на арматурный стержень, используемый при изготовлении цементного пола.

Увеличьте размер опоры
Этот метод противодействует силе горизонтальной нагрузки, тем самым предотвращая смещение фундамента. Хотя этот вариант очень эффективен, он намного дороже.

Какая стандартная толщина плиты бетонного пола в жилых помещениях?

2-4 дюйма

16%

4-6 дюймов

70%

Не уверен

2%

Вопрос: Какова стандартная толщина плиты бетонного пола внутри жилого дома?

Главный ответ (70% из 48 голосов): 4–6 дюймов.


ProMatcher

Ответ: 4–6 дюймов
Объяснение: Не нужно заливать меньше 3 дюймов, иначе, скорее всего, треснет

Chris’s Concrete / Home Improvements

Ответ: 4–6 дюймов
Пояснение: Промышленный стандарт составляет 4–6 дюймов в зависимости от использования плиты. Чем толще плита, тем больший вес она может выдержать.

TN Восстановление бетона

Ответ: 4-6 дюймов
Пояснение: Зависит от приложения

Cronin Construction & Resource Management, LLC

Ответ: 4-6 дюймов
Пояснение: Это средний стандарт прочности и долговечности бетона для данного назначения.

BAT Concrete llc

Ответ: 4-6 дюймов
Пояснение: Это относится к 10-дюймовым плитам без последующего натяжения

Concrete Designs Ответ: 6-8 дюймов
Объяснение: Мы всегда делали от 6 до 8 только для фундамента

SouthPac Construction
ProMatcher
3 4182 Ответ: -6 дюймов
Пояснение: Обычная плита для жилой конструкции будет 4 дюйма. Через плиту также проходят опорные балки.

Design4

Ответ: 4-6 дюймов
Объяснение: 4 обычно в порядке, но если есть несущие стены, которые будут обрамлены новой плитой, то необходимо утолщение плиты или фундамента. установлены.

Услуги по бетону

Ответ: 4–6 дюймов
Пояснение: Наша средняя толщина составляет 4 дюйма, и мы используем арматурный стержень № 3 на 16 дюймов по центру с бетоном 3000 фунтов на квадратный дюйм.

Забор и бетон от А до Я
ProMatcher

Ответ: 4-6 дюймов
Объяснение: Жилые бетонные плиты шириной 5 дюймов должны быть всегда залиты с уплотненной заливкой и нижними колонтитулами согласно спецификации чертежа, чтобы избежать провалов в грунте в будущем.

Lals Concrete Company, LLC

Ответ: 4-6 дюймов
Пояснение: 4 «» достаточно

LPG, LLC

Ответ: 4-6 дюймов
Пояснение: Это действительно зависит от того, как построен фундамент дома, а также от того, где он построен.

LEAVE A REPLY

Ваш адрес email не будет опубликован.
