Плиты для фундамента: Монолитная плита под фундамент: особенности проектирования и монтажа

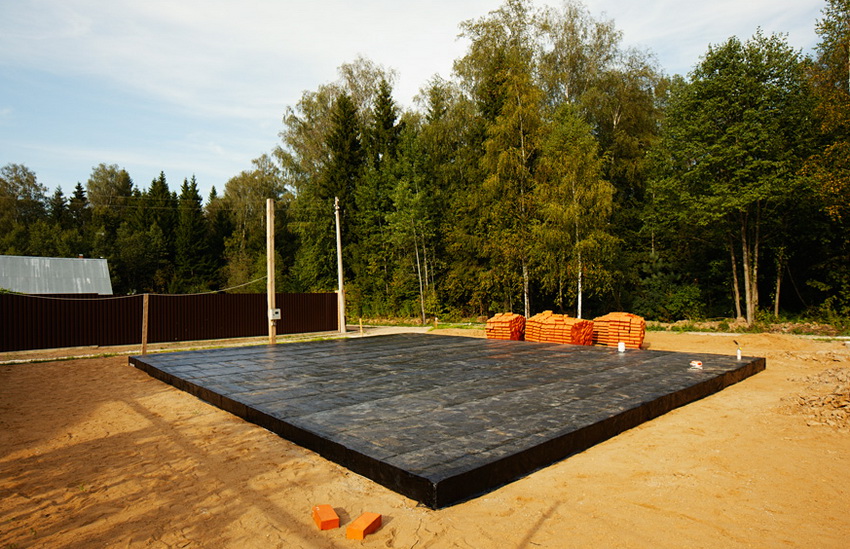

Фундаменты. Монолитная железобетонная плита — преимущества, применение, этапы монтажа

Данный тип фундамента считается одним из самых надежных и практичных. Он представляет собой сплошную монолитную плиту из армированного железобетона, которая возводится под всей площадью будущего строения. Монолитное плитное основание является практически универсальным, отличается высокой несущей способностью, равномерным распределением нагрузок и способностью выдерживать без деформации смещение грунта.

Характеристики

• Грунт: любой, в том числе со слабыми несущими характеристиками.
  Противопоказание — ярко выраженный уклон.
• Материал (вес) стен: любой.
• Несущая способность: 6,0 МПа.
• Гидроизоляция: обмазочная битумная и двойная наплавляемая рулонная. Если вода не агрессивна к бетону, то допускается выполнение только отсечной двойной гидроизоляции сверху фундаментной плиты.
• Арматурный каркас: арматура AIII(d10-d20), шаг 150х150-:-200х200 мм.
• Класс бетона B25, толщина 300 мм.

*Видео с канала Youtube ForumHouseTV

Применение

Остановить свой выбор на таком фундаменте стоит, в случае:

• Болотистой местности, наличия в непосредственной близости водоема или русла реки, высоком уровне подземных вод.
• Большого веса строения. Например, если дом строится из полнотелого кирпича с использованием монолитных ж/б перекрытий.
• Сложной геометрии здания с неравномерным распределением нагрузок. Например, наличия отдельных «крыльев» здания для гаража, бассейна.

Важно. Фундамент типа «плита» нельзя устраивать на участках с выраженным уклоном и пластичными грунтами. Это может привезти к «оползанию» строения.

Преимущества

Высокая несущая способность – главное достоинство конструкции данного типа. Благодаря большой площади опирания фундамент способен обеспечить устойчивость даже очень тяжелого строения на слабых и пучинистых грунтах. При колебаниях почвы монолитная ж/б плита плавно «дрейфует» на песчано-гравийной подушке, обеспечивая высокую надежность и целостность сооружения.

Стойкость к сильным деформациям и прогибам.

Вариативность конфигурации дома – подобное основание может быть возведено для коттеджей любой геометрической формы.

Этапы монтажа фундамента

1. Земляные работы. Экскаватором или вручную разрабатывается котлован. В случае присутствия в нем воды, выполняются работы по водоотведению (осушению) котлована. Глубина разработки зависит от рельефа участка, толщины песчаной и щебеночной подготовок, уровня пола первого этажа относительно земли.

Обычно глубина котлована составляет около 1 м: 150-200 мм – щебеночная подготовка, 250-400 мм песчаная подготовка, 100 мм – подбетонка, 30 мм – защитная стяжка гидроизоляции, 100 мм – утеплитель (он также может быть сверху плиты), 300 мм – сама фундаментная плита.

2. Устройство песчано-гравийной подушки с обязательной трамбовкой. Нижним слоем по всему периметру котлована укладывается гравийный щебень, как правило, фракции 20-40. Сверху песчаный слой. Трамбовка выполняется виброплитой. В «домашних» условиях ее можно заменить на самодельную «т-образную» перевернутую конструкцию в виде деревянной доски с ручкой. Дополнительно песок можно пролить водой. Это позволит утрамбовать его до плотности 96-98%.

3. Сплошная бетонная не армированная подготовка (подбетонка). Толщина 80-100 мм. Представляет из себя неармированную стяжку. Выполняется из бетона низких марок (B7.5-B.15). Периметр подбетонки должен на 0,5-1м выходить за периметр фундаментной плиты.

4. Устройство гидроизоляции. Рулонный материал (гидростеклоизол) типа Техноэласт ЭПП укладывается с нахлестом не менее 10 см в два слоя. После монтажа фундаментной плиты края гидростеклоизола заворачиваются на плиту с нахлестом не мене 0,5 м. Боковые поверхности будущей фундаментной плиты и нахлесты гидростеклоизола обрабатываются обмазочной гидроизоляцией (горячий битум).

5. Защитная стяжка гидроизоляции. Чтобы при армировании плиты не повредить гидроизоляцию ее защищают цементно-песчаной стяжкой 30 мм.

6. Армирование плиты выполняется из рефленой арматуры (А3) различного сечения, (чаще всего 12-14 мм), которая связывается в пространственный каркас. Арматурный каркас представляет из себя два слоя (нижнее армирование и верхнее армирование) с шагом сетки 15-20 см. Усиление каркаса выполняется за счет более частого шага сетки или увеличения диаметра арматуры. Защитный слой бетона (расстояние между арматурой и поверхностью бетона) должен быть не менее 2 см. Для соблюдения данного требования нижний слой арматуры выставляется на специальных пластиковых подставках (фиксаторы). Нахлест стержней арматуры составляет не менее 40 диаметров.

7. Выставление опалубки. Выполняется из досок толщиной не менее 30 мм, дополнительно примерно каждые 1,5 метра выставляются подпорки (один конец в землю, другой в опалубку). Высота опалубки должна на 7-10 см превышать верхнюю отметку фундаментной плиты.

8. Бетонирование. Выполняется из бетона марки не ниже М300 (B22.5). В процессе укладки бетон обязательно трамбуется с помощью вибротрамбовки или в «домашних» условиях с помощью ручного «взбалтывания», например, арматурой. Если температура на улице превышает 25С, рекомендует проливать бетон водой в течение суток.

Особенности

При устройстве монолитной ж/б плиты следует помнить о том, что:

• нельзя проводить работы на промороженных грунтах;
• заливка бетона должна осуществляться единовременно (перерыв между заливками бетонных «автомиксеров» не более 2 часов) – в противном случае уменьшается несущая способность фундамента.

При соблюдении всех условий получается надежная монолитная фундаментная плита.

Недостатки

Одним из минусов такого фундамента является достаточно высокая стоимость. Однако стоит учесть, что, несмотря на более высокие расходы, при устройстве монолитных фундаментных плит не требуется узкоспециализированное оборудование, а за счет простоты конструкции меньше вероятность ошибки при производстве работ.

Монолитная плита фундамента для дома, гаража: толщина, пошаговая инструкция, схемы

Плитный фундамент считается самым надежным и выбирается при строительстве домов на неустойчивых и подтапливаемых почвах. Этот тип оказывает минимальное воздействие на грунт и обеспечивает равномерное распределение всех весовых нагрузок. Технология заливки сама по себе простая, основной акцент делается на расчете параметров плиты, а именно: глубины заложения, высоты подушки, марки и толщины бетона, сечения арматуры, потребности в утеплении. Диапазон варьируется от 15 до 35 см, если расчетная величина отличается, то рассматриваются другие варианты основ.

Оглавление:

1. Описание конструкции
2. Как рассчитать толщину фундамента?
3. Возведение монолитного основания по шагам

Особенности плитного фундамента

Представляет собой бетонный монолит с двумя рядами сетки из арматуры, размещаемый поверх утрамбованной песчаной подушки, в особо сложных случаях – усиленный ребрами жесткости снизу. Величина затрат на его строительство зависит от степени заглубленности основания: на устойчивых почвах оно практически сравнивается с землей и требует минимальных вложений и усилий. На плывущих грунтах или при необходимости организации подвального пространства на плитный фундамент уходит до 1/3 общестроительного бюджета, так как закладка проводится ниже уровня промерзания.

Существуют нормы, согласно которым слой армосетки размещается на расстоянии не менее 5 см от края плиты, 7 – между собой, минимальное сечение арматуры – 12 см. С учетом укладки двух прутьев в решетку итоговая толщина составляет 21,8 см. Но использовать его по умолчанию нельзя, точные параметры монолитного фундамента определяет расчет. Полученное значение сравнивают с рекомендуемым с учетом веса здания и геологических условий участка:

Толщина плиты для деревянного дома зависит от этажности, при использовании хорошо просушенных материалов их удельный вес не превышает 600 кг/м³, что в 2,5-3 меньше, чем у кирпича. Как следствие рекомендуемое значение составляет 30 см.

Последовательность расчета толщины будущей плиты

К исходным данным относят: все весовые нагрузки, включая снеговые, удельное давление на грунт для данного типа фундамента (справочная величина, зависит от типа почвы), площадь постройки. Вес самой монолитной плиты игнорируется благодаря ее размещению на песчаной подушке. Основные этапы расчета при этом:

• Анализ и грунта и определение оптимального удельного давления на фундамент.
• Расчет массы постройки. Суммируется вес стен (включая отделку и утеплитель), перекрытий, кровельных конструкций, мебели, снега на крыше зимой.
• Определение удельной нагрузки на грунт путем деления веса дома на площадь и сравнение ее с нормативным значением. Полученная разница умножается на размеры плитного фундамента, итоговое число соответствует его требуемой массе.
• Расчет оптимального объема (деление предыдущего значения на плотность бетона) и толщины монолита.
• Округление до ближайшей величины, кратной 5 (не важно в какую сторону).
• Перерасчет массы монолитного фундамента и сравнение его с рекомендуемой, расхождение не должно превышать ±25 %.

Следующим шагом является определение оптимальной глубины заложения и толщины подушки из щебня и песка, эти факторы напрямую зависят от типа почвы. Минимальная высота траншеи – 60 см, но такая закладка допустима лишь на устойчивых грунтах. Во всех остальных случаях плитный фундамент размещается на 60 см ниже уровня промерзания. Толщина засыпки зависит от веса постройки, минимум составляет:

• Для гаража – 25 см.
• Легких щитовых конструкций – 15 см.
• Фундамента для дома из бруса – 25-30 см.
• Для здания из кирпича и бетона – 50 см (из ни 20 – щебень, 30 – песок).

Этот слой обеспечивает равномерность распределения весовой нагрузки, на сложных почвах его увеличивают на 5 см как минимум.

Этапы строительства монолитного фундамента по шагам

Работы начинаются с анализа состояния грунта и расчета толщины самого основания и подушки под ним, после чего определяется требуемое количество стройматериалов. При возведении монолитной плиты рекомендуется придерживаться следующей схемы действий:

1. Разметка участка и земляные работы.

2. Настил геотекстильного полотна по дну и периметру стен выкопанного котлована.

3. Размещение дренажного отвода. Необязательный этап, выбирается при высоком уровне грунтовых вод. В этом случае по дну котлована прорывают неглубокие траншеи, закрываемые тем же геотекстилем, поверх которого прокладываются пластиковые трубы с отверстиями. После чего их засыпают щебнем и накрывают еще одним слоем сетки. Рекомендуемая схема расположения труб – поперек будущей монолитной плиты.

4. Организация подушки, первым засыпается и трамбуется щебень (на особо сложных грунтах – пропитанный битумом), после чего эту операцию повторяют с песком, для облегчения процесса уплотнения его слегка смачивают. На этом этапе задействуется вибротехника, достичь нужной плотности без оборудования непросто.

Важный нюанс: используется песок только крупных фракций, при превышении толщины подушки свыше 10 см он трамбуется послойно.

5. Прокладка коммуникаций согласно заранее составленной схемы (при необходимости). Этот этап проводится одновременно с предыдущим, водопроводные или канализационные трубы размещаются поверх прослойки из щебня. Сверление монолитной фундаментной плиты после застывания считается грубейшим нарушением технологии, важно продумать любые мелочи.

6. Выравнивание дна котлована тощим бетоном. Еще один необязательный, но рекомендуемый этап, выбираемый при риске подтапливания или смещения грунта. Толщина заливаемого слоя – в пределах 10 см.

7. Монтаж опалубочных конструкций, проверка разметки и отклонений по уровню.

8. Настил рулонной гидроизоляции с обязательным выпуском по краям около 1 м. Опытные строители используют не менее двух слоев, все стыки обрабатывают паяльником.

9. Утепление будущей монолитной плиты (рекомендуется) – укладка экструдированного пенополистирола по дну и бокам котлована с учетом отверстий для коммуникаций. Их толщина учитывается заранее, до начала монтажа опалубки.

10. Армирование – перевязка железных прутьев с минимальным сечением в 12 мм с помощью пластиковых хомутов или проволоки с интервалом от 20 до 30 см. Сетка размещается в два слоя, нижний связывается из более толстой и прочной арматуры. На этом этапе важно не повредить утеплитель (при наличии) или гидроизоляцию, поэтому под прутья размещают специальные пластиковые подпорки.

11. Заливка бетона. Этот этап проводится в один день, при большом объеме фундамента имеет смысл заказать готовый раствор. Допускается самостоятельное приготовление бетона с маркой прочности не ниже М300, но допустимый перерыв в процессе не превышает 12 часов. Бетон заливается, разравнивается и трамбуется исключительно послойно по всему периметру монолитной плиты. Заполнение отдельными участками приводит к образованию трещин, этот фактор является еще одним доводом в пользу заводского раствора. Залитый бетон уплотняется глубинными вибраторами, в крайнем случае – вручную, после чего его поверхность разглаживается, выравнивается рейками и накрывается полиэтиленовой пленкой.

12. Выдержка монолитного фундамента – не менее 4 недель, с обязательным уходом за поверхностью (обрызгивании водой) в течении первых 7-10 дней.

13. Снятие опалубки, гидроизоляция боковых стен плиты, а именно – поднятие и крепление к стенам отложенных ранее рулонных стройматериалов.

Указанная технология строительства фундамента требует значительных вложений и трудозатрат, важно понимать, что все они будут бесполезны при выборе неправильной толщины плиты или глубины ее заложения. Такие этапы, как анализ состояния грунта, расчет параметров основания и непосредственно бетонирование однозначно стоит доверить специалистам. Данная пошаговая инструкция подходит для возведения плоской монолитной железобетонной плиты, при необходимости прокладки ребер жесткости процесс усложняется: подготавливаются специальные траншеи вдоль несущих стен с шагом не менее 3 м. Но их точные размеры и интервал определяет сложный инженерный расчет, в частном строительстве этот вариант используется редко.

Плитные фундаменты — что это такое

Плитные фундаменты — это виды фундаментов, которые применяются при строительстве малоэтажных зданий. Это то же самое, что и плита с небольшими изменениями, в которых применяются нагрузки.

Использование фундаментной плиты в качестве фундамента здания во многих аспектах более выгодно, чем строительство отдельного фундамента. Тем не менее, есть ключевые факторы, на которые следует обратить внимание при проектировании и строительстве плитного фундамента.

• Вес надстройки, опирающейся на плитный фундамент.
• Состояние грунта.
• Уплотнение грунта. Поскольку эти фундаменты рассчитаны на равномерную нагрузку, различная осадка может привести к серьезным проблемам.

Что такое плитный фундамент

Типы фундаментов используют улучшенную фундаментную плиту в качестве фундамента конструкции.

Часть или вся конструкция будет построена на плитном фундаменте. Будут усовершенствованы секции плиты, к которым приложена нагрузка.

В целом больше подходит для одноэтажных или двухэтажных зданий. Чем выше нагрузка, тем выше приложенное напряжение в фундаменте. Тогда нам нужна более высокая площадь фундамента. В этом случае фундамент вдоль стены может стать ленточным.

Таким образом, усиление в зоне приложенных нагрузок может быть выполнено только тогда, когда приложенные нагрузки меньше, а состояние грунта хорошее.

Типы плитных фундаментов

Плитные фундаменты классифицируются на основе усовершенствования плиты для повышения ее жесткости для увеличения несущей способности при приложении более высоких линейных нагрузок.

Когда толщина плиты увеличивается из-за увеличения нагрузок, она становится матовым фундаментом , где требуется большая площадь армирования.

• Сооружение на горизонтальной плите в качестве фундамента

В этом методе конструкция может быть построена на плите. Стена будет построена на плите. Важным фактом при возведении таких конструкций является несущая способность плиты.

Как правило, одноэтажная стена может быть построена на фундаментной плите без каких-либо модификаций. Однако следует уделить внимание расположению подкреплений.

При необходимости может быть предусмотрено дополнительное армирование стен строящегося объекта.

• Сооружение усиленной плиты в качестве фундамента (при необходимости изменить секцию плиты)

Увеличение нагрузки на стену и слабые грунтовые условия приводят к разрушению плиты основания из-за недостаточной несущей способности конструкции.

Секция плиты будет модифицирована в соответствующих местах для повышения жесткости плиты, что позволит значительно увеличить несущую способность.

Это можно сделать на краю плиты или в середине плиты. Толщина плиты будет увеличена в определенном месте и будет уменьшена до исходной толщины плиты.

В этих локациях также будет усилено усиление. Там, где это применимо, в этих местах будет предусмотрена, по крайней мере, до определенной степени, сетка верхнего армирования.

Как проектировать плитные фундаменты

Поскольку малоэтажное строение построено на плитах, колонны, начинающиеся с плиты, отсутствуют. Если они есть, то их нельзя рассматривать как плитные фундаменты. Его можно рассматривать как плотный фундамент.

Нагрузки от стен, как правило, равномерны. Однако в конических стенах приложенная нагрузка не будет одинаковой вдоль стены. Поэтому при проектировании мы учитывали приложенную нагрузку и ее изменение.

Обычно модифицируем плиту и вводим сечение, аналогичное балкам. Его можно смоделировать в виде балки на упругом основании. Для этого можно использовать множество компьютерных программ. Почва может быть смоделирована на основе ее емкости. Для моделирования грунта можно использовать стандартное значение проникновения (SPT), допустимую несущую способность и т. д. Реакция грунтового основания может быть рассчитана по этим параметрам и может использоваться для моделирования.

Преимущества плитного фундамента

• Недорогой
• Быстрота возведения
• Отсутствие зазора между плитой и грунтом. Нет места для какой-либо полости.
• Так как основание является основанием, нижняя опалубка также не требуется.

Недостатки плитного фундамента

• Поскольку службы будут проходить под плитой, возникнут проблемы с обслуживанием.
• Нельзя использовать при более высоких нагрузках.
• Возможно растрескивание из-за дифференциальной осадки.

Related Articles

• Pier Foundation
• Footing Foundations
• Deep Foundations
• Foundation Failure
• Underpinning
• Eccentrically Нагруженные фундаменты
• Площадь мелкого фундамента
• Фонды плотов. фундаменты
• Подъемное давление на фундаменты
• Как определить тип фундамента
• Excavation for Foundation
• Foundation Waterproofing
• Settlement of Shallow Foundations
• Underwater Concrete

What’s A Slab Foundation? | Ремонт фундамента

Тип фундамента, сделанный из бетона, обычно толщиной 4-6 дюймов, заливаемый непосредственно на землю за один раз.

График бесплатного осмотра

Что такое плитный фундамент?

Плитный фундамент выполнен из бетона и армирован стальными стержнями. Этот тип фундамента строится на грунтовых участках и обычно имеет толщину от четырех до восьми дюймов. Однако его края обычно толще, чем остальная часть плиты, чтобы добавить прочности по периметру. Заливается плита не слоями, а все за один раз.

После того, как бетон застынет, поверх него можно возводить конструкцию. Этот тип фундамента в основном используется в районах с более теплым климатом.

 Преимущества фундаментов из бетонных плит

Вот пять причин, по которым следует выбрать этот тип основания для дома:

• 1. Быстрое отверждение:

Бетонная плита требует меньше времени для высыхания, а это означает меньшее время простоя. во время строительства. Вашему подрядчику не придется ждать много дней, пока бетон затвердеет, прежде чем он продолжит строительство.

• 2: Экономия средств:

Всякий раз, когда вы строите плитный фундамент, вы можете сэкономить до 10 000 долларов на стоимости вашего дома. Вам не нужно учитывать стоимость строительства подвала или подвального помещения.

• 3: Защита от вредителей:

Бетонные плиты также защищают от проникновения термитов и других ползающих насекомых, поскольку под вашим домом нет открытого пространства, которое они могли бы использовать в качестве плацдарма.

• 4: Меньшая подверженность наводнениям и утечкам газов:

Поскольку они водонепроницаемы, плитные фундаменты с меньшей вероятностью понесут структурные повреждения из-за наводнений или допустят утечку газа радона в ваш дом.

• 5: Меньше ступеней:

Дома с плитным фундаментом обычно строят ближе к земле, чем дома с участками ниже уровня земли.

Минусы фундаментов из бетонных плит

Несмотря на то, что отсутствие чего-либо под вашим домом может затруднить проникновение термитов и вредителей в ваш дом, эти неприятности все же могут проникнуть через стены, поскольку дом стоит ближе к земле. Поскольку воздуховод проходит через землю, он должен быть хорошо изолирован. Если плита треснет, это может нарушить структурную целостность вашего дома, что приведет к дорогостоящему ремонту.

Другим недостатком является то, что нагревательные и охлаждающие устройства, возможно, придется устанавливать на полу. А это может занимать ценное жилое пространство. Это не говоря уже о том, что есть потенциал для развития трещин.

Когда следует использовать фундамент из бетонных плит?

Ваш подрядчик может порекомендовать вам использовать плитный фундамент в любой из этих трех ситуаций.

• Плоская поверхность:

Если земля, на которой построен ваш дом, плоская, имеет смысл построить фундамент из бетонной плиты. Возможно, вам придется немного переоценить землю, если одна сторона наклонена больше, чем другая.

• Неглубокая коренная порода:

В некоторых местах скальные выходы могут находиться близко к поверхности. Это может помешать раскопкам более глубокого фундамента.

• Высокий уровень грунтовых вод:

Если уровень грунтовых вод близко к поверхности, имеет смысл построить дом на фундаменте из бетонной плиты, так как для этого не потребуется много копать.
