Первое с чего начинается строительство гаража, это выбор типа фундамента для будущей постройки и его изготовление. В качестве материала для изготовления стен гаража часто применяются пеноблоки, т. к. это практичный, теплый и относительно легкий материал.

Так какой фундамент, под гараж из пеноблоков оптимально подойдет?
На этот вопрос и постараемся ответить в этой статье.

Требования к основанию и влияние на него типа грунта

Самое основное требование, это прочность. Конструкция фундамента должна выдерживать нагрузку от стен и при этом не проседать во избежание трещин.

Второе, это практичность — некоторые виды фундамента могут служить не только основанием для стен, но и полом для будущего гаража. И последнее, это то, что конструкция должна быть максимально защищена от негативного влияния грунта, на котором она устанавливается. Например, это пучинистость и высокая влажность.

Исходя из этих требований, можно сделать вывод какой фундамент для гаража из пеноблоков предпочтительнее.

Если тип грунта пучинистый, например, глина или суглинок, то можно применять два вида фундамента — это свайно-винтовой и плитный. Ленточный фундамент сразу отпадает, т. к. его потребуется заглублять ниже точки промерзания почвы, а это потребует дополнительных затрат.

Свайно-винтовой не очень подходит для такой постройки как гараж, т. к. обязательно возникнет проблема с организацией пола, к тому же при строительстве гаража зачастую требуется организовать в нем смотровую яму, что в данном случае сделать будет невозможно.

Плитный фундамент в данном случае будет являться лучшим вариантом, т. к. одновременно будет использоваться и как пол гаража, к тому же проблем с организацией смотровой ямы не возникнет.

При высоком уровне грунтовых вод вариант с основанием в виде монолитной плиты тоже будет предпочтительнее всех остальных, по той причине, что его не нужно заглублять на большое расстояние, а достаточно опустить на глубину не более 30 см.

Если грунт песчаный или каменистый, то можно использовать ленточный фундамент мелкого заложения на песчаной подушке. В дальнейшем придется отдельно заливать пол, что не очень удобно. Плитный фундамент, за счет того, что он изготавливается одной монолитной армированной плитой, будет надежнее.

Из всего сказанного выше можно сделать вывод, что при прочих равных условиях плитный фундамент как нельзя лучше подходит для строительства на его основе гаража. Рассмотрим как правильно сделать плитный фундамент своими руками.

Расчет плитного фундамента

Теперь рассмотрим какое количество материалов потребуется для строительства плитного фундамента.

Пример расчета плитного фундамента

Оптимальные размеры фундамента под гараж из пеноблоков 4 на 4 метра, то есть площадью 16 квадратных метров. Первое что необходимо, это геополотно, которым застилается дно и боковые стенки котлована под будущий фундамент. Площадь дна котлована нам известна, остается высчитать площадь боковых стенок. Для этого их длину умножаем на ширину: 16 м *0,3 м = 4,8 м2. Значит для того чтобы укрыть весь котлован с боковыми стенками потребуется 20,8 м2 +10% на перекрытие.

Далее рассчитаем объем песка и щебня. Для этого перемножим площадь поверхности на высоту подушки каждого из материалов. Для нормального функционирования песчаной подушки под плитой фундамента достаточно слоя в 10 см, соответственно 20 см остается под щебенку. В итоге получаем: 0,1м * 16 м2 = 1,6 м3 это необходимый объем песка. 0,2 м * 16 м2 = 3,2 м3 это объем щебня.

Теперь посчитаем объем раствора. Для гаража из пеноблоков минимальная толщина бетона должна быть не менее 15 см. Соответственно: 16 м2 * 0,15 м = 2,4 м3 бетона.

Для армирования, лучше использовать металлическую арматуру сечением не менее 10 мм. Её шаг должен составлять примерно 15 см. Длина хлыстов должна быть ровной 4 метрам, по ширине каждой из сторон.

Для определения требуемого количества арматуры необходимо поделить длину стороны на шаг арматуры. В итоге получаем: 4 м/0,15м = 26,6 округляем в большую сторону до 27 штук и умножаем это количество на 2, т. к. арматура должна укладываться перпендикулярно. В итоге потребуется: 54 шт * 4 м = 216 погонных метров арматуры.

Также для организации дренажной системы потребуется перфорированная дренажная труба, которая укладывается по периметру фундамента в слой со щебнем, для отсечения влаги поступающей из почвы. Её общая длина равняется длине периметра фундамента и составляет 16 погонных метров плюс количество, необходимое для вывода дренажа до приемного колодца.

Подведем итог, для строительства фундамента 4 х 4 из монолитной армированной плиты потребуется:

•  23 м2 геоматериала;
•  1,6 м3 песка;
•  3,2 м3 щебня;
•  2,4 м3 бетона;
•  216 погонных метров арматуры сечением 10 мм;
•  Минимум 20 погонных метров дренажной трубы и все необходимые для неё фитинги.

[stextbox id=»1_wazhno»]Важно: эти расчеты не являются эталонными, а сделаны для того, чтобы было понятно, как можно более-менее точно рассчитать необходимое количество материалов для изготовления монолитного плитного фундамента.[/stextbox]
Также следует заметить, что потребуется минимум 16 метров погонных теса для строительства опалубки.

Плитный фундамент своими руками, пошаговая инструкция

Строительство любой постройки начинается с подготовки под нее места. Следует очистить территорию от старых пней и молодых побегов деревьев, если таковые имеются. После этого можно приступать к разметке.

Разметка фундамента

Разметка один из важных этапов в начале любого строительства, т. к. от нее зависит насколько ровной получится будущая постройка. Вторая причина, по которой к разметке нужно отнестись с максимальной ответственностью, это то что неправильная разметка может повлечь за собой проблемы при строительстве стен и особенно крыши будущего гаража. Рассмотрим как разметить фундамент для дома своими руками.

Для проведения разметки необходимо иметь рулетку, шпагат или строительную шнурку, а также деревянные колья. Работу необходимо проводить с напарником, т. к. одному сделать это достаточно проблематично.

В первую очередь необходимо отмерить и обозначить кольями расположение любой из сторон, по которой можно сориентировать положение будущего гаража относительно других построек.

[stextbox id=»2_znat»]Совет: если гараж планируется делать заподлицо с ограждением участка, то первую стену отмечают на линии ограждения и все дальнейшие размеры откладываются и корректируются от нее.[/stextbox]

Далее, необходимо обозначить три других стороны. Делается это поочередно для каждой из сторон, стараясь на глаз выдержать угол в 90 градусов, между основной стороной (от которой идет отсчет) и прилегающих к ней боковых. После того как стороны примерно обозначены, необходимо выровнять диагонали.

[stextbox id=»1_wazhno»]Важно: если диагонали не равны, значит периметр размечен не верно и следует продолжать разметку, при этом можно передвигать только колья, которые не обозначают основную сторону. [/stextbox]
Итак, разметка проведена, диагонали одинаковые и все стороны будущего гаража равны четырем метрам, теперь можно приступать к выборке грунта.

Выборка грунта

Как было оговорено ранее, для гаража размером 4*4 метра достаточно монолитной  плиты фундамента толщиной 15 см и хорошо утрамбованной подушки в 30 см. Для гаража из пеноблоков глубины фундамента в 30 см будет достаточно. Выборку грунта удобнее осуществлять при помощи строительной тележки, которая позволит не выкидывать землю по краям будущего фундамента, а сразу вывозить плодородный слой в то место, где он может пригодится.

Делаем  пластовый дренаж и песчаную подушку

После того, как грунт выбран, необходимо максимально выровнять дно получившегося котлована, после чего застелить его геотканью. Она необходима для фильтрации влаги, которая будет проникать из земли в подушку, а затем выводится из нее при помощи дренажа. Ткань расстилается с нахлестом в 10 см, при этом края котлована тоже необходимо укрывать.

На следующем этапе в котлован насыпается и утрамбовывается песок. Толщина песчаного слоя должна составлять 10 см, причем нужно стараться сделать песчаную подсыпку максимально ровной. В качестве трамбовки удобнее всего использовать виброплиту, это специальная установка с бензиновым двигателем, которая за счет вибрации своей платформы утрамбовывает песок.

Далее аналогичным образом насыпается щебень и тоже трамбуется, а параллельно, по краям периметра укладывается дренажная труба. Толщина слоя щебенки должна составлять примерно 20 см, при этом дренажную трубу для такой системы фундамента можно использовать не толстую диаметром 110 мм, а среднюю, например, на 50 мм с дополнительной фильтрующей обмоткой. На этом же этапе устанавливаются и смотровые колодцы для дренажной системы.

[stextbox id=»3_na_zam»]Необходимо помнить, что в тех местах где устанавливаются смотровые колодцы, трубы должны иметь доступ внутрь, это нужно для их дальнейшего обслуживания. [/stextbox]

Стоит помнить, что дренажные трубы должны укладываться с соблюдением уклона, который не должен быть меньше двух градусов.После того, как слой щебня утрамбован, необходимо провести гидроизоляцию. В качестве изоляции можно использовать любой доступный рулонный материал.

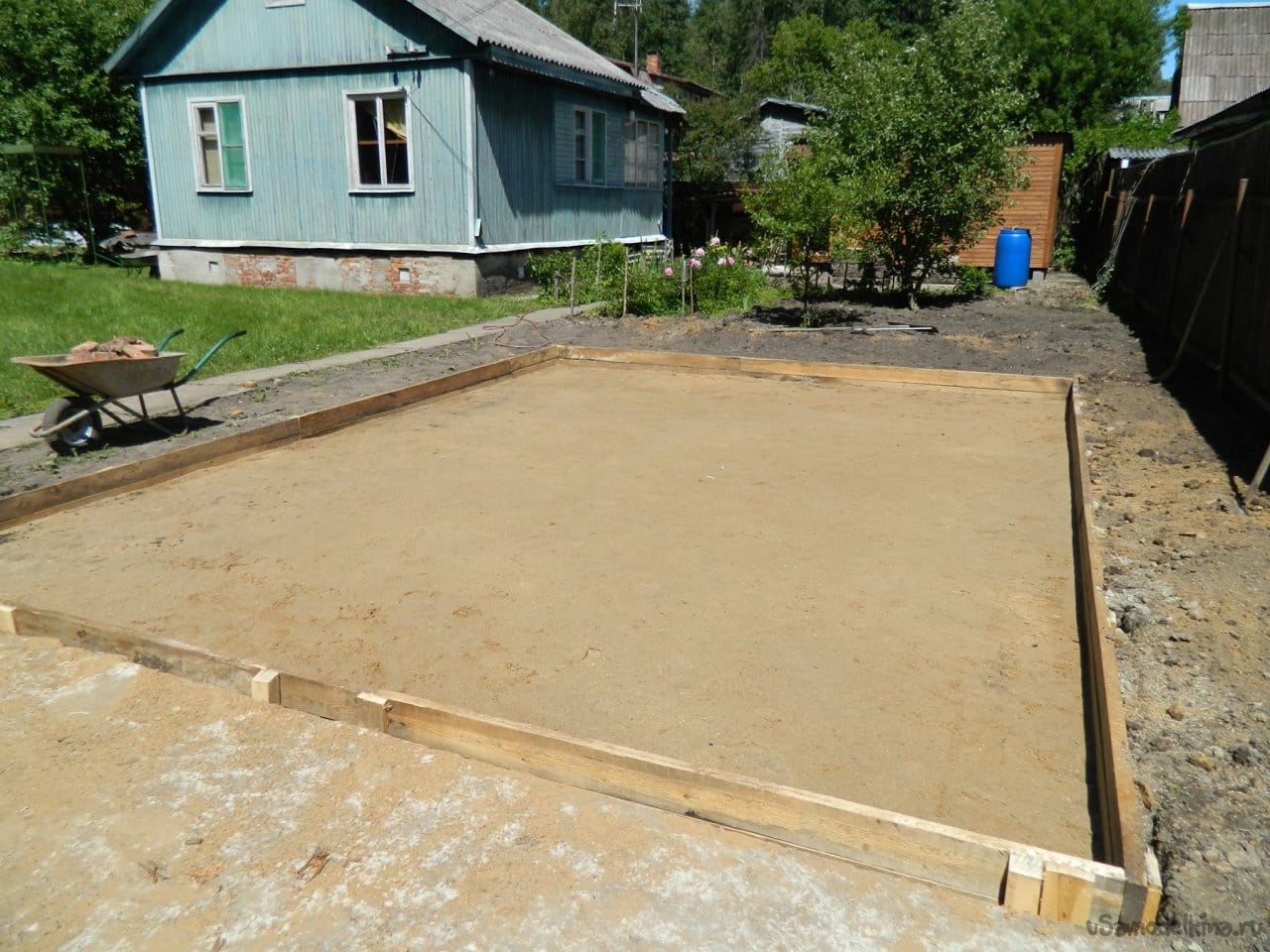

Далее по наружному краю периметра устанавливается опалубка. Ее высота должна быть не менее 15 см. Если в качестве опалубки применяется тес шириной 20 см, то после установки при помощи строительного уровня необходимо разметить уровень, до которого будет производится заливка бетона.

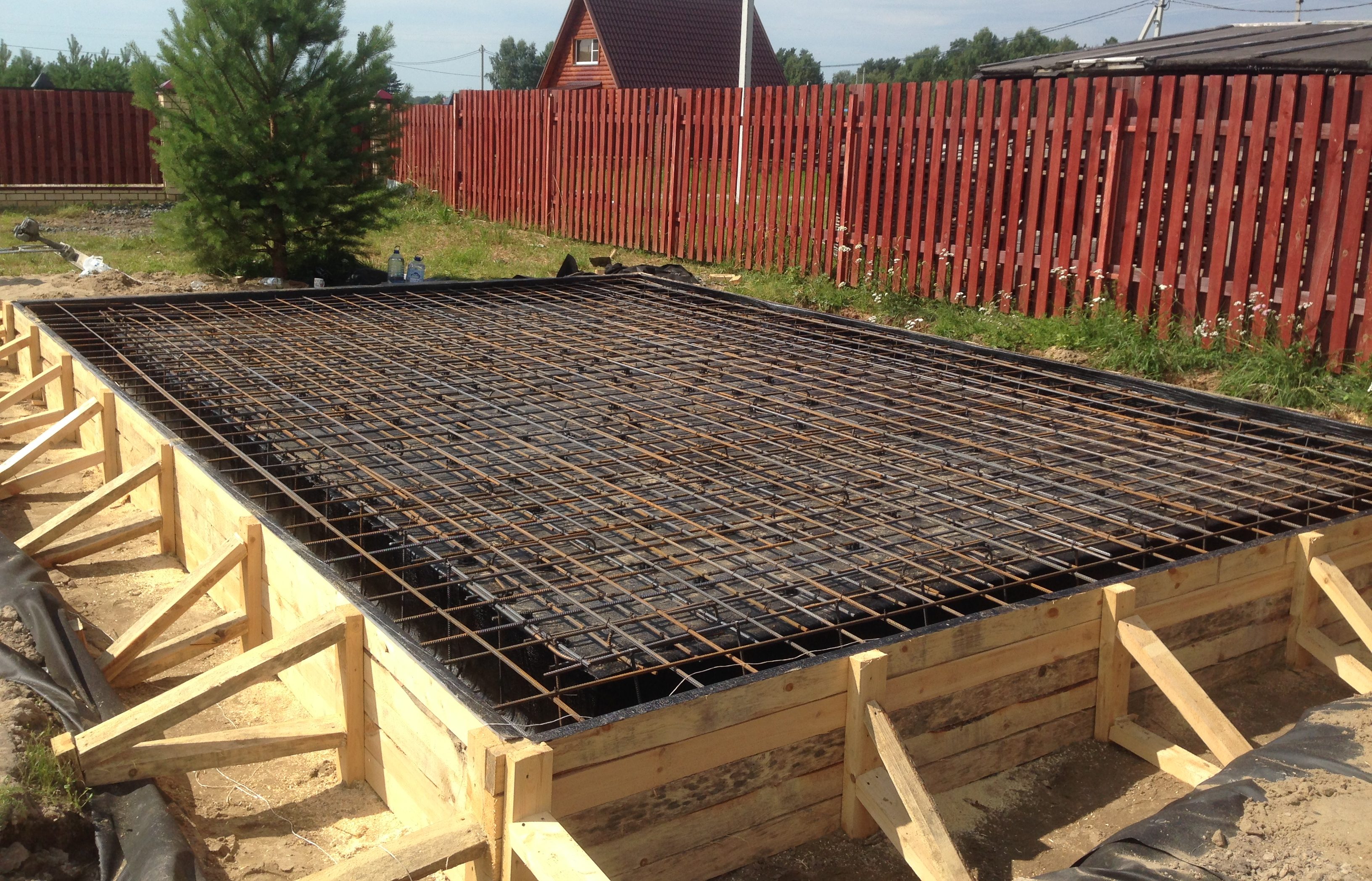

Последний этап подготовки к заливке фундамента, это вязка арматуры. Вяжут арматуру при помощи специальной вязальной проволоки.

[stextbox id=»1_wazhno»]Важно: при армировании фундамента строго запрещено применять сварку, так как в таком случае конструкция получается жесткой, что при линейном расширении в зимний период может вызвать появление трещин.[/stextbox]

Арматуру обязательно нужно приподнять при помощи специальных подкладок, это необходимо для обеспечения минимально необходимого защитного слоя бетона.

Заливка бетона

Последний этап строительства фундамента это заливка и выравнивание бетона. Для фундамента под гараж из пеноблоков подойдет бетон марки М100. Чтобы залить плиту фундамента своими руками потребуется иметь бетономешалку, но гораздо удобнее заказать бетон в специализированной организации, которая поставит его на участок в миксере и зальет при помощи специальных раздаточных рукавов в опалубку.

Плюс к этому, покупая готовый бетон можно быть уверенным, что он соответствует заявленной марке. В то время как при самостоятельном его изготовлении, зачастую замесы производятся с примерным соблюдением пропорций. К тому же приготовить почти три куба бетона, это достаточно трудоемкий процесс.

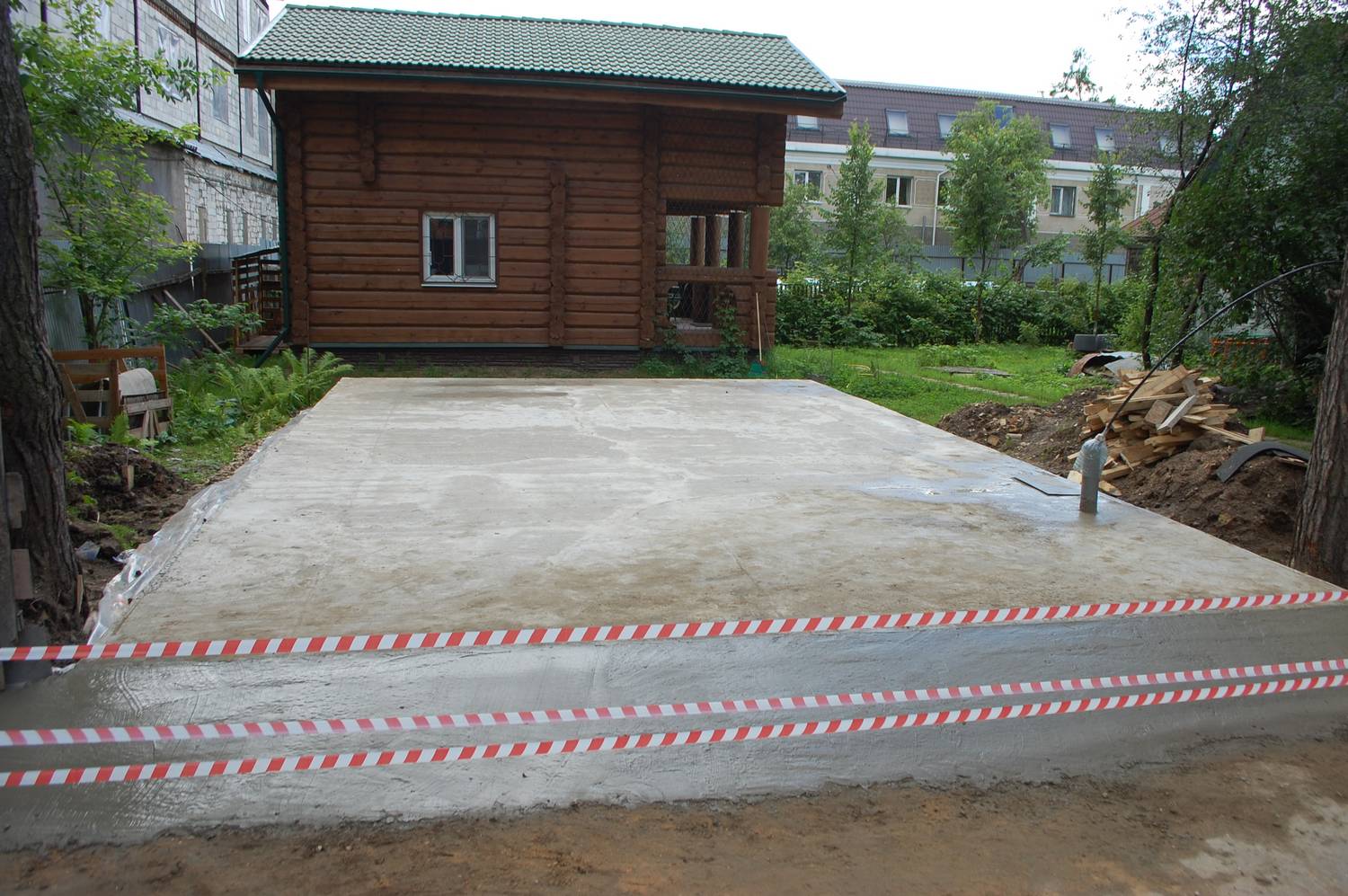

После того как бетон залит, его оставляют на сутки для набора крепости, после чего его необходимо полить водой и укрыть полиэтиленовой пленкой. Таким образом можно предупредить появление трещин, которые возникают по причине его быстрого высыхания.

Вывод

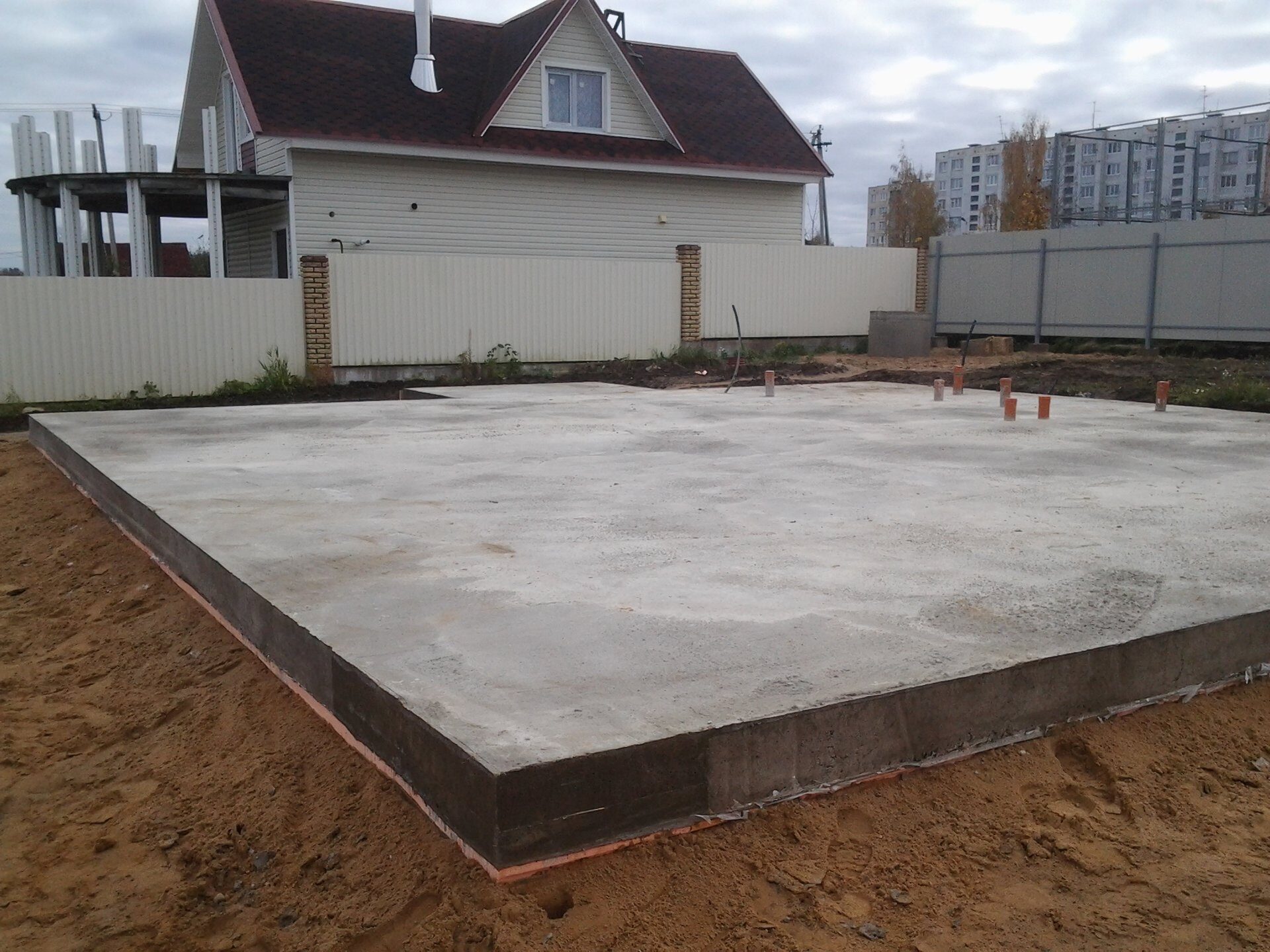

Самостоятельное изготовление монолитного мелкозаглубленного плитного фундамента под гараж из пеноблоков, это несложный процесс. При желании справиться с ним может любой человек, даже не имеющий навыков в строительстве.

Стоимость такого фундамента будет ниже чем у ленточного, а в дополнение получится уже готовый пол. При необходимости в процессе его изготовления, можно сразу подготовить и залить смотровую яму.

Полезное видео

Заливка плитного фундамента под гараж:

Плита под гараж: устройство и применение

Содержание

1. Применение монолитной плиты фундамента и устройство плитного основания
2. Плитный фундамент под гараж – достоинства монолитного основания
3. Из каких материалов делают фундамент под гараж
4. Плита бетонная под гараж – технология создания железобетонной основы
5. Готовимся создать надежное основание для здания гаража – подготовительные работы
6. Разметка участка под размеры гаража
7. Извлечение почвы для котлована и засыпка подушки из песка и щебня
8. Монтаж опалубки по периметру котлована и гидроизоляция
9. Сборка арматурной сетки и монтаж каркаса из арматуры
10. Плита фундаментная под гараж – заливка плитного фундамента
11. Защищаем слой бетона от растрескивания – заключительные этапы работы
12. Как укрепляется фундаментная основа под гараж
13. Заключение
14. Похожие статьи:

Для безопасного хранения автомобиля оптимальный вид постройки – гараж. При повышенной глубине промерзания почвы, расположении строения на проблемном грунте, близости водоносных слоев, должна укладываться прочная фундаментная основа под стены. Для таких условий оптимальный вариант фундаментной конструкции – монолитная плита. Сооружая плитный фундамент под гараж, следует правильно выполнить расчет толщины и соблюдать правила заливки при выполнении работ. Рассмотрим особенности применения, конструктивные особенности цельной плиты, а также технологию ее сооружения.

Мультитул для ремонтных и строительных работ Makita LXT DTM52Z

Применение монолитной плиты фундамента и устройство плитного основания

Определяясь с выбором фундаментной основы под гараж из блоков, кирпича или камня, владельцам транспортных средств приходится выбирать среди различных типов фундаментов.

Возможные варианты:

• фундамент ленточного типа, повторяющий контур гаражного строения. Он формируется путем заливки бетона в опалубку, с предварительно размещенным в ней арматурным каркасом. Ленточная конструкция применяется на стабильных грунтах с глубоко расположенными водоносными слоями;
• монолитная железобетонная плита, заливаемая в опалубку на необходимую толщину по всей площади гаража. Плитный вариант фундамента также называют плавающим. Он положительно зарекомендовал себя на проблемных почвах, обеспечивая устойчивость гаража при деформации грунта;
• сборный вариант плиты, сформированной из уложенных на щебеночную подушку стандартных панелей. Для сооружения сборного фундамента требуется грузоподъемное оборудование. Составной вариант уступает монолитному по прочностным свойствам;
• бутобетонный фундамент, выполненный по периметру гаражных стен. Основа фундаментной конструкции – бутовый камень, который уложен на подсыпку из щебня и песчаного слоя и залит цементным раствором. Такая конструкция фундамента не применяется при близком расположении грунтовых вод.

Среди указанных разновидностей фундаментных оснований, лучший фундамент под гараж – плита. При подвижках почвы она смещается совместно с грунтом, обеспечивая устойчивость строения и целостность гаражных стен. Плита не только предотвращает неравномерную усадку гаража, но и надежно гидроизолирует помещение.

Ведро строительное 16 л, Albex, 01361, ударопрочное

Цельная конструкция фундамента положительно зарекомендовала себя в различных условиях:

• на ослабленных почвах с повышенной концентрацией влаги;
• при близком расположении к нулевой отметке водоносных пластов;
• на насыпных грунтах с повышенным содержанием мелкого песка;
• при повышенной склонности грунта к деформации в результате замерзания.

Главная особенность цельной основы – увеличенный размер фундаментной подошвы, благодаря которой обеспечивается:

• равномерное распределение нагрузки от массы строения на почву;
• сглаживание реакции грунта, связанной с морозным пучением;
• предотвращение локальной усадки стен гаража;
• исключение возможности образования трещин.

Важно правильно определить толщину монолитной плиты и уровень заглубления ее подошвы. При этом необходимо учитывать:

• характер почвы на месте строительства;
• уровень заглубления водоносных пластов;
• нагрузочные характеристики фундамента;
• общий вес гаражного строения;
• наличие высотных перепадов на участке;
• характеристики применяемых стройматериалов;
• климатические условия.

В зависимости от массы гаражного строения и характера грунта, плитный фундамент выполняется с различным уровнем заглубления относительно нулевой отметки.

Возможные варианты:

• незаглубленный. Он используется для легких строений и сооружается на уровне почвы после выравнивания поверхности и очистки площадки;
• слабозаглубленный. Предназначен для каменных гаражей, смещен вглубь почвы на 40-50 см и не предусматривает возможности сооружения подвала;
• заглубленный. Используется для постройки гаражей с мансардами. Основание подошвы фундаментной плиты расположено на уровне промерзания грунта.

Независимо от уровня заглубления цельной плиты, монолитный фундамент имеет одинаковое устройство. Он формируется в виде многослойной плиты, каждый уровень которой решает определенные задачи.

Костюм мужской рабочий (куртка + брюки), спецовка для ремонта, строительства, дачи, цвет синий/черный, размер 56-58 (182-188)

Плита включает следующие ярусы:

[adsense1]

• гидроизоляционный. Он формируется путем укладки на спланированный грунт геотекстильной ткани, разделяющей щебеночно-песчаную подсыпку и почву;
• демпфирующий. Образован подушкой из песчано-щебеночной смеси, в которой размещен дренаж. Подсыпка компенсирует реакцию грунтовых деформаций;

• подбетонный. Повышает несущую способность плиты, выравнивает поверхность демпфирующей подушки и представляет собой тонкий слой бетона;
• влагозащитный.
  Предотвращает насыщение монолитной плиты грунтовой влагой, и не допускает утечек воды из застывающего бетонного раствора;
• теплоизоляционный. Формируется из листового или гранулированного теплоизолятора, позволяющего уменьшить объем тепловых потерь;
• укрепляющий. Он повышает прочность плиты. Применяются арматурные стержни сечением 12-14 мм, связанные в решетку с помощью вязальной проволоки;
• несущий. Завершающий слой плиты, выполненный из бетона, воспринимающий вес строения и пропорционально распределяющий массу на площадь подошвы.

Для формирования плиты заданных размеров используется важный конструктивный элемент – стационарная или разборная опалубка. Она монтируется по контуру платформы, придает бетонному массиву необходимую конфигурацию и предотвращает потери цементного молочка в процессе твердения бетона.

При сооружении монолитного фундамента, важно соблюдать последовательность размещения слоев для обеспечения необходимого запаса прочности плиты и обеспечения долговечности основы. Помните, что каждый ярус платформы выполняет определенные функции, и сооружается в строгом соответствии с требованиями технологии.

Плитный фундамент под гараж – достоинства монолитного основания

[adsense2]

Основание, выполненное в виде цельной железобетонной плиты, превосходит по эксплуатационным характеристикам и нагрузочной способности другие типы фундаментов. Монолитная конструкция обладает комплексом неоспоримых преимуществ и одновременно имеет ряд недостатков. Начнем с достоинств.

Главные плюсы:

• длительный период использования. Правильно выполненная многослойная платформа – долговечная конструкция, которая эксплуатируется на протяжении века;
• простотой обустройства. Благодаря ограниченному объему земляных мероприятий, несложно самостоятельно сформировать мелкозаглубленную плиту;
• повышенные несущие характеристики. Увеличенный размер подошвы позволяет построить массивный гараж на проблемной почве;
• экономичность конструкции. Отсутствует необходимость в дополнительном обустройстве пола, который формируется в процессе заливки железобетонной плиты;
• увеличенная влагостойкость. Многослойная конструкция предотвращает впитывание грунтовой влаги и защищает гараж от сырости;
• устойчивость к подвижкам грунта. Плита обеспечивает целостность гаражных стен при морозном пучении грунта, смещаясь вместе с почвой.

Кроме того, железобетонная платформа не оказывает увеличенного давления на почву, не подвержена деформации и предотвращает усадку. При толщине платформы в пару десятков сантиметров, она надежно фиксирует положение гаражной постройки на проблемных почвах.

Рассмотрим минусы конструкции. Основные недостатки:

• повышенный объем расходов на постройку плитного фундамента, связанный с приобретением необходимого объема песка и щебня для приготовления бетона и формирования подушки;
• невозможность сооружения цельной плиты в условиях наклонной площадки.
  При увеличенном уклоне возрастает толщина платформы, что ведет к повышению сметной стоимости строительства;
• проблематичность сооружения в гаражном помещении погреба.

Несмотря на повышенный объем затрат на покупку стройматериалов и другие недостатки, владельцев транспортных средств привлекает надежность и долговечность фундаментной конструкции, а также стойкость плиты к воздействию природных факторов.

Кельма отделочника STAYER PROFI 0830-12 трапецевидная 120×120 мм

Из каких материалов делают фундамент под гараж

[adsense3]

В перечень материалов для сооружения плитной основы входят:

• бетонный раствор, изготовленный из гравия, портландцемента, воды и мелкого песка;
• бетономешалка, позволяющая приготовить увеличенный объем раствора и повышающая эффективность перемешивания;
• материалы, используемые для обеспечения тепло- и гидроизоляционной защиты монолитного фундамента;
• влагостойкая фанера, доски и брусья, применяемые для сооружения опалубочной конструкции;
• арматурные стержни с рифленым сечением, используемые для сборки силового каркаса;
• отожженная проволока, необходимая для связывания арматурных заготовок в каркас.

Для выполнения работ также требуются следующие инструменты:

• лопаты и ведра;
• столярный инструмент для сборки опалубки;
• приспособление для связывания проволоки;
• вибратор для трамбовки бетонного массива;
• строительный уровень;
• болгарка, укомплектованная кругом по металлу.

Готовясь к выполнению строительных мероприятий, следует позаботиться о средствах индивидуальной защиты дыхательных органов, глаз и рук. Подготовив все необходимое, приступайте к сооружению плиты.

Кювета строительная ЗУБР 06097-90_z02 (90 л) 780x480x290 мм

Плита бетонная под гараж – технология создания железобетонной основы

[adsense4]

Процесс создания плитного фундамента под гаражный бокс включает следующее этапы:

1. Подготовительные мероприятия.
2. Выполнение разметки.
3. Подготовку котлована.
4. Сооружение демпфирующей подушки.
5. Установку опалубки.
6. Выполнение гидроизоляции.
7. Сборку и установку арматурной решетки.
8. Заполнение опалубки бетонной смесью.
9. Уход за бетоном после заливки.

Остановимся на специфике выполнения каждой стадии строительных работ.

Готовимся создать надежное основание для здания гаража – подготовительные работы

[adsense5]

До начала строительства следует выполнить подготовительные мероприятия:

1. Выбрать место для строительства.
2. Убедиться в отсутствии под будущим гаражом инженерных коммуникаций.
3. Выполнить геодезические изыскания.
4. Рассчитать вес гаражного бокса.
5. Выполнить прочностные расчеты.
6. Вычислить толщину фундаментной основы.
7. Разработать эскиз фундамента.
8. Определить потребность в строительных материалах.
9. Оценить предстоящий объем затрат.

После завершения подготовительных работ приступайте к следующему этапу.

Шпатлевка BAUPROFFE латексная, выравнивающая для внутренних работ 15 кг. (ведро)

Разметка участка под размеры гаража

[adsense6]

Работы по разметке осуществляются на предварительно подготовленной площадке. Для этого необходимо:

1. Удалить камни и корни растений.
2. Выкорчевать пни.
3. Вывезти имеющийся мусор.
4. Разровнять поверхность.

Разметка выполняется с помощью колышков и бечевки. Порядок действий:

1. Вбейте в углах будущего фундамента колышки.
2. Натяните между ними бечевку.
3. Проконтролируйте соответствие размеров.

Допускается предельное отклонение разницы длины диагоналей до 20 мм.

Извлечение почвы для котлована и засыпка подушки из песка и щебня

[adsense7]

Руководствуясь положениями забитых колышков, готовят приямок:

1. Удаляют слой плодородной почвы.
2. Извлекают грунт на заданную глубину.
3. Выравнивают поверхность котлована.
4. Застилают дно приямка геотекстильной тканью.
5. Засыпают слой песка, перемешанного со щебнем.
6. Уплотняют демпфирующую подушку.

Для повышения эффективности трамбования подсыпки, следует увлажнять щебеночно-песчаный слой. При необходимости отвода влаги, выполняется укладка дренажных магистралей до формирования подушки. Согласно требованиям технологии, допускается размещение инженерных коммуникаций в демпфирующем слое.

Универсальный набор инструмента для дома STAYER Master-40 40 предм. 22052-h50

Монтаж опалубки по периметру котлована и гидроизоляция

[adsense8]

Для изготовления опалубки используются щиты, изготовленные из различных материалов:

• влагостойкой фанеры;
• деревянных досок;
• металлических листов.

Из имеющегося материала собираются щиты, и, затем, выполняются следующие работы:

1. Опалубка монтируется по контуру будущей плиты, возвышаясь над уровнем почвы на расчетную величину.
2. Вбиваются вертикальные стойки и устанавливаются раскосы для обеспечения неподвижности опалубочного каркаса.
3. Гидроизолируется внутренняя поверхность опалубочной конструкции с помощью листового рубероида или полиэтилена.

Завершив монтаж опалубки, укладывается теплоизоляционный слой и производится укрепление конструкции арматурным каркасом.

Сборка арматурной сетки и монтаж каркаса из арматуры

[adsense2]

Для армирования плиты следует выполнить ряд операций:

1. Нарезать заготовки из стальной арматуры.
2. Соединить элементы вязальной проволокой.
3. Уложить каркас в опалубку на специальные подставки.

Для предотвращения коррозии металлических прутков следует обеспечить постоянное расстояние от арматуры до поверхности бетона, равное 30-40 мм. Не забывайте, что вязка арматуры монолитной плиты обеспечивает более надежную фиксацию элементов по сравнению с использованием электросварки.

Плита фундаментная под гараж – заливка плитного фундамента

[adsense3]

Заливка монолитной плиты фундамента осуществляется самостоятельно приготовленным раствором или покупной бетонной смесью.

При выполнении работ важно соблюдать следующие требования:

• не допускать перерывов при заполнении опалубки бетонной смесью;
• начинать заливку с угловых зон, равномерно распределяя бетон по всей площади;
• тщательно уплотнять бетон с помощью вибратора;
• разровнять бетонную поверхность после удаления воздушных включений.

Для обеспечения прочности фундаментной основы, необходимо использовать бетон с маркировкой М350 и выше.

Строительный уровень STAYER 400 мм (3460-040_z04)5.0

Защищаем слой бетона от растрескивания – заключительные этапы работы

[adsense4]

На завершающей стадии работы следует надежно защитить поверхность плиты от растрескивания:

• равномерно увлажнять поверхность бетонного массива при повышенной температуре воздуха;
• постелить на твердеющий бетон полиэтиленовую пленку для предотвращения потерь влаги.

Поддержание постоянной влажности способствует нормальному протеканию реакции гидратации. Бетон набирает эксплуатационную прочность на протяжении 28 суток. После застывания фундаментной основы, приступайте к возведению стен гаражного строения.

[adsense5]

В определенных ситуациях фундаментное основание нуждается в усилении. При использовании для строительства стен массивных блоков, строительстве гаража с мансардой, а также при необходимости хранения тяжелого транспортного средства, необходимо позаботиться об укреплении монолитной плиты с помощью дополнительных ребер усиления.

Для формирования ребер жесткости необходимо, при обустройстве котлована, подготовить приямок в следующих местах:

• по периметру фундаментной основы;
• внутри фундаментной конструкции.

Для усиления плиты выполняется траншея размером 40х50 см. В приямок закладывается арматура, связанная с общим силовым контуром. Затем выполняется бетонирование. Для укрепления фундаментной конструкции целесообразно бетонировать плиту на 15-20 см шире контура будущего гаража.

Механический полузакрытый пистолет STAYER 06690

Заключение

Сооружая фундамент плитного типа, придерживайтесь требований технологии и убедитесь в качестве стройматериалов. Следует определиться с конструкцией, учитывая массу строения и характер почвы. Правильно выполненный монолитный фундамент обеспечит устойчивость гаража, возводимого на проблемном грунте.

Как вам статья?

Плиты для фундамента гаража | BIE Engineering Corp

Знаете ли вы, что существует несколько различных типов фундаментов, которые могут поддерживать отдельный гараж. Одним из самых распространенных фундаментов для отдельно стоящего гаража является плита с утолщенным краем. Этот фундамент также иногда называют плитным утолщающим фундаментом, плавающей плитой или плитой на уклоне.

Продолжайте читать, чтобы узнать, подходит ли вам плита с утолщенной кромкой для фундамента гаража!

Требуемые условия площадки

Плиты с утолщенными краями являются хорошим вариантом фундамента для отдельного гаража, если земля, на которой вы будете строить, ровная, а земля под гаражом представляет собой первоначальную нетронутую почву.

Если у вас есть участок с уклоном или если во дворе был добавлен дополнительный грунт для повышения уровня уклона, вы можете обратиться к инженеру-строителю, чтобы определить наилучший тип фундамента для вашего нового гаража.

Подача заявления на получение разрешений

Обратитесь в город, в котором вы строите, чтобы узнать, потребуются ли вам инженерные работы для получения разрешения на строительство.

Большинству городов требуется проектирование плитного фундамента гаража только в том случае, если они считают его «негабаритным». В каждом городе, поселке и округе есть свое определение того, что считается негабаритным. К счастью, в большинстве мест ограничения по размеру указаны на их веб-сайтах или в заявках на получение разрешения на строительство, поэтому легко узнать, понадобится ли вам проектирование.

Что такое инженерная проверка?

Если инженер спроектировал плиту с утолщенной кромкой для вашего нового гаража, его проверка может быть условием получения разрешения на строительство. В зависимости от города, в котором находится ваше здание, это иногда также называют письмом инженера о соответствии сертификации. Лучше заранее узнать, будет ли это условием получения разрешения, поэтому уточните в городе, когда получите разрешение.

Во многих городах и округах требуется, чтобы инженер проверил фундамент из бетонных плит и подготовил письмо с печатью, подтверждающее, что конструкция соответствует проекту. Если вам нужно проверочное письмо, инженер должен будет увидеть подготовку основания и стальную арматуру перед заливкой бетона.

Выбранные вами инженеры-строители могут предоставить вам подтверждающее письмо на основе фотографий. Если это так, убедитесь, что вы отправили своему инженеру все правильные фотографии и получили одобрение инженеров до заливки бетона. После того, как бетон залит, вы не сможете внести какие-либо исправления, которые может указать инженер. На картинке нужно будет четко показать все составляющие конструкции, в том числе:

• Уплотненный материал подстилающего слоя
• Пароизоляция и изоляция
• Изображение всей арматуры плиты
• С помощью рулетки покажите глубину залегания бетона в различных местах, включая утолщенные края
• С помощью рулетки , покажите, каким будет защитный слой бетона над и под арматурным стержнем
• С помощью рулетки покажите расстояние между арматурными стержнями
• Увеличьте изображения арматурного стержня в утолщенных краях
• Вашему инженеру также может понадобиться талон на бетон
• Вашему инженеру также могут понадобиться квитанции с указанием материалов, использованных во время строительства.

Позвоните нам сегодня или сделайте онлайн-предложение, если вам нужен инженер-строитель для вашего нового проекта гаража!

Как отремонтировать проседающую плиту гаража

Содержание

Почему плита моего гаража проседает?

Гаражные плиты оседают по разным причинам, в том числе из-за плохого дренажа, плохого уплотнения основного материала перед строительством и из-за того, что они построены на почве, которая просто недостаточно прочна, чтобы должным образом поддерживать тяжелую конструкцию.

Иногда грунт под плитой гаража просто не способен должным образом удерживать здание. Экспансивные почвы особенно проблематичны, потому что они расширяются, когда впитывают воду, и сжимаются, когда высыхают. Это вызывает сезонное движение плиты, которое со временем может повлиять на ее устойчивость. Надлежащий дренаж гарантирует, что лишняя вода не попадет под плиту и не повлияет на почву.

Если грунт или другой материал основания под гаражной плитой не уплотнен должным образом до начала строительства, он начнет медленно уплотняться после завершения строительства, поскольку тяжелые автомобили будут припаркованы поверх плиты.

Оседает вся конструкция гаража или только бетонная плита?

Это вопрос, на который мы должны ответить, потому что он определит, как отремонтировать проседающую плиту гаража. Некоторые плиты гаража соединены с фундаментом по периметру, а некоторые нет.

Если проседающая гаражная плита    не прикреплена к фундаменту по периметру, она будет двигаться независимо от остальной части гаража. В этом случае его можно отремонтировать с помощью процесса впрыска пенополиуретана, широко известного как «slabjacking».

Подробнее о – Признаки того, что ваш дом смещается

С другой стороны, если проседающая плита гаража прикреплена к фундаменту по периметру, есть вероятность, что весь гараж испытывает осадку. Признаки того, что это может происходить, включают наклонный пол гаража, большие трещины в полу гаража или явно не выровненный коллектор гаража. В этом случае проседающая плита гаража будет отремонтирована с помощью впрыскивания полиуретана, а фундамент по периметру будет отремонтирован с помощью толкающих свай.
Конечно, если к дому пристроен осадочный гараж, это создаст нагрузку на дом и заставит его оседать.

Как отремонтировать проседающую плиту гаража

В большинстве случаев, , если проседающая плита гаража не соединена с фундаментом по периметру , ее можно выровнять с помощью впрыскивания пенополиуретана (также известного как «slabjacking»). ‘). Процесс работает следующим образом…

• В плите просверливаются небольшие отверстия диаметром 5/8 дюйма, и в них впрыскивается пенополиуретан.
• По мере того, как пенополиуретан растекается под плитой и расширяется, он заполняет все пустоты и поднимает плиту обратно в исходное положение.

Впрыск полиуретановой пены является хорошей альтернативой процедуре, известной как «майджекинг», при которой для подъема плиты используется цементный раствор вместо легкого полиуретана. Результаты аналогичны. Тем не менее, цементный раствор весит намного больше, чем полиуретановая пена, и для бурения грунта обычно требуется просверлить в плите более крупные отверстия диаметром 2 дюйма.

Если опускающаяся плита гаража соединена с периметральным фундаментом , ее можно выровнять с помощью стальных толкателей. Процесс работает следующим образом…

• Кронштейны нажимных свай крепятся к основанию фундамента в зоне воздействия.
• Стальные сваи вбиваются в кронштейны до тех пор, пока они не достигнут несущего материала.
• Стальные опоры и гидравлические домкраты теперь могут поднимать и выравнивать проседающую плиту гаража и фундамент.
• Пенополиуретан используется для заполнения пустот под плитой гаража и обеспечения дополнительной поддержки.

Иногда проседающую гаражную плиту необходимо полностью заменить, поскольку она находится в очень плохом состоянии. В этом случае мы просто удалим поврежденную бетонную плиту, уплотним основание и зальем новую железобетонную плиту.

Если вас беспокоит проседающая плита гаража, и вы живете в районе, который мы обслуживаем, свяжитесь с нами сегодня для бесплатной проверки. В Bay Area Underpinning мы занимаемся ремонтом и заменой фундаментов в Северной Калифорнии с 2005 года и на сегодняшний день выполнили более 2700 ремонтов. Вы будете в хороших руках!

Стив Эглофф

Стив является генеральным директором Bay Area Underpinning, подрядчика по ремонту фундамента, обслуживающего район залива Сан-Франциско, Калифорния. Компания Bay Area Underpinning была основана в 2005 году с целью предоставления экономически эффективного инженерного решения проблем осадки фундамента с упором на обучение клиентов, чтобы они чувствовали себя комфортно при использовании различных методов ремонта фундамента.
