Монтаж фундамента типа Утепленная шведская плита (УШП)
Поделиться
0 комментариев
Нашли ошибку?
Монтаж системы ТН-ФУНДАМЕНТ Шведская плита состоит из следующих последовательных этапов:
- Подготовка основания
- Коммуникации
- Укладка утеплителя
- Армирование
- Укладка труб «теплого пола»
- Контрольно-измерительные работы
- Укладка бетонной смеси
- Заключительные работы
Подробные рекомендации по монтажу приведены в инструкции во вложении.
Инструкции
Инструкция по возведению мелкозаглубленных фундаментов по технологии «Утепленная шведская плита»
Скачать
PDF, 3.49 Мб
Показать еще
Оцените эту статью
4.5 (7)
Автор статьи:
Валерия Лычиц
Ведущий технический специалист направления «Теплоизоляционные материалы XPS»
1079
Дата обновления статьи:
08 Июля 2020
Автор статьи:
Валерия Лычиц
Ведущий технический специалист направления «Теплоизоляционные материалы XPS»
1079
Дата обновления статьи:
08 Июля 2020
Оцените эту статью
4. 5
(7)
Популярные авторы
Вам может быть интересно
Как рассчитать количество винтов тарельчатых R18?
#УШП #R18 #винт тарельчатый #Утепленная шведская плита
По какой гидроизоляции ТН, нанесенной на стену, можно штукатурить и будет держаться? Гидроизоляция стен подвала изнутри, с последующим оштукатуриванием стен.
Если я захотел утеплить весь фасад 5ти этажного дома плитами xps. Проектировщик согласовал. Нужны ли противопожарные рассечки? Как, из чего и где следует сделать? И нужно ли такие же рассечки делать, если это частный дом/коттедж?
#рассечки #противопожарные рассечки #фасад комби
4.5 (1)
Валентин Фетисов
Руководитель проектов, Ведущий технический специалист
Не нашли ответ на свой вопрос? Напишите нам
Валентин Фетисов
Руководитель проектов, Ведущий технический специалист
E-mail *
Название организации
Комментарий *
* — обязательное поле
Вся информация, предоставленная Вами для проведения технической консультации, является конфиденциальной и не будет передана третьим лицам.
Бесплатные записи вебинаров
Все новинки ТЕХНОНИКОЛЬ
Задайте вопрос эксперту
Все знания ТЕХНОНИКОЛЬ
Заказать УШП фундамент — утеплённая шведская плита для основания дома
Компания ТеплоСтрой специализируется на монолитных работах по возведению оснований, в т.ч. современных видов фундаментов, например, УШП фундаментов. Нами производится полный цикл работ от проекта фундамента до его монтажа под ключ. Также строительная компания ТеплоСтрой выполняет все виды работы, в том числе монтаж инженерных систем с автоматикой.
Рассмотрим монтажную схему и план фундамента утеплённая шведская плита (УШП).
Список проверенных и хорошо знакомых способов закладки фундамента в последние годы пополнил фундамент УШП – утепленная шведская плита. Он был разработан в Германии на основе скандинавского опыта строительства.
Особенности и преимущества УШП
По сути своей такой утепленная шведская плита является мелкозаглубленным монолитным фундаментом, но с некоторыми особенностями. Во-первых, еще до заливки он утепляется экструдированным пенополистиролом. А во-вторых, на этом же этапе закладываются все необходимые коммуникации: водопровод, канализация и так далее. Он рекомендован для строительства на пучинистых и сильно увлажненных грунтах.
Причин постоянно растущей популярности УШП несколько:
- сокращение длительности строительства;
- устранение рисков просадки на пучинистых грунтах;
- высокая энергоэффективность;
- возможность обойтись без тяжелой землеройной техники;
- отсутствие необходимости в монтаже чернового пола;
- возможность укладки коммуникаций тёплого пола, что значительно сэкономит время строительства.
Нельзя не отметить и некоторые недостатки технологии.
- Она практически недоступна для реализации собственными силами. Для правильной укладки коммуникаций и монтажа армировки необходимо привлечение профессионалов, обладающих опытом в этой сфере.
Переделать то, что «не получилось» будет весьма проблематично. - Использование технологии целесообразно только на ровных участках. На склонах такой УШП фундамент залить можно, но обойдется это значительно дороже.
- Существуют ограничения по весу здания. Как правило, на таком фундаменте строятся легкие одно- двухэтажные дома.
Технология строительства УШП фундамент
Технология обустройства такого фундамента на первый взгляд достаточно проста. Но для получения ожидаемого эффекта каждый ее этап должен быть выполнен на высоком профессиональном уровне. При необходимости сэкономить владелец участка может взять на себя подготовительные работы, но закладку коммуникаций и заливку лучше доверить специалистам.
Подготовительные работы
Для начала необходимо извлечь плодородный грунта на глубину около 45 см. Дно «котлована» нужно выровнять и утрамбовать. Очень желательно уложить на дно слой глины, который сформирует своеобразный гидрозамок и защитит утеплитель и бетонные конструкции от избытка влаги.
Для формирования «подушки» используются традиционные материалы, но в особой последовательности. Сначала необходимо засыпать щебень или гравий и только потом речной или карьерный песок. Между слоями нужно проложить геотекстиль. По тем же причинам следует сразу обустроить по всему периметру будущего здания кольцевой дренаж.
Коммуникации и утепление
После отсыпки и выравнивания слоя песка необходимо приступить к монтажу коммуникаций. Для удобства работы специалисты рекомендуют «вынести дом в натуру» — произвести разметку внешних и внутренних стен, как при разработке ленточного фундамента. Затем на слой песка укладывается первый слой экструдированного пенополистирола и устанавливается опалубка для заливки фундамента. На этом этапе можно задаться вопросом, как будет устроен цоколь. Для ускорения процесса строительства снаружи утеплителя устанавливается цементно-стружечная плита ЦСП. Толщина бетонного основания под несущими стенами должна быть несколько больше.

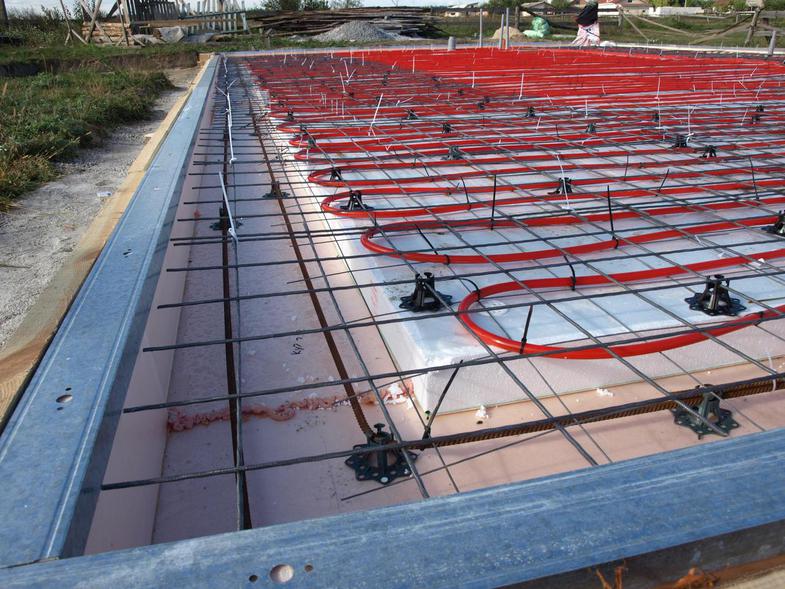

Поверх утеплителя производится разводка низкотемпературной водяной системы отопления. Схема ее укладки определяется необходимой мощностью и определяется путем предварительных расчетов. В остальном технология укладки труб ничем не отличается от стандартной для этого типа отопления.

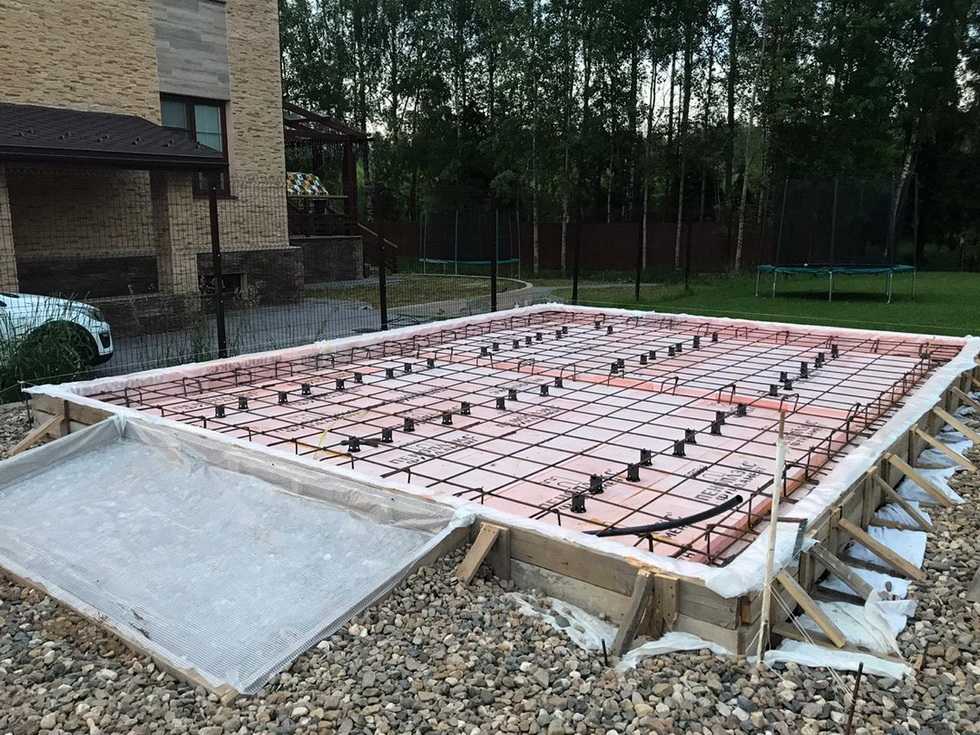

Устанавливается пространственный армировочный каркас на участках под несущими стенами. Остальная поверхность плиты тоже укрепляется. Диаметр прута и «шаг» каркаса определяются специалистами исходя из веса будущего здания.
Фундамент УШП (утепленная шведская плита) – одно из самых целесообразных решений для участков со сложным грунтом. Он позволяет избежать перекоса здания из-за пучения и влияния высоко расположенного подземного водного горизонта.
Несмотря на то, что технология появилась относительно недавно, она получила широкую популярность среди частных застройщиков, поскольку при относительно небольшом увеличении строительной сметы позволяет значительно увеличить эксплуатационный ресурс здания.
Задача по строительству фундамента УШП сильно осложняется, если на участке есть перепад высот более 1 метра. Возведение этого конструктивного элемента на склоне требует серьезных расчетов и профессионального подхода. Специалисты нашей компании готовы взять на себя работы по проектированию и строительству такого фундамента на любом участке.
Заливка плиты
Заливка бетона УШП фундамент производится по всей площади одновременно. Это позволяет получить совершенно ровную поверхность, которая сможет служить полом первого этажа. Без дополнительной подготовки на нее можно укладывать финишное напольное покрытие.
