Утепленная шведская плита — разновидность монолитного фундамента. Главное отличие заключается в том, что в плиту встроены энергосберегающие панели, работающих от системы отопления, тем самым уменьшающие теплопотери через фундамент.

УШП подходит для строительства энергоэффективного дома, так как она аккумулирует тепло, повышает комфорт проживания и экономит затраты на обогрев. Использовать фундамент можно при строительстве различных видов домов: из газобетона, деревянных и каркасных.

Площадь плиты	Цена без учета материалов	Цена с учетом материалов
до 75 кв. м	3 500 руб/м2	12 000 руб/м2
75-100 кв.м	3 000 руб/м2	9 500 руб/м2
100-150 кв.м	2 800 руб/м2	8 500 руб/м2
150-200 кв.м	2 700 руб/м2	7 500 руб/м2

Ранее выяснилось, что монтаж УШП допустим для любого вида дома, независимо от конструкции. Однако эффективность выше в средней полосе и в холодных районах северной полосы. Из-за монолитности и небольшого заглубления плита не подвергается разрушительному воздействию расширения грунта в мороз. Нежелательно использовать УШП в местах, где болотистый грунт. Фундаментная плита способна выдержать нагрузку 2-3 этажного каменного дома.

Преимуществом монтажа монолитного фундамента с энергосберегающими панелями является то, что отапливать такой дом возможно только с помощью теплого пола. Такая система отопления признана наиболее энергоэффективной, в комбинации с утеплением стен и стеклопакетов выходит малозатратная автономная система. Опыт установки утепленного основания, с правильным соблюдением этапов монтажа показывает, что его эффективность на порядок выше отопления с помощью радиаторов.

В основе разработки утепленной шведской плиты лежит обычный монолитный фундамент, поэтому ее монтаж практически не отличается. Однако существует несколько этапов, которые являются особенно важными во время строительства:

1. На этапе разработки проекта важно учесть расположение электро- и тепловых сетей, поскольку после заливки фундамента доступ к ним затруднен.
2. Опалубкой служат Г-образные панели из пенополистирола, которые монтируются на подготовленную площадку. Материал панелей создает теплоизоляцию от почвы.
3. Установка дренажных каналов с отмосткой, также монтаж коммуникаций, которые подводятся к дому.
4. Укладка арматурной сетки с ребрами жесткости в нагруженных участках плиты.

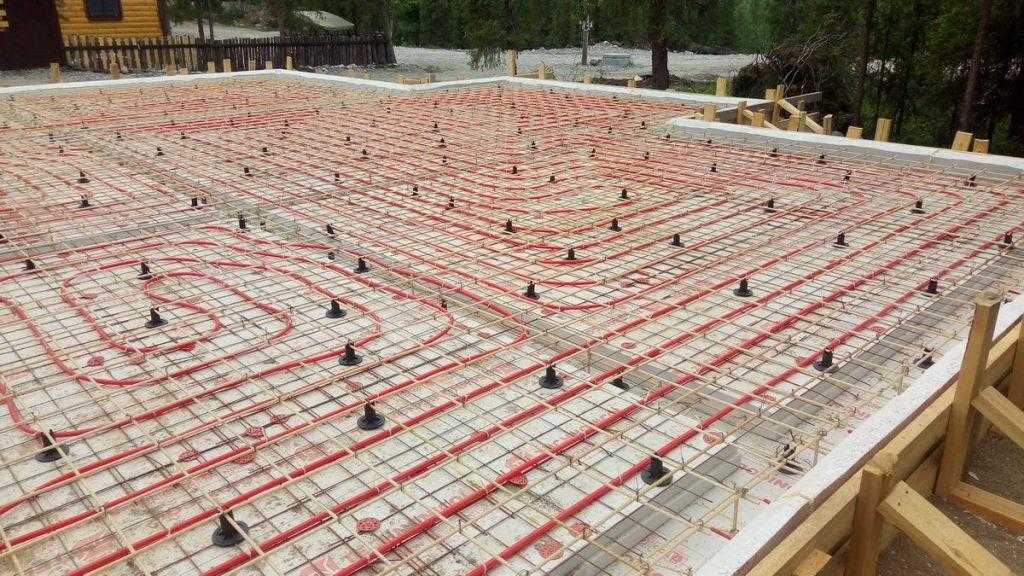

5. Монтаж трубопроводов теплого пола по всей площади фундамента.
6. Определение проектных мест установки клапанов и насосного оборудования.
7. Разводка электрокабеля и трубопроводов подающего и обратного контуров, их проверка.
8. Заливка плиты бетоном, с применением виброуплотнительного раствора.
9. Обработка плиты до черновой отделки, после чего можно оставить УШП до полного просыхания.

Какие же преимущества ждут владельца дома с УШП?

• Возможно использовать на различном грунте и типе конструкции дома;
• Коммуникации системы отопления уже установлены в плите;
• Можно укладывать чистый пол сразу на плиту;
• Быстрый монтаж;
• Минимальные теплопотери через плиту фундамента.

Если вы решили установить фундамент типа УШП, стоит знать что у метода существуют и недостатки:

• Высокая цена на материалы и монтаж;
• Отсутствие легкого доступа к коммуникациям;
• Нет возможности устанавливать на участок с уклоном;
• Отсутствие подвального помещения.

Процесс заливки фундамента типа УШП сложный и требует точности при монтаже всех соответствующих коммуникаций. Если допустить ошибку до этапа заливки, исправить ее будет крайне сложно, поэтому строительство фундамента нужно доверить профессиональной компании. Наша компания имеет большой опыт выполнения установки УШП. Мы сотрудничаем с заказчиками в Москве и области на выгодных условиях.

Монолитная плита

Ленточный фундамент

Свайно-винтовой

Финский фундамент

Мелкозернистая фундаментная плита своими руками — схемы, варианты конструкций | С вашими руками

Содержание ✓

• ✓ Провоза переноса основополагающей пластины
• ✓ Когда вода высока
• ✓ Российская возможность готовой к металлической рамке
• ✓ Стадии строительного фундамента пластины
• ✓ Дизайн .
• ✓ РАЗМЕТКА ФУНДАМЕНТА НА УЧАСТОКЕ.
• ✓ НУЛЕВОЙ ЦИКЛ.
• ✓ ПЛАСТИНЧАТОЕ ОСНОВАНИЕ МАЛОЙ ГЛУБИНЫ – ЧЕРТЕЖИ
• ✓ ВНИМАНИЕ — ОСНОВАНИЕ ИЗ ПЛИТЫ СВОИМИ РУКАМИ: ВИДЕО

ПОД ДОМ НУЖЕН НАДЕЖНЫЙ, ДОЛГОВЕЧНЫЙ И НЕПРАВИЛЬНЫЙ ФУНДАМЕНТ. СВАЙНО-СЪЁМНЫЕ ФУНДАМЕНТЫ СЛОЖНЫ В ИЗГОТОВЛЕНИИ, ТРЕБУЮТ ЗНАЧИТЕЛЬНЫХ МАТЕРИАЛЬНЫХ И ВРЕМЕННЫХ ЗАТРАТ. В ПОСЛЕДНИЙ РАЗ СТРОИТЕЛИ СТАЛИ НА МОНТАЖ МЕЛКООТДЕЛОЧНЫХ ФУНДАМЕНТАЛЬНЫХ ПЛИТ. ОДНАКО В РОССИИ ОНИ ГОРАЗДО БОЛЬШЕ, ЧЕМ ВЕЩИ, НАПРИМЕР, В ШВЕЦИИ.

Практика строительства мелкозаглубленных фундаментных плит пришла из Скандинавии, где издавна строились так называемые UHP-утепленные шведские плиты. Это один из видов фундаментов мелкого заглубления. разработана и активно используется в скандинавских странах.

Сходный климат и сходные почвы позволяют успешно использовать УТП в России. Конструкция шведской печи представляет собой многослойную конструкцию, включающую в себя дренажную систему, канализацию, водопровод, утепление и теплый пол. Фундамент УСП – это одновременно и полноценный пол первого этажа, подготовленный под чистовую отделку.

Этот тип фундамента устраивают только из монолитного железобетона. Монолитные фундаментные плиты представляют собой очень прочные и жесткие конструкции, равномерно передающие нагрузку на грунт, противодействующие неоднородности грунта, силам пучения.

Опирание конструкции дома на грунт равномерно распределено по всей площади фундамента, в отличие от ленточного и столбчатого (свайного) фундаментов. Чтобы сократить этот тип фундамента, мы будем просто называть его просто фундаментной плитой.

НЕСУЩАЯ СПОСОБНОСТЬ ФУНДАМЕНТАЛЬНОЙ ПЛИТЫ

Несущая способность фундаментной плиты значительно выше несущей способности фундаментов других типов.

Для наглядности представим простой сравнительный анализ. Возьмем дом площадью застройки 150 м ² . Ориентировочная площадь опирания ленточного фундамента составит 30-40 м ² . столбчатый фундамент — всего 15-20 м ² , при этом площадь опирания фундаментной плиты с учетом технологических выступов составит 160 м ² . Несущая способность фундаментов определяется прежде всего площадью их основания и несущей способностью грунтов под ними. И в любом грунте несущая способность фундаментных плит в 5-10 раз больше, чем у ленточных и свайных фундаментов. В любом слабом грунте плита обеспечит устойчивость постройки.

Шведская плита/Фундамент

Смотрите это видео на YouTube

Смотрите также: Фундамент Шведская плита — конструкция и чертежи (фундамент для любого грунта)

ПРИ ВЫСОКОЙ ВОДЕ

Конструкция не подходит для требуют обширной проходки и пригодны для строительства на участках с высоким уровнем грунтовых вод и с водонасыщенными слабыми грунтами . Укладываемый под фундаментную плиту и отмостку, утеплитель препятствует промерзанию грунта под домом, в результате чего практически исключены морозное пучение грунтов и деформация фундамента.

Классическая шведская печь представляет собой ребристую конструкцию, ребра которой расположены под печью, а пространство под печью заполнено пенопластовым утеплителем (рис. 1). Толщина самой плиты всего 100 мм. Ребра сечением 400 х 300 мм заливаются бетоном одновременно с плитой. Теплый пол встраивается в бетонную плиту, что требует особой квалификации и опыта проведения монолитных работ. Такие фундаменты подходят для строительства дома максимум в два этажа со стеновыми конструкциями из легких материалов (дерево, пенобетон, керамические щелевые блоки).

РОССИЙСКАЯ ВОЗМОЖНОСТЬ МЕТАЛЛИЧЕСКИ ОТДЕЛАННОЙ ФУНДАМЕНТАЛЬНОЙ ПЛИТЫ

Российские строители внесли ряд усовершенствований в конструкцию УТП и забыли название, заменив его на мелкозаглубленную фундаментную плиту . Какие изменения?

Фундаментная плита выполняется плоской, без кромок, толщиной 250-350 мм в зависимости от параметров дома и типа его конструкции (рисунок 2). Наша плита отличается от СШП следующим.

• — под фундаментную плиту укладывается первый слой теплоизоляции из экструдированного пенополистирола толщиной 50-100 мм;
• — на фундаментную плиту укладывается второй слой теплоизоляции из экструдированного пенополистирола, на этом слое теплоизоляции устраивают систему теплого пола и закрывают теплый пол цементно-песчаной стяжкой, которая служит основанием для отделочные напольные покрытия; система теплого пола и стяжка устраиваются после монтажа стен, потолка и кровли.

ЭТАПЫ СТРОИТЕЛЬСТВА ФУНДАМЕНТА ПЛИТЫ

Рассмотрим основные этапы строительства утепленной шведской плиты или мелкозаглубленной фундаментной плиты.

ДИЗАЙН.

Для большого сложного дома необходимо разработать проект в специализированной организации. Для легкого дома малых габаритов из газосиликатных блоков или деревянного каркаса достаточно будет сделать фундаментную плиту толщиной 250 мм с армированием из двухсетчатой ​​арматуры 12 мм с ячейками размерами 200 х 200 мм с защитным слоем из бетона над арматурой в 30 мм. Следует отметить, что фундаментные плиты просты в устройстве на ровных площадках без уклона поверхности.

На участках с небольшим уклоном (до 1 м на всю длину подвала) возможно выравнивание поверхности участка путем установки подпорных стен и подсыпки-подрезки грунта. На участках с большим уклоном (более 1 м на всю длину цоколя) необходимо либо совмещать фундаменты под разные части дома (фундаментно-плитный на грунтовом основании и плитный на сваях и т. д.), либо делать сложная многоуровневая плита. Соответственно, в разных частях дома будет разный уровень секса, что может быть даже интересно.

В проекте должна быть четко указана планировка дома и план разводки коммуникаций первого этажа. Следует помнить, что коммуникационные входы будут заблокированы и их передача практически невозможна. Поэтому необходимо четко указать в проекте пункты выводов, которые необходимо согласовать с планом размещения сантехнического оборудования.

РАЗМЕТКА ФУНДАМЕНТА НА УЧАСТОКЕ.

По-научному это называется выносом осей здания на землю. Важно правильно разметить периметр фундамента и проверить диагонали. Тут и тут возникает важный вопрос о сложности разметки фундамента на участке с уклоном поверхности земли, когда без геодезических инструментов (например, уровня) обойтись практически невозможно. В этом случае лучше вызвать для разметки профессионального геодезиста. Просто четко и правильно следует разметить план подземных коммуникаций с указанием точек подводов и проходов через фундаментную плиту.

НУЛЕВОЙ ЦИКЛ.

Речь идет о земляных работах и ​​прокладке под будущим фундаментом необходимых инженерных коммуникаций (водоснабжение, канализация, электричество, дренаж). У плитного фундамента есть один недостаток – отсутствие технического подполья. Все требуемые подземные коммуникации должны быть проложены перед устройством плиты, и эти работы должны быть выполнены с гарантированным качеством, иначе вам потом придется производить сложные земляные работы для их ремонта и реконструкции.

Прокладку коммуникаций необходимо производить до начала бетонных работ и строго по проекту.

ИЗГОТОВЛЕНИЕ ФУНДАМЕНТА.

Это непосредственно устройство фундамента со всеми необходимыми слоями (тепло- и гидроизоляция, армирование, заливка бетоном).

Грамотно разработанный индивидуальный или правильно подобранный типовой проект в этом случае просто необходим. Соблюдение всех проектных решений станет гарантией долговечной службы недорогой и надежной мелкозаглубленной фундаментной плиты по российской технологии или утепленной шведской плиты.

Смотрите также: Фундамент на бетонных столбах своими руками для сарая и навеса теплицы (фото и пошаговое описание) ПЛИТЫ СВОИМИ РУКАМИ: ВИДЕО

Фундамент под сплошную монолитную плиту делал для себя! ВСЕ С УМОМ И БЕЗ ПОНТОВ!

Посмотреть это видео на YouTube
