что это такое, разновидности, преимущества, изготовление

Дата: 24 декабря 2018

Коментариев: 0

Сегодня используют много различных видов фундамента, каждый из них отличают свои особенности, преимущества и недостатки. Наиболее надежным вариантом считается монолитная плита с ростверком – она разрешает возводить высотные здания даже на зыбкой неустойчивой почве, что раньше считалось невозможным. Рельеф местности не играет никакой роли, если фундамент – плита с ростверком.

Что это такое?

Свайно-ростверковый фундамент с конструктивной точки зрения выглядит просто – это сваи и плита-монолит. Нагрузка на плите распределяется равномерно, из-за чего ее величина может быть очень внушительной. Если кратко сформулировать задачи, которые выполняет плитный ростверк, получаем следующий перечень:

• соединить между собой сваи;
• равномерно распределить нагрузку по всему основанию;
• жестко зафиксировать сваи, чтобы исключить вероятность их передвижения;
• исключить вероятность того, что произойдет усадка фундамента.

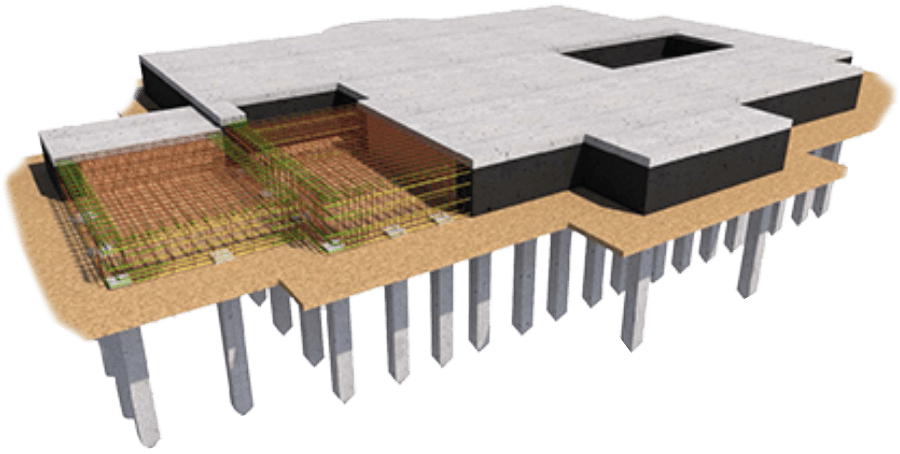

Схема устройства свайного фундамента с ростверком

Ростверк на монолитных плитах может принадлежать к одному из трех типов:

• металлический – для соединения свай используют швеллерную или двутавровую балку, при этом размер сечения зависит от назначения стен. У несущих стен сечение больше, у любых других – меньше. Этот вариант требует серьёзных денежных затрат, поэтому применяют его нечасто;
• бетонный – он применяется только для несущих стен. В вырытые траншеи устанавливают сваи, в случае необходимости подрезают их, выполняют заполнение ПГС, после чего подвязывают арматуру и делают опалубку;
• подвесной – он выглядит так же, как и бетонный, однако плиту кладут прямо на сваи. Монолитная плита с ростверком в этом варианте так же требует армирования и прокатного профиля.

Фундамент плитный железобетонный с монолитным ростверком

Иногда, когда речь идет о постройке небольшого здания, плитный ростверк допускает установку на деревянные брусья. Однако в этом случае стоит убедиться, что они справятся с планируемой нагрузкой. Наиболее распространенным является классический вариант, когда сваи сверху накрывают монолитной плитой.

В процессе установки следует помнить о том, что бетонный плитный ростверк можно устанавливать только при температуре выше нуля. В противном случае он быстро даст усадку, что, разумеется, крайне нежелательно.

При этом специалисты рекомендуют не экономить на качестве и количестве бетона – от этого будет зависеть надежность и долговечность всей конструкции. Сама технология изготовления выглядит просто – в опалубку с арматурой заливают бетон. Однако при этом следует позаботиться о грамотно подобранном составе смеси и о достаточном ее количестве.

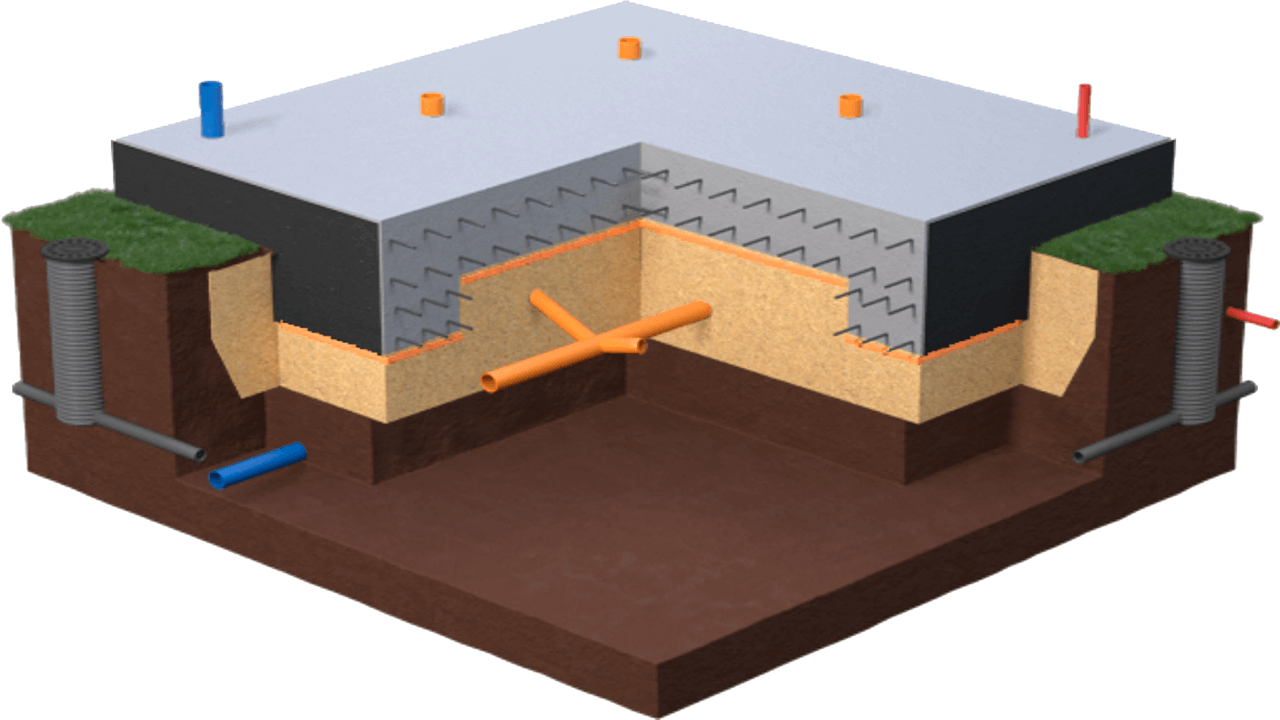

Ниже на схеме показано, как устроен монолитный плитный ростверк, и из каких элементов он состоит.

Сама по себе железобетонная плита является достаточно качественным основанием, а если ее использовать совместно с ростверком, который воспринимает большую часть усилий на себя, получается просто прекрасное основание

Ростверк – опора всего здания

Как правило, в качестве материала для изготовления ростверка используется бетон или железобетон. Данные виды являются наиболее прочными и долговечными. При возведении деревянного сооружения, для ростверка заранее подготавливается бревна или брус. Стоит учитывать, что дерево – материал, который сильно подвержен воздействию влаги и прочих погодных условий. Контакт древесины с почвой может привести к гниению и разрушению бруса или бревен. Именно поэтому ростверк из дерева принято считать наименее надежным и долговечным.

Порой в качестве материала для ростверка используется металл, поскольку данный материал также обладает прочностью и долговечностью. Однако, не стоит забывать, что металл часто оказывается подверженным коррозии, что также разрушает его. В таком случае металл обязательно обрабатывается специальным веществом, предотвращающим появление ржавчины. Данный тип ростверка используется в основном для небольших конструкций и помещений подсобного назначения.

Поскольку ростверк – это конструкция, на которую опирается все здание, важно правильно его установить. Важным моментом в процессе монтажа являются расчеты и дальнейший монтаж опорного пояса. Выделяется три основных типа ростверка:

• Низкий. Такой ростверк заглубляется в почву. Данный тип основания применяется преимущественно в южной части страны, где глубина промерзания почвы не велика, а подземные воды проходят низко и не поднимаются к поверхности.
• Повышенный. Такое основание находится непосредственно на уровне отметки грунта, используется на устойчивых почвах.
• Высокий – такой тип основания располагается над уровнем почвы, применяется, в основном, для небольших объектов.

Таким образом, выбор основания для дома зависит от многих факторов. Однако, монолитные плиты сегодня пользуются большой популярность и во многом благодаря своей универсальности и надежности.

Разновидности по высоте

По высоте такой фундамент может принадлежать к одной из трех разновидностей:

• Приподнятый
  – его самая высокая точка расположена выше уровня земли, высота может достигать нескольких сантиметров. Этот вариант является наиболее удобным в технологическом плане – здесь нет необходимости делать специальных расчетов, чтобы точно обеспечить высоту. Если у вас хватает бетона – выбирайте эту разновидность.
• Нулевой
  – этот вариант по высоте соответствует уровню почвы.
• Углубленный
  – верхняя точка находится ниже уровня грунта, такой вариант не очень удобен и выгоден, им рекомендуют воспользоваться в том случае, когда количество бетона жестко ограничено.

Независимо от того, какой вариант вы выбираете для своего дома, вам понадобится серьезно потратиться на теплоизоляцию пола нижнего этажа. В противном случае зимой придется мерзнуть. Обустройство погреба в таких домах практически невозможно.

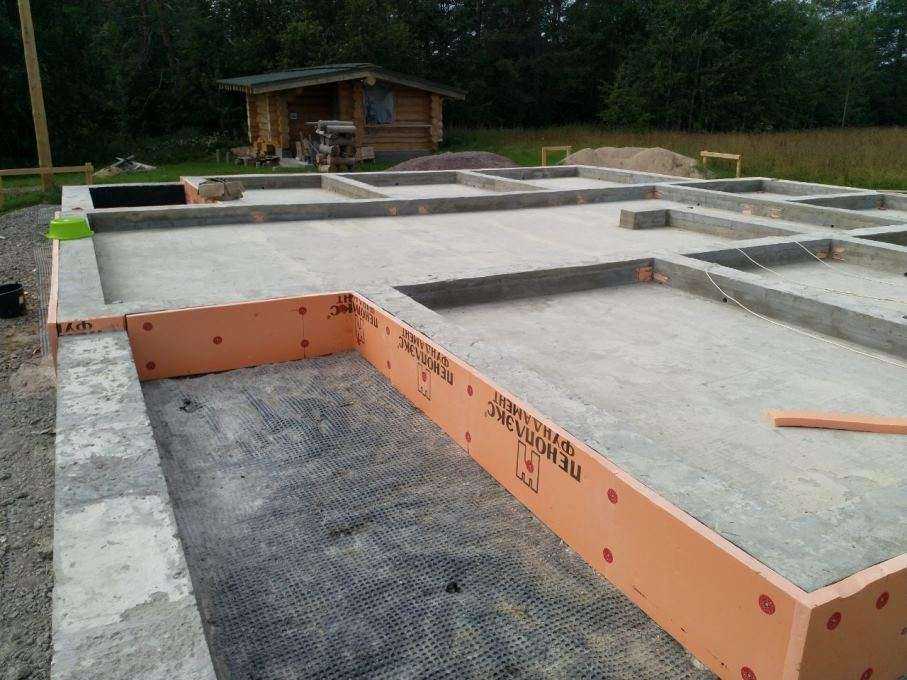

Плитно-ростверковый монолитный фундамент

Плитный фундамент, усиленный ростверком, по праву относится к самым надежным и универсальным, при таком исполнении основание воспринимает значительные весовые нагрузки и практически не зависит от типа грунта. Единственным, но существенным ограничением этой технологии является затратность. Выбор конкретного вида ростверка, толщина плиты, потребность в утеплителе и другие нюансы также обосновываются расчетами, при малейшем сомнении в своих силах проектирование и строительство доверяют специалистам.

Описание конструкции, варианты применения

Монолитное основание с ростверком также известно застройщикам под термином перевернутая чаша, к его отличительным особенностям относят заливку армированной бетонной прослойки под всей площадью дома с одновременным заложением вертикальных ребер жесткости по периметру и под будущими капитальными внутренними стенами.

Такое исполнение обеспечивает плите максимальную несущую способность, поднимает ее на любую нужную высоту, тем самым увеличивая независимость от однородности или степени увлажненности грунта. Эффект усиливается при заполнении пространства под монолитом дренажными материалами или утеплителем.

В отличие от классического свайного ростверк в таких фундаментах выполняет прежде всего функции цоколя и ребер жесткости, а не обвязочные, исключение представляют лишь комбинированные разновидности. Его наличие позволяет снизить толщину монолитной плиты с рекомендуемых нормами 50 см до 20-25 см, что в целом положительно сказывается на итоговой величине затрат.

В классическом исполнении бетонирование ростверка и площадки проводят одновременно, с жестким соединением арматурного каркаса. Исключения делаются редко (для деревянных домов допускается его сооружение из бруса, для небольших хозяйственных построек – из блоков или металла), по сути этот элемент является опорой дома.

Такой тип выбирают прежде всего при планировании возведения больших домов со стенами из тяжелых материалов (в частном строительстве – трехэтажных коттеджей из камня и кирпича) и сомнении в несущих способностях почвы. При заложении целесообразен отказ от подвала, но нет необходимости в организации полов по грунту. Технология также уместна при высоком риске горизонтального или вертикального смещения отдельных пластов земли, сезонном подтапливании или сильном напоре грунтовых вод в весеннее время.

Преимущества

Здесь мы попробуем объединить в один список все преимущества, которые выделяют ростверковый вариант на монолитных плитах среди других видов фундамента:

• множество вариантов применения в практически любых условиях;

Предназначение ее состоит в том, чтобы распределять нагрузку на остальную часть основания максимально равномерно

• высокая надежность;
• долговечность – срок службы составляет более 70 лет;
• отсутствие необходимости учитывать особенности рельефа;
• доступная цена;
• универсальность;
• возможность справиться своими силами без привлечения специалистов.

Использование плиты с ростверком

Подготовительный этап

Перед тем, как приступить к работе по заливке монолитной плиты с ростверком, соберите инструменты и материалы, которые вам понадобятся в процессе:

• лопата;
• тачка;
• пилы – ручная и болгарка;
• измерительный инструмент;
• сварочное оборудование;
• бетономешалка;
• столярный инструмент;
• шнуры разметочные;
• сваи – их количество рассчитывается таким образом, чтобы обеспечить равномерность нагрузки.

Теперь можно приступать к подготовительным процедурам:

• Сначала выройте котлован – вряд ли это стоит делать вручную, лучше воспользоваться услугами экскаватора. При этом проследите, чтобы экскаваторщик аккуратно вынимал грунт и соблюдал точные размеры.
• Установите сваи в заранее намеченных местах.
• Приступайте к заливке свай цементным раствором – помните о необходимости подушки из песка и гидроизоляции. В качестве гидроизоляции используют специальные оклеечные, обмазочные и проникающие вещества.

После всего этого подготовку можно считать завершенной – остается лишь заключительный аккорд в виде засыпки котлована. Вам придется справляться с этой задачей вручную – использовать для этого специальную строительную технику нельзя.

Процесс изготовления ростверка

Схема устройства ростверка.

Устройство ростверка столбчатого фундамента

После того, как вы закончили заниматься подготовкой, можете заняться ростверком. Предполагается, что вы заранее позаботились о том, чтобы разработать проект – дальше действуете в строгом соответствии с его требованиями:

• начинайте сбивать опалубку – для этого используйте столярный инструмент и гвозди, а также доски и деревянные брусья;
• снаружи установите дополнительные подпорки для опалубки, чтобы не произошло никаких неприятных сюрпризов в тот момент, когда будете заливать в нее бетон – она может попросту развалиться;

Монолитная плита с ростверком подразумевает наличие арматуры и швеллера

• для заливки бетона используйте бетономешалку – это даст более высокое качество и надежность конструкции;
• после заливки дождитесь затвердевания бетона – специалисты говорят, что на это уйдет около пяти – семи дней. Теперь можно заняться изготовлением монолитной плиты.

Если на строительном участке высокий уровень грунтовых вод, в раствор можно добавлять специальные добавки, которые сообщат бетону дополнительные гидрофобные характеристики.

Как сделать плиту?

Теперь мы рассмотрим процесс изготовления плиты-монолита. Пошагово он выглядит следующим образом:

• Сначала нужно уложить гидроизоляцию. Она необходима, чтобы уберечь от намокания подошву. В качестве гидроизоляции используйте мембраны, полиэтиленовые пленки, рубероид и т.п. Если под подошвой лежит подушка из мелкого гравия, целостность гидроизоляции после опускания подошвы может нарушаться – появятся проколы. Поэтому стоит позаботиться о гладкой поверхности – подбетонке.
• После работы с гидроизоляцией начинайте вязать арматуру. Существуют специальные пистолеты для этой цели, а если у вас их нет – не волнуйтесь, вы справитесь и вручную. Диаметр армирующих элементов подбирают, исходя из планируемой нагрузки. Армирующие сетки разместите на бетонных подставках – они используются для того, чтобы создать слой защиты.
• Позаботьтесь о том, чтобы поверхность была как можно ровнее – для этого предварительно установите маяки.
  Теперь все готово к тому, чтобы залить полученную опалубку бетоном
• Опалубка для монолита изготавливается по аналогии с опалубкой для свай – она тоже состоит из досок и брусьев. А снаружи понадобятся такие же дополнительные подпорки, которые будут удерживать опалубку от разрушения в момент заливки раствора.
• Отличие изготовления монолитной плиты заключается в том, что после заливки необходимо использование вибромашины, которая утрясет бетон для устранения полостей и повышения прочностных характеристик.

После заливки бетон через два часа принято накрывать пленкой. Если на улице очень жарко, то периодически снимайте пленку и поливайте бетон водой, чтобы избежать образования трещин на поверхности.

Через неделю бетон станет полностью твердым – этот момент будет собой знаменовать окончание работ по изготовлению фундамента с ростверком. В качестве последнего этапа здесь после снятия опалубки выполняется процедура гидроизоляции монолита – для этого обычно используют обмазывание битумными мастиками.

Виды плитно-ростверковых фундаментов

Конструктивные различия проявляются в степени заглубления в землю и месте расположения вертикальных ребер жесткости. В зависимости от первого фактора выделяют:

1. Фундаменты без заглубления, с поднятием монолита выше нулевой отметки или укладкой непосредственно на грунт. К преимуществам такого варианта относят сокращение времени работ, но он возможен не на всех типах почвы.
2. Монолитную плиту мелкого заложения, являющуюся самой распространенной и востребованной и требующей подготовки котлована глубиной не менее 50 см.
3. Основания, заглубленные ниже линии промерзания.

Последний тип является самым затратным и выбирается при совпадении ряда условий: наличии в проекте подвала, отсутствии устойчивых слоев на глубине до 1,7 м и потребности в основе с высокими несущими способностями. В этом случае ростверк опирают на залитый по грунту и при необходимости защищенный утеплителем монолит и выводят до верхнего уровня цоколя, его ширина совпадает или превышает толщину несущих стен. В сравнении с обычной заглубленной лентой этот вариант считается более надежным, при его реализации подвальное помещение хорошо защищено от подтапливания.

Термин плита или чаша с ростверком чаше используется по отношению к первым двум видам. В зависимости от конструктивного расположения и функций вертикальных ребер выделяют две группы:

1. Основания с ростверком вниз. При таком исполнении плита всегда выполняет функции пола первого этажа и в проекте нет подвала. К плюсам относят равномерное распределение весовых нагрузок и отсутствие необходимости в дополнительном перекрытии, к минусам – сложности при скрытии коммуникаций и проведении этапа бетонирования, опалубку для таких ребер жесткости чаще всего делают несъемной.
2. Плиты с верхним ростверком, дающие возможность обустройства подполья и поднятия стен цоколя на любую нужную высоту. При таком исполнении полностью проявляются преимущества монолита, степень заглубления ограничена лишь бюджетом. Дополнительное пространство между плитой и перекрытием первого этажа используется с разными целями: от скрытия коммуникаций и элементов системы обогрева до размещения утеплителя.

Выбор второго варианта упрощает процесс размещения труб лишь частично, конструкция в любом случае должна быть монолитной. На практике это означает, что расположение отверстий для водопроводных или канализационных труб продумывается еще на стадии составления проекта, сверление плиты или стен цоколя относят к грубым нарушениям технологии. Для увеличения ремонтопригодности все коммуникации рекомендуют заводить через боковые грани, при невозможности такого монтажа трубы стоит защитить соответствующими каналами или кожухами.

Этапы возведения монолитного фундамента с ростверком в целом стандартные: исходя из данных расчетов закупаются стройматериалы или заказывается бетон, проводятся разметка и земляные работы, подготавливается подложка, сооружение армируется и заливается раствором. Среди отличительных и обязательных к выполнению условий выделяют:

1. Заложение плиты толщиной не менее 20-25 см с двумя рядами продольного армирования как минимум. Конструкция усиливается объемной сеткой при шаге ячеек не более 20 см и привязкой каркаса ростверка. Общее сечение арматуры при этом превышает 0,3 % от площади плиты в размере, для цоколя этот минимум составляет 0,1 %.

Защитный слой бетона поддерживается на уровне 3 см снизу и 4 сверху, отклонение в большую сторону допустимо (в пределах 7 см), в меньшую – нет.

2. Обеспечение свободного доступа к опалубке плитного фундамента со всех сторон, тщательную подготовку стенок и дня котлована. Для продления срока службы и увеличения комфортности рекомендуют защитить плотным и влагостойким утеплителем (слоем Пеноплекса или его аналогами толщиной от 10 см), гидроизоляцию подошвы и стенок проводят в любом случае. Лучшие результаты при этом достигаются при комбинировании рулонных и обмазочных изделий.

3. Заложение подушки под плитой из слоя песка и щебня общей толщиной от 20 до 40 см. Каждые 10 см такой прослойки тщательно уплотняются с помощью виброоборудования или вручную, грунт и сыпучий материал разделяют геотекстилем. Потребность в укладке дренажных труб по периметру основания зависит от УГВ и определяется путем анализа почвы на участке. В схему пирога они включены с условием обязательного уклона, объединения в единый контур и наличием смотровых труб на всех углах здания. В расширении котлована при этом нет необходимости, дренажные элементы размещают непосредственно под подошвой плиты или ростверка.

4. Выполнение этапа бетонирования без перерывов с тщательной выгонкой пустот воздуха. Наружная сторона опалубки фундамента закладывается заранее, внутренняя – сразу же после схватывания плиты. При размещении ростверка снизу бетонирование всей конструкции выполняют за 1 день.

5. Обеспечение стандартного влажностного ухода. Монолитное перекрытие из плиты и ростверка набирает окончательную прочность через месяц после заливки, в течение первой недели бетон сбрызгивают водой и накрывают пленкой. Работы при этом ведутся исключительно в теплое время года.

6. Защиту бетонных поверхностей основания гидроизолирующими составами перед возведением стен.

Заложение влагостойкого утеплителя, дренажных труб и увеличение толщины подушки относят к необязательным, но рекомендуемым мерам, конечной целью которых является достижение максимального срока службы.

Статья по теме: Какой фундамент нужно выбрать для дома из блоков

Снизить трудоемкость работ помогает спецтехника и вибрационное оборудование, используемое при подготовке котлована, трамбовки подушки и уплотнении бетона. С учетом большого объема заливаемой конструкции раствор стоит заказывать на заводе, избежать ошибок помогает подробный план действий.
