Плиты перекрытия пустотные: характеристики и конструкция

Содержание

1. Панели перекрытия пустотные – конструктивные особенности
2. Как изготавливают пустотелые плиты
3. Плита перекрытия (пустотка) – достоинства и слабые стороны многопустотных плит
4. Главные характеристики пустотных плит перекрытия
5. Как расшифровывается маркировка бетонных плит перекрытия
6. Размеры перекрывающих плит
7. Какую нагрузку способна выдержать пустотная панель перекрытия
8. Как выполняется монтаж плит перекрытия
9. Заключение
10. Похожие статьи:

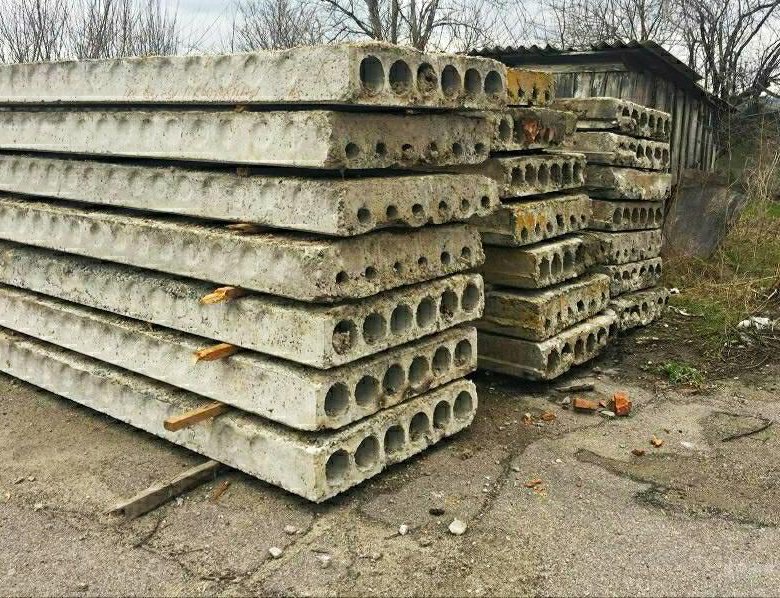

При возведении зданий используют панели перекрытия пустотные. Они представляют собой бетонные элементы в форме прямоугольного параллелепипеда, усиленные арматурой. Отличительная особенность конструкции – наличие пустот круглого или овального сечения, расположенных вдоль продольной оси. Показатели прочности изделий, а также повышенная несущая способность, позволяют формировать с их помощью прочную конструкцию перекрытия между этажами здания. Рассмотрим характеристики и специфику укладки пустотной плиты. Остановимся на достоинствах и недостатках.

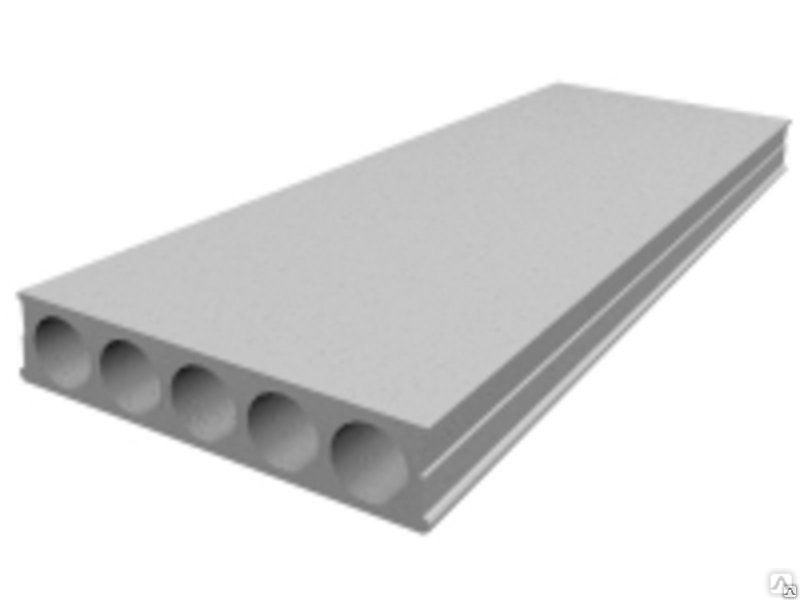

Панели перекрытия пустотные – конструктивные особенности

Предприятиями железобетонных изделий в соответствии с действующими стандартами производятся различные виды строительных материалов, к которым относятся также и пустотелые плиты перекрытия. Используя их в качестве составных частей при возведении зданий, строители быстро формируют плоскость потолка за счет ровной поверхности плиты.

Изделие состоит из следующих материалов:

• бетона, изготовленного на базе портландцемента М300 и выше. Благодаря применению качественного бетона достигаются повышенные показатели прочности;
• стальной арматуры класса А3 или А4, находящейся в напряженном или обычном состоянии. Армирование повышает нагрузочную способность межэтажных плит.

Плита перекрытия пустотка отличается следующими конструктивными особенностями:

• правильной геометрической формой. Изделие выполнено в виде параллелепипеда, имеющего ровную поверхность граней;
• наличием сквозных полостей в торцевой части панели. Внутренние отверстия повышают звукоизоляционные и теплозащитные свойства;
• конфигурацией поперечного сечения продольных полостей. Каналы в поперечном сечении имеют форму круга или овала;
• габаритными размерами. Длина, толщина и ширина панелей, а также диаметр отверстий отличаются для различных исполнений;
• количеством продольных отверстий. Оно регламентировано требованиями стандартов и действующей нормативной документацией.

Продольно расположенные каналы положительно влияют на эксплуатационные свойства изделий:

• упрощают процесс укладки инженерных коммуникаций;
• повышают теплоизоляционные свойства межэтажного перекрытия;
• предотвращают проникновение в помещение внешних шумов.

В отличие от цельных панелей, имеющих большой вес, пустотные плиты благодаря облегченной конструкции не создают дополнительную нагрузку на фундамент, а также обеспечивают повышенную звукоизоляцию и теплозащиту.

Как изготавливают пустотелые плиты

Для изготовления многопустотных панелей применяются различные виды бетона:

• силикатный;
• легкий;
• тяжелый.

При изготовлении полых панелей из указанных разновидностей бетона используются различные технологические методы:

• безопалубочный. Для производства продукции по безопалубочной технологии используется автоматизированная линия формовки, оснащенная устройством вибрационного уплотнения. Бетонная плита, постоянно перемещающаяся по линии, режется специальным оборудованием на изделия требуемых габаритов. Для упрочнения используются предварительно натянутые арматурные канаты;
• опалубочный. Бетонным раствором заливается стационарная опалубка из металла, в которой зафиксированы стержни напряженной арматуры вместе с металлической сеткой. После трамбовки заформованных плит они подвергаются обработке в гидротермических камерах. После пропаривания готовая продукция извлекается из опалубки за проволочные проушины.

Более распространенный способ изготовления плит – опалубочный. Он не требует специального оборудования и широко применяется на заводах сборного железобетона. Использование напряженной арматуры позволяет повысить запас прочности изделий к воздействию повышенных нагрузок в реальных условиях эксплуатации.

Плита перекрытия (пустотка) – достоинства и слабые стороны многопустотных плит

[adsense1]

Плиты перекрытия пустотные – популярный стройматериал, обладающий комплексом преимуществ.

Главные достоинства:

• облегченная конструкция. При одинаковых габаритах с цельными панелями, изделия отличаются высоким запасом прочности и не оказывают при этом повышенных нагрузок на коробку и фундаментную основу здания;
• уменьшенная стоимость. Если сравнивать с монолитными плитами, то для производства пустотелой продукции требуется меньший объем бетонной смеси. Это позволяет уменьшить объем затрат, предусмотренных сметой;
• повышенные шумоизоляционные свойства и теплоизоляционные характеристики. Они достигаются благодаря воздушной прослойке, сформированной продольными полостями внутри бетонного массива;
• соответствие промышленно выпущенных плит требованиям действующих стандартов. В кустарных условиях небольшим предприятиям проблематично изготовить массивные плиты с увеличенными габаритами;
• возможность ускоренной установки многопустотных панелей. Монтажные мероприятия плит осуществляются более быстрыми темпами, чем сооружение монолитной конструкции из железобетона с использованием опалубки;
• расширенный типоразмерный ряд продукции, отличающийся габаритными размерами. Это позволяет использовать стандартные плиты различных параметров для сооружения перекрытий сложной конфигурации.

Кроме указанных достоинств имеются также следующие плюсы:

• возможность использования внутренних каналов для укладки инженерных коммуникаций различного назначения;
• повышенные прочностные характеристики изделий, произведенных в промышленных условиях;
• устойчивость продукции к температурным колебаниям, воздействию влаги и вибрационным нагрузкам;
• возможность применения плит в сейсмически активных регионах с уровнем активности до 8-9 баллов;
• плоскостность бетонной поверхности, благодаря которой упрощается выполнение отделочных работ.

Профессиональные строители также отмечают неподверженность многопустотных изделий усадке, минимальные допуски на габаритные размеры и стойкость продукции к воздействию коррозионных процессов. Кроме того, при выполнении строительных мероприятий отпадает необходимость в установке дополнительных опорных стоек.

Железобетонные панели, из которых формируют перекрытия, имеют также слабые стороны:

• требуют применения грузоподъемной техники для выполнения монтажных работ. В связи с потребностью в грузоподъемном кране увеличивается сметный объем расходов и возникает необходимость увеличения площади стройплощадки;
• нуждаются в предварительном выполнении прочностных расчетов. До начала монтажа следует квалифицированно выполнить расчет нагрузки. Важно верно вычислить величину усилий статического и динамического характера и оценить нагрузочную способность стен.

Для формирования перекрытия из пустотных панелей необходимо забетонировать армопояс по контуру коробки.

Главные характеристики пустотных плит перекрытия

[adsense2]

К основным характеристикам полых панелей относятся следующие параметры:

• несущая способность пустотных плит перекрытия. Они способны выдержать на каждый квадратный метр площади 0,68 т постоянно действующих нагрузок и 0,5 т временных нагрузок;
• плотность бетона, из которого изготовлены панели. В зависимости от применяемой марки бетонного раствора удельный вес плит составляет от 2 до 2,4 т/м3.

Не менее важны следующие показатели:

• способность бетона воспринимать сжимающие нагрузки. По указанному параметру плиты классифицируются индексом В22,5;
• устойчивость к воздействию замораживания и резких температурных колебаний. Морозостойкость полых панелей составляет F200;
• возможность эксплуатироваться в условиях повышенной влажности. Водонепроницаемость многопустотных изделий обозначается W4.

Одна из важных характеристик – толщина плиты перекрытия пустотной. Согласно требованиям действующих нормативных документов, ее величина составляет 22 см, как и у цельных панелей.

Как расшифровывается маркировка бетонных плит перекрытия

[adsense3]

Маркировка пустотных плит перекрытия, выпускаемых заводами ЖБИ, выполняется в соответствии с положениями стандарта. Маркировка наносится краской на бетонную поверхность в виде буквенно-цифровой аббревиатуры. Зная, как расшифровывается обозначение плит, несложно подобрать изделие для решения конкретных задач. Работникам проектных организаций, строителям и заказчиком важно уметь расшифровывать маркировку.

На примере многопустотной плиты с обозначением ПК 27.15-10 расшифруем индексы в обозначении:

• ПК – сокращенное обозначение перекрывающей панели с каналами круглого сечения, изготовленной путем бетонирования в опалубку;
• 27 – округленная до дециметров длина изделия. Выраженный в миллиметрах размер панели составляет 2650;
• 15 – ширина железобетонной плиты, выраженная в дециметрах. Стандартный размер составляет 1490 мм;
• 10 – величина предельно допустимой нагрузки, которую способно выдержать изделие (1000 кг/м2).

Плиты, произведенные по безопалубочной технологии, маркируются буквенным индексом ПБ. Их маркировка полностью соответствует продукции марки ПК.

Размеры перекрывающих плит

[adsense4]

Выполняя проектные работы или занимаясь строительством, важно знать размеры пустотных плит перекрытия. Стандарт регламентирует габаритные размеры:

• длина пустотных плит перекрытия колеблется в интервале от 168 см до 12000 см;
• ширина многопустотных панелей в зависимости от их исполнения составляет 98-148 см;
• диаметр внутреннего канала, имеющего цилиндрическую форму, равен 114-159 мм.

Независимо от исполнения плиты, изделия имеют постоянную толщину, равную 220 мм. Стандарт допускает изготовление плит по индивидуальным заказам с характеристиками, отличающимися от указанных.

Какую нагрузку способна выдержать пустотная панель перекрытия

[adsense5]

Предельная нагрузка на пустотную плиту перекрытия указана в действующем стандарте.

Нагрузочная способность полых панелей определяется как сумма следующих показателей:

• статических усилий, постоянно передающихся изделию. Они включают воздействие массы мебели, оборудования, перегородок, стяжки и теплоизоляции;
• динамических нагрузок, возникающих в результате перемещения внутри помещения людей, животных, а также изменения положения подвижных предметов интерьера.

Нагрузки дифференцируются на следующие виды:

• точечные, которые действуют локально;
• распределенные по определенной площади.

Для расчета предельных усилий, воспринимаемых бетонной плитой, необходимо выполнить ряд операций:

1.  Разработать силовую схему здания.
2.  Рассчитать вес, действующий на плиту.
3.  Вычислить суммарную величину действующих нагрузок.

Нагрузочная способность плит, выпускаемых согласно стандарту, составляет от 0,8 до 1,6 т/м2. Изделия подбираются по указанному показателю в зависимости от фактических условий эксплуатации.

Как выполняется монтаж плит перекрытия

[adsense5]

Планируя осуществлять укладку плит, обратите внимание на следующие особенности монтажа:

• расположение панелей на капитальные стены с минимальным зазором;
• тщательную заделку швов цементной смесью;
• применение анкерных болтов для жесткости монтажа.

При выполнении монтажных операций важно обеспечить величину опорной поверхности, составляющую не менее 100-120 мм. Для монтажа панелей используйте подъемное оборудование, соответствующее по грузоподъемности массе изделий.

Заключение

Перекрытия пустотные широко применяются в строительной сфере благодаря повышенным эксплуатационным характеристикам. В достоинствах полых плит убедились профессиональные строители, а также частные застройщики. Важно правильно подобрать плиту, предназначенную для формирования перекрытия в частном строении или многоэтажном доме. Консультация опытных строителей избавит от возможных ошибок.

Как вам статья?

Пустотная плита перекрытия в разрезе: производство, стандартные характеристики

Железобетонные плиты перекрытия в настоящее время являются неотъемлемым элементом при строительстве различных зданий и сооружений. Простота конструкции, а также относительно невысокая стоимость сделала эти плиты самым популярным материалом для строительства любых объектов.

Схема пустотной плиты перекрытия.

Пустотные железобетонные перекрытия серии ПБ имеют множество преимуществ над другими материалами. Если сравнивать их с полнотелыми изделиями, становится понятно, что пустотная конструкция при практически таких же прочностных характеристиках имеет более низкую теплопроводность, а это важный аспект при использовании железобетонных изделий в среднем климатическом поясе. С точки зрения инженерного подхода, пустотные конструкции значительно легче полнотелых, данный факт позволяет коренным образом облегчить несущую способность стен. Это очень актуальный момент в строительстве частных домовладений. Естественно, и цена пустотных плит меньше, чем полнотелых.

На фото представлена пустотная железобетонная плита в разрезе. Хорошо заметно, что шесть отверстий в профиле плиты значительно облегчают конструкцию, сохраняя при этом ее прочность.

Выбор между пустотными плитами и монолитными конструкциями

Схема перекрытия из крупных панелей.

Еще на стадии проекта встает вопрос, какого типа должны быть перекрытия в будущем здании. Как правило, различают три основных типа. Это железобетонные пустотные конструкции, перекрытия монолитного типа и деревянные. Конечно, у каждого типа есть и преимущества, и недостатки. Но пустотные плиты выигрывают по нескольким показателям. Так, перекрытия, имеющие в разрезе отверстия, являются отличным теплоизолятором, довольно хорошо гасят звуковые волны. Монтаж такого изделия никак не связан с погодными условиями, тогда как работы с монолитными перекрытиями нельзя проводить при низких температурах. Плиты пустотные типа ПБ после своего изготовления уже готовы воспринимать расчетные нагрузки, монолитные же сооружения положено выдерживать определенный период времени до того, как окончится процесс высыхания и упрочнения бетона.

Плиты серии ПБ имеют гладкую поверхность, горизонтальный уровень выдержиается еще при их производстве.

Деревянные перекрытия используются в основном в малоэтажном частном строительстве в силу своих ограниченных прочностных характеристиках.

Вернуться к оглавлению

Размеры и классификация пустотных плит

Схема плитного перекрытия.

Железобетонные пустотелые плиты в большинстве случаев имеют в своей маркировке значение длины и ширины. Высота перекрытия чаще всего равняется 220 мм. Типичная для этих изделий маркировка выглядит следующим образом ПБ-24-12 или ПБ-60-12. Где значения 24 и 60 – это приблизительна длина изделий в дм соответственно, а 12 – значение ширины в дм. Диаметр отверстий равен 150 мм, иногда встречаются изделия с диаметром отверстий равным 159 мм. Словосочетание “приблизительная длина” означает, что, например, изделие ПБ-25-12 имеет длину 2480 мм, то есть этим учитывается зазор при укладке конструкций. Изделия ПБ с шириной 12 дм, как правило, в сечении имеют 6 отверстий. Приведенная ширина 12 дм – одна из наиболее часто используемых в строительстве в силу своей популярности, расчет сооружений очень часто приводят к применению плит именно такой ширины.

Вернуться к оглавлению

Производство железобетонных пустотных перекрытий

Плиты перекрытия пустотного типа ПБ производят методом безопалубочного формования. Расчет пустотной конструкции предлагает тяжелый высокопрочный бетон. Изделия выпускаются предварительно напряженными, армируются высокопрочной арматурой. Армирование проводится в продольном направлении. На специализированном стенде производится формовка будущей плиты на натянутые армирующие канаты. Полученное изделие имеет длину до 200 м, после застывания и просушки бетона изделие режут на заданные длины. Современные заводы железобетонных изделий выпускают плиты методом безопалубочного формования длиной от 2,4 до 9,6 м. Эта возможность позволяет крупному заказчику произвести заказ на конкретное количество плит. Расчет армирования стальными канатами зависит от толщины будущего изделия.

Допускается изготовление перекрытий с косым разрезом по специальным заказам. Существуют линии старого образца для выпуска перекрытия типа ПК с помощью использования металлоформ. Данная технология считается устаревшей и не дает тех преимуществ, которые есть у изделий типа ПБ. Шаг нарезки плит составляет 10 см, такие недостижимые ранее значения дают возможность производить расчет конструкции здания без привязки к типичным размерам. Усиление таких конструкций достигается путем преднапряжения бетона. Также плиты для некоторых заказчиков изготавливают утепленными, используя пенополистирол.

Вернуться к оглавлению

Применение пустотных перекрытий в различных областях строительства

Схема пустотелой плиты в разрезе.

Железобетонные пустотные изделия шириной 12 дм часто используют в строительстве панельных домов, гаражей различных учреждений. Плиты ПБ60-12 применяют для межэтажных перекрытий рядовых жилых объектов. Плиты, имеющие ширину 12 дм, являются самым ходовым изделием. При проектировании большинства зданий формируют межэтажные перекрытия именно под этот размер. Новая технология производства изделий серии ПБ, конечно, позволила осваивать более сложные проекты, избегая при этом возведения монолитных перекрытий. Понятно, что в сложнейших неординарных проектах без монолитных технологий не обойтись, но многие здания стало проектировать и возводить значительно проще с использованием плит, произведенных по технологии безопалубочного формования.

Если сравнивать, к примеру, перекрытия ПК60-12 и ПБ60-12, ясно, что использование конструкции серии ПБ предпочтительней в силу того, что плита, произведенная по новой технологии, будет иметь значительно более точные геометрические размеры, идеальную плоскость. А это немаловажное качество при дальнейшей отделке здания. Другим важным моментом является повышенная прочность плиты, это позволяет не проводить дополнительные расчеты для усиления конструкций.

Расчет железобетонных изделий включает в себя несколько пунктов. Это расчет по деформации, расчет по раскрытию трещин. Усиление конструкции подразумевает технологию предварительного напряжения бетона. То есть предварительно натянутые стальные канаты после укладки бетона и его схватывания освобождают от нагрузок, а усилие натянутых канатов передается застывшему бетону. Изделие получается напряженным на сжатие, что позволяет выдерживать при строительстве значительно большее усилие, чем обычная конструкция.

Проект любого здания включает расчет всех возможных нагрузок еще до начала строительства. Иногда возникают ситуации, когда построенное здание расширяют путем добавления этажа либо пристраивают дополнительные корпуса и сооружают переходы. Данное мероприятие требует произвести тщательный расчет нагрузок на несущие конструкции, почти всегда приходится производить усиление перекрытий между достраиваемым этажом.

Объем проведенных работ должен полностью соответствовать проекту, предусматривающему расчет усиливающих конструкций. Любые работы, подразумевающие усиление перекрытий, положено производить только имея полный расчет нагрузок и сил, действующих на плиту. Любой кустарный метод, такой как обычная укладка бетона в пустоты, категорически недопустим.

В настоящее время объем производства пустотелых плит перекрытия серии ПБ возрастает, так как современные жесткие требования при проектировании зданий требуют наиболее качественных и прочных изделий из железобетона.
