Плита по грунту: Плита пола по грунту

Плита пола по грунту

главная — Перекрытия и полы

Андрей Дачник 16 сентября, 2016

Глава из книги «Малозаглубленный ленточный фундамент» Перекрытия и полы по грунту для дома на малозаглубленном ленточном фундаменте.

Многие дачные строители в России стандартом для перекрытий по малозаглубленному ленточному фундаменту считают  сборное деревянное перекрытие для деревянных и каркасных домов или бетонные монолитные плиты перекрытий для каменных домов.
Однако на самом деле и то и другое решение могут оказаться не самыми рациональными. Почему?

Во-первых, в подавляющем количестве случаев подпол в домах не имеет адекватной вентиляции, соответствующей строительным нормам. Это означает, что подпол будет являться резервуаром для накопления радиактивного газа радона, о котором мы подробно говорили в соответствующей главе. Недостаток воздухообмена и неправильная эксплуатация подпола в зимний период (закрывание вентиляционных продухов) ведет к увеличению влажности в подпольном пространстве и, следовательно к возрастанию риска повреждения деревянных перекрытий биологическим факторами, а бетонных  — химическими факторами коррозии бетона. Во-вторых, наличие  подпольного пространства означает значительное увеличение площади теплопотерь дома в холодное время года, особенно если учесть традиционно недостаточную толщину утеплителя в полу (10-15 см вместо 20 см) при дачном строительстве в России. Какой же тип перекрытия избавляет домовладелца от перечисленных выше проблем?  Обратимся к зарубежному опыту. В Скандинавии, США и Австралии  до 90% домов современной постройки имеют энергоэффективные  полы по грунту. Существует два основных вида таких полов: в одном случае устраивается лежащая на песчаной утрамбованной подушке монолитная плита перекрытий, связанная с ленточным фундаментом (или сама плита является фундаментом), а в другом случае плавающая плита пола не связана с фундаментом и опирается лишь на грунтовую засыпку. Какими преимуществами обладает данный вид перекрытий: При наличии гидроизоляции под плитой и засыпке подпольного пространства обеспечивается хорошая защита от диффузии почвенных газов в помещение. Подпольному пространству не требуется вентиляция, в нем не скапливается влага. Грунт в подпольном пространстве и сама бетонная плита пола служат термальной массой (аккумулятором тепла), что особенно актуально для зданий со стенами низкой теплоемкости (каркасные дома) как в холодный, так и в жаркий сезоны. Бетонный пол является удобной основой и термальной массой для системы отопления «теплый  пол». Через грунт здание получает «даровое» геотепло в холодный период времени. Теплоизоляция засыпным грунтом и тепло из здания снижает промерзание подлежащих грунтов зимой, и снижают вероятность повреждения фундамента морозным пучением. Коммуникации, проложенные в засыпке под полом, не нуждаются в дополнительном утеплении. Бетонный пол, исполненный из архитектурного бетона, не требует никаких дополнительных напольных покрытий, так как имеет эстетичный внешний вид.     Засыпка внутреннего пространства ленточного фундаментом грунтом, утепление и  гидроизоляция на стадии подготовки к устройству железобетонной плиты перекрытия.

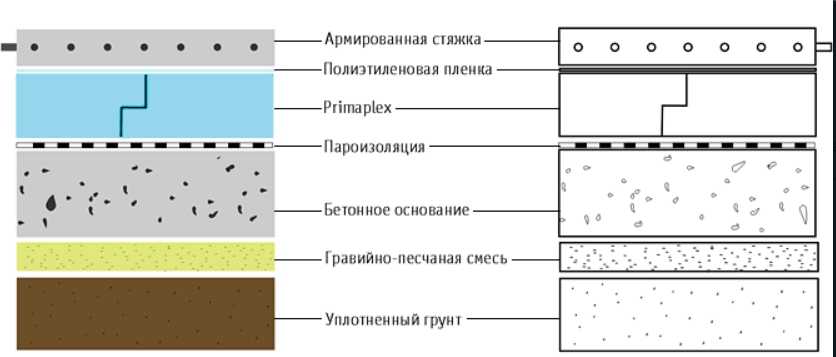

Кратко рассмотрим особенности устройства бетонных полов по грунту: Все внутренние поверхности малозаглубленного ленточного фундамента должны быть покрыты слоем гидроизоляции. С грунта внутри контура ленточного фундамента должен быть снят плодородный слой, удалены корни, камни и мусор. Поверхность грунта должна быть выровнена. На грунт укладывается высокопрочная EPDM пленка, края ее заводятся на боковые стенки фундамента как минимум на 15 см и приклеиваются. Внутреннее пространство ленточного фундамента засыпается песком слоями по 20 см с тщательной трамбовкой каждого слоя. Сверху утрамбованный песок выравнивается и укрывается слоем гидроизоляции (цельный кусок EPDM пленки или два слоя полимерной пленки с нахлестами 30 см на стыках и проклейкой стыков). Внимание! На радоноопасных территроиях нельзя использовать полиэтиленовую пленку из-за ее высокой проницаемости для почвенного газа радона. Лучше для защиты дома от поступления радиоактивного почвенного газа радона использовать поливинилхоридные, поливинилацетатные, поликарбонатные пленки. В зависимости от режима  отопления и поставленных целей либо укладывается слой утеплителя (экструдированный пенополистирол), либо не укладывается.  Поверх отливается связанная с лентой фундамента или несвязанная с ним монолитная бетонная плита. В случае устройства связанной с фундаментом монолитной  бетонной плиты, толщина ее составляет 12-15 см. Арматурный каркас выполняется из двух слоев вязаной (d12) или сварной арматурной сетки (d10-d12). Размер ячейки сетки при толщине плиты до 15 см устанавливается от 100 на 100 мм до 200 на 200 мм [пункт 8.3.6 СП 52-101-2003]. Арматурные сетки должны быть смещены в нижнюю (растянутую) часть плиты. При устройстве плавающего пола, плита изолируется от ленты фундамента прокладкой из утеплителя толщиной 30-50 мм. Относительно тонкая плавающая плита, отливаемая из пескобетона, армируется сварной арматурной сеткой в один уровень и двумя дополнительными слоями (над и под стальной сеткой) арматурной стеклосетки. Толщина плиты составляет 8-10 см. Арматурная сетка смещена в нижнюю (растянутую) зоны плиты. Для бетонирования используется тяжелый или легкий (на пористых заполнителях – керамзит) бетон класса не ниже B12,5 (М150). Английские рекомендации предусматривают следующие толщины элементов пола по грунту: плавающая плита 15 см, утеплитель – минимально 6 см (для английского утеплителя Kingspan теплопроводностью 0,022Вт/м×°К, для сравнения – теплопроводность отечественного Пеноплекса 0,031 Вт/м×°К, а американского Roofmate (Dow) 0,029 Вт/м×°К), стяжка поверх утеплителя – 7,5 cм. Верхняя стяжка должна быть изолирована от стен прослойкой из утеплителя толщиной минимум 2 см. Схема устройства цокольного перекрытия и полов по грунту в доме с ленточным фундаментом.

почему невыгодно делать перекрытия первого этажа?

Полы по грунту получили широкое распространение в индивидуальном жилищном строительстве, но эта технология вызывает сомнения и критику у заказчиков. Многим комфортнее осознавать, что в основании пола первого этажа лежит железобетонное перекрытие, но такое решение не всегда становится удачным. Рассмотрим, какое основание рациональнее выбрать для пола первого этажа.

• Полы по грунту – укладывают «на землю», поэтому у многих и возникают ассоциации с земляными полами, которые исторически были характерны для небогатых жилищ. Тут большинство критиков с подобными аргументами заблуждаются, потому что полы по грунту не имеют никакого отношения к земляному полу. Это сложная конструкция, имеющая большое количество слоев, каждый из которых выполняет свою функцию. При этом полы по грунту не связаны с фундаментом, в этом их принципиальное отличие от перекрытий.

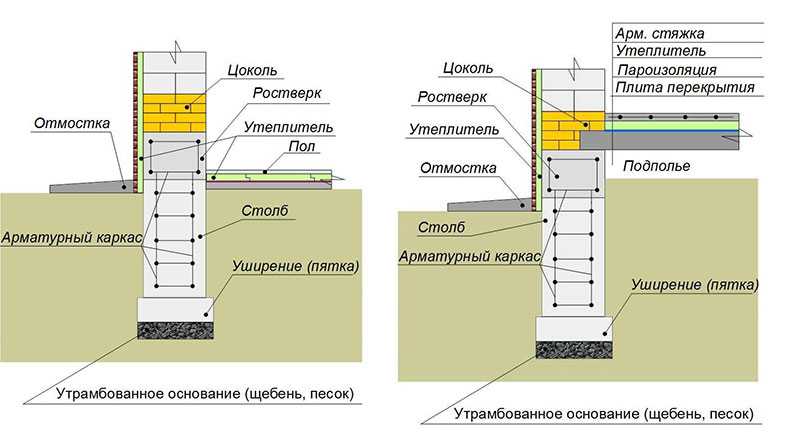

• Перекрытия – это конструкция, которая опирается не на грунт, а на фундамент. Сверху на плиты опираются плиты первого этажа. Перекрытия могут быть монолитными, сборными и сборно-монолитными. Монолитные заливают непосредственно на объекте, для этого устраивают опалубку, куда помещают арматурный каркас. Сборный изготавливают из готовых плит, которые доставляют на объект и укладывают автокраном. Сборно-монолитные включают готовые элементы и части, которые заливают на объекте.

Начнем с негативной стороны вопроса и опишем недостатки полов по грунту, о которых часто говорят заказчики.

• Грунт не является надежным основанием – на просадочных грунтах полы по грунту могут просесть, перекоситься и такие факты в строительстве встречаются. Это говорит о том, что подготовка под полы была выполнена неправильно, при этом на грунт опираются не только полы, но и сам фундамент, отмостки, дороги. Сам факт того, что все эти конструкции опираются на грунт не приводит нас к заключению, что от них нужно отказаться.

Чтобы не допустить ошибок при уплотнении грунта под фундамент, читайте статью (8 ошибок при уплотнении грунта) на нашем сайте.

• Сложности контроля – в случае с полами по грунту очень важно, чтобы работы на всех этапах были выполнены качественно. Например, нужно проследить за правильностью уплотнения и бетонной подготовки. В меньшей степени эта проблема актуальна для самостройщиков, тут правильнее говорить о контроле за собственной работой.

Ошибкам, которые часто допускают при устройстве полов по грунту, мы посвятили отдельную статью (9 ошибок при устройстве полов по грунту).

• Дом без подвала – в домах с полами по грунту придется отказаться от подвальных помещений, так как технология их не предусматривает. Если в доме необходим подвал, то в этом случае надо будет делать перекрытия.

• Строительство на сложных грунтах – в некоторых случаях полы по грунту оказываются невыгодными с экономической точкой зрения. Например, если грунт под домом плохо поддается уплотнению или имеется большой черноземной слой, замена которого по затратам будет превосходить устройство перекрытий.

Теперь разберем преимущества технологии полов по грунту по сравнению с перекрытиями. Тут сразу стоит оговориться, что мы оставляем за скобками все ситуации, когда устройство полов по грунту не представляется возможным.

• Относительная простота выполнения работ – устройство полов по грунту не требует привлечения серьезной строительной техники. Для укладки сборных перекрытий надо арендовать автокран, а такая возможность есть не везде. Полы по грунту хорошо подходят для тех, кто строит дом своими силами, так как нет сложностей в контроле и приемке работ по уплотнению.

• Комплексное решение – фактически полы по грунту сразу решают ряд проблем: пароизоляция, гидроизоляция, утепление. Сами по себе перекрытия не обеспечивают такие свойства, поэтому изоляционные мероприятия надо будет делать дополнительно.

• Отсутствие перерасхода бетона – перекрытия опираются на фундамент, чтобы изгибающие усилия не привели к провисанию плит их приходится делать прочнее и толще полов.

• Использование зоны внутренней обратной засыпки – полы по грунты используют в качестве опоры территорию внутри фундамента, в случае с перекрытиями зона под полом не используется как основание.

Обратная засыпка бывает внешней и внутренней. Внешняя — представляет собой пазухи между фундаментом и уклоном котлована, внутренняя — это замкнутая зона котлована внутри фундамента. Про выбор грунта для обратной засыпки мы писали в отдельной статье (Обратная засыпка фундамента песок или глина).

Отдельно следует упомянуть о проблеме радона. Часто люди считают, что полы по грунту в принципе применять нельзя, так как это представляет угрозу для жизни из-за выхода из земной коры радиоактивных газов. Тут нужно вспомнить, что современная технология полов по грунту не означает устройство полов на голой земле. Структура «пирога» включает слои пароизоляции и гидроизоляции, которые должны защитить помещение первого этажа от проникновения паров из почвы.

При этом перекрытия сами по себе не являются защитой от радона. Устройство перекрытий не избавляет от необходимости пароизоляции и создания вентилируемого пространства под ними.

Подробнее вопрос о защите нижних этажей здания от радона мы разбирали в отдельной статье (Угроза радона на полах по грунту правда или миф).

Перед выбором технологии строительства следует провести технико-экономическое сравнения вариантов, без него нельзя говорить о стоимости полов по грунту по сравнению с перекрытиями. При этом сравнении нужно учитывать ряд факторов.

• Необходимость замены грунта – если грунт в зоне внутренней обратной засыпки просадочный, то его необходимо заменить. Это существенно влияет на стоимость, при замене больших слоев почвы стоимость может оказаться не в пользу полов.

• Транспортные издержки на доставку ЖБИ в регионе – в каждом регионе существуют свои условия на рынке строительных материалов. При использовании готовых плит важно учесть расходы на доставку изделий на объект. Потери на логистике и аренде грузовой техники могут повлиять на суммарные расходы.

• Стоимость материалов в конкретном регионе

Фактически следует сопоставить стоимость обратной засыпки и издержки на доставку плит. При отсутствии проблемных грунтов полы по грунту обычно оказываются дешевле.

Полы по грунту получили широкое распространение в индивидуальном жилищном строительстве, но эта технология вызывает сомнения и критику у заказчиков. Многим комфортнее осознавать, что в основании пола первого этажа лежит железобетонное перекрытие, но такое решение не всегда становится удачным. Рассмотрим, какое основание рациональнее выбрать для пола первого этажа.

(1)

• Полы по грунту – укладывают «на землю», поэтому у многих и возникают ассоциации с земляными полами, которые исторически были характерны для небогатых жилищ. Тут большинство критиков с подобными аргументами заблуждаются, потому что полы по грунту не имеют никакого отношения к земляному полу. Это сложная конструкция, имеющая большое количество слоев, каждый из которых выполняет свою функцию. При этом полы по грунту не связаны с фундаментом, в этом их принципиальное отличие от перекрытий.
• Перекрытия – это конструкция, которая опирается не на грунт, а на фундамент. Сверху на плиты опираются плиты первого этажа. Перекрытия могут быть монолитными, сборными и сборно-монолитными. Монолитные заливают непосредственно на объекте, для этого устраивают опалубку, куда помещают арматурный каркас. Сборный изготавливают из готовых плит, которые доставляют на объект и укладывают автокраном. Сборно-монолитные включают готовые элементы и части, которые заливают на объекте.

(2)

Начнем с негативной стороны вопроса и опишем недостатки полов по грунту, о которых часто говорят заказчики.

• Грунт не является надежным основанием – на просадочных грунтах полы по грунту могут просесть, перекоситься и такие факты в строительстве встречаются. Это говорит о том, что подготовка под полы была выполнена неправильно, при этом на грунт опираются не только полы, но и сам фундамент, отмостки, дороги. Сам факт того, что все эти конструкции опираются на грунт не приводит нас к заключению, что от них нужно отказаться.

Чтобы не допустить ошибок при уплотнении грунта под фундамент, читайте статью (8 ошибок при уплотнении грунта) на нашем сайте.

• Сложности контроля – в случае с полами по грунту очень важно, чтобы работы на всех этапах были выполнены качественно. Например, нужно проследить за правильностью уплотнения и бетонной подготовки. В меньшей степени эта проблема актуальна для самостройщиков, тут правильнее говорить о контроле за собственной работой.

Ошибкам, которые часто допускают при устройстве полов по грунту, мы посвятили отдельную статью (9 ошибок при устройстве полов по грунту).

• Дом без подвала – в домах с полами по грунту придется отказаться от подвальных помещений, так как технология их не предусматривает. Если в доме необходим подвал, то в этом случае надо будет делать перекрытия.

• Строительство на сложных грунтах – в некоторых случаях полы по грунту оказываются невыгодными с экономической точкой зрения. Например, если грунт под домом плохо поддается уплотнению или имеется большой черноземной слой, замена которого по затратам будет превосходить устройство перекрытий.

Теперь разберем преимущества технологии полов по грунту по сравнению с перекрытиями. Тут сразу стоит оговориться, что мы оставляем за скобками все ситуации, когда устройство полов по грунту не представляется возможным.

• Относительная простота выполнения работ – устройство полов по грунту не требует привлечения серьезной строительной техники. Для укладки сборных перекрытий надо арендовать автокран, а такая возможность есть не везде. Полы по грунту хорошо подходят для тех, кто строит дом своими силами, так как нет сложностей в контроле и приемке работ по уплотнению.

• Комплексное решение – фактически полы по грунту сразу решают ряд проблем: пароизоляция, гидроизоляция, утепление. Сами по себе перекрытия не обеспечивают такие свойства, поэтому изоляционные мероприятия надо будет делать дополнительно.

• Отсутствие перерасхода бетона – перекрытия опираются на фундамент, чтобы изгибающие усилия не привели к провисанию плит их приходится делать прочнее и толще полов.

• Использование зоны внутренней обратной засыпки – полы по грунты используют в качестве опоры территорию внутри фундамента, в случае с перекрытиями зона под полом не используется как основание.

Обратная засыпка бывает внешней и внутренней. Внешняя — представляет собой пазухи между фундаментом и уклоном котлована, внутренняя — это замкнутая зона котлована внутри фундамента. Про выбор грунта для обратной засыпки мы писали в отдельной статье (Обратная засыпка фундамента песок или глина).

Отдельно следует упомянуть о проблеме радона. Часто люди считают, что полы по грунту в принципе применять нельзя, так как это представляет угрозу для жизни из-за выхода из земной коры радиоактивных газов. Тут нужно вспомнить, что современная технология полов по грунту не означает устройство полов на голой земле. Структура «пирога» включает слои пароизоляции и гидроизоляции, которые должны защитить помещение первого этажа от проникновения паров из почвы.

При этом перекрытия сами по себе не являются защитой от радона. Устройство перекрытий не избавляет от необходимости пароизоляции и создания вентилируемого пространства под ними.

Подробнее вопрос о защите нижних этажей здания от радона мы разбирали в отдельной статье (Угроза радона на полах по грунту правда или миф).

Перед выбором технологии строительства следует провести технико-экономическое сравнения вариантов, без него нельзя говорить о стоимости полов по грунту по сравнению с перекрытиями. При этом сравнении нужно учитывать ряд факторов.

• Необходимость замены грунта – если грунт в зоне внутренней обратной засыпки просадочный, то его необходимо заменить. Это существенно влияет на стоимость, при замене больших слоев почвы стоимость может оказаться не в пользу полов.

• Транспортные издержки на доставку ЖБИ в регионе – в каждом регионе существуют свои условия на рынке строительных материалов. При использовании готовых плит важно учесть расходы на доставку изделий на объект. Потери на логистике и аренде грузовой техники могут повлиять на суммарные расходы.

• Стоимость материалов в конкретном регионе

Фактически следует сопоставить стоимость обратной засыпки и издержки на доставку плит. При отсутствии проблемных грунтов полы по грунту обычно оказываются дешевле.

Что такое приложения Slab-On-Ground? — Определение из Trenchlesspedia

Последнее обновление: 26 марта 2019 г.

Что означают приложения Slab-on-Ground?

Плита-на-грунте – пол из бетонных плит, предназначенный для конкретных участков и климатических зон. Это могут быть обычные плиты с глубокими вырытыми балками или плиты вафельных коробок, которые размещаются на уровне земли с сеткой из пенополистирольных коробок, образующих лабиринт из балок между ними.

Эти плиты обеспечивают кондиционирование здания для теплового комфорта, аналогичного, но более эффективное, чем кондиционирование воздуха, создают прочные конструкции с неограниченным сроком службы и решают такие проблемы проектирования, как вентиляция, изоляция, акустика и пассивное солнечное проектирование.

Реклама

Trenchlesspedia Объясняет применение плиты на грунте

Установка плиты на грунте находит применение как в обычных, так и в нетрадиционных приложениях, таких как пандусы, пандусы ADA, автостоянки, подъезды к жилым и коммерческим зданиям, а также в фундаменте конструкций в экстремальные климатические условия. Повреждение этих конструкций из плит на земле можно оценить с помощью георадара (GPR) очень экономичным способом.

Поскольку георадар не разрушает и не оказывает неблагоприятного воздействия на окружающую среду, можно удобно исследовать большие площади плит практически без помех для текущей работы. GPR может определить детали конструкции плиты перекрытия, распределение армирования, толщину и вариацию плиты перекрытия, а также пустоты под плитой перекрытия.

Связанный вопрос

Реклама

Поделись этим термином

Связанные термины

• Плиты на уровне грунта
• Неразрушающий контроль
• Георадар
• Оценка воздействия на окружающую среду
• Железобетон

• Радар проникновения в трубы
• Ручной землекоп
• Гидровакуумные раскопки
• Выемка скважины

Связанное Чтение

• Взгляд на гидрораскопки
• Как бестраншейная технология улучшила методы восстановления колодцев и рытья водяных колодцев
• 3 причины, по которым рытье траншей является предпочтительным методом земляных работ
• Опасность утечек в монолитных фундаментах: 5 ранних признаков, на которые следует обратить внимание
• Подробный обзор эффективных бестраншейных методов обезвоживания
• Давление: почему это ключ к предотвращению непреднамеренных возвратов

Теги

Актуальные статьи

Бестраншейное строительство

Понимание 4 этапов исследования места

Бестраншейная реабилитация

5 лучших способов соединения труб, на которые всегда можно положиться

Бестраншейное строительство

Микротоннелирование против.

Бестраншейная реабилитация

Как узнать, есть ли в вашем доме асбестоцементные трубы

Конструкция плиты на земле – элементы дизайна » Big Apple Group

Конструкция плиты на земле требует определенных основных элементов конструкции. Эти элементы дизайна должны быть перечислены и добавлены в контрактные документы ответственным дизайнером до подачи заявки на участие в торгах.

Элементы конструкции, необходимые для плит на грунте:

1. Материалы, необходимые для подготовки основания и основания. При необходимости может быть предусмотрен замедлитель пара.
2. Толщина бетонной плиты, предназначенной для возведения
3. Показатели прочности бетона – прочность на сжатие и изгиб
4. Пропорции бетонной смеси для требуемой бетонной плиты
5. Детали швов и их расположение.
6. Тип арматуры при необходимости. Необходимо указать тип, размер, детализацию и расположение.
7. Требования к обработке и отделке поверхности
8. Степень допусков для основания, подстилающего слоя, толщины плиты и поверхности
9. Отверждение бетона
10. Наполнитель, используемый для заполнения шва, и детали его установки
11. Детали специальной заделки
12. Детали предстроительных совещаний, детали общего обеспечения качества и контроля качества.

Строительство бетонной плиты на грунте требует, чтобы грунт вел себя как стандартная несущая система. Следовательно, производительность плиты, построенной на земле, зависит от целостности плиты и системы поддержки грунта. Это требует высокой подготовки площадки в соответствии с желаемым требованием нагрузки.

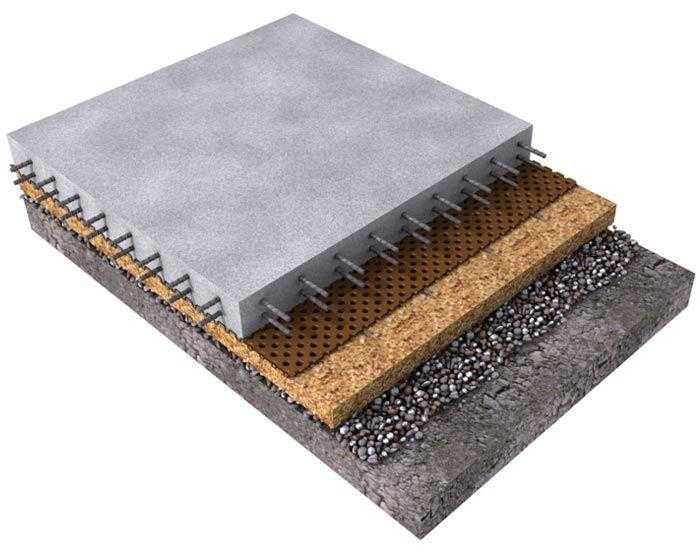

Рис.1: Бетонная плита, опирающаяся на грунтовое ложе

В основном грунты подвергаются контрольной прокатке. Метод контрольной прокатки хорошо помогает нам узнать, способен ли полный слой грунта вести себя как опорная система, т. Е. Является ли он равномерно устойчивым и имеет ли достаточную несущую способность, чтобы хорошо работать после всей конструкции плиты.

Эту процедуру рекомендуется проводить сразу после грубой планировки и перед укладкой плиты.

Для контроля толщины бетона и уменьшения трения между материалом основания и плитой используется тонкий слой мелкозернистого материала. Этот материал тонкой сортировки может быть фракционированным, гранулированным и совместимым материалом. Подробная информация об используемых материалах описана в ACI 360R.

Плита, установленная над землей, сильно подвержена проникновению влаги, если не проводится надлежащая обработка. Влагозащита пола над плитой обеспечивается с помощью напольных материалов, таких как дерево, ковролин, линолеум, винил, непроницаемые напольные покрытия, клеи, ковровая плитка на резиновой основе.

Материалы для полов, чувствительные к влаге. Это в основном применяется для полов, которые укладываются в чувствительной к влаге среде или холодильных камерах, где влажность контролируется.

Рис. 2: Использование замедлителей парообразования для конструкции плит

Чтобы свести к минимуму передачу содержания влаги снизу на поверхность пола, можно использовать замедлители парообразования   . ASTM E 1745 устанавливает эксплуатационные требования к полимерным замедлителям испарений, которые должны использоваться в практических целях.

Как правило, пароизолятор, используемый в соответствии со стандартом ASTM E 96, должен иметь значение проницаемости менее 0,3 пром.0104

• Расширение требований по защите
• Чувствительность материала пола к влаге

Материалы, используемые для этой защиты, должны соответствовать спецификации, приведенной в ASTM E 1745, а минимальная толщина должна составлять 0,25 мм. Если предусмотрена повышенная толщина, проникновение влаги и, следовательно, долговечность увеличиваются после полной установки.

Истинный замедлитель испарения соответствует стандарту ASTM E 96 и имеет проницаемость, равную 0,00 перм. Многие дизайнеры использовали неправильные материалы в качестве замедлителей испарения. Нахлест, который используется при установке пароизоляторов, должен составлять 150 мм в соответствии со стандартом ASTM E 1643.

Это также может быть основано на измерении, рекомендованном производителем. Стыки и проходы после укладки должны быть надлежащим образом герметизированы герметиками, или самоклеящимися лентами, или в соответствии с указаниями производителя.

Решение о том, где разместить замедлитель испарений, зависит от места установки. Замедлители парообразования могут быть размещены либо в контакте с плитой, либо в контакте с гранулированным наполнителем.

В случае чувствительной к влаге среды бетон может находиться в непосредственном контакте с материалом, замедляющим испарение, или барьером, который используется для проникновения влаги. Этот метод поможет в проникновении влаги и воды из потенциальных источников, таких как дождь, посев, очистка или распиловка. Насыщенная засыпка, помещенная над замедлителем пара, потребует времени для высыхания плиты.

Как упоминалось в предыдущем методе, размещение бетона в непосредственном контакте с замедлителем парообразования требует высокого качества. Только правильная установка может помочь избежать проблем, связанных с плитой, в период работы.

Было замечено, что укладка бетона непосредственно поверх пароизолятора по сравнению с другими методами укладки плит подвержена изменению длины, усадке при высыхании и другим сопутствующим воздействиям окружающей среды. Также наблюдается заселение.

Детализация конструкции бетона должна учитывать эти соображения, чтобы уменьшить ограничения. Стандарты, рекомендуемые для выполнения каждой площадки для выполнения этой конструкции, должны быть отдельно оценены на предмет чувствительности полов к влаге, условий проекта и эффектов из-за скручивания, растрескивания и образования корки на плитах.

Все предполагаемые выгоды и риски должны быть обсуждены с соответствующими сторонами до начала строительства.

На рисунке 3 ниже показана блок-схема, которая поможет в оценке и построении.

Рис.3. Блок-схема принятия решения для помощи в выборе замедлителя пара или барьера.

На рис. 2 показано, что рис. 2 используется, если гранулированный материал в будущем подвергается проникновению влаги. Решение, показанное на фиг.2, потребует такой конструкции бетонной смеси, которая имеет низкую усадку, уменьшение расстояния между швами и все другие свойства, которые минимизируют скручивание плиты.

Недостаточное уплотнение бетона, использование стержней большого диаметра, недостаточное бетонное покрытие, предусмотренное для армирования, более высокая температура используемых арматурных стержней, более высокое значение осадки, чем требуется, несоответствующее отверждение или сочетание вышеупомянутых факторов. основные причины образования трещин вблизи арматуры, установленной в плите, сооруженной на грунте.

Армирование ненесущих элементов используется для контроля ширины трещин, которые появятся в бетонных плитах. В качестве армирования в основном используются деформированные стальные стержни, армирование сварной проволокой, натяжные элементы или стальные волокна. Эти подкрепления также можно использовать в комбинации.

В основном, ненесущая бетонная плита в основном использует небольшое количество арматуры, поэтому они не играют никакой роли в сдерживании движения, вызванного изменениями объема.

Неармированная плита на грунте будет иметь температурные и усадочные трещины. Они наблюдаются более широкими на поверхности бетонной плиты и будут сужаться по всей глубине.

Арматурная сталь, сталь с пост-напряжением или деформированная сталь должны поддерживаться и связываться вместе при установке в бетон. Это делается для того, чтобы избежать их перемещения во время укладки бетона.

Требуемая опора может быть обеспечена сборными железобетонными стержнями. Сборный железобетонный стержень, используемый для этой цели, должен иметь толщину не менее 100 мм и прочность на сжатие, равную бетону, используемому в плите.

При использовании арматуры из сварной проволоки важно, чтобы подрядчик обеспечил достаточную поддержку, чтобы укладка бетона не оказала существенного влияния на арматуру. Должна быть обеспечена надлежащая опора в соответствующих местах, чтобы избежать выдергивания проволочной арматуры во время пешеходного движения.

Использование стальной фибры не уменьшит количество трещин, образующихся в бетонной плите, уложенной в землю. Стальная фибра, используемая рядом с деформационными швами, способствует уменьшению раскрытия швов. Это помогает снизить вероятность появления трещин между суставами. Ширина трещины должна оставаться узкой.

Отливка бетонных плит иногда приводит к пластической усадке и трещинам в течение первых нескольких часов отверждения. В некоторой степени это можно уменьшить за счет использования синтетических волокон из полиэтилена, нейлона, полипропилена и других типов.

Эти волокна также помогают уменьшить сегрегацию бетона в пластичном состоянии. Модуль упругости увеличивается по мере затвердевания бетона.

Относительно высокое сжимающее напряжение создается в бетоне с помощью высокопрочных стальных напрягающих элементов. Используется вместо обычной арматуры из мягкой стали и стальных волокон.

Эта плита после натяжения будет иметь сжимающее напряжение, которое может компенсировать все другие нежелательные напряжения, возникающие после укладки бетона и при приложении нагрузки. Это, следовательно, уменьшает образование трещин на плитах.
