Плита по грунту: Несущая железобетонная плита полов по грунту

Плита пола по грунту

главная — Перекрытия и полы

Андрей Дачник 16 сентября, 2016

Глава из книги «Малозаглубленный ленточный фундамент» Перекрытия и полы по грунту для дома на малозаглубленном ленточном фундаменте.

Многие дачные строители в России стандартом для перекрытий по малозаглубленному ленточному фундаменту считают  сборное деревянное перекрытие для деревянных и каркасных домов или бетонные монолитные плиты перекрытий для каменных домов.
Однако на самом деле и то и другое решение могут оказаться не самыми рациональными. Почему?

Во-первых, в подавляющем количестве случаев подпол в домах не имеет адекватной вентиляции, соответствующей строительным нормам. Это означает, что подпол будет являться резервуаром для накопления радиактивного газа радона, о котором мы подробно говорили в соответствующей главе. Недостаток воздухообмена и неправильная эксплуатация подпола в зимний период (закрывание вентиляционных продухов) ведет к увеличению влажности в подпольном пространстве и, следовательно к возрастанию риска повреждения деревянных перекрытий биологическим факторами, а бетонных  — химическими факторами коррозии бетона. Во-вторых, наличие  подпольного пространства означает значительное увеличение площади теплопотерь дома в холодное время года, особенно если учесть традиционно недостаточную толщину утеплителя в полу (10-15 см вместо 20 см) при дачном строительстве в России. Какой же тип перекрытия избавляет домовладелца от перечисленных выше проблем?  Обратимся к зарубежному опыту. В Скандинавии, США и Австралии  до 90% домов современной постройки имеют энергоэффективные  полы по грунту. Существует два основных вида таких полов: в одном случае устраивается лежащая на песчаной утрамбованной подушке монолитная плита перекрытий, связанная с ленточным фундаментом (или сама плита является фундаментом), а в другом случае плавающая плита пола не связана с фундаментом и опирается лишь на грунтовую засыпку. Какими преимуществами обладает данный вид перекрытий: При наличии гидроизоляции под плитой и засыпке подпольного пространства обеспечивается хорошая защита от диффузии почвенных газов в помещение. Подпольному пространству не требуется вентиляция, в нем не скапливается влага. Грунт в подпольном пространстве и сама бетонная плита пола служат термальной массой (аккумулятором тепла), что особенно актуально для зданий со стенами низкой теплоемкости (каркасные дома) как в холодный, так и в жаркий сезоны. Бетонный пол является удобной основой и термальной массой для системы отопления «теплый  пол». Через грунт здание получает «даровое» геотепло в холодный период времени. Теплоизоляция засыпным грунтом и тепло из здания снижает промерзание подлежащих грунтов зимой, и снижают вероятность повреждения фундамента морозным пучением. Коммуникации, проложенные в засыпке под полом, не нуждаются в дополнительном утеплении. Бетонный пол, исполненный из архитектурного бетона, не требует никаких дополнительных напольных покрытий, так как имеет эстетичный внешний вид.     Засыпка внутреннего пространства ленточного фундаментом грунтом, утепление и  гидроизоляция на стадии подготовки к устройству железобетонной плиты перекрытия.

Кратко рассмотрим особенности устройства бетонных полов по грунту: Все внутренние поверхности малозаглубленного ленточного фундамента должны быть покрыты слоем гидроизоляции. С грунта внутри контура ленточного фундамента должен быть снят плодородный слой, удалены корни, камни и мусор. Поверхность грунта должна быть выровнена. На грунт укладывается высокопрочная EPDM пленка, края ее заводятся на боковые стенки фундамента как минимум на 15 см и приклеиваются. Внутреннее пространство ленточного фундамента засыпается песком слоями по 20 см с тщательной трамбовкой каждого слоя. Сверху утрамбованный песок выравнивается и укрывается слоем гидроизоляции (цельный кусок EPDM пленки или два слоя полимерной пленки с нахлестами 30 см на стыках и проклейкой стыков). Внимание! На радоноопасных территроиях нельзя использовать полиэтиленовую пленку из-за ее высокой проницаемости для почвенного газа радона. Лучше для защиты дома от поступления радиоактивного почвенного газа радона использовать поливинилхоридные, поливинилацетатные, поликарбонатные пленки. В зависимости от режима  отопления и поставленных целей либо укладывается слой утеплителя (экструдированный пенополистирол), либо не укладывается.  Поверх отливается связанная с лентой фундамента или несвязанная с ним монолитная бетонная плита. В случае устройства связанной с фундаментом монолитной  бетонной плиты, толщина ее составляет 12-15 см. Арматурный каркас выполняется из двух слоев вязаной (d12) или сварной арматурной сетки (d10-d12). Размер ячейки сетки при толщине плиты до 15 см устанавливается от 100 на 100 мм до 200 на 200 мм [пункт 8.3.6 СП 52-101-2003]. Арматурные сетки должны быть смещены в нижнюю (растянутую) часть плиты. При устройстве плавающего пола, плита изолируется от ленты фундамента прокладкой из утеплителя толщиной 30-50 мм. Относительно тонкая плавающая плита, отливаемая из пескобетона, армируется сварной арматурной сеткой в один уровень и двумя дополнительными слоями (над и под стальной сеткой) арматурной стеклосетки. Толщина плиты составляет 8-10 см. Арматурная сетка смещена в нижнюю (растянутую) зоны плиты. Для бетонирования используется тяжелый или легкий (на пористых заполнителях – керамзит) бетон класса не ниже B12,5 (М150). Английские рекомендации предусматривают следующие толщины элементов пола по грунту: плавающая плита 15 см, утеплитель – минимально 6 см (для английского утеплителя Kingspan теплопроводностью 0,022Вт/м×°К, для сравнения – теплопроводность отечественного Пеноплекса 0,031 Вт/м×°К, а американского Roofmate (Dow) 0,029 Вт/м×°К), стяжка поверх утеплителя – 7,5 cм. Верхняя стяжка должна быть изолирована от стен прослойкой из утеплителя толщиной минимум 2 см. Схема устройства цокольного перекрытия и полов по грунту в доме с ленточным фундаментом.

Перекрытие по грунту или все же полы по грунту?

В этой статье я буду развенчивать один очень устойчивый миф о перекрытии по грунту. Очень часто в консультации (ссылка) мне задают вопрос о том, как лучше сделать перекрытие дома, описывают схему, спрашивают об армировании, толщине плиты, классе бетона, а потом оказывается, что плита эта планируется над цоколем, и под ней будет уплотненный грунт.

Перекрытие – это железобетонная плита, перекрывающая какое-то пространство – подвал, первый или второй этаж и т.п. Всегда под перекрытием есть эксплуатируемый объем. И даже тогда стоимость материалов и работы железобетонного перекрытия непомерно велика. А тут раз за разом я слышу о планах людей положить такую плиту на землю. Конечно, они хотят опереть ее и на стены, иногда даже защемить – чтобы она работала как заправская плита. И она будет работать, ведь вы готовы вложить столько сил и средств в это. Кто-то идет еще дальше и делает под плиту несъемную опалубку – еще один шикарный способ похоронить лишние деньги. Кто-то просто делает подготовку из бетона или кладет пленку, чтобы при бетонировании молочко из бетона не впитывалось в грунт (если, конечно, знает об этом). В общем, вариантов масса. А у меня в голове крутится лишь один вопрос: зачем?

Есть прекрасное решение для организации пола первого этажа. Называется оно пол по грунту. Это не массивная железобетонная плита, это простой пирожок, состоящий из стяжек, гидроизоляции, утеплителя и верхних слоев согласно задумке (будь то плитка, линолеум или ламинат). При желании в этом пирожке можно устроить теплый пол. При желании можно вообще отказаться от стяжек и устроить классические деревянные полы по лагам. Но все это будет не массивная и солидная железобетонная конструкция, а лишь полы по грунту – по тщательно уплотненному грунту. Они делаются после возведения здания и ни в коем случае не заводятся на стены. Полы – это архитектурный элемент, который не должен съесть массу ваших денег. Пара тонких стяжек вполне справится с той нагрузкой, которой вы способны нагрузить ваши полы. Грунт уплотнять вы все равно будете: хоть под плиту, хоть под полы. Так зачем платить больше (простите за заезженную фразу)? Прочности вашему дому плита не придаст – это я вам как конструктор говорю – а вот сил и денег съест немало.

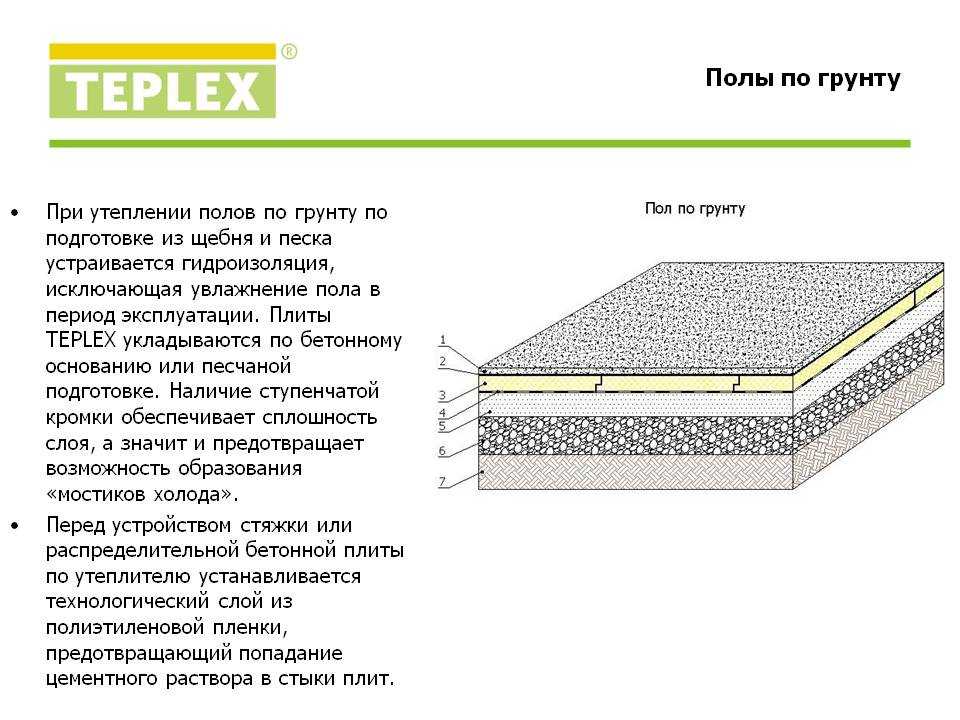

Вот пример устройства пирога пола по грунту из пособия по полам специализированными фирмами, выпускающими материалы для полов. Не факт, что их материалы будут самыми выгодными по цене, но суть из этого «пирожка» изъять можно – она от фирмы-производителя не изменится.

В этом пироге есть уже все необходимое: стяжки для прочности, гидроизоляция, утеплитель… В железобетонной плите кроме прочностных характеристик нет ничего. А значит нужно будет еще помимо плиты закладывать в расход материалы, обеспечивающие комфортную эксплуатацию жилья.

Я долго думала, какими путями люди пришли к такому странному решению – делать перекрытие вместо пола? Единственный ответ, который мне пришел в голову – это добросердечный совет недобросовестных строителей, которым чем больше работы, тем больше заработок. Может, конечно, кто-то в комментариях подскажет другой вариант. Буду ждать.

В общем, думайте сами, что выбрать: плиту по грунту или полы по грунту.
