Плита перекрытия размеры и вес: Плита перекрытия 6 м вес. Виды плит перекрытия, маркировка, размеры. Особенности хранения и транспортировки
Размеры дорожных плит, их вес, маркировка и характеристики
В ходе возведения жилых и административных зданий, промышленных и бытовых комплексов, теплотрасс широко применяются стандартные железобетонные перекрытия. Их актуальность обусловлена набором высоких эксплуатационных характеристик в области надежности, прочности, долговечности, безопасности и огневой стойкости. При этом строительные элементы имеют различную массу, которую необходимо учитывать при нагрузках на стены и основание, при проектировании и возведении построек и сооружений на этапе выбора плит.
Масса, габариты и объем железобетонных плит перекрытий зависит от назначения изделий. В настоящее время рынок строительных материалов располагает широким выбором продукции, который может быть использован при возведении стен, перекрытий, строительства подвалов, чердаков, применения при сооружении малоэтажной и многоэтажной недвижимости. При этом необходимо помнить, что плиты перекрытия рассчитаны на определенную величину нагрузок, представляя собой элементы строительной конструкции, которые, помимо всего прочего, формируют жесткость всего здания и упрочняют его. Вне зависимости от габаритов на прочностные свойства и несущие возможности оказывает непосредственное влияние применяемый при производстве материал в виде бетонной смеси. Также плиты классифицируются по конструктивным особенностям, которые отражаются на технических характеристиках и их стоимости. В связи с этим для экономической эффективности строительных работ рационально произвести правильный выбор железобетонных плит, исходя из их размера, назначения и величины испытываемых нагрузок.
Особенности изготовления
Железобетон образуется в процессе усиления обычного бетона при помощи армирования, которое подразумевает применение каркасов из стержней или проволоки. Благодаря сочетанию железа с бетоном в разных пропорциях, достигается различный уровень прочности. При этом конструктивно арматурный каркас скрыт внутри бетона, который защищает его коррозионных процессов, разрушения и пагубного влияния внешней среды. При этом армирование в значительно мере усиливает хрупкий без того бетон, благодаря чему изделия могут выдерживать значительные нагрузки на сжатие. Составляющими изделий являются следующие компоненты:
- бетон, который дифференцируется на силикатный, тяжелый и легкий;
- стальной каркас.
В свою очередь арматура может представлять собой рабочий каркас, который располагается снизу и служит для усиления ЖБИ при работе на изгиб, а также монтажные конструкции, необходимые для фиксации стержней и формирования объема.
В качестве бетонного материала используются различные смеси с мелкозернистым наполнителем из кварцевого песка, а также крупнозернистого — известняка и щебня. При этом вид заполнителя сказывается не только на структуре бетона, но и участвует в формировании прочностных характеристик.
Такой разный вес бетона в 1 м3: таблица для расчёта массы раствора и готовых конструкций
В процессе расчёта несущей способности конструкций, либо непосредственно на стройплощадке бывает острая необходимость узнать вес 1м3 железобетона например, демонтированных конструкций.
В общем случае для среднеармированного тяжелого бетона определяют объем изделия в м3, умножают на плотность 2,5 т/м3, и получают значение в тоннах. Так выглядит упрощенный расчет веса бетона. Но это не универсальная формула, т. к. разновидностей данного строительного материала существует большое количество. Вот о них и поговорим.
Разновидности перекрытий
В настоящее время высокой популярностью пользуются монолитно-каркасные сооружения, при строительстве которых используется плита, которая занимает всю поверхность этажа. При возведении таких зданий используется технология непрерывной заливки бетона, которая характеризуется дороговизной неприемлемой для целого ряда объектов и частного строительства. В связи с этим готовые плитные изделия остаются актуальными и не теряют свою популярность. Их монтаж занимает минимальное количество времени, что способствует сокращению сроков выполнения работ. При этом прочные изделия практически не дают усадку, имея повышенную жесткость, выделяются высокой устойчивостью к температурным изменениям внешней среды, обладают высокими звуко- и теплоизоляционными качествами. Для возведения жилых зданий используются плиты с газонепроницаемой структурой. При этом в большинстве проектов допустимая нагрузка ограничена и составляет 800кг/м2 при давлении от 8кПа. В настоящее время различают следующие виды плит перекрытий, которые изготавливаются по требованиям действующих отраслевых стандартов:
- монолитные плиты, в конструкции которых не предусмотрены технологические пустоты;
- ребристы сборные, ширина которых составляет от 3 метров, а высота от 40 см. При этом длина варьируется в широких пределах от 6 до 18 метров;
- многопустотные изделия, для которых длина может изменяться в пределах 1,7 – 9 метров, толщина насчитывать 160 – 300 мм при ширине от 1 до 3,6 метров. Отдельные изделия, в зависимости от конструкции могут иметь полые сквозные отверстия в корпусе;
- доборные сплошные плиты с габаритами высоты от 120 мм до 160 мм, длиной от 1800 мм до 5000 мм. Как правило, масса таких элементов не превышает 1500 кг.
Габаритные размеры и требования к плитам перекрытий устанавливаются нормами отраслевого стандарта ГОСТ 21924. 2-84. При выборе, установке и монтаже плит необходимо учитывать их массу, от которой будет зависеть не только результат расчетов, но и выбор грузоподъемной техники. Чаще всего на строительных площадках используются краны с грузоподъемностью до 5 тонн, которых может оказаться недостаточно для перемещения более массивных изделий.
Изменение рецептуры бетонного раствора.
Чтобы изменить рецептуру раствора, необходимо увеличить количество вносимого цемента и уменьшить объем вносимых наполнителей. Рецептура раствора в этом случае может быть следующей:
Цемент М300 — 350 кг.
Благодаря большому снижению объема щебня уменьшится вес бетона, а плотность увеличится. Не существует стандартных рецептов, позволяющих менять марку цемента более низкой или более высокой. В домашних условиях очень тяжело подгонять меняющуюся рецептуру под новую. Намного проще это сделать в заводских условиях, где специальные лаборатории занимаются этим. Поэтому рекомендуется пользоваться классическими рецептурами, в которых используются требуемые компоненты.
Монолитные перекрытия
Монолитные панели перекрытий задействуются в крайних случаях. При этом геометрия изделий, а именно: толщина изделий тесно связана с параметром длины. Как правило, для толщин до 160 мм длина элементов не превышает 6,6 метра, а при длине от 3,6 до 4,2 метра толщина не должна быть более 120 мм.
Панельные перекрытия монолитного типа являются менее экономичными по сравнению с многопустотными, поскольку имеют наибольшую массу и материалоемкость. Материалом для их изготовления чаще всего служит тяжелый бетон. Масса изделий в значительно мере зависит от их габаритов. Плиты разделяются по толщине на два типа:
- 1П – изделия с толщиной 120 мм, масса которых насчитывает от 4300 кг до 7100 кг;
- 2П элементы толщиной 160 мм и массой о 8700 кг.
Монолитные перекрытия обладают наибольшей механической прочностью и максимальной массивностью. Такой вариант строительства принимается к установке в зданиях и сооружениях с высокими нагрузками, где будет востребована высокая несущая способность плит. Выбор в пользу установки монолитных перекрытий основан на эффективности их использования, а не экономичности самих изделий и их доступной стоимости.
Существуют варианты применения облегченных элементов монолитного типа. При этом такие изделия для эксплуатации в жилых зданиях и сооружениях нуждаются в дополнительном утеплении и формирования слоя шумоизоляционного покрытия. В соответствии с регламентом ГОСТ 19570-74 полнотелые перекрытия могут быть изготовлены на основе ячеистых автоклавных марок бетона с объемным весом от 800 до 1200 кг/м3 с маркой прочности 25 – 50. Их длина при этом может варьироваться от 600 мм до 6000 мм, ширина достигать 1500 мм, а толщина составлять 200 – 250 мм.
Понятие о массе
Массу стандартных ЖБ панелей можно узнать в строительном справочнике или в СНиП. Производители передают на продажу ЖБ изделия с сопроводительными документами, где указаны основные параметры:
- марка плиты;
- длина;
- ширина;
- толщина;
- масса в кг/м2.
Пустотная плита после монтажа опирается на стены и удерживает собственную массу, при этом на площади не должно быть деформаций – провисаний с прогибами. Собственные килограммы служат нагрузкой для перекрытия, которое изделие испытывает совместно с влиянием статистических и динамических усилий.
Переменные силы образуются от людей, когда они перемещаются по этажам. Постоянные усилия на плиту создают:
- Изоляционные и отделочные материалы.
- Потолочное покрытие с напольной стяжкой.
- Меблировка с оборудованием и перегородками.
- Коммуникационные проводки, светильники.
Нагрузки, распределенные, сосредоточенные или точечные, вместе с собственным весом оказывают влияние на безопасную эксплуатацию. Эти параметры расчитывают, чтобы использовать в конкретном проекте, определенный вид пустотной плиты. Определяют показатель допустимой нагрузки, он не должен превышать несущую способность перекрытия.
Характеристики пустотных плит
Пустотные плитные изделия получили наиболее широкое распространение, имея широкий ассортимент моделей, выполненных в различных размерах и исполнениях. Не случайно данный вид продукции востребован не только для реализации частных проектов малоэтажной недвижимости, но и при возведении многоэтажных жилых зданий и промышленных объектов, а также теплотрасс.
Плиты имеют гладкую и ровную поверхность, которая позволяет минимизировать отделочные работы, сократить расходы на выравнивание полов и формирование стяжки. Конструкция изделий предусматривает формирование внутренних полостей, которые могут иметь как круглое, так и полукруглое или овальное сечение. При этом полости позволяют снизить вес строительных элементов, не снижая их механическую прочность, позволяя иметь ряд существенных преимуществ, среди которых:
- экономия материала на стадии производства;
- снижение себестоимости;
- простота монтажа;
- высокие характеристики в области шумоизоляции и теплосбережения.
Пустотные плитные элементы по технологии изготовления делятся безопалубочные, облегченные и опалубочные. Процесс производства изделий включает в себя несколько этапов по размещении. Внутри опалубки или формы арматурной решетке, заливке бетонного раствора и его уплотнению. При этом изделия с облегченной конструкцией имеют на треть меньшую массу.

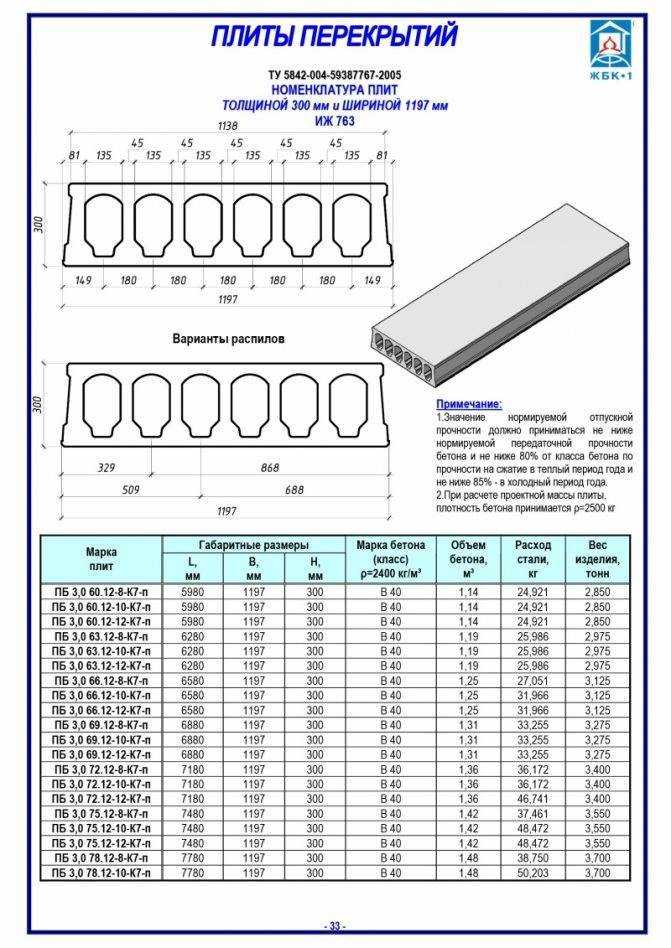

Длина плит перекрытий многопустотного типа, выполненных по регламенту стандарта ГОСТ 9561, находится в пределах от 1,5 до 9 метров, ширина изменяется от 1 до 1,8 метра. При этом масса изделий в зависимости габаритов составляет от 500 до 4000 кг. Для плит ПК масса изменяется в пределах от 610 до 1830 кг.
Для плит ПБ масса изменяется от 1910 до 3190 кг
Плиты облегченного типа имеют вес от 550 до 1700 кг
Пустотные плиты являются наиболее удобными и приемлемыми для строительства жилых зданий. Обеспечивая набор высоких эксплуатационных характеристик в области огнестойкости, прочности, теплопроводности, звукопоглащения, изделия позволяют удобно использовать каналы для прокладки электропроводки, обеспечивая максимальную экономию на стадии монтажных и отделочных работ.
Как правильно рассчитать?
Изначально необходимо правильно скомпоновать плиты на плане. Основное правило: плиты перекрытия опираются только по двум сторонам. Так как у плиты рабочее армирование нижнее, нельзя допускать локальные нагружения (стойки, колонны). Немаловажным моментом будет являться, на какие стены будут опираться перекрытия (стен из шлакобетона, кирпича, бетона), что влияет на расчет нагрузок.
Определяем расчетную длину плиты. Она меньше реальной и является расстоянием между наиболее удаленными соседними стенами. Задается геометрическими параметрами. Следующий этап – сбор нагрузок. Для того чтобы определить нагрузку на каждое изделие, необходимо на плане обозначить все тяжести, действующие на перекрытия.
Сюда входят: песчано-цементные стяжки, теплоизоляция, напольные покрытия, перегородки.
Просуммировав эти составляющие, нужно полученное значение разделить на количество плит. Таким образом, можно получить предельно допустимую нагрузку на каждое изделие.
Естественно, нельзя максимально нагружать каркас здания во избежание достижения критического уровня, для этого рассчитывается оптимальное значение. Например, плита весит 2400 кг, она предназначена для площадки в 10 м2. Нужно разделить 2400 на 10. Получается, что максимально допустимое значение 240 кг на 1 м2. Так же должен учитываться вес самого изделия, на который рассчитывалась нагрузка (предположим, что ее значение равно 800 кг на 1 м2). Тогда необходимо от 800 убавить 240, что дает показатель в 560 кг на 1 м2.
Следующим шагом нужно примерно предположить вес всех нагружающих предметов. Допустим, что он равен 200 кг на м2, тогда от нашего предыдущего показателя 560 кг на м2 отнимаем 200 кг на м2 и получаем 360 кг на м2. Последним этапом определяем вес людей, отделочных материалов, мебели. В среднем, это 150 кг на м2. Тогда от 360 нужно отнять 150. Мы получили оптимальную нагрузку 210 кг на м2. Рассчитать максимальный изгибающий момент можно по формуле: Mmax= q*l^2/8, где l – длина пролета.
Пустотные плиты перекрытия: размеры ГОСТ цена, вес
/в Плита перекрытия /от adminПустотные плиты перекрытия это перекрытия, которые используют в строительстве домов любой сложности и планировки. Плиты представляют собой элементы, которые используют для монтажа перекрытий между этажами и создания несущих конструкций.
Пустотные плиты перекрытия имеют достаточную широкую область применения. Применяются они в строительстве зданий и конструкций из кирпича, бетона, а так же из стеновых блоков. Плиты имеют пустотные отверстия, которые играют очень большую роль:
- за счет пустот значительно снижается вес плиты
- на изготовление пустотных плит затрачивается намного меньше материалов, чем на цельную плиту
- за счет пустотных отверстий, плиты обладают очень хорошей теплоизоляцией и звукоизоляцией.
[su_note note_color=»#dae9fd»]При монтаже плит перекрытия, пустоты плотно закрывают паклей.
Подготовительные работы перед укладкой перекрытия
Преимущества пустотных плитВ современном строительстве пустотные плиты нашли очень широкое применение. Они активно используются в малоэтажном и индивидуальном строительстве, при строительстве производственных и промышленных зданий и для строительства многоэтажек. Эти плиты являются очень прочными за счет того, что при их изготовлении применяют бетон очень высокого качества.
По сравнению с другими плитами перекрытий, пустотные плиты имеют ряд преимуществ:
- присутствие пустот в плитах значительно увеличивает процент звукоизоляции, пустоты вбирают в себя все звуки и шумы, благодаря чему, в квартирах становится тихо и спокойно;
- пустоты снижают нагрузку на основания строящегося дома, что впоследствии уменьшает общий вес;
- с учетом применяемой усиленной арматуры, пустотные плиты не отличаются по своей прочности от монолитных плит;
- наличие пустот позволяют проводить дополнительные коммуникации в них:
- скрыть в них проводимую электропроводку, сигнализацию;
- массовая производимость плит за счет пустотелости помогает значительно снизить стоимость продукции;
- срок службы этих плит перекрытия очень большой, т.
- на эти плиты перекрытия можно без опаски устанавливать конструкции следующих этажей, они с легкостью выдержат любой вес;
- так как плита перекрытия одновременно является потолком и полом, она изготовлена с расчетом на то, ей придется выдерживать на себе вес сантехнического оборудования, внутренние перегородки, изготовленные из кирпича и бетонных блоков;
- плиты перекрытия являются самонесущими и независимыми от количества пролетов и перегородок. Эта способность позволяет избежать установку дополнительных опор под устанавливаемую плиту;
- плиты перекрытия соответствуют всем нормам по ГОСТу, относящиеся к категориям по огнестойкости;
- монтировать пустотные плиты не составит особого труда, так как их транспортабельность заложена в них во время изготовления на предприятии.
В расчет удерживающего веса на плиту, входит вес потолочной отделки, вес натяжных потолков, люстр, светильников и т. д.
Применение плит перекрытий и расчет их нагрузки
- Верхняя часть плиты будет принимать на себя те нагрузки, которые связаны с верхними этажами. В расчет нужно брать установленную сверху вес мебели, бетонную стяжку, людей, проживающих этажом выше.
- На нижнюю часть будут возлагаться нагрузки, связанные потолочными отделками, установленными на них светильниками, люстрами и т.д.
- Средняя часть удерживает на себе все нагрузки с учетом того, что расположено на них.
Описание пустотных плит перекрытия
По всей длине пустотных плит проходят полые отверстия, как правило, имеющие круглую форму, которые играют немаловажную роль – они заполнены воздухом, который способен удерживать в них тепло.
Сегодня плиты перекрытия выпускают в большом объеме, они полностью соответствуют всем требованиям. На поток поставлен выпуск огромного ассортимента плит, которые отличаются по размерам, плотности и материалам, применяемым в изготовлении, а также имеющие небольшой вес.
Армирование плит производится из арматуры очень высокого качества (в работы берется стержневая арматура, усиленная проволока, а также утолщенные канаты). Присутствующая в плитах арматура не дает им прогибаться или провисать.
Благодаря правильным расчетам, нагрузка равномерно распределяется по всей длине плиты. На сегодняшний день производители изготавливают плиты перекрытия, изготовленные из марок тяжелого бетона и оснащенные усиленной арматуры.
Современная технология позволяет изготовить плиту перекрытия гладкой с одной стороны с подготовленной поверхности для отделки. Эту часть спокойно можно монтировать так, чтобы она оказалась потолком. Гладкая часть плиты уже подготовлена к отделочным работам, можно спокойно начинать отделочные работы, которые впоследствии пройдут намного быстрее и без лишних затрат.
Монтаж пустотных плит
Пустотные плиты перекрытия монтируются с помощью крана, соблюдая при этом все правила работ по установки.
По советам профессиональных строителей, перед началом монтажа необходимо проверить ровность горизонтальных стен и конструкций при помощи уровня. Если этого сделано не будет, то могут возникнуть щели в местах примыкания панелей и строение будет перекошено.
Возникшие отклонения могут грозить тем, что пол или потолок будут кривыми, а щели будут пропускать тепло и заделать их впоследствии будет очень сложно. Через эти щели будет происходить утечка тепла из помещения и, впоследствии, это может грозить присутствием конденсата, наличием плесени и влажности в квартире. Также проводить отделку потолков и стен будет очень проблематично, поступающий через щели воздух, будет мешать проводить качественную отделку.
Похожие статьи
Хехт Групп | Проектирование бетонного пола для поддержки больших нагрузок и движения
Бетонный пол склада должен быть спроектирован так, чтобы выдерживать возлагаемые на него нагрузки. Толщина плиты будет определяться несущей способностью грунта под ней, размером и типом оборудования, которое будет использоваться на складе, а также предполагаемой интенсивностью движения. Бетонный пол должен выдерживать вес материалов, которые будут храниться на складе, а также вес вилочных погрузчиков и другого оборудования, используемого для перемещения этих материалов. Пол также должен выдерживать постоянное движение вилочных погрузчиков и других транспортных средств.
Толщина бетонной плиты определяется ее весом и размерами. Жилые и коммерческие здания обычно имеют толщину перекрытий от 6 до 14 дюймов (150 мм). Типы плит, методы определения их толщины и используемые материалы различаются. Требования к прогибу, изгибу, сдвигу и иногда к огнестойкости учитываются при определении толщины односторонней плиты. В случае пожара толщина плит контролируется риском теплопередачи. Плита толщиной 76,2 мм (3-1/2 дюйма) обеспечивает огнестойкость в течение одного часа при повышении температуры до 121,1 градуса Цельсия (250 градусов по Фаренгейту). Кодекс ACI устанавливает метод расчета минимальной толщины плиты в двух направлениях для обеспечения прогиба.
Тяжелое оборудование следует парковать или передвигать на участках толщиной не менее шести дюймов. Меньшую нагрузку следует нести на четырех дюймах.
Как правило, нет необходимости использовать 8--дюймовую плиту в качестве полностью загруженного бетоновоза. 7-дюймовая плита может вместить от 60% до 80% от общего веса полного грузовика, тогда как 6-дюймовая плита может вместить только от 25% до 35% от общей массы кузова.
Для розничных или коммерческих бетонных плит толщина плит варьируется от 4 до 6 дюймов. В течение десятилетий утверждалось, что залитая плита должна соответствовать определенному требованию по толщине, чтобы считаться залитой плитой.
Если плита слишком тонкая, она сломается под нагрузкой и выйдет из строя до того, как успеет затвердеть. Если плита слишком тонкая, она дороже, чем должна быть. Поскольку толщина плиты является основным фактором при расчете стоимости бетонного пола, часто используется давление, чтобы сделать плиту как можно более тонкой.
Какой толщины должен быть пол на складе?
Фото – https://cdnwm.comСкладские полы никогда не проектировались производителем толщиной четыре дюйма. Колеса, возможно, должны иметь толщину от пяти до 20 дюймов в зависимости от того, как они загружены. Рекомендуется взглянуть на диаграмму ACI Standard 302.
Плита перекрытия обеспечивает износостойкую поверхность для эксплуатации. Несущие бетонные плиты должны выдерживать статические и динамические нагрузки. Погрузочно-разгрузочное оборудование (M HE) и другой транспорт, такой как вилочные погрузчики, тележки для поддонов и другие транспортные средства, являются примерами динамических нагрузок. Статическую нагрузку на пол можно разделить на три типа: равномерную, точечную и распределенную. Можно обрабатывать нагрузки, которые являются динамическими и точечными. Каждый тип трафика имеет свою функцию и тип. Паллетные тележки, ручные тележки и прицепы обычно используются в напольной транспортной отрасли.
Подъемные тележки с противовесами и мачтами (вилочные погрузчики) часто используются для погрузочно-разгрузочных работ. Системы стыков, такие как Sika® FloorJoint S, -XS и -EX, идеально подходят для пола любого логистического объекта. Технология макроволокна, такая как полипропилен, становится все более популярной в качестве технологии, используемой для опорных плит. Хорошая бетонная смесь, армирование бетона, удовлетворительное отверждение и правильное расстояние между швами — все это факторы, способствующие предотвращению образования трещин. При избыточном растягивающем напряжении на участке плиты могут появиться трещины. На складе или логистическом объекте трещины в полу могут быстро разрушаться, создавая угрозу безопасности и подвергая опасности товары. Трещины, которые появляются, должны быть очищены и заполнены полуэластичной смолой, чтобы избежать растрескивания.
Бетон, несмотря на его пористую природу, не обладает химической стойкостью. Когда цементный материал разрушает поверхность, с ним реагируют органические кислоты и минералы. Пол следует покрыть и защитить химически стойким материалом, если угроза химической атаки неизбежна. Бетонные полы никогда не будут однородными с точки зрения внешнего вида из-за наличия покрытия на поверхности. Цвет комнаты, такой как желтый, бежевый, светло-серый или даже белый, способствует ее отражающей способности и яркости. В результате большие склады могут оказывать негативное влияние на их экологические показатели. Часто наблюдаются следы ворса и обесцвечивания, вызванные нормальными изменениями схватывания бетона.
Этот тип напольного покрытия имеет ряд преимуществ.
Это напольное покрытие идеально подходит для складских помещений, где требуются частые химические и температурные изменения, благодаря его устойчивости к химическим веществам и температурным колебаниям.
Материал чрезвычайно прочный, поэтому вам не придется заменять его очень часто; это будет длиться долго.
Он также требует очень мало усилий для очистки, что делает его идеальным для мест, которые регулярно посещают люди.
Важность толщины пола
Очень важно учитывать толщину пола не только из-за его структурной целостности, но и потому, что она влияет на то, как пол поглощает звук и вибрацию. Если пол слишком тонкий, вибрации и звуки, которые он передает, передаются легче, чем если он толще. Толщина пола, помимо влияния на теплопроводность, может затруднить отвод тепла от пола.
Насколько толсты промышленные бетонные полы?
Фото – https://pinimg.comПромышленные бетонные полы обычно имеют толщину не менее 4 дюймов, но в некоторых случаях могут достигать 12 дюймов. Толщина промышленного бетонного пола определяется величиной веса, который будет приходиться на пол, а также желаемым уровнем прочности.
Гуру сарая на столбах Майк, гуру амбаров на столбах, отвечает на вопрос читателя о бетоне для сарая на столбах. Бетон на медиане 60% автомагистралей между штатами США имеет толщину 11 дюймов. Толщина городских улиц, второстепенных дорог и небольших аэропортов колеблется от четырех до семи дюймов. Бетонная плита размером 10 на 20 футов, возможно, чрезмерна для строительной площадки. В местах, где будет перемещаться и парковаться тяжелое оборудование, рекомендуется толщина в шесть дюймов. Защищенный от мороза мелкозаглубленный фундамент является лучшим вариантом, если рассматривается стволовая стена фундамента. Трубы PEX следует использовать для обогрева полов из-за их способности излучать тепло.
При установке железобетонной плиты всегда следует использовать минимально допустимую толщину — шесть дюймов бетона. При установке железобетонного пола соблюдайте толщину в шесть дюймов, чтобы бетонная плита могла выдерживать большие нагрузки и прослужить долго. Кроме того, толщина подъемника автомобиля должна быть увеличена с восьми до двенадцати дюймов, поскольку это обеспечит надлежащую поддержку, а также предотвратит повреждение подъемника.
Как правильно выбрать бетонный пол для коммерческого или промышленного помещения
Учитывайте тип оборудования, которое будет использоваться в помещении, когда решаете, использовать бетонный пол или нет. Если пол будет регулярно подвергаться большим нагрузкам, например, на производстве, потребуется более толстая плита пола. Вы должны использовать более тонкую плиту из бетона , если она вам нужна только на несколько минут в некоторых случаях. Если вы ищете коммерческие или промышленные бетонные полы, вам следует обратиться в компанию по напольным покрытиям, имеющую опыт работы в этой области.
Какой толщины должна быть бетонная плита для сарая?
Фото – https://gambrick.comБольшинство жилых бетонных двориков, пешеходных дорожек и тротуаров обычно имеют толщину 4 дюйма, при этом навес является наиболее распространенной толщиной для сарая. Залить что-то потяжелее не редкость, но обычно редко. Бетонные плиты обычно заливают на 5-8 дюймов утрамбованного гравия и почвы.
Бетонная плита может служить прочным основанием для сарая. На толщину поверхности влияют такие факторы, как размер плиты, грунт и способ ее использования. Если плита уложена на хорошую твердую почву, она может быть тоньше, чем плита, уложенная на песчаный, рыхлый грунт. Для строительства плит идеальна основа из уплотненного гравия на твердой, уплотненной почве. Плита толщиной 4 дюйма или более обычно является достаточной толщиной для сарая. В зависимости от линии промерзания местные строительные нормы могут регулировать размер основания. Можно изготовить толстую плиту с гравийным основанием и формами размером от двух до шести дюймов на два дюйма. Стены сарая станут более прочными по периметру, если туда насыпать больше щебня и бетона.
При строительстве сарая самым важным фактором является его толщина. Навесная плита обычно имеет толщину 150 мм (6 дюймов) с одним слоем армирующей сетки. Достаточно запустить любую сельскохозяйственную технику, например трактор, на пару часов. Бетонная плита пола , которая будет поддерживать навес непосредственно на земле, должна быть не толще 3 1/2 дюйма (89 мм). Чтобы выдержать вес сарая и защитить почву под ним, он должен быть не менее четверти толщины крыши.
Вашему сараю нужен фундамент?
Возможно, вам придется увеличить высоту вашего сарая с помощью бетонной плиты, если он расположен на участке ниже, чем остальная часть вашего двора. Если у вас еще нет пола или фундамента, лучшим вариантом может быть бетонная подушка, поскольку она дешевле и проще в установке.
Небольшие навесы и амбары размером 6×8 и меньше обычно не требуют фундамента. Если навес значительно больше или подвержен сильным ветровым или снеговым нагрузкам, его следует устанавливать на фундаменте.
Прежде чем выбрать бетон для своего сарая, уточните его размеры у специалиста. Бетон — лучший материал для строительства гаража или сарая, потому что он свободен от ранее существовавшей напольной плитки.
Технические характеристики бетонного пола склада
Фото – https://concretenetwork.comНа этот вопрос нет универсального ответа, так как технические характеристики бетонного пола склада будут варьироваться в зависимости от конкретных потребностей. склада. Однако некоторые общие характеристики, которые могут потребоваться, включают толщину пола, тип используемой арматуры, прочность бетона на сжатие и максимально допустимый прогиб.
В большинстве проектов жилищного строительства обычно требуется минимальная прочность цемента на сжатие. Контрактный документ для коммерческого, промышленного или складского этажа обычно включает требования к дизайну. Когда спецификация слишком строгая или неоднозначная, могут возникнуть проблемы с этими требованиями. Выяснение всех вопросов на совещании перед началом строительства может быть важной частью успеха или неудачи. Совещание по предварительной подготовке и заливке может помочь в решении широкого круга проблем с более сложными полами, и для обеспечения соблюдения требований требуется строгая программа обеспечения/контроля качества. Требования обычно определяются типом пола, который желает владелец, а декоративный бетон обычно относится к полу класса 1. Количество особых соображений и методов отделки, перечисленных в ACI 302 для каждого класса, определяется каждым классом.
Длинные чередующиеся полосы используются как для коммерческих, так и для промышленных полов. Лазерный луч часто используется для зачистки или стяжки коммерческих или промышленных полов. Если требования к полу чрезвычайно высоки, например, полы F-min, сначала будут установлены боковые формы, а инструменты геодезиста будут использоваться для планирования высот. Для достижения средней ровности лазерную стяжку необходимо укладывать вместе с затиркой. Затем подрядчики уложат поплавок шириной от 8 до 10 футов или дорожную линейку поверх полов с более высоким допуском. Если лезвия затирочной машины прикреплены к лоткам, они могут значительно улучшить плоскостность.
Как выбрать правильную систему пола для вашего склада
Выбор системы пола для вашего склада должен осуществляться в зависимости от поверхности, на которую будет укладываться пол. Полированный бетон и бетонные полы с эпоксидным покрытием являются двумя популярными вариантами из-за их долговечности и ровной поверхности. Однако вы можете комбинировать бетонные и эпоксидные полы, чтобы повысить эффективность вашего пола. Толщину системы перекрытий для склада следует учитывать при ее выборе. Для жилищного строительства обычно требуется плита перекрытия толщиной 4 дюйма. Бетон не должен располагаться на расстоянии более пяти или шести дюймов друг от друга, если он регулярно подвергается большим нагрузкам, таким как дома на колесах или мусоровозы. В других случаях, если вам требуется более толстая плита, например, для пола, который будет сильно изнашиваться, может быть доступна более толстая плита. При выборе системы пола склада необходимо учитывать толщину.
Толщина бетонной плиты для тяжелого оборудования
Толщина бетонной плиты для тяжелого оборудования должна выдерживать вес оборудования. Толщина зависит от веса оборудования. Более тяжелое оборудование потребует более толстая бетонная плита .
Большинство торговых и коммерческих полов залиты сортным бетоном. Исторически сложилось так, что владельцы требовали, чтобы плиты были как минимум определенной толщины из бетона. Подрядчики по заливке бетона и генеральные подрядчики, как правило, заливают бетон определенной толщины. Как правило, плита отверждается до толщины, меньшей толщины заливки и неравномерной по всей площади. В этом случае плита была залита, и конструктивная прочность плиты была выше указанной. Когда бетон стареет, он укрепляется. Разрушения бетонных плит случаются чаще, чем ожидается.
ACI-117, разработанный Американским институтом бетона, претерпел несколько изменений с момента своего создания в 1930-х годах. Только небольшой процент плит соответствует требованиям по толщине. Американский институт бетона первоначально установил допуски по толщине, которые были как положительными, так и отрицательными. В результате ACI предоставила толщину отрицательных 3/8 дюйма в зависимости от желаемой толщины. Характеристики производительности в последнем случае были определены как те, что были в предыдущем случае.
Толщина бетонных плит Промышленные здания
Толщина бетонных плит в промышленных зданиях может варьироваться в зависимости от назначения здания и веса оборудования, которое будет храниться внутри. Однако большинство промышленных зданий будут иметь бетонные плиты толщиной не менее шести дюймов. Эта толщина необходима, чтобы выдержать вес оборудования и людей, которые будут использовать пространство.
Как выбрать правильную толщину для вашего склада Sla
При строительстве склада или коммерческого здания очень важно выбрать правильную плиту и толщину. Складские плиты обычно имеют толщину от трех до восьми дюймов и глубину не менее четырех дюймов; если вы планируете хранить тяжелое оборудование, такое как мусоровозы, транспортные средства для отдыха или что-то еще тяжелое, вам следует спроектировать плиту глубиной не менее пяти-шести дюймов. В большинстве случаев вы должны использовать 4000-процентный бетон.
Какой толщины должна быть плита для дома
Типичная толщина плиты перекрытия жилого дома составляет 4 дюйма. Бетонная стена должна быть толщиной от пяти до шести дюймов, если бетон подвергается большим нагрузкам, таким как автодома или мусоровозы.
Обычно для строительства дома используется бетонная плита толщиной четыре дюйма (). Рекомендуется, чтобы бетон с большими нагрузками, такими как мусоровозы и дома на колесах, был толще 5-6 дюймов. Существует множество методов определения толщины плиты. В США строительные нормы и правила обычно требуют толщины 3,5 дюйма и прочности на сжатие 3000 фунтов на квадратный дюйм. Такие факторы, как грузоподъемность, погодные условия и количество используемой арматуры или сетки, влияют на необходимость армирования бетонного патио арматурой или сеткой. Инженеры учитывают множество факторов, включая прогиб, изгиб, сдвиг и даже огнестойкость, при расчете толщины плиты. Как правило, толщина бетонной плиты определяется грунтом под ней, а также строением под ней.
Для более тяжелых нагрузок могут потребоваться бетонные плиты большего размера. Также важно помнить, что европейские строительные нормы и правила отличаются от тех, что действуют в Соединенных Штатах и Южной Америке. В зависимости от вашего бюджета толщина бетонной плиты может быть изменена. Стандартная плита обычно имеет толщину от четырех до шести дюймов; некоторые плиты могут достигать 20 дюймов в высоту. Бетонная плита толщиной два-три дюйма больше похожа на подушку. Уменьшить толщину плиты можно без ущерба для ее структурной целостности. С помощью круглых дюбелей невозможно передать больше определенного веса.
Не пытайтесь добавить больше бетона к существующей плите. Бетонные покрытия, которые представляют собой материалы на основе цемента, которые можно использовать в качестве начинки, можно заливать поверх бетона. Они часто используются для восстановления эстетической привлекательности изношенных бетонных поверхностей. Толщина плиты повлияет на устойчивость вашей конструкции в целом, но также повлияет на стоимость. Жилые и коммерческие строения обычно имеют толщину плит в диапазоне от шести дюймов (150 мм) до двенадцати дюймов (25 мм). Также будет определено, сколько времени потребуется для высыхания плиты и сколько для этого потребуется бетонной смеси.
Минимальная толщина плиты становится все более популярной в жилищном строительстве в последние годы, поскольку строители стремятся уменьшить вероятность раннего растрескивания из-за раскрепления и переопоривания. Тонкие плиты имеют более высокую частоту отказов из-за просачивания воды и циклов замерзания-оттаивания. Выбор толщины железобетонной плиты является критическим компонентом проекта плоской железобетонной плиты. Раннее растрескивание является наиболее распространенным видом разрушения плоского железобетона из-за нагрузок на подкрепление и перекрепление, инфильтрации воды и циклов замерзания-оттаивания. Минимальная толщина плиты может помочь в предотвращении и строительстве прочных конструкций. Прежде чем приступить к проекту плоской железобетонной плиты, очень важно выбрать толщину плиты, проконсультировавшись с инженером-строителем.
Фундамент из бетонных плит: плюсы и минусы
Большинство домовладельцев согласны с тем, что фундамент из бетонных плит является для них лучшим выбором, несмотря на некоторые плюсы и минусы. Они идеально подходят для больших площадей с интенсивным пешеходным движением или там, где копание затруднено из-за их прочности и долговечности. Кроме того, они требуют меньше обслуживания, чем другие типы фундаментов, что делает их идеальными для людей с большим объемом работы. Поскольку бетонные плиты более дороги в установке, чем другие типы фундамента, это может быть проблемой. Некоторым домовладельцам может быть лучше заплатить более высокую цену, если у них большой участок и они хотят добавить в свой дом много дополнительных услуг, таких как бассейн и теннисный корт.
Без названия 1
Неделя 01 Неделя 02 Неделя 03 Неделя 04 Неделя 05 Неделя 06 Неделя 07 Неделя 08 Неделя 09 Неделя 10 Неделя 11 Неделя 12 Неделя 13 Неделя 14 15 неделя
Литой бетон для строительной площадки:
Содержимое: |
Структура Пролеты Односторонние системы Двухсторонние системы Крыша Колонка Стена Фонд Соединения Добавки |
Функции Термическая масса Изолированные панели Звукопроницаемость |
Эстетика Открытые заполнители Терраццо полупрозрачный Опалубка |
Структура: Бетон очень устойчив к сжатию но хрупкий в напряжении. Из-за того, что коэффициент теплового расширения стали почти одинаково, бетон обычно армируют сталью, чтобы придать ему прочность на растяжение, которой ему не хватает. Точно так же бетон можно армировать натуральные или синтетические волокна. Он по своей природе огнестойкий. Бетон обычно 150 фунтов на фут, легкий бетон может весить от 85 до 115 фунтов на фут, а изоляционные бетон <60 pcf. Бетон набирает предельную прочность через 28 дней после укладки.
Пролеты:
Односторонние системы:
Балка и плита — подходит для колеблется от 6 до 18 футов. Бетонные балки глубиной с шагом 2″.
Эмпирическое правило — перекрытие: глубина пола = пролет/30 (4 дюйма) минимум) глубина крыши = пролет/36. Глубина = размах/16. Ширина от 1/3 до 1/2 глубины (от 2 дюймов или с шагом 3 дюйма) и больше, чем ширина опорной стойки
Плита и балка — подходит для простирается от 15 до 36 футов. Совокупность близко расположенных ребер, поддерживаемых параллельными лучи. Для пролетов ≥20 футов требуется одно распределительное ребро.
Полезное правило — пролет плиты по глубине / 24 дюйма (от 3 до 4 1/2 дюйма). Балка ширина от 5 до 9 дюймов. Расстояние между балками основано на формах шириной от 20 до 30 дюймов и от 6 до 20 дюймов. глубина (с шагом 2 дюйма).
Балка и плита Плита и балка
Двухсторонние системы:
Плита и балка — плита, отлитая за одно целое с опорными балками и колонны с четырех сторон. Наиболее эффективен, когда отсеки квадратные/почти квадратные. Подходит для больших нагрузок и пролетов от 15 до 40 футов.
Эмпирическое правило – глубина плиты = периметр плиты/180 (4 дюйма) минимум). Ребра на основе пресс-форм шириной от 19 до 30 дюймов и глубиной от 8 до 20 дюймов (2 дюйма). приращения). Формы шириной 19 дюймов с ребрами шириной 5 дюймов создают модуль высотой 2 фута, тогда как 30 дюймов формы ширины с ребрами шириной 6 дюймов образуют модуль высотой 3 фута.
Плоская плита — плита с армированной колонные опоры. Подходит для больших нагрузок и пролетов от 20 до 40 футов.
Эмпирическое правило — глубина плиты = пролет/36 (от 6 до 12 дюймов). плита глубина вокруг колонны 5/4 * глубина плиты. Ширина арматуры колонны 1/3 пролета.
Плоская пластина – плита, усиленная в двух или более направлениях и поддерживается колоннами без балок или ферм. Подходит для пролетов от 12 до 24 футов.
Эмпирическое правило — глубина плиты = пролет/33 (от 5 до 12 дюймов)
Вафельная плита – бетонная плита с усиливающие ребра в двух направлениях. Подходит для пролетов от 24 до 54 футов. Возможно консольно в двух направлениях до 1/3 основного пролета.
Эмпирическое правило — глубина плиты = пролет/24 (от 3 до 4 1/2 дюйма). Ребро ширина от 5 до 6 дюймов.
Усиление — расстояние не менее 1 дюйма. Не менее 1 шт. 1/2 дюйма от открытой поверхности. Скос или фаска 3/4 дюйма.
Предварительное и последующее натяжение арматурных стержней чтобы компенсировать ожидаемую нагрузку.
Плита и балка Плоская плита
Плоская пластина Вафельная плита
Крыша с уклоном 1/4 дюйма: 1 фут (1:50) для дренажа.
Столбцы:
Закругленный диаметр не менее 10 дюймов.
Прямоугольные — ширина не менее 8 дюймов и не менее 96 дюймов².
Усиление — 1 1/2 «мин. покрытие.
Полезное правило — 12-дюймовая колонна может поддерживать пол/крышу площадью 2000 кв. футов площадь | 16-дюймовая колонна может поддерживать площадь пола / крыши 3000 кв. Футов | 20-дюймовая колонна может поддерживать Площадь пола/крыши 4000 кв.м.
Стены:
Минимум: 6 дюймов для несущих стен (или 1/25 неподдерживаемой высота или длина между элементами жесткости) | 4″ без подшипника (или 1/36 часть неподдерживаемая длина или высота) | 2″ ненесущие межкомнатные перегородки | 6″ неармированный (отношение высоты к толщине < 22) | 8-дюймовый подвал/фундамент/вечеринка стены
Усиление -3/4″ покрытие, когда оно не соприкасается с землей или Погода; 1 1/2 дюйма при открытии. Выдвигайте 24 дюйма за углы фенестраций.
Фундаменты:
Ленточные фундаменты -a непрерывный фундамент, поддерживающий стену жесткости.
Изолированное основание индивидуальный фундамент
Непрерывный фундамент — фундамент, поддерживающий несколько столбцы.
Мат — толстая плита, служащая монолитным основанием для использование на грунтах с низкой несущей способностью. Толщина не менее 4 дюймов.
Плавающий – когда вес извлеченного грунта равен к весу конструкции.
Арматура — стальные арматурные стержни в бетоне опоры должны располагаться на расстоянии не менее 3 дюймов от нижней части опоры и минимум 6 дюймов от верха фундамента.
Сваи — группа висячих свай которые вбиваются в подходящую или устойчивую почву/коренную породу и закрываются у основания в для передачи строительной нагрузки в грунт. Крышка должна располагаться ниже линия замерзания.
Усиление – должно быть размещено не менее чем на 3 дюйма выше верхушках свай и быть не менее чем на 12 дюймов ниже верхушки фундамента.
Кессон — большой шнек с раструбное основание вкопанное в землю и залитое бетоном. Минимум 2′ 6″ ширина для осмотра дна. Колокол представляет собой конус 60°. ниже главного вала.
Полоска Изолированный Непрерывный
Плавающий Кессон
Соединения:
Компенсаторы позволяют перемещение между плитой и колонной или стеной
Конструкционные швы на конце заливка, может быть забита шпонкой или шпонкой; также функционируют как компенсаторы и компенсаторы
Контрольные соединения создают слабое место в бетоне, чтобы контролировать, где происходит растрескивание. Должен быть размещен 15′- 20′ и для создания прямоугольных секций. Обычно 1/8 дюйма в ширину и 1/4 глубины плита.
Изоляция Контроль
Добавки:
Химический:
Air Entrained — уменьшает повреждения от циклов замораживания-оттаивания (снижает прочность на сжатие 1% воздуха до 5% потери прочности на сжатие).
Ускорители — ускоряют гидратацию бетона.
Замедлители гидратации бетона для больших объемов заливки.
Поверхностно-активные вещества – способствуют перемешиванию воды.
Пластификаторы – улучшают удобоукладываемость бетона. Суперпластификаторы имеют меньше вредных свойств, чем обычные пластификаторы.
Пигменты — изменяет цвет бетона.
Ингибиторы коррозии — минимизируют коррозию стали в конкретный.
Минерал:
Зола-уноса – побочный продукт сжигания угля. Частично заменяет цемент (60% массы). Может быть пуццолановым или гидравлическим.
Измельченный гранулированный доменный шлак – стальной побочный продукт. Частично заменяет цемент (80% массы). Гидравлический.
Silica Fume – побочные продукты кремния/ферросилиция. Частица размер в 100 раз меньше, чем у летучей золы, что приводит к ускоренному пуццолановому реакция. Повышает прочность и долговечность бетона; обычно требует суперпластификаторы. Дает темно-серую или черную окраску.
Высокореактивный метакаолин — аналогичная сила и увеличение стойкости к микрокремнезему. Образует белую окраску.
Функции:
Тепловая масса: Из-за плотности бетона, он будет задерживать передачу тепла через его толщина. Приблизительно десять дюймов бетона будут иметь временную задержку в семь часов.
Тепловая промывка – для бетон охлаждается и поглощает тепло, на следующий день его необходимо смыть от тепла (обычно делается как ночной смыв).
Звукопроницаемость -из-за относительной плотности бетона он имеет низкий коэффициент пропускания воздушно-капельных звуковые волны.
Термическое сопротивление – заполнитель из песка/гравия 0,08 R/дюйм | легкий заполнитель 0,6 р/дюйм.
Изолированные бетонные формы -Р-20. По сравнению с каркасными зданиями ICF снижает потери энергии за счет проводимость и конвекция в сочетании с высокой тепловой массой, обеспечивающей низкий поток внутренних температур.
