Плита перекрытия размеры и вес: монолитные, пустотные, характеристики, размеры и цены

Сколько весит бетонная плита

Главная » Статьи » Сколько весит бетонная плита

Удельный вес плиты перекрытия. Вес пустотных и полнотелых плит перекрытия.

Железобетонные плиты перекрытия в общей строительной смете не занимает главенствующее место, но по массовым показателям этот элемент конструкции нельзя сбрасывать со счетов. На стадии разработки проекта необходимо четко просчитать, какие нагрузки могут вынести стены и основание здания, а потом делать выбор в пользу того или иного вида межэтажного перекрытия.

Виды ЖБ плит перекрытия

Разнообразие модификаций данного строительного элемента относительно небольшое, все они стандартные, так как производятся исключительно по ГОСТам. Все существующие разновидности ЖБИ удовлетворяют требованиям безопасности при строительстве высотных, малоэтажных или промышленных зданий.

1. Плита перекрытия сплошная – монолитное изделие, не имеющее крупных внутренних пустот. Вес плиты толщиной 120 мм – от 4300 до 7100 кг. При этом, чем выше марка бетона, тем больше прочность и вес элемента перекрытия. Вес плиты перекрытия толщиной 160 м – до 8700 кг.

Разновидность полнотелых плит перекрытия – доборные элементы. Длина таких изделий стандартна полноразмерным плитам (1,8 – 5 м), но ширина значительно меньше, как и вес (до 1500 кг).

1. Пустотелые (облегченные) плиты перекрытия имеют меньший вес, так как их тело пронизано технологическими отверстиями определенной формы. В основном это круглые камеры диаметром от 140 до 159 мм (ПК1, ПК2), встречаются типы пустотелых перекрытий с эллипсовидными камерами (ПГ) и разными по форме (ПБ).

Наличие пустот в теле плиты позволяет снизить массу стандартных 6-метровых перекрытий до 3 тонн. Плюс пустотелых плит в хороших тепло- и звукоизоляционных характеристиках.

1. Ребристые ЖБИ можно отнести к разряду монолитных, так как внутренних полостей они не имеют. Это плиты усиленной несущей способности, которую они получили благодаря боковым цельнолитым ребрам жесткости. Стандартные 6-метровые плиты весят от 1500 до 3000 кг, а промышленные 12-метровые «гиганты» достигают 7000 кг.
2. Плита перекрытия из полистиролбетона представляет собой облегченный вариант плиты перекрытия, где в качестве наполнителя использован теплоизоляционный материал. Прочность таких плит немного ниже классических ЖБИ, однако достаточна для нагрузок в 400–500 кГс/см2. Вес полистиролбетоннных плит в два раза ниже классических полнотелых, при этом изоляционные качества в разы превышают характеристики обычных ЖБИ.

Сколько весят разные плиты перекрытия?

Вес плит зависит от многих факторов, в частности от марки использованного бетона, количества армирующих элементов, выборок, пустот и прочих факторов.

Тип ЖБИ	Маркировка	Размеры (м)	Вес (кг)
Полнотелые	ПРТм–3	1600х400х80	85
ТП–43–8	4300х800х220	1400
ПТП 24–12	2400х1200х120	840
Ребристые	1П7–2	5550х740х400	1500
2ПГ–5	5970х1490х250	1230
1П3–1	5550х1490х400	2650
Пустотелые	ПК26. 10–8	2580х990х220	78
ПК30.15–8	2980х1490х220	790
ПК50.12–8	4980х1190х220	1320
Полистиролбетонные	36.10.3	3600х1000х300	1150
42.12.3	4200х1200х300	1610
51.15.3	5100х1500х300	2450

naruservice.com

сколько весит бетонная плита — сколько весит бетонная плита? длина 3.50 метра ширина 0.77 метра толщина 15 см — 2 ответа



В разделе Строительство и Ремонт на вопрос сколько весит бетонная плита? длина 3.50 метра ширина 0.77 метра толщина 15 см заданный автором ЇЕЛОВЕК лучший ответ это такая плита в 0.4 м3 весит около 1 тонныПервоисточник Надорвешься один пырять

2oa.ru

Вес, размеры, объем плит перекрытия по ГОСТ. Онлайн-калькулятор расчета веса и объема по размерам

gigatab.eccodom.com

Вес плит перекрытия разных размеров

Плиты перекрытия являются одним из самых востребованных строительных материалов. Они представляют собой горизонтальные несущие конструкции, имеющие форму параллелепипеда и делящие здание на этажи. Их основные функции — обеспечение пожаробезопасности, теплозащиты и звуконепроницаемости. Объем, габариты и вес плиты перекрытия зависят от ее предназначения.

Виды плит и их вес

На строительном рынке представлен широкий ассортимент железобетонных разделяющих конструкций, однако специалисты выделяют три основных типа:

• Пустотные внутри имеют цилиндрические пустоты, так называемые воздушные камеры. Их наличие делает панель жесткой и позволяет ей выдерживать значительные механические нагрузки. Воздушные камеры помогают скрыть электрическую проводку, слаботочные сети, а также трубопровод принудительной вентиляции. Также они снижают вес всей бетонной конструкции и, как следствие, уменьшают общую нагрузку на фундамент. Масса пустотной плиты 6х1,5 м составляет около 3 000 кг, что позволяет легко произвести ее монтаж. Бетонные панели с воздушными камерами используются при возведении коттеджей, складов, гаражей, торговых и офисных центров.
• Основным преимуществом сплошного перекрытия является высокая несущая способность. Масса железобетонных плит обычно составляет 7 000 кг, что позволяет обеспечить предельно разрешенную нагрузку выше 800 кгс/м2. Использовать его целесообразно при возведении зданий с массивным каркасом, при строительстве теплотрасс, а также в процессе сооружения непроходных проемов. Недостатком является высокая звукопроницаемость.
• Ребристое перекрытие представляет собой изделие из железобетона П-образной формы, имеющее продольные ребра в верхней части. В строительстве жилых зданий применение не представляется возможным, поскольку они не позволяют создать плоский потолок. Чаще их используют для возведения промышленных и вспомогательных зданий различного назначения. Ребристые плиты перекрытия могут иметь вес от 65 до 2650 кг. Отличаются такие панели наличием усиленного армирующего каркаса, способного выдерживать серьезные нагрузки на изгиб.

Стоимость плит

Цена плит перекрытия различного веса колеблется в пределах от 3 600 до 13 800 руб/шт. Стоимость изделия напрямую зависит от его массы и размеров. Ниже представлены цены московских компаний на пустотные плиты, размер которых составляет 6х1,5 м, а вес – 3 000 кг.

Как правило, доставка продукции осуществляется собственным автотранспортом предприятия, оборудованным манипуляторами, автокранами и низкорамными платформами. Панели из железобетона обойдутся вам дешевле, если вы сумеете самостоятельно организовать их вывоз с территории склада.

stoneguru.ru

Смотрите также

• Как сделать грядки из бетона своими руками
• Штроборез по бетону с пылесосом
• Упор бетонный
• Швонарезчик по бетону
• Марка бетона для ростверка свайного фундамента
• Какой бетон нужен для фундамента бани
• Столбики бетонные парковочные
• Зеленый краситель для бетона
• Полимер бетонные технологии
• Приклеить деревянную ступень к бетону
• Выравнивание бетонных полов

Плиты перекрытия.

in Информация by

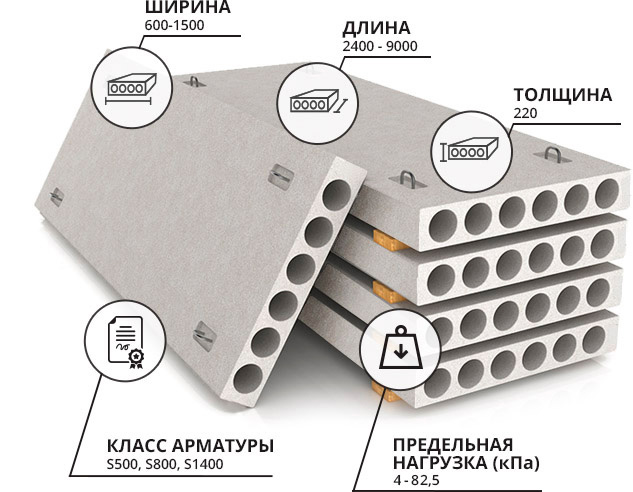

Многопустотные железобетонные плиты перекрытий (ПК) один из часто используемых вариантов у индивидуальных застройщиков для обустройства межэтажных перекрытий.

Рассмотрим на примере плиты: ПК 63-12-8та

• ПК — плита перекрытия толщиной 220 мм с круглыми пустотами диаметром 159 мм, для опирания по двум сторонам;
• Первые две цифры в маркировке — длина плиты в дециметрах. Реальный размер L плиты перекрытия обычно на 20 мм меньше. Таким образом, 63 означает, что реальная длина плиты будет составлять 6280 мм.;
• Вторые две цифры в маркировке — ширина плиты перекрытия в дециметрах, но реальная ширина обычно на 10 мм меньше. То есть, 12 означает плиту шириной 1190 мм. ;
• Последняя цифра — несущая способность плиты перекрытия в сотнях килограмм на 1 м². В нашем случае 8 — означает 800 кг/м².


Буквы в конце маркировки плиты перекрытия обозначают:

• Дополнительно может быть указан класс арматуры, например: ПК 63-12-8АтVта,  это означает, что нижняя рабочая поверхность железобетонной плиты армирована предварительно-напряженной арматурой класса АтV.
• т – плита перекрытия изготовлена из тяжелого бетона;
• а – плита перекрытия снабжена уплотняющими вкладышами в отверстиях с торцов.

Глубина опирания железобетонных плит должна быть в пределах 90 – 250 мм. Учитывая эти показатели, выбирается стандартный размер плиты перекрытия, подходящий к длине перекрываемого пролёта. Размеры плиты перекрытия и наличие следует предусмотреть на стадии проектирования.

Название	L	B	H	Объем м3	Вес кг	Марка бет.
ПК 63 — 15 — 8 т — а	6280	1490	220	1.19	2975	200
ПК 63 — 12 — 8 т — а	6280	1190	220	0.95	2250	200
ПК 63 — 10 — 8 т — а	6280	990	220	0.79	1850	200
ПК 60 — 15 — 8 т — а	5980	1490	220	1.14	2850	200
ПК 60 — 15 — 8 т — а (L=5880)	5880	1490	220	1.12	2800	200
ПК 60 — 15 — 8 т — а (L=5780)	5780	1490	220	1.1	2765	200
ПК 60 — 12 — 8 т — а	5980	1190	220	0. 9	2150	200
ПК 60 — 12 — 8 т — а (L=5880)	5880	1190	220	0.89	2225	200
ПК 60 — 12 — 8 т — а (L=5780)	5780	1190	220	0.88	2085	200
ПК 60 — 10 — 8 т — а	5980	990	220	0.75	1775	200
ПК 60 — 10 — 8 АIV т — а (L=5880)	5880	990	220	0.74	1850	200
ПК 60 — 10 — 8 АIV т — а (L=5780)	5780	990	220	0.73	1825	200
ПК 57 — 15 — 8 т — а	5680	1490	220	1.08	2700	200
ПК 57 — 15 — 8 АIV т — а (L=5580)	5580	1490	220	1.06	2675	200
ПК 57 — 15 — 8 АIV т — а (L=5480)	5480	1490	220	1.04	2600	200
ПК 57 — 12 — 8 т — а	5680	1190	220	0. 86	2050	200
ПК 57 — 12 — 8 АIV т — а (L=5580)	5580	1190	220	0.85	2015	200
ПК 57 — 12 — 8 АIV т — а (L=5480)	5480	1190	220	0.83	2075	200
ПК 57 — 10 — 8 т — а	5680	990	220	0.72	1675	200
ПК 57 — 10 — 8 АIV т — а (L=5580)	5580	990	220	0.71	1655	200
ПК 57 — 10 — 8 АIV т — а (L=5480)	5480	990	220	0.69	1725	200
ПК 54 — 15 — 8 т — а	5380	1490	220	1.02	2575	200
ПК 54 — 15 — 8 АIV т — а (L=5280)	5280	1490	220	1	2530	200
ПК 54 — 15 — 8 т — а (L=5180)	5180	1490	220	0.99	2485	200
ПК 54 — 12 — 8 т — а	5380	1190	220	0. 82	1950	200
ПК 54 — 12 — 8 т — а (L=5280)	5280	1190	220	0.8	1910	200
ПК 54 — 12 — 8 т — а (L=5180)	5180	1190	220	0.78	1875	200
ПК 54 — 10 — 8 т — а	5380	990	220	0.68	1600	200
ПК 54 — 10 — 8 АIV т — а (L=5280)	5280	990	220	0.67	1675	200
ПК 54 — 10 — 8 АIV т — а (L=5180)	5180	990	220	0.65	1625	200
ПК 51 — 15 — 8 т — а	5080	1490	220	0.97	2425	200
ПК 51 — 15 — 8 т — а (L=4980)	4980	1490	220	0.95	2400	200
ПК 51 — 15 — 8 т — а (L=4880)	4880	1490	220	0.93	2345	200
ПК 51 — 12 — 8 т — а	5080	1190	220	0. 77	1825	200
ПК 51 — 12 — 8 т — а (L=4980)	4980	1190	220	0.75	1805	200
ПК 51 — 12 — 8 т — а (L=4880)	4880	1190	220	0.74	1850	200
ПК 51 — 10 — 8 т — а	5080	990	220	0.64	1525	200
ПК 51 — 10 — 8 т — а (L=4980)	4980	990	220	0.63	1480	200
ПК 51 — 10 — 8 т — а (L=4880)	4880	990	220	0.62	1455	200
ПК 48 — 15 — 8 т — а	4780	1490	220	0.91	2300	200
ПК 48 — 15 — 8 т — а (L=4680)	4680	1490	220	0.89	2250	200
ПК 48 — 15 — 8 т — а (L=4580)	4580	1490	220	0.87	2205	200
ПК 48 — 15 — 8 т — а (L=4480)	4480	1490	220	0. 85	2155	200
ПК 48 — 15 — 8 т — а (L=4380)	4380	1490	220	0.84	2110	200
ПК 48 — 15 — 8 т — а (L=4280)	4280	1490	220	0.81	2060	200
ПК 48 — 12 — 8 т — а	4780	1190	220	0.73	1725	200
ПК 48 — 12 — 8 т — а (L=4680)	4680	1190	220	0.71	1695	200
ПК 48 — 12 — 8 т — а (L=4580)	4580	1190	220	0.7	1660	200
ПК 48 — 12 — 8 т — а (L=4480)	4480	1190	220	0.68	1625	200
ПК 48 — 12 — 8 т — а (L=4380)	4380	1190	220	0.67	1590	200
ПК 48 — 12 — 8 т — а (L=4280)	4280	1190	220	0.65	1555	200
ПК 48 — 10 — 8 т — а	4780	990	220	0. 6	1425	200
ПК 48 — 10 — 8 т — а (L=4680)	4680	990	220	0.59	1475	200
ПК 48 — 10 — 8 т — а (L=4580)	4580	990	220	0.58	1365	200
ПК 48 — 10 — 8 т — а (L=4480)	4480	990	220	0.57	1335	200
ПК 48 — 10 — 8 т — а (L=4380)	4380	990	220	0.55	1305	200
ПК 48 — 10 — 8 т — а (L=4280)	4280	990	220	0.54	1350	200
ПК 42 — 15 — 8 т — а	4180	1490	220	0.79	2020	200
ПК 42 — 15 — 8 т — а (L=4080)	4080	1490	220	0.78	1990	200
ПК 42 — 15 — 8 т — а (L=3980)	3980	1490	220	0.75	1945	200
ПК 42 — 15 — 8 т — а (L=3880)	3880	1490	220	0. 74	1895	200
ПК 42 — 15 — 8 т — а (L=3780)	3780	1490	220	0.72	1850	200
ПК 42 — 15 — 8 т — а (L=3680)	3680	1490	220	0.69	2025	200
ПК 42 — 12 — 8 т — а	4180	1190	220	0.63	1525	200
ПК 42 — 12 — 8 т — а (L=4080)	4080	1190	220	0.62	1505	200
ПК 42 — 12 — 8 т — а (L=3980)	3980	1190	220	0.6	1470	200
ПК 42 — 12 — 8 т — а (L=3880)	3880	1190	220	0.59	1435	200
ПК 42 — 12 — 8 т — а (L=3780)	3780	1190	220	0.57	1400	200
ПК 42 — 12 — 8 т — а (L=3680)	3680	1190	220	0.56	1360	200
ПК 42 — 10 — 8 т — а	4180	990	220	0. 53	1260	200
ПК 42 — 10 — 8 т — а (L=4080)	4080	990	220	0.52	1300	200
ПК 42 — 10 — 8 т — а (L=3980)	3980	990	220	0.5	1250	200
ПК 42 — 10 — 8 т — а (L=3880)	3880	990	220	0.49	1225	200
ПК 42 — 10 — 8 т — а (L=3780)	3780	990	220	0.48	1150	200
ПК 42 — 10 — 8 т — а (L=3680)	3680	990	220	0.46	1150	200
ПК 36 — 15 — 8 т — а	3580	1490	220	0.68	1745	200
ПК 36 — 15 — 8 т — а (L=3480)	3480	1490	220	0.66	1705	200
ПК 36 — 15 — 8 т — а (L=3380)	3380	1490	220	0.64	1600	200
ПК 36 — 15 — 8 т — а (L=3280)	3280	1490	220	0. 63	1610	200
ПК 36 — 15 — 8 т — а (L=3180)	3180	1490	220	0.6	1560	200
ПК 36 — 15 — 8 т — а (L=3080)	3080	1490	220	0.59	1480	200
ПК 36 — 12 — 8 т — а	3580	1190	220	0.55	1320	200
ПК 36 — 12 — 8 т — а (L=3480)	3480	1190	220	0.53	1290	200
ПК 36 — 12 — 8 т — а (L=3380)	3380	1190	220	0.52	1260	200
ПК 36 — 12 — 8 т — а (L=3280)	3280	1190	220	0.5	1220	200
ПК 36 — 12 — 8 т — а (L=3180)	3180	1190	220	0.48	1180	200
ПК 36 — 12 — 8 т — а (L=3080)	3080	1190	220	0.47	1175	200
ПК 36 — 10 — 8 т — а	3580	990	220	0. 45	1085	200
ПК 36 — 10 — 8 т — а (L=3480)	3480	990	220	0.44	1100	200
ПК 36 — 10 — 8 т — а (L=3380)	3380	990	220	0.43	1075	200
ПК 36 — 10 — 8 т — а (L=3280)	3280	990	220	0.41	1005	200
ПК 36 — 10 — 8 т — а (L=3180)	3180	990	220	0.4	975	200
ПК 36 — 10 — 8 т — а (L=3080)	3080	990	220	0.39	950	200
ПК 30 — 15 — 8 т — а	2980	1490	220	0.57	1470	200
ПК 30 — 15 — 8 т — а (L=2880)	2880	1490	220	0.55	1420	200
ПК 30 — 15 — 8 т — а (L=2780)	2780	1490	220	0.53	1370	200
ПК 30 — 12 — 8 т — а	2980	1190	220	0. 45	1110	200
ПК 30 — 12 — 8 т — а (L=2880)	2880	1190	220	0.44	1075	200
ПК 30 — 12 — 8 т — а (L=2780)	2780	1190	220	0.42	1040	200
ПК 30 — 10 — 8 т — а	2980	990	220	0.38	915	200
ПК 30 — 10 — 8 т — а (L=2880)	2880	990	220	0.37	885	200
ПК 30 — 10 — 8 т — а (L=2780)	2780	990	220	0.35	855	200
ПК 27 — 15 — 8 т — а	2680	1490	220	0.51	1335	200
ПК 27 — 15 — 8 т — а (L=2580)	2580	1490	220	0.49	1275	200
ПК 27 — 15 — 8 т — а (L=2480)	2480	1490	220	0.47	1230	200
ПК 27 — 12 — 8 т — а	2680	1190	220	0. 41	1010	200
ПК 27 — 12 — 8 т — а (L=2580)	2580	1190	220	0.39	975	200
ПК 27 — 12 — 8 т — а (L=2480)	2480	1190	220	0.38	935	200
ПК 27 — 10 — 8 т — а	2680	990	220	0.34	830	200
ПК 24 — 15 — 8 т — а	2380	1490	220	0.45	1190	200
ПК 24 — 15 — 8 т — а (L=2280)	2280	1490	220	0.43	1075	200
ПК 24 — 15 — 8 т — а (L=2180)	2180	1490	220	0.42	1050	200
ПК 24 — 15 — 8 т — а (L=2080)	2080	1490	220	0.39	1000	200
ПК 24 — 15 — 8 т — а (L=1980)	1980	1490	220	0.38	950	200
ПК 24 — 15 — 8 т — а (L=1880)	1880	1490	220	0. 36	875	200
ПК 24 — 15 — 8 т — а (L=1780)	1780	1490	220	0.34	850	200
ПК 24 — 12 — 8 т — а	2380	1190	220	0.36	905	200
ПК 24 — 12 — 8 т — а (L=2280)	2280	1190	220	0.35	875	200
ПК 24 — 12 — 8 т — а (L=2180)	2180	1190	220	0.33	825	200
ПК 24 — 12 — 8 т — а (L=2080)	2080	1190	220	0.32	785	200
ПК 24 — 12 — 8 т — а (L=1980)	1980	1190	220	0.3	750	200
ПК 24 — 12 — 8 т — а (L=1880)	1880	1190	220	0.29	710	200
ПК 24 — 12 — 8 т — а (L=1780)	1780	1190	220	0.27	680	200
ПК 24 — 10 — 8 т — а	2380	990	220	0. 3	745	200
ПК 72-12-8 т-а	7180	1190
ПК 72-15-8 т-а	7180	1490
ПК 72-15-8 т-а (L=6380)	6380	1490
ПК 72-15-8 т-а (L=6480)	6480	1490
ПК 72-15-8 т-а (L=6580)	6580	1490
ПК 72-15-8 т-а (L=6680)	6680	1490
ПК 72-15-8 т-а (L=6780)	6780	1490
ПК 72-15-8 т-а (L=6880)	6880	1490
ПК 72-15-8 т-а (L=6980)	6980	1490
ПК 72-15-8 т-а (L=7080)	7080	1490

Австралийские стандарты толщины бетонной плиты

Понимание толщины бетонной плиты

Одной из наиболее важных частей инспекций новостроек в Австралии является проверка первоначальной бетонной плиты, за которой следуют другие последующие бетонных плит для верхних этажей. Большинство застройщиков Австралии использовали фундамент из бетонных плит из-за относительно песчаной почвы, которая покрывает большую часть Австралии. Крайне важно придерживаться стандарта толщина плиты при устройстве бетонной плиты. Прежде чем мы углубимся в то, какой толщины должна быть бетонная плита, давайте кратко рассмотрим, как строятся бетонные плиты.

Процесс заливки бетонных плит

Процесс укладки или заливки бетонных плит начинается с подготовки основания для строительства. Этот этап включает в себя удаление травы и другой растительности, а затем выравнивание земли. Когда это будет завершено, следующим этапом будет строительство песчаной емкости, на которую будет отлита бетонная плита.

Следующим этапом является установка инженерных коммуникаций, включая внутреннюю водопроводную, наружную серую и черную воду, газ и электропроводку. После того, как земля уплотнена, следующим шагом будет распыление противотермитного барьера, укладка гидроизоляционных мембран, закрепление арматуры, а затем заливка бетоном.

Сразу после укладки плиты требуется неделя для отверждения. После того, как плита затвердеет, подсоединяются канализационные и канализационные трубы.

Типы бетонных плит и их толщина

Односторонние бетонные плиты

Односторонние бетонные плиты изготавливаются методом заливки на месте, который включает следующие три этапа:

• Установка опалубки
• Укладка арматуры
• Заливка свежего бетона
90 031

Стандартная толщина средней и колонной полос односторонней плиты составляет 130 мм и 140 мм соответственно. Односторонние плиты наиболее подходят для балок с пролетом от трех до шести метров и несущей временную нагрузку от трех до пяти кН/м2.

Плоские плиты

Эти бетонные плиты сконструированы так же, как и односторонние или двусторонние плиты, при этом их непосредственно поддерживают стены или колонны. Это простой процесс изготовления плоских плит, потому что каркас довольно прост.

Плоские плиты идеально подходят для пролетов от шести до восьми метров и временной нагрузки от трех до пяти кН/м2. Предварительно напряженный тип может иметь ширину от восьми до двенадцати метров и может быть выполнен в виде плит с пост-напряжением.

Минимальная толщина плиты для плоских плит 191 мм, и это выбрано для удовлетворения требований норм по прочности на сдвиг и прогибу в двух направлениях.

Использование плоских бетонных плит имеет следующие преимущества:

• Недорогой каркас
• Открытый плоский потолок
• Более быстрое строительство

Двухсторонние плиты на балках

очень похоже на односторонние плиты на балки, но они требуют дополнительных опорных конструкций, так как двусторонние плиты поддерживаются с обеих сторон. Они подходят для пролетов от шести до девяти метров и временных нагрузок от трех до шести кН/м2. Минимальная толщина любой двусторонней плиты без внутренней балки должна быть не менее 125 мм для плит без откидных панелей и 100 мм для плит с откидными панелями.

Плоские плиты

Это армированные плиты, поддерживаемые непосредственно капителями или колоннами без балок. Они просты в изготовлении и не требуют каркаса. Нагрузки передаются непосредственно на колонну.

Этот тип бетонной плиты подходит для пролетов от шести до девяти метров и для временной нагрузки от четырех до семи кН/м2. Они используют больше каркаса, чем плоские пластины, из-за капителей колонн. Минимальная толщина плиты составляет около 125 мм для сплошных внутренних панелей без перепадов.

Решетчатые или вафельные плиты

Этот тип железобетонных плит состоит из квадратных решеток с глубокими сторонами. Для изготовления решетчатой ​​плиты необходимо выполнить следующие процессы:

• Установить опалубку
• Установить гондолы на опалубку
• Установить арматуру между гондолами
• Установить гондолы
• Установить стальную сетку поверх гондол
90 025 Заливка бетоном

Вафельные плиты подходят для пролетов от девяти до двадцати пяти метров и временных нагрузок от четырех до семи кН/м2. Каркас для этого типа бетонной плиты дорог и включает в себя использование поддонов.

Толщина вафельных плит обычно составляет от 75 мм до 130 мм. Стандартно толщина должна составлять 1/24 пролета. Ширина должна быть от 130 мм до 150 мм, а ребра обычно усиливаются стальными стержнями, при этом расстояние между ребрами сохраняется на уровне 915 мм.

Плиты с односторонними балками

Плиты с односторонними балками также известны как ребристые плиты и состоят из плит перекрытия толщиной от 50 до 100 мм, поддерживаемых балками (бетонными ребрами). Балки обычно имеют конусообразную форму и равномерно расположены на расстоянии не более 75 мм. Балки также поддерживаются балками, опирающимися на колонны.

Бетонные плиты с односторонними балками предпочтительны для пролетов от шести до девяти метров и временной нагрузки от четырех до шести кН/м2. Количество бетона и стали невелико из-за глубоких балок, но необходимый каркас стоит довольно дорого.

Стандартная толщина бетонной плиты в Австралии

В Австралии бетонные плиты должны быть закреплены в соответствии с австралийскими стандартами AS 2870 и AS 3600. Наиболее распространенная толщина плиты в Австралии составляет от 85 мм до 100 мм.

Толщина бетонных плит обычно указывается в спецификациях. Эти документы согласовываются и подписываются между застройщиком и заказчиком. №

Для строительных площадок, как правило, песчаных и ровных, плиты толщиной 85 мм достаточно для строительства одноэтажного жилого дома. Для тех, кто разрабатывает двухэтажное здание или здание на холме, технические требования предусматривают использование бетонной плиты толщиной 100 мм с утолщением под стенами.

Для тех, кто использует длинные бетонные плиты длиной более 20 метров, любое уменьшение длины на 85 мм должно быть компенсировано дополнительным стальным армированием. Суть стальной арматуры заключается в повышении прочности бетона на растяжение и управлении шириной усадочных трещин.

Минимальная допустимая толщина бетонной плиты

Минимальная толщина бетонной плиты должна составлять 50 мм. Все, что меньше этого, будет катастрофой. Эта толщина предназначена только для бетонной плиты и не включает толщину гравийного основания, если вы используете гравий.

Опять же, толщина бетонной плиты зависит от того, что вы собираетесь с ней делать. Очень важно соблюдать требования к толщине бетонных плит, потому что это влияет на количество бетона и цемента, которые необходимо залить, и, соответственно, на общую стоимость проекта.

Идеальная глубина бетонной плиты

Навес

Минимальное требование для легкого навеса: 75 мм бетона. Однако рекомендуется бетонная плита толщиной 100 мм. Вам нужно проверить правила совета при строительстве сарая, потому что вы не можете построить свой сарай нигде во всех районах местного самоуправления. Когда вы проверили, то можете разметить почву, где вы хотите копать и подготовить каркас к бетонированию.

Гараж

Гаражная плита должна как минимум выдерживать вес вашего автомобиля и других предметов, связанных с автомобилем, которые вы держите в гараже. Это означает, что вес гаражной плиты довольно велик. Толщина бетонной плиты для гаража должна быть не менее 150 мм.

Если вы водитель грузовика или хотите иметь двойной гараж для двух небольших автомобилей, вам необходимо увеличить толщину до 200 мм. Если вы используете свой гараж для больших загруженных грузовиков, вам также необходимо будет герметизировать бетон и защитить его от растрескивания при усадке.

Внутренний дворик

Внутренний дворик должен иметь толщину плиты не менее 150 мм, чтобы он был цельным, но вы можете уменьшить эту толщину до 100 мм, если знаете, что патио не будет тяжеловесным. Другие факторы, определяющие размер бетонной плиты патио, включают тип почвы, на которой вы строите террасу, и вес, который вы ожидаете от патио.

Например, если все, что будет находиться на террасе, это небольшой стол и два стула на хорошо дренированной почве, подойдет патио толщиной 75 мм. Однако, если вы планируете иметь бетонные скамейки, столы, барбекю и летнюю кухню, то минимум должен быть 150 мм.

Вам также необходимо провести анализ почвы, чтобы определить состав вашей почвы. Если почва плохо дренирована, необходимо соорудить основание для бетонной плиты, что делается следующим образом:

• Выкапывание ямы
• Установка каркаса вокруг ямы
• Засыпка ямы гравием
• Заливка ваш бетон над ним

Подъездная дорога

В идеале бетонная плита для подъездной дороги должна быть толщиной около 100 мм, и нет необходимости в гравийном основании. Все, что вам нужно сделать, это подготовить почву под ней, удалив все большие камни и убедившись, что почва хорошо уплотнена.

Если предполагается, что на подъездной дорожке будут находиться тяжелые грузы, например большегрузные автомобили, вам необходимо учесть это при подготовке плиты. В этой ситуации плита должна быть 120 мм вместо 100 мм, а на бетон нужно нанести герметик, чтобы его было трудно повредить.

Еще одна вещь, которую вам нужно сделать, это убедиться, что ваша подъездная дорожка имеет уклон; это необходимо для обеспечения адекватного дренажа плиты.

Дорожки

Строительство бетонной дорожки — один из самых простых проектов. Плита для дорожки не должна быть толще 75 мм. Он не требует основания из гравия, но обязательно предусмотрите компенсационный шов через каждые два метра. Вам также не нужно каким-либо образом осушать пути, поскольку они недостаточно широки, чтобы вызвать какие-либо проблемы.

Указанные выше 75 мм являются минимальным требованием для бетонной дорожки. Тем не менее, большинство людей используют толщину 100 мм, а также добавляют минимальное количество гравия для повышения качества и долговечности проекта.

Вызовите инспектора по строительству для проверки вашей плиты

Оценка плиты является важной частью новой инспекции зданий . При строительстве дома необходимо нанять квалифицированного строительного инспектора для надлежащего осмотра плиты и обеспечения того, чтобы ее размеры (толщина, ширина и глубина) соответствовали австралийским стандартам толщины бетонной плиты.

Сколько бетона нужно для моего мезонина?

Антресольные этажи — отличное решение для увеличения вместимости площадки, но какое количество бетона нужно использовать при их разнообразном использовании? Мы собираемся объяснить лучшие варианты и то, как поддерживается плита пола, чтобы вы знали, как определить мезонин, который соответствует вашим требованиям, и примерно сколько это будет стоить.

Создание антресольного этажа на вашем складе — отличное решение для увеличения вместимости вашего рабочего пространства либо в ответ на рост компании, либо просто для увеличения доступного пространства — последнее особенно важно, поскольку цены на аренду продолжают расти).

Сколько бетона нужно для антресольного этажа?

Одним из наиболее важных факторов является назначение антресольного этажа. Это позволит понять, какой толщины требуется бетонная плита. Бетон толщиной от 3½ до 6 дюймов может значительно повлиять на стоимость мезонина.

Например, при таком диапазоне толщины бетонного пола мезонина размером 10 x 10 футов это может означать разницу между 13 и 22 ярдами бетона. Если мы используем приблизительную цифру в 125 долларов за ярд, разница в стоимости составит около 1125 долларов.

Эта статья поможет вам понять требования к несущей способности и то, как это влияет на количество бетона, необходимого для антресольного этажа.

Что такое мезонинная емкость?

Назначение вашего антресольного этажа напрямую влияет на требования к вместимости. Это означает больше, чем просто то, какой вес может выдержать антресольный этаж. Это рассмотрение того, как вес распределяется по полу.

Равномерные нагрузки, более равномерно распределенные по полу, оказывают гораздо меньшее воздействие на пол, чем точечные нагрузки, которые концентрируют весь свой вес на небольшой площади.

Это может быть различием между загруженным поддоном, который хорошо распределяет вес, по сравнению с механизмом или стеллажом, который концентрирует всю свою нагрузку на небольших подставках или подножках.

Вообще говоря, более толстая бетонная плита рекомендуется, если вы ожидаете, что на антресольный этаж будет приходиться больше точечных нагрузок. Если распределение веса более равномерное, можно использовать более тонкую плиту.

Когда речь идет о нагрузке на опорную стойку мезонина, расстояние определяется требуемым расстоянием для оборудования внизу, а не обязательно нагрузкой на мезонин. Если требуется широкий нижний колонтитул опорной колонны, даже до 25 футов, можно залить новые нижние колонтитулы опорных колонн, чтобы противодействовать этому.

Если антресоль установлена ​​на существующей плите и невозможно залить новые нижние колонтитулы, то расстояние между колоннами необходимо уменьшить, чтобы обеспечить достаточную поддержку антресольного этажа.

Расчет несущей способности антресольного этажа

При расчете несущей способности бетонного антресольного этажа учитываются две переменные:

1. Толщина бетонной плиты (от 3½ до 6 дюймов)
2. Пролет опорной стойки

Ниже представлена ​​таблица, показывающая взаимосвязь между толщиной бетона и пролетом опорной колонны и результирующей несущей способностью в SPF.

При оценке веса, хранящегося на вашем мезонине, лучше ошибиться в сторону осторожности. Согласно рекомендациям Международного строительного кодекса, антресольные этажи можно разделить на три категории с установленной грузоподъемностью, измеряемой в фунтах на квадратный фут (PSF):

• Надземные платформы/офисы — 60 PSF / бетон 3½ – 4 дюйма
• Склад для легкого производства — 125 PSF / 3½ — 5” бетон
• Склад для тяжелого производства — 250 PSF / 3½ — 6” бетон

(В США наиболее распространено легкое производство.)

Бетонный пол мезонина состоит из листов Form Deck, на которые заливается влажный бетон. Опалубка форм обеспечивает опору (например, форму или форму) для влажного бетона во время его затвердевания.

Как и все металлические настилы, Form Deck доступен в листах различной длины.

Поиск баланса между стоимостью и достаточной грузоподъемностью является ключом к успешному результату.

Какой толщины должна быть бетонная плита?

Вот диаграмма максимально допустимых наложенных равномерных нагрузок на обычный бетон.
