Профлист для сталебетонных перекрытий
В последнее время все большую популярность приобретают сталебетонные перекрытия, возведённые с использованием профилированного листа в качестве внешней листовой арматуры и несъемной опалубки на этапе застывания бетона.- Бетон.

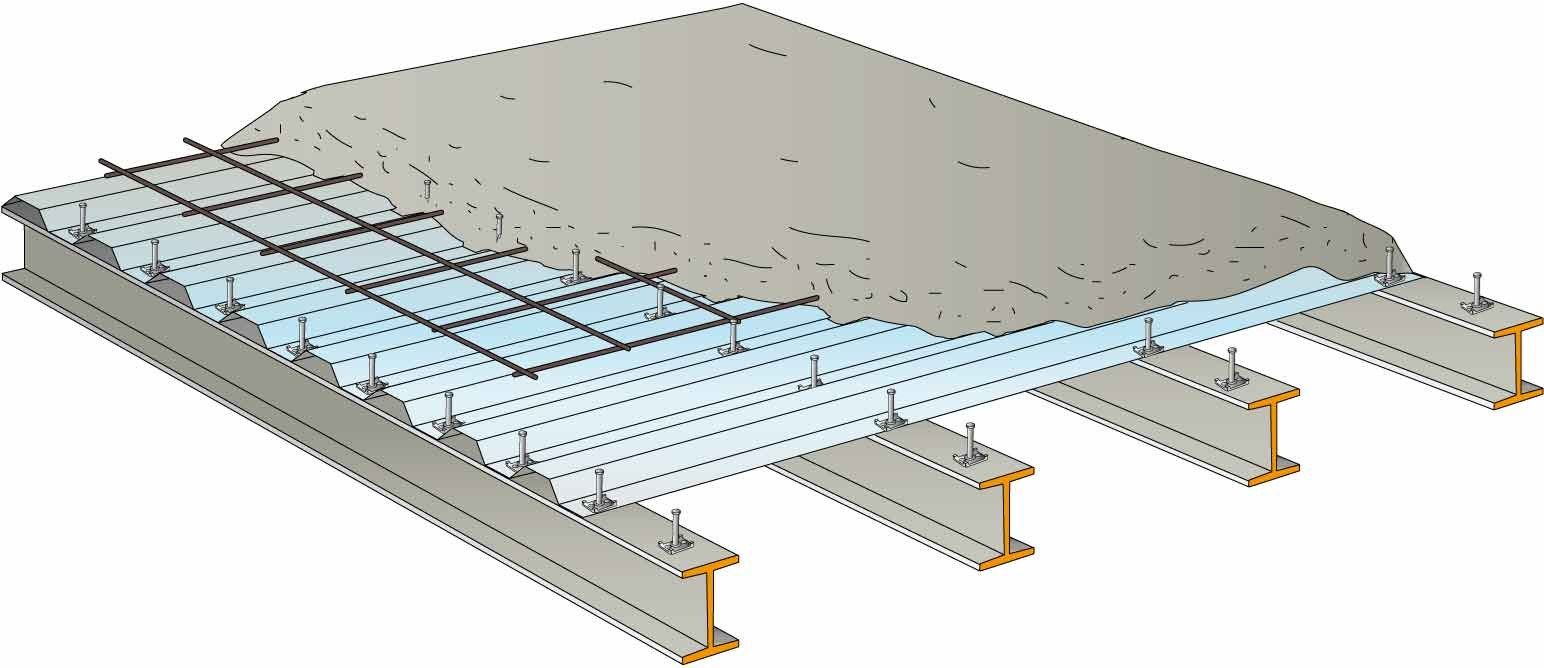

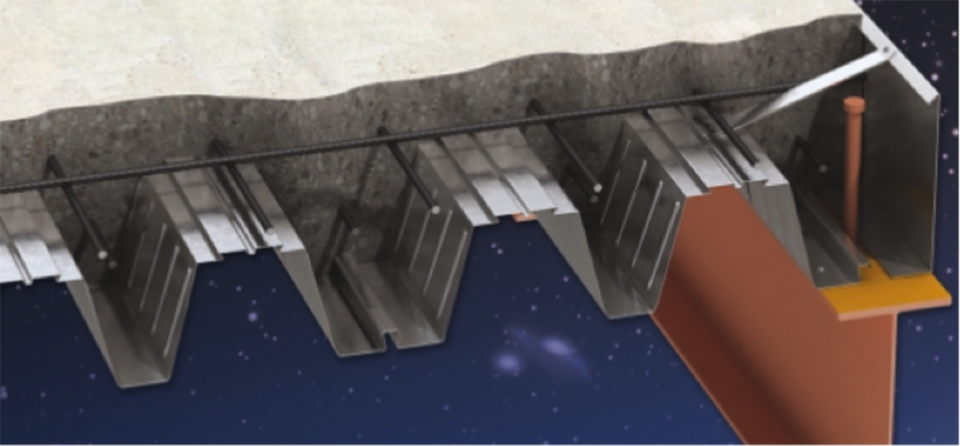

- Опорная балка.
- Стад-болт. Крепёж профнастила к балкам осуществляется стад-болтами, или с помощью анкерных упоров (типа «HILTI»).
- Противоусадочная сетка. Используется для предупреждения образования и распространения трещин во время затвердевания бетона (возможна замена фибробетоном).

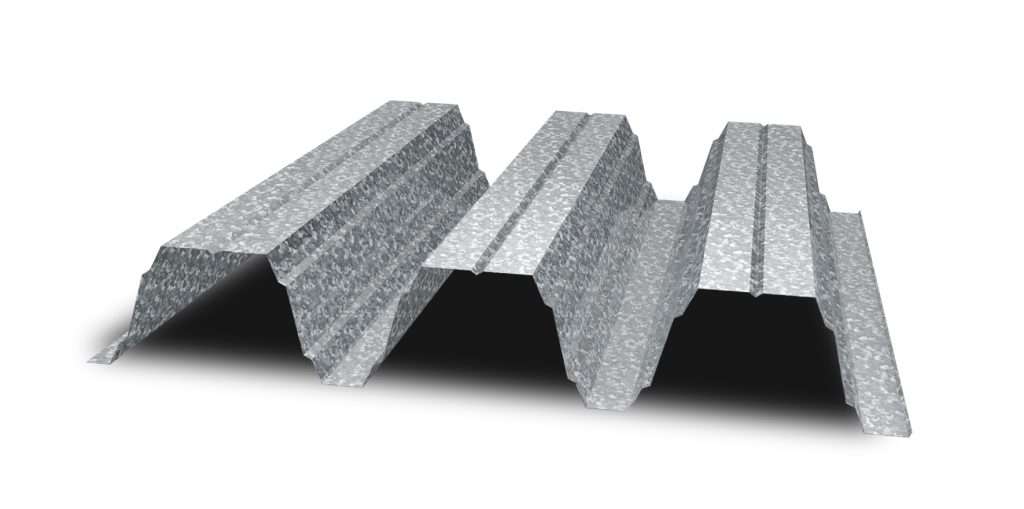

- Профилированный лист СКН50Z-600 (также при устройстве сталебетонных перекрытий может использоваться профлист СКН90Z-1000).
- «Змейка» (зигзагообразная выштамповка) на стенках профиля. Обеспечивает повышение качества сцепления профнастила с бетоном в 5-6 раз в сравнении с гладким листом.

- сокращение расхода стали на 15% на балки;
- уменьшение трудозатрат при строительстве на 25-40% в сравнении с обычными монолитными перекрытиями, возводимыми с применением стержневой арматуры;
получение любого предела огнестойкости, в том числе с применением защищающих покрытий;- снижение веса перекрытий на 30-50% в сравнении с традиционными железобетонными перекрытиями;
- расположение коммуникаций в гофрах профлиста перекрытия;
- увеличение безопасности труда и пожарной безопасности на этапе монтажа перекрытия.
Область применения сталебетонных перекрытий с использованием профлиста в качестве внешней арматуры:
-
Многоярусные парковочные комплексы;
-
Торгово-развлекательные центры;
-
Спортивные сооружения;
-
Логистические комплексы;
-
Жилые здания;
-
Производственные цеха предприятий и т.
д.
Особое значение сталебетонные перекрытия будут иметь при строительстве высотных объектов, где масса применяемых материалов и технологичность строительно-монтажных работ имеют определяющее значение, а также при реконструкции перекрытий зданий различного назначения в условиях плотной застройки, где пространство вокруг здания ограничено и применение тяжелой строительной техники невозможно.
Бетонирование перекрытий по профнастилу смета
Работы по монтажу несъемной опалубки из профлиста

Какая расценка наиболее полно соответствует работе по монтажу несъемной опалубки из профлиста?
Ответ
Если при подборе нужной расценки рассматривается только два варианта расценок: 09-04-002-1 «Монтаж кровельного покрытия из: профилированного листа при высоте здания до 25 м» и 06-01-087-2 «Монтаж и демонтаж: крупнощитовой опалубки перекрытий» с коэффициентом на несъемную опалубку, то наиболее близко по технологии устройства несъемной опалубки из профлиста по существующим балкам подходит расценка 09-04-002-1.
Дополнительно сообщаем, что в Справочнике инженера-сметчика «Сметные нормы и расценки на новые технологии в строительстве» часть V, 2014 г. опубликована справочная информация, нормы и расценки на устройство железобетонных перекрытий толщиной от 100 мм до 250 мм по профилированным настилам с использованием автобетононасоса (приведены ниже). В качестве несъёмной опалубки монолитных перекрытий применяются новые современные типы профилированного настила из профилей СКН 90Z-1000 и СКН 50Z-600. Указанные профили, по сравнению с обычным профлистом, имеют большую толщину металла, за счет специального профиля достигнута большая жесткость, на стенках профилей имеются специальные выштамповки для лучшего соединения с бетоном. Применение таких профилей в качестве несъемной опалубки имеет существенные преимущества по сравнению с традиционными железобетонными и монолитными перекрытиями.
Таблица ЭСН 06-01-042 Устройство железобетонных перекрытий по профилированным настилам с использованием автобетононасоса
Состав работ:
01. Укладка профилированного настила. 02. Сверление отверстий под самонарезающие винты. 03. Установка самонарезающих винтов. 04. Сверление отверстий под заклепки. 05. Установка заклепок. 06. Установка заглушек. 07. Установка анкерных болтов. 08. Установка арматурных сеток с фиксаторами. 09. Устройство и разборка опалубки. 10. Укладка бетонной смеси. 11. Уход за уложенным бетоном (укрытие пленкой, полив водой).
Измеритель: 100 м2 перекрытий
Устройство железобетонных перекрытий по профилированным настилам типа СКН 50Z-600 с использованием автобетононасоса, толщиной перекрытия:
06-01-042-1 до 100 мм
06-01-042-2 до 150 мм
06-01-042-3 до 200 мм
06-01-042-4 до 250 мм
Устройство железобетонных перекрытий по профилированным настилам типа СКН 90Z-1000 с использованием автобетононасоса, толщиной перекрытия:
06-01-042-5 до 150 мм
06-01-042-6 до 200 мм
06-01-042-7 до 250 мм
В электронном виде разработанные нормы и расценки переданы разработчикам сметных программ.
smetnoedelo.ru
Бетонное перекрытие по профнастилу: расчет, монтаж и заливка
Создание бетонных конструкций за пределами заводов стало повсеместным явлением. Бетонируются фундаменты, несущие стены и перекрытия. Популярным в малоэтажном строительстве становится устройство железобетонных перекрытий по профнастилу. Конструкции, где профлист является несъемной опалубкой, имеют высокую несущую способность, прочность и другие достоинства.
Преимущества перекрытия с профнастилом
Применение профлиста (марка «Н») решает задачи строительства благодаря легкости, жесткости, прочности и коррозионной стойкости. Материал в профиль — волна, формирующая ребра жесткости, которые после отливки бетонной плиты повышают ее несущую способность и конструкции в целом. Лист является несъемной опалубкой, поэтому снижаются расходы арматуры и бетона.
Если он связывается с бетоном, снимает на себя часть нагрузки с плиты перекрытия. Такие монолитные элементы могут опираться на легкий несущий каркас, что удешевляет формирование фундаментов (достаточно столбчатого варианта) строений. Снижаются расходы на стеновые материалы — применяются легкие и теплые газоблоки и пеноблоки. Бетонный раствор заливается на профнастил, не требующий сложной опалубки.
При правильном уходе бетонная плита имеет высокие прочностные показатели, эффективно противостоит воздействию природных условий. Подобные железобетонные плиты имеют сниженную массу. Потолочная поверхность конструкций имеет готовый экстерьер, устойчивый к изменениям температурно-влажностного режима и действию огня. Материал опорной основы удобно транспортировать, он неприхотлив в эксплуатации и рассчитан на длительный период применения. На несущем каркасе профилированный лист монтируется просто, быстро, без применения грузоподъемной техники.
Расчет перекрытия
Чертеж монолитного перекрытия по профнастилу.К проекту обязательно составляются чертежи, а расчеты делаются в соответствии с рекомендациями СНиП, СТО 0047 -2005 (лучше с помощью профессионалов). Учитываются габариты постройки, величина шага установки поперечных балок, их длина, нагрузка на них и на колонны, характеристики несущего профлиста (ширина, длина, толщина изделий, высота профиля).
Ее толщина определяется из масштабного отношения 1:30, зависящего от расстояния между поперечными балками. Монолитная бетонная плита может иметь толщину от 70 до 250 мм. Вес, который будет иметь монолитное перекрытие, определит тип и количество металлических колонн, параметры их фундамента, тип балок, величину нагрузки на одну колонну. Глубина волн листового профиля влияет на расстояние между балками: чем она больше, тем чаще устанавливаются балки, так как увеличивается масса бетона в углублениях профиля при нецелесообразности увеличения толщины плиты.
Сокращение шага пролета позволяет исключить прогиб листов. Следует учесть вес дополнительной полезной нагрузки, которую примет межэтажное перекрытие — за норму принято 150 кг/м2, которую следует увеличить на 33%. Общая величина эксплуатационной нагрузки рассчитывается с погрешностью до 0,5 кг.
Из нее определяются размеры поперечного сечения и длина балок. Вертикальные стержневые анкеры позволяют объединить профилированные листы и железобетон, что передает им часть нагрузки. Для пролета шириной в 3 метра потребуется материал толщиной не менее 0,9 мм. На практике вычисления сведены в программное обеспечение, позволяющее формировать рабочую документацию.
Вернуться к оглавлениюУстройство монолитного перекрытия
Возможные схемы расположения листов для монолитного перекрытия по профнастилу.Профилированные листы, арматура и бетон — составляющие, которые формируют монолитную бетонную плиту перекрытия. Такая конструкция, если она опирается на балочный каркас, распределяет нагрузку на колонны, а не на стены. Каждая колонна имеет свой фундамент. Другой вариант, когда поперечные балки не укладываются или, если устанавливаются, опираются на стены.
В таком случае монолитному перекрытию предстоит нагружать стены сооружения и фундамент. Металлические балки — двутавр (швеллер). Их края укрепляются в «карманах» стен (колонн) и привариваются к закладным. К балкам листы могут крепиться на внутреннюю полку, тогда расстояние между опорами для коротких листов выбирается не более 1,5 м. На швеллеры/двутавры профилированный материал также может устанавливаться на внешнюю полку сверху так, чтобы можно было размещать листы длинной до 6-ти м.
Они устанавливаются внахлест по длине. Под серединой листовых элементов размещается стационарная балка. Волны профиля должны быть перпендикулярны балкам, а расширениями гофра ориентируются вниз.
При безбалочном варианте устройства гофролисты не будут иметь точек опоры посередине помещения. Обязательный элемент — объемное армирование, которое значительно повышает прочность монолита. Арматура соединяется сваркой с балками и колоннами. Для распределения раствора может ставиться внешняя съемная опалубка. Бетонирование формирует ровную поверхность плиты.
Вернуться к оглавлениюМонтаж перекрытий из профнастила

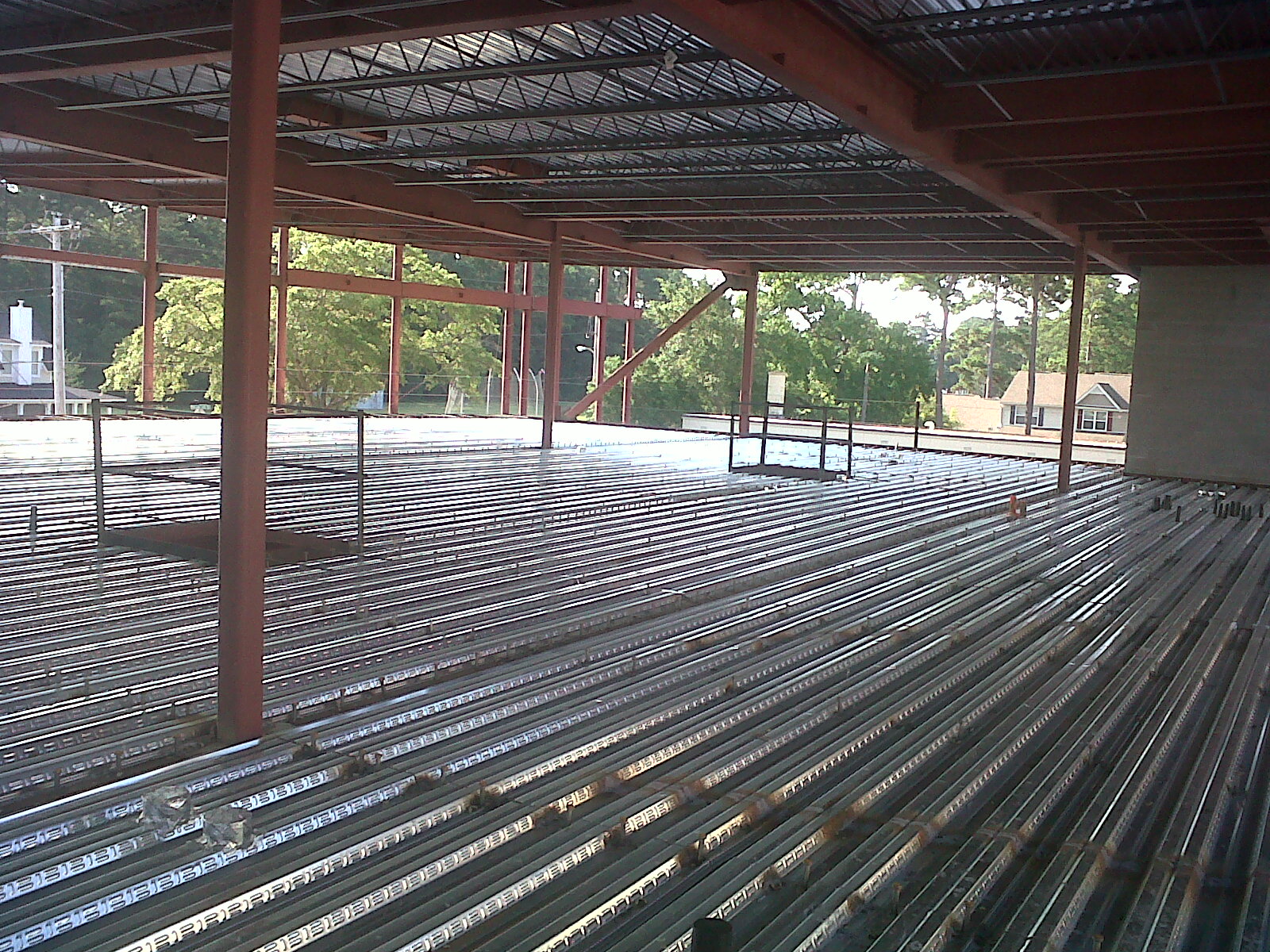

Балочное перекрытие формируется креплением перфорированных листов на внутренние/внешние полки поперечных балок. Затем формируется опалубка, когда выбрано верхнее крепление листов. Параметры допустимого прогиба профлиста, составляющие 1:250, определяют длину пролета наката. До заливки бетона под поверхность профнастила подставляются временные опоры, обеспечивающие неподвижность конструкции.
На настиле размещается металлическая арматура, выполняется бетонирование нижнего наката путем одного прохода по желобу. Поверхности потолка и пола выравниваются. После набора перекрытием прочности временные опоры снимаются. Монтирование безбалочного монолита предусматривает некоторые нюансы.
Так, длинные армирующие пруты (с регулярной ребристой насечкой на поверхности) укладываются вдоль каждого углубления профилированных листов. Они проволокой вяжутся с металлической сварной сеткой, которая укладывается на профиль сверху. Заливка делается за один проход. После твердения сверху бетонное основание укрывается цементной стяжкой. Монтируется несущий профнастил марок от Н60 до Н114, обеспечивающий высотой профиля необходимую жесткость материала при толщине 0,8 – 1,5 мм.
Профилированные листы крепятся саморезами-бурами длиной 3,2 см (шляпка 5,5 мм). Такие метизы закручиваются без предварительного сверления, пробуривая полку швеллера. Закручиваются они через 20 — 40 см (в каждую впадину профиля, прилегающую к балке), что обеспечивает точность и пространственную жесткость монтирования. Продольный нахлест листов на стыках делается только над поверхностью балок (величина 40 — 60 мм). Стыки прокручиваются саморезами через 2 см.
Вернуться к оглавлениюАрмирование

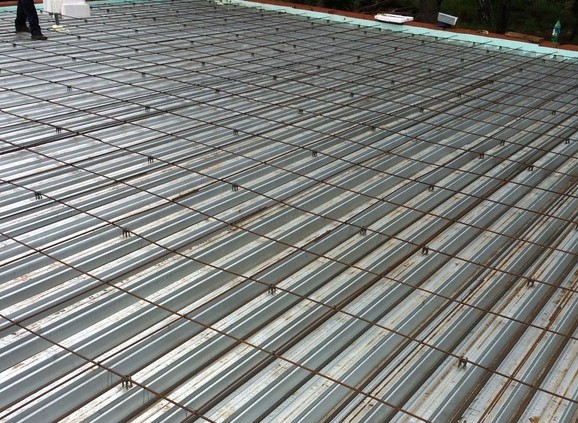

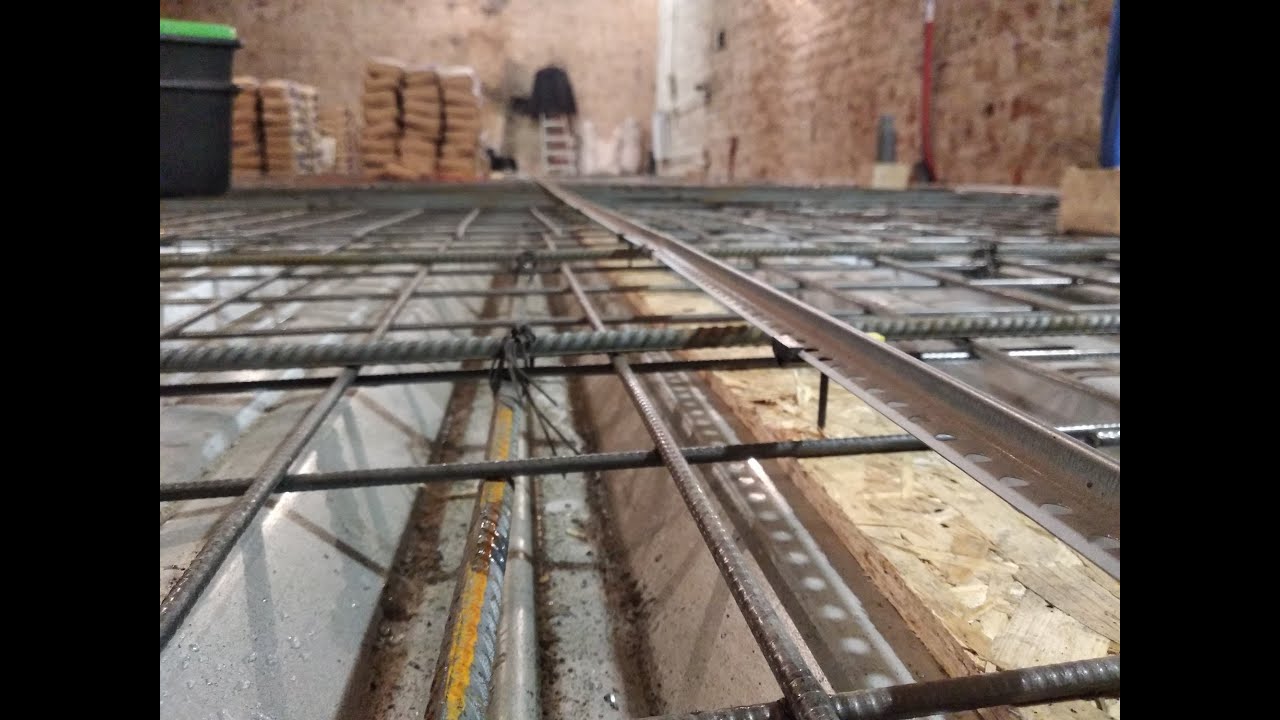

Армирование перекрытия по профнастилу.Внутренний металлический каркас в монолитном бетоне обеспечивает работу на сжатие, что обеспечивает марочную прочность плиты. Объемная арматурная структура формируется из плоской сварной сетки с ячейками 15 х 15 см и уложенных на дно каждого ребра жесткости продольных отрезков арматуры, которые объединяются вертикальными связями перевязочной проволокой или сваркой. Шаг объемной перевязки 20 см. Концы металлических прутков и сетки привариваются к балкам и колоннам.
Для армирования берется стальной стержень диаметром 10 – 12 мм (марка А 400С). Сетка может создаваться из продольных прутков диаметром 12 мм и поперечных — 0,6 см. Чтобы профнастил сам стал внешней арматурой, на профиле создаются насечки («рифы»), которые сцепляют его с бетоном.
Сталь внутри плиты защищается слоем бетона толщиной до 4 см. Для его создания используются специальные пластиковые фиксаторы, приподнимающие металлические стержни над поверхностью дна ребер жесткости на 20 – 40 мм. Сверху арматура покрывается бетоном также на 20 – 40 мм.
Вернуться к оглавлениюЗаливка перекрытий по профнастилу

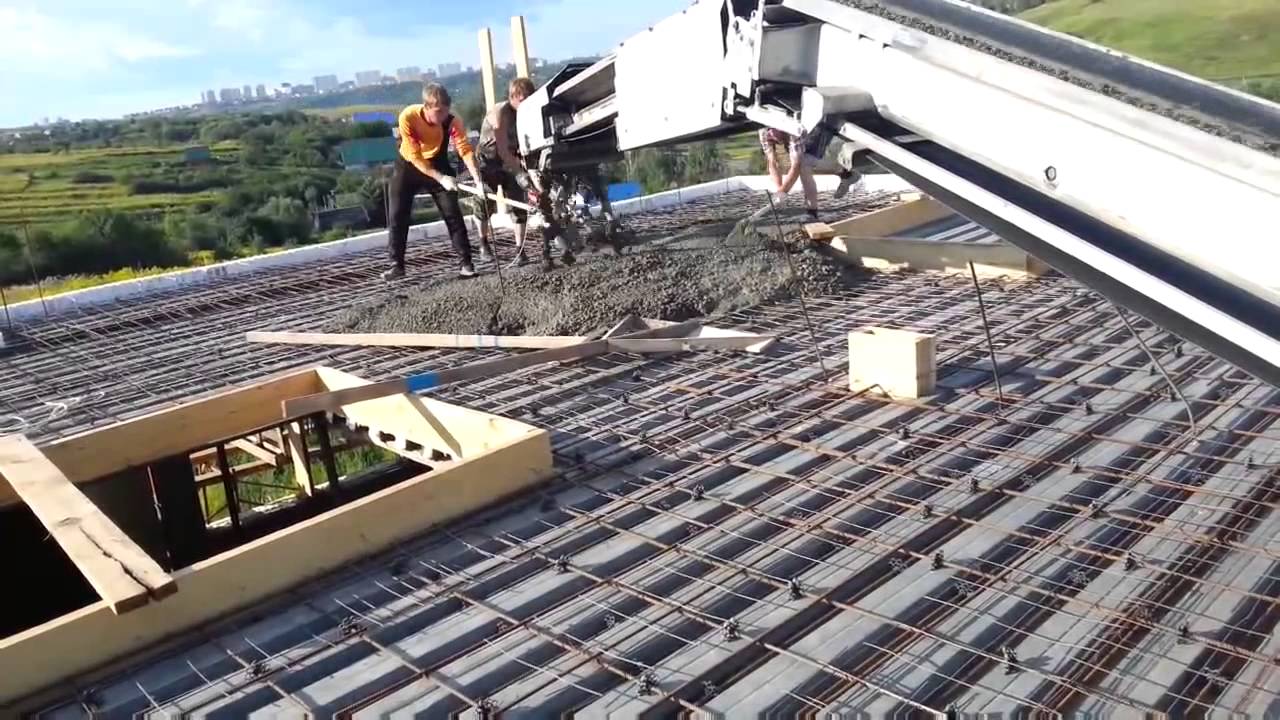

По возможности перекрытие бетонируется за один раз сразу или целыми пролетами перекрытия. Если это невозможно, точно фиксируется график с учетом времени схватывания материала. Целесообразно пользоваться готовым бетоном марок от М300 и выше с мелкой фракцией щебня (до 5 мм), способной проникнуть в опалубке под арматуру. Вибропрессование обязательно.
Бетонные работы делаются при положительных температурах воздуха, при отрицательных — бетон должен содержать антиморозные пластификаторы. Сначала раствор заливают в перфорации листа, а затем по площадке. При креплении листов на внутреннюю полку двутавра смесь заливается до уровня верхней полки.
Раствор выравнивается гладилками и «железнится» сухим цементом для предохранения от внешних воздействий. Минимальная толщина безбалочного перекрытия 250 мм (считая от нижнего края профиля), в балочном исполнении — 70 – 80 мм (без учета высоты профиля). Уход за материалом включает регулярное увлажнение и укрывание влагоемкими материалами до набора 70% прочности (10 — 14 суток при 20 град.).
В холодную погоду созревание камня значительно удлиняется, его поверхность следует утеплять. При оптимальных условиях созревания камня временные опоры убираются через 28 дней. Материал готов к последующей обработке.
Вывод
Перекрытия из железобетона по профилированному листу — популярный способ изготовления монолитных плит в строительстве. При правильных расчетах и исполнении подобные конструкции обеспечивают высокие показатели надежности, прочности и долговечности на фоне снижения затрат и сокращения сроков работ.
kladembeton.ru
Монолитное перекрытие по профнастилу: расчет, устройство
Сложно сегодня представить строительство, которое могло бы обойтись без применения бетонирования. Конструкции из железобетона присутствуют в фундаменте сооружений, в междуэтажных перекрытиях. Не лишним будет отметить, что в процессе строительства объектов разного назначения вместо сборного железобетона все чаще используют монолитный. В большей степени это касается зданий, имеющих металлический каркас.
В индивидуальном строительстве особо распространено монолитное перекрытие по профнастилу. Такое решение подходит, к примеру, для сооружений, имеющих нестандартные пролеты или большое количество отверстий, проемов. Рабочий диапазон нагрузок достаточно широк. При эксплуатации несъемная опалубка для перекрытий из профлиста выступает также в роли дополнительного внешнего армирования, поскольку не позволяет бетону растечься в процессе застывания. Это существенно повышает прочностные характеристики возводимой конструкции и ее несущую способность.

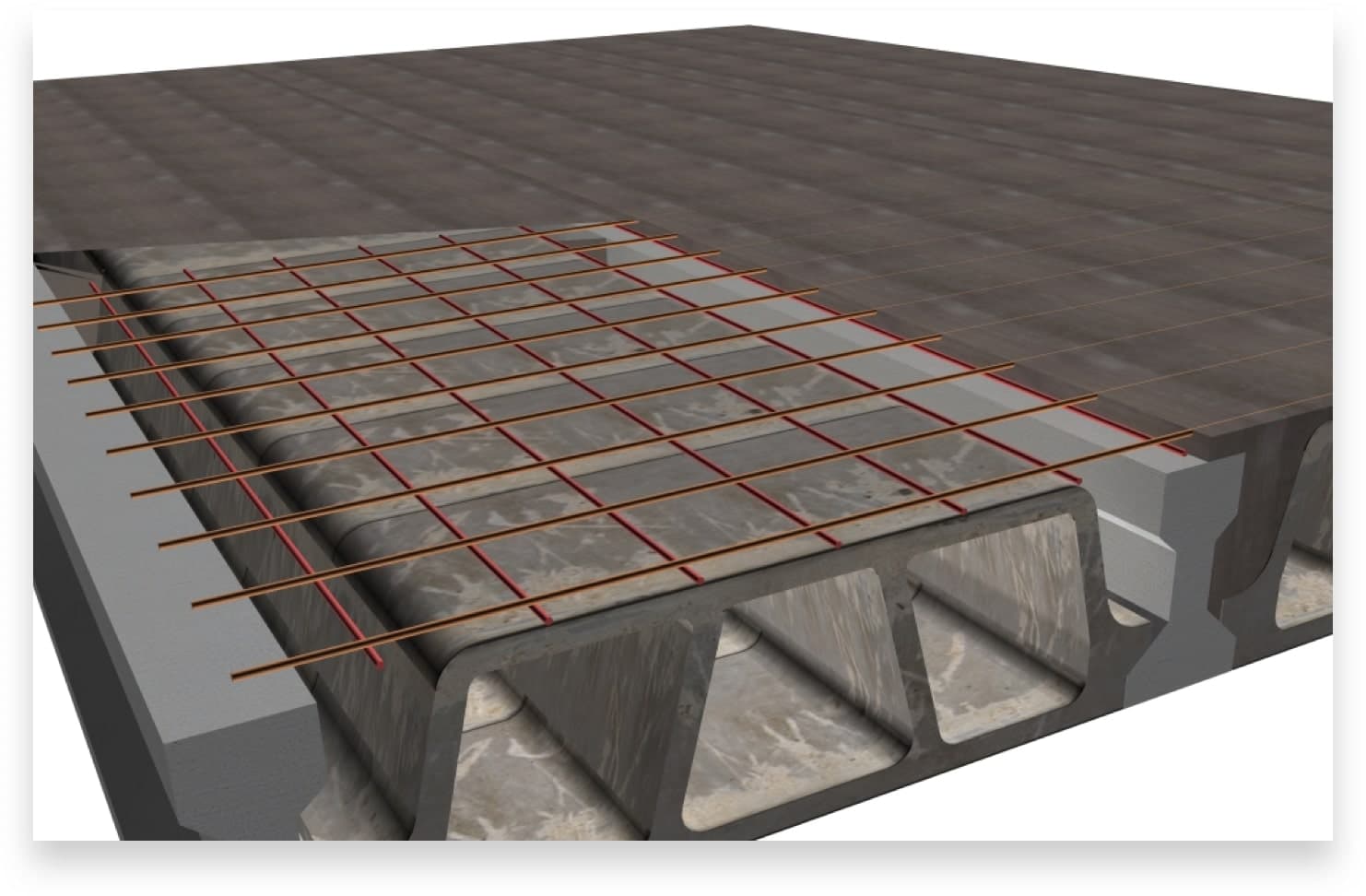

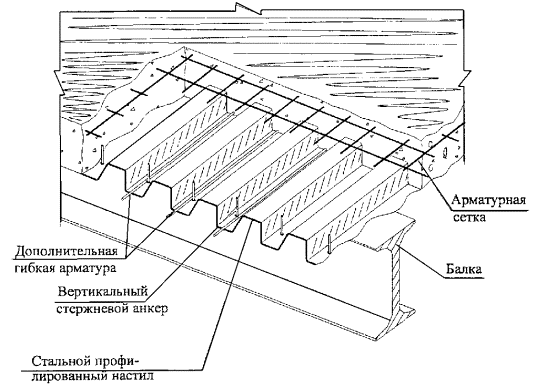

Такая конструкция представляет из себя пирог, состоящий из следующих прослоек:
- балки;
- профнастил;
- гибкая арматура, выложенная по волне;
- установленный вертикально стержневой анкер;
- арматурная сетка;
- стяжка по профлисту.
Преимущества монолитного перекрытия по профлисту ↑
- Организационные и финансовые издержки при устройстве перекрытия по профнастилу не особо высоки.
- Геометрическая форма и размеры у них могут быть практически любыми.
- Заливка перекрытия по профнастилу менее трудоемкая и не требует установки опалубки. Гребни профилированного металлического листа существенно уменьшают расход бетона, что зачастую становится важным аргументом в пользу выбора данного решения.
- Монтаж системы довольно прост, и справиться с ним сможет и новичок.
- За счет относительно небольшого веса профлистов монолитное перекрытие весит меньше, чем традиционные железобетонные конструкции с разборной опалубкой. И это при их довольно-таки высокой прочности. Таким образом такая система воздействует на фундамент с меньшей силой, что позволяет эффективно использовать ее при ремонте в ветхих зданиях. К тому же профлист позволяет добиться равномерного распределения всех усилий на фундамент.
- Профнастил, став частью монолитной конструкции, фактически выполняет функции основного армирующего каркаса.
- Конструктивная толщина бетонного перекрытия по профнастилу может различаться зависимо от мест применения, поэтому требует предварительного расчета.
- Монтаж занимает значительно меньше времени.
- Готовая плита перекрытия по профнастилу не менее прочна, чем остальные аналоги. Более того, металлопрофиль делает всю конструкцию даже более жесткой и надежной.
- Профнастил для перекрытия может различаться по разновидности и марке.
- Перекрытие огнестойкое: огнестойкость однопролетной плиты с внешним открытым армированием составляет примерно пол часа, а в случае многопролетных монолитных конструкций, армированных по пролету – от 45 минут.
- Межэтажные металлические перекрытия имеют особое опалубочное усиление, дающее возможность сразу же получить потолок, которому не требуется дополнительная отделка или доработка.
- Особенно часто конструкции этого типа используют для зданий, имеющих металлический каркас. Колонны связываются с перекрытием посредством арматуры, что делает каркас, более жестким и устойчивым.
Конструктивные особенности ↑
Такая конструкция – это цельная плита, забетонированная на профнастиле. Опорами для нее могут служить кирпичные стены и бетон, каркас из стали и железобетонные элементы.
Монолитные системы могут иметь разную конструкцию, скажем, ребристые и безбалочные.
- Ребристые, в свою очередь, могут быть:
- с плитами по профнастилу. Каркасом для них служат балки, опирающиеся на колонны. Величина пролета варьируется в пределах 4–6 м. Что же касается толщины плиты, то она зависит от уровня нагрузки, а также размеров. Однако наиболее чаще встречается толщина в диапазоне 60–160 мм.
- со второстепенными балками помимо плит. Толщина плит здесь – не более 120 мм. Стоимость монолитного перекрытия в этом случае выше, к тому же для его обустройства требуется больше времени.
- В основе безбалочных конструкций лежит сплошная плита, опирающаяся на колонны.
На заметку
Если бетонируемая поверхность имеет проемы, то для армирования монолитного массива вокруг них в отверстия дополнительно приваривают арматуру.
Расчет перекрытия ↑
- Технология перекрытия по профлисту сводится к монтажу опалубка из металлопрофиля, поверх которого сооружен арматурный каркас.
- Нагрузка, воздействующую на бетонную плиту, через монолитное перекрытие по металлическим балкам передается на опорные балки и фундамент.
- Вид и марка профнастила для перекрытий, сечение металлических элементов арматуры и габариты бетонной полки зависят от длины пролета между опорами и от эксплуатационной нагрузки. Для расчета толщины плиты чаще всего пользуются его отношением к величине пролета, равным один к тридцати. То есть, при длине пролета в 6 метров толщина бетонного слоя должна как минимум равняться 20 см.
- Расчет монолитного перекрытия по профнастилу основывается на испытываемых им расчетных нагрузках, а также весе имеющихся конструкций и размерах сооружаемого здания. От этих параметров зависит, каким должен быть профиль и сечение металлических опорных балок каркаса, колонн, характеристики фундамента.
- Системы данного типа относят к разряду конструктивно ответственных строй объектов, поэтому монтажные работы начинают только после подготовки соответствующей проектной документации. Последнюю, как и расчет прочностных характеристик выполняют на основе соответствующих СниП, в частности касающихся стальных или ж/б (бетонных) конструкций.
- Такой расчет достаточно сложен и трудоемок, поэтому проектировщики, как правило, прибегают к помощи специальных программ. Рабочая документация монолитного бетонного перекрытия по профнастилу включает план, чертежи опалубки, армирования (в основном в формате dwg), а также спецификацию материалов.
Монолитное перекрытие по профнастилу своими руками ↑
Подготовка ↑
Заливка бетона по профлисту требует технически грамотного подхода к начальному этапу работы. Предварительно необходимо:
- рассчитать усилия на основе точных размеров будущей постройки,
Важно
Очень важно заранее уточнить у производителя эксплуатационные характеристики профлистов.
- рассчитать с требуемым запасом прочности материал, из которого изготавливают каркас;
- подобрать вид металлопрофиля, определиться с размерами листа и толщиной материала;
- провести расчет сортамента арматуры, которая предназначена для устройства несущего каркаса.
Таким образом, подготовительный расчетный этап позволяет выяснить, какой необходим сортамент, номенклатуру металлических балок и колонн. Для колонн в качестве базового материала используют трубы из стали профильного сечения. Для изготовления балок используют металлические швеллера. От точности расчета монолитной системы зависит устойчивость всей конструкции.
На заметку
Шаг балок зависит в основном от вида используемого профнастила, точнее от высоты его профиля. Чем она больше, тем меньшим выбирают шаг балок.
Монтаж опалубки ↑
При выборе длины профнастила учитывают ряд важных моментов:
- чтобы лист в дальнейшем не прогибался, опор должно быть три вместо двух;
- при коротких пролетах заливать бетон будет проще, так как давление при этом будет меньше.

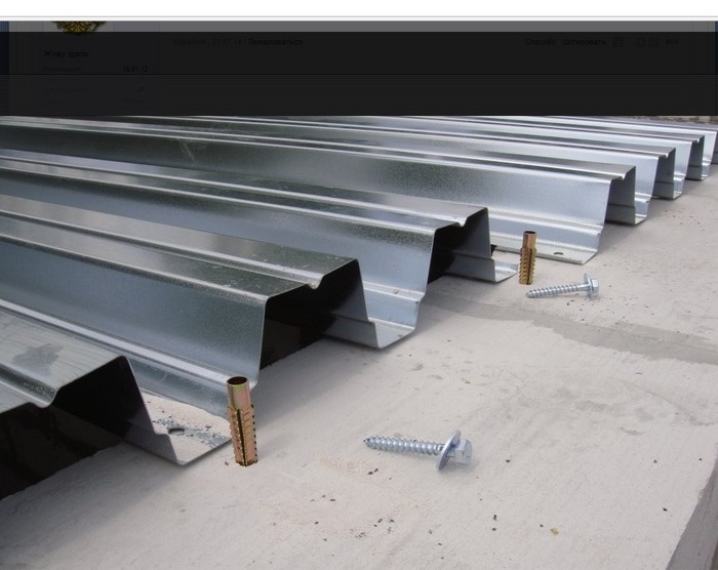

Для крепления профлиста на металлическую основу обычно пользуются специальными саморезами, оснащенными усиленным буром. Благодаря такому усилению, саморез с легкостью проникает в швеллер. Причем совсем необязательно его заранее просверливать. Не зря же такой крепеж называется еще бронебойным.
Рекомендуем
Учитывая достаточно большое количество точек крепежа, используйте для закручивания саморезов шуруповерт или дрель, которую выставляют на небольшие обороты.
Конструкция находится под воздействием очень высоких нагрузок, достаточно вспомнить, что бетон (чаще всего марки М-350) для заливки почти в 2,5 раза тяжелее, чем вода. Надежность опалубки во многом зависит от способа крепления профлистов. Листы рекомендуется крепить в местах соприкосновения с балкой бронебойными саморезами с шагом порядка 40 см. В местах нахлестов также следует зафиксировать отдельные листы друг с другом. Крепление выполняют саморезами меньшего размера и меньшим шагом – порядка 25 мм. Завершив укладку профиля, приступают к армированию перекрытия по профнастилу.
Специфика армирования ↑
Наличие несъемной опалубки не обеспечивает плите дополнительную прочность, в то время как в процессе эксплуатации бетон находится под воздействием больших нагрузок как на изгиб, так и на сжатие. Чтобы избежать возможных осложнений, сооружают внутренний каркас из металлических прутьев, которые укладывают во впадины профлиста. Выполняют также «верхнее» армирование, уложив трубы по гребням листов Таким образом, из продольных и поперечных составляющих создается объемный арматурный каркас. Его элементы либо сваривают, либо соединяют стальной проволокой.
Заливка бетона ↑
- До начала бетонных работ профнастил усиливают дополнительными подпорками, которые устанавливают между опорными балками в середине пролетов. Профлист после этого не будет выгибаться под весом удерживаемой бетонной смеси. Опоры убирают не раньше, чем заливка успеет набрать марочную прочность.
- Бетон заливают поэтапно, так как забетонировать весь объем за раз проблематично. За рабочий день рекомендуется бетонировать конкретный пролет.
- Бетон должен выстояться пока не достигнет рабочий прочности. Летом он созревает, то есть набирает марочное значение примерно на 80%, за 10–11 суток, зимой же – за месяц. Поскольку при отрицательной температуре бетон набирает прочность значительно дольше, то заливку рекомендуется проводить в теплое время года.
- В жаркую погоду бетонную поверхность увлажняют водой, чтобы не дать ей растрескаться и обеспечить созревание состава.
Рекомендуем
Если при устройстве монолитной системы возможны заморозки, то правильнее изначально выбирать смесь с противоморозными добавками. Такая бетонная смесь набирает прочность и при отрицательной температуре. К тому же ряд специальных технологий позволяют значительно сократить время его схватывания. Конечно, стоимость состава при этом повышается.
© 2020 stylekrov.ru
stylekrov.ru
Перекрытие по профнастилу монолитное: монтаж, плюсы и минусы
В современном строительстве активно применяются передовые технологии и материалы. Так, одним из популярных решений является профнастил для перекрытий. Подобное изобретение обладает массой эксплуатационных достоинств.
Преимущества перекрытия с профнастилом
Перекрытие по профнастилу характеризуется следующими плюсами:
- Невысокая стоимость материала и монтажных работ. Поскольку установить перекрытие несложно своими руками, финансовые затраты остаются минимальными. Сам материал продается по доступной цене.
- Возможность реализации любых архитектурных решений и монтаж разных геометрических форм.
- Процесс заливки относительно простой и исключает необходимость опалубки. Использование гребней снижает расходование бетонной смеси, что тоже положительно влияет на конечную стоимость работ.
- Завершить монтаж системы сможет даже неопытный новичок.
- Готовое перекрытие легче конструкции из железобетона со съемной опалубкой, при этом прочностные свойства остаются на высшем уровне. В результате система не оказывает на основание больших нагрузок и остается эффективным решением для старых построек. Еще с помощью профлиста можно достичь грамотного распределения усилий.
- Являясь незаменимой составляющей монолитной конструкции, профнастил принимает на себя роль армированного каркаса.
- Показатели толщины перекрытия определяются местом его эксплуатации. Чтобы они соответствовали требуемым стандартам, нужно выполнить ряд расчетов.
- Готовая плита обладает хорошей прочностью, а наличие металлического профиля усиливает конструкцию и придает повышенную степень жесткости.
- На рынке доступны разные марки и типы профнастила. Это расширяет возможности выбора и позволяет найти оптимальный вариант для любых условий применения.
- Материал характеризуется повышенной устойчивостью к воспламенениям. Показатели огнестойкости равны 30 минутам, а если речь идет о монолитной системе с армированным пролетом — 45 мин.
- Перекрытия между этажами характеризуются усиленной опалубкой, которая позволяет обустроить потолок без отделочного слоя или других монтажных работ.
- Профнастиловые разработки незаменимы для помещений с металлическим каркасом. Для связывания колонн используется арматура, делающая каркас жестким и устойчивым к различным негативным воздействиям.
За счет небольшого веса, жесткости и устойчивости к коррозийным процессам профнастил пользуется большой популярностью и применяется для строительства построек разного назначения.
При связывании с бетонной смесью он берет на себя часть нагрузок, приходящихся на плиты перекрытия. Монолитный элемент фиксируется на легком несущем каркасе, что снижает расходы на формирование оснований и покупку стеновых материалов. В их качестве используются легкие газоблоки или пеноблоки. Раствор бетона заливают на профнастил без применения сложной опалубки.
Если соблюдать основные правила эксплуатации и вовремя обслуживать конструкцию, она будет демонстрировать лучшую прочность и устойчивость к негативным воздействиям.
Еще плиты на основе профлистов характеризуются минимальным весом и выглядят аккуратно. Устанавливая подобное решение в своем доме, можно не беспокоиться об отделочных или изоляционных слоях.
Материал удобен в эксплуатации и легко транспортируется.
Расчет перекрытия
Собираясь соорудить перекрытие из профнастила, необходимо провести некоторые расчеты, руководствуясь требованиями и нормами СНиП, СТО и др. Важно обращать внимание на габариты помещения, величину шага монтажа поперечных балок, их длину, возлагаемую нагрузку и свойства несущего материала. Еще следует обращать внимание на тот факт, что каждый лист вдоль длины опирается на 3 балки, а с учетом планируемой нагрузки определяется толщина армированных элементов и высота плиты.
Толщина конструкции выбирается с учетом пропорции 1:30, которая зависит от дистанции между поперечинами. Монолитный элемент может обладать толщиной 70-250 мм.
С помощью сокращения шага пролета можно предотвратить проблему прогибания листов. Еще нужно учитывать вес полезной нагрузки, которую принимает межэтажное перекрытие. В качестве нормы используется показатель 150 кг/м², к которому прибавляется 33%.
Рассчитывая монолитное перекрытие, следует точно определить испытываемые расчетные нагрузки и вес конструкций. Эти параметры влияют на тип профиля и толщину опорных балок.
Устройство монолитного перекрытия
Устройство монолитного перекрытия по профнастилу предусматривает наличие железобетонного элемента.
Ключевыми составляющими перекрытия из профнастила является профлист, армирующий каркас и бетон. Подобное изделие основывается на балочном каркасе, а нагрузка распределяется не на стеновые конструкции, а на колонны. У каждой колонны имеется собственный фундамент.
Перекрытие по профнастилу монолитное представляет собой конструкцию, которая подразумевает получение формообразующей поверхности и расширяет возможности строителей в реализации сложных проектов и геометрических форм.
В зависимости от высоты размещения перекрытия выбирается подходящая стойка для опалубки. Телескопические изделия бывают индивидуальными и рамными. Если высота большая, лучше воспользоваться опалубочной башней, а толщину перекрытия расширить до 1000 мм.
При небольшой высоте допускается применение изделий толщиной 300 мм. Чтобы получить сложную конфигурацию, нужно задействовать деревянную клееную балку с разной длиной.
Основные этапы монтажа
Монолитное перекрытие по профлисту обустраивается посредством соединения перфорированных листов с поперечными балками. Дальше происходит монтаж опалубки, подразумевающий верхнюю фиксацию листов. Чтобы залить бетонную смесь под поверхность материала нужно обустроить временные опоры, гарантирующие неподвижное состояние всей конструкции.
На настиле располагают металлическую арматуру и бетонируют нижний накат. Дальше выполняется выравнивание потолка и напольного покрытия. Когда перекрытие получит требуемую степень жесткости, временные опоры можно демонтировать. При выборе безбалочного крепления необходимо учитывать некоторые нюансы.
В первую очередь, армирующий каркас нужно будет поместить вдоль каждого углубления профлиста. Потом его соединяют с металлической сварной сеткой с помощью проволоки. Поверх этого наносится цементная стяжка.
Крепление профиля

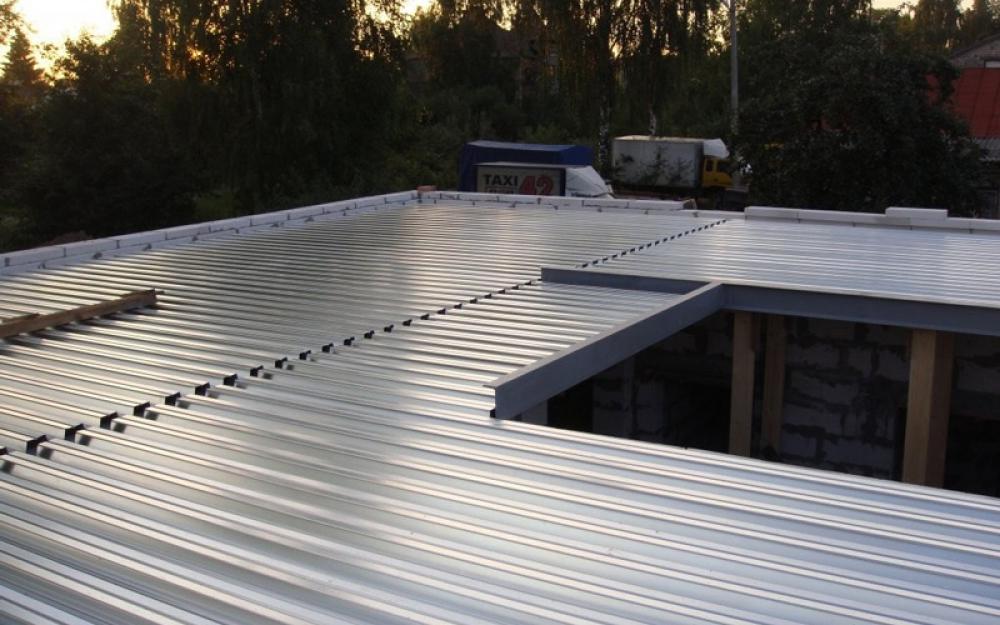

Если все расчеты были выполнены правильно, первым этапом будет фиксация профлистов на металлической основе. Для этой цели задействуются саморезы и усиленный бур. При этом крепежный механизм может зайти в швеллер даже при отсутствии специальных отверстий.
Чтобы усилить прочность конструкции, крепления нужно установить везде, где это возможно.
Армирование
Процедура армирования подразумевает обустройство внутреннего каркаса из металлических прутьев в монолитном бетоне, что гарантирует повышенные прочностные свойства. Для организации объемной структуры задействуется сварная сетка с ячейками 15 х 15 см и отрезки арматуры, соединяющиеся с помощью вертикальных связей или сварочного оборудования. Допустимый шаг объемной перевязки не должен превышать 20 см.
В качестве армирующего элемента задействуется стальной стержень толщиной 10-12 мм марки А400С. Внутреннюю часть плиты из стали обрабатывают бетоном, чтобы защитить ее от негативных воздействий.
Заливка перекрытий
Заливка перекрытия по профнастилу бетоном делается по мере необходимости за один раз. Если подобная возможность отсутствует, необходимо зафиксировать временной промежуток, за который материал будет схватываться. Рекомендуется применять готовые бетонные смеси под марками М300 или выше с мелкофракционным щебнем (до 5 мм). Такой материал сможет заполнить все пустоты в опалубке и усилить конструкцию. Необходимо осуществить вибропрессование.
Работы по бетонированию осуществляются при плюсовых и минусовых температурных значениях. Во втором случае необходимо выбирать такие марки бетона, которые имеют в своем составе специальные пластификаторы. В первую очередь смесь нужно залить в перфорацию профлиста, а потом распределить по всей площадке. Если листы будут фиксироваться на внутренней полке двутавра, смесь лучше залить до уровня верхней полки.
Перед тем, как создать бетонное перекрытие профнастила для опалубки перекрытий, необходимо выполнить ряд подготовительных работ. В первую очередь, следует очистить опалубку от любых загрязнений, помыв ее водой и просушив.Чтобы подать бетонную смесь, можно использовать следующие методы и инструменты:
- Стационарный или передвижной бетонный насос.
- Ленточный транспортер.
- Строительную бадью, для поднятия которой используется кран.
Подобный метод позволит залить смесь за один заход. Для выравнивания всей поверхности используется строительная гладилка. Слой бетона уплотняется с помощью глубинного вибратора, а с целью «железнения» поверхности задействуется сухой цемент.
Специфика бетонирования напрямую зависит от погодных условий. Чтобы предотвратить образование трещин, негативно влияющих на бетонную структуру, необходимо регулярно обслуживать несущий профнастил для перекрытий, увлажняя его и защищая влагоемкими материалами. Укладка перекрытия в Москве возможна при температуре не меньше +5°С. Процесс затвердевания летом может занять 1-2 недели при температурном диапазоне 15-20 °С.
При опускании температурных значений до нулевой отметки или ниже, в смесь бетонная нужно добавить специальные пластификаторы. Их наличие повышает стоимость материала, но дает гарантии на благополучную фиксацию конструкции.
Руководствуясь существующими строительными нормами и требованиями, бетонную плиту нужно возвышать над волнами профильных листов не меньше чем на 5 см. Если используется дополнительная стяжка, значение можно уменьшить до 30 мм.
Выравнивание
Для выравнивания раствора используются гладилки и сухой цемент, обеспечивающий надежную защиту от негативных воздействий. Минимальные показатели толщины, которыми должен обладать безбалочный профнастил для перекрытия, составляют 250 мм.
Особенности обслуживания материала заключаются в постоянном увлажнении и укрывании влагоемкими материалами, пока не появится 70% прочность.
В холодный период процедура созревания камня занимает больше времени. Если условия созревания соответствуют комфортным, временные опоры можно демонтировать меньше чем за месяц, переходя к следующему этапу обрабатывания профлиста.
1beton.info
Перекрытие по профнастилу монолитное: расчет и монтаж
Современные технологии позволяют производить строительные работы всё дешевле и быстрее. Наибольшей популярностью сейчас пользуется монолитное перекрытие по профнастилу, позволяющее не только сократить стоимость и сроки строительства, но и значительно снизить трудоёмкость работ. Технология применяется к зданиям любой формы и размера, достаточно грамотно и скрупулёзно провести расчет перекрытия по профнастилу.
Инструменты и материалы для работ
В работе с монолитным перекрытием вам пригодятся следующие инструменты и материалы:
Основание из профиля- цемент;
- песок;
- емкость;
- бетономешалка;
- лопата;
- профнастил;
- саморезы;
- арматура;
- опалубка;
- мастерок.
Что такое профнастил и где он применяется?
Профнастил представляет собой оцинкованный стальной гофрированный лист. Волнистость этот материал приобретает путём холодного проката. Иногда на материал также наносится дополнительное антикоррозийное покрытие, повышающее дополнительно его внешнюю привлекательность.
Профнастил для перекрытий применяется для облицовки стен, создания кровли, строительства заборов, ограждений, ангаров и бытовок. Можно выделить следующие типы профлиста, выпускаемые современной промышленной отраслью:
- тип С – профиль для стен;
- тип НС применяется для настила и строительства стен;
- Н – несущий тип, применяемый для кровли (как плоской, так и одно- и двускатной) и перекрытий.

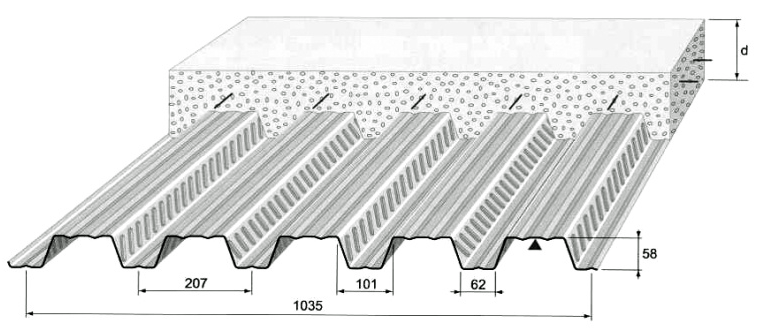

Профилированный металлопрокат типа Н имеет наибольшую несущую способность, что и позволяет применять его для кровли. Высота профиля также наибольшая среди прочих разновидностей. К примеру, в профиле Н35-1000-0,7 – 35 – это высота профнастила в миллиметрах, 1000 – ширина, а 0,7 – толщина.
Специфика расчёта материала
При проведении расчета нужно в обязательном порядке учитывать габариты постройки, вес всей конструкции, а также коэффициент нагрузки на перекрытие и параметры фундаментного основания дома. Виды металлических опор и колонн будут выбираться в соответствии с параметрами постройки.
Перекрытие по профлисту будет иметь такую толщину, какой будет требовать уровень эксплуатационной нагрузки. Параметры опалубки и сечение металлических крепежных стержней также зависят от степени нагрузки, а также от длины пролета между балками опор.
Перекрытие по профнастилу, включающее профиль и плиту, будет иметь ширину в пропорции 1: 30 (по отношению к длине пролета).
Проектирование конструкцииПеред началом строительных работ необходимо подготовить все проектные документы согласно СНиП II-23-81. В силу того, что застройщикам без специального инженерного образования крайне трудно выполнить расчёт конструкции, проводимый по этим документам, было создано специальное ПО, при помощи которого, любой желающий может создать рабочую документацию и выполнить все расчёты. Кстати говоря, при помощи той же программы можно выполнить чертежи опалубки и арматуры, а также посчитать общие затраты на материалы.
Не закончив предварительно работу с документацией и расчётами, монолитное перекрытие по профнастилу строить не рекомендуется, ведь в таком случае велика вероятность, что вероятная нагрузка на перекрытие или же кровлю (плоскую или со скатами) будет высчитана неверно, вследствие чего деформируется либо постройка, либо сам профлист.
Кроме того, стоит заранее рассчитать шаг между опорными балками, который варьируется в зависимости от типа профнастила (к примеру, тип Н, используемый для плоской кровли, нуждается в частом шаге между опорными балками, ведь высота этого профиля выше остальных – целых 35 мм.). Это связано с тем, что прочность бетонной заливки будет невысока.
После того как все расчёты будут произведены, можно начинать строить монолитное перекрытие по профнастилу, которое реально выполнить собственноручно, но для этого вам понадобятся специальные инструменты и высокотехничное оборудование.
Устройство монолитного перекрытия по профнастилу
Готовый потолок – вид снизуГлавный этап возведения перекрытия из железобетона – подготовка и заливка опалубки. Готовая монолитная конструкция в дальнейшем может использоваться как потолок, не нуждающийся в дополнительной отделке и декорировании.
Второе немаловажное звено монолитного перекрытия – профили. Именно благодаря им достигается ребристое сечение, в разы повышающее уровень надёжности перекрытия. Также благодаря использованию профилей можно сократить расходы на армирование конструкции, что сократит общие расходы на строительство.

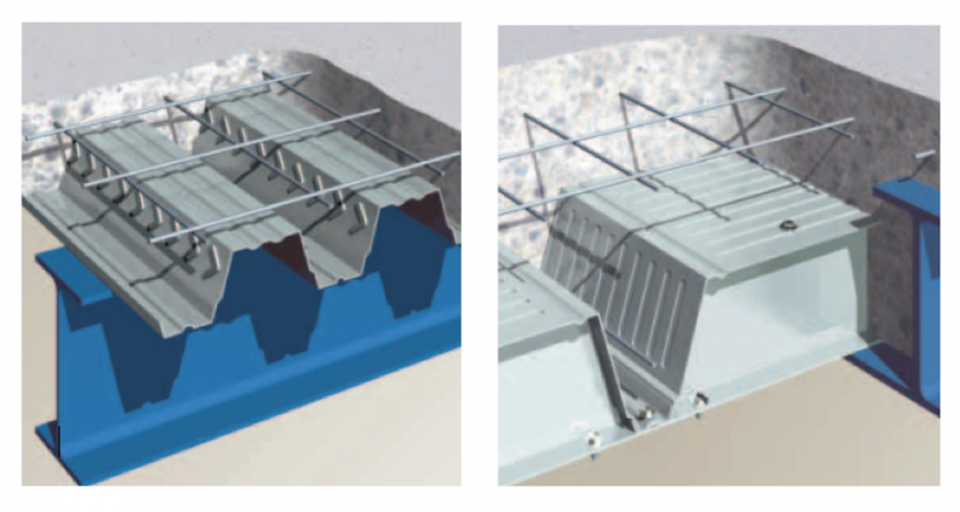

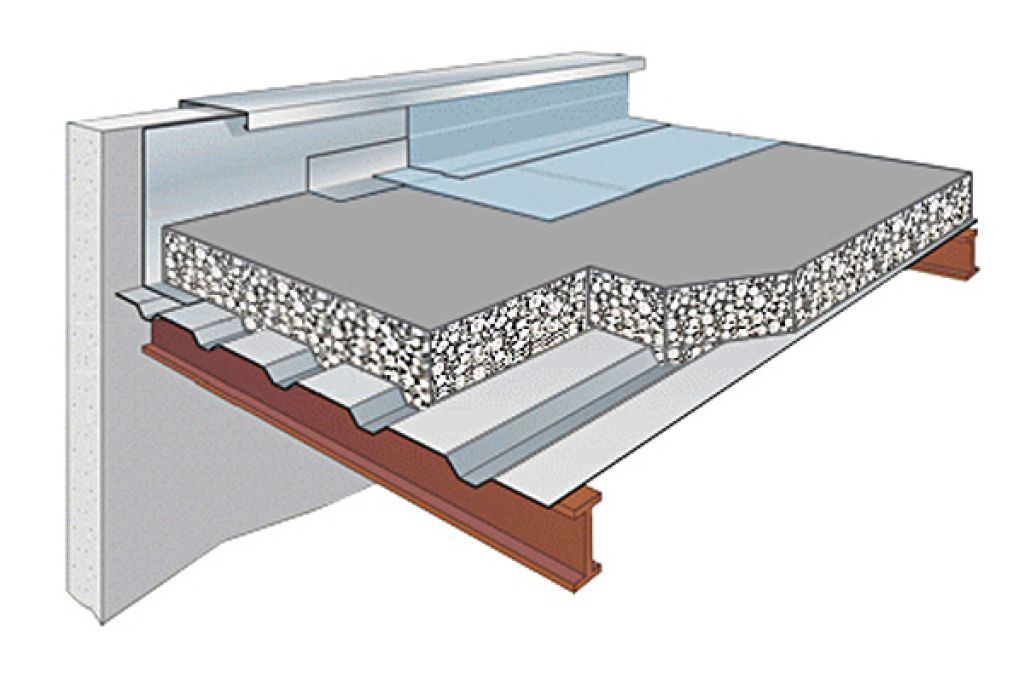

Перекрытие из профнастила представляет собой, по сути, несъёмную опалубку, опорой для которой как раз и является металлический каркас. В силу того, что общая конструкция имеет внушительный вес и прочность, материалы для стен можно применять более легкие, не опасаясь за крепость постройки, ведь за неё отвечает каркас из металла.
Нагрузка переносится на плоскую часть каркаса, что еще сильнее облегчает нагрузку на стены и фундамент. Таким образом, можно даже дополнительно сэкономить и построить дешевый и быстро возводящийся колонный фундамент.
Основные этапы монтажа

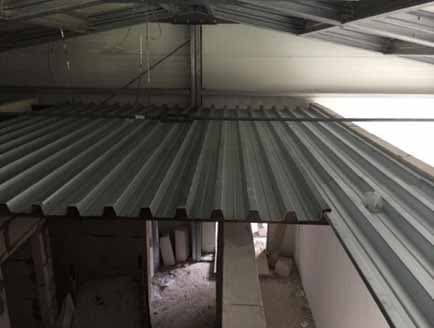

Прежде чем делать расчёт длины листа профнастила, стоит учитывать, что его опора должна обеспечиваться сразу на 3 опорные балки, дабы в будущем лист не перегибался и не деформировался.
Крепление профиля

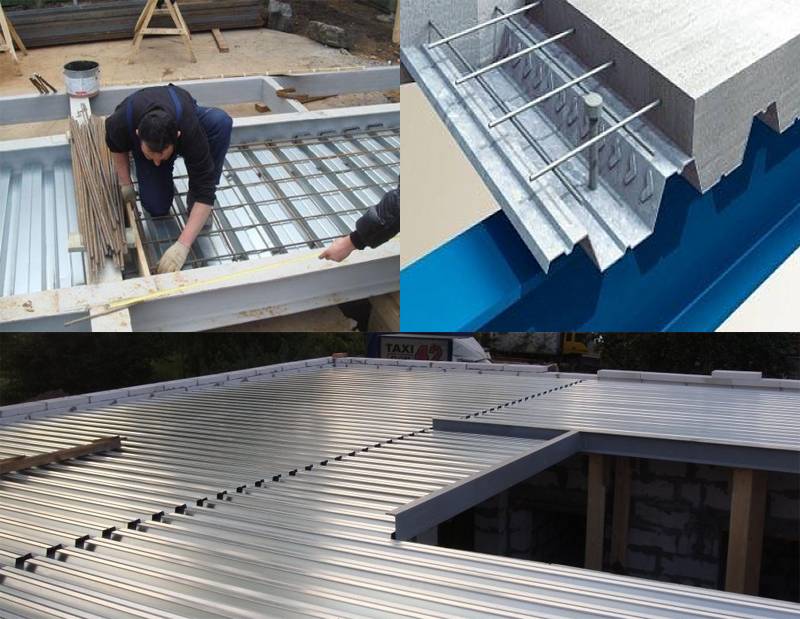

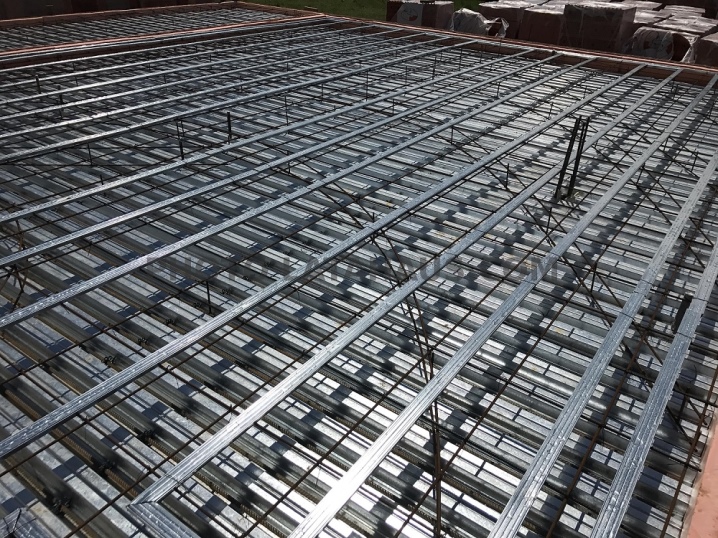

Фиксация профиля с помощью саморезовЕсли расчеты были предварительным этапом, то первым этапом будет крепление листов к металлическому основанию. Это делается при помощи саморезов с усиленным буром. При этом крепеж свободно может зайти в швеллер даже тогда, когда отверстие там не делалось специально.
Крепления нужно сделать везде, где профлист соприкасается с балкой опоры, ведь общая нагрузка на конструкцию будет довольно высокой.
Армирование

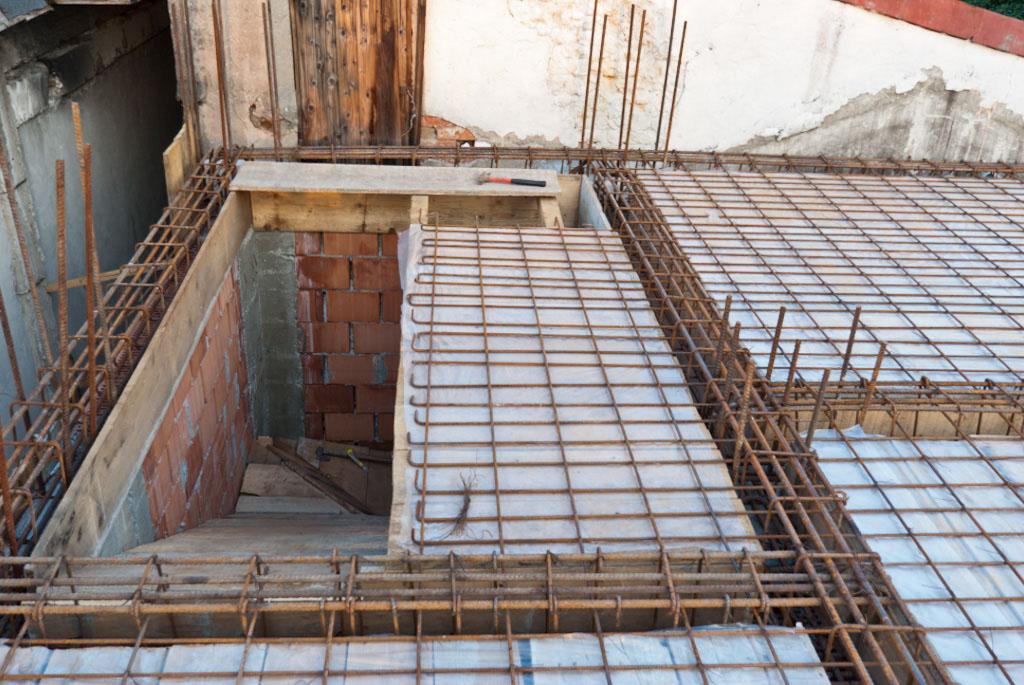

Следующий этап работ – армирование. Арматура – это каркас, который помогает бетонной заливке выдерживать сильные нагрузки. Структура арматуры будет состоять из 12-миллиметровых продольных прутьев, укладываемых в каждую из волн профнастила. Если требуется еще больше усилить конструкцию, можно добавить поперечные прутья арматуры (толщиной в 6 мм). Арматурный каркас соединяется сваркой или стальной проволокой.
Заливка перекрытий
Следующий этап – заливка перекрытий. Сорт бетона должен быть наивысшим, кроме того, всю заливку нужно произвести за один раз. Замес бетона лучше не делать самостоятельно – надёжней будет заказать готовый и залить его при помощи спецтехники (бетононасос и транспортер).
Заливка раствораВыравнивание
После заливки перекрытия его необходимо тщательно выровнять. Предварительно нужно добавить несколько подпорок, страхующих профнастил от прогиба под тяжестью бетонной заливки. Дополнительные опоры устанавливаются между основными опорными балками.
Советы по работе с бетоном
Только лишь бетон окрепнет (на это потребуется почти месяц), опоры можно устранить. Заливка производится лишь при температуре выше нуля, ибо при минусовой температуре велика вероятность, что сохнуть он будет еще дольше.
Если по каким-либо причинам работы приходится проводить при очень низкой температуре, стоит купить бетон с дополнительными добавками, которые помогут смеси окрепнуть.
Если приходится работать в сухую и жаркую погоду, то, для того чтобы предотвратить появление трещин, залитый состав потребуется периодически увлажнять. Если во время проведения работ могут возникнуть заморозки, то рекомендуется заказать смесь со специальными добавками. Она может набрать необходимую прочность даже при низкой температуре.
domzastroika.ru
Монолитные перекрытия по профнастилу: технология несъемной опалубки
Монолитные перекрытия по профнастилу, возведенные на основе технологии несъемной опалубки, получили широкое распространение в современном строительстве. Данный способ позволяет строить надежные и долговечные сооружения на облегченном фундаменте быстровозводимым способом.
Из какого профнастила делают перекрытия?
Для сооружения монолитных перекрытий по профлисту применяется исключительно несущий профнастил: Н57, 60, 75, 114. Поскольку только эти марки способны выдержать вес залитого бетона. Наряду с обычными изгибами гофра листы снабжены небольшими канавками, которые придаю дополнительную жесткость материалу. Выбор высоты гофра зависит от требуемой несущей способности и определяется на этапе расчетов.
Профнастил для опалубки перекрытий по цене самый дорогой, поскольку он имеет наименьшую полезную ширину и изготавливается из листа толщиной не менее 0,6 мм (Н-57, 60 по ГОСТ) и 0,7 мм (Н-75, 114).
Преимущества бетонных перекрытий по профнастилу
- Жесткость. Жесткость материала позволяет ему стать превосходной несъемной опалубкой, которая выдерживает вес жидкого бетона.
- Равномерная нагрузка. При использовании несущего профнастила для перекрытий нагрузка от веса равномерно распределяется на весь каркас, что позволяет облегчить стены и фундамент
- Дополнительная прочность. Ребра жесткости профнастила для перекрытий выступают в качестве дополнительного внешнего армирования, что придает межэтажному бетонному перекрытию высокую прочность при меньшей толщине (в сравнении с технологией съемной опалубки).
- Удобство и быстрота монтажа. Для сооружения перекрытия не требуется спецтехника с высокой грузоподъемностью (в отличие от готовых бетонных плит). Закрепление профнастила на металлическом каркасе производится в ускоренные сроки. Можно сразу заливать большие участки. Не требуются усилия по съему опалубки.
- Эстетичный вид потолка. Опалубка из профнастила снаружи имеет аккуратный вид, поэтому в зданиях определенного типа (склады, промышленные цеха и т.п.) потолок не потребует дополнительной отделки.

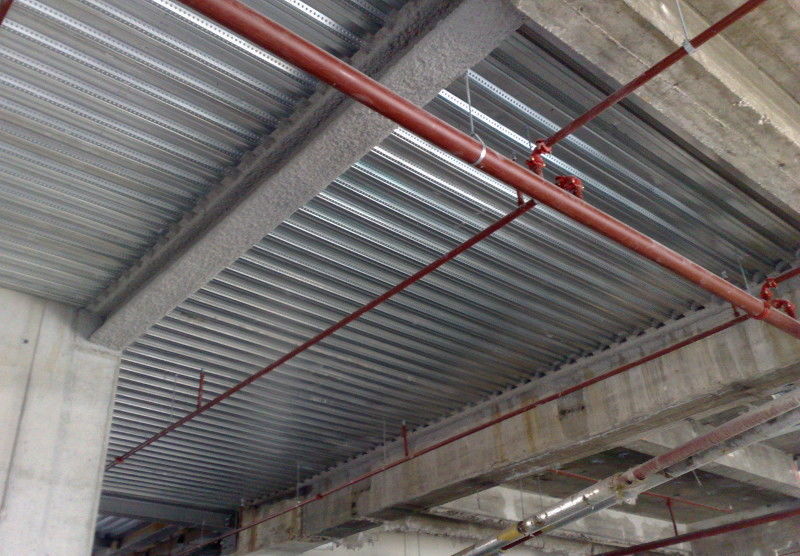

- Пожаробезопасность. Бетонное перекрытие, защищенное металлическим листом, является пожаробезопасным.
Учитывая данные преимущества, можно без преувеличения сказать, что использование монолитной несъемной опалубки из профнастила позволяет существенно снизить стоимость строительства без ущерба для прочности и долговечности конструкции здания.
Облегченный фундамент вместо монолитной плиты, быстровозводимые стены из сендвич-панелей или газобетонных блоков вместо кирпичной кладки или ж/б плит, колонны вместо несущих стен, потолок не требующий отделки — это более дешевые решения, которые к тому же отличаются удобством и быстротой монтажа.
Благодаря их применению можно строить здания в очень короткие сроки усилиями небольшого количества рабочих.
Технология несъемной опалубки
В строительстве технология несъемной опалубки весьма относится к числу популярных. Помимо монолитных перекрытий на ее основе делают фундаменты и стены. Рассмотрим, как выглядят основные этапы работ по монтажу несъемной опалубки из профнастила
1 этап. Расчет перекрытия по профнастилу и сметаПерекрытия принимают на себя нагрузку от деятельности, которая будет разворачиваться в здании и сами создают нагрузку на всю конструкцию в целом. По этой причине проектирование перекрытия по профнастилу является обязательным подготовительным этапом.
Для расчета нагрузки используются СНиП 2.03.01-84 «Железобетонные и бетонные конструкции», СНиП II-23-81 «Стальные конструкции», а также специальное пособие: «Рекомендации по проектированию монолитных железобетонных перекрытий со стальным профилированным настилом» (Москва, Стройиздат, 1987).
Расчет и смету на монолитное перекрытие по профнастилу в целях безопасности, а также для удобства и экономии времени лучше заказать у профессионального проектировщика. В нем будет указано, какой профнастил для перекрытий нужно выбрать, по какой схеме укладывается арматура, какой должна быть толщина перекрытия по профнастилу и т.п. Благодаря проекту вы будете знать, какое количество материала, рабочих, спецтехники потребуется для выполнения работ.
2 этап. Монтаж профнастила для опалубки перекрытийПрофлист укладывается с опорой на потолочные балки каркаса нахлестом в одну или две волны. Наилучшим вариантом считается опора на 3 и более балки (это стоит учесть при выборе длины профлиста для несъемной опалубки.
Закрепление выполняется при помощи усиленных саморезов 5.5 на 32 мм. Место нахлеста профлистов дополнительно скрепляются заклепками. Торцевая опалубка из дерева должна иметь высоту по толщине будущего слоя бетона.
3 этап.
Для армирования перекрытия используется металлический прут, уложенный сеткой. Шаг линий определяется проектом. Пруты скрепляются и приподнимаются над слоем профнастила с помощью пластиковых фиксаторов.
4 этап. Заливка перекрытия по профнастилуРекомендации по изготовлению бетонной смеси для несъемной опалубки содержатся в СНиП 3.03.01-87 «Несущие и ограждающие конструкции». Жидкий бетон подается на опалубку через стальной шланг, подключенный к бетононасосу.
При большой площади заливка производится отдельными участками (разделены направляющими), в шахматном порядке сразу на всю толщину перекрытия. Шахматный порядок обеспечивает равномерное распределение нагрузки по каркасу здания.
После заливки выполняется уплотнение бетона. Для этого используется специальный инструмент – глубинный вибратор. С его помощью выгоняются пустоты и воздушные пузыри, которые образовались при заливке. В результате на поверхности должна появиться белесоватая жидкость – «бетонное молоко».
Застывающее перекрытие закрывают плотным материалом, который периодически увлажняется. Это предотвратит появление трещин и позволит бетону постепенно набирать прочность. Через 3-4 недели произойдет почти 100% схватывание бетона, однако он будет набирать прочность еще несколько лет.
В следующих видео показана заливка бетона и его выравнивание виброрейкой:
Где используют перекрытия из профнастила?

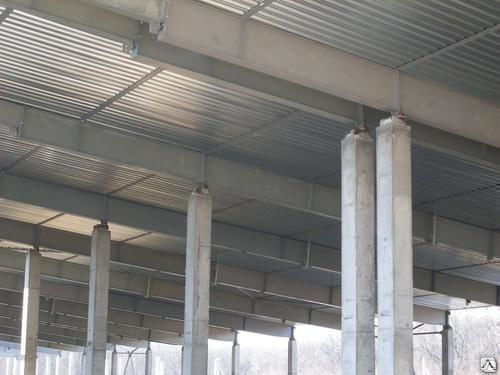

Перекрытия с использованием несущего профнастила применяются при строительстве малоэтажных быстровозводимых зданий на металлокаркасе: торговые комплексы, складские и промышленные здания, гаражи.
В последние годы их нередко используют при строительстве малоэтажных домов и сооружений из пено- и газо-бетона. Также перекрытия из профнастила и бетона часто заменяют устаревшие деревянные при реконструкции зданий.
astprof.ru
Монолитное перекрытие по профнастилу: технология, расчет, чертежи
Железобетонное перекрытие – это практически незаменимая технология при строительстве. Предлагаем рассмотреть, как выполнить монолитное перекрытие по профнастилу, его технологию, чертежи и расчет.
Преимущества перекрытия с профнастилом
На заливку потолка в любом помещении, подсобного или жилого характера, тратится большое количество времени, во многом из-за того, что после окончания основных работ необходимо переходить к отделочным. Но, используя профнастил, эта часть рабочего процесса отпадает сама собой. Кроме того, гофра профильного листа помогает придать конструкции жесткости и прочности.
Фото — Перекрытие по профнастилу- Долговечность конструкции;
- Относительная дешевизна. В любом случае, это гораздо доступнее, чем установка бетонного перекрытия на деревянные опалубки;
- Высокая прочность и низкий вес.
Из-за того, что бетонный раствор ложится не по всей плоскости железного листа, а только в промежутки между ребрами, обеспечивается значительная экономия строительного материала, арматуры и прочих необходимых деталей, в сравнении со сплошным покрытием.
Единственное замечание, нужно использовать только кровельные листы, они идеально подходят под бетонную заливку.
Видео: Монолитное ребристое перекрытие
Особенности конструкции
В нашем случае монолитное перекрытие представляет собой несъемный опалубок из профильного настила, на который укладывается цементный раствор, вся конструкция опирается на специальные несущие опоры (каркасные сооружения), которые состоят из прочных и жестких металлических колонн, балок, лаг. Таким образом, основная нагрузка от перекрытия из профнастила подается на эти опоры, а не на стены, благодаря чему можно не бояться того, что материал и конструкция стен не выдержит такого тяжелого «соседства сверху». Такая система позволяет соорудить стены даже из очень легкого материала, типа ракушника, пеноблоков и прочих.
Также данная опорная система позволяет вместо очень затратного, дорогого и сложного ленточного фундамента первого этажа, установить более экономный и простой вариант – стаканный тип опоры дома. Каждый такой «стакан» будет удерживать определенную колонну, благодаря чему не будет общей нагрузки на пол, кроме того, Вы получите огромную экономию строительного материала. Нужно отметить, что под стены все равно придется сделать ростверк, он может выполнять практически по всей толщине стены, но учитывайте небольшое отклонение.
Расчет
Чтобы рассчитать монолитное перекрытие из профнастила для коттеджа или частного дома, нужно воспользоваться услугами профессионала. Конечно, сейчас существует множество программ (Автокад, СолитВоркс, Компасс), которые могут помочь Вам в этом деле, но нет гарантии, что их подсчет и смета точно будут соответствовать действительности, у программы ведь нет системы «один лист сломался», или «мешок цемента смешали с большим количеством песка».
В свою очередь мы хотим дать несколько рекомендаций по подсчету затрат на монолитку:
- Вам понадобятся точные размеры помещения, которое перекрывается, для этого нужно подготовить чертеж, можно в формате dwg, размеры которого полностью соответствуют реальным данным.
Кроме того, необходимо использование технологической карты, это поможет дисциплинировать процесс;
Фото — Технологическая карта
- Безбалочное перекрытие подойдет только для небольших конструкция или помещений с прочными стенами, у которых высокие показатели жесткости. Несмотря на его низкую стоимость, оно не отличается прочностью. В таком случае нужно работать металлическим профнастилом с большими ребрами жесткости – от 20 мм. Это кровельные марки: НС35, НС100 и т.д.
- Далее нужно рассчитать нагрузки от перекрытия, этот показатель может быть не точным, но допускается погрешность в 0,5 кг. Исходя из этого показателя, Вы сможете подобрать необходимые размеры поперечных сечений балок;
- Чаще всего специалисты используют квадратные и круглые трубы для сооружения колонн, и швеллеры, и двутавры для перекрывающих балок. Конечно, Вы можете самостоятельно подобрать по своим потребностям размеры сечений;
- Далее нужно проанализировать вид используемого профнастила.
Если Вы применяете кровельный профнастил с высокой гофрой, то расстояние между балками будет большое. В том случае, если Вы используете стеновой материал для создания перекрытия, то нужно сделать маленькое расстояние между балками;
- Также огромную роль играет толщина профнастила, от этого показателя напрямую зависит несущая способность материала, к примеру, если нужно перекрыть поверхность, где у балок шаг 3 метра, нужно использовать профильный лист толщиной около 0,8 или 0,9 мм. Проектированию на этом этапе нужно уделить особое внимание, иначе при неправильном подборе длины и ширины, настил начнет изгибаться под давлением бетонного раствора и силы тяжести, впоследствии он деформируется, возможно, даже обрушиться;
- У многих строителей возникают вопросы касаемо крепления листов, ведь считается, что саморезы подходят только для установки профильного листа как материала для покрытия крови. Это не совсем верно. В любом случае мы не советуем использовать в работе гвозди, т.к.
они негативно влияют на несущие способности, понижают геометрическую точность и нарушают целость профиля, что последствии может стать причиной ускоренного разрушения перекрытия. Чтобы не допустить прогиб, нужно применять заклепки и строительные шурупы через каждые 20 см. Если Ваше перекрытие шириной около 10 метров, то понадобится устанавливать крепежные детали чаще;
- Стандартное крепление профиля осуществляется при использовании усиленных саморезов, чаще всего с геометрическими показателями 5,5х32 (еще их называют «буровые», «бронебойные», «жесткие»). Эти детали помогают прочно установить профнастил своими руками, гарантировать жесткость и точность монтажа, кроме того, они могут просверливать отверстие без сверла.
- Крепление осуществляется по волнам, т.е. во впадинах профильного листа. Это помогает обеспечить высокую жесткость и фиксировать расположение профильных оснований. Вам в любом случае нужно будет создать узлы (стыки листов), в данном случае делается нахлест в 40-60 мм, монтаж осуществляется при помощи саморезов длиной в 25 мм, а диаметром шапочки – 5,5.
Шаг крепления – 40 см;
Устройство монолитного перекрытия по профнастилу не обходится без армирования, цена которого зачастую выше, чем монтаж всей кровли. Специалисты советуют использовать арматуру с данными А 400С, диаметром сечения 10,8 мм. Такая толщина является достаточной для того, чтобы обеспечить перекрытию технологическую несущую прочность и жесткость.
Монтаж арматуры на профильный лист отличается особой технологией: трубы устанавливаются в каждое углубление. После они фиксируются специальными строительными зажимами, крепится к ребрам жесткости. Эти строительные арматурные скобы можно сделать самому из той же арматуры, только понадобятся специальные приспособления для гибки металла и шаблоны, по которым нужно создавать определенную форму.
Фото — Армирование перекрытияСамое важное замечание – нужно заливать бетоном арматуру таким образом, чтобы между листами было 2-4 см раствора, только так Вы обеспечите нужную несущую способность перекрытия.
Заливка бетона
Очень важно бетонное покрытие, его показатели являются основными в создании перекрытия профнастила. Нужно отметить, что минимальное покрытие бетоном железобетонных конструкция на основе профнастила, должно составлять не меньше 7 см. Заливка осуществляется по горизонтальным балкам, изначально покрываются впадины профильного листа, после заливается вся площадь.
Помните, что работать желательно в ускоренном темпе, т.к. профильный лист очень быстро нагревается, и сушит бетонное покрытие, как говорит строительный форум, это значительно усложняет течение работ.
28 Март 2014 Автор: Владимир Бакаев
www.proprofnastil.ru
монолитное перекрытие по профлисту- опалубке
Частный строитель может отступать от стандартных решений. Так, привязка к конфигурации и размерам внутренних помещений отошла в прошлое, уступая новым технологиям. Монолитное перекрытие по профлисту позволяет закрыть любую площадь, даже если она обладает овальной формой.
Отличительные характеристики
Технология ведения работ не потребует серьезных организационных и финансовых издержек. При установке монолитного перекрытия по профнастилу реализуется дополнительный спектр преимуществ:
- система не требует монтажа опалубки и собирается относительно просто, что под силу даже новичкам;
- более низкий вес по сравнению с традиционными конструкциями, что сокращает нагрузку на фундамент;
- профнастил становится частью перекрытия и выполняет функции основного армирующего каркаса;
- готовое покрытие может быть покрыто гипсокартоном или остаться в первоначальном виде;
- заливка рабочего раствора менее трудоемкая;
- конструктивная толщина перекрытия может варьироваться в зависимости от зон применения, для чего требуется расчет;
- более сжатые сроки работ;
- готовая плита не уступает по прочностным характеристикам остальным аналогам;
- возможность использования различных разновидностей и марок профиля;
- огнестойкость.
Закладные детали производятся из металла и способствуют равномерному распределению нагрузок. При монтаже необходима реализация сварочных работ
Монолитное перекрытие по профнастилу — подготовка
Готовое покрытие одновременно является полом вышележащего помещения или потолком той комнаты, которая находится ниже, — это и несущая, и ограждающая конструкция.
Качество возведения монолитной плиты влияет на безопасность эксплуатации всего дома, поэтому так важно провести соответствующий спектр подготовительных мероприятий:
- расчет несущей конструкции и несущей способности. Ошибки, допущенные на этом этапе, ведут к провисанию плит на длинных пролетах, увеличению толщины плиты, после чего следует рост трудозатрат и финансовых издержек;
- расчет материалов;
- для опоры перекрытия необходимо предусмотреть специальные закладные и «карманы» в стенах и столбах, что должно быть отмечено в чертеже.
Рекомендации по проектированию
Чтобы правильно высчитать толщину плиты, необходимо учесть следующее:
- расположение перегородок — даже облегченная конструкция из гипсокартона создает нагрузку 50-70 кг/м²;
- не стоит забывать про полезную нагрузку от оснащения помещения.
В частном строительстве принимается на 150 кг/м²;
- запас прочности должен превышать проектное значение на треть;
- установка вертикальных стержневых анкеров позволит получить надежное сцепление профнастила с бетоном. Дополнительные элементы привариваются к полке прогона при монтаже;
- подробные рекомендации по проектированию монолитных перекрытий и расчетам указаны в стандарте СТО 0047 -2005.
Максимальная толщина монолитного перекрытия варьируется в пределах 200-250 мм, минимальная – 50-60 мм.
Технология
Устройство монолитного перекрытия по профнастилу может быть реализовано следующим образом:
- размещение конструкции на бетонных или металлических балках (швеллер/двутавр) с шагом 3.0 м;
- монтаж на внутреннюю полку двутавра, шаг кратен длине листа, например, 1.2-1.5 м;
- строительство без поддерживающих балок.
Ведение работ
Мастер должен учитывать указанную последовательность действий, если он создает монолитное перекрытие своими руками
Укладка профнастила на поддерживающие балки:
- согласно чертежу, в карманы или закладные укладывается двутавр.
Закладные опорные уголки применяются при ведении работ на бетонных колоннах или стенах;
- на двутавр устанавливается профилированный лист, гофра должна быть ориентирована расширением вниз. При работе используются саморезы. Крепление производится на стыках и в местах привыкания к балкам;
- в каждое ребро «опускается» продольная арматура (шаг 190-200 мм) и связывается с поперечным прутком, размещенным поверх листа вертикальными отрезками. Величина готовых ячеек 150-150 мм;
- между балок равномерно монтируются подпорки, что позволит избежать прогиба профлиста;
- реализуется заливка;
- карманы или закладные замоноличиваются;
- спустя 25-30 суток подпорки демонтируются и ведутся дальнейшие работы.
Укладка на внутреннюю полку двутавра:
- на закладные или в карманы опираются двутавры;
- на внутреннюю полку балки выкладывается материал. Укладка реализуется по длине листа, то есть гофрами поперек пролета балок.
Конструкция фиксируется саморезами;
- закладывается арматура и реализуется заливка на всю толщину двутавра. Допустима заливка по секциям.
Установка без поддерживающих балок
Монтаж осуществляется с опорой профнастила и арматуры на стены с временными поддерживающими подпорками и закладные колонны. Конструкция позволяет рабочим перемещаться по пролетам и удерживает вес заливки.
Последовательность действий:
- лист фиксируется на закладных анкером по металлу;
- арматура приваривается к закладным и колоннам во всех точках соприкосновения;
- перекрытие не должно содержать отверстий. Монолит должен размещаться от стены до колонны или между колоннами не прерываясь;
- как залить перекрытие? Рекомендовано заливать бетон за один раз.
Двутавр – это стандартный профиль, используемый при возведении конструктивных элементов. Сечение балки напоминает букву «Н», что обеспечивает высокую прочность и жесткость, однако, уступает швеллеру по устойчивости к скручиванию
Этот тип организации работ целесообразно применять при строительстве перекрытий между этажом и чердаком, что обусловлено меньшими нагрузками.
Выбираем материал
Профнастил – это гофрированный лист, выполненный из оцинкованной стали, на которую может быть нанесено дополнительное покрытие.
В продаже могут быть представлены материалы с указанной маркировкой:
- «Н» — несущий профлист для кровли и перекрытий;
- «НС» — несущий для настилов и стен;
- «С» — для стен.
Расшифровка маркировки осуществляется указанным образом.
Для товара Н35-1000-0.7:
- «Н» — тип профлиста:
- 35 – высота профиля (волны или трапеции), мм;
- 7 – толщина металла, мм;
- 1000 – ширина (рабочая/полезная), мм.
Для строительства монолитных перекрытий выбор должен быть следующим:
- маркировка «Н» (обладает высокой несущей способностью), при строительстве менее ответственных конструкций используется профлист «СН»;
- если длина пролета менее 5.50 м, минимальная толщина принимается, как 0.
80 мм;
- если длина пролета более 5.50 м – 0.90 мм;
- арматурный пруток d0-12.0 мм;
- бетон не ниже М300;
- саморезы М5.5 х 32.0/35.0 мм – фиксируют профлист на несущих балках;
- для технологии монтажа на несущих металлических балках – двутавр 12.
Можно отдельно отметить такой материал, как профлист Н60. Его использование целесообразно, если конструкция будет принимать высокие эксплуатационные нагрузки.
Цена
Если профессиональная бригада занимается возведением монолитного перекрытие, цена складывается следующим образом:
- облегченные конструкции – от 4 т.р/м²;
- сплошной монолит 0.25 м – от 5 т.р/м².
Профлист Н60 может использоваться для монтажа перекрытий без монолитного бетона, неутепленных и утепленных стеновых конструкций, постоянных и временных ограждений
Реализация работ своими руками потребует меньших затрат, однако, расчетную часть рекомендовано доверить профессионалам, что потребует дополнительных издержек.
Перекрытия, возводимые по профнастилу, — это современное и оправданное решение для частого строительства. Технология доступна для освоения любому мастеру, не вызывает значительных затрат и сокращает сроки ведения работ.
Устройство монолитного перекрытия по профнастилу доступно в исполнении каждому-в этом можно убедиться из видео:
Книги по теме:
obetone.com
Технология монтажа перекрытия по профнастилу: советы профессионалов
Профлист — многофункциональный материал. Из него монтируют крыши и заборы, им обшивают стены и цоколь. Самый рельефный и прочный профнастил выбирают для бетонных перекрытий — из него делают несъёмную опалубку.
О том, что такое несъёмная опалубка из профилированного листа, мы расскажем в статье. Также вы узнаете:
- какие ещё виды опалубки бывают;
- где используют несъёмную опалубку в частных домах;
- как самому изготовить перекрытия и плиты для фундамента из профлиста и бетона;
- какие преимущества у бетонного перекрытия на основе профлиста.
Что такое несъёмная опалубка?
Для начала разберёмся, что такое несъёмная опалубка и для чего она нужна.
Несъёмная опалубка — это каркас для заливки строительного раствора. После заливки и высыхания раствора такую опалубку не снимают, она становится частью получившейся конструкции (монолитной плиты).
Несъёмная опалубка выполняет следующие функции:
- не позволяет смеси растекаться и «задаёт» ей определённую форму;
- усиливает получившуюся конструкцию.
Помните, как в детстве мы лепили фигурки из сырого песка с помощью пластиковых формочек? Пластиковая форма здесь играет роль опалубки. Если мы её не будем снимать, это будет несъёмная опалубка.
То есть мы монтируем опалубку, в которую заливаем бетон. Он высыхает и принимает форму опалубки. У нас получается монолитная плита, которая дополнительно усилена профлистом. Она хорошо переносит горизонтальные нагрузки.
В качестве несъёмной опалубки чаще всего используют несущий профлист. Он выдерживает вес бетонной заливки. А дерево для такой опалубки не годится — оно недостаточно долговечное и прочное.
Также опалубка может быть съёмной. Она выполняет только одну функцию — придаёт определённую форму бетонному раствору. Когда бетон высохнет, опалубку снимают. Её можно использовать неоднократно.
Но в этом случае профнастил почти не используют, потому что с ним много сложностей. Перед монтажом его надо смазать специальным составом, чтобы материал не прилип к бетону. Снимать его тоже надо аккуратно — если вы его повредите, опалубка получится одноразовой.
Где используется несъёмная опалубка
Если вы строите частный дом, несъёмная опалубка из профлиста — практически идеальный вариант. С её помощью вы сможете изготовить монолитные плиты перекрытия — межэтажные или на фундамент.
Чем они хороши?
Самое главное — их можно сделать своими руками прямо на стройке. Это сэкономит ваши деньги и время. Если, например, вы закажете плиты на заводе, вам придётся заплатить за доставку материалов и аренду подъёмного крана — это дорогое удовольствие, ценник может оказаться «космическим».
А может, участок со всех сторон окружён застройкой и к нему невозможно подъехать? Или он маленький и негде разместить подъёмный кран? Тогда оптимальным решением будет монтаж плит перекрытия из профнастила и бетона на месте строительства.
Какой взять профлист для несъёмной опалубки
Для изготовления несъёмной опалубки используйте только несущий профлист с высотой волны не менее 60 мм и дополнительными рёбрами жёсткости. Если вы возьмёте менее рельефный профнастил, он прогнётся под весом бетонной заливки и перекрытие получится неровным.
Для несъёмной опалубки выбирайте профнастил следующих видов (все эти варианты есть в «Металл Профиль»):
Цифра в названии марки профлиста означает высоту волны: 60, 75 или 114 мм. Буква «Н» сообщает, что профнастил несущий, т. е. он может выдерживать большой вес.
Эти марки профлиста производятся из стали увеличенной толщины — от 0,5 до 1 мм. Для опалубки выбирайте материал толщиной от 0,6 мм.
Заливаем межэтажное перекрытие по профнастилу: порядок действий
Предположим, что каркас из металлических балок — основных опор — готов. Рассказываем, как сделать межэтажные перекрытия из профнастила и бетона:
- Между металлическими балками монтируем временные деревянные подпорки из бруса 100х50 мм. Они не позволят профлисту деформироваться.
- На балки укладываем профнастил поперёк пролёта. Широкие гофры материала направлены вниз. Листы монтируем на 1-2 волны внахлёст.
- Фиксируем профнастил на несущих балках анкерами, которые для надёжности привариваем к каркасу. Листы скрепляем между собой саморезами или заклёпками.
- По периметру опалубки ставим деревянные доски-ограничители — они не позволят бетонной смеси перелиться. Если между досками есть щели — заделываем их монтажной пеной.
- Укладываем на профлист арматуру и арматурную сетку. Толщину и количество металлических стержней выбираем на этапе проектирования.
Сначала укладываем арматуру вдоль «подошв» волн профлиста. Используем пластиковые подпорки — они приподнимают стержни примерно на 20 мм и не позволяют им сдвигаться.
Внимание: на 1 «подошву» волны используем 1 стержень арматуры.
На верхние волны профлиста укладываем сетку из арматуры с ячейками 200х200 мм. Её можно купить или сделать самостоятельно из арматуры толщиной не менее 3 мм. Стыки стержней свариваем либо скрепляем проволокой.
Внимание: сетку укладываем на пластиковые подпорки высотой более 15 мм. - Очищаем от грязи и пыли профлист и арматуру.
- Заливаем опалубку бетоном с помощью бетононасоса или вручную — «проходимся» вдоль каждого прогиба профлиста. Заливка должна перекрывать армирующую сетку и быть выше волны профнастила на 50 мм или более — в зависимости от проекта.
Заливку осуществляем за один заход — старый бетон не должен смешиваться со свежим, иначе между ними образуется «шов», который снижает прочность монолита.
Внимание: бетонировать опалубку рекомендуется при температуре выше +5о. При более низкой температуре надо использовать противоморозные добавки, а это приведёт к лишним расходам. - Выравниваем бетон гладилкой.
- Уплотняем бетон виброрейкой — удаляем из него пузырьки воздуха.
- Дожидаемся, пока бетон «схватится». В зависимости от погоды, это может занять 2-4 часа.
Внимание: чтобы бетон высох равномерно и в стяжке не было трещин, его надо увлажнять. Когда на его поверхности образуется корка, начинаем поливать бетон водой. Насколько часто и как долго это нужно делать — указано в нормативном документе для конкретной марки бетона. - Ждём, пока бетон наберёт прочность (обычно это занимает 28 дней).
- Убираем временные подпорки и деревянную опалубку по краям.
- Если поверхность высохшего бетона неровная, обрабатываем её шлифмашиной.

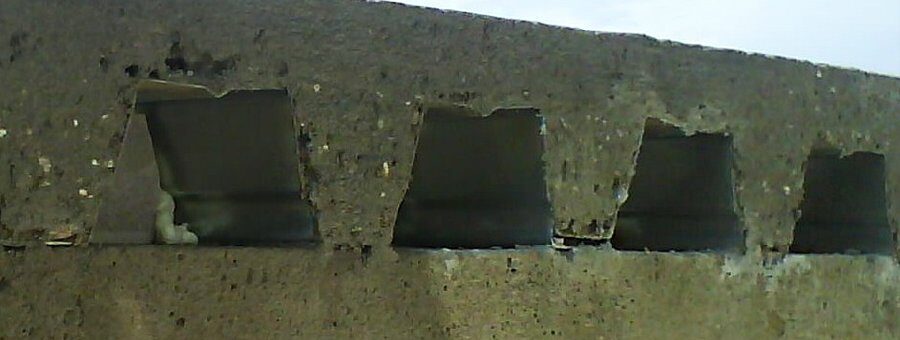

У нас получилась монолитная плита. Так она выглядит в разрезе:
Её верхняя часть будет полом, а нижняя — потолком. Сверху мы плиту отшлифовали, но снизу видны волны профлиста. Такой потолок в жилом доме будет выглядеть слишком индустриально.
Как сделать его более эстетичным? Всё просто: обшейте профлист гипсокартоном либо сделайте натяжной потолок.
Изготавливаем монолитную плиту на фундамент
Если мы делаем монолитную плиту из профлиста и бетона на фундамент — технология практически не отличается. Разница только в начале работ: заливаем фундамент, ждём, пока строительный раствор высохнет, шлифуем бетон. Дальше всё так же: укладываем на готовый фундамент профнастил, фиксируем листы и т. д.
В итоге у нас получится монолитный пол с несъёмной опалубкой из профлиста.
Преимущества монолита с несъёмной опалубкой
Если мы говорим о частном строительстве, то монолитная плита из бетона с профлистом выгоднее, чем железобетонная. Объясняем, почему:
- Нужно меньше бетонной заливки и арматуры.
- Монолитная плита легче, а значит, не надо усиливать фундамент.
- Трудозатраты уменьшаются, а скорость работ увеличивается.
Монолитная плита дешевле железобетонной, её легче монтировать, при этом она более устойчива к горизонтальным нагрузкам.
Итог
Мы убедились, что монолитные конструкции с несъёмной опалубкой из профлиста — функциональный современный материал. Узнали, как сделать перекрытие из профлиста с бетоном самостоятельно. Это несложно, главное — правильно рассчитать на этапе проектирования количество арматуры и толщину заливки.
Просто следуйте нашим рекомендациям — и у вас всё получится!
В статье упоминаются категории:
расчет перекрытия из бетона и профлиста, армирование. Чертежи монолитного бетонного перекрытия
Создание перекрытий на основе профнастила на сегодняшний день является крайне популярным и довольно востребованным. Причина – материал имеет большое количество сильных сторон и преимуществ, если проводить сравнение с аналогичными решениями. К примеру, с профлистами легко работать. Их масса будет меньше, чем у иных конструкций. Они отличаются долговечностью и могут быть применены для разных частей постройки – для формирования кровли, установки ограды, как перекрытие второго этажа дома.
Особенности
Бетонное перекрытие по профнастилу не может обойтись без заливания и использования опалубок. Но оно позволяет за короткий срок сформировать монолитную конструкцию из бетона для потолка без каких-либо дополнительных работ отделочного типа или доработок.
Опорными элементами подобной цельной плиты, забетонированной на профнастиле, могут являться различные материалы, среди которых бетон, стены из кирпича, каркас, что выполнен из стали или железобетонное покрытие. Добавим, что монолитные системы такого типа часто имеют разное устройство. Обычно они бывают:
Первая категория делается с использованием сплошной плиты, опирающейся на колонны. А вот вторая категория обычно делится на две группы.
-
С плитами по профнастилу. Тогда каркасом будут балки с опорой на колонны. Обычно пролет имеет размеры 4-6 метров. Толщина плиты полностью варьируется от нагрузок, что будут оказываться, и габаритов.
Но обычно речь идет о показателе в диапазоне 6-16 сантиметров.
- С балками второстепенного типа, помимо плит. Тут плитная толщина будет не больше 12 сантиметров. Стоимость монолита, естественно, будет выше. Да и затрат времени и труда на обустройство тут будет больше.
Профнастил сам по себе имеет немало плюсов.
-
Невысокая стоимость. Его считают одним из наиболее доступных стройматериалов.
-
Устойчивость к коррозионному воздействию. При создании листов их покрывают специальным составом против коррозии. Благодаря этому их долговечность повышается до 30 лет.
-
Небольшая масса.
Вес профлиста составит не более 8 кг, что серьезно снижает нагрузку на несущие конструкции.
-
Материал хорошо подвергается обработке, и его крайне легко устанавливать.
-
Имеет отличный предел огнестойкости, не выделяет каких-либо неприятных запахов и опасных веществ.
-
Отличный внешний вид. Можно подобрать профилированный оцинкованный лист любых габаритов и цветовой гаммы, что дает возможность сделать его гармоничным элементом экстерьера.
-
Механическая и поперечная прочность. Такой материал, как профнастил, выдерживает довольно серьезную нагрузку, что крайне актуально при создании кровли.
-
Материал довольно устойчив к воздействию природных и атмосферных факторов, перепадам температур, а также воздействию кислот и щелочи.
-
Профлисты отличаются универсальностью и применяются в разных сферах промышленности и жизни.
-
Удобная перевозка и хранение. Перевозить профнастил легко и удобно, а хранить его можно довольно длительное время.
Подбор материалов
Если говорить о подборе материалов с использованием профлистов, то обычно к ним выдвигают два основных требования. Первое – высокая надежность профлистов. Второе – их максимальная прочность. Следует понимать, что профиль должен быть таким, чтобы после заливки жидкого бетонного раствора он мог выдержать ее массу. Когда он подсохнет и наберет прочность, то уже будет удерживать собственную массу.
Отметим, что профлисты не очень хорошо демонстрируют сцепку с бетоном и поэтому в монолитном перекрытии практически участия не принимают.
Для улучшения сцепки по профилю осуществляется нанесение рифов. Так называют спецнасечки, что позволяют профлисту и бетону стать единым целым, а металл при этом будет выступать арматурой внешнего типа.
Для перекрытий должны применяться профлисты, где присутствуют дополнительные ребра жесткости. Определить этот параметр можно по профильной высоте. Для рассматриваемых целей можно применять листы, где волновая высота не меньше 6 см, а толщина – от 0,7 миллиметра.
При подборе материалов подобного вида для монолитных перекрытий требуется принимать в расчет, каким образом изделие будет применяться. Если это будет перекрытие для чердака, то оно испытывает меньшую нагрузку, нежели межэтажное. Поэтому для чердака можно применить профили, что имеют более низкие прочностные и жесткостные характеристики.
Расчет перекрытия
Что касается расчета, то к проекту обязательно должны быть составлены чертежи, которые выполняют профессиональные технологи. Следует принимать во внимание размеры постройки, шаг монтажа балок поперечного характера, их габариты, колонны, нагрузочные характеристики, показатели профлиста несущего типа. Важно учесть, что каждое изделие вдоль собственной длины должно иметь 3 опорные балки. При понимании нагрузки проводится расчет плитной высоты и арматурного сечения.
Толщину плиты следует определять, опираясь на пропорцию 1: 30, что будет зависеть от пространства между балками поперечного типа. Монолитная плита из бетона может отличаться толщиной 7-25 сантиметров. Исходя из массы монолитного перекрытия осуществляется расчет вида и количества колонн из металла, характеристики фундаментного основания, тип балок, показатель нагрузки на 1 колонну. Глубина волн листа профиля обуславливает частоту монтажа балок из-за увеличения веса бетонного состава в профильных углублениях.
Снижение пролетного шага дает возможность избежать возможного прогиба листов. Следует также учитывать массу дополнительной полезной нагрузки, которую может принимать перекрытие межэтажного типа.
Из этого показателя проводится расчет балочной длины и поперечного сечения. В основном на сегодня все эти расчеты проводятся с применением специального программного обеспечения на компьютере.
Технология обязательно предусматривает, что расчет перекрытия должен быть максимально точным, вплоть до миллиметров. А также необходимо учитывать нагрузки, что формируются перекрытием по профлисту.
Монтаж
В процессе монтажа колоннами тут могут выступить трубы из металла, имеющие сечение квадратного либо круглого вида. А для балок берут швеллеры из металла и двутавровые изделия. Крайне тщательно необходимо отнестись к подбору профнастила для перекрытий. Исходя из категории подбираются приемлемое балочное сечение и шаг укладывания. То есть меньший шаг необходим для металлопрофилей с большей высотой. А для высокоточного расчета межбалочного шага можно поговорить с работником компании-производителя профнастила.
Можно даже показать пример проведения верных расчетов. Например, межбалочный шаг укладывания – 300 сантиметров. Был куплен профнастил типа ТП-75 с листовой толщиной 0,9 миллиметра. Для поиска необходимой длины материала следует принять в расчет его опору на 3 балки. Это даст возможность избежать листового прогибания.
Осуществлять закрепление листов с балками лучше 32-миллиметровыми саморезами, которые еще именуют бронебойными. Подобные крепления отличаются наличием бура усиленного типа, что позволит сделать швеллеры без необходимости привлечения дрели. Крепления выполняются на стыке балки с профлистом. Если осуществляется укладка изделия на 3 балки, то оно должно закрепляться к ним в 3-х точках, а если на 2 – то в 2-х точках соответственно. Тут возможно применить вышеупомянутые бронебойные саморезы, но 25-миллиметровые. Шаг между их размещением должен составлять 400 мм. Это будет последний шаг процесса опалубки.
Следующий этап – армирование плиты. Этот процесс даст возможность усиления одного материала за счет другого, что имеет большую прочность. Армирование профнастила осуществляется проволокой. Подобный каркас, который будет располагаться внутри конструкции, позволит бетону выдерживать большие нагрузки. Структура объемного типа формируется прутьями продольного типа с толщиной 12 миллиметров. Их укладывают по каналам профлистов.
А вот элементы каркасного типа обычно соединяются проволокой из стали.
Иногда это даже делают с применением сварки, но такой способ встречается сравнительно нечасто.
После проведения армирования можно спокойно начинать укладывание бетона. Не следует делать толщину заливания более 80 миллиметров. Лучше всего будет использовать состав марки М-25 или М-350. Но перед заливкой требуется произвести подготовку профнастила. А точнее, требуется смонтировать под него доски, чтобы не допустить просадки под тяжестью бетонного состава. Подобные опоры следует убирать сразу, как бетонная масса высохнет.
Следует добавить, что бетонирование лучше произвести за одну попытку. Но если площадь работ очень велика, и нет уверенности, что за сутки можно с этим справиться, то тогда лучше осуществлять заливку по пролету.
Время высыхания бетонной массы будет зависеть от погоды и температурных показателей. Если погодные условия хорошие, и довольно тепло, то процесс займет не более 10 дней. Кстати, если стоит жара, то требуется постоянное увлажнение бетона. Если работы проводятся в холодное и сырое время года или зимой, то срок процесса высыхания увеличивается до 4-х недель.
Как делать перекрытие по профлисту, смотрите в видео ниже.
Бетонирование перекрытий по профнастилу: подготовка, монтаж
Монолитное перекрытие из профлиста и бетона — это несущая и отграничивающая конструкция, поскольку она одновременно выступает потолком ниже расположенного помещения и полом для комнаты выше. Требования к ее возведению высокие, она отвечает за безопасность всего здания в целом. Перекрытие представляет собой цельный монолит, состоящий в разрезе из балки, профнастила, арматурной сетки и бетонной стяжки. Выполнение такого межэтажного перекрытия оправдано в индивидуальном строительстве и доступно для реализации начинающему работнику.
Профнастил — это оцинкованный, собранный в гофру лист стали.
Преимущества бетонного перекрытия по профнастилу
К достоинствам выбора такого типа межэтажных конструкций можно отнести следующие:
- Готовая монолитная плита по своим характеристикам не уступает другим вариантам перекрытий.
- Пожаробезопасность.
- Актуальность для зданий с каркасом из металла.
- Каждая составляющая такого перекрытия может подбираться отдельно, а толщина плиты — варьировать в зависимости от преследуемых целей.
- Профнастил выполняет функцию основы арматурного скелета.
Снижение затрат
Использование профнастила позволяет не монтировать опалубку, что снижает временные затраты.
- Технология не требует создания опалубки. Роль ее несъемного аналога играет металлический профилированный лист.
- Простота монтажа, доступная ценовая политика, короткие сроки выполнения работ.
- Практически безотходное решение.
- Легкость транспортировки материалов.
- Возможность опоры на маловесный несущий каркас, без опасений применяются пено- и газоблоки.
- Поверхность, являющаяся потолком, сразу готова к эксплуатации или по желанию может быть задекорирована гипсокартоном.
- Низкий вес профлистов снижает нагрузки на фундамент, при этом сохраняется высокая прочность перекрытия.
- Гребни профнастила значительно снижают расход бетона и арматуры.
Подготовка и расчет
Установку можно начинать после тщательной разработки проектной документации. Она основывается на правилах СНиП 11—23—81 и СНиП 2.03.01—84*, Стандартах организации 0047—2005, где изложены требования к бетонным, железобетонным и стальным конструкциям. Чертежи и расчет достаточно сложны, поэтому рекомендуют обращаться к профессиональным проектировщикам, а те, в свою очередь, пользуются специальными компьютерными программами.
Основные моменты, которые учитываются в проекте при расчетах включают следующие:
Создавая план монолитного перекрытия необходимо рассчитать толщину плиты и ширину шага.- Толщина плиты перекрытия (Н) вычисляется по формуле: H = L:30, где L — длина пролета. Например, для пролета длиной 3 метра бетон заливают слоем не менее 10 см.
- Прочность перекрытия должна быть выше рассчитанной нагрузки в проекте на 1/3.
- Просчитывание несущей способности учитывает габариты сооружения, ширину шага, эксплуатационную нагрузку (вес перегородок, оснащения помещения).
- Исходя из нагрузочных прикидок подбирают и рассчитывают стройматериалы — тип профнастила, глубина его волны, диаметр сечения арматуры.
- В чертежах должны быть обозначены карманы, закладные ниши в стенах для профлиста.
Выбор компонентов
Межэтажное перекрытие из профлиста требует использования тяжелого бетона марки не менее М300 с классом прочности на сжатие В22,5. Смесь замешивают с мелкофракционным щебнем (до 5 мм). Необходима арматура с диаметром прута до 1,2 см, саморезы для фиксации несъемной опалубки на несущих опорах. Если в качестве несущего элемента используется металлическая балка, то нужен двутавр 12. Профнастил имеет маркировку. После буквенного указания типа профлиста идут числа, обозначающие высоту волны, толщину металла, рабочую ширину листа в миллиметрах. Эти характеристики подбираются в проекте на основе расчетов. Маркировка показывает:
- Н — для перекрытий и кровли;
- С — для стен;
- НС — универсальные.
Монтаж профнастила
Металлический каркас является одним из видов опоры, которая используется при монтаже профнастила.Этапность действий и необходимые материалы зависят от вида опор, на которых размещают перекрытия. Это могут быть:
- бетонные балки;
- металлический каркас;
- двутавр, установка на внутреннюю полку;
- монтаж без опорных балок.
Укладывая профлисты, надо учесть, что для одного листа требуется 3 точки опоры, иначе не исключено его прогибание. Ту же цель преследует уменьшение длины пролетов. Способ крепления листов обеспечивает надежность профнастила как опалубки. Листы фиксируют в точках прилегания к балке с шагом в 40 см и в нахлестах с промежутками в 25 мм, используя саморезы меньшего диаметра.
С целью ускорения работ мастера советуют применять дрель или шуруповерт для заглубления саморезов.
Особенности армирования
Этот процесс включает формирование внутреннего скелета путем укладки прутьев в углубления профлиста и наружного — по верхушкам волн, перпендикулярно нижним стержням. Таким образом получается объемная сетка из арматуры. Места пересечения вертикально связывают проволокой или сваривают. Металлические концы приваривают к опорам. Существуют и другие варианты армирования. Через просверленные перфоратором сквозные отверстия на верхушках волн профлиста проводится проволока с шагом в 1 метр. Затем сверху устанавливается арматурная сетка и вяжется с проволокой.
Заливка бетоном
Профлист укрепляют подпорками снизу, в центре пролетов, предотвращая их провисание при заливке бетонного раствора. Заливаемая поверхность очищается от мусора, смывается водой и дается время на просушку. Бетонирование проводят поэтапно — 1 пролет в день, но если площадь невелика, то — одномоментно. Вибрирование раствора в процессе заливки обязательно, используют глубинный вибратор. Подача смеси осуществляется шлангом из труб или бетоноводом. Укладку производят в шахматном порядке. Уплотнение завершают после проявления на поверхности цементного молочка. Далее приступают к выравниванию поверхности гладилками или методом железнения. По окончании работ перекрытие накрывают брезентом, периодически увлажняя в течение 1—2 недель (до 60% прочности). Через месяц бетон полностью окрепнет, тогда можно удалять подпорки.
Применение несъемной опалубки для плит перекрытий
В малоэтажном монолитном строительстве все чаще применяется несъемная опалубка – жесткая оболочка, которая после заливки бетона сцепляется с ним и становится неотъемлемой частью всей конструкции. Нет необходимости тратить время на демонтаж и деньги на смазку для его упрощения. Плюс ко всему хорошо обработанная внешняя поверхность опалубки удешевляет дальнейшие отделочные работы. Естественно, что такая эффективная технология стала использоваться и для плит перекрытия.
Оглавление:
- Особенности профлиста
- Монтаж профнастила
- Модули из пенополистирола
- Нюансы установки
Опалубка перекрытий в принципе немногим отличается от традиционных систем монолитного строительства. Просто вся конструкция располагается в горизонтальной плоскости, и максимальное давление бетона передается не на стенки, а на дно формы. Зато для опалубки плит расходуется меньше материалов благодаря небольшой толщине заливки. Нужна только сплошная поверхность, не позволяющая раствору стекать вниз, и невысокие бортики по периметру.
Но если просто смонтировать «лежачую» форму технически несложно, удержать вес бетонной плиты куда тяжелее. Чтобы обеспечивалась необходимая прочность и жесткость, съемная опалубка монтируется поверх целой системы балок и вертикальных стоек. К ним предъявляются определенные требования по соблюдению шага установки и количества опор, на которые должен равномерно распределяться вес перекрытия. Время монтажа от этого только увеличивается.
Несъемные формы позволяют немного сократить сроки проведения строительства, но и требования к ним иные. Такая опалубка продолжит свою работу на уже готовом объекте и будет вынуждена испытывать давление плиты постоянно. Потребуется от нее и долговечность, поскольку в процессе эксплуатации заменить ее не получится.
Жесткость опалубки и длительный срок службы перекрытия достигается подбором современных материалов. Для создания несъемных конструкций с нужными характеристиками сегодня используют профлист и полистирольные блоки.
Опалубка из профнастила
Несущий профлист для перекрытий сам по себе отлично удерживает вес бетонной плиты. Благодаря сложной геометрии тонкая оцинковка приобретает повышенную жесткость и успешно сопротивляется изгибающим нагрузкам. С той же целью профнастил изготавливают небольшой ширины, что сказывается на конечной стоимости, хотя и не в лучшую сторону.
Впрочем, далеко не каждый вид листового проката можно использовать для перекрытий. Здесь допускается применение только профиля марки Н (несущий) высотой от 57 до 114 мм с дополнительными ребрами жесткости. Толщина стали нормируется ГОСТом:
- для профилей Н57 и Н60 она составляет 0,6 мм;
- для Н75 и Н114 – 0,7 мм.
Выбор параметров гофры производят на основании прочностного расчета. Несущая способность профлиста сравнивается с тем давлением, которое на него оказывает толща бетона. Долговечность металлической конструкции обеспечивает антикоррозионное покрытие стали. Это может быть оцинковка или полимерное напыление, главное, чтобы на поверхности не было глубоких царапин и других повреждений.
Всем хороша опалубка из профнастила для плит, но от ее единственного недостатка просто так отмахнуться нельзя – в жилом доме гофрированное металлическое перекрытие будет выглядеть по меньшей мере странно. Вот и остается использовать такой замечательный материал только для промышленных металлокаркасных зданий: ангаров, складов и других производственных объектов.
Особенности монтажа
В роли опоры для профнастила выступают каркасные балки потолка. В идеале длина проката должна быть такой, чтобы крайние листы можно было уложить сразу на три точки. После этого между ними стелют остальные полосы с нахлестами в 1-2 волны, крепят саморезами и заклепками по швам.
Если опалубка плиты перекрытия по проекту не накрывает все помещение, боковые стенки для нее изготавливают из досок, а после схватывания бетона демонтируют. Армирование плиты выполняется по традиционной схеме и отличается только выбором подставок, удерживающих нижний пояс. Чтобы не поцарапать поверхность профлиста, нужно купить пластиковые фиксаторы-стойки с утолщенным низом (цена от 0,7 до 5 руб за штуку).

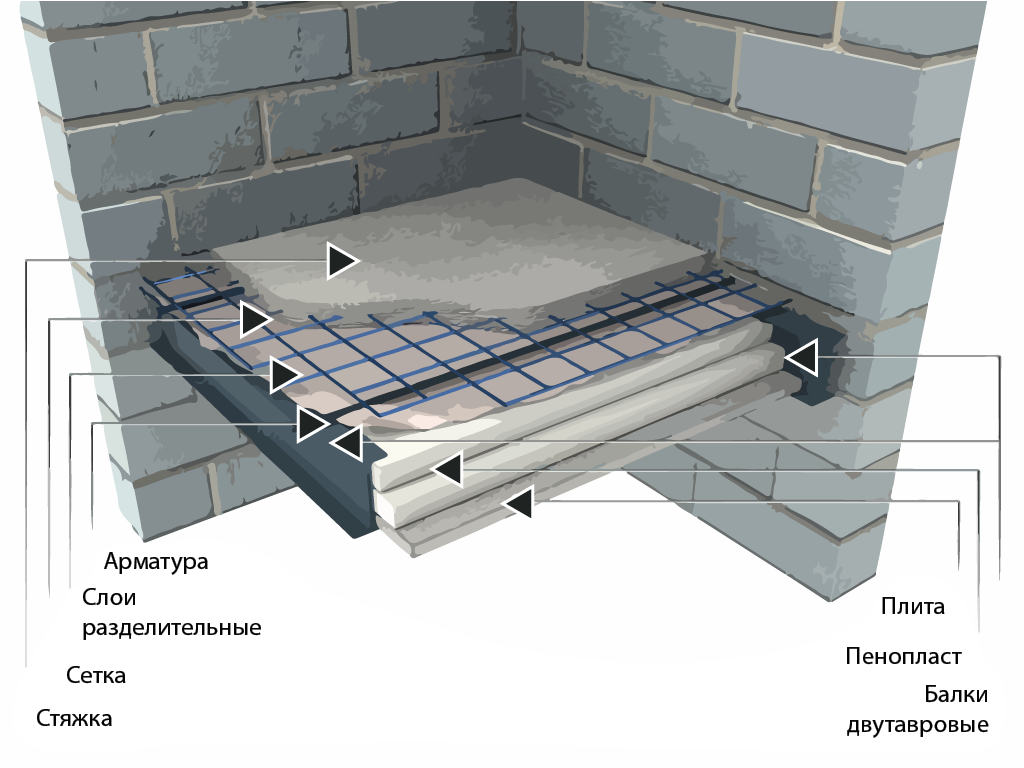

Пенополистирольные модули
Несмотря на кажущуюся хрупкость, несъемная опалубка из пенополистирола применяется чаще, чем профлист. Все дело в том, что она одновременно выполняет функции термоизоляции, поэтому позволяет создавать уже утепленные перекрытия.
Но достоинства пенополистирола этим не ограничиваются. Из полезных для монолитного строительства свойств также можно назвать:
- низкую звукопроницаемость;
- небольшой вес;
- хорошую обрабатываемость ручным инструментом;
- гладкую поверхность, пригодную к отделке.
Сквозные отверстия в полимерных формах увеличивают теплоизоляционные свойства пенополистирола и в то же время могут использоваться для прокладки внутренних инженерных систем. В плане долговечности ППС-модули тоже безупречны, но возвращаясь к вопросам прочности, отметим, что несъемная опалубка из пенополистирола не может похвастать нужными характеристиками. Стены, где полимерная оболочка просто не позволяет бетону растекаться, она еще удерживает, а вот перекрытие – уже нет.
Этот недостаток пенополистирола приходится чем-то компенсировать. Поэтому модули дополнительно усиливаются парными металлическими швеллерами.
Они и удерживают вес бетона с арматурой, пока плита не наберет собственную прочность.
Сборка опалубки

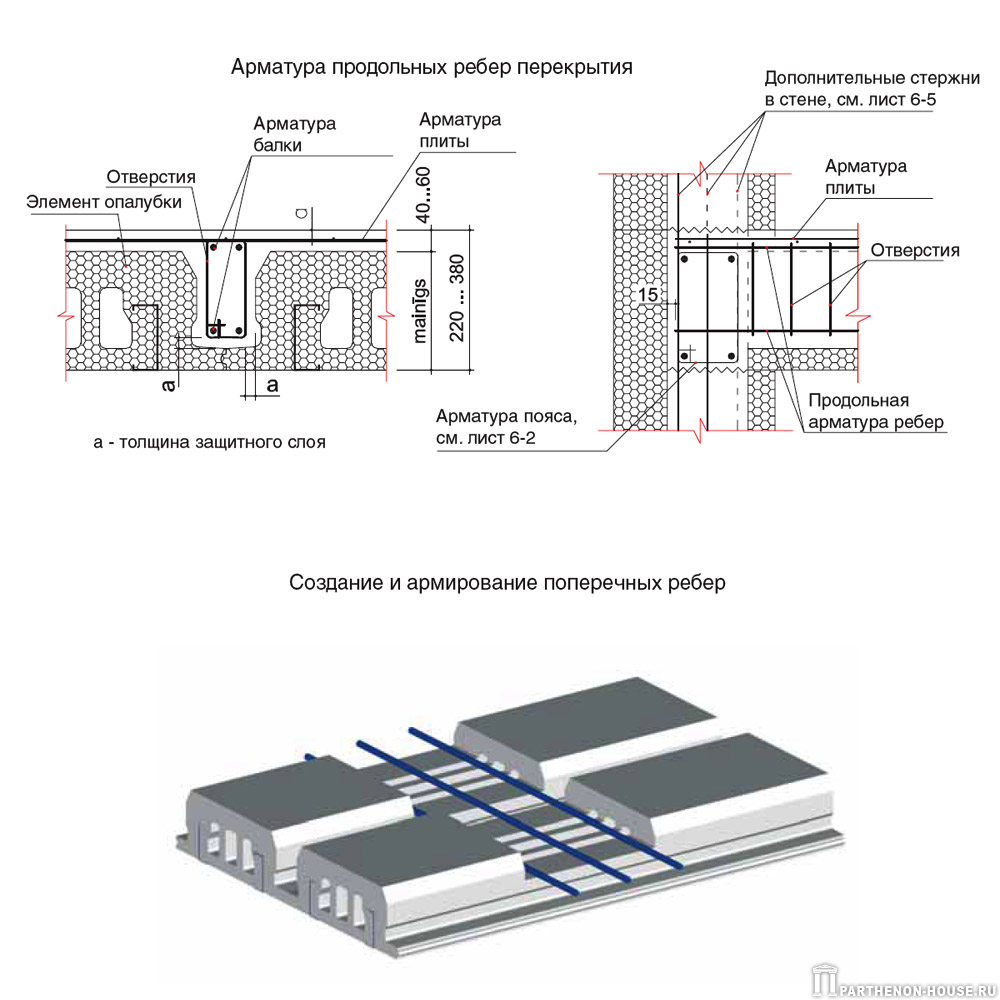

Легкая несъемная опалубка для межэтажных перекрытий упрощает строителям работу и снижает общую нагрузку на здание. Вот только особенности ее монтажа известны далеко не всем. И если с профнастилом особых вопросов не возникает – обычная конструкция, разве что рифленая – то к пенополистиролу многие даже не знают, как и подойти.
Причина в нестандартной конструкции блоков. Отдельные модули выглядят как небольшие подушки с раздавшимся основанием, в сборе же они и вовсе перестают походить на обычную опалубку. А ведь каналы между блоками из пенополистирола позволяют залить не просто перекрытие, а прочную ребристую плиту с армированием.
1. На время работы вдоль длинных стен нужно будет уложить прочные балки, чтобы собранная опалубка перекрытий не прогибалась по центру. Также потребуются временные вертикальные стойки.
2. В модули вставляются парные металлические швеллеры (их можно приобрести отдельно) – получаются этакие «бусы» на двух жестких осях.
3. Набранные ряды плотно укладываются поперек смонтированных балок, но основная нагрузка идет на несущие стены.
4. Когда несъемная опалубка собрана и готова к работе, в рядах модулей хорошо видны широкие желоба. В них укладываются связанные стержни арматуры d=8 мм.
5. Верх накрывается металлической сеткой с ячейками 100х100 мм.
При укладке бетона лотки превратятся в мощные ребра жесткости, а поверхность фактически в стяжку поверх утеплителя. Этажом ниже это будет выглядеть обычным ровным потолком, который легко поддается шпаклевке и чистовой отделке. Толщина заливки в самой верхней точке должна составлять не меньше 50 мм, но и слишком толстой ребристую плиту делать не нужно. Это позволит значительно сократить расходы на материалы, не потеряв прочности конструкции.
Ограничение: модульная несъемная опалубка для перекрытий в сборе может быть не более 12 м.
При этом металлопрофиль, на который нанизаны все блоки ряда, выбирают чуть длиннее – выпуск в 150-200 мм обеспечит опору на балки или ригели несущих стен.
Тип | Размер, м | Вес 1 м2, кг | Цена за шт, руб | Стоимость 1 м2, руб |
Профнастил Н75 | 3х0,8 | 10,5 | 820 | 342 |
Пенополистирольный модуль | 1х0,5 | 1,4 | 425 | 276 |
(PDF) Экспериментальные исследования на гофрированном стале-бетонной композитной плите
Građevinar 3/2015
233
233
Građevinar 67 (2015) 3, 225-233
экспериментальные исследования на гофрированной стальной бетонной композитной плите
[3] Джонсон, Р.: Композитная конструкция из стали и бетона: балки,
плиты, колонны и рамы для строительства, публикация Blackwell Scientific
, 1 (1994).
[4] Crisinel, M., Marimon, F.: Новый упрощенный метод проектирования
композитных плит, Journal of Construction Steel Research, 60
(2004), стр. 481-491., doi: http://dx.doi.org/10.1016/S0143-
974X(03)00125-1
[5] Burnet, M., Oehlers, D.: Соединители для сдвига ребер в композите профилированные плиты
, Journal of Construction Steel Research, 59 (2001), стр. 385-
403., doi: http://dx.doi.org/10.1016/S0143-974X(01)00038-4
[6] Чен, С.: Несущая способность композитных плит с различными торцевыми ограничениями
, Journal of Construction Steel Research, 59
(2003), стр.385-387., doi: http://dx.doi.org/10.1016/S0143-
974X(02)00034-2
[7] Патрик, М., Бридж, Р.: Конструкция соединения с частичным сдвигом
композитные плиты, Инженерные конструкции, 16 (1994) 5, стр. 304-322.
[8] Велькович, М.: Прочность композитных плит на продольный сдвиг,
Nordic Steel Construction Conference 95, Malmo-Швеция, 1995.
[9] Тенховуори, А., Лескела, М.: Сопротивление продольному сдвигу
композитная плита, Journal of Constructional Steel Research, 46
(1998), 1-3, стр. 228., doi: http://dx.doi.org/10.1016/S0143-
974X(98)00169-2
[10] Бернет, М.: Анализ композитных стальных и бетонных элементов на изгиб
, которые проявляют Соединение с частичным сдвигом, докторская диссертация,
Университет Аделаиды, Австралия, (1998).
[11] Макелайнен, П., Сан, Ю.: Продольное поведение нового листового профиля из стали
для композитных плит перекрытий, Journal of Constructional
Steel Research, 49 (1999), стр.117-128., doi: http://dx.doi.
org/10.1016/S0143-974X(98)00211-9
[12] Calixto, J., Lavall, A.: Поведение и прочность композитных плит
с ребристым настилом, Journal of Construction Steel Research, 46
(1998) 1-3, стр. 211-212.
[13] Райт, Х., Эванс, Х., Хардинг, П.: Использование профилированного листа
в конструкции пола, Журнал исследований конструкционной стали,
7 (1987), стр. 279-295. , doi: http://dx.doi.org/10.1016/0143-
974X(87)
-4 [14] Porter, M. , Ekberg, C.: Рекомендации по проектированию стальных плит перекрытий
, Journal of Structural Division, 102 (1976). ) (СТ 11), стр. 21-35.
[15] Портер, М., Экберг, К., Грайманн, Л., Эллеби, Х.: Анализ связи при сдвиге
стальных армированных плит, Журнал структурного отдела, 102
(ST 12), ASCE (1976), стр. 2255-2268.
[16] Портер, М., Экберг, К.: Исследование холодногнутых стальных настилов-
железобетонных плит перекрытий.В: Ю ВВ, редактор. Первая специализированная конференция
по холодногнутым металлоконструкциям. Ролла: Университет
Миссури-Ролла, (1971) стр. 179-85.
[17] Еврокод 4. Проектирование композитных стальных и бетонных конструкций —
часть 1.1: Общие правила и нормы для строительства, EN 1994-1-1:2001,
Проект № 3, Европейский комитет по стандартизации, Брюссель ,
2001.
[18] Ong, KCG, Mansurt, MA: Прочность на сдвиг композитных плит
, изготовленных из профилированного листа, Международный журнал
цементных композитов и легких бетонов, 1986, 8 (4) , стр. 231-
237., doi: http://dx.doi.org/10.1016/0262-5075(86)
-3
[19] Абдулла Р., Истерлинг В.С.: Новая оценка и моделирование
процедура горизонтального сдвигового соединения в композитных плитах, Журнал исследований конструкционной стали
, 65 (2009), стр. 891-899., doi: http://
dx.doi.org/10.1016/j.jcsr.2008.10 .009
[20] Портер, М., Экберг, К.: Рекомендации по проектированию плит перекрытий со стальным настилом
, Journal of the Structural Division, Proceedings, American
Society of Civil Engineers, Vol.102, № ST11, ноябрь (1976 г.), стр.
2133-2136.
[21] Гектор, К., Фернандо, М.: Экспериментальное исследование поведения при сдвиге
композитных плит в соответствии с Еврокодом 4, Журнал исследований строительной стали
, 82 (2013), стр. 99-110.
[22] Шен, Г.: Оценка эффективности новых гофрированных тиснений типа
для композитного настила, MSc. Диссертация Политехнического института Вирджинии
и государственного университета, Блэксбург, Вирджиния (2001 г. ).
[23] Tremblay, R., Rogers, C., Gignac, P., Degrange, G.: Переменные
, влияющие на сопротивление сдвигу композитного настила пола
системы, Материалы 16-й международной специализированной конференции
по холодногнутым стальным конструкциям, Орландо, Флорида, стр. 663-676,
(2002).
[24] Цалкатидис, Т., Авделас, А.: Односторонняя контактная задача в композитной плите
: Экспериментальное исследование и численная обработка,
Журнал исследований строительной стали, 66 (2010), с.480-486.
[25] Холомек, Дж., Байер, М.: Экспериментальное и численное исследование
составного действия железобетонной плиты, Стальные конструкции и мосты
, 40 (2012), стр. 143-147.
[26] Мистакидис, Э., Димитриадис, К.: Сопротивление изгибу композитных плит
, изготовленных из тонкостенного стального листа с углублениями или тиснениями
, Тонкостенная конструкция, 46 (2008), стр. 192- 206., doi:
http://dx. doi.org/10.1016/j.tws.2007.08.001
[27] Мохаммед, Б., Аль-Ганад, М., Абдуллахи, М.: Аналитические и
экспериментальные исследования композитных плит с использованием клинкера из пальмового масла
бетон, Construct build матери, 25 (2011) 8, стр. 3550-3560.
G1530
В этом Руководстве NebGuide описаны методы защиты от грызунов существующих и строящихся зданий.
Стивен М. Вантассел, координатор проекта по защите дикой природы
Скотт Э.Хюгнстром, специалист по дополнительным вопросам — Ущерб дикой природе
Деннис М. Ферраро, преподаватель дополнительных курсов
Ричард Р. Стоуэлл, инженер по охране окружающей среды животных
|
Грызуны, такие как крысы ( Rattus norvegicus ) и домовые мыши ( Mus musculus ), наносят серьезный ущерб конструкциям и содержимому домов, сельскохозяйственных построек и помещений для хранения кормов.Грызуны печально известны тем, что они поедают и загрязняют корма и хранящееся зерно, но лишь немногие владельцы домов осведомлены о том, как повреждение грызунами изоляции увеличивает счета за отопление и охлаждение (рис. 1) . Грызуны также являются переносчиками болезней, поражающих домашний скот и человека, таких как бруцеллез, лептоспироз, сальмонеллез, дизентерия свиней, токсоплазмоз, трихинеллез и туберкулез.
Конструкция, защищающая от грызунов, — это первый и самый важный шаг в уменьшении ущерба, наносимого грызунами. Исследования показывают, что грызуны повторно проникают в строения через незащищенные отверстия в соответствии с программами борьбы с грызунами.
Эффективная защита от грызунов поможет остановить цикл контроль-повторное заражение, но владельцы недвижимости должны понимать, что защита от грызунов не гарантирует отсутствие грызунов в зданиях. Грызуны могут прогрызать новые входы или даже заноситься внутрь конструкции в коробке или приборе.
Таким образом, обсуждаемые здесь методы следует рассматривать как часть общей комплексной программы борьбы с вредителями (IPM), которая включает в себя мониторинг, санитарию и контроль популяции.
Физические способности крыс и мышей
Чтобы предотвратить проникновение грызунов, необходимо понимать их возможности.Например, крысы и мыши могут:
- бегать или взбираться по электрическим проводам, веревкам, кабелям, лианам, кустам и деревьям, чтобы попасть в здание;
- карабкаются практически по любой шероховатой вертикальной поверхности, такой как дерево, кирпич, бетон и выветрившийся листовой металл;
- ползать горизонтально вдоль труб, шнеков, конвейеров и трубопроводов; и
- прогрызают самые разные материалы, в том числе алюминиевые листы, дерево, резину, винил, пластик и бетонные блоки.
Кроме того, крысы могут:
- взбираться по внешней стороне вертикальных труб и кабелепроводов диаметром до 3 дюймов, взбираться по внешней стороне больших труб, прикрепленных к зданиям, упираясь в стену, и взбираться по внутренней стороне вертикальных труб диаметром от 1½ до 4 дюймов;
- подпрыгнуть вверх на 36 дюймов по вертикали и на 48 дюймов по горизонтали;
- упал с высоты 50 футов без серьезных травм;
- зарыться прямо в землю не менее чем на 36 дюймов;
- достигают до 13 дюймов вдоль вертикальных стен; и
- проплыть полмили в открытой воде, нырять через водосборники в водопроводе и путешествовать по канализационным трубам против сильного течения.
Домовые мыши могут:
- подпрыгнуть на 18 дюймов по вертикали;
- путешествуют на расстояние до 1,5 мили;
- висят вверх ногами на проводе экрана; и
- выживают и размножаются при температуре до 24 ° F, если доступны адекватные продукты питания и материалы для гнездования.
Отверстия и отверстия
Парные передние зубы (резцы) крыс и мышей слегка изогнуты внутрь, что затрудняет грызение круглых поверхностей размером более 7/8 дюйма, плоских или более твердых, чем железо (например, сталь).Таким образом, при попадании на шероховатую поверхность или край они могут быстро вгрызаться в большинство материалов. Уделите особое внимание обнаружению и закреплению всех структурных щелей. Крысам требуется лишь немного больше ½-дюймового зазора, чтобы войти; мышам требуется зазор чуть больше ¼ дюйма (рис. 2) . Не игнорируйте небольшие щели, так как грызуны могут быстро увеличить их.
Обычные отверстия расположены вокруг шнеков, труб и электрических кабелепроводов или кабелей. Мыши обычно попадают в сельскохозяйственные постройки через незащищенный конец металлического сайдинга (рис. 3) .Крысы и мыши могут быстро прогрызть резиновые или виниловые погодные упоры.
Рис. 2. Крысы могут проникать через отверстия диаметром до 1/2 дюйма; мыши могут использовать отверстия диаметром всего 1/4 дюйма. (Источник: Предотвращение и контроль ущерба дикой природе, 1994 г.). | Рис. 3. Мыши могут проникнуть в пространство стены, где торцы панелей металлического сайдинга открыты, прогрызая защитный экран или виниловую прокладку.Используйте бетон, угловое железо или прочную гидроизоляцию, чтобы заблокировать доступ грызунов. Фото Рекса О. Бейкера. |
|
ПРИМЕЧАНИЕ. В приведенной ниже информации предполагается, что в здании нет нежелательных животных. Если есть какие-либо сомнения относительно того, используется ли животным отверстие или щель, не закрывайте отверстие до тех пор, пока вид не будет должным образом идентифицирован и не будет принято решение о программе контроля. Несоблюдение этого совета может привести к дальнейшему повреждению конструкции и травмам.
Для предотвращения проникновения грызунов:
Сначала определите, подходит ли пустота для заполнения герметиком, чтобы остановить поток воздуха. Если ответ «да», используйте соответствующий герметик и подложку, чтобы остановить или уменьшить потенциальный поток воздуха через отверстие. Избегайте использования пены в местах, где она будет подвергаться воздействию солнечного света, так как ультрафиолетовый свет может повредить материал.
Таблица I. Рекомендуемые материалы для защиты от грызунов. |
Бетон: армированный — минимальная толщина 2 дюйма; не усиленный — 3 ¾ дюйма. |
Оцинкованный листовой металл: калибра 24 или больше.Решетки из перфорированного листового металла должны быть 14 калибра. |
Кирпич: толщиной 3 ¾ дюйма с заполнением швов раствором |
Ткань для фурнитуры (проволочная сетка): калибр 19, сетка 1/2 x 1/2 дюйма для защиты от крыс; 24 калибра, сетка 1/4 x 1/4 дюйма, чтобы исключить попадание мышей.![]() |
Алюминий: калибр 22 для рам и гидроизоляции; калибр 20 для пластин; 18 калибр для охранников. |
Во-вторых, установите защитный барьер (Таблица I) на зазор для предотвращения проникновения (Рисунок 4) .Для отверстий шириной менее ¾ дюйма, которые нельзя закрыть другими средствами, плотно вставьте в зазор медную или нержавеющую вату. В качестве временной меры подойдет грубая стальная вата, но со временем она заржавеет.
Вентиляционные отверстия и окна
Для закрытия вентиляционных отверстий и окон используйте оцинкованную метизную ткань, экран от града или сварную сетку. Добавьте поперечные перекладины, чтобы поддержать экран для больших проемов или там, где экран может подвергаться неправильному обращению. Также доступны экраны из нержавеющей стали для крышных вентиляционных отверстий грибовидного типа.Если проем является проходным, установите экран на откидной раме. ПРЕДОСТЕРЕЖЕНИЕ. Экран с размером ячеек менее ½ x ½ дюйма значительно снижает поток воздуха.
Экраны могут быть неприемлемы в животноводческих помещениях, где вентиляция уже недостаточна. В некоторых местах мелкоячеистый экран может забиваться пылью или льдом. Использование сетки размером ½ дюйма x ½ дюйма является разумным компромиссом между требованиями к вентиляции и защитой от грызунов.
Вентиляционные отверстия сушилок для белья требуют особого обращения, так как неправильное экранирование ускоряет накопление ворса и повышает вероятность возгорания.
- Во-первых, убедитесь, что выхлопные трубы соответствуют стандартам Комиссии по безопасности потребительских товаров.
- Во-вторых, тщательно загерметизируйте все зазоры между трубами и конструкцией, чтобы предотвратить проникновение мышей.
- В-третьих, рассмотрите возможность установки крышки вентиляционного отверстия осушителя, в которой используется плавающий шар, фиксирующий вентиляционное отверстие при остановке осушителя.
Наружные двери
Двери должны плотно прилегать, чтобы расстояние между низом двери и порогом было менее ¼ дюйма.Иногда проще нарастить порог, чем видоизменить дверь. Стальные трубы служат хорошими порогами для защиты от грызунов и позволяют дверям свободно открываться. Установите накладку или металлический швеллер на нижний край дверей, особенно дверей из хвойных пород (Рисунок 5) . Мигание должно простираться в пределах 1/8 дюйма от края двери по бокам и внизу.
Механические устройства для закрывания дверей экономят время и снижают вероятность того, что дверь будет открыта. Двери, которые оставляют открытыми для вентиляции, должны быть оборудованы дверьми-сетками для защиты от грызунов или модифицированы таким образом, чтобы верхнюю половину можно было оставить открытой для вентиляции.
Фундаменты и перекрытия
Зазоры или дефекты часто существуют вдоль внешней стороны здания, где каркас стены или сайдинг соединяются с фундаментом. Эти зазоры или изъяны обеспечивают легкий доступ грызунам. Крысы могут зарываться под пол или фундамент здания, которое опирается на опоры или неглубокие стены фундамента. Предотвратите их проникновение, расширив стены фундамента не менее чем на 36 дюймов под землей. Потенциальный ущерб от мороза также будет снижен.
Избегайте методов строительства из плит на уровне земли для сельскохозяйственных зданий, кормовых бункеров, вентиляторных подушек и кормовых коек.Возможная экономия на первоначальных затратах на строительство быстро компенсируется затратами из-за повреждения грызунами или необходимостью более дорогостоящих мер борьбы.
В качестве альтернативного варианта предлагается уложить под плиту 18 дюймов утрамбованного острого гравия, чтобы препятствовать рытью нор грызунами. Грызуны прилагают больше усилий, чтобы проникнуть в здания, где есть корм. Они часто укрываются под бетонными полами и плитами, где прячутся в поисках защиты. В идеале полы, плиты и тротуары должны быть с глубоким основанием или навесные стены из бетона или проволочной сетки ¼ дюйма (рис. 6 и 7 ).
Рис. 6. Используйте бетонные навесные стены, чтобы крысы не могли зарыться под фундамент и проникнуть в здания. Навесные стены могут быть добавлены к существующим зданиям. | Рис. 7. Установите ткань для скобяных изделий, увенчанную полосой листового металла, для защиты навесов для корма, хлевов для кукурузы и других существующих деревянных конструкций. Оцинкованная металлическая ткань также может служить навесной стеной, чтобы грызуны не могли зарыться под плиты. |
|
Выбор между бетоном и проволочной сеткой зависит от ожидаемого срока службы конструкции.Неоцинкованная проволочная сетка обычно служит от 5 до 10 лет в зависимости от воздействия влаги. Проволочная сетка из оцинкованной и / или нержавеющей стали служит значительно дольше и стоит значительно меньше, чем бетон.
Ремонт трещин в фундаменте бетонным или кладочным раствором. Если крысы имеют доступ в подполье здания, измените пол, чтобы они не проникали в стены (рис. 8) .
Содержите в чистоте участок шириной 3 фута, свободный от сорняков, вокруг фундаментов зданий, бетонных плит и фундаментов, чтобы препятствовать проникновению грызунов в норы.Поддерживайте буфер, регулярно скашивая растительность или нанося 1½-дюймовый щебень на глубину 3 дюйма вдоль полосы шириной 24 дюйма (или шире), окружающей конструкцию.
Внутренняя защита от грызунов
Если в здании присутствуют крысы или мыши, обратите внимание на внутреннюю и внешнюю защиту от грызунов, чтобы удалить все источники укрытия. Избавьтесь от укрытий для грызунов.
Например, кормушки в животноводческих помещениях должны иметь плоское дно и быть спроектированы таким образом, чтобы грызуны не могли укрыться под ними или позади них.
Обратите внимание на складские помещения, кормовые помещения, туалеты и другие места, где конструкция может быть некачественно завершена, что дает грызунам доступ к стенам, полу или чердакам. Плохие методы строительства могут позволить грызунам получить доступ через материалы, которые в противном случае защищены от грызунов. Грызуны часто вгрызаются в стены в углах или там, где стыки строительных материалов образуют кромку.
Предотвратите лазание грызунов по стенам, особенно в углах, путем прикрепления полос из алюминиевого листа шириной от 12 до 18 дюймов на высоте не менее 36 дюймов над землей или на уровне пола (рис. 9) .Заделайте отверстия в стенах и полах листовым металлом.
Мешки с кормом и разным мусором служат убежищем для грызунов и затрудняют борьбу с ними. Храните необходимые материалы на поддонах, полках или крючках. В дополнение к санитарии и конструкции, защищающей от грызунов, используйте ловушки и токсиканты для удаления грызунов из помещений.
Защита изоляции периметра
Изоляция периметра является необходимой частью энергоэффективного строительства. Однако изоляция, установленная на внешней стороне стен фундамента, подвержена как механическим повреждениям, так и разрушению грызунами.
Чтобы предотвратить повреждение изоляции по периметру, используйте многослойную стеновую конструкцию, в которой изоляция находится внутри бетона. Если вы укладываете изоляцию снаружи стены фундамента или используете формы из пеноизоляции, используйте защитные покрытия, такие как штукатурка, цементная плита, пластик высокой плотности, армированный стекловолокном, или продукты для поверхностного склеивания.
Расширьте защитные покрытия по крайней мере на 36 дюймов ниже конечного уровня. Если защитный слой ниже уровня земли менее чем на 36 дюймов, добавьте горизонтальный выступ, аналогичный показанному на рис. 7 .Защитите все концы и верхние кромки плотно прилегающей металлической накладкой большого размера (Рисунок 10) .
Рис. 9. Используйте ограждения из листового металла во внутренних углах помещений, чтобы предотвратить проникновение грызунов. | Рис. 10. Защитите изоляцию по периметру, установленную снаружи фундамента, навесной стены или стены ствола. Установите металлический отлив вдоль верхней части и на глубину не менее 36 дюймов ниже поверхности почвы. |
Благодарности
Этот NebGuide является переработкой руководства, написанного Скоттом Э. Хюгнстромом; Даллас Р. Вирхов, бывший специалист по борьбе с болезнями диких животных, USDA-APHIS-Wildlife Services; Деннис М. Ферраро; и Ричард Р. Стоуэлл.
Эта публикация прошла рецензирование.
Посетите веб-сайт дополнительных публикаций Университета Небраски–Линкольн, чтобы получить дополнительные публикации.
Индекс: управление дикой природой
Контроль ущерба дикой природе
2003 г., пересмотрено в январе 2009 г.
Технология изготовления вафельных или ребристых плит и их преимущества
🕑 Время чтения: 1 минута
Что такое вафельная плита или ребристая плита?
Вафельная плита или ребристая плита представляет собой конструктивный элемент, который имеет гладкую верхнюю часть и содержит решетчатую систему на своей нижней поверхности.Верхняя часть ребристой плиты обычно тонкая, а нижние линии сетки обычно представляют собой ребра, уложенные перпендикулярно друг другу с одинаковой глубиной. Вафельная плита имеет двухнаправленное армирование.
Все ребра направлены от оголовков колонн или балок. Глубина сохраняемых ребер такая же, как и глубина оголовка колонны или балки. Из-за ребер и двойного армирования он более стабилен и рекомендуется для плит или фундаментов с большим пролетом.
Характеристики вафельных плит
- Вафельные плиты обычно подходят для плоских поверхностей.
- Объем используемого бетона очень мал по сравнению с другими.
- Армирование вафельной плиты выполняется в виде сетки или отдельных стержней.
- В случае вафельной плиты отдельные котлованы для балок не требуются.
- Нижняя поверхность плиты похожа на вафельную, которая получается при использовании картонных панелей или коробок и т. д.
- Рекомендуемая толщина вафельной плиты составляет от 85 до 100 мм, а общая глубина плиты ограничена от 300 до 600 мм.
- Ширина балок или ребер в вафельных плитах обычно составляет от 110 до 200 мм.
- Рекомендуемое расстояние ребер от 600 до 1500 мм.
- Армированные вафельные плиты могут быть изготовлены для пролета до 16 метров, а за пределами этой длины предпочтительны сборные вафельные плиты.
- Вафельная плита хорошо сопротивляется усадке и ниже, чем усиленные стропила и фундаментные плиты.
- Для вафельной плиты требуется только 70 % бетона и 80 % стали из бетона и стали, используемой для жесткого каркаса.
Процедура изготовления вафельной плиты
Конструкция вафельных плит может быть выполнена тремя способами следующим образом.
- Монолитные
- Сборные
- Сборные
Вафельные плиты монолитные изготавливаются путем заливки бетона на строительной площадке или в полевых условиях с соблюдением соответствующих условий. В случае сборной вафельной плиты панели плиты где-то отливаются, соединяются вместе с соответствующей арматурой и заливаются бетоном.
Третий случай, сборная вафельная плита, является самым дорогостоящим, чем два других метода.В этом случае в панелях плиты предусмотрено армирование при заливке с некоторым натяжением. Следовательно, они не нуждаются во внутреннем армировании на участке.
Для возведения вафельной плиты на месте необходима опалубка для поддержки плиты. Но для работы с формой в случае вафельной плиты требуются специальные инструменты.
Инструменты для опалубки, необходимые при строительстве вафельных плит:
- Waffle Pods
- горизонтальные опоры
- Вертикальные опоры
- Стеновые соединения
- CUBE-соединения
- Комплексные плиты
- Клиты
- Clits
горизонтальные опоры и вертикальные опоры расположены сначала, и они фиксируются в положении соединители.На краях стеновые соединители используются для обеспечения соединения между стеной и плитой. Горизонтальные балочные опоры соединены небольшими балочными соединителями, которые образуют квадратную форму, в которой будут размещаться контейнеры.
Капсулы обычно изготавливаются из пластика и доступны в различных размерах и формах. Выбор размера стручка зависит от требований и длины пролета. Для более длинных пролетов требуется большое количество стручков. Один и тот же размер должен использоваться для одной полной плиты.
Подобным образом балочные соединители и кубические соединения также доступны в различных размерах в зависимости от размеров капсул.
Кубические соединения используются для крепления углов коробов к раме. После фиксации опалубки в двух направлениях плиты укладывают арматуру, а затем заливают бетоном зазоры, которые после затвердевания называются ребрами.
Сверху укладывают тонкую бетонную плиту, а снизу после ее затвердевания снимают гондолы и каркасы.Таким образом, на нижней поверхности появляется вафельная форма.
Преимущества конструкции из вафельных плит
- Вафельные плиты используются для перекрытий или перекрытий с большими пролетами и используются, когда количество колонн ограничено.
- Грузоподъемность вафельных плит выше, чем у плит других типов.
- Наряду с эстетичным внешним видом они обеспечивают хорошую структурную стабильность.
Следовательно, он построен для аэропортов, больниц, храмов, церквей и т. д.
- Вафельная плита может быть изготовлена из бетона, дерева или стали. Бетонная вафельная плита предпочтительнее для коммерческих зданий, а две другие предпочтительны для гаражей, декоративных холлов и т. д.
- Обладает хорошей способностью гасить вибрацию благодаря двухнаправленному армированию. Таким образом, для общественных зданий полезно контролировать вибрации, создаваемые движением толпы.
- Вафельные плиты легкие и требуют меньшего количества бетона, поэтому они экономичны.
- Изготовление вафельной плиты выполняется легко и быстро при хорошем контроле.
- Требуемый объем бетона и стали небольшой, поэтому для вафельной плиты достаточно легкого каркаса.
- Некоторые услуги, такие как освещение, водопроводные трубы, электропроводка, кондиционирование воздуха, изоляционные материалы и т. д., могут быть обеспечены в пределах глубины вафельной плиты путем создания отверстий в нижней поверхности вафельной плиты.
Эта система называется Holedeck.
Недостатки вафельной плиты
- Необходимые инструменты для опалубки очень дороги из-за необходимости большого количества контейнеров и некоторых специальных инструментов.
- Высота этажа должна быть больше, поэтому количество этажей уменьшается.
- Услуги, предоставляемые в вафельном устройстве без надлежащего обслуживания, могут привести к повреждению плиты.
- Требуются квалифицированные рабочие на его строительство.
- Не подходят для наклонных участков. При наличии уклона его необходимо выровнять засыпкой или земляными работами. Для насыпки грунта следует использовать хороший грунт.
- Они не подходят для защиты от сильного ветра или циклонов из-за их легкого веса.
Подробнее:
Калькулятор бетона – расчет бетона для плиты, балки, колонны и фундамента
Причины чрезмерного прогиба железобетонных плит
магазинов боеприпасов и взрывчатых веществ | WBDG
Обзор
Целью этой страницы типа здания является помощь в планировании и/или проектировании новых магазинов для хранения боеприпасов и взрывчатых веществ (AE) для Министерства обороны (DoD) путем предоставления определений, описаний, требований и стандартов чертежей и спецификаций. как доступно.Информация предназначена для общего ознакомления с проектированием и утверждением магазинов для хранения AE. Дополнительную информацию см. в документах Министерства обороны США по безопасности взрывчатых веществ для конкретных компонентов и в руководстве по безопасности взрывчатых веществ Министерства обороны США, на которое ссылаются ниже.
Совет по безопасности взрывчатых веществ Министерства обороны (DDESB) установил единые минимальные стандарты безопасности AE для персонала и имущества, которые могут подвергнуться воздействию случайного взрыва. Эти стандарты регулируют проектирование, изготовление и использование всех магазинов для хранения AE в Министерстве обороны.
Конструкции Earth Covered Magazine (ECM) созданы для хранения AE. Они не предназначены для защиты от поражающих воздействий внутреннего взрыва, хотя могут эффективно сдерживать последствия взрыва очень малых количеств АЭ. ECM предназначены для защиты их содержимого и предотвращения распространения взрыва, который может произойти в соседнем магазине. Надлежащее размещение РЭБ на других потенциально взрывоопасных (ПВУ) и открытых площадках (ПО), включая производственные здания, причалы, надземные склады, железнодорожные ветки, сортировочные площадки и т. д., гарантирует неприемлемый ущерб и травмы в случае случайного взрыва. .
Объекты размещаются на ПВУ с использованием соответствующего отношения безопасного количества взрывчатых веществ к расстоянию (ESQD) и на основе чистого веса взрывчатых веществ (NEW) на ПВУ.
Стандарты безопасности взрывчатых веществ Министерства обороны СШАсодержатся в документе DoD 6055.09-M. Стандарты взрывобезопасности, реализующие стандарты Министерства обороны США, содержатся в следующем:
.Описание
A. Конструкции ECM
Конструкции ECM подпадают под три основных класса прочности конструкции; «7-Bar», «3-Bar» и «Undefined» в зависимости от относительной способности противостоять взрывным нагрузкам.DDESB установил критерии проектирования для каждой из классификаций ECM и утвердил классификацию ранее разработанных ECM. Технический документ DDESB (TP) 15 обобщает разработку хранилищ АЭ и документирует утвержденные проекты защитных сооружений.
Утвержденные проекты ECM могут быть адаптированы к месту или адаптированы к требованиям конкретного места. Адаптация к конкретному месту в первую очередь включает в себя адаптацию фундамента и дренажной системы к местным характеристикам почвы и участка.Кроме того, для некоторых AE может потребоваться дополнительное рассмотрение коммунальных услуг, безопасности, электроснабжения, заземления или ограничений по влажности и температуре.
Любые изменения в утвержденных проектах, кроме минимальной адаптации площадки, которые каким-либо образом могут повлиять на взрывобезопасность конструкции магазина, не будут использоваться для строительства без согласования и одобрения со стороны соответствующего проектного агентства и DDESB.
Конструкции «7 бар» (стандартные)
ECM с давлением 7 бар обеспечивает высочайший уровень взрывостойкости и позволяет использовать минимально ограничивающие разделительные расстояния.Эти конструкции могут хранить до 500 000 фунтов НОВОГО класса опасности 1.1, однако некоторые утвержденные конструкции основаны на меньшей вместимости.
Конструкции «3-Bar»
Стенка и дверцы ECM 3-Bar обеспечивают более низкий уровень взрывостойкости, чем ECM 7-Bar, что приводит к более ограниченным разделительным расстояниям. 3-барный ECM может хранить до 500 000 фунтов НОВОГО класса опасности 1.1, однако некоторые одобренные конструкции основаны на меньшей емкости хранения.«Неопределенные» (нестандартные) конструкции
Неопределенный ECM обеспечивает самый низкий уровень взрывостойкости и требует самых больших разделительных расстояний. Неопределенный ECM может хранить до 500 000 фунтов НОВОГО класса опасности 1.1, однако многие конструкции основаны на меньшей емкости хранения.
B. Критерии размещения
Критерии размещения РЭБ были разработаны DDESB для определения минимальных требуемых разделительных расстояний между РЭУ в качестве ПВУ и ПО, на которые может повлиять случайный взрыв. Минимальные разделительные расстояния были установлены между ECM и другими хранилищами, эксплуатационными зданиями, жилыми зданиями и путями общественного транспорта, чтобы обеспечить единые минимальные стандарты взрывобезопасности для объектов Министерства обороны США. Минимальные разделительные расстояния определяются уровнем защиты, требуемым применимым стандартом взрывобезопасности, классификацией ECM, типом ES, количеством и типом AE внутри PES, физической ориентацией между PES и ES и потенциальным присутствием баррикадировать.
Для большинства ориентаций PES-ES, включающих ECM, можно в целом заявить, что требуемые разделительные расстояния для размещения обычно больше для ECM с 3 барами, чем для ECM с 7 барами, и еще больше для неопределенного ECM.
C. Требования к утверждению
Планы проектов ECM должны быть рассмотрены и утверждены DDESB, чтобы обеспечить соблюдение минимальных соображений безопасности взрывчатых веществ Министерства обороны США. Ситуации, требующие одобрения, включают:
- Новое строительство или серьезная модификация
- Изменения в использовании объектов, влияющие на разделительные расстояния при размещении
Если используются предварительно утвержденные проекты ECM, план участка проекта вместе с номерами чертежей проекта ECM должен быть представлен на утверждение.
Все новые конструкции 7- и 3-тактных ECM должны быть одобрены DDESB, прежде чем их можно будет использовать. Утверждение потребует предоставления результатов испытаний и/или подробных структурных расчетов.
Все новые неопределенные конструкции ECM требуют одобрения DDESB для обеспечения соблюдения минимальных критериев проектирования и конструкции.
Описание минимальных требований для проверки взрывозащитной конструкции см. в Меморандуме Совета по безопасности взрывчатых веществ Министерства обороны США DDESB-PD от 21 октября 2008 г.
D. Ресурсы по проектированию ECM
Предыдущие конструкции ECM были сгруппированы в четыре категории, описанные в следующих таблицах. Таблицы содержат информацию о конструкции магазинов, включая размер и максимальную вместимость. Только конструкции из первой категории, таблица 1, предварительно одобрены как 7- или 3-барные конструкции ECM для нового строительства. Источником этих таблиц является DDESB TP 15.
Индивидуальная сводная страница для каждого утвержденного дизайна журнала связана с таблицей 1.Электронные файлы чертежей в формате PDF также предоставляются вместе с дополнительной информацией, если таковая имеется, включая технические характеристики, чертежи AutoCAD или Micro Station, которые можно загрузить и адаптировать для конкретных условий, письма об утверждении DDESB и другие соответствующие данные.
Таблица 1—7- и 3-тактные ECM, одобренные для нового строительства —Содержимое этой категории идентифицирует все 7-тактные и 3-тактные ECM, одобренные в настоящее время DDESB для нового строительства.Приводятся примечания для идентификации тех ECM, которые имеют НОВЫЕ ограничения и/или ограничения, связанные с их утверждением.
Таблица 2 — 7- и 3-тактные ECM больше не используются для нового строительства, но все еще используются DDESB, но больше не одобрены для использования в новом строительстве.
В большинстве случаев эти проекты не были обновлены, чтобы соответствовать текущим критериям.Основная цель этой таблицы — помочь в размещении существующих журналов. Необходимо соблюдать НОВЫЕ ограничения и/или ограничения, связанные с их одобрением DDESB. Эти проектные чертежи могут быть использованы в качестве основы для новых проектов РЭБ, но их нельзя конструировать до тех пор, пока они не будут обновлены в соответствии с текущими требованиями взрывобезопасности, текущими методами и критериями строительства, а также не будут рассмотрены и одобрены DDESB. Утвержденные обновленные проектные чертежи должны четко указывать все изменения, внесенные в первоначальный проект.
Если проекты ECM из этой таблицы представляют интерес для деятельности в качестве нового строительства, их использование должно быть согласовано с DDESB для обеспечения приемлемости до начала проекта.
Таблица 3 — Неопределенные журналы с грунтовым покрытием — Содержимое этой категории содержит ЭБУ, для которых анализ или испытания не показали, что они способны выдерживать нагрузку в 7 или 3 бара.
Неопределенному ECM разрешено хранить до 500 000 фунтов НОВОГО класса опасности 1.1, если в таблице не указано иное.
Неопределенный ECM может быть подвергнут структурному анализу в соответствии с Совместным руководством по эксплуатации TM5-1300/NAVFAC P-397/AFR 88-22 для определения его структурных возможностей. После утверждения структурного анализа, поддерживающего классификацию магазина DDESB, классификация конструкции ECM может быть обновлена. Список неопределенных конструкций ECM см. в Таблице AP1-3 Технического документа DDESB (TP) 15
.Таблица 4 — Магазины (наземные и надземные) и контейнеры с уменьшенным весом нетто взрывчатых веществ (NEW) и/или уменьшенным количеством-расстоянием (QD) — В этой категории указан ряд конструкций и контейнеров для хранения ВВ которые были одобрены DDESB для конкретных НОВЫХ и/или сокращенных QD.Эти предметы обычно разрабатывались для конкретного применения; однако, как утвержденные элементы, они могут использоваться для других целей при соблюдении всех условий, ограничений, элементов конструкции и т.
д. Вся документация, относящаяся к использованию складской конструкции или контейнера, должна быть получена до их использования. В таблице AP1-4 документа TP-15 указаны ограничения или условия использования этих магазинов или контейнеров.
E. Типичные характеристики ECM
Полукруглая арка или овальная арка, изготовленная из железобетона или стали или их комбинации.Также это может быть железобетонная конструкция коробчатого типа.
Железобетонная плита перекрытия, обычно имеющая наклон для дренажа.
Задняя стенка железобетонная.
Расчетные взрывные нагрузки относятся к оголовкам 7- и 3-барных ECM и к крыше коробчатых магазинов.
Железобетонная верхняя стена, возвышающаяся не менее чем на 2-1/2 фута над верхней частью крыши. Опорная стена рассчитана на то, чтобы выдерживать давление и импульсы взрывной волны, которые могут возникнуть в результате взрыва в соседнем хранилище ВЭ.
Это критическая особенность, которая напрямую связана с обозначением прочности, присвоенным ECM.
Тяжелые стальные двери в главных стенах (ручные или моторизованные). Одобренные ECM коробчатого типа могут иметь до пяти таких дверей в своей передней стенке. Двери бывают либо распашными, либо раздвижными. Раздвижные двери, как правило, используются в больших ECM, а распашные двери в основном используются в меньших ECM. Двери спроектированы так, чтобы выдерживать динамические нагрузки от взрыва в соседнем хранилище АЭ, и поэтому являются критическим элементом конструкции РЭБ.
Крышка заземления сверху, по бокам и сзади модуля ECM. Над модулем ECM требуется как минимум 2 фута (24 дюйма) земляного покрова.
Железобетонные боковые стенки по обеим сторонам оголовка. Стенки крыла могут наклоняться к земле или могут соединяться с стенками крыла от соседнего ECM. Назначение флигелей – удерживать земляную насыпь вдоль боковых откосов ЭХМ.
Системы молниезащиты и заземления. Арматурная сталь в стенах, полу и крыше должна быть электрически непрерывной, чтобы обеспечить электрическое соединение между элементами и создать фарадеевский экран.Приемлемы методы, обычно используемые и одобренные в строительной отрасли для соединения арматурной стали. Стальная арка ECM должна быть аналогичным образом соединена с арматурой в полу. Применяются клапаны минимального сопротивления. Другие металлические массы, такие как вентиляторы, также должны быть заземлены и подключены к общей системе заземляющих электродов, такой как заглубленный заземляющий пояс.
Входящие инженерные сети установлены в соответствии с критериями материала, установки, заземления и защиты от грозового перенапряжения.
При необходимости внутренние электромонтажные работы и оборудование должны быть рассчитаны на опасные условия, ожидаемые внутри модуля ECM.
В случае ЭХО коробчатого типа стены и крыша могут быть выполнены из железобетона или сборных железобетонных панелей, которые собираются на месте.
Критерии заземления, освещения и заземления, описанные выше, также применимы к ЭХО коробчатого типа.
F. Типы ECM
Ниже приведены описания журналов поперечного сечения.
Арка — Также известна как круглая арка. Единый радиус используется для определения внутренней поверхности арки, которая может быть изготовлена из железобетона, стали (гофрированной, ламинированной или одинарной) или из комбинации железобетона и стали для формирования составной арки (внутренняя стальная арка). с вышележащим бетоном).
Арка, овальная — Эта арка имеет форму овала, при этом нижняя часть каждой боковой стенки изгибается в направлении центральной линии.Арка может быть изготовлена из стали, железобетона или их комбинации. Форма определяется использованием одного радиуса для большей части арки с отдельным радиусом, вызываемым для нижних частей арки. Модифицированная конструкция ECM FRELOC-Stradley является примером ECM с овальной аркой.
Полукруглая арка — Боковые стенки имеют удлиненную форму с радиусом арки, которая начинается примерно на высоте от 3 до 5 футов над уровнем пола. Радиус, начинающийся на противоположной боковой стенке, определяет нижнюю часть арки.Арка может быть изготовлена из железобетона или стали.
Stradley — Этот железобетонный ECM характеризуется вертикальными боковыми стенками, которые сливаются с арочной крышей. Три радиуса используются для определения арки и перехода от вертикальных боковых стенок к арке крыши. Еще одной особенностью ЕСМ Stradley является то, что его стенки значительно толще у основания боковин и тоньше у венца свода. В настоящее время нет утвержденных проектов Stradley для нового строительства.
FRELOC-Stradley — ECM FRELOC-Stradley изготовлен из железобетона. Его внутренняя форма похожа на ECM Stradley, за исключением того, что боковины и арка имеют одинаковую толщину.
Модифицированный FRELOC-Stradley —Эта конструкция ECM была первой ECM с овальной аркой. См. информацию выше для овальной арки. В настоящее время нет модифицированных конструкций FRELOC Stradley, одобренных для нового строительства.
Коробка — Этот термин описывает любой ECM, который имеет внутреннюю коробчатую форму.Пределы взрывчатых веществ могут варьироваться от менее фунта НОВОГО класса опасности 1.1 до 500 000 фунтов НОВОГО класса опасности 1.1.
Купол — Куполообразная форма используется только для конструкции Corbetta ECM. Внутренняя стена примерно в три раза превышает высоту магазина. В настоящее время нет утвержденных проектов куполов для нового строительства.
G. Выбор блока управления двигателем
Выбор ЭБУ основывается в первую очередь на типе и количестве АЭ, которые будут храниться в магазине, а также на стоимости конструкции.Ограничения по размещению, потенциальные эксплуатационные соображения, совместимость с AE и другие факторы также могут влиять на выбор магазина.
Отдельные сводные листы для каждой из утвержденных конструкций ЭБУ с 7 и 3 звеньями в Таблице 1 предоставляются, чтобы помочь в процессе выбора. Информация, представленная в итоговых листах, включает физические размеры магазина, утвержденный номер чертежа, количество и размер дверей, максимальную вместимость НОВОГО хранилища и комментарии, связанные с использованием конструкции.
Отдельные службы также могут предоставить дополнительные рекомендации по выбору дизайна журналов.
Доступны предлагаемые планы расположения складских помещений для различных AE во многих одобренных конструкциях магазинов, которые помогают эффективно использовать магазин и служат инструментом для оценки потенциальной вместимости складских помещений. Технический центр безопасности взрывчатых веществ армии США (USATCES) разрабатывает и поддерживает несколько инструментов и документов, связанных с хранением ВВ.
- NAVSEAINST 8024.2
- Чертежи командования армии США 19-48-75-5
H.

Баррикады представляют собой защитные сооружения, которые могут выступать в качестве барьера между ПВУ и ПОУ. При правильном расположении и конструкции они являются эффективной защитой от осколков под малым углом и для снижения ударного избыточного давления вблизи баррикады. Для защиты от малоугловых осколков баррикады должны быть достаточно высокими, чтобы перехватывать баллистические траектории осколков, и достаточно толстыми, чтобы снизить скорость осколков до приемлемого уровня.
Армейские окончательные чертежи стандартного проекта баррикад (код чертежа DEF 149-30-01) иллюстрируют несколько концептуальных проектов баррикад с использованием различных строительных материалов. Дополнительную информацию см. в стандарте DoD 6055.09 STD или применимых стандартах безопасности при эксплуатации взрывчатых веществ.
Дополнительные ресурсы
веб-сайтов
Публикации
Чертежи
Премиум-фибробетонная плита с водонепроницаемыми опциями
Возьмите высококачественную, прочную и надежную фибробетонную плиту на Alibaba.com и строить свою недвижимость более эффективно. Они предлагаются на сайте с оптимальными стандартами, которые сопровождаются гарантией качества, чтобы гарантировать, что они идеально подходят как для жилых, так и для коммерческих целей. Поскольку фибробетонная плита поставляется в широкой коллекции, вы найдете некоторые из них с различными чертами и особенностями, из которых вы выберете наиболее подходящую в зависимости от ваших предпочтений. Ведущие производители фибробетонных плит следят за тем, чтобы при производстве продукции использовались качественные материалы.
фибробетонная плита Оптовые продавцы и поставщики на сайте предлагают свою продукцию по самым конкурентоспособным ценам и с выгодными предложениями. Различные варианты этих продуктов включают высококачественный кварцевый песок, цемент, растительное волокно, древесноволокнистые плиты, фиброцементные плиты и другие интересные материалы и конструкции. Они прочны для высокой устойчивости к различным внешним воздействиям.
Эти фибробетонные плиты выдерживают испытание временем и совместимы со всеми видами погодных условий и помех.Эти великолепные бетонные плиты из фибробетона спроектированы с использованием 3D-моделей, имеют впечатляющую толщину и являются экологически чистыми.
Alibaba.com предлагает несколько разновидностей фибробетонных плит , которые отличаются размерами и дизайном в зависимости от ваших требований. Эти продукты представляют собой строительные материалы высокой плотности, водонепроницаемые, термостойкие, огнестойкие и перфорированные. Бетонная плита из фибробетона доступна с различными вариантами отделки поверхности, такими как текстура древесины, и может быть изготовлена по индивидуальному заказу.Эти фибробетонные плиты используются для строительства стен и крыш в отелях, домах, офисах, квартирах и других зданиях.
Просмотрите различные варианты фибробетонных плит , которые могут соответствовать вашим требованиям и бюджету одновременно.
Эти продукты сертифицированы по стандарту ISO и также доступны по заказу OEM. Вы также можете выбрать их, потому что установка очень проста.
Строительство мостов и материалы | округ Харфорд, MD
Материалы для мостов
Некоторые из основных материалов, используемых на мосту, — это сталь, бетон, камень и асфальт.Другие материалы включают железо, древесину, алюминий, резину и другие соединительные материалы. Ниже приводится описание некоторых типичных применений этих материалов в мостах.
Бетон
Бетон обычно используется для многих элементов пролетных строений мостов, таких как настилы, балки из предварительно напряженного бетона, бордюры, тротуары и парапеты (стены ограждения бокового движения). Он широко используется в новом строительстве для всей опоры, включая опоры, форштевень (основная передняя стена), боковые стенки, боковые стенки, задние стенки, торцевые стенки (для соединения с дорожным ограждением), опоры балок и опоры с аналогичными элементами.

Сталь
Сталь обычно используется в пролетных строениях мостов для армирования компенсационных швов, балок, подшипников, балок перекрытий, балок, арматурных стержней в бетоне, дорожных барьеров и ферм. Он используется в подконструкции для арматурных стержней в бетоне, армирования компенсационных швов, анкерных болтов и т. Д. Он также используется для свай для поддержки устоев и опор.
Камень
Камень обычно использовался для строительства устоев и опор в 1940-х годах и ранее.Это особенно верно, когда местный полевой камень был легко доступен. Многие впечатляющие каменные арочные мосты были построены для железнодорожной системы B&O в 1800-х годах. В округе Харфорд все еще стоят остатки некоторых устоев и опор моста железной дороги штата Массачусетс и Пенсильвания.
Асфальт
Асфальт — это материал, который широко используется для изготовления изнашиваемых поверхностей гофрированных металлических настилов, деревянных настилов и бетонных настилов в округе Харфорд.

Железо
Железо обычно использовалось в балках и фермах, построенных до 1900 года.Сталь заменила железо, потому что она имеет большую прочность на растяжение, чем железо, и менее хрупкая. В современных конструкциях мостов железо почти не используется.
Древесина
Древесина используется для изготовления нескольких настилов и дорожных ограждений в округе Харфорд. Он также используется для балок на одном мосту и опор и свай на другом мосту.
Алюминий
Алюминий иногда используется при изготовлении перил моста.
Резина
Изделия из каучука и синтетического каучука используются для подшипников и материалов для компенсаторов.
16 Различные типы плит в строительстве
Что такое плита?
Плиты сконструированы для обеспечения плоских поверхностей, обычно горизонтальных полов зданий, крыш, мостов и других типов конструкций. Плита может поддерживаться стенами или железобетонными балками, обычно монолитно отлитыми с плитой, или балками из конструкционной стали, или колоннами, или землей. Плиты подразделяются на 16 типов.
16 различных типов плит в строительстве.Некоторые из них устарели, а многие из них часто используются повсеместно. В этой статье я подробно расскажу о каждой плите и о том, где ее использовать. Ниже представлены виды бетонных плит.
Поскольку это длинная статья, мы создали оглавление ниже для облегчения навигации.
Плоская плита:-
Плоская плита представляет собой железобетонную плиту, поддерживаемую непосредственно бетонными колоннами или перекрытиями. Плоская плита не имеет балок, поэтому ее также называют безбалочной плитой .Они поддерживаются на самих столбцах. Нагрузки передаются непосредственно на колонны. В этом типе конструкции получается ровный потолок, что придает привлекательный внешний вид с архитектурной точки зрения. Однотонный потолок лучше рассеивает свет и считается менее уязвимым в случае пожара, чем традиционная конструкция из балочных плит. Плоская плита проще в изготовлении и требует меньше опалубки. Это один из видов бетонных плит.
Плоские плиты используются по адресу:Толщина плоской плиты минимум 8″ или 0.2м.
- Для обеспечения гладкой поверхности потолка, обеспечивающей лучшее рассеивание света
- Плиты такого типа используются на парковках.
- Плоские плиты обычно используются на парковочных площадках, в коммерческих зданиях, отелях или в местах, где нежелательны выступающие балки.
- Минимальная высота от пола до пола, когда нет необходимости в глубоком подвесном потолке. Высота здания может быть уменьшена
- Автоматический спринклер проще.
- Меньше времени на строительство.
- Повышает прочность плиты на сдвиг.
- Уменьшите момент в плите, уменьшив чистый или эффективный пролет.
- В системе плоской плиты невозможно иметь большой пролет.
- Не подходит для поддержки хрупких (каменных) перегородок.
- Увеличенная толщина плиты.
Существует четыре различных типа бетонных плоских плит:
- Плита без перепада и колонна без оголовка колонны (капитальная).
- Плита с каплей и колонной без оголовка.
- Плита без перепада и колонна с оголовком.
- Плита с каплей и колонна с оголовком.
Обычная плита:-
Плита, опирающаяся на балки и колонны, называется обычной плитой.В этом случае толщина плиты мала, а толщина балки велика, и нагрузка передается на балки, а затем на колонны. По сравнению с плоской плитой требуется больше опалубки. В обычном типе плит нет необходимости в обеспечении крышек колонн. Толщина обычной плиты составляет 4 дюйма или 10 см. Рекомендуется от 5 до 6 дюймов, если бетон будет подвергаться случайным тяжелым нагрузкам, таким как дома на колесах или мусоровозы.
Обычные бетонные плиты имеют квадратную форму и длину 4 м. Армирование предусмотрено в обычной плите, а стержни, установленные горизонтально, называются основными арматурными стержнями, а стержни, установленные вертикально, называются распределительными стержнями.
В зависимости от длины и ширины обычная плита подразделяется на два типа:
- Односторонняя плита
- Двухсторонняя плита
1. Односторонняя плита:
Односторонняя плита поддерживается балками на две противоположные стороны, чтобы нести нагрузку в одном направлении. Отношение более длинного пролета (l) к более короткому пролету (b) равно или больше 2, что считается односторонней плитой.В этом типе плита будет изгибаться в одном направлении, то есть в направлении вдоль ее более короткого пролета. Однако минимальная арматура, известная как распределительная сталь, предусмотрена вдоль более длинного пролета над основной арматурой для равномерного распределения нагрузки и сопротивления температурным и усадочным напряжениям.
В целом длина плиты 4м. Но в одном случае плита имеет длину одной стороны 4 м, а длину другой стороны более 4 м. Таким образом, он удовлетворяет приведенному выше уравнению. Основная арматура предусмотрена в более коротком пролете, а распределительная арматура — в более длинном пролете.Основные стержни изогнуты, чтобы противостоять образованию напряжений.
Пример: Как правило, все консольные плиты являются однонаправленными. Чайджи и веранды являются практическим примером плиты с односторонним движением.
2. Двухсторонняя плита:
Двухсторонняя плита поддерживается балками со всех четырех сторон, и нагрузки воспринимаются опорами в обоих направлениях, она известна как двусторонняя плита. В двусторонней плите отношение более длинного пролета (l) к более короткому пролету (b) меньше 2. Плиты, вероятно, будут изгибаться в обоих направлениях к четырем опорным кромкам, и, следовательно, распределение арматуры предусмотрено в обоих направлениях.
В этом виде плиты длина и ширина плиты более 4м. Для противодействия образованию распределительных стержней напряжения предусмотрены на обоих концах двухсторонней плиты.
Эти виды плит используются при устройстве полов многоэтажного дома.
Пустотные ребристые плиты или многопустотные плиты: —
Пустотные ребристые плиты получили свое название от пустот или сердцевин, которые проходят через блоки. Сердечники могут функционировать как служебные воздуховоды и значительно уменьшать собственный вес плит, повышая эффективность конструкции.Сердечники также имеют преимущество с точки зрения устойчивости за счет уменьшения объема используемого бетона. Блоки обычно доступны со стандартной шириной 1200 мм и глубиной от 110 мм до 400 мм. Существует полная свобода в длине единиц. Этот тип плит является сборным и используется там, где строительство должно быть выполнено быстро.
Многопустотные ребристые плиты имеют от четырех до шести продольных стержней, проходящих через них, основной целью стержней является уменьшение веса и материала в перекрытии при сохранении максимальной прочности. Для дальнейшего увеличения прочности плиты армированы стальной проволокой диаметром 12 мм, идущей в продольном направлении. Это один из видов бетонных плит.
С помощью башенных кранов Пустотные плиты вставляются между балками. Щели между плитами заполняются стяжкой.
Стяжка представляет собой бетонный материал, обычно мы используем 20-миллиметровый заполнитель в бетоне, тогда как в стяжке мы используем детскую крошку (мелкий щебень) в качестве заполнителя.
Многопустотные ребристые плиты обладают превосходными пролетными характеристиками, достигая несущей способности 2,5 кН/м 2 при пролете 16 м. Возможности с большим пролетом идеально подходят для офисов, магазинов или автостоянок. Установки устанавливаются со структурной стяжкой или без нее, в зависимости от требований. Плиты прибывают на место с гладким готовым софитом. На автостоянках и других открытых сооружениях готовые софиты предлагают решение, не требующее обслуживания.
- Пустотная ребристая плита не только снижает затраты на строительство, но и снижает общий вес конструкции.
- Превосходная огнестойкость и звукоизоляция являются другими свойствами многопустотных плит благодаря их толщине.
- Устраняет необходимость сверления отверстий в плитах для электрических и сантехнических узлов.
- Прост в установке и требует меньше труда.
- Быстрота строительства
- Для армирования кладки из пустотелых блоков не требуется дополнительная опалубка или специальная строительная техника.
- При неправильном обращении ребристые многопустотные плиты могут быть повреждены во время транспортировки.
- Создание удовлетворительных соединений между сборными элементами становится затруднительным.
- Необходимо предусмотреть специальное оборудование для подъема и перемещения сборных элементов.
- Неэкономично для малых пролетов.
- Трудно поддающиеся ремонту и укреплению
Плита Hardy:-
Плиты Hardy обычно можно увидеть в Дубае и Китае. Hardy плита построена Hardy Bricks. Прочные кирпичи представляют собой пустотелые кирпичи и состоят из бетонных пустотелых блоков.Эти блоки используются для заполнения частей плиты. Прочные плиты экономят количество бетона и, следовательно, уменьшают собственный вес плиты. Такая плита имеет толщину на 0,27 м больше, чем обычная. Способ установки Hardy Slab отличается от обычного и подробно описан ниже:
Процесс изготовления Hardy блоков следующий:Размеры Hardy кирпича: 40см x 20см x 20см
Этап 1: Устанавливается опалубка, после чего на опалубке закрепляются жалюзи.
Шаг 2: Прочные блоки укладываются на ставень с зазором в один кирпич на всю ставню.
Шаг 3: Промежутки между кирпичами называются ребром . Армирование выполнено в виде балки внутри зазора.
Этап 4: После размещения ребра гладкая стальная сетка укладывается на всю площадь плиты, опираясь на ребра.
Шаг 5: Теперь выполняется заливка плиты бетоном.
Плита Hardy используется при очень высоких температурах.Для сопротивления температуре сверху толщину плиты увеличивают. Теплу, идущему от стен, противостоят специальные кирпичи, в состав которых входит термоколь. Thermacol – лучший изолятор солнечного света.
Преимущества Hardy Slab:- Уменьшение веса плиты за счет уменьшения количества бетона ниже нейтральной оси.
- Простота конструкции, особенно когда все балки скрыты.
- Экономичный для пролетов > 5 м с умеренными временными нагрузками: больницы, офисные и жилые здания.
- Улучшенная звуко- и теплоизоляция.
- При неправильном обращении ребристые пустотелые блоки могут быть повреждены во время транспортировки.
- Неэкономично для малых пролетов.
- Трудно отремонтировать и укреплять
- один путь Hardy Slab
- Двухсторонняя выплеска
Waffle Slab: —
Waffle Slab является армированным бетонная крыша или пол, содержащие квадратные сетки с глубокими сторонами, также называемые сетчатыми плитами.Этот тип плиты в основном используется на входе в отели, торговые центры, рестораны для хорошего обзора и для установки искусственного освещения. Это тип плиты, в которой мы обнаруживаем полое отверстие в плите при снятии опалубки. Сначала на опалубку укладываются лотки (контейнеры) из ПВХ, затем между контейнерами устанавливается арматура, а поверх контейнеров устанавливается стальная сетка, а затем заливается бетон. После застывания бетона опалубку снимают, а гондолы из ПВХ не снимают. Это образует в нем полое отверстие, в котором отверстие закрыто с одного конца.Бетонная вафельная плита часто используется для промышленных и коммерческих зданий, в то время как деревянные и металлические вафельные плиты используются на многих других строительных площадках. Это один из видов бетонных плит.
Где использовать вафельную пластину и детали вафельной пластины:Вафельная пластина имеет отверстия внизу, что придает вид вафель. Обычно он используется там, где требуются большие пролеты (например, зрительный зал, кинозал), чтобы избежать большого количества колонн, мешающих пространству.Следовательно, требуются толстые плиты, перекрывающие широкие балки (чтобы балки не выступали вниз по эстетическим соображениям). Основная цель использования этой технологии заключается в ее прочных фундаментных характеристиках устойчивости к растрескиванию и провисанию. Вафельная плита также выдерживает большую нагрузку по сравнению с обычными бетонными плитами.
Типы вафельных плит:На основе формы стручков (ПВХ поддоны) Вафельные плиты классифицируются в следующих типах:
- Треугольная система POD
- Square Pod System
- Вафельные плиты способны выдерживать более тяжелые нагрузки и охватывать большие расстояния, чем плоские плиты, поскольку эти системы имеют малый вес.
- Вафельная плита может использоваться как в качестве потолочной, так и напольной плиты.
- Подходит для пролетов 7–16 м; более длинные пролеты могут быть возможны с последующим натяжением.
- Эти системы легкие по весу и, следовательно, обеспечивается значительная экономия на каркасе, так как требуется легкий каркас.
- Литейные формы или формы, необходимые для изготовления сборных железобетонных изделий, очень дороги и, следовательно, экономичны только тогда, когда требуется крупномасштабное производство аналогичных изделий.
- Строительство требует строгого контроля и квалифицированной рабочей силы.
Купольная плита: —
Этот тип плиты обычно строится в храмах, мечетях, дворцах и т. д. Купольная плита строится на обычной плите. Толщина купольной плиты 0,15м. Купола имеют форму полукруга, а опалубка выполнена на обычной плите в форме купола, а опалубка заполнена бетоном, образуя формы купола. Это один из видов бетонных плит.
Плита скатной крыши:
Скатная кровля представляет собой наклонную плиту, обычно возводимую на курортах для естественного вида.По сравнению с традиционными кровельными материалами черепица, используемая в скатной кровле, чрезвычайно легкая. Это снижение веса снижает требования к деревянным или стальным конструкциям, что приводит к значительной экономии средств. Листы плитки изготавливаются индивидуально для каждого проекта, обеспечивая экономию затрат на рабочую силу и сокращение потерь на строительной площадке. И толщина плиты зависит от плитки, которую мы используем, может быть 2″-8″. Это один из видов бетонных плит.
Преимущества скатной крыши типа плиты:- Скатная крыша лучше отводит дождевую воду.
- Эта плита дает вам внутреннее хранилище или пространство для комнаты.
- Вероятность утечки меньше.
- Кровельные покрытия дешевле.
- Если это стандартный шаг, строительные материалы более экономичны
- Этот тип плит не рекомендуется для больших пролетов.
- Ремонт в плитах, такой как ремонт сантехники или электропроводки на плитах, затруднен.
Плита с арками:
Это тип плит, который обычно используется при строительстве мостов.Мосты подвергаются двум нагрузкам: подвижным нагрузкам от транспортных средств и ветровой нагрузке. Плита с арками или (арочная плита) принимается в местах, где есть необходимость перенаправить ветровую нагрузку, и если есть длинная кривая в направлении плиты, эти плиты принимаются. Он противостоит падению моста из-за сильной ветровой нагрузки.
Первоначально они были построены из камня или кирпича, но в последнее время их строят из железобетона или стали. Внедрение этих новых материалов позволяет арочным мостам быть длиннее с меньшими пролетами.
Плита после натяжения:
Плита, натянутая после изготовления плиты, называется Плита после натяжения . Предусмотрено усиление для сопротивления сжатию. В постнатяжной плите арматура заменена тросами/стальными арматурами.
Последующее натяжение позволяет преодолеть естественную слабость бетона при растяжении и лучше использовать его прочность при сжатии. Принцип легко соблюдается, если скрепить вместе несколько книг, прижав их сбоку.
В бетонных конструкциях это достигается за счет размещения в элементе высокопрочных стальных тросов перед заливкой. Когда бетон достигает желаемой прочности, арматура натягивается специальными гидравлическими домкратами и удерживается в натяжении с помощью специально разработанных креплений, закрепленных на каждом конце арматуры. Это обеспечивает сжатие на краю конструктивного элемента, что увеличивает прочность бетона для сопротивления напряжениям растяжения. Если сухожилия должным образом изогнуты в соответствии с определенным профилем, они будут оказывать в дополнение к сжатию по периметру полезный восходящий набор сил (силы балансировки нагрузки), которые будут противодействовать приложенным нагрузкам, освобождая конструкцию от части гравитационных эффектов.Это один из видов бетонных плит.
В этом типе плит вместо арматуры связываются тросы. В стальной арматуре расстояние между стержнями составляет от 4 до 6 дюймов, тогда как в плите после натяжения расстояние составляет более 2 м.
Преимущества плиты постнатяжения:- Это позволяет сделать плиты и другие структурные элементы тоньше.
- Это позволяет нам строить плиты на экспансивных или мягких грунтах.
- Образовавшиеся трещины плотно скрепляются друг с другом.
- Плиты с опорным натяжением — отличный способ построить более прочные конструкции по доступной цене.
- Уменьшает или устраняет растрескивание при усадке, поэтому не требуется стыков или требуется меньше стыков.
- Позволяет проектировать более длинные пролеты в приподнятых элементах, таких как полы или балки.
- Плиту постнатяжения могут изготовить только квалифицированные специалисты.
- Основная проблема с использованием натяжной плиты P заключается в том, что если не соблюдать осторожность при ее изготовлении, это может привести к несчастным случаям в будущем.Много раз невежественные рабочие не заделывали зазоры в сухожилиях и проводах. Эти разрывы вызывают коррозию проводов, которые могут преждевременно оборваться, что неожиданно приведет к некоторым отказам.
Плита предварительного натяжения:
Плита, которая натягивается перед укладкой плиты, называется Плита предварительного натяжения. Плита имеет те же характеристики, что и плиты пост-натяжения.
Висячая плита:
Если пролет плиты очень длинный, мы выбираем вантовую подвесную плиту, которая поддерживается тросом, таким как Лондонский мост, мост Ховра и т. д.Как правило, при строительстве домов на каждые 4 м мы обеспечиваем колонну, тогда как в подвесной плите на каждые 500 м мы обеспечиваем колонну. Такой вид плиты предусмотрен там, где длина пролета больше и сложность возведения колонн. Плиты связаны кабелями, и эти кабели присоединены к колоннам.
Низкая кровельная плита:
Плита, установленная над дверью для хранения, называется Низкая кровельная плита . Этот тип плиты закрыт со всех концов и открыт с одного конца.Эта плита находится ниже фактической плиты и выше уровня дверного порога. Эти типы бетонных плит используются в домах.
Выступающая плита:
Плита, у которой одна сторона закреплена, а другая сторона свободна, называется Выступающей плитой или консольной плитой . Плиты такого типа обычно изготавливаются в отелях, университетах, залах для торжеств и т. д., чтобы использовать эту зону для зоны опускания или подъема, а также для зоны погрузки и разгрузки. Это один из видов бетонных плит.
Град Плита/ Плита класса:
Плита, отлитая на поверхность земли, называется грунтовой плитой. Этот тип плиты используется на цокольном этаже.
Плиты бывают двух типов:- Обычно после заливки плинтусных балок. Песок засыпается на высоту 0,15 м, а затем утрамбовывается уровень песка. Затем РСС насыпают на песок до высоты цокольных балок. Это экономичный способ строительства фундаментной плиты, который в основном используется в Индии.
- В высотных зданиях после возведения цокольной балки между балками проводится борьба с термитами, затем укладывается полиэтиленовый лист, чтобы избежать проникновения термитов внутрь плиты, затем устанавливается стальная сетка и заливается бетон. Это стоит больше по сравнению с предыдущим и требует больше бетона, чем первый.
Утопленная плита :
Плита , которая предусмотрена под туалетами для скрытия канализационных труб или канализационных труб , называется Утопленная плита .В этом типе трубы, по которым течет вода, скрыты под полом. Необходимо соблюдать особую осторожность, чтобы избежать проблем с утечкой. После заливки канализационных труб в плиту плиту засыпают углем или битыми кусками кирпича. Существует два типа утопленной плиты.
Плита, укладываемая ниже нормального уровня пола на глубину от 200 мм до 300 мм и заполненная битыми кусками кирпича, называется Утопленная плита.
или
Плита, уложенная выше нормального уровня пола на высоте от 200 мм до 300 мм и заполненная углем или битыми кусками кирпича, называется Утопленная плита .
Разное Плиты:
Комнатная хайжа или чердак:
Этот вид хайджи (плиты) предусмотрен в гостиных и на кухне для хранения материалов дома. Обычная разница между низкой плитой крыши и Room chajja заключается в том, что низкая плита крыши скрывает материал дома, а в то время как Room Chajja или Loft не скрывают материал дома, они открыты и расположены над дверью. Это один из видов бетонных плит.
Кухонная плита:
Плита предусмотрена на кухне для своей платформы.Для размещения плиты и другой кухни используется материал Кухонная плита . Он имеет ширину 0,5 м, длину стены и толщину 2″.
Перемычки:
- Перемычки предусмотрены внутри здания над дверями и окнами для перенаправления верхней нагрузки. Существует два типа перемычек.
- Сборные перемычки : Перемычки, которые производятся на заводах, называются Сборные перемычки.
- Заливка на месте: Перемычки отливаются на месте и называются перемычками, залитыми на месте.
Длина перемычки больше длины двери и имеет ширину стены, толщина перемычки 0,1м называются солнцезащитными плитами. Плита не пропускает дождь внутрь здания и прямые солнечные лучи. Это один из видов бетонных плит.
Читайте также:
Для мгновенных обновлений Присоединяйтесь к нашей трансляции WhatsApp.Сохраните наш контакт WhatsApp +9700078271 и отправьте нам сообщение «ПРИСОЕДИНЯЙТЕСЬ»
Никогда не пропустите обновление Нажмите на красный колокольчик уведомлений и разрешите уведомление.
