Перекрытие по профнастилу монолитное
Содержание
- Межэтажное перекрытие из профнастила – конструктивные особенности
- Какими достоинствами обладает монолитное перекрытие по профлисту?
- Перекрытие из профлиста и бетона – расчет потребности в материалах
- Строительство монолитного перекрытия – специфика технологии
- Подготовка к сооружению перекрытия из профнастила
- Выполнение монтажа металлопрофиля
- Производим армирование при устройстве перекрытия
- Заливка на поверхность профлиста бетона
- Разравнивание поверхности после бетонирования
- Заключение
- Похожие статьи:
В строительной отрасли применяются технологии, позволяющие быстро сооружать железобетонные конструкции, снижая при этом объем расходов. Активно внедряется монолитное перекрытие по профлисту. Оно применяется в жилищном, гаражном и промышленном строительстве. Технология позволяет при минимальных трудозатратах без использования грузоподъемной техники сооружать межэтажную основу и потолок. При этом отпадает необходимость использования тяжелых плит перекрытия. Повышенную прочность бетонной плиты обеспечивает толщина бетонного слоя, который усиливает арматура.
Межэтажное перекрытие из профнастила – конструктивные особенности

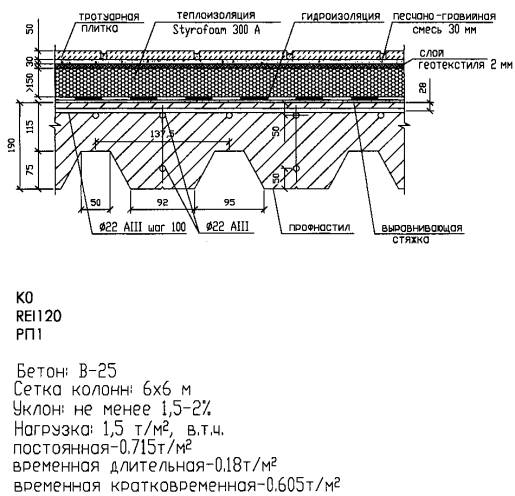

Перекрытие по профлисту – сборная конструкция, состоящая из следующих элементов:
- Листового профиля из металла. Профильный лист изготавливается методом холодного проката из оцинкованной стали и имеет продольные гофры. Для использования в качестве несущей нагрузку стационарной опалубки используется профнастил для перекрытий с маркировкой Н, обладающий повышенной нагрузочной способностью.
- Марочного бетона. Для заливки потолка используют бетонный раствор на основе песка, щебня и цемента, изготовленный по стандартной рецептуре. Повышенные прочностные свойства бетонной смеси после застывания обеспечиваются за счет использования портландцемента марки М350-М500.
- Арматурного каркаса. Решетка изготавливается методом вязки из стальных прутьев, которые укладывают по впадинам профиля вдоль всей длины листа с постоянным шагом.
Формируется железобетонный массив путем заливки раствора на металлопрофильный лист с установленной на нем арматурной решеткой. Используют монолитный вариант перекрытия через месяц после заливки, когда бетон наберет эксплуатационную прочность. Полученная железобетонная плита обладает повышенной жесткостью и способна воспринимать значительные нагрузки.

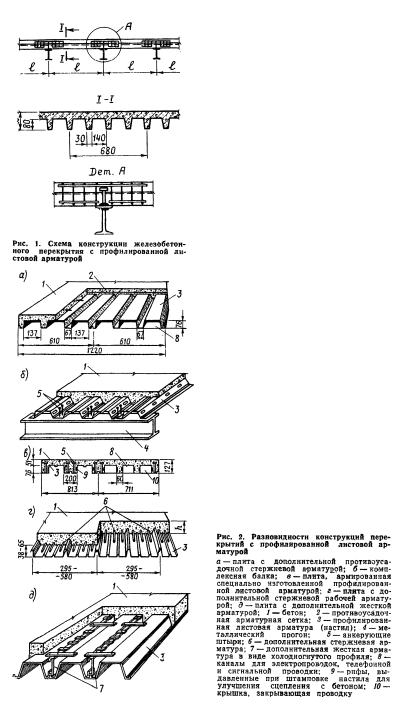

В зависимости от конструктивных особенностей здания по профилированному листу сооружаются различные виды монолитных перекрытий, усиленные внутренней и внешней арматурой:
- безбалочные. Они опираются на капитальные стены и передают нагрузку на дополнительные опоры в виде металлических колонн;
- балочные. Под профлистом устанавливается несущая конструкция, сформированная опорными балками и колоннами.
Толщина бетонного массива составляет от 6 до 16 см. Учитывая увеличенную массу бетона, расстояние между опорными стойками и схему армирования определяют расчетным путем. Технология формирования монолитных перекрытий по профилированному листу предусматривает установку дополнительных стоек. После твердения бетона технологические опоры убирают.
При наличии в бетонной плите проемов они по периметру дополнительно усиливаются арматурой. Длина железобетонной плиты, залитой по профлисту, достигает 6 м.
Какими достоинствами обладает монолитное перекрытие по профлисту?
Желая соорудить монолитное перекрытие по профлисту, следует изучить характеристики и свойства этого материала. Достоинства профнастила:
Профнастил для перекрытий применяется для облицовки стен, создания кровли, строительства заборов, ограждений, ангаров и бытовок- небольшая масса;
- простота установки;
- повышенная прочность;
- продолжительный период эксплуатации;
- легкость доставки на объект;
- обрабатываемость;
- устойчивость к коррозии;
- экономичность;
- доступная цена.
Для формирования монолитных перекрытий металлопрофиль является оптимальным решением. Он обладает повышенной стойкостью к воздействию природных факторов и не деформируется под воздействием различных нагрузок. Кроме того, применение профлиста снижает затраты на армирование. Возможность выбора разнообразных цветов и размеров обеспечивает востребованность стройматериала.
Приобретающие популярность перекрытия из профнастила и бетона обладают комплексом серьезных преимуществ. Главные плюсы:
- повышенная жесткость. Использование в качестве стационарной опалубки профнастила марок Н57-Н135 позволяет создать жесткую конструкцию, способную выдержать массу бетонного раствора;
- равномерное распределение нагрузок. Применение рифленого листа, усиленного опорными балками и колоннами, позволяет значительно снизить нагрузку на несущие стены и фундаментную основу;
- повышенный запас прочности. Функция внешнего армирования обеспечивается ребрами металлопрофиля, а внутреннего – арматурной решеткой, что повышает нагрузочную способность монолитного перекрытия;
- удобство выполнения строительных операций.
Сооружение железобетонной плиты не требует применения грузоподъемной техники, а отсутствие необходимости выполнять демонтаж опалубки сокращает сроки монтажа;
- привлекательный вид потолочной поверхности. Защитно-декоративное покрытие профилированных листов придает аккуратный вид потолку без дополнительной отделки;
- пожарная безопасность. Монолитное перекрытие из железобетона, выполненное по профилированному настилу, способно длительное время сохранять свои рабочие характеристики при пожароопасной ситуации;
- экономичность. За счет разной высоты волнообразной поверхности профилированного листа снижается потребность в бетонном растворе.
Проанализировав указанный комплекс достоинств, можно сделать вывод, что применение стационарной опалубочной конструкции из профлиста способствует существенному снижению стоимости строительных работ. При этом сохраняются прочностные характеристики и обеспечивается необходимый срок эксплуатации.
Перекрытие из профлиста и бетона – расчет потребности в материалах
[adsense1]
Выполнение расчетных операций предшествует мероприятиям по заливке.
- габаритные размеры строения;
- массу железобетонной конструкции;
- несущую способность фундаментной основы;
- характеристики, которые имеет профлист для перекрытий;
- толщину заливаемого слоя бетона;
- минимальный процент армирования железобетонных конструкций.
Не владея методикой вычислений, самостоятельно проблематично определить потребность в материалах и рассчитать все параметры. Ускорить и облегчить выполнение расчетных операций позволяет специальный калькулятор, размещенный на профессиональных сайтах. Для обеспечения прочности возводимых конструкций программа учитывает, что металлопрофильные листы опираются на три горизонтальных балки, а также, что толщина бетонной плиты примерно в 30 раз меньше, чем длина пролета.
После введения исходных данных программный калькулятор оперативно определит:
- расстояние между опорными колоннами;
- шаг между горизонтальными балками;
- конструктивные особенности железобетонного перекрытия;
- размеры арматурного каркаса;
- количество опорных колонн;
- величину нагрузки на одну стойку;
- размеры профиля колонн и балок.

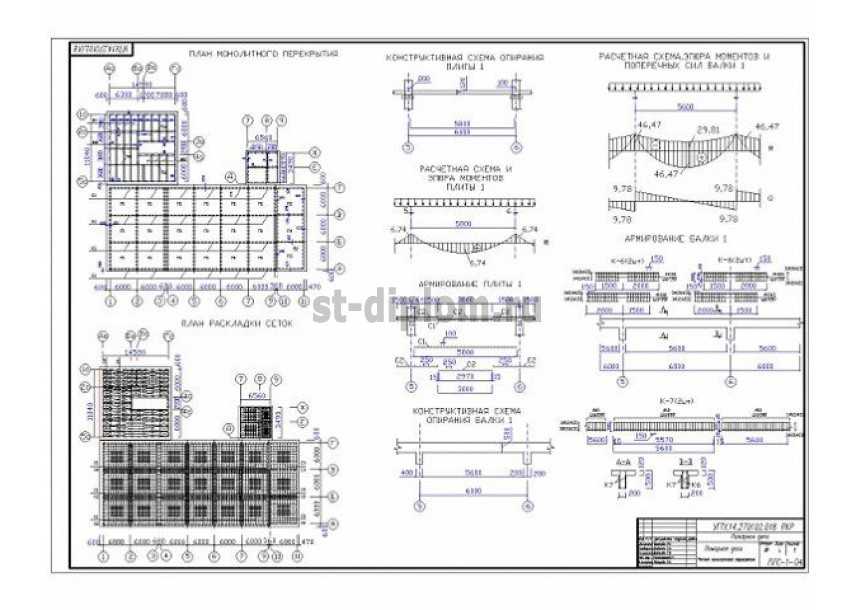

Используя специальное программное обеспечение, несложно выполнить комплекс расчетов и распечатать необходимую документацию, выполненную с учетом требований строительных норм и правил:
- Рабочий план железобетонной конструкции.
- Чертежи стационарной опалубки.
- Схему арматурного каркаса.
- Общую спецификацию стройматериалов.
Консультация профессиональных строителей и проектировщиков позволит избежать непредвиденных ошибок.
Строительство монолитного перекрытия – специфика технологии
[adsense2]
Согласно требованиям технологии, перекрытие из профлиста и бетона сооружается по следующему алгоритму:
- Выполняются подготовительные мероприятия, связанные с расчетами и приобретением материалов.
- Производится монтаж стационарный опалубки, для изготовления которой используется профильный лист.
- Осуществляется монтаж опорных колонн и балок, обеспечивающих нагрузочную способность опалубки.
- Нарезается арматура, вяжется силовая решетка, которая неподвижно устанавливается внутри опалубочной инструкции.
- Готовится марочный бетонный раствор, которым заполняется опалубка из профилированного листа.
- Выравнивается поверхность бетонного массива и производится периодическое увлажнение поверхности бетона в летний период.
Важно дать отстояться бетону в течение четырех недель для достижения эксплуатационной прочности. Соблюдение требований технологии и применение качественных материалов гарантирует прочность монолитного перекрытия.
Подготовка к сооружению перекрытия из профнастила
[adsense3]
Монолитное перекрытие по профлисту следует сооружать после завершения подготовительных мероприятий. Необходим серьезный и квалифицированный подход, а также инженерная подготовка для выполнения работ и обеспечения качества сооружаемой железобетонной конструкции.
Подготовительные мероприятия предусматривают следующие работы:
- Выполнение прочностных расчетов.
- Разработку схемы опалубочного каркаса.
- Проектирование арматурной решетки.
- Определение потребности в стройматериалах.
- Подбор сортаментов колонн, балок и профлиста.
- Приобретение необходимых для выполнения работ материалов.
После завершения подготовительных работ приступайте к монтажным операциям.
Перекрытие из профнастила представляет собой, по сути, несъёмную опалубку, опорой для которой как раз и является металлический каркасВыполнение монтажа металлопрофиля
[adsense4]
Сборка опалубки для изготовления перекрытия по профнастилу – базовый этап работ, который следует выполнять с учетом указанных требований:
- выдерживать нахлест между профлистами с перекрытием в две отбортовки;
- опирать каждый профлист не менее чем на три несущих бруса;
- фиксировать элементы опалубки с помощью саморезов по металлу;
- обеспечивать жесткость в местах нахлеста с использованием заклепок.
После сборки опалубочной конструкции следует окантовать торец опалубки досками, высота которых соответствует толщине бетонного слоя. Опорные колонны и балки необходимо устанавливать, согласно требованиям проектной документации.
Производим армирование при устройстве перекрытия
[adsense5]

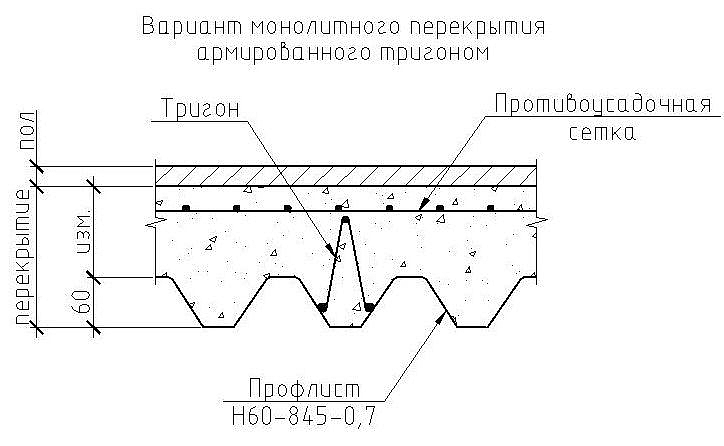

Армирование перекрытия решеткой из стальных прутков позволяет повысить жесткость конструкции и способствует повышению нагрузочной способности монолита.
Для сборки арматурной решетки необходимо подготовить:
- стальную арматуру диаметром 1,2 см;
- отожженную проволоку для вязки решетки;
- подкладки для укладки готовой решетки на профлист.
При сборке силовой решетки следует руководствоваться рабочим чертежом.
Арматура – это каркас, который помогает бетонной заливке выдерживать сильные нагрузкиЗаливка на поверхность профлиста бетона
[adsense6]
Заливка перекрытий на профнастиле производится бетонным раствором с маркировкой М350 и выше.
Учитывая увеличенную потребность в бетонной смеси, целесообразно заказать готовый раствор на специализированном предприятии.
Важно выполнять следующие требования:
- Поэтапно бетонировать каждый из пролетов.
- Удалять вибратором воздушные включения в бетонном массиве.
- Обеспечивать неподвижность бетона в процессе твердения.
Применение бетононасоса позволит залить готовый раствор в один прием.
Разравнивание поверхности после бетонирования
[adsense7]
Бетонное перекрытие по профнастилу после заливки следует выровнять. Для обеспечения плоскостности перекрытия используется длинное правило, с помощью которого бетонный раствор равномерно распределяется по всей площади. При выполнении работ важно ликвидировать высотные перепады. Для сохранения влаги в массиве и нормального протекания процессов гидратации постелите на поверхность бетона полиэтиленовую пленку.
» src=»https://www.youtube.com/embed/sVUV7vFRGcQ?feature=oembed» frameborder=»0″ allow=»accelerometer; autoplay; clipboard-write; encrypted-media; gyroscope; picture-in-picture» allowfullscreen=»»>Заключение
Сооружая межэтажное перекрытие из профнастила, уделите особое внимание выполнению расчетов, а также обеспечьте жесткость и герметичность стационарной опалубки. Учитывая ответственность сооружаемой конструкции, воспользуйтесь услугами профессиональных строителей.
Как вам статья?
Перекрытие по профнастилу монолитное: расчет и монтаж
Современные технологии позволяют производить строительные работы всё дешевле и быстрее. Наибольшей популярностью сейчас пользуется монолитное перекрытие по профнастилу, позволяющее не только сократить стоимость и сроки строительства, но и значительно снизить трудоёмкость работ. Технология применяется к зданиям любой формы и размера, достаточно грамотно и скрупулёзно провести расчет перекрытия по профнастилу.
Инструменты и материалы для работ
В работе с монолитным перекрытием вам пригодятся следующие инструменты и материалы:
Основание из профиля- цемент;
- песок;
- емкость;
- бетономешалка;
- лопата;
- профнастил;
- саморезы;
- арматура;
- опалубка;
- мастерок.
Что такое профнастил и где он применяется?
Профнастил представляет собой оцинкованный стальной гофрированный лист. Волнистость этот материал приобретает путём холодного проката. Иногда на материал также наносится дополнительное антикоррозийное покрытие, повышающее дополнительно его внешнюю привлекательность.
Профнастил для перекрытий применяется для облицовки стен, создания кровли, строительства заборов, ограждений, ангаров и бытовок. Можно выделить следующие типы профлиста, выпускаемые современной промышленной отраслью:
- тип С — профиль для стен;
- тип НС применяется для настила и строительства стен;
- Н – несущий тип, применяемый для кровли (как плоской, так и одно- и двускатной) и перекрытий.
Профилированный металлопрокат типа Н имеет наибольшую несущую способность, что и позволяет применять его для кровли. Высота профиля также наибольшая среди прочих разновидностей. К примеру, в профиле Н35-1000-0,7 — 35 – это высота профнастила в миллиметрах, 1000 – ширина, а 0,7 – толщина.
Специфика расчёта материала
При проведении расчета нужно в обязательном порядке учитывать габариты постройки, вес всей конструкции, а также коэффициент нагрузки на перекрытие и параметры фундаментного основания дома. Виды металлических опор и колонн будут выбираться в соответствии с параметрами постройки.
Перекрытие по профлисту будет иметь такую толщину, какой будет требовать уровень эксплуатационной нагрузки. Параметры опалубки и сечение металлических крепежных стержней также зависят от степени нагрузки, а также от длины пролета между балками опор.
Перекрытие по профнастилу, включающее профиль и плиту, будет иметь ширину в пропорции 1: 30 (по отношению к длине пролета).
Перед началом строительных работ необходимо подготовить все проектные документы согласно СНиП II-23-81. В силу того, что застройщикам без специального инженерного образования крайне трудно выполнить расчёт конструкции, проводимый по этим документам, было создано специальное ПО, при помощи которого, любой желающий может создать рабочую документацию и выполнить все расчёты. Кстати говоря, при помощи той же программы можно выполнить чертежи опалубки и арматуры, а также посчитать общие затраты на материалы.
Не закончив предварительно работу с документацией и расчётами, монолитное перекрытие по профнастилу строить не рекомендуется, ведь в таком случае велика вероятность, что вероятная нагрузка на перекрытие или же кровлю (плоскую или со скатами) будет высчитана неверно, вследствие чего деформируется либо постройка, либо сам профлист.
Кроме того, стоит заранее рассчитать шаг между опорными балками, который варьируется в зависимости от типа профнастила (к примеру, тип Н, используемый для плоской кровли, нуждается в частом шаге между опорными балками, ведь высота этого профиля выше остальных – целых 35 мм. ). Это связано с тем, что прочность бетонной заливки будет невысока.
После того как все расчёты будут произведены, можно начинать строить монолитное перекрытие по профнастилу, которое реально выполнить собственноручно, но для этого вам понадобятся специальные инструменты и высокотехничное оборудование.
Устройство монолитного перекрытия по профнастилу
Готовый потолок — вид снизуГлавный этап возведения перекрытия из железобетона – подготовка и заливка опалубки. Готовая монолитная конструкция в дальнейшем может использоваться как потолок, не нуждающийся в дополнительной отделке и декорировании.
Второе немаловажное звено монолитного перекрытия – профили. Именно благодаря им достигается ребристое сечение, в разы повышающее уровень надёжности перекрытия. Также благодаря использованию профилей можно сократить расходы на армирование конструкции, что сократит общие расходы на строительство.
Перекрытие из профнастила представляет собой, по сути, несъёмную опалубку, опорой для которой как раз и является металлический каркас. В силу того, что общая конструкция имеет внушительный вес и прочность, материалы для стен можно применять более легкие, не опасаясь за крепость постройки, ведь за неё отвечает каркас из металла.
Нагрузка переносится на плоскую часть каркаса, что еще сильнее облегчает нагрузку на стены и фундамент. Таким образом, можно даже дополнительно сэкономить и построить дешевый и быстро возводящийся колонный фундамент.
Основные этапы монтажа
Прежде чем делать расчёт длины листа профнастила, стоит учитывать, что его опора должна обеспечиваться сразу на 3 опорные балки, дабы в будущем лист не перегибался и не деформировался.
Крепление профиля

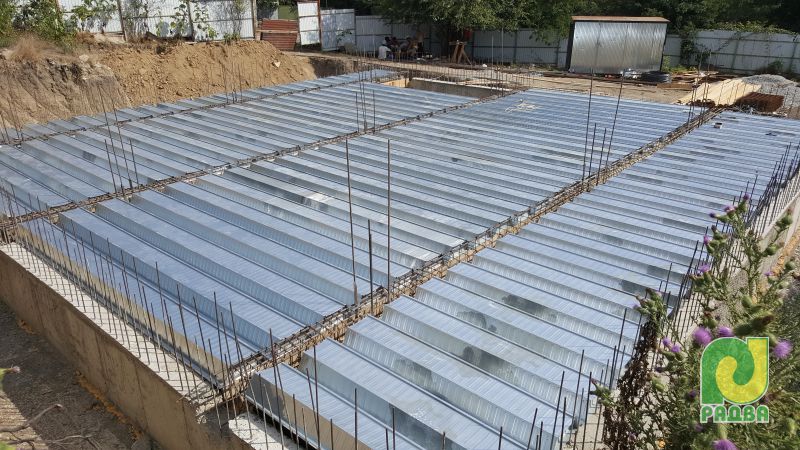

Фиксация профиля с помощью саморезовЕсли расчеты были предварительным этапом, то первым этапом будет крепление листов к металлическому основанию. Это делается при помощи саморезов с усиленным буром. При этом крепеж свободно может зайти в швеллер даже тогда, когда отверстие там не делалось специально.
Крепления нужно сделать везде, где профлист соприкасается с балкой опоры, ведь общая нагрузка на конструкцию будет довольно высокой.
Армирование

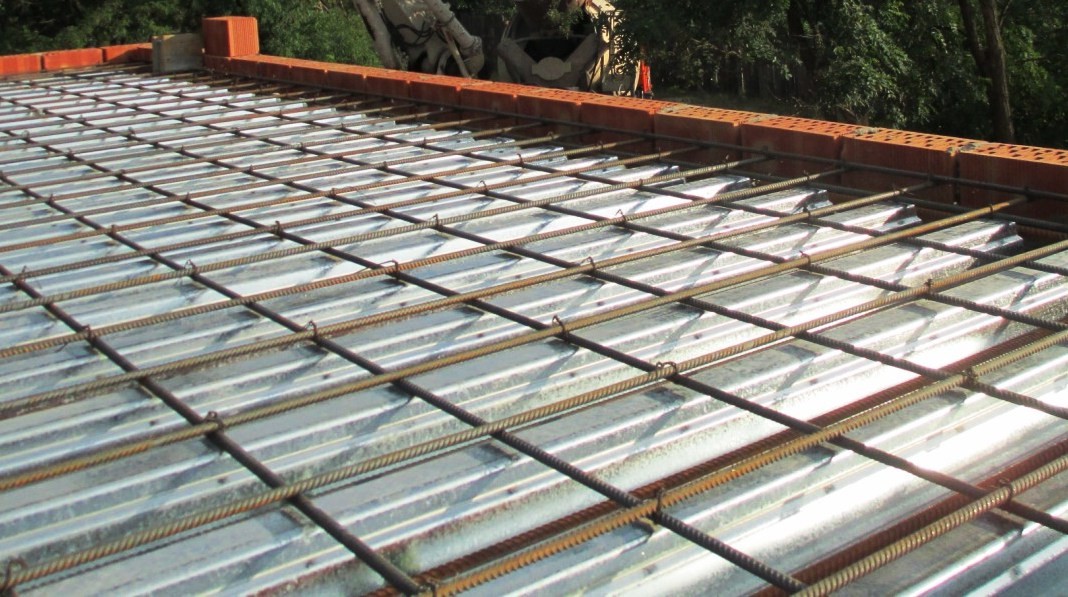

Следующий этап работ – армирование. Арматура – это каркас, который помогает бетонной заливке выдерживать сильные нагрузки. Структура арматуры будет состоять из 12-миллиметровых продольных прутьев, укладываемых в каждую из волн профнастила. Если требуется еще больше усилить конструкцию, можно добавить поперечные прутья арматуры (толщиной в 6 мм). Арматурный каркас соединяется сваркой или стальной проволокой.
Укрепление конструкцииЗаливка перекрытий
Следующий этап — заливка перекрытий. Сорт бетона должен быть наивысшим, кроме того, всю заливку нужно произвести за один раз. Замес бетона лучше не делать самостоятельно — надёжней будет заказать готовый и залить его при помощи спецтехники (бетононасос и транспортер).
Выравнивание
После заливки перекрытия его необходимо тщательно выровнять. Предварительно нужно добавить несколько подпорок, страхующих профнастил от прогиба под тяжестью бетонной заливки. Дополнительные опоры устанавливаются между основными опорными балками.
Советы по работе с бетоном
Только лишь бетон окрепнет (на это потребуется почти месяц), опоры можно устранить. Заливка производится лишь при температуре выше нуля, ибо при минусовой температуре велика вероятность, что сохнуть он будет еще дольше.
Если по каким-либо причинам работы приходится проводить при очень низкой температуре, стоит купить бетон с дополнительными добавками, которые помогут смеси окрепнуть.
Если приходится работать в сухую и жаркую погоду, то, для того чтобы предотвратить появление трещин, залитый состав потребуется периодически увлажнять. Если во время проведения работ могут возникнуть заморозки, то рекомендуется заказать смесь со специальными добавками. Она может набрать необходимую прочность даже при низкой температуре.
Совместные плиты из листового металла — Базилио Паредес Архитектура и дизайн
Композитные листовые плиты представляют собой тип композитной плиты, в которой используется гофрированный оцинкованный стальной лист и сжимающийся слой бетона. Этот лист действует, избегая использования подпорок в полах, поскольку они способны полностью поддерживать бетон во время его застывания. Кроме того, этот лист выполняет несущую функцию, поэтому оба материала конструктивно взаимодействуют друг с другом. Система обычно комплектуется распределительной арматурой внутри бетона для предотвращения растрескивания. Поэтому оба материала работают солидарно.
Большое преимущество этого типа кованых . Среди преимуществ композитных плит из листового металла мы находим то, что они действуют как рабочая платформа во время строительства, обеспечивая безопасность от падающих предметов. Гофры обеспечивают сцепление листа с бетоном. Кроме того, полезная кромка плиты уменьшается с последующим снижением веса конструкции.
Обычно соотношение между прочностью и весом выше, чем у обычного бетонного пола, поэтому затраты на транспортировку и монтаж ниже. Кроме того, материалы легче и занимают меньше места. В качестве недостатка мы находим, что лист должен быть обработан при необходимости огнезащитным слоем, чтобы предотвратить его воздействие на гипотетический огонь. Это связано с тем, что, будучи металлическим, он внезапно теряет свое сопротивление при повышении температуры металла.
Пример характеристик продукта:Collaborator CTE-820.60 (Арт. Профили Aragón)
6000 x 820 x толщиной 0,8, 1 и 1,2 мм. Материалы Пример
Профнастил: Сталь S280 GD по стандарту EN 10326 и аналог. Для механических характеристик типа Fe 360 в соответствии со стандартом UNI-CNR 10022 общее натяжение профиля не должно превышать 180 Н/мм².
Бетон: использование бетона класса fck 250 Н/см² с напряжением 85 Н/см² предусмотрено, как указано в DM 14/2/9. 2.
Негативное армирование: Мы рекомендуем использовать строительные стержни типа Fe B 38K с допустимым натяжением 215 Н/мм².
Статические характеристики профлиста: Моменты инерции и модули сопротивления рассчитываются с учетом уменьшения сжатых элементов как за счет действия положительных, так и отрицательных моментов в соответствии со стандартом UNI CNR 10022.
Характеристики плит: Расчеты сечений относятся к теории железобетона, где рассматривается зависимость между модулем упругости стали и бетона при n=15.
История композитных плитПервый патент на плиту этого типа появился в США в 1950 году. Первоначально соединение между бетоном и сталью осуществлялось с помощью пластин из оцинкованной стали, приваренных к гребню Лист. Позже их заменили сварной сеткой, также в верхней части плиты.
В ходе последующих исследований были разработаны новые способы гарантировать идеальное сочетание обоих материалов за счет ребер на боковых поверхностях.
В Европе совместное использование плит из листового металла началось в конце 1960-х годов. Исследования по решению основной проблемы совместного пола, напряжения сдвига, продолжали развиваться, и примерно в середине восьмидесятых годов Американское общество инженеров-строителей опубликовало «Технические требования по проектированию и строительству композитных плит ». В свою очередь опубликован британский стандарт BS-5950-82. Оба были и остаются эталоном для этого типа системы.
Описание системыМатериалы пола из композитных плит расположены таким образом, что при вводе пола в эксплуатацию стальная плита сопротивляется растягивающим напряжениям. При этом бетон сопротивляется сжимающим напряжениям, поэтому оба материала работают оптимально и совместно.
Обычно в бетон вставляют гофрированную стальную сетку, чтобы предотвратить растрескивание из-за усадки, которую он испытывает в процессе схватывания.
В процессе сборки металлический лист должен выдерживать вес свежего бетона, пока он схватывается. Если это невозможно, плиты должны поддерживаться во время схватывания бетона. После затвердевания бетона оба материала соединяются таким образом, что ведут себя солидарно.
Сотрудничающая листовая плита с точки зрения конструктивного исполнения является однонаправленной плитой, так как ребра листа параллельны одному направлению и поэтому должны опираться на перпендикулярные им кромки. Учитывая расположение материалов, эта система лучше всего работает, когда она организована через изолированные пролеты, то есть они не имеют непрерывности за своими опорами и поэтому образуют изостатическую конструкцию. При расположении нескольких последовательных пролетов и желательно, чтобы они работали совместно, на их верхней грани возникают растягивающие напряжения. Это означает, что к арматуре на сжатие необходимо добавить арматуру.
Композитные листовые плиты в основном используются в сочетании с металлическими конструкциями. Однако их можно использовать в бетонных, деревянных или каменных конструкциях, если соблюдены условия крепления и перекрытия. Кроме того, эта система позволяет соединить металлические балки с бетоном пола.
Пакеты металлических профилей распределяются в соответствии с планом работ и должны совпадать с основными балками конструкции. Ребра профилей всегда будут идти по опорным балкам.
Крепление металлических профилей к металлическим балкам может производиться непосредственно с помощью как шурупов, так и гвоздей. Если балки изготовлены из бетона или другого металла, рекомендуется закрепить металлические пластины на этих балках. Все металлические профили необходимо оставить на всех опорах с минимальной плотностью двух креплений на опору и профиль. Профили будут закреплены по мере их установки на опорные балки.
Перед тем, как приступить к бетонированию, профили должны быть очищены от грязи, жира и т.п. Для этого при необходимости приступайте к их мойке и обезжириванию.
Заливка бетона легче, если она выполняется насосом, что является самым быстрым решением в исполнении. Указанный сброс будет производиться на участках опорных балок, избегая концентрации бетона и уменьшая высоту сброса от трубы до плиты не более чем до 40 сантиметров.
Композитные перекрытия или композитные плиты, поддерживаемые стальными балками и бетоном, должны иметь минимальную опору 75 мм. С минимальной внешней опорой 50 мм для металлических профилей.
Для композитных перекрытий или композитных плит, опирающихся на балки из других материалов, эти значения должны быть увеличены минимум до 100 мм и 70 мм соответственно.
Для пластин внахлест и сплошных пластин, опирающихся на сталь и бетон, минимальная опора должна составлять 75 мм. А для других материалов 100 мм.
N формат:Расчет взаимодействующих плит HI-BOND основан на следующих нормах:
MD из 9/1/96 : Технические нормы для расчета, выполнения и испытаний железобетонных конструкций, предварительно напряженных и металлических конструкций.
UNI-CNR 10022/84. Холодногнутые профили: Инструкция по их применению в строительстве.
EN 10326 Стальные листы и полосы для строительных конструкций, непрерывно оцинкованные горячим способом.
CEN Европейский комитет по стандартизации, Еврокод 4; Проектирование сталежелезобетонных конструкций.
Инструкция Aippeg по расчету плит с гофрированным профилем и взаимодействующим бетоном.
Как выбрать то, что лучше для вас
Композитный настил пола из гофрированных металлических панелей имеет более высокую прочность, чем плоские стальные полы. Узнайте, как выбрать лучший гофрированный металлический настил для вашего строительства. №
Одним из способов укрепить полы без дополнительного веса является приклеивание гофрированного металлического листа к бетону. Это явление известно как листовой настил или композитный настил для пола. Это оптимизирует структурную целостность вашей конструкции.
Сегодня для укрепления пола можно использовать различные виды металлов. Однако гофрированные металлические листы обеспечивают максимальную прочность. Изгибы металлического листа увеличивают площадь поверхности для соединения с бетоном. Следовательно, полученная композитная плита перекрытия имеет более высокую прочность в отличие от простых бетонных плит или простого металлического настила.
Плиты, армированные профнастилом, обладают устойчивостью и малым весом. Уменьшение массы уменьшает количество опор для отливки плит. Таким образом, вы в конечном итоге сэкономите на строительном материале.
Кроме того, композитные плиты сокращают расходы за счет уменьшения количества бетона, необходимого для изготовления плит. Армирование из гофрированного стального листа уменьшает количество бетона при сохранении устойчивости. Эта особенность делает стальную форму превосходной для многоэтажных зданий.
Вы можете приобрести готовые композитные плиты перекрытия, ознакомившись со строительными спецификациями, указанными инженером участка. Готовые плиты легко монтируются и упрощают монтаж опалубочных материалов. В перекрытиях также предусмотрены места для установки кабельных лотков и труб, которые можно разложить после установки перекрытия.
В CBS Sheetmetal, Creative Building Supply, вы можете приобрести качественные композитные плиты, содержащие первоклассный гофрированный металл. Мы производим наши гофрированные металлические панели на собственном производстве. Помимо нашей стандартной металлической линии, мы также изготавливаем металлические панели в соответствии с вашими техническими требованиями.
У нас есть стальные листы с высокими эксплуатационными характеристиками с четырьмя типами отделки для предотвращения коррозии и повышения прочности гофрированного металла.
Процессы включают:
- Galvalume – мы покрываем металлический лист алюминием, кремнием и цинком для долговременной защиты от ржавчины.
- Гальванизация – это нанесение цинка на поверхность металла для защиты от окислительных элементов.
- Окраска – наши металлические листы имеют цветную отделку для эстетики и защиты от ржавчины.
- Нержавеющая сталь – металлический сплав устойчив к ржавчине и не требует дополнительной отделки.
Существуют различные стальные формы, подходящие для различных применений в строительстве. Каждый металлический настил обладает уникальными характеристиками, отвечающими специфическим строительным требованиям. Вы можете сравнить и сопоставить наш список гофрированного металлического настила, чтобы увидеть, что лучше всего подходит для ваших строительных нужд.
Композитный настил B/Type BСтальной настил B/Type B является наиболее распространенным типом металлического настила для бетона. Он подходит для коротких и средних строительных пролетов.
Характеристики включают:
- Измерение от корыта до пика составляет 1,5 дюйма.
- Ширина 36 дюймов.
- Расстояние между отрегулированными канавками составляет 6 дюймов.
- Имеет шесть широких ребер.
- Он имеет стандартную боковую перемычку с внутренней и наружной блокировкой.
Наш гофрированный лист имеет два дополнительных выступа по обеим сторонам откоса желоба. Мы соединяем гофрированный металлический лист с легким бетоном с 115 PCF или 145F с нормальным бетоном.
Наши гофрированные листы имеют одинаковое распределение элементов на фут ширины, распределяя одинаковый вес и массу по всей поверхности.
Двухдюймовый композитный настил полаДвухдюймовый композитный настил пола прочнее стального пола типа B. Лист из гофрированного железа может выдерживать больший вес бетона по сравнению с металлическим листом B. Плита также охватывает дополнительные расстояния.
Характеристики Включают:
- Расстояние между вершиной и впадиной металлического листа составляет 2 дюйма в длину.
- Металлическая панель шириной 24 дюйма.
- Расстояние между двумя средними желобами составляет 12 дюймов.
- Имеет два широких ребра.
- Он имеет стандартную боковую перемычку с внутренней и наружной блокировкой.
Заполняем плиту легким бетоном 115 PCF или обычным бетоном 145 PCF.
Трехдюймовый композитный настил для полаТрехдюймовая металлическая панель превосходит по прочности и глубине 1,5-дюймовые и 2-дюймовые листы. Он также может охватывать наибольшее расстояние между опорами. Металлическая панель также удерживает самое толстое количество бетона.
Включает в себя:
- Длина между желобом и пиками изгибов составляет три дюйма.
- Листовая панель 24 дюйма.
- Средняя ширина желоба составляет 12 дюймов.
- Арки имеют дополнительную кривизну на скатах и основании для максимальной площади поверхности.
Металлический лист заполняем легким бетоном 115 PCF или нормальным 145PCF.
Специализированные композитные напольные покрытия Существуют способы изготовления композитных полов с большими пролетами. Наиболее распространены металлические настилы толщиной 1,5, 2 и 3 дюйма. Однако они охватывают ограниченные расстояния. Вам необходимо приобрести стальные формы более трех дюймов для плит, покрывающих большие расстояния.
Вы можете создавать составные плиты с большим пролетом, соединяя составные стальные балки со стальными перекрытиями с помощью срезных шпилек, соединенных со стальным настилом с верхним поясом балки. Когда вы заливаете эту интеграцию бетоном, срезные шпильки внедряются в затвердевший бетон, создавая одну длинную составную систему. Интеграция обеспечивает плиты, которые охватывают от 20 до 60 футов.
Композитный настил с глубоким ребромВ этой композитной системе пола металлические настилы толщиной 4,5, 6 или 7 дюймов соединяются друг с другом сбоку с помощью крепежного инструмента. Подключение происходит на месте. Стальные полы покрывают до 34 футов.
Композитный настил типа «ласточкин хвост» Композитный настил типа «ласточкин хвост» может иметь длину до 34 футов.
