Какие бывают плиты перекрытия: размеры, длина, ширина, стандартные

Вы занимаетесь строительством и интересуетесь строительными материалами? Чтобы узнать, какие бывают плиты перекрытия, мы остановимся на их характеристиках и расскажем, какие существуют способы хранения.

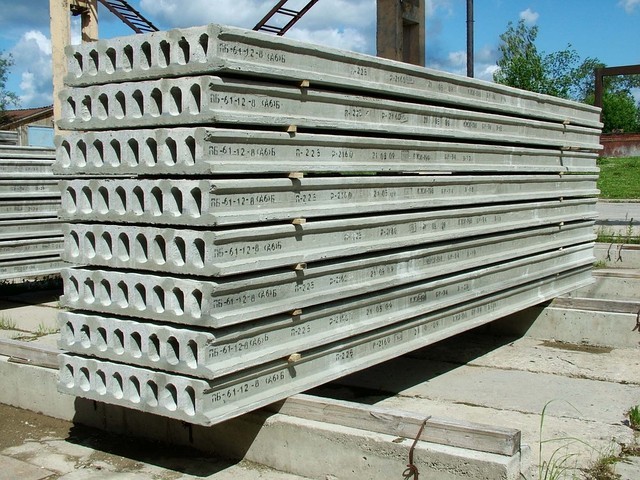

Хранят железобетонные плиты в штабелях, высота которых не должна превышать 2,5 м в горизонтальном положении.

Что такое плиты перекрытия?

Перекрытия – это несущая горизонтальная конструкция здания, которая предназначена для разделения этажей. Перекрытия могут быть чердачными и междуэтажными. При строительстве и эксплуатации здания на перекрытия ложится очень большая нагрузка. Перекрытия, кроме собственного веса, несут на себе тяжесть состава, расположения частей строения.

Частями перекрытий называют основную часть, которая состоит из массивных сборных плит, изготовленных из железобетона. Верхняя часть перекрытий сохраняет звукоизоляцию и тепло, а нижняя – это наш потолок.

Схема монтажа плиты перекрытия

Плиты перекрытий в строительном производстве изготавливают из железобетона и бетона. Их используют на строительстве разнообразных объектов.

Железобетонные перекрытия могут быть ребристыми. Их особенность – это то, что промежуток между ребрами составляет примерно 150 см.

Перекрытиями могут быть и железобетонные балки, при условии, что они компактно пригнаны одна к другой. В этом случае между балками в балочных перекрытиях лучше вставлять вкладыши, а промежуток между ними бетонировать. Наряду со всеми, можно выделить и сталекаменные перекрытия. Их приобретают на рынках строительных материалов, но монтаж данных изделий лучше производить в промышленных условиях.

Функцию перекрытий выполняют плиты.

Более подробно на них и остановимся. Плита – это плоский прямоугольный кусок камня, металла или другого материала, часть сооружения, строения, механизма. В строительстве она несет на себе груз других элементов строения.

Вернуться к оглавлению

Какие бывают виды плит перекрытия

Плиты бывают трех основных видов: полнотелые, пустотные и железобетонные.

Схема монтажа сборного перекрытия

Самые мощные из названных – это полнотелые. Они лучше и надежнее защищают строение от возможных прогибов и трещин. Чтобы повысить звукоизоляцию, применяют изделия толщиной не менее 160 мм.

Железобетонные полнотелые плиты в свою очередь делятся на:

  • сборно-монолитные;
  • грибообразные;
  • однопролетные;
  • многопролетные.

Многопролетные лучше использовать при строительстве многоэтажных домов.

Вернуться к оглавлению

Типы железобетонных многопустотных ПК

Плиты ПК применяются для перекрытия пролетов различных зданий. Их длина обычно 12 м. Ширина плит ПК – 1 м, 1,2 м, 1,8 м, высота 0,22 – 0,31 м. Наличие в плите армированных ребер и пустот делает ее очень прочной на изгибы при относительно легком весе. Их из-за наличия пустот лучше использовать для прокладки электропроводки и коммуникаций.

Схема устройства цокольного перекрытия

В зависимости от назначения, количества пустот и вариантов опирания, данные плиты делят на типы:

  • 1ПК – железобетонная с круглыми пустотами, диаметр которой – 1,59 м, толщина – 2,2 см. Назначение – опора по 2 торцевым сторонам;
  • 1ПКТ – железобетонная с круглыми пустотами, диаметр которой – 1,59 см, толщина – 2,20 см. Назначение – опора по 3 сторонам;
  • 1ПКК – железобетонная с круглыми пустотами, диаметр которой – 1,59 см, толщина – 2,20 см. Назначение – опора по 4 сторонам: 2-м боковым и 2-м торцевым;
  • 2ПК – железобетонная с круглыми пустотами, диаметр которой – 1,4 см, толщина – 2,20 см. Назначение – опора по 2 сторонам;
  • 2ПКТ – железобетонная с круглыми пустотами, диаметр которой – 1,4 см, толщина – 2,20 см. Назначение – опора по 3 сторонам;
  • . 2ПКК – плита железобетонная с круглыми пустотами, диаметр которой – 1,4 см, толщина – 2,20 см. Назначение – опора по 4 сторонам: 2-м боковым и 2-м торцевым;
  • 3ПК – железобетонная с круглыми пустотами, диаметр которой – 1,27 см, толщина – 2,20 см. Назначение – опора по 2 торцевым сторонам;
  • 3ПКТ – железобетонная с круглыми пустотами, диаметр которой – 1,27 см, толщина – 2,20 см. Назначение – опора по 3 сторонам;
  • 3ПКК – железобетонная с круглыми пустотами, диаметр которой – 1,27 см, толщина – 2,20 см. Назначение – опора по 4 сторонам;
  • 4ПК – с круглыми пустотами, диаметр которой – 1,59 см, толщина – 2,60 см. Назначение – опора по 2 сторонам;
  • 5ПК – с круглыми пустотами, диаметр которой – 1,80 см, толщина – 2,60 см. Назначение – опора по 2 торцевым сторонам;
  • 6ПК – с круглыми пустотами, диаметр которой – 2,03 см, толщина – 3,0 см. Назначение – опора по 2 торцевым сторонам;
  • 7ПК – с круглыми пустотами, диаметр которой – 1,14 см, толщина – 1,60 см. Назначение – опора по 2 торцевым сторонам;
  • ПГ – железобетонная с грушевидными пустотами, толщина – 2,60 см. Назначение – опора по 2 сторонам;
  • ПБ – железобетонная, диаметр которой – 1,59 см. Ее получают путем непрерывного формования на довольно длинных стендах. Назначение – опора по 2 сторонам.

Вернуться к оглавлению

Обозначение марки железобетонных многопустотных ПК

Чертеж плиты перекрытия с круглыми пустотами толщиной 220 мм

Условными обозначениями марок многопустотных железобетонных плит-перекрытий являются 3 буквенно-цифровые группы:

  1. 1-я группа обозначает тип продукта, габаритные размеры, вид бетона («Л» – легкий, «С» – плотный силикатный) и класс напрягаемой арматуры.
  2. 2-я группа обозначает расчетную нагрузку на изделие в килопаскалях, нормативный порядковый номер по несущей способности. Также указывается класс напрягаемой арматуры для предварительно напряженных плит.
  3. 3-я гр. обозначает дополнительные характеристики, которые отражают особые условия для использования железобетонных плит и специфические особенности их конструкций, таких, как наличие закладных дополнительных деталей.

Для армирования многопустотных плит в качестве напрягаемой арматуры лучше брать:

  • горячекатанную стержневую класса A-IV, А-V,A-VI;
  • арматурные канаты, класс – К-7;
  • стержневую упрочненную, Ат-IV, Ат-VI и Ат-V;
  • высокопрочную поволоку, Вр-II.

Виды многопустотных плит перекрытия в сечении. Пустоты в плитах перекрытия можно использовать для прокладки электропроводки и коммуникаций.

Существуют правила нанесения маркировочных знаков на ПК. Показатели, какие должны содержаться в надписях – данные, которые обязательно должны иметь соответствие с требованиями ГОСТ 13015.2., наносятся они на боковую поверхность плит (ПК). Маркировочные надписи подразделяются на основные, монтажные и информационные.

Согласно ГОСТу, основные надписи состоят из:

  • марки железобетонной конструкции;
  • наименования предприятия-изготовителя, зарегистрированного товарного знака производителя;
  • штампа технического контроля.

Информационные надписи на фундаментных блоках состоят из:

  • даты изготовления;
  • массы конструкции.

Монтажные знаки состоят из изображений, которые указывают:

  • на место строповки конструкции;
  • на верх конструкции;
  • на место опоры конструкции;
  • на установочные риски конструкции.

Перекрытия бывают и деревянными. Это балочные перекрытия из дерева. Их лучше всего использовать в индивидуальном строительстве. Среди них выделяют древесно-стружечные. Они пользуются спросом у индивидуальных застройщиков. Их производство осуществляют на деревообрабатывающих комбинатах. Основная часть таких изделий – мельчайшая стружка и волокна.

Как правильно хранить и транспортировать железобетонные многопустотные плиты перекрытия (ПК)?

Хранение и транспортировка железобетонных многопустотных изделий ПК производятся в соответствии с требованиями ГОСТ 13015.4.

Для транспортировки отгрузка осуществляется только тогда, когда прочность бетона строго соответствует отпускной прочности по ГОСТ.

Транспортировка ПК осуществляется специальными автомашинами или на железнодорожных платформах.

Между плитами и бортами транспорта, перевозимого изделие, обязательно должны быть зазоры не менее 50 мм.

Когда перевозят плиты автотранспортом, лучше всего спланировать возможность монтажа с колес.

Прокладки под нижний ряд и между плит рекомендуют располагать около монтажных петель. Толщиной прокладки должны быть не менее 3 см, при условии, если монтажные петли выступают за данную толщину, то высоту подкладок необходимо увеличить. Располагают их одну над другой на расстоянии примерно 70 см от торца ПК. При хранении осуществлять опору на инвентарные подкладки или на опоры другого вида.

Погрузку и разгрузку ПК производят кранами. Выполняя погрузочно-разгрузочные работы, строго запрещается перетягивать плиты, разгружать со свободным падением или волоком.

Сложенные блоки установить лучше так, чтобы обязательно были видны маркировочные надписи и знаки и была обеспечена возможность для захвата каждой плиты.

Изделия и отдельные их элементы, у которых могут ухудшиться показатели при попадании атмосферной влаги, лучше укрывать защитным материалом.

ПК при хранении необходимо опирать на опоры другого типа или инвентарные подкладки. Между рядами в штабеле их лучше опирать на инвентарные прокладки, имеющие форму прямоугольника или трапеции в поперечном сечении из дерева или других материалов, обеспечивающих сохранность продукта.

Еще один ценный совет: перед укладкой плит перекрытия необходимо продумать их армирование, так как оно имеет свои особенности в зависимости от вида плит. Например, мощные железобетонные лучше всего подвергаются армированию, если при этом использовать специальные сетки для армирования. При правильном армировании вам будет гарантирована необходимая прочность.

Плиты перекрытия, классификация — фото примеров

Чтобы вы не строили из капитальных сооружений, вам не обойтись без плит перекрытия. Они нужны будут в любом случае, независимо от этажности дома или гаража, а также их размеров.

Плиты перекрытий бывают разными. Разобраться, какая их конкретно разновидность требуется в вашем случае, можно только ознакомившись с их ассортиментом и качественными характеристиками.

Железобетонное перекрытие, что это?

Если посмотреть в определение, то станет ясно, что плитой перекрытия называют конструктивный элемент здания или иного строительного объекта, разделяющего его на отдельные этажи. Их задача – совместно с другими несущими конструкциями обеспечить строению конструктивную жесткость. Плиты имеют форму прямоугольника и делают их, в основном, из железобетона.

плиты перекрытия

Схема железобетонного перекрытия

к оглавлению ↑

Виды плит для перекрытий

Данные строительные конструкции различают по нескольким параметрам. По способу производства они бывают:

1. Монолитные.

плиты перекрытия

Монолитная плита перекрытия

2. Сборного железобетона.

плиты перекрытия

Сборно-монолитная плита перекрытия

Первые изготавливаются прямо на стройплощадке. Выглядит процесс следующим образом:

– В указанном проектом месте собирается опалубка.

плиты перекрытия

Сборка опалубки для плит перекрытия

– В готовом «ложе» монтируется арматурный каркас.

плиты перекрытия

Арматурный каркас для монолитной плиты перекрытия

– Последним шагом становится заливка на подготовленный участок бетонной смеси.

плиты перекрытия

Заливка опалубки бетонной смесью

Элементы сборного железобетона отливаются на заводах железобетонных изделий с соблюдением все норм и стандартов. На объекты их доставляют специальным транспортом и сразу берут в работу. Монтаж осуществляется по проектному предписанию.

Железобетонные плиты подразделяются на категории по критериям внутренней структуры и конструкционным особенностям. В классификации представлены:

1. Многопустотные плиты, маркируемые «ПК».

плиты перекрытия

Многопустотные плиты перекрытия

2. Плиты перекрытий, маркируемые «ППС».

плиты перекрытия

Плита перекрытия ППС

3. Облегченные плиты, маркируемые «ПНО».

плиты перекрытия

Плиты перекрытия ПНО

Полнотелые плиты

К полнотелым конструкциям плит относятся:

1. Безбалочные.

2. Ребристые.

3. Кессонные.

Безбалочные модели

Плиты этого вида монолитны, с ровной поверхностью. Опорой для них служат как стены, так и колонны. Это представители именно той категории железобетонных плит, которые рекомендуются для формирования перекрытий в жилых домах.

плиты перекрытия

Безбалочная система перекрытия

Гладкая структура поверхностей избавляет от необходимости, при дальнейшей отделке помещений, скрывать потолочную зону за каркасами подвесных декоративных систем. Плиту можно просто прошпаклевать и выкрасить. Все просто и очень красиво.

плиты перекрытия

Безбалочные плиты перекрытия

Ребристые модели

Плиты перекрытия данной серии являют собой систему, скелетной составляющей которой служат перекрещенные балки, с залитыми бетоном образовавшимися пустотами. Ребристые плиты готовы выдерживать самые серьезные нагрузки. Они незаменимы в строительстве габаритных торговых площадей и производственных цехов, где устанавливается тяжелое оборудование.

плиты перекрытия

Ребристые плиты перекрытия

Для частного строительства плиты перекрытия ребристой серии, использовать нецелесообразно ни по каким показателям. Во-первых, это дорого, во-вторых – просто ненужно.

12

Кессонные модели

Их конструкция сродни вышеописанным ребристым плитам, только в ячейки сетки образованной балочной основой заливается менее толстый слой бетонного раствора. Этот тип плит тоже рассчитан для обустройства промышленных объектов и чрезвычайно вынослив. Для жилищного строительства особого интереса не представляет.

плиты перекрытия

Сущность кесонного перекрытия

Чем хороши полнотелые плиты перекрытий, так это неограниченностью размеров своих габаритов, поскольку собираются монолитные элементы непосредственно на месте своего расположения.

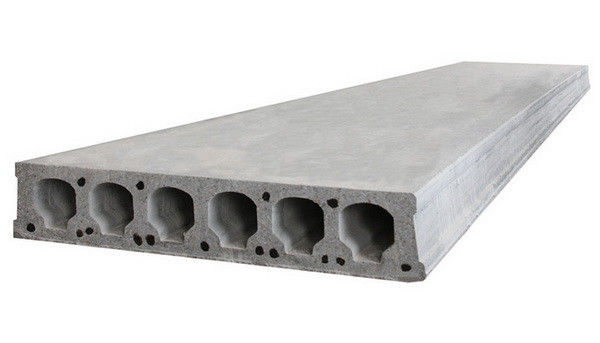

Многопустотные плиты отлиты таким образом, что внутри них появляются продольные, аналогичные форме труб, просветы. Это уменьшает общую массу конструкции, создает дополнительные ребра жесткости, улучшает показатель шумопоглощения.

плиты перекрытия

Кесонные перекрытия создают дополнительные ребра жесткости

Подобное усовершенствование позволяет использовать многопустотные плиты для перекрытия пространных пролетов и в местах повышенной нагрузки.

плиты перекрытия

Кесонные плиты перекрытия

Плиты этой категории отличаются:

1. Формой.

2. Диаметром пустот.

3. Габаритными размерами.

В соответствии с этими признаками пустотные плиты и были разделены на типы, каждый из которых получил индивидуальную маркировку.

– Изделия с округлыми пустотами, диаметром 159 мм и сечением плиты 220мм, предназначаются для перекрытия стен с опорой на две стороны. Их классификационная маркировка 1ПК.

плиты перекрытия

Кесонные плиты перекрытия с округлыми полостями

– Железобетонные плиты с теми же параметрами пустот и плиточного сечения, но предусматривающие опирание по трем сторонам, промаркированы как 1ПКТ.

плиты перекрытия

Плиты перекрытия ПКТ

– Еще один аналогичный по всем параметрам представитель плит перекрытий, требующий при своей укладке опоры со всех четырех сторон, был помечен как 1ПКК.

плиты перекрытия

Плиты перекрытия ПКК

– 220 миллиметровую плиту с диаметром пустот 140 мм и укладывающуюся с опорой на две стороны, маркировали как 2ПК.

плиты перекрытия

Плиты перекрытия 2ПК

– Ее аналог с тремя опорными сторонами, обозначен 2ПКТ.

– Последний представитель данной размерной серии с четырехсторонней опорой промаркирован 2ПКК.

– Круглопустотная плита перекрытия все тех же 220 мм, но с отверстиями, диаметр которых уменьшен до 127 мм, с обязательной опорой на две стороны торца, имеет пометку 3ПК.

плиты перекрытия

Круглопустотная плита перекрытия ЗПК

– Размерный аналог с тремя опорными сторонами промаркирован 3ПКТ.

– Соответственно, плита с размером 220 мм и пустотами 127мм диметра, нуждающаяся в опорах под все четыре стороны, обозначена как 3ПКК.

плиты перекрытия

Круглопустотная плита перекрытия ЗПКК

– 260 миллиметровая плита с диаметром округлых пустот 159 мм и двух торцевой опорой отмечена как 4ПК.

– Более толста плита, сечением 260 мм и округлыми просветами диаметром 180 мм, имеет маркировку 5ПК. Опорными у нее являются 2 торцевые стороны.

– Двухопорная плита сечением 300 мм и диаметром отверстий 203 мм обозначена 6ПК.

– Железобетонная плита со 160 мм толщиной и отверстиями 114 мм, также относится к подвиду двухопорных моделей и маркируется 7ПК.

– Плита сечением 260 мм и овальной формой пустот должна опираться на стены двумя торцами. Она промаркирована буквами ПГ.

плиты перекрытия

Ребристые плиты перекрытия ПГ

– Последний в классификации вид панели, производится способом непрерывной формовки. При сечении в 260 миллиметров и диаметральных пустотах 159 миллиметров они могут нарезаться в следующих унифицированных размерах:

1. По длине – 6 и 12 метров.

2. По ширине – 1. 1,2. 1,8 метров.

Опора таким плитам нужна под две торцевые стороны. Отличительная маркировка серии – ПБ.

плиты перекрытия

Безопалубочные плиты перекрытий ПБ

Кроме разницы в толщине и геометрических показателях, пустотные плиты разнятся способом армирования. По ГОСТу изделия с двумя и тремя опорными сторонами комплектуются предварительно напряженной арматурой. Грамотный застройщик, видя такие плиты, знает, что бить в них отверстия для прокладывания коммуникаций нужно так, чтобы не нарушить целостность арматурной сетки.

Беспрепятственно пробивать можно перекрытия категории ПК и ПГ. Диаметр их пустот не менее 114 см, что позволяет беспрепятственно проводить через них канализационные стоки даже 100 мм сечения.

к оглавлению ↑

Плиты ППС

Это изделия, производимые с использованием специального стенда, путем продольной и поперечной нарезки. Стенд напоминает прокатный стан стометровой длины. Двигающаяся по нему смесь армированного бетона, проходит предусмотренные технологией изготовления ЖБИ этапы, после чего отправляется под алмазный резак, для габаритного формирования. Данный способ получения железобетонных плит позволяет получать конструкции перекрытий нестандартных размеров и больших длин.

плиты перекрытия

Плиты перекрытия ППС

к оглавлению ↑

Главные технические параметры и расшифровка маркировочных знаков

«Железобетонные плиты межэтажных перекрытий в стандартном варианте имеют толщину 220 мм, однако встречаются и облегчённые варианты с сечением 160 мм»

О важности плиты перекрытия в строительных конструкциях говорить излишне, поэтом требования стандартизации при ее выпуске должны соблюдаться беспрекословно. Соответствие ГОСТу должно проявляться во всем, начиная от габаритных показателей, но самое главное, чтобы требованиям Госстандарта соответствовала прочность и жесткость изделия. Внимание надо обращать на устойчивость к образованиям трещин и некоторых других параметров, отвечающих за выдерживание проектной нагрузки.

плиты перекрытия

Маркировка и размеры плит перекрытий

Согласно ГОСТу, все плиты маркируются в соответствии со стандартными показателями. Это делается для удобства работы проектировщиков и строителей. В маркировке присутствуют буквы и цифры, расшифровка которых не составляет труда даже для непрофессионала.

плиты перекрытия

Пример маркировки плит перекрытия

Нанесенные на плиту буквы означают марку изделия. Последующие за ними две цифры – это указатель длины плиты. Она шифруется в дециметрах. За показателем длины следует размер ширины. Это еще две цифры и тот же дециметровый масштаб. Последняя цифра в строке выражает показатель общей расчетной нагрузки, то есть, несущую возможность плиты в качестве перекрытия. Вес самого жби в эту цифру не входит. Последняя буква в конце маркировочного клейма несёт информацию о марке использованного бетона.

плиты перекрытия

Маркировочное клеймо на плите перекрытия

Давайте попробуем расшифровать маркировку ПК 60-12-9т. Буквы говорят нам о том, что плита относится к круглопустотным. Другими словами, образующие пустоты в ней запараллеленные отверстия выполнены в цилиндрической форме. Длина изделия 60 дм, ширина – 12 дм, максимально допустимая нагрузка 9 т, а отлито оно из бетонного раствора М200.

Железобетонные плиты межэтажных перекрытий в стандартном варианте имеют толщину 220 мм, однако встречаются и облегчённые варианты с сечением 160 мм. Они относятся к третьей категории трещиностойкости, что говорит о том, что появление последних на их поверхности допустимо в ходе эксплуатации и на основные несущие показатели дефект влияния не окажет. Есть серия плит, усиленная дополнительным армированием. Изделия из неё относятся к классу AтV. Но все же наилучшую несущую способность приписывают монолитным плитам. В создании перекрытий этого класса используют арматуру марки Н.

плиты перекрытия

Железобетонные плиты межэтажных перекрытий

к оглавлению ↑

Сравнительный анализ монолитных перекрытий и плит сборного железобетона

Занимаясь строительством собственного дома за городом, вы непременно столкнетесь с вопросом закупки плит перекрытия. Чему отдать предпочтение? С этим вам поможет определиться знание плюсов и минусов каждого типа железобетонного изделия.

Начнем с монолитных видов.

«За» них говорит:

1. Умеренная материалоемкость.

2. Отсутствие возможности ошибок при монтаже.

3. Отсутствие швов.

плиты перекрытия

У монолитных плит перекрытия отсутствуют швы

4. Долговечность эксплуатационного срока.

«Против» свидетельствует:

1. Сезонность ведения работ.

2. Трудоёмкость процесса (создание опалубки и дорогостоящих подмостей).

плиты перекрытия

Возведение монолитных перекрытий достаточно трудоемкий процесс

3. Затягивание сроков строительства (придется ждать застывания бетона естественным путем).

4. Необходимость привлечения специалистов для правильного армирования монолитной плиты.

5. Цена строительных работ с обустройством монолитных перекрытий возрастает.

Преимущества заводских конструкций межэтажных перекрытий:

1. Изготовление в условиях цехов, с соблюдением всех технологий и лабораторным контролем качества.

2. Простота сборки.

3. Скорость монтажных работ.

плиты перекрытия

Заводские плиты перекрытий отличаются быстротой установки

Из недостатков, можно отметить лишь меньшую жесткость относительно монолита.

к оглавлению ↑

Как покупать плиты перекрытия

Заказывая железобетонные изделия, придерживайтесь следующих рекомендаций:

1. Заявку на поставку жби отправляйте поставщику в письменном виде и обязательно дождитесь выдачи счета. Проверьте в нем список наименований, позиционное количество товара. Это избавит о недоразумений при фактическом получении плит. Не тот размер или не то количество чревато допоставкой или обменом, что в случае с подобными габаритными грузами обойдется в копеечку.

2. Обязательно интересуйтесь у продавца названием непосредственного производителя материала. Вы сможете зайти на его сайт и проверить отзывы о качестве продукции, посмотреть репутацию.

3. Обращайте внимание на марку бетона, использованного на отлив плит и его качества.

4. Требуйте приложения паспорта качества на поставляемый вам товар.

плиты перекрытия

Сертификат качества на плиты перекрытия

5. Получая плиты, пересчитайте их количество и в обязательном порядке произведите их внешний осмотр на возможные дефекты, вроде трещин, сколов и т.п. Если таковые имеются, известите об этом поставщика и составьте акт дефектуры с подписями свидетелей осмотра. Возможно, в дальнейшем эта бумага вам очень пригодится.

к оглавлению ↑

Как транспортировать и складировать железобетонные плиты

«Плиты перекрытия желательно монтировать сразу же после поставки на стройплощадку»

Если плиты вам везет поставщик, то ответственность за целостность изделий будет полностью возложена на него, а вот если вы занимаетесь самовывозом – то тут уж будьте бдительны сами.

Прежде всего, соблюдайте рядность штабелей по высоте, что очень важно именно в случае с плитами перекрытий.

Следите, чтобы плита опиралась о дно кузова всей поверхностью, а не частями.

плиты перекрытия

Транспортировка плит перекрытия

Нельзя грузить изделия непосредственно друг на друга. Используйте прокладочные бруски из дерева. Их надо укладывать так, чтобы они не выпали при движении, то есть не под самые края.

плиты перекрытия

Прокладочные бруски для перевозки плит перекрытия

Как уже говорилось, плиты перекрытия желательно монтировать сразу же после поставки на стройплощадку. Если это невозможно, вам придется организовать их правильное хранение. Для этого нужно сделать следующее:

1. Выделить участок для складирования плит соответствующий их длине и выровнять его поверхность.

2. Не выкладывать изделия из железобетона непосредственно на грунт. В идеале сделать подмостки, можно из ненужных поддонов, которых на стройке обычно всегда с избытком.

плиты перекрытия

Хранение плит перекрытия

3. Выгружая плиты, также как и при транспортировке, прокладывайте их деревянными брусками, расположив их в 20 сантиметрах от краев изделия.

4. Постараться сохранить в ходе штабелирования равномерность вертикальной нагрузки.

5. Организовать защиту от осадков. Проще всего закрыть плиты плотной пленкой и обвязать.

к оглавлению ↑

Заключение

Раньше, глядя на сложенные в штабеля железобетонные плиты, вы даже не догадывались, сколько полезной информации содержит их маркировка. Все изделия были для вас на одно «лицо». Но, столкнувшись с непосредственным процессом строительства, пробел в знаниях придется восстанавливать, иначе полноценно контролировать его ход вы не сможете.

Видео








Автор: Михаил Бонд

Рейтинг:
плиты перекрытия Загрузка…

Понравился пост? Поделись с друзьями!

Какие бывают плиты перекрытия, маркировки и отличительные свойства основные данные

Перекрытие — это несущий горизонтальный элемент строения, который выступает в роли ребер жесткости, обеспечивает устойчивость и предназначен для разделения этажей в жилых домах и на промышленных объектах. Нагрузка на перекрытие состоит из тяжести самого элемента, а также части строения, которая на нее ложится, и нагрузки при дальнейшей эксплуатации.

Железобетонные многопустотные плиты — это самый популярный, хоть и не единственный, элемент при создании перекрытий. При строительстве крупных объектов — многоэтажных зданий жилого и промышленного назначения — на долю этих конструкций приходится 30% всех используемых железобетонных изделий (ЖБИ). Для лучшей прочности и долговечности плиты армируются, для чего используется обычная и напряженная арматура. Стандартная армированная конструкция может выдержать нагрузку до 6 кПа. Основным материалом служит легкий или обычный бетон различных марок. Продольные пустоты повышают звукоизоляцию и снижают вес ЖБИ.

Перекрытия также делают из железобетонных балок, которые плотно подгоняют друг к другу, между балками устанавливаются вкладыши, а оставшиеся пустоты заполняют бетоном.

Монолитные перекрытия

Монолитные перекрытия, они же монолитные плиты перекрытия, вы не найдете в продаже. Их делают на месте, для чего сперва делается опалубка, потом устанавливается арматурная сетка, которую заливают бетоном. Огромный плюс монолитной конструкции — в высокой несущей способности, так что подобные конструкции требуются в условиях повышенной нагрузки. Второе неоспоримое достоинство — возможность создания конструкции любой конфигурации, что важно в случае строительства зданий нестандартных форм. В малоэтажном строительстве все чаще встречается создание монолитного перекрытия по профнастилу. Однако есть у данного метода и минусы. Во-первых, создание любого монолитного объекта требует высокой квалификации рабочих из-за сложности работ, и не каждая бригада обладает достаточной квалификацией. Во-вторых, много времени требует создание опалубки. в холодное время года бетон будет сохнуть почти месяц.

Плиты перекрытия

Плиты перекрытия — это самые востребованные железобетонные изделия при возведении жилых и промышленных многоэтажных зданий. Их делят на:

— многопустотные,

— ребристые.

Многопустотные плиты

Многопустотные плиты — самый популярный строительный элемент, который используют и в частном, и в многоэтажном домостроении, при возведении промышленных зданий, торговых и офисных центров. Используют их и для защиты теплотрасс. Ширина такого изделия составляет от 0,6м до 2,4м, длина от 2,4м до 6,6м. Существуют изделия длиной 12м, но их делают на заказ для особо длинных пролетов, где не предусмотрены дополнительные опоры.

Основными плюсами пустотелой плиты являются:

  • экономия бетона,
  • высокая шумоизоляция,
  • наличие пустот, которое позволяет разместить в них инженерные коммуникации (кабели, трубы и т.д.)
  • демократичная цена, которая стала возможной благодаря высокой популярности и востребованности, что позволило оптимизировать производство, а также уже указанной экономии бетона.

Многопустотные плиты делают из облегченного и обычного бетона. Существует три вида многопустотных плит — ПК, ПБ и ПНО, причем настолько похожих внешне, что положи их рядом — и даже специалисты разведут руками. Однако разница есть, и разница эта весьма существенная.

Плиты ПК

Плиты ПК используют в обычном многоэтажном строительстве в качестве элементов сборных перекрытий. При изготовлении используется напряженная арматура, а полости в некоторых случаях закрываются бетоном для повышения прочности. Наличие монтажных колец упрощает их установку при строительстве. Цена изделия зависит от размера. Стандартная высота — 22см. Металлический каркас, напряженная арматура и особо прочный цемент позволяют выдерживать высокую статическую и динамическую нагрузку.

Металлический каркас внутри плиты выглядит следующим образом:

Плиты ПБ

Плиты перекрытия безопалубочные многопустотные ПБ используются в малоэтажном домостроении. У них нет монтажных колец, а напряженная арматура расположена только продольно, что позволяет резать их под углом 45 градусов, а это в свою очередь открывает новые возможности при строительстве зданий сложных форм. Стандартная высота — 22см.

Плиты ПНО

Такие плиты предназначены для малоэтажного домостроения, выступая в качестве чердачного перекрытия. ПНО на 6см уже двух других типов плит, что позволяет сделать потолки выше, но не влияет на прочность. Стандартная высота — 16см.

Ребристые П-образные плиты

П-образная плита имеет два продольных ребра жесткости, конфигурация и стала причиной такого названия. Чаще всего П-образные или ребристые плиты встречаются в качестве несущих элементов теплоцентралей и водопроводов, то есть, нежилых помещений, а также в роли чердачных перекрытий. При строительстве жилых помещений данные ЖБИ практически не используют — форма делает невозможным создание эстетичного ровного потолка, а отсутствие пустот — аккуратный и удобный монтаж коммуникаций. Однако цена на ребристые плиты ниже, чем на многопустотные плиты благодаря экономии сырья, а прочность достигается армированием на этапе заливки.

Высота ребристой плиты составляет 30 или 40см. В качестве чердачных перегородок обычно используются изделия высотой 30-сантиметров. 40-сантиметровые встречаются при строительстве коммерческих и промышленных зданий. Вес ЖБИ — 1,5-3т, ширина — 1,5-3м, длина — 6, 12 либо 18м.

Ребристые плиты используются только в местностях с низкой сейсмической активностью и только там, где температура не понижается ниже -40°C.

Маркировка плит перекрытия

Все плиты различаются по толщине, количеству и диаметру пустот, а также вариантам опор. Конструкционные особенности подразумевают расположение плиты перекрытия на несущих стенах здания.

Опора может осуществляться:

  • по двум торцевым сторонам,
  • по трем сторонам (две торцевых и одна боковая),
  • по четырем сторонам.

Маркировка плит перекрытия представляет собой набор букв и цифр, в которых указываются все необходимые для строительства данные.

Первые две буквы в маркировке — обозначение непосредственно типа плиты — ПК, ПБ, ПБО.

Наличие дополнительной буквы — это повышение количества плоскостей опоры:

  • 2ПКТ — по трем сторонам,
  • 2ПКК — по четырем сторонам.

Цифры, указанные после букв, — это размер плиты по длине и ширине. Стандартная высота плиты ПК и ПБ — 22см, ПНО — 16см, однако существуют плиты высотой 18-30см, с увеличением толщины и уменьшением диаметра пустоты возрастает и несущая способность. Реальные размеры несколько отличаются от указанных в маркировке.

Первые две цифры в маркировке указывают длину в дециметрах. Реальный размер — на 20мм меньше. Так цифра 42 обозначает, что реальная длина изделия — 4180мм.

Следующие две цифры указывают ширину в дециметрах, реальный размер — на 10мм меньше. Цифра 12 обозначает, что реальная ширина плиты — 1190мм.

Последняя цифра в маркировке — это допустимая нагрузка в центнерах на квадратный метр. Стандартная нагрузка составляет 800кг. Однако при необходимости можно изготовить плиты, выдерживающие нагрузку до 1250кг — они требуются при строительстве зданий с повышенной нагрузкой на перекрытия.

Буквы в конце маркировки обозначают следующее:

  • АтV — при изготовлении плиты использована усиленная арматура (в некоторых случаях указывают конкретный тип арматуры),
  • а — в торцах использованы уплотняющие вкладыши,
  • т — изделие из тяжелого бетона.

Помимо параметров плиты на боковых поверхностях указывают и другие данные, обычно подразделяемые на три блока: основные и информационные данные, а также данные для монтажа.

Основные данные:

  • Марка ЖБИ
  • Название и товарный знак предприятия
  • Штамп техконтроля

Информационные данные:

  • Масса плиты
  • Дата изготовления

Монтажные данные:

  • Верх конструкции
  • Место опоры
  • Установочные риски
  • Место строповки

Работа с плитами перекрытия допускается только с использованием строительной техники. Категорически запрещается ронять, бросать, а также разгружать и перетягивать плиты волоком, это негативно скажется на их прочности. При хранении ЖБИ всегда используются опоры либо инвентарные прокладки.

Плита перекрытия: виды и технические характеристики

Содержание:
Виды плит перекрытия: полнотелые плиты
Плита перекрытия пустотная: виды и для чего предназначен каждый из них
Как укладывать плиты перекрытия: несколько нюансов

Подвал, этаж, крыша – все эти элементы строения требуют перекрытия. Не собираетесь же вы летать по воздуху? А из чего лучше всего делать перекрытия? Естественно, из железобетонных плит. Существует, правда, еще один хороший способ перекрытия зданий (монолитное литье), но для его осуществления нужна серьезная опалубка, приобретать или брать в аренду которую – дорогое удовольствие. В этой статье вместе с сайтом stroisovety.org мы разберемся с разновидностями плит и узнаем, как укладывается плита перекрытия своими руками?

плита перекрытия характеристики

Плита перекрытия: характеристики

Существуют всего два основных вида плит перекрытия – это полнотелые и пустотные плиты перекрытия. Каждый из этих видов предназначен для определенного типа построек, но, как и со многими другими строительными материалами, наибольшей популярностью пользуются пустотные железобетонные плиты – их можно назвать универсальными, и подходят они для построек практически любого типа. Не исключением являются и частные дома. Начнем по порядку.

Виды плит перекрытия: полнотелые плиты

Различают три вида полнотелых монолитных плит перекрытия – это ребристые, кессонные и безбалочные плиты.

  • Ребристые плиты перекрытия представляют собой систему перекрещивающихся между собой балок, пространство между которыми заполнено бетоном. Данный тип перекрытий призван выдерживать большие нагрузки – в большинстве случаев их применяют при строительстве производственных и торговых площадей, на которых размещается оборудование большого веса. В частном и жилом строительстве такие перекрытия не используются – во-первых, это дорого, а, во-вторых, нецелесообразно. полнотелые плиты перекрытия фото

    Полнотелые плиты перекрытия фото

  • Кессонные плиты перекрытия представляют собой, опять же, сетку одинаковых по габаритам балок, пространство между которыми заполнено более тонким слоем бетона. Этот тип перекрытия также не применяется в жилом и частном строительстве – как и предыдущий вид перекрытий, его используют при строительстве промышленных зданий. Кессонные перекрытия способны выдерживать очень большую нагрузку. кессонные плиты перекрытия фото

    Кессонные плиты перекрытия фото

  • Безбалочные плиты перекрытия представляют собой ровную монолитную плиту, которую при строительстве опирают не только на стены, но и на колонны. Это именно тот тип полнотелых железобетонных плит, который самым лучшим образом подходит для изготовления перекрытий жилых домов. Их гладкая структура позволяет избавиться от последующей установки систем подвесных потолков – плита просто шпаклюется и красится. Как говорится, просто и красиво.

Размер всех полнотелых монолитных плит перекрытия практически не ограничен – изготавливаются они непосредственно на объекте. Устанавливается горизонтальная опалубка, укладывается арматурный каркас, после чего все это заливается бетоном, при этом бетонировка осуществляется непрерывно. Только так можно получить монолитное перекрытие.

монолитная плита перекрытия фото

Монолитная плита перекрытия фото

Плита перекрытия пустотная: виды и для чего предназначен каждый из них

Многопустотные плиты перекрытия могут отличаться друг от друга по трем признакам – форме, диаметру пустот и габаритным размерам. С учетом этих различий все пустотные плиты перекрытия разделили на 15 типов, каждому их которых присвоили свою маркировку.

  1. 1ПК – плита с круглыми пустотами, диаметр которых составляет 159мм, а толщина 220мм. Предназначена для укладки поверх стен с опиранием по двум сторонам.
  2. 1ПКТ – железобетонная плита с круглыми пустотами при толщине плиты в 220мм, диаметр пустот составляет 159мм. Укладывается с опиранием по трем сторонам.
  3. 1ПКК – круглопустотная железобетонная плита. Диаметр пустот составляет 159мм, а толщина плиты равна 220мм. Плита предназначена для укладки на стены с опорой по четырем сторонам.
  4. 2ПК – плита с круглыми пустотами толщиной 220мм и диаметром отверстий 140мм. Укладывается с опорой на две стороны.
  5. 2ПКТ – плита с пустотами диаметром 140мм. Имеет толщину 220мм и предназначена для укладки на стены с опорой на три стороны.
  6. 2ПКК – железобетонная плита толщиной 220мм и диаметром пустот 140мм. Укладывается с опорой на четыре стены. монолитная плита перекрытия фото

    Монолитная плита перекрытия фото

  7. 3ПК – плита круглопустотная толщиной 220мм и диаметром отверстий, который составляет 127мм. Опирание плиты осуществляется на две торцевые стороны.
  8. 3ПКТ – железобетонная плита толщиной 220мм и диаметром пустот 127мм. Устанавливается с опорой на 3 стороны (две торцевые и одну длинную).
  9. 3ПКК – плита с круглыми пустотами, диаметр которых составляет 127мм. При толщине в 220мм данная плита требует установки с опорой по четырем сторонам.
  10. 4ПК – плита железобетонная с круглыми пустотами диаметром 159мм. Толщина плиты в 260мм позволяет устанавливать ее с опорой по двум торцевым сторонам.
  11. 5ПК – круглопустотная плита толщиной 260мм и диаметром отверстий 180мм. Ее установка осуществляется с опиранием по двум торцевым сторонам.
  12. 6ПК – плита, имеющая круглые пустоты. Ее толщина составляет 300мм, а диаметр пустот 203мм. Опирание этой плиты осуществляется по двум торцевым сторонам.
  13. 7ПК – плита имеет толщину 160мм и диаметр пустот 114мм. Предназначена для установки с опорой на две торцевые стороны.
  14. ПГ – железобетонная плита с овальными пустотами. Изготавливается толщиной 260мм и предназначена для установки на стены с опорой по двум торцам.
  15. ПБ – круглопустотная железобетонная плита, изготавливаемая методом непрерывной формовки. Может разрезаться в любой размер. Этот тип плит имеет толщину 260мм, диаметр пустот 159мм и предназначен для установки на стены с опорой на две торцевые стороны. Размеры всех этих пустотных плит перекрытия унифицированы – они могут иметь длину 6 или 12м и ширину, составляющую 1, 1,2 и 1,8м. виды пустотных плит перекрытия

    Виды пустотных плит перекрытия

Как укладывать плиты перекрытия: несколько нюансов

По большому счету, если не обращать внимания на размеры и вес, монтаж плит перекрытия осуществляется достаточно легко. Качественная укладка бетонных перекрытий зависит всего от двух моментов.

  1. Ровная плоскость опоры. Больших перепадов стен по высоте не должно быть, 4см – это уже много.
  2. Жесткость и прочность поверхности опирания плит. Если стены строения сделаны из газобетона и даже из кирпича, то без бетонного армопояса здесь не обойтись.
монтаж плит перекрытия фото

Монтаж плит перекрытия фото

Кроме того, на качество укладки плит перекрытия могут повлиять и такие факторы, как площадь опоры плиты (она должна составлять не менее 120мм на каждой стене, на которую опирается плита), раствор, который подкладывается под плиты (он должен быть полусухим – гарцовка) и обвязка плит между собой и со стенами, на которые они уложены. Так называемая анкеровка выполняется с помощью сварки – плиты соединяются между собой посредством круглого прута диаметром 12мм.

И напоследок скажу еще одну немаловажную деталь, игнорируя которую плита перекрытия просто не может быть качественно уложена – это заделывание пустот. Торцы плит, опирающиеся на наружные стены и те, которые находятся внутри, но остаются открытыми, сначала нужно заполнить минеральным утеплителем, а потом заделать цементным раствором. Этот нюанс позволит предотвратить промерзание плиты перекрытия в зимний период года.

Автор статьи Александр Куликов

определение и толщина, сфера применения и основные требования ГОСТ

Плита перекрытия — это железобетонное изделие, укрепленное арматурой, необходимое для создания несущей конструкции в здании. Она бывает: пустотной, сплошной и ребристой.

Плита перекрытия изготавливается из бетона тяжелых марок, плотного силикатного бетона либо же плотного конструкционного бетона. В первую очередь они применяются для возведения несущей части перекрытия панельных зданий. Независимо от вида плиты и ее веса, нагрузка не может превышать 6,0 кПа.

Виды и особенности

Цены на плиты перекрытия вполне демократичные, поэтому их широко применяют в строительстве. Ребристые и пустотные используют в условиях неагрессивной среды и нормальном температурно-влажном климате.

Плиты классифицируются в зависимости от типа опирания на несущую конструкцию либо ее толщины. Чтобы доставить изделия к месту монтажа, на строительной площадке используют монтажные петли и специальные захватные устройства.

Основными преимуществами плит перекрытия является невысокая цена, тепло- и звукоизоляционные качества, простота монтажа, высокая несущая способность, долговечность.

Среди главных особенностей применения можно выделить следующие:

  • форма и размер перекрытия в реальности должны строго соответствовать предоставляемым чертежам;
  • ширина и длина плиты перекрытия должны соответствовать требованиям ГОСТ.

Если необходима плита для перекрытия пространства, размер которой больше, чем пространство между основными осями координат строения, то длина рассчитывается как длина между осями плюс необходимая величина. Число определяется с учетом принятого конструктивного решения.

Область применения

Железобетонные плиты перекрытия имеют несколько назначений. Их используют в коммерческом, индивидуальном и жилищном строительстве. Чтобы повысить звукоизоляционные качества, их делают с пустотами, это нужно и для снижения ее веса.

Кроме того, они используются при строительстве теплотрасс и тоннелей. Незаменимыми они считаются и при строительстве дачных домов и гаражей. Нижняя часть плиты в дальнейшем будет потолком, а верхняя полом, изделие изначально подготовлено для выполнения отделочных работ. Эти изделия хоть и являются прочными, тем не менее нуждаются в особых условиях хранения. Например, длительное время их нельзя хранить на открытом воздухе.

Любые правила и инструкции должны соблюдаться на все 100% из-за мощной нагрузки на конструкцию. Даже небольшой дефект может привести к быстрому износу и нарушению прочности строения в целом.

Чтобы добавить звукоизоляционные свойства ребристым перекрытиям, дополнительно устанавливают прослойку.

Если здание будет находиться в зоне сейсмической нестабильности, то железобетонным плитам выдвигают особые требования. Если сила землетрясения может достигнуть 8 баллов, то в бетон добавляют специальные компоненты для прочности.

Помимо крупнопанельных зданий, плиты перекрытия используют для зданий из блоков, камней, кирпичей и каркасных строений. Плиты перекрытий, фундаментные блоки и прочие железобетонные изделия используются строителями для возведения строений самых разнообразных планировок, с любым количеством этажей.

Самыми востребованными являются плиты стандартных размеров. Существуют и другие, которые могут накрыть всю необходимую площадь, они называются шатровыми, но их строители используют редко. Дело в том, что их цена значительно превышает цену на стандартные изделия, хотя они имеют очевидные преимущества. Из-за отсутствия стыков уменьшается количество отделочных работ, плюс увеличиваются звукоизоляционные свойства.

Основные требования к изделию

Размеры плит и их форма должны строго соответствовать рабочим чертежам, которые были разработаны заводом-изготовителем.

Плиты устанавливаются на наружную или внутреннюю несущую стену. Перед тем как начать монтаж, необходимо сделать «постель» из металлических скоб. Плиты подравниваются по горизонтали; когда идут монтажные работы, нужно следить за обеспечением теплоизоляции. Пустоты наполняются герметиком, благодаря чему сохраняется тепло в сопряжениях с наружными стенами. Такие мероприятия целесообразны при монтаже перекрытий между первым этажом и подвалом, а также последним этажом и чердаком.

Что касается толщины плиты перекрытия, то каждый ее тип имеет конкретные параметры. Все они прописаны в ГОСТ.

  1. ПБ имеет толщину 220 мм. Используют при опирании по двум сторонам. Изготавливается методом непрерывного формования на длинных стендах.
  2. ПГ имеет толщину 260 мм, пустоты грушевидные. Используют при опирании по двум сторонам.
  3. 1ПКТ пустотная панель имеет толщину 220 мм, диаметр круглых пустот 159 мм. Используют при опирании по четырем сторонам.
  4. 1ПК панель имеет толщину 220 мм, диаметр круглых пустот 159 мм. Используют при опирании по двум сторонам.
  5. 2ПКТ имеет толщину 220 мм, диаметр круглых пустот 140 мм. Используют при опирании по трем сторонам.
  6. 2ПКК имеет толщину 220 мм, диаметр круглых пустот 140 мм. Используют при опирании по четырем сторонам.
  7. 2ПК пустотная панель имеет толщину 220 мм, диаметр круглых пустот 140 мм. Используют при опирании по двум сторонам.
  8. 3ПКТ панель имеет толщину 220 мм, диаметр круглых пустот 127 мм. Используют при опирании по трем сторонам.
  9. 3ПКК панель имеет толщину 220 мм, диаметр круглых пустот 127 мм. Используют при опирании по четырем сторонам.
  10. 3ПК панель имеет толщину 220 мм, диаметр круглых пустот 127 мм. Используют при опирании по двум сторонам.
  11. 4ПК панель имеет толщину 260 мм, диаметр круглых пустот 159 мм. В верхней зоне по контуру есть вырезы, используют при опирании по двум сторонам.
  12. 5ПК имеет толщину 260 мм, диаметр круглых пустот 180 мм. Используют при опирании по двум сторонам.
  13. 6ПК имеет толщину 300 мм, диаметр круглых пустот 203 мм. Используют при опирании по двум сторонам.
  14. 7ПК панель имеет толщину 160 мм, диаметр круглых пустот 114 мм. Используют при опирании по двум сторонам.

Любое возведение жилых, общественных и административно-бытовых зданий не обходится без плит перекрытия. Это оптимальный вариант, который обеспечивает долговечность, звуко- и теплоизоляцию в обычных условиях строительства.

Плита перекрытия — это… Что такое Плита перекрытия?

Плита перекрытия – горизонтальный конструктивный элемент в колонных системах зданий различного вида, разделяющий и вос­принимающий горизонтальные нагрузки и перерас­пределяющий их на вертикальные.

[Терминологический словарь по бетону и железобетону. ФГУП «НИЦ «Строительство» НИИЖБ им. А. А. Гвоздева, Москва, 2007 г. 110 стр.]

Рубрика термина: Плиты

Рубрики энциклопедии: Абразивное оборудование, Абразивы, Автодороги, Автотехника, Автотранспорт, Акустические материалы, Акустические свойства, Арки, Арматура, Арматурное оборудование, Архитектура, Асбест, Аспирация, Асфальт, Балки, Без рубрики, Бетон, Бетонные и железобетонные, Блоки, Блоки оконные и дверные, Бревно, Брус, Ванты, Вентиляция, Весовое оборудование, Виброзащита, Вибротехника, Виды арматуры, Виды бетона, Виды вибрации, Виды испарений, Виды испытаний, Виды камней, Виды кирпича, Виды кладки, Виды контроля, Виды коррозии, Виды нагрузок на материалы, Виды полов, Виды стекла, Виды цемента, Водонапорное оборудование, Водоснабжение, вода, Вяжущие вещества, Герметики, Гидроизоляционное оборудование, Гидроизоляционные материалы, Гипс, Горное оборудование, Горные породы, Горючесть материалов, Гравий, Грузоподъемные механизмы, Грунтовки, ДВП, Деревообрабатывающее оборудование, Деревообработка, ДЕФЕКТЫ, Дефекты керамики, Дефекты краски, Дефекты стекла, Дефекты структуры бетона, Дефекты, деревообработка, Деформации материалов, Добавки, Добавки в бетон, Добавки к цементу, Дозаторы, Древесина, ДСП, ЖД транспорт, Заводы, Заводы, производства, цеха, Замазки, Заполнители для бетона, Защита бетона, Защита древесины, Защита от коррозии, Звукопоглащающий материал, Золы, Известь, Изделия деревянные, Изделия из стекла, Инструменты, Инструменты геодезия, Испытания бетона, Испытательное оборудование, Качество цемента, Качество, контроль, Керамика, Керамика и огнеупоры, Клеи, Клинкер, Колодцы, Колонны, Компрессорное оборудование, Конвеера, Конструкции ЖБИ, Конструкции металлические, Конструкции прочие, Коррозия материалов, Крановое оборудование, Краски, Лаки, Легкие бетоны, Легкие наполнители для бетона, Лестницы, Лотки, Мастики, Мельницы, Минералы, Монтажное оборудование, Мосты, Напыления, Обжиговое оборудование, Обои, Оборудование, Оборудование для производства бетона, Оборудование для производства вяжущие, Оборудование для производства керамики, Оборудование для производства стекла, Оборудование для производства цемента, Общие, Общие термины, Общие термины, бетон, Общие термины, деревообработка, Общие термины, оборудование, Общие, заводы, Общие, заполнители, Общие, качество, Общие, коррозия, Общие, краски, Общие, стекло, Огнезащита материалов, Огнеупоры, Опалубка, Освещение, Отделочные материалы, Отклонения при испытаниях, Отходы, Отходы производства, Панели, Паркет, Перемычки, Песок, Пигменты, Пиломатериал, Питатели, Пластификаторы для бетона, Пластифицирующие добавки, Плиты, Покрытия, Полимерное оборудование, Полимеры, Половое покрытие, Полы, Прессовое оборудование, Приборы, Приспособления, Прогоны, Проектирование, Производства, Противоморозные добавки, Противопожарное оборудование, Прочие, Прочие, бетон, Прочие, замазки, Прочие, краски, Прочие, оборудование, Разновидности древесины, Разрушения материалов, Раствор, Ригеля, Сваи, Сваизабивное оборудование, Сварка, Сварочное оборудование, Свойства, Свойства бетона, Свойства вяжущих веществ, Свойства горной породы, Свойства камней, Свойства материалов, Свойства цемента, Сейсмика, Склады, Скобяные изделия, Смеси сухие, Смолы, Стекло, Строительная химия, Строительные материалы, Суперпластификаторы, Сушильное оборудование, Сушка, Сушка, деревообработка, Сырье, Теория и расчет конструкций, Тепловое оборудование, Тепловые свойства материалов, Теплоизоляционные материалы, Теплоизоляционные свойства материалов, Термовлажносная обработка бетона, Техника безопасности, Технологии, Технологии бетонирования, Технологии керамики, Трубы, Фанера, Фермы, Фибра, Фундаменты, Фурнитура, Цемент, Цеха, Шлаки, Шлифовальное оборудование, Шпаклевки, Шпон, Штукатурное оборудование, Шум, Щебень, Экономика, Эмали, Эмульсии, Энергетическое оборудование

Источник: Энциклопедия терминов, определений и пояснений строительных материалов

Энциклопедия терминов, определений и пояснений строительных материалов. — Калининград. Под редакцией Ложкина В.П.. 2015-2016.

Зачем нужны плиты перекрытия?


Что нужно, чтобы построить здание? Стеновые, фундаментные блоки, кровля, облицовка и т. д. А ещё? Да плиты перекрытия, конечно же.

Какими бывают эти изделия, что они собой представляют — среднестатистический человек сегодня понимает очень и очень плохо. Максимум, что «они нужны, чтобы конструкция домов была крепкой и устойчивой», или что-то вроде того. Определение верное, однако, в нём раскрыто далеко не всё.

Для информации

Пустотные бетонные плиты перекрытия считаются одними из наилучших. Этот материал просто не способен гореть и гнить, отличается большой механической крепостью, отлично сопротивляется влаге. Если следить за окружающими условиями, бетонные перекрытия могут проработать много десятилетий. Геометрически это параллелепипед, во внутренней части которого искусственно созданы трубовидные пустоты. Делается это не просто так: цель — достичь значительной жёсткости изгиба и тем самым увеличить переносимость нагрузок. Другое преимущество, которое обеспечивают пустотные межэтажные перекрытия – легче и проще будет проложить коммуникации.

Конечно, иногда коммуникации придётся обслуживать. Более простой и удобный доступ к ним обеспечивается при использовании коробчатых или трубчатых кабель-каналов из пластмассы. Пустотные перекрытия дома непременно должны иметь опору более крепкую, чем они сами, и минимальной толщиной от 15, ещё лучше от 20 см.

Чем ещё хорош железобетонный блок? Своим высоким качеством, изначальной стандартизированностью, быстротой исполнения работы, прочностью, достаточной ровностью. Нет необходимости выжидать окончания усадки, нет риска повреждения насекомыми, влагой, коррозией.

Тогда почему всё ещё некоторые люди предпочитают деревянные перекрытия в доме? Ответ прост: бетон довольно тяжёл, его и поднимать на высоту без кранов почти нереально, и сами опорные конструкции должны быть весьма прочными. Когда застраивается индивидуальный участок, применить автокран весьма сложно, поскольку территория, где его можно поставить, ограничена. Да и не для любых построек железобетонные перекрытия вполне пригодны.

Кстати, описывает то, какими должны быть плиты перекрытия, ГОСТ 1985 года (за № 26434), и частично корректирующий его ГОСТ 1991 года (№ 9561). В основном есть две основных категории: сплошные однослойные (подвиды разделяют по толщине) и многопустотные (с каналами сечением 140/159 мм, формованные с опалубкой или без неё). Длина в 3/3,6 метра обозначается как 1П, а 2ПК расшифровывается как 1,8-6 м (самый широкий разброс значений).

Многопустотная плита всегда легче монолитной сопоставимых габаритов, что вполне объяснимо особенностями технологии её изготовления. Достоинство её, однако, ещё и в том, что такое перекрытие этажа помогает уменьшить потери тепла и максимально гасит звук.

Чтобы опоры под несущими конструкциями были максимально надёжны, их надо делать только после консультации со специалистом, как минимум. А ещё лучше вообще поручить всё дело настоящим профессионалам. Они справятся лучше, чем обычные люди, даже неустанно собирающие информацию по крупицам.

Ещё о деталях

Разговаривая о полнотелых конструкциях, нельзя обойти вниманием ребристые плиты перекрытия, ГОСТ их, кстати, тоже регламентирует. Это сочетания перекрещенных балок, всё свободное место между которыми заливается бетоном. Важным преимуществом такого решения является возможность перенести высокую нагрузку. Именно подобные конструкции находят широкое применение в индустриальном и торговом строительстве, да и вообще всюду, где на балки перекрытия будет оказываться значительная нагрузка. Жилые здания, тем более частные дома, не строятся с использованием подобных опор, которые оказались бы, иначе, не только излишне дороги, но и категорически излишни.

Кроме них, классификация перекрытий на сегодняшний день включает ещё такие их виды, как кессонная плита (сетка из равномерных по величине балок, пространство между ними заполняется бетонным слоем, пусть и более тонким, чем в предыдущем случае). Целевое предназначение таких элементов то же самое, что и у ребристых плит, они вполне могут переносить значительную нагрузку.

В некоторых случаях используются безбалочные плиты перекрытия. Это звучит непонятно… на деле же — всего лишь монолитная конструкция с ровной поверхностью. Опорой для неё всегда служат колонны (наравне со стенами). Именно такие полнотелые ЖБИ перекрытия чаще всего находят применение в жилых домах. Благодаря гладкости они могут быть просто ошпатлёваны и окрашены, нет необходимости в подвесных потолках.

Чем ещё хороши полнотелые конструкции, так это тем, что величина их почти не имеет ограничений, так как изготовление происходит на самом строящемся объекте.

Дополнительно

Рассказ о том, какие есть виды плит перекрытия, будет заведомо неполон без упоминания того факта, что они бывают не только железобетонными. Есть ещё такие варианты, как дерево и сталь. Но и конструкции на основе бетона тоже не все пока названы. Межэтажные перекрытия в многоквартирных домах бывают только железобетонными, поскольку дерево не обеспечивает необходимой прочности, а сталь излишне тяжела.

Плоские плиты (условное обозначение ПТП) — всего лишь пластина из арматурного бетона, в которой предусмотрено 4 точки для крепления крановой стрелы. Есть и внутренняя градация таких плит по массе: самые лёгкие 70 кг, самые тяжёлые 1500 кг. Размеры, соответственно, также варьируются от 80×60х6 см до 318×159х12 см.

Лотковые плиты, при внешнем сходстве с плоскими, монтируются совсем иначе, и сфера применения у них кардинально отличается (это обустройство тоннелей и канализационных каналов), так что смотрите, не перепутайте!

Кроме того, конструкции перекрытий могут быть и арочными. Подобный метод нельзя назвать совсем уж новым, он применялся ещё в средневековье. Значит, за арочными перекрытиями тянется заслуженный романтический шлейф, именно с их использованием построено много старых храмов в европейских городах. Однако и в наши дни эта конструкция сохраняет немалую популярность. Более всего ценится её декоративность, а найти подробные чертежи и сведения о монтаже совсем нетрудно.

Частные жилища и не только

Виды перекрытий в многоквартирных домах, как уже не раз говорилось, ограничены двумя материалами: железобетоном и сталью. Однако малоэтажная застройка открывает намного более широкий выбор, в том числе и натуральные материалы, не наносящие ущерба окружающей среде: древесину, природный камень и так далее.

Деревянные перекрытия с деревянными же подстилающими балками вплоть до конца позапрошлого века были основным вариантом. До сих пор их можно встретить в частном домостроительстве, в «сталинских» домах. Однако устойчивость к огню совершенно недостаточна, нельзя использовать керамогранит и керамическую плитку (и некоторые другие виды покрытий пола), а если древесина подгниёт, её опорная функция может быть утрачена полностью или частично за короткий срок.



Металлические балки перекрытия, служащие опорой для деревянных блоков, использовались в домах дореволюционной постройки (при капитальном ремонте эти конструкции воспроизводятся), и в домах, построенных до середины прошлого века. Отличаются большой надёжностью.

Ещё один устаревший вариант (используемый ныне лишь в промышленной застройке) — мелко сборные железобетонные перекрытия на основе сплошной плиты, опирающиеся на балки из металла или железобетона.

Плиты перекрытия, ГОСТ, как понятно, подробно разграничивает все моменты, на сегодняшний день могут быть, например, железобетонными пустотелыми. Именно такие блоки востребованы при возведении домов до 14 этажей из кирпича, блоков (панелей) или каркасных зданий. Однако с ними связаны и некоторые проблемы. Например, достаточно совсем чуть-чуть нарушить нормы при выпуске плиты или при монтаже её, как неравномерная высота потолков будет обеспечена. Уровень тепло сбережения и звукоизоляции сложно назвать достойным. Наконец, пол над таким перекрытием обязательно надо будет разравнивать.

В домах периода массового панельного строительства почти повсеместно использованы ребристые плиты, совпадающие по размерам с комнатами. Судя по всему, тогда строителей привлекла техническая простота данного способа разграничить этажи. Однако со временем проявились и недостатки. Например, перекрытие прогибается очень сильно (больше 2 см на каждый метр), поскольку статическая нагрузка чрезвычайно большая. Эффективность удержания тепла и блокирования посторонних звуков также недостаточна (она вошла даже в анекдоты). Наконец, при непрофессиональном монтаже плит внешние несущие балки могут испортить всё впечатление от помещений.

Читайте также…

Чёрный пол из бетонной плиты

Плиты разных типов подходят для разных почв и конструкций домов.

Что такое основание из бетонной плиты на уровне земли?

Плита на уровне земли — это большой плоский участок бетона, обычно толщиной от 100 до 500 мм, который образует фундамент вашего дома. Тип плиты, которую вы используете (и даже то, подходит ли плита) будет зависеть от характера почвы на вашей земле и от того, какой дом вы собираетесь построить.

Из чего сделан черновой пол?

Черновой пол из перекрытий в основном состоит из бетона, хотя для повышения прочности также используются другие материалы, такие как стальная сетка или арматура. Для повышения устойчивости плита обычно устанавливается на подстилку из строительного песка и требует пластиковой пароизоляции.

Какие бывают плиты перекрытий?

Есть несколько различных вариантов плит. Тип плиты, которая вам понадобится, будет зависеть от типа почвы, на которой вы строите, и ее реакционной способности.Эти типы можно разделить на множество подкатегорий, которые зависят от типа материалов, которые существуют на определенной глубине в почве, на которой вы строите. Обычно используются следующие классификации:

Различные классы грунтов
  • Класс A — обозначает очень «стабильный» грунт — в основном песок и камни, не подверженные воздействию влаги
  • Класс S — Слабореактивная почва, небольшое движение из-за влажности
  • Класс M — Умеренно реактивная почва, умеренное движение из-за влажности
  • Класс H — Высокореактивная почва, высокая подвижность из-за влажности
  • Класс E — Чрезвычайно реактивная почва, экстремальные движения из-за влажности
  • Класс P — «Проблемный» грунт, подверженный оползням, оседанию шахт и т. Д.Если вы строите на площадке класса P, вам, как правило, нужно проконсультироваться с инженером.

Существует также много разных типов плит, но наиболее распространены следующие варианты:

Плита на земле — это самый простой вид плиты. Он включает в себя балки жесткости, изготовленные из предварительно залитого бетона в траншеях вокруг плиты снаружи, и имеет толщину плиты 100 мм. Этот тип плиты подходит для площадок класса A и класса S .

Упрочненная плита-плот — Подобна плите на земле, но также имеет предварительно залитые бетонные балки, установленные в каналах через середину плиты, создавая своего рода опорную решетку из бетона на основании плиты. Большинство плит в Австралии представляют собой усиленные плиты плота. Для плит также может потребоваться дополнительное бетонное основание, заделанное в почву, в зависимости от типа почвы, и обычно они подходят для грунтов класса M , класса H и класса E .

Вафельная плита (также известная как плита вафельного стручка ) — Эти плиты сооружаются полностью над землей путем заливки бетона на сетку из полистирольных блоков, известных как «пустотные формы». Плиты вафельного плота обычно подходят для площадок с менее реактивной почвой, используют примерно на 30% меньше бетона и на 20% меньше стали, чем плита из усиленного плота, и, как правило, дешевле и проще в установке, чем другие типы (даже в плохую погоду). Эти типы плит подходят только для очень ровной поверхности.На наклонной поверхности или при более сложных конструкциях обычно лучше использовать укрепленную плиту-плот. Плиты вафельного плота подходят, в частности, для участков с легкой и умеренной реакционной способностью глины, потому что они не встраиваются в землю, как плиты из усиленного плота. Плиты вафельного плота лучше всего подходят для грунтов Class A , Class S , Class M , Class H и Class E (хотя вам следует проконсультироваться с инженером относительно пригодности плиты для очень реактивных почв, и в целом, чтобы подтвердить, что этот тип плиты подходит для вашего участка).

Опоры и плиты — На площадках с более реактивным грунтом бетонные опоры обычно погружаются в грунт для повышения устойчивости. Обычно это делается путем рытья ям с интервалами и глубиной, определяемыми инженером, затем заливки в них бетона и прикрепления плиты к этим опорам.

Как устанавливается основание из бетонной плиты?

Для стандартной плиты на земле сначала площадка соскребается до почвы, поддерживая ее как можно более ровной и избавляя от всех растительных остатков.Затем по краям плиты кладут опалубку, чтобы бетон не растекался. По краям выкапывают траншеи для всех балок жесткости и кладут подстилочный песок для выравнивания. Пластиковый пароизоляционный слой используется для покрытия площадки и предотвращения проникновения влаги через плиту. Затем арматурный стержень или сетка распределяются по всей площади. В некоторых случаях может быть уложен слой гравия, чтобы обеспечить прочное основание. Затем сверху заливается бетон, разравнивается и выравнивается.

В идеале плиты корпуса следует оставить на 28 дней для отверждения; это придает плите дополнительную прочность и помогает предотвратить растрескивание.

Где используются стяжки из бетонных плит на уровне земли?

Фундаментные плиты в наши дни очень распространены и их можно найти практически в любом месте Австралии, где есть свободный доступ к бетону. Эти фундаменты обычно используются для поддержки более тяжелых строительных материалов, таких как кирпич и сталь.

Преимущества

  • Чрезвычайно прочная и выносливая основа для пола
  • Обычно хорошо изолирован, так как нижняя сторона пола не обнажена
  • Не требует обслуживания после затвердевания бетона

Недостатки

  • Невозможно получить доступ к трубопроводу после затвердевания плиты
  • Трещины могут вызвать серьезные структурные повреждения и их невозможно исправить.
  • Может увеличивать нежелательный шум
.

Плиточный пол — определение плитного пола по The Free Dictionary

Основанная на выполнении строительного монолитного фрагмента, перекрытия всего здания — вертикальных элементов вертикального уровня / верхнего этажа, технология повышает жесткость и долговечность зданий, что определяет эффективное использование изобретений в строительстве в сейсмоактивных регионах. (Penelis, 2014: 118-124). Предназначен для кухни фермерского дома с холодным плиточным полом. Моделирование было выполнено с использованием погоды в Тусоне, чтобы оценить необходимость осушения в этом климате, наблюдая как уровни внутренней влажности, так и возможность конденсации на плите. этаж.Два варианта осушения были оценены с использованием переходной модели: 1) автономный осушитель, регулируемый по уставке относительной влажности 60%, и 2) фанкойл, установленный перед плиточным полом (как предусмотрено в доме в Тусоне). могут быть развернуты в помещениях с фальшполом или плиточным полом и могут быть интегрированы с любым методом охлаждения, чтобы обеспечить гибкость проектирования центра обработки данных. В гостиной есть шиферный плиточный пол, потолок с сильными балками, большой камин с открытой каменной кладкой и дубовыми балками над камином .Фрэнкби, фунтов 1,995 фунтов / см. ЭТО большое здание из песчаника было модернизировано по высоким стандартам и предлагает оригинальный вход в плиточный пол. Для лучистого теплого пола в «мокрых установках» используются большие тепловые массы пола из бетонных плит или легкого бетона. залито деревянным черным полом. Дом был спроектирован как очень «массивный», с полом из бетонных плит, резервуарами для хранения воды в зоне теплицы, массивным двухэтажным каменным камином и зоной с поддонами для хранения запатентованных фаз. материал.«Почти 16 миль специальной водопроводной трубы, проложенной на глубине 10 дюймов в бетонном перекрытии, помогают создать комнатную температуру, подобную пещеристой, в Холле-стрит. Фото Подпись: Вид Серебряной башни, показывающий продвижение надстройки до 26-го перекрытия перекрытия и основной стены здания до 28 числа. Затем конвекция всасывает его в офисное пространство через диффузоры, встроенные в бетонную плиту пола размером 2 на 2 фута. Эти диффузоры можно разместить в любом количестве. Есть голый пол из цементных плит, стены и потолок. из прессованной древесно-стружечной плиты и клеток, построенных из того, что выглядит размером 2 на 4 и проволочной сетки..

Что такое плоская плита? (с иллюстрациями)

Плоская плита — это плоская часть бетона. Эти плиты классически используются в фундаментах, хотя их также можно использовать при строительстве дорог, дорожек и других конструкций. В зависимости от размера и сложности плоской плиты, может потребоваться, чтобы ее спроектировал инженер, знакомый с ограничениями и потребностями плит, или же может оказаться возможным изготовить такую ​​плиту за полдня на время. простой проект.

Плоские плиты обычно используются в фундаментах.

Обычно плоская плита изготавливается из железобетона, в котором арматура перекрещивается в формах для обеспечения поддержки и усиления после заливки и затвердевания бетона. Конструкция плиты предназначена для армирования в нескольких направлениях, чтобы она могла выдерживать такие нагрузки, как смещение грунта, землетрясения, мороз и т. Д. Отсутствие полного армирования плоской плиты может привести к ее растрескиванию или проседанию вдоль слабых линий в бетоне, что, в свою очередь, вызовет нестабильность.

Армирование плоской плиты важно для предотвращения структурных напряжений в здании на ней.

На некоторых объектах плоская плита заливается на месте.В этом случае подготавливают площадку, устанавливают формы для бетона и укладывают арматурную арматуру или другие материалы. Затем бетон перемешивается, заливается и выдерживается, прежде чем перейти к следующему этапу строительства. Требуемое время может значительно варьироваться, при этом размер является основным фактором; Чем больше плита, тем более сложное армирование может потребоваться, что, в свою очередь, увеличивает время, необходимое для установки. После заливки плита также должна быть осмотрена и испытана, чтобы подтвердить, что заливка была хорошей, без воздушных карманов или других проблем, которые могут способствовать снижению качества.

Плоские плиты изготавливаются из железобетона.

В других случаях плоская плита может быть изготовлена ​​заранее за пределами строительной площадки и транспортирована на площадку, когда это необходимо.Это может быть сделано, когда условия на площадке не способствуют легкой заливке или когда необходимо тщательно контролировать условия конструкции плиты. Транспортировка плиты может быть сложной задачей, если она особенно велика. Для его успешного перемещения с места изготовления на место установки могут потребоваться баржи, краны и бортовые грузовики.

Бетон для плоской плиты часто заливают по сетке из стальной арматуры, что увеличивает прочность и долговечность фундамента.

Фундамент из плоских плит не обходится без проблем. Он может оседать на неровной поверхности, например, позволяя конструкции осесть, а во время сейсмической активности плиточный фундамент не выдерживает, если почвы подвержены разжижению. Плоская плита также может стать основным источником неэффективного использования энергии, поскольку конструкции имеют тенденцию терять тепло через бетон.

Бетонные плиты обычно используются для разметки углов плоского фундамента перед началом строительства..

Подвесной черный пол | BUILD

Подвесной черновой пол из плит может использоваться как плита первого этажа для большей устойчивости на холмистой местности.

Что такое подвесная плита?

Подвесные плиты — это плиты, расположенные на уровне земли, которые не имеют прямого контакта с землей. Они обычно используются для создания полов на верхних этажах домов, но также могут устанавливаться на предварительно построенных стенах для образования первого этажа.

Из чего сделаны подвесные плиты?

Подвесные плиты изготавливаются из бетона и стальной сетки, как и фундаментная плита.Обычно они собираются заводским способом за пределами строительной площадки и перевозятся грузовиками. В некоторых плитах есть полые каналы, проходящие через них — эти «пустотные плиты» используются для снижения веса, а также для прокладки кабелей и трубопроводов через плиту.

Есть ли вариации?

Поскольку плита изгибается по-разному в зависимости от того, сколько у нее опорных стен, основная стальная арматура должна быть размещена в разных местах, чтобы выровнять напряжение. Плита, опирающаяся на две стены, будет иметь тенденцию изгибаться посередине, поэтому арматурный стержень, размещенный параллельно короткому пролету, обеспечит максимальную поддержку.Плита, поддерживаемая четырьмя стенами, прогибается посередине, создавая два изгиба, поэтому для устойчивости необходима стальная сетка. Обычно это делается двойным слоем.

Как устанавливается подвесная плита?

Подвесные плиты необходимо предварительно сконструировать и поднять на место с помощью крана. Это может вызвать проблемы, если места недостаточно, поэтому внимательно проверьте свой участок перед установкой такого типа основания. После установки края заливаются раствором для обеспечения гидроизоляции, а через несколько дней сверху заливается еще бетон.

Где используются подвесные плиты?

Обычно они используются в многоэтажных домах для верхних этажей, но могут также эффективно использоваться на уровне земли в холмистой местности. Выкопав участок, можно возвести бетонные опорные стены, чтобы довести высоту плиты до уровня земли.

Преимущества

  • Можно использовать там, где другие плиты не могут — например, на крутых склонах.
  • Обеспечивает доступ к участкам под полом
  • Относительно простой монтаж после установки опор и оборудования
  • Более эффективен, чем несущий / балочный черновой пол в блокировании шума с верхних этажей

Недостатки

  • Требуется доступ к крану
  • Не так хорошо изолирована, как плита заземления, так как основание не касается земли
.

LEAVE A REPLY

Ваш адрес email не будет опубликован.
