Плита пб технические характеристики: размеры и технические характеристики плит перекрытия, чертежи плит безопалубочного формования многопустотного типа

разновидности, технические характеристики, свойства, достоинства

Олег Нестеров5 min read03.10.20184 комментария

Содержание:

• 1 Плиты перекрытия ПК и ПБ – нюансы изготовления
• 2 Технические характеристики изделий с обозначением ПБ
• 3 Эксплуатационные свойства плит ПК
• 4 Какие преимущества имеют безопалубочные плиты перекрытия ПБ
• 5 Заключение – чем отличаются популярные изделия

При возведении зданий сооружаются прочные железобетонные перекрытия между этажами. Различные виды панелей проблематично отличить друг от друга. Только профессионалы могут определить марку изделий. Ведь плиты перекрытия ПБ при поверхностном рассмотрении практически не имеют отличий от плит, маркируемых ПК. Плиты ПК и ПБ обладают повышенной прочностью, не боятся огня и поглощают шумы. Однако имеются отличия, которые рассмотрим детально.

Плиты перекрытия ПК и ПБ – нюансы изготовления

Несмотря на сходные эксплуатационные характеристики, таких как прочность, влагостойкость и пожаробезопасность, между железобетонными изделиями имеется существенная разница, обусловленная особенностями технологии.

В этом заключается их главное отличие:

• по безопалубочной технологии с помощью промышленного оборудования производится плита ПБ. Цельный бетонный массив после уплотнения разрезается на элементы требуемой длины. Резка осуществляется на конвейере во время перемещения твердеющей бетонной массы. Максимальная длина продукции с индексом ПБ не превышает 12 м и зависит от пожеланий заказчика;
• плиты с обозначением ПК заливаются в стационарные опалубки, изготовленные из металла. Стальная опалубка служит основой для размещения арматурных стержней. После заливки бетонной смеси заформованная панель длиной до 7 метров подвергается виброуплотнению и термической обработке. Готовая продукция после твердения извлекается из форм.

Поскольку плиты ПК и ПБ производятся по различной технологии, то одни панели отличаются от других техническими характеристиками и эксплуатационными свойствами. Остановимся на этих особенностях более подробно.

Технические характеристики изделий с обозначением ПБ

Панели перекрытия, маркируемые ПБ, изготавливаются по безопалубочной технологии путем разрезки бетонного массива на конвейере.

Особенность – повышенные технические характеристики:

• способность эффективно поглощать внешние шумы;
• идеальный внешний вид рабочей поверхности;
• стойкость к воздействию механических усилий;
• устойчивость к влиянию ударных нагрузок;
• высокий запас прочности;
• расширенный температурный диапазон использования;
• незначительный вес за счет продольных полостей;
• улучшенные теплоизоляционные параметры;
• влагостойкость, затрудняющая коррозию арматурных прутков;
• возможность получения продукции различных геометрических размеров;
• наличие, если требуется, наклонного среза торцевой плоскости.

В торцевой плоскости изделий с маркировкой ПБ видны тросы усиления. Благодаря этой особенности безопалубочные панели обладают более высокой прочностью, чем плиты с индексом ПК. Для принятия решения об использовании конкретной марки панелей необходимо знать, каковы различия одних плит перекрытия от других.

Эксплуатационные свойства плит ПК

Панели с маркировкой ПК, заливаемые в стационарную опалубку, обладают следующими эксплуатационными характеристиками:

• ускоренным циклом производства, который не превышает две недели с момента формовки;
• расширенной областью применения, позволяющей использовать изделия для различных конструкций;
• возможностью применения стальных стержней в напряженном или ненагруженном состоянии;
• вибрационной устойчивостью, обеспечивающей целостность бетона при повышенном уровне вибрации;
• повышенной звукоизоляцией, затрудняющей проникновение внутрь помещения посторонних шумов;
• стойкостью к образованию трещин в результате различных видов механических воздействий;
• пониженной гигроскопичностью, благодаря которой арматура не теряет прочность под влиянием коррозионных процессов;
• пожаробезопасностью, обеспечивающей целостность бетонного массива при воздействии открытого огня.

Продукция с маркировкой ПК, в отличие от изделий ПБ, оснащена монтажными скобами, которые облегчают перемещение при транспортировке. В характеристиках изделий много общего, однако, имеются различия.

Какие преимущества имеют безопалубочные плиты перекрытия ПБ

Эксплуатационные характеристики изделий похожи. Однако имеются принципиальные различия. Плиты с аббревиатурой ПБ, изготовленные безопалубочным способом, отличаются от аналогичных панелей, залитых в опалубку.

Главные преимущества изделий, изготовленных на конвейере:

• высокое качество рабочей поверхности изделий. Оно обусловлено применением профессионального оборудования, обеспечивающего формовку изделий при непрерывном перемещении. Благодаря гладкой поверхности, продукция визуально отличается от ПК панелей, имеющих существенные отклонения плоскостности;
• минимальные допуска, обеспечивающие точные геометрические параметры и идеальную конфигурацию продукции. Изделия с точными размерами и правильной геометрией легче устанавливать, что существенно облегчает выполнение монтажных работ;
• использование современного метода производства, предусматривающего усиление бетонного массива натянутыми тросами. Они обеспечивают повышенную прочность бетона, а также снижают вероятность образования трещин из-за механического воздействия;
• технологическая возможность производства панелей с различными геометрическими размерами. Габариты могут изменяться с шагом 10 см. При этом длина продукции в зависимости от требований заказчика может варьироваться в диапазоне 2–12 метров;
• наличие предварительно напряженных тросов, независимо от габаритов изделий. Это повышает прочностные характеристики бетонного массива, который способен воспринимать усилия на один квадратный метр площади в интервале от 600 до 1450 кг;

• возможность по индивидуальному требованию клиента выполнить торцевую плоскость под уклоном. Это расширяет диапазон использования панелей, предназначенных для выполнения перекрытий в зданиях нестандартной конфигурации;
• возможность легкого выполнение отверстий в бетоне для подключения коммуникаций. Отсутствие каркаса из стальных прутков облегчает формирование коммуникационных каналов.

Для транспортировки плита ПБ крепится такелажными приспособлениями и затем перемещается. Это вызывает ряд неудобств, так как невозможно произвести строповку без специальной такелажной оснастки. Панели ПБ внешне легко отличить от ПК, на которых присутствуют монтажные проушины. Зная это отличие, легко определить марку продукции.

Заключение – чем отличаются популярные изделия

Ознакомившись с представленной информацией легко понять, чем плиты с индексом ПБ отличаются от панелей с аббревиатурой ПК. Обладая повышенной прочностью, огнестойкостью и влагоустойчивостью, панели отличаются чистотой поверхности, точностью размеров, габаритами и методом изготовления. На проектной стадии принимается решение об использовании конкретной марки панелей для выполнения поставленных задач. Прислушайтесь к рекомендациям профессиональных строителей и проектировщиков!

Плиты перекрытия ПК и ПБ

ОСОБЕННОСТИ ПРОИЗВОДСТВА ПК И ПБ ПЛИТ

Сооружения перекрытия — это одни из самых важных этапов в строительстве того или иного объекта. К числу универсальных материалов, которые используются в строительстве горизонтальных несущих конструкций в зданиях жилого и общественного назначения, являются многопустотные плиты перекрытия ПК и ПБ.

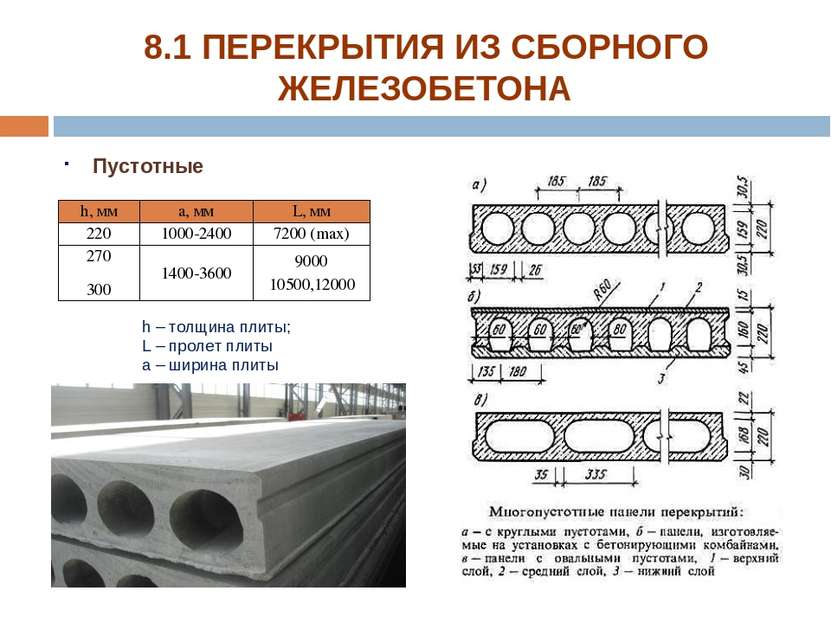

Плиты перекрытия серий ПК и ПБ относят к категории пустотных, так как их технологические пустоты расположены по всей длине конструкции, что в свою очередь обеспечивает меньший вес в сравнении с монолитными перекрытиями, а также незначительно улучшают звуко- и теплоизоляционные характеристики.

Основные отличия технологии изготовления плит ПК и ПБ:

Марка бетона М200 — М400 применяется в производстве железобетонных изделий серии ПК.  Для армирования данной серии плит применяется арматура  класса AIII. В изделиях, превышающих длину более 4,2 м, используются преднапряженные армирующие элементы. Формование осуществляется в металлической опалубке с последующим уплотнением бетона с помощью специального вибрационного оборудования.

Плиты перекрытия безопалубочного формования изготавливаются с применением бетона более высоких марок прочности: М400 — М500. Для армирования данного типа изделий, вне зависимости от длины, используется преднапряженная арматура. Предварительное напряжение сжатых и растянутых зон позволяет минимизировать свободный прогиб железобетонных изделий этого типа и увеличить их стойкость к трещинообразованию по сравнению с плитами перекрытия опалубочного формования.

Технические характеристики плит ПК и ПБ

Одной из главных технико-эксплуатационных характеристик плит перекрытия является их несущая способность. Данный параметр определяет предельную нагрузку, превышение которой ведет к деформации и нарушению целостности конструкций. Железобетонные изделия опалубочного формования выпускаются со стандартной несущей способностью 800 кг/м2. Гораздо реже можно встретить продукцию с предельной нагрузкой 1250 кг/м2.

• Максимальная длина: у ПБ составляет 10,8 м, у ПК 7,2 м.
• Ширина: 1, 1,2 и 1,5 м. Конструкции ПК могут иметь ширину 1,8 м, но широкого распространения не нашли из-за большого веса, поэтому встречаются очень редко.
• Толщина: стандартная 220 мм.
• Вес: здесь преимущество на стороне конструкций типа ПК, которые примерно на 4-6 % легче, чем ПБ. Это обусловлено в основном размерами и формой технологических пустот.
• Качество поверхности: плиты ПБ отличаются гладкой поверхностью с минимальным количеством дефектов, что позволяет сэкономить на отделочных работах (за счет нанесения более тонкого слоя стяжки). ПК формуются в металлических опалубках, поэтому качество поверхности существенно ниже. Также изделия ПБ характеризуются более качественной геометрией, что достигается благодаря современной технологии непрерывного формования.

Основные отличия плит ПК и ПБ
