Плита на ленточном фундаменте: можно ли и как правильно произвести монтаж + варианты обустройства пола

Содержание

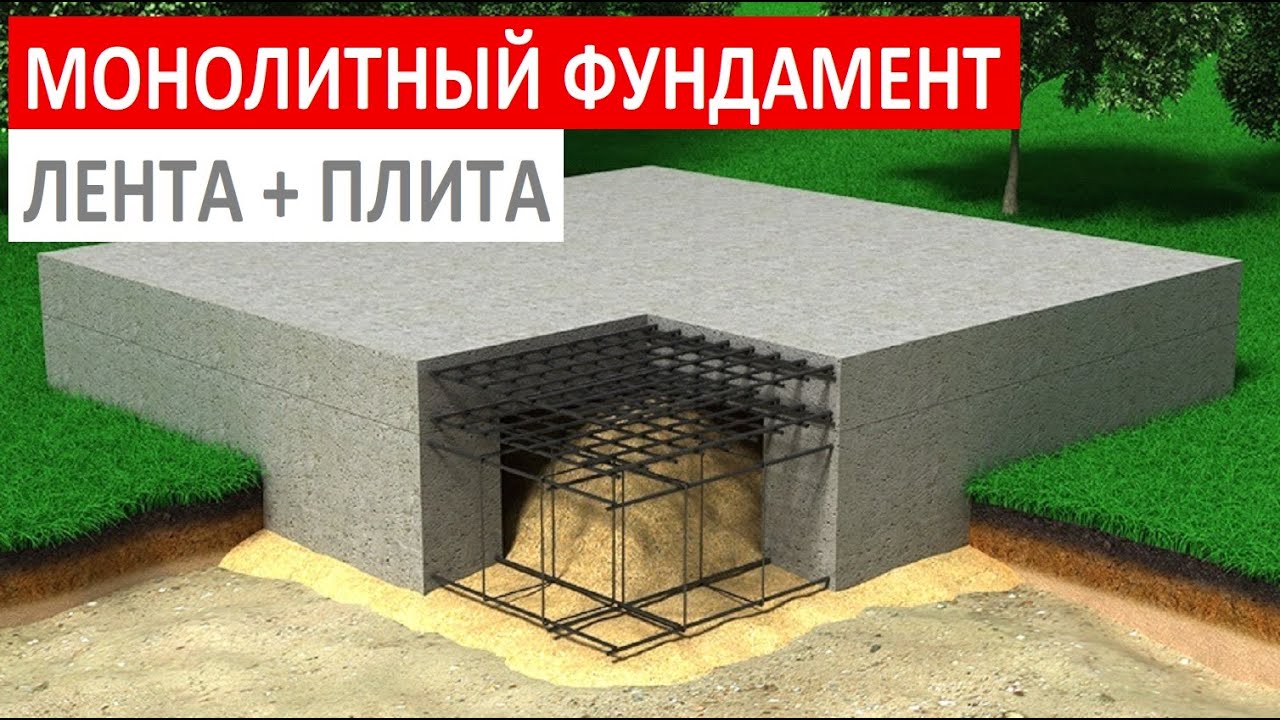

Монолитная плита на ленточном фундаменте

Монолитная плита на ленточном фундаменте

«Строй Монолит» предлагает вам фундамент монолитная плита на ленточном фундаменте в Санкт-Петербурге. Почему данный тип основания является оптимальным? Дело в том, что монолитная плита является полом для первого этажа и равномерно распределяет нагрузку на фундамент.



Лента, толщиной 300-400 мм заливается под всеми несущими стенами, всё свободное пространство затем засыпается песком с послойной трамбовкой и поверх всего отливается армированная плита  толщиной 20-25 см.



Преимущества монолитной плиты на ленточном фундаменте



  • Длительный срок службы – за счет равномерного распределения нагрузки основание имеет высокую прочность и прослужит вам многие годы. Помимо этого монолитный пол не подвержен негативному влиянию окружающей среды – воздействию сырости и влаги.
  • Отличные эксплуатационные характеристики – фундамент монолитная плита на ленточном фундаменте, купить который вы можете в «Строй Монолит», обеспечивает идеальную тепло- и гидроизоляцию пола, имеет высокую устойчивость на подвижных и обводненных грунтах, позволяет использовать тяжелые материалы для стен и перекрытий.
  • Экономия ваших средств – фундамент позволяет поднять здание выше над землей и сохранить высокую прочность и при этом сэкономить строительный материал.
  • Быстрый монтаж – высокий профессионализм специалистов «Строй Монолит» позволяет возвести фундамент меньше, чем за 3 недели!



Мелкозаглубленный ленточный фундамент

Такой вид фундамента используют для строительства домов, имеющих небольшой вес, в местах, где почвам характерно сильное пучение.

Проще говоря, мелкозаглубленный ленточный фундамент – это обычный ленточный фундамент, который устанавливает неглубоко. А именно выше границы промерзания почвы. Такое основание представляет собой нечто среднее между незаглубленным и заглубленным фундаментом.

Преимущества мелкозаглубленного ленточного фундамента:

  • равномерное распределение веса по площади фундамента;
  • повышенная устойчивость перед пучением почвы;
  • отсутствие деформаций здания;
  • низкая стоимость строительства;
  • простота монтажа и малое количество используемых строительных материалов.

Подробнее



Монолитная плита

Второе название монолитной плиты – это плавающий фундамент. Это связано с тем, что основание перемещается вместе с почвой и за счет этого защищает элементы дома от деформации.

Плитные фундаменты – это один из видов ленточных мелкозаглубленных фундаментов. Отличительная особенность монолитной плиты – это наличие монолитного основания из железобетона и ее жесткое армирование по всей плоскости.

Преимущества монолитной плиты:

  • большая опорная площадь;
  • высокая устойчивость объектов с большим весом;
  • возможность монтажа на болотистой почве, вблизи водных источников, а также в местах высокого залегания грунтовых вод;
  • отсутствие деформации элементов дома;
  • верхняя поверхность служит полом для первого этажа.

Подробнее



Строительство монолитной плиты на ленточном фундаменте

Монтаж основания проходит в несколько этапов. В первую очередь выкапывают котлован соответствующей глубины и ширины. Затем его засыпают песком и утеплителем. Т.е. создают песчаную подушку. Сделать это необходимо для предотвращения деформации:

  • в результате воздействия низких температур;
  • в результате воздействия грунтовых вод.

Далее осуществляют монтаж опалубки. Вдоль поверхностей ее отделывают специальным материалом (толь, пергамин), который позволяет в дальнейшем без труда демонтировать опалубку. После этого укладывают гидроизоляционный слой и арматурный каркас ленты фундамента. Окончательный этап возведения ленты – заливка бетона. Спустя определенное время опалубку удаляют.

Следующий этап – строительство монолитной плиты. Здесь вновь проводят монтаж опалубки, затем согласно проекту изготавливают арматурный каркас и заливают его бетоном.

Подробнее



Стоимость монолитной плиты на ленточном фундаменте

Что входит в цену фундамента? Стоимость монолитной плиты на ленточном фундаменте включает в себя стоимость материалов и проведения работ:

  1. Выкапывание траншеи
  2. Укладка слоев песка и гравия
  3. Укладка гидроизоляционного материала
  4. Монтаж опалубки ленты фундамента
  5. Армирование ленты фундамента
  6. Заливка бетоном ленты фундамента
  7. Армирование плиты фундамента
  8. Монтаж опалубки плиты фундамента
  9. Бетонирование плиты фундамента

Итоговая цена монолитной плиты на ленточном фундаменте от 5 000 руб за квадратный метр.

Подробнее



Звоните по указанным телефонам прямо сейчас! Специалисты «Строй Монолит» предложат вам оптимальный вариант фундамента с учетом особенностей почв вашего участка, параметров, возводимого строения и ваших персональных требований. Сотрудничество с нами – это гарантия надежного и долговечного основания. Стоя на нем, ваш дом прослужит вам долгие годы!

Фундамент и установка плиты перекрытия

  • Перекрытия и полы по грунту для дома на малозаглубленном ленточном фундаменте.

Многие дачные строители в России стандартом для перекрытий по малозаглубленному ленточному фундаменту считают  сборное деревянное перекрытие для деревянных и каркасных домов или бетонные монолитные плиты перекрытий для каменных домов.
Однако на самом деле и то и другое решение могут оказаться не самыми рациональными. Почему?
Во-первых, в подавляющем количестве случаев подпол в домах не имеет адекватной вентиляции, соответствующей строительным нормам. Это означает, что подпол будет являться резервуаром для накопления радиактивного газа радона, о котором мы подробно говорили в соответствующей главе. Недостаток воздухообмена и неправильная эксплуатация подпола в зимний период (закрывание вентиляционных продухов) ведет к увеличению влажности в подпольном пространстве и, следовательно к возрастанию риска повреждения деревянных перекрытий биологическим факторами, а бетонных  — химическими факторами коррозии бетона.

Во-вторых, наличие  подпольного пространства означает значительное увеличение площади теплопотерь дома в холодное время года, особенно если учесть традиционно недостаточную толщину утеплителя в полу (10-15 см вместо 20 см) при дачном строительстве в России.
Какой же тип перекрытия избавляет домовладелца от перечисленных выше проблем?  Обратимся к зарубежному опыту. В Скандинавии, США и Австралии  до 90% домов современной постройки имеют энергоэффективные  полы по грунту.
Существует два основных вида таких полов: в одном случае устраивается лежащая на песчаной утрамбованной подушке монолитная плита перекрытий, связанная с ленточным фундаментом (или сама плита является фундаментом), а в другом случае плавающая плита пола не связана с фундаментом и опирается лишь на грунтовую засыпку.
Какими преимуществами обладает данный вид перекрытий:

  • При наличии гидроизоляции под плитой и засыпке подпольного пространства обеспечивается хорошая защита от диффузии почвенных газов в помещение.
  • Подпольному пространству не требуется вентиляция, в нем не скапливается влага.
  • Грунт в подпольном пространстве и сама бетонная плита пола служат термальной массой (аккумулятором тепла), что особенно актуально для зданий со стенами низкой теплоемкости (каркасные дома) как в холодный, так и в жаркий сезоны.
  • Бетонный пол является удобной основой и термальной массой для системы отопления «теплый  пол».
  • Через грунт здание получает «даровое» геотепло в холодный период времени.
  • Теплоизоляция засыпным грунтом и тепло из здания снижает промерзание подлежащих грунтов зимой, и снижают вероятность повреждения фундамента морозным пучением.
  • Коммуникации, проложенные в засыпке под полом, не нуждаются в дополнительном утеплении.
  • Бетонный пол, исполненный из архитектурного бетона, не требует никаких дополнительных напольных покрытий, так как имеет эстетичный внешний вид.
Фотография №7. Засыпка внутреннего пространства ленточного фундаментом грунтом, утепление и  гидроизоляция на стадии подготовки к устройству железобетонной плиты перекрытия.

Кратко рассмотрим особенности устройства бетонных полов по грунту:
Все внутренние поверхности малозаглубленного ленточного фундамента должны быть покрыты слоем гидроизоляции. С грунта внутри контура ленточного фундамента должен быть снят плодородный слой, удалены корни, камни и мусор. Поверхность грунта должна быть выровнена. На грунт укладывается высокопрочная EPDM пленка, края ее заводятся на боковые стенки фундамента как минимум на 15 см и приклеиваются. Внутреннее пространство ленточного фундамента засыпается песком слоями по 20 см с тщательной трамбовкой каждого слоя. Сверху утрамбованный песок выравнивается и укрывается слоем гидроизоляции (цельный кусок EPDM пленки или два слоя полимерной пленки с нахлестами 30 см на стыках и проклейкой стыков. В зависимости от режима  отопления и поставленных целей либо укладывается слой утеплителя (экструдированный пенополистирол), либо не укладывается.   Поверх отливается связанная с лентой фундамента или несвязанная с ним монолитная бетонная плита.
В случае устройства связанной с фундаментом монолитной  бетонной плиты, толщина ее составляет 12-15 см. Арматурный каркас выполняется из двух слоев вязаной (d12) или сварной арматурной сетки (d10-d12). Размер ячейки сетки при толщине плиты до 15 см устанавливается от 100 на 100 мм до 200 на 200 мм [пункт 8.3.6 СП 52-101-2003].Арматурные сетки должны быть смещены в нижнюю (растянутую) часть плиты. При устройстве плавающего пола, плита изолируется от ленты фундамента прокладкой из утеплителя толщиной 30-50 мм. Относительно тонкая плавающая плита, отливаемая из пескобетона, армируется сварной арматурной сеткой в один уровень и двумя дополнительными слоями (над и под стальной сеткой) арматурной стеклосетки. Толщина плиты составляет 8-10 см. Арматурная сетка смещена в нижнюю (растянутую) зоны плиты.
Для бетонирования используется тяжелый или легкий (на пористых заполнителях – керамзит) бетон класса не ниже B12,5 (М150).
Английские рекомендации предусматривают следующие толщины элементов пола по грунту: плавающая плита 15 см, утеплитель – минимально 6 см (для английского утеплителя Kingspan теплопроводностью 0,022Вт/м×°К, для сравнения – теплопроводность отечественного Пеноплекса 0,031 Вт/м×°К, а американского Roofmate (Dow) 0,029 Вт/м×°К), стяжка поверх утеплителя – 7,5 cм. Верхняя стяжка должна быть изолирована от стен прослойкой из утеплителя толщиной минимум 2 см.

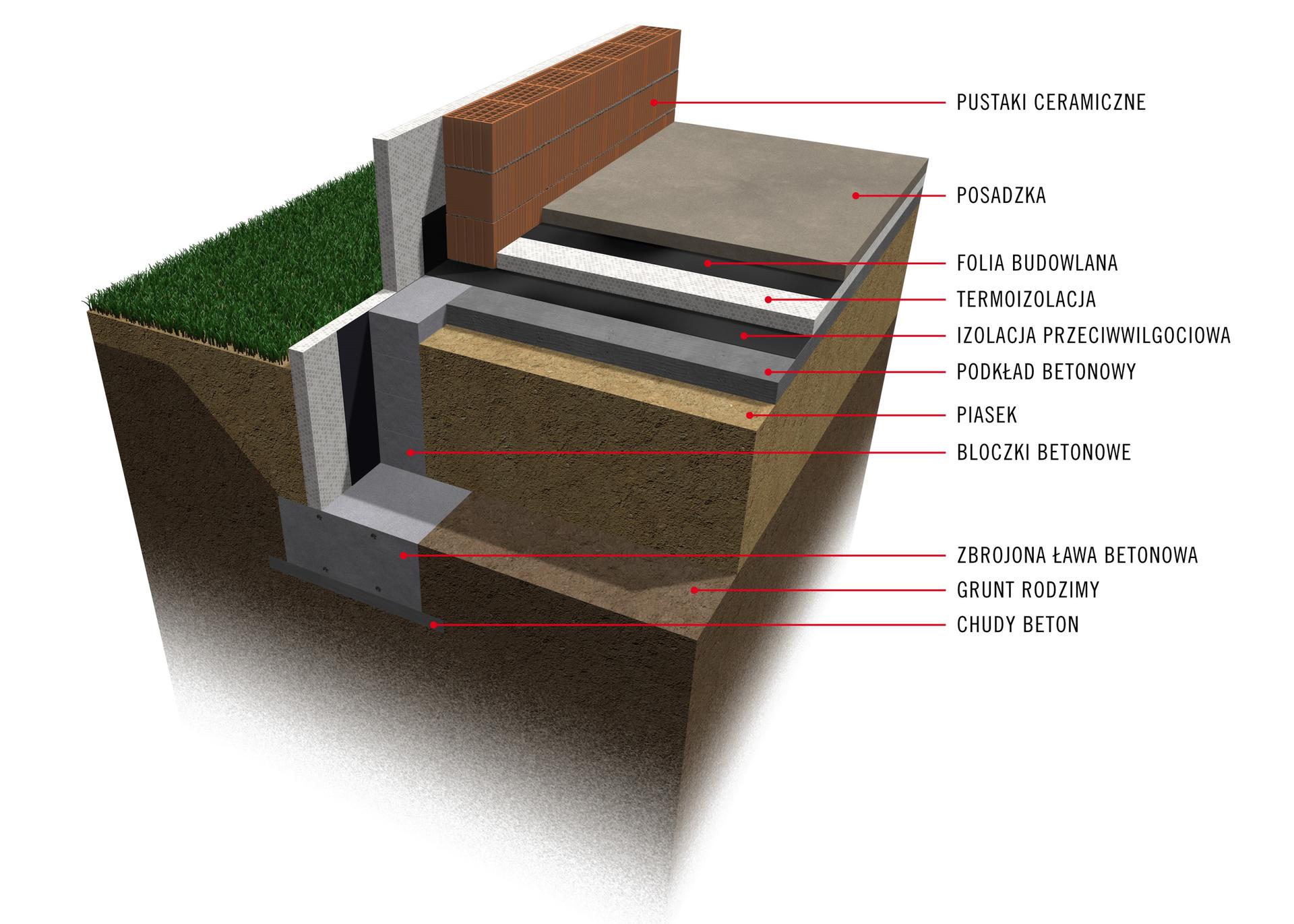

Схема №44. Схема устройства цокольного перекрытия и полов по грунту в доме с ленточным фундаментом.

монолитная плита или ленточный фундамент?


В процессе проектирования здания выбор фундамента является одним из самых важных вопросов и вот тут многим приходится долго и мучительно решать, что лучше: монолитная плита или ленточный фундамент. Еще несколько лет назад такого выбора не было – для индивидуальных малоэтажных сооружений оптимальным вариантом традиционно считался ленточный фундамент, но сегодня все чаще застройщики предпочитают плиту.

Надежный и долговечный фундамент – залог того, что здание прослужит много лет, не потребует ремонта, сохранит свои первоначальные характеристики, выдержит напор внешних негативных факторов. Ленточный фундамент считается самым простым и дешевым в исполнении, надежным и прочным. В то же время, при изучении особенностей и преимуществ монолитного варианта, многие предпочитают именно его.

Ниже представлено подробное рассмотрение преимуществ и недостатков обоих видов основания, их сравнение и итоги.

Что такое ленточный фундамент

Задумываясь о том, что лучше: ленточный фундамент или монолитная плита, стоит тщательно изучить каждый вариант в отдельности. Ленточный фундамент является опорой внутренних/внешних несущих стен, которая выполняется в формате погруженной в почву, утолщенной ленты. Именно лента берет на себя массу строения и отвечает за равномерное распределение веса, передачу всей нагрузки слоям почвы.

Основными параметрами при сооружении ленточного фундамента являются глубина погружения конструкции, ее высота и толщина. Все это проектируется в соответствии с уровнем грунтовых вод, особенностями почвы.

Главные факторы влияния почвы на ленту:

  • Однородность, состав
  • Уровень прохождения и объем прослоек грунтовых вод

Факторы взаимосвязаны, всегда изучаются в процессе выполнения расчетов в комплексе. Самым сложным грунтом считается глина, которая не пропускает воду, но зато копит ее в порах и вызывает риск пучения в зимнее время. Нагрузки пучения влияют неравномерно на разные зоны фундамента, усилия непостоянны, появляются попеременно, становясь причиной деформации.

Чтобы построить надежный и качественный ленточный фундамент на сложном грунте, его заглубляют ниже границы зимнего промерзания грунта. Тогда нагрузки пучения удается избежать, но, в свою очередь, боковая поверхность ленты начинает чувствовать существенные усилия в горизонтальной плоскости. Чтобы снизить подобные нагрузки, можно выполнить мелкозаглубленное основание, которое погружается на 0.5-1.5 метров максимум.

Таким образом удается уменьшить горизонтальные нагрузки и компенсировать усилия снизу массой самого строения, отсутствием риска промерзания дома благодаря отоплению в здании, слоем песчаной подушки, которая работает в качестве дренажа и компенсирует пучение.

Конструкция и выполнение расчета ленточного фундамента, реализация проекта достаточно просты и понятны, особых сложностей в процессе не появляется. В данном случае удается снизить к минимуму риск просчетов в проекте и ошибок в реализации, исключить опасность разрушения здания из-за неграмотного строительства.

Плюсы и минусы

Пытаясь определиться с тем, фундамент или плита – что лучше, стоит обратить внимание на основные достоинства и недостатки обоих типов. Как правило, рассмотрения сильных и слабых сторон вариантов достаточно для того, чтобы определить оптимальный вариант для конкретного случая.

Основные преимущества ленточного фундамента:

  • Высокая несущая способность
  • Надежность и прочность
  • Стойкость к воздействию различных внешних нагрузок
  • Экономичность и простота всех этапов строительства
  • Возможность выбрать оптимальный вариант из нескольких, в соответствии с условиями и требованиями
  • Шанс выполнить надежный погреб или подвал при желании

Среди недостатков стоит выделить: необходимость предварительно тщательно исследовать грунт, изучать состав, все особенности. Также следует вспомнить про значительный объем земляных работ, часто с привлечением спецтехники. Масса самой ленты достаточно большая и находится на узкой линии, нередко провоцируя просадки грунта при ошибках в строительстве или недостаточном исследовании почвы.

Несмотря на внушительный список минусов ленты, выбирая, какой фундамент лучше (ленточный или плита), стоит учитывать, что практически все типы основания предполагают аналогичные особенности и недостатки. Поэтому их успешно нивелируют знаниями и расчетами.

Виды

Ленточные фундаменты классифицируют по нескольким критериям. Основными считаются глубина заложения основания и конструкция самой ленты.

Виды фундамента по глубине закладки:

  • Незаглубленный фундамент – почти вся лента находится наверху. Актуально для скальных плит, плотных сухих грунтов, когда погружение конструкции в землю невозможно или неоправданно. Самый редкий тип ленты, встречается лишь в некоторых регионах.
  • Мелкозаглубленный – подходит для слабопучинистых/непучинистых сухих почв. Идеальный выбор для небольших строений, малоэтажного индивидуального строительства.
  • Заглубленный – лента подходит для массивных больших зданий, обеспечивает максимальную несущую способность, прочность и надежность. Но предполагает существенные затраты времени, сил, средств на строительные материалы и земельные работы.

Пытаясь определиться с тем, на чем остановить выбор (ленточный или плитный фундамент), обязательно нужно учесть особенности конструкции разных видов оснований, которые могут существенно разниться.

Какие бывают ленты по конструкции:

  • Сборный фундамент

    – состоит из отдельных фундаментных блоков, любого камня, стандартного кирпича и т.д. Подходит исключительно для непучинистых грунтов, где нет деформирующих нагрузок. Самой прочной принято считать ленту из фундаментных блоков, так как чем меньше размеры фрагментов, тем ниже стойкость ленты к деформациям. Высокая скорость строительства делает такой фундамент популярным в определенных условиях.

  • Монолитный фундамент

    – выполняется в формате сплошной ленты из армированного бетона. Дает максимум несущей способности и прочности, обладает большой устойчивостью к нагрузкам вследствие пучения грунтов. Из недостатков стоит выделить необходимость ждать 28 суток, пока бетон наберет прочностные характеристики и можно будет продолжить строительство.

  • Комбинированный

    – используются два типа опоры, разные варианты конструкции подошвы и опорного элемента основания. Одним из таких типов можно считать свайно-ленточный тип фундамента, где сваи гарантируют контакт с устойчивыми/плотными слоями почвы, а лента воспринимает и равномерно распределяет нагрузки от несущих стен.

Для каких условий он подходит

Ленточный фундамент, в отличие от плитного, лучше всего демонстрирует все свои свойства и оправдан при строительстве в устойчивых, сухих, плотных почвах с низко проходящими грунтовыми водами. Когда же грунты проблемные, несущая способность ленты уменьшается и появляется необходимость в правильной реализации разнообразных дополнительных мероприятий (создание подбетонки, увеличение слоя подушки, дренаж и т. д.).

Ограничено использование ленточного фундамента в толще пучинистых грунтов (только при условии верно выполненных расчетов, оправдывающих такой выбор).

Фундамент прекрасно переносит низкие температуры, но боится конденсата, грунтовых вод, требуя обязательного проведения мероприятий по утеплению, гидроизоляции. Тем не менее, несмотря на все нюансы, для большей части регионов страны именно ленточный фундамент, в отличие от плитного, становится актуальным выбором. Это говорит о его надежности и универсальности.

Основания и фавориты

У строителей, готовых реализовать почти «наполеоновские планы» самостоятельно, довольно большой выбор. Есть несколько вариантов, однако самым распространенным остается лента, которая привлекает идеальным соотношением между себестоимостью и эксплуатационными характеристиками.

По этой причине другие альтернативы рассматривают только тогда, когда устойчивость здания на ленточном основании оказывается под большим вопросом. Среди остальных претендентов — свайный, столбчатый и плитный фундамент. Основания на сваях и столбах больше подходят для небольших, относительно легких конструкций — для небольших деревянных (каркасных) строений, для дачных домов, бань и т. д.

Для более серьезных зданий, имеющих большую площадь и 2-3 этажа, лучше искать максимально надежный вариант, поэтому самым главным (и зачастую единственным) кандидатом на звание полноценной замены ленты чаще становится именно плитный фундамент. Чтобы разобраться в вопросе, что лучше, надо их сравнить: познакомиться с техническими характеристиками, достоинствами и недостатками, стоимостью материалов, узнать о трудозатратах и времени, которое требуется на возведение.

Если важен последний фактор, то перевес оказывается на стороне плитного фундамента, но его преимущество касается того, что после набора прочности монолитом строители одновременно получают почти готовый пол. При сооружении ленточного основания, наоборот: работы, касающиеся обустройства перекрытия первого этажа, будут ждать своей очереди.

Ленточный фундамент

О том, что лучше: ленточный фундамент или плита, в некоторой степени можно судить по тому, какой из них более часто используют. В частном строительстве, особенно для европейской части России, фаворитом является лента, считающаяся не такой дорогой, как монолит.

Застройщики выбирают такое основание практически в 90% случаев. Да, ее тоже нельзя назвать дешевой, однако эффективность, надежность ленточного фундамента, созданного без нарушений технологии, доказана неоднократно, поэтому вложенные средства себя оправдывают долгим сроком его эксплуатации.

Ленточное основание — полоса бетона, которую сооружают по периметру здания и там, где будут находиться межкомнатные перегородки. Такая конструкция воспринимает нагрузки от дома, равномерно распределяет их, передает на грунт (на его плотные слои). Параметры ленточного фундамента определяет:

  • вид строительного материала;
  • ширина, высота основания;
  • глубина его заложения.

По последнему показателю ленты делятся на незаглубленные, мелкозаглубленные и заглубленные. Первые фундаменты устраивают там, где почва особо плотная, на каменистых, скальных грунтах. Строительство мелкозаглубленных лент возможно на непучинистых, сухих почвах. Заглубленные основания сооружают ниже уровня промерзания ненадежного грунта.

В роли строительного материала выступает:

  • бутовый камень;
  • полнотелый кирпич;
  • армированный бетон;
  • готовые железобетонные блоки.

Нередко используют комбинации этих материалов, достаточно популярны свайно-ленточные основания.

Виды оснований-лент

Есть несколько разновидностей, которые отличаются конструктивно.

  1. Монолитный фундамент. Его можно считать классикой в частном строительстве. Это сплошная лента из армированного бетона, она сооружается непосредственно на стройплощадке. Этот вариант популярен из-за высокой несущей способности, максимальной прочности, устойчивости к нагрузкам, связанным с морозным пучением грунта. Недостаток у технологии один — необходимость ждать набора прочности бетона, а он требует паузы длительностью в месяц.
  2. Сборное основание. В роли строительного материала для него выступают железобетонные блоки, которые имеют прямоугольную форму. Стандартный вес одного элемента — 300 кг, или более. Блоки отличаются высоким качеством, надежны, поэтому за незыблемость фундамента переживать не придется. Большой плюс этого варианта — скорость работ, так как получается экономия целого месяца. Минусы — необходимость специальной (мощной) техники, сложность укладки гидроизоляции из-за швов, остающихся между плитами, высокая себестоимость из-за механизированной «помощи».
  3. Комбинированный, чаще свайно-ленточный. Это самый распространенный, востребованный вариант для участков с «капризным» грунтом. Фундамент опирается на сваи, которые установлены на устойчивых слоях почвы. Лента же гарантирует равномерное распределение на них нагрузки от здания.

Что такое монолитная плита

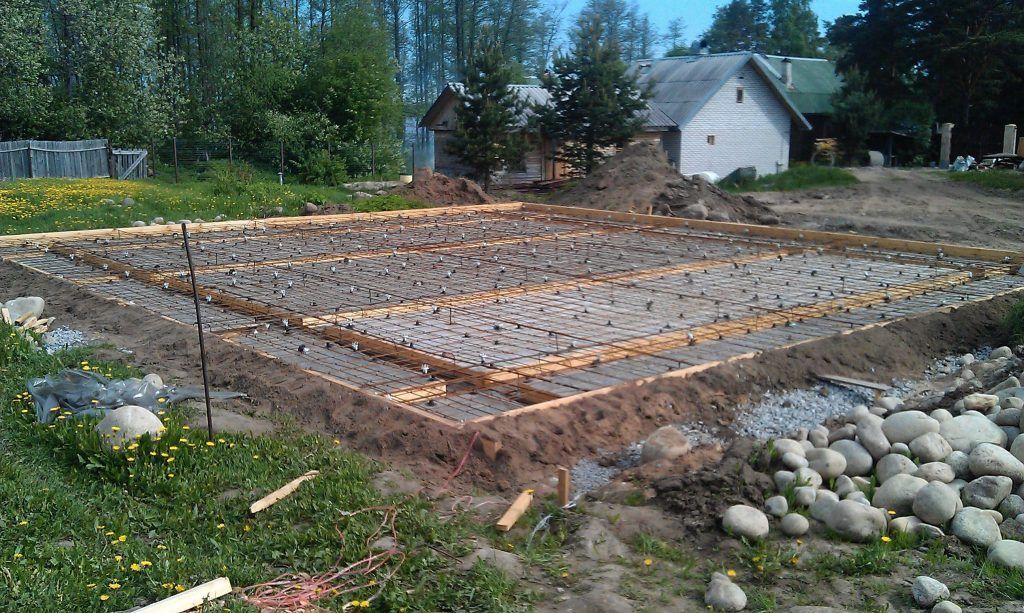

Монолитный фундамент – это сплошная плита из железобетона, которая становится основой для будущего здания. Большой нагрузки плита не создает, ведь благодаря существенной площади получается небольшим удельное давление. В случае подвижек почвы бетонная подушка с домом легко перемещается по грунту, но жесткая и прочная плита гарантирует надежность и ровность здания.

Для сооружения данного типа основания выкапывают котлован, удаляя верхний слой грунта. Потом засыпают песчаную подушку, равняют, уплотняют слой, сверху кладут геотекстиль и утеплитель. Далее монтируется опалубка и в ней формируется арматурный каркас, заливаемый бетоном.

По прошествии 28 суток бетон набирает прочность и получается надежное, прочное, хорошо утепленное и защищенное основание, способное принимать нагрузки от здания и стойкое к разным подвижкам почвы.

Достоинства и недостатки

Прежде, чем решить, какой лучше фундамент (ленточный или плитный), нужно изучить грунты и условия на объекте, рассмотреть каждый подходящий вариант в плане реализации поставленных задач и повышения качества строительства, понижения стоимости проекта.

Основные преимущества монолитного фундамента:

  • Хорошие показатели прочности и надежности на пучинистых, слабонесущих, обводненных почвах
  • Высокая несущая способность основания – даже тяжелые крупные здания получаются крепкими
  • При условии правильного армирования фундамент успешно противостоит любым воздействиям
  • Легкое восприятие подвижек грунта – благодаря тому, что плита на поверхности будто «плавает»
  • Простота создания конструкции – серьезные ошибки в строительстве случаются чрезвычайно редко
  • Заливка плиты дает возможность сразу получить половину этажа, дальнейшие работы упрощаются

Из недостатков обязательно нужно упомянуть: отсутствие возможности создания погреба или подвала, исключение шанса ремонта плиты, большой объем земляных работ и существенный расход строительных материалов. Ввиду данных минусов обычно фундаментная плита становится прекрасным выбором там, где альтернативы отсутствуют.

Разновидности

Плиты из железобетона могут выполняться несколькими методами, по тем или иным технологиям.

Типы плитного фундамента:

  • Монолитная плита – заливается на объекте
  • Сборная – собирается из готовых железобетонных блоков, которые укладываются на предварительно подготовленную площадку

Виды конструкции плиты:

  • Сплошная – хорошо подходит для небольших легких строений
  • Ребристая – со специальными ребрами жесткости, крепящими конструкцию в почве и не позволяющими ей в пространстве двигаться. Также ребра способствуют более равномерному распределению всей нагрузки
  • Коробка – в такой плите пол первого этажа выполняют в виде отдельного перекрытия, в то время, как поверхность плиты создает цокольное помещение

Подходящие условия

Задумываясь о том, какой лучше фундамент (ленточный или монолитный), в первую очередь, учитывают условия на объекте и тип грунта. Плитный фундамент актуален для строительства зданий в регионе с пучинистыми, неустойчивыми, обводненными почвами.

Это хорошая альтернатива сваям, когда отсутствует возможность использования спецтехники на объекте. Также плитное основание можно заливать там, где плотные слои грунта залегают очень глубоко (и длины свай попросту недостаточно).

Сравнение стоимости монолитного и ленточного фундаментов


Если сравнивать монолитый фундамент с фундаментом ленточным по всему комплексу затрат, то окажется, что плита гораздо дешевле ленты:

  • Во-первых, монолитный фундамент не требует применения высококвалифицированной и дорогой рабочей силы. Самые большие затраты – на рытьё котлована глубиной сантиметров 30-40 на площади всего 100 кв. м. С этим справится любой бульдозерист из ближайшего колхоза буквально за один час.
  • Нужно будет заплатить бетоновозу, но и это тоже в сравнении со стоимостью всего фундамента — копейки. Заливать бетон можно и самостоятельно, призвав на помощь пару-тройку нуждающихся в деньгах соседей.
  • Ну, еще и тракторист потребует своей доли, который привезет песок для «подушки» из ближайшего песчаного карьера.

Но все эти траты не идут ни в какое сравнение с оплатой труда всех людей с прекрасным строительным образованием и опытом, задействованных в создании ленточного фундамента.

Если посчитать расход на пенополистирол, песок, бетон и арматуру, то да – этих материалов нужно будет больше. Но ненамного. Если считать арматуру, то общая стоимость железа для ленточного фундамента и композита для монолитного будет сопоставима. Песок и бетон обойдутся дороже, но учитывая то, что не придется платить специалистам, общая сумма затрат также не будет выглядеть запредельной. Те застройщики, которые строили ленточный фундамент, тратили на это сооружение раза в два больше денег, чем те, кто решил обойтись фундаментом плитным.

Таким образом мы видим какой фундамент дешевле ленточный или плитный. А также монолитный фундамент для малоэтажного загородного дома является самым лучшим вариантом. Во-первых, он в целом дешевле, во-вторых – прочнее, в-третьих – теплее, да и строится гораздо быстрее. Правда, монолитная плита твердеет долго – до 2-3-х недель, но, в принципе, примерно столько же требуется и для набора прочности и ленточному фундаменту.

И поэтому не надо слушать всяких специалистов, которые намереваются на вас хорошо заработать. Сразу выбирайте проект дома на монолитном фундаменте и не переплачивайте за несуществующие прелести фундамента ленточного!

Какой из них лучше

Ставя вопрос о том, какой вариант лучше – плита или ленточный фундамент, нужно понимать, для чего и где создается основание. Сравнение характеристик плиты и ленты некорректно, так как они предназначены для разных задач.

Плита способна свободно плавать на неустойчивых грунтах – там, где лента не даст нужной прочности и здание может попросту деформироваться. Ленточный же фундамент, возведенный в подходящих условиях, намного экономичнее и дешевле заливки плиты.

После проведения гидрогеологических изысканий и подсчета нагрузок, которые будет давать здание из того или иного материала, выбор будет сделать легко.

Какой тип возводится быстрее

В плане скорости изготовления отличаются не столько типы фундамента, сколько виды конструкций. Заливка плиты и ленты бетоном требует выдерживания времени набора прочности материалом – полный срок составляет 28 дней. На это время все работы должны быть прекращены. Кроме того, заливку бетонных конструкций можно осуществлять только в теплую пору.

Если же создается сборный плитный фундамент из готовых железобетонных блоков, сроки строительства намного сокращаются. Немаловажно и то, что сборные конструкции можно монтировать в любое время года.

Что касается объема работ, определенными преимуществами обладает плитный фундамент – меньше времени тратится, эффективнее процесс. При выполнении плитного фундамента сразу создается пол на почве, а вес сооружения распределяется равномернее и на большую площадь.

Стоимость: ленточный фундамент или плита

Все говорят (и пишут), что монолитное основание обходится значительно дороже, что оно будет стоить, как две ленты. Да, бетона и арматуры придется приобретать больше, чем для сооружения ленточного основания. Однако здесь есть несколько больших «НО»:

  1. Для плиты хватает неглубокого котлована, что само по себе обещает экономию бетона.
  2. Материала на опалубку для плиты уходит гораздо меньше, чем для ленты: практически вдвое.
  3. Для сооружения монолита можно использовать не металлическую, а композитную арматуру, которая не только легче, но и дешевле.
  4. Основание-плита — уже готовый черновой пол, на обустройство которого у «конкурентки» уходит довольно значительная сумма, которая практически целиком «съест» то, что сэкономлено на ленте.
  5. Плитный фундамент может в короткие сроки соорудить пара-тройка неквалифицированных рабочих. Создание надежной ленты своими руками — задача архисложная, а привлечение специалистов обойдется в круглую сумму.

По этим причинам те, кто отдал предпочтение ленточному основанию, теперь говорят, что приняли не самое верное решение.

Типы грунтов

Разбираясь с тем, что лучше (ленточный фундамент или плита), обязательно учитывают тип грунтов. Плитное основание можно монтировать на любом типе грунта, оно практически универсально.

Ленточный же фундамент допускается проектировать исключительно на непучинистых либо слабопучинистых грунтах. В сложных условиях конструкция теряет эффективность, может стать причиной деформации здания.

Плитный фундамент

Наилучшими качествами из имеющихся видов основания дома обладает монолитная плита. Благодаря большой площади нагрузка при пучении грунта распределяется равномерно по всей его площади, благодаря чему конструкция дома не страдает. Недаром второе название этого варианта «плавающий» фундамент. Это особенно актуально на слабых почвах с высоким уровнем деформаций и высокими грунтовыми водами.

Не стоит даже сравнивать по прочностным характеристикам ленточный фундамент с монолитной плитой. Первый вид однозначно проиграет. Если ваша цель – строительство массивного кирпичного или блочного дома лучше монолитной плиты не найти. Но при всех преимуществах есть у нее и ряд существенных недостатков:

  1. прежде всего – это большой объем грунтовых работ. Для заливки монолитной плиты требуется изготовить котлован пусть и небольшой глубины, но расположенный под всей площадью дома с выпуском за стены по 0,5 метра.
  2. второй важный аспект – высокая конечная стоимость фундаментной плиты. Увеличенный расход арматуры и бетона непременно сказывается на финансовом обеспечении строительства. Чтобы лучше понимать объем расходов, рекомендуем прочитать статью о том, как рассчитать материалы для монолитного фундамента.

Указанные выше аспекты не позволяют однозначно указать, какой фундамент лучше ленточный или плита. Прочностные преимущества последнего конкурируют с простотой и меньшими расходами при изготовлении первого. При определенных условиях грунта выбор ленточный фундамент или монолитная плита теряет смысл из-за невозможности обустройства последнего. При прочих равных фундаментную плиту выберут не многие опытные строители благодаря указанным выше особенностям.

Какой у них срок службы

Фундамент из монолитной железобетонной плиты способен прослужить до 100 лет – по крайней мере, специалисты указывают максимальным именно такой срок. С другой же стороны, фирмы-подрядчики, реализующие различные проекты, дают гарантию на строение от 15 до 30 лет. На данный момент точно подтвержденных данных нет.

Ленточный фундамент изучен намного лучше – множество примеров готовых домов доказывают, что здание на таком основании способно простоять: 50-75 лет для конструкции из ФБС, 30-50 лет для кирпичного фундамента. Если лента залита из бетона, то способна прослужить до 150 лет.

Подведение итогов

Несмотря на массу преимуществ плиты, сегодня все еще более популярным остается ленточный фундамент ввиду простоты сооружения и дешевизны. Лента стоит меньше, выполняется проще, изучена лучше, но возведение требует больше времени. Единственный минус – неэффективность ленточного фундамента не пучинистых и неустойчивых грунтах.

Плитный фундамент универсальный, подходит для любого типа грунта. Обходится намного дороже, обустраивается быстрее, гарантирует прочность и надежность. Но ввиду того, что данный тип основания можно встретить реже, расчетный срок эксплуатации и свойства на разных почвах все еще не очень хорошо изучены.

Осуществляя выбор между двумя типами фундамента, ориентироваться необходимо на тип грунта, особенности объекта, наличие финансов и сам проект будущего здания.

Как залить бетонную плиту на ленточный фундамент. Пол в доме на ленточном фундаменте. Где применяется ленточный фундамент

Схемы устройства пола по грунту в доме, подвале, гараже или бане

В домах без подвалов, пол первого этажа может быть выполнен по двум схемам:

  • с опорой на грунт — со стяжкой по грунту или на лагах;
  • с опорой на стены — как перекрытие над вентилируемым подпольем.

Какой из двух вариантов будет лучше и проще?

В домах без подвала полы по грунту — это популярное решение для всех помещений первого этажа. Полы по грунту — дешевые, простые и легкие в исполнении, также выгодно устраивать в подвале, гараже, бане и в других хозяйственных помещениях. Простая конструкция, применение современных материалов, размещение в полу греющего контура (теплый пол), делают такие полы комфортными и привлекательными по стоимости.

Зимой засыпка под полом всегда имеет положительную температуру. По этой причине грунт в основании фундамента меньше промерзает — снижается риск морозного пучения грунта. Кроме того, толщина теплоизоляции пола на грунте может быть меньше, чем у пола над вентилируемым подпольем.

От пола по грунту лучше отказаться в случае, если требуется засыпка грунтом на слишком большую высоту, более 0,6-1 м . Затраты на засыпку и уплотнение грунта в этом случае могут оказаться слишком большими.

Пол по грунту не подойдет и для построек на свайном или столбчатом фундаменте с ростверком, который расположен над поверхностью земли.

Три принципиальных схемы устройства полов по грунту

В первом варианте бетонная монолитная армированная плита пола опирается на несущие стены, Рис.1 .

После твердения бетона вся нагрузка передается на стены. В этом варианте монолитная железобетонная плита пола исполняет роль плиты перекрытия и должна рассчитываться на нормативную нагрузку перекрытий, иметь соответствующую прочность и армирование.

Грунт фактически здесь используется только как временная опалубка при устройстве железобетонной плиты перекрытия. Такой пол часто называют «подвесной пол по грунту».

Подвесной пол по грунту приходится делать, если велик риск усадки грунта под полом. Например, при строительстве дома на торфяниках или при высоте насыпного грунта более 600 мм . Чем толще слой засыпки, тем выше риск с течением времени значительной просадки насыпного грунта.

Второй вариант — это пол по фундаменту — плите, когда железобетонная монолитная плита, залитая на грунт по всей площади здания, служит опорой для стен и основанием для пола, Рис.2.

Третий вариант предусматривает устройство монолитной бетонной плиты или укладку деревянных лаг в промежутках между несущими стенами с опорой на насыпной грунт.

Здесь плита или лаги пола не связаны со стенами. Нагрузка пола полностью передается на насыпной грунт, Рис.3.

Именно последний вариант правильно называть полом по грунту, о котором и пойдет наш рассказ.

Полы по грунту должны обеспечивать:

  • теплоизоляцию помещений из условий энергосбережения;
  • комфортные гигиенические условия для людей;
  • защиту от проникновения внутрь помещений грунтовой влаги и газов — радиоактивного радона;
  • предотвращать накопление конденсата водяных паров внутри конструкции пола;
  • снижать передачу ударного шума в соседние помещения по конструкциям здания.

Засыпка грунтовой подушки для пола по грунту

Поверхность будущего пола поднимается на необходимую высоту путем устройства подушки из непучинистого грунта.

До начала работ по засыпке грунта обязательно удаляем верхний почвенный слой с растительностью. Если этого не сделать, то пол начнет со временем оседать.

В качестве материала для устройства подушки может быть использован любой грунт, легко поддающийся уплотнению: песок, мелкий щебень, песчано-гравийная смесь, а при низком уровне грунтовых вод – супеси и суглинки. Выгодно использовать грунт, оставшийся на участке от , колодца и (кроме торфа и чернозема).

Грунт подушки тщательно уплотняется послойным (не толще 15 см. ) трамбованием с проливкой грунта водой. Степень уплотнения грунта будет выше, если применять механическую трамбовку.

Не следует в подушку укладывать крупный щебень, битый кирпич, куски бетона. Между крупными фрагментами все равно останутся пустоты.

Толщину подушки из насыпного грунта рекомендуется делать в пределах 300-600 мм . Уплотнить насыпной грунт до состояния естественного грунта все равно не удается. Поэтому, грунт со временем даст осадку. Толстый слой насыпного грунта может привести к слишком большой и неравномерной осадке пола.

Для защиты от грунтовых газов — радиоактивного радона, в подушке рекомендуется сделать слой из утрамбованного щебня или керамзита. Этот подстилающий каптажный слой делают толщиной 20 см. Содержание частиц размером менее 4 мм в этом слое должно быть не более 10% по массе. Фильтрационный слой необходимо вентилировать.

Верхний слой керамзита, кроме защиты от газов, будет служить дополнительной теплоизоляцией для пола. Например, слой керамзита толщиной 18 см . по теплосберегающей способности соответствует 50 мм . пенопласта. Для защиты от продавливания плит утеплителя и гидроизоляционных пленок, которые в некоторых конструкциях полов укладывают прямо на засыпку, поверх уплотненного слоя щебня или керамзита насыпают выравнивающий слой песка, превышающий по толщине размер фракции засыпки в два раза.

До начала отсыпки грунтовой подушки необходимо выполнить на вводе в дом прокладку труб водопровода и канализации, а также трубы грунтового теплообменника вентиляции. Или уложить футляры для монтажа в них труб в будущем.

Конструкция полов по грунту

В частном домостроении пол по грунту устраивают по одному из трех вариантов:

  • пол по грунту с бетонной стяжкой ;
  • пол по грунту с сухой сборной стяжкой ;
  • пол по грунту на деревянных лагах .

Бетонный пол по грунту заметно дороже в устройстве, но более надежен и долговечен, чем другие конструкции.

Бетонный пол по грунту

Полы по грунту представляют собой многослойную конструкцию, Рис.4 . Пройдемся по этим слоям снизу вверх:

  1. На грунтовую подушку укладывают материал, препятствующий фильтрации в грунт влаги , содержащейся в свеже уложенном бетоне (например, полиэтиленовую пленку толщиной не менее 0,15 мм .). Пленку заводят на стены.
  2. По периметру стен помещения, на общую высоту всех слоев пола закрепляют разделительный кромочный слой из полосок толщиной 20 – 30 мм , нарезанных из плит утеплителя.
  3. Затем устраивают монолитную бетонную подготовку пола толщиной 50-80 мм. из тощего бетона класса В7,5-В10 на фракции щебня 5-20 мм. Это технологический слой, предназначенный для наклейки гидроизоляции. Радиус примыкания бетона к стенам 50-80 мм . Бетонную подготовку можно армировать стальной или стеклопластиковой сеткой. Сетка укладывается в нижнюю часть плиты с защитным слоем бетона не менее 30 мм . Для армирования бетонных оснований может также использоваться стальная фибра длиной 50-80 мм и диаметром 0,3-1 мм . На время твердения бетон накрывают пленкой или поливают водой. Читайте:
  4. На затвердевшую бетонную подготовку пола наклеивается наплавляемая гидроизоляция. Либо укладываются на мастике два слоя рулонного гидроизоляционного или кровельного материала на битумной основе с заведением каждого слоя на стену. Рулоны раскатывают и стыкуют с нахлестом 10 см . Гидроизоляция является барьером для влаги, а также служит защитой от проникновения в дом грунтовых газов. Слой гидроизоляции пола следует обязательно соединить с аналогичным слоем гидроизоляции стены. Стыковые соединения пленочных или рулонных материалов должны быть герметизированы.
  5. На слой гидро- газоизоляции укладывают плиты теплоизоляции. Экструдированный пенополистирол будет, пожалуй, лучшим вариантом для утепления пола по грунту. Используется также пенопласт, плотностью минимум ПСБ35 (жилые помещения) и ПСБ50 при больших нагрузках (гараж). Пенопласт со временем разрушается при контакте с битумом и щелочью (это все цементно-песчаные растворы). Поэтому перед укладкой пенопласта на полимерно-битумное покрытие следует проложить один слой полиэтиленовой пленки с нахлестом листов 100-150 мм . Толщина слоя утеплителя определяется теплотехническим расчетом.
  6. На слой теплоизоляции укладывают подстилающий слой (например, полиэтиленовую пленку толщиной не менее 0,15 мм .), которая создает барьер для влаги, содержащейся в свежеуложенном бетоне стяжки пола.

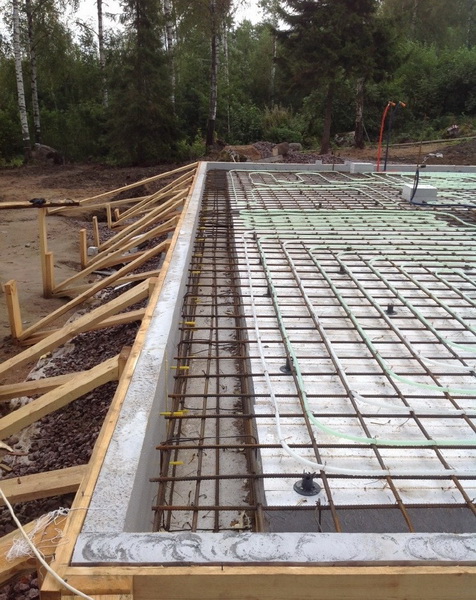

  7. Затем укладывают монолитную армированную стяжку с системой «теплый пол» (или без системы). При подогреве полов необходимо в стяжке предусмотреть температурные швы. Монолитная стяжка должна быть толщиной не менее 60 мм . выполняется из бетона класса не ниже В12,5 или из раствора на основе цементного или гипсового вяжущего с прочностью на сжатие не ниже 15 МПа (М150 кгс/см 2 ). Стяжку армируют сварной стальной сеткой. Сетку укладывают в нижнюю часть слоя. Читайте: . Для более тщательного выравнивания поверхности бетонной стяжки, особенно если чистовой пол делают из ламината или линолеума, поверх слоя бетона наносят самовыравнивающийся раствор из сухих смесей заводского изготовления толщиной не менее 3 см .
  8. На стяжку монтируют чистовой пол .

Это классический пол по грунту. На её основе возможны различные варианты исполнения — как по конструкции, так и по применяемым материалам, как с утеплителем, так и без.

Вариант — бетонный пол по грунту без бетонной подготовки

Применяя современные строительные материалы, бетонный пол по грунту часто делают без слоя бетонной подготовки . Слой бетонной подготовки нужен как основание для наклейки рулонной гидроизоляции на бумажной или тканевой основе, пропитанной полимер-битумным составом.

В полах без бетонной подготовки в качестве гидроизоляции используют более прочную специально предназначенную для этого полимерную мембрану, профилированную пленку, которую укладывают прямо на грунтовую подушку.

Профилированная мембрана представляет собой полотно из полиэтилена высокой плотности (ПВП) с отформованными на поверхности выступами (обычно сферическими или в форме усеченного конуса) высотой от 7 до 20 мм. Выпускается материал плотностью от 400 до 1000 г/м 2 и поставляется в рулонах шириной от 0,5 до 3,0 м , длиной 20 м.

За счет текстурированной поверхности профилированная мембрана надежно фиксируется в песчаное основание, не деформируясь и не смещаясь в процессе монтажа.

Зафиксированная в песчаное основание, профилированная мембрана обеспечивает твердую поверхность, пригодную для укладки теплоизоляции и бетона.

Поверхность мембран выдерживает без разрывов передвижение рабочих и машин для транспортирования бетонных смесей и растворов (исключая машины на гусеничном ходу).

Срок службы профилированной мембраны более 60 лет.

Профилированная мембрана укладывается на хорошо уплотненную песчаную подушку шипами вниз. Шипы мембраны зафиксируются в подушке.

Швы между рулонами, уложенными внахлест, тщательно проклеивают мастикой.

Шипованная поверхность мембраны придает ей необходимую жесткость, что позволяет укладывать непосредственно на нее плиты утеплителя и бетонировать стяжку пола.

Если для устройства слоя теплоизоляции применяют плиты из экструдированного пенополистирола с профилированным соединением стыков, то такие плиты можно уложить прямо на грунтовую засыпку.

Подсыпка из щебня или гравия толщиной не менее 10 см нейтрализует капиллярный подъём влаги из грунта.

Полимерную пленку гидроизоляции в этом варианте укладывают поверх слоя утеплителя.

Если верхний слой грунтовой подушки отсыпать из керамзита, то можно отказаться от слоя утеплителя под стяжкой.

Теплоизоляционные свойства керамзита зависят от его насыпной плотности. Из керамзита с насыпной плотностью 250–300 кг/м 3 достаточно выполнить теплоизоляционный слой толщиной 25 см. Керамзит с насыпной плотностью 400–500 кг/м 3 , чтобы достичь такой же тепло­изоляционной способности, придется уложить слоем толщиной 45 см. Керамзит насыпается слоями толщиной 15 см и уплотняется с помощью ручной или механической трамбовки. Легче всего утрамбовывается многофракционный керамзит, который содержит гранулы разного размера.

Керамзит достаточно легко насыщается влагой из нижележащего грунта. У влажного керамзита снижаются теплоизоляционные свойства. По этой причине между грунтом основания и слоем керамзита рекомендуется устраивать барьер для влаги. Таким барьером может служить толстая гидроизоляционная пленка.


Керамзитобетон крупнопористый без песчаный капсулированный. Каждая гранула керамзита заключена в цементную водонепроницаемую капсулу.

Прочным, теплым и с низким водопоглощением будет основание для пола, выполненное из крупнопористого без песчаного керамзитобетона.

Пол по грунту с сухой сборной стяжкой

В полах по грунту в качестве верхнего несущего слоя, вместо бетонной стяжки, в ряде случаев выгодно делать сухую сборную стяжку из гипсоволокнистых листов, из листов водостойкой фанеры, а также из элементов пола заводской готовности разных производителей.

Для жилых помещений первого этажа дома более простым и дешевым вариантом будет устройство пола по грунту с сухой сборной стяжкой пола, Рис.5.

Пол со сборной стяжкой боится затоплений. Поэтому, его не следует делать в подвале, а также во влажных помещениях — ванной, котельной.

Пол по грунту со сборной стяжкой состоит из следующих элементов (позиции на рис.5):

1 — Половое покрытие — паркет, ламинат или линолеум.

2 — Клей для стыков паркета и ламината.

3 — Стандартная подложка под покрытие пола.

4 — Сборная стяжка из готовых элементов или гипсоволокнистых листов, фанеры, древесно-стружечных плит, ОСП.

5 — Клей для сборки стяжки.

6 — Выравнивающая засыпка — кварцевый или керамзитовый песок.

7 — Труба коммуникаций (водоснабжения, отопления, электропроводок и т.п.).

8 — Утепление трубы пористо-волокнистыми матами или пенополиэтиленовыми гильзами.

9 — Защитный металлический кожух.

10 — Дюбель разжимной.

11 — Гидроизоляция — полиэтиленовая пленка.

12 — Бетонное армированное основание из бетона класса В15.

13 — Грунт основания.

Устройство примыкания пола к наружной стене показано на Рис. 6.

Позиции на рис.6 следующие:
1-2. Лаковое покрытие паркета, паркет, или ламинат или линолеум.
3-4. Клей и грунтовка для паркета, или стандартная подложка.
5. Сборная стяжка из готовых элементов или гипсоволокнистых листов, фанеры, древесно-стружечных плит, ОСП.
6. Водно-дисперсионный клей для сборки стяжки.
7. Влагоизоляция — полиэтиленовая пленка.
8. Кварцевый песок.
9. Бетонное основание — армированная стяжка из бетона класса В15.
10. Прокладка разделительная из гидроизоляционного рулонного материала.
11. Теплоизоляция из пенопласта ПСБ 35 или экструдированного пенополистирола, толщиной по расчету.
12. Грунт основания.
13. Плинтус.
14. Саморез.
15. Стена наружная.

Как уже упоминалось выше, грунтовая подушка в основании пола всегда имеет положительную температуру и сама по себе обладает определенными теплоизолирующими свойствами. Во многих случаях достаточно дополнительно уложить утеплитель полосой вдоль наружных стен (поз.11 на рис.6.) , чтобы получить требуемые параметры теплоизоляции для пола без напольного обогрева (без теплых полов).


Рис.7. Обязательно в полу, по периметру наружных стен, укладывают утеплитель лентой, шириной не менее 0,8 м. Снаружи утепляют фундамент (цоколь) на глубину до 1 м.

Температура грунта под полом, в зоне примыкания к цоколю по периметру наружных стен, достаточно сильно зависит от температуры наружного воздуха. В этой зоне образуется мостик холода. Через пол, грунт и цоколь тепло уходит из дома.

Температура грунта ближе к центру дома всегда положительная и мало зависит от температуры на улице. Грунт подогревается теплом Земли.

Строительные правила предписывают обязательно утеплять зону, через которую уходит тепло. Для этого, рекомендуется устраивать теплозащиту на двух рубежах (рис.7):

  1. Утеплять снаружи цоколь и фундамент дома на глубину не менее 1,0 м.
  2. Укладывать слой горизонтальной теплоизоляции в конструкцию пола по периметру наружных стен. Ширина ленты утеплителя вдоль наружных стен не менее 0, 8 м. (поз.11 на рис. 6).

Толщину теплоизоляции рассчитывают из условия, что общий показатель сопротивления теплопередаче на участке пол — грунт — цоколь, должен быть не меньше аналогичного параметра для наружной стены.

Проще говоря, суммарная толщина утеплителей цоколя плюс пола должна быть не меньше толщины утеплителя наружной стены. Для климатической зоны в районе г. Москвы общая толщина утеплителя из пенопласта не менее 150 мм. Например, вертикальная теплоизоляция на цоколе 100 мм., плюс 50 мм. горизонтальная лента в полу по периметру наружных стен.

При выборе размеров слоя теплоизоляции учитывают также то, что утепление фундамента способствует уменьшению глубины промерзания грунта под его подошвой.

Это минимальные требования к утеплению пола по грунту. Понятно, что чем больше размеры теплоизоляционного слоя, тем выше эффект энергосбережения.

Укладывать теплоизоляцию под всей поверхностью пола в целях энергосбережения, обязательно необходимо лишь в случае устройства в помещениях теплых полов или строительства энергопассивного дома.

Кроме того, сплошной слой теплоизоляции в полу помещения бывает полезен и необходим для улучшения параметра теплоусвоения поверхности покрытия пола . Теплоусвоение поверхности пола — это свойство поверхности пола поглощать теплоту в контакте с какими-либо предметами (например, ступнями ног). Особенно это важно, если чистовой пол делают из керамической или каменной плитки, или другого материала с высокой теплопроводностью. Такой пол с утеплителем будет ощущаться, как более теплый.

Показатель теплоусвоения поверхности пола для жилых зданий не должен быть выше 12 Вт/(м 2 ·°С) . Калькулятор для расчета этого показателя можно найти

Плита основания из бетона класса В 12,5 толщиной 80 мм. по слою щебня, утрамбованного в грунт на глубину не менее 40 мм.

Деревянные бруски — лаги сечением минимум, ширина 80 мм. и высота 40 мм., рекомендуется укладывать на слой гидроизоляции с шагом 400-500 мм. Для выравнивания по вертикали, их укладывают на пластиковые подкладки в виде двух треугольных клиньев. Путем сдвигания или раздвигания подкладок регулируется высота расположения лаг. Пролет между соседними точками опирания лаг не более 900 мм. Между лагами и стенами следует оставлять зазор шириной 20-30 мм.

Лаги лежат свободно без крепления к основанию. На время монтажа чернового пола их можно скрепить между собой временными связями.

Для устройства чернового пола обычно используют древесные плиты — ОСП, ДСП, ЦСП. Толщина плит не менее 24 мм. Все стыки плит должны обязательно опираться на лаги. Под стыки плит между соседними лагами устанавливают деревянные перемычки.

Черновой пол можно сделать из шпунтованной половой доски. Такой пол из качественной доски можно эксплуатировать без напольного покрытия. Допустимая влажность древесины материалов пола 12-18%.

В пространство между лагами при необходимости можно уложить утеплитель. Плиты из минеральной ваты обязательно сверху закрывают паропроницаемой пленкой, которая препятствует проникновению в помещение микрочастиц утеплителя.

Рулонную гидроизоляции из битумных или битумно-полимерных материалов наклеивают в два слоя на бетонный подстилающий слой методом подплавления (для наплавляемых рулонных материалов) или наклейкой на битумно-полимерных мастиках. При устройстве оклеечной гидроизоляции следует обеспечить продольную и поперечную нахлестку полотнищ не менее 85 мм.

Для проветривания подпольного пространства полов на грунте по лагам, в помещениях должны быть предусмотрены щели в плинтусах. Минимум в двух противоположных углах помещения оставляют отверстия площадью 20-30 см 2 .

Есть еще одна конструктивная схема пола — это деревянный пол по грунту на лагах, уложенных на столбики, Рис. 5.

Позиции на Рис.5.:
1-4 — Элементы чистового пола.
5 —
6-7 — Клей и саморезы для сборки стяжки.
8 — Лага деревянная.
9 — Прокладка деревянная выравнивающая.
10 — Гидроизоляция.
11 — Столбик кирпичный или бетонный.
12 — Грунт основания.

Устройство пола на лагах по столбикам позволяет уменьшить высоту грунтовой подушки или вовсе отказаться от её устройства.

Полы, грунты и фундаменты

Полы по грунту не связаны с фундаментом и опираются непосредственно на грунт под домом. Если пучинистый, то пол зимой и весной может «загулять» под действием сил .

Чтобы этого не случилось, пучинистый грунт под домом надо заставить не пучиниться. Проще всего это сделать, и подземную часть

Конструкция свайных фундаментов на буронабивных (в т.ч. ТИСЭ) и винтовых сваях предполагает устройство холодного цоколя. Утепление грунта под домом с такими фундаментами, задача достаточно проблематичная и дорогая. Полы по грунту в доме на свайном фундаменте можно рекомендовать только при не пучинистых или слабо пучинистых грунтах на участке.

При строительстве дома на пучинистых грунтах необходимо обязательно и подземную часть фундамента на глубину 0,5 — 1 м.


В доме с наружными многослойными стенами c утеплителем снаружи, образуется мостик холода через цоколь и несущую часть стены в обход утеплителя стены и пола.

При планировании строительства каркасного дома первым делом встает вопрос о выборе типа фундамента для будущего дома.

Среди многообразия выбора стоит обратить внимание на ленточный фундамент с монолитной плитой.

Этот тип фундамента при достаточном заглублении отлично подходит для строительства на плавающих, песчаных и торфяных грунтах – там, где другие типы не будут отличаться надежностью.

Общая информация

Монолитная плита на ленточном фундаменте представляет собой цельную железобетонную конструкцию, опирающуюся на основание ленточного типа по периметру.

При этом возможны варианты как с опорой плиты на грунт, так и без опоры . Во втором случае монолитная плита опирается на ленточное основание, напоминая фундамент с использованием плит перекрытия.

Что лучше: ленточный фундамент или монолитная плита? На вопрос ответить однозначно нельзя, потому что обе конструкции отлично взаимно дополняют друг друга.

При таком типе фундамента возможно обустройство цокольного этажа или подземного гаража под каркасным домом. Данная конструкция в обоих случаях позволяет связать фундамент ленточного типа в единое целое.

Монолитная плита на ленточном фундаменте применяется:

  • при строительстве зданий на нестабильных, «плавающих» грунтах , где применение фундамента другого типа нецелесообразно или невыгодно;
  • когда конструкция строения предполагает быть тяжелой , например, выполненной из кирпича или монолитного железобетона;
  • когда планируется сооружение единого цокольного этажа под всем зданием – монолитная плита на ленточном фундаменте будет незаменима для возведения перегородок в остальных помещениях.

Важно! При планировании фундамента с использованием монолитной плиты необходимо помнить, что максимальная длина ее пролета в висячем состоянии должна быть не более 6 метров без дополнительных опор.

Технология строительства

Дом без цокольного этажа

Особенностью такого типа фундамента является то, что плита опирается на грунт всей площадью , создавая дополнительную опору для здания.

Монолитная плита на ленточном фундаменте своими руками сооружается путем заливки бетонной смеси в подготовленный котлован и включает в себя слой теплоизолирующего материала.

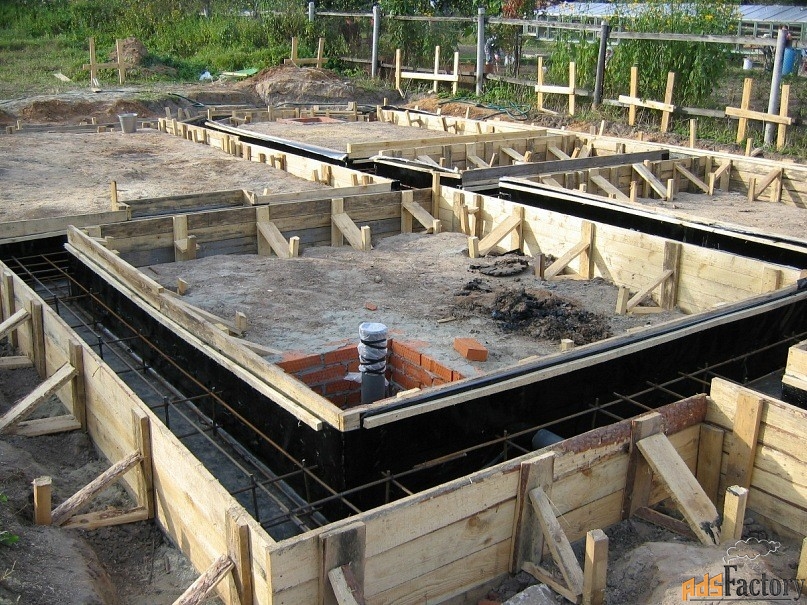

1. Первым делом сооружается ленточный фундамент шириной 40 см и глубиной от 40 до 70 см, в зависимости от типа грунта и климатических условий данной местности.

При монтаже арматурной сетки необходимо оставить торчащие вертикально концы арматуры диаметром 12–14 мм по всей длине ленточного фундамента через каждые 40–50 см. Они будут служить для связки фундамента – ленты и монолитной плиты.

Важно! Внешняя опалубка должна быть выше заливаемого фундамента на высоту будущей монолитной плиты – 20–25 см.

2. После того как ленточный фундамент застыл (1–2 недели), нужно удалить опалубку и подготовить все внутреннее пространство для будущей плиты. Вручную или экскаватором вырывается котлован глубиной 50–60 см. Дно котлована должно быть ровным .

3. Насыпается слой песка толщиной 15–20 см. Песок смачивается и тщательно утрамбовывается при помощи виброплиты до момента, пока на поверхности не будут оставаться следы от обуви.

4. На песок укладывается слой геотекстиля для предотвращения смешивания песка и щебня в процессе эксплуатации фундамента. Полосы геотекстиля необходимо сшить между собой специальной машинкой. По периметру котлована геотекстиль должен выступать на 40–50 см и заходить на ленточный фундамент.

5. Сверху насыпается щебень , толщина слоя которого должна быть не менее 20 см. Тщательно выравнивается и утрамбовывается по мере возможности. Слой щебня проливается цементным молоком таким образом, чтобы заполнить все пустоты и сверху оставался еще слой раствора в 3–5 см.

6. Получившийся пирог после застывания раствора покрывается слоем гидроизоляции . Все швы нужно тщательно пропаять горелкой или паяльной лампой.

Важно! Концы рулонной гидроизоляции должны заходить на торцы фундамента на 30-40 см.

7. Сверху укладываются листы теплоизолирующего материала . Его слой должен быть заподлицо с уровнем ленточного фундамента. Желательно использовать пеноплекс плотных марок. Стыки между листами утеплителя промазываются мастикой или пропениваются монтажным пистолетом .

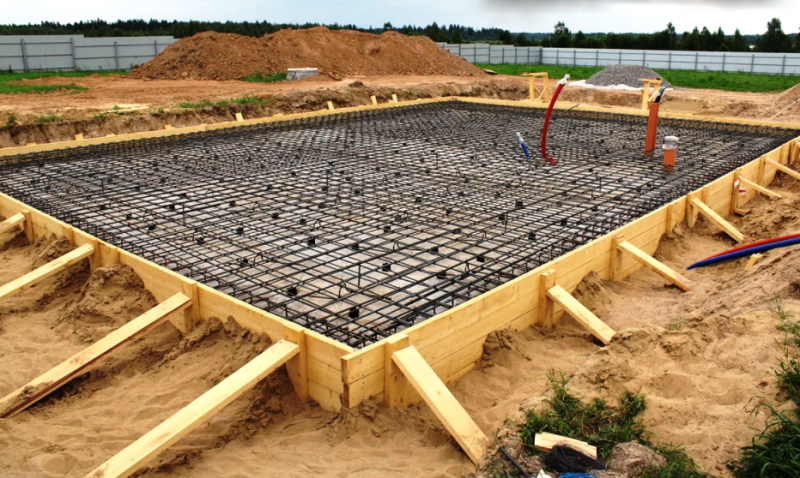

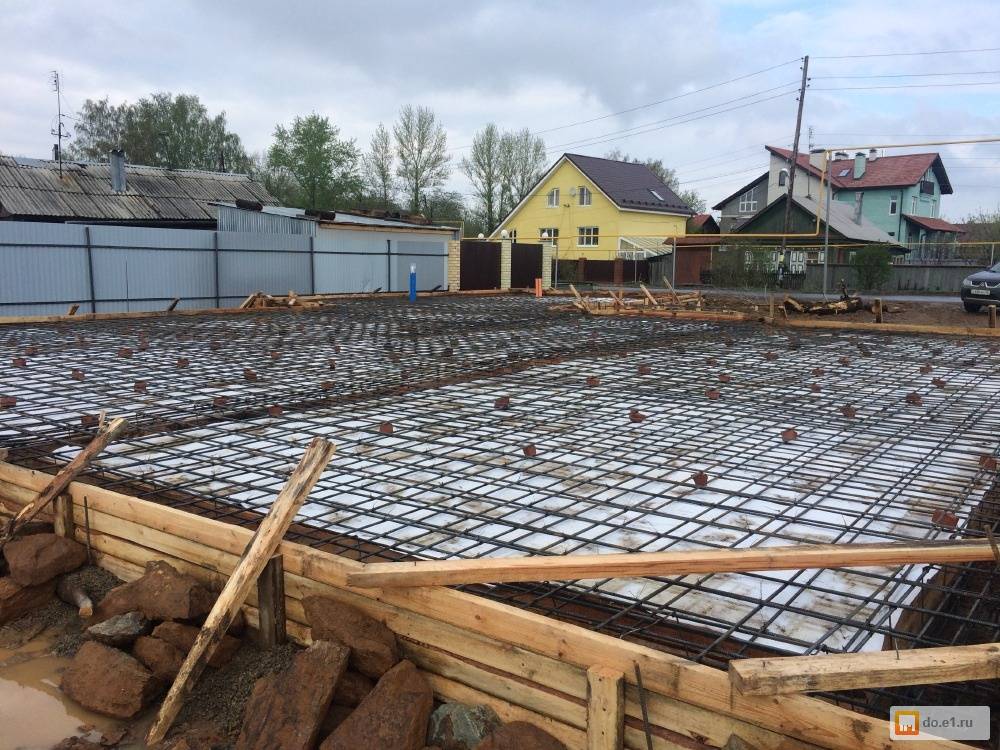

8. Следующий этап – укладка арматурного каркаса . Прутья должны быть толщиной 12–14 мм, расстояние между прутьями – не более 20 см.

Сетка формируется в 2 слоя, расстояние между которыми – 10–15 см. Слои соединяются между собой поперечинами из отрезков арматуры. Снизу под сетку устанавливаются подставки таким образом, чтобы расстояние от нижнего ряда арматуры до утеплителя составляло 5–6 см.

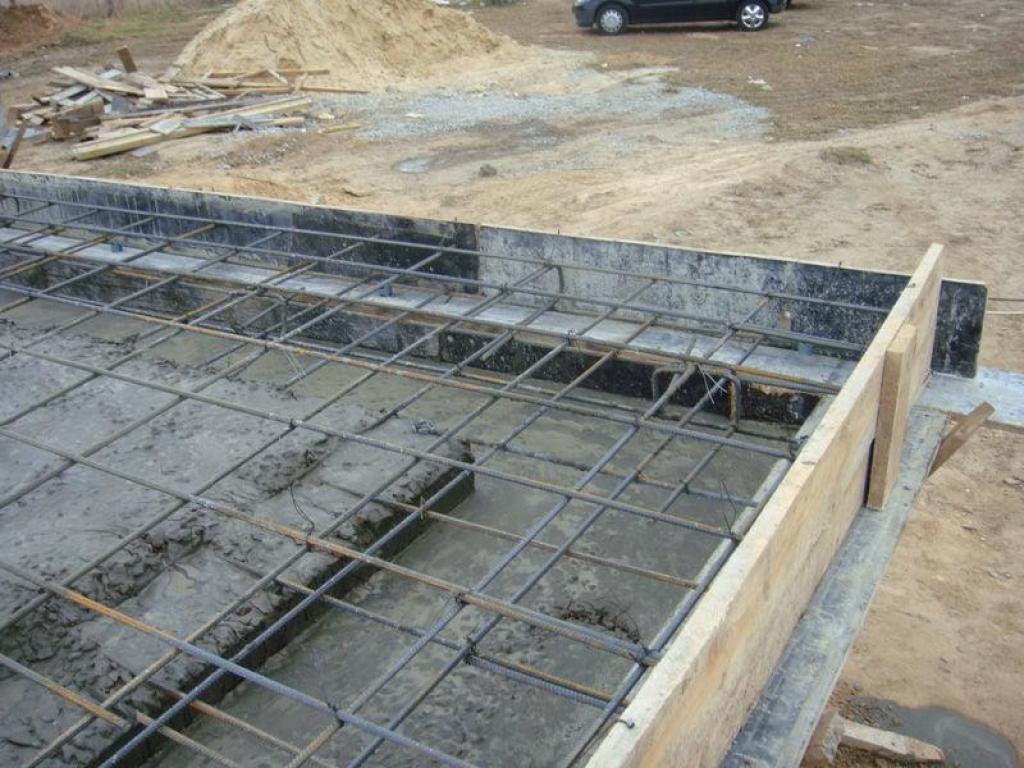

Прутья обоих рядов арматуры жестко связываются с торчащими концами прутьев арматуры ленточного фундамента.

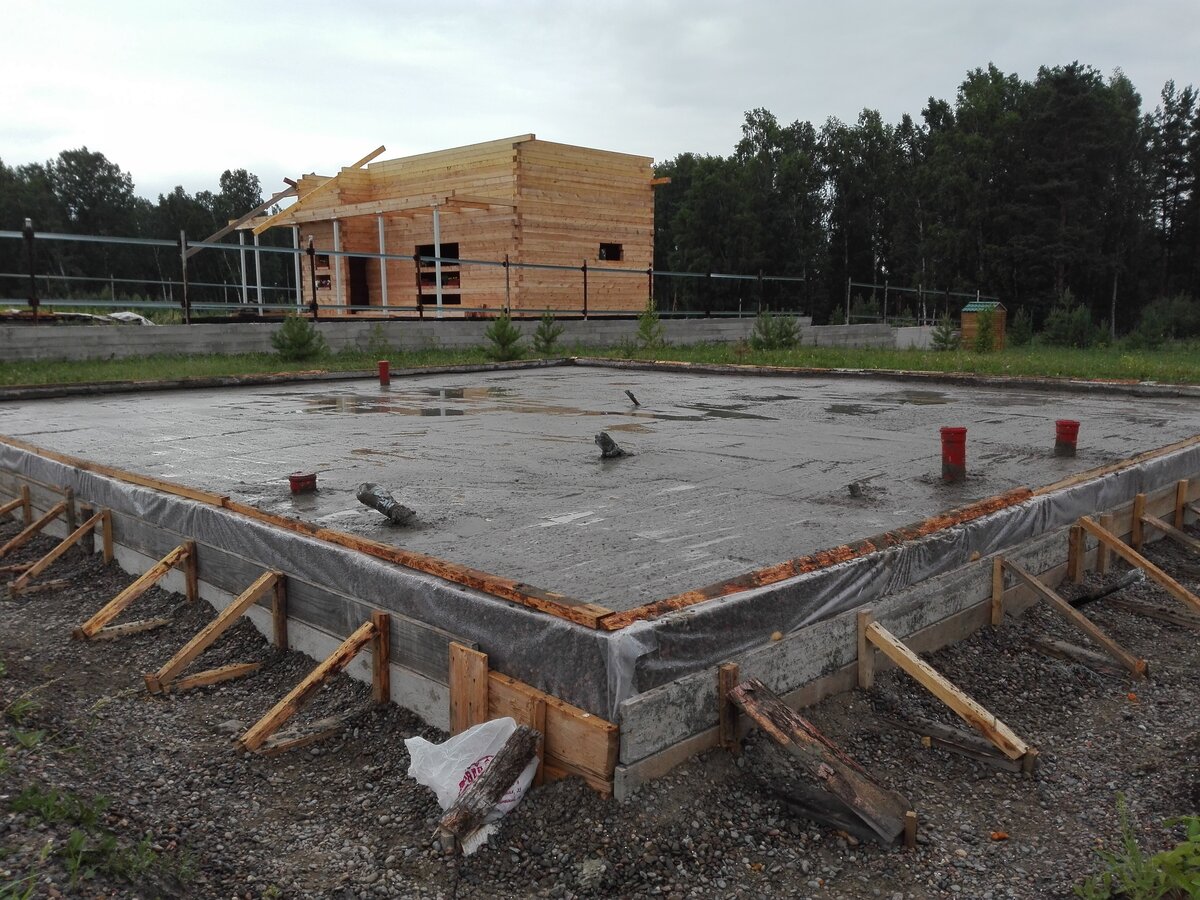

9. Производится заливка плиты. Процесс осуществляется равномерно по всей площади. Уровень выравнивается по внешней стороне опалубки, но с условием, что расстояние до верхнего ряда арматуры должно быть не менее 5 см.

Полная кристаллизация бетона происходит за 28 суток. После этого можно начинать строительство дома. Заливка фундамента и плиты должна осуществляться одномоментно – не допускается промежуточного отвердевания слоев.

Важно! Перед монтажом монолитной плиты необходимо уложить все подземные коммуникации. Стыки с теплоизолирующим материалом нужно загерметизировать. Технология конструкции исключает обустройство внутренних коммуникаций после заливки бетона.

Дом с цокольным этажом

Как залить монолитную плиту на ленточный фундамент, если здание планируется с цокольным этажом?

Технология изготовления такой монолитной плиты несколько сложнее, чем предыдущая, однако затрачивается меньшее количество материала вследствие меньшей толщины «пирога» конструкции.

1. Изготавливается ленточный фундамент , идентичный описанному ранее.

2. На уровне верхней границы фундамента устанавливается палуба . Она представляет собой единый горизонтальный щит, выполненный обычно из деревянных досок.

Снизу палуба подпирается деревянными брусками сечением 5*5 см и шагом 0,7–0,8 м. На брусках-стойках устанавливаются балки 10*5 см. Сверху на балки кладутся и закрепляются прогоны – бруски 5*5 см.

На них уже укладываются доски палубы толщиной не менее 2,5 см и крепятся саморезами или гвоздями.

Важно! Получившаяся конструкция должна быть устойчива и выдерживать достаточный вес.

3. В палубе прорезаются отверстия и укладываются подвальные коммуникации – трубы отопления, канализации, штробы для проводов. Здесь же монтируется люк для входа в цокольное помещение.

4. Вся площадь застилается полиэтиленовой пленкой для защиты от обезвоживания и герметизации щелей в палубе.

5. Монолитная плита ленточного фундамента: армирование – осуществляется таким же образом, что и в случае с монолитной плитой без цоколя.

6.Заливается бетонный раствор , равномерно вибрируется с помощью глубинных вибраторов. Утепление такого перекрытия осуществляется при монтаже пола первого этажа, либо непосредственно в цоколе.

Важно! Запрещается демонтаж опорных стоек и палубы до полной кристаллизации цемента, которая составляет 28 суток, во избежание деформации конструкции.

Устройство пола

В зависимости от назначения, личных предпочтений и климата, монолитный пол на ленточном фундаменте можно сделать различными способами .

Пол на лагах

Что выполнить такое монолитное перекрытие на ленточном фундаменте, сначала на ровное основание укладывается слой гидроизоляции . Это может быть рубероид, битумная смесь или обычный плотный полиэтилен.

Затем, строго по уровню, устанавливаются деревянные лаги 15*5 см. Если помещение достаточно большое, по центру между лагами нужно поставить деревянные распорки во избежание деформации доски.

Все свободное пространство плотно заполняется утеплителем. Если используется минеральная вата, необходимо сверху утеплителя настелить пароизоляционную пленку. При использовании полимерных утеплителей в этом нет необходимости.

Сверху на лаги нашивается фанера толщиной 16 мм или половая рейка.

Наливной пол

На монолитную плиту настилается гидроизоляционная пленка. Сверху – слой полимерного утеплителя, желательно пенопласт или пеноплекс плотных марок.

Стыки между плитами тщательно промазываются или пропениваются.

На утеплитель наливается цементная стяжка толщиной 3–5 см с применением армирующей сетки. На такое основание можно уложить плитку, керамогранит или наливные полы.

При такой конструкции можно легко реализовать теплые полы , уложив их в цементную стяжку.

Пол сразу на плиту

При реализации технологии монолитной плиты без цоколя, когда теплоизоляция уже включена в пирог самого основания , можно класть полы прямо на плиту, предварительно уложив слой гидроизоляции и специальную тканевую прослойку, цель которой – выравнивать мельчайшие неровности плиты .

Монолитная плита на ленточном фундаменте: технология гласит, что на такую прослойку с помощью клея можно укладывать как керамическую плитку, так и ламинат и паркетную доску.

Преимущества и недостатки

Плюсы конструкции фундамент МЗФЛ плита:

  • простота монтажа – можно выполнить в одиночку;
  • надежность и долговечность – срок службы до 100 лет;
  • противостояние грунтовым и наземным водам;
  • независимость от подвижек грунта;
  • возможность обустройства цокольного этажа;
  • нет необходимости постройки пола первого этажа.
  • высокая стоимость материалов;
  • невозможность проложить дополнительные подземные коммуникации без существенных демонтажных работ.

В некоторых случаях возможно сооружение комбинированных типов оснований: свайно- и столбчато-ленточные фундаменты. Перед началом строительства всегда необходимо выполнять расчёт ленточного основания.

Как выглядит комбинированный фундамент: монолитная плита + лента, наглядно представлено на видео ниже:

Фундамент монолитная плита на ленточном основании по праву является одним из самых надежных, долговечных и оправданных в строительстве, особенно на нестабильных грунтах. Его применение в строительстве каркасных домов будет не только оправдано экономически, но и решит многие проблемы при эксплуатации строения.

Монолитная плита на ленточном фундаменте (МЗФЛ плита): технология, армирование, как залить и как сделать пол своими руками


Для надёжности основания на плавающих грунтах применяется монолитная плита на ленточном фундаменте. Технология изготовления МЗФЛ плиты включает в себя армирование и другие этапы работ, результат которых можно сравнить со строительством перекрытия. Более подробно о том, как залить такую основу своими руками и как сделать монолитный пол в каркасном доме читайте в нашей статье.

Как правильно залить плиту под дом?


Важнейшей частью любого здания является фундамент, обеспечивающий устойчивость строения. Несмотря на возможность строительства здания на различных видах оснований, многие застройщики отдают предпочтение плитной основе, компенсирующей реакцию пучинистых почв и обеспечивающей надежность постройки. Можно самостоятельно подготовить прочное основание, зная, как залить плиту под фундамент. При устройстве основания под дом, цельную фундаментную плиту, армированную стальным каркасом, формируют высотой до 40 см на утрамбованной щебеночно-песчаной подушке. Обладая повышенной пространственной жесткостью, монолитная основа превосходит по эксплуатационным характеристикам ленточный вариант и сборную конструкцию.

Остановимся детально на преимуществах плитной основы и особенностях конструкции. Рассмотрим, как правильно приготовить бетонный раствор, чтобы заливать фундамент. Разберемся с технологией выполнения работ.

Каждое сооружение нуждается в качественном и прочном основании

Преимущества и особенности монолитных плит

Цельные железобетонные плиты широко применяются при возведении оснований строительных объектов благодаря комплексу преимуществ:

  • простоте конструкции. Цельная железобетонная база размещается по всей площади здания на уровне нулевой отметки или с незначительным заглублением в почву. Не требует увеличенных объемов земляных работ, выполняется за ограниченное время;
  • приемлемому уровню затрат. Снижение сметной стоимости бетонирования достигается за счет подачи значительных объемов бетона с транспортных средств с помощью лотков. При этом для , заливки и вибрационного уплотнения бетона используется труд малоквалифицированных рабочих;
  • повышенной несущей способности. Увеличенная площадь опорной поверхности и жесткий пространственный каркас усиления позволяют максимально загружать монолитную плиту фундамента. Конструкция гарантирует обеспечение устойчивости возводимого здания при подвижках почвы;
  • обеспечению целостности стен строения. Монолитная платформа под дом не подвергается локальным деформациям, равномерно передает на грунт вес конструкции, компенсирует пучение почвы в зимнее время;
  • объединению основы постройки с черновым полом. Монолитная основа выполняет функцию чернового пола. Она позволяет обустроить пол нижнего этажа без использования железобетонных плит и заливки стяжки для напольного покрытия;

Перед началом работ осуществляется анализ грунта

  • возможности сооружения плитной основы на сложных почвах. Отсутствие необходимости углубления в грунт снижает трудоемкость земляных мероприятий в районах с близко расположенными водоносными слоями, а также в зонах глубокого промерзания почвы;
  • универсальности. Цельную фундаментную плиту можно использовать для легких строений, а также зданий с тяжелыми стенами из кирпича или бетонных блоков.

Плитная конструкция наряду с достоинствами имеет ряд недостатков:

  1. Проблематичность обустройства на наклонных участках, где велика вероятность сдвигов почвы. Проблема решается путем заливки монолитно с основанием ребер в нижней части наклонного участка, которые фиксируют площадку.
  2. Повышенная сметная стоимость, связанная с привлечением к выполнению работ на договорной основе строительных фирм. Самостоятельное строительство позволяет значительно уменьшить затраты.
  3. Увеличение объемов работ по выемке грунта и бетонированию при строительстве цокольного помещения. Это связано с необходимостью заливки бетонной основы ниже нулевой отметки на дне котлована.

Особенности плитного основания связаны с различным расположением площадки относительно нулевой отметки. Цельная основа может выполняться:

  • незаглубленной. Обустраивается без выемки грунта на предварительно спланированной поверхности почвы;

Стандартная монолитная плита больше всего востребованная в сооружениях с наличием подвального помещения

  • мелкозаглубленной. Основание здания погружается в почву на глубину 30–40 см до совпадения опорной поверхности с нулевой отметкой;
  • заглубленной. Применяется при возведении зданий, имеющих подвальные и цокольные помещения. Строительство связано с выполнением значительных объемов земляных работ, резким увеличением затрат.

Плитный фундамент отличается конструкцией и способом формирования:

  1. Монолитный заливается в опалубку с установленным арматурным каркасом. Вся конструкция заливается в один прием, образуя цельную основу. Конструкция характеризуется повышенной прочностью.
  2. Сборный состоит из отдельных железобетонных плит, которые уложены на щебеночную подушку. Зазоры между ними бетонируются, а поверхность выравнивается небольшим слоем раствора. Сборный вариант основания проигрывает монолитному по прочностным характеристикам.

Для строительства прочного фундамента требуется:

  • применять качественную стальную арматуру;
  • соблюдать рецептуру при изготовлении бетонного раствора;
  • придерживаться технологии выполнение работ.

Более прочной основой служит плита, которая имеет ребра жесткости

Результаты Голосовать

Где вы предпочли бы жить: в частном доме, или квартире?

Назад

Где вы предпочли бы жить: в частном доме, или квартире?

Назад

Соблюдение указанных требований позволит сформировать надежное основание здания, избежать появления трещин на стенах.

Приготовление бетонной смеси для монолитной плиты фундамента

Заливка плиты под фундамент осуществляется бетонным раствором со следующими характеристиками:

  1. Маркой М300 и выше, соответствующей классу прочности В22,5.
  2. Степенью водонепроницаемости не менее W8.
  3. Стойкостью к воздействию отрицательных температур на уровне F200.
  4. Пластичностью смеси П-3.

Для приготовления бетонной смеси потребуется:

  • портландцемент, являющийся вяжущим веществом;
  • мелкий песок и среднефракционный гравий, используемый в качестве заполнителя;
  • вода, вводимая до обеспечения требуемой консистенции.

Рецептура бетона характеризуется соотношением ингредиентов. Пропорции песка, портландцемента и гравия отличаются для различных марок бетона. Например, соотношение 3:1:5 предусматривает смешивание 3 тонн песка с тонной цемента и 5 тоннами гравия.

Таким способом залить монолитную плиту можно в кротчайшие сроки

Приготовление и подача бетонного раствора в зависимости от объемов работ осуществляется различными методами:

  • с использованием готового раствора, доставляемого в миксерах. Объем миксера позволяет доставить на строительную площадку до 8 кубов бетона. Подача раствора производится в разные участки площадки по желобу длиной 1,5–2 метра. Небольшая бригада из пяти рабочих способна залить монолитную плиту фундамента за 3–4 часа;
  • с помощью специального бетононасоса, вызов которого значительно повышает объем затрат. Установка комплектуется раздвижной металлоконструкцией с бетонопроводом, длина которого позволяет подавать раствор на расстояние до 50 метров. Это позволяет производить бетонирование без подъезда непосредственно к месту работ;
  • путем самостоятельного приготовления раствора в электрической бетономешалке объемом от 0,05 до 0,2 т. Использование смесителя значительно облегчает работу, улучшает качество раствора. Возможен ручной замес в емкости с помощью лопаты, однако длительность цикла и небольшой объем приготовленного бетона значительно увеличивают трудоемкость работ и сроки бетонирования.

Как производится заливка плиты под фундамент

Рассмотрим, как правильно залить плиту. Осуществляйте работы, соблюдая последовательность операций:

  • Произведите разметку, спланируйте площадку для будущего здания.

Залить плиту под фундамент можно своими руками

  • Извлеките грунт для мелкозаглубленного основания.
  • Установите дренажные трубы, спланируйте дно приямка.
  • Засыпьте основание мелким щебнем, уплотните и накройте текстилем.
  • Установите опалубку по периметру фундамента, используя доски или готовые щиты.
  • Закрепите внешнюю сторону деревянной конструкции упорами.
  • Произведите равномерную подсыпку гравийно-песчаной смеси слоем толщиной 30 см.
  • Тщательно утрамбуйте подсыпку, необходимую для отвода влаги и амортизации реакции почвы.
  • Гидроизолируйте подсыпку, заливая цементно-песчаный раствор слоем 4–5 см.
  • Соберите арматурные каркасы, используя вязальную проволоку и стальные стержни диаметром 12–14 мм.
  • Установите под арматурную сетку специальные подкладки, обеспечивая расстояние до основания 4–5 см.
  • Залейте фундаментную плиту раствором бетона (желательно за один прием).
  • Произведите вибрационное уплотнение бетонного массива с целью исключения воздушных полостей.

При увеличенной площади фундамента возможен вариант секционной заливки. При этом залитый бетонный массив ограничивается вертикальными перегородками, установленными на всю высоту возводимого основания. Не рекомендуется выполнять послойное бетонирование, так как заливка свежего раствора на затвердевший бетон значительно снижает прочность фундамента.

Монолитный ленточный фундамент — это неразъемная конструкция из стальной арматуры и бетонной ленты. Он находится под всеми несущими стенами. Если соблюсти все правила сооружения фундамента, то конструкция будет очень прочной и надежной. Монолитная плита на ленточном фундаменте способна выдержать не только частные коттеджи, но и многоэтажные здания. Такой вид фундамента лучше применять при невысоком уровне грунтовых вод, если они находятся ниже глубины залегания конструкции. Иначе придется устраивать дренаж, а это повлечет немалые дополнительные расходы.

Ленточный фундамент по глубине залегания бывает глубокогозаглубленный либо мелкозаглубленный. Второй тип строят на слабопучнистых грунтах под легкие строения из дерева или по каркасной технологии. Такой вид фундамента должен быть не меньше 0,6 м.

Ленточный фундамент глубокого заложения используют под массивные здания. Их опускают ниже уровня промерзания почвы на 12-15 см. Основа фундамента должна опираться на плотный слой грунта. Если на данной глубине это условие не выдерживается, придется делать углубление ниже. Например, если почва промерзает на глубину 1 м, а плодородный слой находится на отместке 1,2 м, то фундамент нужно закладывать на глубину более 1,2 м.

Нужна ли опалубка

Строительство ленточного монолитного фундамента предусматривает устройство опалубки. Ее собирают из щитов, которые служат формой для бетона и предотвращают его растекание. Конечно, сооружение опалубки влечет дополнительные расходы, а также затраты времени. Иногда на ней экономят и делают котлован под фундамент ровно по разметке, чтобы его стенки были идеально прямыми. Но такая технология не гарантирует высокую степень надежности, и насколько долговечен такой фундамент, предсказать нельзя. Чтобы набрать определенную прочность, нужна вода, а без опалубки влага частично впитывается в окружающий грунт. Это скажется на качестве конструкции, и в худшем случае, он будет крошиться.

При устойчивых грунтах такие фундаменты стоят много лет. Но со временем могут появиться трещинки или бетон начнет крошиться. Другой недостаток фундамента, выполненного без опалубки — неровная геометрия. Для снижения теплопотерь его утепляют плитами пенополистирола или пенопластом, но неровная поверхность приводит к тому, что сделать утепление будет гораздо сложнее.

Аналогичная ситуация и с гидроизоляцией, пленку очень трудно прикрепить на неровный пористый бетон.

Важно! С точки зрения специалиста фундамент без устройства опалубки годиться только под сарай или гараж.

Этапы строительства монолитного ленточного фундамента

Технология работы как залить монолитную плиту на ленточный фундамент состоит из следующих этапов:

  • земельные работы;
  • уплотнение и трамбовка;
  • устройство опалубки;
  • вязка арматуры;
  • бетонирование;
  • уход за бетоном.

Подробно рассмотрим каждый из этапов.

Земельные работы

Перед началом земельных работ проводят исследование грунта и замеряют уровни промерзания и расположения плодородной почвы, глубину залегания грунтовых вод, пучинистость почвы и т. д.

Важно! Если позволяет грунт и дом планируется одноэтажный, то можно ограничиться сооружением мелкозаглубленного ленточного фундамента с монолитной плитой.

Объем земельной работы зависит от того, будет ли подвал в доме или нет. Если нет, то грунт нужно будет выкапывать только на глубину ленты, а по ширине — с запасом на толщину опалубки. Для деревянных досок необходимы распорки, которые будут их поддерживать и не дадут упасть.

Если планируется строить подвал, тогда следует вынимать весь грунт. Размер котлована обычно больше на 2- 5 м, чем габариты фундамента, так как нужен запас для щитов опалубки.

Для организации котлована больших размеров лучше нанять специальную технику, так как это решение будет оптимальным по стоимости и скорости работ.

Плодородный слой выкладывают по огороду или саду отдельно. Остальную почву нужно свалить в кучу, так как часть ее впоследствии пригодится для засыпки, а лишнее нужно будет вывезти.

Уплотнение и трамбовка

Дно котлована необходимо разровнять и уплотнить. Так как экскаватор не может обеспечить одинаковую глубину на всей поверхности ямы, все неровные места обязательно ровняются путем подсыпания земли и трамбовкой поверхности виброплитой. Это нужно для того, чтобы фундамент мог выдерживать нагрузку в любой точке, иначе из-за неравномерной поддержки грунта на нем могут появиться трещины.

Чтобы качественно и быстро выровнять дно котлована, можно посыпать его песком, увлажнить и утрамбовать виброплитой. Она в состоянии уплотнить песок на глубину 14- 20 см, именно такой слой можно насыпать и утрамбовать за один раз.

Если по проекту требуется песчано- щебеночная подушка, то сверху уплотненного песка насыпают щебень фракцией 25- 55 мм. Он утрамбовывается аналогично. Таким образом, грунт не только выравнивают, а еще и уплотняют. Плита вбивает камни в почву на глубину до 0,5 м.

Устройство опалубки

Для устройства опалубки берут деревянные толстые доски или низкосортную фанеру. В продаже есть фанера для опалубок, с одной стороны она заламинирована, поэтому используется такой материал не один раз.

Деревянные или фанерные щиты закрепляют продольными или поперечными брусьями, выставляют их по ленточной разметке и закрепляют с обеих сторон распорками. Они не дадут опалубке рассыпаться или сместиться в процессе заливки бетона.

Армирование

На ленточный фундамент из-за большой длины и малой ширины, оказывают воздействия силы, которые могут разломить его поперек. Чтобы этого избежать, используют ребристую арматуру размером от 1 см в диаметре. Если устройство подвала не предусматривается, то обычно хватает двух армирующих слоев: верхнего и нижнего.

В каждом месте соединения арматуры ее связывают проволокой. Делается это вручную или с помощью вязальных пистолетов. Иногда соединение арматуры производят сваркой, так как это значительно ускоряет процесс, но тогда сцепление получается жестким. Вязка проволокой обеспечивает арматуре некоторую свободу движения и тем самым компенсирует действия деформирующие фундамент.

Если при армировании монолитной плиты ленточного фундамента связка прутьев сделана сваркой, то первыми разрушаются именно эти места.

В процессе армирования делают закладку отверстий для будущего здания, через которые будут проходить коммуникации. Если вовремя не вспомнить об этом, то впоследствии придется разрушать монолит, что снизит его качество.

Заливка фундамента

При возведении фундамента для дома, лучше купить готовый бетон, тогда заливочные работы займут всего день. Если все же вы хотите сделать смесь самостоятельно, то вам потребуется бетономешалка.

После заливки бетонную массу подвергают вибрации с помощью специальных вибраторов. Это нужно для того чтобы удалить все пустоты из бетона и сделать его более однородным. Тогда его прочность увеличится, и улучшатся морозостойкие характеристики.

Важно! При заливке бетонной массы из машины, необходимо установить дополнительные желоба, так как высота падения не должна быть более 1,5 м. В противном случае, падая с высоты, бетон расслоиться.

Уход за бетоном

Различные температурные режимы оказывают соответствующее воздействие на бетон:

  • если работа ведется в жаркую погоду, ленту лучше накрыть пленкой, чтобы влага не испарялась слишком быстро и верхняя часть фундамента не пересохла;
  • если температура окружающей среды составляет около 19°С, то уже через трое суток бетон окрепнет на 50%; а еще через сутки опалубку можно будет снять и приступать к следующему этапу работ;
  • при температуре ниже 19°С ждать застывания бетона придется дольше; а если температура 5°С и ниже, то бетон уже не будет схватываться, тогда его придется подогревать.

Гидроизоляция

Если вы хотите защитить фундамент от влаги, необходимо дополнительно уложить гидроизоляционный слой. В качестве него часто выступает пленка, желательно без швов, так как именно в этом месте она быстрее всего рвется. Если заниматься гидроизоляцией уже готового фундамента, в этом случае его обмазывают битумом и приклеивают пленку. Для защиты от влаги также используют глину или полимерный состав.

Например, в частном малоэтажном строительстве часто используется ленточный фундамент. А так как в одной комнате никто жить не хочет, то помещений делается много и план фундамента напоминает крест в квадрате или прямоугольнике. При этом ширина фундамента принимается одинаковой для наружных и внутренних стен.

Между тем нагрузка на внутренние стены часто, по объективным причинам, больше, чем на наружные стены. А это означает, что фундамент под внутренними стенами просядет больше, чем под наружными. Насколько больше — зависит от свойств грунта и прочих факторов и при расчетах плиты, накрывающей весь фундамент, все это нужно учитывать. Пример такого расчета приводится отдельно . А при устройстве плит отдельно на каждое помещение без подобных расчетов можно обойтись.

Если плита по фундаменту выполняется по несъемной опалубке — насыпному грунту, то со временем возможны следующие варианты работы конструкции:

1. Идеальный . Грунт под плитой не проседает. Плита лежит на упругом основании и выполняет роль стяжки. Если арматура такой плите и нужна, то чисто конструктивно.

2. Возможный . Основание под ленточным фундаментом просядет больше, чем насыпной грунт. В этом случае плиту по фундаменту можно рассматривать как фундаментную плиту, лежащую на упругом основании. При этом арматура по расчету потребуется в верхней зоне сечения плиты, если плита опирается только по контуру.

Впрочем фундаментная плита как правило гораздо толще, чем плита перекрытия, да и сечение арматуры требуется больше. Поэтому при большой разнице осадок плита треснет по диагоналям и если арматуры в верхней зоне сечения плиты не будет, то ее можно рассматривать как 4 отдельные плиты треугольной формы, лежащие на упругом основании. Арматура таким плитам опять же не сильно нужна.

3. Наиболее неблагоприятный . Насыпной грунт под плитой проседает (или уплотняется в результате кратковременных деформаций плиты) больше, чем основание под фундаментом, при этом прогиб плиты меньше высоты проседания грунта. В этом случае плиту по фундаменту можно рассматривать как обычную плиту перекрытия с опиранием по контуру. Именно этот вариант и следует рассматривать при расчете монолитной плиты, опертой на фундамент.

Тем не менее простых людей, затевающих строительство собственного небольшого домика и при этом мало знакомых с тонкостями расчета конструкций, все это мало беспокоит. Они просто хотят побыстрее и подешевле построить дом и в нем жить. Переубеждать таких людей в чем-либо я не собираюсь, а ниже просто привожу переписку, посвященную подобному вопросу. Эта переписка велась в статье «Расчет ж/б плиты перекрытия, опертой по контуру», но занимала там уж слишком много места. При этом расчеты я предлагаю вести по наиболее неблагоприятному варианту.

04-02-2014: Александр

Здравствуйте. Доктор Лом. Помогите если есть возможность.
Летом буду начинать строить дом. фундамент ленточный мелкозаглубленный габариты ленты 300х600h . габарит дома по осям 7800х8900 . с двумя внутренними стенами. самый большой прямоугольник 4400х4700 мм по осям. по ленте хочу залить плиту.
не могу определиться с ее параметрами
1. Высота
2. схема армирования и шаг, диаметр арматуры
3. можно ли использовать стеклоарматуру (т.к. делать буду сам а с ней думаю одному сподручнее работать)

04-02-2014: Доктор Лом

Если плита будет опираться только на фундамент, то ее расчет ни чем не отличается от приведенного в статье. Если плита будет заливаться на уплотненный грунт, то для такой плиты достаточно конструктивного армирования. Исходя из этого и определяются указанные вами параметры. Стеклоарматуру использовать можно.

05-05-2014: Игорь

Добрый вечер. Хотел бы с вами проконсультироваться по поводу армирования. залит ленточный фундамент размером 8. 4*10.8 толщ. 400 мм. по периметру также по центру толщ 400 мм. внутри засыпан песок и уплотнен. хочу залить монолитную плиту по ленте толщ. 120 мм т.к пролеты между фундаментом 3.6 м. и следующим армированием поперечная арматура д.16 А3 (8300 мм.) шаг 400 мм и по ней сетка арматурная д.10 мм. 200*200 мм. над подвалом таким же армированием но по профлисту НС45 т.е 120 мм + 45 мм. волна профлиста (размер плиты над подвалом 5.85*3.6)заливаться планирую бетоном М300. Если нужно более подробно есть эскиз. Заранее благодарен Игорь.

06-05-2014: Доктор Лом

В вашем случае это будет плита на упругом основании (если песок не даст значительную усадку). Кроме того это будет статически неопределимая конструкция, так как будут дополнительные опоры посредине. Но так как основную нагрузку будет воспринимать фундамент, то расчета для таких плит как правило не требуется. В целом для таких плит армирование принимается конструктивно и не только нижнего слоя, но и верхнего в районах дополнительных опор.

06-05-2014: Александр

Вечер добрый! Вопросы те же, что и у Игоря. У меня фундамент 11*9. Толщина по периметру 400мм. Внутри крестообразный фундамент толщина 300мм. Имеем 4 «карты» размером 4.5*5.5 Произведена обратная засыпка, трамбовка,пенопласт-5см заподлицо с фундаментом.И вот самое главное. Меня убеждают заливать плиту не целиком, а картами. Арматуру резать для карты. Арматура: нижняя д12 шаг 150*150,верхняя 10 или 8? шаг 300*300. Толщину плиты хотел 150мм, но т.к. в одной части креста горбинка, толщина двух плит в этом месте 90мм. Поэтому увеличивая здесь до 120, увеличивается везде до 180-200 мм. И еще, две стороны каждой плиты будут лежать на 400 мм фундамента, а другие две на 150 мм. Не откажите в рецензии. Заранее благодарен!

06-05-2014: Доктор Лом

У вас немного другой случай. Использование легко деформирующегося пенопласта подразумевает, что у вас будет обычная плита перекрытия. Если вы будете укладывать арматуру и заливать каждую «карту» отдельно, то расчет этих плит ни чем не отличается от приведенного в статье. Т.е. верхняя арматура по расчету не требуется. Нужна ли верхняя арматура по конструктивным соображениям — решать вам. Если вы будете укладывать арматуру по всей длине и ширине и заливать плиту сразу, то у вас будет плита, рассчитываемая по принципу двухпролетных (статически неопределимых) балок.

Для простых (статически определимых) плит уменьшение толщины плиты на шарнирной опоре как правило критического значения не имеет, тем не менее прочность такой плиты на опоре следует проверить на действие поперечных сил (см. статью «Расчет железобетонной балки»).

06-05-2014: Игорь

Еще раз добрый вечер.Если не путаю грунт дает осадку год а тут песок уплотненный для ширины пролета 3.6 м. толщина плиты соответственно 120 мм а для 120 мм это предполагает армирование в одну сетку. насколько я понимаю поперечная д.10 продольная д. 8 с шагом 200*250 мм нижний защитный слой без бетонной подготовки 40-60 мм. Просто арматура халявная поэтому д.16 мм. а по нему сетка д.10 200*200 мм.

06-05-2014: Доктор Лом

Грунт действительно может давать усадку и даже не один год, если не был должным образом уплотнен. Если вы предполагаете, что грунт может просесть, то лучше делать плиты отдельно на каждое помещение (это предполагает более простой расчет, к тому же арматура у вас «халявная»).

По поводу плиты по профнастилу. Думаю, потребуются дополнительные опоры для профнастила опалубки. Пример расчета можете посмотреть в статье «Расчет профнастила для кровли»

06-05-2014: Игорь

Доктор Лом я извиняюсь но мне кажется у Александра возможно залить сплошную плиту толщиной 150 мм. бетон В-20-25 и запустить поперечную арматуру д. 10 мм. а продольную д. 8 мм. с шагом 200*250 мм вместо пенопласта пеноплекс а в местах защемления дополнительно верхние прутки арматуры Извините если ошибаюсь.

06-05-2014: Доктор Лом

Это пусть Александр сам решает, как ему лучше.

07-05-2014: Александр. Новосиб.

Всем привет! Спасибо за внимание, обратную связь! Доктор Лом! Из вышесказанного получается что у меня неупругое основание и грунт все же просядет, а значит получится воздушная прослойка + пенопласт 5 или 10 см, который сожмется в случае каких-то сил снизу (или просаживания фундамента). И вот поэтому верхнее армирование не нужно. Беспокоит толщина в 20см с нижним армированием…… А если там где горбинка оставить толщину плиты в 9 см. Это страшно? Я начинаю паниковать!

07-05-2014: Доктор Лом

Александр, я вам привел необходимые источники для расчетов, но если вас так пугают расчеты, то не усложняйте себе жизнь. Просто сделайте другую конструкцию пола, вариантов — масса, еще и на арматуре сэкономите.

06-08-2014: Александр

добрый день Доктор Лом. Подскажите пожалуйста только очень прошу без ссылок на ваши стать и расчеты, я многое из них уже прочел но с математикой и точными науками у меня проблема еще со школы. Поэтому как не пытался освоить ваш матерьял результат неважный так как времени сесть и досконально все изучить не хватает а кусками и урывками не получается забываю что читал и считал ранее. Сам всю жизнь имел дело с деревом там мне многое понятно. Сейчас наконец решил построить себе дом. с Фундаментом определился будет ленточный 300мм шириной. со схемой армирования тоже. Так как у меня грунтовая вода слишком близко а финансы ограничены то дом будет без подвала. Чтобы не гнили балки да и шочется сделать в дальнейшем теплые полы решил весь первые этаж перекрыть плитой.ее размер будет 12200 мм х 9200 мм.

лента фундамента будет с перегородками самый большой размер прямоугольника по осям будет 4450 х 4700мм. Толщину плиты решил сделать везде одинаковую 150 мм. А вот дальше у меня Куча вопросов на которые я не могу найти правильные ответы.

Вот здесь я и прошу Вашей помощи.

1. Хочу сделать армирование с шагом 200 х 200 мм — Арматурой д 10. Как я понял из вашего примера «Пример расчета квадратной монолитной железобетонной плиты с опиранием по контуру.» этого достаточно даже если сверху будет стяжка теплого пола 100 мм толщиной. Но вот тут первый тупик у меня — достаточно ли одной нижней сетки армирования с защитным слоем бетона 50 мм или нужно дополнительно армировать еще верхней сеткой? если Да то чем делать верхнюю сетку армирования и какой защитный слой бетона необходим для нее.

2. И второй очень важный для меня вопрос это можно ли залить такую плиту целиком монолитно или при заливке ее разделить рубероидом на две или четыре части сделать как бы компенсационные- деформационные швы так как не знаю как поведет себя плита такого размера не будет ли она слишком напряжена. первую зиму она будет стоять без сруба.

3. Марку бетона хочу брать 300 и заливать с миксера. Сперва отлить фундамент оставив выпуска вертикальной арматуры для плиты потом дней через 20 уже саму плиту. Такой промежуток времени достаточен или его лучше увеличить или вообще лучше все заливать за один раз?

Очень жду вашего ответа. буду очень признателен на простые Ваши советы так как фундамент для меня очень важно построить правильно и надежно но сам я к сожалению не в состоянии его рассчитать а сделать троекратный запас к сожалению нет финансовой возможности а то бы пустил везде арматурную сетку из двенадцатой арматуры в два слоя и плиту на 200 залил.

Жду ответа заранее благодарен.

08-08-2014: Доктор Лом

Думаю, вам будет лучше обратиться в проектную организацию по поводу проектирования фундамента и плиты перекрытия по фундаменту. Это будет надежнее, быстрее и возможно дешевле. Теперь непосредственно по плите.

1. Если плита будет заливаться по несъемной опалубке, то в 50 мм защитного слоя бетона нет необходимости. Если плита будет заливаться по уплотненному грунту, то нет необходимости в таком мощном армировании. Если плиты будут опираться на всю ширину фундамента (на половину ширины смежные плиты), то желательно сделать верхнее армирование на приопорных участках (по контурам плит), толщина защитного слоя для верхнего армирования не менее 15-20 мм.

2. Если вы собираетесь делать одну плиту, то ее нужно рассчитывать как несколько двухпролетных (возможно трехпролетных) балок и тогда верхнее армирование на промежуточных опорах обязательно, но опять же при условии, что плита не опирается на грунт. Если это будут отдельные плиты на каждое помещение, то они могут быть рассчитаны методом, приведенным в данной статье.

3. Чисто технологически проще залить сначала фундамент, потом плиты. Технологический перерыв зависит от различных факторов, но в целом 2 недель будет достаточно. Если бетонировать одновременно и фундамент и плиту, то это уже совсем другая конструкция и совсем другой расчет.

08-08-2014: Александр

Доктор Лом.Спасибо за ответ.Хотел бы подытожить. Плиту и фундамент буду лить отдельно.Плита будет в съемной опалубке. чтобы выставить защитный слой снизу арматуры уже купил пластиковые стулья фиксаторы ими можно сделать зазор 35 мм или 50 мм Какой посоветуете?

Во всей ленте Вертикальная арматура будет выступать над лентой а 800 мм и эти хвосты загну в сторону плиты и они будут как бы второй слой армирования правда шаг у них будет 300 мм это по наружным стенам а на внутренних стенах отогну через одну в разные пролеты и шаг получится между ними уже 600 мм. Поэтому дума нужно добавить еще будет арматуры чтобы шаг был как и в нижней сетке 200 мм.

Как вы считаете такой вариант возможен? и хватит ли длинны 800 мм или нужно увеличить длину верхнего армирования по краям плиты и над средними опорами?

И самое главное Достаточно ли арматуры д 10 с шагом 200 мм и нужны ли компенсационные швы то есть нужно ли делить плиту размером 12200 х 9200 мм на две плиты 6000 х 9200 мм или на четыре плиты размером 3000 х 4600 мм

08-08-2014: Доктор Лом

Если опалубка будет съемной, то 35 мм вполне достаточно для нижнего армирования, можно и меньше. Верхнее армирование плит не должно быть связано с фундаментом. Если вы будете отгибать арматуру, выходящую из фундамента, то у вас будет подобие плиты с жестким защемлением на опорах, что требует другого расчета. В принципе выпуски арматуры из фундамента вообще можно не делать, никуда ваша плита не уедет. А если выпуски и делать, то только для ограничения движения плиты.

Длины 0.8 м с шагом 200 мм для верхней арматуры хватит, если вы будете делать 4 плиты.

11-08-2014: Александр

Спасибо. Теперь вроде все более-менее понятно. Выпуски из фундамента значит делать не буду это мне облегчит процесс заливки ленты.

Армирование нижнее защитный слой 35 мм.

Остался один последний непонятный мне момент. Могу ли я залить плиту 12000 х 9100 мм поверх ленты за один раз не деля ее все же на более мелкие плиты так как технически мне удобнее залить одну единую плиту. над промежуточными опорами соответственно сделаю дополнительно верхнее армирование с запуском в плиту минимум 800 мм и по наружным стенам фундамента точнее минимум 800 мм везде с шагом 200 мм.

Могу ли залить плиту целиком?

11-08-2014: Доктор Лом

Если будете делать сплошную плиту, то над средними опорами верхнее армирование делается приблизительно на 0.25 длины пролета, но так как у вас пролеты (судя по всему) не одинаковые, то лучше увеличить длину армирования.

Ленточный фундамент с плитой перекрытия своими руками. Монолитная бетонная плита на ленточном фундаменте

Например, в частном малоэтажном строительстве часто используется ленточный фундамент. А так как в одной комнате никто жить не хочет, то помещений делается много и план фундамента напоминает крест в квадрате или прямоугольнике. При этом ширина фундамента принимается одинаковой для наружных и внутренних стен.

Между тем нагрузка на внутренние стены часто, по объективным причинам, больше, чем на наружные стены. А это означает, что фундамент под внутренними стенами просядет больше, чем под наружными. Насколько больше — зависит от свойств грунта и прочих факторов и при расчетах плиты, накрывающей весь фундамент, все это нужно учитывать. Пример такого расчета приводится отдельно . А при устройстве плит отдельно на каждое помещение без подобных расчетов можно обойтись.

Если плита по фундаменту выполняется по несъемной опалубке — насыпному грунту, то со временем возможны следующие варианты работы конструкции:

1. Идеальный . Грунт под плитой не проседает. Плита лежит на упругом основании и выполняет роль стяжки. Если арматура такой плите и нужна, то чисто конструктивно.

2. Возможный . Основание под ленточным фундаментом просядет больше, чем насыпной грунт. В этом случае плиту по фундаменту можно рассматривать как фундаментную плиту, лежащую на упругом основании. При этом арматура по расчету потребуется в верхней зоне сечения плиты, если плита опирается только по контуру.

Впрочем фундаментная плита как правило гораздо толще, чем плита перекрытия, да и сечение арматуры требуется больше. Поэтому при большой разнице осадок плита треснет по диагоналям и если арматуры в верхней зоне сечения плиты не будет, то ее можно рассматривать как 4 отдельные плиты треугольной формы, лежащие на упругом основании. Арматура таким плитам опять же не сильно нужна.

3. Наиболее неблагоприятный . Насыпной грунт под плитой проседает (или уплотняется в результате кратковременных деформаций плиты) больше, чем основание под фундаментом, при этом прогиб плиты меньше высоты проседания грунта. В этом случае плиту по фундаменту можно рассматривать как обычную плиту перекрытия с опиранием по контуру. Именно этот вариант и следует рассматривать при расчете монолитной плиты, опертой на фундамент.

Тем не менее простых людей, затевающих строительство собственного небольшого домика и при этом мало знакомых с тонкостями расчета конструкций, все это мало беспокоит. Они просто хотят побыстрее и подешевле построить дом и в нем жить. Переубеждать таких людей в чем-либо я не собираюсь, а ниже просто привожу переписку, посвященную подобному вопросу. Эта переписка велась в статье «Расчет ж/б плиты перекрытия, опертой по контуру», но занимала там уж слишком много места. При этом расчеты я предлагаю вести по наиболее неблагоприятному варианту.

04-02-2014: Александр

Здравствуйте. Доктор Лом. Помогите если есть возможность.
Летом буду начинать строить дом. фундамент ленточный мелкозаглубленный габариты ленты 300х600h . габарит дома по осям 7800х8900 . с двумя внутренними стенами. самый большой прямоугольник 4400х4700 мм по осям. по ленте хочу залить плиту.
не могу определиться с ее параметрами
1. Высота
2. схема армирования и шаг, диаметр арматуры
3. можно ли использовать стеклоарматуру (т.к. делать буду сам а с ней думаю одному сподручнее работать)

04-02-2014: Доктор Лом

Если плита будет опираться только на фундамент, то ее расчет ни чем не отличается от приведенного в статье. Если плита будет заливаться на уплотненный грунт, то для такой плиты достаточно конструктивного армирования. Исходя из этого и определяются указанные вами параметры. Стеклоарматуру использовать можно.

05-05-2014: Игорь

Добрый вечер. Хотел бы с вами проконсультироваться по поводу армирования. залит ленточный фундамент размером 8.4*10.8 толщ. 400 мм. по периметру также по центру толщ 400 мм. внутри засыпан песок и уплотнен. хочу залить монолитную плиту по ленте толщ. 120 мм т.к пролеты между фундаментом 3.6 м. и следующим армированием поперечная арматура д.16 А3 (8300 мм.) шаг 400 мм и по ней сетка арматурная д.10 мм. 200*200 мм. над подвалом таким же армированием но по профлисту НС45 т.е 120 мм + 45 мм. волна профлиста (размер плиты над подвалом 5.85*3.6)заливаться планирую бетоном М300. Если нужно более подробно есть эскиз. Заранее благодарен Игорь.

06-05-2014: Доктор Лом

В вашем случае это будет плита на упругом основании (если песок не даст значительную усадку). Кроме того это будет статически неопределимая конструкция, так как будут дополнительные опоры посредине. Но так как основную нагрузку будет воспринимать фундамент, то расчета для таких плит как правило не требуется. В целом для таких плит армирование принимается конструктивно и не только нижнего слоя, но и верхнего в районах дополнительных опор.

06-05-2014: Александр

Вечер добрый! Вопросы те же, что и у Игоря. У меня фундамент 11*9. Толщина по периметру 400мм. Внутри крестообразный фундамент толщина 300мм. Имеем 4 «карты» размером 4.5*5.5 Произведена обратная засыпка, трамбовка,пенопласт-5см заподлицо с фундаментом.И вот самое главное. Меня убеждают заливать плиту не целиком, а картами. Арматуру резать для карты. Арматура: нижняя д12 шаг 150*150,верхняя 10 или 8? шаг 300*300. Толщину плиты хотел 150мм, но т.к. в одной части креста горбинка, толщина двух плит в этом месте 90мм. Поэтому увеличивая здесь до 120, увеличивается везде до 180-200 мм. И еще, две стороны каждой плиты будут лежать на 400 мм фундамента, а другие две на 150 мм. Не откажите в рецензии. Заранее благодарен!

06-05-2014: Доктор Лом

У вас немного другой случай. Использование легко деформирующегося пенопласта подразумевает, что у вас будет обычная плита перекрытия. Если вы будете укладывать арматуру и заливать каждую «карту» отдельно, то расчет этих плит ни чем не отличается от приведенного в статье. Т.е. верхняя арматура по расчету не требуется. Нужна ли верхняя арматура по конструктивным соображениям — решать вам. Если вы будете укладывать арматуру по всей длине и ширине и заливать плиту сразу, то у вас будет плита, рассчитываемая по принципу двухпролетных (статически неопределимых) балок.

Для простых (статически определимых) плит уменьшение толщины плиты на шарнирной опоре как правило критического значения не имеет, тем не менее прочность такой плиты на опоре следует проверить на действие поперечных сил (см. статью «Расчет железобетонной балки»).

06-05-2014: Игорь

Еще раз добрый вечер.Если не путаю грунт дает осадку год а тут песок уплотненный для ширины пролета 3.6 м. толщина плиты соответственно 120 мм а для 120 мм это предполагает армирование в одну сетку. насколько я понимаю поперечная д.10 продольная д. 8 с шагом 200*250 мм нижний защитный слой без бетонной подготовки 40-60 мм. Просто арматура халявная поэтому д.16 мм. а по нему сетка д.10 200*200 мм.

06-05-2014: Доктор Лом

Грунт действительно может давать усадку и даже не один год, если не был должным образом уплотнен. Если вы предполагаете, что грунт может просесть, то лучше делать плиты отдельно на каждое помещение (это предполагает более простой расчет, к тому же арматура у вас «халявная»).

По поводу плиты по профнастилу. Думаю, потребуются дополнительные опоры для профнастила опалубки. Пример расчета можете посмотреть в статье «Расчет профнастила для кровли»

06-05-2014: Игорь

Доктор Лом я извиняюсь но мне кажется у Александра возможно залить сплошную плиту толщиной 150 мм. бетон В-20-25 и запустить поперечную арматуру д. 10 мм. а продольную д. 8 мм. с шагом 200*250 мм вместо пенопласта пеноплекс а в местах защемления дополнительно верхние прутки арматуры Извините если ошибаюсь.

06-05-2014: Доктор Лом

Это пусть Александр сам решает, как ему лучше.

07-05-2014: Александр. Новосиб.

Всем привет! Спасибо за внимание, обратную связь! Доктор Лом! Из вышесказанного получается что у меня неупругое основание и грунт все же просядет, а значит получится воздушная прослойка + пенопласт 5 или 10 см, который сожмется в случае каких-то сил снизу (или просаживания фундамента). И вот поэтому верхнее армирование не нужно. Беспокоит толщина в 20см с нижним армированием…… А если там где горбинка оставить толщину плиты в 9 см. Это страшно? Я начинаю паниковать!

07-05-2014: Доктор Лом

Александр, я вам привел необходимые источники для расчетов, но если вас так пугают расчеты, то не усложняйте себе жизнь. Просто сделайте другую конструкцию пола, вариантов — масса, еще и на арматуре сэкономите.

06-08-2014: Александр

добрый день Доктор Лом. Подскажите пожалуйста только очень прошу без ссылок на ваши стать и расчеты, я многое из них уже прочел но с математикой и точными науками у меня проблема еще со школы. Поэтому как не пытался освоить ваш матерьял результат неважный так как времени сесть и досконально все изучить не хватает а кусками и урывками не получается забываю что читал и считал ранее. Сам всю жизнь имел дело с деревом там мне многое понятно. Сейчас наконец решил построить себе дом. с Фундаментом определился будет ленточный 300мм шириной. со схемой армирования тоже. Так как у меня грунтовая вода слишком близко а финансы ограничены то дом будет без подвала. Чтобы не гнили балки да и шочется сделать в дальнейшем теплые полы решил весь первые этаж перекрыть плитой.ее размер будет 12200 мм х 9200 мм.

лента фундамента будет с перегородками самый большой размер прямоугольника по осям будет 4450 х 4700мм. Толщину плиты решил сделать везде одинаковую 150 мм. А вот дальше у меня Куча вопросов на которые я не могу найти правильные ответы.

Вот здесь я и прошу Вашей помощи.

1. Хочу сделать армирование с шагом 200 х 200 мм — Арматурой д 10. Как я понял из вашего примера «Пример расчета квадратной монолитной железобетонной плиты с опиранием по контуру.» этого достаточно даже если сверху будет стяжка теплого пола 100 мм толщиной. Но вот тут первый тупик у меня — достаточно ли одной нижней сетки армирования с защитным слоем бетона 50 мм или нужно дополнительно армировать еще верхней сеткой? если Да то чем делать верхнюю сетку армирования и какой защитный слой бетона необходим для нее.

2. И второй очень важный для меня вопрос это можно ли залить такую плиту целиком монолитно или при заливке ее разделить рубероидом на две или четыре части сделать как бы компенсационные- деформационные швы так как не знаю как поведет себя плита такого размера не будет ли она слишком напряжена. первую зиму она будет стоять без сруба.

3. Марку бетона хочу брать 300 и заливать с миксера. Сперва отлить фундамент оставив выпуска вертикальной арматуры для плиты потом дней через 20 уже саму плиту. Такой промежуток времени достаточен или его лучше увеличить или вообще лучше все заливать за один раз?

Очень жду вашего ответа. буду очень признателен на простые Ваши советы так как фундамент для меня очень важно построить правильно и надежно но сам я к сожалению не в состоянии его рассчитать а сделать троекратный запас к сожалению нет финансовой возможности а то бы пустил везде арматурную сетку из двенадцатой арматуры в два слоя и плиту на 200 залил.

Жду ответа заранее благодарен.

08-08-2014: Доктор Лом

Думаю, вам будет лучше обратиться в проектную организацию по поводу проектирования фундамента и плиты перекрытия по фундаменту. Это будет надежнее, быстрее и возможно дешевле. Теперь непосредственно по плите.

1. Если плита будет заливаться по несъемной опалубке, то в 50 мм защитного слоя бетона нет необходимости. Если плита будет заливаться по уплотненному грунту, то нет необходимости в таком мощном армировании. Если плиты будут опираться на всю ширину фундамента (на половину ширины смежные плиты), то желательно сделать верхнее армирование на приопорных участках (по контурам плит), толщина защитного слоя для верхнего армирования не менее 15-20 мм.

2. Если вы собираетесь делать одну плиту, то ее нужно рассчитывать как несколько двухпролетных (возможно трехпролетных) балок и тогда верхнее армирование на промежуточных опорах обязательно, но опять же при условии, что плита не опирается на грунт. Если это будут отдельные плиты на каждое помещение, то они могут быть рассчитаны методом, приведенным в данной статье.

3. Чисто технологически проще залить сначала фундамент, потом плиты. Технологический перерыв зависит от различных факторов, но в целом 2 недель будет достаточно. Если бетонировать одновременно и фундамент и плиту, то это уже совсем другая конструкция и совсем другой расчет.

08-08-2014: Александр

Доктор Лом.Спасибо за ответ.Хотел бы подытожить. Плиту и фундамент буду лить отдельно.Плита будет в съемной опалубке. чтобы выставить защитный слой снизу арматуры уже купил пластиковые стулья фиксаторы ими можно сделать зазор 35 мм или 50 мм Какой посоветуете?

Во всей ленте Вертикальная арматура будет выступать над лентой а 800 мм и эти хвосты загну в сторону плиты и они будут как бы второй слой армирования правда шаг у них будет 300 мм это по наружным стенам а на внутренних стенах отогну через одну в разные пролеты и шаг получится между ними уже 600 мм. Поэтому дума нужно добавить еще будет арматуры чтобы шаг был как и в нижней сетке 200 мм.

Как вы считаете такой вариант возможен? и хватит ли длинны 800 мм или нужно увеличить длину верхнего армирования по краям плиты и над средними опорами?

И самое главное Достаточно ли арматуры д 10 с шагом 200 мм и нужны ли компенсационные швы то есть нужно ли делить плиту размером 12200 х 9200 мм на две плиты 6000 х 9200 мм или на четыре плиты размером 3000 х 4600 мм

08-08-2014: Доктор Лом

Если опалубка будет съемной, то 35 мм вполне достаточно для нижнего армирования, можно и меньше. Верхнее армирование плит не должно быть связано с фундаментом. Если вы будете отгибать арматуру, выходящую из фундамента, то у вас будет подобие плиты с жестким защемлением на опорах, что требует другого расчета. В принципе выпуски арматуры из фундамента вообще можно не делать, никуда ваша плита не уедет. А если выпуски и делать, то только для ограничения движения плиты.

Длины 0.8 м с шагом 200 мм для верхней арматуры хватит, если вы будете делать 4 плиты.

11-08-2014: Александр

Спасибо. Теперь вроде все более-менее понятно. Выпуски из фундамента значит делать не буду это мне облегчит процесс заливки ленты.

Армирование нижнее защитный слой 35 мм.

Остался один последний непонятный мне момент. Могу ли я залить плиту 12000 х 9100 мм поверх ленты за один раз не деля ее все же на более мелкие плиты так как технически мне удобнее залить одну единую плиту. над промежуточными опорами соответственно сделаю дополнительно верхнее армирование с запуском в плиту минимум 800 мм и по наружным стенам фундамента точнее минимум 800 мм везде с шагом 200 мм.

Могу ли залить плиту целиком?

11-08-2014: Доктор Лом

Если будете делать сплошную плиту, то над средними опорами верхнее армирование делается приблизительно на 0.25 длины пролета, но так как у вас пролеты (судя по всему) не одинаковые, то лучше увеличить длину армирования.

Фундамент дома – это основная несущая конструкция строения.

Проводя работы по строительству, необходимо соблюдать все технические требования и рекомендации, ведь от этого будет зависеть долговечность вашего строения. Сооружение ленточного основания обычно проводят на первом или цокольном этаже, располагая монолитную плиту. Конструкция такого основания позволяет усилить его прочность путем равномерного распределения нагрузок. Монолит в таком варианте строения выполняет роль пола первого этажа. Для того чтобы расположить возводят ленточное основание с сечением 300х350х400 мм. Указанное сечение рекомендуется принимать для всех несущих стен. Поверх монолитных плит строится первый этаж.

Устройство ленточного с монолитной плитой значительно усиливает прочность основания возводимого строения.

Конструкция ленточного типа

Ленточный представляет собой железобетонную полосу по периметру будущего строения. Лента закладывается под все наружные стены с одинаковым сечением по всему периметру.

Ленточный можно возводить из бетонных блоков или путем монолитного бетонирования.

Ленточное основание может быть:

  • монолитным;
  • сборным.

Монолитный ленточный выполняется на строительной площадке путем заливки бетона в построенную опалубку.

Сборный ленточный представляет собой строение из готовых железобетонных блоков. Блоки изготавливают на специализированных заводах. Существенные недостатки сборной конструкции – это транспортировка, разгрузка и размещение. Нужно использовать специальную технику и подъемный кран.

Ленточный классифицируют по величине нагрузки:

  • заглубленный;
  • мелкозаглубленный.

Заглубленный и мелкозаглубленный выполняют в виде горизонтальной жб рамы по всему периметру строения. Такое расположение бетонного основания позволяет обеспечить устойчивость дома на пучинистых и слабопучинистых грунтах. Применяя такой вид, максимально придерживаются соотношения прочности и экономичности.

Монтаж бетонных блоков осуществляется при помощи специально техники.

Для легких по конструкции домов, которые строят из дерева, пенобетона, небольших кирпичей либо каркасные, применяют мелкозаглубленный. Используют такой вид на слабопучинистом грунте. Мелкозаглубленный закладывается в глубину примерно на 50-70 см.

Тяжелые здания с громоздкими перекрытиями строят на заглубленном. Применяется такой вид на пучинистых грунтах, а также если в доме планируется устроить цокольный этаж, например, для гаража. Заглубляется фундамент на 20-30 см ниже промерзания грунта. Выбирая такую конструкцию, следует принимать во внимание, что расход материалов на его возведение будет больше.

Расчет проводится архитектором, который разрабатывает весь проект в целом. Самостоятельно такой расчет сделать очень сложно, поэтому лучше довериться профессионалам. Ненадежный расчет в будущем потребует постоянные восстановительные работы, а в худшем случае дом может разрушиться.

К основным расчетам относят:

  • определение размеров в плане;
  • расчет средней осадки;
  • расчет крена;
  • расчет на продавливание;
  • расчет по деформированной схеме.

Устройство монолитной конструкции

Схема устройства.

Плиту под фундамент относят к монолитным основаниям, она закладывается по всей площади строения. Монолитность получается путем заливки раствора бетона в подготовленную опалубку. Основное свойство заключается в снижении давления постройки на грунт. Это обеспечивает устойчивость.

Для того чтобы соорудить конструкцию, учитывают условия защиты от локальных деформаций, движения грунта при смене температур. Ваше строение будет располагаться на «плавающей» плите.

Основным требованием является соблюдение ее толщины, структуры, гидроизоляции и дополнительного утепления.

Гидроизоляция предназначена для защиты основания от влаги. Рекомендуется защищать конструкцию со всех сторон. В нижней части при помощи рулонного материала во время возведения опалубки. Чаще всего применяется битумно-полимерные строительные материалы, которые раскатывают по подушке из песка. При раскатке рулона оставляют запасы для гидроизоляции с торцовых сторон. Боковые стороны защищают оставленными запасами, а также с помощью обмазочных материалов. Поверх наносят защитный напыляемый или обмазочный материал.

Состав работ

Бетонирование следует выполнять бетонной смесью марки М300.

Перечень работ, проводимых в ходе возведения заключается в следующей последовательности. В первую очередь проводят геодезические работы. Определяются оси будущего строения. После их проведения приступают к земельным работам. Для того чтобы соорудить монолитную плиту под фундамент, снимают растительный слой грунта на глубину 300 мм. Вывоз грунта не проводится.

На дно подготовленного котлована настилают геотекстиль, чтобы грунт не смешивался с песком. Для основания ленты подготавливают песчано-щебневую подушку толщиной 200 мм. Основание проливают водой и уплотняют. По проекту закладывают трубы водопроводной системы и канализации. Монтируют опалубку, используя деревянные щиты.

Под монолит подготавливают песчанно-щебневую подушку толщиной примерно 300-400 мм. Монтируют двухрядный каркас. Рекомендуется применять арматуру диаметром 12 мм. Перед заливкой контролируется уровень. Заливка осуществляется с использованием бетона марки М300. Для увеличения прочности и исключения образования пустот в монолите используют глубинные вибраторы. По окончании застывания конструкции убирают опалубку.

Применение ленточного чаще всего необходимо для придания более надежной опоры сооружения. Отличительной особенностью возведения такого фундамента является выкапывание котлована. Расход материала на возведение больше в сравнении с ленточным видом. Затраты естественно больше, но при этом, возводя ленточный фундамент с монолитной плитой, экономят на черновом поле. Для того чтобы увеличить гидроизоляцию, после застывания бетона поверх наносится специальная мастика на основе смолы.

Армирование

Основание постройки воспринимает различные характеры нагрузок. Для того чтобы нагрузки не разрушали бетонное основание, важным этапом в строительстве является армирование конструкции. Армированная жб конструкция может выдерживает гораздо большие механические усилия. Технология армирования заключаются в следующей последовательности работ.

Для устройства армирующего каркаса используют арматуру сечением 12 мм.

  1. Подготавливают армирующие прутья диаметром 12-16 мм. Больший диаметр принимается при больших нагрузках. Чаще всего для армирования используют арматуру диаметром 12 мм.
  2. Из прутьев изготавливают две сетки, которые между собой соединяются перемычками. Длина перемычек зависит от толщины. Шаг сетки из арматуры выбирается примерно 300-400 мм. Выбор зависит от проектного решения: чем тяжелее железобетонная конструкция, тем меньше шаг сетки.
  3. Для соединения прутьев между собой и присоединения перемычек используют сварочный аппарат или вязальный станок. Вязальный станок соединяет прутья сетки при помощи стальной проволоки.
  4. Каркас армирования не должен опираться на грунт, для этого его укладывают поверх подставок. Можно использовать кирпичи, пеноблоки и так далее. Расстояние до грунта должно составлять не менее 50 мм.
  5. В процессе армирования конструкции можно использовать прутья арматуры диаметром 8 мм. Используются такая арматура в перемычках между сетками. Железобетонная конструкция от этого не потеряет своих характеристик.
  6. Прежде чем армировать и бетонировать, проверьте сеть коммуникаций.
  7. Армирование можно считать законченным, если собраны, размещены сетки и при этом закреплены для исключения смещения. Только после этого можно проводить бетонирование.

Достоинства и недостатки

Выбрав форму и разметив площадку под будущее строение, необходимо знать о достоинствах и недостатках такого основания.

Основой любого строения является фундамент. При строительстве могут использоваться различные варианты:

  • столбчатые;
  • ленточные;
  • плитные.

Для строительства одноэтажных зданий чаще всего используется возведение ленточного вида фундамента . Главное преимущество этого варианта в том, что его закладка выполняется на глубину до 80 см. основание фундамента имеет большую толщину, что позволяет использовать их для строительства помещений с толстыми стенами.

Прежде чем приступить к строительству важно подготовить проект с точным обозначением плана будущего перекрытия. Самым надежным видом перекрытия ленточного фундамента является бетонное, но сегодня существуют и другие варианты, которые подбираются исходя из нагрузок, которые появляются в процессе эксплуатации здания. Так, перекрытия могут быть:

  • балочные;
  • безбалочные.

Последний вариант предусматривает использование плиты или системы плит уложенных вплотную. Перекрытие ленточного фундамента одновременно служит несущей и ограждающей конструкцией. Различаются они по технологии производства:

  • сборные;
  • монолитные;
  • сборно-монолитные.

В первом случае нашими специалистами используются железобетонные пустотелые плиты строго заводского производства. Выбор панелей зависит от несущей способности и ширины пролета. Главные преимущества перекрытия — высокая прочность, полная готовность к монтажу, технологичность и огнестойкость. Для выполнения монтажа требуется наличие специального транспорта, что обеспечивает некоторые неудобства.

При возведении монолитного перекрытия ленточного фундамента отсутствует необходимость в использовании специальной техники, что приводит к приличной экономии средств. Главное преимущество заключается в том, что после выполнения монтажа полностью отсутствуют швы.

Перекрытие выполняется путем заливки бетона в опалубку, которая может быть несъемной или съемной. Преимущество съемной опалубки в том, что она может использоваться неограниченное количество раз, что приводит к экономии проведения работы. Согласно технологии сразу после укладки опалубки выполняется укладка арматуры и только после этого заливается бетон. Недостатком является продолжительность перерыва между работами, связанно это с тем, что бетон должен застыть и приобрести требуемую прочность. На это требуется не менее 28 дней.

Сборно-монолитное перекрытие ленточного фундамента под дом отлично сочетает в себе преимущества первых двух вариантов перекрытий. Благодаря именно этому рассматриваемая технология пользуется наибольшим спросом и востребованностью среди строителей.

Монтаж ленточного фундамента с плитой перекрытия выполняется без использования специальной техники, благодаря чему существенно повышается экономия. Готовое основание отличается высокой степенью теплоизоляции. Самое главное преимущество, что на проведение работ требуется минимум времени. Поэтому если у вас возникнет необходимость в возведении, обращайтесь в нашу компанию и мы силами опытных специалистов выполним работу качественно и с соблюдением всех технологических процессов, что положительно скажется на качестве и долговечности готового перекрытия.

Компания «Проект» принимает заказы на проведение монтажа ленточного фундамента с плитой перекрытия не только по Москве, но и в Подмосковье. Сразу после поступления заявки наши специалисты приедут к вам на строительный участок, где после ознакомления с объемом и сложностью работы будет оговорена стоимость услуги. Отметим, что наши расценки относительно не высокие, что также позволит вам немного сэкономить на проведении строительных работ.

Преимуществ, которые вы получите, если обратитесь к нам огромное множество, но самое основное заключаются в том, что работа будет выполнена точно в оговоренные сроки и при этом профессионально.

Где применяется ленточный фундамент? – Firstlawcomic.com

Где используется ленточный фундамент?

Ленточные фундаменты обычно используются в качестве фундаментов несущих стен. Фундамент обычно в два раза шире несущей стены, а иногда даже шире. Ширина, а также тип армирования зависят от несущей способности грунта основания.

Является ли ленточный фундамент глубоким фундаментом?

Ленточные фундаменты представляют собой непрерывную полосу бетона, которая используется для распределения веса несущей стены по площади грунта.Если обнаружится, что грунт с более высоким SBC расположен немного глубже, будет использован глубокий ленточный фундамент.

Чем отличается ленточный фундамент от блочного?

В чем разница между плитным фундаментом, ленточным фундаментом и плитным фундаментом? Подкладочный фундамент относится к фундаменту, который предназначен для выдерживания сосредоточенных нагрузок от одной точечной нагрузки, такой как несущие колонны. Ленточный фундамент используется для поддержки линии нагрузок, например, несущих стен.

Насколько глубок ленточный фундамент?

Толщина фундаментов должна быть не менее 200 мм и обычно изготавливается только из массивного бетона, т.е. нет армирования. Глубина от уровня земли до основания фундамента должна быть не менее 300 мм или до скалы, в зависимости от того, что произойдет раньше, что обеспечивает минимум 100 мм покрытия земли до подушки.

В каких случаях следует использовать ленточный фундамент?

Ленточный фундамент

– один из наиболее часто используемых фундаментов. Как правило, они используются для грунта с хорошей несущей способностью грунта.Ленточные фундаменты предназначены для сооружений с относительно небольшой нагрузкой, например, жилых домов малой и средней этажности.

Какие существуют типы фундаментов?

Типы фундаментов:

  • Стеновой/ленточный фундамент.
  • Распорные фундаменты.
  • Изолированные фундаменты.
  • Ступенчатые фундаменты.
  • Фундаменты комбинированные.
  • Наклонные фундаменты.
  • Матовый или плотный фундамент.
  • Фундаменты ленточные.

Какой ширины должен быть фундамент?

Ширина фундамента может варьироваться в зависимости от конструкции, места и условий.В соответствии с нормами, как правило, одноэтажные здания с фундаментами на ненарушенной почве с LBV от 1500 до 4000 должны иметь минимальную ширину 12 дюймов. Для двухэтажных зданий требуется фундамент шириной не менее 15 дюймов для грунта 1500 LV.

Нужна ли арматура для ленточных фундаментов?

Широкие ленточные фундаменты обычно требуют усиления. Там, где есть более высокие локальные нагрузки, такие как колонны, можно использовать фундаментные плиты.

Что является лучшим описанием ленточного фундамента?

Ленточный фундамент: Это компонент мелкозаглубленного фундамента, который распределяет вес несущей стены по площади земли.Его также называют стеновым основанием. 2. Фундамент распространения:

Как лучше использовать ленточный фундамент?

(или ленточные фундаменты) представляют собой тип мелкозаглубленного фундамента, который используется для обеспечения непрерывной ровной (или иногда ступенчатой) полосы поддержки линейной конструкции, такой как стена или близко расположенные ряды колонн, построенных по центру над ними. могут использоваться для большинства грунтов, но наиболее подходят для грунтов с относительно хорошей несущей способностью.

В чем разница между краевыми балками и ленточными фундаментами?

Ленточные фундаменты также называются «краевыми балками».Фундаментная плита требует двух отдельных заливок бетона. Его можно использовать только на сайтах классов A и S. Преимущества плит фундамента в том, что они: не требуют внутренних балок. Материал наполнителя обычно удерживается на внешних стенах.

Какой фундамент используется в мелкозаглубленном фундаменте?

1. Ленточный фундамент: Компонент мелкозаглубленного фундамента, распределяющий вес несущей стены по площади грунта. Его также называют стеновым основанием. 2. Фундамент распространения:

Какие бывают виды ленточного фундамента?

Различные типы мелкозаглубленных фундаментов.Различают следующие типы мелкозаглубленного фундамента: Ленточный фундамент. Распространенный или изолированный фундамент. Комбинированный фундамент Ленточный или консольный фундамент.

Что такое бетонный ленточный фундамент?

Ленточный фундамент – это фундамент, в котором непрерывная полоса бетона укладывается под несущими стенами. Он равномерно распределяет вес несущей стены по всей площади грунта. Фундамент может быть выполнен как из простого бетона, так и из железобетона.

Что такое ленточный фундамент?

Ленточные фундаменты (или ленточные фундаменты) представляют собой тип мелкозаглубленного фундамента, который используется для обеспечения непрерывной ровной (или иногда ступенчатой) полосы поддержки линейной конструкции, такой как стена или близко расположенные ряды колонн, построенных по центру над ними. .Ленточные фундаменты можно использовать для большинства грунтов,… 8 ноя 2019

Что такое бетонные основания?

Бетонные фундаменты Фундаменты являются важной частью конструкции фундамента. Обычно они изготавливаются из бетона с армирующей арматурой, которая заливается в выкопанную траншею. Целью фундаментов является поддержка фундамента и предотвращение оседания.

Какие существуют типы плотного фундамента?

Махадев Десаи — основатель и генеральный директор Гарпедии.com и SDCPL, ведущая консалтинговая фирма по дизайну, имеющая сильное присутствие в стране. Он имеет степень в области гражданского строительства (BE) и права (LLB) и имеет богатый 45-летний опыт работы. Помимо того, что он является главным редактором, он также является наставником команды GharPedia. Он связан со многими профессиональными организациями. Он также является соучредителем 1mnt.in — первого в отрасли программного обеспечения для выставления счетов подрядчикам. Он ненасытный читатель, отредактировал 4 книги и является пионером движения чтения книг в Гуджарате, Индия.

Этот пост также доступен в: हिन्दी (хинди)

Существует несколько типов плотного фундамента.В зависимости от конструктивной системы существует три различных типа плитного фундамента:

01.  Плита постоянной толщины, обычно называемая плитным фундаментом плоского типа.

02.  Плитно-балочный фундамент ростверка.

03.  A Сплошной фундамент ячеистого типа.

Сплошной фундамент также известен как матовый фундамент. Матовый фундамент применяют, когда несущая способность грунта (НГС) очень мала, а колонны расположены близко друг к другу.Он также используется вместо свайного фундамента, где помогает удешевить и сэкономить время строительства.

Связанный:

Необходимость свайного фундамента!
Свайный фундамент: типы и его классификация
6 основных причин выхода из строя свайного фундамента!

Ниже приведены различные типы ростверкового фундамента:

01. Плоский плитный фундамент ростверка:

Когда колонны расположены на одинаковом расстоянии и нагрузки от колонн равномерно распределены по фундаменту, в таких случаях можно проектировать ростверк. как имеющие одинаковую толщину плиты.Такой тип фундамента известен как плоская плита. Фундаментные плиты армированы двумя стальными сетками. Один размещается на нижних гранях, а другой на верхней грани.

02. Плитно-балочный фундамент:

Когда нагрузки на колонны распределены неравномерно или если фундамент представляет собой очень тяжелую конструкцию, где жесткость является основным требованием, чтобы избежать чрезмерной деформации конструкции в результате изменения нагрузки распределение на ростверке, в этом случае предусматривается плитно-балочный ростверк.В этом типе ростверка балки фундамента снабжены плоскими плитами. Балки добавляют жесткости фундаменту. Фундаментные плиты армированы еще двумя стальными сетками. Один размещается на нижней грани, а другой на верхних гранях плотного фундамента. Балки укреплены прочными скобами и стержнями, размещенными на верхней и нижней гранях.

03. Сплошной фундамент ячеистого типа:

Когда фундамент рассчитан на очень большие нагрузки и на рыхлом грунте или там, где грунт склонен к неравномерной осадке.В таком случае толщина плиты плота может превышать 1 метр. В таком случае ячеистый ростверк предпочтительнее обычного ростверка.

Фундамент этого типа состоит из двух плит, где балка строится из двух плит в обоих направлениях, образуя пустотелые ячеистые фундаменты. Эти фундаменты обладают высокой жесткостью и более экономичны, чем другие фундаменты в условиях такого типа плохого грунта (низкий SBC).

Махадев Десаи — основатель и генеральный директор Гарпедии.com и SDCPL, ведущая консалтинговая фирма по дизайну, имеющая сильное присутствие в стране. Он имеет степень в области гражданского строительства (BE) и права (LLB) и имеет богатый 45-летний опыт работы. Помимо того, что он является главным редактором, он также является наставником команды GharPedia. Он связан со многими профессиональными организациями. Он также является соучредителем 1mnt.in — первого в отрасли программного обеспечения для выставления счетов подрядчикам. Он ненасытный читатель, отредактировал 4 книги и является пионером движения чтения книг в Гуджарате, Индия.

Высокопроизводительная плотная плита — Высококачественное домостроение

Краткий обзор: Этот тип мелкозаглубленного фундамента с защитой от мороза (FPSF) использует геотермальную энергию для защиты почвы вокруг и под зданием от промерзания и вздутия.В этой статье подробно описывается сборка плота из пенополистирола, окруженного изоляционной юбкой, выходящей за пределы здания, от укладки стен ствола и противоморозной юбки до черновой обработки механических частей, заполнения пеной и отделки стен ствола из бетона . .


В течение многих лет моя компания строила обычные заливные бетонные фундаменты, всегда стараясь, чтобы они были ниже глубины промерзания (4 фута в нашем районе). Но когда мы занялись высокопроизводительным строительством и изменили способ возведения стен, наша система фундамента должна была измениться.Мы начали со стен с двойными стойками около шести лет назад и смогли соединить стены с 4-футовыми стенами. морозостойкие стены и поддерживать термический разрыв между внутренней плитой и внешней морозостойкой стеной. Но поскольку мы стремились к еще более высоким уровням производительности, мы начали рассматривать внешнюю изоляцию и сборки ферм Ларсена , которые требовали другого типа фундамента. Продолжая эту эволюцию, многие из наших клиентов стали запрашивать дома без подвалов.

В нашем стандартном высокопроизводительном доме используется несущая стена 2×6 с обшивкой Zip System и 12-дюймовым кабелем.внешней изоляции, поддерживаемой вертикально установленными двутавровыми балками. Для оптимальной работы изоляционный слой должен быть непрерывным от стен до нижней части плиты и над зданием (отдельное обсуждение). Фундамент мелкозаглубленный с защитой от мороза (FPSF) является эффективным способом справиться с подплитной частью этого. Этот подход существует уже много лет, и есть несколько готовых систем, которые могут хорошо работать.

Проблема, с которой мы столкнулись, заключалась в том, чтобы найти систему FPSF, которая работала бы с нашими различными настенными сборками.Нет двух клиентов, которые хотят одного и того же, поэтому нам нужна возможность варьировать уровень производительности системы фундамента вместе со стенами. Мы просмотрели все, поговорили с рядом поставщиков готовых систем. У некоторых были некоторые функции, которые мы хотели, но ни одна из них не затрагивала каждую базу. Мы можем быть придирчивыми, но мне приходится стоять лицом к лицу с нашими клиентами и отвечать на трудные вопросы, когда что-то не так. Принятие фундаментальной системы, которая не отвечает всем требованиям, не является вариантом.

LEAVE A REPLY

Ваш адрес email не будет опубликован. Обязательные поля помечены *
