Плита на ленточном фундаменте: можно ли и как правильно произвести монтаж + варианты обустройства пола

Монолитная плита на ленточном фундаменте

Содержание

  • Нужна ли опалубка
  • Этапы строительства монолитного ленточного фундамента
    • Земельные работы
    • Уплотнение и трамбовка
    • Устройство опалубки
    • Армирование
    • Заливка фундамента
    • Уход за бетоном
  • Гидроизоляция

Монолитный ленточный фундамент — это неразъемная конструкция из стальной арматуры и бетонной ленты. Он находится под всеми несущими стенами. Если соблюсти все правила сооружения фундамента, то конструкция будет очень прочной и надежной. Монолитная плита на ленточном фундаменте способна выдержать не только частные коттеджи, но и многоэтажные здания. Такой вид фундамента лучше применять при невысоком уровне грунтовых вод, если они находятся ниже глубины залегания конструкции. Иначе придется устраивать дренаж, а это повлечет немалые дополнительные расходы.

Ленточный фундамент по глубине залегания бывает глубокогозаглубленный либо мелкозаглубленный. Второй тип строят на слабопучнистых грунтах под легкие строения из дерева или по каркасной технологии. Такой вид фундамента должен быть не меньше 0,6 м.

Ленточный фундамент глубокого заложения используют под массивные здания. Их опускают ниже уровня промерзания почвы на 12-15 см. Основа фундамента должна опираться на плотный слой грунта. Если на данной глубине это условие не выдерживается, придется делать углубление ниже. Например, если почва промерзает на глубину 1 м, а плодородный слой находится на отместке 1,2 м, то фундамент нужно закладывать на глубину более 1,2 м.

Нужна ли опалубка

Строительство ленточного монолитного фундамента предусматривает устройство опалубки. Ее собирают из щитов, которые служат формой для бетона и предотвращают его растекание. Конечно, сооружение опалубки влечет дополнительные расходы, а также затраты времени.  Иногда на ней экономят и делают котлован под фундамент ровно по разметке, чтобы его стенки были идеально прямыми. Но такая технология не гарантирует высокую степень надежности, и насколько долговечен такой фундамент, предсказать нельзя. Чтобы набрать определенную прочность, нужна вода, а без опалубки влага частично впитывается в окружающий грунт. Это скажется на качестве конструкции, и в худшем случае, он будет крошиться.

При устойчивых грунтах такие фундаменты  стоят много лет. Но со временем могут появиться трещинки или бетон начнет крошиться. Другой недостаток фундамента, выполненного без опалубки — неровная геометрия. Для снижения теплопотерь его утепляют  плитами пенополистирола или пенопластом, но неровная поверхность приводит к тому, что сделать утепление будет гораздо сложнее.

Аналогичная ситуация и с гидроизоляцией, пленку очень трудно прикрепить на неровный пористый бетон.

Важно! С точки зрения специалиста фундамент без устройства опалубки годиться только под сарай или гараж.

Этапы строительства монолитного ленточного фундамента

Технология работы как залить монолитную плиту на ленточный фундамент состоит из следующих этапов:

  • земельные работы;
  • уплотнение и трамбовка;
  • устройство опалубки;
  • вязка арматуры;
  • бетонирование;
  • уход за бетоном.

Подробно рассмотрим каждый из этапов.

Земельные работы

Перед началом земельных работ проводят исследование грунта и замеряют уровни промерзания и расположения плодородной почвы, глубину залегания грунтовых вод, пучинистость почвы и т. д.

Важно! Если позволяет грунт и дом планируется одноэтажный, то можно ограничиться сооружением мелкозаглубленного ленточного фундамента с монолитной плитой.

Объем земельной работы зависит от того, будет ли подвал в доме или нет. Если нет, то грунт нужно будет выкапывать только на глубину ленты, а по ширине — с запасом на толщину опалубки. Для деревянных досок необходимы распорки, которые будут их поддерживать и не дадут упасть.

Если планируется строить подвал, тогда следует вынимать весь грунт. Размер котлована обычно больше на 2- 5 м, чем габариты фундамента, так как  нужен запас для щитов опалубки.

Для организации котлована больших размеров лучше нанять специальную технику, так как это решение будет оптимальным по стоимости и скорости работ.

Плодородный слой выкладывают по огороду или саду отдельно. Остальную почву нужно свалить в кучу, так как часть ее впоследствии пригодится для засыпки, а лишнее нужно будет вывезти.

Уплотнение и трамбовка

Дно котлована необходимо разровнять и уплотнить. Так как экскаватор не может обеспечить одинаковую глубину на всей поверхности ямы, все неровные места обязательно ровняются путем подсыпания земли и трамбовкой поверхности виброплитой. Это нужно для того, чтобы фундамент мог выдерживать нагрузку в любой точке, иначе из-за неравномерной поддержки грунта на нем могут появиться трещины.

Чтобы качественно и быстро выровнять дно котлована, можно посыпать его песком, увлажнить и утрамбовать виброплитой. Она в состоянии уплотнить песок на глубину 14- 20 см, именно такой слой можно насыпать и утрамбовать за один раз.

Если по проекту требуется песчано- щебеночная подушка, то сверху уплотненного песка насыпают щебень фракцией 25- 55 мм. Он утрамбовывается аналогично. Таким образом, грунт не только выравнивают, а еще и уплотняют. Плита вбивает камни в почву на глубину до 0,5 м.

Устройство опалубки

Для устройства опалубки берут деревянные толстые доски или низкосортную фанеру. В продаже есть фанера для опалубок, с одной стороны она заламинирована, поэтому используется такой материал не один раз.

Деревянные или фанерные щиты закрепляют продольными или поперечными брусьями, выставляют их по ленточной разметке и закрепляют с обеих сторон распорками. Они не дадут опалубке рассыпаться или сместиться в процессе заливки бетона.

Армирование

На ленточный фундамент из-за большой длины и малой ширины, оказывают воздействия силы, которые могут разломить его поперек. Чтобы этого избежать, используют ребристую арматуру размером от 1 см в диаметре. Если устройство подвала не предусматривается, то обычно хватает двух армирующих слоев: верхнего и нижнего.

В каждом месте соединения арматуры ее связывают проволокой. Делается это вручную или с помощью вязальных пистолетов. Иногда соединение арматуры производят сваркой, так как это значительно ускоряет процесс, но тогда сцепление получается жестким. Вязка проволокой обеспечивает арматуре некоторую свободу движения и тем самым компенсирует действия деформирующие фундамент.

Если при армировании монолитной плиты ленточного фундамента связка прутьев сделана сваркой, то первыми разрушаются именно эти места.

В процессе армирования делают закладку отверстий для будущего здания, через которые будут проходить коммуникации. Если вовремя не вспомнить об этом, то впоследствии придется разрушать монолит, что снизит его качество.

Заливка фундамента

При возведении фундамента для дома, лучше купить готовый бетон, тогда заливочные работы займут всего день. Если все же вы хотите сделать смесь самостоятельно, то вам потребуется бетономешалка.

После заливки бетонную массу подвергают вибрации с помощью специальных вибраторов. Это нужно для того чтобы удалить все пустоты из бетона и сделать его более однородным. Тогда его прочность увеличится, и улучшатся морозостойкие характеристики.

Важно! При заливке бетонной массы из машины, необходимо установить дополнительные желоба, так как высота падения не должна быть более 1,5 м. В противном случае, падая с высоты, бетон расслоиться.

Уход за бетоном

Различные температурные режимы оказывают соответствующее воздействие на бетон:

  • если работа ведется в жаркую погоду, ленту лучше накрыть пленкой, чтобы влага не испарялась слишком быстро и верхняя часть фундамента не пересохла;
  • если температура окружающей среды составляет около 19°С, то уже через трое суток бетон окрепнет на 50%; а еще через сутки опалубку можно будет снять и приступать к следующему этапу работ;
  • при температуре ниже 19°С ждать застывания бетона придется дольше; а если температура 5°С и ниже, то бетон уже не будет схватываться, тогда его придется подогревать.

Гидроизоляция

Если вы хотите защитить фундамент от влаги, необходимо дополнительно уложить гидроизоляционный слой. В качестве него часто выступает пленка, желательно без швов, так как именно в этом месте она быстрее всего рвется. Если заниматься гидроизоляцией уже готового фундамента, в этом случае его обмазывают битумом и приклеивают пленку. Для защиты от влаги также используют глину или полимерный состав.

Таким образом, монолитный ленточный фундамент получается очень прочным и имеет длительный срок эксплуатации. Ведь основа дома в строительстве имеет ключевое значение. Плюсом этого типа фундамента является то, что он не имеет каких-либо ограничений по форме и подойдет для любого фигурного сооружения. Монолитный ленточный фундамент обладает высокой несущей мощностью, поэтому на нем можно строить дома из любых тяжелых стройматериалов в несколько этажей.

  • Строим дом из пеноблоков своими руками
  • Плавающий фундамент
  • Опалубка для фундамента своими руками
  • Фундамент под печь в баню

инструкция по этапам, применение, особенности процесса

Содержание

  • Сбор информации и подготовка
  • Сведения прикладного характера
  • Область применения
  • Начальные этапы
  • Основная процедура

При планировании фундамента под дом, преимущественно выбирается вариант, когда используется монолитная плита на ленточном фундаменте.

Данное основание наиболее предпочтительно по сравнению с другими видами фундаментов благодаря хорошей устойчивости на нестабильных грунтах. Этот вид базиса равномерно переносит нагрузку от стен здания и давит всей своей площадью на грунт.

к содержанию ↑

Сбор информации и подготовка

Чтобы избежать непоправимых ошибок, исполнение работ должно быть обдуманным, а подход к процессу серьезным и взвешенным. Дом начинается с фундамента и чтобы он был надежным необходимо разбираться в деталях.

Любое строительство начинается с широкомасштабных подготовительных работ. Тем более, когда речь идет об основании под будущее здание. Мелочей здесь нет и начинать следует с обследования площадки, то есть качественных характеристик грунтов.

Принцип устройства фундамента

Данный вид базиса тем и хорош, что используется в районах, где подземные воды близки к поверхности, грунты торфяные и «плывут». Но, тем не менее, геодезическое исследование обязательно, поскольку даст возможность спланировать не только в целом фундамент под дом, но и поможет в расчетах с определением технических параметров основания, обустройстве гидроизоляции или отказа от нее и пр.

к содержанию ↑

Сведения прикладного характера

Вот один из вариантов для торфяных почв. Пошаговая инструкция этапов:

  1. Снимается метровый слой торфа и таким образом готовится котлован.
  2. Выравнивается дно с допустимой разницей 3-5 см.
  3. На дно укладывается песок, увлажняется и утрамбовывается.
  4. На подготовленную «подушку» укладывается геотекстиль.
  5. Следующий пласт состоит из щебенки, который также уплотняется трамбовкой.
  6. Устанавливается опалубочная конструкция, обязательная при монолитных основаниях.
  7. Сваривается и устанавливается арматура для создания гидроизоляционного барьера.
  8. Скелет арматуры выставляется в два уровня: нижний на растяжение, верхний на стяжку.
  9. Заливается бетонная смесь, с помощью виброинструмента утрамбовывается путем удаления пузырьков воздуха из бетона.
  10. Поверхность разглаживается и оставляется просыхать.
  11. Плита готова и через 2-3 недели снимается опалубка.
  12. Если работы по возведению стен переносятся на весну, фундамент в зиму закрывается рубероидом, опалубка остается.

Следующее описание рассчитано на грунты разной рыхлости и промерзания, можно назвать это общим планом действий.

После того как вырыт котлован необходимо продолжить работы по подчистке дна котлована. Сделать это можно как вручную (при помощи лопаты) допустимой погрешностью в пять см, так и с привлечением спецтехники (миниэкскаватор), которая оборудована ковшом без зубьев (планировочный ковш) с использованием лазерного нивелира выравнивается дно будущего основания под монолитную плиту.

Далее на «разглаженное» дно необходимо залить бетонную подготовку. Для этого используется низкомарочный бетон, пласт которого равен порядка 10 см. Это поможет снизить погрешность по горизонту основания.

Далее на подбетонку наносится подбетонный праймер. Проще говоря, слой, который улучшит адгезию (сцепление) следующих пластов битумной гидроизоляции.

Технология укладки следующая. На битумный праймер заполняется двухслойная гидроизоляция. Один слой гидроизоляции идет вдоль, другой – поперек плоскости монолита.

Обязательной является опалубка, без которой залить монолитный фундамент невозможно. Наиболее подходящим материалом для этого является ламинированная фанера.

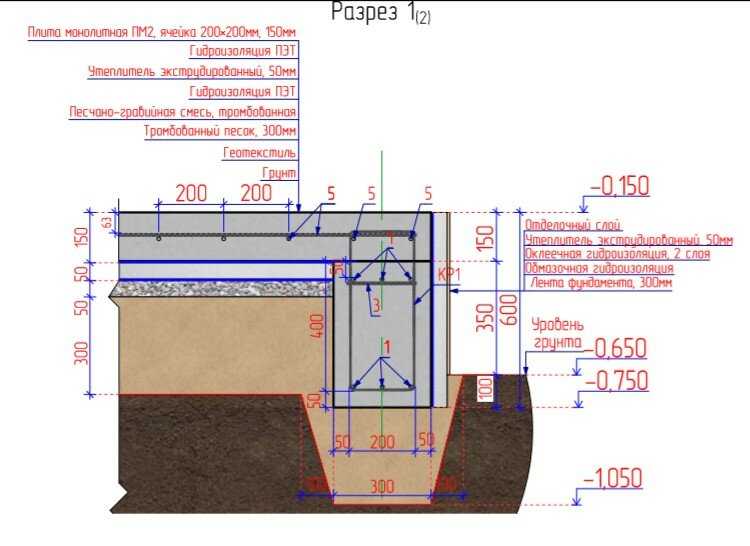

Монолитная плита на ленточном фундаменте имеет особенность в том, что ленты в таком основании предусмотрены для тех мест, где не предполагается большая нагрузка, то есть речь идет о пристройках различных террас, лестниц, веранд, крыльца.

Используется при таком устройстве основание классическое армирование. Что это значит? Оно представляет собой процесс армирования двумя сетками. Нижняя предназначена для растяжения, верхняя – на сжатие.

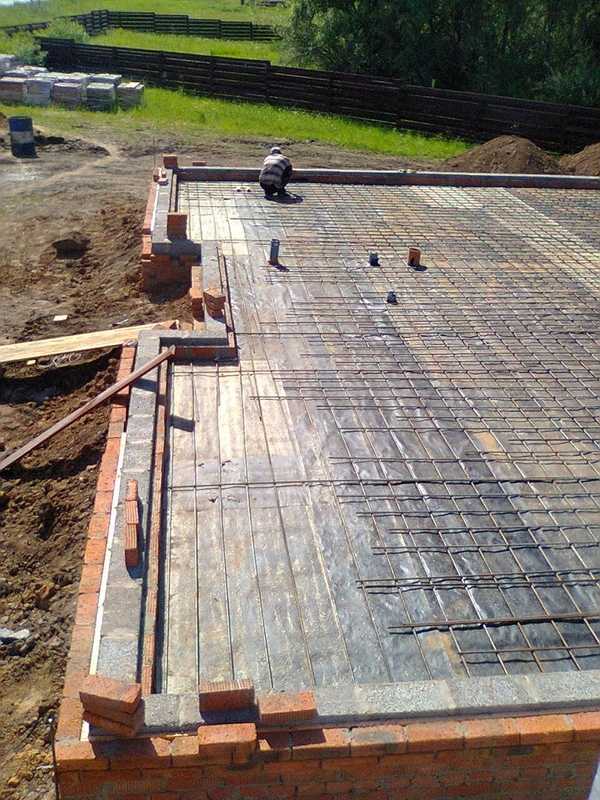

После готовности гидроизоляции и установки опалубки вяжется нижняя сетка. Нижний слой арматуры устанавливается на специальные подставки. На конечной стадии заливается бетон, который обязательно надо «утрамбовывать при помощи вибро» данная процедура позволит удалить пузырьки воздуха из бетонной смеси и сделает монолит более качественным и крепким.

Так, в общих чертах выглядит устройство монолитной плиты.

Монолитно-ленточное основание

к содержанию ↑

Область применения

Довольно часто перестраховываясь для возведения дома, выбирается именно монолитная плита на ленточном фундаменте. Данный базис является универсальным в плане стойкости, как на прочных грунтах, так и на тех, которые имеют близость к поверхности подземных вод или торфяной состав почвы. Перечислить можно следующие аспекты, которые подвигают к выбору именно этого основания:

  • планируемый дом будет иметь значительный вес за счет используемых материалов или большой этажности,
  • сыпучие или «плавающие» грунты,
  • неравномерность почвы на сжимаемость,
  • высокий уровень талых вод и близость подземных к поверхности будущей строительной площадке.

Строительство именно такого фундамента обусловлено целым рядом положительных моментов:

  • монолитная плита на ленточном фундаменте способна компенсировать вертикальные и горизонтальные смещения почвы,
  • сооружение очень просто в проектировании и универсально для всех строений на любых грунтах,
  • возможность сооружения цокольного этажа, не подверженного воздействию воды.

к содержанию ↑

Начальные этапы

Теперь более подробно о монолитной конструкции. Она чаще всего предпочтительна, поскольку однозначно более прочная, чем сборные варианты. Для сведения, все имеющиеся небоскребы строятся именно на монолитном фундаменте, так что такая основа под собственный дом – самое то. Фундамент может быть малозаглубленным и заглубленным – все зависит от структуры почвы на стройплощадке.

Глубина котлована может достигать 1,2-1,5 метра зависит это также помимо почвы от того сколько этажей в планируемом здании. Но, тем не менее, выбирается глинозем и обустраивается «подушка». Делается она путем укладки пласта песка, который увлажняется и уплотняется, затем укладывается пласт щебня, который также утрамбовывается. Данная подсыпка, толщиной от 20 до 30 см позволит избежать капельного подсоса воды к основанию строения.

На подготовленный слой перед обустройством конструкции монолитной плиты укладывается пленка ПВХ или рубероид. Необходимо это для того, чтобы не обезвоживался раствор бетона при заливке непосредственно фундамента.

По ровному котловану размечаются углы будущего строения и заранее (в случае если такое запланировано) трубопроводы канализационных и дождевых стоков.

  • Из прочных досок на подошве котлована изготавливается опалубка. Данный каркас делается своими руками при помощи досок и ламинированных фанерных листов либо просто из досок (толщиною больше 2,5 см) и укосы по всей конструкции каркаса.

При монтаже необходимо оставлять небольшое пространство между склоном котлована и плитой основания.

Также выполняется выравнивание при помощи нивелира и проверяется на прочность до залития бетонного раствора.

Монолитное основание на ленточном фундаменте

Сооружение должно быть прочным, поскольку давление на стенки при заливке бетонной смеси будет большим. Крепление с боков должно быть особенно надежным. Лучше по окончании проверить прочность сооружения. Для этого достаточно сделать несколько ударов ногой. Надежная конструкция останется в выставленном положении, если же будут какие-то сдвиги, наклоны – каркас необходимо переделать.

к содержанию ↑

Основная процедура

  • До начала заливки бетона на подготовленную «подушку» укладывается гидроизоляционная прослойка. Это могут как современные строительные разработки, так и обычные, недорогие пленка или рубероид.
  • Устройство монолитной плиты представляет собой процесс укладки на подготовленные пласты двух уровней арматурного каркаса. Причем устанавливаются они перпендикулярно друг к другу – один вдоль, другой поперек. Это обусловлено тем, что нижний – работает на растяжение, верхний – на стяжку. Первый уровень в 5 см от подсыпки, второй в 5 см от верхней поверхности будущей плиты монолитного ленточного фундамента. В среднем плита получается толщиной 20-40 см. Хотя зависит это во многом от того какое здание будет возводиться, из каких материалов плюс «поведение» грунта.

Арматура для каркаса берется сечением 16 мм (относительная величина, поскольку арматура выбирается исходя из веса будущего строения и состояния грунта), вяжется в ячейки (20х20см) между собой обыкновенным стальным проводом.

Если в плане предусмотрено наличие трубопроводов или других магистральных линий в самой фундаментной плите, то отверстия (с учетом диаметра будущих труб) под такие магистрали делаются заранее. По окончанию прокладки зазоры между стенками фундамента и коммуникациями заделываются.

  • На заключительном этапе в подготовленную арматурную плоскость заливается бетонная смесь. Экономить на фундаменте будущего строения не нужно, лучше использовать раствор высокого класса по своей прочности. Смесь должна быть устойчивой к воздействию мороза, перепадам низких и высоких температур, иметь большую степень непроницаемости влаги. Для более качественного выполнения процедуры лучше воспользоваться бетононасосной установкой, и залить полностью весь раствор единоразово.
  • Бетон после заливки уплотняется при помощи электрического виброинструмента (для удаления пузырьков воздуха). Разглаживается по нивелиру и оставляется в опалубке до полного затвердения в единую монолитную плиту.

Следует сказать, что выбор данной конструкции основания очень хорош для самостоятельного строительства, поскольку исключает любые оплошности и промахи.

Ленточный фундамент в сравнении с изолированным плотным фундаментом

Одобрено инженером
Наша команда является полностью обученными установщиками нашей системы Passive Slab, одобренной инженерами.

Полный комплект
Мы предоставляем полный пакет услуг от проектирования и проектирования до доставки и установки.

Самый быстрый оборот
Мы гордимся тем, что обеспечиваем самый быстрый оборот в Ирландии!

Если вы не строите высотное или многоэтажное здание, выбор типа фундамента должен быть относительно простым, верно?

Если грунт не является чрезвычайно неровным или каким-то образом обычным, маловероятно, что потребуется глубокий фундамент. В большинстве случаев нагрузки также будут низкими, особенно при деревянном каркасе, поэтому остается выбор между двумя типами мелкозаглубленного фундамента; полоса и плот.

Ленточный фундамент

Наиболее традиционным является ленточный фундамент, в котором стены поддерживаются непрерывной «лентой» фундамента непосредственно под ним. Для достижения адекватных значений коэффициента теплопередачи при проектировании ленточного фундамента необходимо уделять пристальное внимание деталям с точки зрения детализации изоляции и, по возможности, обеспечивать отсутствие тепловых мостов.

Сплошные фундаменты

Сплошные фундаменты, с другой стороны, представляют собой железобетонные плиты одинаковой толщины, которые покрывают всю площадь здания. Они распределяют нагрузку конструкции по всей площади фундамента, и, как следует из названия, фундамент «плавает» по земле, как плот на воде.

Бетонная плита заливается в «чашу» изоляции, изолирующей ее от прямого контакта с землей. Края обычно непрерывны с изоляцией стены в попытке устранить мостики холода. Это особенно хорошо работает с предварительно изолированной и воздухонепроницаемой системой деревянного каркаса с закрытыми панелями.

Сплошной фундамент часто предпочтительнее ленточного фундамента в тех случаях, когда грунтовые условия плохие и велика вероятность осадки. Сплошной фундамент обеспечивает скорость и экономию средств по сравнению с меньшими затратами земляных работ и бетона.

Чем пассивная плита лучше?

Несмотря на то, что наша пассивная плита выглядит как плотный фундамент, на самом деле она сама по себе является системой, разработанной специально для ваших грунтовых условий и планировки.

Плотная конструкция обеспечивает повышенную тепловую эффективность, поскольку уровень изоляции под краем плиты остается постоянным. EPS 300 с его высокой прочностью на сжатие используется в сочетании с бетоном и сталью, а EPS 100 используется слоями для изоляции пола. В зависимости от конструкции могут быть задействованы одна или две кольцевые балки, несущие внутреннюю или внешнюю створку, например, деревянную каркасную конструкцию с наружной блочной обшивкой толщиной 100 мм.

Традиционные бетонные ленточные и ростверковые фундаменты находятся в непосредственном контакте с землей, что имеет два основных недостатка. Во-первых, через возвышающиеся стены возникают мостики холода, что приводит к значительным потерям тепла в местах примыкания пола к стене. Во-вторых, тепловая масса бетонного фундамента и пола постоянно холоднее самой постройки, что в результате оттягивает тепло от здания. Для борьбы с этим используется постоянный слой изоляции, отделяющий бетонный фундамент и пол от земли. Дополнительный слой изоляции покрывает внешний край фундамента со всех сторон. Поскольку EPS (полистирол) является отличным изолятором, потенциальные потери тепла значительно снижаются, что приводит к повышению энергоэффективности и улучшению характеристик напольного отопления.

Подходят ли мои грунтовые условия?

Система Passive Slab подходит для любых грунтовых условий; больше, чем традиционный плотный фундамент.

В системе изолированного фундамента нагрузка от стен распределяется, что позволяет возводить фундаменты в более мягких или глинистых грунтах. Это также упрощает и уменьшает конструкцию армирования во многих случаях.

Там, где почва насыпная, система может быть спроектирована как традиционный плот, при этом балки и ребра грунта встроены в плиту. В случае очень плохих грунтовых условий, когда земля была заполнена, плот может опираться на стандартные сваи, сохраняя при этом полный тепловой разрыв между холодным грунтом и плотом. В любом случае система спроектирована и спроектирована с учетом требований выбранной вами надстройки, такой как система деревянного каркаса с закрытыми панелями, а также условий вашего грунта, показанных в вашем отчете о пригодности площадки, представленном вместе с планированием.

Как насчет подготовки земли?

Подготовка грунта практически одинакова. Площадка очищена и выровнена с небольшим допуском, со слоем камня для необходимого наращивания, покрывающего всю площадь дома. В рамках нашего пакета услуг мы предоставляем полный комплекс услуг по проектированию и инжинирингу. В наших подробных чертежах очерчена необходимая сборка до прибытия наших монтажников на площадку.

Удаление грязи простое и понятное. Траншеи не требуются, как при традиционном ленточном фундаменте. Точно так же подготовительные работы по основанию и выравнивание камня занимают всего день или два. По сути, после проектирования и проектирования ваш сайт может быть преобразован из грязного беспорядка в чистый законченный пол за 1-2 недели.

Что дешевле?

Другим фактором, конечно же, является стоимость.

В среднем система Passive Slab экономит ок. 20% по сравнению с традиционным фундаментом, без учета времени и усилий, затрачиваемых на подготовку к традиционному ленточному фундаменту.

Утепленные фундаментные системы могут показаться более дорогими на начальном этапе, однако они требуют гораздо меньше земляных и земляных работ, чем традиционные ленточные фундаменты; в результате ускорение времени установки.

Также снижена стоимость бетона. Несмотря на то, что применяется намного больше изоляции, это компенсируется скоростью, меньшими затратами на подготовку основания и прибл. На 50% меньше бетона.

Цена указана и остается неизменной. Точное количество материалов можно рассчитать по проекту, избегая потерь на месте. По сравнению с традиционным ленточным фундаментом, когда площадка выкапывается до твердого грунта на неизвестной глубине, выкапываются траншеи и заливаются бетоном неизвестного количества; экономия и душевное спокойствие обнадеживают, если не сказать больше!

Пассивные преимущества плиты ..

Одобренная инженерная система

Пассивное значение U 0,10 Вт/M2K

Подходит для всех наземных условий

полностью устраняет термическая подразделение

9008 8080808080 . по сравнению с традиционным фундаментом

  Улучшенные характеристики теплого пола

  Снижает потери тепла через возвышающиеся стены с 65% до 12%

  Комплексное проектирование и проектирование – специально для вашего дома

  Теплоизоляционная система – нет необходимости резать и укладывать изоляционные плиты

  Готовый пол – без дополнительной стяжки, сокращается время сушки 96 В конце концов, мы в восторге от пассивной плиты. Мы думали, что это будет дороже, чем полоска, но на самом деле получилось дешевле и, очевидно, пассивно! Не могу рекомендовать этих парней достаточно.

Сара — Ко Майо

Изолированный фундамент был необходим для нашей пассивной конструкции. В соответствии со строгим графиком сборки команда выполнила обещанное. Отличный сервис от начала до конца.

Гарри — графство Голуэй

Хотя это не было техническим требованием, мы знали, что пассивный плот — это путь вперед. Нет ничего хорошего в проектировании утепленного дома с холодными поднимающимися стенами — времена прошли!

Джеймс — Ко Донегол

В целом, мы не можем винить команду Passive Slab. От цены до дизайна и установки, они были превосходны. Без колебаний рекомендую всем, кто рассматривает возможность утепления фундамента.

Дэвид — Ко. Корк

Мы пошли с утепленным фундаментом вместе с деревянным каркасом. Полный пассивный пакет. С уверенностью могу сказать, что наш дом рассчитан на будущее, насколько это возможно, благодаря команде!

Марк — графство Карлоу

Мы всегда намеревались использовать пассивную плиту, но 3-недельный срок изготовления стал для нас реальным преимуществом. В другой компании нам сказали, что только на проектирование уйдет 8 недель!

Lauren — Co. Westmeath

Получить предложение

Создать ленточный фундамент | Помощь пользователям Tekla

Перейти к основному содержанию

  1. Дом
  2. Tekla Structures
  3. Создание моделей
  4. Создание деталей, армирования и строительных объектов
  5. Создание деталей и изменение свойств деталей
  6. Создание ленточного фундамента

Tekla Structures

2023

Текла Структурс

  1. На Вкладка Бетон, нажмите Фундамент > Ленточный фундамент.
  2. Выберите точки, через которые должен проходить фундамент.
  3. Щелкните средней кнопкой мыши.
  4. Если вы хотите создать изогнутые сегменты, скосить углы фундамента.

В качестве альтернативы можно запустить команду на панели свойств.

  1. Убедитесь, что в модели ничего не выбрано.

  2. На панели свойств щелкните список Тип объекта кнопка и выберите Ленточный фундамент из списка.

    Tekla Structures запускает команду и показывает свойства на панели свойств.

  1. Если панель свойств не открыта, дважды щелкните ленточный фундамент, чтобы открыть Свойства ленточного фундамента.
  2. Измените свойства по мере необходимости.
  3. Щелкните Изменить.

Используйте свойства ленточного фундамента на панели свойств для просмотра и изменения свойств ленточного фундамента. Чтобы открыть свойства, дважды щелкните ленточный фундамент. Расширение имени файла файл свойств ленточного фундамента — *. csf.

Если вы настроили свойство макет панели, список свойств может отличаться.

Настройка

Описание

Общие

Имя

Определяемое пользователем имя ленточного фундамента.

Имя может содержать не более 61 персонажи.

Tekla Structures использует имена деталей в отчетах и ​​в Диспетчер документов и для идентификации частей одного типа.

Профиль

Профиль ленточного фундамента.

Материал

Материал ленточного фундамента.

Готово

Тип отделки.

Готово определяется пользователем. Он описывает, как была обработана поверхность детали. обработанный.

Класс

Используется для группировки ленточных фундаментов.

Например, вы можете отображать детали разных классов разными цветами.

Позиция

В самолете

Полоса положение опоры на рабочей плоскости относительно опорная линия фундамента.

Вращение

Вращение ленточного фундамента вокруг своей оси на рабочая плоскость.

На глубине

Позиция глубина ленточного фундамента. Позиция всегда перпендикулярно рабочей плоскости.

Конец компенсировать

Дх

Изменить длина ленточный фундамент, перемещая конечную точку фундамента вдоль опорной линии фундамента.

Дай

Переместить полоса конец фундамента перпендикулярен опорной балке линия.

ДЗ

Переместить полоса фундамент в направлении z рабочей плоскости.

Литой элемент

Нумерация отлитых элементов

Префикс детали и начальный номер детали номер позиции.

Литой элемент

Укажите, является ли ленточный фундамент сборным или литой на месте.

Фаза заливки

Залить этап отливки деталей. Используйте для разделения выливать предметы один из другого.

Гибка

Самолет

Самолет кривизна.

Радиус

Радиус криволинейного ленточного фундамента.

Количество сегментов

Количество сегментов, которые Tekla Structures использует при рисовании криволинейных ленточный фундамент.

Бетонные крышки для наборов арматуры

Система координат

Выберите, будет ли бетонное покрытие толщина наборов арматуры в детали задается в глобальной координате системе или в локальной системе координат детали.

Глобальный и локальные значения толщины покрытия определяются в Диалоговое окно параметров.

Если выбрать пустой вариант, Tekla Structures использует глобальные значения.

Сверху, снизу, по бокам, спереди, сзади, начало, конец

Чтобы переопределить глобальные или локальные значения по умолчанию из диалоговом окне «Параметры», определите толщину покрытия для каждого необходимая деталь лица.

МФК экспорт

Организация МФК

Для экспорта IFC, выберите тип объекта IFC и подтип детали. Доступные подтипы зависят от выбранный объект IFC.

Вы можете выбрать подтип IFC4 среди предопределенные параметры, или вы можете выбрать ОПРЕДЕЛЕННОЕ ПОЛЬЗОВАТЕЛЕМ и затем введите любой текст в пользовательском типе (IFC4).

Подтип (IFC4)

Пользовательский тип (IFC4)

Подробнее

пользовательских атрибутов

Нажмите кнопку Пользовательские атрибуты, чтобы открыть атрибуты (UDA) детали.

LEAVE A REPLY

Ваш адрес email не будет опубликован. Обязательные поля помечены *
