Фундамент монолитная плита, цены на строительство плитного фундамента

Фотогалерея наших объектов Отзывы Заказчиков Заказать расчет

Строительство плитного фундамента по ГОСТ и СНиП! Гарантия на произведенные работы!

Бесплатный расчет! Договор, качество, надежность!

С 1991 года мы построили более 1750 объектов!

У нас множество рукописных положительных отзывов и самая большая Фотогалерея в России!

У нас профессиональные работники с опытом более 10 лет работы, прорабы с 20-летним стажем и главный инженер-технолог с 30-летним стажем работы и высшим инженерно-строительным образованием МИСИ.

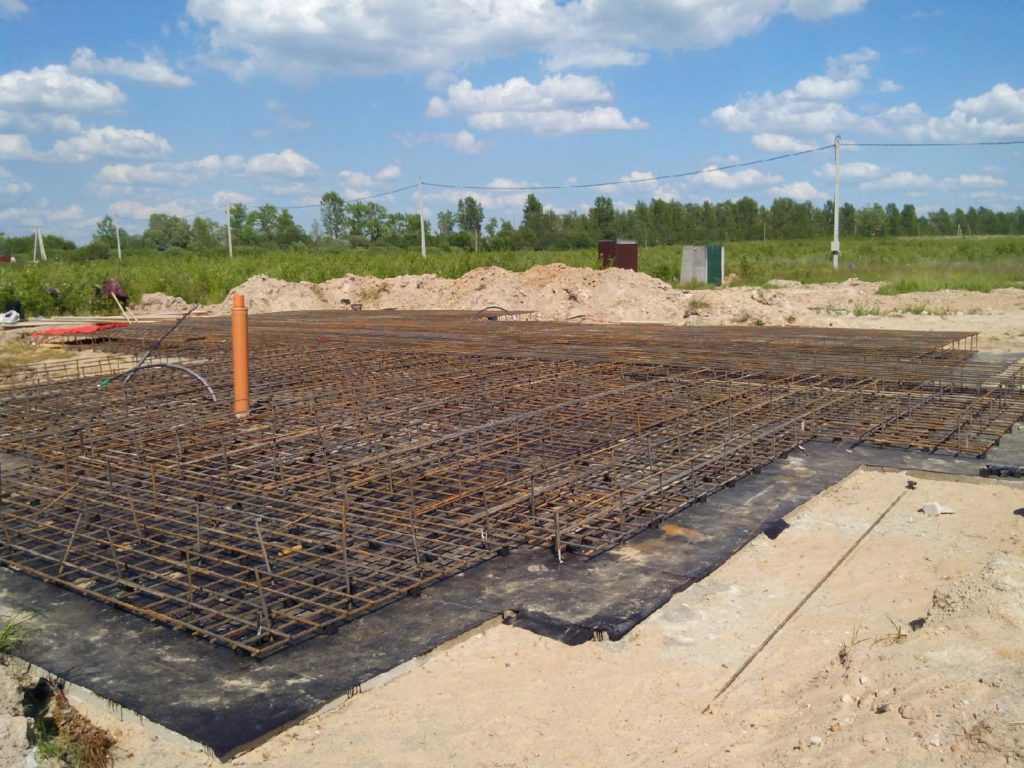

Вот как должен выглядеть профессиональный пространственно-арматурный каркас.

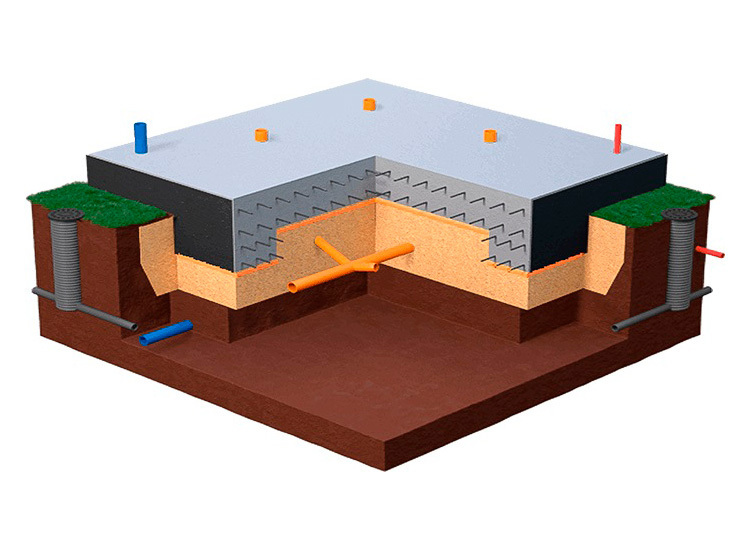

Монолитная плита или плитный фундамент является подвидом монолитного фундамента. Она представляет собой сплошную усиленную конструкцию, залитую бетоном по специальной технологии. Если Вы хотите построить по-настоящему надежное основание для будущего дома, обратитесь к нашим специалистам для расчета стоимости. Мы строим уже 29 лет!

Преимущества

Надежность и прочность, которая только усиливается со временем эксплуатации.
Используется на участках с нестабильным грунтом за счет «плавучести» конструкции.
Не нужно заглублять ниже глубины промерзания.
Невосприимчивость к давлению со стороны грунта.
Защищенность получившегося цоколя от влаги.
Саму плиту можно использовать в качестве чернового пола в подвальном этаже.

Назначение

Такой тип оснований обычно сооружают на слабом грунте при высоком уровне грунтовых вод. Фундамент отлично выдерживает нагрузку и весьма устойчив к деформациям. Монолитная плита изготавливается из железобетона и обладает огромным потенциалом и несущей способностью. Она подходит для больших домов и массивных зданий. Соответственно, нет смысла выбирать такой тип для строительства небольшого дачного домика или бани.

Технология (стандартный вариант)

Существует специальная методика, которой должны придерживаться все профессиональные строительные компании. Плитные фундаменты обладают огромным потенциалом и характеризуются долгим сроком службы при определенных условиях. Но все эти положительные особенности и характеристики актуальны при условии строгого соблюдения технологии строительства.

Все начинается с разметки и разбивки территории с учетом плана и пожеланий Заказчика.
Далее в обязательном порядке устраивается песчано-гравийная подушка. Ее устройство предотвратит или сведет к минимуму негативные последствия выпучивания грунтов. Подушка укладывается послойно, где каждый слой утрамбовывается виброплитами.
После этого сверху заливается 10 см слоя бетона марки 100. Далее делается оклеечная и обмазочная гидроизоляция в 1-2 слоя, после чего поверх этого изоляционного слоя укладывается утеплитель пенополистирол в 50 мм. Завершающим этапом будет укладка полиэтиленовой пленки, которая будет служить дополнительной защитой.
Следующим этапом будет вязка арматурного каркаса. Армирование для плитного фундамента представляет собой 2 сетки. Диаметр арматуры — 12 мм, ячейка — 20 на 20 см.
Далее заливается основная плита минимум от 250 мм по высоте. Защитный слой бетона в плите — по 5 см снизу и сверху.
После заливки в зависимости от погодных условий плита может укрываться защитными материалами и при необходимости увлажняться.

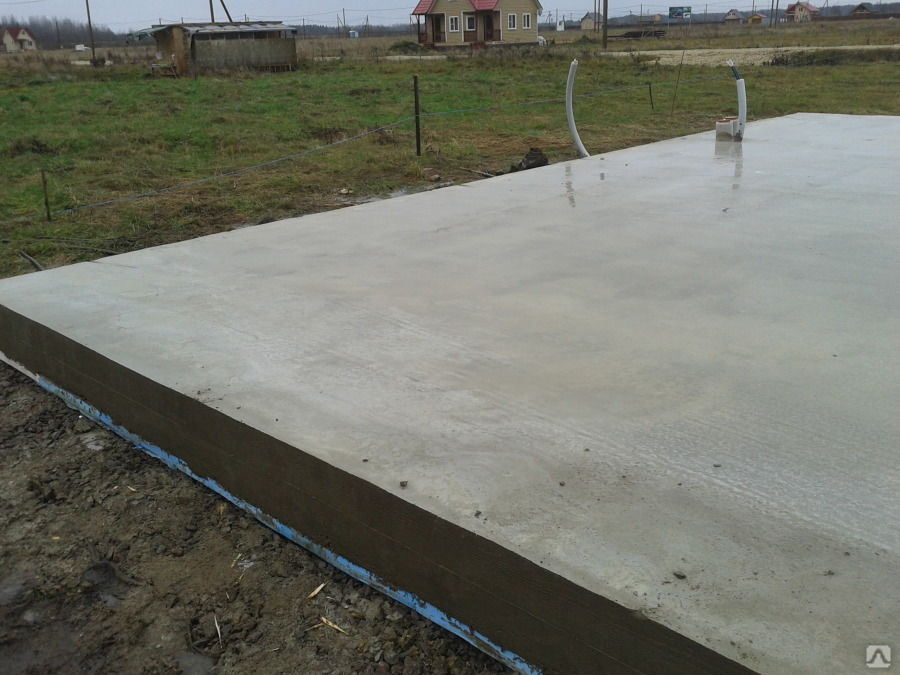

По готовности опалубка снимается и монолитная плита готова к эксплуатации.

В нашей компании есть бесплатный выезд специалиста на объект. Если Вы хотите получить точные цены на работу и материал, просто закажите расчет или свяжитесь с нами.

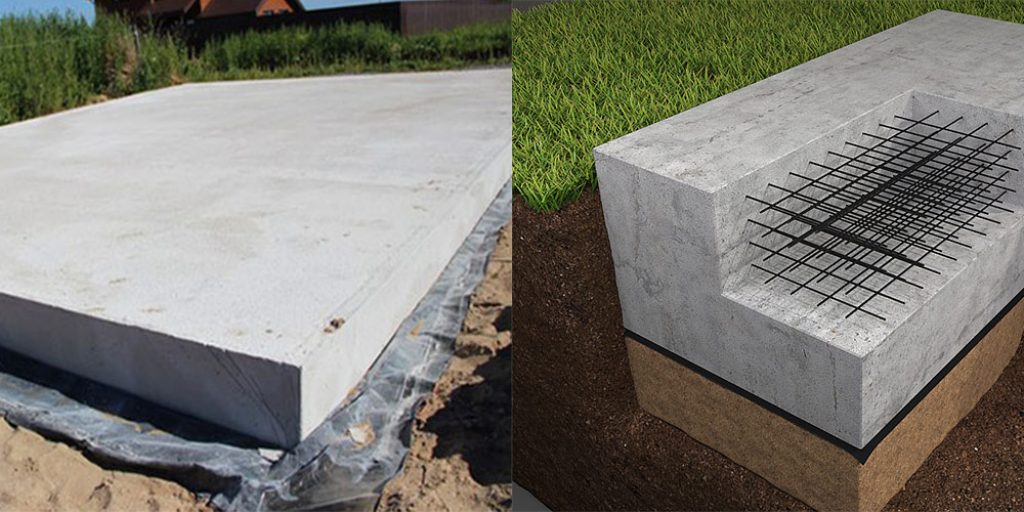

Монолитная плита фундамента — этапы строительства своими руками

Содержание

Основание фундамента
Формирование основания
Этапы работ при возведении фундамента монолитной плиты
Схема анализа грунта и расчета плиты
Землеройные работы
Формирование подложки под плиту
Опалубка
Гидроизоляция монолитной плиты
Нужно ли утеплять фундамент?
Армировка монолитной плиты
Бетонирование и заливка
Как избежать растрескивания монолитной плиты при высыхании
Возможные ошибки в ходе строительных работ
Заключение

Для достижения наилучшего результата при строительстве дома в местах с пучинистыми или слабыми грунтами рекомендуется использовать технологию плитного фундамента. Такой вариант подойдет при возведении частных домов или хозяйственных помещений.

Заливку монолитной плиты, часто считают, весьма затратной в финансовом плане. Так же она весьма трудоемка. Однако, при правильном расчете ее стоимость можно уменьшить до 30%

. Для этого некоторые этапы или все работы вам придется сделать самостоятельно.

Прежде всего проводятся подготовительные работы:

готовится котлован
прокладываются коммуникации водоснабжение, канализация ниже глубины промерзания на 40-50см
обеспечение отвода воды от нижнего основания фундамента, этот пункт кране важен для участков с повышенной влажностью
подготавливается подушка (песок + щебень)
утрамбовывается подушка
производится армировка таким образом, что бы край плиты был выше уровня нулевой отметки. Для этого используется рифленая арматура класса А500С.

Толщина монолитной плиты, как правило, выполняется в пределах 30-50см, в зависимости от этажности дома, особенностей грунта и материала стен и кровли.

Монолитная плита основания позволяет обеспечить:

равномерное распределение нагрузки по всей площади заливки плиты. При слабых грунтах, это позволит избежать проседания почв;
избежать смещение стен;
ровное основание для пола;

Формирование основания

Рассмотрим более подробно подготовительные работы. Прежде всего нужно провести предварительны анализ следующих параметров:

уровень залегания грунтовых вод
глубина промерзания
вида и однородности грунта

Определить и рассчитать, исходя из нагрузки параметры будущей монолитной плиты. Какой диаметр арматуры использовать и с каким шагом делать армирующую сетку.

Начало работ стоит запланировать на сухую погоду. Когда почва достаточно просохла, но нет еще палящей жары.

Этапы работ при возведении фундамента монолитной плиты своими руками:

Расчистка участка и разметка.
Подготовка опалубки (щиты сбитые из дерева)

Прокладка коммуникаций (водопроводные трубы, канализация)
Землеройные работы
Формирование подушки из песка и щебня (в первую очередь песок, сверху щебень)
Утрамбовка подушки
Установка опалубки по периметру. (Закрыть все щели в опалубке)
Гидроизоляция и утепление
Увязка армокаркаса
Заливка бетоном. Не забывайте про уплотнение и удаление воздушных пузырей
Выравнивание поверхности будущей плиты

Укрывание пленкой для того что бы избежать растрескивания
После полного застывание формируем дренаж для отвода воды.

Схема анализа грунта и расчета плиты

Исходные данные

Особенности климатических норм региона. Учитывается глубина промерзания почвы, обилие осадков и снеговая нагрузка.

Глубина залегания грунтовых вод. Определяется на глубине около 2 метров. Пробы берутся не менее чем в 5 местах. 4 точки по углам и 1 в центре будущего строения.

Масса строения и общая нагрузка.

ВАЖНО!!! При близком к поверхности, уровне залегания грунтовых вод или возможностью сезонного подтопления, резко снижается несущая способность грунта. В таких случаях рекомендуется отказаться от монолитного фундамента в пользу свай. Свайный фундамент позволит произвести опору на более устойчивые участки грунта и исключит возможность перекоса здания. Получить информацию о свайном фундаменте

можно на нашем сайте в статье

Расчет толщины плиты

Общий вес делиться на площадь дома и полученный результат сопоставляем с данными несущей способности грунта

Результат помогает получить необходимую толщину плиты

Как правило для расчета используется онлайн калькулятор, но мы рекомендуем обратиться к специалисту.

В некоторых случаях используют упрощенные варианты расчета. Исходя из материала будущих стен

газобетон и брус -толщина монолитной плиты 20-25см
кирпич и шлакоблок — толщина монолитной плиты 30-35см

ВАЖНО!!! Полученный общий вес необходимо сравнить с несущими способностями грунта

Землеройные работы

Расчет глубины залегания и схемы инженерных сетей (водопровод, канализация и т. д.)
Расчистка площадки под строительство (удаление растений и корней)

Выравнивание поверхности и рытье котлована (глубина котлована рассчитывается)

Для того что бы разметить будущий котлован, вам потребуются колышки и веревка. Не забываем отступать от чистовых размеров для установки опалубки. Как правило это порядка 80-100 см.

После того, как был вырыт котлован и удалена вся земля, необходимо утрамбовать грунт основания и сделать гидроизоляцию. В данный момент существует большой выбор полимерных материалов, имеющих длительный срок службы и не пропускающих влагу.

Коммуникации так же прокладываются на нулевом цикле. При необходимости по периметру производят прокладку

водоотводящих труб.

ВАЖНО!!! Не допускайте перепадов грунта и тщательно утрамбовывайте поверхность основания

Формирование подложки под плиту

Это важный этап проведения работ. Он должен быть проведен с соблюдением всех технических норм. В случае нарушения технологии возможны подтопления цокольных элементов, перекосы конструкции, трещины и уменьшение срока службы здания.

При перепаде по плоскости не более 2 мм/мп, необходимо вынести подушку за границы плиты на 30-50 см.

Первым слоем засыпается и утрамбовывается песок. Он позволяет отводить лишнюю влагу от фундамента.
Прокладываем гидроизоляцию, по возможности
Второй слой насыпается щебнем. Его так же утрамбовывают. Можно использовать фракцию от 20 до 40 мм
Прокалываем второй слой гидроизоляции

Толщина слоев зависит от типа грунта, на котором ведется строительство. Песчаная прослойка может колебаться от 20 до 40 см, а гравийная от 10 до 20 см. Как правило, на сложных грунтах используются максимальные значения, а в особо сложных случаях щебень покрывают битумом или делают прослойку из гранитной крошки.

Так же может использоваться черновой слой бетона, он армируется дополнительно и заливается толщиной от 5 до 10 см. Марка бетона должна быть не ниже М50.

Опалубка

Опалубку можно собрать самостоятельно из досок или фанеры. Доски можно использовать от 20 до 40 мм. Чем тоньше доска, тем чаще нужно делать поперечины, их можно сделать из бруса.

Фанеру можно использовать от 18 мм толщины. Одним из плюсов щитов из фанеры, является отсутствие зазоров на стыках. Это не дает раствору выливаться за пределы опалубки.

Щиты устанавливают по периметру будущей плиты и подпирают с внешней стороны подпорками. На контакте подпорки и грунта, лучше использовать деревянную подложку. Благодаря этому после заливки бетоном не произойдет смещение опалубки. На углах опалубку лучше сбить

После сборки внутреннюю часть опалубки лучше всего обработать машинным маслом или олифой.

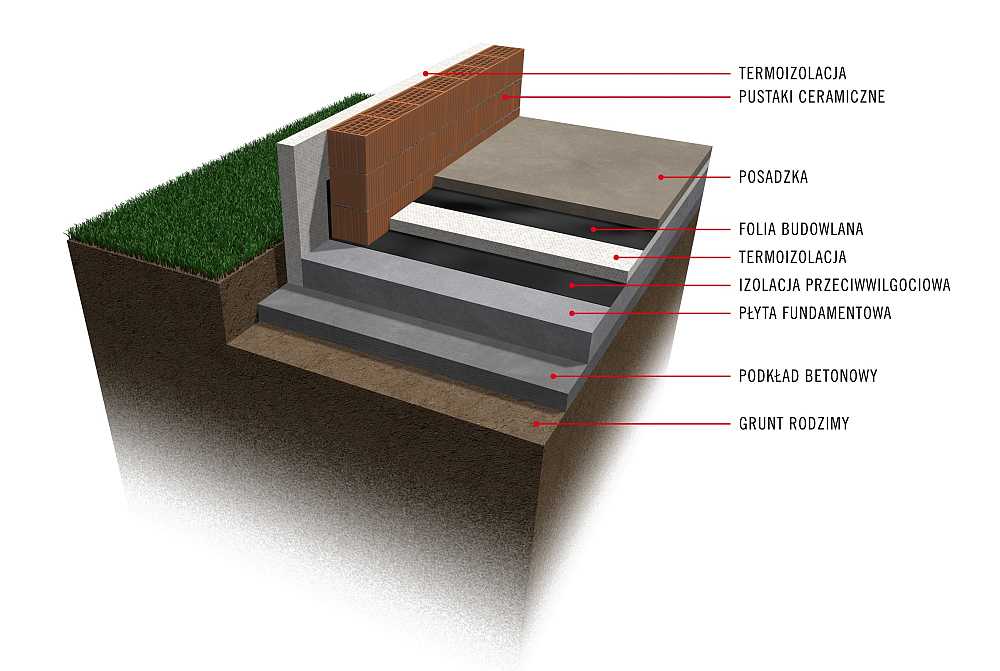

Гидроизоляция монолитной плиты

Гидроизоляция плиты должна быть проведена обязательно. Ее можно сделать при помощи современных гидроизолирующих материалов. Нужно укладывать полотна с напуском друг на друга и с выпуском за опалубку. Полотна укладываются с нахлестом в 150мм. После этого можно приступать к спаиванию. После этого нужно сделать второй слой гидроизоляции.

Гидроизолирующий слой укладывается на сухое основание. Производить работы нужно в сухую погоду, что бы избежать попадания влаги и образования плесени.

Нужно ли утеплять фундамент?

Необходимость в

утеплении монолитной плиты может возникнуть в нескольких случаях

Резкие температурные перепады вызывающие сильное промерзание почвы
Высока влажность грунта
Планировании дальнейшего монтажа теплых полов

Сейчас все чаще начинают использовать пеноплекс для утепления. Его укладывают в два слоя, что бы окончательная толщина изоляции была в пределах от 100 до 250мм. Расчет ведется исходя из климатических особенностей вашего региона.

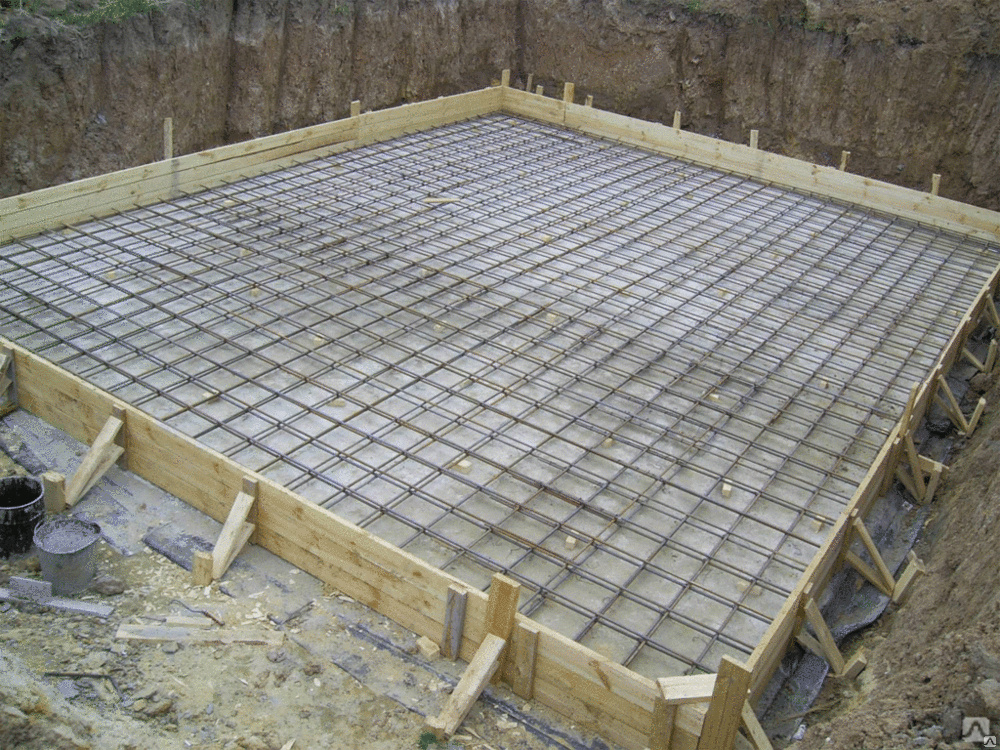

Армировка монолитной плиты

Что бы ускорить заливку монолита рекомендуем подготовить все элементы отдельно, а закончить монтаж угловых соединений и арматурной сетки уже непосредственно перед заливкой.

Для общих случаев армирования монолитной плиты толщиной в пределах от 200 до 300 мм действуют следующие условия

Использовать арматуру А500С диаметром не менее 12 мм, для горизонтальных участков и не менее 6мм — для вертикальных.
Осуществить отступ армокаркаса от края готовой плиты на 50 мм
Шаг ячейки не должен превышать 300 мм, но лучше всего делать его в пределах 150-200мм
Предварительно выгнуть все элементы, только после этого укладывать верхний ряд сетки.
Укладывать дополнительные прутки арматуры под будущими стенами и тяжелыми объектами.
Угловые соединения укладывать с перехлестом
Стыки обвязывать вязальной проволокой

Бетонирование и заливка

Учитывая большой объем бетонных работ и маленьким допустимым сроком заливки, порядка двух часов, бетон лучше заказать в полном объеме. Это позволит получить однородную смесь при заливке. Марка бетона должна быть не менее М200.

Заливка монолитной плиты осуществляется при помощи специального шланга с обязательной выгонкой воздуха из структуры бетона.

Лучше всего использовать виброрейку для уплотнения бетонной смеси. На поверхности бетона не должно оставаться крупных фракций и пузырьков воздуха.

Как избежать растрескивания монолитной плиты при высыхании

После заливки плиты нужно укрыть ее пленкой или мешковиной, а при жаркой погоде не допускать полного высыхания поверхности, периодически поливая водой. Через какое-то время, на контакте опалубки и монолитной плиты появятся трещины. Опалубку можно снимать через 6-7 дней. Это время необходимо для того что бы плита набрала прочность.

ВАЖНО!!! Начинать бетонные работы нужно при устоявшейся температуре воздуха и грунта не менее +5 градусов Цельсия

Возможные ошибки в ходе строительных работ

Недостаточная трамбовка слоев подушки (песка, щебня), а так же недостаточную их толщину
Попытка сэкономить на арматурном каркасе — уменьшение диаметра арматуры, использование сварных сеток (необходима обвязка), использование одного рядка армокаркаса.
Слабое укрепление опалубки
Не правильная заливка бетоном — не соблюдение температурных показателей, плохое закрепление инженерных коммуникаций (при выгонке воздуха возможно их смещение), не достаточное уплотнение залитого бетона.

Заключение

В итоге хотелось бы заострить внимание на том, что если фундамент оставляют на зимовку, его нужно максимально утеплить и защитить от внешнего воздействия окружающей среды.

Процесс заливки монолитной плиты требует определенных навыков и умений. Залить его можно своими силами и получить ощутимую экономию средств. Но нужно учесть все нюансы, по этому на сколько целесообразна полученная экономия решать только Вам.

Где купить арматуру и другой металлопрокат?

Мы предлагаем купить арматуру и другой металлопрокат на металлобазах нашей компании. При необходимости, у нас вы можете заказать доставку до объекта и порезку металла. Большая сеть металлобаз позволяет предложить металлопрокат в разных регионах России.

Подробно с ценами и наличием вы можете ознакомиться в прайс листе или уточнить все необходимое у наших менеджеров по телефону указанному на сайте нашей компании. Телефон единый для всех филиалов.

Контроль перед заливкой – конструкция из монолитных плит

Форум
Технические темы для домашних, коммерческих и экологических инспекций
Подструктура: домашняя инспекция и коммерческая инспекция
Контроль перед заливкой — конструкция из монолитных плит

Если это ваш первый визит, обязательно проверить Часто задаваемые вопросы . Вы должны зарегистрироваться прежде чем вы сможете просматривать фотографии и изображения. Чтобы начать просмотр сообщений, выберите форум, который вы хотите посетить, из списка ниже.

30 июня 2009 г., 16:50 #1
Проверка перед заливкой — конструкция монолитной плиты
Я вижу много рекламы новых инспекций домашней фазы. Все объявления довольно расплывчаты в отношении того, что именно они проверяют или проверяют.
Хотя я не заинтересован в проведении таких проверок, я хотел бы знать, что представляет собой высококачественная проверка перед заливкой. Имейте в виду, что мы говорим о застройщиках, а не о частных домах.
Похожие темы:
- Новое строительство — никто не заметит
- новое строительство — квест на вытяжку.
- Световой люк в новой конструкции
- Проржавевший в плите отопительный канал
- Предотвращение судебных исков по дефектам конструкции — Contractor Mag
Ответить с цитатой
30.06.2009, 17:23 #2
Re: Проверка перед заливкой — конструкция монолитной плиты
Первоначально написал import_John Smith
Хотя я не заинтересован в проведении этих видов инспекции, я хотел бы знать, что представляет собой высококачественная инспекция перед заливкой. Имейте в виду, что мы говорим о застройщиках, а не о частных домах.
На самом деле иметь возможность осматривать его между окончанием подготовки и заливкой бетона. Строители
Subdivision, кажется, имеют привычку «не быть готовыми», а затем через 30 минут «налито» — трудная часть — попасть туда, чтобы действительно сделать что-то хорошее.
Джерри Пек
Консультант по строительству, судебным разбирательствам и нормам – на пенсии
www.AskCodeMan.com
Ответить с цитатой
01.07.2009, 07:08 #3
Re: Проверка перед заливкой — конструкция монолитной плиты
1. Осмотрите размещение стали. Такие вещи, как расстояние от форм. расположение стального мата по отношению к толщине мата.
2. Посмотрите на марку стали.
3. Проверьте правильность нахлеста стали.
4. Сталь привязана должным образом.
5. Глубина и ширина балок.
6. Глубина балки ниже ненарушенного грунта.
7. Любые особые условия….причалы. камины.
8. Электрод в бетонном корпусе при использовании PEX или любых других неметаллических водопроводных труб.
9. Влагозащита
10. Защита труб, проходящих через балки.
11. Минимальная толщина мата. Натяните поперек всей плиты, чтобы проверить толщину.
12. Проверьте длину анкерных болтов на месте.
Возможно, еще несколько, но это хорошее начало, которое пришло мне в голову.
TRCC прекращает свое существование, поэтому после 31 августа 2009 г. они больше не будут принимать инспекции. До меня дошли слухи, что эту процедуру берет на себя Техасский департамент лицензирования и регулирования. Посмотрим!
Последний раз редактировалось Уэйном Карлайлом; 01.07.2009 в 07:11. Причина: Добавлен последний комментарий
Ответить с цитатой
01.07.2009, 07:26 #4
Re: Проверка перед заливкой — конструкция монолитной плиты
Я бы позволил инженеру, проектировавшему плиту, провести «настоящую» проверку. Тем не менее, я проверил следующее перед заливкой, а иногда и перед основанием: Измерьте размещение слива (нашел их на расстоянии 8 футов — сантехник забыл, что там был внутренний дворик), проверьте трубопровод, слив, линию подачи воды к островкам, измерьте расстояние до слива туалета. к стене, проверьте воздуховод нисходящего вентилятора, возможный слив водонагревателя и дренажные линии TPR (зависит от того, где расположен водонагреватель) и т. д. Я сэкономил сантехникам много денег от ошибок измерения! Пункты, которые я упомянул, должны быть проверены строителем!
Ответить с цитатой
01.07.2009, 10:25 #5
Re: Проверка перед заливкой — конструкция монолитной плиты
Большинство инспекций перед заливкой, на которые меня вызывали, заканчиваются довольно быстро, потому что они всегда звонят за ночь до заливки и говорят, что я могу быть там до заливки в 8 утра следующего дня. Они заканчивают свою работу, но заранее вызывают городского инспектора. После того, как городской инспектор сделал свое дело в тот же день, мне позвонили для следующей ранней проверки, и грузовик уже в пути с бетоном. Так просто не бывает. Единственная причина, по которой они отменяют заливку, это если городской инспектор провалит работу. Если он сдает работу, заливка идет. Их мало волнует выход инспектора.
Я проводил инспекции на этапе нового строительства и просто захожу на одну из работ, которые находятся на стадии заливки, указываю на вещи строителю и вручаю ему свою карточку. Их комментарий заключается в том, что городские власти прошли его, так что все должно быть в порядке. Это только указание на явные опасения, которые видны, и даже не проведение измерений или просмотр планов. Иногда это заставляет задуматься.
Ответить с цитатой
07-01-2009, 14:53 #6
Re: Проверка перед заливкой — конструкция монолитной плиты
Сделал несколько предварительных замеров. Обычно то же самое, проверьте канализационное соединение, подземную сантехнику, уклон, гравий, петли для лучистого пола, проволочную сетку, заглушки и т. д. Мне всегда требуется набор планов заранее, чтобы я мог их просмотреть. Стоять и смотреть на планы в первый раз нехорошо. Я не делаю вдохновения, если они хотят запланировать утро заливки. Пустая трата моего времени и их денег. Как будто они собираются сказать грузовику с цементом развернуться, если я обнаружу проблемы? Я проверю только за день или два до заливки. Обычно нормально получается. Мне все равно. Вдохновляющие Муни редко появляются, поэтому им нужен кто-то, чтобы проверить, что там.
www.aic-chicago.com
773/844-4AIC
«Кодекс — это не потолок, а пол, от которого нужно подняться»
Ответить с цитатой
03. 07.2009, 06:30 #7
Re: Проверка перед заливкой — конструкция монолитной плиты
Когда я делаю предварительную заливку, я использую проектный чертеж и собственный лазерный уровень. Я выполняю пункты из списка Уэйна плюс, как он намекал:
13. Являются ли формы ровными, квадратными и прямыми?
14. Габаритные размеры формы соответствуют чертежу?
15. Согласуются ли чертеж плана этажа и чертеж фундамента? (обычно их делают разные фирмы)
16. Сантехнические помещения.
17. Правильно ли расположены поплавки?
18. Среднее расстояние между арматурными стержнями в мате и среднее расстояние между хомутами.
19. Герметизирован ли влагозащитный барьер вокруг водопровода?
20. Защищен ли ПВХ мастикой или рукавом?
21. Электрические места и способы установки.
Интересные находки включают:
1. Почти 4-дюймовая разница в высоте от одного конца до другого на плите 1900 квадратных футов. Лазерный уровень подрядчика был плохим. Подрядчик поблагодарил меня.
2. Туалет, который был бы в семье Строитель мог бы назвать это удобством.0068 3. Довольно часто забывают о сливе для поддержки светильников наверху.
4. Довольно часто формы не квадратные.
5. Наружные помещения, флигели, негабаритные или малогабаритные. Однажды я нашел комнату, которая была бы на 3 фута длиннее.
6. Отсутствуют или лишние кирпичные выступы. Это действительно портит местонахождение сантехника.
7. Несоответствующее использование кирпичных выступов для предполагаемого сайдинга.
8. Тонкие плиты. Иногда до 2 дюймов.
9. Мягкие подушечки.
10. Куча прочего.
Хотя я иногда испытываю трудности с тем, чтобы быть на месте в нужное время, я не думаю, что инспекция обычно стоит того, чтобы подрядчики и домовладелец. Согласен, все это должен был найти строитель, но так можно сказать при любом дефекте, обнаруженном при новом строительстве. Строители тоже люди. Большинство из них выступают за тщательную и непредвзятую проверку. Это экономит им время и деньги в долгосрочной перспективе.
Даррел Худ
DILIGENT PROPERTY SERVICES
(936)827-7664
Ответить с цитатой
03.07.2009, 06:33 #8
Re: Проверка перед заливкой — конструкция монолитной плиты
ИСПРАВЛЕНИЕ:
В заключительном абзаце предыдущего поста я должен был сказать: я думаю, что это того стоит.
Darrel Hood
DILIGENT PROPERTY SERVICES
(936)827-7664
Ответить с цитатой
01.02.2010, 09:07 утра #9
Re: Проверка перед заливкой — конструкция монолитной плиты
Я работал с несколькими строителями жилья в районе Далласа, которые очень усердно требовали сторонней проверки перед заливкой. Несмотря на то, что проектная фирма постнатяжных плит проводила инспекции, строители (и правильно) не были уверены в этих инспекциях. Мои проверки были гораздо более жесткими и тщательными, чем проверки муниципалитета или проектных фирм. Соглашение заключалось в том, что суперинтендант не мог разливать без моего согласия, независимо от того, что указала городская инспекция. Я видел, как дизайнерская фирма буквально наклеивала наклейку с пропуском на знак строителей рядом с улицей, даже не выходя из своего грузовика (шел небольшой дождь, и он не знал, что я был в полевом офисе с суперинтендантом, когда он делал это). этот). Мы получили хороший смех из этого. Я думаю, это зависит от того, насколько строитель дома предан хорошей программе контроля качества. Благодаря мерам по сокращению расходов, принятым строителями за последние два года, многие строители решили обойтись минимальным количеством проверок и, вероятно, заплатят за это позже.
Ответить с цитатой
01. 02.2010, 18:15 #10
Re: Проверка перед заливкой — конструкция монолитной плиты
Даррелл, что было в № 17 о правильном расположении поплавков. Я не знаком с этим термином здесь, хотя он может означать что-то другое в нашем регионе.
Джим Робинсон
Нью-Мексико, США
Ответить с цитатой
02-02-2010, 09:47 утра #11
Re: Проверка перед заливкой — конструкция монолитной плиты

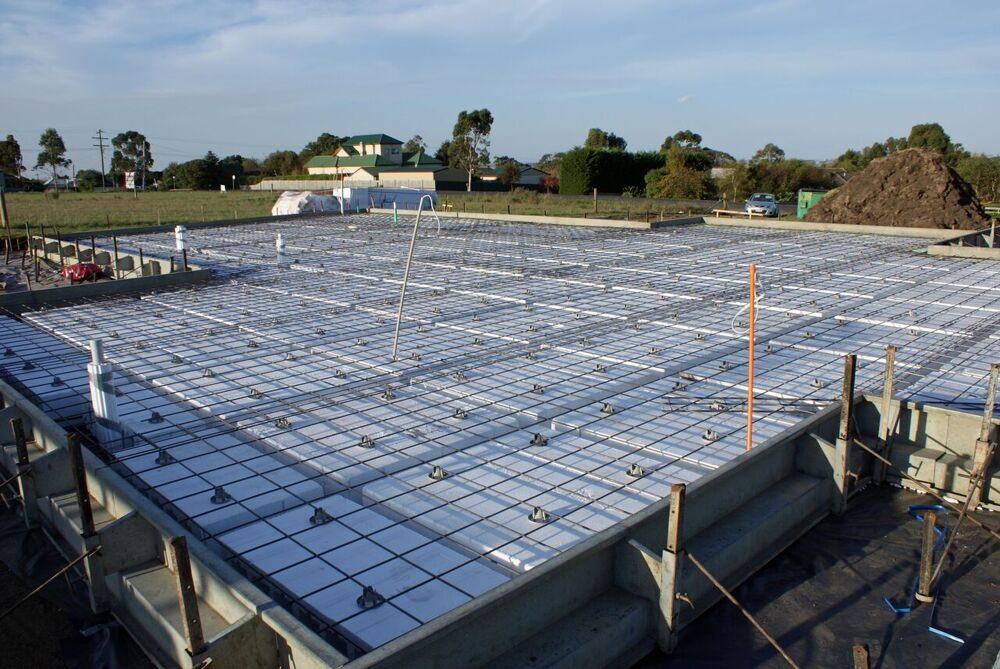

Это те пластиковые опоры, которые поддерживают сталь. .. Я почти уверен!
Ответить с цитатой
02-02-2010, 11:07 #12
Re: Проверка перед заливкой — конструкция монолитной плиты
Мы называем их стульями или опорами из арматуры, когда чувствуем себя технически.
Джим Робинсон
Нью-Мексико, США
Ответить с цитатой

« Предыдущая тема | Следующая тема »

Закладки

Разрешения на публикацию

Как утеплить монолитную плиту

Бетон — отличный теплопроводник, то есть плохой изолятор. Тепло течет от горячего к холодному, поэтому зимой бетон вытягивает тепло из дома, заставляя систему отопления работать тяжелее (и делая плиту на уровне пола неприятно холодной). Летом бетон втягивает тепло и излучает его в помещение, что усложняет работу системы вентиляции и кондиционирования.

Этот теплообмен происходит тем быстрее, чем больше разница между внутренней и внешней температурами. Например, тепло будет течь через бетон быстрее в холодные зимы, когда разница между наружной и внутренней температурами может составлять 70 градусов или более (скажем, 0 ⁰ F снаружи и 70 ⁰ F внутри). Летний перепад меньше, поэтому тепло передается медленнее.

Проблема периметра

Укладка изоляции под плиты может потребоваться для некоторых энергетических сертификатов, но в типичных домах разница температур довольно мала. Тратить деньги здесь лучше только после того, как вы существенно улучшили воздухоизоляцию, утепление чердака и стен (соответственно Р-100 и Р-40), а окна повысили до тройных стеклопакетов Р-5.

Тем не менее, борьба с тепловым потоком через плиту сводится к утеплению самых больших утечек энергии, и одна большая холодная точка в доме из плиты на уровне грунта — это место, где край плиты остается открытым снаружи. Это большой источник тепловых потерь в теплом климате (зоны 1, 2 и 3) и создает еще большую утечку тепла в холодном климате (зоны 4, 5 и 6), потому что разница температур намного больше, чем в жарком климате. .

Проблема периметра

Блокирование открытого периметра устраняет большую часть потерь тепла, сохраняя монолитную плиту все время теплой и сухой. Поэтому неудивительно, что изоляция краев плит является одним из пунктов контрольного списка Energy Star. Детали, показанные здесь, не являются деталями с высокими эксплуатационными характеристиками, поскольку нижняя сторона фундаментов и плиты по-прежнему представляют собой тепловые мосты с землей. Но стороны плиты покрыты, и именно там происходит большая потеря тепла, поэтому эти детали будут большим улучшением для большинства домов.

Детали, показанные здесь, предполагают, что монолитная плита была помещена поверх слоя полиэтилена поверх слоя камня, чтобы действовать как капиллярный разрыв. (В противном случае вам, возможно, придется обработать верхнюю часть плиты, чтобы предотвратить проникновение влаги внутрь (см. «Правильное строительство: готовый цоколь»).

экструдированный полистирол (XPS).В районах с большим количеством термитов вам необходимо будет принять дополнительные меры предосторожности, включая обработанную боратом пену, экраны от термитов и смотровые щели.

За исключением первого шага, детали одинаковы как для жаркого, так и для холодного климата, включая глубину по периметру, которую не нужно копать ниже линии промерзания в холодном климате; в зависимости от того, где вы живете, достаточно глубины 12, 14 или 16 дюймов.

См. пошаговые инструкции здесь

Строительная практика

Изоляция и герметизация
