Плита ленточного фундамента: Плиты ленточного фундамента Фундаментные подушки ФЛ ГОСТ 13580-85
Плиты ленточных фундаментов ФЛ Волгоград
Маркировка (пример): ФЛ 12.24-2
- ФЛ — фундамент ленточный
- 12 — ширина (дм)
- 24 — длина (дм)
- 2 — тип несущей способности
| ФУНДАМЕНТЫ ЛЕНТОЧНЫЕ, ГОСТ 13580-85 | |||||||
| Наименование изделия | длина | ширина | высота | объем, м³ | вес, т | БЕЗНАЛИЧНЫЙ РАСЧЕТ С НДС | НАЛИЧНЫЙ РАСЧЕТ БЕЗ НДС |
| ФЛ 6-12-4 | 1180 | 600 | 300 | 0,18 | 0,45 | 1485 | 1295 |
| ФЛ 6-24-4 | 2380 | 600 | 300 | 0,37 | 0,93 | 2895 | 2595 |
| ФЛ 8-12-1 | 1180 | 800 | 300 | 0,22 | 0,55 | 1495 | |
| ФЛ 8-12-4 | 1180 | 800 | 300 | 0,22 | 0,55 | 1895 | 1650 |
| ФЛ 8-24-1 | 2380 | 800 | 300 | 0,46 | 1,15 | 3295 | 2995 |
| ФЛ 8-24-4 | 2380 | 800 | 300 | 0,46 | 1,15 | 3495 | 3275 |
| ФЛ 10-8-1 | 780 | 1000 | 300 | 0,17 | 0,43 | 1299 | 1150 |
| ФЛ 10-8-4 | 780 | 1000 | 300 | 0,17 | 0,43 | 1495 | 1295 |
| ФЛ 10-12-1 | 1180 | 1000 | 300 | 0,26 | 0,65 | 1995 | 1850 |
| ФЛ 10-12-2 | 1180 | 1000 | 300 | 0,26 | 0,65 | 2095 | 1895 |
| ФЛ 10-12-4 | 1180 | 1000 | 300 | 0,36 | 0,65 | 2195 | 1995 |
| ФЛ 10-24-1 | 2380 | 1000 | 300 | 0,55 | 1,38 | 4095 | 3695 |
| ФЛ 10-24-4 | 2380 | 1000 | 300 | 0,55 | 1,38 | 4295 | 3995 |
| ФЛ 12-8-1 | 780 | 1200 | 300 | 0,2 | 0,5 | 1595 | |
| ФЛ 12-8-4 | 780 | 1200 | 300 | 0,2 | 0,5 | 1850 | 1650 |
| ФЛ 12-12-1 | 1180 | 1200 | 300 | 0,31 | 0,78 | 2350 | 2195 |
| ФЛ 12-12-4 | 1180 | 1200 | 300 | 0,31 | 0,78 | 2795 | 2495 |
| ФЛ 12-24-1 | 2380 | 1200 | 300 | 0,65 | 1,63 | 4995 | 4495 |
| ФЛ 12-24-4 | 2380 | 1200 | 300 | 0,65 | 1,63 | 5495 | 5150 |
| ФЛ 14-8-1 | 780 | 1400 | 300 | 0,23 | 0,58 | 1895 | 1795 |
| ФЛ 14-8-4 | 780 | 1400 | 0,23 | 0,58 | 2475 | 2250 | |
| ФЛ 14-12-1 | 1180 | 1400 | 300 | 0,36 | 0,9 | 2895 | 2650 |
| ФЛ 14-12-4 | 1180 | 1400 | 300 | 0,36 | 0,9 | 3695 | 3350 |
| ФЛ 14-24-1 | 2380 | 1400 | 300 | 0,76 | 1,9 | 6150 | 5595 |
| ФЛ 14-24-4 | 2380 | 1400 | 300 | 0,76 | 1,9 | 7395 | 6795 |
| ФЛ 16-12-1 | 1180 | 1600 | 300 | 0,41 | 1,03 | 3795 | 3295 |
| ФЛ 16-12-4 | 1180 | 1600 | 300 | 0,41 | 1,03 | 5195 | 4595 |
| ФЛ 16-24-1 | 2380 | 1600 | 300 | 0,86 | 2,15 | 7595 | 6995 |
| ФЛ 16-24-4 | 2380 | 1600 | 300 | 0,86 | 2,15 | 9395 | 8595 |
| *возможно изготовление любой плиты ФЛ, ГОСТ 13580-85 | |||||||
Ленточный фундамент в настоящее время наиболее распространенный тип фундамента ввиду более легкого монтажа, низкой стоимости и возможности сооружения полноценного подвального помещения.
В современном строительстве плиты ленточных фундаментов ФЛ являются не только важной, но и порой неотъемлемой частью фундамента любого здания, возводимого из железобетонных изделий. Обычно, для быстрого возведения фундамента используют популярный вид железобетонных изделий — фундаментные блоки ФБС, которые позволяют ставить их друг на друга. Такой метод возведений фундаментов зданий является самым кратчайшим по времени. В г. Волгограде и Волгоградской области грунт имеет свойство «проседать» зимой и весной до уровня его промерзания. В связи с прямоугольными размерами фундаментных блоков, нагрузка, создаваемая нижним блоком на почву возрастает пропорционально количеству рядов уложенных элементов фундамента. При слишком высоком фундаменте возводимого здания нагрузка, создаваемая им на почву, может привести к проседанию всей конструкции, что в свою очередь приведет к искажению геометрии всего здания. В этом случае одним из самых простых выходов из ситуации можно назвать снижение нагрузки на почву.
Снизить нагрузку на грунт можно сразу несколькими способами: уменьшить вес фундаментной конструкции или увеличить ее площадь, в этом случае и применяются плиты ленточных фундаментов ФЛ. Эти плиты имеют профиль в форме трапеции, поэтому площадь их основания больше площади для установки фундаментных блоков. Соотношения сторон выполнено в такой пропорции, которая позволяет снизить нагрузку от фундамента на грунт в несколько раз. Поэтому, используя плиты ленточных фундаментов ФЛ с фундаментными блоками можно построить долговечный, прочный и надежный несущий фундамент. Такая технология распределения нагрузки действует по принципу «подушки», которая принимает на себя большой вес и равномерно распределяет нагрузку по своей поверхности. Поэтому, в народе часто используют название фундаментные подушки, или опорные подушки, а не плиты ленточных фундаментов. Плиты ленточных фундаментов ФЛ изготавливаются в соответствии с ГОСТом 13580-85.
Размеры и вес плит ленточного сборного фундамента ФЛ

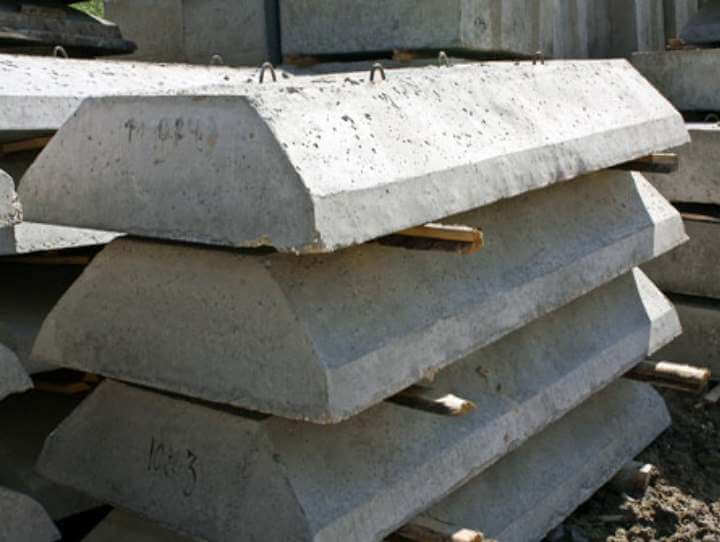

Сборные плиты ленточного фундамента изготавливаются шириной от 600 до 3200 мм. В длину: 780, 1180, 2380 и 2980 мм. При ширине до 1600 мм включительно, высота плиты — 300 мм. При ширине 2000 мм и более, высота — 500 мм.
Вес плит находится в диапазоне величин от 0,45 до 5,98 тонн. Подробные и точные данные в соответствии с ГОСТ 13580-85 «Плиты железобетонные ленточных фундаментов» приведены ниже в таблице.
| Марка | Размеры, мм | Масса, т | ||
| Ширина | Длина | Толщина | ||
| ФЛ6.24 | 600 | 2380 | 300 | 0,93 |
| ФЛ6.12 | 1180 | 0,45 | ||
| ФЛ8.24 | 800 | 2380 | 1,15 | |
ФЛ8. 12 | 1180 | 0,55 | ||
| ФЛ10.30 | 1000 | 2980 | 1,75 | |
| ФЛ10.24 | 2380 | 1,38 | ||
| ФЛ10.12 | 1180 | 0,65 | ||
| ФЛ10.8 | 780 | 0,42 | ||
| ФЛ12.30 | 1200 | 2980 | 2,05 | |
| ФЛ12.24 | 2380 | 1,63 | ||
| ФЛ12.12 | 1180 | 0,78 | ||
| ФЛ12.8 | 780 | 0,5 | ||
| ФЛ14.30 | 1400 | 2980 | 2,4 | |
| ФЛ14.24 | 2380 | 1,9 | ||
| ФЛ14.12 | 1180 | 0,91 | ||
| ФЛ14.8 | 780 | 0,58 | ||
| ФЛ16.30 | 1600 | 2980 | 2,71 | |
| ФЛ16.24 | 2380 | 2,15 | ||
| ФЛ16.12 | 1180 | 1,03 | ||
| ФЛ16.8 | 780 | 0,65 | ||
| ФЛ20.30 | 2000 | 2980 | 500 | 5,1 |
ФЛ20. 24 | 2380 | 4,05 | ||
| ФЛ20.12 | 1180 | 1,95 | ||
| ФЛ20.8 | 780 | 1,25 | ||
| ФЛ24.30 | 2400 | 2980 | 5,98 | |
| ФЛ24.24 | 2380 | 4,75 | ||
| ФЛ24.12 | 1180 | 2,30 | ||
| ФЛ24.8 | 780 | 1,45 | ||
| ФЛ28.24 | 2800 | 2380 | 5,9 | |
| ФЛ28.12 | 1180 | 2,82 | ||
| ФЛ28.8 | 780 | 1,8 | ||
| ФЛ32.12 | 3200 | 1180 | 3,23 | |
| ФЛ32.8 | 780 | 2,05 | ||
Примечание: Марка плиты полностью имеет вид: ФЛ8-24-*, где * — это цифра от 1 до 4, которая зависит от коэффициента армирования плиты. Чем больше цифра, тем больше масса арматуры в плите. Плита с большим армированием лучше сопротивляется изгибающим нагрузкам, она более прочная.
Плиты для фундамента изготавливаются из тяжелого железобетона объемным весом 2500 кг/м³.
В отличие от монолитной плиты ленточного фундамента, сборные имеют более сложную форму. Изделия шириной 600 мм выполняются в форме трапеции, а более широкие плиты отливаются с дополнительной фаской, что позволяет оптимизировать расход бетона и уменьшить вес конструкции фундамента.
| 600 мм | 800-3200 мм |
Другое отличие от аналогичной конструкции из монолитного бетона — расстояние от нижней кромки плиты до нижней сетки армирования. Для монолитных плит фундамента принимается 70 мм, а в сборных достаточно 30 мм. Это связано с невозможностью обеспечить высокую точность установки и контроля в полевых условиях, а также возможностями для вибрирования бетона в зоне под нижней сеткой. В условиях заводского производства возможно обеспечить необходимый технологический процесс, чтобы защитный слой бетона толщиной 30 мм выполнял свою функцию, защищая металл арматуры от воздействия агрессивной среды грунта и обеспечивая сцепление сетки с бетоном.

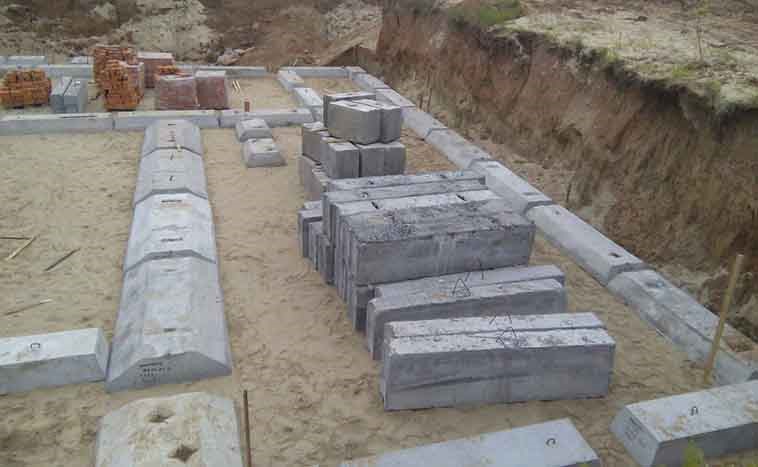

На ровном дне котлована устраивают гравийно песчаную подушку толщиной 80-100 мм. Утрамбовывают и проверяют ровность поверхности. Последнее, особенно важно так как ФЛки в отличие от монолитного бетона не смогут заполнить пазухи на поверхности подушки. Необходимо, чтобы плиты плотно легли на подготовку.

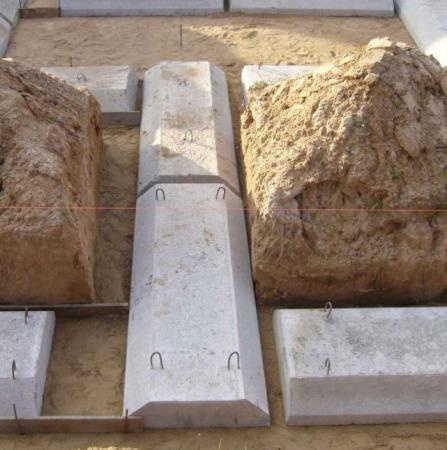

После устройства подготовки и проверки ее ровности, укладывают фундаментные плиты в соответствии с планом раскладки из проекта. Выравнивание по осям выполняют с помощью рисок, выполненных по центру плит в верхней плоскости. После монтажа, замоноличивают швы между плитами бетоном и переходят к следующему этапу — монтажу стены фундамента.
Ленточный фундамент — Проектирование зданий
Мы используем файлы cookie, чтобы обеспечить вам максимально удобные условия пользования нашим веб-сайтом. Вы можете узнать о наших файлах cookie и о том, как отключить файлы cookie, в нашей Политике конфиденциальности. Если вы продолжите использовать этот веб-сайт без отключения файлов cookie, мы будем считать, что вы довольны их получением.
Закрывать.
Редактировать эту статью
Последняя редакция 19 декабря 2022
См. вся история
|
Фундаменты обеспечивают поддержку конструкций, передавая их нагрузку слоям грунта или горных пород, которые имеют достаточную несущую способность и подходящие характеристики осадки.
В очень широком смысле фундаменты можно разделить на неглубокие и глубокие. Неглубокие фундаменты обычно используются там, где нагрузки, создаваемые конструкцией, малы по сравнению с несущей способностью поверхностных грунтов. Глубокие фундаменты необходимы там, где несущая способность поверхностных грунтов недостаточна для поддержки нагрузок, создаваемых конструкцией, и поэтому их необходимо перенести на более глубокие слои с более высокой несущей способностью.
Ленточные фундаменты (или ленточный фундамент) представляет собой тип мелкозаглубленного фундамента, который используется для обеспечения непрерывной, ровной (или иногда ступенчатой) полосы поддержки линейных конструкций, таких как стены или близко расположенные ряды колонн, которые возводятся поверх фундамента. , расположенные по центру их длины.
Ленточные фундаменты подходят для поддержки линейных нагрузок в большинстве типов грунтов, но они наиболее подходят для грунтов с относительно хорошей несущей способностью. Они особенно подходят для легких структурных нагрузок, таких как те, которые встречаются во многих малоэтажных или средних жилых зданиях, где массивный бетон 9Можно использовать ленточный фундамент 0035 . В других случаях может потребоваться железобетон. В более старых зданиях могут быть варианты ленточных фундаментов , например кирпичные ленточные фундаменты.
Размер и положение ленточных фундаментов обычно связаны с общей шириной стены, которую они поддерживают.
Глубина традиционного ленточного фундамента обычно равна или превышает общую ширину стены, а ширина фундамента обычно в три раза превышает ширину поддерживаемой стены. В результате нагрузка распределяется под углом 45º от основания стены к грунту.
Утвержденный документ А Строительных норм и правил определяет минимальную ширину ленточных фундаментов в зависимости от типа грунта и несущей стены, хотя обычно при проектировании фундаментов рекомендуется консультироваться с инженером-строителем.
Нижняя сторона ленточных фундаментов должна быть достаточно глубокой, чтобы избежать промерзания; например, не менее 450 мм, если они не опираются на горные породы, и не менее 1 м на сильноусадочные глины.
Глубокие ленточные фундаменты может понадобиться, если грунт с подходящей несущей способностью находится глубже.
Широкие ленточные фундаменты могут потребоваться при мягком грунте или низкой несущей способности, чтобы распределить нагрузку на большую площадь.
Широкие ленточные фундаменты обычно требуют усиления.
Там, где есть более высокие локальные нагрузки, такие как колонны, можно использовать фундаментные плиты. Дополнительную информацию см. в разделе фундаментные подушки.
При плохих грунтовых условиях, вероятной осадке, или там, где создание отдельных ленточных или подкладных фундаментов для большого количества отдельных нагрузок может оказаться нецелесообразным, можно использовать фундаменты под ростверки. Дополнительную информацию см. в разделе Фундаменты Raft.
Если несущая способность поверхностных грунтов недостаточна для поддержки нагрузок, создаваемых конструкцией, можно использовать глубокие фундаменты, такие как свайные фундаменты. Дополнительную информацию см. в разделе Свайные фундаменты.
Более крупные или более сложные здания могут включать использование ряда различных типов фундамента.
Дополнительные рекомендации доступны в документе BRE «Простые фундаменты для малоэтажного жилья: эмпирическое правило».
- Утвержденный документ А.
- Несущая способность.
- Фундамент ленточный кирпичный.
- Фундаменты зданий.
- Сваи забивные.
- Фундаменты в фундаментах.
- Насколько глубоким должен быть фундамент.
- Как спроектировать плитный фундамент.
- Подложка фундамента.
- Свайные фундаменты.
- Сплошной фундамент.
- Фундамент траншейный бутовый.
- Ступенчатый фундамент.
- Недра.
- Траншейный фундамент.
- Виды земляных работ.
- Типы кулисных фундаментов.
- Доля
- Добавить комментарий
- Отправьте нам отзыв
- Вид история комментариев
Ленточный фундамент — Проектирование зданий
Мы используем файлы cookie, чтобы обеспечить вам максимально удобные условия пользования нашим веб-сайтом. Вы можете узнать о наших файлах cookie и о том, как отключить файлы cookie, в нашей Политике конфиденциальности.
Если вы продолжите использовать этот веб-сайт без отключения файлов cookie, мы будем считать, что вы довольны их получением. Закрывать.
Редактировать эту статью
Последняя редакция 19 декабря 2022
См. вся история
|
Фундаменты обеспечивают поддержку конструкций, передавая их нагрузку на слои грунта или горных пород, которые имеют достаточную несущую способность и подходящие характеристики осадки.
В широком смысле фундаменты можно разделить на неглубокие и глубокие. Неглубокие фундаменты обычно используются там, где нагрузки, создаваемые конструкцией, малы по сравнению с несущей способностью поверхностных грунтов.
Глубокие фундаменты необходимы там, где несущая способность поверхностных грунтов недостаточна для поддержки нагрузок, создаваемых конструкцией, и поэтому их необходимо перенести на более глубокие слои с более высокой несущей способностью.
Ленточный фундамент (или ленточный фундамент) представляет собой тип мелкозаглубленного фундамента, который используется для обеспечения непрерывной, ровной (или иногда ступенчатой) полосы поддержки линейных конструкций, таких как стены или близко расположенные ряды колонн, которые построены поверх фундамента, размещенные по центру по их длине.
Ленточные фундаменты подходят для поддержки линейных нагрузок в большинстве типов грунтов, но они наиболее подходят для грунтов с относительно хорошей несущей способностью. Они особенно подходят для легких структурных нагрузок, таких как те, которые встречаются во многих малоэтажных или средних жилых зданиях, где массивный бетон 9Можно использовать ленточный фундамент 0035 .
В других случаях может потребоваться железобетон. В более старых зданиях могут быть варианты ленточных фундаментов , например кирпичные ленточные фундаменты.
Размер и положение ленточных фундаментов обычно связаны с общей шириной стены, которую они поддерживают. Глубина традиционного ленточного фундамента обычно равна или превышает общую ширину стены, а ширина фундамента обычно в три раза превышает ширину поддерживаемой стены. В результате нагрузка распределяется под углом 45º от основания стены к грунту.
Утвержденный документ А Строительных норм и правил определяет минимальную ширину ленточных фундаментов в зависимости от типа грунта и несущей стены, хотя обычно при проектировании фундаментов рекомендуется консультироваться с инженером-строителем.
Нижняя сторона ленточных фундаментов должна быть достаточно глубокой, чтобы избежать промерзания; например, не менее 450 мм, если они не опираются на горные породы, и не менее 1 м на сильноусадочные глины.
Глубокие ленточные фундаменты может понадобиться, если грунт с подходящей несущей способностью находится глубже.
Широкие ленточные фундаменты могут потребоваться при мягком грунте или низкой несущей способности, чтобы распределить нагрузку на большую площадь. Широкие ленточные фундаменты обычно требуют усиления.
Там, где есть более высокие локальные нагрузки, такие как колонны, можно использовать фундаментные плиты. Дополнительную информацию см. в разделе фундаментные подушки.
При плохих грунтовых условиях, вероятной осадке, или там, где создание отдельных ленточных или подкладных фундаментов для большого количества отдельных нагрузок может оказаться нецелесообразным, можно использовать фундаменты под ростверки. Дополнительную информацию см. в разделе Фундаменты Raft.
Если несущая способность поверхностных грунтов недостаточна для поддержки нагрузок, создаваемых конструкцией, можно использовать глубокие фундаменты, такие как свайные фундаменты.
