Монолитная плита фундамента. Утепленная шведская плита.

Монолитная плита является распространенным типом фундамента как для малоэтажного строительства
так и для зданий с солидным весом (монолитные плавающие основания).

Для частного застройщика, в зависимости от назначения возводимого сооружения, применяют как простую неутепленную плиту, так и фундамент с теплоизоляцией. Простая малозаглубленная плита применяется для неотапливаемых конструкций: беседок, сараев, патио и пр. Отдельно выделим современный тип основания, так называемую «Утепленную Шведскую Плиту». УШП позволяет снизить расходы на отопление дома благодаря утеплению фундамента и встроенному теплому полу.

Простая монолитная плита фундамента

Как видно из схемы устройства, простая неутепленная плита делается в следующем порядке:

  1. Вырывается котлован под сооружение с отступом на 1 метр от наружных осей.
  2. Грунт выравнивается и уплотняется.
  3. Засыпается послойно с утрамбовкой подготовительный слой крупного песка или щебня толщиной до 25 см. Подготовка нужна как для надежности всей конструкции так и для дренажа фундамента и снижения зимнего вспучивания. Дополнительно по всему периметру фундамента можно заложить дренажные трубы ниже уровня подготовки (см. п.10).
  4. Четвертым этапом обустраивается опалубка из доски или взятая в аренду съемная из алюминиевых щитов.
  5. Следующим этапом можно уложить геотекстиль, и поверх него выравнивающую стяжку  М100 толщиной 50-100 мм. Данный этап желателен для более ответственных и тяжелых конструкций.
  6. Далее укладывается гидроизоляция с заведением краев на опалубку. Обычно применяют рулонные материалы: рубероид или гидроизол.
  7. Размещаем арматурную сетку или пространственный каркас на специальные кондукторы (лягушки, стульчики, звездочки). Сетку или каркас применяют для достижения нужной несущей способности.
  8. Заливается бетон М250-М350 слоем 200-300мм с виброуплотнением и выравниванием по уровню. Если по проекту вы планируете устанавливать металлический или деревянный каркас с креплением к основанию — необходимо заранее установить закладные элементы.
  9. По окончанию заливки бетона его необходимо укрыть пленкой или слоем опилок для предотвращения растрескивания и потери влажности. Влажность на уровне 90-100% необходимо поддерживать на протяжении 3 дней.
  10. Окончательным этапом, в случае необходимости, можно обустроить отмостку по периметру и дренажные канавы (см. схему для утепленной плиты).
  11. Если это предусмотрено проектом — не забудьте 2-3 этапе заложить инженерные сети: канализация, водоснабжение и т.д.
Отмостка и дренаж

Малозаглубленные плиты толщиной 150-200 мм – недорогой вариант для строительства беседки, летней бани, мангальной зоны, хозяйственной постройки. Такой фундамент является одновременно и основанием для устройства пола. Пол на бетонной плите можно сделать как деревянный на лагах, так и плиточный. На малозаглубленной бетонной плите возможен монтаж легких деревянных и металлических каркасов, кладка кирпичных стен для беседки.

Утепленная шведская плита. УШП — теплый пол.

Технология Утепленной Шведской Плиты пришла к нам из Скандинавии сравнительно недавно. В России пока не разработали нормативную документацию на ее применение, но эта технология нашла широкую поддержку. УШП гарантирует комфортные условия проживания и реально теплый пол. Давайте подробнее разберем технологию.

Плюсы УШП

  • Значительно снижает расходы на отопление из-за прокладки водяного «теплого» пола и эффективной теплоизоляции;
  • Большая несущая способность фундамента за счет монолитной конструкции с ребрами жесткости;
  • Облегчение работы и экономия средств на прокладку инженерных сетей. Все сразу закладывается в самом фундаменте;
  • Малое заглубление фундамента, вне зависимости от уровня промерзания, пучинистости и рыхлости почвы. Грунтовые воды УШП так же не страшны. Технология подходит для регионов с холодным климатом;
  • Хороший дренаж основания и гидроизоляция защищает фундамент от воздействия влаги и промерзания;
  • Эффективное утепление с замковым соединением из пенополистирола исключает появление «мостиков холода».

Минусы Шведской Плиты

  • Фундаментную плиту можно залить только на идеально выровненной горизонтальной поверхности. Уклоны недопустимы – иначе произойдет разрыв в утепляющем слое;
  • Затрудненный ремонт инженерных коммуникаций — желательны резервные линии;
  • Расчет и монтаж УШП требуют точных расчетов и четкого следования проекту. Теплотехнический проект лучше заказать в специализированной организации.

Этапы укладки УШП пошагово

  • Первым этапом на строительном участке удаляется растительный слой.
  • Как было отмечено, для данного вида фундамента нужен неглубокий абсолютно ровный по горизонтали котлован.
  • Далее делается точная разметка фундамента по геодезическим приборам, намечаются оси и места выводов коммуникаций.
  • По периметру котлована делают траншею под дренаж.
  • Кладется слой геотекстиля с учетом рельефа котлована и дренажной канавы.
  • Монтируются трубопроводы водоснабжения и канализации с выводами к точкам потребления.
  • Затем поочередно засыпаются слои гидроизоляционный дренажной подушки: глина, песок, щебень или гравий. Каждый слой утрамбовывают и накрывают геотекстилем. Слой должен быть идеально выровнен по уровню в соответствии с проектом.
  • Следующий этап — укладка плитного пенополистирольного утеплителя в два ряда для устранения мостиков холода. Так же утепляются цоколь и отмостка.
  • Затем устанавливают арматурный каркас в ребрах жесткости и по всей поверхности плиты. Поверх каркаса монтируют система теплого пола с подводом к тепловому котлу.
  • Дальше производится заливка бетонной смесью с виброуплотнением и выравниванием под «0».

Компания «Строитель-МП» не производит теплотехнический расчет УШП, но имеет опыт заливки подобных фундаментов.

Источники изображений: Фото компании, Яндекс.Картинки

Недостатки фундамента — утепленная шведская плита — Плитный фундамент — Фундаменты для домов — Статьи

Данный вид   фундамента по мнению, Дмитрия Марченко, далеко   не идеален. Марченко считает, что выбор этого типа фундамента  скорее относится к провальным решениям, чем к решениям рациональным.

После того как данный тип фундамента был раскручен на строительных форумах, его активно подхватили производители пенополистерольных утеплителей сделали технологические карты,  инструкции по обустройству данных типов фундамента. В результате тема УШП получила еще большую статусность как профессионального решения для устройства фундамента частного дома. Данные производители неспроста заинтересовались именно этой технологией фундаментов — в ней использовано очень больше количество утеплителя и большая часть его использована просто нерационально, можно было бы спокойно  обойтись без нее.


Марченко высказывает мнение, что данная технология является выгодной скорее не для хозяев будущего дома, не для строителей, она выгодна именно для производителей пенополистерола.

Дмитрий Марченко  изучил этот фундамент детально и не увидел других, заинтересованных в этом фундаменте лиц, кроме как производители экструдированного  пенополистерола.

Насколько же рационален фундамент УШП?
На многих сайтах, пропагандирующих данный фундамент вы можете увидеть большой список его  преимуществ. По мнению Дмитрия Марченко большинство из этих преимуществ просто надумано и в действительности не имеет под собой никаких подтверждений.

Толщина песчаной подушки 300-400 мм, то качественной трамбовки песка очень редко получается достичь. Очень часто строители этим пренебрегают.

Например делают это не послойно или недостаточно проливают или наоборот заливают песок и тогда он не может быть утрамбован должным образом. И даже если это все будет выполняться качественно, все равно на всей площади песчаной подушки возможны места неравномерной трамбовки. В результате это приведет к тому, что основание из песчаной подушки под домом, а оно будет не локальным, а общим для все плиты, может оказаться неравномерным и приведет к неравномерной усадке фундамента.

неравномерная усадка фундамента в свою очередь повлечет возможное растрескивание фундамента, и тогда армирование в один слой будет крайне недостаточным, чтобы фундамент сохранил свою геометрию и не дал трещину, что в результате повлечет возникновению трещины в несущих конструкциях дома. Таким образом песчаная подушка влияет на устойчивость всего дома.

ОБСУДИТЬ ФУНДАМЕНТ УТЕПЛЕННАЯ ШВЕДСКАЯ ПЛИТА НА ФОРУМЕ

Также недостатком является возможная деформация самого ЭППС. Несмотря на то что производитель заявляет высокие технико-эксплуатационные характеристики своей продукции, что материал имеет очень большие показатели на сжатие, практика показывает,что экструдированный пенополистерол при больших нагрузках работает, как минимум,  не так как заявлено в его характеристиках. А значит возможны деформации материала, что приведет к неравномерной усадке фундамента. Экструдированный пенополистерол непосредственно под плитой фундамента получает огромные нагрузки в виде давления  со стороны дома, а значит под вопросом его долговечность. Несмотря на то, что производители заявляют об идеальных качествах, историй использования ЭППС данным образом очень мало, нет сведений от его слёживаемости в течении 10-15-20 лет, а это ставит под вопрос целостность всего дома. Нет уверенности в том, что человек захочет рисковать своими капиталовложениями в дом, чтобы на себе проэкспериментировать, насколько производитель ЭК был добросовестен.



К недостаткам данного фундамента, как и других плитных фундаментов  является низкий цоколь. Обычно он составляет 10 см уже от отметки отмостки и стеновые конструкции дома находятся в очень непосредственной близости к земле, а значит они будут находиться в зоне повышенной влажности, что для нашего климата является очень уязвимым моментом.  Цоколя высотой 10 см недостаточно для нашего климата, в наших климатических условиях цоколь должен иметь высоту 50-60 см. Это обеспечит достаточное расстояние от земли для стеновых конструкций и отведет от них любую влагу и снег.

Как и другие типы плитных фундаментов, этот фундамент будет требовать наличия ровного участка и отсутствия каких-либо уклонов с любой из сторон в сторону дома, т.к. любая дождевая или талая вода будет подмачивать боковые части основы фундамента и эти места будет неравномерно пучинить, будет подрывать отмостку, даже может повлечь за собой поднятие какой то части фундамента и при неравномерной игре фундамента могут произойти деформации на фундаменте или на конструкциях стен.


Большинство технологических карт или инструкций по обустройству данного фундамента подразумевают устройство дренажной системы. Она обязательно должна устраиваться в теплой зоне земли, иначе дренаж уже в первую зиму скорее всего просто разорвет пучением. Он будет набираться водой и зимой, когда температура будет минусовая он просто промерзнет и его разорвет. Но любая дренажная система имеет склонность к заиливанию и в данном случае эта система именно под домом будет иметь большую склонность, т.к. она уже на этапе устройства фундамента дома будет подвергаться возможным рискам к засорению со стороны рабочих, будет работать виброплита. Конечно устраивается защита в виде геотекстиля, но практика показывает, что есть места стыка и какие то недочеты строителей, в результате дренажные системы заливаются. Есть выход, который частично решает ситуацию,  строятся ревизионные люки,  через  которые можно под напором воды промывать дренажные системы, но в большинстве случаев скрытые дренажные системы являются не самым лучшим решением, особенно если этим будут заниматься не специалисты именно по дренажам, а обычные строители по устройству фундамента. В таких случаях очень часто упускаются важные моменты, потому что ели нет практики ее невозможно заменить информацией из интернета. Тем более просто проложить дренажные трубы недостаточно. Нужно делать отвод с разуклонкой, нужно делать приемочный колодец, устанавливать дренажный насос.  Этим вы получите еще большее удорожание строительства.



На участке вам придется выделить место под дренажный колодец, регулярно его обслуживать и контролировать, прочищать дренажную систему, которая с большой вероятностью лет через 5-10 полностью  заилится. А ремонтопригодность дренажных систем в этих местах  просто невозможна. Любые работы по выемке грунта в этом месте  просто приведут к осадке фундамента.  Это еще один минус к вопросы о цене данного фундамента. На этом можно уже в принципе сказать, что данный тип фундамента не выгоден.

Но на этом его недостатки не заканчиваются.
Частные дома строятся как правило за городом, где водятся в большом количестве грызуны, муравьи и т.д. И утеплитель под фундаментом для них идеальное место для обустройства нор. Утеплитель будет не целостным, а давление со стороны дома останется прежним. Отсюда возможны деформации, просадки утеплителя, а вместе с ним просадки фундамента. И в течении 10-5 лет картина с геометрией фундамента может кардинально ухудшиться.
Есть решение, которое частично используется при строительстве любого дома, так как рациональным всегда является утепление отмостки дома, утепление фундамента, чтобы исключить промерзание плиты, исключить попадание мороза под фундамент, даже монолитный, поэтому при устройстве утепленяиз ЭП, правильным решением всегда является обустройство защитной сетки.     Но если выполнять защиту металлической сеткой всего объема утеплителя, то это очень дорого, и не факт что туда не смогут пробраться муравьи.

Что касается теплых полов при устройстве данного фундамента: Разводка труб теплых полов уже может производиться на этапе его возведения. Трубы   теплого пола хомутами крепятся к арматуре, которая располагается в нижней части плиты. И в результате после заливки вы получаете готовый фундамент в котором находятся трубы теплого пола, а значит вам не нужно будет делать классической системой  устройство теплых полов по утеплителю, когда по монолитной плите   дома устраивается утеплитель, закладываются трубы теплого пола, делается стяжка, и в результате вы тоже получаете теплый пол, но за эти работы дополнительно платите деньги.



Стяжка пола, которая устраивается по трубам теплого пола, имеет относительно невысокую плотность, и соответственно теплоемкость, в сравнении с монолитной плитой. Это дает возможность трубам теплого пола относительно быстро прогревать слой стяжки и отдавать тепло в помещение.  Если посмотреть на систему теплых полов в УШП, то в отличии от классической стяжки. мы получаем: сама плита имеет большую плотность и большую теплоемкость, а значит для того, чтобы нагреть эту плиту, котел должен работать намного больше. и вы должны будете  за это больше заплатит, чтобы прогреть весь объем бетона и только тогда он будет отдавать  качественное тепло в помещение. И если от труб теплого пола до чистового покрытия  толщина 5-6 см, то в случае с УШП это расстояние возрастает в 2-2,5 раза. А чтобы прогреть ваш дом вы должны 1-2 дня прогревать саму плиту, и только тогда начнется какой то  тепловой эффект от труб теплого пола.  Данная система является очень медленной на разогрев и на охлаждение. поэтому если сравнивать  устройство теплых полов, то классическая система более выигрышна, т.к. она позволяет при меньших затратах    в теплоэнергии быстрее   передавать   эту энергию помещению.


Т.к. данная система непосредственно связана  с водой, то может иметь проблемы с подтеканиями.   Строители могут случайно передавить  или повредить трубу,  что может привести к необходимости ремонта. В случае с классической системой разбивается стяжка, находится и устраняется место пробоя. Здесь место пробоя найти не сложно, т.к. на полу оно будет проступать мокрое пятно. а в случае с монолитной плитой поиск места повреждения будет достаточно проблематичен, также придется приложить много усилий, чтобы добраться до трубы, и будет нарушена монолитность несущей конструкции дома. А в случае со стяжкой на целостность несущих  конструкций поиск и устранение пробоины никак не повлияет.

Как и все другие плитные фундаменты, этот фундамент требует четкого технологического расчета, а также четкого понимания и четкого устройства инженерных систем нулевого  цикла уже на этапе фундамента. Т.е. если при устройстве других типов фундамента вы имеете возможность подумать, перед установкой сантехники подвигать выводы труб,  то при данной  системе уже    выведенные трубы    никуда сдвинуть вы не   сможете.                                        ,
Если вы сталкиваетесь с тем, что из плиты фундамента у вас выходят трубы, гильзы, всегда защищайте их, накрыть их чем то является неполным решением, самое проверенное — это делать короба из дерева. .
Технология выгодна для производителей экструдированного пенополистерола.

Что такое УШП (утепленная шведская плита) и почему это надежный фундамент? — Строй Дом UA

В прошлой статье «Какой фундамент выбрать для каркасного дома из сип панелей, надежность и экономия?» мы обсудили, что УШП (Утепленная Шведская Плита) — это наиболее надежный и экономически выгодный фундамент.   Сегодня более подробно поговорим о достоинствах и недостатках УШП, а также рассмотрим «строение» этого вида фундамента.

Сама технология утепленной шведской плиты подразумевает устройство в качестве фундамента и пола 1 этажа железобетонной «плавающей» плиты с встроенными коммуникациями и, при необходимости, устройством «теплых полов» системы отопления. Вся нагрузка дома равномерно распределяется по плите. Главной особенностью этого фундамента является то, что он полностью утеплен под бетонной плитой слоем пенополистирола. Именно это помогает такому бетонному основанию не «терять» драгоценное тепло, а аккумулировать и в последствии отдавать его обратно в жилое помещение первого этажа. Эта технология получила заслуженное признание во многих странах мира, в том числе и у нас. Сегодня остро стоит вопрос стоимости энергоресурсов, поэтому избежание потерь и сохранение тепла в доме, как никогда, актуален в Украине. Именно этот энергосберегающий фундамент позволяет говорить о строительстве энергоэффективного дома. Ведь одна из концепций энергосберегающего дома является полностью утепленный наружный контур дома. Что такое энергосберегающий дом Вы можете узнать, посмотрев ролик:


В целом технология УШП подразумевает устройство железобетонного утепленного основания в виде плиты с ребрами жестокости под несущими стенами. Но наши инженеры разработали совместную концепцию: ленточного фундамента и УШП. Это усовершенствование незначительно отразилось на стоимости такого фундамента, но значительно увеличило жесткость конструкции. Мелкозаглубленный ленточный фундамент по периметру дома и под несущими перегородками позволил УШП «чувствовать» себя более устойчиво при неровном рельефе пятна застройки. Ввиду того, что это мелкозаглубленный ленточный фундамент, его глубина не превышает 60 см. Без сомнения он подвержен разрушительной силе межсезонного пучения грунта. (Несколько слов, что это такое. Пучение грунта — это изменение его объема, происходящее в следствии замерзания содержащихся в слоях грунтовых вод.) Именно поэтому мы предусмотрели наружное утепление фундамента в земле 100 мм. пенополистирола. Так же мы настоятельно рекомендуем устройство по периметру дома утепленной отмостки. Говорить о необходимости самой отмостки мы не будем, это очевидно. Однако утепление нижней части отмостки 100 мм. пенополистирола помогает полностью исключить воздействие сил морозного пучения на стенки ленточного фундамента.Ниже мы приводим небольшой видео отчет с одного из наших объектов, построенных на УШП:

Теперь немного о самом устройстве плиты. Вначале устраиваем утепленный ленточный фундамент по периметру плиты и под несущими перегородками согласно проекту.


Далее выставляем надежную опалубку, которая позволит плите «подняться» над землей. (Устройство цоколя не менее 400 мм. является обязательным для деревянного дома.)


После того, как буден засыпан слой дренажного щебня и песка, с последующим механическим уплотнением, ложится слой гидроизоляции. Он  позволит полностью исключить проникновение влаги к бетонному основанию. Сверху укладывается слой пенополистирола ПСБ С 25 толщиной 200 мм. Именно этот «пирог» позволяет полностью исключить «утечку» тепла из бетона в землю. И уже сверху укладывается высококачественный бетон 150 мм. Грамотное армирование фундамента и плиты позволяет этой конструкции быть жестким и надежным основанием каркасного дома из сип панелей. Мелкозаглубленный фундамент содержит четыре горизонтальные нитки армирования, а бетонная плита имеет двойной металлокаркас с ячейкой 150 х 150 мм.


Сам сип панельный канадский дом имеет небольшую массу. (Больше информации о канадской технологии сип панельного строительства Вы можете узнать из рубрики: «О технологии энергосберегающего строительства»)
К примеру 1 м.кв. сип панели весит до 20 кг, а масса кирпичной стены 1м.кв. равно 960 кг. Поэтому УШП, разработанная нашими инженерами, не только полностью соответствует параметрам канадского дома, но и имеет значительный запас прочности. Нельзя не сказать, что при устройстве УШП Вы получаете не только надежный и долговечный фундамент дома, но и утепленный черновой пол 1 этажа.

Так же при устройстве УШП все подземные коммуникации, а именно канализация, гильзы под ввод электричества, воды и других кабелей, закладываются на этапе заливки плиты бетоном. Чтобы более наглядно понять устройство УШП, разработанной инженерами «Строй Дом UA», представляем Вам чертеж плиты.

Нельзя не отметить некоторые «недостатки» этой технологии.

В первую очередь, это стоимость такой конструкции. В среднем 1 м.кв. УШП в комплексе обходится не менее 120 дол. Однако может ли надежное, теплое основание Вашего дома стоить недорого? Порой неуместное желание экономить приводит к плачевным последствиям. Качественный, надежный, правильно рассчитанный фундамент, как правило, имеет стоимость от 20-30% от общей стоимости коробки дома и кровли. К недостатка  можно отнести так же тот факт, что такой фундамент не применим на грунтах с низкой несущей способностью. К примеру на торфяниках.
ВЫВОД. В заключении можно с уверенностью сказать, что утепленная шведская плита – один из лучших фундаментов для каркасных быстровозводимых домов из сип панелей. Однако следует заметить, что при сильном уклоне участка экономически целесообразней рассмотреть комбинированный железобетонный фундамент ленточно-свайный. Пример такого фундамента Вы можете увидеть в видео отчете строительства по канадской технологии с одного из наших объектов:


Если Вам интересна стоимость строительства энергоэффективного дома по канадской технологии, обратите внимание на статью на нашем сайте: «Реальная стоимость строительства жилого дома в различных комплектациях от «Строй Дом UA»

С уважением, команда «Строй дом UA»

Утепленная шведская плита | Наше место

Для строительства домов возможно использование современного фундамента- утепленная шведская плита (УШП). Это один из видов фундаментов малого заглубления, который были придуман и активно используется в скандинавских странах. Конструкция шведской плиты представляет собой многослойную структуру, включающую в себя дренажную систему, канализацию, систему водоснабжения, утеплитель и теплые полы. Фундамент УШП — это полноценный пол первого этажа, подготовленный к финальной отделке.

Утепленная шведская плита. Преимущества

  • Готовый пол. Утепленная шведская плита — надежная конструкция основания будущего дома с встроенными коммуникациями, и, что не мало важно: идеально ровная поверхность для укладки чистового пола! Нам не понадобится возводить первое перекрытие — оно уже готово, причем за счет укладки в фундамент труб водяного отопления мы получаем пол-батарею, который будет отапливать первый этаж без дополнительных электроприборов. Конвекторы, батареи, калориферы — больше не нужны, ведь у нас теплый фундамент.
  • Быстро. На устройство утепленной шведской плиты, включая устройство опалубки, укладку коммуникаций, труб теплого пола, теплоизоляции, армирование и заливку уходит всего неделя. Использование специальной техники не понадобится. Достаточно бригады из 4-х человек. Сроки в строительстве — самое важное, и за счет использования современных материалов, мы получили возможность сократить их до минимума.
  • Надежно. Что нам нужно от фундамента? Чтобы он не «гулял» — соответственно необходимо исключить морозное пучение грунта под основанием. Этот вопрос как раз решает хороший морозостойкий утеплитель, который выпускается специально только для использования в шведских плитах, поэтому мы закладываем в конструкции наших фундаментов именно его. К тому же, он обладает самыми высокими прочностными параметрами среди всех аналогов на рынке, поэтому будет выдерживать самые серьезные нагрузки как со стороны грунтов, так и со стороны ограждающих конструкций.
  • Удобно. Простая и быстрая технология устройства шведской плиты позволяет возвести фундамент на любой почве — будь то супесь, глина, водонасыщенные или слабонесущие грунты.
  • Энергоэффективно. Теплопотери через стены фундамента могут достигать 20% от общей величины — то есть одну пятую часть тепла мы теряем через основание нашего дома. Утепленная шведская плита значительно снижает этот процент, приводя его к минимуму. Использование утеплителя толщиной 20 см приближает параметры энергоэффективности фундамента к европейским нормам.

Этапы строительства утепленной шведской плиты

Шаг 1 — Разметка подъездной дороги

Шаг 2 — Разметка пятна застройки

Шаг 3 — Разработка котлована

Шаг 4 — Укладка геотекстиля

Шаг 5 — Трамбовка песчаного основания

Шаг 6 — Трамбовка песчаного основания

Шаг 7 — Устройство подъездной дороги

Шаг 8 — Монтаж гильз под ввод инженерных коммуникаций

Шаг 9 — Устройство прифундаментного дренажа

Шаг 10 — Монтаж опалубки

Шаг 11 — Утепление фундамента экструдированным пенополистеролом

Шаг 12 — Армирование фундаментной плиты

Шаг 13 — Устройство системы тёплый пол

Шаг 14 — Устройство системы тёплый пол

Шаг 15 — Коллектор системы_тёплый пол

Шаг 16 — Фундамент перед заливкой

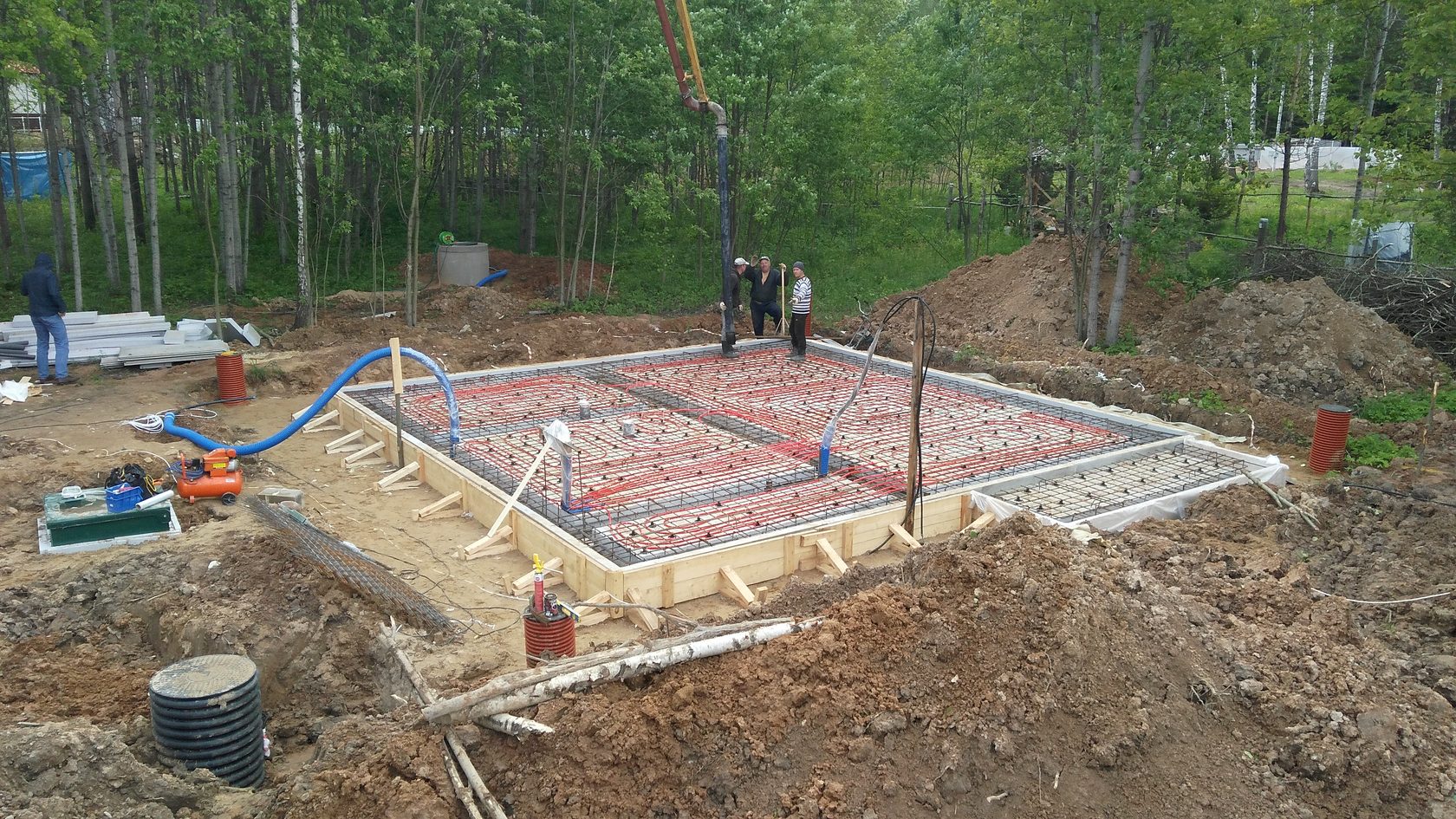

Шаг 17 — Заливка фундаментной плиты

Шаг 18 — Заливка фундаментной плиты

Шаг 19 — Добавка присадки в бетонную смесь

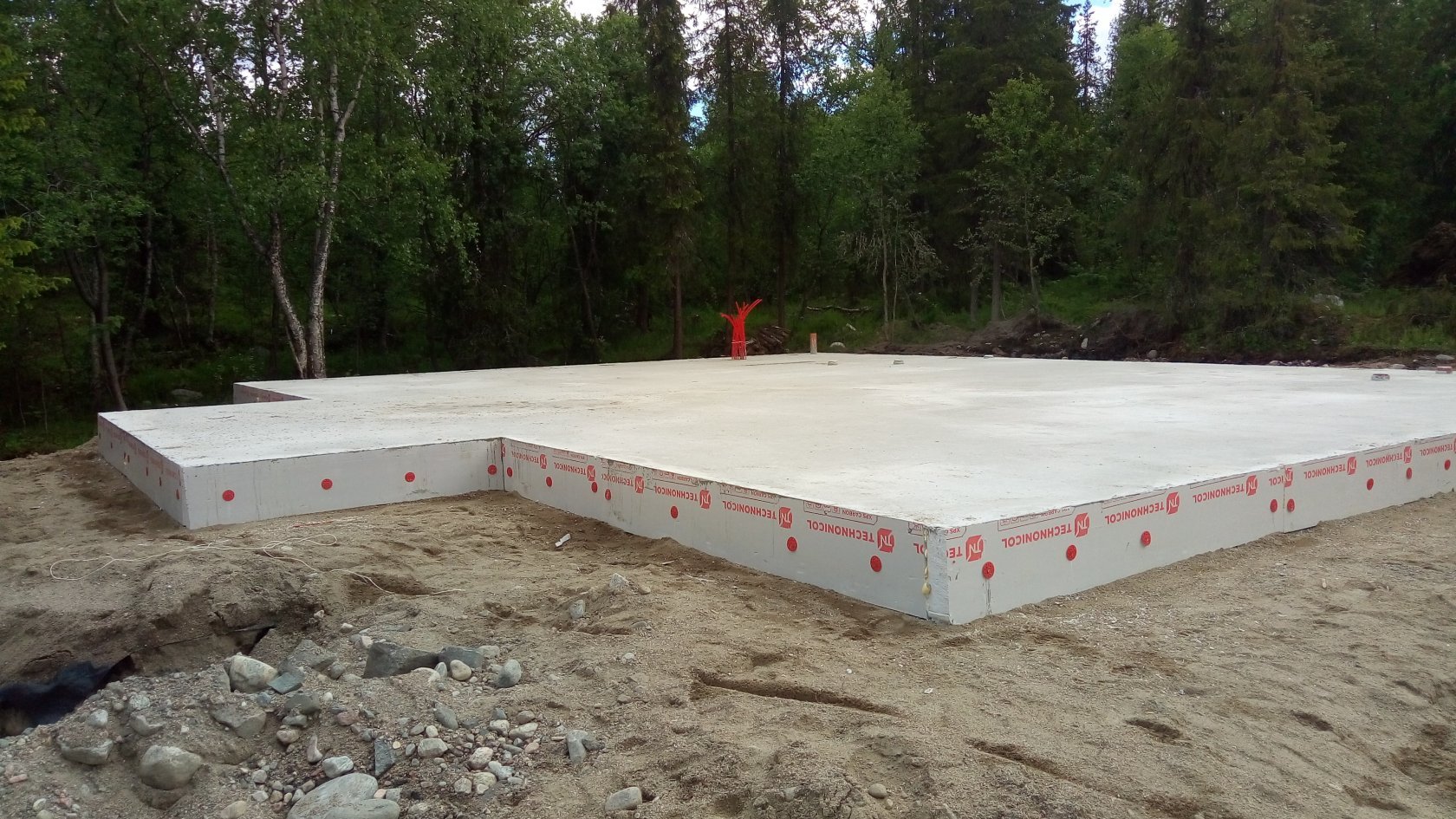

Шаг 20 — Готовый фундамаент УШП

Шаг 21 — Готовый фундамент УШП


цена в СПб на утепленную шведскую плиту

Преимущества утепленной шведской плиты

УШП — разновидность монолитных фундаментов, которая сегодня пользуется широкой популярностью в коттеджном строительстве, особенно в элитном сегменте. Он отлично подходит для любых типов зданий, включая тяжелые. На нем можно строить дом из кирпича, натурального камня, пенобетона или газобетона. Также фундамент данного типа может применяться для возведения гаража или других крупных хозяйственных построек.

Технология УШП обладает целым рядом достоинств, которые выгодно отличают ее от традиционных методов возведения основания дома. В том числе ключевыми ее преимуществами являются:

  • Высокая несущая способность, позволяющая возводить тяжелые здания.
  • Возможность применения даже на сложных грунтах (влажных, пучинистых, слабонесущих и т.д.). Фундамент демонстрирует высокую устойчивость к сдвигу грунта.
  • Отличное утепление. Тепловые потери УШП ниже, а значит и затраты на отопление коттеджа, сокращаются на 15-20%. Предотвращается промерзание нижней части стен и угловых участков.
  • Функциональность. УШП представляет собой не только ровное и надежное основание для чистового пола, но и фактически готовый теплый пол.
  • Сжатые сроки возведения. Утепленная шведская плита, в зависимости от индивидуальных параметров дома и характеристик грунта на участке возводится за 1-2 недели.

Благодаря этим качествам шведская плита сегодня является одним из наиболее привлекательных вариантов фундамента при постройке загородного дома.

Этапы строительства и технология шведского фундамента

Возведение УШП начинается с проектирования. На основании результатов геодезического исследования и параметров дома выполняется расчет фундамента, составляется его схема. Дальнейшие монтажные работы выполняются в строгом соответствии с проектом. Стоимость работ, рассчитанная в смете, фиксируется и является окончательной.

Шведская плита представляет собой многослойное основание, строительство которого осуществляется в следующем порядке:

  • Выполняется расчистка и разметка участка под строительство.
  • Проводятся земляные работы по разработке котлована под основу дома в соответствии с проектом.
  • На дно котлована укладывается геотекстильное полотно и гидроизоляционный материал.
  • По всей площади основания укладывается высококачественный теплоизоляционный материал из пенополистирола.
  • Производится укладка подушки из смеси песка и щебня. Насыпка осуществляется в несколько слоев, каждый из которых тщательно трамбуется.
  • Выполняется монтаж опалубки. Монтируется арматурный каркас основания загородного дома.
  • Осуществляется прокладка труб инженерных коммуникаций, а также отопительных труб, по которым в плите будет циркулировать теплоноситель.
  • Фундамент заливается бетоном. При этом под несущими стенами предусматривается ростверк, поверх которого заливается монтажная плита.

Что мы можем гарантировать:

  • Фиксацию цен на все утвержденные работы.
  • Строгую проектную документацию. План проекта согласуется и на выходе заказчик получает ровно то, что было заявлено.
  • Индивидуальный подход. В наличии имеются типовые планы, но если клиент желает нечто уникальное, то мы с радостью проявим гибкость и изменим существующие проекты или разработаем новый с нуля.

Заказать возведение фундамента УШП

Если Вы планируете постройку загородного дома, то наша компания готова выполнить полный комплекс работ. В том числе мы обеспечим возведение надежного и теплого фундамента УШП в СПб и ЛенОбл. Воспользуйтесь онлайн калькулятором, чтобы предварительно рассчитать цену за 1м2 и оформить заказ.

Цены на фундамент УШП под ключ, стоимость строительства

Утепленная шведская плита — надежное энергоэффективное основание для современного дома. УШП включает качественное утепление, комфортную и экономичную систему отопления «теплый пол» и встроенные инженерные коммуникации. На гладкую ровную поверхность можно сразу укладывать напольное покрытие. Строительная Компания «Медный Всадник» предлагает построить фундамент УШП под ключ по максимально доступной  цене на высоком качественном уровне.

Что такое УШП

Утепленная шведская плита УШП — многослойный фундамент малого заложения со сложной структурой:

  • толстый слой теплоизоляции сохраняет энергию для обогрева дома;
  • бетонная плита воспринимает нагрузки и одновременно служит полом первого этажа;
  • встроенная разводка обеспечивает быстрое подключение инженерных коммуникаций.

Цена фундамента по технологии УШП не относится к бюджетной, но по энергосбережению данная конструкция значительно превосходит традиционные аналоги.

Устройство «утепленной шведской плиты» проводится в строгом соответствии с технологией:

  1. Удаляется плодородный слой грунта. Площадь устраиваемого котлована превышает размер фундамента на 1 м по периметру.
  2. Прокладывается прифундаментная дренажная система, оснащенная смотровыми колодцами.
  3. На поверхность грунта укладывается геотекстиль, предотвращающий заиливание песчаного основания и позволяющий равномерно распределять нагрузку.
  4. Устраивается песчаное основание с послойным трамбованием.
  5. Прокладываются закладные гильзы под ввод электроснабжения и водоснабжения, монтируются трубы системы канализации.
  6. Устанавливается опалубка и бортовые плиты утеплителя.
  7. Укладывается утеплитель — экструдированный пенополистирол — согласно проекту.
  8. Монтируются каркасы из арматуры и выполняется армирование плиты фундамента.
  9. Проводятся трубы водяного «теплого пола» с подключением системы к распределительному коллектору.
  10. Заливается бетон.
  11. Осуществляется уход за бетоном.
  12. Демонтируется опалубка фундамента.
  13. Выполняется монтаж ливневой системы.

Преимущества УШП

Утепленная плита популярна не только в Скандинавских странах, но и в России. Оригинальная разработка обладает многими преимуществами перед традиционными технологиями закладки фундамента:

  • Строительство УШП под ключ позволяет объединить в одном технологического процессе заложение фундамента, монтаж утеплителя и прокладку инженерных коммуникаций и сократить сроки возведения надземной части дома.
  • Благодаря равномерному распределению нагрузки может использоваться на слабых непрочных грунтах.
  • Утеплитель защищает от морозов не только площадь непосредственно под домом, но и цоколь с отмосткой. Это исключает возможность промерзания углов здания и песчаного основания, а также проявления сил морозного пучения, способных деформировать конструкции.
  • Теплоизоляция из пенополистирола отлично сохраняет тепло, снижая расходы на отопление на 15-20%.
  • Монолитная бетонная плита, или бетонное основание со стяжкой с теплым полом, в комплексе, являются прекрасным тепловым аккумулятором.

Чем выгодна УШП

Цена утепленной шведской плиты под ключ несколько выше чем обычных ленточных или свайных фундаментов. Устройство сложной инженерной конструкции требует труда квалифицированного персонала и применения более дорогих материалов. Но при анализе затрат вы увидите, что данная технология выигрышна как в отношении скорости и качества, так и экономичности в эксплуатации. В этом сможете убедиться в первый же отопительный сезон.

В стоимость УШП фундамента под ключ уже включены разводка коммуникаций, система отопления и черновые полы первого этажа. Вам останется построить стены, смонтировать крышу и провести отделочные работы. Если вы закажете дальнейшее строительство коттеджа под ключ в нашей компании, мы предоставим скидку.

УШП от СК «Медный Всадник»

Наша компания проводит монтаж фундамента УШП под ключ. Долговечность основания вашего дома обеспечивают:

  • точный расчет нагрузок;
  • грамотная подводка коммуникаций;
  • строгое соблюдение требований при проектировании системы отопления «теплый пол»;
  • применение качественных материалов.

Цена УШП плиты под ключ зависит от размеров объекта и особенностей участка. На эксплуатацию фундамента мы даем гарантию 10 лет.

Утепленная шведская плита в Спб и Москве

Утепленная шведская плита УШП — утеплённая мелкозаглубленная фундаментная плита, объединяющая в одну конструкцию: фундамент дома, пол 1 этажа и инженерные системы, включая «теплый водяной пол» для 1 этажа.

Утепленная шведская плита технология строительства в совершенстве изучена специалистами компании Фул Хаус и отработана на практике. Один из популярных нормативных документов, используемый при строительстве УШП – Стандарт организации строительства СТО 72746455-4.2.1-2013.

Утепленная шведская плита фундаменты такого типа специалисты Фул Хаус рекомендуют применять только для легких одноэтажных или домов с мансардным вторым этажом, построенных по каркасной технологии. При проектировании фундаментов по технологии УШП необходимы расчеты по прочности грунта и конструкций фундамента.

Утепленная шведская плита – мнение специалистов

  1. Не подходит для больших или тяжелых загородных домов: а) с этажностью более 1го этажа, б) с большой площадью фундамента или с линейными размерами более 12м, в) со стенами из кирпича или газобетона, г) с монолитными или плитными межэтажными перекрытиями, д) с облицовочным кирпичом, е) с натуральной черепицей.
  2. В УШП одноярусное армирование плиты существенно снижает прочность конструкции фундамента при действии сил на изгиб, в отличие от классической фундаментной плиты, где используется 2-х ярусное армирование. В УШП армируется только нижняя треть толщины плиты (для экономии арматуры и бетона) – взяв за основу принцип работы материалов: арматура в нижней части компенсирует силы на растяжение, а бетон в верхней части – на сжатие. Но данный принцип не защищает конструкцию фундамента при действии сил со стороны грунта (например, подвижки грунта, морозное пучение) – в таком случае нижний объем конструкции плиты должен принимать нагрузки на сжатие (арматура в УШП в данном случае «выключается» – т. к. она изгибается), а верхний на растяжение (бетон в УШП тоже «выключается» из работы – он «трещит»). На это у создателей есть аргумент – мощная защита от сил морозного пучения в виде толстой обоймы утеплителя. Да, — в случае: 1) если работы по устройству основания фундамента и монтаж утеплителя выполнены ИДЕАЛЬНО! 2) и второе, если смонтированный утеплитель находится в ИДЕАЛЬНЫХ! условиях, когда нет подвижек и неравномерных осадок грунта под плитами утеплителя, а сам утеплитель не слеживается и/или не теряет своих первоначально заявленных свойств под действием агрессивной среды почвы. Думаю, не откроем секрет – что идеальных условий не бывает! В настоящее время вопрос не изучен в полной мере и поэтому нет достоверной информация о слеживаемости ЭПП под фундаментной плитой со временем и о сохранности свойств в течение длительного времени под воздействием агрессивных факторов почвенной среды: грунтовых вод, кислот, солей и т.п. Проще говоря – никто не знает, что будет с утеплителем под фундаментом, скажем, через 10 лет и что от него останется?!
  3. Строительство фундамента УШП возможно только после подготовки и утверждения разделов проекта ИС инженерные сети (ОВ и ВК): отопление, водоснабжение и канализация. Значительно увеличиваются сроки согласования проекта и начала строительства фундамента. Нет времени на «подумать» и в последствии перемещать сантехнические приборы, в отличие от строительства классической фундаментной плиты или утепленной (УФП – см. ниже), при которой проектирование инженерных сете возможно и даже рекомендуется начинать после окончания строительства коробки дома.
  4. Существенно увеличивается стоимость строительства УШП в сравнении с ФП, т.к. в итоговую стоимость строительства фундамента добавляются затратные инженерные работы и материалы. В конструкции УШП большое количество дорогостоящего экструдированного пенополистирола – это объясняет то, что реклама, лоббирование данной технологии и внедрение руководств, инструкций, стандартов организации происходит силами компаний-производителей экструдированного пенополистирола. Это выгодно им и не выгодно частному заказчику!
  5. Требуется организация совместной работы нескольких бригад и специалистов: монолитчиков, сантехников, соответствующего технического и инженерного надзора.
  6. Бригады строителей и монтажников должны иметь высокую квалификацию и большой опыт монтажных работ по устройству УШП. Нет защиты «от дурака», от «кривых рук» некоторых неопытных строителей. Поэтому, если Вы приняли решение строить УШП – делайте это только с опытной строительной компанией. Самострой приведет к печальным последствиям.
  7. Увеличивается объем строительно-монтажных работ (в основном за счет инженерных работ) и, соответственно, увеличиваются сроки строительства фундамента. ФП строится за 7-14 дней в зависимости от площади, а УШП – в среднем за 14-21 день.
  8. Неремонтопригодность системы «водяной теплый пол» в случае повреждения контурных труб — в результате деформации конструкции фундамента или износа некачественных труб, т.к. система находится не в бетонной стяжке, а в конструкции самого фундамента. Во-первых, пробоину в УШП определить и найти гораздо сложнее, т.к. вода будет проникать и насыщать всю толщу бетона и только в критических случаях можно обнаружить мокрые пятна на поверхности отделки пола. Во-вторых, для ревизии и последующего ремонта по устранению протечки потребуется разрушить саму плиту – которая является опорной и несущей конструкцией дома. Последствия могут быть непредсказуемыми. В случае устройства классической системы «теплого водяного пола» мокрое пятно быстро проступает на поверхности пола после возникновения протечки, а для ревизии и ремонта разбивается только стяжка – не являющейся элементом несущей конструкции фундамента.
  9. В УШП «теплый водяной пол» крайне неэффективен и нерационален из-за отсутствия четкого покомнатного зонирования, а также более глубокого залегания контурных труб (для обычной системы глубина залегания под стяжкой составляет 4-5см, в УШП – 10-12см): теплый пол в УШП должен сначала прогреть ВЕСЬ!!! бетон в конструкции фундамента (это 1-2дня!!!) и только после этого система будет отдавать тепло в помещения и обогревать их. Если есть условное зонирование системы по комнатам – при включении даже только в одной комнате, система будет греть всю толщу фундамента. Страшно представить сколько лишних затрат будет потрачено в таком доме на отопление!

    В доме с классической фундаментной плитой с системой «теплый пол» идет строгое зонирование: бетонная стяжка с контуром «теплого пола» в каждой комнате четко ограничена: снизу утеплителем (ЭПП), по периметру демпферной лентой и стенами. Такая конструкция позволяет избирательно и быстро прогревать пол в каждой отдельно взятой комнате, затрачивая при этом минимум энергоресурсов. С такой системой вы не греете впустую конструкцию фундамента.

  10. Необходимо совмещать основное бетонирование УШП (бетон не менее B22,5) с затиркой поверхности «вертолетом» с использованием специальной полусухой бетонной смеси.
  11. Т.к. уровень чистого пола находится низко, то снаружи по периметру дома формируется невысокий цоколь. Для Московской и Ленинградской области высота цоколя для защиты от дождевых брызг и снежных заносов должна составлять не менее 50см.
  12. УШП не подходит для таких участков, где требуется поднятие уровня «чистого пола» относительно дороги или соседних участков. При строительстве ФП поднять уровень «чистого пола» возможно с помощью строительства ростверка необходимой высоты.

Исходя из вышеизложенного, специалистами Фул Хаус доказано, что УШП – невыгодная неэффективная, нерациональная и неремонтопригодная конструкция фундамента, недопустимая при строительстве загородных домов из кирпича и газобетона. Данная система однозначно лоббируется компаниями-производителями экструдированного пенополистирола с целью увеличения продаж своего материала, емкость которого в конструкции фундамента зашкаливает и намного превышает все другие материалы. За счет уменьшения строительных объемов по обычным материалам (бетон, арматура) формируется относительно конкурентная итоговая стоимость фундамента, но в ущерб надежности, энергоэффективности и ремонтопригодности дома.

В качестве альтернативного фундамента рекомендуем рассмотреть фундаментную плиту с ростверком. Данный тип фундамента является надежным и оптимальным по соотношению цена-качество.

Фундаменты здания DOE Раздел 4-1 Местоположение изоляции

РАСПОЛОЖЕНИЕ ИЗОЛЯЦИИ

Рисунок 4-4. Возможные места установки плиты на изоляционном материале класса

Изоляция включается в монолитное строительство для двух целей:

  1. Изоляция предотвращает потерю тепла зимой и приток тепла летом. Этот эффект наиболее выражен по периметру плиты, где в противном случае край плиты напрямую контактирует с наружным воздухом.
  2. Даже в климатических условиях и в местах на плите (периметр vs.посередине), где изоляция плиты может не дать больших энергетических преимуществ, теплоизоляция плиты может предотвратить низкие температуры плиты, которые в противном случае могут вызвать конденсацию внутри дома. Это может привести к появлению плесени и другим проблемам, связанным с влажностью, особенно если плита покрыта ковром.

Для изоляции фундаментных плит перекрытия можно использовать самые разные методы (рисунки 4-4 и 4-5). Хорошая строительная практика требует поднять плиту над уровнем земли не менее чем на 8 дюймов, чтобы изолировать деревянный каркас от брызг дождя, сырости почвы и термитов, а также удерживать дренажный слой под плитами над окружающей землей.Наиболее интенсивная теплопередача происходит через эту небольшую площадь фундаментной стены над уровнем земли, поэтому при ее детализации и установке требуется особая осторожность. Тепло также передается между плитой и почвой, через которую оно перемещается к внешней поверхности земли и воздуху. Теплоотдача с почвой максимальна на краю и быстро уменьшается по мере удаления от нее. В жарком климате прямое соединение грунта с плитой может снизить охлаждающую нагрузку, хотя и с риском конденсации влаги из воздуха в помещении.

Оба компонента теплопередачи плиты — по краю и через почву — должны быть учтены при проектировании системы изоляции. Утеплитель можно разместить вертикально за пределами фундаментной стены или горизонтальной балки. Такой подход эффективно изолирует открытый край плиты над уровнем земли и спускается вниз, чтобы уменьшить тепловой поток от плиты перекрытия к поверхности земли за пределами здания. Вертикальная внешняя изоляция (рис. 4-5а) — единственный метод снижения теплопотерь на краю цельной балки и плиточного фундамента.Для фундаментов стволовых стен основным преимуществом внешней изоляции является то, что внутренний стык между плитой и фундаментом может не нуждаться в теплоизоляции, что упрощает конструкцию. Одним из недостатков является то, что жесткая изоляция должна быть покрыта защитной плитой, покрытием или гидроизоляционным материалом. Еще одно ограничение заключается в том, что глубина внешней изоляции регулируется глубиной основания. Однако можно обеспечить дополнительную внешнюю изоляцию, отводя изоляцию горизонтально от фундаментной стены.Поскольку этот подход позволяет контролировать промерзание у основания, его можно использовать для уменьшения требований к глубине основания при определенных обстоятельствах (рис. 4-5a). Этот метод известен как «неглубокий фундамент с защитой от замерзания» (FPSF). Вариант для неотапливаемых зданий показан на Рисунке 4-5b. См. NAHB (2004) для получения дополнительной информации об этом методе, который может существенно снизить начальную стоимость строительства фундамента.

Наружная изоляция должна быть одобрена для использования в некачественных условиях. Обычно используются три продукта ниже сорта: экструдированный полистирол, пенополистирол и жесткие панели из минерального волокна.(Baechler et al. 2005). Экструдированный полистирол (номинальное сопротивление R-5 на дюйм) является обычным выбором. Пенополистирол (номинал R-4 на дюйм) дешевле, но имеет более низкие изоляционные свойства. Пены низкого качества могут подвергаться риску накопления влаги при определенных условиях. Экспериментальные данные показывают, что это накопление влаги может снизить эффективное значение R на 35% -44%. Исследования, проведенные в Национальных лабораториях Ок-Ридж, изучали содержание влаги и термическое сопротивление пенопластовой изоляции, находящейся ниже уровня земли в течение пятнадцати лет; влага может продолжать накапливаться и ухудшать тепловые характеристики по истечении пятнадцатилетнего периода исследования.Это возможное снижение следует учитывать при выборе количества и типа используемой изоляции (Kehrer, et al., 2012, Crandell 2010).

Рисунок 4-5. Возможные места установки плиты на изоляционном материале класса

Изоляция также может быть размещена вертикально внутри ствола или горизонтально под плитой. В обоих случаях уменьшаются потери тепла с пола и устраняются трудности с размещением и защитой внешней изоляции. Внутренняя вертикальная изоляция ограничена глубиной основания, но изоляция под плитами в этом отношении не ограничивается.Обычно утепляются внешние 2–4 фута периметра плиты, но при желании можно утеплить весь пол. Помните, что контроль конденсации является важным фактором наряду с использованием тепловой энергии. Важно изолировать стык между плитой и фундаментной стеной всякий раз, когда изоляция размещается внутри фундаментной стены или под плитой. В противном случае через тепловой мост на краю плиты происходит значительная теплопередача. В этот момент толщина изоляции обычно не превышает 1 дюйм.На рис. 4-4d показана изоляция под плитой и на краю плиты для контроля температуры плиты, при этом внешняя изоляция расположена вертикально и горизонтально, чтобы предотвратить проникновение промерзания в основание.

Другой вариант теплоизоляции фундаментной плиты — это размещение изоляции над плитой перекрытия (Рисунок 4-5c). Это может быть единственный вариант для модернизации приложений. Он также может быть уместен для нового строительства, особенно когда желаемой отделкой пола является дерево.Эти методы имеют важные детали, которые необходимо соблюдать, чтобы избежать проблем с влажностью; полное описание можно найти в Lstiburek (2006).

Другие специальные системы могут быть использованы для стволовых стенок плиты на уровне грунта. К ним относятся изолированные бетонные формы (ICF), плиты после натяжения и системы, в которых пенопластовая изоляция размещается между двумя слоями монолитного бетона.

Для получения дополнительной информации посетите Минимальные тепловые мосты и изоляционные основы в Центре решений Building America.

Авторское право © 2013 Риджентс Миннесотского университета, Центр исследований в области устойчивого развития. Все права защищены.
Этот веб-сайт был разработан совместно Университетом Миннесоты и Национальной лабораторией Окриджа.

Советы по модернизации для изоляции плитного фундамента

Q: У меня есть клиент, у которого старый дом на плите с неизолированным фундаментом. В нашем северном климате зимой очень холодно по периметру пола. Будет ли изоляция фундамента снаружи существенно повлиять на температуру плиты?

A: Стив Бачек, жилой архитектор из Рединга, Массачусетс., специалист в области строительства, отвечает: Поскольку край плиты напрямую связан с холодным наружным воздухом (через неизолированный фундамент), температура поверхности пола и материалов стен по периметру дома в результате будет низкой. . Предотвращение утечки тепла по краю плиты могло бы значительно улучшить температуру пола по периметру дома, и нанесение слоя изоляции на внешнюю часть фундамента — отличный способ сделать это.

Сколько утеплителя? Чем больше, тем лучше.Я бы порекомендовал 2-дюймовый жесткий пенопласт XPS (экструдированный полистирол), который имеет R-значение 10. Но в зависимости от деталей дома вашего клиента внешняя плоскость пенопласта может выступать за сайдинг, создавая эстетическая проблема. И поиск визуально приемлемого защитного покрытия для жесткой изоляции также может быть проблемой. Хотя 1-дюймовая плита не даст вам такого высокого R-значения, она все равно обеспечит термический разрыв, и ее будет легче вписать в внешний вид дома с помощью защитного покрытия.

Что касается глубины, то надземная часть плиты и фундамента имеет наибольшую разницу температур внутри и снаружи, поэтому изоляция этой области больше всего выигрывает. Ниже уровня земли разница температур уменьшается по мере того, как вы углубляетесь в землю. Закройте всю открытую часть фундамента и продлите изоляцию как минимум на 18 дюймов в землю.

Если вы применяете изоляцию снаружи фундамента, обратите внимание, что жесткая изоляция и ее защитное покрытие могут обеспечить скрытый доступ для заражения насекомыми.Покройте верх изоляционной плиты таким материалом, как металлический фартук, и прижмите его к фундаменту, чтобы создать непроницаемый барьер.

Изоляция зданий ниже уровня грунта и перекрытия

Три совета по выбору материала для вашего проекта

Какая изоляция лучше всего подходит для фундаментов под землей и под бетонными плитами? Торговые представители, естественно, скажут вам, что продукт их компании лучший. Но что говорят независимые испытания и исследования?
Эти три совета помогут вашей фирме выбрать рентабельный и высокоэффективный тип изоляции из жесткого пенопласта для вашей следующей работы по утеплению низкого качества.

ПОДТВЕРЖДАЙТЕ ДОЛГОСРОЧНЫЕ ТЕПЛОВЫЕ ХАРАКТЕРИСТИКИ

Двумя из жестких пенополистирольных изоляционных материалов, наиболее часто используемых под плитами и под плитами, являются пенополистирол (EPS) и экструдированный полистирол (XPS). Хотя оба являются изоляторами с закрытыми ячейками, в долгосрочной перспективе они работают по-разному.

XPS имеет более высокое начальное значение изоляционного сопротивления изоляции, чем EPS аналогичной толщины и плотности, но значение сопротивления изоляции XPS со временем ухудшается. EPS не испытывает такого «теплового дрейфа», и заявленное значение R остается неизменным на протяжении многих лет эксплуатации.
Это важный момент при выборе изоляции, так как уменьшение значения R означает снижение тепловых характеристик с течением времени и, следовательно, увеличение энергии нагрева и охлаждения, а также затрат для владельца здания.
Простой способ подтвердить долгосрочные тепловые характеристики изоляции — это просмотреть гарантию. Известные производители пенополистирола обычно гарантируют 100% опубликованной R-стоимости в течение 20 лет. Для сравнения, большинство гарантий XPS обычно покрывают только до 90 процентов опубликованного R-значения, чтобы учесть ухудшение R-значения, которое происходит в полевых условиях.

ОБЕСПЕЧИВАЕТ МИНИМАЛЬНОЕ ДОЛГОВРЕМЕННОЕ ПОГЛОЩЕНИЕ ВЛАГИ

В дополнение к стабильности показателя R, изоляция из жесткого пенопласта отличается степенью поглощения влаги и способностью высыхать. Смачиваемая изоляция обеспечивает более низкое тепловое сопротивление и со временем может разрушаться. Поскольку изоляция, установленная ниже уровня земли, часто контактирует с влажной почвой, скорость поглощения влаги и возможность высыхания являются ключевыми в этих применениях. Изоляция из пенополистирола
лучше противостоит влаге, чем XPS, в том числе на заглубленных фундаментах, где он регулярно контактирует с влажной почвой.Независимые лаборатории провели обширные испытания степени влагопоглощения как для EPS, так и для XPS. Хотя XPS часто дает лучшие результаты в лабораторных краткосрочных, полностью погруженных тестах, реальные долгосрочные тесты показывают, что EPS работает намного лучше. Причина в том, что EPS высыхает намного быстрее, чем XPS. Эта способность к быстрому высыханию помогает EPS оставаться более сухим в условиях многократного воздействия влаги.
15-летние полевые испытания EPS и XPS наглядно продемонстрировали это.Компания Stork Twin City Testing оценила содержание влаги в пенополистироле и XPS, помещенных рядом в течение 15 лет на фундамент здания в Сент-Поле, штат Миннесота. В то время как изоляция была снята, EPS был намного суше, чем XPS — EPS содержал всего 4,8% влаги по объему по сравнению с 18,9% влажности для XPS. После 30 дней сушки EPS имел только 0,7 процента влаги по объему, в то время как XPS все еще содержал 15,7 процента влаги.
Высокий уровень влагопоглощения XPS в реальных условиях также показан в отчете за 2012 год от U.С. Департамент энергетики Окриджской национальной лаборатории (ORNL). Их исследователи обнаружили, что изоляция XPS, установленная ниже уровня земли в течение 15 лет, впитала 67 процентов или более влаги.

НАЗНАЧЕНИЕ СООТВЕТСТВУЮЩЕЙ ПРОЧНОСТИ НА СЖАТИЕ

Один из лучших способов сэкономить на жестком пенопласте, устанавливаемом под бетонными плитами, — это убедиться, что материал не чрезмерно спроектирован. Обычное проектное предположение приводит к спецификации прочности жесткого пенопласта, которая на много порядков превышает необходимую, что может удвоить стоимость изоляционного материала.
Не вдаваясь в подробные технические детали и математические формулы, проблема в том, что инженеры часто используют слишком консервативный подход для изоляции под бетонными плитами. Многие проектировщики предполагают, что точечные нагрузки, приложенные к плите, например, от колес вилочного погрузчика, передаются на изоляцию по треугольной траектории нагрузки. Тем не менее, бетонные плиты распределяют нагрузки более равномерно, а это означает, что изоляция не нуждается в таком высоком сопротивлении сжатию, как при использовании концентрированной треугольной траектории нагрузки.
Чрезмерно консервативный подход к проектированию часто приводит к спецификации продукта XPS с высоким сопротивлением сжатию, тогда как более экономичный EPS обеспечит достаточную прочность. Поскольку XPS обычно стоит больше за дюйм, чем EPS, это потраченные впустую деньги, которые несут подрядчику чистую прибыль.
Простое решение для подрядчиков — спросить проектировщиков, используют ли они формулу из Теории плит на упругих основаниях, которая учитывает, как плиты и изоляция ведут себя вместе.Ресурс, который может указать им, например, на расчеты, — это статья «Выбор правильного размера изоляции под плитами» в апрельском выпуске журнала Structure за 2014 год.

ЗАКЛЮЧЕНИЕ

В связи с растущим желанием владельцев зданий сэкономить на расходах на отопление и охлаждение и ужесточением энергетических норм подрядчики будут устанавливать изоляцию ниже класса и под плитами на большем количестве своих проектов. Изоляция EPS превосходит XPS как по долгосрочному термическому сопротивлению, так и по долгосрочному поглощению влаги, а EPS имеет различные значения прочности на сжатие, подходящие практически для всех строительных проектов.ППС с самым высоким значением R на доллар является экономически эффективным изоляционным материалом.

■ ■ ■

[разделитель]

Об авторе Рам Майлваханан (Ram Mayilvahanan) — менеджер по маркетингу продукции Insulfoam, которая предлагает изоляцию низкого качества под торговыми марками InsulFoam и R-Tech. Для получения дополнительной информации посетите www.insulfoam.com.


Modern Contractor Solutions, июнь 2014 г.
Вам понравилась эта статья?
Подпишитесь на БЕСПЛАТНОЕ цифровое издание журнала Modern Contractor Solutions Magazine!
Система изолированного фундамента

KORE | KORE Insulation

Что такое утепленная система фундамента KORE?

Система изолированного фундамента KORE полностью изолирует фундамент дома и предназначена для обеспечения одного из самых низких значений коэффициента теплопередачи, доступных на рынке, при этом практически устраняя критический мост холода между стенами и полом.По сути, система изолированного фундамента покрывает весь фундамент дома слоем пенополистирола, чтобы изолировать дом от земли.

Система изолированного фундамента KORE обеспечивает тепловой разрыв между стеной и фундаментом, устраняя тепловые мосты на одном из наиболее распространенных стыков в здании. В сочетании с лучшими строительными практиками система изолированного фундамента обеспечивает воздухонепроницаемость, сверхизоляцию дома, разработанную с учетом требований строительных норм и высоких показателей энергопотребления, включая сертификацию пассивного дома и другие методы строительства с низким энергопотреблением.

Система изолированного фундамента KORE полностью сертифицирована NSAI под номером сертификата 20/0424.

Как работает система утепленного фундамента?

Система изолированного фундамента KORE состоит из трех компонентов KORE EPS: KORE Floor EPS100 White, KORE Floor EPS200 White и KORE Floor EPS300 White. Система обеспечивает эффективный изоляционный слой, снижающий коэффициент теплопередачи бетонных полов. Поверх утепленной системы фундамента КОРЕ заливается монолитная бетонная плита.

Профилированные по краям кольцевые балки EPS300 укладываются на заглушающий слой в их точных положениях и скрепляются U-образными штифтами или полиуретановым клеем. Это образует периметр фундамента. Блоки EPS300 затем размещаются под внутренними несущими стенами и / или стенами сторон. Листы EPS100 и EPS200 укладываются внутрь краевых профилей кольцевых балок, уложенных с плотным стыком. Последующие слои покрываются узором с разрывом и плотно прилегают по краям и вокруг любых рабочих проходов.

Между слоями пенополистирола или под слоями пенополистирола следует проложить гидроизоляционную мембрану (DPM) с проклеиванием стыков для предотвращения проникновения грунтовой влаги. Барьер должен подниматься вверх и над выступом кольцевой балки EPS300 до тех пор, пока он не встретится и не войдет в ступенчатый гидроизоляционный слой внешней стены.

Арматура устанавливается согласно чертежам и графикам, предоставленным инженером-проектировщиком, которые будут варьироваться в зависимости от слоя, надстройки и нагрузки.На изображении слева показаны различные компоненты завершенной фундаментной системы.

Запросите ценовое предложение

Отправьте свои планы и получите бесплатное, без обязательств коммерческое предложение на систему изолированного фундамента KORE, соответствующую требованиям вашего проекта.

Технические характеристики изолированного фундамента KORE

Полная система фундамента, сделанная из EPS

Все расчеты U-значения производятся в соответствии с BS EN ISO 6946: 2007. Расчеты U-значения первого этажа отличаются от расчетов стен и крыш тем, что одной ссылки на детали конструкции недостаточно для расчета U-значения.Площадь пола, периметр внешней стены и толщина стены должны быть известны, чтобы правильно рассчитать коэффициент теплопередачи этажа. Для получения дополнительной информации о наших расчетных предположениях, пожалуйста, обратитесь к Сертификату соглашения NSAI.

9015 300 мм EPS100 на почве.

Преимущества системы изолированного фундамента

Пониженные требования к бетону

Система изолированного фундамента KORE снижает количество бетона, необходимого для фундамента, на 50-60%. Это снижает ваши затраты как на материалы, так и на рабочую силу, делая изолированный фундамент экономически эффективным решением для вашего следующего нового строительства или расширения.

Устранение моста холода от стены к полу

Система изолированного фундамента KORE практически устраняет критически важный мост холода от стены к полу.EPS используется для обертывания стыка сплошным слоем изоляции, что обеспечивает устранение теплового моста между стеной и полом и отсутствие разрыва изоляции между неизолирующими материалами.

Обеспечивает очень низкие значения коэффициента теплопроводности.

Система изолированного фундамента KORE может достигать значений коэффициента теплопередачи, намного более низких, чем требуемые Частью L 2019 и nZEB. Типичные значения коэффициента теплопередачи, обеспечиваемые системой фундамента, варьируются от 0,10 Вт / м2 · К до 0,11 Вт / м2 · К в зависимости от технических требований проекта.Наш технический отдел может предоставить расчеты U-value как часть процесса предложения.

Срок службы здания

Как и все изделия из пенополистирола KORE, система изолированного фундамента рассчитана на весь срок службы здания. Тепловые характеристики пенополистирола не ухудшаются со временем, он водо- и влагостойкий, а также исключает возможность образования конденсата, роста плесени и грибка за плинтусом.

Исключительная прочность на сжатие

Изолированная система фундамента KORE работает так же, как традиционный фундамент плота.Элемент EPS специально разработан и вырезан в соответствии с типом здания для установки. Исключительная прочность фундамента на сжатие делает продукт пригодным как для домашнего, так и для коммерческого использования.

Тяжелые внутренние нагрузки можно легко перенести на утепленный фундамент, утолщив плиту до 100 мм и установив EPS300 под утолщенной зоной плиты.

Подходит для большинства грунтовых условий

Система изолированного фундамента KORE подходит для самых разных грунтовых условий и специально разработана с учетом требований площадки.Систему фундамента можно использовать в условиях мягкого грунта, поскольку система позволяет переносить вес конструкции по всей плите.

Подходит для различных типов строительства

Система изолированного фундамента KORE подходит для большинства типов строительства. Сюда входят утепленная бетонная опалубка (ICF), стальной каркас, традиционные блочные и деревянные каркасные дома. Изолированный фундамент KORE можно также использовать для застройки за пределами строительной площадки. Для получения дополнительной информации обратитесь к представителю нашего отдела продаж или технической поддержки.

В комплекте с экологической декларацией продукта

KORE EPS получила подтвержденную третьей стороной экологическую декларацию продукта от EPD Ireland и Ирландского совета по экологическому строительству. Этот анализ жизненного цикла можно использовать для достижения стандартов строительства с низким энергопотреблением, таких как LEED, BREEAM и Home Performance Index (HPI).

MMA Architects
Блэр Адамсон
Директор и архитектор

Tanner Структурное проектирование
Hilliard Tanner

02

2

02

2

2902


Марк О’Лафлин
Руководитель строительства

360-градусный вид системы изолированного фундамента

Поверните трехмерное изображение ниже, чтобы изучить изолированную систему фундамента KORE.Изображение можно поворачивать по осям X и Y. За дополнительной информацией обращайтесь в наш технический отдел.

Технические материалы для загрузки

Ниже приводится образец технической документации, доступной для системы изолированного фундамента KORE. Чтобы получить полную библиотеку, присоединяйтесь к Ресурсному центру KORE.

Экологическая декларация продукции KORE

опубликована: 10 августа 2020 г.

,

Грязь на некачественной изоляции — Insulfoam

Первоначально размещено в Интернете по адресу Строительный инспектор

Что такое изоляция из жесткого пенопласта для фундаментов и перекрытий

Подрядчикам все чаще приходится устанавливать изоляцию из жесткого пенопласта под бетонными плитами и на фундаментах зданий.

До четверти потерь энергии в здании происходит из-за отсутствия изоляции на участках ниже уровня земли, включая фундамент и под плитами. Теперь, когда высокоэффективные ограждающие конструкции широко распространены над землей, относительное количество общих потерь тепла ниже уровня земли будет расти, если эти пространства не будут устранены.

В результате суперинтенданты все чаще будут сталкиваться с изоляцией ниже уровня и под плитой во всех типах зданий. Чтобы лучше понять, как работают в этих условиях две распространенные теплоизоляции из жесткого пенопласта, в этой статье оцениваются влагопоглощение и тепловые характеристики.В нем также обсуждаются процедуры установки изоляции ниже уровня земли и под плитой.

Жесткая изоляция из пенопласта

Двумя распространенными изоляционными материалами из жесткого пенопласта, предназначенными для применения в помещениях ниже класса, являются пенополистирол (EPS) и экструдированный полистирол (XPS).

EPS

Самый простой способ распознать EPS на строительной площадке — это обычно белый цвет. Этот утеплитель изготовлен из шариков пенополистирола, сплавленных в листы и блоки различной плотности, прочности на сжатие и размеров.Пенополистирол, исторически использовавшийся в качестве стабильной кровельной изоляции, получил широкое распространение в стенах, под землей и под плитами благодаря низкому влагопоглощению, прочности и стабильным долгосрочным тепловым характеристикам. Изоляционные блоки из пенополистирола можно разрезать на различные формы и размеры, чтобы они соответствовали самым разнообразным рабочим требованиям.

Специалисты в области строительства на протяжении десятилетий успешно использовали пенополистирол в некачественных целях. С 2013 года Международный совет по кодам прямо разрешает использование пенополистирола в защищенных от мороза неглубоких фундаментах, под плитами и в любых других случаях ниже уровня грунта.

XPS

Для изготовления XPS производители комбинируют и расплавляют полистирол с пенообразователями и добавками, затем пропускают жидкую смесь через экструзионную головку в непрерывном потоке, где ей придают форму, охлаждают и обрезают по размеру. Этот продукт чаще всего доступен в виде картона фиксированного размера и толщины. Производители часто окрашивают XPS в основной цвет для узнаваемости бренда.

Изоляция

EPS поглощает значительно меньше влаги, чем изоляция XPS, согласно исследованиям реальных установок.

Влагопоглощение и тепловые характеристики

На рынке существует большая путаница в отношении того, лучше ли изоляция из пенополистирола или из вспененного полиэтилена противостоит влаге. Это ключевой момент, поскольку влажная изоляция имеет более низкие тепловые характеристики. Хотя производители обоих типов изоляции рекламируют, что их продукция имеет более низкое влагопоглощение, испытания на месте показывают, что EPS лучше в этом отношении.

Например, в 2008 году Stork Twin City Testing — аккредитованная независимая испытательная лаборатория — проверила листы EPS и XPS, снятые с параллельной установки после 15 лет эксплуатации на фундаменте ниже уровня земли в Санкт-Петербурге.Пол, Миннесота. XPS был значительно более влажным при экстракции, с содержанием влаги 18,9% по объему по сравнению с 4,8% для EPS. После 30 дней сушки XPS все еще имел повышенную влажность 15,7 процента, в то время как EPS высох до 0,7 процента.

Национальная лаборатория Окриджа Министерства энергетики США также сообщает о высоком уровне влагопоглощения для XPS. В исследовании 2012 года лаборатория сообщила, что «все образцы изоляции XPS приобрели гораздо больше влаги за 15 лет контакта с почвенной влагой.В результате потеря эффективности энергосбережения составила 10 процентов для полного фундамента («глубокий подвал») и 44 процента для установки на уровне перекрытия.

Для сравнения, Исследовательская и инженерная лаборатория холодных регионов армии США обнаружила, что пенополистирол, погребенный во влажной почве в течение 1000 дней, поглощает только 1,7 процента влаги по объему, что значительно ниже, чем показатели XPS, указанные выше.

Установка теплоизоляции из жесткого пенопласта ниже класса

На фундаменте зданий изоляция (EPS или XPS) устанавливается поверх влаги / гидроизоляции после того, как этот слой должным образом затвердеет.Экипажи могут использовать механические крепления или клей, совместимый с полистиролом, для прикрепления изоляции. Нанесение полоски герметика или мастики, совместимой с полистиролом, поверх изоляционной плиты сводит к минимуму проникновение воды за ней.

При использовании под плитами изоляция из жесткого пенопласта обычно должна устанавливаться на гравийном основании с добавлением поли-парового замедлителя диффузии между гравием и изоляцией. По краям плиты наносится дополнительная изоляция, поскольку это основная поверхность для потерь тепла.Чтобы избежать повреждения изоляции, перед установкой панелей из жесткого пенопласта необходимо обеспечить удаление всех неровностей и неровностей основания.

В любом случае важно согласовать все детали с производителем изоляции и местным строительным отделом, а также обеспечить соответствующие строительные методы для отвода воды из здания.

В дополнение к более низкому влагопоглощению и лучшим долгосрочным тепловым характеристикам, EPS имеет самый высокий показатель R на доллар среди жестких изоляционных материалов.Таким образом, он обеспечивает рентабельный способ теплоизоляции фундамента здания и под плитами.

Рам Майилваханан (Ram Mayilvahanan) — менеджер по маркетингу продукции Insulfoam, которая предлагает изоляцию низкого качества под торговыми марками Insulfoam и R-Tech. Для получения дополнительной информации посетите www.insulfoam.com.

Рам Майилваханан

Связаться с Рамом Маилвахананом, менеджером по маркетингу продукции Insulfoam

[адрес электронной почты защищен]

Связаться с Ram в LinkedIn | Следуйте за Insulfoam в LinkedIn

Подробнее о Insulfoam.com

Slab Happy — Concrete Engineering

Насколько сложно изолировать плоский бетонный лист? Я имею в виду, что у вас есть только три варианта: сверху, снизу или по краю. Хорошо, у вас тоже может быть комбинация из трех.

Ах, никогда не недооценивайте сложность реального мира. Обычно этим миром правит инженер-строитель — рано или поздно вам придется иметь дело с «комиссаром бетона». Иногда этот бетонный лист поддерживается хорошей грязью, иногда плохой грязью, а иногда он висит в воздухе.И иногда вас просят сделать это спустя много лет после того, как это произошло. Хорошая грязь не требует «комиссара» — но плохая грязь требует, и поэтому ее нужно вешать посреди «пространственно-временного континуума» или того, что остальные называют «архитекторами как архитекторами».

Самый простой — это плита с хорошей грязью, да еще новая. Сборка состоит из трех частей — опоры, стены ствола и части плиты «плоская пластина». Затем вы изолируете ее под ней и на внутренней стороне периметра, убедившись, что вы отсоединили пластину от стенки стержня по ее краю (Рисунок 1).Этот край имеет большое значение — тепловой мостик, который возникает, если вы его не делаете, стоит вам более половины теплового сопротивления всей сделки.


Рис. 1. Изолированная стенка ствола — При хороших почвенных условиях постройте фундамент из трех частей — опоры, стены ствола и части плиты «плоская пластина». Изолируйте ее под ней и с внутренней стороны периметра, убедившись, что вы отсоединили пластину от стенки стержня по ее краю. Этот край имеет большое значение — тепловой мостик, который возникает, если вы его не делаете, стоит вам более половины теплового сопротивления всей сделки.

Вам действительно нужно утеплять стену ствола, если вы изолируете край плиты и изолируете под плитой по периметру? И да и нет. Да в климатических зонах 4 и выше, нет в климатических зонах 3 и ниже. Это основано на гигротермическом анализе? Нет. Это основано на анализе окупаемости энергии? Нет. Это основано на минимизации вашего «углеродного следа»? Нет, стань серьезным. Он основан на чем-то реальном. Мы обнаружили, что в климатических зонах 4 и выше, если вы этого не делали, люди чувствовали себя некомфортно.Не стоит раздражать клиентов. Особенно, если они старые — помните, что вы тоже постареете — раньше, чем вы ожидаете.

Ознакомьтесь с проектом около 1000 домов недалеко от Чикаго, построенного около 10 лет назад. На фотографии 1 показана жесткая изоляция на всю высоту внутренней части стенки ствола. Обратите внимание на глубокое «седло», отлитое внутри верхней части стенки ствола. Это «сиденье» получит теплоизоляцию по периметру и плиту по периметру, а также бетон. На фотографии 2 показана изоляция кромки плиты по периметру и изоляция плиты по периметру.Мы обнаружили, что 2 дюйма жесткой изоляции — это максимально возможная практическая толщина. Это дает около R-10, если вы используете экструдированный полистирол (XPS), который является наиболее распространенным продуктом, который обеспечивает комфорт, исходя из нашего личного опыта вплоть до Миннеаполиса. 1 Обратите внимание, что листовой полиэтилен «пароизоляция» расположен на верхней части жесткой изоляции между жесткой изоляцией и нижней поверхностью бетона — в непосредственном контакте с бетоном.Не следует, и я повторяю, не размещать полиэтилен под изоляцией, так как он будет сохранять изоляцию влажной. Поверьте мне в этом — или вернитесь и прочтите «BSI-003: Проблемы с бетонным полом».


Фотография 1: Изолированная стенка ствола
— Жесткая изоляция на всю высоту с внутренней стороны стенки ствола. Обратите внимание на глубокое «седло», отлитое внутри верхней части стенки ствола. Это «сиденье» получит теплоизоляцию по периметру и плиту по периметру, а также бетон.


Фотография 2: Изоляция кромки плиты по периметру и изоляция плиты периметра
— Два дюйма жесткой изоляции составляют максимально возможную практическую толщину.Обратите внимание, что листовая полиэтиленовая «пароизоляция» расположена наверху жесткой изоляции между жесткой изоляцией и нижней поверхностью бетона — в непосредственном контакте с бетоном. Не следует, и я повторяю, не размещать полиэтилен под изоляцией, так как он будет сохранять изоляцию влажной.

Насколько глубоко внутри по горизонтали вы должны изолировать? Выбираем 4 фута. Ага, это ширина типичного жесткого изоляционного листа, и мы идем с ним. Повсюду? Довольно много.Есть ли смысл утеплять всю плиту, кроме периметра? Да, Кузнечик, всякий раз, когда у вас есть плиточное отопление или когда у вас жаркое влажное лето, как в Мэне, Массачусетсе и Мичигане. Эти «М» состояния причиняют боль. Земля под плитой все еще часто бывает холодной летом, когда, наконец, становится хорошо на улице в состояниях «M», а верхняя часть плиты может опуститься ниже температуры росы наружной воздушно-паровой смеси, когда люди, наконец, достаточно храбры, чтобы откройте окна и двери.

Фотография 3: бетон укладывается поверх листового полиэтилена и слоя изоляции XPS. Обратите внимание, что здесь нет сварной проволочной сетки. Никто никогда не ставит его на стулья так, чтобы он был фактически в бетоне, а не в пластике. Зачем беспокоиться? В конечном итоге это просто дорогой «балласт» для удержания пластика. Мы используем камни, чтобы удерживать пластик на месте. А как насчет взлома? Используйте волокна и соотношение воды и цемента менее 0,5 и контролируйте швы.


Фотография 3: Укладка бетона
— Показывает бетон, укладываемый поверх листового полиэтилена и слоя изоляции XPS.Обратите внимание, что здесь нет сварной проволочной сетки. Камни — гравий не дают пластику уноситься ветром.

Фотография 4 прекрасна. Тепловая пауза, достойная великих мастеров. Теперь установите полосу гидроизоляции в мастике, которая перекрывает жесткую краевую изоляцию и действует как разрыв капилляров и барьер для насекомых. Не стоит недооценивать насекомых — особенно термитов. Всегда обрабатывайте землю грунтовкой на основе фипронила. Самый распространенный из них — Termidor ® .И установите шлагбаум. Напомню еще раз о той «заградительной» полосе гидроизоляции, набранной мастикой.


Фотография 4: Thermal Break
— Терморазрыв, достойный великих мастеров. Установите полосу гидроизоляции в мастике, которая перекрывает жесткую краевую изоляцию, которая действует как разрыв капилляров и барьер для насекомых.

Фотография 5 — одно из моих самых любимых изображений. Посмотрите на рисунок таяния снега, очерчивающий изоляцию под плитой. Я называю это «инфракрасным термографом для бедных».»


Фотография 5: Бедные люди, инфракрасное излучение
— Посмотрите на рисунок таяния снега, очерчивающий изоляцию под плитой.

Так что делайте стены ствола всякий раз, когда можете, и изолируйте таким образом и готово. Легко. Но это работает только с хорошей грязью. К сожалению, у нас не всегда бывает хорошая грязь. Плохая грязь может сильно двигаться, особенно когда она высыхает после того, как она намокла, когда она становится влажной после высыхания, или просто потому, что кажется, что это так. Инженеры-конструкторы, какими бы скучными они ни были 2 , в значительной степени выяснили, как бороться с плохой грязью.Первый лучший вариант — это монолитная плита, которую можно утеплить только снаружи (рисунок 2). Это непросто. Эту внешнюю изоляцию необходимо защищать во время строительства — это нелегко — и затем ее нужно защищать в течение всего срока службы — подумайте о защите от сорняков. И не забываем про разрыв капилляров и насекомых. Итак, у нас есть еще один вариант, который работает — монолитная плита, утепленная снаружи. Ну вроде как. Это работает только для умеренно сильной грязи.Для действительно плохих вещей нужен другой вариант. И, что еще хуже, эта деталь не касается мостиков холода, связанных с облицовкой из кирпича. Эта деталь работает только для плит, которые не подвергаются последующему натяжению, поскольку изоляция должна быть установлена ​​в опалубке до укладки бетона. Удачи в испытании этого в системе с пост-напряжением.


Рис. 2: Монолитная плита
—Наружная изоляция должна быть защищена во время строительства и должна быть защищена в течение всего срока службы.И не забываем про разрыв капилляров и насекомых. Это работает только для умеренно сильной грязи.

Действительно плохая грязь? Для этого и предназначены монолитные плиты после натяжения. Должен любить тех инженеров-строителей. Они заставляют все работать. Но при использовании пост-натянутого подхода единственное место для изоляции — это верх плиты (рис. 3). Это одновременно элегантно и некрасиво. Элегантно, потому что это работает. Уродливо, потому что нельзя допускать, чтобы он слишком намок во время строительства, а это проблема, потому что мы строим снаружи.А когда он намокнет во время строительства, вам нужно дать ему высохнуть, прежде чем накрывать. Вот почему подрядчики не спят и почему они действительно заслуживают больших денег.


Рис. 3. Монолитная плита после натяжения
— элегантная и некрасивая. Элегантно, потому что это работает. Уродливо, потому что нельзя допускать, чтобы он слишком намок во время строительства, а это проблема, потому что мы строим снаружи. А когда он намокнет во время строительства, вам нужно дать ему высохнуть, прежде чем накрывать.

Самое интересное с изоляцией верхней стороны плиты — это то, что вы можете решить проблему теплового моста кирпичного шпона (рис. 4).Вы также имеете дело с насекомыми-термитами.


Рис. 4. Пост-напряженная монолитная облицовочная плита из кирпича
— Решена проблема теплового моста. Проблема термитов решена. Обратите внимание на строительную пластиковую пленку под деревянным черным полом. Этот тип строительной обертки бывает «жидкая вода закрыта» и «пар-вода открыта». Если вы пролили жидкий предмет на пол, вы хотите, чтобы жидкость не попала в нижние части сборки, но вы все равно хотите, чтобы предметы высыхали вверх, если что-то случится.

Итак, как построить одну из этих изолированных плит с верхней стороны? Двумя способами — вы либо устанавливаете изоляцию и сначала укладываете весь слой и строите все сверху, либо — вы сначала строите все сверху и сушите конструкцию, а затем «заливаете» изоляционный слой и настил. По сути, я предпочитаю первое. С коммерческой точки зрения предпочитаю второй. О втором позже.

Если вы воспользуетесь любым подходом, вы можете установить строительную пластиковую пленку под деревянным черным полом.Этот тип строительной обертки бывает «жидкая вода закрыта» и «пар-вода открыта». Если вы пролили жидкий предмет на пол, вы хотите, чтобы жидкость не попала в нижние части сборки, но вы все равно хотите, чтобы предметы высыхали вверх, если что-то случится. Каковы шансы, что кто-нибудь когда-нибудь что-то прольет?

Итак, что вы будете делать, если ваша плита находится в воздухе, не кондиционирована и торчит на всем протяжении? Это, друзья мои, рисунок 5 — очень, очень распространенный сегодня способ строительства квартир и кондоминиумов.Подумайте, что гараж под ним — это безусловная часть. Красным отмечена точка. Вы можете изолировать эти вещи только сверху или снизу. Ничего подобного, если вы серьезно относитесь к тепловому мосту из-за того, что плита торчит горизонтально «на всем протяжении».


Рисунок 5: Надземная плита
— Обычный способ строительства квартир и кондоминиумов с безусловным гаражом под ними. Красным отмечена точка. Утеплять можно только сверху или снизу.Ничего подобного, если вы серьезно относитесь к тепловому мосту из-за того, что плита торчит горизонтально «на всем протяжении».

Есть два подхода с верхней стороны. Один из них включает жесткую изоляцию и черновой пол прямо на палубе (Рисунок 6 и Рисунок 7). Другой предполагает создание «кондиционированного пространства для обхода» (рис. 8). Кондиционированное пространство для подполья построить проще всего, поэтому архитекторы его ненавидят. Это усложняет им жизнь с точки зрения «доступа». Готовый пол намного выше плиты подиума.И это раздражает инженера-механика, потому что пространство для ползания нужно кондиционировать и изолировать. Но, эй, вещи никогда не бывают легкими. Теперь, если инженер-механик на высоте, пространство для ползания — хорошее место для воздуховодов — и сантехнику это нравится по очевидным причинам.


Рис. 6: Перимет верхней стороны
r — подход «заполнения». Это позволяет плите оставаться открытой в течение большей части процесса строительства и последовательно укладывать изоляцию и черновой пол таким образом, чтобы это происходило после «высыхания».


Рисунок 7: Внутренняя часть верхней стороны
— Обратите внимание на систему выравнивания пола из жидкого гипса, которая обеспечивает великолепную противопожарную защиту и акустические свойства (также известная как «Гип бетон»). Он делает для нас кое-что еще, что снижает риск — он делает пол в значительной степени «водонепроницаемым». Ничего не проходит.


Рис. 8: Кондиционированное пространство для подполья
— Легче всего построить, но усложняет жизнь с точки зрения «доступа», так как готовый пол расположен над плитой подиума.Ползание должно быть кондиционировано и разделено на отсеки. Подлезвие — хорошее место для воздуховодов и водопровода.

На рисунках 6 и 7 используется подход «заполнения», упомянутый ранее. Это позволяет плите оставаться открытой в течение большей части процесса строительства и последовательно укладывать изоляцию и черновой пол таким образом, чтобы это происходило после «просушки».

Одна из «уловок», которую вы видите на рынке, — это использование системы выравнивания пола из жидкого гипса, которая обеспечивает великолепную противопожарную защиту и акустические свойства (a.к.а. «Гипкрет»). Он делает для нас еще кое-что, что снижает риск — он делает пол в значительной степени «герметичным». Ничего не проходит. Вы не увидите такого большого количества жилых домов на одну семью, но в коммерческом строительстве и многоквартирных деревянных каркасах они «качаются» (также известные как «жидкий листовой камень»).

Есть только один подход «с нижней стороны», и он включает отделение плиты подиума от плиты террасы площади (рис. 9). Обратите внимание, что при таком подходе колонны по-прежнему являются мостами холода, что может стать реальной проблемой для вас в очень холодном климате, таком как климатическая зона 8 и климатическая зона 9 — в этом случае к этому пространству добавляются небольшие обогреватели или колонны, обернутые «тепловой лентой». » — без шуток.Такой подход наименее опасен с точки зрения долгосрочной производительности, но он, безусловно, раздражает инженера-строителя. Что могло бы быть хорошо, так как теперь в их жизни появилось некоторое волнение. А азарт — это хорошо — иногда. Некоторые из них даже становятся счастливыми.


Рисунок 9: Подход снизу
— Колонны по-прежнему являются мостами холода, которые могут быть реальной проблемой в очень холодных климатических зонах, таких как климатическая зона 8 и климатическая зона 9 — и в этом случае в это пространство добавляются небольшие обогреватели или оборачиваются колонны. с «тепловой лентой».»


Сноски:

  1. Я не собираюсь вдаваться в споры об« оптимальных »значениях сопротивления изоляции, потому что в большинстве случаев параметры (« граничные условия ») являются произвольными и капризными и в значительной степени выбираются или основываются на получение «правильного ответа» в зависимости от того, кто хочет доказать свою точку зрения. Да ладно, я здесь спорю, и я, наверное, в меньшинстве. Комфорт для меня очень важен — если вы хотите спорить с энергетикой, почему бы не сделать одно из ваших окон меньше — или купить действительно, действительно хорошую раздвижную дверь и не усложнять мою конструкцию плиты.Мы заставили его работать с 3-дюймовым жестким слоем изоляции, но нас это раздражало, и я с трудом осознаю его ценность, если спрашиваю себя, где еще я мог бы потратить деньги лучше.

  2. Причина, по которой они такие скучные, в том, что в проектировании конструкций никогда не происходит ничего плохого — здания и другие объекты, которые мы строим, больше не падают — больше нет особого волнения. Строительное проектирование было очень увлекательным занятием. Применение предельных состояний в этой профессии является образцом для всех нас, которым уже более ста лет, и которые все еще остаются сильными, королева Виктория могла бы гордиться.Я оставляю эту тему в этой загадочной сноске — давайте посмотрим, установит ли кто-нибудь, кроме инженера-строителя, соединения. Будет приз.

Изолированная плита GEO-Slab на системах фундаментов мелкого заложения от Легалетта во Флориде

Geo-Passive — единственный пакет фундамента для пассивного дома в Северной Америке

GEO-Passive Slab предлагает все необходимое для пассивного дома или экологичного строительства:

GEO-Passive slab — это предварительно спроектированная структурная изоляционная плита, которая может использоваться под большинством жилых домов и зданий ниже 3-х этажей.Поведение плиты также позволяет устанавливать здания на бедных почвах, где обычные системы фундамента не подходят.

Плиту можно даже оснастить полом с воздушным подогревом, чтобы обеспечить максимальный комфорт и снизить затраты на электроэнергию — подумайте о том, чтобы запросить бесплатное ценовое предложение или дополнительную информацию здесь.

Сплошная форма кромки исключает образование тепловых мостиков и обеспечивает максимальную герметичность ограждающей конструкции здания между фундаментом и стеной.Между фундаментом и стеной нет разрывов, которые:

  • Повышает тепловой комфорт
  • Снижает потери энергии за счет устранения теплового моста и воздухообмена, а
  • Повышает общую целостность и здоровье здания.
Чистый и эффективный пакет традиционных подземных перекрытий в подвале для Флориды

Плита GEO-Basement Slab предлагает все необходимое для простого прочного и экономичного фундамента для строительства зеленого дома во Флориде:

Плита GEO-Basement представляет собой сборная структурная плита, которую можно использовать под большинством жилых домов и зданий высотой до 4 этажей.Характеристики плиты также позволяют устанавливать здания на бедных почвах, где обычные системы фундамента неадекватны или являются недопустимыми по стоимости.

Плита может быть оснащена полом с воздушным обогревом и охлаждением для обеспечения максимального комфорта и снижения затрат на электроэнергию. Непрерывная опалубка для краевых элементов устраняет тепловые мосты и обеспечивает максимальную герметичность ограждающей конструкции между фундаментом и стеной. Плита устраняет необходимость в многоэтапном строительстве фундамента, обеспечивая формовку, фундамент, изоляцию и плиту в одном удобном пакете.Подумайте, чтобы запросить бесплатное предложение или более подробную информацию здесь.

Вы хотите построить бетонный фундамент и пол для сарая или гаража? Площадь здания меньше 592 кв.

LEAVE A REPLY

Ваш адрес email не будет опубликован. Обязательные поля помечены *
