Размеры дорожных плит 1П и 2П

Маркировка дорожной плиты	Длина, мм	Ширина, мм	Толщина, мм	Регулирующий документ
1П18-15-10	1750	1500	160	ГОСТ 21924.0-84
1П18-15-30	1750	1500	160	ГОСТ 21924.0-84
1П18-18-10	1750	1750	160	ГОСТ 21924.0-84
1П18-18-30	1750	1750	160	ГОСТ 21924. 0-84
1П30-15-30	2990	1490	160	ГОСТ 21924.0-84
1П30-18-10	3000	1750	170	ГОСТ 21924.0-84
1П30-18-30	3000	1750	170	ГОСТ 21924.0-84
1П35-28-10	3500	2750	170	ГОСТ 21924.0-84
1П35-28-30	3500	2750	170	ГОСТ 21924.0-84
1П60-18-10	6000	1750	140	ГОСТ 21924.0-84
1П60-18-30	6000	1750	140	ГОСТ 21924.0-84
1П60-19-10	6000	1870	140	ГОСТ 21924.0-84
1П60-19-30	6000	1870	140	ГОСТ 21924.0-84
1П60-30-10	6000	3000	140	ГОСТ 21924.0-84
1П60-30-30	6000	3000	140	ГОСТ 21924. 0-84
1П60-35-10	6000	3500	140	ГОСТ 21924.0-84
1П60-35-30	6000	3500	140	ГОСТ 21924.0-84
1П60-38-10	6000	3750	140	ГОСТ 21924.0-84
1П60-38-30	6000	3750	140	ГОСТ 21924.0-84
2П18-15-10	1750	1500	160	ГОСТ 21924.0-84
2П18-15-30	1750	1500	160	ГОСТ 21924.0-84
2П18-18-10	1750	1750	160	ГОСТ 21924.0-84
2П18-18-30	1750	1750	160	ГОСТ 21924.0-84
2П30-15-30	2980	1480	180	ГОСТ 21924.0-84
2П30-15-30 h270	2990	1490	170	ГОСТ 21924.0-84
2П30-18-10	3000	1750	170	ГОСТ 21924. 0-84
2П30-18-30	3000	1750	170	ГОСТ 21924.0-84
2П30-20-30	2990	1990	160	ГОСТ 21924.0-84
2П35-28-10	3500	2750	170	ГОСТ 21924.0-84
2П35-28-30	3500	2750	170	ГОСТ 21924.0-84
2П60-18-10	6000	1750	140	ГОСТ 21924.0-84
2П60-18-30	6000	1750	140	ГОСТ 21924.0-84
2П60-30-10	6000	1750	140	ГОСТ 21924.0-84
2П60-30-30	6000	3000	140	ГОСТ 21924.0-84
2П60-35-10	6000	3500	140	ГОСТ 21924.0-84
2П60-35-30	6000	3500	140	ГОСТ 21924.0-84

Размеры дорожных плит ПДН

Маркировка дорожной плиты	Длина, мм	Ширина, мм	Толщина, мм	Регулирующий документ
ПДН	6000	2000	140	ГОСТ 21924. 1-84
ПДН 2-2	2000	2000	140	ГОСТ 21924.1-84
ПДН 2-3	3000	2000	140	ГОСТ 21924.1-84
ПДН 2-6	6000	2000	140	ГОСТ 21924.1-84
ПДН м	6000	2000	140	ГОСТ 21924.1-84

Плиты перекрытия: размеры, марки, монтаж

Виды конструкций

Плиты перекрытия имеют специальную маркировку: она указывает на технологию производства, конструкцию, размеры и характеристики изделий. Как правило, марка содержит несколько буквенно-цифровых групп:

• Первая указывает на тип конструкции;
• Вторая сообщает о размерах и предельной нагрузке плиты;
• Третья включает в себя дополнительные сведения (класс арматуры, тип бетона и пр.).

В жилищном строительстве используются, по большей части, следующие виды плит:

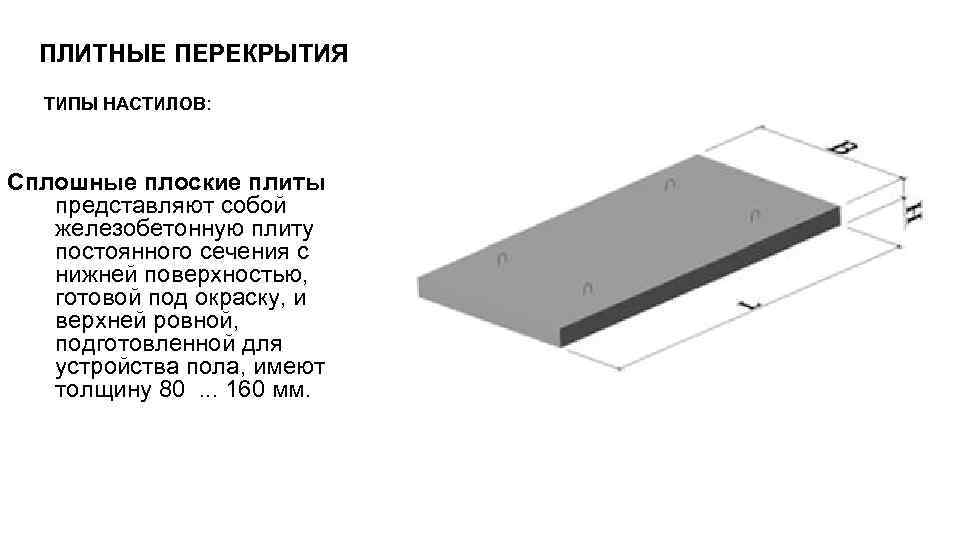

• Сплошные. Это плоские конструкции с постоянным сечением. Современные производители предлагают две марки таких плит перекрытия — 1П с толщиной 120 мм и 2П с толщиной 160 мм.
• Ребристые. Благодаря наличию ребер жесткости, такие изделия выдерживают более высокие нагрузки. Кроме того, их внутренняя арматура подвергается предварительному напряжению. Ребристые плиты перекрытия имеют следующие размеры: длина — 5650 мм, ширина — от 935 до 2985 мм. Они маркируются символами П1, П2 и П3.
• Многопустотные. Они характеризуются уменьшенным весом и улучшенными показателями шумоизоляции (за счет большого количества пустот). Марки таких конструкций: от 1ПК до 7ПК, а также ПГ.

Монтаж плит перекрытия

Если несущие стены здания выполнены из кирпича или бетона, перекрытие монтируется прямо на них. Конструкция фиксируется слоем цементно-песчаного раствора толщиной до 20 мм. В случае с кирпичными стенами глубина опирания перекрытия должна быть не менее 12 см.

При возведении стен из керамзитобетонных блоков монтаж плит перекрытий становится более трудоемкой задачей. Дело в том, керамзитобетон — довольно хрупкий материал, поэтому он нуждается в предварительном армировании. Армопояс толщиной до 20 см укладывается по всей поверхности несущих стен. Он обеспечивает распределение нагрузки от бетонной плиты.

Строения из газобетона тоже нуждаются в армировании стен перед укладкой плит перекрытий. При этом глубина опирания конструкции может составлять от 10 до 17 см, в зависимости от ее размеров.

Монтаж жби плит перекрытий производится с применением специальной техники — автокрана. Для разворота конструкций используются багры. Все манипуляции с плитами осуществляются только тогда, когда они находятся в подвешенном состоянии. Укладка изделий начинается, как правило, от тех стен, в которых есть вентиляционные каналы.

Существует два метода утепления плит перекрытий:

• Под стяжку. Слой экструзионного пенополистирола или пенопласта толщиной 8-10 см укладывается под стяжку. Стяжка над утеплителем армируется металлической сеткой.
•  Между лагами. Лаги монтируются на плиту, между ними укладывается рулонная либо плитная минеральная вата. Толщина слоя — 10 см, плотность — 20-30 кг/м3

Купить плиты перекрытий и материалы, необходимые для их монтажа и утепления, можно в магазине «Керамик Групп». Звоните: +7 (495) 125-30-45.

Какой толщины бетонная плита коммерческого назначения? Армирование бетона

Бетон поддерживает мир вокруг нас, но большая часть бетона, который вы видите на парковках, — это только верхушка айсберга. Коммерческий бетон прочный, толстый и, хотя обычно вы его не видите, уходит в землю на несколько дюймов.

Если вы планируете залить новую бетонную парковку или перевести асфальтированную парковку на бетон, вам может быть любопытно, какой толщины должен быть бетон, чтобы выдержать ваше здание или транспортные средства клиентов.

Давайте узнаем, что определяет коммерческий бетон, какой толщины является промышленная бетонная плита, чем коммерческий бетон отличается от бытового бетона, а также некоторые приблизительные цифры о том, какой толщины может быть промышленная бетонная плита.

Что такое коммерческий бетон?

Чем отличается бетон в жилых и коммерческих помещениях? Существуют ли разные рецептуры для разных видов бетона? Основное отличие коммерческого бетона от жилого не в рецептуре, а в толщине плиты. Причины различий не так уж очевидны — коммерческий бетон в среднем должен выдерживать больший вес.

Рассмотрим жилой дом и потребности его бетона. Фундамент дома должен быть достаточно большим, чтобы поддерживать дом с 3 спальнями, который находится на его вершине. Подъездная дорожка к дому должна выдерживать только нормальное движение транспортных средств. Теперь рассмотрим коммерческий бетон. Коммерческий бетонный фундамент, возможно, должен поддерживать ок. в сотни раз превышающий вес жилого дома, его парковки и сооружений должны выдерживать сотни автомобилей, включая транспортные средства, которые никогда не мечтали бы парковаться на крыше жилого подъезда, как 18-колесные автомобили. Чтобы справиться с нагрузкой, коммерческий бетон должен быть толстым.

В среднем коммерческие бетонные плиты имеют толщину не менее 6 дюймов для парковок и сооружений. Многие бетонные плиты залиты толще по краям, поэтому, в то время как основная часть заливки коммерческого бетона может составлять в среднем 6 дюймов, внешняя часть, также известная как фартуки, может опускаться до 8-10 дюймов. На большинстве коммерческих парковок также есть места, где требуется более толстый бетон, например, погрузочные доки или места для вывоза мусора. Сверхпрочные участки коммерческого бетона могут иметь толщину до 12 дюймов.

Армирование коммерческого бетона

Толщина коммерческого бетона вместе с армированием делает его прочнее, чем жилой бетон. Опять же, большая часть коммерческого бетона должна выдерживать в несколько раз большую нагрузку, чем жилые помещения, что невозможно выполнить с помощью одного бетона. Чтобы придать ему большую прочность, большинство коммерческих бетонов значительно больше армируют стальной арматурой. Степень армирования зависит от работы, но в среднем коммерческий бетон более армирован, чем жилой бетон.

Другие факторы, влияющие на толщину коммерческой бетонной плиты

• Местный код — Все бетонные сооружения, включая парковки, дороги и парковочные площадки, должны соответствовать требованиям местных норм. Местные нормы могут включать рекомендации о том, какой тип армирования бетона имеет, должны ли они иметь определенные добавки и какой толщины они должны быть. Проверка правил и разрешений на вытягивание в местной строительной юрисдикции — это головная боль, но она защищает вас с помощью правил для конкретных областей, разработанных для того, чтобы сделать вашу коммерческую бетонную установку безопасной и эффективной. Имейте в виду, что местные нормы обычно включают минимальные требования, и любой уважаемый бетонный подрядчик будет выходить за рамки местных строительных норм и правил.

• Локальная среда — Локальный код часто идет рука об руку с локальной средой. Например, крыши в Денвере должны выдерживать гораздо больший вес по сравнению с крышей в Далласе из-за скопления снега. Различные погодные условия, такие как циклы замерзания и оттаивания, а также другие экологические проблемы, влияют на толщину вашей коммерческой плиты. Чем экстремальнее погодные условия в вашем районе, тем толще должен быть коммерческий бетон.

Какой толщины бетонная плита для тротуаров и дорог?

Большинство коммерческих бетонных парковок и сооружений, соединенных тротуарами и дорогами, какой толщины должен быть бетон на них?

Большинство коммерческих тротуаров имеют толщину от 4 до 6 дюймов и не такие толстые, как их несущие бетонные собратья.

Если есть бетонные дороги, соединяющие различные парковочные сооружения, они обычно заливаются толщиной от 6 до 10 дюймов, в зависимости от типа и частоты движения, с которым они столкнутся. Большинство крупных бетонных автомагистралей и дорог залиты толщиной более 12 дюймов, но они рассчитаны на круглосуточное движение всех типов транспорта.

Консультация со специалистом по бетону

В конце концов, ваша компания по укладке бетона сделает запрос о толщине вашего бетона. Уважаемые подрядчики по укладке дорожного покрытия, такие как Colorado Pavement Solutions, используют штат инженеров и специалистов по бетонным работам, чтобы составить схему участка, узнать, с чем он может столкнуться в течение срока службы, изучить строительные нормы и правила и принять решение об идеальной толщине плиты для вашей парковки. .

Заливка правильного коммерческого бетона — это многоэтапный процесс, поэтому, если вы готовы к идеальной заливке нужной толщины, позвоните в Colorado Pavement Solutions, чтобы взять все бетонные изделия сегодня.
