Плита бетон: прочный стройматериал для различных целей

Содержание

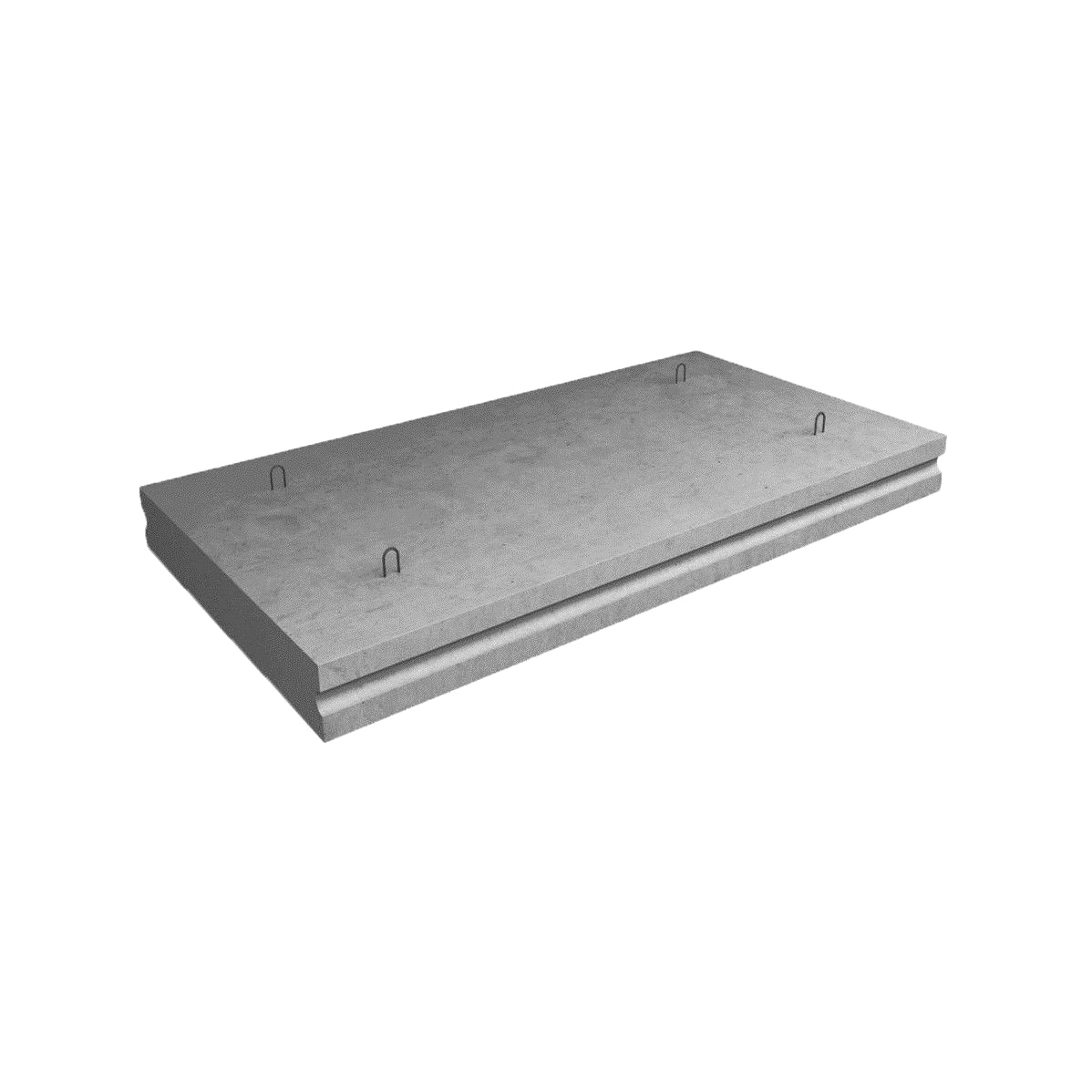

Плита бетонная перекрытия ПК 48-12.8

Применение плит перекрытия

Плиты перекрытия в основном используются при строительстве многоэтажных жилых зданий и производственных помещений, которые характеризуются сборным или сборно-монолитным каркасом и наличием несущих стен.

Купить плиты перекрытия

Купить плиты перекрытия пустотные с доставкой по Крыму можно в компании «Симметрия». Мы сотрудничаем с проверенными поставщиками, продукция которых отвечает современным стандартам качества, поэтому наши покупатели получают только лучшую продукцию. Мы предлагаем гибкую систему скидок для наших постоянных Заказчиков и Заказчиков крупных партий товара.

Плиты перекрытия – это железобетонные изделия, предназначенные для создания несущих конструкций строений различного предназначения. В наличии представлены пустотные плиты перекрытия ПК. Также производятся ребристые плиты перекрытия. Основное различие между ними заключается в толщине изделия и в схеме опоры плиты на несущие конструкции строения.

 Многопустотные плиты – это плиты с круглыми пустотами, которые в основном применяются для перекрытия части сооружения. Ребристые плиты используются при покрытии корпусов зданий, как общественных, так и промышленных.

В зависимости от предполагаемой нагрузки и требований к весу, плиты перекрытия изготовляют их тяжелого, конструкционного легкого или плотного силикатного бетона, также используя предварительно напряженную или обычную арматуру.

Пустотные плиты перекрытия ПК с круглыми пустотами – железобетонная конструкция, предназначенная для монтажа межэтажных перекрытий для различных видов зданий и сооружений.

Плиты перекрытия ПК изготавливают из бетона класса не ниже В15 и армируются предварительно напряженной арматурой класса АIIIТ. Плиты работают на изгиб, стандартная (самая распространённая) расчетная нагрузка 800кг/м2. Наличие в плитах круглых пустот d=159 мм, позволяет снизить массу конструкции, нагрузку на несущие стены и повысить звукоизоляцию. Благодаря этим свойствам пустотные плиты перекрытия нашли применение в малоэтажном строительстве. Плиты ПК изготавливается в соответствии с ГОСТом 9561- 91. Плиты перекрытия условно обозначаются, например, как ПК 27-10-8, ПК 27-12-8, ПК 27-15-8.
В данном случае обозначение плиты расшифровываются таким образом:
ПК – плита с круглыми пустотами;
27 – длина в дм;
10, 12,15 – ширина дм;
8 – расчетная нагрузка плиты 800кг/м2.
Основными стандартными плит перекрытия по ширине являются ПК-10, ПК-12, ПК-15.
Плиты в свой спецификации имеющие индекс 10 – имеют ширину 1м. Такой тип плиты перекрытия (ПК-10) является наиболее универсальным: небольшая ширина и большой выбор длин позволяет организовывать межэтажные перекрытия любых площадей, особенно имеющих не большую площадь.
Плиты перекрытия ПК-12 – имеют ширину 1,2 м и различную длину. Эта спецификация плит часто используется при строительстве частных домов, многоэтажных жилых и общественных зданий.
ПК-15 – имеют ширину 1,5 м. Такие плиты используются для перекрытия больших помещений, например производственных и крупных общественных зданий.
Основными стандартными плит перекрытия по длине являются ПК-48, ПК-50, ПК-52, ПК-59, ПК-60, ПК-63, ПК-72

гибкую систему скидок для наших постоянных Заказчиков и Заказчиков крупных партий товара.

Сколько весит бетонная плита


Удельный вес плиты перекрытия. Вес пустотных и полнотелых плит перекрытия.

Железобетонные плиты перекрытия в общей строительной смете не занимает главенствующее место, но по массовым показателям этот элемент конструкции нельзя сбрасывать со счетов. На стадии разработки проекта необходимо четко просчитать, какие нагрузки могут вынести стены и основание здания, а потом делать выбор в пользу того или иного вида межэтажного перекрытия.

Виды ЖБ плит перекрытия

Разнообразие модификаций данного строительного элемента относительно небольшое, все они стандартные, так как производятся исключительно по ГОСТам.

Все существующие разновидности ЖБИ удовлетворяют требованиям безопасности при строительстве высотных, малоэтажных или промышленных зданий.

  1. Плита перекрытия сплошная – монолитное изделие, не имеющее крупных внутренних пустот. Вес плиты толщиной 120 мм – от 4300 до 7100 кг. При этом, чем выше марка бетона, тем больше прочность и вес элемента перекрытия. Вес плиты перекрытия толщиной 160 м – до 8700 кг.

Разновидность полнотелых плит перекрытия – доборные элементы. Длина таких изделий стандартна полноразмерным плитам (1,8 – 5 м), но ширина значительно меньше, как и вес (до 1500 кг).

  1. Пустотелые (облегченные) плиты перекрытия имеют меньший вес, так как их тело пронизано технологическими отверстиями определенной формы. В основном это круглые камеры диаметром от 140 до 159 мм (ПК1, ПК2), встречаются типы пустотелых перекрытий с эллипсовидными камерами (ПГ) и разными по форме (ПБ).

Наличие пустот в теле плиты позволяет снизить массу стандартных 6-метровых перекрытий до 3 тонн. Плюс пустотелых плит в хороших тепло- и звукоизоляционных характеристиках.

  1. Ребристые ЖБИ можно отнести к разряду монолитных, так как внутренних полостей они не имеют. Это плиты усиленной несущей способности, которую они получили благодаря боковым цельнолитым ребрам жесткости. Стандартные 6-метровые плиты весят от 1500 до 3000 кг, а промышленные 12-метровые «гиганты» достигают 7000 кг.
  2. Плита перекрытия из полистиролбетона представляет собой облегченный вариант плиты перекрытия, где в качестве наполнителя использован теплоизоляционный материал. Прочность таких плит немного ниже классических ЖБИ, однако достаточна для нагрузок в 400–500 кГс/см2. Вес полистиролбетоннных плит в два раза ниже классических полнотелых, при этом изоляционные качества в разы превышают характеристики обычных ЖБИ.

Сколько весят разные плиты перекрытия?

Вес плит зависит от многих факторов, в частности от марки использованного бетона, количества армирующих элементов, выборок, пустот и прочих факторов.

Усредненная таблица веса плит перекрытия
Тип ЖБИМаркировкаРазмеры (м)Вес (кг)
ПолнотелыеПРТм–31600х400х8085
ТП–43–84300х800х2201400
ПТП 24–122400х1200х120840
Ребристые1П7–25550х740х4001500
2ПГ–55970х1490х2501230
1П3–15550х1490х4002650
ПустотелыеПК26.10–82580х990х22078
ПК30.15–82980х1490х220790
ПК50.12–84980х1190х2201320
Полистиролбетонные36.10.33600х1000х3001150
42.12.34200х1200х3001610
51.15.35100х1500х3002450

naruservice. com

сколько весит бетонная плита — сколько весит бетонная плита? длина 3.50 метра ширина 0.77 метра толщина 15 см — 2 ответа



В разделе Строительство и Ремонт на вопрос сколько весит бетонная плита? длина 3.50 метра ширина 0.77 метра толщина 15 см заданный автором ЇЕЛОВЕК лучший ответ это такая плита в 0.4 м3 весит около 1 тонныПервоисточник Надорвешься один пырять

Ответ от 2 ответа[гуру] Привет! Вот подборка тем с ответами на Ваш вопрос: сколько весит бетонная плита? длина 3.50 метра ширина 0.77 метра толщина 15 смОтвет от SnaipeR[гуру]тебе бы плотность узнать, помножить на размеры и вуаля, получишь весОтвет от Белый Олег[гуру] Пара ломов, труба 50 в качестве рычага, обрезки асбоцементной трубы как катки и деревянные чурки как опора рычага — долго, нудно, тяжело.. . но осуществимо…Ответ от Александр Бакушев[гуру]лебёдку тебе в помощь, или жак!Ответ от Truculentus[гуру]Нанять трактор, застропить и дёрнуть потихоньку. Одному вряд ли. Масса около тонны.Ответ от сергей спиртов[гуру]пустотная 0,7.
,монолит 1000,на круглых чурбаках передвинешь 4 шт.Ответ от 2 ответа[гуру] Привет! Вот еще темы с нужными ответами:

2oa.ru

Вес, размеры, объем плит перекрытия по ГОСТ. Онлайн-калькулятор расчета веса и объема по размерам

В таблице ниже вы можете узнать объем и вес плит перекрытия. У различных производителей эти данные могут немного различаться. Также в таблице вы найдете размеры пустотных плит перекрытия по ГОСТ. Наш сервис — это не только справочная информация, но и удобный калькулятор для расчета веса и объема плит различного размера. Таблица показывает итоговую сумму по каждой позиции и общий вес и объем всех выбранных плит. Надеемся использование нашего сервиса окажется максимально удобным и полезным для вас.

Если вы не нашли интересующую вас информацию — напишите нам. Мы попробуем уточнить эту информацию у производителей.

Размеры в таблице — это длина, ширина и толщина в миллиметрах.

Таблица: калькулятор веса, массы, объема плит перекрытия различного размера

Онлайн-калькулятор веса может быть полезен людям, работающим в сфере строительства. Сведения о весе, объеме, размерах необходимы для составления правильной документации в соответствии с принятыми стандартами. Делайте ваши расчеты быстро, просто и удобно.



gigatab.eccodom.com

Вес плит перекрытия разных размеров

Плиты перекрытия являются одним из самых востребованных строительных материалов. Они представляют собой горизонтальные несущие конструкции, имеющие форму параллелепипеда и делящие здание на этажи. Их основные функции — обеспечение пожаробезопасности, теплозащиты и звуконепроницаемости. Объем, габариты и вес плиты перекрытия зависят от ее предназначения.

Виды плит и их вес

На строительном рынке представлен широкий ассортимент железобетонных разделяющих конструкций, однако специалисты выделяют три основных типа:

  • Пустотные внутри имеют цилиндрические пустоты, так называемые воздушные камеры. Их наличие делает панель жесткой и позволяет ей выдерживать значительные механические нагрузки. Воздушные камеры помогают скрыть электрическую проводку, слаботочные сети, а также трубопровод принудительной вентиляции. Также они снижают вес всей бетонной конструкции и, как следствие, уменьшают общую нагрузку на фундамент. Масса пустотной плиты 6х1,5 м составляет около 3 000 кг, что позволяет легко произвести ее монтаж. Бетонные панели с воздушными камерами используются при возведении коттеджей, складов, гаражей, торговых и офисных центров.
  • Основным преимуществом сплошного перекрытия является высокая несущая способность. Масса железобетонных плит обычно составляет 7 000 кг, что позволяет обеспечить предельно разрешенную нагрузку выше 800 кгс/м2. Использовать его целесообразно при возведении зданий с массивным каркасом, при строительстве теплотрасс, а также в процессе сооружения непроходных проемов. Недостатком является высокая звукопроницаемость.
  • Ребристое перекрытие представляет собой изделие из железобетона П-образной формы, имеющее продольные ребра в верхней части.
    В строительстве жилых зданий применение не представляется возможным, поскольку они не позволяют создать плоский потолок. Чаще их используют для возведения промышленных и вспомогательных зданий различного назначения. Ребристые плиты перекрытия могут иметь вес от 65 до 2650 кг. Отличаются такие панели наличием усиленного армирующего каркаса, способного выдерживать серьезные нагрузки на изгиб.

Стоимость плит

Цена плит перекрытия различного веса колеблется в пределах от 3 600 до 13 800 руб/шт. Стоимость изделия напрямую зависит от его массы и размеров. Ниже представлены цены московских компаний на пустотные плиты, размер которых составляет 6х1,5 м, а вес – 3 000 кг.

КомпанияЦена, руб/штука
ООО «Мега-Торг»13 800
ГрандСервис12 683
Интернет магазин строительных материалов «Товарищи»10 918
ООО «Смоленский кирпич»12 300
Завод ЖБИ 412 358
СтройСервис12 649
ПСО ТОР-ЖБИ9 735

Как правило, доставка продукции осуществляется собственным автотранспортом предприятия, оборудованным манипуляторами, автокранами и низкорамными платформами. Панели из железобетона обойдутся вам дешевле, если вы сумеете самостоятельно организовать их вывоз с территории склада.

stoneguru.ru

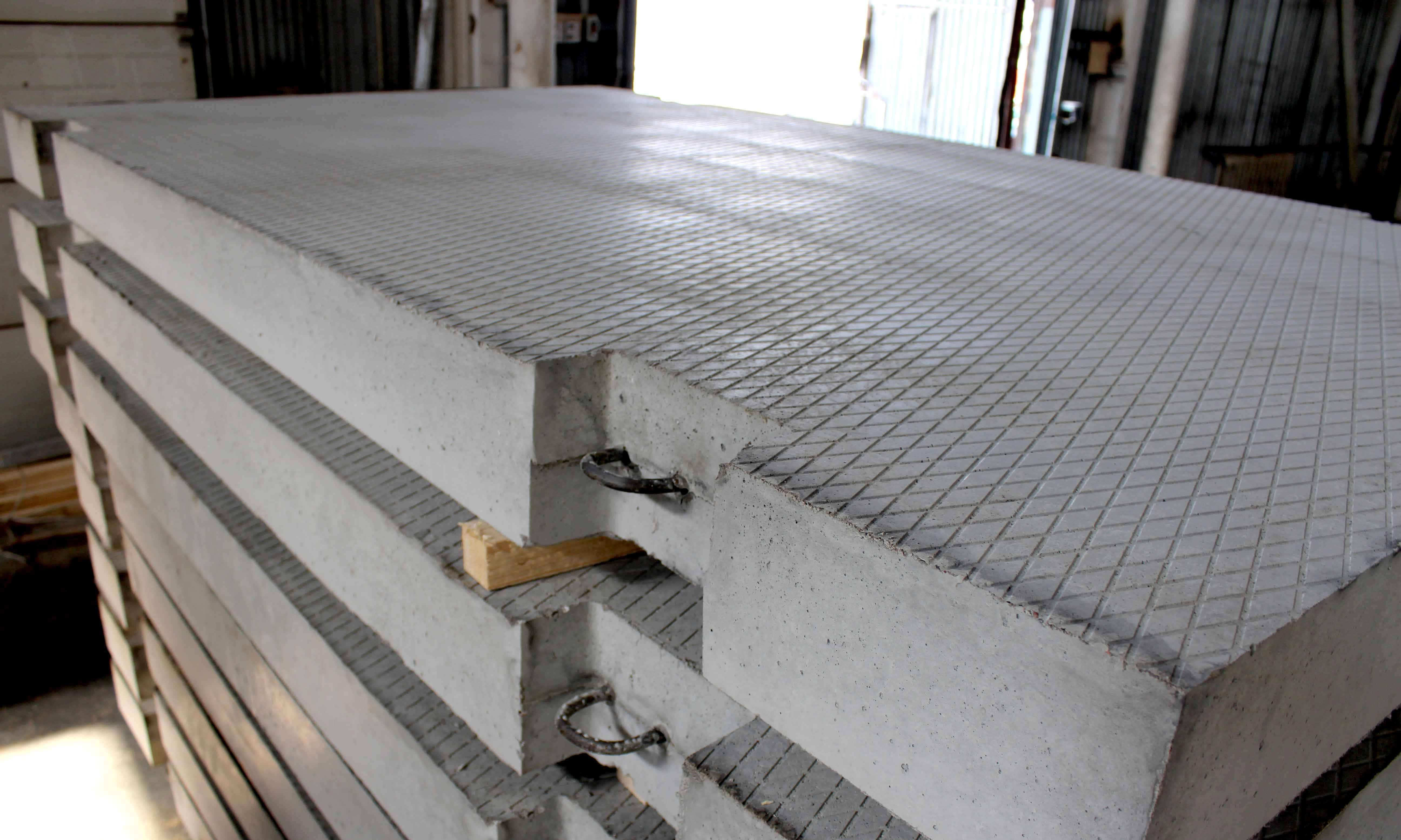

Дорожная плита 3х1,5 CПб и ЛО

Плиты дорожные 3х1,5 имеют следующие размеры: длина 3 м, ширина 1,5 м, толщина может быть произвольной и варьируется (обычно в пределах 0,15-0,17 м). Выпускаются под серией 3.503.3-93 (ГОСТ 13015.0.). Объем бетона, идущий на производство одного изделия, составляет 0,72 м

3. В соответствии с действующим стандартом эти плиты предназначены для «городских дорог», хотя в действительности являются универсальными и применяются для прокладки дорог разного профиля.

В идеале данный тип плит считается прямоугольным, хотя на самом деле это изделия фасонной конфигурации с полукруглыми выемками для монтажных петель.

Для достижения хорошего эффекта трения между шинами и бетоном на заводе-изготовителе практикуется нанесение искусственной шероховатости на верхней плоскости плиты.

Исходным материалом служит тяжелый бетон средней плотности плюс стальная арматура. Для улучшения физических свойств при выпуске упомянутого типоразмера применяют пластификаторы. Кроме того, что в данном случае для производства подходит только тяжелый бетон, он должен быть еще и жестким. Это значит, что содержание цемента и воды в тягучей смеси минимизируется, а наполнителем служит суперкрепкий гранитный щебень. В данной связи нельзя не отметить преимущества специальных ж/б плит перед асфальтовым вариантом дороги. Секционная «бетонка»:

  1. Не требует сезонного ремонта.
  2. Не разрушается под воздействием атмосферных осадков.
  3. Не деформируется под тяжестью колес в жаркое время года.
  4. При необходимости без особого труда демонтируется, передвигается, удаляется и утилизируется.
  5. Быстрее сооружается, а дорожные работы обходятся дешевле из-за отсутствия услуг асфальтоукладочной техники.
  6. Некапризна к почвенным сюрпризам; она дает минимальную просадку и при этом не портится от воздействия грунтовых вод.
  7. Более экологична, так как не требует применения при ее создании битума, гудрона, прочих токсичных нефтепродуктов, загрязняющих окружающую природную среду.

Изделия не должны иметь наплывов на рабочей поверхности более 10-15 мм. Разрешаются лишь единичные отклонения габаритных метрических параметров (в пределах 5 мм).

Не стоит забывать, что правильное хранение, аккуратная погрузка-выгрузка строительных ж/б деталей может существенно продлить срок их службы. В связи с этим необходимо учитывать, что транспортировка дорожных плит осуществляется, как правило, в горизонтальном положении. Это наиболее оптимальный вариант и с точки зрения безопасности¸ и в смысле соблюдения промышленной технологии, которой требуют плиты дорожные 3х1,5. Цена на них формируется, исходя из рыночной конъюнктуры, накладных расходов и сортности.

Грамотное хранение продукции возможно только в штабелях, где изделия рассортированы по партиям или фактурным признакам. Обязательное условие: штабеля не должны превышать высоту 2 м. Кроме того, плиты с целью проветривания и удобства доступа должны быть переложены прокладками, создающими между ними зазор не менее 20 мм.

Актуальная толщина нижних подкладок 50 мм для жесткого грунта и не менее 100 мм – для мягкого. Расстояние между штабелями – минимум 0,8 м для возможности свободного прохода персонала.

Доска объявлений OLX.uz, ранее Torg: сайт объявлений в Узбекистане

Гулистан Сегодня 18:18

9 300 у. е.

Договорная

Келес Сегодня 18:17

panini 2002 world cup

Антиквариат / коллекции » Коллекционирование

5 000 сум

Договорная

Мирабад Сегодня 18:17

350 000 сум

Договорная

Маргилан Сегодня 18:17

800 у. е.

Договорная

Коканд Сегодня 18:17

Нукус Сегодня 18:16

Ташкент, Яккасарайский район Сегодня 18:16

Хива Сегодня 18:16

технические характеристики — Всё про бетон

Плиты перекрытия используют для разделения строения на этажи. Эти элементы конструкции воспринимают массу от мебели и людей, находящихся в здании, служат в качестве диафрагм жесткости, расположенных по горизонтали, улучшают звуко- и теплоизоляцию характеристики помещений.

Для улучшения звукоизоляционных характеристик и уменьшения веса их изготавливают с продольными, обычно круглыми пустотами. Нижняя часть плиты должна быть полностью подготовлена к отделке и выполняет функцию потолка, а верхняя сторона  выступает как основание для настила пола.

Разновидности плит перекрытия

Чтобы подобрать для здания наиболее подходящую плиту перекрытия, используют их особую маркировку. Эта отметка дает возможность получить информацию об основных качествах изделия. Начиная с предельной нагрузки, которую способна без ущерба выдержать плита и заканчивая ее габаритами.

В маркировке желательно полностью разобраться, чтобы впоследствии во время выбора конкретного изделия не допустить ошибки.

Для разного вида зданий и способов строительства используют и разные виды плит перекрытий:

  • Ребристые. Не отличаются от подобных изделий особым профилем, благодаря которому плиты лучше выдерживают нагрузки на изгиб. Но, присутствие своеобразных выступов в виде балок, ограничивает их использование для устройства жилых помещений. Производят как сплошные ребристые плиты, так и с проемами. Это дает возможность использовать их при постройке подвалов или чердачных помещений.
  • Пустотелые. В основном используют, для создания междуэтажных перекрытий. Эти плиты прекрасно      сохраняют тепло и защищают от шума, их используют при постройке зданий из бетона, кирпича и различных блоков. Плиты такого типа имеют небольшую массу.
  • Монолитные. Это наиболее прочные изделия, среди используемых в строительстве плит перекрытия. Именно их повышенная несущая способность и стала основным фактором для их использования – строительство высотных зданий и многоэтажных домов.
  • Сплошные. Эта разновидность плит перекрытия в основном используется при строительстве промышленных или сложных зданий. Они способны переносить достаточно высокие нагрузки во время эксплуатации. При их изготовлении используют бетон с максимальными показателями прочности.
  • Облегченные. Эта разновидность изделий имеет небольшую массу, благодаря множеству пустот в конструкции. Используют как при постройке производственных зданий, так и при строительстве малоэтажных домов. Главное их преимущество – масса. Это дает возможность их использовать в постройках на легких фундаментах и при строительстве зданий на слабых грунтах.

Сферы использования

  • Основная сфера применения различных плит – изготовление межэтажных перекрытий. Для этого лучше всего годятся пустотелые варианты;
  • Еще эти элементы конструкции используются для чердачных перекрытий и при строительстве различных перегородок. Для первого способа использования лучше ребристые изделия, а для второго наиболее подходящие пустотные плиты;
  • Так же из плит перекрытий можно собирать теплотрассы, устанавливая их как конструктивные или ограждающие элементы;
  • При строительстве гаражей, особенно, в строениях на несколько машин — они используются как для крыши, так и для постройки стен, в этом случае лучше выбрать пустотные детали.

Достоинства и недостатки

Преимущества перекрытий из ЖБ плит видны сразу – повышенная прочность, длительный срок службы и надежность. Эти конструктивные элементы могут переносить практически без ущерба огромные нагрузки.

И что очень важно – в течение 50 лет после изготовления бетон, из которого изготовлены плиты, становится только прочнее, обычно такие изделия могут пережить несколько поколений людей.

Преимущества ЖБ плит:

  • Длительный срок службы, надежность и прочность;
  • Стоимость доступна для большинства людей;
  • Высокие показатели тепло и звукоизоляции;
  • Простота установки изделий.

Как недостатки можно назвать:

  • Необходимость применения во время монтажа мощной грузоподъемной техники;
  • Довольно большая масса – например, перекрытия между этажами в постройке из дерева из таких элементов изготовить невозможно, конструкция здания просто не сможет выдержать такой массы;
  • Необходимость заливки стяжки для распределения общей нагрузки по всем уложенным плитам.

Но, все эти недостатки полностью перекрывают их положительные свойства, и ЖБ плиты один из самых популярных материалов, как в капитальном, так и в частном строительстве.

Классификация

Длина плит ПК чаще всего стандартная 12 м, высота 0.22-0.31 м, а их ширина – 1 м, 1,2 м, 1,8 м. если в плите есть пустоты или ребра армирования она стает очень прочной на изгиб при небольшой массе. В их пустотах удобно прокладывать линии коммуникаций и электропроводку.

Условно маркируют ЖБ плиты перекрытий с пустотами, на 3 подвида:

  1. 1-я группа — это вид изделия, его габариты, разновидность бетона («Л» – легкий, «С» – силикатный плотный) и вид арматуры;
  2. 2-я группа указывает расчетную нагрузку, и ее несущую способность;
  3. 3-я группа указывает присущие плите дополнительные свойства, отображающие особые условия применения ЖБ плит и уникальные особенности конструкций, к примеру, наличие закладных элементов.

Технические характеристики плит перекрытия

Важнейшие характеристики таких изделий – ширина, длина, ширина, вид и допустимая нагрузка. У разных изделий они могут отличаться, по этой причине необходимо внимательно изучить их маркировку.

Стандартные габариты, ЖБ плит перекрытия, по длине находятся в пределах 1,5-16,2 дециметров, и по ширине 10-18 дециметров. В большинстве случаев толщина может быть 220-400 мм, в зависимости вида плиты и ее длины.

При производстве этих элементов конструкции стандартными габаритами не ограничиваются, и если потребуется, изготовитель может сделать плиту перекрытия на заказ изделие с другими размерами.

По своим характеристикам, разные типы плит перекрытия тоже отличаются.

Некоторые типы требуют использование дополнительной звукоизоляции, так как их небольшая толщина неспособна надежно защитить от шума.

Преимуществом ЖБ плит небольшой толщины, является их небольшая масса. По другим характеристикам такие конструктивные элементы можно разделить по допустимой нагрузке на плиту перекрытия. Это – важный момент в проектировании и строительстве зданий.

Ведь способность плиты выдерживать определенную нагрузку, влияет на ее несущую способность. Эти качества плит перекрытия определяют надежность и срок службы нового здания в целом.

Стандартные размеры

Для экономии средств на строительство дома желательно во время проектирования предусмотреть использование плит стандартных размеров, ведь стоимость изделий, изготовленных на заказ, потребует дополнительных затрат.

Ассортимент предприятий по производству плит перекрытия дает возможность, выполнить какие угодно задачи строительства, ведь это изделие представлено различных размеров. Длина колеблется в пределах 1,6–15,0 м, ширина может быть от 0 до 2,4 м, толщина изделия равна 220 мм.

С помощью такой сетки размеров можно изготовить проект здания любой конфигурации и необходимого размера. Плиты из тяжелого бетона (М200) и легкого бетона в большинстве случаев производят с пустотами длиной плит 2,4-6,6 м. Толщина ЖБ плит равна 220 мм, масса изделия 0,9-2,5 т.

Приобретая ЖБ плиты без пустот, учтите, что их стандартные габариты –2,6 м, 4,2 м, 6,6 м. Для устройства конструкции «на одну комнату» лучше выбирать размеры плит 1,2 – 2,4 м длиной.

Покупая плиты нужно принять в расчет, что если толщина изделия 160 мм, то оно считается тяжелым и способно обеспечить надежную защиту помещений от шума. Если ЖБ плита 120 мм толщиной, то потребуется дополнительно его.

Технология монтажа

Установка на место плит перекрытия – рискованная и трудоемкая работа, по этой причине необходимо тщательно подготовиться к ней.

Монтаж перекрытий сам по себе несложен, необходимо только сделать все поэтапно:

  1. После доставки и разгрузки материала, необходимо привлечь к работе автокран. На участки где будут лежать плиты перекрытия, необходимо уложить цементный или бетонный раствор.
  2. После этого с помощью автокрана железобетонные плиты, осторожно, поднимают на необходимую высоту и размещают на подготовленном месте, если не удалось сразу правильно уложить ЖБ изделие, то ломиком его перемещают в необходимое положение.
  3. Таким образом, поднимая плиты за петли, выполняют укладку остальных плит перекрытия. Благодаря тому, плиты размещают на месте, где уложен раствор, они некоторый период еще остаются подвижными и, если потребуется, их ломом несложно слегка сместить.
  4. По длине плит перекрытия в промежутке между ними находится руст, его нужно хорошо замазать раствором. По сторонам пустотелых ЖБ плит, есть много небольших углублений. Когда будут заделаны раствором русты, плиты превратятся в единую конструкцию.

Важно! После укладки плит и заделки рустов, необходимо раствором закрыть торцы ЖБ плит, иначе в зимний период они промерзнут.

Изолировать торцы плит, можно таким образом:

  1. Использовать минеральную вату, которой забивают пустоты по торцам примерно на 20-30 см глубиной;
  2. Используя легкий бетон, залить торцы плиты на глубину около 25 см;
  3. Закрыть торцы кирпичом и после этого промазать их раствором.

Заделку торцов можно произвести при подготовке к укладке плит, так будет значительно удобнее и проще.

Стоимость плит перекрытия

При покупке плит перекрытия их стоимость является одним из важнейших факторов, она прямо пропорциональна габаритам изделия: большие плиты стоят дороже, даже если ширина будет одна, то за длинную плиту заплатить придется больше.

Наиболее дорогими будут монолитные плиты, которые нечасто используются в частном строительстве, так как их изготавливают для использования в местах с высокими нагрузками.

Оптимальным вариантом для строительства 1-2 этажных зданий будет выбор плит с пустотами внутри, эти изделия при небольшой стоимости обладают такими положительными свойствами, как:

  • Снижены требования к грузоподъемной технике;
  • Улучшенная, зашита от шума;
  • Выше теплоизоляционные показатели.

При проектировании нужно принимать в расчет то, что выбор стандартных габаритов плит в финансовом отношении более выгоден, по сравнению с их изготовлением по индивидуальным требованиям. Учтите что ходовые плиты стандартных габаритов по доступной стоимости всегда в наличии.

Нестандартные изделия приобрести значительно сложнее, и может, потребуется делать их на заказ, что будет стоить дороже. Так как ЖБ изделия прекрасно компонуются между собою, то будущий хозяин дома неограничен в конструктивных решениях, этажности здания, и реализации любых дизайнерских замыслов.

ПЛИТА — РАЗНИЦА МЕЖДУ БЕТОННОЙ ПЛИТОЙ И ФУНДАМЕНТОМ

Чем отличается бетонная плита от фундамента?

Вы собираетесь построить сарай на заднем дворе своего дома в Тусоне, штат Аризона. Ну наконец то! Ваш гараж будет чистым и аккуратным. Прежде всего, вы хотите, чтобы грызуны не проникали внутрь, поэтому бетонный пол просто необходим! Вы обзваниваете предложения и вау! Как цены могут так сильно отличаться?

Наиболее вероятная причина в том, что некоторые подрядчики запрашивают у вас плиту, а некоторые — фундамент.Итак… Какая разница?

Фонд

Фундамент предназначен для длительного использования. Он углублен по всем краям, чтобы принять анкерное оборудование, чтобы ваш сарай не унесло ветром. Углубленный край известен как опора, и он укреплен арматурой, чтобы удерживать любые трещины.

Фундамент врыт в почву достаточно глубоко, чтобы дождь не попал под него. В идеале основание под ним должно быть заполнено заполнителем из заполнителя (ABC), правильно утрамбованным.Высота плиты будет на 6 дюймов выше земли вокруг нее, чтобы ваши вещи оставались высокими и сухими.

Плита

Бетонная плита не является фундаментом, баскетбольные площадки, внутренние дворики, подъездные пути и террасы спа — все это примеры плит. Края иногда немного углубляются, но по большей части плита остается одной и той же толщины до краев.

Плита будет слишком низкой, чтобы предотвратить затопление вашего сарая дождем, если она будет вкопана в землю.Если плита находится на земле, она позволит дождю вымыть почву из-под вашего сарая. Не будет достаточной глубины для крепления стандартного анкерного болта 10 x ½ дюйма. Кромку необходимо закрепить с помощью просверленных анкеров, которые могут сломать край. Выдержит ли он следующий шторм?

Найдите время и задайте вопросы своему местному подрядчику по бетону в Тусоне. Убедитесь, что вы знаете, что получаете, и не позволяйте низкой цене и приятному разговорному языку помешать вам сделать это правильно.

Джон Молден









Что находится под бетонной плитой

3 момента, которые следует учитывать при подготовке основания для пароизоляции под плитой



Фундамент из бетонных плит и то, что находится под ним, — залог успеха.При подготовке основания вашей бетонной плиты есть подготовительная работа, которую вы можете выполнить, чтобы обеспечить долгосрочный успех.

Какое основание подходит для пароизоляции под плитой?

Это один из самых частых вопросов, которые я получаю от представителей нашей отрасли. Вопрос хороший; конструкции подстилающего слоя и грунтового основания могут влиять на характеристики плиты на земле и здания над ней по-разному.

Множество побочных эффектов, которые материал подстилающего слоя может иметь [в вашем проекте], всегда напоминает мне добавить оговорку о том, что вам следует всегда консультироваться с квалифицированным специалистом по проектированию при рассмотрении этих факторов.Но нам нравятся хорошие вопросы, и, хотя обычно роль инженера-геотехника заключается в проектировании системы поддержки грунта, мы попросили нескольких специалистов по проектированию и строительству поделиться своими мыслями и обобщить их здесь.

Цель этой статьи — лучше понять соображения, которые необходимо учитывать при выборе, проектировании или спецификации подстилающего слоя непосредственно под пароизоляционным материалом под плитой.

УЗНАТЬ БОЛЬШЕ: Чем пароизоляция отличается от пароизолятора?

Мы пришли к выводу, что, несмотря на то, что конструктивные соображения могут различаться от объекта к объекту, существует несколько общих элементов для обеспечения приемлемого подстилающего слоя, поверх которого можно установить пароизолятор. Мы надеемся, что эти идеи дополнят десятилетия наших обменов мнениями с нашими всегда любознательными заинтересованными сторонами.

Соображение № 1 : Стабильная и однородная опора плиты

Правильно выровненное и уплотненное основание противостоит смещению.

Надежные фундаменты начинаются с подтверждения того, что структура грунта и толщина плиты соответствуют требованиям по несущей способности здания выше. Когда речь идет о сильно нагруженных плитах на грунте, долгосрочная потенциальная осадка является ключевым фактором.Точно так же, если существует вероятность нестабильности подстилающего слоя, возможно, пришло время вызвать насос для бетонной стрелы, чтобы избежать интенсивного строительного движения повторяющихся тяжелых автобетоносмесителей, катящихся по площадке.

Помимо структурных соображений, проектные группы обычно согласны с тем, что основная цель материала подстилающего слоя состоит в том, чтобы обеспечить стабильную однородную платформу для размещения плиты.

Иногда это может быть достигнуто за счет надлежащей подготовки (сортировки, уплотнения и обработки, если необходимо) существующих природных почв.Однако подложка с неродной заливкой часто является важным дополнением по двум причинам:

  • Может компенсировать потерю высоты из-за уплотнения
  • Он может лучше сопротивляться колейности или смещению, вызванному движением колесных конструкций

Эффективное подстилающее основание почти всегда состоит из обрезаемой насыпи, должным образом уплотненной и способной выдерживать движение строительных материалов без смещения. Как вы можете видеть на фотографии ниже, неровное или плохо уплотненное основание может привести к разнице в толщине плиты, что может привести к случайным трещинам между деформационными швами.

Неравномерная толщина плиты может вызвать случайное растрескивание. ПК: North S.Tarr Concrete Consulting, PC

Сама засыпка должна состоять из камня надлежащего размера и формы, соответствующей градации. Многие комбинации камней могут выполнять эту роль, и каждый географический регион, вероятно, будет иметь свои собственные общие характеристики материалов, из которых можно выбрать правильную смесь.

В случае плохого дренажа или недостаточной устойчивости часть земляного полотна (естественный грунт под основанием) также может потребоваться удалить и заменить на хорошо выровненную засыпку.Для этой цели часто служит дорожное основание типа DOT.

Соображение № 2: Капиллярное действие — под бетонной плитой и внутри нее

Пароизоляция с низкой проницаемостью может помочь предотвратить контакт жидкой воды с нижней стороной бетонной плиты.

С 1998 года мы предупреждаем о препятствующем проникновении водяного пара под плиту и его воздействии на бетонную плиту. Но никогда не следует забывать, что жидкая вода может в равной степени создавать проблемы для успеха плиты и напольных покрытий или покрытий, которые находятся сверху.Основной способ, которым жидкая вода может угрожать бетонной плите: капиллярное действие.

Когда речь идет о строительстве плиты на грунте, капиллярное действие — это способность жидкой воды подниматься на высоту, значительно превышающую измеренный уровень грунтовых вод, когда структура почвы над уровнем грунтовых вод состоит из материала с достаточно тонкой структурой почвы. В очень тонких почвенных структурах когезионная природа молекул воды и их прилипание к частицам почвы может привести к вертикальному подъему жидкой воды на высоту на много футов над уровнем грунтовых вод .

Если известна возможность капиллярного подъема и не устранена должным образом, это может привести к катастрофе для напольного покрытия или покрытия, когда жидкая вода достигнет и соприкоснется с нижней стороной плиты.

Итак, как нам справиться с этим риском? Пароизоляция с низкой проницаемостью, должным образом установленная непосредственно под плитой, может помочь предотвратить контакт жидкой воды с нижней стороной плиты, но она не предназначена для работы в качестве гидроизоляционной системы и может не действовать как достаточный капиллярный разрыв .

Узнайте больше: когда и где устанавливать пароизоляцию под плитой

Наилучший способ предотвратить капиллярный подъем жидкой воды под бетонную плиту на земле — это всегда вырезать часть мелкозернистого основного материала — скорее всего, природного грунта — и заменить его крупнозернистым материалом.

Свободно дренируемые, измельченные или крупнозернистые наполнители расширяют промежуточное пространство (зазор) между частицами почвы, поэтому капиллярный подъем невозможен.

Какой тип материала капиллярного разрыва использовать и сколько существующего базового материала следует удалить (если таковой имеется), решается геотехнической фирмой, участвующей в стадии проектирования проекта.

При использовании щебеночного материала, при необходимости, самая верхняя поверхность камня может быть сглажена мелкозернистым материалом, таким как песок #10, каменная пыль или дробленая мелочь. Очень тонкий слой мелкозернистого материала сглаживает поверхность, не перекрывая открытое подстилающее основание или структуру земляного полотна под ним, образующие капиллярный разрыв.

Соображение № 3 : Сама пароизоляция под плитой

Пароизоляция под перекрытием должна выдерживать все виды строительных работ.

Первые два соображения, упомянутые выше, являются наиболее важными при проектировании основания. Это не означает, что пароизоляция не играет никакой роли при выборе подстилающего слоя; но с современными высокоэффективными пароизоляционными материалами и стандартной практикой подготовки основания большая часть работы выполняется по умолчанию.

УЗНАТЬ БОЛЬШЕ: 10 важных причин, по которым вам нужна пароизоляция под плитой
Стандарт

ASTM E1643-18a, стандартная практика установки пароизолятора под плитой, наиболее близок к рекомендациям по связыванию материала подстилающего слоя с пароизолятором.В разделе 5.3.5 стандарта упоминается, что выбор ингибитора парообразования должен частично определяться основанием, в частности поощряя проектную группу «выбирать [а] материал ингибитора парообразования, способный противостоять разрыву или проколу в зависимости от типа, градация и текстура основного материала, который будет установлен под материалом. Подготовьте базовый материал, чтобы свести к минимуму риск прокола, например, путем прокатки или уплотнения».

УЗНАТЬ БОЛЬШЕ: Что такое ASTM E1643? Подводя итоги Стандарты установки пароизоляции

Выравнивание, прикатывание и уплотнение правильно отсортированного материала подстилающего слоя почти полностью устранит перевернутый выступ угловатых каменных частиц, который может привести к проколу многих типов типовых парозащитных материалов при интенсивном движении колес.Всякий раз, когда движение грузовых автомобилей с товарными смесями, лазерных стяжек, бетононасосов или бетонных тележек будет проходить непосредственно над замедлителем пара, всегда лучше выбрать и установить высокоэффективный замедлитель пара, который соответствует требованиям класса A стандарта ASTM E1745- 17.

УЗНАТЬ БОЛЬШЕ: Что такое ASTM E1745? Понимание стандарта и его классификаций
Материалы

класса A спроектированы так, чтобы лучше всего противостоять проколам и разрывам, что значительно снижает вероятность повреждения замедлителя пара. Редкий прокол легко ремонтируется.






Ответ?

Так что же скрывается под бетонной плитой? Как всегда, каждый проект индивидуален. Но знание списка соображений и их лежащих в основе важностей может помочь в разработке основы вашего следующего проекта.



Решения для покрытия бетонных плит с использованием эпоксидных смол

Решения для покрытия бетонных плит с использованием эпоксидных смол

Клаудия Джеффри, контент-стратег Crowd Writer и тренер Dissertation Assistance 02.07.2021 16:39

Бетонные плиты являются основным материалом в зданиях.По данным Global Market Insights, рынок декоративного бетона оценивался в 14,9 млн долларов США по состоянию на 2018 год, и, по прогнозам, совокупный годовой темп роста (CAGR) в период с 2019 по 2026 год будет расти на уровне 6 процентов.

Обычным покрытием для этих подложек являются покрытия. Хотя существует несколько типов покрытий, которые можно наносить на бетон, эпоксидная смола может рассматриваться как предпочтительный выбор. Эпоксидные покрытия пользуются большой популярностью у подрядчиков, занимающихся устройством промышленных полов на заводах, в гаражах, больницах, мастерских и т.д., так как полы подвергаются интенсивному движению пешком, оборудованию и трению. В коммерческой сфере эпоксидные покрытия часто покрывают бетонные плиты в казино, спортзалах и модных домах.

В обоих секторах покрытия наносятся на бетонные полы для создания поверхности с высокими эксплуатационными характеристиками. Поскольку во многих зданиях используются эпоксидные покрытия, важно обсудить некоторые недорогие идеи, которые могут превратить бетонные полы в привлекательные глянцевые поверхности.

Преимущества использования эпоксидной смолы

Эпоксидные покрытия имеют ряд преимуществ:
  • Бюджетный вариант : Эпоксидные покрытия могут быть относительно недорогими, но в отрасли существует широкий спектр предложений.
  • Варианты с глянцем : Нанесение эпоксидных покрытий позволяет добиться зеркального блеска.
  • Настраиваемый : Есть неограниченные возможности для создания различных стилей разными способами.
  • Высокая износостойкость : Нижний бетон защищен эпоксидным покрытием, которое помогает защитить его от пятен, дополнительных трещин и проникновения влаги.
  • Низкие эксплуатационные расходы : Очистка и ремонт необходимы для долговечности бетонных полов, особенно в промышленных производственных помещениях.Нанесение эпоксидного покрытия упрощает уход за полом.
  • Безопасность : Эпоксидные полы обеспечивают лучшую безопасность существующего бетона при добавлении противоскользящих добавок. Они могут быть идеальными для больниц, туалетов и столовых, поскольку их поверхность также можно сделать устойчивой к микробам и бактериям.

6 идей по использованию эпоксидных покрытий

Вот шесть идей эпоксидных полов из бетонных плит, которые могут предложить множество преимуществ, а также потенциально удивительные декоративные элементы:

  1. Укладка эпоксидной смолы на наружный бетон . Идеи бетонных плит не ограничиваются только помещением. Использование эпоксидных покрытий для полов за пределами вашего рабочего места может улучшить внешний вид помещения. Убедитесь, что выбранный вами материал устойчив к ультрафиолетовому излучению (УФ).
  2. Придайте отделке мраморный эффект . Эпоксидные покрытия дают профессиональную отделку. Эпоксидные покрытия предлагают варианты для ваших клиентов, в том числе внешний вид серебра, меди и бронзы. Эти мерцающие покрытия включают металлические порошки и светоотражающие красители, которые могут придать высококлассный современный вид витринам розничной торговли, офисам и ресторанам.И цвета могут быть адаптированы к эстетике вашего клиента.
  3. Эпоксидные покрытия для цокольных этажей . Эпоксидные покрытия на цокольных этажах обеспечивают устойчивость к влаге. Выбирая эпоксидную систему, коммерческие подрядчики могут помочь клиентам избежать роста плесени и грибка. С бетоном с покрытием вам не нужно поднимать или менять ковры или ремонтировать испорченные деревянные углы.
  4. Эпоксидные системы для полов гаража . Есть несколько специальных стилей эпоксидных покрытий для пола, разработанных для удовлетворения потребностей полов в гараже.Система напольного покрытия спроектирована таким образом, чтобы придать полу устойчивую к истиранию поверхность. Высококачественные решения для напольных покрытий повышают долговечность и срок службы полов, а некоторые варианты напольных покрытий также обеспечивают устойчивость к маслам и следам от шин.
  5. Эпоксидная обработка бетонного пола с трещинами . Эпоксидные покрытия также можно наносить на старые и поврежденные полы. Раствор для сильного покрытия можно использовать для заполнения трещин на поверхности и выравнивания неровного пола. Наличие большого разнообразия стилей и цветов позволяет подрядчикам сочетать другие области пола, что было возможно только с традиционными красками в прошлом.
  6. Модернизация полов с эпоксидным покрытием . С использованием эпоксидных покрытий можно было бы предлагать клиентам варианты периодического изменения дизайна их напольных покрытий. Более того, если есть возможность обновить пол, свежий вид напольного покрытия может улучшить настроение сотрудников, рабочих и посетителей.

Итог

Бетонные полы

, покрытые эпоксидной смолой, могут быть оптимальным вариантом для подрядчиков, которые хотят придать зданиям своих клиентов прочный и привлекательный вид.С многочисленными вариантами того, как может выглядеть конечный продукт, эпоксидные смолы могут быть правильным решением для нужд вашего клиента.

Об авторе: Клаудия Джеффри в настоящее время работает контент-стратегом в Crowd Writer, а также инструктором в Dissertation Assistance, платформе, которой студенты доверяют при написании диссертаций. Она стремится облегчить жизнь людей, делясь недорогими домашними лайфхаками и идеями «сделай сам». Для получения дополнительной информации обращайтесь: Dissertation Assistance, https://dissertationassistance.co.uk/

Требуются ли распилы в моей плите? Часть 2 — Жилые плиты на земле

В первой части мы обсудили управляющие разделы норм и руководства со ссылками на нормы, относящиеся к выпиливанию компенсационных швов в коммерческих бетонных плитах на грунте. Вторая часть будет посвящена жилым бетонным плитам на земле.

Трещины в бетонных плитах перекрытий на грунте для новых проектов жилищного строительства могут привести к претензиям по проектным и/или строительным дефектам к специалисту по проектированию и/или подрядчику проекта соответственно.Требования к компенсационным швам (CJ) в бетонных плитах прямо не указаны в нормах для жилых помещений и, таким образом, могут быть пропущены профессиональным проектировщиком. Тем не менее, нормы проектирования жилых домов отсылают профессиональных проектировщиков к рекомендациям ACI по требованиям к швам в бетонных плитах. Специалист по проектированию может либо указать относительно большой процент стальной арматуры в плите, чтобы исключить необходимость в CJ, либо указать CJ для контроля количества, размера и местоположения трещин высыхания и усадки.Поскольку количество стальной арматуры, необходимой для устранения CJ, обычно дороже, чем использование CJ, CJ обычно являются предпочтительной альтернативой. Одним из методов создания CJ является использование пропилов для создания ослабленного поперечного сечения, чтобы контролировать, где плита треснет. Критические параметры при определении пропилов включают расстояние между пропилами, тип пропила, передачу нагрузки по пропилу, глубину пропила и время пропила.

Трещина плиты при распиле

В этом блоге представлены разделы управляющих норм и руководства со ссылками на коды, относящиеся к распиловке CJ в типичных жилых бетонных плитах на уровне грунта.Термин «типичные бетонные плиты» для этого блога относится к бетонным плитам перекрытия на земле, которые не передают вертикальные нагрузки или боковые силы от других частей конструкции на почву. Этот технический блог ссылается на Международный жилищный кодекс (IRC) 2015 года в качестве базовых норм проектирования для жилищного строительства. Следует отметить, что Жилищный кодекс Флориды 2017 года внес поправки в требования штата к контрольным соединениям и не соответствует IRC.

Жилые бетонные плиты на грунте

Управляющие разделы IRC и упомянутого документа ACI следующие:

IRC Глава 5 – Этажи

IRC R506 – Бетонные полы (на земле)

«Бетонная плита на первом этаже должна быть спроектирована и изготовлена ​​в соответствии с положениями настоящего раздела или ACI 332…»

Другие применимые разделы IRC:

IRC R402. 2 – Бетон

IRC R506.2.4 – Усиливающая опора

При наличии в плитах на грунте арматура должна оставаться на месте от центра до верхней трети плиты на время укладки бетона. ”[Выделение добавлено]

IRC делает вывод о том, что существуют ситуации, когда бетонная плита на грунте может быть спроектирована с армированием или без него, но не предоставляет ограничений или деталей для каждого варианта конструкции.Ограничения и подробности для каждого варианта конструкции можно найти в упомянутом документе ACI 332-14 Жилищные нормы и правила для конструкционного бетона и в комментарии (ACI 332), на который ссылается IRC R506. Применимые разделы ACI 332 следующие:

Расстояние между швами усадки

ACI 332, включает в себя Таблицу 10.5.3 для рекомендуемого расстояния CJ для неармированных бетонных плит на грунте следующим образом:

Таблица расстояний CJ из таблицы 10 ACI 332. 5.3

Обратите внимание, что расстояние CJ в 4-дюймовой плите без стальной арматуры должно составлять от 8 футов до 13 футов. Рекомендации по расстоянию CJ для жилых плит аналогичны рекомендациям по расстоянию CJ для коммерческих плит. Обратите внимание, что Жилищный кодекс Флориды 2017 года, раздел R506.2.4, внес поправки в требования штата к регулирующим соединениям.

Типы распилов

В ACI 332 обсуждаются два типа распиловки: обычный мокрый процесс и процесс сухой распиловки с ранним входом.Для традиционного мокрого процесса распиловки используется пила по бетону и полотно, предназначенное для резки затвердевшего бетона. Во время пропила добавляется вода, чтобы свести к минимуму образование пыли и охладить лезвие во время пропила. Глубина лезвия (или оправки) обычно может превышать 1 дюйм.

Традиционный процесс мокрой распиловки

Для процесса сухой распиловки с ранним входом распилы выполняются с использованием пилы определенного типа с вращением лезвия вверх, что оставляет свежие швы чистыми и удерживает пилу на месте. Лезвие предназначено для резки бетона до его затвердевания без добавления воды при распиле.Пилы с ранним входом обычно ограничиваются пропилом глубиной 1 дюйм. Пилы с ранним входом используются после того, как бетон станет достаточно твердым, чтобы бетонный заполнитель не рассыпался, но до затвердевания бетона.

Пила по бетону для сухой резки с ранним входом

Армирование плит в местах стыков Sawcut CJ Деталь из ACI 360, рис. 6.8

В ACI 332, раздел 10.6.2 – Минимальная стальная арматура на основе расстояния между стыками , термин «без стальной арматуры» в таблице 10.5.2 относится как к простому бетону, так и к бетону, армированному только для предотвращения образования трещин. Процент армирования, который применяется только для предотвращения образования трещин, меньше или равен 0,5% общей площади поперечного сечения плиты. Обычно указанная сварная проволочная сетка (WWF) 6 × 6 W1,4xW1,4 в 4-дюймовой бетонной плите жилого дома на земле составляет примерно 0,06% от общего сечения. WWF 6×6 W1,4×1,4 в 4-дюймовой жилой бетонной плите на грунте будет считаться «без стальной арматуры» для целей Таблицы 10.5.2. Обратите внимание, что в соответствии с поправками Флориды к IRC R506.2.4 использование 6×6 W1.4xW1.4 в 4-дюймовой жилой плите может быть указано для устранения CJ.

Механизм передачи нагрузки, описанный в коммерческом кодексе, не упоминается напрямую в жилищном кодексе или ACI 332. Расчетные временные нагрузки для жилых этажей и нагрузки от колес для жилых гаражей обычно меньше, чем тяжелые расчетные нагрузки от колес, указанные для коммерческого склада. Как указано в IRC R506.2.4 Усиление поддержки и в ACI 332 10.6 – Армирование , бетонные плиты на грунте могут быть простыми бетонными или армированными для контроля трещин только с расстоянием между швами, как показано в Таблице 10.5.2. Согласно ACI 332.10.6, проектировщик может превысить расстояние CJ в таблице 10.5.2, только если стальная арматура превышает 0,5% площади поперечного сечения плиты. Для 4-дюймовой бетонной плиты на земле это будет эквивалентно арматуре № 4, расположенной на расстоянии 10 дюймов в каждую сторону. Стоимость стальной арматуры, равной 0,5% от площади поперечного сечения плиты, как правило, превышает стоимость пропилов в плите.

Расчет времени распиловки

ACI 332, Раздел 10.2.2 2 – Деформационные швы – Комментарий:

Опыт показал, что использование пилы для бетона с ранним входом сразу после окончательного схватывания или обычной пилы, как правило, ограничивает развитие трещин в распиленном соединении. Обратитесь к ACI 302.1R для получения дополнительной информации об ограничении растрескивания плиты на земле ».

ACI 302.1R, Раздел 8.3.12 Пильные соединения , указано следующее:

Как правило, соединения, выполненные с использованием обычных процессов, выполняются в течение 4-12 часов после того, как плита была закончена на участке: от 4 часов в жаркую погоду до 12 часов в холодную погоду. Для пил с ранним входом в сухую пилу период ожидания обычно варьируется от 1 часа в жаркую погоду до 4 часов в холодную погоду после завершения отделки плиты в этом месте стыка.

Рекомендации по времени для распиловки жилых домов такие же, как и рекомендации по времени для коммерческих распилов плит.

Глубина пропила

ACI 332, Раздел 10.5.2 – Деформационные швы , указано следующее:

« (d) Глубина шва должна составлять не менее ¼ толщины плиты для формованных или инструментальных соединений, или сухих распиленных швов в затвердевшем бетоне (e) Глубина шва должна быть минимум 1 дюйм.для плиты глубиной до 9 дюймов для раннего входа распиленных соединений. »

Рекомендации по глубине для распилов в жилых помещениях такие же, как и рекомендации по глубине для коммерческих распилов.

Требования к проектированию жилых бетонных плит на грунте

Специалист по проектированию для проекта, который включает типичные жилые бетонные плиты на грунте, должен указать достаточное количество стальной арматуры для устранения CJ (больше 0. 5% от площади поперечного сечения плиты) или (чаще) укажите КС следующим образом:

  1. Расстояние между CJ – ACI 332 Таблица 10.5.2 (от 8 футов до 13 футов для плиты толщиной 4 дюйма)
  2. Армирование плиты в местах стыков – Не указано напрямую в коде. Агрегатный метод блокировки представляет собой результирующий механизм при отсутствии дюбелей или деформированных стержней.
  3. Хронометраж распилов
    1. Обычный мокрый распил должен осуществляться через 4–12 часов после укладки плиты
      1. 4 часа в жаркую погоду и 12 часов в холодную погоду
    2. Процесс предварительной сухой резки должен осуществляться через 1–4 часа после укладки плиты.
      1. 1 час в жаркую погоду и 4 часа в холодную погоду
  4. Глубина пропила
    1. Традиционная мокрая распиловка – 1 дюйм
    2. Процесс ранней сухой резки – ¼ толщины сляба

Специалисты по проектированию жилых бетонных плит на грунте, которые не включают вышеуказанные спецификации, могут быть подвержены заявляемым ошибкам и/или упущениям при проектировании. Вышеупомянутая информация может быть включена в планы проекта и/или в спецификации проекта в разделе 03 81 13 Распиловка плоского бетона . Подрядчики, которые не следуют планам и/или спецификациям в отношении CJ, могут быть признаны виновными в строительных дефектах.

Чтобы узнать больше об услугах VERTEX по проектированию конструкций или поговорить с экспертом по проектированию конструкций, позвоните по телефону 888.298.5162 или отправьте запрос.

Скручивание бетонных плит — что, зачем и как? – Готовая смесь Невада

Информация от Национальной ассоциации производителей товарного бетона

ЧТО такое керлинг?

Скручивание – это искривление плиты в изогнутую форму путем загиба краев вверх или вниз.Это происходит главным образом из-за различий во влажности и/или температуре между верхней и нижней поверхностями бетонной плиты. Деформация может приподнять края или середину плиты над основанием, оставив неподдерживаемую часть. Секция плиты может треснуть при приложении нагрузок, превышающих ее грузоподъемность. Края плиты могут отколоться или отколоться из-за движения транспорта, когда секция плиты загибается вверх по краям. В большинстве случаев скручивание проявляется в раннем возрасте. Однако плиты могут скручиваться в течение длительного периода времени.
ПОЧЕМУ бетонные плиты скручиваются?

Изменения размеров плиты, приводящие к скручиванию, чаще всего связаны с перепадами влажности и температуры в плите. Когда одна поверхность плиты изменяет размер относительно другой, плита будет искривляться по краям в сторону относительного укорочения. Это скручивание наиболее заметно по бокам и углам. Одной из основных характеристик бетона, влияющих на скручивание, является усадка при высыхании. Все, что увеличивает усадку бетона при высыхании, будет способствовать увеличению его скручивания.

Чаще всего скручивание происходит, когда верхняя поверхность плиты высыхает и дает усадку по отношению к нижней. Это вызывает загибание краев плиты вверх (см. рисунок справа). Скручивание плиты вскоре после укладки, скорее всего, связано с плохим отверждением и быстрым высыханием поверхности. В плитах чрезмерное просачивание из-за высокого содержания воды в бетоне или воды, распыляемой на поверхность, или недостаток поверхностной влаги из-за плохого или неадекватного отверждения может вызвать повышенную усадку поверхности при высыхании по сравнению с нижней частью плиты.Утечка усиливается при укладке плит непосредственно на пароизоляцию (полиэтиленовую пленку) или при укладке топпинговых смесей на бетонные плиты. Различия усадки сверху вниз в этих случаях больше, чем у плит на абсорбирующем основании

Тонкие плиты и большое расстояние между швами имеют тенденцию увеличивать скручивание. По этой причине тонкие несвязанные начинки должны иметь достаточно близкое расстояние между швами. В промышленных полах близкое расстояние между швами может быть нежелательным из-за увеличения количества швов и увеличения проблем с их обслуживанием. Однако это должно быть сбалансировано с вероятностью промежуточных случайных трещин и повышенного скручивания на стыках.

Другим фактором, который может вызвать скручивание, является разница температур между верхом и низом плиты. Верхняя часть плиты, выставленная на солнце, будет расширяться по сравнению с более прохладной нижней частью, вызывая закручивание краев вниз (см. рисунок справа). С другой стороны, в холодную ночь, когда верхняя поверхность охлаждается и сжимается по сравнению с нижней поверхностью, находящейся в контакте с более теплым основанием, скручивание из-за этой разницы температур будет добавляться к восходящему скручиванию, вызванному перепадом влажности.

КАК свести к минимуму скручивание плит

Основными факторами, контролирующими размерные изменения бетона, которые приводят к скручиванию, являются усадка при высыхании, методы строительства, влажное или мокрое основание и температурные циклы день-ночь. Следующие методы помогут свести к минимуму возможность скручивания:

  • Используйте в бетоне минимально возможное содержание воды.
  • Используйте самый крупный заполнитель максимального размера и/или максимально возможное содержание крупного заполнителя, чтобы свести к минимуму усадку при высыхании.
  • Примите меры предосторожности, чтобы избежать чрезмерного кровотечения. В сухих условиях укладывайте бетон на влажное, но впитывающее основание, чтобы вся отводимая вода не попадала на верхнюю часть плиты. Это может не подходить для внутренних плит, на которые будет укладываться чувствительное к влаге напольное покрытие.
  • Избегайте использования полиэтиленовых замедлителей испарения, если они не покрыты не менее чем четырьмя дюймами (100 мм) поддающегося уплотнению гранулированного наполнителя (не песка). Если чувствительное к влаге напольное покрытие будет укладываться на внутренние плиты, бетон, как правило, укладывается непосредственно на замедлитель парообразования (см. CIP 29), и могут потребоваться другие процедуры
  • Избегайте содержания цемента выше необходимого.Использование пуццоланов или шлака предпочтительнее очень высокого содержания цемента.
  • Тщательно вылечить бетон, включая швы и кромки. Если используются составы для отверждения мембран, наносите в два раза больше рекомендуемой нормы, в два применения и под прямым углом друг к другу.
  • Когда крайне важно свести к минимуму скручивание, используйте расстояние между швами, не превышающее 24-кратную толщину плиты.
  • Для тонкой начинки очистите базовую плиту, чтобы обеспечить сцепление, и рассмотрите возможность использования шпилек и проволоки по краям и особенно в углах плиты.
  • Используйте более толстую плиту или увеличьте толщину плиты по краям.
  • Использование правильно спроектированной и размещенной арматуры плиты может помочь уменьшить или устранить скручивание. В строительных швах следует использовать устройства для передачи нагрузки, которые сводят к минимуму вертикальные перемещения.
  • Некоторые типы воздухопроницаемых герметиков или покрытий на плитах могут минимизировать перепады влажности и уменьшить скручивание.

Если скручивание бетонной плиты недопустимо, альтернативные варианты включают использование добавок, уменьшающих усадку, компенсирующий усадку бетон, конструкцию плиты с последующим натяжением и вакуумное обезвоживание.Эти варианты должны быть определены до начала строительства и могут увеличить первоначальную стоимость проекта.

Некоторые методы устранения скручивания плиты включают в себя замачивание плиты для уменьшения скручивания с последующим распиливанием дополнительных деформационных швов; шлифовка стыков плит в местах их искривления для восстановления работоспособности; и нагнетание цементного раствора для заполнения пустот под плитой, чтобы восстановить опору и предотвратить отлом приподнятых краев.

Ссылки

  1. Руководство по устройству бетонных полов и плит, ACI 302.1R Американский институт бетона, Фармингтон-Хиллз, Мичиган www.concrete.org.
  2. Плиты на уровне, серия ACI Concrete Craftsman, Американский институт бетона CCS-1, Фармингтон-Хиллз, Мичиган.
  3. Усадка и скручивание плит в зависимости от сорта, серия из трех частей, Р. Ф. Иттерберг, ACI Concrete International, апрель, май и июнь 1987 г., Американский институт бетона.
  4. Дефекты поверхности бетонных плит: причины, предупреждение, ремонт, IS177, Portland Cement Association, Скоки, Иллинойс, www.cement.org.
  5. Pavement Design, Transportation Research Record 1207, Национальный исследовательский совет, Вашингтон, округ Колумбия, 1988, с. 44.
  6. Контроль скручивания и растрескивания полов для получения покрытия, Дж. Холланд и У. Уокер, Бетонные конструкции, июль 1998 г., www.worldofconcrete.com
  7. Где разместить замедлитель пара, Б. Супренант и В. Малиш, Бетонные конструкции, май 1998 г.
  8. Ремонт искривленных плит, B. Suprenant, Concrete Construction, май 1999 г.
  9. Жилой бетон, Национальная ассоциация домостроителей, Вашингтон, округ Колумбия, www.nahb.com.
Назад к бетонным наконечникам

ИСПОЛЬЗУЕТСЯ С РАЗРЕШЕНИЯ NRMCA

Укладка небольшой бетонной плиты

Несмотря на то, что требуется небольшое количество бетона, площадка для палубной лестницы или, в данном случае, площадка для пропанового баллона требует почти тех же методов формирования и отделки , что и полная размер плиты. Прежде всего, это подготовка основания . Сделай это неправильно, и плита треснет. В большинстве случаев плиты не следует класть рядом с новостройками, пока засыпка вокруг них не осела в течение нескольких лет.

После выкапывания участка, на котором будет располагаться плита, уплотнить грунт. При подготовке большой площади — например, для патио или бетонной плиты большего размера — хорошей идеей будет аренда механического катка. Это было бы излишеством на таком маленьком участке. Простой темпер — это все, что вам нужно. Просто убедитесь, что участок хорошо утрамбован и на нем нет рыхлой почвы.

Используйте гравийную основу

Одним из шагов, который требуется, но редко выполняется при выполнении небольших работ, является укладка гравия между плитой и земляным полотном.Этот шаг часто пропускают, но есть две причины использовать гравий даже на небольшой бетонной площадке. Во-первых, бетон движется из-за теплового расширения и сжатия. Ограничение этого движения приведет к трещинам в бетоне. Гравийное основание позволяет плите свободно двигаться. Во-вторых, плиты нуждаются в плоском основании, чтобы обеспечить одинаковую толщину, а гравий легче сортировать, чем многие грунты.

Выбор бетона

Для плиты площадью 40 кв. футов и более (около 1/2 куб. ярда бетона для типичного 4-дюймового бетона).-толстая плита), проще всего заказать автобетон. Это 3 кв. фута. плита была достаточно мала, чтобы ручное смешивание бетона в мешках имело смысл. При площади 9 кв. футов и толщине 4 дюйма по проекту требовалось 3 куб. футов бетона. 80 фунтов. мешок бетонной смеси составляет 3/5 куб. футов, поэтому на эту плиту ушло пять мешков.

Я использовал бетон с защитой от трещин, в состав которого входят армирующие волокна. Плита была достаточно маленькой, чтобы не требовалось стальное армирование, но эта небольшая дополнительная прочность от волокон стоила мне всего 5 долларов.Большие плиты, скажем, 5×5 и выше, выиграют от армирования арматурой или проволочной сеткой, чтобы предотвратить растрескивание.

Для затвердевания бетону нужна влага. После отделки плиты накройте ее полиэтиленом и оставьте влажной как минимум на сутки. Неделя лучше, а 28 дней обеспечивают наилучшее излечение.

1) Подготовьте основание. Выкопайте на 6 дюймов дальше того места, где должны быть края плиты, и на 8 дюймов глубже, чем там, где вы хотите видеть верхнюю часть плиты. Убедитесь, что земляное полотно отклоняется от здания, и утрамбуйте рыхлую почву.

2) Отсортируйте гравий. Засыпьте выемку 4-дюймовым гравием. Разровняйте его и используйте уровень, чтобы убедиться, что он наклонен примерно на 1/4 дюйма на фут, чтобы плита, которая будет параллельна основанию, стекала с воды.

3) Сделать и установить форму. Большинство 4-дюймовых. плиты на самом деле 3-1/2 дюйма. глубина стандарта 2х4с. Прибейте углы вместе и поместите форму на отсортированный гравий, убедившись, что она не качается. Привод 12-дюймовый. длины арматурного стержня чуть ниже верхней части формы, чтобы он не двигался.

4) Смешайте бетон. Сбросить два 80-фунтовых. мешков смеси в тачке на каждую партию. Добавьте 3 кварты. воды на мешок и тщательно перемешать мотыгой. При необходимости добавьте небольшое количество воды, чтобы довести бетон до консистенции, примерно такой же, как у густого теста для торта.

5) Уложить бетон. После заливки бетонной смеси в форму, втыкайте в нее все края лопатой. Это помогает гарантировать, что смесь заполнит форму, не оставив пустот.

6) Нажмите на края формы. Слегка ударяйте по опалубке вокруг плиты, пока не увидите пузырьки, поднимающиеся из бетона. Этот шаг обеспечивает более гладкий край плиты, который не будет собирать воду, которая может замерзнуть и расколоть бетон.

7) Выровнять плиту. Выровняйте бетон, используя прямую 2×4, которая примерно на 1 фут длиннее ширины формы. Двигайте доску вперед пилящими движениями вперед-назад, удерживая ее на форме.

8) Утрамбовать поверхность граблями. Аккуратно утрамбуйте всю поверхность плиты. Грабли вдавливают гравий, который является частью бетонной смеси, и поднимают смесь цемента и песка, которую легче разгладить.

9) Сгладьте следы от граблин магнитной теркой. Держите передний край поплавка вверх. Когда поверхностная вода рассеется, снова залейте плиту. Это окончательная отделка наружных плит. Чтобы получить гладкую внутреннюю плиту, снова обработайте ее стальной теркой, когда поверхность начнет терять влажный блеск.

10) Скруглить углы. Это оставляет гладкие, удобные края, которые с меньшей вероятностью будут скалываться. Используйте обрезной станок один раз после каждого плавания магазина; на внутренних плитах с открытыми краями используйте его после стальной терки. После того, как плита затвердеет в течение суток и более, раздвиньте стыки и снимите форму.

Инструменты для бетона

Стальная терка –  Финишный инструмент, оставляющий гладкую, уплотненную поверхность, которая отталкивает воду, но при этом может быть скользкой во влажном состоянии.

Поплавок Mag –  Используется в начальных инструментах для получения кремообразной смеси, которую легко закончить. В качестве средства окончательной отделки он оставляет шероховатую, нескользкую поверхность, подходящую для наружных плит.

Обрезной станок –  Скругляет открытые края плит, оставляя поверхность более устойчивой к сколам, чем простая квадратная кромка.

Подробнее о работе с бетоном:

Освоение за минуту: Бетонные плиты — Вот видеоверсия этой статьи с обсуждением того, как создать основание, замесить бетон вручную, а также уложить и обработать плиту.

Как отделывать бетонную плиту патио — Бетон можно отделывать одним из нескольких способов. Здесь Майк Гертин обсуждает несколько подходов, включая чистку кистью, затирку и окантовку.

Снижение риска образования трещин в бетонных плитах — Независимо от того, является ли плита отдельно стоящей или привязанной к существующей конструкции, принятие некоторых мер предосторожности поможет предотвратить проблемы в дальнейшем.

Бетонные плиты для заливки — Так грузовик с влажным бетоном превращается в гладкую плоскую плиту.Надвигается далеко не идеальная погода? Есть способы справиться и с этим.

Заделка трещин в бетоне: ремонт цокольного этажа — Трещины в бетонных цокольных плитах не редкость. Мэтт Райзингер объясняет, как исправить косметические дефекты с помощью двухкомпонентного филлера под названием RS-88.

Сборные железобетонные плиты | Коммерческий инжиниринг

Что такое сборные железобетонные плиты?

Сборные железобетонные плиты могут быть полезным дополнением к любому строительному проекту.Плиты универсальны, что позволяет вставлять их различными способами в конструкции и фундаменты. Бетонные плиты используются во многих строительных проектах, начиная от небольших домашних проектов и заканчивая более крупными коммерческими проектами. Сборный железобетон имеет преимущество перед традиционными плитами, потому что он заливается в контролируемой среде.

Плиты изготавливаются путем заливки стандартного бетона в форму под строгим контролем. Это предотвращает влияние переменных окружающей среды на бетон и повышает прочность конструкций, в которых он используется.Сборный железобетон со временем укрепляется там, где другие материалы разрушаются, и обладает высокой устойчивостью ко многим элементам и потенциальным экологическим опасностям. Кроме того, бетонные плиты не являются трудоемкими проектами, что может сэкономить строителю дополнительные трудозатраты с самого начала проекта.

Бетонные плиты также часто используются в промышленных и административных зданиях. Поскольку плиты могут быть изготовлены заранее, их можно сформировать, а затем хранить на складе до тех пор, пока они не потребуются для проекта. После того, как определено, что плиты необходимы на месте, они транспортируются и размещаются в нужном месте, гарантируя, что они будут готовы, когда они потребуются проекту.Когда плиты находятся на месте, они отверждаются, опять же, в экологически стабильной и контролируемой среде, и их можно использовать сразу после завершения этого процесса. Бетонные плиты могут изготавливаться различных форм, размеров и конструкций. Эта универсальность и простота применения делают их идеальным выбором практически для любого строительного проекта.

Преимущества сборных железобетонных плит Бетонные плиты

предлагают своим пользователям широкий спектр преимуществ, начиная от их первоначального применения и заканчивая их многолетней конструкцией и дизайном.Когда в проектах используется сборный железобетон, есть гарантия, что качество материала будет неизменно высоким. Это связано с особенностями обработки материалов. Каждая сборная бетонная плита создается путем заливки бетона в форму в контролируемых условиях, что гарантирует отличные результаты при каждом создании. Факторы окружающей среды, которые могут быть проблемой для других материалов, исключаются из уравнения. Погода и температура преднамеренно защищены от них и поэтому не влияют на производство бетона.

Сборный железобетон также очень прочен и долговечен. Во многом благодаря способу изготовления этот вид бетона способен становиться прочнее и стабильнее с возрастом. По мере того, как бетон оседает, отсутствие нарушений окружающей среды во время его производства становится большим преимуществом. Плитам не страшны мелкие дефекты, и они могут состариться, обещая не ветхость.

Сборный железобетон также отличается высокой прочностью. Он устойчив ко многим элементам, таким как огонь, повреждение водой и гниение или распад в окружающей среде.Кроме того, на плиты относительно не влияет длительное использование или постоянный износ. Сборные плиты по своей конструкции также намного проще в обслуживании и уходе, чем другие материалы. Это относительно непористые материалы, которые требуют минимального обслуживания и ухода, чтобы сохранить свою первоначальную форму и служить своей цели.

.

LEAVE A REPLY

Ваш адрес email не будет опубликован.
