Термин «плавающий» применяется к сооружениям, не заглубленным в грунт или водную среду, и не связанным жёстко с другими конструкциями, которые фиксировали бы их в статичном положении. По отношению к фундаментам такое название применяют, когда они заложены в почву не более, чем на 50 см или вовсе находятся на поверхности. Каким может быть плавающий фундамент и в чём особенности его устройства, вы узнаете из этой статьи.

Согласно официальной строительной терминологии, плавающий фундамент будет правильнее называть мелкозаглублённым или поверхностным. Его отличительными особенностями являются такие нюансы:

1. Так как вертикальная часть плитного фундамента очень мала, нагрузки на основание он передаёт преимущественно через подошву.
2. Чтобы обеспечить жёсткость фундаменту ленточной или столбчатой (стаканной) конструкции, соотношение его высоты к ширине не должно превышать 4. Здесь в работу включается ещё и боковая поверхность.
3. Фундаменты мелкого заложения устраивают либо в неглубоких корытообразных котлованах, либо в полостях (шурфах или траншеях) заданной формы.

Устроить фундамент малого заложения можно под любое сооружение и практически при любой гидрогеологической обстановке. Тем не менее, его конструкция должна определяться на основе конкретных условий строительства, характера и размера нагрузок, технико-экономического анализа вариантов. Плавающий фундамент может быть выполнен как в монолитном варианте, так и в сборном, с применением заводских железобетонных изделий.

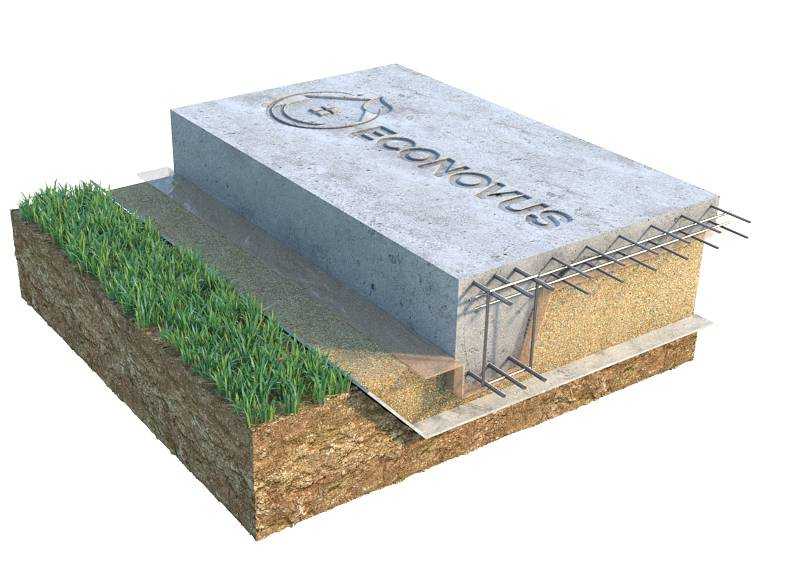

Незаглублённая «плавающая» плита под газобетонный дом

В зависимости от конструкционной разновидности фундамента, он может иметь такие элементы:

• Обрез – верхняя плоскость, на которую опираются стены.
• Подошву – плоскость, соприкасающуюся с грунтом.
• Сплошное тело – плитный фундамент.
• Плитную часть – уширение в подошве ступенчатых лента и столбов.
• Фундаментную стену – вертикальная часть у лент.
• Стаканную часть – выемка под установку колонн.

Ширина любого фундамента на уровне обреза принимается больше толщины стен, и именно на них ориентируется. Ширина подошвенной части — если это не сплошной монолит, должна определяться расчётом, производимым на основе предварительно произведённого исследования грунта: его напластования, условий увлажнения и промерзания, прочностных характеристик. Плавающие фундаменты применяют на малопрочных, пучинистых и насыпных грунтах с невысоким уровнем УГВ. При правильном расчёте они надёжно защищают здания от деформаций.

Устройство фундамента малого заложения очень привлекательно для любого заказчика, так как даёт возможность сэкономить бюджет строительства за счёт уменьшения объёмов земляных работ. Особенно популярен фундамент плавающая плита, так как при её устройстве нередко отпадает ещё и необходимость формирования чернового пола.

У каждого вида конструкции есть свои преимущества и недостатки, но в целом перечень получается таким:

Плюс	Минус
Возможность строительства в сложных гидрогеологических условиях — за исключением вечномёрзлых грунтов.	Невозможно сделать подвал.
При правильном армировании фундамент имеет высокую несущую способность.	При малом заложении в грунт фундамент попадает в зону действия сил морозного пучения. Для их нейтрализации увеличивается толщина насыпных подушек, применяется не только вертикальное, но и горизонтальное утепление.
При естественной подвижке грунта фундамент двигается вместе с ним – «плавает». Поэтому наземные конструкции здания не подвергаются деформациям.	Большой экономии в материалах ждать не приходится, так как если уменьшается объём бетона — значит, увеличивается интенсивность армирования.
Экономия за счёт меньшего объёма вынутого грунта и материалов для опалубки.	Некоторые конструкции сплошных фундаментов создают трудности устройства коммуникаций и последующего доступа к ним. Для решения вопроса приходится закладывать дублирующие линии.
Если это сплошная плита без цоколя, она же служит основанием пола.	У столбчатых плавающих фундаментов нет цоколя, поэтому их используют только под брусовые и каркасные дома. А чтобы облагородить внешний вид здания, необходимо сооружать забирку (фальшь-цоколь).

Почти все разновидности фундаментов можно спроектировать под мелкое заложение. Исключение составляют только сваи, поскольку их длина от 2,5 м только начинается. Столбчатые фундаменты тоже могут быть плавающими.

Незаглубляемый в грунт ленточный фундамент очень неустойчив, даже если у него в основании имеется плитная опора в виде уширенной подошвы. Сделать такой фундамент жёстким и неопрокидывающимся можно, только если связать внешний контур поперечными и продольными балками вне зависимости от наличия или отсутствия внутренних стен. В плане такая конструкция напоминает решётку, а потому и фундамент часто именуют решётчатым.

Плавающая решётчатая лента

Такая лента обладает отменной жёсткостью и может вообще не заглубляться в грунт, а просто лежать на поверхности. Она отлично работает на просадочных грунтах, в условиях сильного морозного пучения.

Для защиты от морозного пучения таких фундаментов, под ними всегда выполняют жёсткий подстилающий слой – бетонную подготовку. Использовать здесь с этой целью утеплитель не так удобно, как в случае с плитой – каждый лист ЭППС придётся резать, что увеличит трудоёмкость работ. Да и стоит пенополистирол дороже тощего бетона, который применяется для заливки подбетонки.

Самые популярные проекты серии FH:

Проект FH-90 Windows

Общая площадь:

90м²

Подробнее

Проект FH-114 Optimus

Общая площадь:

114м²

Подробнее

Проект дома FH-115 Status

Общая площадь:

115м²

Подробнее

В отличие от предыдущего варианта, плита имеет сплошное тело, для формирования которого опалубка ставится только по внешнему периметру.

Существует немало разновидностей плавающих плит, которые отличаются как по форме сечения, так и по комбинации подстилающих слоёв.

Плоские плиты снискали наибольшую популярность, так как имеют простую геометрическую форму, позволяющую сделать опалубку даже при отсутствии плотницкого опыта. В зависимости от структуры подфундаментного пирога, можно выделить несколько вариантов:

1. Плита по грунту. Устраивается без насыпных подушек в тех случаях, когда грунт имеет высокую несущую способность, не увлажнён подземными водами, и не подвержен морозному пучению. Например, крупные гравелистые пески, крупнообломочные грунты или сухие плотные глины с нулевым пределом текучести.
2. Плита на песчаной прослойке. Подушка из песка проектируется при высокой вероятности продольных сдвижек грунта, и даёт плитному монолиту скользить (плавать) в результате такой нагрузки. Самый распространённый вариант плавающей плиты.
3. Плита по утеплителю. Производить горизонтальное утепление плиты имеет смысл только в том случае, когда она находится на поверхности и цоколь отсутствует. Тогда стены начинают возводить с опиранием непосредственно на плиту, и соответственно, она выполняет функцию чернового пола. Для формирования контура такой плиты, вместо опалубочных щитов можно использовать Г-образные элементы несъёмной опалубки из экструдированного пенополистирола, которые выпускают некоторые российские производители.

Устройство утеплённой плоской плиты

Рёбра у плиты — это утолщения, проходящие вдоль самых нагруженных зон, которые помогают фундаменту лучше работать в условиях высоких нагрузок от веса каменных стен, и под воздействием сил морозного пучения.

Здесь тоже есть несколько вариантов:

1. Плита с рёбрами вниз, на насыпной подушке. Рёбра могут иметь как прямоугольное сечение, так и трапециевидное, что уменьшает давление грунта на монолит. Они несут основную нагрузку, за счёт чего горизонтальная часть может иметь минимальную толщину 125 мм. Опирается такая плита на подушку толщиной не менее 50 см, из смеси песка и щебня в пропорции 60:40.

   Мнение эксперта
   Виталий Кудряшов

   строитель, начинающий автор

   Задать вопрос

   Песок и щебень укладывают отдельными слоями в том случае, когда строительство ведётся на переувлажнённом грунте. В таком случае, под подошвой нижних балок настилается полноценная подушка из щебня, а пространство между рёбрами и пазухи по наружному периметру заполняются песком.

2. Ребристая плита по утеплителю. К этой категории относится плита УШП, возводимая по скандинавской технологии. В Россию она пришла не так давно, но те, кто живёт в холодных регионах с близким к скандинавскому климатом, её оценили. Продвигают её и компании, которые изготавливают гидро- и теплоизоляционные материалы, так как под эту технологию используется их продукция. УШП – это та же ребристая плита, но под ней: между рёбрами и по наружному периметру находится утеплитель (ЭППС). В горизонтальную часть плиты внедряется система тёплого пола, что позволяет бетонному монолиту аккумулировать тепло.
3. Плита с ростверком (чаша). Ростверком в данном случае называют монолитный цоколь, устроенный поверх тела плиты. По сути, это тоже рёбра жёсткости, только направлены они не в грунт, а находятся над землёй. При такой конфигурации обрез фундамента, на который опираются стены, находится выше горизонтальной поверхности плиты. Соответственно, и полы должны находиться выше, для чего нужно делать цокольное перекрытие. Пространство, которое под ним образуется, обычно используют для устройства коммуникаций. Это очень удобно, так как во всех остальных случаях трубы находятся под плитой, и практически недоступны для ремонта.

Ростверк поверх плиты

Существуют такие типы грунтов, на которых строить проблемно из-за слабой несущей способности, вечной мерзлоты или близкого расположения вод. В этом случае можно применять только определённые типы фундамента – чаще всего сваи или некоторые виды сплошных оснований. Одним из них является довольно новая технология возведения пустотелых плитных фундаментов, представляющих собой коробку из двух сплошных плит небольшой толщины, разделённую на секции рёбрами жёсткости. Такие плиты самые что ни на есть «плавающие», и идеально подходят для строительства в условиях сейсмической активности, на торфяниках, болотистых почвах и аллювиальных грунтах.

Коробчатая плита в разрезе

Коробчатая плита соединяет в себе все достоинства сплошного монолита и ленточного фундамента. Верхняя часть коробки может возводиться из сборных элементов, но нижняя плита плюс рёбра жёсткости (они формируются по несъёмной опалубке) – это всегда монолит.

Собственно говоря, этот вариант очень похож на плиту с ростверком, о которой рассказывалось выше. Разница только в том, что по ростверку может монтироваться балочное перекрытие. А если сделать его монолитным, мы получим плиту с пустотами внутри, которые и придадут сечению ячеистую форму.

Мнение эксперта
Виталий Кудряшов

строитель, начинающий автор

Задать вопрос

Пустоты могут заполняться пенопластом или керамзитом. Для зданий с малым бюджетом для этой цели используют песок, который перед засыпкой должен быть просеян, промыт и высушен. А чтобы исключить образование гнили и плесени, он должен быть ещё и прокалён.

Наибольшее количество плавающих фундаментов имеют плитную конфигурацию, поэтому в главе, посвящённой производству работ, говорить будем именно о них.

Очень редко когда плита может заливаться прямо по грунту, отменная прочность которого даёт такую возможность. Чаще всего заливку должен предварять целый комплекс подготовительных работ, смысл которых заключается в том, чтобы обеспечить наиболее плотное прилегание монолита к естественному основанию.

Подготовка состоит из двух основных этапов:

1. Подготовка грунта. Сюда можно отнести снятие растительного слоя, осушение, либо уплотнение с увлажнением, что может потребоваться для поверхностной плиты.

   Снятие растительного слоя

2. Устройство неглубокого котлована, если подошва плиты будет немного ниже планировочной отметки грунта.

   Обустройство котлована

При устройстве плитных фундаментов в переувлажнённых или на слабонесущих грунтах, в качестве основного подстилающего слоя делают бетонную подготовку. Это неармированный слой из низкомарочного бетона (класса В7,5), который образует удобное основание для монтажа арматуры и защитный барьер, препятствующий подмыванию плиты грунтовой влагой. Он предохраняет гидроизоляцию от прорывов, а так же, благодаря своей жёсткости, предупреждает осадку грунта непосредственно под подошвой.

Ухаживают за подбетонкой так же, как и за любой другой конструкцией, уберегая от размывания дождём, пересыхания и растрескивания.

Мнение эксперта
Виталий Кудряшов

строитель, начинающий автор

Задать вопрос

В малоэтажном строительстве, когда грунт имеет нормальную прочность и влажность, вместо подбетонки используют поливинилхлоридные мембраны. У них отменная механическая прочность и водонепроницаемость, поэтому замена получается вполне адекватной и неплохо экономит бюджет строительства. Но использовать её, если грунт не изучен, нежелательно – вариант с бетонной подготовкой более надёжен.

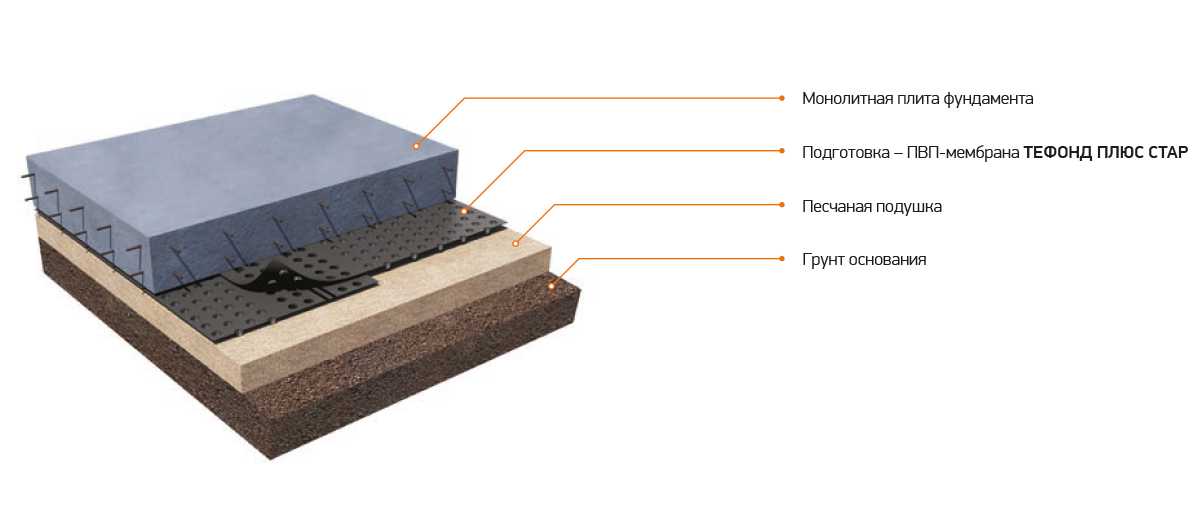

На прочном грунте ПВХ мембрана заменит и подбетонку, и гидроизоляцию

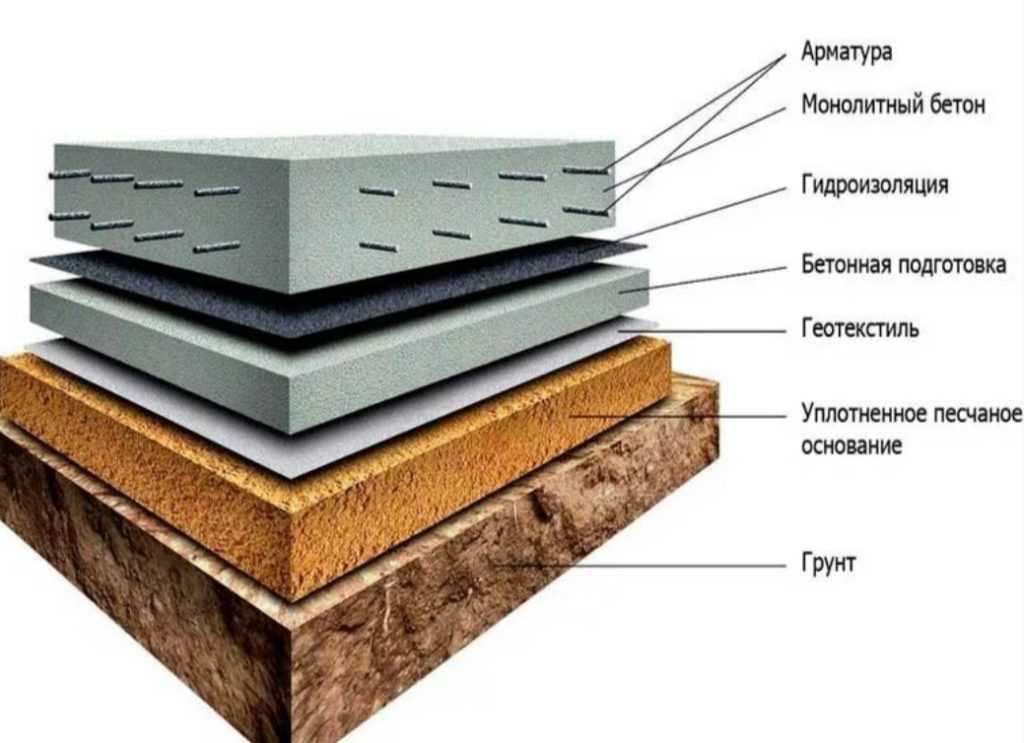

Бетонная подготовка служит основанием под устройство гидроизоляции, которая в данном случае выполняется методом наплавления рулонных битумных материалов. Именно для того, чтобы обеспечить хорошую адгезию, подготовительная бетонная плита и очищается от цементного молока, ржавчины и жировых пятен.

Для защиты гидроизоляционного ковра от механических повреждений, которые возможны при дальнейшем монтаже арматуры, между ними монтируется слой армированного полиэтилена, либо заливается стяжка ЦПС толщиной 3-4 см.

Опалубка под основную плиту может выставляться как до сборки каркаса, так и после. Это обусловлено удобством работ, в каждом случае этот вопрос решается индивидуально. Если сетки не собирают из отдельных стержней, а используют готовые заводские, опалубочные борта устанавливают до того как приступить к формированию каркаса.

Самые популярные проекты серии FH:

Проект Windows Villa FH-90WV

Общая площадь:

90м²

Подробнее

Проект Master Dom FH-144 c мастер-спальней

Общая площадь:

144м²

Подробнее

Проект FH-150 Full HDom

Общая площадь:

150м²

Подробнее

Сначала опалубка, потом арматура

Такой порядок действий соблюдают и в том случае, если наружные поверхности фундамента со всех сторон укрываются утеплителем – экструзионным пенополистиролом. ЭППС используется и для производства Г-образных элементов несъёмной опалубки, за счёт которых и формируют контур плиты.

С ориентиром на осевые точки опалубки, выполняют створные засечки под установку каркаса. Между ними натягивают проволоку, с которой с помощью отвеса переносят оси будущего каркаса на подбетонку. Разметку производят краской, уровни нижней и верхней сеток отмечают на обноске.

Покончив с разметкой, приступают к сортировке арматуры, которая по назначению делится на:

• Рабочую (продольную). Именно она воспринимает растягивающие и сжимающие нагрузки.
• Распределительную (поперечную). Фиксирует рабочие стержни и равномерно распределяет между ними нагрузки.
• Монтажную. Удерживает элементы каркаса, собираемого из отдельных стержней, в требуемом положении.
• Хомуты. Скрепляют нижний и верхний уровни, присутствуют только в сварных каркасах.

При сборке каркаса из заводских сеток, работа состоит из таких этапов:

1. На пластиковые фиксаторы (они обеспечивают нужную толщину защитной оболочки из бетона) укладывают нижний ряд сеток.
2. Перпендикулярно им на заданном расстоянии устанавливают плоские каркасы — они соединяют уровни армирования, и задают нужную высоту для второго ряда сеток.
3. Производится монтаж верхнего яруса объёмного каркаса.

Мнение эксперта
Виталий Кудряшов

строитель, начинающий автор

Задать вопрос

По окончании арматурных работ, борта опалубки для устойчивости закрепляют к каркасу проволокой, пропустив её сквозь отверстия, просверленные в вертикальных стойках деревянных щитов.

Бетонирование плиты производят блоками, образованными разрезающими массив вдоль и поперёк рабочими швами. Такое структурирование пространства опалубки даёт возможность точно рассчитать объём подвозимого бетона, с учётом необходимости непрерывной укладки. Бетонирование производится последовательно, от блока к блоку, границы которых усилены плоскими каркасами. Если по какой-то причине случится простой, заливать следующий блок можно будет без предварительной подготовки кромок уже уложенного монолита.

Бетонирование плиты с бетононасоса

Как и в случае с подбетонкой, бетонирование плиты можно осуществлять как с бетононасоса, так и с подвешенной к автокрану поворотной бадьи. Бетон укладывают одинаковыми по толщине слоями в пределах бетонируемого блока, с последующим уплотнением глубинными вибраторами. После того, как заливка будет выведена на проектную толщину, окончательное распределение смеси и её уплотнение производится виброплощадкой.

В малоэтажном строительстве толщина фундаментной плиты редко превышает 40 см, поэтому бетонирование можно производить за один слой. Тут многое зависит от имеющегося в распоряжении вибрационного оборудования – а вернее, длины его рабочей части. Она должна быть чуть больше толщины укладываемого слоя с таким расчётом, чтобы могла заходить в ранее уложенный слой на 10 см. На это же расстояние шаг перестановки глубинного вибратора должен перекрывать границы уже уплотнённого участка.

Наиболее комфортные условия для твердения бетона – это температура +15…+18 градусов при 90-процентной влажности. При более жаркой погоде или высушивающем ветре нужную влажность приходится поддерживать самостоятельно. Слой бетона укрывают опилками или рогожей, и регулярно смачивают водой. Проливку осуществляют днём через каждые 3 часа и 1 раз ночью — при более холодной температуре в этом нет необходимости. Распалубка производится при нормативно-безопасной прочности 50%, наступление которой тоже зависит от окружающей температуры.

что это такое и технология строительства

Пучинистый грунт — это головная боль всех строителей. Он накапливает воду, которая замерзает с наступлением морозов. Лед расширяется и поднимает строение на 5-10 см, что приводит к трещинам и деформации. При строительстве в местах с проблемной почвой традиционные фундаменты не подходят. Альтернатива им — это плавающий фундамент: дорогая, но очень надежная конструкция, которая себя окупит.

Что это такое?

Плавающий фундамент — это сплошная мелкозаглубленная плита, усиленная арматурой диаметром 10-16 мм, закладывается на глубину около 20-50 см. Конструкция обладает высокой прочностью и устойчивостью к трещинам и разломам. Зимой или весной обычный свайный или ленточный фундамент может дать трещину, плавающий будет двигаться при пучении грунта, сохраняя целостность конструкции.

Фундамент плавающей конструкции обычно применяется в местностях с близким к поверхности земли залеганием грунтовых вод и на пучинистых грунтах.

Разновидности плавающих фундаментов

Современные плавающие основания разделены на следующие виды:

• плитный;
• ленточный;
• столбчатый.

Плитное основание

Другое название плитного основания – плавающая плита, которая предназначается для возведения строений из тяжеловесных строительных материалов. Недостатком традиционной конструкции плавающей плиты является подгрузка весом готового строения, что сказывается на целостности всей конструкции при неравномерном пучении грунта.

Более эффективная технология обустройства плиты с минимальным воздействием пучения грунта – использование защитной морозостойкой подушки для фундамента, а также обустройство дренажной системы.

Плитный фундамент представлен следующими видами:

• Прямая чаша – одно из наиболее востребованных и прочных оснований. Оно позволяет обустроить износостойкий цоколь из бетона разной высоты.
• Перевернутая чаша – основание, оснащенное дополнительными ребрами прочности.
• Плита кессонная – фундаментное основание, предназначенное для возведения строений, которые оснащаются техническими и жилыми помещениями.

Ленточное основание

Ленточный фундамент разработан для строительства облегченных зданий и сооружений из пенобетона, газобетона, кирпича, дерева. Обустройство плавающей решетки предусматривает размещение ленты под основание на специальной песчаной подушке.

Максимальная прочность готовой конструкции достигается за счет использования внутренних ребер жесткости. Использование решетки позволяет укрепить ленточное основание в условиях чрезмерного пучения грунта.

Процесс монтажа основания выполняется следующим образом:

• На песчаную подушку выстилается пленка (толщина – 0,16 мм).
• Монтируются блоки из пенополистирола (толщина – 35 см) на расстоянии 45 см друг от друга.
• После заливки бетонной смеси опалубка несъемного типа выступает в качестве теплоизоляции напольного основания.

Столбчатое основание

Плавающие столбы рекомендуется использовать при возведении каркасных, щитовых и деревянных строений. Плавающий столбчатый фундамент возводится на скалистых и песчаных грунтах.

Строительство столбов выполняется на специальной плите из бетона, возведенной на песчаной подушке. Чтобы усилить конструкцию, столбы устанавливаются с шагом в 150–250 см. В фундаменте такого типа отсутствует цоколь, поэтому дополнительно рекомендуется обустраивать забирку.

Преимущества и недостатки

Любой фундамент имеет свои сильные и слабые стороны, не исключением стал и плавающий.

Преимущества:

• Прочность, долговечность;
• Подходит для сложных почв;
• Устойчивость к влаге;
• Устойчивость к пучению грунта во время морозов;
• Не усаживается;
• Можно сразу использовать для установки напольного покрытия.

Недостатки:

• Долгий и трудоемкий процесс возведения;
• Дорогие материалы, где бетон и арматура — основная статья расходов;
• Не подходит для мест с большим перепадом высоты;
• Заливать нужно в один заход, поэтому может понадобиться несколько бетономешалок и рабочих рук.

Варианты исполнения несущих плавающих конструкций

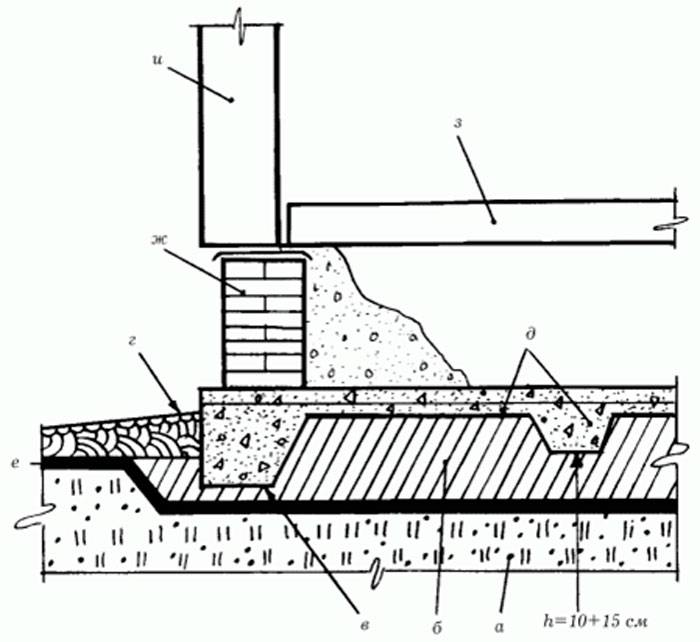

На рисунке схема-чертеж плитного фундамента
Если не сильно вдаваться в технические нюансы – это железобетонная плита различной толщины, которая установлена (залита) на плотной подушке из сыпучих материалов. Такой тип оснований используется при:

• Строительстве массивных больших зданий, несущие конструкции которых сделаны из бетона, кирпича или камня;
• При создании заливных фундаментов всех типов, где не используются наполнители. Достаточно для этого использовать гравий или щебень небольшой фракции;
• При возведении зданий на песчаных, глинистых почвах всех типов, а также на грунтах, склонных к сезонным подвижкам (вспучиваниям) через промерзание.

Для возведения таких несущих конструкций необходимо использовать деревянную опалубку. Для уплотнения материала подушки хорошо подойдет классический вибратор, который улучшает качество бетона. Толщина бетонной плиты редко превышает 40 см и в этом ключевое преимущество такого типа основания. Так как не нужно использовать большое количество готового бетонного раствора. Также стоит помнить, что размеры плиты должны отвечать строго заданным проектным параметрам здания, при этом могут быть немного больше, но не меньше.

Какие бывают виды

Большое распространение получили 4 вида. У каждого есть свои особенности, плюсы и минусы, которые мы подробно рассмотрим.

Шведская плита

Этот вариант популярен в скандинавских странах из-за своих высоких теплоизоляционных свойств. Имеет небольшое заглубление, что позволяет не учитывать уровень грунтовых вод. Прекрасно подходит для пучинистого и рыхлого грунта. Однако такая конструкция довольно новая и впервые стала применяться в 1990-е годы, поэтому точно неизвестно что с ней будет через 50-70 лет.

Плюсы:

• Требуется неглубокий котлован (30-40 см), поэтому использование строительной техники необязательно. Важно тщательно выровнять площадку;
• Процесс строительства быстрый — около 7 дней;
• Оббивается слоем утеплителя со всех сторон. Такое решение помогает сохранять тепло и продлевает срок эксплуатации;
• Обладает высокой герметичностью, что предотвращает развитие плесени в здании из-за сырости.

Из минусов стоит выделить вышеупомянутую новизну конструкции: неизвестно как она поведет себя через много лет.

Шведская плита состоит из нескольких слоев:

1. Подушка из гравия, щебня или песка. Во избежание засорения укрывается геотекстилем. На этом уровне устанавливается дренажная труба;
2. Гидроизоляционный слой;
3. Утеплитель;
4. Плита. Каркас армирован арматурой 10-12 мм. В местах, где предусмотрена повышенная нагрузка, возможно дополнительное усиление. На этом этапе прокладываются все коммуникации. Отопительные трубы располагают таким образом, чтобы тепло распределялось равномерно по всему дому.

В итоге вся конструкция заливается бетоном. Вместо деревянной опалубки используется пенополистирол, который выступает и как утеплитель, малоподверженный внешнему воздействию. Такая конструкция отлично покажет себя в холодные времена года, так как будет сохранять тепло, позволяя экономить на отоплении. Шведская плавающая плита станет хорошим решением для строительства 2-3 этажного дома, но для многоэтажного запаса прочности недостаточно.

Как построить на «плавающей» плите баню?

В стандартном варианте обустройство плавающего фундамента весьма простое – железобетонный монолитный фундамент, располагающийся под всей площадью здания сразу. Он делается на нормальном грунте заглубленным, а там, где сплошь песок под ногами — мелкозаглубленным.

Как Вы можете построить собственными руками плавающий фундамент под свою баню:

I этап. Снимается целиком слой растительности со всего места, на котором будет баня, плюс 1 м для отмостки. Снятый слой переносится в сад. Выкапывается котлован – под проектную отметку. Лучше для этого нанять экскаватор

Важно не перекопать, в противном случае на месте перекопа затем фундамент может просто лопнуть. Это весьма серьёзная ошибка

Чтоб не осыпались края котлована, лучше их вырыть с незначительным уклоном.

II этап. Засыпается слой щебня толщиной 10 см, он укладывается в несколько этапов, хорошо трамбуется (к примеру, бревном с ручкой). Потом – слой песка, фиксирующий щебень и не позволяющий ему «гулять». А стойкость его к морозу помогает новому фундаменту сопротивляться холодам.

III этап. Укладывают гидроизоляционный слой – обычно плотную дорогую полиэтиленовую плёнку. Она необходима для того, чтоб влага затем не просочилась в фундамент, а ещё ценное бетонное «молоко» во время заливания раствора не протекало. Потом заливается небольшой слой подбетонки – М-100.

IV этап. Строится опалубка. Когда фундамент погружался в грунт, то данную роль способны выполнить стены ямы, однако надо их также гидроизолировать. Для опалубки неплохо подходят доски, имеющие ширину 25 мм, которые на 50-100 мм толще высоты фундамента. По верхнему краю опалубки прокладывается контрольный шнур, в нём фиксируется лишь одна его сторона, вторая же с привязанным грузом опускается с другой стороны. В момент заливания раствора можно шнур убрать.

V этап. Укладывается арматура – это наиболее ответственная стадия. Металлические прутья должны выглядывать из фундамента в местах построения стен, это нужно для достижения прочной связи их с основанием. Однако нельзя такую арматуру варить, можно лишь связывать мягкою проволокой. Прутья в углах замыкаются полукругом, концы их заводятся в боковые стенки фундамента, и выходит цельная гибкая конструкция.

VI этап. На данном этапе производят бетонирование основания: укладывается раствор слоями до 15 см, затем тщательно разравнивается и трамбуется посредством штыкования.

Бетон заливать надо одним приёмом, для чего лучше применять бетономешалку. Рецептом лучше воспользоваться таким: на 1 часть цемента – по 1 части песка и воды. Бетон трамбовать надо, покуда на поверхности не возникнет влажный слой. Затём берётся деревянная рейка и выравнивается всё.

Фундамент в первый день смачивается каждых 4-5 часов, затем накрывается плёнкой – чтоб не возникло трещин. На следующий день смачиваются уже лишь 3 раза, потом – только утром и вечером. А когда высохнет – опалубка снимается, и спустя месяц можно продолжить строительство бани, а ещё лучше – спустя год.

Бетонирование опалубки для основания

Завершающим этапом является бетонирование опалубки фундаментного основания. Заливка бетонной смеси выполняется в несколько слоев, при этом толщина каждого слоя не должна превышать 15 см.

Каждый слой тщательно разравнивается и трамбуется методом штыкования. Готовая бетонная смесь заливается за один прием, поэтому для выполнения работ лучше использовать бетономешалки или бетононасосы.

Трамбовка бетона выполняется до образования влажного блеска на готовой поверхности. Для выравнивания верхнего слоя можно использовать специальные деревянные рейки.

В первый день заливки рекомендуется смачивать основание водой каждые 5 часов, после чего накрывать полиэтиленом. Это предотвратит появление трещин при быстрой сушке бетона. В последующие дни фундаментное основание смачивается только 2-3 раза в день. Демонтаж опалубки выполняется после полного высыхания бетона.

Теперь каждый индивидуальный застройщик знает, что такое плавающие основания и на каких типах грунтов их можно возводить. В силу своей практичности и долговечности подобные фундаменты становятся все более популярными и востребованными в частном жилом строительстве.

Установка опалубки своими руками

Правильно сделанный каркас для фундамента поможет не только сэкономить много денег на покупке бетона, но и значительно упростить процесс армирования. Если она у вас уже есть, этот этап можно пропустить и переходить сразу к армированию, если отсутствует, тогда рассмотрим пошаговую инструкцию.

ШАГ 1: выбор материала. При небольшой высоте фундамента подобрать материал достаточно легко: фанера, дерево, ОСБ-плиты, ДПВ. Основное требования – прочность материала. Для высоких фундаментов (от 150 см) используют только металл, поскольку давление бетона будет значительным и дерево может подвести.

ШАГ 2: подготовка основания. Допустим, у нас есть траншея, которая соответствует нормам, теперь необходимо уплотнить основание. Насыпаем слой песка 150 мм, заливаем водой, затем 4-5 сантиметров бетона, чтобы выровнять поверхность. Не забывайте о коммуникациях, сделать их надо на этапе опалубки и армирования фундамента дома, нельзя забывать о закладных трубах в нужных местах, иначе придется долго работать перфоратором и нарушать монолитность фундамента.

ШАГ 3: имея проект строительства, устанавливаем колышки по периметру траншеи точно на ширину будущего фундамента, они будут удерживать низ опалубки, ставим распорки не ниже 70% высоты конструкции (сама распорка в 2 раза больше высоты фундамента). Не помешает изготовить 3-4 контрольные рейки на ширину фундамента, по которым можно будет измерять отклонения ширины.

Совет мастера: забивать гвозди надо изнутри опалубки в распорки и колышки, чтобы потом можно было без проблем все снять. В ином случае придется разламывать деревянные брусья или спиливать шляпы, поскольку торчащие гвозди бетонируются. Если фундамент от 150 см и выше, рекомендуется связка опалубок проволокой в шахматном порядке через 1 м.

Опалубка должна быть максимально жесткой, зазоры между элементами конструкции не более 0.3 см, чтобы при заливке фундамента не вытекала жидкая смесь, иначе прочность фундамента будет снижаться в арифметической прогрессии.

Она должна выдерживать солидные нагрузки и удерживать свою форму после заливки цемента, только так можно будет сделать монолитный фундамент для дома, который прослужит десятки лет.

Важно: внутреннюю часть опалубки надо смазать техническим маслом или другими нефтепродуктами (подойдет отработка), чтобы она легче отклеивалась от бетона после его отвердевания. Вы сможете использовать ее много раз

Фотографии опалубки ленточного фундамента

УШП или монолитный фундамент?

На первый взгляд, экономическая выгода при обустройстве УШП незаметна – требуется большое количество стройматериалов, которые стоят определённых денег. Смета включает закупку:

• утеплителя;
• труб;
• арматуры;
• систем утепления полов;
• прочих материалов.

При заливке монолитного фундамента такие расходы не требуются: подготавливается основание, закупается арматура, делается обвязка и заливается бетон. Однако финансовая выгода заливки монолита понятна только не профессионалу.

Такой фундамент можно сравнить с банковским кредитом: недостаточно средств – залей площадку, а потом постепенно стройся дальше. Процесс получается растянутым во времени, что подразумевает подорожание стройматериалов. Кроме того, монолитный фундамент нуждается в утеплении и гидроизоляции, инженерные коммуникации также будут подводится к зданию.

УШП подойдёт людям, понимающим выгоду от такой конструкции и строящим дом, который будет тёплым и уютным вне зависимости от капризов погоды . Если сделать расчёты по экономии электроэнергии лет на 10 вперёд, привлекательность утеплённого фундамента возрастёт. На этом фоне монолитный фундамент выглядит обыкновенной плитой, которая требует дополнительного вложения средств.

Основные работы

Важным этапом устройства фундамента плавающего типа является установка арматуры. Ее раскладывают в соответствии с проектом, не забывая оставлять торчащие прутья в местах сопряжения со стенами, обеспечивая, тем самым, неразрывную связь между подземной и наземной частью строения.

Металлический каркас плавающего основания должен составлять единое целое. В углах прутья замыкаются полукругом, а расстояние между соседними стержнями не должно превышать 30см.

После установки арматуры производят бетонирование плиты основания. Раствор заливают послойно, но в один прием, в связи с чем требуется большой объем смеси. Оптимальным вариантом для бетонирования в беспрерывном режиме станет заказ одной или нескольких специализированных машин. Каждый из залитых слоев трамбуют штыкованием и разравнивают. В результате, на поверхности должен образоваться равномерный блестящий слой.

Плиту накрывают пленкой, снимая ее для смачивания поверхности несколько раз в сутки, в зависимости от температурного режима. Набирает прочность плавающий фундамент не раньше, чем через месяц.

Что такое плавучий фундамент? Его преимущества и способ возведения

Осадка фундамента является одной из основных проблем, воздействующих на здания и сооружения. Осадку фундамента вызывают несколько факторов, таких как низкая несущая способность грунта, плохое уплотнение грунта и т. д. На устойчивость конструкции сильно влияют различные типы осадки, такие как равномерная осадка, опрокидывающая осадка и дифференциальная осадка. Плавающий фундамент строится, в основном, для решения этой проблемы путем выемки грунта и пластов земли. В плавучем фундаменте сооружается глубокая котлован со стеной из свай для поддержки краев плит, между некоторыми или всеми этими сваями укладывается армирующая сетка или маты для придания большей устойчивости.

В плавучем фундаменте вес сооружения, построенного на грунте, почти равен общему весу грунта, извлеченного из земли до возведения сооружения. Основной принцип плавающего фундамента состоит в том, чтобы уравновесить вес удаленного грунта конструкцией того же веса, что приводит к нулевой осадке конструкции. Он используется там, где здание на грунте не может выдержать никакой дополнительной нагрузки. В типичном плавающем фундаменте водопроводные и электрические линии крепятся к плите, просто пропуская их через пол по мере его заливки. Это означает, что водопроводные, дренажные и электрические линии должны быть завершены до заливки фундамента.

Плавающие фундаменты используются для;

• Грунты с хорошей прочностью на сдвиг, но имеющие проблемы с осадкой при больших нагрузках
• Грунты с низкой прочностью на сдвиг и отсутствием твердого слоя грунта на приемлемой глубине
• Сжимаемые грунты
• Грунты, не содержащие твердых слой на необходимой глубине

Преимущества плавающего фундамента

• Преимущество на участках с меньшей несущей способностью грунта (SBC)
• Минимизирует осадку фундамента.
• Используется в грунтах с высокой влажностью.
• Обеспечивает хорошую устойчивость конструкции.
• Может использоваться на рыхлом грунте или в грунте с различной сжимаемостью.
• Эффективен, когда нам требуется расширение здания, не затрагивая уже существующий фундамент
• Требует меньше копания, поскольку не нужны глубокие траншеи для нижнего колонтитула
• Помогает избежать просачивания воды и обледенения

Строительство плавающего фундамента

Строительство плавающего фундамента

Плавучий фундамент сооружается методом бетонирования. Бетонная терка — это инструмент, используемый для отделки бетонной поверхности, делая ее гладкой. Этот инструмент используется после выравнивания поверхности с помощью стяжки. При строительстве фундамента плавучего дома следует проводить земляные работы с надлежащими мерами. Факторы и методы строительства плавучего фундамента указаны ниже;

Методы осадки фундамента следующие:

• Подготовка площадки — сначала проверяется площадка. С участка удаляются траншеи и грязь. Затем готовят раскопки.
• Раскопки площадки для плавучего фундамента — расчистите землю и раскопайте территорию в соответствии с планом. Это начальная подготовка к строительству.
• Укладка гравийного основания для дренажа — устройство дренажа по бокам и внизу фундамента для стока воды через гравийное основание.
• Армирование плавающего фундамента — формы для заливки.
• Заливка плавающей плиты – бетон заливается в опалубку
• Затвердевание – должно затвердевать в течение семи дней. Воду окропляют для отверждения.

Факторы, которые следует учитывать при строительстве плавающего фундамента:

• Земляные работы – выкопанная часть должна поддерживаться сваями
• Осушение – перед началом земляных работ необходимо проверить уровень грунтовых вод
• Критическая глубина – предел глубины выемки грунта должен быть перепроверен
• Вздутие дна – определить методы минимизации образования вздутия

Заключение

Предпочтительны плавучие фундаменты, поскольку они могут компенсировать изменения уровня воды, которые может иметь место из-за эрозии и колебаний уровня грунтовых вод. Если ваше здание находится в районе с влажными почвами, особенно глинистыми и с высоким давлением грунтовых вод, подходящим выбором будет плавающий фундамент. Это зависит от несущей способности почвы и типа почвы.

Анализ плавучего фундамента

Плавучий фундамент используется для

Преимущества плавающего фундамента

Строительство плавучего фундамента

Методы осадки фундамента следующие

Факторы, которые следует учитывать при строительстве3 плавучего фундамента 9000 Плавающий фундамент

: использование, преимущества и недостатки общий вес вынутого из земли грунта, в который входит вес воды в грунте до возведения сооружения.

Результат, полученный в этом фундаменте, — нулевая осадка здания.

7 основных частей системы ПЛК…

Пожалуйста, включите JavaScript

7 основных частей системы ПЛК

Здесь мы узнаем о плавающем фундаменте, преимуществах и недостатках плавающего фундамента.

Принцип плавающего фундамента заключается в точном равновесии удаленного веса с приложенным.

При выборе этого фундамента важно, чтобы грунты фундамента обладали такой прочностью, чтобы не происходило разрушения грунта при сдвиге под нагрузкой здания.

В случае дифференцированной осадки этот фундамент используется для уменьшения осадки до приемлемого значения.

Свайный фундамент представляет собой тип плавающего фундамента, основание которого опирается на трение обшивки.

Плавающий фундамент в основном требуется в двух случаях:

• Когда прочность грунта достаточна, чтобы защитить его от разрушения при сдвиге, но из-за нагрузки надстройки более вероятно появление трещин после утилизации и строительства .
• Отсутствие прочного слоя на нужной глубине и сопротивление сдвигу грунта настолько низкое, что если здание должно быть установлено на уровне земли, произойдет разрушение при сдвиге.

Преимущества плавающего фундамента:

1.

Плавающие фундаменты наиболее подходят для районов с низкой несущей способностью, когда здание построено на рыхлом грунте или если степень совместимости сжатия в почва разная.

2. Ближайшие строения:

Временный фундамент можно закладывать, когда здание находится близко к фундаменту.

Построить более глубокий фундамент будет мешать конструкции других зданий.

3. Влажность:

Плавающий фундамент можно использовать на почвах с высокой влажностью.

Расположение фундамента над землей помогает создать влагозащитный барьер между землей и конструкцией.

4. Траншеи:

Плавающие фундаменты требуют очень небольшого рытья, поскольку не требуются глубокие траншеи.

Кроме того, нет необходимости тревожить землю под зданием, где могут быть старые корни деревьев или грунтовые воды.

5.Движение:

Если предполагается, что земля будет двигаться из-за высокой влажности под землей или высокого уровня вибрации.

В случае добычи полезных ископаемых или основания автомагистралей, используемых в больших количествах, не будут подвергаться опасности.

Недостатки плавающего фундамента:

1. Очень сложно изменить домашние системы, такие как водопровод, электричество и т.д.
2. Будущие проблемы с сантехническими стоками могут потребовать копания в бетоне.
3. Стоимость дома может быть снижена из-за восприятия дешевого.
4. Неправильно сконструированные из-за отсутствия внутреннего армирования плиты могут треснуть во время землетрясений, и их будет трудно или невозможно восстановить.
5. Однако в районах торнадо отсутствие подземного укрытия можно решить, построив надземное укрепленное безопасное помещение.

Использование плавучих фундаментов:

• Плавающий фундамент используется для грунта с низкой прочностью на сдвиг, что может привести к разрыву грунта.
• Выкапывание фундамента должно быть выполнено с осторожностью, и он должен быть соответствующим образом поддержан шпунтовыми сваями, деревянными сваями или каким-либо другим обычным способом.
