Что такое плавающий фундамент и в каких случаях его стоит возводить?

Как известно, задача фундамента — равномерно распределять нагрузку от здания на грунт. И если почва способна нести большие нагрузки, проблем не возникает. Но как быть, если земля на участке «слабая»?

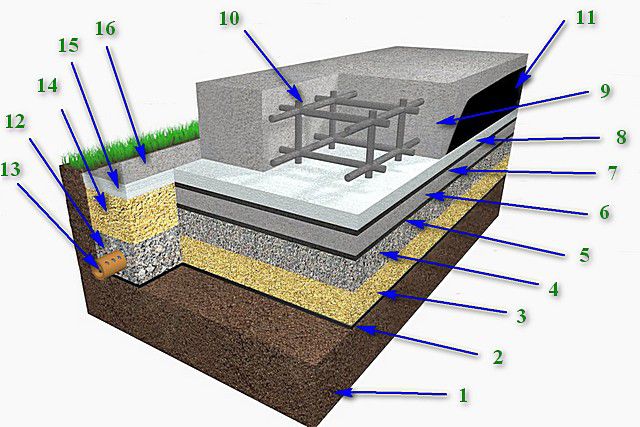

Схема плавающего фундамента

На пучинистых, сыпучих, слабонесущих почвах можно устроить так называемый плавающий фундамент. Это, как правило, мелкозаглубленное (30-50 см) или незаглубленное основание (СП 50-101-2004 допускает их возведение), имеющее опору в виде песчано-гравийной подушки. Именно она нивелирует подвижки грунта, которые могут привести к деформациям стен, перекрытий и крыши. Зимой, при вспучивании отдельных участков грунта, основание движется, а весной, когда грунт оттаивает, фундамент становится на место.

Саму плиту армируют в два ряда толстыми (от 10 мм) стальными стержнями, причем под несущими стенами шаг сетки уменьшают. Мощное армирование бетонной плиты обеспечивает хорошую жесткость на изгиб, поэтому во время морозного пучения исключено провисание центральной части основания и образование трещин.

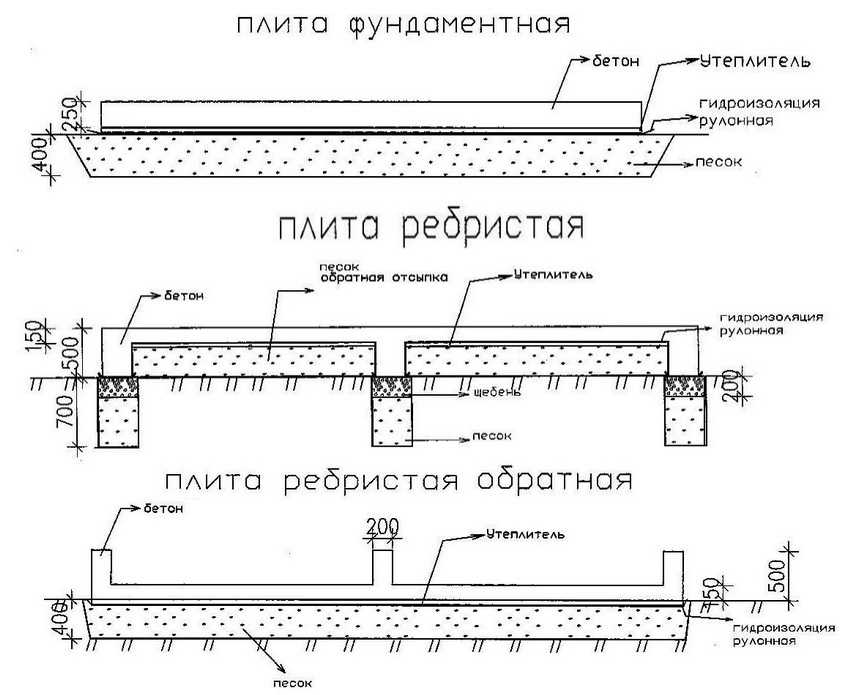

Самая распространенная форма плавающего фундамента — плитная, но существуют также ленточная и столбчатая разновидности. Тот или иной тип основания выбирают в зависимости от размеров будущего здания.

Для возведения плавающего фундамента используют бетон марки не ниже М400 и арматурные пруты диаметром 10-16 мм

Оговоримся сразу — далеко не все специалисты считают основания такого рода стопроцентно надежными. Более того, многие убеждены, что прибегать к плавающему фундаменту можно лишь тогда, когда нет достойных альтернатив. Дело в том, что мелкозаглубленная плита испытывает большие перегрузки в местах опирания стен. Да и силы морозного пучения могут привести к значительным деформациям. Но вместе с тем существует огромное количество примеров, когда плавающий фундамент показывал себя с наилучшей стороны. Как правило, проблемы возникают при нарушении технологии строительства.

Вот основные ошибки:

— закладка фундамента выше уровня промерзания почвы;

— заливка плиты на замерзшем грунте, приводящая к просадке во время оттаивания;

— неправильно сделанная или отсутствующая гидроизоляция, вызывающая насыщение бетона влагой и его разрушение.

Плавающий фундамент, пожалуй, как никакой другой требует строжайшего соблюдения всех строительных технологий. Прежде всего нужно произвести расчет толщины плиты. Этот этап следует доверить квалифицированным специалистам. Ошибки и небрежность могут привести к самым печальным последствиям.

Далее нужно следует разметить основание при помощи вбитых в землю кольев и шнура. Проверить прямоугольность формы (а плавающий фундамент, как правило, представляет собой именно прямоугольник) довольно легко. Достаточно сравнить диагонали. Разница в длине не должна превышать 2 см.

Плита плавающего фундамента может быть немного больше необходимого, но ни в коем случае не меньше

Следующий этап — рытье котлована. Так как глубина залегания фундамента невелика, с этой работой можно справиться и вручную, но привлечение техники заметно упростит и ускорит процесс. Очень важно делать выемку грунта строго под проектную отметку, стремясь, чтобы дно котлована было максимально ровным. По завершении работы поверхность трамбуют вибрационной машиной и застилают геотекстилем.

Чтобы стенки котлована не осыпались в процессе устройства гравийно-песчаной подушки их нужно делать с уклоном

Следующий этап работы — устройство подушки. Сначала в котлован засыпают щебень, а после — песок, который заполнит пустоты между камнями. Толщина подушки составляет в среднем от 20 до 40 см в зависимости от размеров фундамента и особенностей грунта. Количество слоев песка и щебня также может варьироваться. Но в любом случае каждый пласт необходимо увлажнить и тщательно утрамбовывать, чтобы избежать усадки.

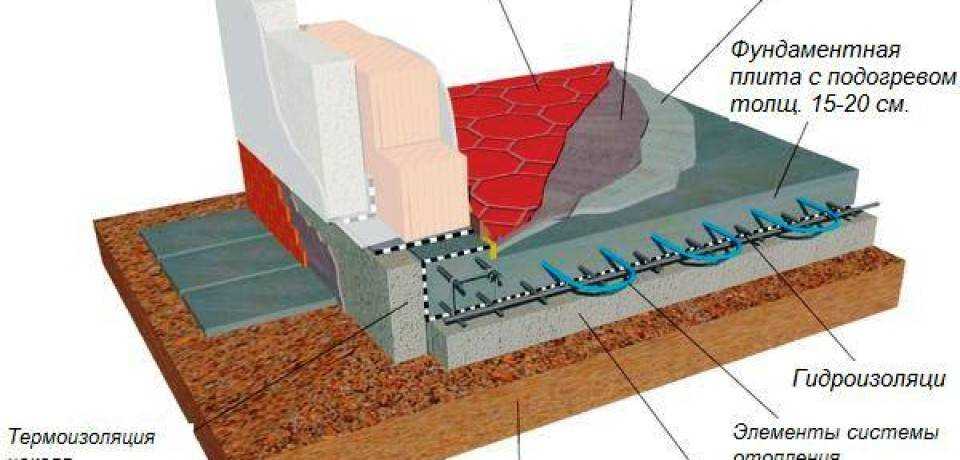

Конструкция утепленного плавающего фундамента

Подготовленную подушку укрывают слоем рулонной гидроизоляции (например, плотным полиэтиленом), чтобы защитить плиту от почвенной влаги и не допустить просачивания бетонного молочка в песок и щебень. Довольно часто на подушку из песка и щебня укладывают пенополистирольные плиты, получает своего рода утепленная монолитная плита, после чего утеплитель также закрывают гидроизоляционным материалом.

Под бетон необходимо соорудить опалубку из досок толщиной не менее 20-25 мм. Изнутри ее можно выстелить листами рубероида, толя или плотного картона. Это значительно упростит разборку конструкции после того, как плита затвердеет, а доски можно будет использовать вновь.

Края деревянной опалубки под заливку бетоном должны возвышаться над уровнем земли как минимум на 2-10 см

Некоторые строители, стремясь упростить себе работу, уверяют, что без опалубки можно обойтись — ее функции выполнят стенки котлована. Но это приведет к значительному перерасходу бетона, что сведет на нет экономию на досках для опалубки.

Важнейший этап устройства плавающего фундамента — закладка арматуры. Пруты располагают в строгом соответствии с проектом, и фиксируют их посредством вязальной проволоки.

Важно! Расстояние между араматурными прутами не должно превышать 30 см

Заливку плавающего фундамента необходимо проводить одновременно по всей его площади. Делать это по частям категорически запрещено во избежание неравномерной усадки. Значит, необходимо пригнать на объект несколько бетономешалок и привлечь бригаду рабочих, а это недешево. Кроме того, нужно быть готовым к большому расходу цемента. Именно поэтому основания такого рода использую обычно для относительно маленьких домов.

После того, как завершена работа по заливке бетонной смеси, фундамент накрывают полиэтиленовой пленкой и оставляют до затвердевания. При этом важно несколько раз в сутки смачивать поверхность плиты, чтобы не допустить преждевременного высушивания. После того, как раствор наберет прочность (не раньше чем через месяц) можно приступать к возведению стен.

что это такое, где используется

Если ваш участок под строительство расположен на пучинистой или зыбкой почве – наверняка возникнут проблемы с фундаментом. В этом случае не подходят традиционные виды оснований. Но выход есть: он непростой и затратный, зато успех вам гарантирован. Что это такое? Плавающий фундамент – вот ответ на вопрос. На этой страничке HouseСhief.ru мы подробно расскажем вам о его преимуществах и недостатках, видах и собственноручной установке.

Читайте в статье

• 1 Виды плавающих фундаментов, которые можно использовать на глинистой, заболоченной и пучинистой почвах
  • 1.1 Тип фундамента «шведская плита»
  • 1.2 Упрощённый тип плавающего фундамента – монолитная плита
  • 1.3 Устройство ленточных плавающих фундаментов
  • 1.4 Что представляют собой плавающие столбчатые фундаменты
• 2 Преимущества и недостатки плавающих оснований
• 3 Изготовление плавающего фундамента своими руками
• 4 Как правильно армировать плавающий фундамент: видеорекомендации

Виды плавающих фундаментов, которые можно использовать на глинистой, заболоченной и пучинистой почвах

Плавающий фундамент – это армированная металлом бетонная плита. Это основание имеет высокие несущие способности и устойчивость к нагрузкам на разлом. Такому основанию не важно, на какой глубине расположены грунтовые воды, и насколько промерзает почва зимой.

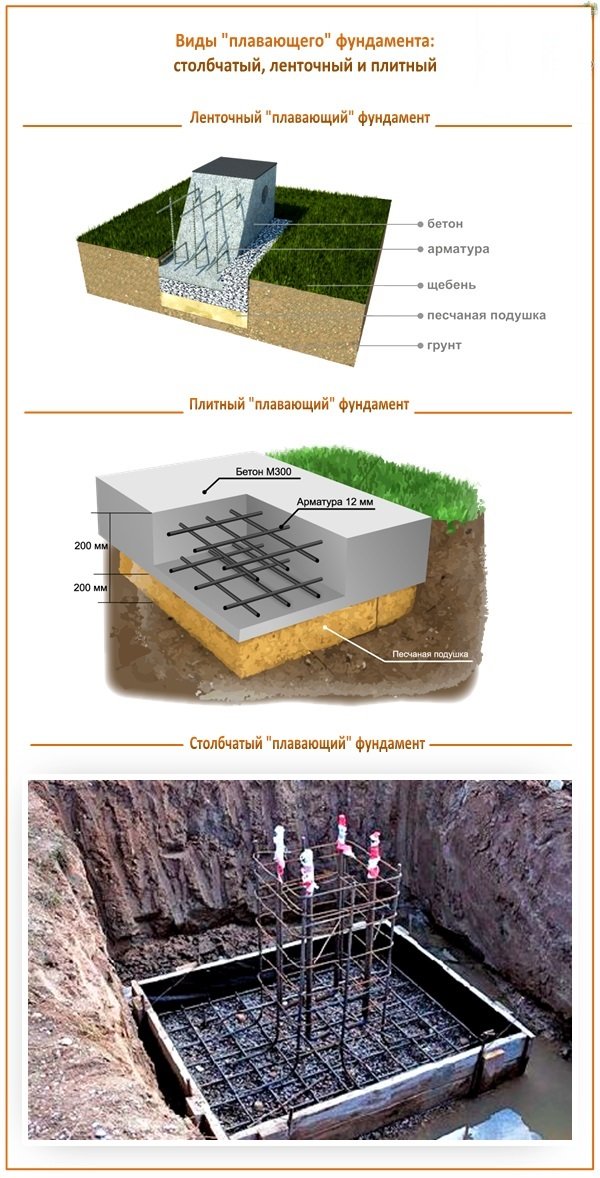

У плавающих оснований есть четыре основных вида: шведский, монолитный, столбчатый и ленточный.  Рассмотрим их подробнее.

Тип фундамента «шведская плита»

Свое специфическое название шведская плита получила благодаря происхождению. Этот тип фундамента изобрели и преимущественно использовали в скандинавских странах. Теперь эту технологию взяли на вооружение и отечественные строители.

Сама плита не имеет большого заглубления, так что уровень грунтовых вод для неё не важен. Шведская плита отлично справляется с сыпучими и рыхлыми грунтами, подверженными сезонным подвижкам и пучению.

Отличительные особенности шведской плиты:

• для обустройства фундамента делается неглубокий котлован, при этом нет необходимости использовать специальную технику;
• шведскую плиту утепляют не только со стороны подошвы, но и по краям – так фундамент остается тёплым и долго сохраняет свою целостность;
• структура плиты предусматривает установку инженерных сетей ещё в процессе заливки;
• шведская плита – герметичное основание, не пропускающее мостики холода и предотвращающее развитие сырости и плесени;
• благодаря использованию утеплителя, непосредственно на плиту можно монтировать систему напольного отопления и отделочные материалы.

Но скептики утверждают, что технология обустройства шведской плиты пока не отработана и не проверена временем.

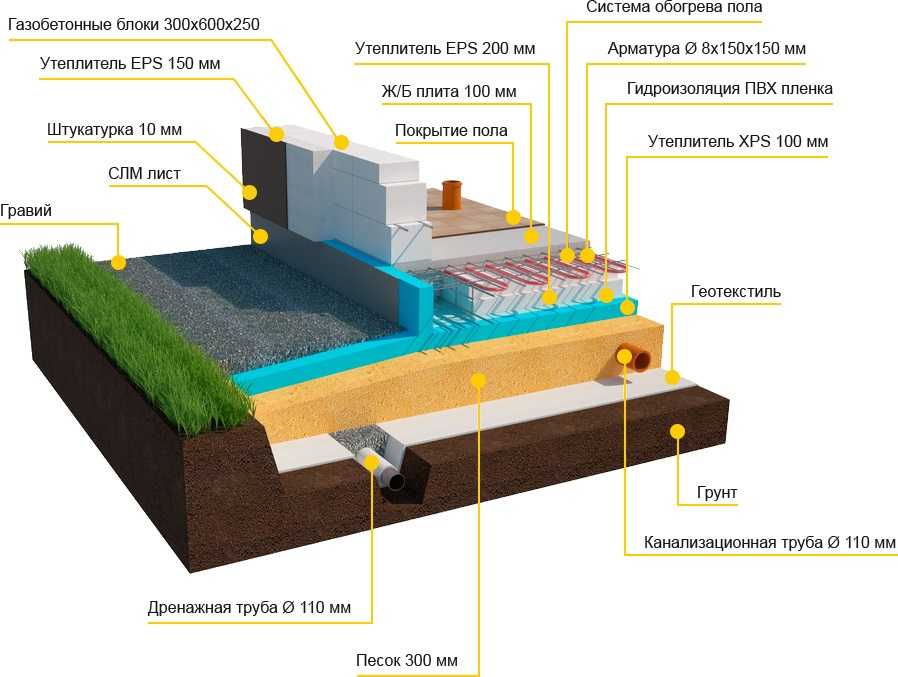

Послойный пирог шведской плиты выглядит следующим образом: на дне мощная подушка из гравия или песка и щебня, она поглощает подвижки почвы. Для того, чтобы подушка не засорялась и не уплотнялась мелкими частичками земли, её накрывают геотекстилем. Сверху укладывается гидроизоляционный слой и утеплитель.

Комментарий

Михаил Старостин

Руководитель бригады ремонтно-строительной компании «Дом Премиум»

Задать вопрос

«Шведская плита в обязательном порядке оснащается системой водоотведения. Она сохраняет плиту от проникновения дождевой влаги, а это значительно продлевает срок службы фундамента.

«

Шведская плита имеет мощный армирующий каркас из стальных стержней. Именно в этом слое прокладываются инженерные коммуникации и система тёплого пола.

Расположение отопительных труб в толще основания позволяет равномерно распределять тепло. И, наконец, бетонная заливка плиты. Она имеет дополнительные линии жёсткости, которые размещают в местах повышенной нагрузки.

Упрощённый тип плавающего фундамента – монолитная плита

Не всегда существует необходимость утепления фундамента. Для регионов с тёплым климатом это не так актуально, так что многие предпочитают делать простой вид плавающего основания – монолитный. Для его обустройства нужно много арматуры и качественный бетон. Но нужно признать, что даже при таких расходах он в итоге может обойтись вам дешевле, чем глубокий ленточный фундамент.

Важно! Расчёт и структура армирующего каркаса – важная часть проектирования плавающего фундамента. Недочёты в этом деле могут привести к непоправимым последствиям.

Качественно сделанная монолитная плита во время сезонной подвижки почвы поднимается и пускается, потом становится на место. При этом толщина бетонной заливки – всего 15-20 сантиметров. Монолитная плита тоже оснащается компенсирующей гравийной подушкой, а при необходимости – и ребрами жёсткости под несущими стенами.

Устройство ленточных плавающих фундаментов

Плавающий фундамент может иметь и ленточную форму. Такое основание используется для одноэтажных строений из облегчённых материалов: дерева, пенобетона и тёплого кирпича.

Плавающие способности придаются ленточному фундаменту за счёт использования песчано-гравийной подушки по всему периметру, компенсирующей подвижки грунта. Такое основание можно утеплить плитами пенополистирола, они могут выступить в роли опалубки.

Что представляют собой плавающие столбчатые фундаменты

Для скалистого или песчаного грунта идеальным выбором будет столбчатый фундамент. Такое обустройство потребует меньше энергозатрат и значительно сэкономит материалы.

В конструкции столбчатого основания не предусмотрен цоколь. Здесь, как и в предыдущих случаях, устанавливается гравийная подушка и система гидроизоляции, а столбы устанавливаются с шагом до 250 см. В этом фундаменте можно использовать ФБС (блоки сплошного сечения).

Преимущества и недостатки плавающих оснований

Не стоит считать плавающий фундамент панацеей. Не во всех случаях он подходит, но сначала скажем о преимуществах этого типа основания:

• позволяет возводить здания на сложных почвах, за исключением вечной мерзлоты;
• не требует сложного проектирования и специальных исследований грунта;
• за счет мощного армирования обладает отличными несущими способностями;
• сохраняет здание от деформации во время подвижек грунта;
• может быть основанием для укладки финишного покрытия пола.

Есть у плавающего типа и свои недостатки. Главный из них – стоимость материалов. Арматура и высококачественный бетон – основные статьи расходов. Учитывая, что монолитную плиту нужно заливать одномоментно, придется заказывать услуги бетономешалки, и потребуется сразу большой объём смеси.

Изготовление плавающего фундамента своими руками

Существенное преимущество в обустройстве плитного фундамента – небольшой объём земляных работ. Вам не нужен глубокий котлован или траншея. Можно лишь слегка заглубиться для насыпи гравийной подушки.

Вот примерный алгоритм работ по обустройству утеплённого шведского фундамента:

Иллюстрация	Описание действия
	На первом этапе необходимо произвести разметку и насыпать песчано-гравийное основание фундамента. Здесь же прокладываются трубы канализации.
	Пенополистирольные плиты выкладываются по разметке, сделанной колышками и верёвками. Сначала ставятся плиты с бортами по периметру.
	Швы между плитами проклеиваются специальным пенополистирольным клеем и дополнительно фиксируются гвоздевыми пластинами.
	После выставления периметра плоские плиты укладываются по всей площади.
	Поверх пенополистирола расстилается рулонная гидроизоляция.
	Гидроизоляцию нужно расположить и на бортах пенополистирольной опалубки.
	На готовую опалубку выкладывается ещё один слой прочного теплоизолятора.
	На второй слой теплоизолятора выкладывается и фиксируется система тёплого пола и другие инженерные сети. Сразу делается опрессовка.
	Поверх инженерных коммуникаций выкладывается армирующая сетка.
	Сетка не должна лежать на коммуникациях, её приподнимают на специальных подставках.
	Армирующая сетка прочно связывается вязальной проволокой.
	Для заливки фундамента нужно заказать бетономешалку, так как сделать все нужно одномоментно и быстро. Только так плита получится монолитной.
	Во время заливки следует сразу разравнивать поверхность. После фундамент должен набрать крепость в течение месяца.

Как правильно армировать плавающий фундамент: видеорекомендации

Казалось бы, что сложного в установке армирующего слоя плитного фундамента? Оказывается, на этом этапе можно совершить непоправимые ошибки. О них – в этом небольшом видеоматериале:

Watch this video on YouTube

Если у вас остались вопросы или есть собственный опыт в устройстве и эксплуатации плитного фундамента – напишите в комментариях к этой статье!

Плавающая плита | Фундамент из плавающих плит | Плавающие бетонные плиты

Содержание поста

Плавающие плиты представляют собой бетонные плиты , уложенные на землю без каких-либо креплений , так что они просто сидят и плавают на них. Плавающая плита, как следует из названия, выглядит как пластина , которая находится только на поверхности воды, а не имеет связи между ними.

Использование плавающей плиты фундамента считается одним из самых экономичных способов возведения фундамента дома. Обычно ленточный фундамент используется для строительства фундамента дома с использованием матовой стены выше.

Ленточные фундаменты строительство ниже уровня промерзания площади и обычно выдерживают между 3 фута до 4 футов ниже уровня . Стоимость строительства ленточного фундамента и строительства передней стены, как правило, на выше по сравнению с обычным строительством фундамента , которое включает в себя большую площадь, для выемки фундамента с дополнительными бетонными работами и трудовыми работами.

Подробнее: Плавающая плита против монолитной плиты | Что такое монолитная плита | Что такое плавающая плита

Конструкция плавучих плит требует подробностей. Предлагаемое здание требует прочного и прочного фундамента , чтобы полностью выдержать вес всей надстройки на нем. Как уже упоминалось, они чаще используются в гаражах, пристройках к дому или навесу не обязательно требуется большой фундамент . Эти здания имеют на меньшую структурную нагрузку на по сравнению с другими.

Отсюда Плавающие плиты оказались наиболее подходящими и экономичными по сравнению с обычной плитой конструкции. Основные строительные слои в плавающей плите показаны на рисунке-1. Строительство включает в себя следующие этапы:

1. Земляные работы на площадке для строительства плавучей плиты

Первый шаг , который необходимо выполнить при строительстве плавающего фундамента, — это очистка земли и раскопать площадь согласно плану. Это предварительная подготовка к строительству.

Этап также включает создание дренажа по бокам для отвода воды через гравийное основание , как показано ниже. Выстроенная траншея герметизируется геотекстилем и гравием , как показано ниже, что позволит отводить воду из бетонной плиты фундамента .

Перед засыпкой гравия установите гравийную сетку . Добавьте гравийную основу от 8 до 12 дюймов из камней различных размеров, уплотнив каждый слой для прочности .

Форма для плит устанавливается для процесса литья . Для арматурных плит предусмотрены арматурные стержни согласно размерам и 9.0005 код .

Бетон заливается в опалубку плиты . Это сжимает либо мой труд , либо механический вибратор , в зависимости от площади и мастерства . Чтобы сделать плиту полностью продуктивной , необходимо выполнить надлежащее уплотнение. Соответствующее лечение должно проводиться в течение примерно от 2 до 3 дней .

Подробнее: Что такое плавучий фундамент | Пригодность плавающего фундамента | Преимущества и недостатки плавучего фонда | Как построить фундамент плавучего дома

Шаг: 1 Подготовьте плиту первого этажа

Сначала вбейте четыре колышка в каждый угол плавающей плиты. Вы также можете использовать линейку, уровень или строительный уровень, чтобы проверить уклон земли на строительной площадке. Если на участке чрезмерный уклон и его выравнивание означает перемещение тонн грунта, что увеличит стоимость строительства.

Итак, попробуйте спилить верхнюю сторону и засыпать землей нижнюю часть плиты. Это уменьшит затраты на перемещение грунта сбоку, так как он осядет на том же месте.

Шаг: 2 Отметка и рычаг сбоку

Подготовьте деревянную опалубку размером 2×12 длины или соедините ее с помощью планки, чтобы отметить одну сторону бетонной опалубки, и закрепите ее угловыми кольями.

Снова выровняйте деревянную доску 2х12 и закрепите ее вторым углом плиты. Доски 2×12 лучше всего подходят для возведения перекрытий размером 5 дюймов для гаражей и навесов.

Шаг: 3

Закрепите линию Мэнсона на верхней части деревянной доски 2×12. Выровняйте эту доску 2 × 12, чтобы она соответствовала веревке, и развяжите ее или зафиксируйте с помощью пар 2 × 4, расположенных через каждые два фута друг от друга.

Опалубка крепится, чтобы стороны оставались прямыми во время заливки бетона. Поскольку свежий бетон может вытолкнуть эти доски наружу, что приведет к искривлению плиты по бокам плиты перекрытия.

Шаг: 4 Зафиксируйте другую сторону колышком и выровняйте ее.

Подготовьте вторую деревянную доску 2×12, размер которой равен ширине плиты. Зафиксируйте один боковой конец распоркой и установите его под углом 90 градусов, используя расчет длины диагонали. Вбейте фиксаторы кольев в конце, выровняйте его и закрепите 2-ю деревянную опалубку.

Аналогичным образом добавьте 3-ю и 4-ю стороны плавающей опалубки перекрытий.

Этап: 5 Выровняйте и засыпьте

Теперь заполните 3 дюйма гранулированной почвой, оставив запас в пять дюймов от верхней части форм. Выровняйте и утрамбуйте эту заливку должным образом.

После заполнения мы должны проверить, что 5-дюймовый запас не учитывается на всей площади плиты. Для этого растяните струну между вершинами двух форм в разных положениях и проверьте расстояние.

Шаг: 6 Уплотнить заливку

Надлежащее уплотнение почвы виброплитой. Слева 12×12 В глубокой и широкой траншеи по краям плиты до толщины краев плиты.

Шаг: 7 Вставьте стальные стержни для увеличения прочности плиты

Теперь расстелите пластиковый лист толщиной 5 мм, чтобы покрыть всю площадь плиты. Прикрепите два стальных стержня диаметром 1/2 дюйма к кольям на расстоянии не менее 4 дюймов от деревянной доски.

Шаг: 8 Подготовка перекрытия

Разложите сетку из стальных стержней на пластиковом листе на расстоянии не менее 4 футов друг от друга. Разделите всю плиту на различные части с помощью деревянных досок 2×4.

Держите эту доску на одном уровне с помощью веревки, натянутой между верхними краями деревянных досок 2×12.

Шаг: 9 Расчет объема бетона

Рассчитайте объем бетона, необходимый для заливки плавающей плиты, путем умножения ее длины, ширины и глубины. Это даст объем бетона на кубические футы.

Теперь разделите объем бетона на 27, чтобы получить кубический ярд бетона. Разместите заказ готовой бетонной смеси как минимум за один день до заливки плиты.

Шаг: 10 Залейте бетон и тщательно выровняйте его.

Используйте деревянную стяжку, чтобы выровнять бетон и придать ему гладкую поверхность. Сделайте несколько проходов по бетонной поверхности, чтобы закончить ее хорошо.

Шаг: 11 Скругление краев бетона

Скругление краев бетонной плиты можно выполнить с помощью кромочного инструмента. Помните, выполнять эту работу следует после того, как из него исчезнет поверхностная вода из бетона.

Шаг: 12 Вставьте анкерные болты

Вставьте Анкерные болты диаметром 1/2 дюйма через каждые 6 футов друг от друга. Держите болт примерно на 2,5 дюйма над бетонной поверхностью.

Шаг: 13 Подготовка компенсационных швов в бетоне

Сделайте компенсационные швы в бетоне, чтобы избежать случайного следа, используя инструменты для нарезки желобков.

Шаг: 14 Проведите надлежащее отверждение и дайте ему затвердеть

Проведите надлежащее отверждение бетона водой не менее чем на 24 дома и дайте ему набрать достаточную прочность. Вы также можете использовать отвердитель, чтобы ускорить процесс отверждения.

Шаг: 15 Правильное удаление форм

Правильно удалить бетонные формы, не повредив плиту. Отремонтируйте любую полость, оставленную в бетоне, с помощью богатой смеси цементного раствора.

Плавающие плиты имеют следующие преимущества: Плавающая плита

• Основное преимущество использования плавающих плит заключается в том, что они могут быть построены на грунте с низкой несущей способностью. А также при наличии денежных вложений в обработку почвы для повышения несущей способности почвы слишком дорого.
• Эти плиты обладают свойством распределения вертикальной нагрузки или напряжения на большую площадь.
• Плавающая плита лучше всего подходит для увеличения площади дома. В случае плавающего плитного фундамента очень удобно и экономично расширять дом, не нарушая существующую структуру фундамента дома.
• Фундамент с плавающей плитой обязательно должен иметь траншею для раскопок нижнего колонтитула. Эти плиты могут быть заполнены бетоном только путем рытья и углубления в фундаменте.
• Плавающие плиты действуют как барьер для проникновения влаги , исходящей из земли . Он действует как барьер между надстройкой и землей.
• Защищает от просачивания воды и от мороза . Для этого плита может быть теплоизоляционная для мороза или влагоизоляция . Это привело к их широкому использованию в строительстве холодного поля .
• Слой грунта лежащий ниже плавающей плиты не мешает и не будет мешать качеству.
• В случае изменения осадки грунтовых слоев из-за большого содержания влаги в грунте плавучий фундамент обеспечивает наилучшее грунтование.

Наряду с преимуществами Плавающая плита также имеет недостатков, перечисленных ниже ,

• Плавающая плита не обеспечивает подземный выход для соединительных линий , выходящих на инженерные сети.
• Это примитивная технология .
• Плавающие плитные фундаменты имеют низкий расчетный резонанс .

Подробнее: Монолитное определение | монолитная плита | Монолитный фундамент | монолитный фундамент | Преимущества и недостатки фундамента из монолитной плиты

Плавающая плита может использоваться в следующих условиях:

• Плавающие плиты в основном используются в качестве основы для промышленных мастерских , навесов и гаражей .
• Это очень экономично в местах, где не требуется фундамент.

Часто задаваемые вопросы

Что такое плавающая плита?

Плавающие плиты представляют собой бетонные плиты , которые укладываются на землю без какого-либо анкерного крепления , так что они просто сидят и плавают на них. Плавающая плита, как следует из названия, выглядит как пластина , которая находится только на поверхности воды, а не имеет связи между ними.

Вам также может понравиться

• Монолитное определение | монолитная плита | Монолитный фундамент | монолитный фундамент | Преимущества и недостатки фундамента из монолитной плиты
• Плавающая плита против монолитной плиты | Что такое монолитная плита | Что такое плавающая плита
• Что такое плавучий фундамент | Пригодность плавающего фундамента | Преимущества и недостатки плавучего фонда | Как построить плавучий фундамент дома
• Распространение Фундамент | Распространение Фундамент Дизайн | 8 типов намазываемой основы | Распространение фонда | Преимущества и недостатки настила

Изображение предоставлено: Изображение1 Изображение2 Изображение3 Изображение4 Изображение5

Поделиться этой публикацией

Плавающая плита: конструкция, преимущества и недостатки

Бетонная плита, известная как плавающая плита, располагается над землей без каких-либо креплений, так что создается впечатление, что она плавает.

Термин «плавающая плита» относится к конструкции, которая выглядит как плита, которую просто помещают над водой без каких-либо соединений.

Из этой статьи вы узнаете:

Итак, если вы готовы к этому, эта статья для вас.

Давайте начнем.

Что такое плавающая плита?

Для фундаментов различных сооружений, таких как сараи, гаражи, пристройки, коттеджи, используются плавающие плиты.

Плиты не имеют морозостойких оснований, но имеют утолщенную усиленную кромку.

Они называются «плавающими», потому что им разрешено двигаться как единое целое над линией промерзания.

Строительство плавающей плиты:

Перед строительством плавающей плиты запланированный проект должен иметь прочное основание, способное выдержать весь вес надстройки.

Этапы строительства следующие:

A: Земляные работы на участке:

Очистка почвы и земляные работы в соответствии с планом являются первыми шагами в строительстве плавучих плит.

На этом этапе по бокам также необходимо сделать дренаж, чтобы вода могла выходить через гравийное основание.

Для предотвращения попадания воды к бетонному плитному фундаменту траншею заделывают гравием и геотекстилем.

B: Укладка гравийного основания для дренажа:

Перед засыпкой гравия установите гравийную сетку.

Добавьте основу из 8–12 дюймов гравия с камнями разных размеров, уплотняя каждый слой для прочности.

C: Армирование плиты:

В процессе литья устанавливается форма плиты.

Стандарты и технические условия дают арматурный стержень для усиления перекрытия.

D: Литая плавающая плита:

Бетон заливается в опалубку плиты.

В зависимости от региона и качества изготовления для уплотнения используется либо механический вибратор, либо мой труд.

Чтобы плита была полностью продуктивной, необходимо провести надлежащее уплотнение.

Надлежащее отверждение должно проходить в течение примерно двух-трех дней.

Как построить плавучую плиту?

Шаг: 1 Подготовьте плиту для первого этажа:

Сначала необходимо вбить четыре колышка в четыре угла плавающей плиты.

Линия, нивелир или строительный уровень также могут использоваться для определения уклона земли на строительной площадке.

Если земля должна быть выровнена из-за чрезмерного уклона, стоимость строительства увеличится.

Поэтому постарайтесь снять верхнюю часть плиты и засыпать нижнюю часть грунтом.

По мере того, как он оседает в одном и том же месте, затраты на перенос грунта со стороны уменьшаются.

Шаг 2: Отметьте и расположите рычаг сбоку:

Подготовьте деревянную доску длиной 212 дюймов или соедините ее дюбелем, чтобы отметить одну сторону бетонной формы и зафиксировать ее угловыми кольями.

Выровняйте деревянную доску 2×12 и прикрепите ее ко второму углу плиты.

Для изготовления плит толщиной 5 дюймов для гаражей и навесов хорошо подходят доски 212.

Шаг: 3 Завершите боковые опалубки и распорки:

Прикрепите трос Мэнсона к верхней части деревянной доски 2 x 12.

Доска 2×12 должна быть выровнена по струне, и ее можно скрепить или зафиксировать парами досок 2×4, расположенных через каждые два фута.

Формы усилены, чтобы гарантировать, что стороны остаются прямыми во время заливки бетона.

Из-за того, что свежий бетон может вытолкнуть эти доски наружу, стороны плиты перекрытия изогнуты.

Шаг: 4 Выровняйте ее и зафиксируйте другую сторону колом:

Создайте вторую деревянную доску 2 на 12 такой же ширины, как плита.

Используя расчет длины диагонали, закрепите один боковой конец распоркой и установите его под углом 90 градусов.

Чтобы выровнять его и поддержать вторую опалубку из деревянных досок, вбейте фиксаторы кольев в конец.

Также необходимо добавить третью и четвертую стороны плавающей опалубки перекрытий.

Шаг 5: Выравнивание и заполнение:

Заполните формы 3-дюймовым гранулированным грунтом, оставив 5-дюймовое пространство сверху.

Правильно выровняйте и утрамбуйте эту насыпь.

После заполнения мы должны убедиться, что на всей площади плиты не осталось 5-дюймового поля.

Для этой растяжки измерьте расстояние с помощью нити, которая проходит между вершинами двух фигур в разных местах.

Шаг 6: Уплотните засыпку:

Чтобы правильно уплотнить землю, используйте виброплиту.

Левый 12×12 Для утолщения краев плиты выкопайте вокруг них глубокую широкую траншею.

Шаг: 7 Добавьте стальные стержни для укрепления фундамента:

В этом месте накройте всю площадь плиты пластиковым покрытием толщиной 5 мм.

Прикрепите два стальных стержня диаметром 1/2 дюйма к стойке, удерживая деревянную доску на расстоянии не менее 4 дюймов от места работы.

Шаг: 8 Настройка Slab Partition:

На пластиковом листе расположите стальные стержни в виде сетки на расстоянии не менее 4 футов друг от друга.

Используйте деревянные доски 2×4, чтобы разделить плиту на несколько секций.

Выровняйте эту доску, натянув веревку между верхними краями деревянных досок 2×12.

Шаг 9: Определите объем бетона:

Рассчитайте, сколько бетона потребуется для завершения заливки, умножив длину, ширину и глубину плавающей плиты.

Будет предоставлен конкретный объем в кубических футах.

Разделите объем бетона на 27, чтобы узнать, сколько его в кубическом ярде.

Заказывайте товарный бетон как минимум за день до заливки плиты.

Шаг: 10 Залейте бетон и выровняйте его должным образом:

Используйте деревянную стяжку, чтобы выровнять бетон и выровнять его поверхность.

Для правильной полировки бетонной поверхности сделайте по ней несколько проходов.

Шаг: 11 Создание круглых ребер бетона:

С помощью кромочного инструмента можно закруглить края бетонной плиты.

Не забудьте выполнить это задание после того, как поверхностная вода на бетоне испарится.

Шаг 12: Установите анкерные болты:

Установите анкерные болты диаметром 1/2 дюйма на расстоянии шести футов друг от друга.

Поддерживайте высоту болта над бетонной поверхностью около 2,5 дюймов.

Шаг 13: Подготовка бетонных компенсационных швов:

Используя инструменты для нарезки, создайте компенсационный шов в бетоне, чтобы предотвратить случайную колею.

Шаг: 14 Вылечите его должным образом и дайте ему затвердеть:

Дайте бетону необходимое отверждение водой для 24 домов и дайте ему достаточно укрепиться.

Отвердитель также можно использовать для ускорения процесса отверждения.

Шаг: 15 Снимите опалубку Правильно:

Аккуратно снимите опалубку, чтобы не повредить плиту.

Заполните все щели в бетоне богатой смесью цементного раствора.

Преимущества плавающей плиты:

1. Если обработка почвы бесполезна или имеет низкую несущую способность, вместо нее можно использовать конструкцию плавающей плиты.
2. Вертикальные нагрузки или деформации, действующие на плавающую плиту, могут быть распределены по более широкой области.
