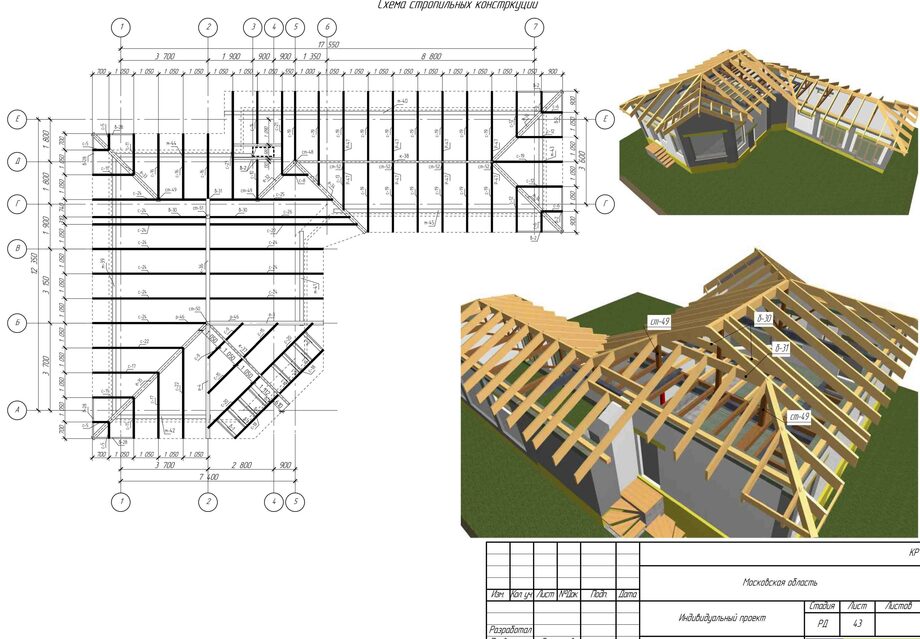

схема стропильной системы, план кровли и стропил, чертеж

г. Москва, Электролитный пр-зд, 5 Б строение 3.
Телефон: +7 (901) 522-39-48

Наиболее популярными в России всегда были проекты домов с двухскатной крышей. Это произошло, скорее всего, из-за климатических особенностей нашей страны. Зимой на скатные крыши наметает меньше снега, он сам сползает с поверхности крыши, и тем самым нагрузка на кровлю уменьшается.

Количество скатов никак не влияет на параметры крыши, поэтому выбор зависит от предпочтения конкретных людей. Двухскатная форму чаще всего применяют при сооружении небольших частных домов, которые идеально вписываются в любую местность. Монтаж двухскатной крыши отличается легкостью. Кроме того, такая кровля очень надежна в эксплуатации. Конструкция двухскатной крыши позволяет применить любую разновидностькровельных материалов от шифера до современной металлочерепицы.



Уклон кровли – важный параметр двухскатной крыши

Оптимальный уклон для домов в засушливой местности 25-45 градусов.   В регионах с большим количеством осадков лучше выбирать кровлю с наклоном от 45 до 60 градусов. План кровли двухскатной крыши должен учитывать, что угол наклона будет также зависеть от ветра, господствующего в данной области: чем больше наклон, тем сильнее парусность конструкции.

В зависимости от уклона используются разные кровельные покрытия. Например, шифер, черепица применяются только на скатах, уклон которых не меньше 22 градусов.

Общая стоимость кровли напрямую зависит от уклона скатов. Чем он больше, тем затратнее в плане использования материалов, а значит, дороже.

Схема стропильной системы двухскатной крыши

Основополагающие элементы стропильной системы – это непосредственно стропила, подкосы, мауэрлат, обрешетка. Верхние стороны стропильных ног нужно соединять внахлест друг на друга с помощью накладок. Нижние концы прикрепляются к мауэрлату, опорным брусьям, сделанным из бревен и обработанным в два канта.

Схема стропильной системы

Существует два вида систем двухскатных крыш: с наслонными  и висячими стропилами. Применяемый тип стропил связан с размером здания.

Во-первых, необходимо произвести правильный расчет стропильной системы. Лучше всего для этого нанять квалифицированного специалиста. Если вдруг произойдет ошибка в подсчетах нужного сечения стропил, вероятно нарушение сочленения узлов системы или даже разрушение всей стропильной системы.  В любом случае, дальнейшая эксплуатация уже будет невозможна.

Крепление мауэрлата (опорного бруса) может производиться различными способами:

  • Самый распространенный и, одновременно, надежный вариант, применяемый при строительстве крыш большой площади (больше 250 м2), состоит в следующем: при возведении стен, на которые будет крепиться мауэрлат, сверху заливается бетонная балка или же создается сплошной бетонный пояс по периметру строения (армопояс). В него вмуровываются шпильки с сечением не меньше 12 мм. То есть, при креплении мауэрлата шпильки  должны проходить через его ось. При этом от края бруса до края армопояса должно остаться около 5 см.

Размещайте шпильки на расстоянии примерно 1,5-2 м, рассчитывая на то, что края каждой части бруса мауэрлата были надежно закреплены.

Не забывайте соблюдать минимальный уклон кровли, иначе вы рискуете столкнуться с таким обстоятельством как повреждение кровли от ветра или протекание. Более дешевый способ: вместо шпилек можно вмуровать части арматуры  и к ним уже приварить болты с обрезанными головками.

Если вы не хотите предварительно вмуровывать шпильки, можете использовать анкера. Но это обойдется дороже.

Чертеж стропильной системы двухскатной крыши приведен ниже. На нем наглядно изображены все основные крепления и узлы.

  • В этом случае шпильки  необходимо вмуровывать прямо в саму стену во время кладки.  В этом случае шпильки будут длиннее, а замуровывают их немного глубже. Этот вид  крепления не такой надежный как первый, но если вы строите здание с крышей меньше 250 м2и он вполне подойдет.
  • Наиболее простой метод. Закрепление мауэрлата предварительно заложенной в кладку толстой мягкой проволокой.  За несколько рядов до окончания кладки, между рядаминеобходимо уложить середину проволоки, так чтобы с двух сторон равномерно виднелись ее концы с длиной, достаточной для обвязки мауэрлата.

Чтобы проволока была не заметна, её наружный конец прячут, пропустив между кирпичами через растворный шов. Этот способ очень распространен и весьма надежен, если строение скромных размеров.

Стропила можно прикреплять прямо к балкам перекрытия, без использования мауэрлата, в случае если стены и балки крепкие.

План стропил двускатной крыши предусматриваетиспользование в качестве мауэрлата, например,верхнего венца рубленого дома. Но в некоторых случаях необходим отдельный мауэрлат.

Для наибольшей устойчивости стропил между стойками и прогонами делаются подкосы. Параметры стропильных ног и подкосов определяется расчетом кровли крыши. Обычно ширина стропильных досок примерно составляет 5 см, высота — от 15 до 20 см.

Чтобы образовать свес, защищающий внешнюю стену от промокания, стропила или затяжки выводят за ее плоскость минимум на 40-50 см.

Не забудьте сделать гидроизоляционный слой под мауэрлат. Без него срок службы конструкции заметно сократится. Для этой цели хорошо подойдет рубероид или другой подобный материал.

Между стропилами в несколько слоев укладывают теплоизоляцию со смещением швов. Лучше всего в качестве утеплителя применять минеральную вату, так как она имеет  низкую теплопроводность. С внутренней стороны теплоизоляции натягивается и фиксируется пароизоляция в виде полиэтиленовой пленки. Далее монтаж двухскатной крыши.

Далее укладывается гидроизоляционная паропроницаемая пленка — диффузионная мембрана с перфорированной структурой. Этот материал выпускает пар, попадающий в утеплитель из внутреннего помещения, наружу, но не позволяет просочиться влаге извне.

Сборка обрешетки

Схема обрешетки крыши

Сборка обрешетки является последним этапом при возведении двухскатной крыши перед кровельными работами.

Обрешетка обычно изготавливается из бруса с сечением 4*4, 5*5, 6*6 см и устанавливается перпендикулярно по отношению к стропилам.Это предусматривает чертеж двускатной крыши. Обрешетка принимает на себя вес кровли и перераспределяет нагрузку на стропила, которые после проецируют её на несущие стены здания.

Шаг обрешетки выбирают в зависимости от вида материала покрытия. Некоторые материалы нуждаются в устройстве сплошного настила. К ним относятся  все виды мягких кровель, плоский шифер. Под мягкую битумную черепицу дополнительно поверх настила расстилается подкладочный ковер, который служит для выравнивания поверхности, защищает ее от излишней влажности на этапе укладки кровельных материалов. В качестве подкладки чаще всего используют стеклохолст,  пропитанный модифицированным битумом.

Постройка дома с двухскатной крышей – отличный выбор людей готовых к самостоятельной работе. Этуконструкцию, в разрезе будет представляющую собой треугольник, опирающийся на стены здания, достаточно просто будет возвести.  Здесь вы сможете варьировать угол наклона кровли и высоту спуска.

Устройство стропильной системы двухскатной крыши – план работы + Видео

Виды кровли бывают разные, они отличаются по форме и состоят из различных материалов, однако общее для всех – наличие основы. Рассмотрим устройство стропильной системы для двухскатной крыши.

Конструкция стропильной системы крыши

Итак, каждое строение имеет кровлю, которая на чем-то держится. Именно эта опора, без которой монтаж крыши просто-напросто не был бы возможен, и называется стропильной системой. Состоит она из множества конструктивных элементов, к ним относятся раскосы, стойки, коньковый прогон, обрешётки с контробрешеткой и др. По сути, ее значимость сопоставима со скелетом в теле человека.

В качестве же строительного материала в основном выступает дерево. Однако не стоит думать, что подойдет абсолютно любая древесина, абы были выдержаны размеры. Для этой цели берут только качественные материалы, желательно хвойных пород. Кроме того, они должны быть хорошо просушены в естественных условиях. Также перед применением все элементы необходимо обработать специальным антисептиком, предотвращающим появление грибка, плесени, гниения и повреждение термитами. Побеспокойтесь еще и о пожарной безопасности, для этого также продаются различные виды специальных растворов.

Особенностью всех новых построек непременно будет усадка, поэтому многие строители советуют устанавливать плавающие стропила. Их схема приниципиально не отличается от выбранной вами, доработка проводится только для крепления ноги и конькового бруса. Производят установку без жесткой фиксации, и в процессе усадки стропила могут немного изменить расположение своих элементов, при этом не видоизменяясь и не теряя в прочности. В противном случае части конструкции могут прогнуться или даже сломаться.

Двухскатная крыша и виды стропильной системы для нее

Как понятно из названия, устройство двухскатной конструкции предполагает два крыла, т. е. наклонные плоскости, соединяющиеся между собой в самой верхней части. Что же насчет низа, так он упирается в стены постройки. Передний и задний фронтоны могут быть кирпичными, выложенными из шлакоблока или иного строительного материала. Кроме того, их нередко декорируют, тем более что на сегодняшний день существует масса способов придать этому элементу неповторимый вид.

Данная конструкция стропильной системы крыши имеет множество плюсов, например, возможность обустроить чердачное помещение, конечно, для проживания оно не годится, но хранить там вещи вполне реально. Также появившееся пространство часто используют как мансарду. Кроме того, это достаточно экономный вариант, а вероятность протекания минимальна.

Теперь стоит немного остановиться на том, какие варианты стропильных систем двухскатной крыши существуют. Итак, есть висячие и наслонные виды конструкций. В первом случае опорой является конек кровли, а во втором стены дома, а также дополнительная промежуточная опора, например, средняя несущая стена. Отличаются эти стропила и принципом службы.

Балки висячей системы работают одновременно и на сжатие, и на изгиб, что же наcчет наслонных, так в этом случае упор идет только на изгиб.

Оптимальный вариант – комбинированное устройство двухскатной крыши (чередование наслонных и висячих стропильных элементов). Используя такой способ можно не только сэкономить строительный материал, но и сделать конструкцию несколько прочнее, а это нелишнее. Ведь на эту часть дома приходятся большие нагрузки, например, иногда человек вынужден забраться на нее, чтобы отреставрировать, кроме того, не стоит недооценивать силу ветров, снега, ливня и т. д. Так что независимо от вида выбранной стропильной системы двухскатной крыши конструкция обязательно должна быть достаточно надежной и крепкой.

Устройство стропильной системы для двухскатной крыши своими руками

Итак, разобравшись с основными понятиями, нужно уделить внимание и непосредственно практической части.

Как сделать стропильную систему двухскатной крыши своими руками — пошаговя схема

Шаг 1: Устройство основания под стропила

Непосредственно к монтажу стропильной системы крыши можно приступать только после того, как будут установлены фронтон, конек, мауэрлат, а также балки перекрытия (для мансарды берутся брусья большего сечения). Кроме того, следует застелить на перекрытие доски, которые будут служить полом мансарды либо чердака, в зависимости от назначения помещения.

Шаг 2: Подготовка материала

Конечно же, подготовить рабочее место нужно в первую очередь, однако то, насколько прочной будет конструкция стропильной системы вашей двухскатной крыши во многом зависит от качества материала. Так что покупаем только высококачественный лес — наиболее подходящие для данной цели балки с размером сечения от 50х100 мм. Меньший размер не всегда способен служить долгое время, а во время сильных ветров или схода снега вы будете слышать жалостливый скрип дерева. Не забудьте обработать их всеми необходимыми средствами, о них уже говорилось несколько выше. Далее осуществляем раскрой элементов для стропильной системы. Намного удобнее делать это на земле, а потом поднимать готовые детали. На коньке следует сделать пропилы, в которых он будет стыковаться с ногами стропил.

Шаг 3: Монтаж

Установив конек, следует отметить и места крепления балок к мауэрлату и сделать там пазы. В первую очередь устанавливаются крайние балки. Затем между ними натягивается прочная нить (подойдет леска), чтобы легче было выставлять промежуточные ноги. Крепятся же балки к коньку длинными гвоздями, а вот чтобы осуществить их фиксацию к мауэрлату, понадобятся анкерные болты. Чтобы увеличить надежность двухскатной конструкции следует установить дополнительные распорки, они также прибиваются гвоздями.
