3.3. План перекрытия
Вычерчивание плана перекрытия начинается с нанесения координационных осей. Затем к координационным осям привязываются все капитальные стены (несущие и самонесущие). План раскладки плит перекрытия должен производится
по участкам между капитальными стенами.
Рис 13. Схема расположения ленточного фундамента из сборных железобетонных блоков |
Рис 14. План входа в подвал
Нельзя укладывать плиту так, чтобы она полностью закрывала капитальную стенку. Можно частично заводить в самонесущую стену продольную грань плиты перекрытия на 50-150 мм.
Если плиты на каком-либо
участке не укладываются целое число
раз, то оставшийся зазор между плитой
и самонесущей стеной шириной 200-300 мм
заделывается монолитным бетоном.

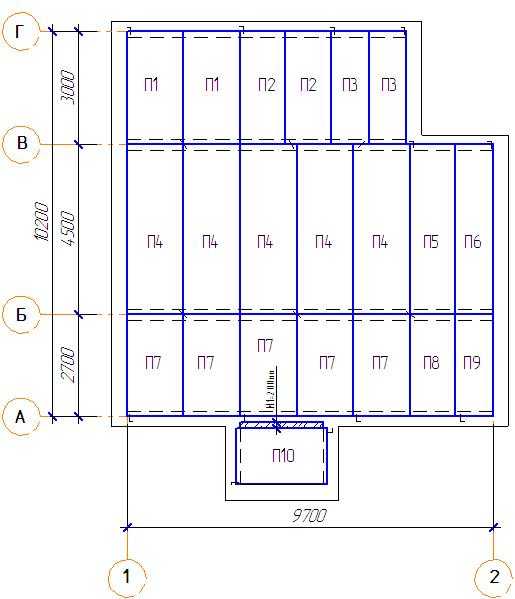

На плане перекрытия все вспомогательные элементы вычерчиваются тонкими линиями (оси, контуры стен), а контуры плит перекрытия и анкеры — более толстой линией.
На плане проставляют размеры между осями, размеры здания в крайних осях, выполняют маркировку осей, плит перекрытия и анкеров, показывают вентиляционные каналы. Пример плана междуэтажного перекрытия показан на рис.15.
Вычерчивание плана крыши начинается с нанесения координационных осей всех капитальных стен как наружных, так и внутренних. Показывается контур капитальных стен. По плану здания вычерчивается план крыши.
Имея схематический план
капитальных стен и план крыши, вычерчивают
конструкции стропил. Конструктивное
решение стропильной системы подбирается
в зависимости от размещения опор в
здании.
Все капитальные стены могут
быть опорами для стропил, так как они
выкладываются выше чердачного перекрытия
на 200 мм.
Так как проектируемые здания имеют форму прямоугольника без выступов или с выступами, задача построения плана крыши сводиться к определению линии пересечения скатов.
При одинаковых уклонах проекции линий пересечения скатов проходят по биссектрисе внешних и внутренних углов (45°). Линии пересечения скатов (ребра, ендовы) являются осями для нанесения диагональных стропильных ног. Затем вычерчивают элементы стропильной системы: стропильные ноги, мауэрлат, прогоны, кобылки, места расположения стоек. Шаг стропильных ног и их сечение принимают без расчета, по аналогии с типовыми решениями.
Мауэрлат распределяет давление на большую площадь стены. Он укладывается по всей длине стены или отдельными коротышами длиной 500- 700 мм (при редкой расстановке стропильных ног).
План стропил должен иметь
координационные оси и осевые размеры,
а также необходимые размеры и выноски,
указывающие расстояния между стропильными
ногами, сечения и длину элементов.
Обрешетку на плане стропил не показывают.
Пример плана стропил показан на рис.
16.

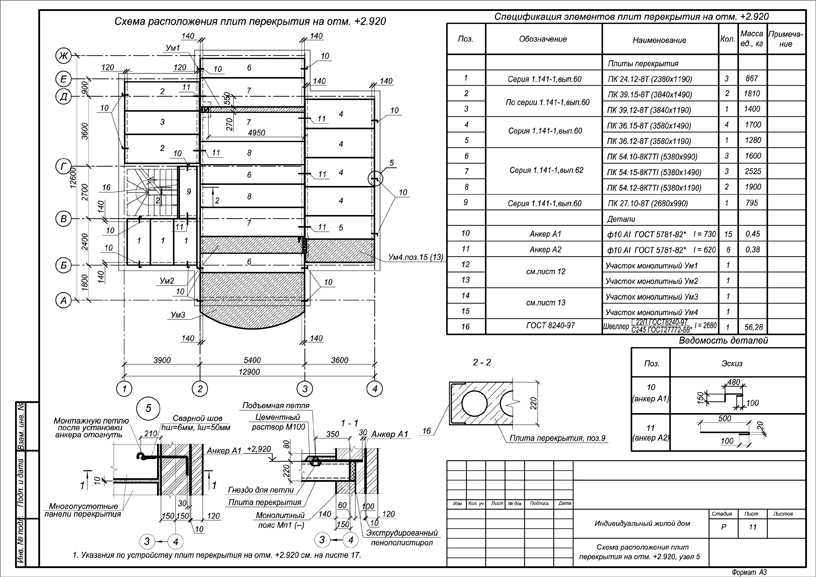

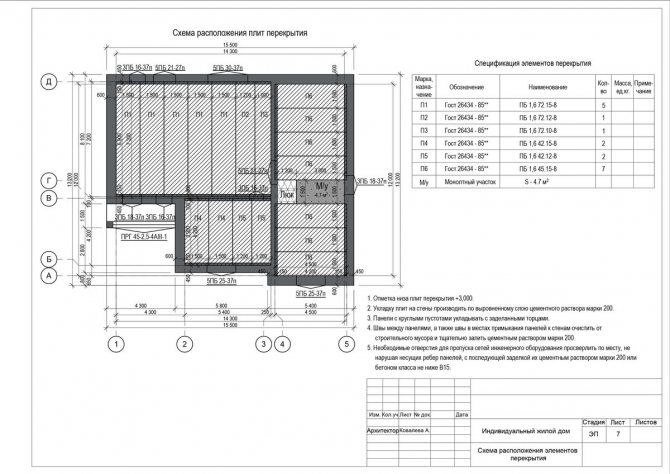

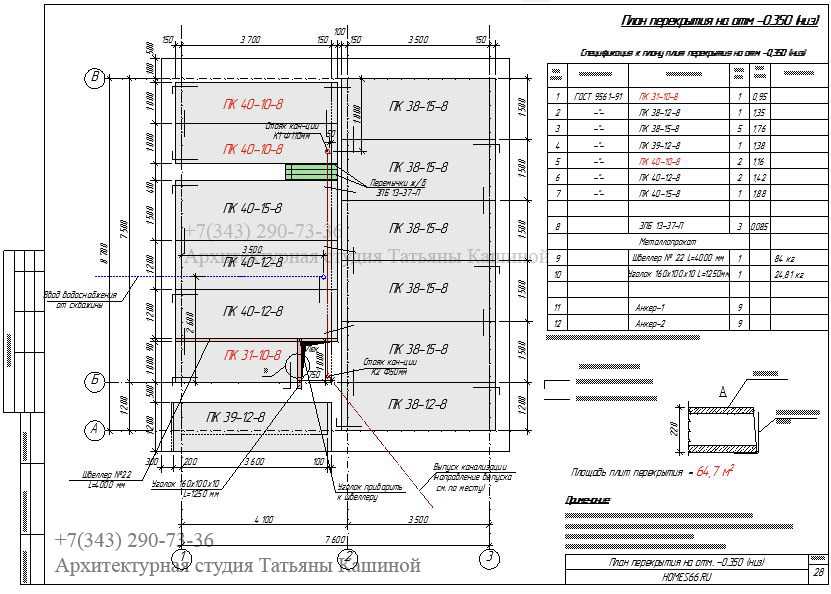

Рис. 15.Схема расположения плит перекрытия на отметке +2,800 |
Рис. 16. Пример выполнения плана стропильной крыши |
Анкеровка плит перекрытия: правильное расположение анкеров
Анкеровка плит перекрытия проводится во время строительства зданий из кирпича, газобетона или железобетона. Такие перекрытия устанавливаются между этажами, над подвальными помещениями, под чердаками. Анкерование осуществляется после установки перекрытий на каждом этаже, при этом анкера размещают на расстоянии до трех метров друг от друга, а они, в свою очередь, выступают креплением для смонтированных плит между собой и с каждой из стен.
Анкер – это металлический крепеж, выполненный из оцинкованного либо нержавеющего стального, латунного или другого металлического сплава. Он интегрируется в основание и фиксирует несущий элемент здания, такой как плита перекрытия. Такие крепежи используют во время строительства разных по назначению объектов. Это могут быть одно или многоэтажные дома, производственные здания, гаражные сооружения и др. Анкера существенно улучшают показатели прочности и устойчивости, а также продлевают эксплуатационный период строений. Для сейсмически активных регионов схема строповки не только целесообразна, но и просто необходима, ведь при подземных толчках с высокой амплитудой укрепленные междуэтажные перекрытия будут медленнее проваливаться, что поможет спасти не одну человеческую жизнь.
Виды крепежей
В зависимости от типа постройки, места использования и несущего элемента можно выделить 5 видов анкеров:
- Клиновые – болты с втулкой распорного типа и шляпкой в виде конуса.
Они устанавливаются в плотные структуры, такие как бетон или полнотелый кирпич. Анкеровка осуществляется благодаря трению втулки об отверстие в несущей стене. Из преимуществ такого элемента можно отметить скорость и доступность установки, а недостатком является то, что его невозможно использовать повторно. - Втулочные – по своему принципу действия аналогичны клиновым элементам. Их также применяют для сцепления полнотелых конструкций между собой. Их достоинства выражаются в простом монтаже, в том числе и сквозном, а минусом можно считать слишком большие отверстия для соединения.
- Забивные – втулки, надрезанные на одном конце. При механическом воздействии (ударе) на их поверхность втулка распирается клином, интегрированным в саму деталь. Этот анкер подходит для строповки полнотелых, лишенных эластичности строительных материалов, таких как камень или бетон. Соединение осуществляется благодаря трению и внутреннему упору. Положительно то, что здесь также наблюдается оперативный монтаж и устойчивость к механическим воздействиям, но сложности в том, что в данном случае предъявляются высокие требования к точности зазоров для соединения.
- Химические – склеивают конструкции путем закачки клея в канал крепежа. Они одинаково хорошо подходят для всех материалов. К достоинствам хотелось бы отнести простоту установки, а явным недостатком есть их высокая стоимость.
- Анкеры специального применения – отдельная категория крепежных элементов, которые, в свою очередь, делятся на три подвида: рамные (для оконных и дверных профилей), потолочные (для подвесных конструкций), фундаментные, а также Молли, предназначенные для полых внутри или слабонесущих основ.
Они устанавливаются в плотные структуры, такие как бетон или полнотелый кирпич. Анкеровка осуществляется благодаря трению втулки об отверстие в несущей стене. Из преимуществ такого элемента можно отметить скорость и доступность установки, а недостатком является то, что его невозможно использовать повторно.
Процесс строповки
Междуэтажное соединение – это анкеровка пустотелых железобетонных панелей, которую выполняют после каждого перекрытия, учитывая чердачное и подвальное. В данном случае плиты соединяют между собой и с несущей стеной. Схема фиксации зависит от наличия или отсутствия на перекрытиях специальных монтажных петель и самого основания. Если здание построено из элементов с высокой плотностью, для строповки задействуют Г-образные крепления, длина загиба у которых составляет 30 – 40 см, а устанавливаются они на расстоянии 3 м друг от друга.
Схема действий при анкеровке выглядит так:
- край крепежного элемента сгибают в форме петли, за которую цепляется проушина панели;
- смежные анкеры должны стянуться, на сколько это возможно, а затем привариваются друг к дружке и к монтажным петлям;
- швы между панелями и петли заделываются растворной смесью.
В постройках, возведенных из пустотелых строительных материалов, схема строповки оснований выполняется аналогичным образом, что и в предыдущем случае, но здесь необходимо проложить бетонный пояс по периметру здания. Это так называемый кольцевой анкер, который залегает в одной плоскости с перекрытиями, и он также скрепляет их между друг другом и со стенами. Такой крепеж состоит из армированного каркаса, залитого в бетон.
С помощью анкера также осуществляется перевязка несущих панелей, которые не снабжены проушинами, и тогда к плитам крепят квадратную пластину из стали, (50х50мм или 100х100мм), а уже к ней приваривают металлический штырь.
Второй его конец закладывается в пояс. Перекрытие дополнительно укрепляют путем создания соединительной связки на внутренней стене.
Схема устройства и фиксации плит
До момента установки каждую панель просматривают на предмет брака и в случае его обнаружения она удаляется. В качественных панелях заделывают отверстия, для чего в просвет помещают кирпич и заливают бетоном, уберегая плиту от промерзаний. Далее контролируют готовку несущих конструкций. В кирпичном доме верхний край кладки должен быть тычковый. В блочных зданиях для строповки нужно обеспечить армированный пояс из бетона, который равномерно распределит нагрузку и предотвратит деформацию постройки.
Схема правильной анкеровкиНачало укладки плит выполняется на слой бетонного раствора, толщина которого не превышает 2 см. Панель ставят на две короткие стороны. Между стеной и плитой оставляют технологический зазор для утеплительного материала.
Чтобы удостовериться, что перекрытия лежат в одной плоскости с перепадом не более 20 мм, используют уровень. Все неровности выравниваются путем прокладки изоляции. Процесс строповки выполняют после укладки всех плит.
Плиты, снабженные петлями, скрепляются металлическими прутами, а после строповки проушины заливаются раствором, чтобы избежать проникновения воды, отчего металлические элементы будут ржаветь.

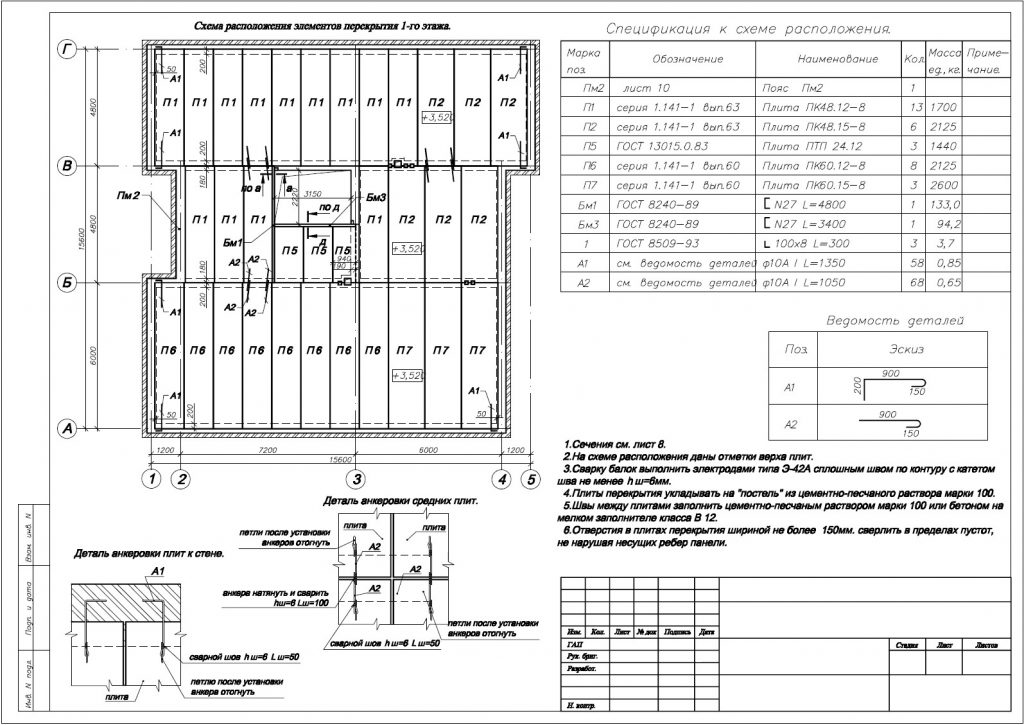

Пример проекта с анкеровкойЕсли проушин нет, схема строповки выполняется при помощи цельнозаливного бетонного пояса по всему периметру дома. Фиксаторы наружных стен дополнительно усиливаются металлическими штырями.
