3.3. Чертеж плана междуэтажного перекрытия

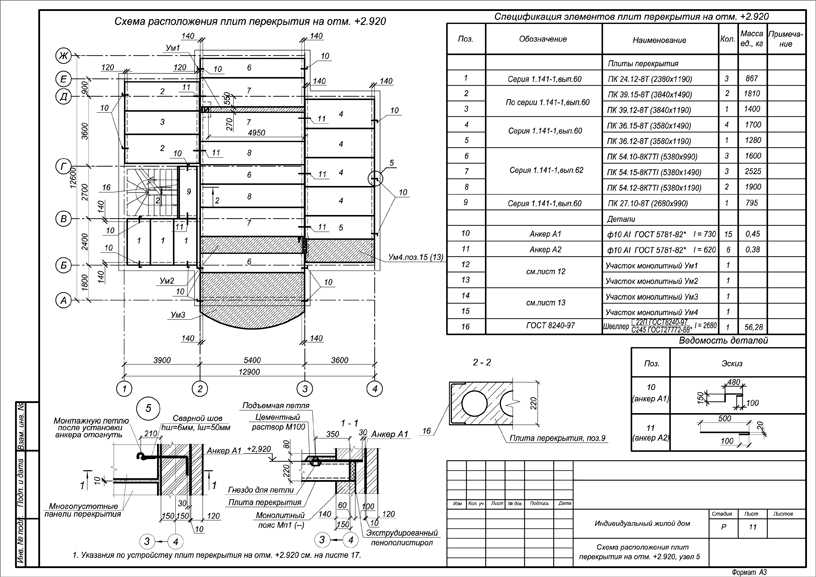

Вычерчивание плана перекрытия начинается с нанесения координационных осей несущих и самонесущих стен и контура всех капитальных стен и столбов. План раскладки плит перекрытия должен производиться по участкам между капитальными стенами. Нельзя укладывать плиту так, чтобы она полностью закрывала капитальную стену.
Рис. 3.8. Примеры определения
глубины заложения фундаментов:
а – грунт непучинистый, плотный; б – грунт пучинистый, но плотный и h>2 м; в ‑ грунт пучинистый и h<2 м: Нпр – глубина промерзания грунтов; h – расстояние между линией промерзания грунта и уровнем грунтовых вод; 1 – растительный слой; 2 – песок крупный, плотный; 3 – суглинок полутвёрдой консистенции; 4 – глина твердой консистенции; 5 – песок мелкий, влажный; 6 – линия промерзания грунта; 7 – глина полутвердой консистенции
Рис. 3.9. Схемы для определения величины привязки «С»
подошвы фундамента к координационной (разбивочной) оси:
а – определение значения «С» при привязке цокольной части на величину «а»;
б – определение значения «С» при нулевой привязке цокольной части
Если плиты на каком-либо
участке не укладываются целое число
раз, то можно частично заводить в
самонесущую стену продольную грань
плиты перекрытия на 50-150 мм или же
оставшийся зазор между плитой и
самонесущей стеной шириной 200-300 мм
заделать монолитным бетоном.
На плане проставляются размеры между осями, размеры здания в крайних осях, маркировка осей, дымовые и вентиляционные каналы, маркировка плит перекрытия, анкеровка перекрытия. Если есть монолитные участки, то они показываются в размерах и привязываются к ближайшей оси или плите, грани стены. На плане перекрытия все вспомогательные элементы вычерчиваются тонкими линиями (оси, контуры стен), а контуры плит перекрытия и анкера- более толстой линией. Пример плана междуэтажного перекрытия приведен на рис. 3.11.
Разработке плана стропил
должно предшествовать вычерчивание
плана крыши по плану здания. Так как
проектируемые здания имеют форму
прямоугольника без выступов или с
выступами, задача построения плана
крыши сводится к определению линии
пересечения скатов. При одинаковых
уклонах всех скатов проекции линий
пересечения скатов проходят по биссектрисе
внешних и внутренних углов (45°).
Конструктивное решение стропильной
системы подбирается в зависимости от
размещения опор в здании (рис.
Вычерчивание плана стропил начинается с нанесения разбивочных осей и всех капитальных стен, как наружных, так и внутренних. С плана крыши на план стропил переносятся тонкими линиями пересечения скатов (ребра, ендовы). Они являются осями для нанесения диагональных стропильных ног. Затем вычерчиваются элементы стропильной системы: стропильные ноги, мауэрлаты, прогоны, кобылки, места расположения стоек. Шаг стропильных ног и их сечение можно принимать без расчета, по аналогии с типовыми решениями. Например, для стропильных ног из досок сечением 180 x 60 мм – 1-1,5 м, для стропильных ног из брусьев сечением 140 x 120 мм и из бревен d =160 мм — 1,5-2 м.
Элементы стропил — стойки, подкосы и
прогоны выполняются из брусьев или
толстых (толщиной 100 мм) досок. Расстояние
между стойками принимают не более 3-4 м.
При больших расстояниях устраивают
продольные подкосы.
Варианты решения
карнизных узлов показаны на рис.3.13.
Продольный опорный брус (мауэрлат) служит для опирания, закрепления стропильных ног и распределения давления на большую площадь стены. Он укладывается по всей длине стены или отдельными коротышами длиной 500-700 мм (при редкой расстановке стропильных ног).
План стропил должен иметь разбивочные оси и осевые размеры, а также
необходимые размеры и выноски, указывающие расстояния между стропильными ногами, сечения и длину элементов. Обрешетка на плане стропил не показывается. Пример плана стропил показан на рис. 3.14.
Плиты перекрытия в ARCHICAD
Один из основных и часто используемых инструментов в ARCHICAD – это «Перекрытие». Пользоваться им довольно легко. Давайте разберемся с функциями и настройками инструмента. А в конце мы рассмотрим объект «Плиты Перекрытия», который мы создали для вас.
Как сделать перекрытие в ARCHICAD?
Перекрытие – базовый инструмент, который используется всегда.
Чтобы активировать команду, перейдем в панель инструментов на вкладку «Конструирование». Выбираем «Перекрытие». Как только вы активировали инструмент, в информационном табло появятся настройки.
За способ построения отвечает пункт «Геометрический Вариант».
Нам доступно 3 варианта построения:
- Многоугольник. Если вы выберите этот способ вам нужно указать любое количество точек для многоугольника. Для завершения построения нужно замкнуть контур или кликнуть на конечную точку второй раз.
- Прямоугольник. Указав две точки можно построить прямоугольник по его диагонали.
- Повернутый прямоугольник. Понадобится задать отрезок, а затем длину вытягивания прямоугольника.
Следующий параметр – это «Конструкция». Конструкция может быть либо основной, либо многослойной. То есть состоять из одного слоя или нескольких.
Вы можете назначить тип конструкции перекрытия прямо из информационного табло.
Кликните на иконку в пункте «Конструкция».
Как создать многослойную конструкцию мы рассматривали в видео уроке – «Собственная многослойная конструкция в ARCHICAD
». Там говорится о стенах. Но многослойные конструкции перекрытий и стен не отличаются.
Ещё один важный параметр – это «Расположение Плоскости Привязки». Привязка перекрытия осуществляется относительно этажа. Для однослойной конструкции доступно два способа привязки: по верху перекрытия и по низу.
У многослойных конструкций больше параметров. Можно задать привязку относительно ядра конструкции, а также по верху и по низу всего перекрытия.
Чтобы задать плоскость привязки перекрытия найдите пункт «Расположение Плоскости Привязки» в информационном табло. И выберите необходимый вариант.
Расположение плоскости привязки и ее виды хорошо иллюстрирует разрез по перекрытию.
Однослойное перекрытие лучше привязывать по верху.
А многослойную конструкцию по верху ядра.
Перекрытие простой и понятный инструмент. Но не во всех проектах перекрытия могут быть сплошными.
Объект плит перекрытия для ARCHICAD
Если вы хотите разработать более подробный и качественный проект и в нем используются штучные элементы заводского изготовления, например, сборное перекрытие из многопустотных плит, то инструмента «Перекрытие» для этого недостаточно.
Поэтому наш учебный центр AMS создал новый объект ARCHICAD «Плиты Перекрытия».
Он предоставляет возможность создавать не только перекрытие из многопустотных плит, но и из ребристых панелей.
Посмотрите как это быстро и просто:
Для начала загрузите объект «Плиты Перекрытия» и разберемся с его основными настройками.
Если вы не знаете, как загружать объекты в библиотеку ARCHICAD, читайте нашу статью «Где скачать объекты ARCHICAD».
Объект работает только в ARCHICAD 23 и выше. Где взять актуальную версию программы смотрите в нашем видео «
Инструкция, как бесплатно скачать ARCHICAD».
Настройки объекта
Перейдите в параметры объекта на страницу «Все Параметры». Там находятся все настройки.
В списке параметров «ОТОБРАЖЕНИЕ» в пункте «Тип плиты» можно выбрать пустотную ли ребристую плиту. Этот параметр влияет на отображение в 3D.
У самой ребристой плиты есть два типа сечения в зависимости от высоты плиты: 300 мм или 450 мм.
С помощью остальных параметров можно настроить перья в 3D и 2D, а также материал для плиты.
В списке параметров «МАРКИРОВКА ПЛИТ» настраивается текст маркера. Шрифт и размер шрифта.
Также можно отключить маркировку, нужно убрать галочку с пункта «Маркировка».
Наименование плиты рассчитывается автоматически. Оно зависит от размера плиты.
Можно заменить маркировку плиты, вписав значение в пункте «Переопределение Маркировки».
Хотите изменить только начало маркировки плиты, например, «ПК» на «ПГ»? Нужно задать новое значение в строке параметра «Маркировка».
В объекте учитывается величина опирания для пустотных плит. Ее можно задать в списке «ОПИРАНИЕ» в пункте «Ширина Опирания».
Раньше приходилось чертить невидимую линию стены вручную. Теперь этого делать не надо. Эта функция есть в объекте.
Вот и все, мы немного разобрались с инструментом «Перекрытие» и поделились с вами нашим новым объектом.
Используйте его для ваших проектов, где это необходимо. Ведь это значительно сокращает время на создание планов плит перекрытия.
В ближайшее время мы обновим объект и улучшим его. Следите за новостями. Будет много всего полезного.
