Планы фундаментов | AllDrawings

Планом фундамента называют разрез здания горизонтальной плоскостью на уровне обреза фундамента. На этом плане показывают конфигурацию фундаментов под несущие стены, отдельно стоящие столбы и колонны, технологическое оборудование и т.п. Планы фундаментов могут быть вычерчены в масштабе 1:100, 1:200, 1:400.

Выполнять план фундаментов начинают с нанесения разбивочных осей. У отдельно стоящих столбов и колонн пересечение осей должно быть обязательно сохранено на контуре столба.

Чаще всего контуры фундаментов обводят линиями толщиной 0,5—0,8 мм. На плане показывают конфигурацию подошвы фундаментов, подбетонок под фундаменты, уступы для перехода от одной глубины заложения к другой и их размеры, а также фундаментные балки, марки сборных элементов и монолитные участки. Кроме того, на плане фундаментов изображают отверстия для инженерных коммуникаций с привязкой их к осям и отметкой низа отверстия (рис. 10.4.1). В некоторых случаях на плане фундаментов указывают только порядковый номер отверстия (см.

рис. 10.4.1), а размеры и отметки приводят в экспликации (рис. 10.4.2). Глубину заложения фундаментов на плане обозначают геодезической отметкой. Геодезические отметки употребляют для обозначения глубины заложения каждого уступа. Если глубина заложения фундамента одинакова, отметку подошвы приводят в примечании, а на плане фундаментов указывают только отметки элементов, имеющих другую глубину заложения.

На чертежи, по которым ведется конкретное строительство, наносят привязку точек пересечения разбивочных осей здания в двух противоположных углах к строительной координатной сетке генерального плана, угловые отметки (планировочные и натурные) и абсолютное значение нулевой отметки (см. рис. 10.4.1).

Уступы и отверстия показывают линиями невидимого контура. Иногда контуры отверстий затушевывают. За габаритом плана фундаментов, при необходимости, могут быть изображены элементы плана в большом масштабе.

На плане указывают ширину обреза и подошвы фундамента с привязкой к осям.

У фундаментов из отдельно стоящих столбов показывают длину и ширину тела фундамента на высоте каждого уступа с привязкой этих размеров к осям.

За габаритом плана наносят размеры между разбивочными осями и крайними осями стен и колонн.

Для полного выявления конструкции фундамента дают поперечные сечения. След секущей плоскости наносят на плане в виде разомкнутых штрихов со стрелками.

Сечения фундаментов изображают в масштабе 1:50, 1:25, 1:20. Они могут быть расположены на отдельном листе.

При небольших размерах чертежа допускается размещение их на одном листе вместе с планом фундаментов (рис, 10.4,3а—в).

На сечении изображают контуры фундамента, низа стены или цоколя, а также пол помещения, поверхность земли и гидроизоляцию, При вычерчивании сечения фундаментов наружных стен дают изображение отмостки.

На сечении проставляют размеры уступов, отдельных элементов фундаментов, ширину подошвы и обреза фундамента, а также толщину стены с привязкой к осям. На сечениях рекомендуется изображать марку оси. Кроме размеров, на сечениях ставят следующие отметки: 0,000 (уровень пола первого этажа), обреза, подошвы фундамента, уровень поверхности земли. Отметки желательно размещать на одной линии. Полочку отметки рекомендуется повернуть в сторону от сечения.

Чертежи планов фундаментов сопровождают примечаниями, характеризующими конструкцию фундамента, подготовку поверхности основания, устройство гидроизоляции и т.п.

Приводят также таблицу нормативных нагрузок на фундаменты и сводную спецификацию железобетонных, бетонных и металлических элементов, расположенных ниже пола первого этажа.

При выполнении фундаментов из сборных блоков вычерчивают их монтажный план и развертку.

На этих планах обязательно должны быть указаны расположения блоков и, если есть, то и монолитные участки (см. рис. 10.4.3). На сечениях также могут обозначаться марки блоков и их размеры.

План фундамента должен учитывать используемый материал и особенности грунта

Всем известно то, что фундамент того или иного сооружения передает нагрузки с постройки на почву, расположенную под домом. Для того чтобы данный элемент строения был стабильным и надежным, его необходимо правильно рассчитать, отыскать наиболее оптимальную для данных конкретных условий глубину заложения, необходимые фундаментные конструкции, составить план фундамента дома. Трудность, с которой встречается практически каждый строитель при возведении основания дома, представлена как раз-таки необходимостью наиболее точного составления плана фундамента.

Необходимо подготовить подробный проект фундамента для того, чтобы правильно соорудить то или иное жилое строение.

При использовании обычных технологических средств и способов вычерчивания будет довольно тяжело работать.

В данном процессе необходимо получение большого количества данных как о материалах, которые вы намерены использовать в процессе строительства, так и об особенностях грунта, о климатических условиях и о многих других факторах.

Основные этапы составления плана фундамента

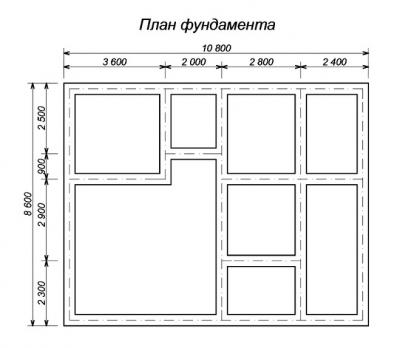

Схема плана фундамента.

Важно в данном процессе сначала начертить оси ленточного фундамента дома и, согласно им, продолжать вычерчивать оставшиеся элементы планируемой конструкции. В данном процессе можно будет достаточно просто и быстро переносить все особенности, выявленные на более ранних этапах проектирования, на бумагу. На рисунке 1 отмечены оси фундамента под крупногабаритное сооружение. Этим способом вам в дальнейшем легко удастся создать чертеж фундамента сборного, указанного на рисунке 2. Здесь сначала отмечается 1 блок, который ставится на строго определенное место, оставшиеся блоки будущего фундамента идут по стопам за ним.

В результате у вас получатся цепочки конструкций, размеры и характеристики которых во многом зависят от того, в какой части участка они должны быть установлены.

Вернуться к оглавлению

Разбивка участка под фундамент и его раскладка

Разбивка осей фундамента.

Осуществляя проектирование зданий и непосредственно придумывая раскладку оснований, необходимо соблюдать строго определенный порядок. Здесь допустимо фиксировать объем отдельных блоков и повторять их в четырех координационных осях. Уже после формирования чернового варианта плана фундамента допустимо приступать к обозначению единых зон. Дальше необходимо сделать четырехмерное, объемное изображение в проекте основания дома. Завершающим этапом считается окончательное формирование чертежа (в него включены подбор веса, создание надписей).

Далее в соответствии с особенностями плана необходимо приступать к разметке участка под дом. Здесь сначала приводят землю в порядок, весь мусор и лишние элементы при этом складируют в предварительно подготовленные участки. Далее формируют разбивку проекта предстоящего жилья на территории. Для этого обносят участок колышками, которые будут указывать основные границы будущего строения. Опытнейшие строители с этой целью применяют угломер, а если необходимое тригонометрическое оборудование отсутствует, в таком случае допустимо воспользоваться рулеткой, капроновым шнуром, гидроуровнем, угольником с гранями, соотношение которых будет составлять 3:4:5.

Уже после подготовки всех инструментов и материалов необходимо по возведенным ограничителям (колышкам) при помощи капронового шнура, прикрепленного в обноске, выполнить своеобразную разбивку осей основания дома.

Обноску организуют по врытым кольям шириной от 12 до 14 см, при этом высота их должна составлять примерно 75-100 см. Для более точной разметки и для организации профессиональной степени распланировки к этим колышкам прибивают горизонтальные дощечки в стороны. Они позволят направлять шнурку как можно более точно и правильно. Колья должны быть расположены по всему периметру отведенного под строительство участка на расстоянии не менее 150 см друг от друга. После этого приступают к подробной разбивке проекта жилого дома. С этой целью можно воспользоваться:

  • рулеткой;
  • шнуркой;
  • угломерным инвентарем.

Согласно абсолютно всем граням основания дома, натягивают провод, в местах пересечения заколачивают колышки, согласно которым натягивают провод, указывающий границы котлована около подвала, например. При разбивке основания дома нужно следить еще и за тем, чтобы стены жилья граничили между собой по всей глубине основания дома. Такого рода наблюдения выполняют замером диагоналей прямоугольника, которые должны быть равными. Если диагонали разные, выполняют надлежащее исправление в обноске постройки.

Итак, для того чтобы правильно соорудить то или иное жилое строение, необходимо подготовить тщательный подробный проект фундамента. Это можно сделать как самостоятельно, так и с помощью профессиональных инженеров. Данный документ должен учитывать используемый материал и особенности грунта.

Правила разметки фундамента своими руками

Содержание:



Фундамент – это ключевая конструкция в любом строении. От качества проектирования фундаментов зданий и его сооружения напрямую зависит судьба дома. Любая даже самая мелкая ошибка можетпривести к непоправимым последствиям. Многие застройщики возводят основание дома своими силами. На самом деле это самая сложная работа, но к ее выполнению необходимо подходить ответственно.

Сама работа по строительству фундамента начинается с его разметки и должна выполняться в строгом соответствии с рабочей документации.

Подготовка к разметке фундамента

Перед началом работы необходимо очистить будущую строительную площадку от мусора, удалить траву, устранить неровности, может быть придется засыпать низкие участки земельного участка. Другими словами убрать с территории все, что может помешать строительным работам. Кстати, высокая трава, может создать определенные погрешности при проведении разметки.

Разметка фундамента никак не влияет на прочностные параметры основания под дом. Но от качества ее выполнения зависят углы, длина стен, а иногда даже внутридомовая планировка. Разметка фундаментасвоими руками позволяет не только сэкономить определенную сумму, но при необходимости внести какие-либо коррективы.

В качестве примера разметки рассмотрим самый вариант, когда дом и земельный участок имеют прямоугольную форму. Последовательность действий будет выглядеть следующим образом.

Первым делом необходимо установить место, где будет размещаться дом. Необходимо выбрать самыеблизкие границы участка. Отступив от границ участка на определенное расстояние можно натянутьшнуры. Они покажут первый угол дома. Шнуры натягивают на заранее подготовленные колышки. Спомощью строительной рулетки, можно обозначить стены дома. После выполнения всех замеров можно между отмеченными точками натянуть шнуры. Это и будет контур будущего дома. На последнем этапе необходимо проверить размеченные углы.

Проверка диагоналей и исправление ошибок разметки фундамента

Если разметка под фундамент своими руками выполнена правильно, то диагонали прямоугольника, обозначающего контуры будущей постройки, будут равны. Погрешность должна быть минимальной. Практика показывает, что она должна лежать в пределах менее одного сантиметра. Если диагонали имеют разные размеры, то придется передвигать стороны полученного прямоугольника, до того, по диагонали не станут равны друг другу.

Разметка фундамента под дом инструменты

Перед тем, как сделать разметку под фундамент, надо приготовить строительную рулетку, колышки, к которым будет привязываться разметочный шнур. Для изготовления колышков целесообразно использовать прутья, нарезанные из строительной арматуры.

Кстати, для более точного выполнения разметки можно использовать геодезические инструменты. Может быть, даже имеет смысл пригласить специалистов по выполнению геодезических работ.

Правило золотого треугольника

Разметку фундамента под дом – можно выполнить с использованием «египетского треугольника». Он обладает сторонами, у которых длины составляют 3, 4, 5. Это могут быть метры, сантиметры. Для сборки этого инструмента потребуются рейки из дерева или металла. После сборки будет получен прямоугольный треугольник. Этот инструмент применяют для определения прямых углов и направления стен. Но, такой треугольник будет обладать довольно большими размерами, это определяет сложности при его сборке и им работать будет не очень удобно.

Правила расположения строений на участке

После приобретения земельного участка, некоторые домовладельцы сразу начинают его застройку. Но существуют нормативные документы, которые определяют правила застройки. И только руководствуясь этим требованиями можно расположить постройки по территории застройки. Если участок предназначен для индивидуального застройки, то при распределении вспомогательных сооружений на земельном участке надо ориентироваться на требования СП 30–102–99. Если на участке будет построена дача, то надо изучить СНиП 30–02–97.

Расстояния между постройками на участке относительно соседского участка

В строительном деле используется понятие – «красная линия». Это черта, которая разделяет строенияот дорог, проездов и пр.

Правила строительства здания на участке ИЖС допускают расположение дома на удалении не менее 5метров от красной линии улицы и не менее 3 метров от проездов. Хозяйственные постройки должны располагаться на удалении от улицы, как минимум 5 метров.

Кроме расстояния до красной линии, в этих документах определены расстояния от построек, возводимых на земельном участке, до соседнего дома. Например, удаление от дома до забора, должно составлять 3 метра, а построек другого назначения от 1 до 4 метров. Все расстояния должны измеряются от окон одного здания до стены другого.

Как разместить строения, на земельном участке, не нарушая противопожарные правила

Перед планировкой земельного участка, надо изучить правила пожарной безопасности. В них тоже обозначены расстояния между домами и постройками. Так, между домами, которые расположены на соседних участках минимальное расстояние должно составлять 6 метров. Этими правила и определены допустимые расстояние между постройками, размещаемых на земельном участке.

Расстояния между постройками на земельном участке

Для правильного размещения построек на собственном земельном участке застройщик должен строго соблюдать все правила, относящиеся к застройке. Для минимизации ошибок имеет смысл выполнить зонирование участка. То есть разделить его на зоны, в которых будут возводиться постройки разного назначения.

На земельном участке выделяют следующие зоны:

  • жилая, в ней будет сооружаться дом;
  • хозяйственная зона, в ней будет размещаться вспомогательные постройки;
  • территорию отдыха, в ней можно построить площадку для игр, беседку;
  • зона для размещения садовых деревьев, кустов и огорода.

Существующие нормы определили следующие требования к удалению между между жилым домом и вспомогательными строениями:

  • от строений, площадью до 50 м2 – 15 м;
  • от места расположения уборных, компостных ям, ям для сбора мусора – 15 м;
  • от колодца, производительностью до 1 м3/сутки – 8 м, производительностью 3 м3/сутки — 10 м;
  • от септика с пропускной способностью до 1 м3/сутки – 5 м, если количество отходов составляет от 1 до3 м3/сутки – 8 м.

Условия точного переноса плана на местность

Для того, чтобы чертеж фундамента было просто перенести на местность и произвести разметка под фундамент с необходимой точностью, необходимо выполнить некоторые условия.

Во-первых, необходимо соблюдения масштаба будущего строения. Для этого применяют масштабы 1:100, 1:200, 1:300, 1:400.

Во-вторых, перенос чертеж фундамента на местность существенно облегчит осевая разметка. Оси, наносят на план и в местах монтажа отдельных элементов строительной конструкции (колонны и пр.). Между осям обязательно должно быть указано расстояние. План фундамента и его чертеж – это основные рабочие документы при строительстве фундаментного основания.

Основные параметры расчетов

При создании чертежа основания дома, необходимо использовать результаты расчетов, совершенных при проектировании фундаментов. В частности, необходимо учесть:

  • полную массу строящегося дома;
  • рост нагрузки на дом в процессе его эксплуатации, например, возведение второго этажа;
  • уровень подземных вод;
  • вид грунта на земельном участке.

Эти данные учитывают не только геометрические размеры фундамента, но материалы, которые будут использованы при его сооружении (марка бетона, размер арматуры и пр. ). Кроме этого, проектировщик определит тип гидравлической и тепловой изоляции. При строительстве фундамента не земле с высоким расположением грунтовых вод, необходимо спроектировать дренажную систему, которая будет отводить излишки воды от фундаментной конструкции, и тем самым продляя срок его эксплуатации.

В идеальном варианте, проектирование фундаментов зданий и сооружений должны, выполняться в компании, которая имеет опыт такой работы по проектированию оснований. При самостоятельном проектировании фундаментов зданий желательно использовать действующие руководства и инструкции по проектированию фундаментов.



Видео по теме разметка фундамента

1 разметка фундамента

2 разметка фундамента своими руками

План_фундамента_ленточного_монолитного

Монолитный ленточный фундамент – это железобетонная неразъемная конструкция, которая становится основанием здания и призвана воспринимать на себя нагрузки несущих стен, различных элементов, обеспечивая прочность, надежность и долговечность строения. Если технология соблюдена и все сделано правильно, конструкция становится единым монолитом, демонстрируя очень высокие характеристики.

Фундамент монолитно-ленточный проходит по всему периметру здания, ленты прокладываются под все важные элементы и стены. Чаще всего такой тип основания обустраивают для частных коттеджей, многоэтажных строений.

Наиболее оправдан такой фундамент при условии невысокого уровня пролегания почвенных вод (в случаях, когда они проходят ниже нужной глубины закладки основания). Если же ситуация иная, обязательно делают дренаж, проектирование и обустройство которого предполагает существенные дополнительные затраты.

Создание монолитного ленточного фундамента обходится сравнительно недорого, все работы можно реализовать своими руками при условии соблюдения норм СНиП, знания особенностей технологии, выполнения верных расчетов и выбора качественных строительных материалов.

Сфера применения и виды ленточного монолитного основания

Выбор конкретного типа основания для будущего здания зависит от множества факторов, основными среди которых выступают вид материала для возведения дома, количество этажей, тип грунта и его свойства, уровень прохождения грунтовых вод и промерзания земли и т. д. Все эти показатели влияют на главный параметр – степень нагрузки несущих конструкций на опору и основание.

Когда строится ленточный монолитный фундамент:

  • Большой вес стен дома из камня, кирпича, бетона
  • Наличие тяжелых перекрытий в конструкции – металлических, железобетонных
  • Наличие неоднородных грунтов на участке для строительства объекта (что, в свою очередь, провоцирует неравномерное распределение нагрузок на основание)
  • Закладка в проект цокольного этажа, гаража, подвала в будущем доме

Монолитные ленточные фундаменты по типу заглубления и конструкции:

  • Заглубленный – в грунт уходит 50-70% высоты основания. Данный тип конструкции актуален при возведении коттеджей из разного типа тяжелых материалов. Очень высокая несущая способность дает возможность обустроить в доме хороший цокольный этаж или подвал. Заглубленный фундамент из железобетона предполагает серьезный объем земляных/бетонных работ, поэтому применяется редко.
  • Мелкозаглубленный – самый популярный тип конструкции. Лента заглубляется на 20-30% высоты (обычно на 40-70 сантиметров), идеально подходит для зданий из бруса, железобетонных плит, кирпича, пено/газоблоков. Высокая несущая способность, надежность, минимальные трудозатраты – основные преимущества. Предполагает пролегание уровня грунтовых вод глубже метра.
  • Незаглубленный – предполагает поднятие пояса цоколя, демонстрирует немалую прочность на изгиб. Обычно высота больше ширины, подходит для срубов, бань, сараев, дач.
  • Т-образный фундамент ленточный монолитный (железобетонный) – предполагает уширение подошвы с целью компенсировать боковые смещения. Актуальна конструкция для легких строений, заборов, террас. Обратную засыпку делают песком.
  • Пояс ленточного типа – без заглубления, используется для щитовых, каркасных зданий, с целью повышения опорной поверхности делают ширину больше высоты.

Строительство монолитного ленточного фундамента может осуществляться на грунте любого типа. На супесях, сухих песках, суглинках конструкция проектируется выше уровня промерзания. Средне/высокопучинистые почвы предполагают заглубление на 20-30 сантиметров ниже границы промерзания без дренажа. В случае, когда решают заменять пучинистую почву на непучинистую и выполняют дренаж, фундамент допускается заглублять выше границы промерзания.

Если на участке отмечен высокий уровень грунтовых вод, сначала проводят осушительные мероприятия, так как гидростатическое давление будет деформировать фундамент. В таком случае также можно использовать свайную технологию обустройства основания.

Плюсы и минусы

Строительство ленточного монолитного фундамента предполагает определенные особенности, плюсы и минусы. Поэтому до того, как начинать создавать проект и план, выполнять расчеты и реализовывать все, необходимо тщательно изучить важные нюансы.

Основные преимущества ленточного монолитного основания:

  • Универсальность – конструкция подходит для дома из любого материала, с любым количеством этажей
  • Простота строительства – технология возведения ленточного монолитного фундамента заключается в рытье котлована, монтаже опалубки, прокладке арматуры и заливке бетоном
  • Высокий уровень прочности – самое главное преимущество конструкции, позволяющее ей легко выдерживать серьезные несущие нагрузки
  • Длительный срок службы – в среднем такой железобетонный фундамент может прослужить до 150 лет
  • Сравнительно небольшой объем земляных, бетонных работ
  • Отсутствие необходимости привлечения спецтехники (может потребоваться уже потом для укладки плит перекрытия, колонн и других строительных работ)
  • Минимальные требования к почве, уровню грунтовых вод
  • Простая схема монтажа – все расчеты с чертежами вполне реально выполнить самостоятельно
  • Низкая себестоимость конструкции – так, если сравнивать монолитное основание и проект из железобетонных плит, то первый вариант обойдется на 45-55% дешевле (в общей смете расходы на фундамент составляют около 10% общей суммы)
  • Возможность создать полноценный цокольный этаж, гараж, подвал

Из недостатков стоит упомянуть высокий расход материалов, серьезные трудозатраты, длительное застывание бетонного раствора, отсутствие возможности реализовать проект на неровной местности, обязательное выполнение тепло/гидроизоляции.

Расчет ленточного фундамента

Любой монолитный ленточный фундамент для многоэтажного дома или одноэтажного строения проектируется с учетом нормативов и требований, указанных в СНиП 3.03.01-87 и ГОСТ Р 52086-2003.

Глубина заложения

Данный параметр находится в прямой зависимости от веса здания, глубины промерзания грунта в регионе. Крупный коттедж на грунте с оптимальной несущей способностью требует таких показателей: глубина промерзания грунта плюс 10 сантиметров (минимум 50-70 сантиметров). При наличии подвала глубину увеличивают. Если создается мелкозаглубленное основание, граница промерзания не оказывает влияния на глубину заглубления.

Что касается границы грунтовых вод, то глубина прохода фундамента зависит от месторасположения слоя, на который планируется опирать основание: можно делать ниже или выше линии. Если ниже – обязательно понадобятся дренаж и антикоррозийная обработка ленты.

Ширина и высота монолитной ленты

Монолитный ленточный фундамент размеры может предполагать любые. Все зависит от типа здания.

Определение ширины ленты:

  • Здания из газо/пеноблоков, силиката и иных легких штучных материалов – берется ширина несущих стен + 10 сантиметров
  • Дома каркасные– ширина стен (для 2-этажного строения) или -10 сантиметров от ширины стен (один этаж)
  • Дом из бруса – ширина бруса +/- 10 сантиметров (величина зависит от числа этажей)

Расчет несущей способности

Фундамент ленточный монолитный (армированный) должен выдерживать все возложенные на него нагрузки. Для этого выполняется расчет, позволяющий оценить устойчивость подстилающей почвы при влиянии на нее нагруженного основания. Вычисляют по формуле:

  • S – площадь самой подошвы в квадратных сантиметрах
  • Yn – коэффициент надежности (равен 1.2)
  • Rо – расчетное сопротивление почвы основания
  • F – общая нагрузка на фундамент в килограммах
  • Yc – коэффициент, который зависит от условий работы

Общую нагрузку определяют, складывая вес всех строительных материалов, которые используются в строительстве, а также временные нагрузки. Можно воспользоваться для этого специальным калькулятором или специальными таблицами (есть в свободном доступе сети), где указан коэффициент условий работы, расчетное сопротивление в зависимости от вида почвы.

Технология монтажа

Сборно-монолитный ленточный фундамент выполняется в соответствии с определенными правилами. Прежде, чем начинать работы, необходимо тщательно изучить каждый этап.

Разметка участка

Перед проектированием на участке тщательно исследуют грунт. Потом делают разметку, стараясь максимально жестко привязываться к имеющемуся участку. Связано это с тем, что подземное строение может быть неоднородным и даже незначительное смещение конструкции может дать нехороший результат – вдруг под частью основания окажется полость или просадочные породы.

Для разметки используют шнур и деревянную обноску. Также допускается прорисовывание линий известковым раствором. Сначала готовят схему фундамента, потом ее переносят на местность. Без чертежа работать практически невозможно.

Разметку делают так: вначале отмечают первой угол, потом из этой точки проводят сторону (лучше параллельную дороге или забору), далее делают прямой угол (можно использовать способ египетского треугольника). Колья обноски должны находиться на небольшом расстоянии от внешних стен сооружения, чтобы избежать провисания шнура в процессе разработки грунта.

Далее проверяют диагонали – они обязательно должны совпадать, допустимое отклонение составляет 2 сантиметра. Если дом сложный в плане, можно проект разбить на простые фигуры. Для тяжелого оборудования отмечают отдельные фундаменты, принимая деформационный шов между основной лентой и ними минимум 10 сантиметров. После заливки данное пространство аккуратно засыпается негорючим сыпучим материалом.

Рытье траншеи для заглубления монолитной ленты и устройство подсыпки

Выполняя ленточно-монолитный фундамент для дома, необходимо учитывать масштабы самого строения. Объемы земляных работ и привлекаемая спецтехника зависят напрямую от масштабов проекта и габаритов строения, наличия/отсутствия подвала. Если цокольного этажа или подвала не будет, то грунт вынимают по разметке (делая запас для установки опалубочной конструкции около 50*80 сантиметров с каждой стороны).

Если в доме будет подвал, вынимать придется весь грунт. Габариты котлована должны на 2-3 метра превышать размеры фундамента. Плюс запас для распорок опалубки. Большие объемы грунта выбирают с использованием спецтехники, которую обычно арендуют. Наем бригады «копателей» обойдется не дешевле, но времени отнимет намного больше.

После выемки основного объема почвы грунт равняют и уплотняют. Если работал экскаватор, нередко можно увидеть неровности (участки на 25-30 сантиметров больше установленный глубины), все это аккуратно засыпается и тщательно трамбуется.

Кроме того, всю траншею или котлован необходимо утрамбовать и выровнять. Лучше использовать для этих целей виброплиту. Ведь на грунт будет давить все здание и даже минимальные неровности, пустоты в будущем могут стать причиной усадок, появления трещин в ленточном фундаменте.

Мастера советуют вообще дно засыпать слоем песка мелкой/средней фракции, потом его увлажнить и утрамбовать виброплитой. Двух слоев (засыпаемых по очереди) в 15-20 сантиметров будет вполне достаточно. Каждый из слоев отдельно проливается водой и трамбуется.

Некоторые проекты предусматривают выполнение песчано-гравийной подсыпки. В таком случае сверху на песок прокладывают слой щебня фракции от 30 до 60 миллиметров толщиной до 15 сантиметров, потом трамбуют. Желательно прокладывать слои по 5 сантиметров и каждый трамбовать. Так удается добиться большей плотности грунта, улучшения его несущих способностей.

Монтаж опалубки

Перед тем, как заливается монолитная лента фундамента, монтируют опалубку. Обычно конструкцию выполняют из влагостойкого прочного материала, способного выдержать давление бетона.

Опалубки бывают:

  1. Съемными – чаще всего делают из древесины минимум второго сорта (фанера, доски). Ширина досок должна быть равна минимум 15 миллиметрам, толщина – хотя бы 4 сантиметра. Это могут быть ОСП или низкосортная фанера (можно найти специальную опалубочную, которая с одной стороны выполнена с защитным ламинированием). В процессе монтажа все элементы плотно скрепляются. При этом, высота конструкции должна быть равна высоте ленты + 10 сантиметров. Щиты скрепляют продольными и поперечными брусками, доски собирают поперечинами. Щиты монтируются по разметке ленты, крепятся снаружи укосами, внутри распорками.
  1. Несъемными – обычно выполняются из металлических листов толщиной до 2 миллиметров. Примечательно, что внешней стороны конструкцию покрывают антикоррозийным средством. Опалубка стягивает ленту фундамента, на стыках усиливается уголками или швеллерами. По нормативам запрещено применять данный тип опалубки во влажных грунтах. Единственный недостаток конструкции – высокая цена.

Создание и монтаж армирующего каркаса

Армирование ленточного монолитного фундамента выполняется в обязательном порядке. Металлические прутья, связанные в каркасы, позволяют повысить сопротивление конструкции нагрузкам и силам деформации.

Стержни армирующего каркаса:

  • Арматура рабочая – продольные стержни, которые берут на себя нагрузки на изгиб.
  • Хомуты – выполнены в формате горизонтальных поперечных прутов, которые связывают каркас.
  • Вертикальные хомуты – связывают прутья, которые находятся в различных плоскостях.

Армирование всех элементов и узлов конструкции монолитного ленточного фундамента выполняется с использованием прутьев класса А3 (А400) либо А240. В армокаркасе предусматривается 4/6 рабочих прутьев. По нормативам поперечное армирование выполняется с шагом в 30-60 сантиметров. Вяжут каркас проволокой сечением 0.6-1 миллиметр. Хорошо, если есть специальный крючок или пистолет.

Расчет арматуры по плану (армокаркас на 4 стержня):

  • Длина ленты множится на 4 – длина продольных стержней
  • Длина ленты делится на шаг между прутьями вертикальными, умножается на 4 – длина вертикальных прутьев
  • Сумма обоих значений выше – общая длина прутьев для каркаса
  • Длина стержня составляет 6 метров – поделив значение на 6, можно получить количество стержней
  • Добавить к получившемуся значению около 7-10%

Уже связанный арматурный каркас устанавливается в опалубку таким образом, чтобы металлические стержни нигде не касались ни дна траншеи, ни стенок опалубки (после заливки были полностью утоплены в толщу бетонной смеси).

Заливка ленты фундамента

Монолитные ленточные железобетонные фундаменты заливают бетоном класса прочности В17.5/В20, можно В25.

Правила заливки бетона в опалубку:

  • Заливка осуществляется послойно – толщина одного слоя составляет до 20 сантиметров
  • Все слои поочередно уплотняются специальным виброинструментом без касания арматурного каркаса
  • Пока не схватился залитый слой, по нему заливают следующий

Если заливка осуществляется из спецтранспорта, лучше использовать желоба – так доставка осуществляется проще, а раствор не падает с высоты (материал может расслоиться, падая с высоты в 150 сантиметров и более).

В зависимости от погоды, за бетоном нужно по-разному ухаживать. При заливке в сухую теплую погоду ленту нужно накрыть полиэтиленовой пленкой, чтобы не позволить влаге быстро испариться. Смачивание в данном случае не очень поможет из-за большой глубины бетона, поэтому важно правильно накрыть.

При температуре около +20С через 3 суток бетон возьмет до 50% прочности, через 5 суток можно снять опалубку. При температуре +10С нужно ждать до 14 дней, при +5С процесс схватывания останавливается и нужно либо прогреть бетон, либо утеплить опалубку.

Устройство подвала в доме с ленточным фундаментом

Вопрос о проектирование подвала актуален при глубине закладки монолитного ленточного фундамента больше 50 сантиметров. Проект будет дорогостоящим – существенно возрастает объем земляных работ, требуется больше бетона. Если будет укладываться монолитная плита внутри ленточного фундамента, придется привлечь спецтехнику.

Обычно подвал делают лишь под одним помещением здания (небольшим), лента становится стенами подвала. Она обязательно должна быть утеплена снаружи и внутри. Разрез подвала под строением с ленточным типом фундамента:

Пол подвального помещения заливают бетоном в опалубку с предварительно собранным армакаркасом. Толщина пола должна составлять минимум 30 сантиметров. Лучше всего арматурой пол привязать к ленте, сделав жесткую сцепку – тогда можно избежать просадки пола.

Монолитный ленточный фундамент – долговечное и надежное основание, которое можно выполнить самостоятельно. При условии верно произведенных расчетов и правильного чертежа, соблюдения технологии и подборе качественных материалов удастся создать прочную, стойкую к разным воздействиям конструкцию, которая прослужит много лет.

На сегодняшний день в качестве основания под жилые и промышленные сооружения достаточно часто применяется ленточный фундамент. Он достаточно прост в выполнении и не требует создания сложных чертежей. Кроме того, важно отметить, что самым главным преимуществом такого типа основания является доступная стоимость. Чертеж ленточного фундамента

Все, что нужно знать о ленточном фундаменте

Специалисты в строительной отрасли относят ленточный тип основания к монолитным основам, но только за исключением одного, но весьма значимого отличия – экономичности и доступности. Несмотря на то, что количество бетонного раствора, необходимого для проведения работ, снижается, фундамент не теряет своих прочностных характеристик и отличается особой степенью надежности. Сегодня его пр

Разбивка плана фундамента на местности

Разбивка плана фундамента на местности
Строительство любого фундамента на местности начинается с разбивки плана фундамента — это перенос чертежей с проектной документации на земельный участок с помощью обноски. Пятно застройки перед разбивкой необходимо подготовить.
Для подготовки выравнивают поверхность, срезают растительный слой, завозят и расставляют строительные материалы.

Начинают разбивку с определения крайних угловых точек габарита будущего дома. Как правило, дом на генплане привязан к красной линии застройки участка, межевого знака. От этой линии, ориентира, определяют параллельную ось фасада, две угловые точки, равные ширине дома. Точки временно фиксируют колышками.
Затем с помощью теодолита от одной из точек строят прямой угол и определяют вторую ось, где на ней разметив длину дома, также фиксируют третью точку колышком. При отсутствии этого геодезического прибора, из ровных деревянных реек сбивают угольник размеры сторон которого будут 3:4:5 и с помощью натянутого шнура задают угол. Также определяют и четвертую точку.
Для контроля временной  разбивки с помощью рулетки проверяют размер диагонали между забитыми колышками.
Теперь когда визуально видны размеры нашего фундамента, приступают к устройству обноски.
Обноску устраивают из вкопанных столбов, к которым на высоте 75-100 см от уровня планировки, прибивают горизонтальные доски на ребро. Столбы обноски относят на расстояние не менее 1,5 м от наружных граней будущих стен дома, чтобы при рытье котлована она не была разрушена.
Когда обноска готова приступают к детальной разбивке плана дома. Для этого, от одной обноски к противоположной, строго над первоначальными колышками, натягивают проволоку, шнур и получают периметр фундамента. Правильностью разбивки осей осуществляют замером диагоналей прямоугольника, которые должны быть равны. Когда диагонали не сходятся, просто попровляют направление одного из шнура. Положение шнура или проволоки на обносках фиксируют гвоздем. Подвесив в точках пересечения проволок отвес, получают точную точку пересечения оси угла дома и вбивают колышек.
После проверки правильности размеров осевых линий, можно начинать земляные работы и подготавливать траншеи под фундамент.
При разбивке фундамента нужно следить за тем, чтобы стены дома примыкали друг к другу строго под прямым углом. Такой контроль осуществляют замером диагоналей прямоугольника, которые должны быть одинаковы. Если диагонали разные, выполняют соответствующую корректировку в обноске здания. Если предусматривается выполнение перекрытия сборными железобетонными плитами, то расстояния между осями несущих стен должны соответствовать стандартным размерам пустотных панелей, которые могут быть 2680, 2980, 3520, 5980, 7180 мм. При этом следует учесть, что заделка плит в стены должна осуществляться на глубину не менее 120 мм. В двухэтажных зданиях раскладку плит выполняют с учетом проема под лестницу.

Проектирование оснований и фундаментов — Чертежи, 3D Модели, Проекты, Многоэтажные жилые дома

Кубанский Государственный Технологический Университет
Кафедра строительных конструкций
Курсовой проект по дисциплине «Основания и фундаменты»
на тему «Проектирование оснований и фундаментов»
Краснодар 2019

ПОЯСНИТЕЛЬНАЯ ЗАПИСКА, ГРУНТЫ, СБОР НАГРУЗОК, ЛЕНТОЧНЫЙ ФУНДАМЕНТ, СВАЙНЫЙ ФУНДАМЕНТ, НЕСУЩАЯ СПОСОБНОСТЬ, ОСАДКА.
Объект исследования: 9-этажный 36-квартирный жилой дом
Цели работы:
 анализ инженерно-геологических условий
 сбор нагрузок
 подбор ленточного и свайного фундаментов по заданному сече-нию.
Предмет исследования: основания и фундамент здания.
Основные конструкции и технико-экономические показатели: коли-чество этажей – 9, номер скважины – 4, нормативная глубина промерза-ния грунта – 1,1 м, нормативная снеговая нагрузка – 1,8 м, глубина под-вала – 2,3 м.
Содержание
Введение
1 Анализ инженерно-геологических условий
2 Расчёт нагрузок на фундамент здания
3 Проектирование ленточного фундамента
3.1 Подбор размеров подошвы фундамента
3.2 Проверка на внецентренное сжатие
3.3 Определение группы по несущей способности
3.4 Определение конечной осадки ленточного фундамента мелкого заложения методом послойного суммирования
4 Проектирование свайного фундамента
4.1 Выбор типа и размеров свай
4.2 Выбор типа и глубины заложения ростверка
4.3 Определение несущей способности сваи по грунту
4.4 Размещение свай и уточнение размеров ростверка
4.5 Проверка свайного фундамента по I ГПС
4.6 Расчет свайного фундамента по II ГПС
4.7 Осадка свайного фундамента
Заключение
Список использованных источников

Состав: ПОЯСНИТЕЛЬНАЯ ЗАПИСКА, ГРУНТЫ, СБОР НАГРУЗОК, ЛЕНТОЧНЫЙ ФУНДАМЕНТ, СВАЙНЫЙ ФУНДАМЕНТ, НЕСУЩАЯ СПОСОБНОСТЬ, ОСАДКА. Чертеж: Разрез 1-1 М1:100; инженерно-геологический разрез М1:100; разрез 2-2 ленточного фундамента М1:50; разрез 2-2 свайного фундамента М1:50; план фундаментов М1:100; Развертка по оси Г М1:100; спецификация

Софт: AutoCAD 18

чертежей фундамента | Чертежи планов фундаментов | Чертежи фундамента

Чертежи планов фундаментов Услуги, показывающие пороги, колонны, опоры, столбы и балки

Чертежи планов фундамента — один из основных чертежей строительных конструкций. Structural Draught India — это частная индийская фирма, предоставляющая на аутсорсинг чертежи фундаментов и услуги по проектированию фундаментов для клиентов по всему миру. Наши услуги по составлению чертежей плана фундамента представляют собой разрез фундамента чуть ниже верхней части чертежей фундамента, на которых показаны подоконники, колонны, опоры, стойки и балки, с указанием размера и частоты.От элементарных жилых пристроек до крупных промышленных предприятий в полевых условиях необходимы соответствующие рекомендации и специальные чертежи фундаментов. И для этого Structural Drafting Индия здесь для помощи и рекомендаций по требованиям к чертежам структурного проектирования. Мы твердо верим в отношения с клиентом, исходя из принципа честности и полной приверженности, что позволяет создавать долгосрочные партнерские отношения с клиентами по всему миру.

Строительное проектирование Индия имеет опыт работы в следующих областях фундаментных чертежей.
  • Чертеж плана фундамента со спецификациями опор и колонн
  • Чертежи свайного фундамента
  • Детальные чертежи жилого фундамента
  • Трехмерные чертежи плотного фундамента
  • Фасад
  • Стеновые секции и детали
  • План каркаса
  • Геометрический чертеж фундамента
  • Разрешительные чертежи со строительными нормами
  • Технические и рабочие чертежи
  • Реконструкция или ремонт
В Structural Draught India мы поможем вашей клиентуре с
  • Специальное программное обеспечение, предназначенное для повышения эффективности и точности более глубоких параметров фундамента и альтернативных вариантов мелкого фундамента с привлечением специализированных подрядчиков
  • Для комплексного проектирования и оценки мы предпочли специалистов-академиков
  • Проектирование подвала и котлована

В Structural Drafting India наши профессионалы, специалисты и дизайнеры никогда не сталкиваются с ограничениями по времени, потому что мы работаем для наших клиентов, чтобы уложиться в сроки.Наша рабочая сила работает для клиентов, не занимающихся структурным проектированием в Индии, следуя и рассматривая все инструкции и слова предостережения, изложенные и упомянутые клиентом. Иногда наши опытные дизайнеры имеют дело с наивными клиентами, которые недоумевают относительно своего дизайна и своих требований. В течение этого времени наши дизайнеры также выполняют работу консультантов и помогают клиентам с тем, что им нужно и как должна выполняться рабочая процедура?

Таким образом, клиенты, которые ищут опытных профессионалов, которые могут довольствоваться первоклассными услугами по составлению чертежей планов фундаментов, должны связаться с Structural Drafting India, потому что здесь мы воплощаем вашу мечту в жизнь.С 2007 года Structural Drafting India предоставляет профессиональные чертежи структурных планов фундаментов инженерам-строителям и архитекторам. Свяжитесь с нами или по электронной почте: [email protected] , чтобы получить более подробную информацию о наших недорогих услугах по составлению чертежей структурных планов фундамента и образцах.


Информация о строительстве на плане фундамента:

Терминология Safe & Sound Bridge

Safe & Sound Терминология моста Абатмент Подпорная стена, поддерживающая концы моста и, в целом, удерживающая или поддерживающая насыпь на подходе.Подход Часть моста, по которой проходит

Подробнее

симптомы неисправного фундамента

симптомы неисправного фундамента Как засуха влияет на фундамент вашего дома? Для многих техасских семей дом становится самым крупным вложением средств, а также семейным состоянием. Фундамент дома

Подробнее

9.3 Двусторонние плиты (Часть I)

9.3 Двусторонние плиты (Часть I) В этом разделе рассматриваются следующие темы. Введение Анализ и особенности проектирования при моделировании и анализе Распределение моментов по полосам 9.3.1 Введение Плиты

Подробнее

Ремонт фундамента Батон-Руж

Ремонт фундамента Батон-Руж 13822 Florida Blvd Bldg 3 Батон-Руж, Лос-Анджелес 70819 Ремонт фонда Батон-Руж предлагает услуги по исправлению осадки как фундаментов плит, так и фундаментов пирсов и балок

Подробнее

Выбор типа моста

Выбор типа моста Основным фактором при выборе типа моста в системе государственной помощи является первоначальная стоимость.Будущие расходы на техническое обслуживание, время строительства и местоположение учитываются при

Подробнее

РАЗДЕЛ 1 ОБЩИЕ ТРЕБОВАНИЯ

Страница 1 из 6 РАЗДЕЛ 1 ОБЩИЕ ТРЕБОВАНИЯ 1. ОБЪЕМ РАБОТ: ​​Работы, которые должны быть выполнены в соответствии с положениями этих документов и контракта, основанного на них, включают предоставление всех рабочих, оборудования, материалов,

Подробнее

Разработан и спроектирован для работы

История EARTH CONTACT PRODUCTS, L.L.C. — семейная компания, базирующаяся в Олате, штат Канзас. Эта компания была основана на запатентованной в США системе прокалывания стали четвертого поколения Дона Мэя, которая привела к созданию модели

Подробнее

ГЛАВА 2 ВЗЯТОЕ КОЛИЧЕСТВО

ГЛАВА 2 ОТБОР КОЛИЧЕСТВА Отбор количества является важной частью сметы затрат. Он должен быть максимально точным и должен основываться на всех доступных инженерных и проектных данных.Использование соответствующего

Подробнее

Жесткие и скрепленные рамы

Жесткие рамы Жесткие и смещенные рамы Жесткие рамы идентифицируются по отсутствию шарнирных соединений внутри рамы. Суставы жесткие и сопротивляются вращению. Они должны поддерживаться штифтами или фиксированными опорами.

Подробнее

СВАЙНЫЙ ФУНДАМЕНТ ФМ 5-134

ФУНДАМЕНТЫ НА 6 СВАЙ Раздел I.ГРУППОВОЕ ПОВЕДЕНИЕ 6-1. Групповое действие. Сваи наиболее эффективны при объединении в группы или кластеры. Объединение свай в группу усложняет анализ, так как характеристика

Подробнее

Руководство по дизайну BS8110

Руководство по проектированию согласно BS8110 Февраль 2010 г. 195 195 195 280 280 195 195 195 195 195 195 280 280 280 195 195 195 Команда специалистов LinkStudPSR Limited создала это всеобъемлющее Руководство по проектированию, чтобы помочь

Подробнее

CH.2 НАГРУЗКИ НА ЗДАНИЯ

CH. 2 НАГРУЗКИ НА ЗДАНИЯ ГРАВИТАЦИОННЫЕ НАГРУЗКИ Собственные нагрузки Вертикальные нагрузки из-за веса здания и любого постоянного оборудования. Постоянные нагрузки на элементы конструкции не могут быть легко определены. Подробнее

6 ПЕРЕОБОРУДОВАНИЕ ПОЧТОВЫХ ДОМОВ

Модернизация почтовых и причальных домиков 71 6 ПЕРЕОБОРУДОВАНИЕ ПОЧТОВЫХ И ПЕРВИЧНЫХ ДОМОВ Джеймсом Э.Рассел, П. 72 Переоборудование постов и причалов Модернизация постов и причалов 73 переоборудование постов и причалов Это

Подробнее

30 октября 2014 г. Мистер и миссис Дэниэл Вик 101 Саутвинд Коув Бентон, Арканзас. Отчет о результатах структурных исследований, Бентон, Арканзас, Уважаемый г-н.

117 S. Market St. Benton, AR 72015 * 501-315-2626 * Fax 501-315-0024 30 октября 2014 г. Г-н и г-жа Daniel Vick 101 Southwind Cove Benton, AR Re: Report of Findings, Benton, Arkansas , Дорогой.Вика: Это

Подробнее

РАЗДЕЛ 31 20 00 ДВИЖЕНИЕ ЗЕМЛИ

РАЗДЕЛ 31 20 00 ЧАСТЬ 1 — ОБЩЕЕ 1.01 ОПИСАНИЕ A. В этом разделе описываются требования к земляным работам, засыпке и планировке земляных работ на стоянке, новой лестнице выхода и согласно требованиям

Подробнее

Стабильность. Безопасность. Честность.

Стабильность.Безопасность. Честность. PN #MBHPT Foundation Supportworks предоставляет качественные винтовые сваи как для нового строительства, так и для модернизации. 288 Винтовая свайная система О фундаменте

Подробнее

Опалубка для бетона

ВАШИНГТОНСКИЙ УНИВЕРСИТЕТ ДЕПАРТАМЕНТ УПРАВЛЕНИЯ СТРОИТЕЛЬСТВОМ CM 420 ВРЕМЕННЫЕ КОНСТРУКЦИИ Зимний квартал 2007 г. Профессор Камран М. Немати Опалубка для бетонной горизонтальной опалубки и проектирование опалубки

Подробнее

ADT — Руководство по разработке — Упражнение 1

AutoCAD Architectural Desktop TM 2.0 — Руководство разработчика
УПРАЖНЕНИЕ 1
Создание плана основания и получение обзора того, как работает эта программа.

Пример упражнения из нашего Architectural Desktop 2.0 Руководство по развитию.
Чтобы получить полный набор, подпишитесь на одну из наших электронных книг.
Вы также можете получить это документ в формате PDF -> ADT2_EX_1.
И это только наш материал ADT 2, материал ADT 3 намного превосходит его.
1 Получение настройка для начала этого упражнения . 1-1ex План фундамента
В этом упражнении вы начнете с файла AutoCAD R14, который имеет внешнюю ссылку 2D-чертежа, пространство листа Макет, заголовок, граница и область просмотра установлены для печати 1/4 «= 1′-0». Это упражнение шаг за шагом проведет вас через процесс создания фундамента. Планирование в Architectural Desktop поверх существующего 2D-чертежа AutoCAD R14.Упражнение пытается представить как базовые, так и сложные элементы Architectural Desktop, чтобы студент может получить представление о том, как работает ADT.

Основное руководство этой серии содержит вспомогательную информацию и подробные объяснения того, почему были предприняты некоторые шаги в этом направлении. упражнение. Для получения дополнительной информации и более подробных материалов вернитесь к главное руководство.

В этом упражнении вы узнаете, как:

Создание нестандартной стены Стиль для периметра подпорной стенки.
Создайте собственный стиль стены для опор колонн.
Создайте Пространство и используйте его для бетонной плиты.
Создание структурной сетки
Автоматически Аннотировать сетку.
Автоматически Размер Сетка.
Используйте DesignCenter для добавления основных аннотаций.

Для выполнения этого упражнения:
Создайте Новый проект Папка на вашем компьютере.

Загрузите следующие файлы на свой новый папка проекта:

Загрузите Architectural Desktop 2.0 и откройте « ADT_ex_foundation.dwg ».

Чтобы помочь вам в Выполняя это упражнение, вы также получаете законченный вариант упражнения, можно открыть: «ADT_demo_foundation_finished.dwg». Никогда не помешает работать с то, что имеет то, что вы хотите; это не обман, это обучение.

На рисунке справа и сверху справа показано то, что вы получите, если вы открываете файл с выполненным упражнением.

2 Выполнение соответствующих настроек ADT для начала проекта из формата AutoCAD R14 План фундамента 2-1ex
С « ADT_ex_foundation.dwg » теперь открытое, вы должны обнаружить, что он содержит две Xref’s; один — базовый AutoCAD R14 (или старый) 2D-чертеж мезонина существующего здания, а другая внешняя ссылка project_titleblock, который был вставлен в пространство листа (теперь называется Layout — см. Вкладка 24×36 в файле чертежа).

Этот рисунок не был настроен для ADT, поэтому, хотя вы можете создавать объекты ADT в этом файле, они будут не обязательно подходящего размера или на правильных слоях.

1. От в раскрывающемся меню Desktop выберите Layer Management> и каскадно переходить к Layer Manager … (показано справа, верхняя). В диалоговом окне Layer Manager выберите Layer Key Styles кнопка (вторая слева).В диалоговом окне Layer Key Styles выберите Import / Export кнопку, чтобы открыть диалоговое окно Импорт / Экспорт. В диалоговом окне Импорт / Экспорт выберите в диалоговом окне Открыть … и в файле для импорта из диалоговом окне перейдите в папку текущего проекта, которую мы создали для этого упражнения (ту, которую вы загрузил файлы упражнений в). В папке текущего проекта найдите файл под названием « project_style_standards.dwg «и откройте его.

Вернувшись в диалоговое окно «Импорт / экспорт», вы должны увидеть имя внешнего файла « ARCHIdigm Example «. Highllight это имя файла и нажмите кнопку <<< Импортировать , чтобы перенести его в Текущий чертеж.

Закройте все оставшиеся диалоговые окна

2. В раскрывающемся меню Desktop выберите Drawing Настроить… и выберите вкладку «Слой».

Вкл. раскрывающийся список « Layer Key Style :», теперь вы должны увидеть Параметр « ARCHIdigm Example «. Выберите этот ключевой стиль слоя и нажмите кнопку Применить .

Теперь выберите вкладку Масштаб чертежа. Диалоговое окно настройки.

3. На вкладке Масштаб чертежа Диалоговое окно «Настройка » измените масштаб чертежа на 1/4 дюйма = 1′-0 «.

Вы можете проверить вкладку Units, чтобы посмотрим, хотите ли вы внести какие-либо изменения в личные предпочтения, но в основном у нас есть изменил самые важные функции для начала работы. Позже мы сможем поработать над некоторыми из элементы вкладки Display.

Суммирование:
Импортируя Layer Key, вы в основном учитесь использовать свой собственный стандарт. как вы хотите, чтобы ваши слои назывались и раскрашивались; плюс настройки для толщины линий и типы линий.Объекты ADT, которые вы теперь будете использовать в этом упражнении, должны только используйте восемь основных цветов из цветового индекса AutoCAD. Ключ слоя по умолчанию в ADT будет использовать многочисленные цвета из цветового индекса AutoCAD, часто создавая хаос в офисах где есть окончательный стандарт цвета.

Подробнее о диспетчере слоев и ключах слоев можно прочитать в Части 1 Руководство Architectural Desktop.

3 Разработка нестандартного стиля стены План фундамента 3-1ex
Теперь мы готовы начать процесс создания плана фундамента для этого примера проекта.Единственный проблема в том, что Architectural Desktop не имеет стиля стены, который соответствует потребностям этого конкретного проекта, поэтому нам нужно будет узнать, как создать стиль стены, который создает нужный нам тип стены.

С бетона подпорная стена немного сложнее простой прямоугольной формы, мы должны определить различные «Компоненты», из которых состоит наша стена.

В раскрывающемся меню Design выберите Walls. > и каскадом до стилей стен…

В диалоговом окне Стили стен выберите кнопку New … и введите New Name: для нашего пользовательского сохраняя стиль стены. В этом примере справа я использовал имя: « 6 ‘ подпорная стенка «. Вы можете использовать любое имя и любое размерные пропорции.

Нажмите кнопку OK , чтобы выйти из имени диалоговое окно.

На стене В диалоговом окне «Стили » выберите новый стиль стены, который мы только что создали, и выберите «Правка »… кнопку для активации диалогового окна Свойства стиля стены , изображенного на право.

На странице Свойства стилей стен в диалоговом окне выберите вкладку Components и обратите внимание, что у вас есть один компонент по умолчанию. Все стены должны иметь хотя бы один компонент, определяющий, как ширина стены (или, другими словами, насколько далеко друг от друга находятся двойные линии на виде сверху).

Подобрать по номеру « 1 » в столбце « Индекс ».

Имя: текстовое поле, в которое можно ввести имя для части (компонента) подпорной бетонной стены, которую мы хотим определить первый. На иллюстрации справа я использую название «stemwall» для верхняя часть стены из двух частей (как гигантская перевернутая Т).

Приоритет: текстовое поле можно указать большее число, чем 1, чтобы уменьшить эту стену в ранге «очистки», если она когда-либо столкнуться с другим типом стиля стены.Эта часть не критична именно для этого упражнения, но это то, о чем вы должны знать.

Смещение кромки: измените значения в диалоговом окне Edge Offset на очень простые и легкие для понимания система, сделав значение равным нулю (0). Это означает, что стенка ствола будет начерченный от нуля (число легко запомнить).

Ширина: измените это значение на ширине диалоговое окно на 8 дюймов (или любое другое значение, соответствующее вашим пожеланиям для части стены Вашей конкретной подпорной стенки).

Смещение верхней отметки: с этой стены если при рисовании просто подняться так высоко, как мы указали, мы должны указать, что мы не требуется любое смещение сверху: 0 « от Верх стены .

Смещение нижней отметки: , так как мы планирование на строительство бетонной подпорной стены, которая имеет основание или распространение опору мы не делаем нужно, чтобы часть стволовой стенки слилась с основанием.Итак, установите Bottom Elevation Сделайте смещение до толщины, равной толщине вашего бетонного основания (как обсуждалось ниже). На иллюстрации справа я показываю смещение высоты дна как 1 ‘. от снизу стены.

После изготовления изменения, описанные выше, для первого компонента стены, выбрать на Добавить и выполните те же действия, чтобы построить опорную часть вашего бетона. подпорная стена.

Индекс: 2

Наименование: опора

Приоритет: 20 (необязательно)

Смещение края … -1′-8 « Используйте это значение для смещения или выталкивания основания бетона. Это могло быть более или менее в зависимости от того, сколько вы хотите вокруг экстерьера здания.

Ширина … 6′-0 « Используйте это значение для фактической ширины основания. Обычная опора жилого периметра не была бы такой широкий, но так как это упражнение около подпорной стенки, он должен быть достаточно широк.

Смещение верхней отметки: 1′-0 « от Стена внизу. Поскольку сейчас мы работаем с основанием нашей стены, этот компонент должно быть ограничено, насколько высоко он пойдет. Установив верхнее значение 12 дюймов от Нижняя часть стены, толщина основания теперь ограничена 1 фута-0 дюймов.

Смещение отметки дна: 0 « от Стена внизу. Это то же самое, что и значение стволовой стенки, но только гарантирует нам, что эта стена будет начинаться на уровне земли или 0 оси Z.

После установки соответствующие значения для двух компонентов стены, как описано выше, вы можете перейти к элементы управления внешним видом для этой новой стены.

Выберите на дисплее Вкладка Props диалогового окна «Свойства стиля стены» и настройте раскрывающееся меню. в меню Plan (он уже должен быть установлен). На участке В столбце Source выберите и выделите источник Wall Style (не системный источник по умолчанию).Теперь выберите Attach Override … в нижней части вкладки Display Props и выберите Edit Display Реквизит … Кнопка .

В диалоговом окне Свойства объекта выберите Вкладка Слой / Цвет / Тип линии. Выберите и выделите Компонент с именем Под секущей плоскостью и установить уникальный цвет и тип линии для этого компонента. На иллюстрации к правильно, я установил цвет 3 — зеленый, а тип линии — пунктирный.Эти настройки составит основу бетонной подпорной стены имеет уникальный цвет и разбиться.

Вы можете выбрать и выделить Люк 1 (ствол) Компонент и установите самый светлый цвет, который вы используете для печати.

На Штриховка вкладка Entity Properties диалогового окна, выберите Pattern ряд для Люк 1 (ствол) и установите любой образец штриховки. можно использовать для бетона.На иллюстрации справа показано, что я использовал AR-CONC . и значение Масштаб / Интервал также должно быть установлено на 2 « +/-.

На вкладке Другое окна Свойства объекта в диалоговом окне измените текстовое поле Высота плоскости сечения: на высоту, которая совпадает с базовой толщины бетонной подпорной стены (я показать 12″ или 1′-0″ потому что именно такой толщины я сделал опору).

LEAVE A REPLY

Ваш адрес email не будет опубликован. Обязательные поля помечены *
