Что лучше плиты перекрытия ПК или ПБ?







1- машина чистки поддонов

2-машина раскладки проволоки арматурной

3-формовочная машина

4-машина резки плит

5-пакетировшик





Довольно часто нашими застройщиками, при строительстве стен коттеджей из купленных газобетонных блоков Ytong или Грас задается такой вопрос, а какими  пустотными  плитами  перекрытия лучше и надежнее сделать перекрытие перкрыть? Пустотными сборными железобетонными плитами  типа ПК или типа ПБ.

Что-бы ответить на этот вопрос надо понимать:

1-      Функциональное назначение плит перекрытия, а именно исходя из особенностей технологии их производства и конструирования. Поэтому надо знать допускаются ли в вашем проекте на строящимся  доме, коттедже  из газобетонных блоков Ytong или газобетонных блоков Грас в перекрытии прогибы или нет, если допускаются , то применение возможно любого типа перекрытия и ПК и ПБ, если прогиб исключен и не допускается, то в этом случае целесообразно применить пустотные плиты перекрытия типа ПБ, так как в силу их армирования предварительно напряженными струнами или канатами эти плиты имеют обратный отрицательный прогиб, который компенсируется при нагрузке от собственного веса и полезной нагрузке, исключая прогиб плиты. И соответственно при эксплуатации перекрытия в вашем коттедже или доме построенного из газобетонных блоков Ytong или Грас не будет видимых перепадов по кромкам плит, вызванных разными прогибами сборных железобетонных пустотных плит перекрытия.

2-      Надо также понимать допускаются ли в процессе эксплуатации вашего проекта жилого дома построенного из газобетонных блоков Итонг наличие трещин в перекрытии, если допускается, то применение плит ПК вполне возможно, если нет, то целесообразно при тех-же равных нагрузках применить плиты ПБ по той же причине, что указано в п.1. Наличие предварительного напряжения в сборной пустотной плите перекрытия положительно сказывается в увеличении ее трещиностойкости. Что безусловно сказывается и на долговечности этого перекрытия коттеджа.

3-      Ваш проект предусматривает продольное  опирание пустотной плиты на стену или защемления ее в стене?  Если да, то целесообразно применение пустотной плиты перекрытия ПК, если не предусматривает, то целесообразно применить пустотную плиту ПБ .Это связано с тем, что пустотные плиты перекрытия типа ПК имеют поперечное армирование, чего нет в пустотных плитах перекрытия типа ПБ.

Очень важно понимать, что когда стоит такой выбор , то лучше доверить этот выбор сделать проектировщику способного всесторонне оценить применение пустотной плиты перекрытия в ваих конкретных условиях.

Довольно часто у застройщика, заказчика возникает вопрос такого порядка. Вот каменные стены из керамического кирпича, керамзитовых блоков , бетонных блоков перекрывать сборными железобетонными плитами перекрытия П.К или П.Б. можно, а вот стены из газобетонных блоков, газобетона, пеноблоков, пенобетона Возможно? -ответ тот же да возможно, если данные блоки конструкционно -теплоизоляционные. Правдо надо иметь ввиду, что узел опирания пустотных плит перекрытия П.К. или П.Б. на стену из газобетонных блоков , пеноблоков несколько отличается от узла опирания пустотных плит перекрытия на теже стены коттеджей построенных из керамического кирпича, керамзитобетона, тяжелого бетона

В зависимости от нагрузки на плиты перекрытия, этажности дома коттеджа, прочности самих газобетонных блоков или пеноблоков применяют как правило три типа опорных узлов сборных железобетонных пустотных плит перекрытия на стены из газобетонных блоков:

1- опирание пустотной сборной железобетонной плиты перекрытия непосредственно на стену из газобетонного блока Ytong, Грас, Бонолит.

2- Опирание железобетонной пустотной плиты перекрытия на монолитной железобетонный пояс выполненный в специализированном U-образном блоке Ytong,блоке Грас, и Блоке Бонолит.

3-опирание плиты перекрытия на железобетонный  монолитный пояс шириной в толщу стены или части стены построенной из газобетонных блокв Бонолит, газоблоков Грас или газобетонных блоков Ytong.

Основное преимущество перекрытия коттеджей из пустотных плит перекрытия, не зависимо какие типы плиты перекрытия вы примените, плиты перекрытия типа ПК или плиты перекрытия типа ПБ-вы получите прочное , надежное, долговечное перекрытие коттеджа или дома. А цена  1м2 пустотной плиты перекрытия в смонтированном перекрытии коттеджа или дома, будет ниже примерно на 40% в сравнении с 1м2 монолитного  железобетонного  перекрытия дома или коттеджа.

На фотографии представлена линия безопалубного формования пустотоных плит типа П.Б.





ПК и ПБ: сравнительная характеристика

Несмотря на кризис, в нашей стране активно развивается строительный бизнес. Широко востребованы высококачественные материалы, в том числе пустотные плиты перекрытия. Изделия превосходно подходят для быстрого возведения конструкций. Выделяют

опалубочные плиты перекрытия (ПК), выполненные с использованием опалубки, а также экструдерные плиты перекрытия ПБ в их процессе производства не применяется опалубочная конструкция.

Технология производства плиты безопалубочного формования

Экструдерные плиты перекрытия ПБ изготавливаются методом беспрерывного безопалубного литья (маркировка ПБ означает плиты без опалубки). Изделия пропускаются через особую формировочную машину, которая равномерно «продавливает» пустоты с помощью пустотообразователей и экструдеров.

Протяженность плиты равна 200 метров, поэтому ее разрезают согласно различным вариациям.

Например, в ассортименте магазина строительных материалов «АктиВЕН» представлены модели с проектной шириной от 1 м до 20 м.

Разрезы выполняются согласно установленным требованиям с помощью лазерного резака. Координационная ширина плит имеет ширину от 270 мм до 1030 мм, от этих показателей зависит количество отверстий в изделии.

В продолжение темы производства нужно отметить, что изделия армируются стальными тросами. Используемая металлопроволока имеет небольшой размер сечения, его предварительно подвергают напряжению.

В результате этого эксплуатационная прочность плиты увеличивается. Диаметр троса используется с учетом толщины перекрытия: чем толще плита, тем больший диаметр используемого стального троса.

Поверхность готовых плит перекрытия, выполненных эструдерным методом, обрабатывается разглаживающим аппаратом. Это способствуют выравниванию плоскости изделий, предупреждает образование поверхностных трещин.



Экструдерные плиты относятся к строительной продукции нового поколения неслучайно. Изделия обладают внушительными достоинствами перед классическими образцами плит перекрытия:

• уменьшаются затраты на возведение фундамента;
• уменьшаются затраты при использовании спецтехники;
• в итоге увеличивается скорость строительства.

Технология производства опалубочных плит перекрытия

Процесс производства плит ПК основывается на технологии опалубочного формирования.

Бетонный раствор выливается в опалубочный поддон, в котором предварительно установлена металлическая арматура. Армоконструкцию накрывают и оставляют до окончательного затвердевания и набора прочности.

В перечень свойств плит перекрытия (ПК), используемых на строительном объекте, нужно отнести:
температурный баланс между этажами сохраняется без изменений;
• плиты перекрытия можно использовать в качестве несущих стен;


• изделия характеризуются водостойкостью, долговечностью, прочностью;
• материал пожароустойчивый, выдерживает большие нагрузки;
• большой ассортимент размерного ряда;
• небольшой вес в сравнении с монолитными плитами;
• полная изоляция каналов коммуникаций.

Сравнение ПК и ПБ

На первый взгляд может показаться, что особой разницы между плитами перекрытий ПК и ПБ нет. Поэтому потребителю важно изучить следующие особенности и характеристики железобетонных изделий:

1. Тип армирования:
плиты перекрытия ПК производятся с использованием обычной арматуры или преднапряженной. Если длина изделия не превышает 4 м, то применяется классический вариант металлической конструкции. Но свыше 4 м стальная решетка в обязательном порядке поддается предварительному напряжению. Это объясняется тем, что причина прогиба ПК больше, чем ПБ;
• применение напряженной металлического тросса вместо стальной арматуры в ПБ уменьшает вес плиты практически на 5-10%. Этот факт имеет особое значение при возведении высотных строений.

2. Параметры изделия. ПК изготавливают на основе готовой металлической сетки, в ней предусмотрены упоры на края. Выполнять обрезку изделий категорически запрещается, так как нарушается их несущая способность. Рекомендуется использовать плиты определенного размера. К слову сказать, с ПБ таких сложностей не возникает. Уже на конвейерной линии они подвергаются резке на заданную длину. Экструдерные плиты можно разрезать под различным углом и шагом (в плитах перекрытия шаг составляет только 10 см).

3. Пустоты. Наличие отверстий избавляет строителей от пробивания отверстий для коммуникации. Диаметр пустот в ПК варьируется от 114 до 203 мм (в зависимости от модели и толщины изделия). Диаметр отверстий в ПБ равен 60 мм. Ограничение параметров затрудняет пробивание пустот (важно не повредить металлическую проволоку). Тем не менее, в ПБ возможно пробивание дополнительных отверстий без ущерба для строения.

4. Поверхность. Технология шлифования ПБ не требует выравнивания поверхности после установки (как в случае с обычными плитами ПБ).

ПК и ПБ: сравнительная характеристика

5 (100%) 1 vote[s]

Взаимозаменяемость пустотных плит перекрытий ПК и ПБ

По проекту стоит плита перекрытия ПК, но бригадир предлагает уложить ПБ. Насколько они взаимозаменяемы, можно ли их использовать? Дом из инси-блока, двухэтажный.



Отвечает специалист компании «ССБ»:

Для начала необходимо отметить, что такие вопросы решаются на уровне проектного отдела (для того они и существуют), но никак не ответов на сайте.

Теперь по технической части. Эти плиты хоть и серьёзно отличаются по технологии производства, однако по своему назначению они идентичны. Плиты перекрытий работают на изгиб, поэтому их изготавливают из предварительно напряжённого бетона. В таких плитах нельзя нарушать целостность несущей арматуры.

Несущая арматура — это продольные арматурные прутки, расположенные в нижней части плиты (есть ещё конструкционная арматура, которая поддерживает каркас от сдвига в процессе изготовления).

Многопустотные плиты перекрытий относятся к балочному типу, то есть при укладке они должны опираться торцевыми сторонами. Хотя плиту типа ПК и допустимо опирать длинной стороной, на глубину до 50 мм. Плита ПБ никакой боковой опоры иметь не должна. Тем более плиты не могут зажиматься внутри несущей стены.

Плиты ПК заливаются в опалубке со стандартным шагом кратным 300 мм. Плита ПБ производится непрерывным способом, эта технология современнее. За счёт этого длина плиты может быть любая начиная с 1,8 м и до 9 м с шагом, кратным 10 см. Геометрия и качество лицевых поверхностей плит ПБ также намного лучше, поскольку они обрабатываются специальной разглаживающей машиной.

Использование пустотелых бетонных плит позволяет снизить вес строительных конструкций. Внутренние полости плит хорошо гасят вибрации, за счёт чего межэтажные перекрытия отличаются хорошими звукоизоляционными свойствами. Также важным качеством плит перекрытия является огнестойкость и влагостойкость (актуально для помещений с повышенной влажностью). Плиты дают возможность вести строительство высокими темпами без ущерба качеству и надёжности всего сооружения. Таким образом, бетонная плита перекрытия является практичным конструкционным элементом.

Неудобство может быть только в одном. При необходимости пробить отверстия под прохождение внутридомовых коммуникаций, плита ПК не доставляет особых проблем. Ведь стандартный диаметр трубы канализационного стояка 100 мм, а диаметр пустот в плите 159 мм. В ПБ пустот больше, причём они не круглые, а вытянутые и их горизонтальный размер 60 мм.

Таким образом, чтобы пробить отверстие под стояк, необходимо перерубить ребро. В условиях частного малоэтажного строительства сколь-либо существенного ослабления конструкции перекрытий обычно не происходит, поэтому считается, что разницы в использовании этих плит в загородном строительстве нет никакой. Можно использовать хоть ПК, хоть ПБ.

Рязанов Андрей Викторович, «Строительное справочное бюро»



Плиты перекрытия ПБ чем отличаются от ПК

Плиты перекрытия. Отличия плит ПБ от ПК

Полезная информация

Планируя строительство дома необходимо тщательно просчитать стоимость и целесообразность применения всех материалов. У непрофессиональных строителей часто возникает вопрос, какие лучше использовать плиты перекрытия – ПК или ПБ. Для того чтобы осуществить осознанный выбор, необходимо разобраться, в чем состоят отличия плит ПБ и ПК. Как обычно, все технические характеристики закладываются еще на стадии производства.

Способ производства плит перекрытий

В плитах ПК используется железобетон классом В15 и выше. Армирование производится стальной предварительно напряженной арматурой. Обычно для армирования используются две сетки (вверху ВР-I 3-4 мм диаметром, а внизу усиленная из арматуры 8-12 мм класса АIII), но если длина плиты планируется более 4,2 метра, то необходимо проводить еще и преднапряжение армирующих элементов. Также для придания прочности для больших габаритов используются арматурные прутки АтV. Для качественного закрепления всех армирующих элементов используется опалубка в виде металлических форм, в которые заливается бетонная смесь.

Для производства плит ПБ применяется бетон более высоких марок. Например, на заводе нашей компании «Промстройдеталь» используется бетонная смесь марки Б30. Для армирования мы применяем преднапряженную проволоку из более прочных, дорогих металлических сплавов. Она гарантирует изделиям надежность и долговечность. Но в то же время увеличивается и вес готового изделия – так, плита ПБ в среднем на 6% тяжелее плиты ПК.

Использование высокотехнологичного оборудования «ТЕХНОСПАН» позволяет создавать идеальную геометрию плит компании «Промстройдеталь». Более подробно ознакомиться с методом производства плит ПБ Вы можете, посмотрев видео, либо перейдя по ссылке «Производство плит перекрытий».

Отличительные черты плит ПБ и ПК

Взглянув на особенности производства, можно оценить, чем плиты перекрытия ПБ выгодно отличаются от ПК:

  • Использование одного вида проволоки и её более компактное расположение облегчает и ускоряет производство;
  • Бетон более высоких марок позволяет увеличить прочность изделия;
  • Более эргономичное расположение армирующих элементов позволяет значительно ускорить производство, а значит Вы можете заказать плиты именно под свои нужды и получить их в кратчайшие сроки.
  • Плиты перекрытия ПБ можно нарезать с любым необходимым шагом в 10 сантиметров, в то время как длина плит ПК задается наличием форм определенного размера у производителя.

Плиты ПК и ПБ: разница в применении

Технологические особенности производства позволяют понять, какие плиты перекрытия – ПК или ПБ – лучше применить в Вашем случае. При строительстве относительно небольшого частного дома разница между плитами ПК и ПБ становится решающей. Выбирая ПБ, вы получаете следующие неоспоримые преимущества:

  • Заказ плит любых необходимых габаритов;
  • Наличие скрытых монтажных петель для более ровной состыковки плит;
  • Возможность создания косых срезов до 45°, которые необходимы, например, для перекрытия эркеров;
  • Одинаковое предварительное натяжение на плитах всех габаритов;
  • Более ровную поверхность готового изделия за счет технологии производства без опалубки.

Таким образом, сегодня вопрос выбора между плитами перекрытия ПК или ПБ для частного, а особенно загородного, строительства практически не стоит. Имеющиеся отличия плит перекрытия ПК и ПБ обусловлены техническими условиями производства. Так, ПК – более старый вариант, преимущества которого ограничены самой технологией, а ПБ – вариант современный, более привлекательный по скорости производства, конечным характеристикам и функциональности.

В чем отличие плиты ПБ от ПК?

При возведении многоэтажных строений железобетонные плиты используются в качестве перекрытия между этажами. Ответственные в таком деле люди постоянно стоят перед выбором между плитами ПК и ПБ. С первого взгляда изделия совершенно идентичны друг другу, но человек с опытом легко найдёт различия. В нашей статье мы поможем новичкам понять разницу между перекрытиями.

Визуальные различия

Как уже упоминалось, опытный человек сможет без проблем найти отличия плит ПБ и ПК — для этого необходимо внимательно осмотреть изделия. За счёт специальной обработки, которая выполняется на марке ПБ, поверхность выполнена очень ровной, аккуратной, отсутствуют трещины. А вот ПК является её противоположностью — такая плита имеет аналогичную форму, но отличается более грубым изготовлением.

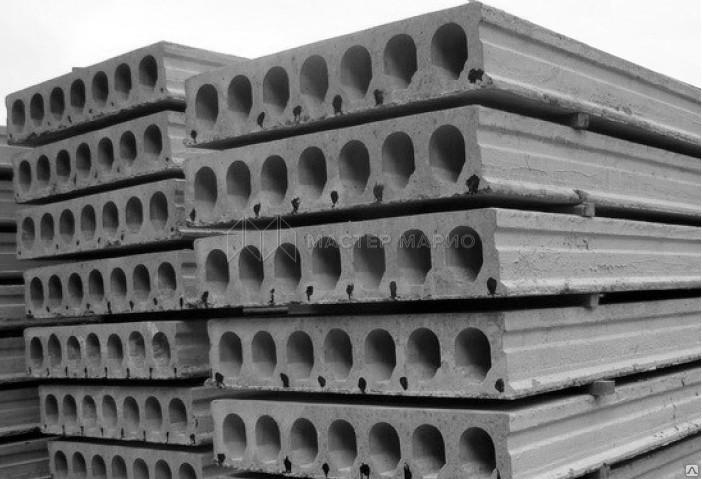

Помимо этого, изделия можно различить по непосредственной форме полостей, как можно увидеть на фото. Плиты ПК и ПБ по своему внешнему виду можно спутать с конструкцией ПНО, однако, она имеет существенные отличия, одним из которых является меньшая толщина.

Техническая разница между изделиями

Помимо визуального различия, есть ещё и техническая разница между плитами, что уже намного важнее при строительных работах, поэтому данным показателям следует уделять особое внимание. Например, марку ПК оборудуют напряжённой поперечной, а также она имеет продольную арматуру. При этом в изделии предусмотрены пустоты, которые используются для прокладки трубопровода и прочих коммуникаций; в плитах ПБ, в свою очередь, необходимо нарушать целостность конструкции, а именно ломать рёбра.

Помимо этого, стоит добавить, что данные пустоты играют роль дополнительной звуко- и теплоизоляции, а также надёжно защищают от возможной вибрации. Когда необходимо придать перекрытию большую надёжность,

ПК плита может быть наполнена бетоном при непосредственном монтаже.

Перекрытие этажей марки ПБ изготавливается по усовершенствованной технологии, в отличие от предыдущего изделия — по этой причине на поверхности полностью отсутствуют трещины, образующиеся посредством поверхностного натяжения. Данная марка не имеет поперечного армирования. Также стоит отметить, что, невзирая на видимые сходства двух марок между собой, плита ПБ обладает рядом ключевых характеристик, которые стоит учесть при выборе.

Наличие продольной арматуры при изготовлении даёт возможность разрезать изделие так, как необходимо: вдоль, поперёк, косо, под 45-градусным углом — не имеет значения, каков размер изделия, её можно отрезать по-всякому, без вреда плите. Таким образом, эта марка будет отличным выбором для нестандартных решений при строительстве, что на сегодняшний день очень важно.

Добавим, что особенности перекрытия позволяют выдерживать под собой большие нагрузки.

Стоит уделить внимание тому, что инновационные способы производства при изготовлении плиты для перекрытия этажей марки ПБ дают больше возможностей. Например, непосредственная длина может быть заданной, следовательно, у человека появляется возможность приобрести конструкцию размером от 1.8 до 9 метров.

Заключительным этапом при изготовлении становится разглаживание поверхности специальной машиной, посредством чего внешний вид приобретает большую эстетичность.

Отсутствие трещин от напряжения станет отличным дополнением к предыдущему фактору.

Ещё одним отличием становится снижение веса конструкции ПБ на 5% – такого результата удалось достичь посредством применения беспалубного метода изготовления. Как уже упоминалось выше, возможность распиливать плиты как угодно делает их отличным выбором для перекрытия эркеров.

Достоинства перекрытий

Перед выбором той или иной марки, стоит разобрать, в чём заключается преимущество покупки. Для этого предлагаем кратко рассмотреть все достоинства.

Конструкции с маркировкой ПК имеют следующие преимущества:

  • отлично подходит для быстрого строительства за счёт небольших сроков изготовления — до 14 суток — однако, это повышает цену на продукцию;
  • изделие может быть использовано в строениях любого типа;
  • плита имеет внутри напряжённые либо стандартные виды стальных прутьев;
  • за счёт особенностей изготовления удаётся значительно снижать вибрации и защищать помещение от посторонних звуков, сохранять тёплую атмосферу;
  • конструкции присвоена третья группа устойчивости к возникновению трещин;
  • невосприимчива к влаге;
  • может выдерживать высокие температуры;
  • конструкция оборудуется специальными проушинами, облегчающими монтажные работы и снижающими вес помещения — это является существенным отличием от плит марки ПБ, которые, в свою очередь, не имеют строповочных элементов.

Так же, как и у вышеописанной конструкции, беспалубная продукция имеет ряд своих достоинств, которые необходимо учитывать при непосредственном выборе.

  • Внешне качество изделия намного лучше за счёт гладкой поверхности. Это достигается с использованием специальных машин, не прекращающих свою работу, что придаёт конструкции более эстетичный внешний вид.
  • Плита ПБ имеет чёткие геометрические размеры при изготовлении, что в итоге позволяет достичь идеальной формы. Монтажные работы становятся намного проще.
  • Производство с использованием инновационных технологий с применением в конструкции тросового армирования, в результате чего полностью исключается поверхностное натяжение, которое провоцирует возникновение трещин на поверхности.
  • Возможность задавать необходимую форму — 2, 6 метров — в общем, тот размер, который вам необходим. При этом не стоит беспокоиться об ошибках измерения, так как изделие изготавливается с точностью до 0,1 метра.
  • Возможность выдерживать огромные нагрузки, посредством расширения диапазона, зависящего от размера плиты.
  • Плита имеет внутри изделие предварительного усиления, независимо от своих размеров.
  • Допускается возможность формирования торца под необходимым застройщику углом.
  • Нетрудное формирование отверстий внутри перекрытия.

Какую плиту лучше выбрать

Анализируя всю информацию выше, можно сделать вывод, что плиты ПК больше всего подходят для жилых строений. Прокладывать трубы и различные коммуникации в них легче. Помимо этого, в жилом доме важно сокращение расходов на отопление, чем может похвастаться эта марка перекрытия.

А вот конструкции ПБ будут отличным выбором при нестандартных решениях. Как правило, это общественные места, но они могут быть использованы и в жилых помещениях — всё зависит от проекта. Сказать, какая из них лучше, однозначно нельзя.

Именно особенности будущей постройки будут влиять на конечный выбор.

О том, как выполняется монтаж плит перекрытия, вы можете узнать из следующего видео.

Плиты перекрытия ПБ и ПК: отличия

Плиты перекрытия ПБ и ПК: отличия

© ООО «СтройПартнер» 2009-2018

Адрес: 119071 , г. Москва , 2-й Донской проезд, д. 4 стр. 1

Сооружение перекрытия – один из важнейших этапов строительства здания. К числу универсальных материалов, использующихся при устройстве горизонтальных несущих конструкций в зданиях жилого и общественного назначения, являются многопустотные плиты перекрытия ПК и ПБ, отличия которых мы и рассмотрим в нашей статье.

Особенности производства плит с маркировкой ПК и ПБ

Железобетонные изделия серий ПБ и ПК относятся к категории пустотных плит перекрытия. Технологические пустоты в их конструкции расположены по всей длине, что обеспечивает небольшой вес по сравнению с монолитными перекрытиями, позволяет незначительно улучшить звуко- и теплоизоляционные характеристики.

Основное отличие плит ПК и ПБ заключается в их технологии изготовления:

  • ПК – изготовляются по старому методу опалубочного формования.

Фото 1. Производство изделий марки ПК

ПБ – производятся по новой технологии безопалубочного непрерывного формования.

Фото 2. Изготовление плит марки ПБ методом непрерывного формования

ЖБИ серии ПК производятся из бетона марки М200-М400. Для армирования применяется арматура класса АIII. В изделиях длиной более 4,2 м используются преднапряженные армирующие элементы. Формование осуществляется в металлической опалубке с последующим уплотнением бетона с помощью специального вибрационного оборудования.

Детальнее технология производства рассмотрена в следующем видео:

Плиты перекрытия ПБ изготовляются с применением бетона более высоких марок прочности – М400-М500. Для армирования изделий любой длины используется преднапряженная арматура. Предварительное напряжение сжатых и растянутых зон позволяет минимизировать свободный прогиб ЖБИ этого типа и увеличить их стойкость к трещинообразованию по сравнению с ПК.

Техника изготовления рассмотрена в представленном ниже видеоматериале:

Чтобы окончательно определиться с вопросом о том, какие выбрать плиты перекрытия – ПК или ПБ, нужно рассмотреть и другие их особенности – основные технические характеристики, геометрические параметры и конструктивные отличия.

Технические характеристики плит маркировки ПБ и ПК

Одной из основных технико-эксплуатационных характеристик плит перекрытия является их несущая способность. Данный параметр определяет предельную нагрузку, превышение которой ведет к деформации и нарушению целостности конструкций.

Железобетонные изделия ПК выпускаются со стандартной несущей способностью 800 кг/м2. Гораздо реже можно встретить продукцию с предельной нагрузкой 1250 кг/м2. Плиты ПБ производятся в более широком ассортименте по несущей способности – от 30 до 1600 кг/м2, но тем не менее, стандартной несущей способностью является 800кг/м2.

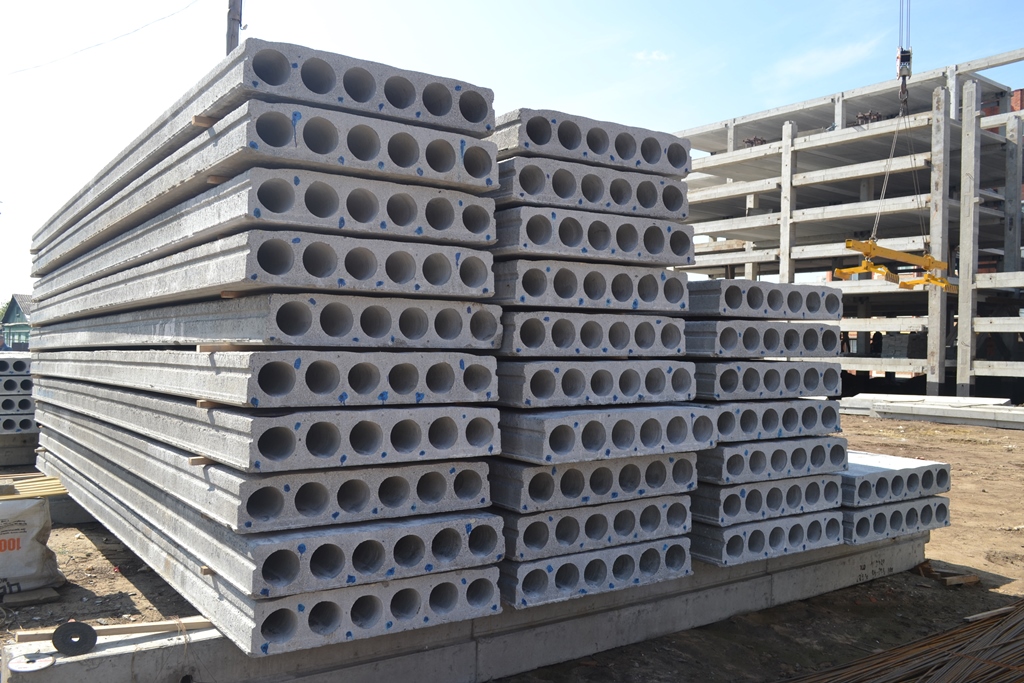

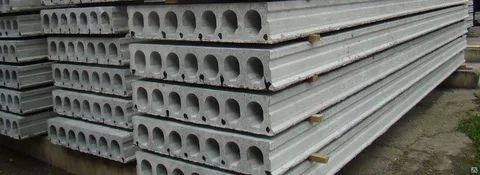

Фото 3. Внешний вид изделий ПК

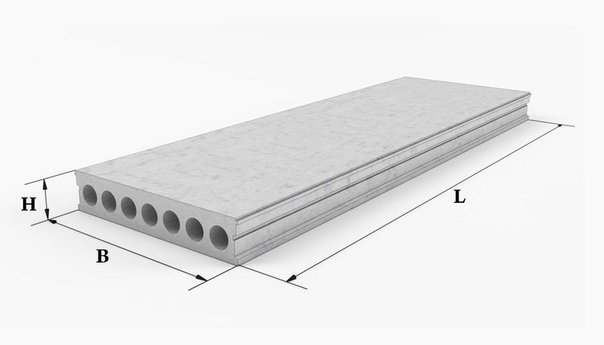

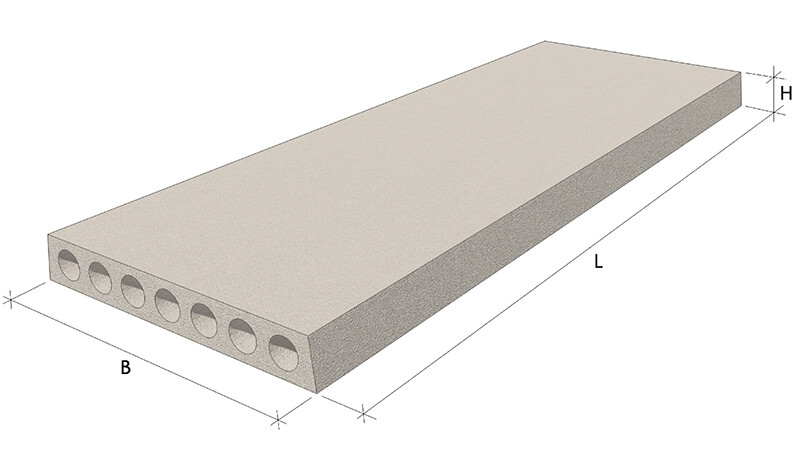

Геометрические параметры ЖБИ, изготовленных опалубочным и безопалубочным методами:

  • Максимальная длина – у ПБ составляет 10,8 м, у ПК 7,2 м.
  • Ширина – 1, 1,2 и 1,5 м. Конструкции ПК могут иметь ширину 1,8 м, но широкого распространения не нашли из-за большого веса, поэтому встречаются очень редко.
  • Толщина – стандартная 220 мм.
  • Вес – здесь преимущество на стороне конструкций типа ПК, которые примерно на 4-6 % легче, чем ПБ. Это обусловлено в основном размерами и формой технологических пустот.
  • Качество поверхности – плиты ПБ отличаются гладкой поверхностью с минимальным количеством дефектов, что позволяет сэкономить на отделочных работах (за счет нанесения более тонкого слоя стяжки). ПК формуются в металлических опалубках, поэтому качество поверхности существенно ниже.

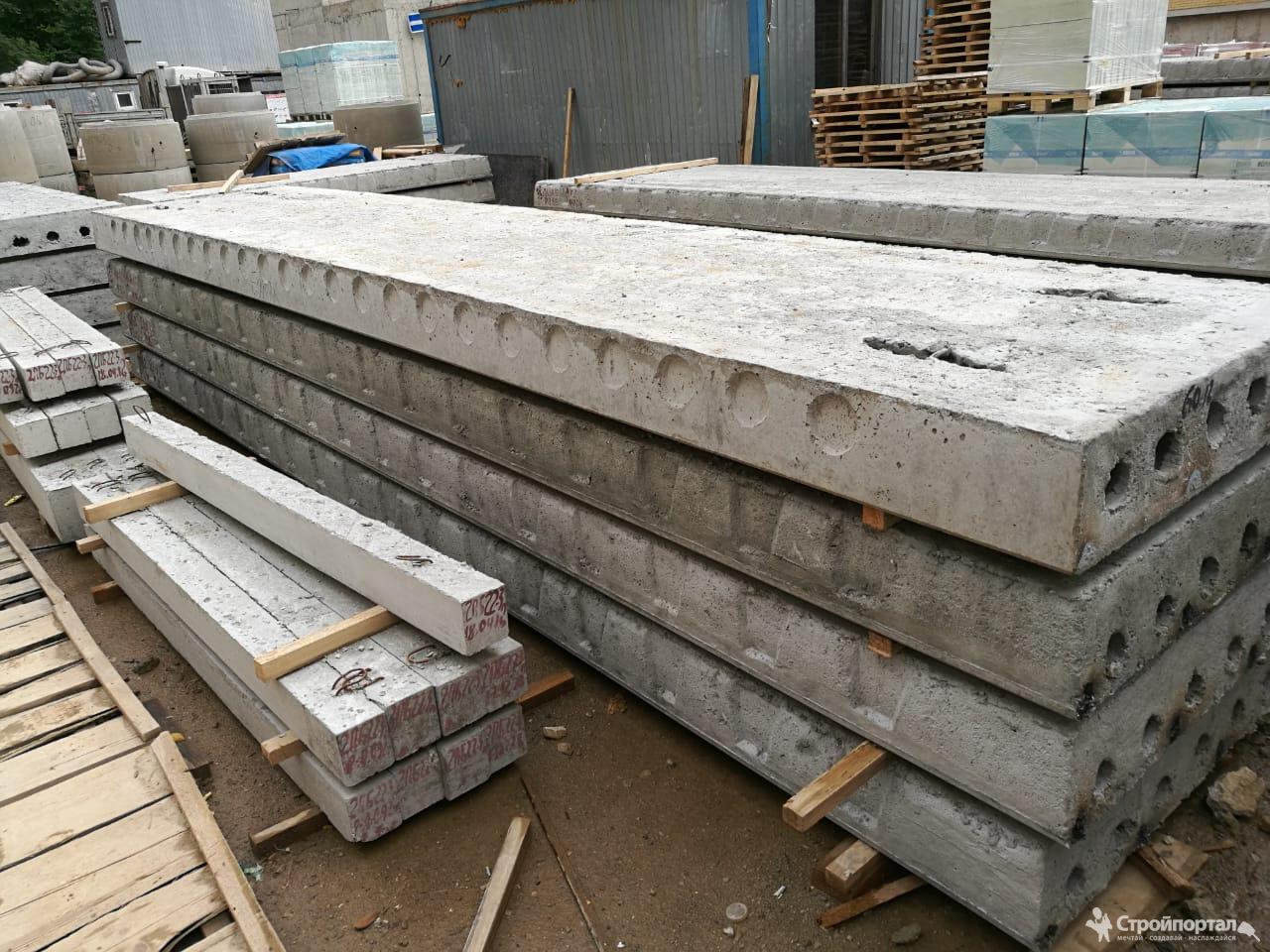

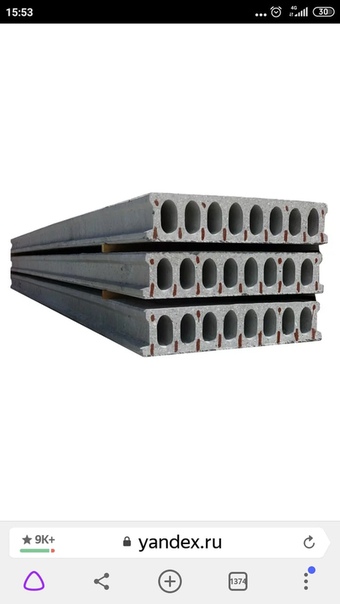

Фото 4. Внешний вид плит ПБ

Также изделия ПБ характеризуются более качественной геометрией, что достигается благодаря современной технологии непрерывного формования.

Отличительные особенности плит марки ПК

Пустотелые плиты опалубочного формования характеризуются следующими конструктивными особенностями, которые отличают их от изделий ПБ:

  • Большой диаметр продольных технологических пустот – в зависимости от разновидности может составлять 149 и 160 мм. Это позволяет прокладывать по ним инженерные коммуникации – например, канализационные стояки, стандартное сечение которых обычно не превышает 100 мм.
  • Наличие монтажных петель – обеспечивают легкое перемещение ЖБИ при транспортировке и укладке.

Преимущества безопалубочных плит перекрытия

Железобетонные изделия ПБ обладают большим количеством преимуществ:

  • Минимальные допуски – обеспечивают идеально точные геометрические размеры, что облегчает монтажные работы.
  • Широкий выбор типоразмеров – резка выполняется после формования, поэтому плиты выпускаются длиной от 1,6 до 10,8 м с шагом 100 мм.
  • Возможность резки торцевой части под любым углом.
  • Отсутствие армирующей сетки в конструкции – позволяет проще и быстрее формировать каналы под инженерные коммуникации.

Фото 5. Перекрытия из плит ПБ

Отсутствие монтажных скоб в конструкции безопалубочных плит вызывает необходимость использовать специальные такелажные приспособления для погрузки, выгрузки и монтажа.

Сравнение монтажа плит ПК и ПБ

Существенных отличий в технологии монтажа опалубочных и безопалубочных плит перекрытия нет. Глубина опирания на несущие стены составляет в пределах 100-150 мм в зависимости от материала стеновых конструкций, укладка производится на слой раствора толщиной 20-30 мм, зазоры между уложенными элементами заполняются цементно-песчаной смесь или бетоном.

Но некоторые отличительные аспекты при монтаже изделий ПБ и ПК все же имеются:

  • Безопалубочные ЖБИ опираются только на 2 короткие стороны, что обусловлено их конструктивными особенностями. Опалубочные выпускаются нескольких видов с возможностью опирания на 2 (ПК), 3 (ПКТ) и 4 (ПКК) стороны.

Фото 6. Процесс укладки изделий ПК

Перемещение изделий опалубочного формования осуществляется за монтажные скобы, плит ПБ – с помощью специализированных такелажных приспособлений.

Фото 7. Монтаж плит ПБ

Перечень основных отличий плит ПК от ПБ

Чтобы вам было удобнее сравнить, чем отличаются плиты перекрытия ПК и ПБ, все конструктивные отличия сведены в общую таблицу.

Таблица 1. Сравнительные характеристики железобетонных плит марок ПБ и ПК

Хозяин в доме

Строим дом своими руками

Плиты перекрытия ПК. Как правильно выбирать и раскладывать?

При строительстве любого дома, встаёт вопрос выбора материала перекрытия. Чаще всего выбирают деревянные или железобетонные. Что касается последних, то такие перекрытия намного прочнее, долговечнее и, что немаловажно, монтируются в короткие сроки. Если Вы остановили свой выбор на жлезобетонных перекрытиях, то следует немного разобраться в этой теме. Прежде всего, следует иметь ввиду, что существует два основных типа перекрытия: монолитное и плитное, с использованием плиты перекрытия ПК и ПБ.

Виды железобетонных перекрытий

Монолитное перекрытие потребует большего количества времени. Это связано с технологическим процессом: сначала необходимо подготовить опалубку, затем связать арматуру и только потом залить бетон. Но и, естественно, выждать некоторое время, чтобы бетон затвердел.
Перекрытие плитами происходит намного быстрее. Заранее, ещё на стадии проектирования, в эскизе, плиты необходимо разложить. Тем самым, рассчитать количество и соответствующий размер плит. Далее, Вы заказываете материал на заводе. Желательно, сразу после доставки разложить плиты. Для этого нанимаете грамотных рабочих (которые выполнят свою работу с учётом всех строительных норм) и спецтехнику. Раскладка происходит, буквально, за считанные часы.

Марки плит перекрытия

Чтобы грамотно подобрать железобетонные перекрытия следует немного подробнее о них узнать. Плиты перекрытия имеют две основные стандартные марки, принципиально отличающиеся технологией изготовления (не считая ПНО, это, так называемые, облегчённые плиты, они более тонкие и редко применяются в частном домостроении):

  1. ПК — плиты круглопустотные. Изготавливаются на производстве, в опалубку специальной формы, соответствующей длине готовой плиты, на связанную арматуру заливается бетон.
  2. ПБ — плиты безопалубочного изготовления. Используется немного другая технология производства. На всю территорию огромного цеха натягиваются канаты (арматура), заливается бетон. И потом нарезаются плиты соответствующего размера.

Заводская маркировка

Чтобы не ошибиться при заказе на заводе плит перекрытия, нужно уметь расшифровывать маркировку. Технологию изготовления, размеры, характеристики плиты перекрытия можно выяснить по её маркировке. Как известно, плита имеет длину и ширину. Стандартная длина плит от двух до девяти метров, выпускается с шагом 100 мм. Ширина плит перекрытия нормируется и бывает 1,2 м или 1,5 м. Иногда выпускаются плиты шириной 1 метр. Можно также заказать плиты ненормированной ширины, на своё усмотрение. Однако, изготовление нестандартных плит по индивидуальному заказу, естественно, будет стоить намного дороже.

Есть ещё один важный показатель, который входит в маркировку. Это нагрузка, которую в состоянии выдержать данная плита перекрытия. К примеру, расшифруем маркировку 1ПК 46-15-8

  • 1ПК или 2ПК — цифры перед буквами ПК (плита круглопустотная, изготовленная по технологии опалубочного формования). Кстати, такие полые отверстия не только облегчают железобетонную конструкцию, но и позволяют улучшить тепловые и шумоизоляционные свойства будущего строения.
  • 46 -длина плиты, 46 дм или 4,6 м
  • 15 — ширина плиты, 15 дм или 1,5 м
  • 8 — нагрузка, предельно-допустимая, 8 кПа или 800 кг/кв. м

Как правильно разложить плиты перекрытия ПК?

Предположим, что Вы уже определились с маркой плиты прекрытия ПК. Заказали на заводе железобетонных изделий подходящие под Ваш проект плиты, соответствующего размера. Осталось грамотно разложить доставленные материалы. Чтобы не допустить ошибок при раскладке, упомянем некоторые стандарты строительных норм.

Положить плиту на всю толщину стены считается грубой ошибкой!

Стандартные размеры опирания пустотных плит:

  • на кирпичную стену: 110-120 мм
  • на бетон и металл: 90-120 мм
  • на блоки: не менее 150 мм, но не более 250 м

Максимальное опирание плиты по боковой стороне (боковое опирание): 50 мм и Важно! только в нижней части плиты, где расположена арматура. Важно! Опирать плиты допускается только по двум сторонам! Если опереть плиту на три стены, то в центре плита может треснуть. Так ка плита, это балка и нагрузка арматуры рассчитана на опирание по двум сторонам.

Выбираем: дёшево или качеcтвенно?

Выбирая стройматериалы, в частности, железобетонные изделия, можно, конечно, сэкономить пару тысяч, приобретая плиты перекрытия у кустарного производителя. Но следует понимать, что только заводское производство гарантирует соблюдение технологического процесса. Начиная от качественного бетона, ведь бетоноведение, это целая наука, с соблюдением пропорций, технологии заливки и сушки (а на больших производствах ещё и отпаривания). Важную роль играет также металл, из которого выполнена внутренняя арматурная связка плиты перекрытия. Марка стали должна соответствовать определённым характеристикам, чтобы выдерживать заявленную нагрузку. Из этого следует, что только грамотный специалист-технолог на крупном, проверенном времени, заводе может проконтролитровать всю технологическую цепочку, соблюдая все стандарты. Поэтому, если Вы хотите получить отличный материал, изготовленный по ГОСТу, с ровной поверхностью, из качественного бетона, выбирайте плиты перекрытия, выполненные в заводских условиях на современном оборудовании. Это позволит Вам избежать дополнительных вложений при дальнейшем строительстве Вашего дома. И помните: Скупой платит дважды!

Что лучще плита ПК или ПБ

Приглашаем учиться к нам в “школу строительства”

Школа строительства на моем канале в ютубе

Внимание заказчиков -постоянно действующие акции по снижению цены блоков смотреть здесь

Проект ландшафтного дизайна вашего участка можете заказать нам.

Малоэтажные проекты любой сложности с расчетом фундаментов на основании ИГИ делаем МЫ. Цены разумные.

Что лучше плиты перекрытия ПК или ПБ?

1- машина чистки поддонов

2-машина раскладки проволоки арматурной

3-формовочная машина

4-машина резки плит

5-пакетировшик

Довольно часто нашими застройщиками, при строительстве стен коттеджей из купленных газобетонных блоков Ytong или Грас задается такой вопрос, а какими пустотными плитами перекрытия лучше и надежнее сделать перекрытие перкрыть? Пустотными сборными железобетонными плитами типа ПК или типа ПБ.

Что-бы ответить на этот вопрос надо понимать:

1- Функциональное назначение плит перекрытия, а именно исходя из особенностей технологии их производства и конструирования. Поэтому надо знать допускаются ли в вашем проекте на строящимся доме, коттедже из газобетонных блоков Ytong или газобетонных блоков Грас в перекрытии прогибы или нет, если допускаются , то применение возможно любого типа перекрытия и ПК и ПБ, если прогиб исключен и не допускается, то в этом случае целесообразно применить пустотные плиты перекрытия типа ПБ, так как в силу их армирования предварительно напряженными струнами или канатами эти плиты имеют обратный отрицательный прогиб, который компенсируется при нагрузке от собственного веса и полезной нагрузке, исключая прогиб плиты. И соответственно при эксплуатации перекрытия в вашем коттедже или доме построенного из газобетонных блоков Ytong или Грас не будет видимых перепадов по кромкам плит, вызванных разными прогибами сборных железобетонных пустотных плит перекрытия.

2- Надо также понимать допускаются ли в процессе эксплуатации вашего проекта жилого дома построенного из газобетонных блоков Итонг наличие трещин в перекрытии, если допускается, то применение плит ПК вполне возможно, если нет, то целесообразно при тех-же равных нагрузках применить плиты ПБ по той же причине, что указано в п.1. Наличие предварительного напряжения в сборной пустотной плите перекрытия положительно сказывается в увеличении ее трещиностойкости. Что безусловно сказывается и на долговечности этого перекрытия коттеджа.

3- Ваш проект предусматривает продольное опирание пустотной плиты на стену или защемления ее в стене? Если да, то целесообразно применение пустотной плиты перекрытия ПК, если не предусматривает, то целесообразно применить пустотную плиту ПБ . Это связано с тем, что пустотные плиты перекрытия типа ПК имеют поперечное армирование, чего нет в пустотных плитах перекрытия типа ПБ.

Очень важно понимать, что когда стоит такой выбор , то лучше доверить этот выбор сделать проектировщику способного всесторонне оценить применение пустотной плиты перекрытия в ваих конкретных условиях.

Довольно часто у застройщика, заказчика возникает вопрос такого порядка. Вот каменные стены из керамического кирпича, керамзитовых блоков , бетонных блоков перекрывать сборными железобетонными плитами перекрытия П.К или П.Б. можно, а вот стены из газобетонных блоков, газобетона, пеноблоков, пенобетона Возможно? -ответ тот же да возможно, если данные блоки конструкционно -теплоизоляционные. Правдо надо иметь ввиду, что узел опирания пустотных плит перекрытия П.К. или П.Б. на стену из газобетонных блоков , пеноблоков несколько отличается от узла опирания пустотных плит перекрытия на теже стены коттеджей построенных из керамического кирпича, керамзитобетона, тяжелого бетона

В зависимости от нагрузки на плиты перекрытия, этажности дома коттеджа, прочности самих газобетонных блоков или пеноблоков применяют как правило три типа опорных узлов сборных железобетонных пустотных плит перекрытия на стены из газобетонных блоков:

1- опирание пустотной сборной железобетонной плиты перекрытия непосредственно на стену из газобетонного блока Ytong, Грас, Бонолит.

2- Опирание железобетонной пустотной плиты перекрытия на монолитной железобетонный пояс выполненный в специализированном U-образном блоке Ytong,блоке Грас, и Блоке Бонолит.

3-опирание плиты перекрытия на железобетонный монолитный пояс шириной в толщу стены или части стены построенной из газобетонных блокв Бонолит, газоблоков Грас или газобетонных блоков Ytong.

Основное преимущество перекрытия коттеджей из пустотных плит перекрытия, не зависимо какие типы плиты перекрытия вы примените, плиты перекрытия типа ПК или плиты перекрытия типа ПБ-вы получите прочное , надежное, долговечное перекрытие коттеджа или дома. А цена 1м2 пустотной плиты перекрытия в смонтированном перекрытии коттеджа или дома, будет ниже примерно на 40% в сравнении с 1м2 монолитного железобетонного перекрытия дома или коттеджа.

На фотографии представлена линия безопалубного формования пустотоных плит типа П.Б.

Расшифровка обозначений плит ПК

В данной статье рассматривается расшифровка условных обозначений плит перекрытий ПК.

Условные обозначения, применяемые при маркировке плит перекрытий ПК, регламентируется ГОСТ 9561 (Железобетонные многопустотные плиты перекрытий – технические условия) и ГОСТ 26434 (Железобетонные плиты перекрытий – основные параметры и типы).

В настоящий момент актуальной редакцией ГОСТ 9561 является издание от 2016 года, для ГОСТ 26434 – издание от 2015 года.

Следует отметить что данные ГОСТы существуют давно, и выдержали по несколько редакций, ГОСТ 9561 ссылается на ряд типовых проектных серий, которые не подвергались редактированию и обновлению вслед за изменением ГОСТ. ГОСТ 9561 допускает изготовление многопустотных плит перекрытий по проектным сериям, не указанным в ГОСТ, но разработанными квалифицированными проектными организациями в соответствии с его требованиями.

Также обратите внимание, что до введения редакции 1992 года “плиты перекрытий железобетонные многопустотные” назывались “панелями железобетонными многопустотные для перекрытий зданий” – фактически это одно и то же.

Из-за вышеперечисленного, в наименовании, и расшифровке наименований различных серий изделий, часто возникает путаница.

Для начала разберемся со стандартными наименованиями по ГОСТ 9561 – плиты многопустотные, которые могут быть следующих видов:

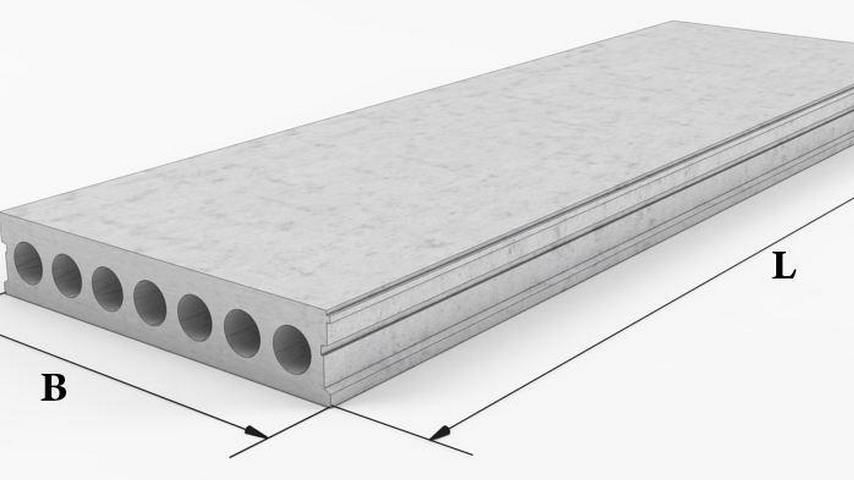

Плиты 1ПК – железобетонные многопустотные, толщиной 220 мм с диаметром отверстий 159 мм, предназначенные для опирания по двум сторонам. Данные изделия чаще обозначаются просто как плиты ПК.

К этому типу плит относятся также многопустотные плиты П выпущенные по серии 1.241-1 альбом 36, которые согласно ГОСТ должны быть поименованы как ПК, но непосредственно в альбоме имеют маркировку панели П.

Изделия длиной до 4780 мм допускается изготавливать с использованием ненапрягаемой арматуры, плиты свыше указанной длины, производят с использованием предварительно напряженной арматуры класса AtV. Используется электротермический способ напряжения.

Плиты ПБ – толщиной 220 мм, безопалубочного формования, предназначенные для опирания по двум сторонам.

Плиты ПГ – толщиной 260 мм с грушевидными пустотами, предназначенные для опирания по двум сторонам.

Кроме того, в ГОСТ 9561 описаны менее распространённые типы изделий:1ПКТ, 1ПКК, 2ПК, 2ПКТ, 2ПКК, 3ПК, 3ПКТ, 4ПК, 5ПК, 6ПК, 7ПК, отличающиеся толщиной, диаметром отверстий и количеством сторон опирания плиты.

Буквенно-цифровые маркировки плиты ПК (панелей П по серии 1.241-1) на примере плиты перекрытия ПК 57-10-8 АтV-1:

ПК – плита железобетонная многопустотная, толщиной 220 мм с диаметром отверстий 159 мм, предназначенные для опирания по двум сторонам.

57 – длина изделия в дециметрах.

10 – ширина изделия в дециметрах.

8 – данное изделие выдерживает нагрузку до 800 кгс/м2 – расчетная нагрузка.

AtV– использование предварительно напряженной арматуры и ее класс. В случае использования ненапрягаемой арматуры обозначение опускается.

Дополнительно могут быть использованы обозначения:

Л — легкий бетон, С — плотный силикатный бетон; не обозначают тяжелый бетон.

– а – отверстия плит имеют уплотняющие вкладыши.

– 1 – этот индекс означает , что отверстия плиты заделаны с торцов .

Купить плиты ПК по ценам ниже заводов производителей Вы можете в компании «ЖБИ Эксперт».

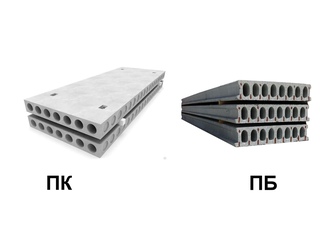

Отличие плит перекрытия ПК – ПБ

Способ изготовления

Плиты ПК изготавливаются путем заливки бетонной смеси в металлическую форму (опалубку) с уложенными в нее сетками и стержнями арматуры, с последующей вибрацией и тепловой обработкой.

Плиты ПБ изготавливают путем загрузки бетонной смеси на непрерывно движущиеся вибрационные конвейерные линии (стенды), плита-полуфабрикат получается большой длины, которую после становления бетона разрезают на готовые жб изделия.

Армирование

Плиты ПК армируются напряженными стержнями из стали классов Ат-IV, Ат-V и Ат-VI по ГОСТ 10884,ненапрягаемой арматурой периодического профиля классов А-II, А-III по ГОСТ 5781 и многими другими видами арматурной стали. Для поперечного армирования используется стальная сетка.

Плиты ПБ армируются методом непрерывного продольного армирования предварительно напряженными высокопрочными стальными канатами класса К-7 диаметром 9, 12 мм по ГОСТ 13840 или арматурой по ГОСТ 7348.

Круглопустотные бетонные плиты перекрытия (ПК) имеют более широкий спектр армирующих элементов в связи с тем, что метод опалубочного формования довольно старый и применяется очень давно. В течение десятилетий, с изменением строительных норм, менялись и стандарты их армирования. В свою очередь железобетонные плиты перекрытия безопалубочного формования (ПБ) представляют собой новый тип унифицированных перекрытий, параметры армирования для которых взаимно увязаны с современными строительными требованиями.

Особенности конструкции и монтажа

Стандартные ПК изготавливаются со строповочными петлями, отверстия для которых в соответствии с технологией делают уже в готовой плите, поэтому после ее установки на строительном объекте, ниши под петлями рекомендуется заливать бетоном, во избежание попадания воды внутрь плиты и ее повреждения в результате размораживания в зимний период.

Плиты ПБ в стандартном исполнении предусматривают беспетлевой монтаж, и изначально не имеют монтажных петель. В случае установки петель по желанию заказчика, они замоноличиваются непосредственно в бетон с сохранением структуры его поверхности. Отсутствие отверстий исключает риски размораживания плиты.

Поверхность

Качество бетонных поверхностей ПК и ПБ различно. В соответствии с ГОСТ 13015.0 плиты ПК могут иметь усадочные технологические трещины допустимых размеров, а так же некоторые отклонения от нормативных геометрических параметров по толщине, длине, ширине.
Более современная технология изготовления плит ПБ обеспечивает им высокую точность геометрии и гладкую прямолинейную поверхность (используется разглаживающая машина), благоприятствующую для последующей отделки потолков, настила линолеума и т. п.

Технологические возможности

Пустоты в ПБ имеют диаметр 50 мм, а в ПК — 159 мм, что делает последнюю более удобной для монтажа инженерных коммуникаций в многоэтажных домах, в частности, канализационных стояков, стандартный диаметр которых составляет 100 мм.

ПБ — это плита балочного типа без поперечного армирования, за счет чего, ПБ без потери прочностных характеристик может быть разрезана поперек и под углом до 45°, а так же вдоль, и использована как балка или перемычка.

Плиты ПК и ПБ — в чем разница? | Партнер+

При строительстве зданий между этажами используются прочные железобетонные перекрытия разных видов, которые сложно отличить по внешнему виду друг от друга. Диаметр пустотных отверстий, равный 159 мм, позволяет прокладывать внутри плит инженерные коммуникации (например, электропроводку или сантехнические трубы). Определить марку используемой железобетонной продукции способны только профессионалы.

Отличие плит перекрытия ПК и ПБПлиты перекрытия ПК

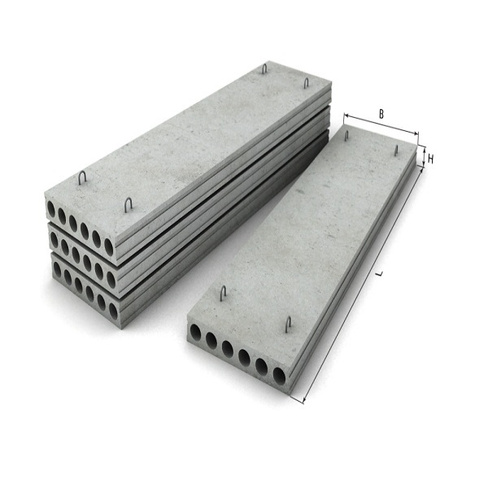

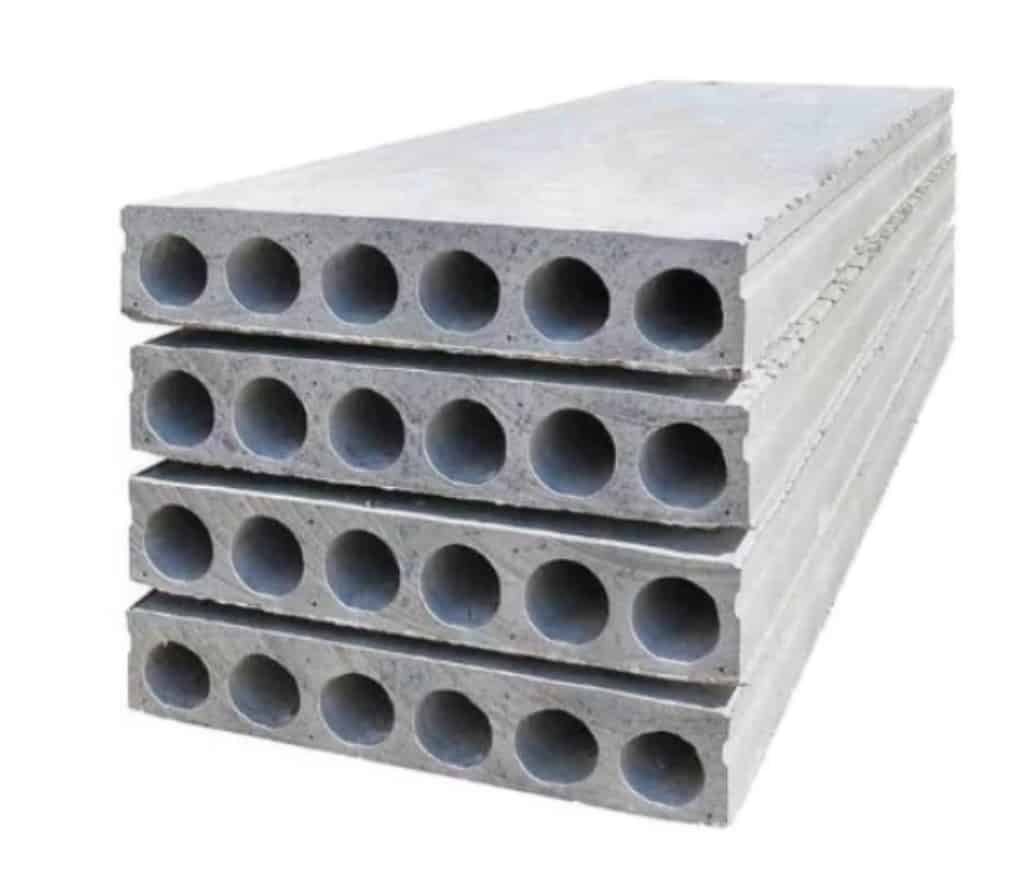

Плита перекрытия ПК – это изделие с полостями округлой формы внутри конструкции, которые используются для перекрытий пролетов зданий жилого и административного назначения. На сегодняшний день плиты перекрытия ПК повсеместно используются в процессе возведения практически каждого здания. Учитывая функции данного строительного элемента важно соблюдать нормы производства. В отличие от ПБ обладает напряженной поперечной и продольная арматурой. Пустоты плиты ПК предусмотрены для прокладки труб и коммуникаций.

Плиты перекрытия ПБ

Плита перекрытия ПБ производится по улучшенной технологии, на ней отсутствуют трещины поверхностного натяжения. Это балочная плита перекрытия, которая не имеет поперечного армирования. Несмотря на свое внешнее сходство с ПК, плита ПБ имеет свои ключевые особенности. В ней используется только продольная арматура, поэтому такую плиту можно резать вдоль и наискось под углом 45 гр. под любые размеры, что будет полезно для нестандартных решений.

Особенности маркировки

Рассмотрим плиты ПК 60.10-8Ат5 и ПБ2 63.15-8.

Расшифровка первой плиты такая:

ПК 60.10-8Ат5

ПК – порядковый номер

60 – длина (6 метров)

10 – ширина (1 метр)

8 – нагрузка (800 кгс/м2)

Ат5 – напряженность арматуры

Плита вторая:

ПБ2 63. 15-8

ПБ2 – порядковый номер (220 см высота)

63 – длина (6,3 метров)

15 – ширина ( 1,5 метра)

8 – нагрузка (800 кгс/м2)

Производство и сферы применения плит перекрытия

Плиты перекрытия ПК изготавливаются традиционным методом путем заливки бетонной смеси в опалубку (металлическую форму), где находится каркас будущей плиты — арматурная решетка. При помощи вибрационного прессования достигается равномерное заполнение металлоформы бетонной смесью. После формирования плита подвергается термической обработке паром с соблюдением температурного режима. Шаг плиты перекрытия ПК кратен 300 мм. Данный метод изготовления позволяет получить изделия, которые практически не подвержены прогибанию и способны выдержать высокие механические нагрузки.

Опалубку для плиты ПК

Плиты перекрытия ПБ изготавливаются при помощи современных строительных технологий путем заливки бетонной смеси на непрерывно движущийся вибрационный подогреваемый формовочный стенд (конвейерную линию) с натянутыми металлическими тросами или канатами. Такой метод производства называется технологией безопалубочного формования. Вдоль вибрационной линии стенда проходит формовочная машина, выравнивающая поверхность плиты. Полученный железобетонный пласт закрывают теплоизоляционным материалом и прогревают. После просушки пласт разрезают на готовые изделия необходимой заказчику длины. Шаг плиты перекрытия ПБ кратен 100 мм. Технология безопалубочного формования позволяет снизить вес изделия на 5% и получить железобетонную плиту с гладкой поверхностью, без трещин, индивидуального типоразмера.

Плиты перекрытия получили очень широкое применение, и это пожалуй, наиболее применяемый вид железобетонной продукции. Они используются для перекрытия пролетов до 12 метров, хотя наиболее распространенный тип плит, это плиты длиной 6300 мм. Подвалы, цокольные этажи, межэтажные перекрытия – везде применяются данные плиты. В многоэтажном строительстве плиты также получили широкое распространение, особенно в советский период где была важна скорость строительства – нужно было обеспечить жильем большое число граждан.

В настоящее время плиты перекрытия также часто применяются при строительстве коттеджей и загородных дач.

Монтаж плит перекрытия

Свойства плит перекрытия ПК

Технические характеристики:

  • ПК дополнительно усилены металлической или специальной напряженной арматурой;
  • используются для возведения любых типов строительных конструкций;
  • повышенная звуконепроницаемость и стойкость к высоким температурам;
  • виброустойчивый строительный материал;
  • используются для возведения любых типов строительных конструкций.

Опалубочные панели оснащаются специальными монтажными проушинами, которые облегчают их перемещение. Это их основное отличие от безопалубочных конструкций.

Достоинства плит перекрытия ПБ

У железобетонных плит безопалубочного типа есть преимущества перед другими строительными материалами:

  1. Независимо от габаритов панели усиливаются напряженными тросами. Благодаря этому строительный материал способен выдерживать большие нагрузки — 600-1450 кг/м².
  2. Минимальные допуски, которые обеспечивают точные геометрические размеры и правильную форму изделия. Это существенно облегчает строительные работы, так как одинаковые плиты правильной геометрической формы легче монтировать.
  3. Для обустройства в здании необходимых коммуникационных систем в плитах перекрытия можно легко сделать отверстия нужного диаметра, так как в них отсутствует металлический каркас.
  4. Технология производства без использования опалубки позволяет изготавливать железобетонные плиты разных размеров. Шаг изменения габаритов изделия составляет 10 см, а длина может быть от 2 до 12 м.
  5. Поверхность стройматериалов отличается высоким качеством.

У плит перекрытия ПБ есть один недостаток — это некоторые затруднения в процессе их транспортировки и перемещения, что невозможно сделать без применения специального такелажного оснащения. А изделия с маркировкой ПК изначально оснащаются специальными монтажными проушинами.

Несмотря на недостатки, панели перекрытия ПБ и ПК благодаря хорошим прочностным качествам востребованы в строительстве. Марку изделия для выполнения строительного проекта устанавливают профессиональные строители или проектировщики.

Остались вопросы? Звоните, наши консультанты помогут правильно выбрать плиту перекрытия по типу и размеру.

Завод ЖБИ изделий «Партнер+». Стройка в плюсе!

В чем отличия плит перекрытия ПК от ПБ

 Железобетонные плиты перекрытия ПК и ПБ нашли широкое применение в строительстве. Данные типы плит перекрытия предназначены для перекрытия этажей, имеют высокие прочностные характеристики и высокие показатели к влагостойкости и огнестойкости.

Каковы же главные отличия данных плит перекрытия? Главным и основным отличием является технология производства плит. Плиты перекрытия ПК изготовляются методом опалубочного формования (метало формы), в которые закладывается предварительно напряженная арматура марок А III и вводятся металлические трубы (пуансоны), с помощью которых получаются отверстия круглой формы, предназначенные для прокладке коммуникаций и создания дополнительной звукоизоляции. Плиты перекрытия ПК имеют дополнительное поперечное армирование, что обеспечивает дополнительную прочность данного вида плит. В подготовленную форму заливается бетон марки М 200 — 400 и уплотняется на специальном вибрационном оборудовании. Затем форма помещается в пропарочную камеру, где проходит термическую обработку. Средние время такой термической обработке составляет 10-12 часов, после чего плиты набирают прочность до 80 % от проектной и на следующий день, после «остывания» готовы к транспортировке и монтажу. Несущая способность плит ПК составляет 800 кг/м2. Пустотные плиты перекрытия ПК начали производиться более 50 лет назад и их по праву можно назвать надежными и долговечными изделиями, которые заслуживают доверия у строителей.

Плиты перекрытия марки ПБ начали свою историю производства в 90-х годах. Это плиты безопалубочного формования. Технология производства таких плит происходит на специализированных стендах, на подогреваемой площадке такого стенда натягивается металлическая проволока вдоль которой проходит формовочная машина, которая формирует плиту, длинной до 190 метров. Полученная продукция накрывается теплоизоляционным матом и остывает. После остывания и набором необходимой прочности изделия размечают и режут, получая плиты перекрытия ПБ необходимых размеров. Данная марка плит не имеет поперечного армирования. При производстве данного вида плит используются высокомарочные бетоны марки М 400 — 500, что уменьшает трещинообразование этих плит. Предельная нагрузка плит ПБ составляет до 1600 кг/м2.

Перед выбором той или иной марки, стоит разобрать, в чём заключается преимущество покупки. Для этого предлагаем кратко рассмотреть все достоинства.

Конструкции с маркировкой ПК имеют следующие преимущества:

  • отлично подходит для быстрого строительства за счёт небольших сроков изготовления

  • изделие может быть использовано в строениях любого типа;

  • плита имеет внутри напряжённые либо стандартные виды стальных прутьев;

  • за счёт особенностей изготовления удаётся значительно снижать вибрации и защищать помещение от посторонних звуков, сохранять тёплую атмосферу;

  • конструкции присвоена третья группа устойчивости к возникновению трещин;

  • невосприимчива к влаге;

  • может выдерживать высокие температуры;

  • конструкция оборудуется специальными проушинами, облегчающими монтажные работы и снижающими вес помещения — это является существенным отличием от плит марки ПБ, которые, в свою очередь, не имеют строповочных элементов.

Так же, как и у вышеописанной конструкции, беспалубная продукция имеет ряд своих достоинств, которые необходимо учитывать при непосредственном выборе.

  • Внешне качество изделия намного лучше за счёт гладкой поверхности. Это достигается с использованием специальных машин, не прекращающих свою работу, что придаёт конструкции более эстетичный внешний вид.

  • Плита ПБ имеет чёткие геометрические размеры при изготовлении, что в итоге позволяет достичь идеальной формы. Монтажные работы становятся намного проще.

  • Производство с использованием инновационных технологий с применением в конструкции тросового армирования, в результате чего полностью исключается поверхностное натяжение, которое провоцирует возникновение трещин на поверхности.

  • Возможность выдерживать огромные нагрузки, посредством расширения диапазона, зависящего от размера плиты.

  • Плита имеет внутри изделие предварительного усиления, независимо от своих размеров.

  • Допускается возможность формирования торца под необходимым застройщику углом.

  • Нетрудное формирование отверстий внутри перекрытия.

Анализируя всю информацию выше, можно сделать вывод, что плиты ПК больше всего подходят для жилых строений. Прокладывать трубы и различные коммуникации в них легче. Помимо этого, в жилом доме важно сокращение расходов на отопление, чем может похвастаться эта марка перекрытия.

А вот конструкции ПБ будут отличным выбором при нестандартных решениях. Как правило, это общественные места, но они могут быть использованы и в жилых помещениях — всё зависит от проекта. Сказать, какая из них лучше, однозначно нельзя. Многопустотные плиты перекрытия ПБ и ПК нашли широкое применение в современной строительной отрасли. Независимо от того какая плита применяется на Вашей стройплощадке — вы получите надежное, долговечное и высокопрочное перекрытие частого или многоэтажного домостроения. И ПБ и ПК предназначены для решения одних и тех же задач, обладая при этом конструктивными отличиями, изложенными в данном материале.

Заказать плиты перекрытия.






© 2001-2020 «ПКФ БАС-Юг» Все права защищены

нюансов выбора и установки

При строительстве дома перед любым застройщиком встает вопрос выбора промежуточного этажа. Самый распространенный вид трехэтажного перекрытия — деревянный, монолитный железобетон и сборный железобетон, монтируемый из плоских пустотелых плит перекрытия. Именно о таком виде перекрытия, как наиболее популярном и практичном для малоэтажного строительства, и пойдет речь в этом материале. Из статьи вы узнаете:

  • Различные плиты перекрытия (ПК) от плит, изготовленные методом бесформенной формовки (ПБ).
  • Как укладывать плиту.
  • Как избежать ошибок при сборке.
  • Как хранить плиты.

Как выбрать плиту перекрытия Пустотелый стержень

На первый взгляд пустотные плиты могут показаться, что они различаются только длиной, толщиной и шириной. На самом деле технические характеристики пустотных плит перекрытия намного шире и подробно расписаны в ГОСТ 9561-91.

Пустотные плиты перекрытия отличаются друг от друга способом армирования.Причем армирование (в зависимости от типа плит) может выполняться как с предварительно напряженной арматурой, так и без предварительно напряженной арматуры. Большинство плит используются внахлест при работе с предварительно напряженным армированием.

Выбирая напольную плиту, стоит обратить внимание на такой важный момент, как допустимое количество сторон, на которые можно опираться на плиту. Обычно плита перекрытия может опираться только на две короткие стороны, но некоторые типы плит допускают опору с трех или четырех сторон. Например:

  • ПБ.Плита имеет опоры с двух сторон.
  • ПК1. Толщина плиты — 220 мм. Диаметр круглых пустот — 159 мм. Пластина допускает опору только с двух сторон.
  • 1ПКТ. Плита, имеющая одинаковые размеры, допускает опору с трех сторон.
  • 1ПКК. Доска может опираться на четыре стороны;

Также плиты различаются способом изготовления. Например, часто возникает спор, что выбрать — планшет ПК или ПБ.

Andrey164 (Пользователь FORUMHOUSE):
Пора покрыть цокольный этаж плитами, но не могу понять, что выбрать — плиту ПК или ПБ? У ПБ лучше отделка поверхности, чем у ПК, но я слышал, что плиты ПБ используются только в монолитно-каркасных домах, и торец таких плит не может быть нагружен стеной.Это правда?
Sasha1983 (Пользователь FORUMHOUSE):
На самом деле, основное отличие заключается в способах изготовления пластин.

Плиты марки ПК (толщиной от 160 до 260 мм и стандартной грузоподъемностью 800 кг / кв. ) Залиты в опалубку. Панели марки ПБ (толщиной от 160 мм до 330 мм и стандартной грузоподъемностью 800 кг / м) изготавливаются бесформенным методом непрерывного литья (это позволяет получить более гладкую и ровную поверхность, чем у плит ПК).Плиты ПБ еще называют экструзионными.

Плиты

PB из-за предварительного напряжения сжатых и растянутых зон (предварительное армирование выполняется при любой длине плиты) менее склонны к растрескиванию, чем платы PC. Пластина из поликарбоната длиной до 4,2 метра может изготавливаться без предварительно напряженной арматуры и иметь больший прогиб, чем пластина из полибутилена.

По запросу пластину PB можно разрезать до заданного размера (например, от 1,8 до 9 метров). Плиту также можно разрезать по продольным и на отдельные элементы, а также делать косой разрез под углом 30-90 градусов, не теряя при этом своей несущей способности.Это значительно упрощает раскладку плиты перекрытия на строительной площадке и предоставляет большую свободу проектировщику, так как размеры короба дома и несущих стен не привязаны к стандартным размерам плит ПК.

При выборе печатных плат (длиннее 4,2 метра) важно помнить такую ​​особенность — эти пластины предварительно напряжены с особым упором на торцы пластин. Если обрезанный конец находится в пластине, стопор (вместе с обрезанным концом пластины и вертикальной арматурой) не сработает.Соответственно — управляющая арматура будет цепляться за бетон только его боковой поверхностью. Это значительно снизит возможности несущей пластины.

Несмотря на гладкую поверхность, хорошую геометрию, уменьшенный вес и высокую грузоподъемность, при выборе плит ПБ следует учитывать этот момент. Пустотные плиты с отверстиями в ПК (в зависимости от ширины плиты диаметром от 114 до 203 мм) позволяют легко пробить в ней отверстие для стояка канализации диаметром 100 мм. При этом размер пустотелых отверстий в плитах ПБ — 60 мм.Поэтому, чтобы пробить сквозное отверстие в пластине марки ПБ (во избежание повреждения фурнитуры) убедительно просим уточнять у производителя, как это лучше сделать.

Характеристики монтажных плит

На платах PB (в отличие от плат ПК) нет монтажных петель (или за их установку придется доплачивать), что может усложнить их обращение и установку.

Не рекомендуется использовать «популярный» способ монтажа плит ПБ, когда монтажные крюки цепляются за конец пустотелого отверстия.В этом случае велика вероятность того, что крючок вырвется из отверстия из-за разрушения концевой пластины, либо просто крючок соскользнет. Это приведет к падению тарелки. Также на свой страх и риск может быть использован способ, при котором в пустотные отверстия плиты ПБ вставляется лом (по два лома с одной стороны плиты) и за них цепляется за крючки.

ProgC (Пользователь FORUMHOUSE):
Крепление плит ПБ допускается только со специальным мягким чалком или траверсой.

Чалков вытащить из-под плиты, уложив ее, оставив зазор 2 см до соседней плиты.Затем уже уложенную плиту ломом переместить соседнюю плиту.

Max_im (Пользователь FORUMHOUSE):
Ставлю на стройку у плиты таким способом. Клиренс оставил в 3 см. Плиты шли на цементно-песчаной смеси толщиной 2 см. Смесь действует как смазка, и пластина легко перекладывается на необходимый мне лом.

Кроме того, при установке плиты наблюдать расчетное значение минимальной глубины опорной плиты. следующие цифры можно использовать для сравнения:

  • стена кирпичная, минимальная глубина несения — 8 см, максимальная глубина несения — 16 см;
  • усиленный — 7 см, максимальная глубина опоры — 12 см;
  • газо- и пеноблоков — минимум 10-12 см, оптимальная глубина несения — 15 см;
  • металлоконструкций — 7 см.

Не рекомендуется нажать на плиту пола более чем на 20 см, так как при увеличении глубины подшипника, пластина начинает «работать», как zaschemlonnaya пучка. Кроме того, при укладке плит на стены, построенные из газо- и пеноблоков, возможно устройство железобетонной укладки сеток, о чем подробно рассказывается в статье: «Сделайте укладку сетей в доме из газобетона».

Перед установкой уплотнителя на концах пластин рекомендуется проделать отверстия. Пустоты закрыты, чтобы вода не попала внутрь пластины.Это также увеличивает прочность на концах плит (в основном это относится к плитам ПК, чем к ПБ) для несения на них несущих стен. Пустоты можно заделать, если вставить их в половину кирпича и «засыпать» щель бетоном. Обычно пустоты заделываются на глубину не менее 12-15 см.

Если вода все же попала внутрь пластин, ее необходимо удалить. Для этой плиты в «пустотке» на дне просверлено отверстие, через которое может вытекать вода. Это особенно важно, если плита уже уложена на пол, а дом ушел на зиму без крыши.Вода может замерзнуть на морозе внутри полого отверстия (так как ей некуда течь) и отбойной пластины.

Сергей Пермь (Пользователь FORUMHOUSE):
Я кладу на пол плиты были целый год. Специально просверленные отверстия в отбойных молотках «пустотках» протекло много воды. Бурение необходимо в каждом канале.

Перед укладкой плит кран необходимо выбрать необходимый режим работы. Важно учитывать наличие подъездных путей, максимально возможную стрелу в кране и допустимую при этом массу груза.А также рассчитайте возможность укладывать плиту перекрытия не в одной точке, а с двух сторон дома.

zumpf (Пользователь FORUMHOUSE):
Перед заказом крана рекомендую поискать в интернете его грузовысотные характеристики. Может случиться так, что при максимальном вылете крана даже 25-тонный кран не сможет «выбросить» на второй этаж вес всего в 500 кг.

Поверхность, на которой укладывается плита пола, должна быть ровной и свободной от мусора.Перед укладкой плита «растягивает» цементную смесь, так называемый раствор «Б», толщиной 2 см. Это обеспечит надежное сцепление с плитами стен или сеткой укладки. Также перед сборкой плит и нанесением раствора на стену можно разместить арматурный стержень диаметром 10-12 мм.

Такой метод позволил бы при перемешивании строго контролировать вертикальность пластин при штабелировании (так как ниже стержневая пластина еще не опускается). К тому же штанга не даст печке полностью выдавить из-под себя раствор и пойти «засохнуть».Не разрешается ставить табличку «ступеньки». В зависимости от длины пластин расхождение концов не должно превышать 8,12 мм.

Серьезная ошибка при укладке плит: одна плита перекрывает два пролета, т.е. плита упирается в три стены. Из-за этого пластина имеет непреднамеренную цепь усиления нагрузки, и при определенных неблагоприятных обстоятельствах пластина может сломаться.

Если такой компоновки избежать нельзя, для снятия напряжения на верхней поверхности плиты, чуть выше средней перегородки (стенки) находится пропиловая шлифовальная машина.

После монтажа плит производится их анкеровка и заливка рустов (щелей, оставшихся после стыковки плит между собой) цементом.

В печатных платах анкер цепляется за монтажную проушину, пустоты также заделываются цементом. Это позволит избежать попадания в него воды и мусора.

Еще один момент, на котором стоит сосредоточиться — как перекрыть лестничный марш между плитами перекрытия, если на них нельзя полагаться. В этом случае к параллельным пластинам можно поставить два канала, а одну поперек подвода, край проема, для соединения арматурного каркаса, например, в виде ячейки ячейки 20 см и стержня диаметром 8 мм. .Ставим опалубку и заливаем монолитный участок. Привязка канала к пластинам перекрытия не требуется. В этом случае плиты опираются на две короткие стороны и не подвергаются нагрузке со стороны узла, поддерживающего лестничный марш.

Как хранить плиты на площадке

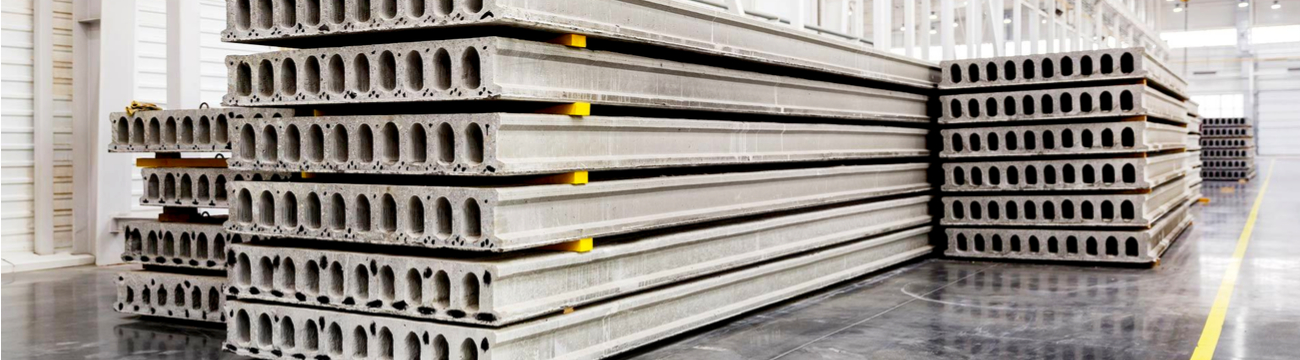

В идеале, если плиты привезли на площадку, их просто нужно установить. Если по каким-либо причинам это невозможно, возникает вопрос: как их правильно хранить.

Для хранения плит необходимо заранее подготовить твердую и ровную площадку.Нельзя ставить тарелку на землю. В этом случае нижняя плита может упираться в землю, и из-за неравномерной нагрузки под весом верхних плит она ломается.

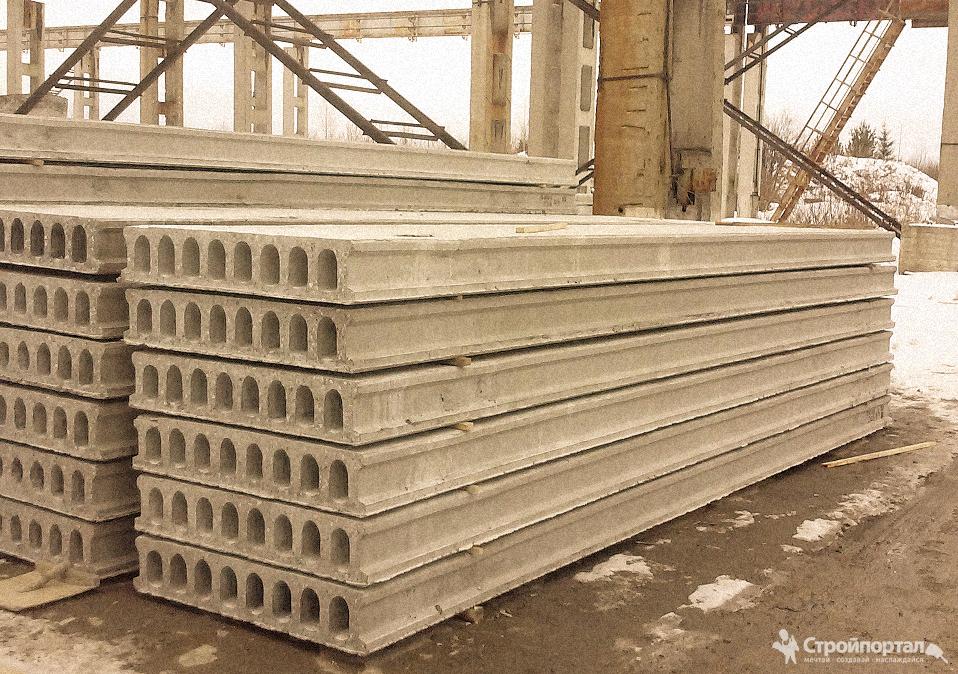

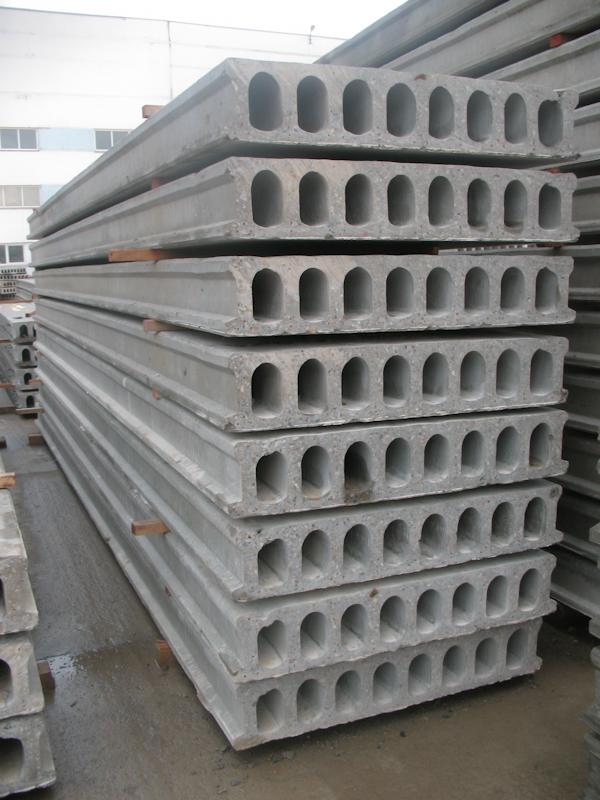

Тарелки следует штабелировать максимум по 8-10 штук. Причем под нижним рядом ставятся распорки (например, из бруса 200х200 мм), а все последующие ряды пропускаются через прокладку — доску-дюймовку толщиной 25 мм. При этом салфетки должны располагаться не дальше 30-45 см от торцов тарелок, и они должны выставляться строго вертикально одна над другой.Это обеспечит равномерную нагрузку на распределительную пластину.

zumpf:
Плиту «для науки» положил в две стопки по 8 шт., Но не учел несущую способность грунта и вес плиты. В результате прокладка-камень полностью исчезла в земле. Чтобы нижняя плита не потрескалась, мне пришлось за 6 месяцев (до их укладки) подкопать плиту, чтобы выдержать необходимый зазор между плитой и землей.

На FORUMHOUSE вы можете задать вопросы по плитам перекрытия.В нем описано, как закрыть пролет между плитами перекрытия. Вы можете узнать, что выбрать — плиту ПК или ПБ, и прочитать о ребристом монолитном железобетонном перекрытии. В ролике раскрываются все секреты создания бетонного перекрытия для больших безопорных пролетов.

Обсудить статью и прочитать другие материалы, посвященные загородной жизни, вы можете на сайте FORUMHOUSE.

Подписывайтесь на канал, чтобы не пропустить следующий релиз!

Бетон какой марки идет в дорожные плиты.Бетон какой марки используется для уличных дорог. Производство дорожных плит

Пустотные плиты перекрытия используются в различных многоэтажных зданиях (коммерческих, промышленных, гаражных) для создания устойчивого пола, способного выдерживать нагрузки оборудования и мебели в здании. Основная задача — обеспечить устойчивость самого комплекса, создать изоляцию от теплопотерь и лишнего шума. Изделие содержит продольные пустоты круглого сечения (в некоторых случаях имеют другую форму).Материал выполнен таким образом, что нижняя часть готова к отделке и служит потолком, а верхняя часть — основанием пола. Маркировка плит перекрытия используется, чтобы различать продукты и сообщать об их свойствах.

Виды плит
У стройматериала есть своя маркировка птм. Все продукты обозначаются буквами и цифрами, разделенными дефисом — это принято как стандарт и применяется ко всем продуктам независимо от производителя.

Буквенные обозначения расшифровываются следующим образом:

  • ПК — обычная бетонная плита с круглыми пустотами внутри,
  • НВ — с однорядным армированием;
  • НКВ — с двухрядным армированием;
  • 4НВК — с четырехрядным армированием.

Арматура — это увеличение несущей способности перекрытия, а также повышение его основных свойств: прочности и надежности.



Расшифровка маркировки
Маркировка делит товары на группы.Благодаря ему вы легко можете без каких-либо манипуляций определить размер (длину и ширину). Но если рассчитать размеры достаточно просто, то определить на глаз нагрузку, которую может выдержать перекрытие, очень проблематично. Поэтому в производстве и продаже такая градация незаменима.

Первые буквы характеризуют тип, то есть к какому типу относится данный строительный элемент, например, PC, PB, NV. Далее идут цифры, которые разделены дефисом, они обозначают длину и ширину плиты перекрытия pc и pb, то есть характеризуют размеры. Все обозначения даны в дециметрах и округлены до ближайшего целого числа.

Это различие подразумевает не только тип и размер, но также показывает, какой вид нагрузки допустим. Показатель выражается в килопаскалях, то есть килограмм — это сила на 1 м2, а также отображается порядковый номер по несущей способности. Эта цифра является ключевой, так как позволяет определить объем продукта.

Недостаточно знать теорию маркировки, необходимо еще уметь расшифровывать формулы, содержащие характеристики строительного материала.


Вот пример:

Маркировка ПБ 15-12-8 сообщит вам, что:

  • ПБ — просмотр;
  • 15 — длина в дециметрах;
  • 12 — ширина;

Все продукты на рынке имеют эту зашифрованную характеристику. Разобравшись с одним, вы можете свободно ориентироваться в остальном. Размеры могут быть как стандартными, так и нестандартными, все зависит от пожеланий клиента и его потребностей (составляется проект).

Применения в зависимости от марки

Маркировка пустотных плит позволяет отличать материалы друг от друга, определять их размеры и показатель нагрузки.Стоимость может варьироваться в зависимости от типа, способа изготовления и возможности применения в различных сферах. Например, лист типоразмеров марки ПБ может изготавливаться методом непрерывного формования на длинной клети. Он предназначен для создания опоры с обеих сторон. Сегодня появились новые технологии производства такой детали, цена на них будет немного выше, а сфер применения больше.

  1. Плиты перекрытия марки ПБ применяются для помещений с большой площадью: складов, торговых павильонов, гаражей, торговых центров, удобны в каркасном и каркасно-монолитном строительстве.Они соответствуют всем требованиям и нормам, а для более удобной транспортировки и монтажа при строительстве предусмотрены специальные петли. Цена на железобетонные пустотные плиты перекрытия может во многом отличаться в зависимости от размера, объема, производителя. Они сделаны из тяжелого бетона, водонепроницаемы, морозоустойчивы и обладают высокой прочностью.
  2. Маркировка ребристых плит НВ, НВК, 4НВК говорит о том, что их можно использовать для строительства жилых помещений и общественных зданий.Угловая и продольная распиловка позволяет получить настил практически любой длины и ширины, а также желаемой конфигурации. Они отличаются высокой прочностью, морозостойкостью и огнестойкостью. Монтаж осуществляется с помощью двухпетлевых канатных строп, но подъемных и закладных деталей в них не предусмотрено.
  3. Марка ПК, как и все виды плит перекрытия, имеет свои особенности и область применения. Их широко используют при строительстве многоэтажных жилых домов, складов, павильонов и производственных помещений.Конструкция многопустотных плит будет отличаться высокой прочностью, устойчивостью к перепадам температур, надежностью, морозостойкостью и огнестойкостью.

По обозначениям можно определить не только тип, но также размер и уровень нагрузки. Многие задаются вопросом: «Сколько стоит плита перекрытия?» — ответ будет последней цифрой в формуле. Маркировка служит индивидуальной характеристикой каждой произведенной единицы и позволяет легко определиться с выбором.
Средняя стоимость по Москве

Поставщики 10+ PB FLOOR SLAB TOP из 🇷🇺 Россия, Казахстан [2021]

Русская плита перекрытия Pb продукт

🇷🇺 TOP Экспортер Плита перекрытия Pb из РФ

Pb плит перекрытия компаний-производителей, вы много покупаете эту продукцию:

Поставщик

Товар из России

Плиты перекрытия универсальные резиновые толщиной от 10 мм до 30 мм, торговая марка NOKI

Конструкции из панелей каркасных стеновых и перекрытий тм.ССК изготавливается по ТУ 5284-002-35513606-2015

.

Плиты из фанеры: Фанера строительная марки MVR SP_ Черновой пол задний пол

  • Покрытие пола пластиковое (этиленвинилацетат) с маркировкой BFY в виде матов и плит толщиной от 3 до 5 мм.
  • Кузнечно-прессовые машины: прессы для производства глазурованной плитки, стеновых панелей, панелей пола, кровельных листов, коньковых плит, стальных профилей, станок для холодной гибки стали.

    Плиты минераловатные на синтетическом связующем ИЗОВОЛ для теплоизоляции кровельных систем и перекрытий, изготовленные по ТУ 5762-019-54655944-2015.

    Мебель домашняя из древесных материалов, в том числе ЛДСП, из плит мелкой фракции: шкафы, в том числе подвесные, напольные, шкафы угловые, в том числе с зеркалами, тумбы под умывальник

    🇺🇿 Производство плиты перекрытия Pb из Узбекистана

    🇷🇺ТОП 8 проверенных поставщиков из России

    Сравнительные товары

  • Многопустотные железобетонные плиты перекрытия
  • Плиты перекрытия ПК
  • Плиты перекрытия железобетонные
  • Плиты перекрытия новые
  • Пустотные плиты перекрытия
  • Бетонные плиты
  • Плиты перекрытия ГОСТ

    Получить текущую цену на перекрытия ПБ

    • Шаг 1: Свяжитесь с продавцами и узнайте о плите перекрытия Pb
    • Шаг 2: Получите предложения от продавца
    • Шаг 3. Скажите продавцу, чтобы он отправил вам договор заказа на обеспечение торговых операций.
    • Шаг 4: Примите договор и произведите оплату.
    Мы можем проверить контрагенты:
    • Уровень транзакции
    • Оценки и отзывы покупателей
    • Последние транзакции
    • Торговая емкость
    • Производственная мощность
    • НИОКР
  • ТОП 13 покупателей плит PB в 🇲🇼 Малави

    Показать все Торговля Производство

    Товар Плиты ПБ опт

    Торгово-закупочная компания

    Если вы хотите найти новых покупателей, покупающих плиты пб оптом

    1. Все офисное оборудование

      1. Полированные гранитные плиты черный гранит galexy, толщина 20 мм, машинная резка со всех сторон dtlinv (47)
      2. Полированные гранитные плиты, гороховый белый гранит, толщина 20 мм, машинная резка со всех сторон 1.75 sqfx2,25 = 0,69 согласно inv (16)
      3. Полированные гранитные плиты n зеленый гранит полированные плиты толщиной 2 0 мм со всех сторон с трех сторон скошены dtl inv (9)
      4. Полированные гранитные плиты r. Черный гранит толщиной 20 мм со всех сторон механически обрезан и снят с трех сторон по длине i
      5. Плиты гранитные полированные r. Черный гранит 1 толщиной 7 мм со всех сторон машинной резкой и фаской с трех сторон dtl inv
    2. Interwood Plus

      1. Полированные гранитные плиты черная панда 2 см кол-во: 13 шт. Другие детали в виде номинальной фактуры и упаковочного листа (21)
      2. Полированные гранитные плиты 2 см образец 16 шт. Плитки 10 шт. Бит 6 шт. (18)
      3. Полированные мраморные плиты 2 другие детали согласно инвойсу и упаковочному листу
      4. Полированные гранитные плиты кристально-желтого цвета согласно инвойсу
      5. Полированные мраморные плиты 2 смдругие детали согласно инвойсу и упаковочному листу 1 образец коробки без товарной стоимости
    3. Shilpi Interiors Ltd.

      1. Полированные гранитные плиты зеленый жемчуг i (6)
      2. Полированные гранитные плиты хрустальная медь 10
      3. Полированные гранитные плиты голубой алмаз
    4. World Of Granite

      Полированные гранитные плиты черная галактика-2см (стандарт) (3030 кв. футов

    5. World Granite

      1. Полированные гранитные плиты черная галактика 2 см стандартные 8,45 кв. Фута (9)
      2. Полированные гранитные плиты кофейно-коричневые 2 см (8)
    6. Brilliant Solutions Ltd.

      Гранитная плита Раджастхан угольно-черный

    7. Acme Trading

      1. Полированные гранитные плиты, черные 2 см (14)
      2. Полированные гранитные плиты, кристально-желтый 2 см
    8. Sks Africa

      1. Z черные случайные плиты толщиной 3 см коммерческий сорт (5)
      2. горные коричневые случайные плиты толщиной 3 см коммерческий сорт
    9. J Three Imp Exp

      плита тамаринда 200gmx51 pkt / 9cs m j traders gstn 24apcps6473e1zt inv no 64 dt 19.05.2018

    10. Brillant Solutions Ltd.

      1. Гранитные плиты p белые (6)
      2. Гранитные плиты chima pink
      3. Гранитные плиты чёрные
    11. Build Smart

      1. Полированные случайные гранитные плиты lakha red 0x x17 (5)
      2. Полированные случайные гранитные плиты classic white 0x x20mm
      3. Полированные случайные гранитные плиты crystal bl iue 0x x20 мм
    12. S.

      r.nicholas Ltd.
      1. Плиты из полированного гранита (6)
      2. Плиты из белого мрамора 86 шт. (5)
      3. Плиты из песчаника шт.
    13. Shreeji Investment & General

      Плита тамаринда 200 г

    Елена Еременко
    менеджер по логистике в ЕС, Азию

    логистика, сертификат
    электронная почта: [электронная почта защищена]

    Крупнейшие производители и экспортер плит ПБ

    Индия
    # Компания (размер) Продукт Страна
    1 Fwlog Brasil (130) Деревянные ящики Полированная коробка X с: полированными гранитными плитами Плиты корпуса, количество плит для заказов Гранитные плиты по заказу клиента &; s Плиты футляров, детали футляров.Плиты корпуса, плиты корпуса brazil
    2 Caesarstone (52) Из: Агломерированные кварцевые плиты Образцы Инвент: Агломерированные кварцевые плиты Номер счета-фактуры и номер офиса: Агломерированные кварцевые плиты: Счет-фактура на плиты из агломерированного кварца № saintlucia
    3 Evraz Ntmk (39) Стальные плиты pakistan
    GRwarITEFraightAN УПАКОВКИ ДЕРЕВЯННЫЕ ЯЩИКИ ГРАНИТ СЛУЧАЙНЫЕ ПЛИТЫ ЯЩИК НЕТ И НЕТ ПЛИТ В SQFTS № КОРОБКИ, ОБРАЗЦЫ КОРОБКИ РАЗМЕРА X, НОМЕР СЧЕТ-ФАКТУРА № EOU II DT antiguaandbarbuda
    5 A2 Z Логистика. , Ltd. (27) Slabs & Pcs Pkd In Woo Den Crates S. R. No. To Ra Salt Incl Table и денатурированный S. Номер счета: Dt: / / * East, Mumbai Ndom Granite Slabs Code India india
    1. Лилонгве
    2. Блантайр
    3. Мзузу
    4. Мангочи
    5. Зомба
    Автор: Ирина Куликовская вк, 01. фев 2021 г.
    Образование: МГУ
    Не говори людям, как надо делать, говори им, что делать, и пусть они удивят тебя своими результатами

    Циркон U-Pb, монацит и Rb-Sr цельная порода, состоящая из гранитных гнейсов и от псаммитовых до полупелитовых вмещающих гнейсов из Гленфиннана, Северо-Западная Шотландия

  • Allègre, C.J., Albarède, F., Grünenfelder, M., Köppel, V .: 238 U / 206 Pb- 235 U / 207 Pb- 232 Th / 208 Pb геохронология циркона в Альпийская и неальпийская среда. Contrib. Минеральная. Бензин. 43 , 163–94 (1974)

    Google ученый

  • Бикерман, М., Боуз, Д.Р., ван Бримен, О.: Rb-Sr изотопные исследования льюизианских метаосадков и гнейсов в районе Лох-Мари, графство Росс-Шир.J. Geol. Soc., Лондон 131 , 237–54 (1975)

    Google ученый

  • Blaxland, A.B., Aftalion, M., van Breemen, O .: Изотопный состав Pb полевых шпатов шотландских каледонских гранитов и природа подстилающей коры. Скотт. J. Geol. 15 , 139–151 (1979)

    Google ученый

  • Блаксленд, А.Б., ван Бримен, О., Эмелеус, К.Х., Андерсон, Дж. G .: Возраст и происхождение основных центров сиенита в провинции Гардар на юге Гренландии: исследования Rb-Sr. Геол. Soc. Являюсь. Бык. 89 , 231–244 (1978)

    Google ученый

  • Брук М., Брюэр М.С., Пауэлл Д.: Гренвильский возраст горных пород в районе Мойна на северо-западе Шотландии. Природа Лондона. 260 , 515–17 (1976)

    Google ученый

  • Коричневый, Р.Л., Дальзил, I.W.P., Джонсон, M.R.W .: Обзор структуры и стратиграфии Мойана Ардгура, Моидарта и Сунарта — Аргайл и Инвернесс-Шир Скотт. J. Geol. 6 , 309–335 (1970)

    Google ученый

  • Чуркин М. К. Младший, Картер К., Джонсон Б.Р .: Подразделение ордовикской и силурийской шкал времени с использованием скорости накопления граптолитового сланца. Геология 5 , 452–56 (1977)

    Google ученый

  • Compston, W., Джеффри П.М.: Аномальный «обычный стронций» в граните. Природа 184 , 1792–93 (1959)

    Google ученый

  • Даллмейер, Р.Д., Саттер, Дж. Ф., Бейкер, Д. Дж .: Инкрементальный 40 Ar / 39 Ar возраст биотита и роговой обманки из северо-западного Рединга: их влияние на термическую и тектоническую историю позднего протерозоя. Геол. Soc. Являюсь. Бык. 86 , 1435–43 (1975)

    Google ученый

  • org/ScholarlyArticle»>

    Далзил, И.W.C .: Цирконы из гранитных гнейсов Западного Ардгура, Аргайл; их отношение к его происхождению. Пер. Эдинбург Геол. Soc. 19 , 349–62 (1963)

    Google ученый

  • Далзил, И.В.Д., Браун, Р.Л .: Структурная датировка силлиманитового метаморфизма Мойнов в Ардгуре (Аргайл) и Моидарте (Инвернесс-Шир). Скотт. J. Geol. 1 , 304–11 (1965)

    Google ученый

  • Далзил, И.W.D., Johnson, M.R.W .: Доказательства геологического датирования гранитных гнейсов в западном Ардгуре. Геол. Mag. 100 , 244–54 (1963)

    Google ученый

  • Дьюи, Дж. Ф .: Эволюция Аппалачей / Каледонского орогена. Nature, Лондон 222 , 124–9 (1969)

    Google ученый

  • Дьюи, Дж. Ф., Панкхерст, Р. Дж .: Эволюция шотландских каледонид в зависимости от их изотопного возраста.Пер. R. Soc. Эдинбург 68 , 361–89 (1970)

    Google ученый

  • Англия, ПК: Некоторые термические аспекты альпийского метаморфизма — прошлое, настоящее и будущее. Тектонофизика 46 , 21–40 (1978)

    Google ученый

  • Англия, П. К., Ричардсон, С. У .: Влияние эрозии на минеральные фации горных пород из различных метаморфических сред. J. Geol. Soc., Лондон 134 , 201–213 (1977)

    Google ученый

  • Гебауэр, Д., Грюненфельдер, М .: U-Pb датирование циркона и Rb-Sr цельных пород метаосадков с низким содержанием. Пример: Montagne Noire (Южная Франция). Contrib. Минеральная. Бензин. 59 , 13–32 (1976)

    Google ученый

  • Гулд, Д .: Геохимические и минералогические исследования гранитных гнейсов и связанных с ними пород западного Ардгура, Аргайл.Univ. Эдинбургского доктора философии Диссертация 1966

  • Холлидей, А.Н., Афталион, М., ван Бримен, О., Джоселин, Дж .: Петрогенное значение изотопных систем Rb-Sr и U-Pb в прим. Гранитоиды Британских островов 400 млн лет назад и их хозяева. В: (A.L. Harris, C.H. Holland и B.E. Leake, ред.). Каледониды Британских островов, обзор. J. Geol. Soc., Лондон, Spec. Выпуск (в печати, 1979)

    Google ученый

  • Гарри, W.Т .: Сложный гранитный гнейс Западного Ардгура. Q.J. Геол. Soc., Лондон 109 (на 1953 год), 285–309 (1954)

    Google ученый

  • Hurley, P.M., Hughes, H., Pinson, W.H., Jr., Fairbairn, H.W .: параметры диффузии радиогенного аргона и стронция в биотите при низких температурах, полученные на поднятии Альпийского разлома в Новой Зеландии. Геохим. Космочин. Акта 26 , 67 (1962)

    Google ученый

  • Ягер, Э. : Die alpine Orogenese im Lichte der radiometrischen Altersbestimmung. Eclogae Geol. Helv. 66 , 11–21 (1973)

    Google ученый

  • Джоселин, Дж., Пиджон, Р.Т .: Примеры двойникования и параллельного роста цирконов из некоторых докембрийских гранитов и гнейсов. Минеральная. Mag. 39 , 587–94 (1974)

    Google ученый

  • Джонстон, Г.С., Смит, Д.И., Харрис, А.Л .: Мойнийский ансамбль Шотландии. В: Кей, М. (ред.). Североатлантический геология и дрейф континентов, симпозиум, стр. 159–80. Mem. Являюсь. Жопа. Бензин. Геол. 12 (1969)

  • Jost, W .: Диффузия в твердых телах, жидкостях и газах. 558 с. Нью-Йорк: Academic Press 1970

    Google ученый

  • Кеппель, В., Грюненфельдер, М .: Согласованный U-Pb возраст монацита и ксенотима из Центральных Альп и время высокотемпературного альпийского метаморфизма, предварительный отчет.СМПМ 55 , 129–32 (1975)

    Google ученый

  • Krogh, T.E., Hurley, P.M .: изотопные исследования стронция и изохроны всей породы, провинция Гренвилл, Онтарио. J. Geophys. Res. 73 , 7107–25 (1968)

    Google ученый

  • Лаппин М.А., Пиджон Р.Т., ван Бримен О.Геохронология базальных гнейсов и мангеритовых сиенитов Штадландета, Западная Норвегия. Ни. Геол. Tidsskr. 59 , 161–181 (1979)

    Google ученый

  • Long, L.E., Lambert, R.St.J .: Rb-Sr изотопный возраст из серии Мойна. В Джонсоне M.R.W. и Стюарт, F.H. (ред.). Британские каледониды 217–47. Эдинбург: Оливер и Бойд 1963

    Google ученый

  • Мисра, Н.К., Венкатасубраманян, США: диффузия стронция в полевых шпатах — лабораторное исследование.Геохим. Cosmochim. Acta 41 , 837–38 (1977)

    Google ученый

  • Oxburgh, E.R., Turcotte, D.L .: Температурные градиенты и региональный метаморфизм в надвигах с особым упором на Восточные Альпы. Schweiz. Минеральная. Петрогр. Mitt. 54 , 641–62 (1974)

    Google ученый

  • Фемистер, Дж .: Шотландия, Северное нагорье.3-е изд. Великобритания Геол. Обзор и музей 1960

    Google ученый

  • Piasecki, M.A.J., van Breemen, O .: Морарийская эпоха для «молодых Мойнов» из центральной и западной Шотландии. Природа 287 , 734–736 (1979a)

    Google ученый

  • Piasecki, M.A.J., van Breemen, O .: «Гранулиты Центрального нагорья»: тектоника покрытия-фундамента в Мойне. В.Л. Харрис, C.H. Холланд, Б. Утечка ред.). Каледониды Британских островов, обзор. J. Geol. Soc., London Spec. Выпуск (в печати, 1979б)

    Google ученый

  • org/ScholarlyArticle»>

    Пясецки, M.A.J .: Новый взгляд на скалы Мойна Центрального нагорья Шотландии. J. Geol. Soc., London (в печати)

  • Pidgeon, R.T., Aftalion, M .: Когенетические и унаследованные U-Pb системы циркона в палеозойских гранитах Шотландии и Англии.В: D.R. Боуз и Б. Утечка, ред.). Эволюция земной коры на северо-западе Великобритании и прилегающих регионах. С. 183–220. Геол. J. Spec. Issue No. 10 (1978)

  • Pidgeon, R.T., Johnson, M.R.W .: Сравнение U-Pb цирконовых систем и систем Rb-Sr цельной породы в трех фазах гранита Карн-Чуиннаг, северная Шотландия. Планета Земля. Sci. Lett. 24 , 105–12 (1974)

    Google ученый

  • Пиджон, Р. Т., О’Нил, Р.Дж., Сильвер, Л.Т .: Наблюдения за кристалличностью и U-Pb-системой метамиктного цейлонского циркона в экспериментальных гидротермальных условиях. Fortschr. Минеральная. 50 , 118 (1973)

    Google ученый

  • Purdy, J.W., Jager, E .: K-Ar возраст породообразующих минералов из центральных Альп. Mem. Inst. Геол. Мин. Univ. Падуя 30 , 31 стр. (1976)

  • Роддик, Дж. К., Компстон, В .: Изотопное равновесие стронция: решение парадокса.Планета Земля. Sci. Lett. 34 , 238–46 (1977)

    Google ученый

  • Ричардсон С.У .: Петрология метаморфизованного сиенита в Глен Дессари, графство Инвернесс. Q.J. Геол. Soc. Лондон. 124 , 9–51 (1968)

    Google ученый

  • Ричардсон С.В., Пауэлл Р.: Термические причины далрадианского метаморфизма в центральном нагорье Шотландии.Скотт. J. Geol. 12 , 237–68 (1976)

    Google ученый

  • Сильвер, Т.Л., Дойч, С .: Изотопные вариации урана-свинца в цирконах: тематическое исследование. J. Geol. 71 , 721–758 (1963)

    Google ученый

  • Steiger, R.H., Jäger, E .: Подкомиссия по геохронологии: соглашение об использовании констант распада в гео- и космохронологии. Планета Земля.Sci. Lett. 36 , 359–62 (1977)

    Google ученый

  • org/ScholarlyArticle»>

    Ван Бримен О., Афталион М., Аллаарт Дж.Х .: Изотопные и геохронологические исследования гранитов Кетилидийского подвижного пояса Южной Гренландии. Бык. Геол. Soc. Являюсь. 85 , 403–12 (1974)

    Google ученый

  • Ван Бримен, О., Афталион, М., Джонсон, М.Р.У .: Возраст комплекса Лох-Борролан, Ассинт и поздние перемещения вдоль зоны надвига Мойна.J. Geol. Soc., Лондон (1979b)

    Google ученый

  • Ван Бримен, О., Афталион, М., Панкхерст, Р. Дж., Ричардсон, С. У .: Возраст сиенитов Глен Дессари, графство Инвернесс: диахронный палеозойский метаморфизм через Грейт-Глен. Скотт. J. Geol. 15 (1979a)

  • org/ScholarlyArticle»>

    Ван Бримен, О., Афталион, М., Пиджон, Р.Т .: Возраст гранитного нагнетательного комплекса Харриса, Внешние Гебриды. Скотт. J. Geol. 7 , 139–52 (1971)

    Google ученый

  • Ван Бримен, О., Халлидей, А.Н., Джонсон, М.Р.У., Боуз, Д.Р .: Прирост земной коры в позднем докембрии. В: (Д.Р. Боуз и Б.Е. Лик, ред.). Эволюция земной коры на северо-западе Великобритании и прилегающих регионах, стр. 81–106. Геол. J. Spec. Выпуск № 10 (1978)

  • Ван Бримен О., Пиджон Р.Т., Джонсон М.Р.У .: Докембрийские и палеозойские пегматиты в Мойнах на севере Шотландии. J. Geol. Soc., Лондон 130 , 493–507 (1974)

    Google ученый

  • org/ScholarlyArticle»>

    Уэтерилл, Г.В .: Дискордантный свинцовый возраст урана. Пер. Являюсь. Геоф. Союз. 37 , 320–26 (1956)

    Google ученый

  • Оптофлюидное зондирование паров с помощью двухмерных фотонно-кристаллических пластин, связанных в свободном пространстве

    Схема датчика PCS показана на рис. 1. Полость PCS с воздушным отверстием двумерной квадратной решетки изготовлена ​​на подложке кремний-на-изоляторе (КНИ) , со светом, направленным вертикально вдоль нормали к поверхности ( z -ось).Сверху на полость PCS нанесен равномерный тонкий слой полимера. Когда молекулы пара адсорбируются полимером, взаимодействие между молекулами пара и полимером вызывает изменения как RI, так и толщины полимера, что приводит к спектральному сдвигу резонанса Фано.

    Рис. 1

    ( a ) Схематический вид датчика паров PCS с лазерным лучом, связанным в свободном пространстве. ( b ) Вид устройства сверху в плоскости x-y . ( c ) Вид устройства в разрезе в плоскости x-z .PCS покрыт полимером OV-101. Конфигурация PCS: a — постоянная решетки, r — радиус отверстия, t Si и t poly — толщина Si и полимера соответственно.

    Полость PCS разработана с помощью пакета программ Stanford Stratified Structure Solver (S 4 ) 32 . При моделировании использовалась структура КНИ с верхним слоем Si 250 нм ( t Si ) и слоем SiO 2 толщиной 3 мкм.Чтобы настроить центральную длину волны резонанса Фано примерно на 1550 нм, Si PCS разработан с постоянной решетки a = 980 нм и радиусом воздушного отверстия r = 85 нм. Для обеспечения оптимальных характеристик считывания рассматривались полимеры различной толщины ( т, , , поли ). Показатели преломления полимеров Si, SiO 2 и OV-101 составляют 3,48, 1,45 и 1,4 соответственно. Спектры отражения при падении по нормали к поверхности для PCS без полимерного покрытия (Sim_0 нм) и с полимерным покрытием 100 нм (Sim_100 нм) показаны на рис.2 (а). Резонансное спектральное положение сдвигается на 27 нм, от 1513 до 1540 нм, из-за 100 нм полимерного покрытия поверх PCS. Спектральный сдвиг ∆λ для ПКС с различной толщиной полимера t poly показан на рис. 2 (б). Резонансный сдвиг относительно толщины полимера ∆λ / ∆ t poly составляет 0,33 нм / нм для полимера толщиной менее 60 нм. Спектральный сдвиг достигает насыщения при 38 нм, когда толщина полимера превышает 250 нм.

    Рисунок 2

    Спектральный сдвиг и чувствительность PCS в зависимости от толщины полимера.( a ) Смоделированные спектры отражения для PCS без полимера и с полимером 100 нм, а также измеренный спектр без полимера. ( b ) Моделирование спектрального сдвига датчика PCS для полимеров различной толщины. ( c ) Чувствительность RI ∂ λ / ∂ n для различной толщины полимера. ( d ) Чувствительность к толщине ∂ λ / ∂ t для полимеров различной толщины.

    Поскольку полимер претерпевает ПП и изменение толщины при взаимодействии с молекулами пара, спектральный сдвиг резонанса Фано можно выразить как 11 :

    $$ {\ rm {\ Delta}} \ lambda = (\ partial \ лямбда / \ partial n) \, \ bullet \, {\ rm {\ Delta}} n + (\ partial \ lambda / \ partial t) \, \ bullet \, {\ rm {\ Delta}} t $$

    (1)

    , где n и t — RI и толщина полимера.∂ λ / ∂n и ∂ λ / ∂ t относятся к чувствительности RI ( S RI ) и чувствительности к толщине ( S t ), соответственно, которые являются внутренними свойствами, связанными с с оптическим режимом PCS. Чувствительность RI рассчитывается путем отслеживания резонансного сдвига для структуры PCS с небольшим изменением показателя преломления полимера около 1,4. Чувствительность ПП S RI (= ∂ λ / ∂n) при разной толщине полимера представлена ​​на рис. 2 (в). S RI линейно увеличивается в диапазоне полимеров 0–100 нм. S RI достигает 115 нм / RIU с полимером 250 нм и насыщается, когда толщина превышает 250 нм.

    Чувствительность по толщине S t (= ∂ λ / ∂n) показана на рис. 2 (d). S t имеет высокое значение при небольшой толщине полимера и резко падает при увеличении толщины. Когда слой полимера толще 250 нм, чувствительность к толщине близка к нулю, что означает, что датчик PCS больше не чувствителен к изменению толщины полимера.В случае тонкого полимерного покрытия чувствительность ПП намного ниже чувствительности толщины. Для более толстого полимера чувствительность ПП преобладает.

    Распределение поля моделировалось для PCS с полимером 50 нм и полимером 300 нм для представления случая тонкого полимерного покрытия и толстого полимерного покрытия соответственно. Распределение поля рассчитывается с помощью пакета программ для конечных разностей во временной области (FDTD) MEEP 33 . {2} dv } $$

    (2)

    , где ε, — диэлектрическая проницаемость материала, а E — электрическое поле.Чувствительность RI S RI прямо пропорциональна интегралу оптического перекрытия f согласно S RI = ∆ λ / ∆ n = f λ 0 0 n , где λ 0 — резонансная длина волны, а n — RI полимера. Чтобы оценить количество энергии поля в полимерной области, ε | E | 2 в одной элементарной ячейке интегрировано по оси z .Результаты представлены на рис. 3 (а, б) для полимера 50 нм и полимера 300 нм соответственно. Вставки, показанные на рис. 3 (a), представляют собой ε | E | Распределение 2 в центре Si PCS в плоскости x-y (слева) и в центре отверстия в плоскости y-z (справа). Большая часть энергии поля сосредоточена в области Si с высоким показателем преломления. Интегрированный ε | E | 2 имеет максимальное значение на двух границах раздела кремниевой пластины и экспоненциально затухает при перемещении от границ раздела кремниевой пластины к полимерному слою или скрытому оксидному слою.

    Рисунок 3

    Распределение интегрированных ε | E | 2 в одной элементарной ячейке в вертикальном ( z -оси) направлении для толщины полимера ( a ) 50 нм и ( b ) 300 нм. На вставке к ( a ) показано: ε | E | 2 профилей в центре PCS в плоскости x-y, (слева) и в центре отверстия в плоскости x-z (справа), причем граница отверстия и область Si показаны пунктирными линиями.

    Интеграл оптического перекрытия f в полимерном слое составляет 4,18% и 11,32% для полимера толщиной 50 нм и 300 нм соответственно. Мы можем получить S RI как 45,3 нм / RIU для 50 нм полимера и 123,4 нм / RIU для 300 нм полимера. Чувствительность RI, рассчитанная из распределения поля, хорошо согласуется с рассчитанными из спектрального резонансного отслеживания, как показано на рис. 2 (c). Как видно из рис. 3 (b), поле за пределами области полимера 300 нм почти отсутствует, что объясняет инвариантную чувствительность ПП и чувствительность, близкую к нулю, когда толщина превышает 250 нм, показанную на рис.2 (в, г).

    Вид сверху и вид в разрезе изображений, полученных с помощью сканирующего электронного микроскопа (SEM), для одного изготовленного устройства показаны на рис. 4 (a, b) соответственно. Три устройства PCS с одинаковой конструкцией были покрыты полимером OV-101 разной толщины путем регулирования концентрации раствора покрытия. Толщина полимера на каждом устройстве оценивается на основе результатов моделирования, показанных на рис. 2 (b), путем измерения резонансного спектрального сдвига до и после нанесения покрытия. Измеренный спектральный сдвиг показывает, что на каждом устройстве был нанесен слой 5 нм (Устройство №1), 20 нм (Устройство №2) и 54 нм (Устройство №3) соответственно. Мы изготовили PCS с площадью основания 500 × 500 мкм 2 для облегчения выравнивания падающего луча на устройстве. Площадь основания может быть уменьшена примерно до 40 × 40 мкм 2 без ущерба для коэффициента качества или чувствительности PCS.

    Рисунок 4

    ( a ) Вид сверху и ( b ) Поперечное сечение СЭМ-изображения одного изготовленного датчика PCS на подложке SOI, с a = 980 нм и r = 85 нм.

    Характеристики сенсора

    Стеклянная камера была построена поверх устройства для доставки паровой пробы, как показано на рис.5 (а). Вход и выход формируются путем вставки стеклянных капилляров в газовую ячейку и герметизации оптического клея. Установка оптических характеристик показана на рис. 5 (б). Спектр отражения (измеренный без поляризатора P2 на рис. 5 (b)) устройства № 3 без полимерного покрытия показан на рис. 2 (a). Метод кросс-поляризации может выявить связанные состояния с защитой от симметрии в режимах континуума (BIC), как обсуждалось в нашей предыдущей работе 28,29 . Спектры отражения Устройства № 3, измеренные методом кросс-поляризации, без полимерного покрытия и с полимерным покрытием, показаны на рис.6 (а, б) соответственно. Режим A соответствует резонансному режиму, показанному на рис. 2 (а). Режим B — это режим BIC с защитой от симметрии, и его можно наблюдать из-за эффективного малого собственного угла падения луча 28 . Красное смещение 18 нм наблюдалось как для Mode A , так и для B после нанесения полимерного покрытия. Толщина полимера составила 54 нм на основании результатов моделирования, показанных на рис. 2 (b). Толщина полимера устройства №1 и устройства №2 оценивалась с использованием одного и того же метода.

    Рис. 5

    ( a ) Схема устройства датчика пара PCS на микросхеме; ( b ) Установка для измерения отражения при падении, перпендикулярном поверхности. TLS: настраиваемый лазерный источник, P1 и P2: линейный поляризатор, BS: светоделитель, DUT: тестируемое устройство.

    Рисунок 6

    Измеренный спектр отражения прибора №3 с методом кросс-поляризации: ( a ) без полимерного покрытия; и ( b ) с полимерным покрытием.

    Для изучения химического определения паров пары гексана и этанола используются для обозначения неполярных и полярных аналитов соответственно.Мы протестировали режим B , потому что он имеет более высокий коэффициент качества, в то время как чувствительность режима A и режима B аналогична при разной толщине полимера на основе результатов нашего моделирования. Подробное обсуждение этих режимов можно найти в предыдущей работе 28 . Спектральный сдвиг, полученный в состоянии равновесия для различных концентраций паров этанола или гексана для трех устройств, показан на рис. 7 (a – c). Устройство №1 с полимерным покрытием 5 нм показывает чувствительность 3.29 × 10 -3 пм / ч / млн для паров гексана и 8,7 · 10 -4 пм / ч / млн для паров этанола, как показано линейными аппроксимированными кривыми на рис. 7 (а). Показатель преломления полимера линейно увеличивается с увеличением концентрации молекул пара, если рассматривать небольшие изменения показателя преломления 35 . Устройство № 2 с полимерным покрытием 20 нм показывает более высокую чувствительность 6,81 × 10 −3 пм / ч / млн к парам гексана и 1,43 · 10 −3 пм / ч / млн к парам этанола, соответственно, как показано на рис.7 (б). Чувствительность паров гексана и этанола соответственно для устройства № 3 с полимерным покрытием 54 нм составляет 1,762 × 10 -2 пм / ч / млн и 4,22 × 10 -3 пм / ч / млн, как показано на рис. . 7 (в). Ограниченный спектральным разрешением перестраиваемого лазерного источника 1 пм, предел обнаружения паров гексана оценивается в 57 ppm для Устройства № 3.

    Рисунок 7

    Измеренный спектральный сдвиг резонансной моды при различных концентрациях гексана и этанола для PCS, покрытого полимером трех различных толщин: ( a ) Устройство № 1 с полимером 5 нм; ( b ) Устройство № 2 с полимером 20 нм; и ( c ) Устройство № 3 с полимером 54 нм. ( d ) Чувствительность PCS к парам гексана и этанола с различной толщиной полимерного покрытия.

    Чувствительность паров гексана примерно в четыре раза выше, чем чувствительность паров этанола, что одинаково для всех трех устройств. Это ожидаемо, поскольку OV-101 является неполярным полимером и имеет более высокую растворимость для неполярных молекул пара, таких как гексан. На рис. 7 (d) показана чувствительность для устройств с различной толщиной полимерного покрытия. Чувствительность гексана и этанола линейно увеличивается с толщиной полимера в диапазоне 0–50 нм.

    Измеренные сенсограммы для Устройства №1 (с полимерным покрытием 5 нм) в 1,74 × 10 3 ppm гексана и 9,4 × 10 3 ppm этанола показаны на рис. 8 (a, b) соответственно. Резонансный режим быстро возвращается к исходному уровню после продувки воздухом, указывая на то, что молекулы пара полностью диффундировали из полимера и полимер полностью регенерировался. Время отклика определяется как время, необходимое для достижения состояния равновесия (максимального спектрального сдвига) при одной концентрации. Время отклика на пар аналита и время регенерации сенсора находятся в пределах 2 секунд для устройства № 1 с полимерным покрытием 5 нм. Сенсограммы для устройства № 2 (с полимерным покрытием 20 нм) в парах гексана 4,34 × 10 3 ppm и парах этанола 1,17 × 10 4 ppm показаны на рис. 8 (c, d), соответственно. Время реакции на пар аналита и время регенерации сенсора составляет около 50 секунд.

    Рисунок 8

    Измеренные сенсограммы паров гексана и этанола для PCS, покрытого полимером двух толщин: ( a ) 1.74 × 10 3 частей на миллион паров гексана с полимером 5 нм; ( b ) 9,4 × 10 3 частей на миллион паров этанола с полимером 5 нм; ( c ) 4,34 × 10 3 частей на миллион паров гексана с полимером 20 нм; и ( d ) 1,17 × 10 4 частей на миллион паров этанола с полимером 20 нм.

    Время отклика трех устройств с полимерным покрытием 5 нм, 20 нм и 54 нм на пары гексана (1,09 × 10 3 ppm и 4,34 × 10 3 ppm) показано на рис. 9 (a) , а время реакции трех устройств на пары этанола (2.93 × 10 3 ppm и 1,17 × 10 4 ppm) показаны на рис.9 (b). Согласно законам диффузии Фика, время отклика для более толстого полимера больше, потому что молекулам пара требуется больше времени, чтобы диффундировать в более толстый полимер для достижения равновесия 15 . Как показано на рис. 9 (a, b), более высокая концентрация пара требует больше времени для того, чтобы датчик достиг состояния равновесия, чем более низкая концентрация пара, поскольку коэффициент диффузии может зависеть от концентрации при более высоких концентрациях 35 .

    Рисунок 9

    Измеренное время отклика сенсора с разной толщиной полимерного покрытия: ( a ) Пары гексана с концентрациями 1,09 × 10 3 ppm и 4,34 × 10 3 ppm; и ( b ) пары этанола с концентрациями 2,93 × 10 3 частей на миллион и 1,17 × 10 4 частей на миллион.

    % PDF-1.6 % 3629 0 объект > endobj xref 3629 191 0000000016 00000 н. 0000006485 00000 н. 0000006788 00000 н. 0000006921 00000 п. 0000006959 00000 п. 0000007050 00000 н. 0000007383 00000 н. 0000007412 00000 н. 0000007553 00000 н. 0000008334 00000 н. 0000008793 00000 н. 0000009253 00000 н. 0000009524 00000 н. 0000009603 00000 п. 0000009827 00000 н. 0000010057 00000 п. 0000010792 00000 п. 0000011447 00000 п. 0000012133 00000 п. 0000013322 00000 п. 0000013987 00000 п. 0000014840 00000 п. 0000015621 00000 п. 0000016810 00000 п. 0000017077 00000 п. 0000017881 00000 п. 0000018453 00000 п. 0000063420 00000 п. 0000304792 00000 н. 0000304869 00000 н. 0000304944 00000 н. 0000305051 00000 н. 0000305201 00000 н. 0000305260 00000 н. 0000305426 00000 н. 0000305483 00000 н. 0000305583 00000 н. 0000305640 00000 н. 0000305754 00000 н. 0000305811 00000 н. 0000305939 00000 н. 0000305996 00000 н. 0000306107 00000 н. 0000306164 00000 н. 0000306342 00000 п. 0000306460 00000 н. 0000306518 00000 н. 0000306652 00000 н. 0000306841 00000 н. 0000307005 00000 н. 0000307063 00000 н. 0000307239 00000 н. 0000307409 00000 н. 0000307615 00000 н. 0000307672 00000 н. 0000307816 00000 н. 0000307955 00000 н. 0000308085 00000 н. 0000308142 00000 н. 0000308244 00000 н. 0000308344 00000 п. 0000308402 00000 н. 0000308503 00000 н. 0000308561 00000 н. 0000308664 00000 н. 0000308719 00000 н. 0000308820 00000 н. 0000308874 00000 н. 0000308970 00000 н. 0000309024 00000 н. 0000309127 00000 н. 0000309181 00000 п. 0000309238 00000 п. 0000309364 00000 н. 0000309421 00000 н. 0000309478 00000 н. 0000309536 00000 н. 0000309676 00000 н. 0000309734 00000 н. 0000309870 00000 н. 0000309928 00000 н. 0000310072 00000 н. 0000310130 00000 н. 0000310254 00000 п. 0000310312 00000 н. 0000310496 00000 п. 0000310606 00000 н. 0000310664 00000 н. 0000310782 00000 н. 0000310938 00000 п. 0000310996 00000 н. 0000311200 00000 н. 0000311258 00000 н. 0000311316 00000 н. 0000311476 00000 н. 0000311534 00000 п. 0000311672 00000 н. 0000311730 00000 н. 0000311862 00000 н. 0000311920 00000 н. 0000311978 00000 н. 0000312094 00000 н. 0000312151 00000 н. 0000312271 00000 н. 0000312329 00000 н. 0000312459 00000 н. 0000312517 00000 н. 0000312575 00000 н. 0000312633 00000 н. 0000312813 00000 н. 0000312903 00000 н. 0000312961 00000 н. 0000313165 00000 н. 0000313279 00000 н. 0000313337 00000 н. 0000313575 00000 н. 0000313731 00000 н. 0000313789 00000 н. 0000313905 00000 н. 0000314093 00000 н. 0000314183 00000 н. 0000314241 00000 н. 0000314397 00000 н. 0000314579 00000 н. 0000314693 00000 п. 0000314751 00000 н. 0000314877 00000 н. 0000315077 00000 н. 0000315169 00000 н. 0000315227 00000 н. 0000315429 00000 н. 0000315555 00000 н. 0000315613 00000 н. 0000315725 00000 н. 0000315783 00000 н. 0000315901 00000 н. 0000315959 00000 н. 0000316097 00000 н. 0000316155 00000 н. 0000316213 00000 н. 0000316271 00000 н. 0000316329 00000 н. 0000316441 00000 н. 0000316499 00000 н. 0000316621 00000 н. 0000316679 00000 н. 0000316793 00000 н. 0000316851 00000 н. 0000316909 00000 н. 0000316967 00000 н. 0000317105 00000 н. 0000317163 00000 н. 0000317297 00000 н. 0000317355 00000 н. 0000317413 00000 н. 0000317471 00000 н. 0000317575 00000 н. 0000317633 00000 н. 0000317773 00000 н. 0000317831 00000 н. 0000317951 00000 н. 0000318009 00000 н. 0000318169 00000 н. 0000318227 00000 н. 0000318285 00000 н. 0000318343 00000 п. 0000318401 00000 н. 0000318459 00000 н. 0000318517 00000 н. 0000318644 00000 н. 0000318701 00000 н. 0000318842 00000 н. 0000318940 00000 н. 0000318997 00000 н. 0000319123 00000 п. 0000319253 00000 н. 0000319311 00000 н. 0000319463 00000 н. 0000319521 00000 н. 0000319671 00000 н. 0000319809 00000 н. 0000319867 00000 н. 0000320013 00000 н. 0000320141 00000 п. 0000320199 00000 н. 0000320257 00000 н. 0000320315 00000 н. 0000320373 00000 н.

    LEAVE A REPLY

    Ваш адрес email не будет опубликован.
