Пирог плитного фундамента: с утеплителем, особенности и толщина

Содержание

Описание строительства фундамента монолитной плиты

Оглавление

  • 1 Конструкция плитного фундамента
  • 2 Технология изготовления фундаментной плиты
    • 2.1 Разметка
    • 2.2 Подготовка
    • 2.3 Гидроизоляция подошвы
    • 2.4 Теплоизоляция
    • 2.5 Армирование, опалубка
    • 2.6 Заливка, гидроизоляция

Самым надежным основанием для жилища традиционно является фундамент монолитная плита малозаглубленного типа. Она обладает многократным прочностным запасом, равномерно распределяет нагрузки, практически не имеет ограничений по грунтам, этажности, конфигурации несущих стен.

Конструкция плитного фундамента

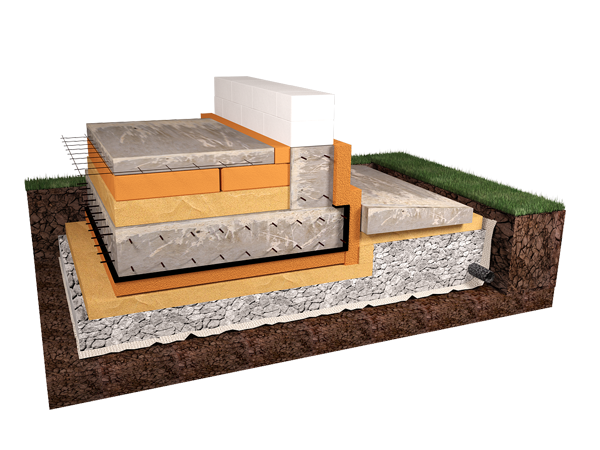

Послойный «пирог» монолитной плиты для фундамента коттеджа имеет структуру:

  • подушка – слой песка + слой щебня либо слой смеси ПГС в зависимости от типа грунта
  • подготовка – бетонная стяжка для усиления фундамента, защиты гидроизоляционного ковра от порывов щебенкой
  • гидроизоляция – 2 – 3 слоя рулонного материала на стекловолоконной основе с нахлестом 15 см
  • утеплитель – экструдированный пенополистирол (2 слоя по 10 см)
  • армопояс – две арматурных сетки (ячейки 15 х 15 см) из прутков 12 – 16 мм
  • бетон – толщина 10 см,
  • гидроизоляция – боковых стенок, верхней площадки

Схема дополняется дренажным кольцом по периметру, отмосткой с нижним слоем утеплителя, узлами ввода коммуникаций. Для усиления плиты часто используются ребра жесткости, расположенные по периметру подошвы, через каждые 3 м вдоль короткой стороны здания. Теплоизоляция необходима для сохранения геотермального тепла:

  • глинистый грунт не замерзает
  • отсутствуют силы пучения

Без утеплителя допускается заливка плит исключительно на песчаных почвах. В этом материале силы пучения отсутствуют по умолчанию, он обладает дренирующими свойствами, нижняя гидроизоляция в этом случае так же не обязательна.

Технология изготовления фундаментной плиты

При выборе монолитного плитного основания для кирпичного, каркасного, срубового коттеджа необходимо учесть:

  • отсутствие подвального этажа
  • дублирование узлов ввода коммуникаций
  • заливка за один прием

При нарушении любого пункта снижается ресурс, ремонтопригодность здания, качество проживания. Плиты глубокого заложения очень редко используются для проектов с цокольным этажом на насыпных грунтах.

Они резко увеличивают бюджет строительства, требуют привлечения спецтехники.

Разметка

Для плитного основания используется неглубокий котлован, так как заливка по плодородному слою (обычно чернозем) запрещена. Для этого необходимо произвести стандартную разметку – шнуры по колышкам по периметру коттеджа. При этом необходимо учесть контур котлована:

  • наружные плоскости стен + толщина опалубки
  • ширина отмостки + диаметр дренажных труб

Поэтому котлован получается больше периметра здания на 1 – 1,5 м. Шнуры натягиваются по внешнему периметру, осям несущих стен с обязательным контролем диагоналей (должны быть одинаковыми). Глубина выработки складывается из толщины утеплителя (20 см), бетонной подготовки (5 см), подушки из нерудных материалов (40 см).

Подготовка

Вынутый на предыдущем этапе плодородный слой необходимо заменить 20 см слоем пролитого водой, утрамбованного песка, 20 см щебня 10/20, уплотненного виброплитой. По периметру отмостки необходимо изготовить траншеи с общим уклоном в сторону подземной емкости на глубину 40 см. В них укладывается геотекстиль, засыпается щебень (10 см), монтируются дрены (перфорированная раструбная 11 см труба), засыпаемые очередными 10 см щебня.

После чего по внешнему периметру стен монтируется опалубка, заливается 5 см бетонная стяжка. Армировать ее не обязательно, этот импровизированный стол необходим исключительно для ровной укладки гидроизоляции. Для повышения качества плиты бетон необходимо виброуплотнить.

Гидроизоляция подошвы

Укладывать рулонные материалы на бетонную подготовку можно на третьи сутки (в нормальных условиях). К этому времени стяжка наберет 50% прочности для хождения по ней без образования трещин, отслаивания бетона.

Ленты укладываются внахлест, приклеиваются к бетону, швы герметизируются мастикой. Для нормальной изоляции достаточно 2 – 3 слоя гидроизоляции. Ковер должен выступать за периметр бетонной подготовки на 30 см с каждой стороны, чтобы после заливке его можно было завернуть на боковые стенки, верхнюю плоскость плиты.

Теплоизоляция

В технологии «шведской» плиты УШФ утеплитель используется по умолчанию. Специалисты рекомендуют использовать теплоизоляцию для любых фундаментных плит для компенсации сил пучения. Технология утепления следующая:

  • первый слой 10 см пенополистирольных плит укладывается поверх гидроизоляции сплошным слоем с заполнением швов монтажной пеной
  • в гладких плитах второй слой полностью аналогичен предыдущему, швы необходимо сместить в пол листа, чтобы избежать мостиков холода
  • если необходимы ребра жесткости на подошве монолитной конструкции, верхний слой укладывается с промежутками (отступ по периметру 40 см + полосы такой же ширины через 3 м перпендикулярно длинной стороне фундамента)

При использовании бюджетного пенопласта ПСБ-С резко снижается ресурс теплоизоляции. Поэтому, лучше увеличить смету строительства, чем подвергать опасности основание жилища. Рекомендуется применять пенополистирол производителей Стирэкс, Пеноплэкс, Технониколь, Техноплекс, URSA марки XPS.

Армирование, опалубка

Технология армирования стандартная для плит, работающих на изгиб + сжатие.

Используется арматура 12 – 16 мм переменного/периодического сечения, вязальная проволока, хомуты из гладкой арматуры 6 – 8 мм. Схема армирования имеет вид:

  • вязка сеток из прутков – продольные стыки с перехлестом 30 см, защитный слой 15 мм минимум, ячейка 15 х 15 см либо 20 х 20 см
  • изготовление хомутов – сгибаются в виде квадратов, треугольников
  • укладка I пояса – сетка размещается на бетонных прокладках высотой 15 – 30 мм, размером 10 х 10 см
  • укладка II пояса – на нижнюю карту расставляют хомуты, на которые облокачивают верхнюю сетку

Защитным слоем для арматуры является расстояние от стенки опалубки до края металлопроката, заливаемое бетоном. Сетки не должны выступать над поверхностью плиты, по торцам, укладываться на теплоизоляцию без прокладок.

Ребра жесткости армируются отдельно по аналогии с ленточными фундаментами, ростверками. Четыре продольных прутка (два снизу, 2 сверху) связываются перемычками или хомутами. Защитный слой арматуры в ребрах жесткости точно такой же, как и для плиты.

Торчащие из земли трубы коммуникаций не должны прилегать к пруткам. При необходимости ячейка на этих участках увеличивается.

Опалубка плиты состоит из фанерных, дощатых щитов по периметру. Ее высота должна быть на 5 – 3 см выше проектного уровня, заливка по краю бортика не рекомендуется. Щиты подпираются к стенам котлована или в землю укосинами, зафиксированными от смещениями колышками (внизу), саморезами (на щитах).

Для утепления торцов внутрь опалубки часто устанавливаются листы пенополистирола. При толщине XPS 10 см утеплитель является самостоятельной опалубкой, подпирают его обычно стеновыми блоками, кирпичом. Под отмосткой так же размещается пенополистирол, защищающий подошву от бокового промерзания – 0,7 – 1 м от опалубки наружу на уровне первого слоя утеплителя плиты.

Заливка, гидроизоляция

Для гарантированного заполнения опалубки товарным бетоном обычно заказывают миксеры. При небольших объемах раствор замешивают на стройплощадке. В любом случае необходимо выполнить требования:

  • сброс с высоты не больше 0,5 м
  • равномерное наполнение со всех сторон
  • использование глубинных, поверхностных вибраторов
  • подогрев кабелем, паром зимой
  • увлажнение в течение трех дней летом (опилки поливаются из лейки)

После трехдневного набора прочности (около 50%) по плите возможно хождение.

На этом этапе остается гидроизолировать ее поверхность, чтобы предохранить от влаги стены, напольные покрытия. Используются любые удобные технологии, материалы. Например, пропитка пенетрирующими составами, окрашивание, рулонная, обмазочная изоляция.

Таким образом, выбор монолитной плиты оправдан для тяжелых зданий на пучнистых, рыхлых грунтах. Увеличивается расход арматуры, бетона, снижаются объемы земляных/отделочных работ, так как плита является одновременно полом по грунту.

что это такое, конструкция пирога под дом, чертеж, план, схема в разрезе, отзывы и обсуждение, что делать, если появились трещины

Большинство практикующих строителей относят плитный фундамент к наиболее прочным, надежным и долговечным силовым конструкциям под жилые дома, хозяйственные постройки и промышленные объекты.

В чем особенность конструкции представленного типа основания, как выглядит плита на чертеже и в разрезе, нюансы устройства и заглубления – будет рассмотрено в текущей статье.

Содержание

  • 1 Плитное основание — что это такое?
  • 2 Конструкция и схема правильного пирога плитного основания под дом
    • 2.1 Нужен ли щебень?
  • 3 Фундаментные чертежи и планы в разрезе
  • 4 Особенности устройства монолита на грунте
  • 5 Заглубление
  • 6 Трещины и другие проблемы
  • 7 Отзывы
  • 8 Заключение

Плитное основание — что это такое?

Основу фундамента данного типа составляет железобетонный монолит, изготовленный методом заливки бетона под площадью основания проектируемого сооружения. В процессе бетонирования плиту армируют силовым каркасом, представляющим собой связанные в единую схему стальные арматурные прутки.

За счет того, что фундамент является сплошной конструкцией, он может равномерно подниматься и опускаться при подвижках почвенных масс, расположенных по ним. За счет этого качества основание получило название «плавающая плита».

Устойчивость фундамента к вспучиванию грунта, а также его способность противостоять деформирующим нагрузкам обуславливают широкую сферу применения, в том числе на участках с переувлажненными, рыхлыми и нестабильными грунтами и глубоко расположенной точкой промерзания.

Чтобы готовая силовая конструкция гарантировано целостность здания, и в процессе ее эксплуатации отсутствовал риск растрескивания или повреждения, строительство и проектирование основания должно проводиться строго в соответствии с действующими нормами по СНиП и СП, а именно:

  • СНиП 2.02.01-83 – основания зданий;
  • СП 50-101-2004 – проектирование и устройство фундаментов различных сооружений;
  • СП 63.13330.2018 –строительство железобетонных конструкций.

Конструкция и схема правильного пирога плитного основания под дом

Классический «пирог» плитного основания состоит из следующих слоев:

  1. Подушка из нерудных материалов – песка, щебня, песчано-гравийной смеси.
  2. Бетонная стяжка для усиления конструкции и обеспечения идеально ровной поверхности.
  3. Несколько слоев рулонного гидроизоляционного материала.
  4. Один или два слоя утеплителя (чаще всего экструдированного пенополистирола).
  5. Армирующий каркас из одной сетки или двух связанных в пространстве поясов, изготовленных стальной рифленой арматуры.
  6. Непосредственно слой бетонной плиты толщиной 0,1–0,4 м.
  7. Слой гидроизолятора, нанесенный на затвердевшую плиту.

Схема дополняется дренажным кольцом по периметру и отмосткой с подложкой из утеплителя. Как правило, чтобы исключить смешивание нерудных материалов подушки с землей, дно грунта укрывают геосинтетической тканью.

Когда строительство дома ведется на участках с песчаным грунтом, а в регионе наблюдается теплый климат, то иногда строители исключают из «пирога» слой утеплителя.

Нужен ли щебень?

Подушка под плитным фундаментом может состоять только из уплотненной песчаной прослойки и подбетонки, но большинство практикующих строителей добавляют в «пирог» слой щебня средней фракции.

Этот материал характеризуется морозостойкостью (F15 до F400) и повышенным сопротивлением к силам морозного пучения, поэтому в разы уменьшает риск возможных деформаций в фундаменте при температурных перепадах. Щебенку укладывают слоем до 20 см на уплотненный песок. Нерудный материал орошают водой и тщательно уплотняют виброплитой.

Фундаментные чертежи и планы в разрезе

Графические документы, составляемые при проектировании плитного фундамента, представляют собой планы и чертежи, которые дают подробную информацию о планируемом объекте, а именно:

  • габаритах;
  • форме;
  • осях;
  • размерах слоев;
  • схеме армирования;
  • вариантах тепло- и гидроизоляции;
  • схемах закладки инженерных коммуникаций.

Ниже представлены примерные планы плитного основания:

Вид сверху:

В разрезе:

Схемы армирования дают полное представление о способе соединения силовой конструкции, диаметрах задействованных прутков, шаге между ними.

Например, на схеме ниже отображена схема армокаркаса, где:

  1. Арматурные стержни класса А3, диаметром 12-16 мм, шаг – 200 мм.
  2. Арматурные стержни А3 диаметром 8 мм, размер ячейки 400х400 мм.
  3. Защитный слой бетона толщиной 35 мм.

План коммуникаций помимо общей схемы должен в обязательном порядке отражать все диаметры инженерных линий, чтобы давать представление о размерах вводных отверстий для строителей:

Особенности устройства монолита на грунте

«Плавающие» плиты, возводимые над нулевым уровнем земли, могут использоваться для различных типов грунта, но наиболее эффективны на почве, которая характеризуется особой склонностью к пучению при минусовых температурах, а также на болотистой местности.

Например, глинистая почва за счет своей сыпучести и пластичности относится к самым тяжелым типам пород для строительства фундаментов, поэтому для таких условий предпочтительно использование фундамента «плавающая плита».

Устройство силовой конструкции плиты начинается с разметки участка и рытья котлована на глубину, которая будет соответствовать толщине подошвы из нерудных материалов, как правило, речь идет о совместном использовании песка и щебня. Большинство практикующих строителей используют традиционную комбинацию слоем: 20 см песка и 20 см щебенки.

Если фундамент строится на глине, то параметры нерудной подушки должны быть больше самой плиты как минимум на 20 см с каждой стороны. Только так можно обеспечить достаточную степень монументальности строения.

В обязательном порядке сверху подушки укладывают слой гидроизолятора:

  1. рубероида;
  2. несколько слоев полиэтилена и/ или экструдированного пенополистирола;
  3. который одновременно выполняет функцию теплизолятора.

Затем строители приступают к монтажу опалубки, вязке арматурного каркаса и непосредственно бетонированию.

Заглубление

Степень заглубления основания в зависимости от типа почвы можно узнать в СП 50-101-2004 таблица 12.2.

Кроме «плавающих» монолитов, различают другие типы фундамента:

  1. Мелкозаглубленная плитная конструкция . Плита мелкого заложения используется при строительстве сооружений в один или несколько этажей на относительно стабильных грунтах с глубоким расположением подземных источников. Котлован под конструкцию роется на глубину 0,7–1 м. Далее схема строительства аналогична предыдущей методике.
  2. Заглубленный плитный фундамент с ребрами жесткости – позволяет сэкономить на расходе строительных материалов в том случае, если гидрогеологические и проектные условия предопределяют закладку плиты большой толщины. Строительство фундамента заключается в обустройстве траншей для железобетонных лент, на которые в дальнейшем будет опираться монолитная плита толщиной 0,25–0,4 м.
  3. Плитная конструкция, построенная по шведской или финской технологии, совмещенная с системой монтажа «теплого пола» в доме. Для шведских плит вначале снимают слой плодородной почвы, а затем роют траншеи под ленты, которые будут выполнять функцию ребер жесткости. Когда ленточный контур затвердеет, кладут листы теплоизолятора, устраивают опалубку, монтируют армокаркас, совмещенный с системой труб для «теплого пола», а затем делают бетонную стяжку.

Для финской плиты роют один котлован на глубину ленточного железобетонного основания, после затвердевания которого делают обратную засыпку внутреннего пространства нерудным материалом. Под железобетонной плитой размещают листы теплоизолятора. В данном случае систему труб для «теплого пола» монтируют на этапе чистовой отделки напольного покрытия.

Трещины и другие проблемы

Трещины и другие деформации плитного фундамента могут появиться сразу после строительства или в процессе эксплуатации по таким причинам:

  • Нарушена технология строительства;
  • Неправильно рассчитаны проектные нагрузки на фундамент;
  • Не исследованы гидрогеологические особенности участка;
  • Изменилась геология местности, например, поднялся уровень грунтовых вод из-за большого количества выпавших осадков и т.д.

Трещиной допустимого размера считается щель, ширина которой не превышает 0,4 мм. В этом случае застройщик должен проследить за ее динамикой. Если дефект не распространяется, то его можно устранить с помощью песчано-цементного раствора мелкодисперсного состава.

Необходимо применять более сложные и дорогостоящие способы ремонта при распространении трещин, возникновении сети щелей, если они распространились на стены дома:

  • бурение наклонных отверстий в основании и закачка через них скрепляющих растворов;
  • монтаж дополнительного основания с большим заглублением и площадью опоры.

Сложным ремонтом плитных фундаментов занимаются специализированные компании. Перед работой необходимо заново просчитать нагрузки и исследовать геологию, чтобы выбрать подходящий способ реконструкции плиты.

Отзывы

Часто индивидуальные застройщики пренебрегают правилами строительства силовых конструкций и в результате появляются дефекты в плитах, причины которых были рассмотрены в предыдущем разделе.

Частный вариант нарушения методики – заливка раствора в опалубочное пространство не через лотки, как сказано в нормативах, а с одного угла с последующим распределением лопатой по всей плоскости.

В этом случае меняется соотношение жидких и твердых компонентов в растворе, и плита теряет свою прочность.

Нарушается консистенция бетона и в том случае, если были перерывы в заливке бетона. Мелкие трещинки могут появиться уже через полчаса–час после заливки. Чтобы удалить дефекты, нужно заново пройтись по поверхности виброплитой.

Монолитный плитный фундамент и его устройство начинающие строители ищут советов и обсуждают на форуме:

  1. О том, в каких случаях стоит включать щебень в «пирог» подушки, можно прочитать на форуме.
  2. Рассуждения частных застройщиков о том, какой должна быть минимальная глубина закладывания плитного основания тут.
  3. Участники форумов обсуждают варианты ремонта трещин, которые появились в плитном фундаменте в процессе эксплуатации – тут и тут.

Заключение

Существуют различные варианты конструкции монолитной плиты, каждый из которых эффективен в тех или иных проектных условиях. Чтобы построить надежное основание под дом, нужно проанализировать сразу несколько вариантов.

В случае индивидуального строительства целесообразно обсудить выбор со специалистом или доверить проектирование экспертам, ведь, как видно из изложенного материала, малейшие ошибки в строительстве могут привести к дорогостоящему ремонту и даже необратимым последствиям.
