Пирог фундаментной плиты: с утеплителем, особенности и толщина

Монолитная фундаментная плита – порядок устройства

Монолитная фундаментная плита является одним из самых надежных видов фундамента: она может использоваться на очень подвижных или неравномерно сжимаемых грунтах, кроме песчаного, обладает высокой несущей способностью и достаточно проста в изготовлении. Единственным минусом такого решения можно назвать большую стоимость. Разновидностью данного типа фундамента является утепленная шведская плита, которая возводится с применением листовых теплоизолирующих материалов.

Самостоятельно обустроить монолитную плиту несложно, т.к. она относится к незаглубленным и мелкозаглубленным типам фундамента. Важная задача – правильно рассчитать и разметить фундамент на площадке, а дальше идет, в основном, простая физическая работа.

Что представляет собой данный тип основания

Фундамент монолитная плита – классический тип основания, который может быть использован на самых сложных грунтах. Он закладывается на небольшую глубину, что позволяет иногда даже обойтись без механизации или воспользоваться небольшим экскаватором для копки котлована, который имеет глубину 50 см. Армирование плиты производится с помощью каркаса из стальной арматуры.

Данный фундамент используется тогда, когда нет необходимости в подвальном помещении или цоколе, и может играть роль чернового пола первого этажа. Несущая способность его очень велика, поэтому он используется для строений из кирпича или монолитного бетона.

Этапы строительства монолитной фундаментной плиты

• Котлован. Он имеет небольшую глубину, но дно его должно быть идеально ровным и горизонтально расположенным. Нельзя досыпать неровности грунтом – если получилась яма, нужно выравнивать все дно. Его хорошо уплотняют и выстилают геотекстильной тканью.
• Производится засыпка места будущего монолитного фундамента мелким гравием и уплотнение его с помощью виброплиты. Затем грунт покрывается слоем геотекстиля.
• Второй слой засыпки производится с помощью песка, затем она снова уплотняется. Толщина каждого слоя засыпки – 10-20 см.

Обязательным этапом строительства является гидроизоляция плиты.

Для этого используются различные материалы, такие, как рулонная или обмазочная гидроизоляция. Если применяются рулонные материалы – рубероид, рубемаст и т.п., они укладываются на всю поверхность с нахлестом полос друг на друга не менее 15 см и проклеиванием их с помощью битумной мастики. Площадь гидроизоляционного ковра должна быть больше фундамента, чтобы потом края его можно было завернуть наверх.

При использовании обмазочной гидроизоляции необходимо на засыпке сначала устроить тонкую цементную стяжку толщиной 2-3 см, превосходящую по размерам фундамент сантиметров на 5-10. После ее высыхания на нее наносится слой обмазочной гидроизоляции.

• На слой гидроизоляции устанавливается опалубка из досок так, чтобы площадь опалубки находилась внутри площади гидроизоляции.
• Каркас из арматуры вяжется с помощью вязальной проволоки. Обычно используется рифленая арматура толщиной 8-14 мм, каркас выполняется двухслойным. Между опалубкой и каркасом должен быть защитный зазор, чтобы он полностью находился в толще бетона.
  Углы монолитной фундаментной плиты армируются с усилением каркаса дополнительными изогнутыми прутами, которые крепятся с нахлестом на прутья основного каркаса на 40-50 см.
• После заливки монолитного фундамента его накрывают сверху полиэтиленовой пленкой или брезентом, чтобы не происходило его слишком интенсивное высыхание – это может привести к растрескиванию.

Снимать опалубку монолитной плиты можно через неделю, а продолжение строительных работ возможно не ранее полного набора бетоном марочной прочности, т.е. через 28 дней. После этого производится гидроизоляция боковых поверхностей с помощью рулонных или обмазочных материалов, шлифовка поверхности (при необходимости).

Обратная засыпка монолитного фундамента производится смесью вынутого при копке котлована грунта и жидкого цементного раствора. Грунт хорошо уплотняется, избегая нарушения гидроизоляционного слоя.

Таким образом, в короткие сроки можно получить фундаментную плиту, полностью соответствующую строительным нормам и правилам.

что это такое, конструкция пирога под дом, чертеж, план, схема в разрезе, отзывы и обсуждение, что делать, если появились трещины

Большинство практикующих строителей относят плитный фундамент к наиболее прочным, надежным и долговечным силовым конструкциям под жилые дома, хозяйственные постройки и промышленные объекты.

В чем особенность конструкции представленного типа основания, как выглядит плита на чертеже и в разрезе, нюансы устройства и заглубления – будет рассмотрено в текущей статье.

Содержание

• 1 Плитное основание — что это такое?
• 2 Конструкция и схема правильного пирога плитного основания под дом
  • 2.1 Нужен ли щебень?
• 3 Фундаментные чертежи и планы в разрезе
• 4 Особенности устройства монолита на грунте
• 5 Заглубление
• 6 Трещины и другие проблемы
• 7 Отзывы
• 8 Заключение

Плитное основание — что это такое?

Основу фундамента данного типа составляет железобетонный монолит, изготовленный методом заливки бетона под площадью основания проектируемого сооружения.

За счет того, что фундамент является сплошной конструкцией, он может равномерно подниматься и опускаться при подвижках почвенных масс, расположенных по ним. За счет этого качества основание получило название «плавающая плита».

Устойчивость фундамента к вспучиванию грунта, а также его способность противостоять деформирующим нагрузкам обуславливают широкую сферу применения, в том числе на участках с переувлажненными, рыхлыми и нестабильными грунтами и глубоко расположенной точкой промерзания.

Чтобы готовая силовая конструкция гарантировано целостность здания, и в процессе ее эксплуатации отсутствовал риск растрескивания или повреждения, строительство и проектирование основания должно проводиться строго в соответствии с действующими нормами по СНиП и СП, а именно:

• СНиП 2.02.01-83 – основания зданий;
• СП 50-101-2004 – проектирование и устройство фундаментов различных сооружений;
• СП 63. 13330.2018 –строительство железобетонных конструкций.

Конструкция и схема правильного пирога плитного основания под дом

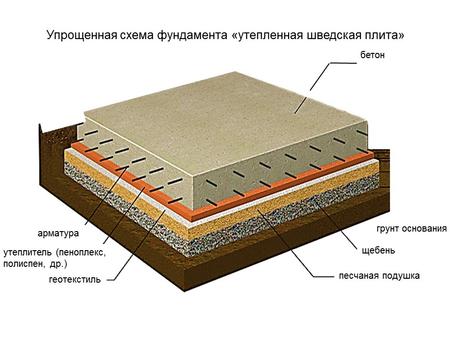

Классический «пирог» плитного основания состоит из следующих слоев:

1. Подушка из нерудных материалов – песка, щебня, песчано-гравийной смеси.
2. Бетонная стяжка для усиления конструкции и обеспечения идеально ровной поверхности.
3. Несколько слоев рулонного гидроизоляционного материала.
4. Один или два слоя утеплителя (чаще всего экструдированного пенополистирола).
5. Армирующий каркас из одной сетки или двух связанных в пространстве поясов, изготовленных стальной рифленой арматуры.
6. Непосредственно слой бетонной плиты толщиной 0,1–0,4 м.
7. Слой гидроизолятора, нанесенный на затвердевшую плиту.

Схема дополняется дренажным кольцом по периметру и отмосткой с подложкой из утеплителя

Когда строительство дома ведется на участках с песчаным грунтом, а в регионе наблюдается теплый климат, то иногда строители исключают из «пирога» слой утеплителя.

Нужен ли щебень?

Подушка под плитным фундаментом может состоять только из уплотненной песчаной прослойки и подбетонки, но большинство практикующих строителей добавляют в «пирог» слой щебня средней фракции.

Этот материал характеризуется морозостойкостью (F15 до F400) и повышенным сопротивлением к силам морозного пучения, поэтому в разы уменьшает риск возможных деформаций в фундаменте при температурных перепадах. Щебенку укладывают слоем до 20 см на уплотненный песок. Нерудный материал орошают водой и тщательно уплотняют виброплитой.

Фундаментные чертежи и планы в разрезе

Графические документы, составляемые при проектировании плитного фундамента, представляют собой планы и чертежи, которые дают подробную информацию о планируемом объекте, а именно:

• габаритах;
• форме;
• осях;
• размерах слоев;
• схеме армирования;
• вариантах тепло- и гидроизоляции;
• схемах закладки инженерных коммуникаций.

Ниже представлены примерные планы плитного основания:

Вид сверху:

В разрезе:

Схемы армирования дают полное представление о способе соединения силовой конструкции, диаметрах задействованных прутков, шаге между ними.

Например, на схеме ниже отображена схема армокаркаса, где:

1. Арматурные стержни класса А3, диаметром 12-16 мм, шаг – 200 мм.
2. Арматурные стержни А3 диаметром 8 мм, размер ячейки 400х400 мм.
3. Защитный слой бетона толщиной 35 мм.

План коммуникаций помимо общей схемы должен в обязательном порядке отражать все диаметры инженерных линий, чтобы давать представление о размерах вводных отверстий для строителей:

Особенности устройства монолита на грунте

«Плавающие» плиты, возводимые над нулевым уровнем земли, могут использоваться для различных типов грунта, но наиболее эффективны на почве, которая характеризуется особой склонностью к пучению при минусовых температурах, а также на болотистой местности.

Например, глинистая почва за счет своей сыпучести и пластичности относится к самым тяжелым типам пород для строительства фундаментов, поэтому для таких условий предпочтительно использование фундамента «плавающая плита».

Устройство силовой конструкции плиты начинается с разметки участка и рытья котлована на глубину, которая будет соответствовать толщине подошвы из нерудных материалов, как правило, речь идет о совместном использовании песка и щебня. Большинство практикующих строителей используют традиционную комбинацию слоем: 20 см песка и 20 см щебенки.

Если фундамент строится на глине, то параметры нерудной подушки должны быть больше самой плиты как минимум на 20 см с каждой стороны. Только так можно обеспечить достаточную степень монументальности строения.

В обязательном порядке сверху подушки укладывают слой гидроизолятора:

1. рубероида;
2. несколько слоев полиэтилена и/ или экструдированного пенополистирола;
3. который одновременно выполняет функцию теплизолятора.

Затем строители приступают к монтажу опалубки, вязке арматурного каркаса и непосредственно бетонированию.

Заглубление

Степень заглубления основания в зависимости от типа почвы можно узнать в СП 50-101-2004 таблица 12.2.

Кроме «плавающих» монолитов, различают другие типы фундамента:

1. Мелкозаглубленная плитная конструкция . Плита мелкого заложения используется при строительстве сооружений в один или несколько этажей на относительно стабильных грунтах с глубоким расположением подземных источников. Котлован под конструкцию роется на глубину 0,7–1 м. Далее схема строительства аналогична предыдущей методике.
2. Заглубленный плитный фундамент с ребрами жесткости – позволяет сэкономить на расходе строительных материалов в том случае, если гидрогеологические и проектные условия предопределяют закладку плиты большой толщины. Строительство фундамента заключается в обустройстве траншей для железобетонных лент, на которые в дальнейшем будет опираться монолитная плита толщиной 0,25–0,4 м.
3. Плитная конструкция, построенная по шведской или финской технологии, совмещенная с системой монтажа «теплого пола» в доме. Для шведских плит вначале снимают слой плодородной почвы, а затем роют траншеи под ленты, которые будут выполнять функцию ребер жесткости. Когда ленточный контур затвердеет, кладут листы теплоизолятора, устраивают опалубку, монтируют армокаркас, совмещенный с системой труб для «теплого пола», а затем делают бетонную стяжку.

Для финской плиты роют один котлован на глубину ленточного железобетонного основания, после затвердевания которого делают обратную засыпку внутреннего пространства нерудным материалом. Под железобетонной плитой размещают листы теплоизолятора. В данном случае систему труб для «теплого пола» монтируют на этапе чистовой отделки напольного покрытия.

Трещины и другие проблемы

Трещины и другие деформации плитного фундамента могут появиться сразу после строительства или в процессе эксплуатации по таким причинам:

• Нарушена технология строительства;
• Неправильно рассчитаны проектные нагрузки на фундамент;
• Не исследованы гидрогеологические особенности участка;
• Изменилась геология местности, например, поднялся уровень грунтовых вод из-за большого количества выпавших осадков и т. д.

Трещиной допустимого размера считается щель, ширина которой не превышает 0,4 мм. В этом случае застройщик должен проследить за ее динамикой. Если дефект не распространяется, то его можно устранить с помощью песчано-цементного раствора мелкодисперсного состава.

Необходимо применять более сложные и дорогостоящие способы ремонта при распространении трещин, возникновении сети щелей, если они распространились на стены дома:

• бурение наклонных отверстий в основании и закачка через них скрепляющих растворов;
• монтаж дополнительного основания с большим заглублением и площадью опоры.

Сложным ремонтом плитных фундаментов занимаются специализированные компании. Перед работой необходимо заново просчитать нагрузки и исследовать геологию, чтобы выбрать подходящий способ реконструкции плиты.

Отзывы

Часто индивидуальные застройщики пренебрегают правилами строительства силовых конструкций и в результате появляются дефекты в плитах, причины которых были рассмотрены в предыдущем разделе.

Частный вариант нарушения методики – заливка раствора в опалубочное пространство не через лотки, как сказано в нормативах, а с одного угла с последующим распределением лопатой по всей плоскости.

В этом случае меняется соотношение жидких и твердых компонентов в растворе, и плита теряет свою прочность.

Нарушается консистенция бетона и в том случае, если были перерывы в заливке бетона. Мелкие трещинки могут появиться уже через полчаса–час после заливки. Чтобы удалить дефекты, нужно заново пройтись по поверхности виброплитой.

Монолитный плитный фундамент и его устройство начинающие строители ищут советов и обсуждают на форуме:

1. О том, в каких случаях стоит включать щебень в «пирог» подушки, можно прочитать на форуме.
2. Рассуждения частных застройщиков о том, какой должна быть минимальная глубина закладывания плитного основания тут.
3. Участники форумов обсуждают варианты ремонта трещин, которые появились в плитном фундаменте в процессе эксплуатации – тут и тут.

Заключение

Существуют различные варианты конструкции монолитной плиты, каждый из которых эффективен в тех или иных проектных условиях. Чтобы построить надежное основание под дом, нужно проанализировать сразу несколько вариантов.

В случае индивидуального строительства целесообразно обсудить выбор со специалистом или доверить проектирование экспертам, ведь, как видно из изложенного материала, малейшие ошибки в строительстве могут привести к дорогостоящему ремонту и даже необратимым последствиям.
