Песок цемент раствор: Как развести цемент с песком по пропорциям для штукатурки стен?

Как связаны плотность, влажность и вид песка с качеством бетонного раствора? Зачем песок в бетоне?

Добавление песка в бетон относится к незыблемым строительным истинам. При любом виде строительства, в том числе и монолитных работах, требуется изготовление бетонного раствора, в котором присутствует песок. Можно ли обойтись без этого наполнителя, как это отразится на качестве бетона? Каким должно быть качество песка, который применяется в проектном строительстве для изготовления бетона.

Песок — структурный наполнитель бетонного монолита

В первую очередь определим функцию песка в бетоне. В растворе и будущем монолите присутствуют два основных наполнителя — это песок и щебень. Их задача состоит в том, чтобы сформировать внутренний каркас монолита, прочность которого зависит от характера сцепления элементов и воздействия на связующее — цемент. Задача песка в бетонном монолите — обеспечить объем и взаимодействие, распределение напряжений, при котором клейкий цемент при высыхании не растрескается.

Намоченный водой, прошедший ряд химических и структурных изменений под действием воды цемент сам по себе не является прочным монолитом. При твердении без песка и щебня он начинает стягиваться крайне неравномерно, теряет воду, растрескивается. В дальнейшем такой монолит сильно деформируется, и считать соответствующим строительному стандарту нельзя — конструкция не будет обладать необходимой прочностью.

На качество монолита влияет не только соотношение компонентов, но и свойства каждого из них, причем свойства во взаимодействии. Песок играет роль распределителя напряжений в массе клейкого цементного связующего. Каждая песчинка раствора — это своего рода центр прочности, который связан с другими центрами и щебнем.

Связь между качеством песка и свойствами бетона

Свойства и поведение песка в бетонном растворе определяются его изначальным состоянием в момент добавления. Для проектного строительства и изготовления раствора наилучшим решением оказывается купить речной песок с доставкой, поскольку именно этот вид наполнителя обеспечивает сохранение свойств монолита. Помимо формы зерен и их химического состава, учитывается еще ряд показателей качества строительного песка.

1. Связанные характеристики — это плотность и влажность строительного песка. Средняя величина плотности должна находиться в пределах 1,5 — 1,65 кг/м куб. Показатель рассчитывается без трамбовки, поэтому называется насыпной плотностью. Стандартом влажности считается 4 %, но большинство рецептур бетонного раствора составляется для влажности в 1 %. Поэтому принято использовать речной песок плотностью 1,45 кг/м куб средней и крупной фракций (2-5 мм).
2. Вид песка для приготовления строительных бетонных растворов — в проектном строительстве принято использовать песок речного происхождения, который хорошо распределяется в растворе за счет округлой формы песчинок. Это придает массе однородность и впоследствии служит основой для равномерного распределения напряжений. Кроме того, речной песок способствует правильному твердению монолита за счет своей формы.
3. Чистота песка — отсутствие или минимальное количество пыли и глины гарантируют прочность и скорость схватывания монолита. Клейкие примеси связывают цемент при взаимодействии с водой, что отрицательно сказывается на свойствах готового монолита. Желательно, чтобы общее количество примесей в массе песка не превышало 5 %.
4. Способность сохранять свойства — упаковка, препятствующая намоканию, загрязнению и замерзанию лучше всего предохраняет песок от порчи при перевозке и хранении. Для этого можно купить речной песок в мешках по 40 кг и расходовать его по мере надобности, храня на крытой площадке.

При поставках песка к нему прилагается документация с описанием основных характеристик, которые должны соответствовать ГОСТ 8736-93.

Качественный строительный песок и прочный бетон

В некоторых случаях строители пытаются сэкономить и прибегают к использованию карьерного песка. Для крупного проекта это довольно рискованное решение, поскольку свойства бетона могут сильно измениться в худшую сторону из-за большого количества примесей и формы песчинок. Лучшее решение — купить строительный песок с проверенными характеристиками и не заниматься рискованными экспериментами.

Нарушение показателя влажности песка может привести к снижению его плотности, а это грозит ошибкой в дозировке при смешивании раствора. В результате готовый монолит может оказаться либо рыхлым, либо склонным к деформации, что одинаково плохо.

Сделать заказ прямо сейчас

Похожие услуги

Самокаты, велосипеды и пляжные зонты: что находят водолазы на дне Москвы-реки

15 июля рядом с причалом в Центральном парке культуры и отдыха имени М. Горького рабочие углубили дно. Вместе с илом из воды достали трубы, пляжные зонты, стройматериалы и даже самокаты. За этим процессом внимательно наблюдал корреспондент «Вечерней Москвы». Москвичи Павел и Анна Корчагины любят прогуляться с утра пораньше по городскому парку. Во-первых, народу немного — […]

Подводно-технические работы

Обладая необходимыми средствами, механизмами и строительной техникой, специалисты компании «Флот Неруд» производят любые подводно-технические работы. Методы, особенности и характер водолазного обследования во многом зависят от поставленных заказчиком целей. Обладая необходимыми средствами, механизмами и строительной техникой, специалисты компании «Флот Неруд» производят любые подводно-технические работы. Методы, особенности и характер водолазного обследования во многом зависят от поставленных заказчиком […]

SDLG: спецтехника высокого качества

Компания SDLG является одним из крупнейших производителей спецтехники в Китае. По объемам производимой продукции она уступает только таким брендам, как XCMA, Liugong, Longgong. В течение последних пяти лет SDLG входит в пятьдесят лучших изготовителей фронтальных погрузчиков. При этом дата основания этой компании – 1972 год. Компания SDLG является одним из крупнейших производителей спецтехники в Китае. […]

Приготовление бетонного раствора в зимних условиях

Главная

Статьи

Приготовление бетонного раство……

Изготовление бетонного раствора при морозах до -15С возможно при соблюдении определенных инструкций. Главное не делать ошибки, приобретая расходный материал (в этом вам поможет наша статья: Как выбрать цемент), и правильно замешивать рабочую смесь. Для создания бетонной смеси в бетономешалке на 110л зимой потребуются такие расходные материалы:

Цемент

В частном строительстве опытные бригады и строительные фирмы работают с портландцементом М400, М500. Он универсален в применении, производится в чистом виде или с добавками.
Касательно маркировок на мешках. Маркировка «Д0» на таре показывает, что цемент максимально очищен и состоит только из частиц клинкера (в цементе нет добавок, Д=0%). Цемент с такой маркировкой рекомендуется, если нужно замешивать раствор при отрицательных температурах. Он быстрее «схватывается», более морозостоек и водонепроницаем, чем цемент с маркировкой «Д20». Аббревиатура «Д20» на мешках означает что в цементе 20% добавок, соответственно он «слабее» по характеристикам, чем чистый цемент с маркировкой «Д0».
Числа 500, 400 означают, что бетон, изготовленный с соблюдением требований по тех. карте, способен выдержать 500 кг или 400 кг давления на 1 см.кв., в зависимости от марки.

Щебень-зубок

Обычно в растворе для стяжек, фундаментов, других общестроительных нужд применяют фракцию 10-20 (щебень от 1 см до 2 см). Бетон с наполнителем такого размера гораздо легче укладывается в отличие от бетона с наполнителем более крупной фракции 20-40 (щебень от 2 см до 4 см) или 40-60 (щебень от 4 см до 6 см). Небольшой размер обеспечивает максимальную плотность бетонной массы при укладке. Существует минимальный риск образования пустот при заливке бетона в опалубку либо при устройстве стяжек. Лещадность щебня-зубка (доля пыли и посторонних примесей в наполнителе) в пределах 3%-5%. Лещадность — важный показатель. Бетон не наберет необходимой крепости, если в щебне будет содержаться грязь в виде отсева или других мусорных добавок.

Песок

Существует 2 основных вида строительного песка, добывают его также разными способами:
• Желтый песок берут в карьере;
• Белый песок намывают из реки, озера.
Речной песок в бетоне для фундаментов и стяжек однозначно предпочтительней песка, добытого в карьере. Последний обычно содержит в составе части земли, глины, других сорных примесей.
Речной белый песок имеет более крупный размер кристаллов, содержит очень мало ненужных примесей в составе. С раствором на белом песке можно дольше работать — он «садится» медленнее раствора с желтым песком в составе.

Антифриз для бетона

Пластифицирующая антиморозная добавка. Компонент, значительно упростивший замешивание раствора на холоде. Одновременно добавка уменьшает до 20% количество воды в составе. Необходима при работе в условиях пониженной температуры.

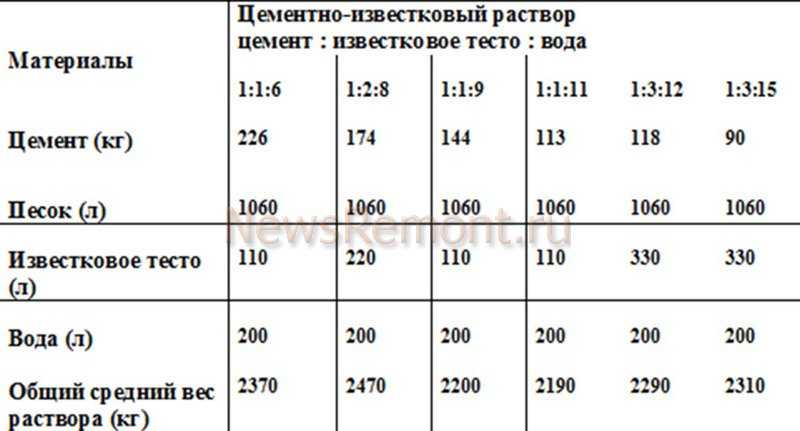

В таблице указаны пропорции для изготовления бетонов разных классов, от тяжелых до сверхлегких.

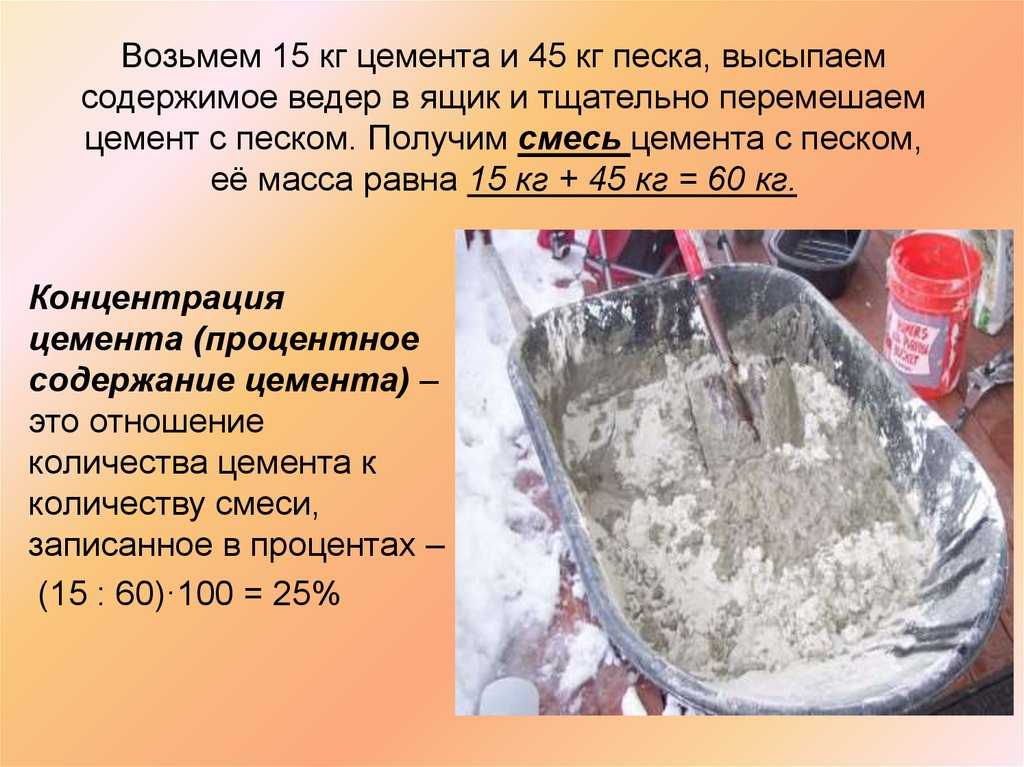

Проверенная пропорция для бетономешалки на основе цемента м400:
• 1 часть цемента
• 2 части песка
• 3 части щебня-зубка

Рекомендации по изготовлению бетона при минусовых температурах

Быстро и легко наполнить бетономешалку согласно пропорции для создания бетонного раствора можно подборной лопатой без использования мерных ведер. В бетономешалку на 110 литров без расплескивания смеси при замешивании входит:
• 3 подборных лопаты цемента
• 6 лопат песка
• 9 лопат щебня-зубка
• 7 литров нагретой до +50С воды (объем жидкости указан для раствора с антиморозной добавкой)
• Антиморозная добавка в количестве согласно рекомендациям производителя. Обычно не больше 1% от массы цемента
Прямое назначение добавки — возможность работать с раствором в холодное время. Её применение также снижает количество воды в растворе, повышает пластичность бетона. С пластифицирующим антифризом для бетона раствор становится более текучим. Усадка из-за уменьшения количества воды в растворе всего около 1 мм вместо обычных 2-3мм. Ускоряется время твердения.
Основной проблемой при создании раствора в холодное время является щебень. Он остывает, и при замешивании вокруг каждого камешка образуется наледь. В результате не происходит перемешивания до однородного состава. Антиморозная добавка частично решает эту проблему. Дополнительно используют горячую воду. В процессе перемешивания она отдает тепло щебенке, запускает химическую реакцию в растворе. В результате смесь в состоянии перемешаться до однородной массы. Если воду не греть, то смесь в мешалке будет рассыпчатой, комкообразной, непластичной, каждый камешек в растворе будет окутан ледяным коконом из застывшей цементно-песчаной смеси.

Анализ гидратационного поведения и микромеханизмов цементного раствора с коралловым песком на раннем этапе

. 2022 29 января; 15 (3): 1074.

дои: 10.3390/ma15031074.

Юэ Цинь ¹ , Фаньхуа Мэн ² , Чжао Чжан ²

Принадлежности

• ¹ Школа гражданского строительства и архитектуры Уханьского технологического университета, Ухань 430070, Китай.
• ² Кафедра геотехнической инженерии, Даляньский технологический университет, Далянь 116024, Китай.

• PMID: 35161019
• PMCID: PMC8839492
• DOI: 10.3390/ма15031074

Бесплатная статья ЧВК

Юэ Цинь и др. Материалы (Базель).

Бесплатная статья ЧВК

. 2022 29 января; 15 (3): 1074.

дои: 10. 3390/ma15031074.

Авторы

Юэ Цинь ¹ , Фаньхуа Мэн ² , Чжао Чжан ²

Принадлежности

• ¹ Школа гражданского строительства и архитектуры Уханьского технологического университета, Ухань 430070, Китай.
• ² Кафедра геотехнической инженерии, Даляньский технологический университет, Далянь 116024, Китай.

• PMID: 35161019
• PMCID: PMC8839492
• DOI: 10.
  3390/ма15031074

Абстрактный

Цементный раствор из кораллового песка (CSC) все чаще используется в проектах по рифам, который готовится путем смешивания кораллового песка с цементом и водой в определенных пропорциях. Учитывая, что поведение гидратации на ранних стадиях тесно связано с прочностью и долговечностью раствора, процесс гидратации на ранних стадиях и микроморфология растворов CSC с различными водоцементными отношениями (В/Ц) и песчано-цементными отношениями (S /С) были изучены. В данной статье предлагается система мониторинга на основе ВБР, которая использует высокую чувствительность и прилегаемость оптического волокна для одновременного и непрерывного измерения температуры гидратации и деформации внутренней усадки. Стандартный песчано-цементный раствор (SSC) с такой же фракцией песка и пропорциями смеси также подготовлен для сравнения. Микроморфологию наблюдают с помощью сканирующего электронного микроскопа (СЭМ) для объяснения результатов измерений.

Ключевые слова: датчики на волоконной брэгговской решетке; цемент из кораллового песка; ранний возраст; поведение при гидратации; пропорция.

Заявление о конфликте интересов

Авторы заявляют об отсутствии конфликта интересов.

Цифры

Типичная микроморфология кораллового песка…

Рисунок 1

Типичная микроморфология кораллового песка, наблюдаемая с помощью СЭМ при 500-кратном увеличении: ( a…

Типичная микроморфология кораллового песка, наблюдаемая с помощью СЭМ при увеличении в 500 раз: ( a ) Частица A; ( b ) частица B.

Рисунок 2

Содержание элементов в образце CSC.

Рисунок 2

Содержание элементов в образце CSC.

Содержание элемента образца CSC.

Рисунок 3

Классификация частиц кораллового песка…

Рисунок 3

Классификация частиц кораллового песка и стандартного песка в CSC и SSC.

Классификация частиц кораллового песка и стандартного песка в CSC и SSC.

Рисунок 4

Принципиальная схема контроля ВБР…

Рисунок 4

Принципиальная схема системы мониторинга ВБР.

Принципиальная схема системы мониторинга ВБР.

Рисунок 5

Приращение температуры гидратации…

Рисунок 5

Приращение температуры гидратации CSC и SSC цементных паст при различных В/Ц…

Приращение температуры гидратации цементных паст CSC и SSC при различных В/Ц и Т/Ц: ( a ) CSC, В/Ц = 0,4; ( b ) SSC, В/Ц = 0,4; ( с ) CSC, В/Ц = 0,45; ( d ) SSC, В/Ц = 0,45; ( и ) CSC, В/Ц = 0,5; ( f ) SSC, В/Ц = 0,5; ( г ) CSC, В/Ц = 0,55; ( ч ) SSC, В/Ц = 0,55.

Рисунок 5

Приращение температуры гидратации…

Рисунок 5

Приращение температуры гидратации CSC и SSC цементных паст при различных В/Ц…

Приращение температуры гидратации цементных паст CSC и SSC при различных В/Ц и Т/Ц: ( a ) CSC, В/Ц = 0,4; ( б ) SSC, В/Ц = 0,4; ( с ) CSC, В/Ц = 0,45; ( d ) SSC, В/Ц = 0,45; ( и ) CSC, В/Ц = 0,5; ( f ) SSC, В/Ц = 0,5; ( г ) CSC, В/Ц = 0,55; ( ч ) SSC, В/Ц = 0,55.

Рисунок 6

Пиковая температура гидратации с…

Рисунок 6

Подобранная пиковая температура гидратации с S/C при том же W/C в CSC.

Подобранная пиковая температура гидратации с S/C при том же самом W/C в CSC.

Рисунок 7

Пиковая температура гидратации с…

Рисунок 7

Подобранная пиковая температура гидратации с В/Ц при той же Т/Ц в CSC.

Подобранная пиковая температура гидратации с В/Ц при том же В/Ц в CSC.

Рисунок 8

Микроморфология цементного теста CSC…

Рисунок 8

Микроморфология цементного теста CSC для различных соотношений В/Ц при Т/Ц = 1,0…

Микроморфология цементного теста CSC для различных соотношений В/Ц при Т/Ц = 1,0 (увеличение 2000): ( и ) В/Ц = 0,40; ( b ) В/Ц = 0,45; ( с ) В/Ц = 0,50; ( d ) В/Ц = 0,55.

Рисунок 8

Микроморфология цементного теста CSC…

Рисунок 8

Микроморфология цементного камня CSC при различных соотношениях В/Ц при Т/Ц = 1,0…

Микроморфология цементного теста CSC для различных соотношений В/Ц при Т/Ц = 1,0 (увеличение 2000): ( и ) В/Ц = 0,40; ( b ) В/Ц = 0,45; ( с ) В/Ц = 0,50; ( d ) В/Ц = 0,55.

Рисунок 9

Деформация гидратационной усадки…

Рисунок 9

Деформация гидратационной усадки CSC и SSC цементных паст при различных В/Ц…

Деформация гидратационной усадки цементных паст CSC и SSC при различных В/Ц и Т/Ц: ( a ) КСК, В/Ц = 0,4; ( b ) SSC, В/Ц = 0,4; ( с ) CSC, В/Ц = 0,45; ( д ) SSC, В/Ц = 0,45; ( и ) CSC, В/Ц = 0,5; ( f ) SSC, В/Ц = 0,5; ( г ) CSC, В/Ц = 0,55; ( ч ) SSC, В/Ц = 0,55.

Рисунок 9

Деформация гидратационной усадки…

Рисунок 9

Деформация гидратационной усадки CSC и SSC цементных паст при различных В/Ц…

Деформация гидратационной усадки цементных паст CSC и SSC при различных В/Ц и Т/Ц: ( a ) КСК, В/Ц = 0,4; ( b ) SSC, В/Ц = 0,4; ( с ) CSC, В/Ц = 0,45; ( d ) SSC, В/Ц = 0,45; ( и ) CSC, В/Ц = 0,5; ( f ) SSC, В/Ц = 0,5; ( г ) CSC, В/Ц = 0,55; ( ч ) SSC, В/Ц = 0,55.

Рисунок 10

Пиковая деформация усадки с…

Рисунок 10

Подогнанная пиковая деформация усадки с S/C при том же W/C в растворе CSC.

Подогнанная пиковая деформация усадки с S/C при том же W/C в растворе CSC.

Рисунок 11

Микроморфология раствора CSC для…

Рисунок 11

Микроморфология строительного раствора CSC для различных Т/Ц при В/Ц = 0,45: ( a…

Микроморфология раствора CSC для различных S/C при W/C = 0,45: ( a ) S/C = 0,50; ( b ) S/C = 1,0 (2000 увеличений).

Рисунок 12

Местно увеличенная микроморфология CSC…

Рисунок 12

Местно увеличенная микроморфология CSC цементного теста для S/C = 1,0 и W/C…

Местно увеличенная микроморфология цементного теста CSC для S/C = 1,0 и W/C = 0,40 (увеличение 10 000).

См. это изображение и информацию об авторских правах в PMC

Похожие статьи

• Вариант переработки отходов металлургического шлама в качестве частичной замены природного песка в строительных растворах, содержащих цемент CSA, для сохранения окружающей среды и природных ресурсов.

  Алваэли М. , Голашевски Ю., Нислер М., Пизонь Ю., Голашевска М. Алваэли М. и соавт. Джей Хазард Матер. 2020 5 ноября; 398:123101. doi: 10.1016/j.jhazmat.2020.123101. Epub 2020 9 июня. Джей Хазард Матер. 2020. PMID: 32768842

• Штукатурка, армированная вторичным целлюлозным волокном.

  Стевулова Н., Вацлавик В., Господарова В., Дворский Т. Стевулова Н., и соавт. Материалы (Базель). 2021 31 мая; 14 (11): 2986. дои: 10.3390/ma14112986. Материалы (Базель). 2021. PMID: 34072982 Бесплатная статья ЧВК.

• Исследование гидратации и микроструктуры строительного раствора, содержащего порошок кораллового песка, смешанного с СКМ.

  Ли Х, Ма Ю, Шэнь Х, Чжун Ю, Ли Ю. Ли Х и др. Материалы (Базель). 2020 сен 24;13(19):4248. дои: 10.3390/ma13194248. Материалы (Базель). 2020. PMID: 32987635 Бесплатная статья ЧВК.

• Влияние синтетического известнякового песка на морозостойкость магниево-калийфосфатно-цементного раствора.

  Ву Кью, Хоу Ю, Мэй Дж, Ян Дж, Ган Т. Ву Кью и др. Материалы (Базель). 2022 сен 20;15(19)):6517. дои: 10.3390/ma15196517. Материалы (Базель). 2022. PMID: 36233857 Бесплатная статья ЧВК.

• Влияние содержания серосодержащих хвостов и температуры твердения на свойства цементного раствора марки М32.5.

  Чен К., Чен Х., Ван П., Чен Х., Чен Дж. Чен Кью и др. Материалы (Базель). 2021 1 октября; 14 (19): 5751. дои: 10.3390/ma14195751. Материалы (Базель). 2021. PMID: 34640148 Бесплатная статья ЧВК.

Посмотреть все похожие статьи

использованная литература

1. 1. Ван А., Лю Б., Чжан З., Лю К., Сюй Х., Сунь Д. Разработка коралловых бетонов и технологий их улучшения: критический обзор. Констр. Строить. Матер. 2018; 187:1004–1019. doi: 10.1016/j.conbuildmat.2018.07.202. — DOI
2. 1. Ван К., Ли П., Тянь Ю., Чен В., Су К. Механические свойства и микроструктура бетона на портландцементе, приготовленного из песка коралловых рифов. Дж. Уханьский унив. Техн.-мат. науч. Редактировать. 2016;31:996–1001. doi: 10.1007/s11595-016-1481-x. — DOI
3. 1. Скривенер К. Л., Киркпатрик Р.Дж. Инновации в использовании и исследованиях вяжущих материалов. Цем. Конкр. Рез. 2008; 38: 128–136. doi: 10.1016/j.cemconres.2007.09.025. — DOI
4. 1. Хуан Ю., Ли С., Лу Ю., Ван Х., Ван К., Сунь Х., Ли Д. Влияние компонента смеси на механические свойства кораллового бетона при осевом сжатии. Констр. Строить. Матер. 2019;223:736–754. doi: 10.1016/j.conbuildmat.2019.07.015. — DOI
5. 1. Wang X., Yu R., Shui Z., Song Q., Zhang Z. Состав смеси и оценка характеристик экологически чистого сверхвысококачественного бетона, включающего переработанные материалы на основе кораллов. Дж. Чистый. Произв. 2017;165:70–80. doi: 10.1016/j.jclepro.2017.07.096. — DOI

Грантовая поддержка

• 42177127 / Национальный фонд естественных наук Китая
• 2021M692494/Китайский фонд докторантуры
• 42107213 / Национальный фонд естественных наук Китая

Анализ влияния добавления песчаной глины в цементный раствор на прочность на изгиб призм сборной кладки

[1] П. Б. Лоуренсо и Дж. Г. Ротс, Модель интерфейса с несколькими поверхностями для анализа каменных конструкций, J. Eng. мех., вып. 123, нет. 7, с.660–668, (1997).

DOI: 10.1061/(исх.)0733-9399(1997)123:7(660)

[2] Бахтери Дж., Махтар А.М., Самбасивам С., Моделирование методом конечных элементов конструкционной кладки из глиняного кирпича. Моделирование методом конечных элементов структурной кладки из глиняного кирпича, подвергающегося осевому сжатию, J. Teknol., vol. 41, стр. 57–68, (2004).

DOI: 10.11113/jt.v41.698

[3] Л. Ю. Шен, В. В. Ю. Там, К. М. Там и С. Хо, Потери материалов при строительстве, исследование в Гонконге, в материалах первой международной конференции CIB-W107 по созданию устойчивой строительной отрасли в развивающихся странах, 2000 г. , стр. 125–131. .

[4] Г. Эджелл и Б. А. Хазелтин, Строительный раствор для малоэтажного жилья: рекомендации, проблемы и решения, (2006).

[5] Ф. Х. Сабатини, O processoconstrutivo de edifcios de alvenariaestrutural sílicocalcário, диссертация MS, Univ. Сан-Паулу, Сан-Паулу, Бразилия (в порту, (1984).

[6] C. ASTM, C 78-94, Стенд. метод испытаний на прочность на изгиб Concr. (используя простую балку с нагрузкой в ​​третьей точке). Являюсь. соц. Контрольная работа. Матер. Филадельфия, стр. 3, (2000).

DOI: 10.1520/c0078_c0078m-10e01

[7] С. ASTM, 293-94, Стенд. Метод испытаний Прочность на изгиб Concr. (Использование простой балки с нагрузкой в ​​центре) ASTM Stand., (1998).

[8] Ассоциация CS и другие, CSA A179-04, Раствор и раствор для кирпичной кладки, Миссиссога, Онтарио, (2004 г.).

[9] Maurenbrecher AHP, Влияние процедур испытаний на прочность на сжатие каменных призм, Proceedings, Second Can. Мейсон. Symp., стр. 119–132, (1980).

[10] Ф. М. Халаф, А. В. Хендри и Д. Р. Фейрберн, Исследование прочности блочной кладки на сжатие, Struct. Дж., том. 91, нет. 4, стр. 367–375, (1994).

[11] Д. А. Лэрд, Р. Г. Драйсдейл, Д. В. Стаббс и Г. Р. Стерджен, Новый CSA S304. 1-04 «Проектирование каменных конструкций», в материалах 10-го Канадского симпозиума по масонству. Банф, Альберта, 2005 г., стр. 8–12.

[12] Дж. А. Тамбу, М. Дханасекар и К. Ян, Влияние толщины шва, адгезии и перегородок на бетонную кладку с подстилающим слоем лицевой оболочки, нагруженную на сжатие, Aust. Дж. Структура. англ., вып. 14, нет. 3, стр. 291–302, (2013).

DOI: 10.7158/s12-035.2013.14.3

[13] Б. Гиасси, Д. В. Оливейра, П. Б. Лоуренсо и Г. Маркари, Численное исследование роли растворных швов в поведении сцепления каменной кладки, усиленной FRP, Compos. Часть B англ., том. 46, стр. 21–30, (2013).

DOI: 10.1016/j.compositesb.2012.10.017

[14] С. Мишра, Влияние различных связующих на поведение при спекании строительного раствора на основе al2o3-sio2, (2014).

[15] В. Коринальдези и Г. Морикони, Поведение цементных растворов, содержащих различные виды вторичного заполнителя, Constr. Строить. Матер., том. 23, нет. 1, с.289–294, (2009).

DOI: 10.1016/j.conbuildmat.2007.12.006

[16] В. Коринальдези, М. Джуджолини и Г. Морикони, Использование щебня от сноса зданий в строительных растворах, Управление отходами, том. 22, нет. 8, стр. 893–899, (2002).

DOI: 10.1016/s0956-053x(02)00087-9

[17] В. Коринальдези, Механическое поведение каменной кладки, изготовленной из растворов из переработанного заполнителя, Cem. Конкр. Сост., т. 2, с. 31, нет. 7, стр. 505–510, (2009).

DOI: 10.1016/j.cemconcomp.2009.05.003

[18] Б. С. ЕН, 13139: 2002 Заполнители для раствора, Бр. Стоять. ин-т, (2002).

[19] Б. Эн, 1239 г.0-3 (2009). «Испытания затвердевшего бетона: прочность на сжатие образцов для испытаний», Бр. Стоять. Учреждение, Лондон (2000).

[20] O.
