Перемычки жб гост: ГОСТ 948-2016 Перемычки железобетонные для зданий с кирпичными стенами. Технические условия, ГОСТ от 20 октября 2016 года №948-2016

Перемычки железобетонные по ГОСТ-948-84

Наша компания производит и продает плитные (ПП) и брусковые (ПБ) перемычки длиной до 4-х метров с ненапрягаемой арматурой. Железобетонные перемычки изготавливаются по ГОСТ 948-84 и серии чертежей 1.038.1. Перемычки предназначены для перекрытия проемов в кирпичных (или сделанных из мелких блоков) стенах зданий различного назначения.

Маркировка перемычки состоит из четырех групп символов:

• цифры от 1 до 7. которая указывает номер сечения перемычки (высота-ширина)
• ПБ или ПП, перемычка брусковая или перемычка плитная
• двухзначного числа, задающего длину перемычки округленно в дециметрах
• — одно или двухзначное число, показывающее допустимую нагрузку

Например, 3ПБ13-37 это перемычка брусковая, длиной 127 см и допустимой нагрузкой 37 кН. Обращаем внимание на несовпадение длины перемычки цифрам в маркировке, это не ошибка, так задумано в ГОСТе.

Требования к качеству железобетонной перемычки.

1. Геометрия перемычки:

• отклонение по длине для бетонных перемычек длиной до 2,5 метров: 6 мм, от 2,5 метров до 4: 8 мм; свыше 4 метров: 10 мм
• отклонение по ширине и высоте: 5 мм
• отклонение прямолинейности профиля лицевой поверхности перемычки 3 мм для перемычек короче 4 метров и 4 мм для более длинных железобетонных перемычек

• Класс бетона по прочности указывается в серии чертежей 1.038.1 для конкретной железобетонной перемычки. Для большинства перемычек — B25.
• Необходимая морозостойкость определяется исходя из климатической зоны и ответственности здания. Для СПб и Ленинградской области F100 годится для зданий любого уровня ответственности.

Купить бетонные перемычки

• +7 (812) 931-40-43
• +7 (812) 985-53-64
• +7 (921) 657-38-12

3ПБ 13-37 п (ГОСТ 948-84) по стандарту: ГОСТ 948-84

Перемычки брусковые 3ПБ 13-37 п (ГОСТ 948-84) являютяся специальными элементами для перекрытия в жилых зданий или технических сооружений из кирпича различных проемов. Благодаря 3ПБ 13-37 п (ГОСТ 948-84) в такие проемы можно вставлять двери и окна без последствий обрушения конструкции. Железобетонные бруски используют при обустройстве ненесущих стен с целью создания надежных и долговечных конструкций.

Железобетонные элементы 3ПБ 13-37 п (ГОСТ 948-84) имеют специальные монтажные петли, что существенно облегчает их монтаж на объект. Прочность сооружения достигается путем воспринятия основных нагрузок на перемычки от вышерасположенных стен и прочих элементов, гарантируя тем самым надежность всего строения. Стоит отметить, что это абсолютно негорючие и экологически чистые изделия, поэтому применение в жилых домах полностью безопасно и экономически оправдано.

1.Варианты написания маркировки.

Данные железобетонные брусковые перемычки 3ПБ 13-37 п (ГОСТ 948-84) маркируют согласно ГОСТ 948-84, согласно которому указывают порядковый номер группы, тип изделия и его размерные ряды. Марка может быть написана разными вариантами:

1. 3ПБ 13-37;

2. 3ПБ 13-37 п.

2.Основная сфера применения.

Брусковые перемычки 3ПБ 13-37 п (ГОСТ 948-84) применяют в гражданском и административном строительстве при обустройстве оконных и дверных проемов размером от 1,2 до 2, 8 метров. Стены из кирпича для данной марки перемычек должны иметь толщину не более 65 см. Перемычка рассчитана на то, чтобы воспринимать вес от вышерасположенных стен, кровельной конструкции, а также на нагрузки от собственного веса.

Железобетонные изделия рассчитываются также на работу под статическими и динамическими нагрузками при изгибающих и сжимающих деформациях. На перемычки 3ПБ 13-37 п (ГОСТ 948-84) опирание перекрытий не предусмотрено, при этом расчетная нагрузка составляет 400 кгс/м (данная нагрузка не рассчитана на работу в конструкции несущих стен). Таким образом, брусковая перемычка – это основная опора, используемая для укрепления стен в оконных и дверных проемах. При укладке брусков все швы заполняют цементным раствором.

Железобетонные элементы 3ПБ 13-37 п (ГОСТ 948-84) могут быть использованы в различных агрессивных средах. За счет того, что данные изделия изготовлены из армированного железобетона, их можно применять в условиях воздействия агрессивной среды, как сильный ветер, низкие температуры, а также с расчетной сейсмоактивностью до 7 баллов по шкале Рихтера.

3.Обозначение маркировки изделий.

Условная маркировка брусковой перемычки 3ПБ 13-37 п (ГОСТ 948-84) производится согласно ГОСТ 948-84 и включают обозначение, по которому можно определить тип изделия и его основные размерные группы, а также технические характеристики и основное предназначение.

Расшифровка 3ПБ 13-37 п (ГОСТ 948-84) включает в себя:

1. 3 – порядковый номер поперечного сечения бруска;

2. ПБ – перемычка брусковая;

3. 13 – размерная группа, расчетная длина, в дм.;

4. 37 – расчетная нагрузка в кн/м. В маркировке указывается с округлением до целого числа, для удобства написания;

5. Дополнительно могут быть указаны следующие параметры: «П» – наличие строповочных петель в изделии; «А» – анкерные выпуски, для крепления балконов; «С» — сейсмоустойчивые прочные перемычки; геометрический объем одного изделия – 0,0341 , объем бетона- 0,034 .

Перемычки 3ПБ 13-37 п (ГОСТ 948-84) имеет следующие габаритные размеры – 1290х120х220 , где соответственно указаны длина или номинальная высота изделия, ширина и высота (сечение прямоугольное). Маркировку наносят на боковые грани специальной краской и дополнительно указывают дату изготовления партии и массу изделия (85).

4.Материалы для изготовления и основные характеристики.

Основными материалами для изготовления брусковых перемычек 3ПБ 13-37 п (ГОСТ 948-84) являются тяжелые бетоны. За счет высоких марок достигается большая прочность готовых изделий. Так, используют бетон марки М200 с классом по прочности на сжатие не менее чем В15. Данные материалы характеризуются также высокой морозостойкостью (используются марки на 150 циклов замораживания-размораживания) и определенной водонепроницаемостью – марка W2, изделие воздействию водной среды, как правило, не подвергается. Плотность такого бетона составляет порядка 2200-2500 кг/м3. Бетонная брусковая перемычка относится к разряду несгораемых конструкций, которые имеют предел огнестойкости в 1 час.

Армируют железобетонные бруски 3ПБ 13-37 п (ГОСТ 948-84) горячекатаной или предварительно напряженной арматурой класса АIII диаметром 12 мм. Для этого изготавливается стальной каркас тип КР22 контактно-точечной сваркой. Это позволяет достичь примерно 70% нормируемой прочности бетона для изготовления железобетонных перемычек. Для удобства монтажа бруски имеют закладные детали или строповочные отверстия. Все элементы проходят антикоррозионную обработку.

5.Хранение и транспортировка.

Транспортировка перемычек 3ПБ 13-37 п (ГОСТ 948-84) производится при помощи спецтранспорта в контейнерах в уложенном горизонтальном положении. Во избежание растрескивания брусков, их прокладывают деревянными досками. Хранят изделия в штабелях высотой до 2,5 метров. Прокладочный материал укладывается по концам перемычек.

Уважаемые покупатели! Сайт носит информационный характер. Указанные на сайте информация не являются публичной офертой (ст.435 ГК РФ). Стоимость и наличие товара просьба уточнять в офисе продаж или по телефону 8 (800) 500-22-52

Перемычки железобетонные: цена, характеристики, ГОСТ Москва

Как говорилось выше, перемычки железобетонные – это конструкционные строительные элементы, которые необходимо купить или изготавливают в основном для возведения стеновых опор и укрепления оконных и дверных проемов. Допускается их использование при строительстве сооружений в зонах с расчетной сейсмической активностью 7 баллов и более, а также в иных условиях, характеризующихся повышенной агрессивностью внешней среды. Как видно из поставленных задач, перемычки бетонные брусковые должны иметь большой запас прочности, чего можно достигнуть в производстве только при соблюдении всех установленных на производство ГОСТ. Что касается нашего завода ЖБИ в Москве ПСК «Перспектива», то наши перемычки железобетонные изготавливаются с соблюдением всех технологий и стандартов ГОСТ. Использование в процессе изготовления тяжелых марок бетона и плотной металлической арматуры позволяет получать ЖБИ изделия, способные выдерживать очень высокую нагрузку. Исходя из этого, многие строительные компании предпочитают купить соответствующие изделия именно у нас.

Технология изготовления

Перемычки железобетонные изготавливаются в соответствии с требованиямиГОСТ 948-84. Непосредственно затрагивая процесс получения данных ЖБИ изделий в наших цехах, то мы применяем в производстве тяжелый бетон, который характеризуется плотностью от 2200 до 2500 кг/м3 включительно и установленной документально ГОСТом прочностью на сжатие. Перемычки брусковые армируются простой или продольной арматурой (обязательно напряженной), за счет чего достигается очень большая прочность и, следовательно, длительный срок службы.

Стоит отметить, что ГОСТ устанавливает нормируемую передаточную прочность железобетонных перемычек с напрягаемой арматурой в 70 % марки или класса бетона по прочности на сжатие. Что касается отдельных районах, которые характеризуются высокой сейсмоактивностью, то в них получило широкое распространение армирование перемычек ПБ с закладными деталями, поскольку именно в таком исполнении они могут выдерживать и, что более важно, правильно распределять высокие нагрузки.

Маркировка

Железобетонные изделия  этой серии выпускаются в различных размерных и конструктивных вариациях, поэтому в производстве встречаются ЖБИ с различной буквенно-цифровой маркировкой.

Цифры обозначают размер (толщину изделия).

Маркировка римскими цифрами показывает тип арматуры (напрягаемая стержневая, ненапрягаемая).

Доставка Перемычки железобетонные

Доставка Перемычки железобетонные осуществляется собственным транспортом в г. Москва, области и другим регионам России! Расчет доставки можно заказать в разделе Доставка.

Транспортировать тяжеловесный груз согласно ГОСТ разрешено только в горизонтальном положении в спецтранспорте. При погрузке/разгрузке запрещено перемещать по нескольку штук. Исключение: такелажные работы специальными устройствами, где допускается подъем одновременно нескольких изделий.

При складировании на открытом грунте в основание штабеля кладется прокладка толщиной не менее 10 см, необходим сток для воды.

Перемычки железобетонные цена в Москве

Перемычки железобетонные цена за штуку. Цена зависит от их размера, толщины, наличия/отсутствия укрепляющих добавок, армирования. Чтобы не переплачивать за товар, целесообразно заказать напрямую от производителя на заводе ПСК Перспектива. Так вы получите сертифицированные железобетонные изделия с лабораторным заключением и по оптимальной стоимости.

Наша компания может предложить вам оптимальный баланс между качеством и стоимостью.

Наш прайс можно запросить оформить заказ в интересующем Вас разделе сайта.

Купить Перемычки железобетонные на заводе ЖБИ

Выгодно купить Перемычки железобетонные без посредников на заводе ЖБИ «Перспектива». Сейчас мы наращиваем производственную мощность и ищем новых надежных партнеров.

Перемычки ЖБ брусковые

В настоящий выпуск включены рабочие чертежи брусковых железобетонных перемычек, разработанные в соответствии с ГОСТ 948-84. Перемычки предназначены для перекрытия проемов в стенах из кирпича толщиной 65 мм жилых зданий, имеющих коэффициент надежности по назначению   и возводимых в обычных условиях строительства.

Перемычки рассчитаны на нагрузки от собственного веса, веса кирпичной кладки над ними и перекрытий. Прогибы перемычек определены от действия постоянных и длительных нагрузок. На перемычки, расчетная нагрузка для которых составляет менее (800 кгс/м),опирание перекрытий не предусмотрено, вес кирпичной кладки для них учтен как кратковременная нагрузка.

Нагрузки, принятые при расчете перемычек, расчетные пролеты, минимальная глубина опирания, расчетные прогибы см. листы 5-7.

Маркировка перемычек принята по ГОСТ 948-84 в соответствии с требованиями ГОСТ 23009-78. Марка состоит из буквенно-цифровых групп. Например, марка перемычки 5ПБ27-37 расшифровывается следующим образом:

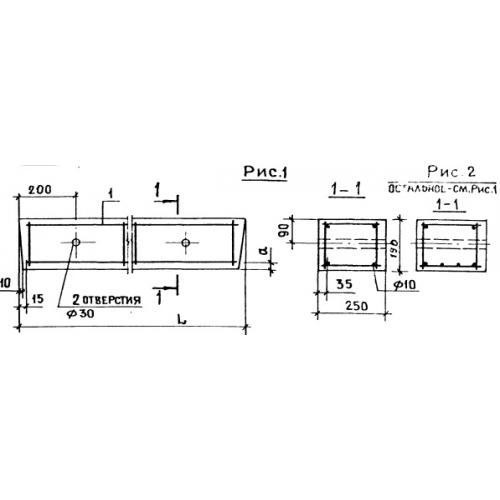

• 5 – перемычка сечением 250×220 мм (черт.1 табл.1 ГОСТ 948-84)
• ПБ – перемычка брусковая,
• 27 – длиной 2720 мм (в дм. с округлением до целого числа),
• 37 – под расчетную нагрузку 37,3 кН/м с учетом собственного веса (с округлением до целого числа).

В перемычках, имеющих строповочные петли, добавлена строчная буква «п».

Например, 5ПБ27-37-п, а в перемычках с анкерными выпусками для крепления балконных плит добавлена строчная буква «а».

Например: 5ПР.27-27-а

Номенклатура перемычек дома в табл. 5 (листы 16-19)

Перемычки железобетонные относятся к группе незгораемых конструкций. Предел огнестойкости перемычек, на которые опираются перекрытия, составляет не менее 1 часа.

2.Технические требования

Перемычки должны изготавливаться в соответствии с техническими требованиями ГОСТ 948-84.

Перемычки следует изготавливать из тяжелого бетона марки по прочности на сжатие М200. Марка по морозостойкости должна назначаться в зависимости от условий эксплуатации перемычек в зданиях и должна быть не менее марок. Указанных в таблице обязательного приложения ГОСТ 948-84.

Поставка перемычек потребителю производится по достижении бетоном отпускной прочности, величина которой должна быть не менее 70% проектной марки бетона по прочности на сжатие при поставке перемычек в теплый период года и 90% — в холодный период.

Перемычки шириной 120 мм армируются плоскими каркасами, а шириной 250 мм – пространственными каркасами, состоящими из плоских арматурных каркасов; для арматурных каркасов применяется горячекатаная сталь класса А-III по ГОСТ 5781-82 и обыкновенная арматурная проволока периодического профиля класса Вр-I по ГОСТ 6727-80.

Сварные каркасы должны удовлетворять требованиям ГОСТ 10922-75.

Захват перемычек при снятии с формы, а также при погрузочно-разгрузочных работах и монтаже предусмотрен в двух вариантах: через строповочные отверстия и строповочные петли. Вариант со строповочными отверстиями  следует считать основным,т.к он не требует дополнительного расхода арматуры на строповочные петли. Перемычки со строповочными петлями следует применять лишь в тех случаях, когда по условиям технологии изготовление без них нельзя снять перемычки с формы.

В проектах зданий должны быть даны указания о заделке этих отверстий кладочным раствором после установки перемычек на место, а также о заделке в растворе анкерных выпусков для крепления балконных плит.

На торцовой стороне перемычек без строповочных петель несмываемой краской должен быть нанесен монтажный знак «верх изделия» по ГОСТ 13015.2-81.

Строповочные петли должны изготавливаться из арматурной стали класса А-I марок ВСт3сп2 и ВСт3пс2. Если возможен монтаж конструкций при расчетной зимней температуре ниже – 40 градусов С, для строповочных петель не допускается применение стали ВСт3пс2.

Крюки петель должны быть заведены за стержни каркасов.

Размеры, непрямолинейность, толщину защитного слоя бетона, а также качество и внешний вид поверхностей следует проверять по ГОСТ 948-84.

Отклонение действительных размеров перемычек, отклонение действительной толщины защитного слоя от номинальных, указанных в рабочих чертежах, а также отклонение от прямолинейности профиля лицевых поверхностей не должны превышать соответствующих величин, приведенных в ГОСТ 948-84.

Качество поверхностей и внешний вид перемычек должны соответствовать установленному эталону. Отклонение фактической массы перемычек при отпуске их потребителю от номинальной, указанной в рабочих чертежах, не должна превышать   (ГОСТ 130150-85)

3.Контроль и оценка качества

В соответствии с ГОСТ 8829-77 контроль и оценка прочности, жесткости и трещиностойкости перемычек должен осуществляться с использованием неразрушающих методов.

При этом должен осуществляться.

• входной контроль материалов для приготовления бетонной смеси и арматурной стали;
• операционный контроль качества приготовления сварных сеток;
• приемочный контроль прочности бетона в готовых изделиях, толщины защитного слоя, геометрических размеров и внешнего вида.

При испытании перемычек неразрушающими методами фактическую прочность бетона на сжатие следует определять ультразвуковым методом по ГОСТ 17624-78 или приборами механического действия по ГОСТ 22690.0-77 – ГОСТ22690.4-77 и другими методами, предусмотренными стандартами на методы испытаний бетона. Оценку прочности следует производить по ГОСТ 18105.0-80, ГОСТ 18105.1-80.

Испытание перемычек нагружением для контроля их прочности, жесткости и трещиностойкости следует проводить по достижении бетоном прочности, соответствующей его марке по прочности на сжатие. Данные для испытаний см. на листах 8-15, данные для испытаний перемычек с анкерами следует принимать такими же, как для соответствующих перемычек без анкеров.

4. Маркировка, хранение, транспортирование

Маркировочные надписи следует наносить на торцовой или верхней стороне каждой перемычки.

Допускается по соглашению изготовителя с потребителем и проектной организацией – автором проекта конкретного здания вместо марок наносить на перемычки их сокращенные условные обозначения, принятые в рабочих чертежах проекта. Перемычки следует хранить и транспортировать в соответствии с положениями соответствующего раздела ГОСТ 948-84.  (Докипедия: Серия 1.038.1-1 Перемычки железобетонные для зданий с кирпичными стенами. Выпуск 1.Перемычки брусковые для жилых и общественных зданий)

Перемычка 3ПБ13-37п ГОСТ 948-84 в Саратове за 673.43 руб. в наличии

Перемычка 3ПБ13-37п ГОСТ 948-84 служит для перераспределения нагрузки вышестоящей конструкции. Выполнена из бетона марки M-300 (F150, W6) и продольного арматурного каркаса, чтобы выдерживать нагрузку собственного веса и вес перекрытий и верхней кладки. Металл в производстве проходит антикоррозийную обработку.

Расшифровка маркировки перемычек железобетонных:

• ПБ — перемычка брусковая
• Первая цифра — порядковый номер поперечного сечения перемычки
• Вторая цифра — длина в дм
• Третья цифра — нагрузка на погонный метр
• П — наличие монтажных петель

Перемычка является конструктивным элементом, который перекрывает оконный или дверной проем в стене и воспринимает осевую нагрузку расположенной выше конструкции. Нередко такие ЖБИ применяются и при сооружении некоторых типов ограждений, обозначении зон ответственности, возведении стоек и в ряде других случаев. Но все-таки их основное предназначение – установка в различных проемах.

Марка М300 соответствует прочности В22,5 с нормативным показателем 295-300 кгс/кв.
Это на сегодняшний день – наиболее популярный вид бетона у владельцев загородных участков. Его используют в тех местах, где предполагается воздействие постоянных сильных нагрузок. Стоимость бетона М300 дает возможность отнести этот экологичный, прочный и очень простой в применении строительный материал к категории наиболее экономически выгодных смесей.

Преимущества перемычки 3ПБ13-37п:

• продолжительный срок применения;
• способность выдерживать большие нагрузки;
• надежность и универсальность;
• морозостойкость;
• водонепроницаемость;
• огнестойкость.

Перемычки рассчитаны на нагрузки от собственного веса, веса кирпичной кладки над ними и перекрытий.
Монтируют железобетонные перемычки на цементный раствор. Резка этих конструкций с целью подгонки не допускается.

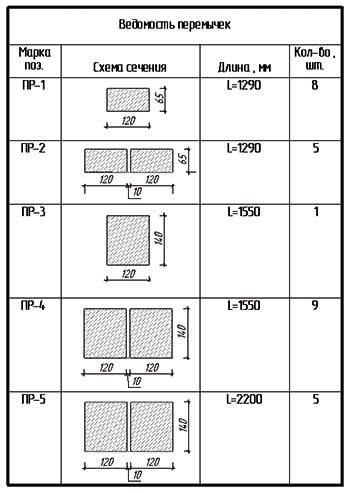

При большой толщине стены проем перекрывают несколькими брусковыми перемычками, укладывая их параллельно одну к другой.

При покупке нужно обязательно учитывать опирание перемычек на стену – главный критерий надежности перекрытия. Если площадь опорной части окажется меньше нормативной, то может произойти разрушение материала, на который опирается данная конструкция. Для восстановления несущей способности простенка придется делать трудоемкий демонтаж перемычки, разборку и повторную кладку разрушенного участка.

Перемычки железобетонные

№ п.п.	Наименование	Нормативно-техническая документация (ТУ, ГОСТ, серия)	Размеры, мм			Объем, ед.М3	Масса ед.тн
			L	B	H
1.	1ПБ13-1	Серия 1.038.1-1. /  ГОСТ 948-84	1290	120	65	0,010	0,025
2.	2ПБ13-1п	Серия 1.038.1-1. /  ГОСТ 948-84	1290	120	140	0,022	0,054
3.	2ПБ16-2п	Серия 1.038.1-1. /  ГОСТ 948-84	1550	120	140	0,026	0,070
4.	2ПБ19-3п	Серия 1.038.1-1. /  ГОСТ 948-84	1940	120	140	0,033	0,081
5.	2ПБ22-3п	Серия 1.038.1-1. /  ГОСТ 948-84	2200	120	140	0,037	0,092
6.	2ПБ25-3п	Серия 1.038.1-1. /  ГОСТ 948-84	2460	120	140	0,041	0,103
7.	2ПБ29-4п	Серия 1.038.1-1. /  ГОСТ 948-84	2850	120	140	0,048	0,120
8.	3ПБ13-37п	Серия 1.038.1-1. /  ГОСТ 948-84	1290	120	220	0,034	0,085
9.	3ПБ16-37п	Серия 1.038.1-1. /  ГОСТ 948-84	1550	120	220	0,041	0,102
10.	3ПБ18-37п	Серия 1.038.1-1. /  ГОСТ 948-84	1810	120	220	0,048	0,119
11.	3ПБ21-8п	Серия 1.038.1-1. /  ГОСТ 948-84	2070	120	220	0,055	0,137
12.	3ПБ25-8п	Серия 1.038.1-1. /  ГОСТ 948-84	2460	120	220	0,065	0,162
13.	3ПБ27-8п	Серия 1.038.1-1. /  ГОСТ 948-84	2720	120	220	0,072	0,180
14.	3ПБ34-4п	Серия 1.038.1-1. /  ГОСТ 948-84	3370	120	220	0,089	0,222
15.	5ПБ21-27п	Серия 1.038.1-1. /  ГОСТ 948-84	2070	250	220	0,114	0,285
16.	5ПБ25-37п	Серия 1.038.1-1. /  ГОСТ 948-84	2460	250	220	0,135	0,338
17.	5ПБ27-37п	Серия 1.038.1-1. /  ГОСТ 948-84	2720	250	220	0,150	0,375
18.	5ПБ30-37п	Серия 1.038.1-1. /  ГОСТ 948-84	2980	250	220	0,164	0,410
19.	5ПБ34-20п	Серия 1.038.1-1. /  ГОСТ 948-84	3370	250	220	0,185	0,463
20.	5ПБ36-20п	Серия 1.038.1-1. /  ГОСТ 948-84	3630	250	280	0,200	0,500
