Железобетонные перемычки для оконных и дверных проемов: характеристики, цены

Изделия из железобетона очень популярны в строительной отрасли благодаря высоким прочностным и эксплуатационным качествам. При кладке стен и штучных материалов, таких как кирпич, блоки или плиты, предусматривают использование перемычек для оконных и дверных проемов. Они относятся к специальному виду ЖБИ и являются незаменимой частью стеновой конструкции. Способны выдерживать большой вес вышележащих элементов, обеспечивая надежность кладки над проемами.

Оглавление:

1. Классификация
2. Конструкция и размеры
3. Советы по выбору
4. Маркировка и ее расшифровка
5. Расценки

Назначение и виды

ЖБИ используются при возведении стен здания и расположены над проемом как несущий элемент, воспринимающий нагрузку от кладки и плит перекрытий. Основными материалами для изготовления являются арматурные стержни и тяжелый бетон. При строительстве используются сборные перемычки заводского производства и монолитные, которые заливаются в проектном положении непосредственно на площадке.

Все необходимые данные сведены в единый документ ГОСТ «Перемычки железобетонные для зданий с кирпичными стенами». В этом стандарте указаны все технические характеристики и виды, классификация, а также маркировка с подробным описанием:

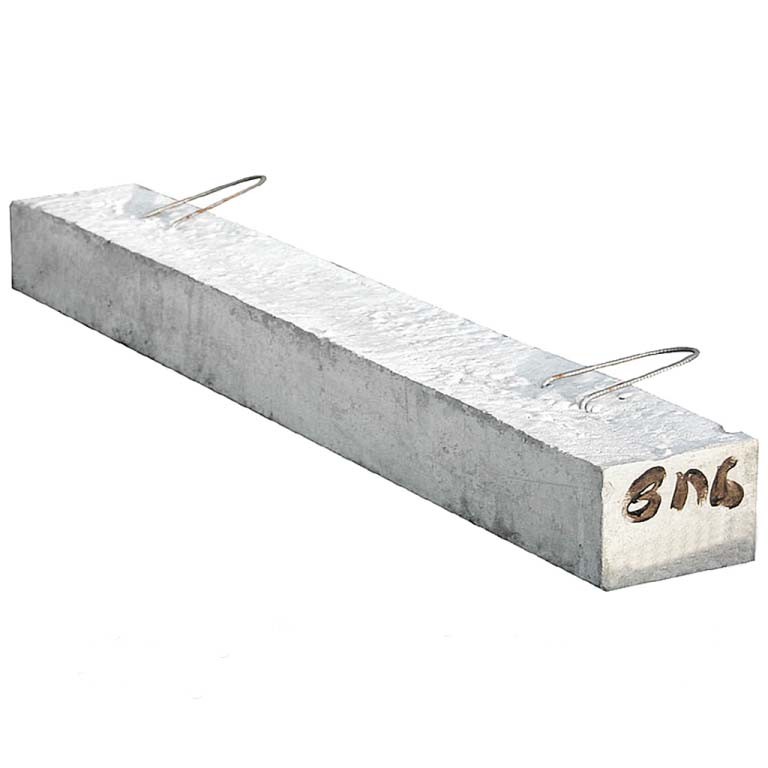

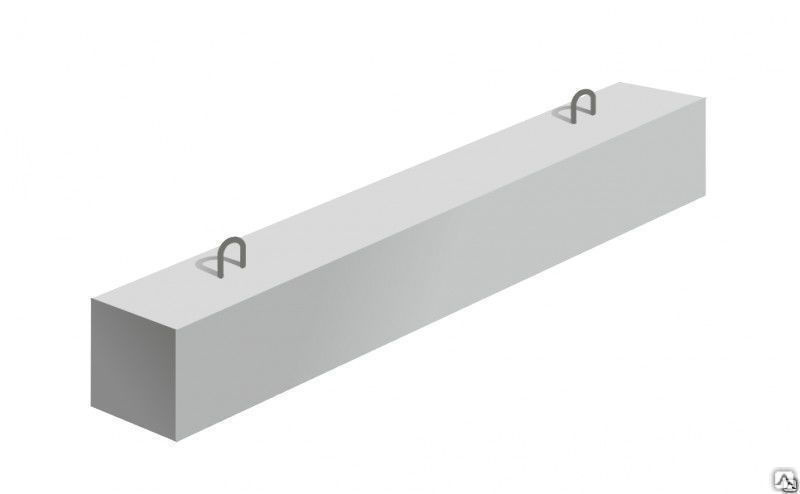

• ПБ – брусковые, стандартная ширина – 250 мм;
• ПП – плитные, стандартная ширина нижней части – 250 мм;
• ПФ – фасадные с выступающей четвертью для кладки толщиной более 250 мм;
• ПГ – балочные, имеют сечение с вырезанной у основания четвертью.

Для серийного выпуска предусмотрена типовая документация со специально разработанным набором чертежей – 1.038.1-1.

Каркасная часть из арматурных стержней обеспечивает жесткость и прочность, в основу сетки входят поперечные и продольные элементы. Согласно действующим нормам может использоваться как не напрягаемая, так и предварительно напряженная арматура. Стержни различного диаметра располагаются с определенным шагом, который предусмотрен на основе расчетов или типовых чертежей.

Основные размеры согласно ГОСТу 948-84:

1. Железобетонные брусковые перемычки типа ПБ выпускаются с ненапрягаемой и напрягаемой арматурой. Сечение варьируется в пределах 125(b)х65(h)-250х290 мм, длина составляет 1030-5950 мм.
2. Плитные типа ПП также имеют разную арматуру. Длина – 1160-2980 мм, сечение разделено на десять групп: 380х65-510х220 мм.
3. Фасадные типа ПФ отличаются минимальной длиной – 770, максимальная – 4280 мм. Сечение представлено из 8 групп с размерами: 90х90-290х90 мм.
4. Балочные типа ПГ с вырезанной четвертью изготавливаются только с ненапрягаемым типом арматуры. Длина – 1550-5960, имеет также 8 групп сечения: 250х290-510х440 мм.

Основной особенностью ЖБИ является то, что их ширина должна быть равна ширине кладки. Для перегородок толщиной 120 ли 250 мм предлагается несколько десятков изделий той же ширины и длиной 1-6 метров. Для несущих стен толщиной 380 и 510 мм наиболее практичны плитные перемычки. Это обусловлено тем, что их ширина подходит для толстых стен, поэтому лучше установить одну широкую, чем две узких балочного типа.

Критерии выбора

При подборе ЖБИ необходимо учитывать их опирание на стену, так как от этого зависит надежность и жесткость конструкции. Опорная часть должна иметь определенный выпуск: если она будет меньше нормативного значения, вероятность разрушения элемента при воздействии больших нагрузок очень высока.

Стандартным параметром опорной части для несущих стен из кирпича или газоблока является 250 мм. Самонесущая стена предполагает меньшее значение ввиду пониженных нагрузок. В этом случае глубина заделки может составлять всего 120 мм. Над дверными проемами опорный размер перемычки должен равняться минимум 200 мм.

Что касается высоты, то она определяется на основе расчетного усилия, возлагаемого на изделие из бетона. Самостоятельный подбор типа перемычки не рекомендуется, так как от марки зависит надежность и долговечность в эксплуатации. Для выбора подходящей модели следует обратиться к проектантам, которые проведут расчеты и подберут оптимальный вариант.

Маркировка и основные обозначения

Марки материалов серийного производства имеют несколько групп, характеризующих эксплуатационные данные: сечение, габариты, несущая способность и другое. К первой группе относятся цифровые и буквенные обозначения, показывающие варианты сечения, а также показатели длины в дециметрах.

Вторая группа включает в себя показатели класса арматуры и среднее нормативное усилие в единицах измерения – кН/м. Например, 82-AtV – арматура класса AT-V, предельная нагрузка 81,76 кН/м. В третьей группе описываются характеристики о наличии анкерных выпусков, строповочных отверстий или петель, закладных элементов и других данных о внешних воздействиях. Также в маркировке используются добавочные обозначения:

• П или О – особоплотный бетон или повышенной плотности;
• п – есть петли для строповки;
• С – применимы для сейсмоопасных районов строительства более 7 баллов;
• а – есть анкерные арматурные выпуски для сварного соединения с балконными плитами.

Полная маркировка имеет вид: 5ПБ21-27-ап – перемычка брусковая, сечение №5 длиной 2070 мм, максимальная нагрузка – 27,25 кН/м, имеются петли строповочные и анкерные выпуски арматурных стержней.

Стоимость железобетонных оконных перемычек в Москве

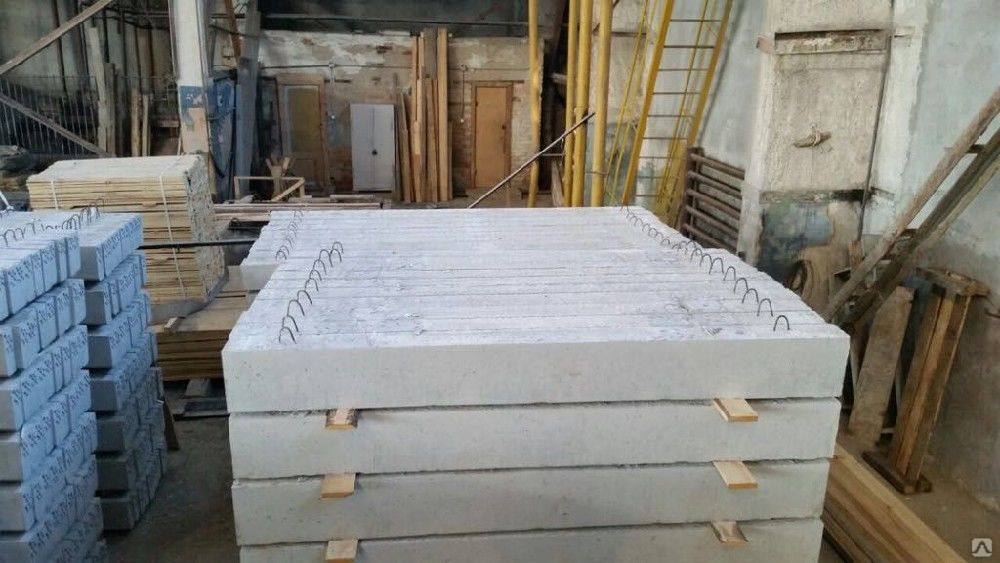

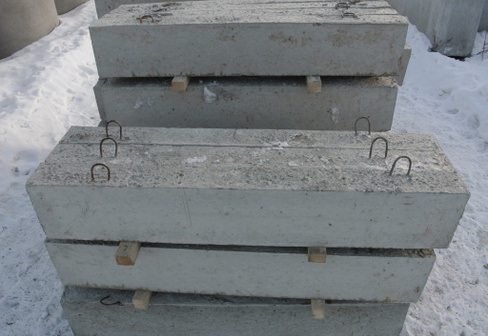

Железобетонные перемычки

L — длина
B — ширина
H — высота
V — объем
m — масса

Перемычка 2ПБ 10-1П

Перемычка 2ПБ 13-1П

Перемычка 2ПБ 16-2П

M	V	L	B	H
65	0. 026	1550	120	140

Перемычка 2ПБ 17-2П

Перемыча 2ПБ 19-3П

Перемычка 2ПБ 22-3П

Перемычка 2ПБ 25-3П

M	V	L	B	H
103	0. 041	2460	120	140

Перемычка 2ПБ 26-4П

Перемычка 2ПБ 29-4П

Перемычка 2ПБ 30-4П

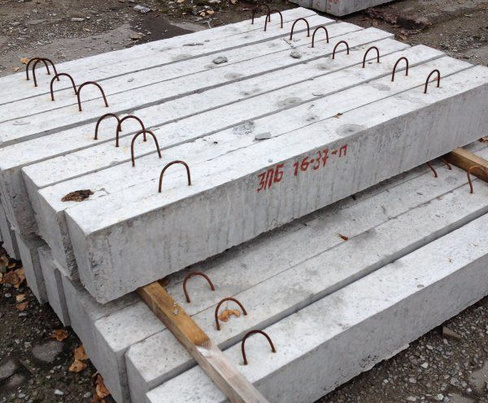

Перемычка 3ПБ 13-37П

M	V	L	B	H
85	0. 034	1290	120	220

Перемычка 3ПБ 16-37П

Перемычка 3ПБ 18-37П

Перемычка 3ПБ 21-8П

Перемычка 3ПБ 25-8П

M	V	L	B	H
163	0. 065	2460	120	220

Перемычка 3ПБ 27-8П

Перемычка 3ПБ 30-8П

Перемычка 5ПБ 18-27П

Перемычка 5ПБ 21-27П

M	V	L	B	H
285	0. 114	2070	250	220

Перемычка 5ПБ 25-27П

Перемычка 5ПБ 25-37П

Перемычка 5ПБ 27-27П

Перемычка 5ПБ 27-37П

M	V	L	B	H
375	0. 15	2720	250	220

Перемычка 5ПБ 30-27П

Перемычка 5ПБ 30-37П

Перемычка 5ПБ 31-27П

Перемычка 5ПБ 34-20П

M	V	L	B	H
463	0. 185	3370	250	220

Перемычка 5ПБ 36-20П

Ищете качественные бетонные перемычки по доступной цене? Обратитесь в Энергострой

Перемычки железобетонные чаще всего используются для создания оконных и дверных проёмов. Но, как и другие базовые элементы, могут применяться для ряда других задач в строительстве и благоустройства территории. Купить качественные железобетонные перемычки в Волгограде с доставкой можно в компании Энергострой.

Маркировка и назначение

Государственный стандарт, ГОСТ, определяет следующую маркировку бетонных перемычек.

• Первая цифра обозначает тип поперечного сечения. Маркируется арабскими цифрами.
• Затем идёт обозначении типа ПБ – перемычка брусковая. Это говорит о форме изделия. Выпускается оно в виде бруска. Скос по торцам не превышает 10 max, скос по бокам бруска — 4 max.
• Далее указывается длина, выраженная в дециметрах.
• После дефиса указывается расчётная нагрузка, kN/м2.
• Последний раздел маркировки предназначен для обозначения варианта исполнения.

Например, «п» — показывает наличие петель для монтажа. Например, 2ПБ 10-1П — бетонный брусок типоразмера 2 с сечением 120×140 мм и длиной 1030 мм (10 дм), рассчитанная на нагрузку 1 kN/м2. Сверху предусмотрены петли (последняя буква «П») для того, чтобы можно было поднять брусок с помощью крана. Для изготовления бетонных оконных перемычек используется бетон с маркой не ниже B15. При выборе следует учитывать расчётную нагрузку, которая заявлена для ЖБИ производителем, и соответствие её проекту.

Мы поставляем только качественные ЖБИ, соответствующие стандартам качества, принятым в отрасли. Это позволяет нашим заказчикам быть уверенными в том, что строительство пройдёт точно по графику и будет укомплектовано строительными элементами строго по проектной документации.

Купить в Волгограде железобетонные перемычки: дверные и оконные, можно в компании Энергострой. Мы поможем с обеспечением строительства любой сложности качественными ЖБИ. Точность и пунктуальность — принципы, которых мы придерживаемся в работе с каждым заказчиком.

Форт-Лодердейл Бетонные перемычки | Atlantic Coast Precast

Форт-Лодердейл Бетонные перемычки от Atlantic Coast Precast вас не разочаруют! Мы начали свой бизнес в 1965 году и с тех пор заработали отличную репутацию в этой области. Наши перемычки доступны по цене, надежны и обеспечивают безупречную отделку. Вы можете разместить перемычки над окнами, чтобы использовать их в качестве перемычек, а также над дверными проемами и любыми большими проемами, такими как патио или крыльцо. Высокопрочные перемычки помогут вам сэкономить время и деньги, а также являются экономичным и рентабельным решением для профессионалов отрасли. Бетонные перемычки хорошо сочетаются с широким спектром отделки поверхности, что делает их идеальным выбором для строительных и реставрационных работ. Подрядчики, архитекторы, инженеры и дизайнеры используют в своей работе бетонные перемычки.

Доступны дополнительные варианты цвета и дизайна.

Форт-Лодердейл Бетонные перемычки обеспечивают быстрое решение для экономичной прочной каменной поддержки дверных и оконных проемов. Они работают, используя составное действие бетона и кирпича/блока, чтобы обеспечить лучшую несущую способность. Клиенты могут выбирать из широкого ассортимента размеров и нагрузок в зависимости от своих индивидуальных потребностей. Мы используем последние технологические достижения в производстве для создания индивидуальных установок. Вы можете выбрать наш бизнес с полной уверенностью, что вы получите настройки, которые вы себе представляете. Наши клиенты очень довольны нашим безупречным качеством работы и разумными ценами.

Форт-Лодердейл Бетонные перемычки изготавливаются в соответствии с требованиями строительных норм и правил Флориды. Бетонные перемычки работают как балки, поэтому они могут лучше выдерживать вес стены и другие нагрузки на проемы. Это также облегчает передачу этих нагрузок на соседнюю кладку. Поскольку бетонные перемычки жесткие, долговечные и прочные, с ними легче работать. Поскольку они устойчивы к огню и эстетичны, это также является преимуществом использования бетонных перемычек. Если вы хотите, чтобы мы изготовили бетонные перемычки по индивидуальному заказу, вы можете предоставить нам свои образцы, чертежи или спецификации. Мы начнем с создания слепка вашего дизайна, который мы можем изменить, добавив или удалив формы.

Мы предлагаем U-образные перемычки из сборного железобетона: 8″ x 8″ x 2’10» до 14′.
Также доступны U-образные перемычки 8″ x 12″ до 14′ -стресенные перемычки доступны в размерах 8 «x 8» до 24 ‘

Наши самые популярные размеры:

Описание

Что такое дверная перемычка и почему она так важна

Fenster 20 марта 2021 г.

Свяжитесь с нами

Если вы хотите добавить дополнительную дверь в свою собственность, вам может пригодиться знание того, что такое дверная перемычка.

В этом посте рассказывается о том, что такое дверная перемычка и какие бывают виды, какой размер перемычки вам нужен, установка и замена дверной перемычки и наши заключительные слова.

Что такое дверная перемычка?

Если вы добавляете дополнительную дверь в свой дом, вам нужно убрать несколько кирпичей дома, чтобы сделать отверстие. Вопрос в том, что держит кирпичи в верхней части дверного проема.

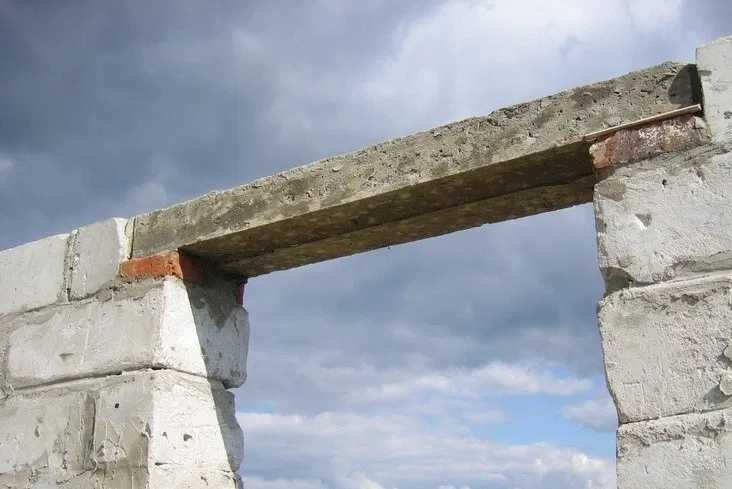

Дверная перемычка представляет собой горизонтальную балку, установленную в верхней части дверного проема для структурной поддержки кирпичей над дверью.

На протяжении многих лет перемычки изготавливались из различных материалов, но сегодня они обычно изготавливаются из стали или предварительно напряженного бетона, в зависимости от размера дверного проема.

В зависимости от расположения дверной перемычки она может быть декоративной, поэтому вы можете найти перемычки с каким-то узором.

Вам нужна дверная перемычка?

Если работа, которую вы выполняете на своем участке, ставит под угрозу целостность конструкции, требуется перемычка.

Используемый материал перемычки зависит от конструкции вашего дома. Здания с деревянным каркасом нуждаются в несущей опоре, и поэтому вам может понадобиться дополнительная поддержка перемычки.

Если здание имеет достаточную опору в месте расположения двери, вам может не понадобиться устанавливать дополнительные перемычки. Однако в наши дни они необходимы в соответствии с сегодняшними строительными нормами.

Для всех проемов с использованием деревянных рам шириной более 600 мм и всех проемов с использованием стальных рам шириной более 900 мм необходимы перемычки.

В дополнение к перемычкам могут потребоваться другие меры по укреплению здания, чтобы каменная кладка над дверным проемом стала сплошной массой, чтобы надлежащим образом воспринимать нагрузку с обеих сторон проема.

Типы перемычек

ДЕРЕВЯННАЯ ПЕРЕМЫЧКА

Много лет назад древесина использовалась для перемычек, поскольку материалы были легко доступны. Однако сегодня древесина более дорогая и менее долговечная по сравнению с современными материалами. Древесина имеет проблемы с безопасностью, поскольку она может быть подвержена огню.

КАМЕННАЯ ПЕРЕМЫЧКА

Каменные перемычки были наиболее распространенным материалом, используемым на протяжении многих лет, при этом толщина является наиболее важной характеристикой, и их можно использовать как цельные, так и составные части.

КИРПИЧНАЯ ПЕРЕМЫЧКА

Кирпичные перемычки используются при меньших нагрузках и когда проем обычно составляет менее 1 метра. Кирпичи с крестовинами лучше всего использовать, так как крестовины, заполненные цементом, обеспечивают большую устойчивость к сдвигу, известную как перемычка из жонглированного кирпича.

ПЕРЕМЫЧКА ИЗ ЖЕЛЕЗНОДОРОЖНОГО КИРПИЧА

Перемычки из армированного кирпича обычно используются при пролете более 1 метра и при больших нагрузках. Кирпичи располагаются так, чтобы между кирпичами оставалось расстояние от 2 до 3 см для вставки стержней из мягкой стали в качестве дополнительного армирования.

СТАЛЬНАЯ ПЕРЕМЫЧКА

Стальные перемычки обычно используются при больших проемах, например, в патио или двустворчатых дверях, а также при больших нагрузках. Стальная перемычка содержит прокатные стальные балки или швеллерные секции.

ЖЕЛЕЗОБЕТОННАЯ ПЕРЕМЫЧКА

Железобетонная перемычка имеет много преимуществ, таких как огнестойкость, простота конструкции, жесткость и высокая прочность, что делает ее популярным выбором для дверных проемов любого пролета и любой нагрузки.

Какой размер перемычки вам нужен для двери

Очень важно правильно подобрать требуемый размер дверной перемычки. Поэтому, если вы не уверены в том, как рассчитать размер перемычки, мы настоятельно рекомендуем вам обратиться за помощью к профессионалу.

Чтобы рассчитать размер дверной перемычки, вам необходимо знать опорную нагрузку, необходимую для вашей перемычки, конструкцию стены и длину перемычки.

Знание конструкции вашей стены позволяет определить, где находятся точки несущей нагрузки. Каждая сторона вашей перемычки должна иметь достаточную поддержку, чтобы обеспечить равномерное распределение вышеуказанной нагрузки на обе стороны.

Ваша перемычка обычно располагается поперек внутреннего и внешнего створок стены полости. При сплошной стене перемычка будет опираться на одинарную створку.

Зная структурный проем, вы можете рассчитать длину дверной перемычки. Для дверной перемычки менее 1 метра размер перемычки дверного проема рассчитывается путем измерения размера проема конструкции с добавлением 10 см. Для перемычек более 1 м прибавить 15 см. Этот расчет обеспечивает подходящий нахлест дверной перемычки для распределения нагрузки.

Сейчас мы определяем нагрузку, которую будет нести дверная перемычка, включая цемент, нагрузку на пол и крышу, а также общие ежедневные строительные нагрузки. Чтобы рассчитать это, обратитесь к таблицам промежутков нагрузки на перемычки.

Эти расчеты нужно проводить точно, а если есть сомнения, настоятельно советуем обратиться за помощью к профессионалу.

Как установить дверную перемычку

Установка дверной перемычки — это специализированная работа, которую должен выполнять только специалист, так как некачественная работа может иметь разрушительные последствия.

Первым важным шагом является установка временной опоры для обеспечения безопасности имущества и кирпичной кладки при создании дверного проема. Стальные или поперечные опоры с креплениями для мальчиков наверху обеспечивают хорошую поддержку. Убедитесь, что пол прочный и достаточно прочный, чтобы выдержать нагрузку от стальных стоек. Чтобы помочь распределить вес, поместите опоры на твердую, прочную деревянную доску. №

Чтобы установить крепкие мальчики на место, удалите цемент из рядов кирпичей с помощью угловой шлифовальной машины с алмазным диском или сверла по камню. Протолкните сильных парней через щель, которую вы только что создали, но убедитесь, что они находятся на расстоянии не более 2,5 футов друг от друга. Теперь ваша кирпичная кладка надежно закреплена.

Теперь вы можете удалить кирпичи, чтобы добавить дверную перемычку. С помощью угловой шлифовальной машины или сверла по каменной кладке удалите цемент вокруг кирпичей, которые необходимо вынуть. После того, как цемент будет удален, вы можете выбить кирпичи с помощью долота с тяжелым молотком.

Следующий этап – установка дверной перемычки. Для этого добавьте слой цемента на основные опорные точки, затем установите перемычку на место. Убедитесь, что ваша перемычка ровная, прежде чем добавлять цемент на верхнюю часть перемычки. Оставьте сохнуть минимум на 24 часа или дольше, если это возможно.

Когда цемент полностью высохнет, вы установили дверную перемычку. Подпорки можно убрать, и вы можете начать снимать другие кирпичи, чтобы создать дверной проем.

Как заменить дверную перемычку

Если вы заменяете дверную перемычку впервые, мы настоятельно рекомендуем обратиться за советом к профессионалу, имеющему опыт в этой задаче.

Этот процесс замены дверной перемычки очень похож на шаги, которые мы предприняли для установки дверной перемычки.

Первый шаг — добавить подпорки и крепких парней, чтобы поддержать кирпичную кладку над дверной перемычкой.

Следующим этапом является удаление цемента между кирпичами непосредственно над перемычкой. Это позволит вам вставить своих сильных мальчиков в стену и соединиться с вашими опорами. Как и при установке дверной перемычки, убедитесь, что ваш пол устойчив и надежен, и что он может выдержать нагрузку. При необходимости используйте доску, чтобы правильно распределить вес.

Теперь, когда ваша опора на месте, вы можете вырезать цемент с помощью угловой шлифовальной машины или сверла по камню, чтобы удалить кирпичи вокруг дверной перемычки. Убедитесь, что участок очищен от старого цемента, чтобы у вас было чистое пространство.

Теперь, когда ваши кирпичи убраны, вы можете заменить дверную перемычку. Как только новая дверная перемычка будет на месте, добавьте свежий цемент в опорные точки и установите перемычку на место, обеспечив ее уровень.

Замените кирпичи свежим цементом вокруг перемычки и убедитесь, что вся установка на месте и надежно закреплена.
