Перекрытия железобетонные: что это значит, типы ЖБ плит, требования ГОСТа, характеристики покрытий, расчет, план, монтаж своими руками, дефекты, деформации

Плиты перекрытия — Железобетонные изделия

Полное описание

Изделия данного типа  производятся методом стендового безопалубочного формования. Структура плит – пустотная, что гарантирует хорошие звукоизоляционные свойства и облегчает вес изделий. Область применения этих ЖБИ аналогична изделиям ПК – жилое, общественное и промышленное строительство.

Плиты перекрытия ПК

Эти ЖБИ используются для создания прочных и надежных межэтажных перекрытий в зданиях жилого, общественного и промышленного назначения. Ввиду широкой области применения изделия ПК считаются универсальными. Наличие пустот в структуре гарантирует высокую звукоизоляцию.

Плиты перекрытия ПБ

Изделия данного типа  производятся методом стендового безопалубочного формования. Структура плит – пустотная, что гарантирует хорошие звукоизоляционные свойства и облегчает вес изделий. Область применения этих ЖБИ аналогична изделиям ПК – жилое, общественное и промышленное строительство.

Железобетонные перекрытия

В современном капитальном строительстве многоэтажных зданий наиболее распространены железобетонные перекрытия, отличающиеся ценными качествами — высокой прочностью, долговечностью, несгораемостью и водостойкостью. По способу выполнения железобетонные перекрытия бывают сборные и монолитные.

Основной вид сборных междуэтажных железобетонных перекрытий — перекрытия из плит или из панелей. Конструктивной основой таких перекрытий являются плиты или панели — крупные железобетонные элементы (сплошные, ребристые, с пустотами), выпускаемые заводами железобетонных изделий. Плиты выпускаются длиной 6 м, шириной — 0,8—1,6 м.

Наиболее эффективными являются панели размером «на комнату», применение которых позволяет сократить количество монтажных единиц в здании, т. е. повысить сборность строительства.

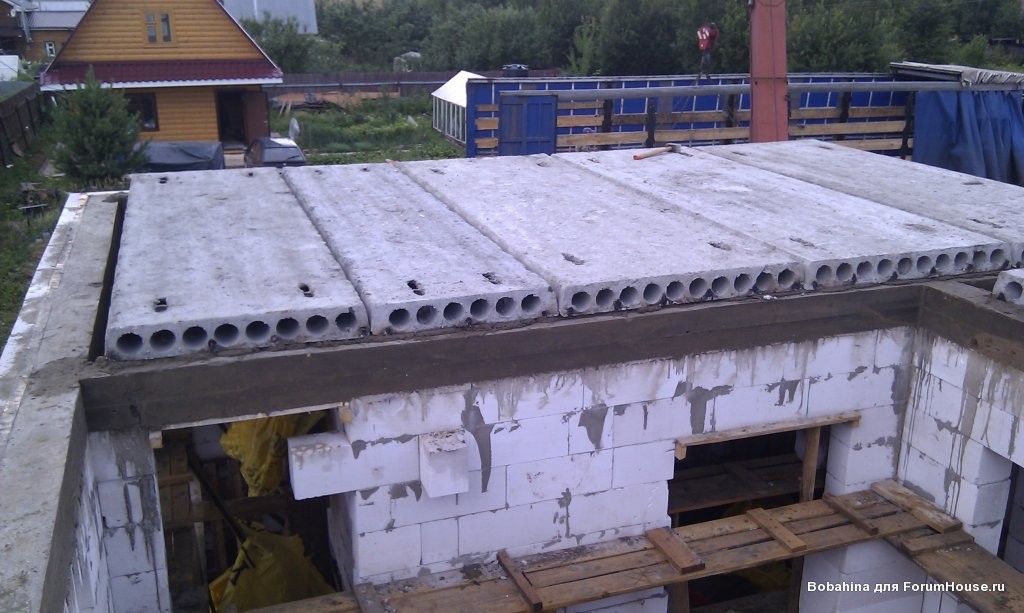

Панели и плиты укладывают на стены и прогоны по слою цементного раствора, причем глубина концов панелей, опирающихся на стены, должна быть не менее 100 мм. Продольные швы между панелями необходимо заполнять раствором марки «100».

Для соединения перекрытий со стенами и увеличения общей жесткости здания концы панелей, опирающиеся на наружные стены, скрепляют со стеной анкерами. При опирании на внутренние стены панели связывают между собой также анкерами.

При устройстве междуэтажных перекрытий по панелям укладывают слой звукоизоляции толщиной 20— 50 мм, состоящий из шлака, минеральной ваты или песка. Звукоизоляцией может быть также 40—60-миллиметровый слой легкого бетона (шлакобетона, керамзитобетона). Пол в междуэтажных перекрытиях укладывают по звукоизоляционному слою (если он достаточно жесткий) или по звукоизоляционным прокладкам из обрезков древесностружечных плит или листовой резины.

При устройстве чердачных перекрытий по железобетонным панелям или плитам укладывают слой пароизоляции, а затем утеплителя. Пароизоляция предохраняет утеплитель от увлажнения водяными парами, поднимающимися из помещений, и конденсатом. В качестве пароизоляции используется слой пергамина, укладываемый по панелям, или битумная смазка поверхности панелей,соприкасающейся с утеплителем. В качестве утеплителя в чердачных перекрытиях используют слой керамзита, гранулированного шлака или минеральной ваты. С целью сокращения трудозатрат на строительной площадке минераловатный утеплитель лучше применять в виде готовых плит заводского изготовления. Толщина слоя утеплителя во всех случаях определяется теплотехническим расчетом. Она зависит от расчетной внутренней и наружной температуры воздуха и от материала утеплителя.

Слой утеплителя со стороны чердачного помещения покрывают глиняно-известковой смазкой толщиной 20 мм, чтобы предохранить утеплитель от разрушения и выветривания. Для того чтобы смазка и утеплитель не разрушались при ходьбе по чердаку, необходимо уложить на определенном расстоянии друг от друга ходовые доски.

Сборные железобетонные перекрытия можно устраивать также и балочного типа. Такие перекрытия приходится применять в тех случаях, когда стройка не может быть обеспечена железобетонными панелями или если грузоподъемность установленного на строительстве механизма недостаточна для поднятия панелей. Железобетонное перекрытие балочного типа состоит из балок, межбалочного заполнения и пола. Балки (длина их от 2400 до 6000 мм) укладывают на стены или прогоны параллельно друг другу на расстоянии 600, 800, 1000 мм по осям.

Глубина опирания концов балок на стены или прогоны должна быть не менее 150 мм, причем концы балок соединяют со стеной с помощью анкеров. Межбалочное заполнение состоит из наката и звукоизолирующего слоя. В качестве наката могут быть использованы мелкоразмерные легкобетонные (гипсобетон, шлакобетон, керамзитобетон) сплошные или пустотные плиты.

Укладываемая по накату звукоизоляция выполняется обычно из слоя минеральной ваты. По верхним краям железобетонных балок укладывают лаги (70 мм) и настилают деревянный пол (30 мм), чтобы между досками пола и звукоизоляцией образовался вентиляционный воздушный промежуток.

При устройстве балочных чердачных перекрытий необходимо защищать балки от переохлаждения слоем минеральной ваты или войлока.

Вследствие большой трудоемкости железобетонные балочные перекрытия применяют лишь в малоэтажном строительстве.

Монолитные железобетонные перекрытия бывают балочные или безбалочные.

Балочные монолитные перекрытия состоят из плиты, опирающейся на балки таким образом, что на нижней поверхности перекрытия образуется система перекрещивающихся взаимно перпендикулярных монолитных ребер. Такое перекрытие называется ребристым. При необходимости можно расположить ребра так, чтобы на потолке образовались одинакового размера прямоугольные углубления — кессоны. По сравнению с ребристыми кесонные перекрытия имеют более привлекательный вид и их устройство оправдывается из архитектурных соображений.

Безбалочные монолитные перекрытия представляют собой сплошную гладкую плиту толщиной 120—250 мм, опирающуюся на стены и железобетонные колонны, расстояние между которыми 5—6 м. Колонны имеют в верхней части уширения — капители, увеличивающие опорную площадь плиты. Ввиду значительного расхода леса на опалубку, большой трудоемкости, а также в связи с длительными сроками твердения бетона, задерживающими производство смежных работ на строительстве, монолитные перекрытия в массовом строительстве типовых гражданских и промышленных зданий применяются редко. Такие перекрытия целесообразнее в нетиповых зданиях, строящихся по индивидуальным проектам.

Междуэтажные перекрытия, разделяющие помещения с повышенной влажностью (санитарные узлы, умывальные и т. п.), должны быть водонепроницаемыми. Для этого в состав перекрытия вводят гидроизоляционные слои: в панельных перекрытиях — по верхней плоскости панелей, а в балочных — по бетонному слою (промазка горячим битумом). Кроме того, в конструкцию пола добавляется водоизолирующая прослойка из двух слоев рубероида на мастике по 30-миллиметровому слою асфальта. Эту гидроизоляцию укладывают по бетонному слою, непосредственно под цементной стяжкой. Для предохранения смежных помещений от замачивания полы в санитарных узлах, умывальных и подобных помещениях необходимо устраивать на 20—30 мм ниже полов смежных помещений.

Железобетон

Проектирование — это больше, чем расчет сил в элементах конструкции и определение пропорций сечений. Требования строительных норм и правил Американского института бетона к конструкционному бетону (ACI 318-08), раздел 7.13, и , Примечания PCA к ACI 318-11, строительные нормы и правила , EB712, изложены положения по усилению структурной целостности, предназначенные для повышения непрерывности, улучшения избыточность и пластичность конструкций. Это достигается за счет обеспечения, как минимум, некоторого усиления непрерывности или связи между горизонтальными элементами каркаса. Кодекс предусматривает детализацию армирования, чтобы предотвратить чрезмерную ширину трещины в условиях эксплуатации.

Хороший структурный анализ и проектирование должны быть дополнены соответствующей детализацией арматуры, чтобы гарантировать, что конструкция в целом ведет себя так, как ее смоделировал проектировщик. С другой стороны, плохо детализированная конструкция может страдать от неприглядных трещин, чрезмерного прогиба или даже обрушения. Хорошие детали и расположение стержней должны быть практичными, пригодными для сборки, экономичными и подходящими для их предполагаемого использования.

Армирование предназначено главным образом для сопротивления внутренним силам растяжения, рассчитанным на основе анализа. Кроме того, в зонах сжатия предусмотрено армирование для увеличения способности к сжатию, повышения пластичности, уменьшения долговременных прогибов или увеличения способности балок к изгибу.

Кроме того, армирование требуется для предотвращения чрезмерного растрескивания в результате усадки или изменения температуры в закрепленных элементах конструкции. Боковая арматура (хомуты, связи и обручи) используется для обеспечения устойчивости к основным растягивающим напряжениям, возникающим в результате сдвига. Боковое армирование в высоконапряженных зонах сжатых зон балок и стыков колонн обеспечивает локализацию. Это особенно важно для сооружений, расположенных в зонах повышенной сейсмической опасности.

Важно предусмотреть достаточную площадь арматуры, необходимую для сопротивления внутренним растягивающим или сжимающим усилиям, необходимым для достижения проектной прочности сечения. Предусмотренная область усиления не будет полностью эффективной, если она не будет полностью развита. Основное требование к разработке арматурных стержней заключается в том, что арматурный стержень должен быть заделан в бетон на достаточном расстоянии с каждой стороны от критического сечения, чтобы развить максимальное усилие растяжения или сжатия в стержне в сечении. Армирование может быть выполнено за счет длины заделки, крюков, механических анкерных устройств, деформируемого армирования с оголовком или комбинации этих методов.

В дополнение к обеспечению достаточных площадей армирования и требуемой длины развертывания, необходимо выполнить хорошую детализацию с учетом общей структурной целостности. Общая способность железобетонной конструкции выдерживать аномальные нагрузки, возникающие в результате непредвиденных событий, которые не могут быть учтены при проектировании, может быть существенно повышена за счет внесения относительно небольших изменений в деталировку арматуры.

Публикации

PCA Notes on ACI 318-11 Building Code, EB712
Акцент делается на «как использовать» код, включая обсуждения, лежащие в основе норм и правил, и полностью проработанные проектные решения реальных проблем. Руководство также оказалось неоценимым подспорьем для преподавателей, подрядчиков, производителей материалов и продуктов, органов по строительным нормам, инспекторов и других лиц, занимающихся проектированием, строительством и регулированием бетонных конструкций. Публикация объемом более 900 страниц способствует пониманию искусства и науки в области проектирования конструкций путем представления последних исследований и процедур проектирования. Включая обсуждения истории и философии бетонного дизайна, документ стремится проинформировать читателя как о «букве закона», так и, что более важно, о «духе», стоящем за положениями кодекса.

Упрощенное проектирование железобетонных зданий, EB204
В этом новом четвертом издании практикующим инженерам представлены экономящие время методы анализа, проектирования и детализации основных элементов каркаса железобетонного здания. Пересмотренный и обновленный до ACI 318-11, он включает положения о сейсмической и ветровой нагрузке в соответствии с Международными строительными нормами (IBC 2009 г.). Все уравнения, вспомогательные средства проектирования, графики и требования к кодам были обновлены в соответствии с текущими нормами. Были добавлены расширенные иллюстрации теории и основ, а также новые средства проектирования, позволяющие сэкономить время, чтобы включить более широкий диапазон прочности бетона. Также содержит новую главу об устойчивом дизайне.

PCA 100-2012, Нормативное проектирование наружных бетонных стен для жилых домов на одну и две семьи, EB562
несущие и ненесущие, предназначенные преимущественно для использования в отдельно стоящих одно- и двухквартирных домах. Это второе издание стандарта пересмотрено для согласования с критериями издания 2010 года Американского общества инженеров-строителей (ASCE) «Минимальные расчетные нагрузки для зданий и других конструкций» в издании 2011 года Американского института бетона Строительные требования к конструкционному бетону. Стоимость 70 долларов. Доступно в формате PDF с паролем.

Расчет сейсмостойкости бетонных зданий , SP382
В данной публикации содержится исчерпывающий обзор требований к расчету сейсмостойкости, содержащихся в Строительных нормах и правилах для конструкционного бетона (318-05) и Комментарии (318R-05), который принят посредством ссылки в Международный строительный кодекс 2006 года. Включен дополнительный компакт-диск с деталями армирования для балок, колонн, двусторонних плит, стен и фундаментов. 2007, 80 страниц. Доступен как версия для печати

Примечания PCA к ACI 318-08 Строительные нормы и правила для конструкционного бетона с проектными приложениями

Бетонные полы на грунте, EB075

Долговременная работа бетонных полов не случайна. Необходимо учитывать различные факторы, влияющие на толщину плиты и другие элементы конструкции, такие как стыки и грунтовое основание. В этом расширенном четвертом издании, предназначенном для проектировщиков, описывается проектирование, строительство и ремонт бетонных полов на грунте с акцентом на достижение наилучшего возможного баланса между требованиями к обслуживанию, стоимостью и техническим обслуживанием.

Щелкните здесь для получения технической заметки о Модуле подкласса почвы.

Детализация бетонных зданий с учетом сейсмостойкости , SP382

Эта публикация содержит исчерпывающий обзор требований к детализации сейсмостойкости, содержащихся в Строительных нормах и правилах для конструкционного бетона (318-05) и Комментарии (318R-05), которые приняты по ссылке в Международном строительном кодексе 2006 года. Включен дополнительный компакт-диск с деталями армирования для балок, колонн, двусторонних плит, стен и фундаментов. 2007 г., 80 стр.

Щелкните здесь для получения технической заметки.

Бетонные несущие системы перекрытий и многое другое, CD013

На этом компакт-диске представлен авторитетный обзор систем бетонных перекрытий, который раскрывает проблемы и соображения, которые профессиональные дизайнеры используют при выборе системы бетонных перекрытий. Мультимедийный формат помогает архитекторам, инженерам и преподавателям извлечь выгоду из преимуществ каждого типа напольных покрытий.

Бетонные системы пола Длинн-пяди , СП339

Обсуждаются популярные системы бетонных перекрытий с большими пролетами: ленточно-балочные и широкомодульные балки. Включает предварительные оценки и параметры количества материалов для различных пролетов и условий нагрузки. Графики относительных затрат помогают сделать экономичный выбор. Печатная копия доступна через библиотеку PCA.

Отраслевые ресурсы

 Институт арматурной стали для бетона (CRSI) предлагает множество ресурсов для инженеров, архитекторов, подрядчиков — почти всех, кто работает с железобетоном. CRSI 9Руководство по стандартной практике 0003  предлагает стандарты для оценки, детализации, изготовления и размещения арматурной стали, а их  Справочник по проектированию  (на основе  ACI 318-98 Строительных норм и правил для конструкционного бетона)  – ценный справочник. Институт сборного/предварительно напряженного бетона (PCI) и Институт пост-напряжения (PTI) также предлагают ресурсы для работы с железобетоном.

Наша железобетонная плита в Далласе — вот что делает нас дизайнерской группой, которую стоит выбрать — Exposed Design Group

Exposed Design Group — это коллектив профессионалов, которые усовершенствовали искусство обновления и восстановления напольных покрытий, особенно с использованием железобетонных плит в Далласе. Если у вас есть напольное покрытие, которое вы хотели бы обновить, тогда мы команда, которая поможет вам.

По всему метроплексу, а также по всей территории Соединенных Штатов мы работали над проектами, в которых мы улучшали и ремонтировали все виды напольных покрытий для наших клиентов. Благодаря многолетнему опыту и знаниям, нет работы, для которой мы не чувствовали бы себя квалифицированными. Отзывы наших клиентов могут подтвердить, что мы лучшая команда, которую можно выбрать для работы на железобетонной плите в Далласе.

Бетонные полы становятся все более и более популярными, так как домовладельцы и владельцы коммерческих предприятий выбирают для своих полов этот материал, поскольку он более прочный, экологически чистый и экономичный. Мы можем гарантировать, что если вы тоже решите обновить свой пол с помощью нашей железобетонной плиты в Далласе, Exposed Design Group может сбить вас с ног результатами.

Железобетонная плита в Далласе пользуется большим спросом. Наша команда экспертов может помочь вам сформулировать план, который воплотит ваше воображение в жизнь. У нас есть профессиональные методы, чтобы обновить железобетонную плиту в Далласе и придать вашему полу последние штрихи, необходимые для улучшения окружающей среды.

Мы известны, потому что усовершенствовали методы полировки и окрашивания бетона. Оба из них являются возможностями, которые мы можем исследовать, чтобы улучшить ваш бетонный пол, чтобы придать ему именно тот вид, который вы хотите. Полировка бетона устойчива как к пятнам, так и к скольжению, что обеспечивает более высокую долговечность и надежную безопасность, если вы хотите улучшить среду с интенсивным движением. Окрашивание бетона — это техника дизайна, которая придаст вашему полу объем и стиль.

Обе эти отделки просты в уходе, что облегчает вашу работу в будущем. Мы можем гарантировать, что наша железобетонная плита в Далласе долговечна и прослужит вам долгие годы.

Если вы заметили трещины на полу или проблемы с выравниванием, наша команда экспертов может составить план ремонта. Наши знания о бетоне и открытой инфраструктуре позволяют нам сформулировать шаги, чтобы гарантировать, что мы не только решим проблему, но и улучшим структуру пола в целом.
