МП 1-2 по стандарту: Серия 1.420.1-25

увеличить изображение

Стандарт изготовления изделия: Серия 1.420.1-25

Плиты межколонные МП 1-2 – это неотъемлемый элемент перекрытия зданий сборной безбалочной конструкции разнообразного назначения. Такие железобетонные изделия устанавливаются в местах расположения лестниц либо лифтовых шахт. Межколонная плита МП 1-2 имеет четырехугольную форму с продольными воздушными каналами цилиндрического либо прямоугольного сечения. Такая конструкция позволяет значительно уменьшить вес железобетонного армированного изделия и обеспечить гарантированную тепловую и звуковую изоляцию. Для создания надежной конструкции перекрытия на поперечных гранях предусмотрены монтажные выступы. Перемещение плит во время транспортировки и установки осуществляется с помощью специальных петель. При изготовлении этих элементов перекрытия необходимо строго соблюдать требования технических стандартов.

Описание всех основных правил производства, условия приема готовых изделий приводиться в Серии 1.420.1-25.

1. Варианты маркировки

Каждое строительное железобетонное изделие в обязательном порядке маркируется на боковой грани условным обозначением. Такая буквенно-цифровая система позволяет упростить запись в технической сопроводительной документации, облегчить сортировку готовой продукции, лаконично представить всю информацию об эксплуатационных параметрах и назначении этого изделия. Наиболее распространенные варианты маркировки плит межколонных МП 1-2 указаны в Серии 1.420.1-25.

1. МП 1-1;

2. МП 1-2;

3. МП 1-3;

4. МП 1-4;

5. МП 1-5;

6. МП 1-6.

2. Основная сфера применения

Плиты межколонные МП 1-2 используется в промышленном и гражданском строительстве при возведении многоэтажных домов со стенами из кирпича либо железобетонных панелей. Они применяются как элементы ригелей перекрестных рам с жесткими узлами. Количество пролетов и ярусов должно соответствовать габаритной схеме каркаса возводимого здания.

Плиты межколонные МП 1-2 устанавливаются у проемов для лестничных маршей либо лифтовых шахт при обустройстве безбалочных перекрытий в зданиях с сеткой колонн 6х6м. Эти бетонные армированные изделия отличаются высокой прочностью и достаточной жесткостью. Они обеспечивают прекрасную несущую опорную способность благодаря незначительной прогибаемости. Эти изделия позволяют предать зданию высокую огнестойкость. Плита межколонная применяется для строительства многоэтажных промышленных, коммерческих и жилых строений, имеющих определенный шаг колонн. Эти железобетонные изделия выпускаются различной формы и применения. Они используются для перекрытия крайних и средних рядов между колоннами, примыкающих к шахтам лифтов и лестничным маршам. На некоторых видах предусмотрены углубления, позволяющие упростить обустройство эксплуатационных отверстий.

3. Обозначение маркировка изделия

Плиты межколонные МП 1-2 согласно требованиям Серии 1.420.1-25 и ГОСТа 27108-86 маркируются буквенно-цифровым шифром, предоставляющем краткую информацию о варианте использования, типоразмере и несущей способности. Дополнительно условное обозначение на их торцевой грани информирует о массе изделия, дате производства. Для примера попробуем расшифровать маркировку плиты межколонной

МП 1-2:

1. МП – железобетонная межколонная плита;

2. 1 – типоразмер;

3. 2 – индекс допустимой нагрузки.

Выбирая плиты межколонные МП 1-2 дляобустройства безбалочных перекрытий в зданиях разнообразного назначения с сеткой колонн, необходимо учесть основные их технические характеристики. У них:

Длина = 3280;

Ширина = 2980;

Высота = 160;

Вес = 3500;

Объем бетона = 1,4;

Геометрический объем = 1,5639.

4. Изготовление и основные характеристики

Плиты межколонные МП 1-2 производятся с учетом проектных чертежей и требований Серии 1.420.1-25 и ГОСТа 27108-86. В процессе изготовления применяются бетоны, имеющие высокие прочностные характеристики на сжатие марок В 30 — 22,5, к примеру, М300-М500. При производстве таких железобетонных изделий используется метод вибрационного формообразования и уплотнения рабочего бетонного раствора. Для повышения эксплуатационных параметров в межколонные плиты во время изготовления закладываются армирующие каркасы и сетки. При сборке пространственной конструкции соединение все элементов арматуры выполняется методом обвязки специальной проволокой и контактной точечной сваркой. Для этого применяется стальная рифленая арматура класса А-III. Такая конструкция железобетонных изделий позволяет обеспечить допустимые нагрузки больших величин, морозостойкость не ниже F50, водопроницаемость на уровне W2.

Во время изготовления специалистами обязательно контролируется положение пространственного армирующего каркаса и дополнительных сеток, толщина защитного слоя бетона. Каждое изделие проверяется на жесткость и прочность конструкции, трещиноустойчивость согласно требованиям документации
Серии 1.420.1-25
.

5. Транспортировка и хранение

Плиты межколонные МП 1-2 допускается укладывать плашмя в штабеля высотой до 8 ярусов. Техническая документация Серии 1.420.1-25 оговаривает необходимость прокладки между каждым рядом деревянных реек толщиной не менее 40 мм. Железобетонные изделия должны располагаться в штабелях, исключающих возможность случайной их деформации. Во время транспортировки необходимо применять специальное приспособление, обеспечивающее устойчивое положение плит.

Уважаемые покупатели! Сайт носит информационный характер. Указанные на сайте информация не являются публичной офертой (ст. 435 ГК РФ). Стоимость и наличие товара просьба уточнять в офисе продаж или по телефону 8 (800) 500-22-52

Плиты перекрытия: выбираем тип конструкции

Плиты перекрытия придают зданию дополнительную жесткость. Благодаря им ветровые нагрузки равномерно передаются на всю конструкцию здания.

Рассмотрим, в чем отличие небалочных перекрытий по характеристикам и простоте

Содержание
  1. Монолитные железобетонные плиты перекрытия
  2. Плиты перекрытия: сборная конструкция
  3. Сборно-монолитные плиты перекрытия с использованием технологии Велокс

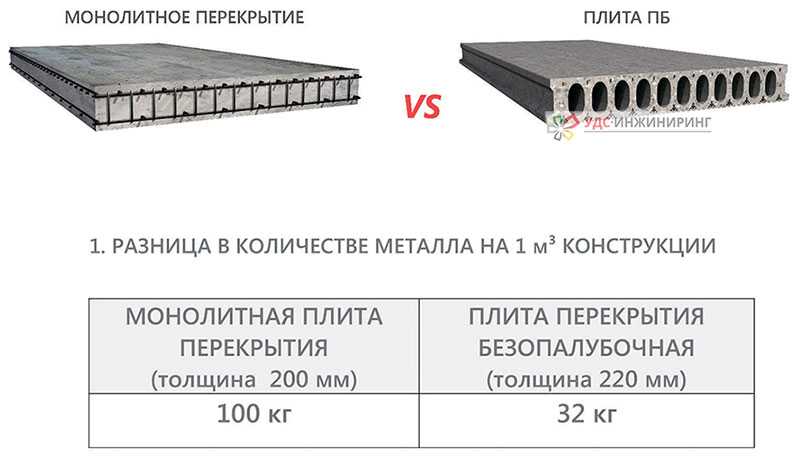

  4. Сборные плиты перекрытия или монолит? Что выбрать
Объект ООО «Дом Велокса»

1. Монолитные железобетонные плиты перекрытия

Перекрытие представляет собой единую армированную монолитную плиту, которая заливается прямо на стройплощадке. Это один из самых надежных типов перекрытия. Плита служит одновременно и ограждающей, и несущей конструкцией. Единый цельнолитой корпус дома равномерно распределяет нагрузку на коробку строения и фундамент. Она равномерно передается по всему периметру опорной поверхности.

Плюсы
  • Не требует дорогостоящих погрузочно-разгрузочных работ для подъема и укладки плит. Монтаж производим вручную. Возможна реализация любых архитектурных идей, бетонирование перекрытий в комнатах необычной формы, выбор любой конфигурации.
  • позволяет создавать балконы и другие выносные конструкции, которые являются частью плиты перекрытия. Их запас прочности выше, чем у аналогов в домах с другим типом перекрытия.
  • Длина пролета без опоры — 6-12 м.
  • У железобетонных перекрытий высокая прочность. Это единая монолитная конструкция без швов, составных деталей и зон стыковки. Бетон также продолжает набирать прочность в течение 50 лет.
  • Высокая жесткость: устойчивость к смещению в продольном направлении и поперечной плоскости.
  • Будучи огнеупорными, монолитные перекрытия не горят и в случае пожара помогают локализовать очаг возгорания, защищая нижний этаж от повышенной температуры.
  • Отличная звукоизоляция. Не слышно шагов на втором этаже. Пол прочный, не вибрирует и не прогибается.
  • Высокие показатели по теплосопротивлению. Перекрытие отделяет верхний этаж от чердачного помещения, и не дает теплому воздуху уходить в щели, что значительно снижает расходы на отопление.
  • Обеспечивает наиболее ровный пол с бесшовным покрытием. Бетонный пол выступает в роли черновой стяжки, и позволяет сразу после сдачи дома начинать чистовую отделку.

Подробнее Чистовая отделка плит Велокс: особенности и преимущества

  • Перекрытие облицовано плитами несъемной опалубки Велокс. Со стороны потолка их легко штробить, чтобы провести разводку электропроводки. У плит высокий уровень адгезии, на них хорошо ложится штукатурка.
Минусы
  • Масса выше, чем у балочных перекрытий. Поэтому стены и фундамент дома должны иметь достаточную несущую способность, чтобы выдержать вес. Что не является проблемой для монолитного дома по технологии «Велокс».
  • Для проведения работ необходим бетононасос.
  • Необходимо выдержать время на набор прочности бетоном.
Временные опоры. После набора прочности бетоном, их демонтируют. Объект ООО «Дом Велокса»

Особенности технологии Велокс

Дом Велокса возводит дома как летом, так и зимой. Мы используем бетон от партнеров ГК «Монолит», качество которого контролируется лабораторно.

Монолитную плиту формируем вручную. На временные стойки и балки укладываем плиты опалубки Велокс, после чего, согласно нормам, армируем конструкцию и заливаем бетоном. Дом Велокса производит бетонирование непрерывно, за одну рабочую смену. Мы тщательно следим за состоянием арматуры и поддерживаем характеристики влажности бетона до набора эксплуатационной прочности.

Подробнее в статьях:

  • Технология строительства Велокс – что это
  • Технология строительства Велокс: перекрытия
  • Плиты перекрытия Велокс: надежно, качественно, тихо (продолжение)

2. Плиты перекрытия: сборная конструкция

Плиты перекрытия заводского изготовления достаточно долговечны, хотя по своим показателям не сравнятся с монолитной плитой. Применяют два вида плит: ячеисто бетонные и многопустотные из тяжелых бетонов. Они подбираются исходя из ширины пролета и несущей способности. Перекрытия из многопустотных железобетонных плит — при шаге несущих стен 6- 9 м, а также когда несущей способности плит из ячеистого бетона недостаточно.

Стандартные заводские размеры сборных плит: 22 х 150 х 720 см.

Сборное железобетонное основание чаще всего монтируют по двутавровым металлическим балкам. Нижний слой плит бетонируют, монтируют звукоизоляцию. Для создания жесткого единого горизонтального перекрытия плиты соединяют между собой и наружными стенами при помощи стальных анкеров, закрепленных к монтажным петлям. После чего межплиточные щели — русты — зачеканивают бетоном.

Достоинства
  • Стоимость ниже, чем при устройстве монолитной плиты.
  • Высокая скорость монтажа. Изделия готовы к установке, не требуется армирование.
  • Пожаробезопасность. Железобетон обладает стойкостью к воздействию открытого огня.
Недостатки
  • Для монтажа необходима аренда грузоподъемного оборудования. В случае нарушения техники безопасности бригадой или крановщиком существует риск тяжелых травм
  • Для стены из пеноблоков или газоблоков перед укладкой плит необходимо залить армопояс — кольцевой распределительный пояс, через который плиты перекрытия опираются на стену. Он создает жесткую конструкцию для сопротивления ветровым нагрузкам и температурным деформациям.
  • Не подходят для нестандартных архитектурных решений, поскольку строители ограничены заводским размером плит.
  • Длина пролета — 3-7 м.
  • Конструкция является сборной, а не монолитной. Ее жесткость значительно ниже.
  • Поверхность стен, на которые опираются плиты, должна быть идеально выровнена. Недопустим перепад высот даже в 4-5 см.
  • Качество проведения строительно-монтажных работ также важно. При неправильной установке плит, например, на три параллельно расположенные опорные поверхности, надежность перекрытий снижается вплоть до возможности обрушения.
  • Швы между панелями необходимо герметизировать. И отделка потребует больших усилий. Снизу к балкам приваривают сетку, по которой оштукатуривают потолок. На уровне верхнего этажа необходимо произвести стяжку пола.
  • Подробнее: Черновая отделка загородного дома
  • Требует дополнительной звуко и теплоизоляции. Если у плиты с круглыми пустотами открыты торцы, необходимо заполнить их наполнителем на 25-30 см вглубь. Иначе плита будет промерзать.

Дом Велокса не монтирует перекрытия из железобетонных плит. Мы строим исключительно монолитные дома без сборных конструкций.

Объект ООО «Дом Велокса»

3. Сборно-монолитные плиты перекрытий с использованием технологии Велокс

В состав такого перекрытия входят пустотные блоки-вкладыши небольшой массы. На строительном рынке существует технология по использованию керамзитобетонных блоков. Их укладывают на железобетонные балки — главный несущий элемент перекрытия.

В монолитном доме, построенном с использованием несъемной опалубки Велокс, в качестве блоков перекрытия используют ребристо-пустотные коробы. Они также собраны из минерализованных щепоцементных плит Velox.

Перекрытия укладывают на опоры и крепят гвоздями к внутренним плитам опалубки стены. Таким образом, потолок нижнего этажа сформирован из нижних граней ребристо-пустотных коробов: ровный и удобный в отделке.

На уровне верхнего этажа в ребра коробов укладывают стальную арматуру с перехлестом внутрь несущей стены и монтируют арматурную сетку. Перекрытие заливают бетоном и формируют над ним бетонную подушку.

Достоинства технологии
  • Экономия на объемах бетона. Высота бетонной подушки над коробами значительно меньше, чем для классического монолитного перекрытия.
  • Возможность создания пролетов длиной 12-14 без капитальных колонн.
  • Технология объединяет достоинства сборной и монолитной плиты. Дом при этом является монолитным.
  • Перекрытие обладает повышенными тепло- и звукоизолирующими характеристиками.
  • Максимальная несущая способность.
  • Вес легче, чем у монолитной плиты. Монтаж производится вручную и не требует аренды автокрана.
  • В пустотах коробов можно прокладывать инженерные коммуникации.
  • Сокращаются сроки строительства за счет быстрого монтажа перекрытий.
  • Поверхность готова к отделке: на уровне потолка нижнего этажа это плиты несъемной опалубке Велокс, на уровне пола второго этажа — ровный бетонный монолит.
Недостатки
  • Коробы перекрытий дороже плит несъемной опалубки. Однако расход бетона меньше.
Объект ООО «Дом Велокса»

4. Сборные плиты перекрытия или монолит? Что выбрать

Дом Велокса советует монолитное перекрытие либо монтаж коробов перекрытия с последующим бетонированием. На этапе проектирования мы предоставляем расчет перекрытий и выбираем оптимальный вариант для дома конкретной площади и конфигурации, опираясь на значение несущих нагрузок.

Мы не строим из заводских плит, поскольку они в меньшей степени обеспечивают жесткость конструкции, менее универсальны, обеспечивают меньшую длину пролета и требуют аренды автокрана.

Дом Велокса строит теплые монолитные дома по австрийской технологии строительства Velox. Звоните: 8 (800) 222-51-61
