Перекрытия заливка: Заливка монолитной плиты перекрытия. Стоимость устройства монолитных бетонных перекрытий

Заливка плиты перекрытия своими руками

Ремонт или строительство своими руками, как правило, помогает сэкономить приличную сумму денег, при условии, что все делается с соблюдением норм и правил строительства.

Схема утепления плиты перекрытия.

Опалубка своими руками поможет не только сэкономить энную сумму денег, но и гарантирует качество. Для этого необходимы определенные знания, которые помогут залить перекрытия своими руками. Единственный минус в данном случае – это то, что опалубку придется устанавливать по всей площади дома.

Опалубка, сделанная своими руками, это еще и выход из ситуации, когда невозможно или крайне трудно вызвать кран и уложить заводскую плиту, например, если строительство идет далеко за пределами города.

Содержание:

Преимущества конструкций

Схема монолитного перекрытия.

Монолитное перекрытие обладает рядом преимуществ: помимо того что оно прочнее, чем деревянное, его можно сделать нестандартных размеров, опорой для него могут быть не только стены, но и колонны.

При этом лучше всего заказать готовый бетонный раствор, который прошел контроль качества и в нем есть соответствующие наполнители, улучшающие само качество бетона и не дающие ему расслаиваться, на заводе. При этом необходимо использовать класс прочности с маркой В20-В30 (М-250, М-400), морозостойкость не ниже F50.

В случае если монолитное перекрытие делается для второго или третьего этажа, то не обойтись без бетононасоса, кидать бетон лопатой или по желобам – не только утомительное занятие, но оно еще и скажется на качестве перекрытия.

Заливая бетоном плиту перекрытия своими руками, следует учесть, что опалубка должна быть крепкой и надежной. Вес мокрого бетона с наполнителями около 500 кг на 1 м кв., потому от того, насколько прочна опалубка, зависит и внешний вид перекрытия, и его качество. Также потребуются деревянные брусья с сечением 10 на 10 см в качестве распорок, стоек, балок.

Чтобы перекрытие получилось качественным, при изготовлении опалубки своими руками стоит использовать ламинированную фанеру, которую впоследствии будет легко очистить.

Опалубка делается из деревянных досок, которые расположены в горизонтальной плоскости, доски при этом необходимо смазать специальной смазкой, которая поможет снять защитную пленку с досок.

Опалубка должна выдерживать весь вес без видимых деформаций.

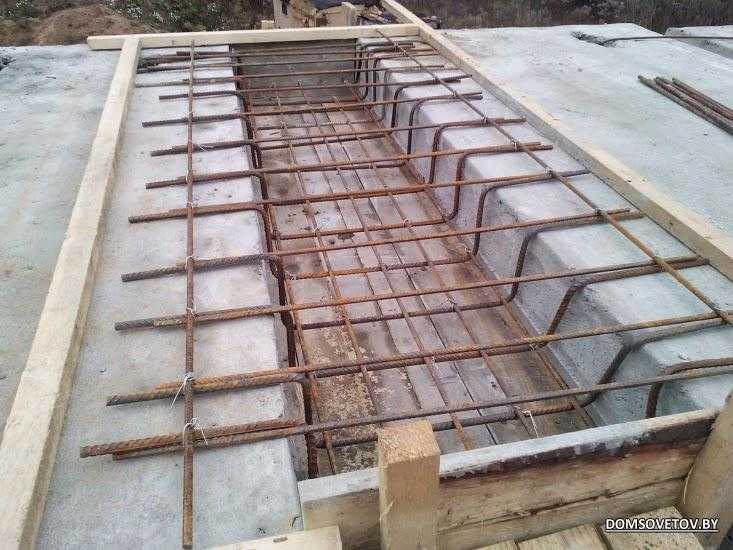

Армирование плит перекрытия

Схема армирования перекрытия.

Армирование лучше всего выполнять железной арматурой – помимо большей прочности, такая конструкция будет еще и более огнестойкой.

Армирование предполагает использование арматуры профиля A III, А400-500. Необходимо использование четырех рядов арматур: вдоль и поперек пролета – нижний, вдоль и поперек пролета – верхний.

Если толщина плиты менее 150 мм, то возможно армирование в один слой, если больше, то необходимо два слоя. В этом случае сетка кладется с двух сторон, сверху и снизу плиты перекрытия, и связывается при помощи проволоки. Создаются ячейки 150 на 150 или 200 на 200 мм, при этом необходимо использовать прутья одного сечения.

Дополнительное армирование делается в местах отверстий или скопления больших нагрузок и напряжений. Используют прутья длиной от 400 до 1500 мм, все зависит от величины отверстия или длины пролета, опалубка должна быть сделана на всю длину.

Расчет прочности плиты перекрытия состоит в сравнивании двух факторов:

1. Усилий, действующих в плите.
2. Прочности армированных сечений в самой плите.

Второй пункт должен быть больше первого.

Подсчитаем постоянные нагрузки плиты перекрытия:

Плита 200 мм с нагрузкой 550 кг на м3.

Собственный вес 2,5 т на м3 х1,2 = 2,75 т на м3

Вес самого пола при толщине 100 мм стяжки – 2,2 т на 1 м2 х 1,2 = 2,64 на м3.

При толщине пола 50 мм – 110 кг на 1 м3.

Требования к постройкам

Схема сборно-монолитного перекрытия.

Монолитную плиту необходимо сделать довольно прочной, она должна выдерживать не только свою нагрузку, но и мебель, стены, оборудование и людей. Она должна быть достаточно жесткой и не давать прогибов.

При монтаже монолитной плиты должна быть предусмотрена звукоизоляция, которая установлена специальными нормами и правилами, предъявляемыми к этому типу зданий и сооружений.

Монолитное перекрытие, которое будет служить в качестве разделителя двух помещений с разницей температур от 10 градусов, должно соответствовать требованиям теплозащиты. Для этого необходимо использование теплозащитных материалов при бетонировании плиты своими руками.

Расчет прочности плит перекрытия

Для того чтобы правильно рассчитать прочность плит перекрытия, стоит учесть множество факторов, начиная от самого материала плиты, сечения арматуры, и рассчитать все возможные нагрузки.

Необходимо привести к площади плиты перегородки, например, из кирпича:

Один погонный м высотой 3 м весит 0,12 м х 1,2 х 1,8 т на м3 = 0,78 т / м.

При шаге перегородок, к примеру, 4 м получаем 0,78/4 = 0,2/м2. Принимаем приведенный вес перегородок равным 300кг/м2.

Жилье с учетом коэффициента надежности принимаем 1.3 для первой группы предельных состояний – 150 кг/м3.

Временная = 150 х 1,3 = 195 кг/м2.

Итого полная нагрузка составляет 550+110+300+195=1150 кг/м2.

Для эскизных расчетов принимаем нагрузку, равную 1.2 т/м2.

Схема монтажа плит перекрытий.

Учитывая все предельно допустимые нагрузки, можно подобрать арматуру необходимого диаметра, что скажется и на стоимости строительства, и на надежности строения. Однако будет хорошо, если все расчеты, будут произведены специалистом, так как необходимо учитывать еще массу факторов, например, обеспечить ограничение трещинообразования.

Необходимо учитывать изгибающие моменты, так как они определяют на 95 % армирование плит на изгибе. Самые нагруженные сечения – это центр плиты, середина пролета.

Можно узнать значения для некоторых частных случаев. Для этого считают каждое из направлений, приняв X, Y, и получают MX = MY=gi 2/23.

Плита при размерах 6х6 – MX = MY=1,9 т/м.

Плита с размерами 5х5 – MX = MY= 1,3 т/м.

Это усилия, действующие на плиту вдоль и поперек, потому следует проверять на прочность взаимно перпендикулярные сечения.

Необходимо проверить прочность нормального сечения к продольной оси по изгибающему моменту. Пара, сжатый бетон и растянутая арматура снизу, воспринимают моментальное усиление, которое приходит на нее. Возьмем высоту этой пары равной 0,8h, с высотой сечения плиты – h.

NХ (У)=MХ (У)/(0.8h) – усилие в арматуре.

Получается на 1 м ширины сечения плиты, при размерах плиты – 6х6 – 11,9 т, для плиты с размером 5х5 – 8,2 т., для плиты 4х4 = 5 т. Под эти условия подбирается соответствующая арматура третьего класса (А400) – периодического профиля.

http://www.youtube.com/watch?v=BOJmRZ0uePY

Принимается расчетное сопротивление арматуры на разрыв, площадь сечения арматурного стержня при полученном диаметре и рассчитывается несущая способность стержня. Получаем шаг арматуры по каждому из направлений, то есть армированную сетку, растянутую в бетоне.

Заливка бетоном

Заливку и бетонирование монолитной плиты перекрытия осуществляют, как правило, при помощи бетононасоса, особенно если плита находится на втором или третьем этаже. Ее можно сделать своими руками, однако овчинка не стоит выделки, потому как придется нанимать помощников, что “съест” всю экономию.

Для уплотнения бетона используют глубинный или поверхностный вибратор, при этом не стоит забывать, что излишняя вибрация может привести к обратному эффекту, и бетон расслоится.

Глубинные вибраторы следует устанавливать с шагом, не превышающим радиуса его полуторного действия. Время вибрирования на каждом шаге должно обеспечить уплотнение бетонной смеси, один из признаков – прекращение оседания и выделения пузырьков.

При выполнении работ следует учитывать, что при быстром высыхании бетон дает усадку и образуются микротрещины. Поэтому после заливки бетона своими руками всю конструкцию следует поливать водой не меньше трех дней.

Схема монолитного железобетонного перекрытия.

Зимой необходимо заказать бетон с противоморозными добавками, которые хоть и оказывают негативное влияние на арматуру, но это является допустимым, если добавка заводская. Она же, кстати, оказывает влияние на время набора прочности бетона, что следует учесть при проведении зимних работ.

В бетон необходимо добавлять щебень, иначе прочность будет низкой, арматуру необходимо связывать вязальной проволокой, сварка арматуры не даст такой прочности, как связка. Гравий добавлять не рекомендуется, его поверхность ровная, что сделает сцепление непрочным.

Монолит плиты должен быть прочным, для этого нужен не только качественный материал, но и соблюдение технологии. Не рекомендуется заливать бетон в зимнее время даже с учетом морозостойких примесей, все работы лучше производить в теплое время года.

Правила и технология выполнения работ

До начала самого процесса бетонирования монолитного перекрытия своими руками следует провести подготовительные работы:

• провести мероприятия по безопасному ведению работ;
• установить опалубку по всей площади;
• вмонтировать пустотообразорватели для проводки и закладные детали.

Все элементы конструкции, которые в процессе бетонирования будут закрыты, а также установленная и закрепленная опалубка и поддерживающие ее элементы должны соответствовать СНиП 3.01.01-85.

Нужно применить съемные маячные рейки или установить пространственные фиксаторы, которые и будут указывать уровень верха бетона.

При бетонировании разрешено ходить по щитам с опорами, которые опираются на опалубку перекрытия.

Смесь бетонную надо укладывать только горизонтальными слоями, толщина должна быть одинаковой, без разрывов. Укладка с последовательным направлением производится в одну сторону во всех слоях.

Следующий слой смеси бетона необходимо укладывать до схватывания предыдущего слоя, время должно быть определено в лабораторных условиях. В противном случае образуется производственный шов.

В местах, где будет произведен разрыв бетонирования, следует установить рейки, а поверхность рабочего шва должна быть расположена перпендикулярна по отношению к поверхности плиты.

В случае, если бетонирование было прервано, то следующий этап бетонирования можно производить только когда окончится процесс схватывания, что примерно составляет от 24 до 36 часов.

Не допускается опирать вибратор на арматуру или на закладные части конструкции, входящей в монолит.

Как только бетон приобретет необходимую прочность, следует убрать опалубку, которая со временем будет входить в сцепление с бетоном все больше и больше, даже если использованы специальные эмульсии.

Как только бетон приобретет необходимую прочность, его можно нагружать допустимыми нагрузками.

Прежде чем приступить к монтажу плит перекрытия своими руками, следует учесть все минусы и плюсы данного мероприятия. Вам нужно будет просчитать, во сколько встанет вызов бетононасоса, использование вибраторов, заказ бетонной смеси.

Плюсы монолитного перекрытия для потолков и полов: конструкция и заливка

04 августа 2022

Поделиться

При проектировании многоэтажных сооружений очень важно определиться с видом межэтажных перекрытий. Выбор бывает не так уж прост. На него оказывает влияние сразу несколько факторов: конфигурация здания, его назначение, экономическая целесообразность и пр.

При строительстве некоторых зданий, когда необходимо возвести перекрытие, используют старый метод, связанный с использованием готовых железобетонных плит. Но в последнее время строители склоняются к возведению перекрытий монолитного типа.

Достоинства монолитных перекрытий

При сравнении монолитных перекрытий и сделанных с помощью железобетонных плит преимущество будет за первыми по следующим причинам:

• Надежность во время эксплуатации. В монолитных, однородных по структуре, перекрытиях нет стыков, поэтому нагрузка распределяется равномерно по всей площади.
• Отсутствие стандартов типоразмера и формы. Метод позволяет создавать перекрытия любой формы и размера, без ограничения.
• Маломеханизированный процесс. Нет необходимости использовать крупную технику, которая привлекается для подъема железобетонных плит на большую высоту.

Этапы возведения и монтаж монолитного перекрытия

Весь процесс проходит в несколько этапов:

• инженерные работы по определению размеров монолита и расчет сметы расходов;
• монтажные работы по возведению опалубки;
• связка армирующего каркаса;
• использование бетона для заливки конструкции.

Инженерные работы и смета

При возведении монолитных конструкций этот этап является подготовительным, т.к. позволяет оценить масштаб работ, определить тип стержня арматуры, марку бетона, рассчитать требуемый объем материалов.

Установка опалубки

Высота и толщина создаваемого перекрытия будет определять конфигурацию опалубки. Исходя из этого, она может быть объемной или в виде телескопических стоек с треногами. Основой опалубки является ламинированная фанера. Качество монолитного перекрытия во многом будет зависеть от точности выравнивания ламинированной фанеры.

Особенностью любого типа перекрытия является то, что оно должно заходить за несущую опору. Если эксплуатация здания будет проходить в условиях повышенной нагрузки на межэтажное перекрытие, то несущая конструкция должна быть усилена. При этом должны соблюдаться все нормы строительства.

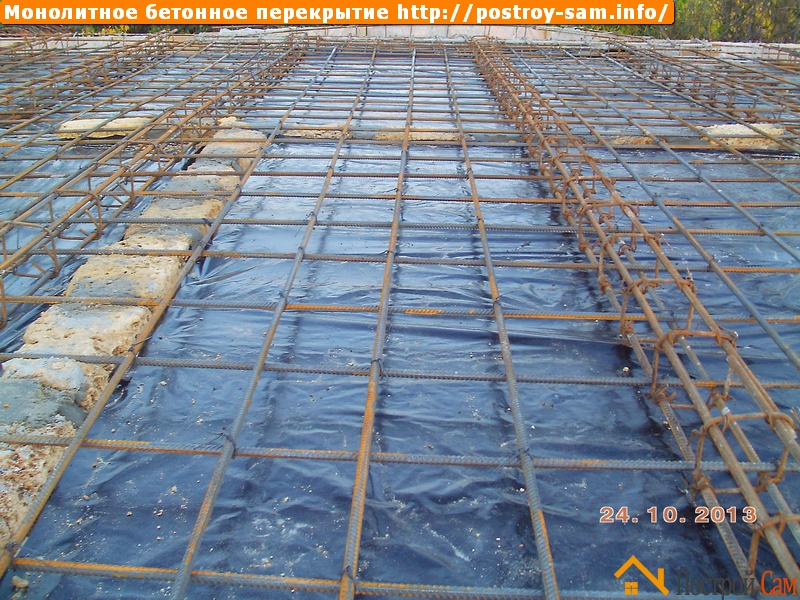

Создание армирующей каркасной сетки

По стандартам монолитного строительства перекрытие должно содержать 2 уровня сетки из арматуры. При этом размер квадратной ячейки должен быть 200х200 мм. Размер сечения стержня арматуры будет зависеть от площади перекрытия и нагрузки на него.

Процесс бетонирования

Чтобы избежать образования пустот, пузырей и раковин в монолите, используется виброоборудование, которое уплотняет подаваемый раствор бетона.

На этапе застывания бетона очень важно, чтобы влага из него выходила медленно, без пересыхания, иначе в монолите появятся трещины и сколы. Как только произойдет первичное схватывание бетона, а это наблюдается, приблизительно, через сутки, всю залитую площадь смачивают водой и покрывают полиэтиленом. Затем приступают к демонтажу опалубки, чтобы установить ее на следующем участке.

Опалубка не относится к основному виду строительного оборудования, поэтому рациональнее ее арендовать даже в том случае, если возводится масштабное здание солидной строительной организацией. Компания «Дионис» занимается инженерными расчетами монолитного перекрытия и доставкой строительного оборудования на строящийся объект. Арендуя опалубку для монолитного перекрытия конструкций, можно понять, насколько это удобно и выгодно.
