Что такое железобетонный ригель в строительстве | Статья завода БЗСК

Содержание:

  1. Что такое ригель
  2. Сферы применения ригелей
  3. Виды и маркировка ригелей
  4. Характеристики ригелей
  5. Отличия ригеля от балки



Березовский завод строительных конструкций предлагает изготовление и продажу ригелей железобетонных, широко применяемых в гражданском, промышленном и специальном строительстве. Мы производим эти строительные элементы на российских фабриках, поэтому можем обеспечить высокое качество при доступной цене от производителя. Благодаря сочетанию качества, стоимости и широкого выбора этих ЖБИ, мы поставляем их на стройплощадки не только Уральского федерального округа, но и по всей территории России.

Что такое ригель

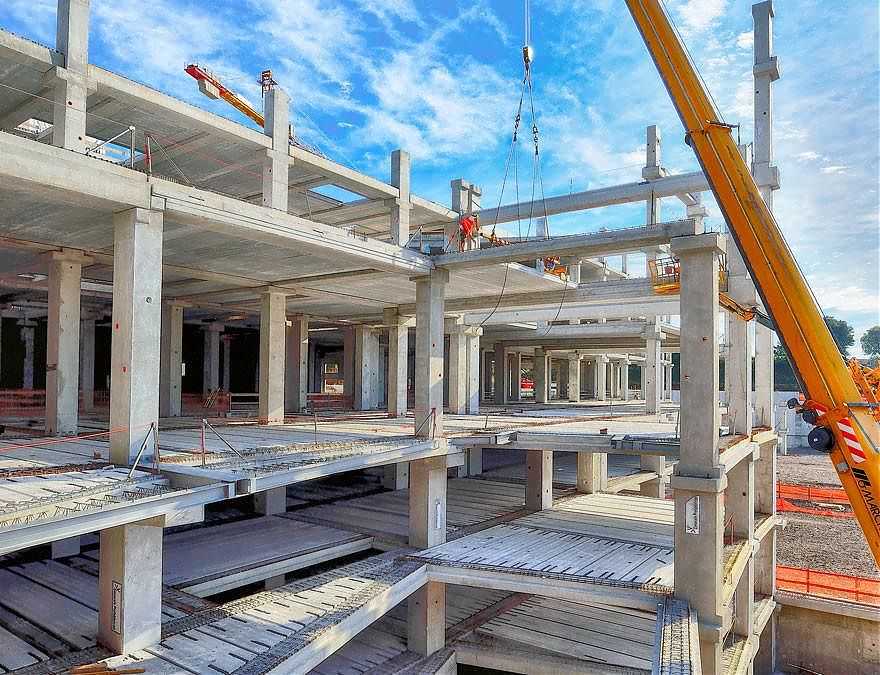

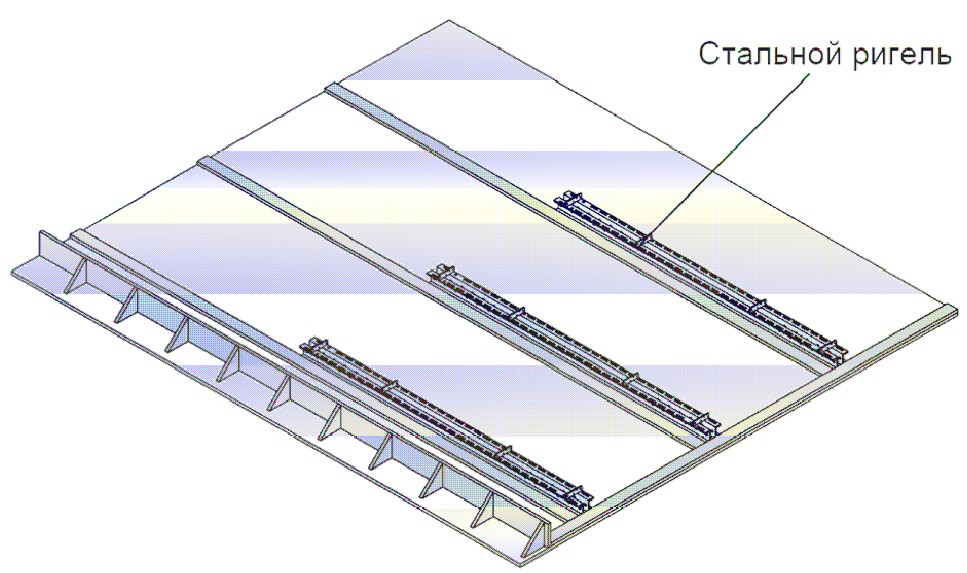

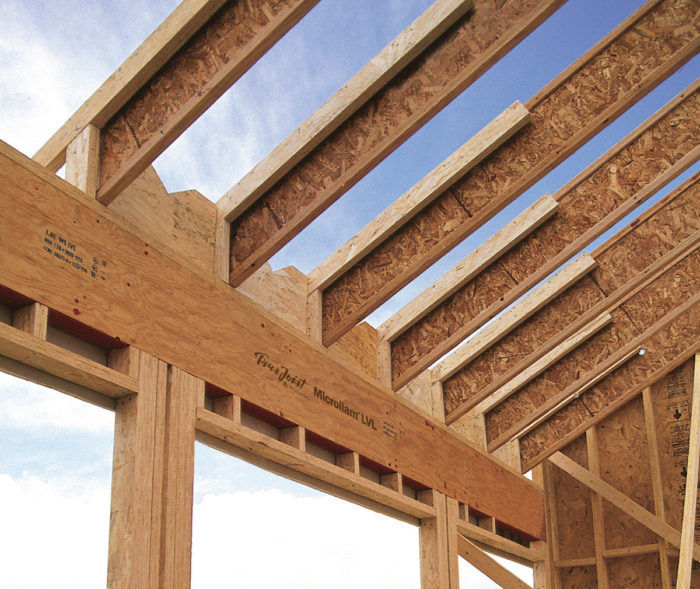

Ригель – это сборное железобетонное изделие, предназначенное для организации площадок опирания для укладки перекрытий или других конструктивных элементов. По конструкции он представляет собой изделие, длина которого значительно больше ширины и высоты его сечения.

Предназначение этого конструктивного элемента заложено в его названии, поскольку ригель в переводе с немецкого означает «поперечина». Сечение этого изделия, как правило, представляет собой сложную форму, которую можно представить как балку с выступающими площадками, являющимися опорами для других конструктивных элементов.

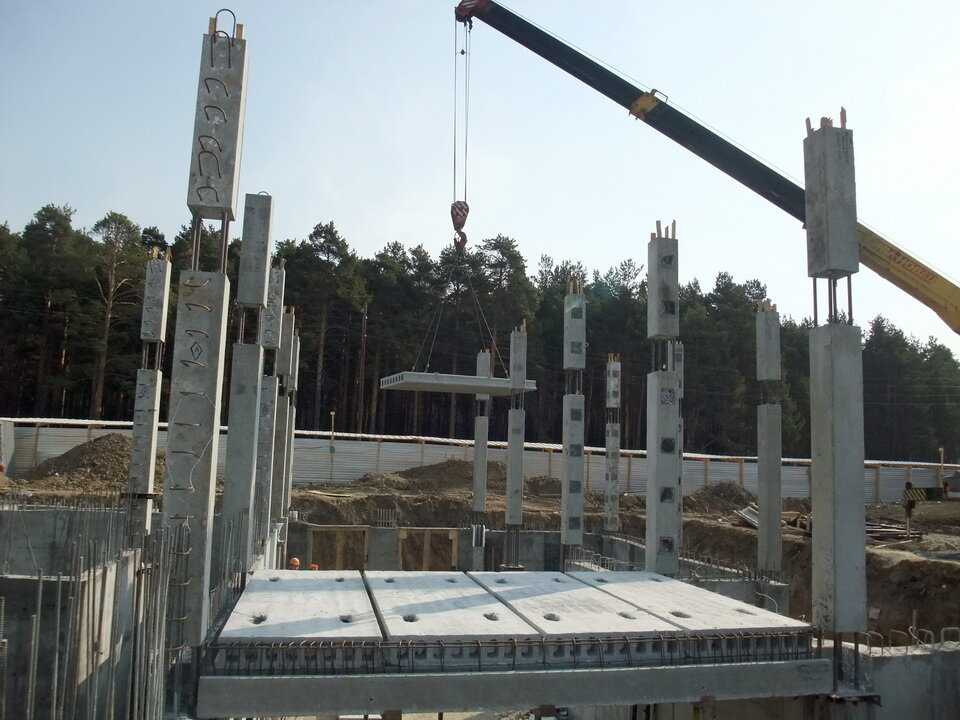

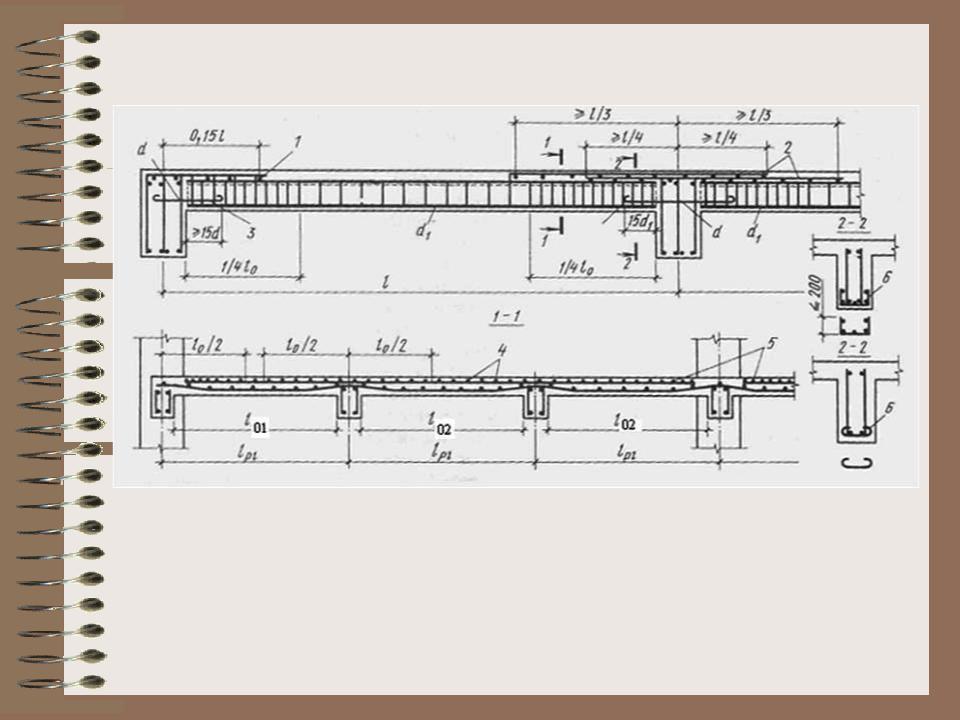

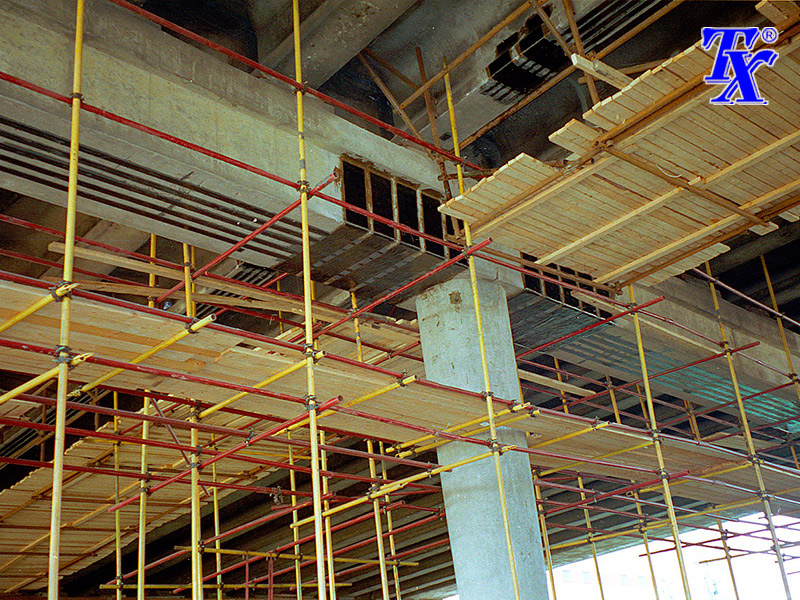

При монтаже ригель опирается двумя концами на колонны или опоры, при этом он сам становится опорной площадкой для укладки перекрытий или других конструктивных элементов, например балок. Главная задача ригеля в любой конструкции – это принять на себя распределенную по длине нагрузку и передать ее на колонну или опору.

Поэтому, отвечая на вопрос, что такое железобетонный ригель в строительстве, можно говорить о том, что это несущая конструкция, опирающаяся двумя концами на другие несущие конструкции (колонна, опора), при этом он сам становится основой для укладки других элементов при строительстве здания или сооружения.

Сферы применения ригелей

Сфера применения ригельных железобетонных конструкций охватывает практически все отрасли строительства, начиная от жилого сектора и заканчивая строительством промышленных и специальных зданий. Изделие отличается широким выбором типоразмеров, которые определены ГОСТом, причем отличаются не только длина ширина и высота ригелей, но и форма их сечения.

Такая форма определяет технические параметры ригеля, обеспечивает ему высокую прочность, а также устойчивость к прогибанию за счет опорных ребер и металлической армирующей конструкции.

В зависимости от проекта возводимого здания или сооружения подбирается наиболее оптимальный тип ригеля под расчетную нагрузку, а также выбираются его геометрические параметры. Гостом предусмотрено несколько типоразмеров и форм-факторов таких строительных элементов, каждый из которых имеет свою маркировку.

Виды и маркировка ригелей

Наибольшее распространение получили следующие типы ригелей, которые обозначается в маркировке первой группой символов:

  • Р – аналог балки правильного прямоугольного сечения. На ригеле этого типа нет дополнительных полок, поэтому элементы конструкции укладываются прямо на его основание;
  • РДП, РДР – двухполочный симметричный ригель, форма сечения которого напоминает либо тавровое сечение, либо похожа на крест. Используется как несущий элемент в середине здания, где требуется обеспечить опирание двух рядов плит с каждой стороны этой несущей конструкции;
  • РБП, РБР –по принципу применения схож с ригелем Р, то есть, не предусматривает полок для опирания других элементов конструкции. В основном используется для формирования настилов, при этом РБП предназначен для укладки многопустотных плит, а РБР – для ребристых;
  • РОП, РОР – несимметричный однополочный ригель, применяемый по краям здания для опирания плит или других элементов конструкции только с одной стороны. Каждая из модификаций оптимальна для укладки многопустотных или ребристых плит;
  • РЛП, РЛР – модификация предназначена для оборудования лестничных клеток, поэтому также имеет полку только с одной стороны;
  • РКП – консольный ригель,имеющий полку для опирания, которая после монтажа выступает за плоскость строения. Например, может использоваться для обустройства балконов или опирания других элементов конструкций.

Характеристики ригелей

Технические характеристики стандартных ригелей регламентированы ГОСТом, который определяет размеры, форму, а также нагрузочную способность и назначение этого строительного элемента.

Изделие отличается повышенной устойчивостью к прогибам, высокой прочностью по всей длине конструкции, а также обладает свойством равномерно распределять нагрузку и передавать ее на опору или колонну. По сравнению с балками эти детали способны нести гораздо большую статическую нагрузку, поэтому к качеству их изготовления предъявляют достаточно высокие требования.

Кроме высокой прочности от ригельных элементов требуется:

  • устойчивость к воздействию агрессивной среды и влаги;
  • морозостойкость, особенно для опорных элементов, устанавливаемых по периметру здания;
  • огнестойкость, то есть, устойчивость к длительному воздействию высоких температур и открытого огня.

Основные технические параметры нашей продукции этого типа представлены в таблице.

 Маркировка ригеля

Размеры, мм

Марка бетона

Масса изделия, т

L, длина

B, ширина

H, высота

РДП 4.57 — 80

5560

565

450

400

2,6

Р 3.57

5640

180

300

300

0,77

РДП 4.

57 — 70

5560

565

450

400

2,6

РДП 4.69 — 60

6860

565

450

500

3,17

РДП 4.57 — 60

5560

565

450

400

2,6

РДП 4.57 — 50

5560

565

450

300

2,6

РДП 4.56 — 90 Alllв

5560

565

450

500

2,55

Р 3. 56

5540

180

300

300

0,75

РЛП 4.27 — 45

2660

382

450

300

0,88

РЛП 4.26 — 45

2560

382

450

500

0,84

РОП 4.57 — 45

5560

432

450

400

2,07

РЛП 4.27 — 40

2660

382

450

300

0,88

РОП 4. 57 — 40

5560

432

450

400

2,07

РОП 4.56 — 60

5560

482

450

400

2,35

РЛП 4.56 — 45

5560

382

450

400

1,89

РОП 4.56 — 40

5560

482

450

400

2,35

РОП 4.27 — 45

2660

432

450

300

0,94

РОП 4. 27 — 40

2660

432

450

300

0,94

РДП 6.86 — 90 Alllв

8560

595

600

500

5,88

РДП 6.86 — 70 Alllв

8560

595

600

400

5,88

РДП 4.56 — 110 Alllв

5560

565

450

500

2,55

Р 3.26

2540

180

300

300

0,35

РЛП 4.

57 — 45

5660

382

450

400

1,92

Р 3.27

2640

180

300

300

0,37

4.69 — 40

6860

482

450

500

2,87

РОП 4.56 — 45

5560

482

450

400

2,35

РЛП 4.56 — 60

5560

382

450

400

1,89

РОП 4. 26 — 40

2560

482

450

300

1,05

РЛП 4.26 — 60

2560

382

450

500

0,84

РОП 4.26-60

2560

482

450

300

1,05

Отличия ригеля от балки

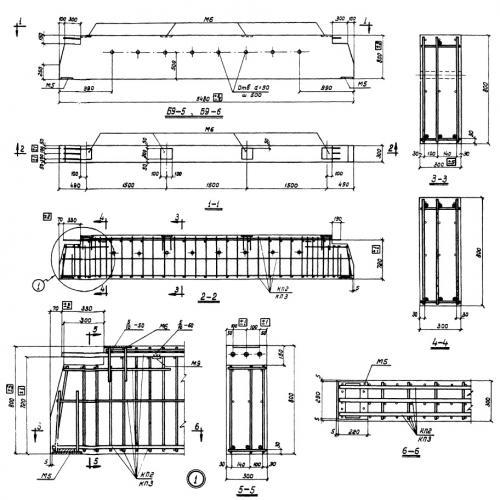

По своим особенностям и области применения ригель очень похож на балку, которой по сути и является. Часто достаточно сложно определить, чем отличается ригель от балки, поскольку они имеют практически одинаковое использование в конструкции и характер получаемой нагрузки. Однако есть ряд отличительных черт при использовании в строительных конструкциях, которые позволяют отличить ригель от балки не только по маркировке и наименованию.

Среди таких отличительных особенностей использования ригеля можно назвать:

  • обязательное опирание с двух сторон на колонны или опоры, расположенные вертикально. Вариант, когда ригель укладывается хотя бы с одной стороны, на другую плоскую поверхность автоматически превращает его в балку, не по конструкции, но по определению;
  • ригель всегда располагается горизонтально, допустим лишь незначительный уклон, например, при укладке плит крыши;
  • выполняет функцию опоры для других элементов конструкции, чаще всего плит или балок. При этом ширина ригеля или наличие полок для укладки таких конструктивных элементов обеспечивает необходимую устойчивость, надежность и простоту монтажа конструкции. При этом вся нагрузка, которую или ригель получает от таких конструктивных элементов, передается на колонныили опоры, а затем через них на фундамент.

То есть, на практике часто встречаются варианты, когда балка используется в качестве ригеля, а также случаи, когда на ригель возлагается выполнение функций обычной балки.

Если вам требуются ригельные элементы для возведения объектов любого типа, сложности и назначения, вы всегда можете обратиться на наш Березовский завод строительных конструкций. Полный цикл производства, а также контроль качества продукции обеспечивает ее высокую надежность, полное соответствие требованиям ГОСТа и технической документации на продукцию.

Наши специалисты всегда помогут подобрать наиболее оптимальный тип ригелей для использования в ваших постройках, а также укомплектовать необходимое количество ЖБИ под строительство конкретного объекта по предоставленным чертежам или спецификации.

Статьи:

  • Трубы железобетонные безнапорные

  • Армирование плит перекрытия

  • Бетон класса B25

  • Виды и размеры железобетонных перемычек

  • Размеры дорожных плит, их вес, маркировка и характеристики

  • Фундамент на забивных железобетонных сваях для частного дома

  • Технология производства ЖБИ

  • Дефекты железобетонных конструкций

  • Сколько весит дорожная плита

  • Виды плит перекрытия

  • Преимущества и схема канализации из бетонных колец

  • Размеры, вес и объём бетонных (ЖБИ) колец

  • Отличия плит ПК от ПБ

  • Составные фундаменты для опор ЛЭП

Таблицы:

  • Таблица размеров лестничных маршей

  • Таблица размеров железобетонных колонн

  • Таблица размеров железобетонных свай

  • Размеры пустотных плит (таблица)

  • Таблица размеров блоков ФБС

Встроенные ригели — почти обязательный элемент перекрытий МАРКО – Официальный сайт перекрытий МАРКО

Первое упоминание о встроенных ригелях в конструкции сборно-монолитных перекрытий я встретил в инструкции по проектированию польских перекрытий ТЕРИВА. Поляки назвали этот элемент «распределительное ребро». На картинках справа вы видите страницы польской инструкции, на которых представлены распределительные ребра. Согласно требованиям инструкции ширина ребра 70-100 мм, а высота равна толщине перекрытия.  Обратите внимание — польские конструкторы настоятельно рекомендуют применять распределительные ребра: одно для пролетов меньше 6 м и два при больших пролетах.

Армирование польского ребра производится двумя арматурами диаметром не меньше 12 мм. Обращает на себя внимание использование слова «распределительное» в названии элемента. По соображениям польских конструкторов ребро располагалось перпендикулярно балкам и предназначалось для распределения (перераспределения) действующих нагрузок внутри перекрытия. Арматура ребра в обязательном порядке  заводится на стены параллельные балкам.

При разработке технологии перекрытий МАРКО с профильными тонкостенными балками АТЛАНТ я посчитал необходимым заменить польский термин распределительное ребро на более понятный российским строителям термин — встроенный ригель.  Конструктивная схема встроенного ригеля приведена на картинке слева.

Для устройства встроенного ригеля  блоки по линии его размещения «раздвигаются»,  под образовавшимся проемом снизу монтируется опалубка из фанеры, досок и пр. (картинки справа). Поперек балок в проем монтируется рабочая арматура необходимого диаметра. Как правило, нижняя арматура укладывается на вертикальные стенки тонкостенного профиля,а верхняя подвязывается к верхней арматуре балок. Диаметр арматуры и число прутков определяется специалистами центра сопровождения проектов при разработке монтажной схемы перекрытия.

Чаще всего встроенные ригели используются для повышения несущей способности перекрытия. В некоторых случаях только их применение позволило решить поставленные заказчиком задачи. Именно так произошло на строительстве торгового центра в Лыткарино. Здесь встроенные ригели позволили организовать по периметру здания консоль и разместить на этой консоли стены второго этажа здания.

В некоторых конструкциях перекрытий встроенные ригели используются для усиления узлов стыковки балок. На картинках справа монтажная схема перекрытия АТЛАНТ и результат ее реализации в перекрытии.

Толщина перекрытия во многом определяется размерами перекрываемых пролетов — больше  пролеты — толще перекрытие. Иногда встречаются проекты, в которых длинными являются всего несколько балок, но именно эти балки (слабое звено) определяют толщину перекрытия. Если место расположения «слабых» балок усилить встроенным ригелем, толщину перекрытия можно уменьшить. На картинке слева пример подобного усиления.

Для заполнения межбалочного пространства в перекрытиях МАРКО чаще всего используются блоки из газобетона. Такие блоки легко пилятся, строгаются, сверлятся. Это позволяет при необходимости расположить встроенный ригель под углом к оси балок перекрытия. Пример такого конструктивного решения на картинке справа.

Применение встроенных ригелей позволяет усилить конструкцию перекрытия в месте расположения лестничного проема. Особенно часто такая необходимость возникает при устройстве так называемых Г-образных лестничных проемов. На картинках слева два примера такого усиления.

Использование встроенных ригелей в конструкции перекрытий АТЛАНТ расширяется. По мере накопления опыта мы будем вносить в статью дополнительные материалы.

Валерий Мартынюк, автор технологии МАРКО, директор по развитию компании МАРКО
