Современное строительство особняков и коттеджей имеет одну особенность. Сегодня пользуются популярностью железобетонные плиты. Из новых материалов используется профнастил для перекрытий.

В статье мы бы хотели рассказать о том, что такое перекрытие по профлисту. В тексте будут затронуты вопросы, связанные с отличием перекрытий по профнастилу от обычных перекрытий. Также мы поговорим о монтаже таких конструкций.

Профильное и обычное перекрытие

Железобетонное перекрытие по профнастилу предполагает заливку с использованием опалубки. Благодаря монолитному перекрытию можно получить готовый потолок. При этом не надо будет проводить дополнительные работы, связанные с отделкой или доработками.

Любое перекрытие из профнастила зависит от профилей. Именно с их помощью можно сделать сечение ребристым.  При этом значительно повышается надежность перекрытия. Кроме того, существенно снижаются финансовые расходы на арматуру и бетон. Это позволяет сэкономить на строительстве.

Сущность плана перекрытия из профнастила выражается в том, что материал выполняет функцию неснимаемой опалубки. На нее, в свою очередь, будет залит бетон. При этом в качестве опоры выступает металлический каркас, который состоит из колонн и балок. Благодаря использованию конструкции, можно смело возводить стены из легких материалов, которые обладают небольшой прочностью.

Перекрытие из профнастила межэтажное возлагает определенную нагрузку на каркас из металла. При этом нагрузка на стены существенно снижается.

Полезно: Вы можете использовать пеноблочный или газобетонный материал для теплоизоляции стен. Разумеется, при условии, что вы имеете готовое перекрытие по профнастилу.

Перекрытия из профнастила между этажами обладают очень важным преимуществом. При строительстве массивного здания необходимо изготавливать ленточный фундамент. Его использование предполагает большие расходы на различные строительные материалы.

Нагрузка переносится с перекрытия на каркас – это значительно облегчает стены. В этих условиях снижается нагрузка и на сам фундамент. Поэтому можно заменить ленточный фундамент на колонный. При этом на изготовление такого каркаса не надо будет тратить большое количество средств. Таким образом, вы сэкономите не только финансы, но и время.

При использовании колонного фундамента, следует помнить, что каждая из колонн сможет выдержать нагрузку только со своей стороны. Это связано с их расположением при перекрытии. Оголовки – места фундамента, где располагаются более легкие стены. Они заливаются небольшим ростверком. Чтобы рассчитать сечение, необходимо учесть толщину стен и расстояние между колоннами, которые составляют фундамент.

Процесс монтажа перекрытия

Первым делом следует осуществить тщательный расчет. Это необходимо как для использования профнастила для перекрытия, так и любого другого материала.

Чтобы выполнить верный расчет, необходимо учесть следующие данные:

  • точные размеры здания;
  • учет нагрузок, которые создает перекрытие.
С помощью этих данных, вы без труда подберете правильные размеры металлических балок и колонн. Можно сделать расчет деревянных балок перекрытия, но всё же, с профнастилом лучше использовать металлические балки.

Колонны изготавливаются из металлических труб с круглым или квадратным сечением. Для изготовления балок чаще всего применяют металлические двутавровые балки и швеллера.

Вы должны учитывать, какой профнастил используется при строительстве перекрытия. Ведь это напрямую влияет на шаг укладки балок, а также на выбранное для них сечение. Другими словами, металлопрофиль для перекрытий с большой высотой потребует меньшего шага для укладки балок.

 Чтобы выполнить наиболее точный самостоятельный расчет расстояния между балками, обратитесь к производителю профнастила.

В обязанности продавца входит предоставление вам всей необходимой информации о параметрах материала. Он должен рассказать вам об основных видах профнастила, его характеристиках, несущей способности и т.п.

Пример для расчета:

  1. К примеру, шаг укладки балок равен трем метрам. На профнастил нанесена маркировка ТП–75. Толщина листа – 0,9 миллиметра.
  2. При определении требуемой длины профнастила, советуем учитывать его опору не на две балки (распространенный вариант), а на три. Это позволит в будущем предотвратить прогиб листа.
  3. Чтобы надежно закрепить лист на металлическое основание балки, используются саморезы на 32 миллиметра. Крепления снабжены усиленным буром. Бур позволяет создавать швеллера без использования предварительного просверливания дрелью.
    При этом саморезы называются бронебойными. Крепление выполняется в тех местах, где соединяются стык профлиста и перекрывающие балки. Например, если вы укладываете лист на три балки, то и крепление должно располагаться в трех точках. При укладке на две балки – в двух местах и т.п.
  4. Кроме крепления листов к балкам следует зафиксировать их в местах стыков. Для этого идеально подойдут бронебойные саморезы 32 миллиметра. Однако, их длина должна быть чуть меньше. Например, используйте саморезы на 25 миллиметров. Шаг вкручивания саморезов должен составлять не менее 40 сантиметров.
  5. После завершения профнастильной опалубки, можно приступать к процессу укладки бетона. План перекрытия должен учитывать минимальную толщину этого перекрытия. Она, как правило, составляет 7-8 сантиметров без учета толщины самих листов. Наиболее популярной маркой бетона является М-25, которая обозначается также как М-350.
  6. Перед проведением бетонирования осуществить подготовительные работы для профнастила. Их суть заключается в том, что на нижнюю центральную часть каждого расположенного между балками пролета, следует установить палки. Они должны быть по всей высоте, начиная от пола и до самого профилированного листа. Установка палок необходима для того, чтобы предотвратить проседание профнастила от бетона. После того, как бетон высохнет – можно будет убрать временные опоры.
  7. Осуществляйте процесс бетонирования за один раз. Если же по каким-либо причинам вы не уложились за рабочий день, то выполните бетонирование одного пролета.
  8. При выполнении бетонирования в несколько этапов, запоминайте, за сколько дней высыхает каждый пролет. Это необходимо для того, чтобы вовремя убирать опоры из-под высохшего бетона. Учитывайте, что бетон становится прочным не сразу после его заливки. Необходимо наличие теплой погоды и срока в 10-11суток. Только тогда бетон достигнет примерно 80% требуемой прочности. Если работы производятся зимой – то высыхание бетона растянется на три или четыре недели.
  9. Осуществляя перекрытие крыши профнастилом в жаркую погоду, следует постоянно смачивать бетон. Это предотвратит испарение влаги под воздействием солнечных лучей на листы профнастила.

Как и многие другие строительные работы, бетонное перекрытие по профнастилу не представляет собой ничего особо сложного.

Перекрытие по профнастилу, пример на видео:

Монолитное перекрытие по профнастилу – чертежи

Один из главных этапов ­– теоретическая часть, которая включает в себя:

  • Выбор материала для изготовления металлической каркасной конструкции;
  • Подбор вида и толщины профилированных листов;
  • Выбор сечений арматуры для изготовления каркаса.
Вы можете все расчеты возложить на квалифицированного специалиста.
А все работы по возведению осуществить самостоятельно. Однако учитывайте, что следует обязательно опираться на планы и чертежи, соблюдая при этом перечисленные в инструкции требования. (прочитайте также: «Профнастил: размеры») Таким образом, наша статья рассказала вам о видах перекрытий, их отличиях. Вы узнали все о монтажных работах, заливке бетона и о возведении перекрытий.


Несущий профнастил для перекрытий не терпит ошибок. Перекрытия под фундамент ­– это один из базовых компонентов строительства собственного дома. При неправильной планировке – вся конструкция может прийти в непригодность. Чтобы этого не допустить, следует внимательно проводить строительную работу. Поэтому вы можете обратиться за помощью к специалистам, которые не только покажут вам фото- и видеоматериалы, но и проведут все необходимые работы.

Перекрытие по профнастилу монолитное руководство

Все о бетоне

Мир бетона

Как проводится монолитное перекрытие по профнастилу

Монолитные бетонные конструкции в строительстве – это далеко не новость. Сейчас можно найти множество книг и пособий еще советского периода, в которых понятно и просто описывается эта технология. Монолитное перекрытие по профнастилу пользуется популярностью за счет низкой стоимости и гибкой формы, а конструкция благодаря выбору такой технологии получается очень прочной и надежной.

Чем отличается монолитное перекрытие

До недавнего времени строители пользовались технологией бетонирования – сочетание высокой стоимости и малой грузоподъемности дает низкие результаты. При этом используется тяжелый физический труд. Открытие перекрытия по профнастилу позволило уменьшить затраты и время на возведение конструкций.

Стальной профилированный лист, покрытый цинком или полимером, является отличным защитником от внешних атмосферных условий.

Но возведение такой конструкции всегда сопряжено с риском, особенно если за выполнение этой работы берется новичок.

Поэтому если вы не уверены в своих силах, то лучше обратиться к профессионалам.

Где используются монолитные перекрытия

Такой вид перекрытия используется во многих видах строительства:
  • создание гаражей;
  • возведение многоэтажных домов;
  • строительство террас и прочих сооружений.

В современном мире такую технологию выбирают потому, что она сокращает расходы на арматуру и бетон, а вместе с тем урезается и физический труд.

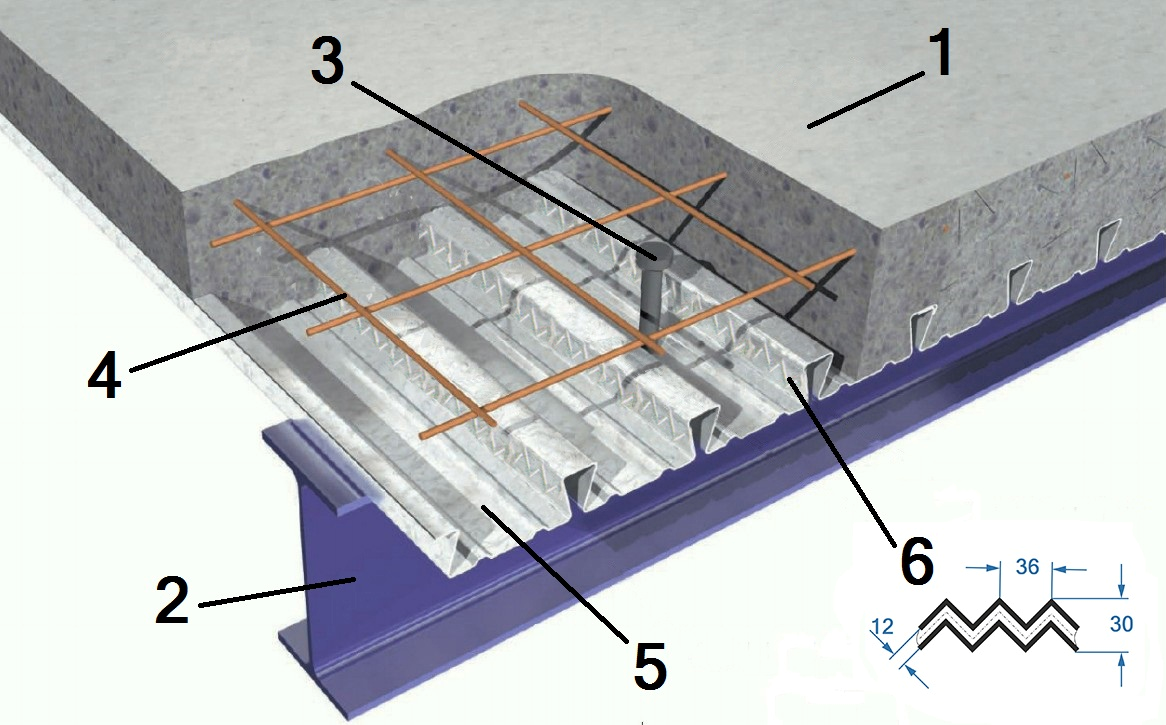

Устройство монолитных перекрытий по профнастилу выглядит следующим образом:

  1. Балки, на которых будет держаться вся конструкция.
  2. Несъемная опалубка, сделанная из профнастила, выполняет роль арматуры. Профнастил являет собой гофрированные листы, которые прошли оцинковывание. Они имеют хороший эстетичный вид и не подвержены коррозии.
  3. Сверху укладывается гибкая арматура, стержневой анкер вертикального типа и арматурная сетка.
  4. Вся конструкция заливается бетоном.

Вокруг такого типа перекрытий часто разгораются споры за и против, но плюс профнастила в его легкости, а значит, этот материал можно использовать для восстановления старых и ветхих домов.

Монолитное перекрытие по профнастилу своими руками

Подобное покрытие одновременно является и полом следующего этажа и потолком этого, поэтому к возведению стоит подходить со всей серьезностью. Правильность конструкции напрямую связана с долгосрочностью и безопасностью, так что выполнять строительство стоит по всем законам. Сначала проводятся подготовительные мероприятия:
  • расчет шага балок и несущей способности;
  • расчет материалов для перекрытий;
  • закладные в стенах и столбах, которые будут указываться на чертежах.

Если пренебречь любым из подготовительных шагов, вы рискуете получить провисание конструкции и ее неустойчивость. Кроме того, любой отход от плана сопровождается повышением стоимости строительства и тратой лишних средств.

Основные правила, которые помогут создать перекрытие по профнастилу

  1. Всегда используйте чертежи. С момента их создания и до конца строительства опирайтесь на ваши расчеты – так вы можете вычислить ошибку и исправить ее.
  2. Между балок необходимо размещать подпорки, что позволит избежать прогиба профлиста.
  3. Для опорных колонн используют трубы из металла или асбеста, а для балок – швеллеры или металлические двутавры.
  4. Когда вы укладываете балки, соблюдайте шаг, вычисленный вами в чертежах.
  5. Шаг балок напрямую зависит от размеров и формы профлиста.
  6. При заливке бетоном могут возникнуть нежелательные провисания: чтобы этого избежать, укладывайте на профлист три балки. Одна центральная, а две другие боковые.
  7. При монтаже мастера используют саморезы с усиленным буром (еще их называют бронебойными).
  8. Перед заливкой конструкции бетоном необходимо подготовить поверхность и установить палки-опоры.

При условии, что вы выполняете все рекомендации, самостоятельно сделать монолитное перекрытие про профлисту несложно. Но если вы не уверены в своих способностях, то лучше доверить расчет проектировщикам.

Ошибки, которых нужно избегать

При строительстве любой новичок сталкивается с трудностями уже на этапе расчетов. Любое игнорирование инструкций может привести не только к недолговечности дома, но и к чьей-то смерти, поэтому:
  • не экономьте на материалах;
  • грамотно рассчитайте количество материалов на чертежах, чтобы не приходилось докупать еще;
  • не нарушайте правила монтажа и проектирования;
  • ответственно выбирайте профнастил и арматуру для каркаса.

Чтобы технология перекрытия по профлисту была правильной, обратитесь к профессиональным проектировщикам и рабочим. Если вы считаете, что вашего опыта недостаточно, то лучше прибегнуть к помощи мастера, так как неправильный монтаж влечет за собой непредвиденные траты и нарушение сроков строительства.

Перекрытие из профлиста и бетона, полы по профнастилу

Перекрытие из бетона по профлисту

Создание бетонных конструкций за пределами заводов стало повсеместным явлением. Бетонируются фундаменты, несущие стены и перекрытия. Популярным в малоэтажном строительстве становится устройство железобетонных перекрытий по профнастилу. Конструкции, где профлист является несъемной опалубкой, имеют высокую несущую способность, прочность и другие достоинства.

Преимущества перекрытия с профнастилом

Применение профлиста (марка «Н») решает задачи строительства благодаря легкости, жесткости, прочности и коррозионной стойкости. Материал в профиль — волна, формирующая ребра жесткости, которые после отливки бетонной плиты повышают ее несущую способность и конструкции в целом. Лист является несъемной опалубкой, поэтому снижаются расходы арматуры и бетона.

Если он связывается с бетоном, снимает на себя часть нагрузки с плиты перекрытия. Такие монолитные элементы могут опираться на легкий несущий каркас, что удешевляет формирование фундаментов (достаточно столбчатого варианта) строений. Снижаются расходы на стеновые материалы — применяются легкие и теплые газоблоки и пеноблоки. Бетонный раствор заливается на профнастил, не требующий сложной опалубки.

При правильном уходе бетонная плита имеет высокие прочностные показатели, эффективно противостоит воздействию природных условий. Подобные железобетонные плиты имеют сниженную массу. Потолочная поверхность конструкций имеет готовый экстерьер, устойчивый к изменениям температурно-влажностного режима и действию огня. Материал опорной основы удобно транспортировать, он неприхотлив в эксплуатации и рассчитан на длительный период применения. На несущем каркасе профилированный лист монтируется просто, быстро, без применения грузоподъемной техники.

Расчет перекрытия

К проекту обязательно составляются чертежи, а расчеты делаются в соответствии с рекомендациями СНиП, СТО 0047 -2005 (лучше с помощью профессионалов). Учитываются габариты постройки, величина шага установки поперечных балок, их длина, нагрузка на них и на колонны, характеристики несущего профлиста (ширина, длина, толщина изделий, высота профиля). Следует исходить из того, что каждый лист вдоль своей длины должен опираться на 3 балки. Исходя из планируемой нагрузки на перекрытие, рассчитываются сечение арматуры и высота плиты.

Ее толщина определяется из масштабного отношения 1:30, зависящего от расстояния между поперечными балками. Монолитная бетонная плита может иметь толщину от 70 до 250 мм. Вес, который будет иметь монолитное перекрытие, определит тип и количество металлических колонн, параметры их фундамента, тип балок, величину нагрузки на одну колонну. Глубина волн листового профиля влияет на расстояние между балками: чем она больше, тем чаще устанавливаются балки, так как увеличивается масса бетона в углублениях профиля при нецелесообразности увеличения толщины плиты.

Сокращение шага пролета позволяет исключить прогиб листов. Следует учесть вес дополнительной полезной нагрузки, которую примет межэтажное перекрытие — за норму принято 150 кг/м2, которую следует увеличить на 33%. Общая величина эксплуатационной нагрузки рассчитывается с погрешностью до 0,5 кг.

Из нее определяются размеры поперечного сечения и длина балок. Вертикальные стержневые анкеры позволяют объединить профилированные листы и железобетон, что передает им часть нагрузки. Для пролета шириной в 3 метра потребуется материал толщиной не менее 0,9 мм. На практике вычисления сведены в программное обеспечение, позволяющее формировать рабочую документацию.

Устройство монолитного перекрытия

Профилированные листы, арматура и бетон — составляющие, которые формируют монолитную бетонную плиту перекрытия. Такая конструкция, если она опирается на балочный каркас, распределяет нагрузку на колонны, а не на стены. Каждая колонна имеет свой фундамент. Другой вариант, когда поперечные балки не укладываются или, если устанавливаются, опираются на стены.

В таком случае монолитному перекрытию предстоит нагружать стены сооружения и фундамент. Металлические балки — двутавр (швеллер). Их края укрепляются в «карманах» стен (колонн) и привариваются к закладным. К балкам листы могут крепиться на внутреннюю полку, тогда расстояние между опорами для коротких листов выбирается не более 1,5 м. На швеллеры/двутавры профилированный материал также может устанавливаться на внешнюю полку сверху так, чтобы можно было размещать листы длинной до 6-ти м.

Они устанавливаются внахлест по длине. Под серединой листовых элементов размещается стационарная балка. Волны профиля должны быть перпендикулярны балкам, а расширениями гофра ориентируются вниз.

При безбалочном варианте устройства гофролисты не будут иметь точек опоры посередине помещения. Обязательный элемент — объемное армирование, которое значительно повышает прочность монолита. Арматура соединяется сваркой с балками и колоннами. Для распределения раствора может ставиться внешняя съемная опалубка. Бетонирование формирует ровную поверхность плиты.

Монтаж перекрытий из профнастила

Балочное перекрытие формируется креплением перфорированных листов на внутренние/внешние полки поперечных балок. Затем формируется опалубка, когда выбрано верхнее крепление листов. Параметры допустимого прогиба профлиста, составляющие 1:250, определяют длину пролета наката. До заливки бетона под поверхность профнастила подставляются временные опоры, обеспечивающие неподвижность конструкции.

На настиле размещается металлическая арматура, выполняется бетонирование нижнего наката путем одного прохода по желобу. Поверхности потолка и пола выравниваются. После набора перекрытием прочности временные опоры снимаются. Монтирование безбалочного монолита предусматривает некоторые нюансы.

Так, длинные армирующие пруты (с регулярной ребристой насечкой на поверхности) укладываются вдоль каждого углубления профилированных листов. Они проволокой вяжутся с металлической сварной сеткой, которая укладывается на профиль сверху. Заливка делается за один проход. После твердения сверху бетонное основание укрывается цементной стяжкой. Монтируется несущий профнастил марок от Н60 до Н114, обеспечивающий высотой профиля необходимую жесткость материала при толщине 0,8 – 1,5 мм.

Профилированные листы крепятся саморезами-бурами длиной 3,2 см (шляпка 5,5 мм). Такие метизы закручиваются без предварительного сверления, пробуривая полку швеллера. Закручиваются они через 20 — 40 см (в каждую впадину профиля, прилегающую к балке), что обеспечивает точность и пространственную жесткость монтирования. Продольный нахлест листов на стыках делается только над поверхностью балок (величина 40 — 60 мм). Стыки прокручиваются саморезами через 2 см.

Армирование

Внутренний металлический каркас в монолитном бетоне обеспечивает работу на сжатие, что обеспечивает марочную прочность плиты. Объемная арматурная структура формируется из плоской сварной сетки с ячейками 15 х 15 см и уложенных на дно каждого ребра жесткости продольных отрезков арматуры, которые объединяются вертикальными связями перевязочной проволокой или сваркой. Шаг объемной перевязки 20 см. Концы металлических прутков и сетки привариваются к балкам и колоннам.

Для армирования берется стальной стержень диаметром 10 – 12 мм (марка А 400С). Сетка может создаваться из продольных прутков диаметром 12 мм и поперечных — 0,6 см. Чтобы профнастил сам стал внешней арматурой, на профиле создаются насечки («рифы»), которые сцепляют его с бетоном.

Сталь внутри плиты защищается слоем бетона толщиной до 4 см. Для его создания используются специальные пластиковые фиксаторы, приподнимающие металлические стержни над поверхностью дна ребер жесткости на 20 – 40 мм. Сверху арматура покрывается бетоном также на 20 – 40 мм.

Заливка перекрытий по профнастилу

Что представляет собой перекрытие?

Его изготовление требует проведения обработки поверхности, при том, что профнастил практически исключает этот этап. По факту монолит обустраивается по методу несъемной опалубки, что также помогает сэкономить трудозатраты на демонтаже щитов. Технология привлекательна тем, что это нестандартное решение эффективно при возведении гаражей, хозпостроек или террас.

Лист имеет такую форму, которая позволяет создать бетонную систему повышенной прочности. Она будет лучше сопротивляться деформациям, что обеспечивает надежность всего здания. Нижняя часть перекрытия приобретает ребристую форму с ребрами жесткости. На практике такой способ снижает расход арматуры и смеси, однако это не вредит прочностным характеристикам.

Несмотря на то, что конструкция получается относительно нетяжелой, ее устройство возможно только для зданий с кирпичными или блочными стенами. Перед ее изготовлением следует провести соответствующие расчеты по размерам и использованию материалов. Рекомендуется доверить этот этап профессионалу, так как от этого зависит надежность и долговечность создаваемого элемента дома.

Пример расчета монолитного перекрытия

Изготовление осуществляется посредством сооружения опалубки из профнастила, на которую сверху укладывается арматурная пространственная сетка. Опорами служат продольные металлические балки. Именно на них плита передает всю нагрузку от вышележащих конструктивных систем здания. После чего усилия распространяются на несущие стены и фундамент.

Профиль листа, толщина изготовляемого изделия и сечение арматурных стержней рассчитываются исходя из фактической нагрузки и размера пролетной части между опорными элементами. Зачастую толщина монолитной плиты составляет 1:30 от длины. То есть если последний параметр равен 6 м, то слой бетонного раствора должен быть не менее 200 мм.

Нюансы расчета размеров:

  1. На этом этапе в основу берутся габариты возводимого сооружения, расчетные сосредоточенные и распределенные нагрузки, а также собственный вес перекрытия. Тогда можно определить профиль и сечение металлических балок и колонн и характеристики фундамента.
  2. Так как монолитное перекрытие является особо важной конструктивной частью здания, монтажные работы должны проводиться на основании соответствующих проектных документаций. Сам расчет прочностных характеристик рекомендуется делать согласно нормативным документам СНиП II-23-81 «Стальные конструкции» и СНиП 2.03.01-84 «Железобетонные и бетонные конструкции».
  3. Для устройства опорных колонн рекомендуется использовать круглые или квадратные гнуто-сварные профили, а для балок – швеллеры или двутавры. Однако выбор сечения напрямую зависит от пожеланий застройщика.
  4. Безбалочные варианты можно монтировать только для малоэтажных зданий. При этом профнастил должен иметь большие ребра жесткости (более 20 мм), что соответствует маркам НС35, НС100.
  5. Далее проводится расчет усилий от перекрытия. Он не всегда получается точным, поэтому возможна погрешность не более 0,5 кг. На основе результатов определяется поперечное сечение балочных элементов.
  6. Важно своевременно определить вид листа. Используя кровельный материал с гофрой большой высоты, пролет балок должен быть значительным. Если волна достаточно мелкая, то для обеспечения жесткости расстояние уменьшается.

Стоит обратить внимание на толщину металлического изделия, так как это сильно влияет на несущую способность. К примеру, если шаг опор составляет 3 м, то размер профлиста должен быть не менее 0,8 мм. Очень важно правильно рассчитать его габариты. Если они будут недостаточны, произойдет сильный прогиб, деформация или даже полное обрушение под давлением бетонного раствора.

Технология устройства перекрытия

Основывается на выполнении следующих этапов:

  • Создание опалубки из профнастила.
  • Сооружение пространственного каркаса из арматуры.
  • Заливка смеси.
  • Уход.

1. Установка опалубочной системы.

Металлические элементы крепятся к опорным балкам посредством бронебойных саморезов размером от 32 мм. Для исключения прогибающих деформаций под действием бетона рекомендуется установить временные опоры в пролетной части. Их количество зависит от длины перекрытия, высоты гофры и толщины профнастила. Демонтаж стоек разрешается проводить только после набора прочности.

2. Монтаж арматурного каркаса.

Для повышения несущей способности монолитного перекрытия используется каркас, изготовленный из продольных и поперечных арматурных стержней. Длинные элементы укладываются в гофру листа, а короткие поперечные позволяют возвысить сетку на определенном уровне (зачастую не более 20 мм), чтобы она полностью закрывалась раствором.

Стержни, располагающиеся между балок, должны иметь обязательно цельный вид. В тех местах, где профлист опирается на несущие конструкции здания, а также на балки в крайних точках, арматура доводится непосредственно до самого края. Максимальная погрешность этого показателя может составлять не более 20 мм, в противном случае под давлением бетона и других усилий нагрузка будет перераспределяться на металлические полотна.

Сетка арматуры изготавливается на строительной площадке и имеет ячейки 20х20 см. Стержни используются диаметром от 4-6 мм и соединяются между собой при помощи сварки или оцинкованной проволоки. Иногда застройщики заказывают готовый каркас по соответствующим размерам.

3. Бетонные работы.

Перед началом заливки плиты монолитной конструкции следует провести подготовку поверхности. Опалубка из профнастила очищается от постороннего мусора, промывается водой и просушивается. Можно воспользоваться несколькими способами заливки:

  • Передвижным или стационарным бетононасосом.
  • Ленточным транспортером.
  • Бадьей, которая подается на определенную высоту при помощи стрелового крана.

Такие методы обеспечивают заливку за один раз. Строительная гладилка позволяет выровнять всю плоскость, а уплотнение осуществляется с помощью глубинного вибратора. Рекомендуется поверхность плиты железнить, для чего понадобится сухой цемент. Также он позволит защитить ее от внешних воздействий. Если нет возможности провести заливочные работы одновременно, тогда плита разбивается на несколько участков или пролетов, после чего постепенно укладывается смесь. Однако при проведении такой технологии каждый слой необходимо фиксировать, чтобы знать, когда снимать те или иные опоры.

Согласно нормативным документам монолитная конструкция должна заливаться с учетом перекрывания верхнего горизонта волн:

  • В безбалочном типе толщина бетона должна составлять более 250 мм, причем измерения проводятся от нижней части гофры.
  • В балочном – около 75-80 мм, но размеры замеряются от верхнего края профлиста.

Погодные условия сильно влияют на технологический процесс изготовления. Для предотвращения образования трещин, снижающих несущую способность, необходимо постоянно следить за состоянием бетона, проводить увлажнение и укрытие специальными материалами, поддерживающими влажность до 70%. Укладку рекомендуется проводить в теплое время при температуре выше +5°C. Если температура будет варьироваться в пределах +20-25°C, полное затвердевание может настичь в течение 15 дней.

Если температура воздуха 0°C и ниже, то в состав смеси должны содержаться противоморозные наполнители. Они прибавляют к стоимости, однако обеспечивают завершение работ и набор прочности в холодное время года. Также следует утеплить поверхность сборно-монолитного перекрытия, чтобы период застывания не превышал 28-30 дней.

Монолитное перекрытие по профлисту — качество и долговечность

В современном строительстве сочетаются самые разнообразные технологии, новейшие материалы последнего поколения и приемы работ. Все чаще при возведении тех или иных конструкций строители и заказчики отдают предпочтение листам из металла, элементам из профиля, и стальным каркасам, которые прошли оцинковку. Не меньшую популярность получил и профнастил, его смело можно применять, как качественный кровельный материал, облицовку для стен, фасадов, возведения заборов.

Также в последнее время можно все чаще услышать о такой технике, как монолитное перекрытие по профнастилу. Что это такое, какими могут быть конструкции, перекрытие по профлисту по такому типу, как правильно рассчитывать материал и добиться того, чтобы такое перекрытие прослужило вам долгую службу, было устойчивое.

Внимание. Наши читатели считают, что утренняя рыбалка – миф! Раскрыт секрет улова, необходимо всего лишь растворить 1 пакетик в 0,5 литрах воды читать далее.

Перекрытия – спецсооружения, при помощи которых здания делятся на этажи или секторы. Не трудно догадаться, что они должны быть прочными, надежными и долговечными. Эти три основных требования, которые обязательно должны выполняться, ведь от их соблюдения зависит, насколько надежным и прочным будет все здание.

Еще до недавнего времени при строительстве многоэтажных домов использовались только бетонные плиты. Они очень много весили, поэтому работа с ними требовала просто титанических усилий со стороны рабочих, а также задействования в рабочем процессе спецтехники – кранов. Но все изменилось с тех пор, как появилась монолитная плита перекрытия по профнастилу.

Профнастил представляет из себя гофрированные стальные листы, которые прошли процесс оцинковывания. Такие материалы могут иметь специальные покрытия, которые защитят его от коррозии и прочих разрушений, а также повысят эстетический вид конструкции. Применяются профлисты достаточно широко. Есть несколько видов таких профилированных листов, каждый из которых имеет свои условные обозначения:

С – используется для возведения стен
НС – стен и настилов
Н – применяется для монолитных перекрытий профнастилом и в кровельных работах

При этом последний вид (Н) имеет большую несущую способность. Такие профили максимально высоки и имеют разные обозначения, к примеру, Н35-1000-0,7. Где Н – тип материала, 35 – профильная высота в мм, 1000 – ширина в мм, 0.7 – высота в мм.

Требования к материалу

К монолитным перекрытиям всегда выдвигается два самых главных требования, которым материал должен обязательно соответствовать. Во-первых, профлисты должны быть высоконадежными. Во-вторых, особо прочными.

Профиль обязательно должен выдержать вес жидкой бетонной смеси (когда она высохнет и станет прочной, она сама будет удерживать свой вес).

Профлисты не слишком хорошо сцепляются с бетонной смесью, поэтому в монолитном перекрытии они практически не участвуют. С целью усиления сцепления по профилю производится выполнение «рифов» — специальных насечек, благодаря которым бетон и профлисты станут одним целым, а металл возьмет на себя роль внешних арматур.

Для перекрытий выбираются профлисты, на которых есть дополнительные ребра жесткости. По высоте профиля и можно определить эту самую жесткость. Так, чтобы сделать работу, подойдут листы, высота волн которых не менее 60 мм, толщина листов – от 0.7 мм.

Выбирая листы для монолитного перекрытия профнастилом, учитывайте, для каких целей оно будет служить. Например, чердачному перекрытию придется испытывать меньшую нагрузку, нежели межэтажному, поэтому в первом случае подойдут профили, которые имеют меньшие показатели жесткости и прочности.

Достоинства профлистов

На сегодняшний день профлисты являются оптимальным вариантом для перекрытий. Ведь его невозможно деформировать нагрузкой, на него не воздействует агрессивная внешняя среда. Несомненным «плюсом» такого материала является его относительно невысокая стоимость. Да и ассортимент довольно широк, как в отношении размера, так и расцветки. Кроме того, материал легко монтировать, он легок, прочен, удобен при транспортировке, отличается долгим сроком службы, неприхотлив в уходе и абсолютно универсален.

При помощи профлистов мы легко получаем ребристые сечения перекрытий, что делает их еще более прочными.

При использовании данной технологии перекрытия нагрузки на основания остаются равномерными. Как мы знаем, нагрузки любого здания приходятся на фундамент. Как сделать его более прочным? Вы можете залить больше бетона. А можете поступить еще мудрее и применить в качестве перекрытия профлисты. Таким образом будет устроен не ленточный фундамент, а колонный, где каждая колонна получит нагрузку только от своего металлического каркаса.

Немаловажным фактором сегодня для всех, кто занялся строительством, является время, за которое возводится здание. Чем быстрее оно будет возведено – тем лучше. Профлисты очень просты в плане монтажа. Чтобы работать с ними, вам не понадобятся серьезные оснащения строительных площадок специальной техникой. А это – несомненное достоинство: выполнить работу можно за несколько дней, что существенно сократит конечный срок сдачи здания в эксплуатацию.

Устройство монолитного перекрытия по профнастилу

Монолитное перекрытие по профлисту отличается от других по целому ряду параметров. Но начнем с того, что, делая перекрытие (не важно, из какого материала), крайне важно спроектировать конструкцию и работы. В первую очередь это важно потому, что именно от проектирования зависит безопасность всего будущего сооружения. Далее проводятся расчеты необходимых материалов. Только после этого можно приступать к работе.

При выборе профлистов следует особое внимание обращать на их виды, учитывать толщину, длину, сечение арматурных прутов. Уже на начальных этапах, при выборе материала, вы заметите существенные отличия профлистов от других материалов. Главная их характеристика – применение опалубочной системы, которая дает возможность получения готового потолка, который имеет внешний вид и не требует отделки или дополнительных доработок.

Устройство подобного монолитного перекрытия профнастилом иногда сравнивают с пирогом, в котором слоями выступают балки, профлисты, гибкие арматуры, вертикальные стержневые анкеры и арматурные сетки. Сверху конструкцию заливают бетоном. При этом бетонной смеси для этой цели требуется на порядок меньше, нежели при заливке перекрытий из другого материала. Кроме того, профнастил обеспечивает конструкцию дополнительной жесткостью и надежностью.

Нельзя не вспомнить и о легкости профнастила: материал весит относительно мало, однако это ни коим образом не влияет на его прочность.

Технологии перекрытий из профнастила

Технология перекрытия по профнастилу имеет три главные варианта таких конструкций:

  1. Ребристые монолитные сооружения с плитами. В этом случае балки служат каркасами, их опирают на колонны. Пролеты между балками 4-6 метров.
  2. Ребристые перекрытия профнастилом с плитами и второстепенными балками. В этом случае толщина плиты может составлять 120 мм. Однако считается, что данная технология весьма затратна в материальном плане и занимает слишком много времени на работу.
  3. Балочные. Возводятся на основах сплошных плит, опираемых на колонны.

Чтобы понять, как происходит расчет монолитного перекрытия, обратимся к конкретному примеру. Кстати, лучше, чтобы такими расчетами занимался профессионал: если сделать перекрытие вы вполне сможете собственными силами, то в расчетах нужна определенная четкость и опыт. Поэтому не пожалейте денег и попросите все просчитать специалиста. Допустим, в основе следующие данные: балковые промежутки три метра, марка профлиста ТП-75 с толщиной 0.9 мм.

  1. Качественней всего профнастил к металлическому основанию крепится саморезами на 32 мм, у которых усилен бур
  2. Фиксацию следует производить на каждом стыке профлиста и балки. Итак, если мы укладываем профнастил на на 3 балки, значит крепеж будет произведен по трем точкам.
  3. Следует учесть, что профлисты также крепятся между собой. Для этой цели подойдут все те же саморезы, но немного короче. Вкручивать их нужно на расстоянии 40 см друг от друга.
  4. Итак, мы закончили обустраивать опалубку из профилированного листа, теперь можно приниматься за бетонирование. Для этой цели лучше всего использовать бетон марки М-25 (М-350).
  5. Перед тем, как конструкцию забетонировать, профлисты следует подготовить. В нижней части каждого пролета, строго по центру устанавливаются временные опоры – по всей высоте сооружения. Это поможет избежать проседаний профилированных листов от бетонной заливки. Убираются такие временные крепления только после того, как раствор полностью высохнет.

Совет. Бетонировать лучше каждый пролет по отдельности, ведь за один день вам все равно не успеть залить бетоном всю площадь.

Перед заливкой бетона выполняется армирование монолитного перекрытия по профилированному листу. Для этого арматуру укладывают в гофры. Связывается она при помощи проволоки.

Запомните! При создании арматурного каркаса использование сварки недопустимо!

Для армирования используют арматуру А 400С Ø10 и 8мм – она вполне обеспечит конструкции необходимую несущую способность. Особенность армирования в том, что арматурные стержни устанавливаются в каждом продольном углублении листов. Далее вертикальными фиксаторами их 8-ми мм арматуры происходит крепление перекрытия к сетке. Фиксаторы изготавливаются несложным приспособлением, которое используется для сгибания арматуры. Фиксаторы расставляются на расстоянии 40 см. Главная сетка делается арматурными стержнями А 400С Ø10 мм (шаг укладки 200 на 200 мм). Сетка крепится вязальной проволокой, которая в диаметре составляет не менее 1.2 мм.

POLVAM.RU

Как сделать пол

Монолитное перекрытие по профнастилу: инструкция по монтажу. Устройство монолитного перекрытия по профнастилу. Устройство монолитного перекрытия по профнастилу

Железобетонные конструкции сегодня используются повсеместно. Бетонирование широко применяется при устройстве фундаментов различных сооружений. Кроме того, оно успешно используется при проведении монтажных работ для перекрытий зданий и каркасов. Причем чаще стали применяться именно монолитные бетонные конструкции. Они имеют ряд преимуществ. Например, их стоимость меньше. Кроме того, им можно придать практически любую форму и размеры. Нередко перекрытие по профнастилу монолитное используется для возведения построек с каркасом из металла. Благодаря им конструкция становится более жесткой и устойчивой.

Сегодня при бетонировании все чаще стала использоваться несъемная опалубка, выполненная из профнастила. Такая конструкция, помимо всего прочего, выполняет роль внешней арматуры. При этом она отчасти компенсирует нагрузку на нижнюю арматурную сетку, что, в свою очередь, увеличивает не только прочность, но и несущую способность перекрытия. Помимо этого, монолитная плита с профлистом имеет покрытие, выполняющее одновременно защитную и декоративную роль, благодаря чему можно избежать трат на проведение облицовочных работ.

Расчет перекрытия по профнастилу

Габариты профиля опалубки, толщина перекрытия по профнастилу, а также сечение стержней из металла зависят от нагрузки, возникающей во время эксплуатации, а также от длины пролета, имеющегося между опорными балками. Что касается толщины плиты, то она обычно определяется в зависимости от длины пролета соотношением 1:30.

При расчете обязательно должны быть учтены размеры будущей постройки, вес строительной конструкции. Помимо этого, нужно брать во внимание расчетные нагрузки на перекрытие и характеристики фундамента самой постройки. От данных параметров зависит то, какие виды металлических балок и колон будут использоваться.

Чертежи монолитного перекрытия по профнастилу выполняются в любом случае. Сама по себе данная строительная конструкция является очень важной, и требует при монтаже строгого соблюдения правил техники безопасности. Поэтому прежде чем начать основные работы, нужно обязательно подготовить проектную документацию. Она, как правило, выполняется по СНиП II-23-81. По нему же производится расчет конструкции.

Эти вычисления считаются довольно сложными. Поэтому было разработано специальное ПО, облегчающее проведение расчетов и позволяющее создавать рабочую документацию. К ней, в частности, относятся чертежи опалубки и армирования, а также смета на закупку материалов.

На этапе проектирования выполняются ещё технические и экономические расчеты, которые позволяют определить то, насколько целесообразно делать именно монолитное перекрытие для того или иного здания. Дело в том, что его цена выше, чем на монолитную железобетонную конструкцию, выполненную с обычной опалубкой. Следует понимать, что ошибки в расчетах влекут за собой не только дополнительные расходы, но и могут грозить жизням людей. По этой причине если ранее подобные вычисления вы не делали, то строго рекомендуется обратиться за помощью к профессионалам.

Целесообразнее всего использовать профнастил для перекрытий, имеющих нестандартные габариты. В таких конструкциях нередко имеется немало технологических проемов. В этом случае изготавливать индивидуальные щитовые опалубки будет дороже. К тому же не будет возможности использовать её множество раз.

Работу нельзя начинать, не убедившись, что все необходимые расчеты были выполнены. Кроме того, должны быть определены возможные нагрузки. В качестве основания обычно используют колонны из металла и балки. Их размеры тоже необходимо определить заранее. Чтобы это сделать, нужно произвести расчет нагрузки на перекрытие. При этом следует учитывать тот факт, что шаг балок зависит от материала профнастила. Так, чем высота профиля больше, тем между балками меньше расстояние. Это связано с тем, что прочность заливки бетоном будет не очень высокой.

Если будут выполнены все условия и требования, то вы сможете собственноручно сделать монолитное перекрытие по профнастилу. Для этого понадобится только специальное оборудование. Саму же технологию выполнения работ нельзя назвать сложной. Причем, чтобы уменьшить затраты на их проведение, рекомендуется просто арендовать необходимое оборудования, а не покупать его.

Устройство монолитного перекрытия по профнастилу

Все работы вполне по силам сделать своими руками. Для этого понадобится, как уже говорилось выше, подготовленная документация, в частности, планы и чертежи. При этом нужно соблюдать все требования, которые указаны в инструкции. Вообще, несущий профнастил требует к себе внимательного отношения, ошибок он не терпит. Перекрытие под фундамент является одним из основных компонентов строительства любого дома. Если планировка будет выполнена неверно, то вся конструкция может стать непригодной для эксплуатации. Чтобы этого избежать, необходимо внимательно проводить все строительные работы. Поэтому, если нет опыта, то рекомендуется посоветоваться или даже заручиться помощью специалиста.

Основным этапом по возведению железобетонного перекрытия является заливка опалубки. Когда монолитная конструкция будет готова, её можно использовать как готовый потолок, без необходимости проводить дополнительные доработки и отделочные работы.

Еще одним важным звеном в монолитном перекрытии являются профили. Они позволяют получить ребристое сечение. Благодаря наличию ребер надежность перекрытия становится намного выше. Кроме того, сокращаются расходы на приобретение арматуры и бетонной смеси. Что в свою очередь уменьшает стоимость строительства в целом.

Перекрытие из профнастила можно рассматривать как опалубку, только не снимаемую. На нее затем будет залит слой бетона. При этом металлический каркас перекрытия будет выполнять роль опоры. Такая надежная конструкция дает возможность использовать для возведения стен более легкие материалы. Ведь часть нагрузки от перекрытия приходится на металлический каркас, что в свою очередь снижает давление на стены.

Благодаря конструкции из профнастила можно в ходе строительства использовать более дешевые фундаменты, и это одно из основных её преимуществ. В других случаях возведение массивных построек требует закладку основания ленточного типа, а для него потребуются немалые затраты на монтаж и приобретение стройматериалов.

Если нагрузка переносится на каркас, то это очень облегчает стены. В данных условиях уменьшается давление непосредственно на сам фундамент. Поэтому допускается использовать более дешевый вариант базиса – колонный. При этом чтобы изготовить такой каркас, не потребуется больших финансовых затрат. Это сэкономит как деньги, так и время. Если используется колонный фундамент, то нельзя забывать, что каждая колонная способна нормально выдерживать давление только со своей стороны.

Монтаж перекрытий из профнастила

Монтаж рассмотрим на примере при следующих условиях:

  • между балками расстояние составляет не более 2,5 м,
  • марка материала – ТП-75,
  • а толщина листа – 0,9 мм.

Прежде чем рассчитать необходимую длину профнастила, важно учесть, что в конечном итоге он должен надежно опираться на три балки. Благодаря этому лист не будет перегибаться в будущем.

Лист к металлическому основанию прикрепить довольно сложно. Чтобы это сделать, рекомендуется приобрести саморезы с усиленным буром. Эта особенность позволяет крепежу без труда зайти в швеллер. Причем даже в том случае, если не было сделано для него отверстие. Перекрытие по профнастилу можно делать с бронебойным (32 крепежом).

Сами крепления рекомендуется размещать в каждой зоне, где профлист имеет соприкосновение с балкой основания. Дело в том, что нагрузка на подобную конструкцию будет достаточно высокой. Места стыков каждого из листов также нужно закрепить между собой при помощи саморезов меньшего размера. Причем вкручивать их следует так, чтобы между ними было расстояние около 20 мм. Когда профнастил будет готов, можно начинать подготавливать армирование.

Перекрытие по профнастилу: армирование

Арматура, по сути, играет роль каркаса, благодаря которому залитый бетон сможет выдержать рабочие нагрузки. Если опалубка будет несъемной, то монолитное перекрытие окажется менее прочным. Следовательно, армирование необходимо выполнять по всем правилам. Объемная структура выполняется из продольных 12-миллиметровых прутьев, которые укладываются в каждую впадину профнастила. Помимо этого, используется так называемое верхнее армирование. В данном случае из арматуры толщиной 12 мм выполняются продольные части, а поперечные — из 6-миллиметровых прутьев.

Части арматурного каркаса между собой соединяются при помощи сварки либо стальной проволоки. Метод сварки хорош тем, что конструкция в итоге получается довольно прочной. Кроме того, такое соединение довольно быстро сделать собственноручно. Тем не менее, лучше все же использовать проволоку. Каркас опалубки возводится из древесины. Сами доски необходимо защитить при помощи пленки или рубероида.

Заливка перекрытий по профнастилу

Перекрытия выполняются из высококлассной марки бетона. Чтобы получить максимальную прочность, заливка должна быть выполнена за один раз. Следовательно, все необходимое для проведения работ должно находиться «под рукой». Бетон, замешанный своими руками, лучше не использовать. Лучше всего заказать готовый. Кроме того, для заливки понадобится спецтехника. В частности, бетононасос и транспортер ленточного типа.

После того как перекрытие будет залито, его необходимо как следует выровнять. Не забывайте перед заливкой бетонной смеси установить несколько дополнительных подпорок. Они помогут избежать прогиба профнастила под тяжестью удерживаемой смеси. Эти опоры располагаются обычно непосредственно между балками.

Когда состав наберет достаточную прочность, опоры убираются. Для этого при нормальных условиях требуется не менее 30 суток. Заливку следует делать, только если в помещении температура воздуха выше нуля. Так, за 12 суток бетон может набрать до 70% прочности. При других условиях для набора прочности бетону требуется больше времени.

Если приходится работать в сухую и жаркую погоду, то, для того чтобы предотвратить появление трещин, залитый состав потребуется периодически увлажнять. Если во время проведения работ могут возникнуть заморозки, то рекомендуется заказать смесь, которая имеет специальные добавки. Она может набрать необходимую прочность даже при низкой температуре. Однако такие средства имеют довольно высокую стоимость. Поэтому чтобы сократить затраты, работы по заливке бетона лучше проводить в последний месяц весны либо летом.

Заливка перекрытия по профнастилу: видео

Монолитное перекрытие по профнастилу: устройство и технология

Перекрытия создаются по технологии, не снимаемой опалубки, которая приобрела широкую известность в разных видах строительства. Технология помогает получить надежные типы сооружений на легком фундаменте быстрым методом.

Для строительства используется только несущий вид профнастила: NoН57, No60, No75, а также No114. Так как исключительно они могут выдержать массу залитого тяжелого бетона.

Сам лист обладает маленькими канавками, они создают еще большую жесткость самому материалу. Определение нужной высоты гофры напрямую зависит от ее несущих характеристик и четко просчитывается уже на первоначальном этапе предварительных расчетов.

Настил для несъёмной опалубки является самым дор

Перекрытие по профлисту: риски при установке, расчет

Перекрытие по профлисту набирает обороты по популярности. Совсем недавно для перекрытия использовали бетонные плиты. Благодаря плитам возводят многоэтажные здания. Бетонные плиты тяжелые и нуждаются в кране с большой грузоподъемностью и, разумеется, физическом труде строителей. Перекрытия из профнастила намного упростили труд строителей. Профнастил прост в монтаже и имеет меньший вес.

Схема устройства перекрытия из профнастила

Перекрытие по профнастилу – это устройство монолитной плиты, которая обладает надежностью и прочностью. Перекрытие из профнастила представляет собой стальной профилированный лист с цинковым или полимерным покрытием. Профнастил отлично защищает от неблагоприятных атмосферных условий. Профиль разной высоты проявляет различную жесткость. Перекрытие из профнастила защищает от коррозии, поэтому стальные листы покрывают цветными полимерными красками. Это говорит о длительном сроке службы и новом уровне качества. Перекрытие по профнастилу – задача простая, главное – следовать инструкции при монтаже. Также стоит изучить некоторые секреты. Армирование – это усиление материала другими, более прочными материалами. Армирование бывает обычное и напряженное.

Монолитные перекрытия

Монолитные перекрытия по профнастилу используются в различных строительных областях. Устройство их актуально для возведения террас, коттеджей, гаражей, многоэтажных домов и т.д.

Виды бетонных перекрытий

Стоит разобрать отличия перекрытия по профилю и обычному перекрытию. Перекрытие из профнастила отличается от обычного бетонного покрытия тем, что профнастил делает потолок готовым. Поэтому нет необходимости проводить дополнительные работы. Снижается расход арматуры и бетона на строительный процесс, а также заметно повышается прочность перекрытия.

Профнастил для перекрытия – весьма удачный выбор. Каркас перекрытия состоит из металлических балок. Нагрузка осуществляется не на стены, а на прочный каркас. В качестве материала для стен может послужить теплоизоляционный материал – пеноблок или газобетон.

Межэтажные перекрытия из профильного листа имеют существенное преимущество: нагрузка уходит со стен на каркас, что действительно снижает нагрузку на фундамент. Особенно ощутимо при сооружении огромных зданий. Фундамент делается колонный, так как он занимает меньше времени на бетонирование и значительно дешевле. Фундамент терпит нагрузку только со стороны каркаса из металла. Использование профнастила снижает трудовые и финансовые затраты и, конечно же, экономит время.

При строительстве здания производят закладку металлических балок в стену для профнастила. Устанавливают их на том уровне, где запланировано строить перекрытие.

Расчет перекрытия

Перед монтажом обязателен расчет перекрытия. Для корректного расчета необходимы следующие данные:

  1. Примерный расчет нагрузок перекрытия.
  2. Точные размеры сооружения.

Благодаря этим данным можно точно рассчитать размеры металлических балок и колонн. Для колонн используется основной материал – металлические трубы с квадратным и круглым сечением. Для блока используются металлические швеллеры. Бетонирование зависит от использования плиты. Заливка бетона должна быть аккуратной. Чем больше стеновые плиты профнастила, тем меньше уйдет времени на устройство балок.

Чтобы сделать точный и самостоятельный расчет межбалочного расстояния, стоит уточнить необходимую информацию у производителей профильного настила. Производитель дает всю интересующую информацию.

Вот перекрытие профильного настила на примере:

Учитывая размер профлиста и необходимую площадь, можно точно сосчитать необходимое количество листов
  1. Для укладки балок разрешается 3-метровый шаг. Для этого необходимо взять профнастил толщиной в 0,9 мм.
  2. Для того чтобы не потерять лишний лист, необходимо рассчитать профильный настил на три балки.
  3. Используются специальные саморезы и просверливаются швеллеры. Крепление выполняется в каждом стыке профильного листа и балки.
  4. Выполняется армирование балок в месте стыков. Используются специальные бронебойные саморезы.
  5. По завершению работы выполняется заливка бетона.
  6. Профильные плиты подготавливаются заранее. По центру каждого пролета устанавливают палки. Палки предотвращают проседание профнастила под весом бетона. После высыхания бетона палки убираются.
  7. Бетонирование лучше осуществлять одним заходом.
  8. Бетонирование, как правило, происходит в несколько этапов, при этом обязательно нужно запомнить, сколько дней высыхал бетон.
  9. Если сделать перекрытие профнастила, то придется смачивать бетон. Так не будет преждевременного испарения влаги.

Самое главное – правильно выбрать металлические плиты каркаса, вид профнастила и, конечно, арматуры.

Как происходит перекрытие профнастилом? Прохудившаяся крыша дачи не беда, профнастил поможет отремонтировать ее. Стоит обратить внимание, из какого материала сделана старая крыша, ведь профильные плиты можно стелить и поверх можно сэкономить время и на возведении арматуры. Однако есть нюансы:

  • покрытие металлическое оцинкованное можно сдать на металлолом;
  • если покрытие из шифера, то придется менять обрешетку. Ведь профнастил мягче, чем шифер.

Чтобы качественно установить профильные листы, нужны качественные материалы, аккуратность, хорошие комплектующие и удобный инструмент. Перекрытие и покрытие крыши не значительно отличаются между собой. В одном из случаев приходится снимать старое покрытие, а в другом – крепить профильные листы начисто. А само крепление одинаковое. Единственная разница – это увеличенный объем и длительность работы.

Риски при установке

Однако перекрытие по профнастилу имеет свои риски:

  1. Перерасход стройматериалов.
  2. Недостаточная прочность и устойчивость перекрытия. Вызваны спешкой и желанием сэкономить, а также причиной нарушения технологического процесса.
  3. Нарушение сроков строительства.
  4. Возможны убытки по причинам, перечисленным выше.

Поэтому не стоит экономить на опытных работниках и проектировщиках. Профессионалы для начала занимаются проектированием, ведут расчеты. Так, можно сэкономить на необдуманном перерасходе материала. Если покрытие старое, то специалисты на свое усмотрение могут оставить его или сразу заменить на профнастил.

Профнастил – очень популярный в строительстве зданий. Профильные листы легки и удобны при монтаже. Отлично защищает от коррозии, от неблагоприятных условий погоды, что очень важно при перекрытии крыши. Да и время становится экономичнее. Его и так зачастую не хватает.

расчет материалов, основные этапы работ

Современное строительство представляет собой сочетание самых различных технологий, новейших материалов и приемов. Часто стали использоваться такие стройматериалы, как металлические листы, профильные элементы, каркасы из оцинкованной стали. Не последнюю роль играет и профнастил, который может использоваться в качестве кровельного материала, пригоден он и для облицовки стен, потолков, фасадов, хорош и при сооружении заборов.

Устройство монолитного перекрытия по профнастилу.

Сегодня мы рассмотрим, что такое монолитное перекрытие по профнастилу, какие типы конструкций могут быть, как рассчитать материал и каких ошибок при работах необходимо избегать, чтобы перекрытия получились надежными, устойчивыми, долговечными.

Отличия перекрытий, устроенных по профнастилу

При возведении перекрытий любого типа конструкций очень важен такой этап, как проектирование, — именно от него будет зависеть будущая безопасность всего строения. После этого необходимо провести расчеты материалов, которые потребуются во время работ.

Надо правильно подобрать и вид профлиста, учитывая его толщину, длину, вид профиля и выбор сечения арматурных прутов, которые потребуются для изготовления каркасов.

Виды профнастила и их назначение.

Уже на этом этапе отличие перекрытия по профнастилу от аналогов становится довольно сильно заметно. Главной характеристикой является использование опалубочной системы, что позволяет сразу получить уже готовый потолок с внешним видом, не требующим отделки либо дополнительной доработки.

Схема обустройства такого перекрытия представляет собой пирог с такими слоями: балки, уложенный сверху профилированный лист, гибкая арматура, проходящая по волне, вертикальный стержневой анкер и арматурная сетка. После этого вся конструкция заливается бетоном.

Расход бетонной смеси, благодаря наличию гребня профилированного листа, будет намного ниже, чем при выполнении обычного перекрытия, что и является часто главным критерием выбора подобного материала.

Сам настил придает всей конструкции дополнительную жесткость и надежность.

В качестве другой особенности можно привести легкость: профнастил обладает относительно небольшим весом при довольно высокой прочности, что позволяет без опасений использовать его для ремонта в ветхих домах. Сам лист позволяет при этом правильно распределить все нагрузки на фундамент, а именно это важно при сооружении любого дома.

Самостоятельное строительство дома из бруса. Подробнее>>

Конструкция перекрытий по профнастилу

Монолитное перекрытие по профнастилу может иметь различные конструктивные решения. Всего можно выделить три варианта конструкций:

Виды монолитных перекрытий.

  1. Ребристые монолитные сооружения с плитами. В качестве каркаса применяют балки, которые опираются на колонны. Пролет таких балок составляет от четырех до шести метров, а толщина плиты будет зависеть от нагрузки и размеров, чаще всего такое значение находится в диапазоне от шестидесяти до ста шестидесяти миллиметров.
  2. Ребристые перекрытия с плитами и второстепенными балками, которые могут иметь толщину плиты до ста двадцати миллиметров, но такой тип требует больших затрат и довольно много времени.
  3. Безбалочные, возведенные на основе сплошной плиты, которая опирается на колонны.

Расчет материалов для перекрытий

Расчет монолитного перекрытия рассмотрим на конкретном примере. Условимся, что шаг балок будет составлять три метра, после чего берем профильный настил ТП-75, имеющий толщину в 0,9 миллиметров. Для определения длины мы рассчитываем упор листа на три балки, это предотвратит возможный прогиб.

После этого учитываем, что для крепления нам будут нужны саморезы на тридцать два миллиметра, само крепление будет происходить в каждом месте, где профнастил или балка стыкуются.

Внимание! Саморезы будут идти с шагом в сорок сантиметров, в местах стыков лучше брать бронебойные саморезы на двадцать пять миллиметров.

Для укладки раствора берут бетон с маркой 25. На расчеты влияют такие факторы, как предполагаемые нагрузки на перекрытия, размеры плиты и балок, особенности работы.

Монтаж по профлисту

Монолитное перекрытие по профнастилу выполняется по следующей технологии. После выполнения всех необходимых расчетов, от которых будет зависеть точность работы и надежность будущего сооружения, приступаем к монтажу. Сама технология предполагает, что опорные колонны (то есть балки) будут армированы при помощи специально приготовленного прута.

В качестве опорных колонн часто используют асбестовые либо металлические трубы, которые могут иметь самое различное сечение и форму. В качестве балок используют металлические двутавры либо швеллеры.

Балки укладываются с шагом, который находится в прямой зависимости от размеров и формы листа самого профиля, при этом чем выше профиль, тем, соответственно, меньше шаг балок. Для обычно применяемого в этом случае профнастила ТП-75, который имеет толщину до одного миллиметра, укладка осуществляется с шагом в три метра.

Виды крепления профнастила к балкам.

Чтобы избежать прогиба, который может возникнуть при заливке и эксплуатации, на профлист надо укладывать три балки, из которых две будут крайними, а одна – центральной.

Крепится эта конструкция при помощи саморезов в местах, где проходят стыки материала, то есть в трех точках. Шаг крепления должен составлять сорок сантиметров.

При крепеже используются специальные саморезы со значительно усиленным буром (так называемые бронебойные). Они обеспечивают надежность крепления, устойчивость к довольно сильным нагрузкам. Размеры таких саморезов составляют 5,5*32 мм.

Теперь сооружаем опалубку и приступаем к заливке бетонной смеси. Для этого специалисты рекомендуют использовать бетон марки 25 (это М350). Сам профнастил перед заливкой надо тщательно подготовить, то есть в центр между всеми балками устанавливаем палки-опоры, обеспечивающие поддержку профилированного листа.

https://youtu.be/Vjw6-NYrqDE\r

Теперь заливаем приготовленный раствор и оставляем его для затвердевания. После того как бетон окончательно высохнет, установленные палки-опоры надо снять.

При монтаже рекомендуется заливать бетон только по одному пролету, так как в течение дня полностью перекрыть всю площадь плиты просто не удастся. Также надо ждать, пока смесь приобретет марочную прочность, а это может занять до одного месяца при холодной погоде и до десяти дней при погоде теплой и сухой. Сам бетон в процессе высыхания и набирания прочности рекомендуется смачивать обычной водой, что обеспечит быстрое и равномерное схватывание по всей толще.

Риски устройства перекрытия по профнастилу

При перекрытие профнастилом стоит предусмотреть возможные риски конструкции.

Для того чтобы правильно сделать монолит по профнастилу, необходимо в точности следовать всем предложенным рекомендациям. При этом необходимо обеспечить проведение расчетов по монтажу, включающих технологическое обеспечение и проектную документацию. Но тут надо помнить, что при выполнении таких работ бригадами без участия опытного прораба можно получить не очень качественный монтаж.

Среди рисков, которые возможны при сооружении перекрытия, отметим следующие:

  1. Перерасход строительных материалов. Это не критично, но перерасход приводит к увеличению стоимости работ, иногда довольно сильному.
  2. Недостаточная устойчивость и прочность перекрытия, выполненного по профнастилу, что вызвано желанием сэкономить на строительных материалах и сооружении конструкции.
  3. Недостаточная устойчивость и прочность как следствие ошибочного монтажа, нарушения правил технологического процесса.
  4. Нарушение сроков строительства.
  5. Возможные убытки, связанные с перечисленными нарушениями.

Поэтому для монтажных работ по строительству любого перекрытия необходимо привлекать опытных работников и проектировщиков.

https://youtu.be/toZzxjPh_FM\r

Полезные советы

Как вы могли убедиться, работы по выполнению устройства монолитного перекрытия по профнастилу не представляет особой сложности. Необходимо только выполнение таких простых условий, как правильный выбор материалов для работы (для сооружения металлического каркаса), выбор профнастила необходимого типа, подбор арматуры для каркаса.

Все расчеты лучше поручить специалисту, который обеспечит будущую надежность и высокое качество проведения работы. Если нет уверенности в своих силах, то все работы лучше доверить опытному прорабу.

чертежи и технология, расчет (видео)

Монолитное перекрытие по профнастилу выступает в качестве одной из разновидностей железобетонной конструкции, которая активно используется в процессе проведения строительных работ частных построек и зданий технического назначения. Бесспорно, применять данный метод обустройства перекрытия для возведения жилой постройки, имеющей классический архитектурный стиль, не стоит, это касается зданий, которые имеют высоту около 3 этажей. Тогда как если предполагается производить строительство легкой двухэтажной постройки для стоянки автомобилей, террасы и иных зданий подобного типа, то монолитное перекрытие по профнастилу станет одним из лучших решений, которые существуют на сегодняшний день.

Монолитное перекрытие выполненное по профнастилу является одной из разновидностей железобетонной конструкции, активно использующейся в процессе строительства зданий технического назначения и частных построек.

Особенности строительства монолитной конструкции по профнастилу

Монолитное перекрытие по профнастилу имеет массу преимуществ, которые отличают систему от той, что предполагает наличие монолитного железобетонного перекрытия. Последнее из них предусматривает обустройство опалубки, которая необходима для заливки и застывания раствора. А вот если вы будете применять профнастил при проведении такого рода работ, то это позволит получить в постройке готовый потолок. После завершения процесса его внутреннюю поверхность не понадобится отделывать. В конструкции системы есть переменный профиль листового полотна, это придает сечению перекрытия ребристость, что гарантирует отличные прочностные характеристики, а вот затраты на арматуру и раствор окажутся меньше.

Рисунок 1. Схема устройства монолитного перекрытия.

Конструктивная схема этого перекрытия, которую можно увидеть на рис. 1, имеет в основе профилированный настил, который может выступать в качестве несъемной опалубки для дальнейшей заливки бетона. Опирание производится на стальной несущий каркас, который имеет колонны и балки. По той причине, что основная нагрузка от перекрытия переходит не на стены, а на стальной каркас, есть возможность произвести строительство внешних стен из легких материалов с качествами утеплителя, среди них, например, пено- и газобетон, однако этими двумя материалами список не ограничен.

За счет того, что масса изделий в основе стен окажется незначительной, допустимо не производить строительство довольно затратного ленточного основания, заменив его на стаканный фундамент, материала на возведение которого уходит гораздо меньше. Каждая составляющая подобного основания станет удерживать одну стальную колонну, а по периметру, под стены из легкого материала, по оголовкам будет обустроен негабаритный ростверк, на сечение которого влияет толщина стены и шаг между отдельными составляющими стаканного фундамента.

Вернуться к оглавлению

Технологические особенности проведения работ

Перед обустройством монолитного перекрытия следует произвести расчет, для этого начинать процесс необходимо с изменения габаритов постройки. Здесь будет необходимо учесть и расчетные нагрузки, которые должна быть отражены в проектном плане, используемом при строительстве. Это позволит правильно подобрать сечение стальных колонн и металлических балок.

Наиболее часто технология изготовления колонн предполагает необходимость применения труб, которые обладают квадратным или круглым сечением, тогда как для балок используется швеллер, заменить который можно двутавром.

Виды профнастила.

Расстояние между балками и их сечение определяется параметрами профнастила. Таким образом, чем более внушительную высоту имеет профиль, тем больше должно оказаться расстояние между соседними балками, на которые впоследствии станет монтироваться профильный настил. Стоит учесть, что показатель несущей способности листа зависим от его толщины. В качестве примера можно взять за основу расстояние в 3 м между балками при монтаже перекрытия, при этом необходимо использовать профильный настил марки ТП-75, толщина которого должна быть равна 0,9 мм.

При монтаже перекрытия из профнастила необходимо определиться и с длиной полотен. Предпочтительнее, если опирание полотна будет производиться не на две, а на три балки, это станет препятствовать прогибу материала в пространстве между балками.

Рисунок 2. Схема армирования монолитного перекрытия по профнастилу.

Устройство перекрытия предполагает необходимость фиксации полотен материала к стальным балкам, делать это нужно посредством саморезов, размеры которых равны 5,5х32 мм, крепеж должен обладать усиленным буром. Подобные саморезы имеют еще одно название — бронебойные, это обусловлено тем, что они обладают способностью бурить полку швеллера без применения сверла.

Фиксация полотна к балкам производится в каждую волну. Этот метод позволяет увеличить пространственную жесткость настила, что придает такие же характеристики и самому монолитному перекрытию на этапе твердения раствора. Помимо этого, предстоит совместить и укрепить листы настила и на продольных стыках, однако при этом следует использовать саморезы со следующими размерами: 5,5х25 мм, удаленность их друг от друга должна быть равна 400 мм.

Вернуться к оглавлению

Крепление арматурного каркаса

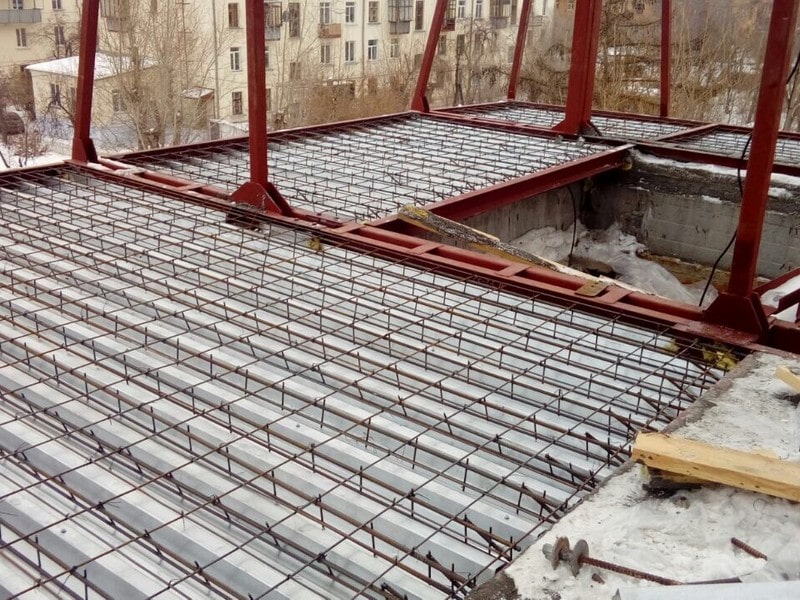

Монолитное перекрытие по профлисту должно быть укреплено посредством арматуры марки А 400С, ее диаметр должен быть равен 8 и 10 мм. Этого сечения будет достаточно для того, чтобы перекрытие обрело нужную несущую способность. Технология армирования перекрытия предполагает монтаж прутьев во все продольные углубления настила. Для того чтобы понять, как производится армирование, можно посмотреть чертежи, один из них содержится на рис. 2.

Таблица пропорций для получения бетонной смеси.

Используя вертикальные фиксаторы из прутьев марки А 400С, диаметр которых равен 8 мм, арматуру ребер перекрытия фиксируют к главной сетке. Подготовить подобные фиксаторы рекомендуется посредством простого приспособления, предназначенного для гибки арматуры. Расстояние между фиксаторами должно быть равно 400 мм. Главная сетка делается из арматурных прутьев А 400С с диаметром в 10 мм, их крепление осуществляется на расстоянии в 200 мм. Фиксация должна быть произведена с применением вязальной проволоки Ø1,2-1,5 мм.

В качестве главного правила проведения армирования перекрытия выступает обустройство защитного слоя бетона, который должен быть расположен между бетоном и арматурными прутьями, толщина такой защиты должна быть равна 20 мм. Предпочтительнее при этом использовать пластмассовые фиксаторы для монолитного строительства.

Вернуться к оглавлению

Заливка бетонного перекрытия

Для того чтобы произвести заливку перекрытия подобного типа, следует использовать бетон марки В 25 или М 350. Для исключения вероятности прогибания полотен профильного настила под массой стальных прутьев и раствора на этапе затвердевания бетона в центральной части пролетов, между балками следует монтировать опорные конструкции, от которых после предстоит избавиться. Заливку перекрытия предпочтительнее не прерывать и производить в один прием. Если работы проводятся в летний жаркий день, то требуется как можно чаще смачивать основание перекрытия, это обусловлено еще и тем, что высокая температура станет способствовать нагреванию профнастила. Эти процессы повлекут увеличение интенсивности испарения жидкости из бетона, что снизит его прочностные характеристики после скорого затвердевания.

Избавиться от временных подпорных элементов допустимо после того, как раствор обретет 70% от конечной прочности. В жаркий период данный промежуток будет ограничен 10 сутками, тогда как если работы производились в холодное время, то описываемые упоры можно демонтировать, дождавшись истечения трех недель.

Для проведения работ по обустройству монолитного перекрытия следует подготовить нижеперечисленные инструменты и материалы:

  • саморезы;
  • цемент;
  • песок;
  • опалубка;
  • профнастил;
  • лопата;
  • емкость;
  • арматура;
  • бетономешалка;
  • мастерок.

Если вы не имеете навыка в проведении строительных работ, то первоначально необходимо ознакомиться с технологией их проведения. Предпочтительнее перед стартом процесса воспользоваться помощью специалиста, который будет способен правильно определить параметры полотен профильного настила, а также сечение стальных прутьев, которые служат для увеличения прочности системы. Только после можно приступать к работам, используя при этом имеющиеся чертежи. Несмотря на то, что гораздо дешевле будет самостоятельное проведение работ, можно обратиться к профессиональным мастерам, которые обустроят прочную систему, имеющую большой запас жизнедеятельности.

Монолитное перекрытие по профнастилу

Специальные системы, отвечающие за разделение жилых и промышленных зданий на этажи и секторы, должны выдерживать большую нагрузку, быть долговечными и экологичными. Монолитное перекрытие по профнастилу отличается целостностью конструкции и высокими технико-эксплуатационными характеристиками. Материал с дополнительными ребрами жесткости обеспечивает достаточную прочность сооружения и является надежным гарантом для безопасности находящихся в нем людей.

ООО «СПО Индустрия» — лицензированная компания, имеющая допуск СРО на проведение определенных видов работ. В их перечень входит монтаж монолитных перекрытий по профнастилу с применением современных технологий. Устройство конструкции выполняется профессиональными бригадами мастеров в соответствии со СНиП II-23-81* и на основании действующих постановлений РФ. Мы предлагаем одни из лучших расценок на монолитные работы в Москве, чтобы каждый заказчик ощутил преимущества сотрудничества с опытными специалистами, которые состоят в нашем штате.

Технология монтажа монолитного перекрытия по профнастилу

При бетонировании перекрытий используют большое разнообразие опалубок, но одной из наиболее популярных и удобных в применении стала несъемная опалубка из профнастила. Устройство представляет собой компоновку двух строительных элементов:

  1. Железобетонные балки, уложенные поверх профилированного листа.
  2. Предварительно напряженная арматура.

После устройства настила конструкция заливается бетоном. Расход раствора определяется на основании рабочей документации или расчета, выполненного профильным специалистом проектной компании. ООО «СПО Индустрия» выполнит подбор толщины плиты в пределах 50-250 мм с учетом размера будущего здания, расчетных нагрузок на перекрытие и веса самой конструкции. Грамотное расположение стержневых анкеров позволяет добиться надежного сцепления профилированного листа с бетоном.

Преимущества монолитного перекрытия

Профилированный лист является одним из лучших материалов для заливки бетоном, так как он не подвержен деформации и агрессивному влиянию окружающей среды. Также среди преимуществ данной конструкции выделяют следующие особенности:

  1. малый вес;
  2. прочность и несущая способность перекрытия;
  3. простота монтажа;
  4. удобство транспортировки;
  5. длительный срок эксплуатации;
  6. доступная стоимость конструкции.

Цена монолитного перекрытия, выполняемого сотрудниками нашей компании в Москве и области, складывается из типа выбранного материала и площади объекта. Для получения подробного коммерческого предложения свяжитесь с менеджерами «СПО Индустрия» или заполните онлайн-форму для заказа бесплатного обратного звонка.

Перейти в раздел «Монолитные работы» →

гофроящиков | Коробки оптом | Поставщик стандартных коробок | Майами

Запрос продукта Обслуживание клиентов

Продукты

Все упаковочные продукты Товары для уборки Пакеты Поли / Бумага Товары для кухни / комнаты отдыха Ящики / Гофроящики Этикетки / конверты Пузырь / Амортизация Почтовые программы Диспенсеры / Инструменты Погрузочно-разгрузочные работы / хранение Экологичный Продукты безопасности Края протекторы Обвязка Упаковка для еды Лента Пленки / стрейч / усадка

Оборудование

Все оборудование Этикетировочное оборудование Оборудование для запечатывания картонных коробок Термоусадочное оборудование Скрубберы для пола Обвязочное оборудование Пищевое оборудование Оборудование для стрейч-пленки Струйные принтеры и кодирование Оборудование для заполнения пустоты Кого мы обслуживаем

Услуги

Все услуги Запросить сервисный звонок Технический сервис Консультационные услуги Автоматизация упаковки Наш контроль качества

О нас

Насчет нас Наша история Как мы разные Присоединиться к нашей команде Интернет-каталог Свяжитесь с нами

Продукты

Все упаковочные продукты Товары для уборки Пакеты Поли / Бумага Товары для кухни / комнаты отдыха Ящики / Гофроящики Этикетки / конверты Пузырь / Амортизация Почтовые программы Диспенсеры / Инструменты Обработка и хранение материалов Экологичный Продукты безопасности Края протекторы Обвязка Упаковка для еды Лента Пленки / стрейч / усадка

Оборудование

Все оборудование Этикетировочное оборудование Оборудование для запечатывания картонных коробок Термоусадочное оборудование Скрубберы для пола Обвязочное оборудование Пищевое оборудование

Технологически продвинутая напольная плитка от Welspun Flooring

Полы для Дома Гостеприимство Коммерческий О нас Найдите дилера
