Перекрытия несущая способность: Несущая способность плит перекрытия

Несущая способность плит перекрытия

Железобетонные плиты перекрытий представляют собой унифицированные строительные элементы, которые широко используются при сооружении зданий и сооружений промышленного, гражданского, специального и прочего назначения. В большинстве случаев изделия находят применение для возведения перекрытий между этажами, представляя собой железобетонные панели. Плиты перекрытия выполняют одну из ключевых функций здания, являясь связующим элементом сооружения, который обеспечивает целостность, прочность и устойчивость здания. Спрос на железобетонные панели с каждым годом продолжает расти, демонстрируя устойчивую тенденцию использования элементов перекрытия в современном строительстве. При этом долговечность строения и его надежность во многом зависят от правильности расчета и выбора железобетонных изделий, использующихся в виде перекрытий. Одной из основных характеристик панелей является несущая способность изделия, которая определяет величину допустимой нагрузки, воздействующую на изделие в рабочем номинальном режиме.

Особенности конструкции плит

Перед приобретением плит перекрытий необходимо определить проектную несущую способность и размеры изделий, выбирая ЖБИ по расчетным параметрам. Производство панелей перекрытий осуществляется на основе легкого конструкционного бетона плотной структуры, а также тяжелого силикатного бетона.

Конструкция изделий предусматривает усиление в виде армирования, которые выполнено в виде арматурных каркасов из стрежней классов А1 и А3. В зависимости от вида и схемы армирования плитные элементы могут применять для различных целей. При этом устойчивость и прочность сооружении будет зависеть от вида моделей плит, их конструкции, схемы опирания, несущей способности. Изделия с завода изготовителя различаются меду собой по методу стыковки с прочими несущими конструкциями и относительной толщине.

В процессе изготовления ЖБИ задействуется бетон с классом не менее В15. При этом для прочности плита может армироваться как обычным, так и заранее напряженным металлом. Конструктивно панели могут быть как сплошными, так и с наличием внутренних технологических пустот.

Классификация плит перекрытия

В зависимости особенностей конструктивного исполнения, ЖБИ разделяются на несколько видов, среди которых:

• однослойные сплошные плиты 1П и 2П толщиной 120 мм и 160 мм;
• многопустотные изделия 1ПК и 2ПК с сечение технологических круглых пустот 159 мм и 140 мм;н

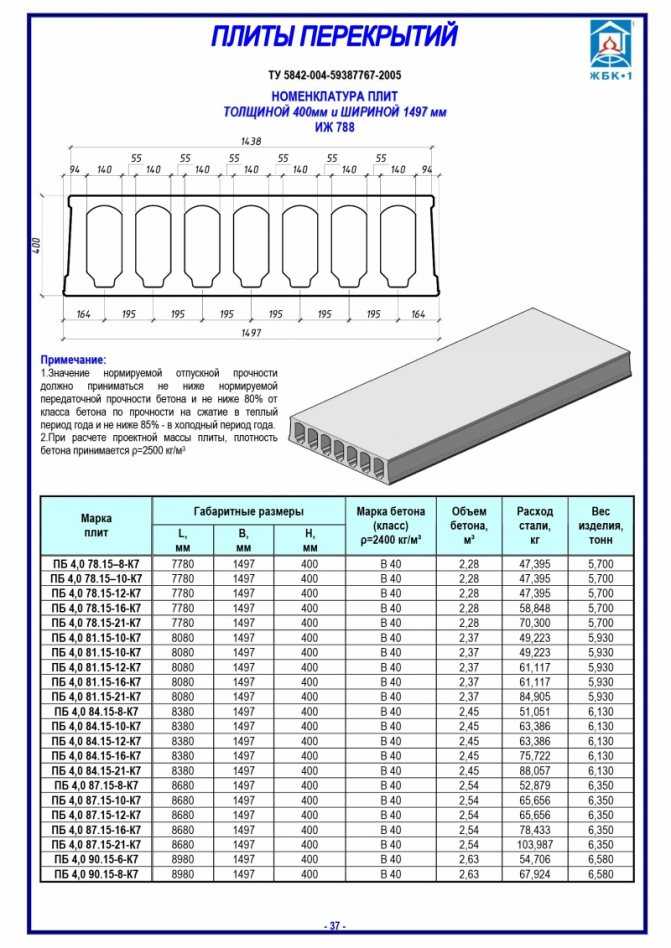

• изделия многопустотные марки ПБ толщиной 220 мм, выполненные то технологии безопалубочного формования.

При этом различают следующие виды элементов:

• пустотные, а также многопустотные – облегченные конструкции плит, монтаж которых реализуется с опиранием по двум сторонам;
• железобетонные нарезные панели;
• плиты ребристого профиля, ориентированные на применение при строительстве перекрытий зданий промышленного и производственного назначения с шагом несущих изделий 6000 мм. Стандартные ребристые плиты имеют диапазон несущей способности в пределах от 180 до 830 килограммов на квадратный метр;
• монолитные плиты – панели перекрытий, которые отливаются по месту в заранее смонтированную опалубку. Такие изделия подлежат армированию и должны обладать несущей способностью не менее 500 кг/м2.

Параметры и свойства плит

Выполняя функцию перекрытий плиты должны соответствовать целому ряду высоких технических характеристик, которые определяют целесообразность их применения. Среди них:

• высокий уровень звукоизоляции;
• минимально возможная масса без снижения надежности;
• заданный уровень прочности;
• высокий предел огневой стойкости и тепловой защиты;
• газоизоляция и водоизоляция.

Маркировка плит

Информация модели плиты перекрытия, ее конструкционных особенностях приводится для каждого изделия в маркировке, которая представлена в виде комбинации из букв и цифр.

Помимо этого в маркировке может приводиться информация о виде рабочей арматуры нижней зоны, наличии монтажных петель, а также наличии выборок бетона в верхнем поясе.

Таким образом, обозначение ПК-72-15-8 присваивается многопустотным изделиям длиной 7200 мм и шириной 1500 мм и несущей способностью 800 кг/м2.

Виды нагрузок

В процессе эксплуатации плиты перекрытия испытывают ряд нагрузок, которые суммируются и воздействуют на изделие. Среди них:

• статические нагрузки – усилия, возникающие в результате действия массы неподвижных предметов и объектов, таких как стяжка пола, мебель, детали интерьера и т д.;
• динамические нагрузки – усилия, возникающие периодически с определенной амплитудой, в результате движения человека или животного падения или перемещения объектов.

По характеру воздействия нагрузки разделяются на распределенные равномерным образом по всей площади и точечные, воздействующие в определенном секторе.

Определение несущей способности

Несущая способность плит перекрытия определяет их возможность длительно в процессе эксплуатации выдерживать и работать с динамическими, а также статическими нагрузками. Расчет всех значений осуществляется с точки зрения безопасной эксплуатации зданий и сооружений, повышенной степени их надежности При проектировании сооружений принимаются в равно распределенные нагрузки, которые отражаются в величинах в виде килограмм на квадратный метр. Нагрузка рассчитывается исходя из собственной массы плиты, которая приводится в технической документации. После определяется суммарный вес конструкций, которые теоретически могут располагаться на этаже, включая стяжку, покрытие пола, мебель, оборудование, технику, прочие объекты. В учет берутся и динамические факторы присутствия и перемещения людей или животных в предполагаемом количестве.

На ребристые железобетонные изделия, выполняющие функции перекрытий расчет нагрузки осуществляется согласно действующих строительных норм и правил.

При строительстве жилых зданий нормативное значение средней нагрузки составляет около 100-200 килограмм на квадратный метр. При этом в проектной документации закладываются и принимаются к установке плиты перекрытия с индексом несущей способности – «8», способные выдерживать до 800 кг/м2. Благодаря этому, создается запас прочности зданий, которые обладают высокой степенью безопасности и надежности. Помимо этого, такое решение позволяет производить при необходимости монтаж участков монолитных плит, имеющих большую массу.

Установка пустотелых, ребристых или монолитных плит аргументируется необходимостью, которая исходит из расчетов нагрузки. При этом берется в учет стоимость изделий и себестоимость зданий и сооружений. В том случае, если стандартная типовая плита из легкого бетона удовлетворяет нагрузочным требованиям, появляется возможность сэкономить на фундаменте, используя железобетонные изделия с меньшим показателем веса. Применение монолитных плит может быть продиктовано крайней необходимостью, поскольку конструкция изделий предполагает не только максимальную прочность, но и наибольшую массу.

В большинстве современных типовых строений используются панельные многопустотные плиты перекрытий, которые позволяют обеспечить должный уровень комфорта проживания в области гидро и термоизоляции, звуконепроницаемости, позволяя добиться высокой степени прочности и надежности зданий и сооружений. Помимо этого круглые пустоты удается использовать для прокладки всех необходимых коммуникаций внутри объекта в виде электропроводки, других необходимых линий связи.

Прогибы плит перекрытий и особенности монтажа

Как правило, обратный прогиб является следствием разделения плиты и снижения ее расчетной несущей способности. Учитывая особенность структуры плиты, где армируется нижняя часть изделия, может наблюдаться увеличение прогиба из-за снижения прочности. Применение таких плит является ограниченным и может повлечь за собой негативные последствия и стать причиной преждевременного износа конструкций, их частичного или полного разрушения. Монтаж плит с допустимой величиной прогиба должен производиться с учетом выполнения требования по опиранию элементов перекрытия. В зависимости от конструкции плиты могут опираться на две, три и четыре стороны.

В ходе строительства монтаж плит перекрытий реализуется с опорой только на несущие конструкции. Все прочие стены и перегородки возводятся после установки основных элементов. При этом перегородки должны быть ниже опорных узлов как минимум на 10 мм. В ходе строительства необходимо учитывать геометрию плит и наличие их прогиба, благодаря которому перекрытия могут касаться перегородок и оказывать на них механическое воздействие. Чтобы не допускать подобных ситуаций при строительстве внутренних стен замеры производятся индивидуально. Резка плит по ширине не допускается. При сооружении массивных конструкций несущая способность плит может быть повышена за счет заполнения строительным раствором технологических пустот.

Для подъема и перемещения плит необходимо использовать предусмотренные для этой цели монтажные петли, конструктивно расположенные в точках высокой механической жесткости.

Правила хранения плит перекрытий

С целью недопущения снижения величины проектного значения прочности плит перекрытия, в период до их установки и монтажа, необходимо неукоснительно соблюдать правила хранения и правильного складирования железобетонных изделий:

• укладка панелей осуществляется в положении петлями вверх на заранее подготовленную ровную поверхность, которая позволит избежать перекосов и концентраций напряжений. В качестве поверхности может выступать уплотненная земля, щебень или асфальт. Для исключения прямого контакта с основанием складирование осуществляется на подставки высотой не менее 150 мм;
• при размещении плит друг на друге высота штабелирования не должна превышать 2500 мм;
• между плитами необходимо располагать деревянные бруски с толщиной не менее 250 мм. Место установки подкладок выбирается исходя из конструкции плит в районе монтажных петель, где изделий имеет наибольшую жесткость. Бруски располагаются строго друг под другом;
• для исключения разрушения железобетонных изделий необходимо предотвратить прямой контакт с внешней средой, избегая попадания осадков на поверхность плит. Для этого панели необходимо укрыть от дождя или снега рубероидом или использовать с этой целью водонепроницаемые пленки соответствующих размеров.

При соблюдении правил хранения изделия смогут сохранить проектные характеристики и работать после установки на расчетных нагрузках, соответствующих заявленным производителями параметрам.

Что такое несущая способность плиты перекрытия

В процессе обустройства межэтажных перекрытий в зданиях любого предназначения используются пустотные ж/б плиты перекрытий (ПП). При проектировании и подборе необходимых конструкций, обязательно выполняется расчет плиты перекрытия на несущую способность. Это позволит узнать вес, который изделие будет выдерживать долгое время без деформаций. При условии высокой точности расчетов обеспечивается целостность постройки, безопасность. Параметры ПП с учетом вычисленных нагрузок, позволят определить нагрузку на основание сооружения.

Определение ПП

Это унифицированный элемент, используемый в процессе сооружения построек любого назначения (гражданских, промышленных и др). С помощью изделий из железобетона возводятся межэтажные перекрытия. На них ложится важная функция, ПП используются как связующий элемент, делают здание устойчивым, прочным, целостным. Ввиду этого, популярность ж/б панелей постоянно растет.

Чтобы обеспечить долговечность, надежность постройки, производится расчет ж/б изделия для ПП. Несущая способность ребристых плит перекрытия или пустотных конструкций отличается исходя из постоянных и переменных нагрузок. Это важная характеристика, определяющая величину допустимых нагрузок на перекрытие в условиях рабочего номинального режима. Ошибки, допущенные в процессе расчета, сказываются на прочности конструкции. В этом случае увеличивается износ, сокращается срок службы. В отдельных случаях здание полностью разрушается, что влечет за собой гибель людей.

Применение

Плиты перекрытия имеют большую область применения, это обусловлено характеристиками конструкций. С их помощью возможно быстрое создание разных объектов, начиная торговыми площадями, заканчивая промышленными предприятиями. Железобетонные изделия используются для строительства частных домов. Они укладываются на фундамент цокольного или подвального уровня, подойдут для быстрого сооружения блочной, каменной, кирпичной постройки, в процессе крупнопанельного монтажа.

Какую нагрузку способна выдержать плита перекрытия

В процессе эксплуатации постройки ПП подвергаются постоянным и переменным нагрузкам. Поэтому, обязательно рассчитывается несущая способность пустотных плит перекрытия, что позволяет обеспечить надежную, безопасную эксплуатацию сооружения.

При расчете несущей нагрузки учитывается общий вес, оказывающий нагрузку на ПП:

• Мебель, оборудование.
• Стяжка, напольные материалы.
• Люди, животные и т.д.

В процессе суммирования всех теоретически возможных нагрузок, учитывается коэффициент длительных и кратковременных нагрузок. Расчеты любых ПП производятся с учетом принятых нормативов.

Если говорить о средних цифрах, то в жилых домах нагрузка на ПП не превышает значения в 100-200 кг/м2. При проектировании закладываются плиты, которые смогут выдержать до 800 кг/м2. За счет этого, возможно создание необходимого запаса прочности, обеспечение высокой безопасности постройки. Монолитные конструкции применяются в ситуациях, когда нужна максимальная прочность сооружения, они отличаются надежностью и большим весом.

В процессе строительства большинства построек применяются многопустотные панельные конструкции, обеспечивающую прочность, надежность сооружения, хорошие звуко- и теплоизоляционные характеристики. В пустотах зачастую прокладываются инженерные коммуникации.

Несущая способность плиты перекрытия 220 мм

В современном строительстве востребованы изделия с толщиной в 220 мм и цилиндрическими отверстиями. Такие конструкции рассчитаны на большие нагрузки, по ГОСТу, их можно использовать в процессе обустройства зданий любых типов.

Чтобы выполнить самостоятельный расчет максимальной нагрузки на ПП, учитывается множество нюансов:

• Определить площадь железобетонного изделия.
• Высчитать нагрузку от массы конструкции на единицу площади.
• Вычесть нагрузку от веса ПП из предельно возможного веса.
• Вычислить нагрузку от каждого строительного элемента, стяжки, отделочных материалов (при строительстве жилых домов нужно брать значение с запасом, которое равняется 300 кг/м2).
• Отнять принятую величину от расчетного значения.

В сети представлены специальные калькуляторы, которые помогут вычислить необходимые значения за несколько минут. Чтобы воспользоваться калькулятором нужно знать вид ж/б изделия, вес конструкций, которые будут располагаться на его поверхности, вес мебели, материалов, предметов.

Также рады Вам предложить:

Железобетонные опоры для ЛЭП Популярность фундамента на блоках ФБС Бетонные перемычки — область применения, изготовление и виды Асфальтное покрытие или плиты

Популярные товары

Полусферы 2

Сайдинг для современной облицовки SO

Сайдинг для современной облицовки SO

Железобетонный блок лотка Л-2 (Серия 3.501.3-183.01)

Блок лотка

Блок насадки Н-2б

Блок насадки

Рабочая камера колодца КВГ 15

Рабочая камера колодца

Камера рабочая КДК 10

Камеры рабочие

Блок железобетонный МЖ-1-1

Блок железобетонный

Оголовок вентиляционный ВО 2

Оголовок вентиляционный

Фундаментная плита ФКО 105-7

Плита фундаментная

Плита перекрытия ПБ 36-4-12,5

Плита перекрытия

Разница между допустимой нагрузкой на пол и давлением на опору машины на грунт

JLG Industries, Inc.
Ведущий мировой производитель оборудования доступа
____
McConnellsburg, PA

Поскольку мобильные подъемные рабочие платформы (MEWP) и телескопические погрузчики используются в самых разных областях строительства, от начала строительства до реконструкции и реставрации, эти машины будут работать на грунтовых условиях, которые может сильно варьироваться от участка к участку — от незастроенной местности сегодня до готовых полов на следующий.

Чтобы наилучшим образом подготовить бригады для работы на различных типах поверхностей, планировщики проектов должны обратить внимание на две характеристики: 1) грузоподъемность пола и 2) опорное давление машины на грунт.

Допустимая нагрузка на пол измеряется в фунтах на квадратный фут (PSF). Давление опоры машины на грунт измеряется в фунтах на квадратный дюйм (PSI). Прямого преобразования между несущей способностью пола и давлением на грунт не существует.

Поскольку эти характеристики кажутся похожими, экипажи нередко используют эти два термина взаимозаменяемо, но это не одно и то же. Чтобы добиться успеха в любом конкретном проекте, важно знать различия между терминами (и спецификациями) и почему каждый из них так важен…

Допустимая нагрузка на пол
Нагрузка на пол (также называемая давлением на пол) — это общий вес, который может выдержать пол в данной области.

Почему это важно? Потому что прочность любого погрузчика JLG® MEWP или телескопического погрузчика, используемого на рабочей площадке, зависит от прочности грунта или поверхности, на которой работает машина. Например, полы спроектированы и сконструированы так, чтобы выдерживать только определенную нагрузку. При превышении этой нагрузки возрастает риск разрушения конструкции и повреждения пола, что чревато очень дорогостоящими последствиями. Поэтому перед началом работы очень важно знать, может ли земля или поверхность выдержать вес машины во время работы и движения.

Также важно знать, что несущая способность пола может меняться со временем в зависимости от материалов, из которых он изготовлен, его возраста и окружающей среды. Например, если машина JLG работает со свежезалитой бетонной плитой, эта плита будет иметь меньшую несущую способность пола, чем полностью затвердевшая плита. Или, если машина JLG работает на полностью утрамбованной земле, например, на участке, который был сильно выровнен для строительства новой дороги или здания, эта поверхность будет иметь более высокую пропускную способность, чем более мягкая, более рыхлая грязь, например, та, что может быть найдена в чьем-то дворе. .

Безопасность превыше всего
Перед работой всегда проверяйте допустимую грузоподъемность поверхностей, включая полы, мосты и т. д. Кроме того, выясните, не может ли машина повредить поверхность во время работы, например, оставить колеи в почве или потертости. на бетоне. Когда это возможно, операторы должны проконсультироваться с инженером-строителем или другим квалифицированным специалистом, чтобы узнать как можно больше о поверхностях рабочей площадки, на которых будут выполняться работы.

Где можно найти информацию о несущей способности пола?
Руководители проекта должны проконсультироваться с инженером по строительству и/или архитектуре проекта, чтобы найти спецификацию допустимой нагрузки на пол. Любой из этих специалистов сможет оценить проектную площадку и сделать необходимые расчеты, необходимые для определения этого критически важного измерения.

Давление на грунт
Давление на грунт – это величина давления, оказываемого на грунт шинами, гусеницами и/или выносными опорами машины JLG (точные характеристики для каждого погрузчика JLG MEWP или телескопического погрузчика можно найти в руководстве по эксплуатации и безопасности машины). ).

Почему это важно? Поскольку во время работы машины JLG прочность пола проверяется не только весом машины, но и величиной нагрузки, которую машина оказывает на землю или поверхность во время работы и движения. Слишком большая нагрузка на пол может начаться с небольших, казалось бы, безобидных трещин, но со временем это может привести к разрушению, обрушению или обвалу, что может привести к опасным ситуациям для людей и имущества.

Вы должны понимать, что площадь контакта и ориентация JLG MEWP или телескопического погрузчика существенно повлияют на эту спецификацию. Например, увеличение площади контакта машины с землей (т. е. ее площади основания) до ее веса снизит давление на грунт. Более низкое давление на грунт рекомендуется для работы в хрупких экосистемах, таких как очень мягкий дерн, такой как сахарный песок, или на очень деликатном напольном покрытии, таком как керамическая плитка. Уменьшение давления на грунт также увеличивает проходимость машины, что позволяет ей лучше двигаться по мягкому грунту.

Чтобы быть еще более точным в знании того, какое усилие JLG MEWP или телескопический погрузчик оказывает на пол, важно также ознакомиться с некоторыми другими машинными терминами, в дополнение к давлению на грунт. В дополнение к жаргону, который вам нужно знать, вот несколько дополнительных терминов, которые нужно понимать:

• Максимальный вес машины: вес машины в ее самой тяжелой конфигурации, за исключением аксессуаров.
• Максимальная грузоподъемность платформы (номинальная нагрузка): Максимально допустимый вес платформы без учета аксессуаров.
• Максимальная нагрузка: максимальная нагрузка, поддерживаемая, когда машина находится в рабочей конфигурации, поддерживая номинальную нагрузку.
• Максимальное давление на грунт: максимальное давление, оказываемое, когда машина находится в рабочей конфигурации и поддерживает номинальную нагрузку.


Безопасность превыше всего
Для обеспечения безопасной эксплуатации автовышки JLG следует располагать на гладкой, твердой поверхности в пределах максимального рабочего уклона, прежде чем поднимать платформу машины или двигаться с поднятой платформой. Операторы никогда не должны превышать допустимый боковой уклон или уклон машины, особенно во время движения. Платформа машины не должна подниматься, когда машина стоит или движется во время работы на наклонной, неровной или мягкой поверхности или рядом с ней. При работе вокруг потенциальных препятствий на уровне земли, таких как ямы, неровности, обрывы или обломки, расположите шасси машины на расстоянии не менее 2 футов (0,6 м) от источника опасности.

Хотите узнать больше? Нажмите сюда, для получения дополнительной информации.

Где можно найти эти спецификации для MEWP и телескопических погрузчиков JLG?
Руководители проектов должны обращаться к утвержденным JLG спецификациям оборудования для получения подробной информации о машине, включая давление опоры на грунт, вес, номинальную грузоподъемность и максимальную нагрузку. Руководства по эксплуатации и технике безопасности JLG MEWP и телескопических погрузчиков можно найти в Интернете в разделе технических публикаций на сайте Online Express или нажав здесь.

Перед началом работы…
Если знание несущей способности пола и опорного давления машины на грунт чрезвычайно важно для успешного планирования проекта, то проведение инспекции рабочего места перед началом проекта имеет решающее значение для успешного выполнения проекта.

Меры предосторожности во избежание всех опасностей в рабочей зоне должны быть приняты до и во время работы любой машины JLG, включая аномалии в полу, которые не имеют такой же мощности, как типичный пол, такие как панели доступа, замаскированные полости под поверхность, тоннели под тротуарами, септики во дворах и так далее. Инспекции на рабочем месте могут помочь выявить эти опасности следующим образом:

• Проверка рабочих поверхностей на наличие отверстий, неровностей, обрывов, препятствий, мусора, скрытых отверстий и других потенциальных опасностей.
• Убедитесь, что состояние грунта соответствует максимальной нагрузке на шины (указанной на табличках нагрузки на шины на шасси машины рядом с каждым колесом). Важно не ездить по неподдерживаемым поверхностям.
• Осмотр рабочей зоны на наличие опасных мест. Запрещается эксплуатировать машину в опасных средах, если она не одобрена JLG для этой цели.


Хотите узнать больше? Нажмите сюда, для получения дополнительной информации.

JLG предоставляет информацию обо всем, что связано с безопасностью, от проверок и руководств до инструкций и видеороликов по технике безопасности для подъемника, чтобы помочь владельцам и пользователям своего оборудования. Чтобы получить доступ к основной информации о безопасности подъемников, информации о продуктах и ​​обучении, относящейся к оборудованию JLG, щелкните здесь.

Хотите быть в курсе отраслевых новостей и подобных вопросов? Не забудьте подписаться ниже, чтобы получать ежемесячные обновления от #DirectAccess с недавно опубликованным контентом, чтобы никогда не пропустить важную информацию.

Расчет несущей способности пола для вашего бизнеса — компания McLean

Вам нужно рассчитать несущую способность пола для вашего коммерческого здания? Есть несколько шагов и расчетов для процесса. Во-первых, вы хотите узнать о требованиях строительных норм и правил вашего сообщества. В некоторых случаях вы можете оставить работу инженеру-строителю. Тем не менее, есть некоторые измерения и таблицы, которые вы можете использовать для расчета несущей способности пола. С помощью этих нескольких советов вы можете оценить пределы нагрузки на пол вашей коммерческой кухни.

Что такое допустимая нагрузка на пол?

Если вы перепланируете бизнес-пространство, вам необходимо знать допустимую нагрузку на пол. Этот расчет представляет собой общий вес, который пол может выдержать на определенной площади. В Соединенных Штатах это измерение выражается в фунтах на квадратный фут (psf). Ваши полы должны быть спроектированы таким образом, чтобы выдерживать временные и постоянные нагрузки. С помощью этих расчетов вы узнаете пределы веса вашего конкретного помещения.

Зачем нужно знать грузоподъемность пола

Иметь калькулятор грузоподъемности пола крайне важно по целому ряду причин. В коммерческом помещении вам может потребоваться установка тяжелого оборудования в рамках вашего бизнеса. Вы же не хотите, чтобы эти детали ломали или деформировали полы, так как и то, и другое увеличит затраты на техническое обслуживание. По этой причине грузоподъемность пола определяет пределы веса этого пространства.

Различные типы нагрузок

Вы можете подумать, что для вашего бизнеса необходимо учитывать только один тип нагрузки. Однако существует два разных вида весовых нагрузок: динамические нагрузки и постоянные нагрузки. Живая нагрузка — это вес людей, оборудования и другой мебели, которую должен поддерживать ваш пол. Все, что не прикреплено к полу, считается динамической нагрузкой.

Все, что постоянно прикреплено к полу, считается статическим грузом. Этот тип нагрузки может также включать в себя материал, который используется в процессе строительства пола. Например, если у вас есть деревянный пол, покрытый винилом или ковром, вам необходимо рассчитать вес этих материалов на квадратный фут. Со всеми этими тяжелыми напольными материалами лишний вес увеличивает вашу собственную нагрузку.

Ознакомьтесь со строительными нормами, прежде чем приступать к укладке полов

Независимо от того, где вы живете, вам необходимо поддерживать свое здание в актуальном состоянии и соблюдать местные строительные нормы и правила. Многие из этих кодов имеют минимальную динамическую нагрузку, которую должны выдерживать все этажи. Большинство строительных норм основаны на Международном жилищном кодексе (IRC).

В соответствии с этими спецификациями минимальная рабочая нагрузка на все полы в неспальных комнатах составляет 40 фунтов на квадратный фут. Любые спальные комнаты должны выдерживать живую нагрузку в 30 фунтов на квадратный фут.

Существует измерение, называемое пределом прогиба. При таком расчете эти коды IRC определяют, насколько пол может прогибаться под большой нагрузкой. Согласно IRC, полы не должны прогибаться более чем на 1/360 пролета пола. Если у вас есть пол с пролетом 10 футов, то он имеет предел прогиба 120 дюймов.

Общие сведения о таблицах пролетов

Таблицы пролетов определяют расчетный предел для определенного типа пиломатериалов. Таблица позволяет вам рассчитать, соответствует ли ваш дизайн этим требованиям кода. Если вы используете определенное расстояние и размер балки, в таблице указано значение ее прочности. Это значение известно как значение Fb. Еще одно значение, о котором следует помнить, — это значение E. Это значение учитывает жесткость балки перекрытия.

Большинство инженеров и архитекторов использовали эти таблицы для определения расстояния между балками и их размера. Когда они проектируют здание, они используют эти расчеты в своих планах.

Как эти значения и таблицы работают для вас? Если у вас есть измерения для вашего помещения, вы можете работать в обратном направлении, чтобы рассчитать грузоподъемность вашего пола.

Как определить грузоподъемность пола

Есть несколько измерений и значений, которые нужно добавить в калькулятор несущей способности пола. Вы хотите определить расстояние, пролет и размер вашего пола. Марка пиломатериала и порода ваших балок пола также являются важной информацией, которую нужно знать. Если вам нужно найти сорт и породу, ищите клеймо на пиломатериале.

Теперь, когда у вас есть значения, вы захотите использовать таблицу диапазонов. С помощью этих расчетов вы можете найти значение Fb ваших балок. Например, если у вас есть пространство 10 футов на 11 футов с балкой из дугласовой пихты 2 × 6, значение определяет, что ваши балки имеют значение E, равное 1 900 000, и значение Fb, равное 1 495.

После просмотра таблицы диапазонов найдите требуемое значение Fb для вашей конкретной таблицы. Предположим, что ваша балка имеет размах 11 футов и 2 дюйма с интервалом 16 дюймов. При таком измерении стол пролета будет иметь динамическую нагрузку 30 фунтов на квадратный фут и постоянную нагрузку на пол 10 фунтов на квадратный фут.

Можно определить, что значение Fb равно 1 315, а значение E равно 1 800 000. Другими словами, ваши швы в полу смогут выдержать постоянную нагрузку 10 фунтов на квадратный фут и постоянную нагрузку в 30 фунтов на квадратный фут. Вы также можете использовать таблицу пролетов для расчета нагрузки на пол. Обязательно просматривайте таблицу, пока не найдете самые тяжелые ограничения для вашего этажа.
