Балочные перекрытия для строительства индивидуальных домов


 В первой статье цикла, посвященного перекрытиям, мы рассказали об их видах, применяемых в индивидуальном строительстве, и материалах их изготовления.  Читайте ее здесь: http://z500proekty.ru/perekrytiya-v-dome-chast1.html

undefined

undefined

undefined

. В этой статье мы подробно остановимся на балочных перекрытиях и их разновидностях.

Балочные перекрытия

Их главным конструктивным элементом являются балки, которые обычно расположены через равные промежутки. Именно на них опираются элементы заполнения, которые и несут ограждающую функцию. По типу материала различают железобетонные, металлические и деревянные балки.

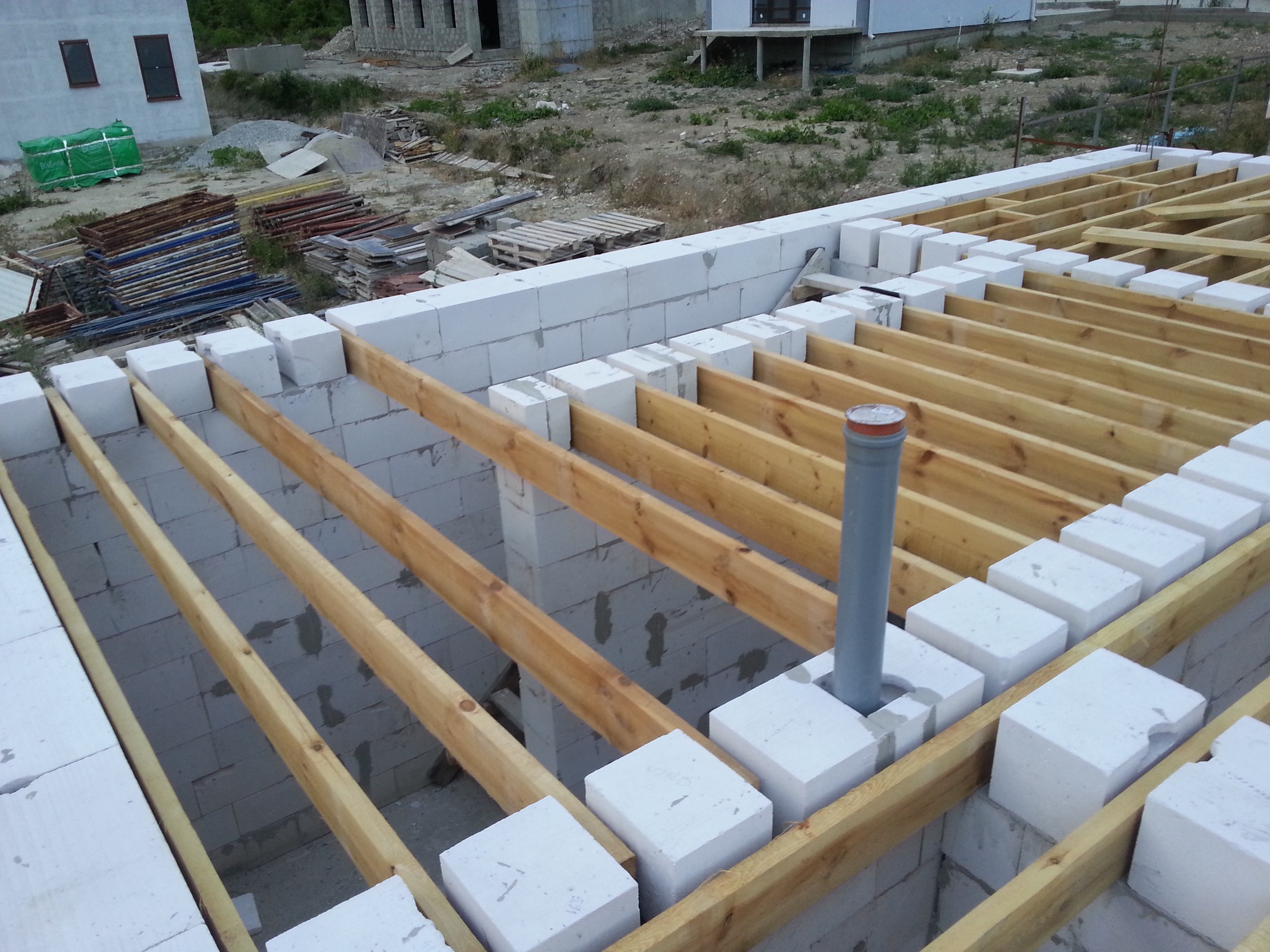

Перекрытия на основе деревянных балочных конструкций

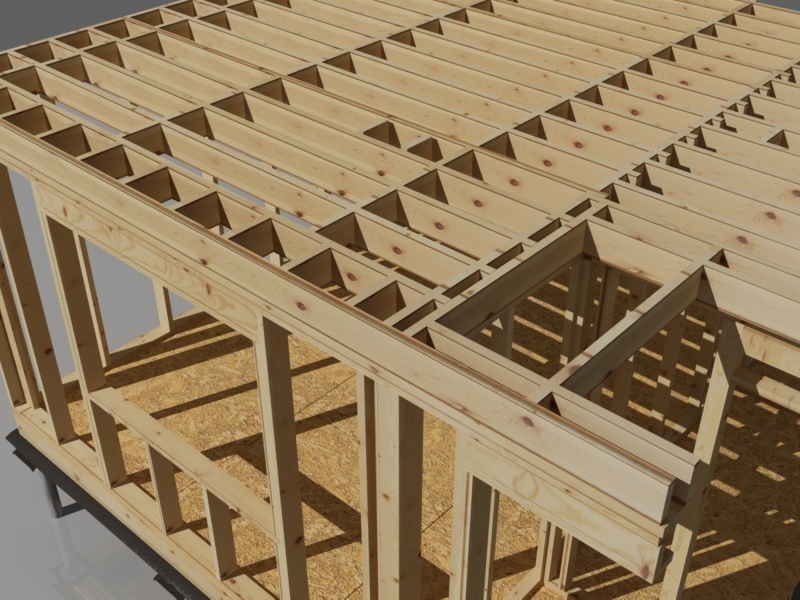

Большие и маленькие деревянные дома, да и индивидуальные каркасные дома (проекты, цены можно легко найти в интернете) чаще всего строятся с применением именно балочных деревянных перекрытий. Деревянные балки применяют с учетом ограничения: перекрываемый пролет для междуэтажных перекрытий не должен быть шире 5 м, а для неэксплуатируемого чердачного помещения пролет чердачного перекрытия должен быть менее 6 м. В этом и заключается разница с металлическими перекрытиями, которые применяются при любой ширине перекрываемого пролета.

Для деревянных перекрытий используются балки, выполненные из хвойных и лиственных пород древесины. Верхняя поверхность балок выполнена в виде настила, который обычно используется в качестве пола. Деревянное балочное перекрытия состоит из следующих слоев: балка, накат, пол, утеплитель. Если вы выбираете прямоугольные в плане дома из дерева, проекты обычно предусматривают поперечное перекрытие проема с деревянными балками, уложенными вдоль короткой стены.

Достоинства деревянных перекрытий:
  • Простота и быстрота монтажа деревянных перекрытий даже в сложных местах. Технология при этом не требует наличия специфической оснастки, кранов и другой техники.
  • Легкость такого типа перекрытий.
  • Сравнительно небольшая стоимость.
Недостатки деревянных конструкций:
  • Самым важным недостатком, требующим повышенного внимания, является пожароопасность.
  • Стоит также сказать о возможности заражения жуком-короедом и загнивания древесины.
Пример «пирога» перекрытия по деревянным балкам:
          1. Пол
          2. Пароизоляция
          3. Утеплитель
          4. Контррейка
          5. Балка
          6. Черновой потолок
          7. Внутренняя отделка

Как разновидность деревянных перекрытий можно выделить стропильные фермы. Это цельная конструкция, которая объединяет кровельные стропильные фермы и межэтажные перекрытия. Такая система имеет ряд преимуществ по сравнению с традиционной стропильной конструкцией и традиционными деревянными перекрытиями:

  • фермы очень часто обходятся застройщику дешевле, чем традиционные решения;
  • их можно использовать для пролетов 6 – 9 м.

Но при использовании стропильных ферм не во всех случаях удается выгодно использовать чердачное пространство, из-за сложного расположения деревянных элементов.


Перекрытия по металлическим балкам

Такие перекрытия выигрывают в сравнении с деревянными, потому как являются более долговечными, надежными и экономят пространство за счет меньшей толщины. Перекрытия подобного типа применяются редко. Проемы между балками можно заполнить как вставками из легкого бетона, облегченными железобетонными плитами, так и деревянным накатом или щитами. Масса квадратного метра подобного перекрытия нередко превышает 400 кг.

Преимущества металлических перекрытий:

  • Дает возможность перекрыть пролеты большой ширины (более 4-6 м).
  • Балка, выполненная из металла устойчива к огню и не подвержена процессам гниения.

Несмотря на явные достоинства металлические перекрытия имеют довольно серьезные недостатки:

  • Риск образования коррозии на металле в местах повышенной влажности.
  • Перекрытия подобного типа характеризуются пониженными звуко – и теплоизоляционными свойствами. Для того, чтобы компенсировать этот недостаток, применяют войлок для обертывания концов металлических балок.

Несущим элементом в перекрытиях данного типа является прокатный металлический профиль: швеллер, уголки, двутавр.

Пространство между балками заполняют пустотелыми плитами толщиной 9 cм из сборного железобетона. Эти плиты обрабатывают слоем шлака, покрывая его железобетонной стяжкой, имеющей толщину 80-100 мм. Расход стали, используемый для изготовления балок, зависит от её марки и равен примерно 25-30 килограмм на квадратный метр.


1-      Бетонная стяжка.

2-      Настил из досок.

3-      Балка.

4-      Плита из сборного ж/б.

5-      Слой гидроизоляции.

6-      Штукатурная сетка.

7-      Слой штукатурки.

Перекрытия из железобетонных балок

Особенностью конструкции является обязательное применение крановой техники ввиду большого веса элементов. Так вес железобетонной балки составляет от 175 до 400 кг. Такими конструкциями перекрывают пролеты шириной в 3-7,5 м.

‬Железобетонные балки‭ ‬монтируются с шагом‭ ‬60-100‭ ‬см.‭ ‬Пространство между балками заполняют легкобетонными плитами или легкобетонными пустотелыми блоками (‬для дощатого или паркетного пола используют плиты,‭ ‬а для пола, покрытого линолеумом или  паркетом по бетонному основанию‭ используют ‬пустотелые блоки). Чердачные перекрытия нужно обязательно утеплить,‭ ‬для междуэтажных перекрытий обеспечить хорошую звукоизоляцию,‭ ‬цокольные и подвальные перекрытия также утеплить.



1.- железобетонная балка, 2.- лекгобетонная плита/пустотелые блоки, 3.-цементная стяжка (с подложкой или без), 4.- паркет, ламинат/линолеум.

Достоинства железобетонных балок:
  • По сравнению с деревянными балками перекрывает пролеты большей ширины.
Недостатки:
  • Необходимость использования грузоподъемного оборудования для монтажа перекрытий по балкам из железобетона.

Итак, проекты одноэтажных частных домов и многоэтажных коттеджей могут быть рассчитаны на различные виды балочных перекрытий в зависимости от конструктивных особенностей здания. В заключительной статье нашего цикла мы поговорим о безбалочных перекрытиях.

ВАЖНО! Все характеристики перекрытий должны рассчитываться проектировщиками для каждого конткретного дома индивидуально, только тогда они смогут выдерживать положенные нагрузки, и прослужат вам долго!

Тип перекрытий вы можете выбирать самостоятельно, в зависимости от того какой вариант наиболее экономически выгоден для вашего региона. Если тип перекрытий в проекте нужно будет заменить, наш проектный отдел сможет внести соответствующие изменения

undefined

undefined

undefined

в выбранный вами проект дома Z500. В следующей статье мы расскажем о второй группе перекрытий, которые не нуждаются в балках : .Некоторые изображения, которые вы видите в этой статье, предоставлены интернет-ресурсом http://www. builderclub.com/

Перекрытия по балкам — Студопедия

Студопедия Категории Авто Автоматизация Архитектура Астрономия Аудит Биология Бухгалтерия Военное дело Генетика География Геология Государство Дом Журналистика и СМИ Изобретательство Иностранные языки Информатика Искусство История Компьютеры Кулинария Культура Лексикология Литература Логика Маркетинг Математика Машиностроение Медицина Менеджмент Металлы и Сварка Механика Музыка Население Образование Охрана безопасности жизни Охрана Труда Педагогика Политика Право Программирование Производство Промышленность Психология Радио Регилия Связь Социология Спорт Стандартизация Строительство Технологии Торговля Туризм Физика Физиология Философия Финансы Химия Хозяйство Черчение Экология Эконометрика Экономика Электроника Юриспунденкция Предметы Авиадвигателестроения Административное право Административное право Беларусии Алгебра Архитектура Безопасность жизнедеятельности Введение в профессию «психолог» Введение в экономику культуры Высшая математика Геология Геоморфология Гидрология и гидрометрии Гидросистемы и гидромашины История Украины Культурология Культурология Логика Маркетинг Машиностроение Медицинская психология Менеджмент Металлы и сварка Методы и средства измерений
электрических величин Мировая экономика Начертательная геометрия Основы экономической теории Охрана труда Пожарная тактика Процессы и структуры мышления Профессиональная психология Психология Психология менеджмента Современные фундаментальные и
прикладные исследования
в приборостроении Социальная психология Социально-философская проблематика Социология Статистика Теоретические основы информатики Теория автоматического регулирования Теория вероятности Транспортное право Туроператор Уголовное право Уголовный процесс Управление современным производством Физика Физические явления Философия Холодильные установки Экология Экономика История экономики Основы экономики Экономика предприятия Экономическая история Экономическая теория Экономический анализ Развитие экономики ЕС

Деревянные межэтажные перекрытия в доме видео-инструкция по монтажу своими руками, размеры балок, устройство пирога, строительные правила конструкции, фото и цена

Преимущества перекрытий из дерева

Монтаж деревянных элементов здания не требует привлечения строительной спецтехники и наемной рабочей силы. Этим он выгодно отличается от укладки тяжеловесных бетонных плит. Более того, такое межэтажное перекрытие в деревянном доме при наличии второго этажа или мансарды — единственно верное решение.

Важный параметр качества деревянных элементов здания — отсутствие мостиков холода. Если для утепления используют листовые материалы (пенопласт, минераловатные плиты), полотна подрезают строго по размеру проемов между балками. Если устройство деревянного перекрытия между этажами предполагает использование сыпучих или волокнистых материалов, необходимо проследить за тем, чтобы были заполнены все щели.

Крайне важно обеспечить качественную паропроницаемость. Поэтому при укладке на утеплитель полиэтилена, а не специальной гидропаропроницаемой мембраны, оставляют зазоры

Монтаж деревянного перекрытия завершают настилом чистового пола и отделочными работами.

Еще статьи по этой теме:

Правильная конструкция стен каркасного дома

Как произвести отделку стен деревом своими руками

Деревянное межэтажное перекрытие первого этажа

Деревянное перекрытие между первым и вторым этажом должно отвечать некоторым установленным требованиям:

Конструкция перекрытия должна быть очень прочной и выдерживать предполагаемые нагрузки сверху, рекомендуется просчитывать величину нагрузок с запасом.
Деревянные балки перекрытия должны быть жесткими для обустройства пола на втором этаже и потолка на первом.
Перекрытие должно иметь одинаковый срок службы, как и весь деревянный дом в целом

Надежное перекрытие на этапе строительства обеспечит сохранность и предотвратит проведение ремонтных работ.

Для пола очень важно оборудовать дополнительную тепло- и шумоизоляцию.. Схема деревянного перекрытия с разделенными балками

Схема деревянного перекрытия с разделенными балками.

Деревянные балки в качестве перекрытия выполняют все основные функции, и они отличаются от железобетонных плит более простой укладкой. Человеческой силы вполне достаточно, нет необходимости использовать тяжелую технику. Используя балки, можно существенно снизить общую нагрузку на фундамент. К достоинствам деревянных перекрытий относится и невысокая цена. А при правильной обработке и установке такая конструкция прослужит не один десяток лет.

К недостаткам древесины можно отнести такой пагубный процесс, как гниение. Помимо того, к недостаткам изделий из дерева является высокая воспламеняемость при пожаре

Для того чтобы минимизировать вероятность таких процессов, очень важно подготовить балки непосредственно перед монтажными работами. Для перекрытия лучше всего использовать хвойные породы дерева

Для того чтобы избежать прогиба балки, не рекомендуется делать пролет более 5 м. Если пролет будет больше, обязательно нужно делать дополнительные опоры в виде колонн или ригели.

Настил наката рекомендации

Для того чтобы сделать потолок первого этажа, необходимо сделать накат. Этот этап работы может быть осуществлен с использованием самых разнообразных материалов.

Схема настила наката.

В самом распространенном варианте вдоль боковой стороны балки прибиваются черепные бруски. Такие бруски должны иметь сечение 40*40 или 50*50 мм. Они не должны выступать ниже основной балки. Именно на них впоследствии будут крепиться ровные доски, толщина которых должна быть в пределах 10-25 мм. Для того чтобы подбить потолок, можно применять листы фанеры. Используя листовой материал, можно получить идеально ровный потолок. Минимальная толщина фанеры в таком случае должна быть не менее 8 мм

Очень важно контролировать, чтобы края листов ложились именно на середину балки

Вместо использования черепных брусков можно сделать специальные пазы в балках. Для того чтобы использовать такой метод, сечение балки должно продумываться заранее.

Как вариант настила нижняя часть элементов перекрытия может оставаться открытой, для этого черепные элементы прибиваются не вровень, а немного выше. Таким образом настил осуществляется между балками.

После того как накат будет сделан, можно приступать к укладке пола второго этажа. Если вместо второго этажа располагается чердак, то достаточно выполнение чернового пола. Если же на втором этаже располагается комната, то пол необходимо делать из качественного материала. Деревянные доски будут укладываться непосредственно на лаги.

Достоинства и недостатки деревянного перекрытия между этажами

Межэтажное деревянное перекрытие из балок устанавливается при том условии, что ширина пролета не больше 8 м. Между этажами также есть свои несущие конструкции, и это балки, для которых используется брус с сечением 150х100 мм или 150х150 мм. Чтобы определить расстояние между балками, можно своими руками провести расчет. Как правило, этот параметр варьируется 0,6-1 м.

Среди преимуществ деревянных перекрытий между этажами стоит отметить длительный срок службы и надежность

В любом случае требуется наличие гидропароизоляционной пленки, которая исключает проникновение и образование излишек влаги.

Поверхность пола, как чердака, так и подвала, нужно обрабатывать специальными антисептиками для дерева. Деревянные перекрытия самые легкие и потому их устанавливают в жилые дома, особенно используют для чердачного помещения.

  • Экологически чистое;
  • Обладает хорошей теплоизоляцией;
  • Смотрится очень эстетично.

Есть минусы у древесного полотна и заключаются они в склонности к образованию микроорганизмов, грибков и плесени, гниении и разрушении, деформировании полотен, если они изначально выбраны низкого качества.

В каких случаях рекомендуется на втором этаже настилать холодные полы

Чтобы убедительно ответить на этот вопрос, надо напомнить несколько элементарных правил теплотехники.

  1. Нагретый воздух поднимается вверх и скапливается под потолком. Это самая теплая зона в комнате, температура воздуха здесь примерно на 5–8°С выше, чем на уровне 1,5 м от пола и на 9–11°С выше, чем на полу. Самым эффективным, с точки зрения теплотехники, считается отопление помещений за счет нагревания пола, для обеспечения максимально комфортной температуры на высоте 1,5 м требуется минимальное количество тепловой энергии. Это аксиома, доказывать ее правоту нет необходимости.

  2. Теплый воздух под потолком комнаты на первом этаже автоматически нагревает пол второго этажа. Тепло никуда не теряется, а подогревает дополнительные помещения. Конечно, если они жилые, а не холодные чердачные пространства. Спрашивается, зачем сооружать утепленные конструкции и за свои же деньги ухудшать комфортность проживания, терять дополнительные финансы на нагрев второго этажа, а тепло с первого удалять с помощью вентиляции?

Большинство профессиональных строителей настоятельно не рекомендует делать утепленные полы на втором этаже, если его помещения используются как жилые. Надо знать, что кроме лишних потерь денег и тепловой энергии, может появляться еще одна проблема. При нарушении технологии теплоизоляционный материал увеличивает свою влажность, все деревянные элементы эксплуатируются в очень сложных условиях. Тепло плюс влага – отличная среда для развития грибков и гнили на несущих деревянных элементах, и никакие самые современные пропитки не могут надолго защитить их. Приходится со временем заниматься очень неприятными преждевременными ремонтами. Надеемся, что эта информация поможет принимать оптимальные решения в каждом конкретном случае.

Схема утепления деревянного пола

Технология монтажа перекрытий из дерева

Для выполнения работ потребуются следующие инструменты:

  • топор;
  • циркулярная пила;
  • ножовка;
  • молоток;
  • шуруповерт;
  • саморезы и гвозди;
  • рубанок;
  • гидроизоляционный и теплоизоляционный материалы;
  • строительный уровень длиной не менее 80 см.

  1. При возведении стен в их верхней части формируют специальные проемы или углубления для балок. Перед началом работ эти гнезда очищают от пыли и мусора и настилают в них гидроизоляционный материал. Чаще всего используют рубероид. Если стены из кирпича, гнезда можно обработать битумом или мастиками на его основе.
  2. Торцы балок обмазывают битумом.
  3. Укладывают опоры в предварительно подготовленные проемы.

Если строение возведено из дерева, балки врубают в верхний венец. Существует такой способ крепления опорных элементов к стене, как ласточкин хвост. Оно используется в домах, выстроенных из бревна или бруса. Этот метод соединения прост и надежен. Для фиксации балок необходимы металлические скобы.

Утепление межэтажных перекрытий из массива

Деревянные перекрытия в доме монтируют по следующим правилам:

  • уложенный в гнездо брус должен отстоять от стен углубления не менее, чем на 4 см;
  • балки должны располагаться на расстоянии 40-50 см от дымохода;
  • каждую 3-4 балку крепят к стене анкерами;
  • пространство между брусом и стенками гнезда заполняют паклей или стекловатой.

Схема монтажа межэтажных перекрытий предусматривает устройство тепло- и звукоизоляции. Поэтому оставшиеся после укладки балок щели заполняют монтажной пеной.

Технология устройства настила

В зависимости от местонахождения наблюдателя, деревянные перекрытия между этажами могут представлять собой либо пол, либо потолок помещения. К устройству пола требования особые. Перед тем, как приступить к монтажу настила, каждую балку с обеих сторон подшивают черепными брусками сечением 40х40 см или 50х50 см.

Они послужат опорой для чернового пола. Аналогичным образом можно поступить и с устройством настила, образующего потолок. Но технология монтажа этого конструктивного элемента не имеет специальных требований для выполнения таких работ.

Устройство перекрытия по деревянным балкам

Устройство перекрытия по деревянным балкам начинают с крепления к нижней части опор неструганных досок толщиной от 15 мм. Они впоследствии послужат черновым потолком. На получившийся в процессе подшивки настил сверху укладывают гидроизоляционный материал: рубероид, специальную мембрану или плотный полиэтилен. На него — утеплитель.

Монтируют обшивку верхней части перекрытия по деревянным балкам. Доски крепят гвоздями или саморезами. Зная последовательность работ, их несложно выполнить своими руками. Перекрытие дома должно представлять собой герметичную, прочную, качественно утепленную конструкцию. Этот элемент здания испытывает наибольшие весовые нагрузки, поэтому для его устройства выбирают исключительно качественные материалы.

Устройство межэтажных перекрытий по деревянным балкам в доме

Перекрытия между этажами, подвальные или чердачные конструктивно устраиваются по двум схемам – безбалочное перекрытие (в основе лежит использование монолитной плиты), и балочное перекрытие (применяются деревянные балки перекрытия). Делают перекрытия для разделения междуэтажных помещений, а также, чтобы отделить комнаты от подвала и чердака. Балки могут быть изготовлены из различных материалов, например, из древесины, монолитного железобетона или металлических прогонов.



Устройство перекрытия по деревянным балкам

Устройство перекрытия по деревянным балкам

Установка деревянных балок перекрытия позволяет решить такие задачи:

  1. достичь необходимых показателей прочности и жесткости перекрытия;

  2. обеспечить соответствие звукоизоляции и сопротивления теплопередаче уровню необходимому для энергосбережения;

  3. выдержать соответствие установленным нормативам показателей паро- и воздухопроницания.

Выбор балки для межэтажных перекрытий:

По виду и типу:

  • Балки перекрытия из бруса. Чаще всего для изготовления балок выбирают брус прямоугольного сечения. Высота бруса должна находится в пределах 140-240 мм, а толщина 50-160 мм. При этом выдерживается правило: толщина балки составляет не менее 1/24 от ее длины. Профессионалы отмечают, что большая прочность присуща деревянной балке с соотношением сторон 7:5.
  • Балки перекрытия из бревна. Экономически более выгодное решение. Бревно обладает большой стойкостью к нагрузкам, но и низкой стойкостью к изгибу. Бревно пригодно для использования только если выдержано в сухих условиях не менее одного года.
  • Балки перекрытия из досок. Использование доски приводит к уменьшению потребляемого для устройства перекрытия количества пиломатериалов. Но, стоит отметить, что в данном случае понижается устойчивость перекрытия к огню, долговечность и звукоизоляция. Обычно доска используется при строительстве чердачного перекрытия. Чтобы усилить доски можно воспользоваться приемом — срастить вместе две доски по длине. Тогда суммарное сечение будет соответствовать уровню нагрузки. Такая конструкция может выдерживать нагрузку в 2 раза большую, нежели бруса или две доски, уложенные вплотную друг к другу. В данном случае крепление осуществляется саморезами или гвоздями, зафиксированными в шахматном порядке с шагом 20 см.

Рекомендуем! Подробное описание деревянных балок перекрытия — типы, виды, расчет балки на изгиб, прочность и нагрузку.

Сечение балок деревянного перекрытия

Напрямую зависит от величины предполагаемой нагрузки на балки. Нагрузку делят на постоянную, создаваемую полом, мебелью, и переменную, зависит от количества одновременно находящихся на перекрытии людей и предметов.

Способ монтажа деревянных балок перекрытия

Монтаж цельных деревянных балокУкладка цельных деревянных балок.

В данном случае балки укладываются без сращивания. Чтобы минимизировать прогиб, нужно укладывать их вдоль более короткой стены. Таким образом, количество балок увеличится, но длина каждой отдельной балки уменьшится.

Монтаж усиленных (срощенных) балокУкладка усиленными (срощенными) балками.

Этот способ монтажа предполагает монтаж стыка на внутренней стене постройки.

Укладка балок короткими прогонамиУкладка короткими прогонами.

На жаргоне строителей их называют разменниками. По сути, это балки, уложенные перпендикулярно к продольным балкам. Служат для усиления перекрытия.

Схема укладки балок короткими прогонами

Материал подготовлен для сайта www.moydomik.net

Следует учесть, что устройство перекрытия по деревянным балкам будет надежным при условии правильного выбора породы дерева. Так, не подходят для этого вида работ лиственные породы. Причиной этому является плохая устойчивость на изгиб, а вот древесина хвойных пород подходит идеально. Главное, чтобы она была очищена от коры и обработана антисептическим раствором.

Плюсы деревянных балок перекрытия:
  • малый вес. Это позволяет уменьшить нагрузку на стены и фундамент дома, упростить транспортировку и облегчить процесс монтажа;
  • возможность выполнять работу вдвоем, своими руками, без привлечения специальной техники;
  • доступность и сравнительно низкая стоимость;
  • возможность уложить изоляцию;
  • высокая скорость проведения работ.
Минусы деревянных балок перекрытия:
  • ограничения по длине закрываемого пролета. Длина деревянных балок не превышает 6 000 мм, а закрывать они могут максимум 4 500 мм. без установки дополнительной вертикальной опоры;
  • потребность в дополнительной защите древесины от гниения, биологического разрушения и расколов;
  • зыбкость. Деревянная балка может «играть» при перемещении по ней людей и создавать дополнительный шум. Требуется устройство дополнительной звукоизоляции.

Монтаж деревянных балок перекрытия

Технология устройства перекрытия по балкам предусматривает выполнение работ в несколько этапов:

1. Расчет сечения (диаметра) деревянной балки перекрытия с учетом требований СНиП 2.01.07-85 «Нагрузки и воздействия».

Расчетный показатель предельно допустимой нагрузки на 1.м.кв. составляет:

  • для подвального и междуэтажного перекрытия – не более 210 кг;
  • для чердачного – не более 105 кг.

Более детально сечение рассчитывается с учетом расстояния между балками (см. таблица сечения балок перекрытия).

Таблица сечения балок перекрытия

Рассчитывая длину балки важно помнить, что древесина склонна к пригибанию.

Расчет прогиба деревянной балки
  • для подвального и междуэтажного перекрытия минимальный прогиб не может превышать 1/300 ее длины. Т.е., балка длиной 3 000 мм. не может прогнуться более чем на 10 мм. в наиболее удаленном от опоры месте;
  • для чердачного – не более 1/200.

Устранить прогиб можно путем выгибания балки. Строительный подъем – так называется этот процесс – позволяет компенсировать деформации. Грубо говоря, балка должна быть слегка изогнутой внутрь, чтобы с учетом изгиба принять надлежащий вид.

При необходимости выполняется усиление балок из дерева.


2. Приобретение бруса, бревна или пиломатериала и обработка его антисептиком, противопожарным, противогрибковым раствором и биологической защитой.


3. Выбор вида крепления балки к стене.

Крепление деревянных балок перекрытия к несущей стене осуществляется двумя способами:

  • крепление в стене. Балка вмуровывается в несущую стену на глубину 150-200 мм.

Крепление деревянных балок перекрытия к несущей стене

При данном способе монтажа торец балки нужно спилить под углом 60°. Чтобы защитить торцы балки их нужно обвернуть в два-три слоя рубероида. При этом торец балки остается открытым, и он не должен упираться в стену. Наличие зазора в 20-25 мм. позволит обеспечить свободный воздухообмен. А получившаяся ниша (щель) заполняется минеральной ватой.

  • крепление подвесным методом. В этом случае балки фиксируются на стене посредством металлических накладок.

Крепление деревянных балок перекрытия подвесным методом

4. Укладка деревянных балок перекрытия

На этом этапе подготавливаются балки нужной длины. Длина зависит от способа монтажа. Если балка заводится в стену, то рассчитывается так: длина комнаты плюс 300-400 мм. для крепления в стене. Если крепится к стене, то длина балки равна длине комнаты.

Установка деревянных балок перекрытия начинается с крайних балок. Каждую балку проверяют строительным уровнем. После этого балки фиксируются в гнездах стены с использованием сухого щебня.

Далее устанавливаются промежуточные балки. Для этого целесообразно натянуть леску между крайними балками и по ней выставлять остальные. Расстояние между соседними балками должно быть одинаковым.

Когда балки установлены точно по уровню и проверена горизонталь их можно бетонировать в посадочных гнездах.

Заключение

Выполненное по такой технологии перекрытие деревянными балками будет надежно служить вам несколько десятилетий. Однако, чтобы продлить срок его службы, нужно обработать древесину и производить периодический осмотр для контроля их состояния. При наличии дефектов выполнить ремонт (частичная или полная замены поврежденных элементов).

Чертежи деревянных перекрытия между этажами. Балочные перекрытия: устройство, виды

Балочные перекрытия применяются в малоэтажном строительстве (в деревянных и каменных зданиях), при реконструкции зданий старой постройки путем замены деревянных балок на более долговечные металлические или железобетонные.

По материалу балки подразделяются на деревянные, железобетонные и металлические.

Перекрытия по железобетонным балкам. Перекрытия по железобетонным балкам состоят из балок, укладываемых на несущие стены с расстоянием в осях 600, 800, 1000 мм, межбалочного заполнения и пола (рис. 5.5).

Глубина опирания концов балок на стены или прогоны принимается не менее 150 мм. Концы балок на опорах заанкериваются, а зазоры между балкой и стенками гнезда на глубину 40-60 мм заделываются раствором. Межбалочное заполнение (рис. 5.6) состоит из наката, представляющего собой настил из легкобетонных плит и звукоизолирующего (теплоизолирующего) слоя. Швы между элементами наката и балками тщательно заполняются раствором или поверх наката укладывают пергамин. Звукоизоляция выполняется обычно из слоя шлака или песка толщиной не менее 60 мм. Снизу накат и балки затираются раствором. Такую конструкцию применяют при дощатых полах по лагам. При устройстве других видов полов, например цементных, требующих сплошной жест

Рис.5.5. Сборные железобетонные балки и детали их опирания:

а – план расположения балок перекрытия; б – общий вид балки; 1 – балка;

2 – стальной анкер; 3 – стальная структура; 4 – монтажная петля; 5 – заделка бетоном

кой подготовки, пространство между балками заполняется шлаком, по которому укладывается слой шлакобетона толщиной не менее 40 мм и пол (рис.5.6г). Более целесообразными в этих случаях являются накаты из двухпустотных легкобетонных камней — вкладышей, обладающие достаточными звукоизоляционными свойствами и требующие лишь тщательного заполнения швов раствором (рис. 5.6 д).

Перекрытия по металлическим балкам. В настоящее время металлические балки применяются лишь в исключительных случаях при ремонте и реконструкции зданий.

Стальные балки (обычно двутаврового профиля) располагаются на расстоянии 1-1,5 м друг от друга. Глубина опирания их концов на стены составляет 200-250 мм.


Рис.5.6. Конструкция балочного перекрытия из сборных

железобетонных элементов:

а – общий вид; б – легкобетонная плита; в – легкобетонный камень-вкладыш; г,д – варианты перекрытия с мине

Устройство перекрытия пола дома по деревянным балкам и лагам.

Устройство перекрытия пола дома по деревянным балкам и лагам чаще всего производят в частных и малоэтажных жилых домах. Они состоят из несущей деревянной балки или лаги пола, меж балочного, лагового заполнителя (тепло-звукоизоляция) и верхнего финишного чистового слоя пола. Нижняя часть меж балочного и меж лагового заполнения перекрытия пола дома называется накатом (черные полы), на который укладывается тепло-звукоизоляция.

Делая дом теплым, стараются обеспечить необходимую теплоизоляцию стен, насколько возможно улучшить теплоизоляционные свойства окон, используют современные материалы для снижения тепло потерь через чердачное перекрытие. Чтобы в помещении было комфортно, нужно правильно выполнить устройство перекрытия пола дома по деревянным балкам, лагам и настелить полы учитывая особенности их эксплуатации.

Перекрытия в доме нужны для того, чтобы разделить этажи дома, а также для отделения цокольного этажа и чердачного помещения.

Меж этажные перекрытия дома бывают балочными и без балочными. Изготавливают их из разных строительных материалов, как например дерева, железа и бетона.

Устройство перекрытия пола дома по деревянным балкам, лагам помогает решить такие проблемы:

1. Балки создают дополнительную жёсткость и прочность для перекрытия

2. Усиливают звукоизоляцию и теплоизоляцию

3. Приводит в норму показатели проницания пара и воздуха

Виды деревянных балок:

• Брусовые

Наиболее встречаемый материал для изготовления балок пола дома. Высота у них 14 – 24 см, а толщина 5 – 16 см.

• Из бревна

Самый дешёвый вариант. Бревно отлично справляется с дополнительной нагрузкой, но оно не гибкий материал. Для устройства перекрытий пола дома используют только те балки, которые сушились около года.

• Досочные, лаги.

Лаги экономят средства и расход материалов для укладки перекрытия пола дома. Обладют низкой пожаробезопасностью. Также лаги обладют низкой звукоизоляцией и малым сроком службы. Используют их в основном для чердачных помещений. Те, кто всё – таки выбирают именно лаги для устройства перекрытия пола дома, используют такой метод для их усиления: скрепляют по длине две доски вместе. Для скрепления используют саморезы. Такая конструкция хорошо справляется с нагрузками.

Выбор балок, лаг по сечению.

Сечение балок и лаг зависит от того, какая предполагается нагрузка на них. Нагрузка бывает постоянная и переменная. Постоянная нагрузка получается вследствие постоянной ходьбы и перетаскивания мебели. Переменная зависит от того, сколько в данный момент на ней находится людей и мебели.

Методы укладки перекрытия пола дома по деревянным балкам, лагам.

• Монтаж цельных балок из дерева

• Монтаж лагами, можно срощенными (усиленными)

• Короткие прогоны

Положительные стороны устройства перекрытия пола дома по деревянным балкам, лагам.

• Быстрота монтажа

• Вероятность применения изоляции

• Небольшая цена

• Простота обращения с ними. Можно самостоятельно всё сделать.

• Небольшая масса

Отрицательные стороны деревянных балок и лаг.

• Неустойчивость

• Необходимость в защитной обработке дерева

• Небольшая длина (не более 6 м)

Меньшей теплопроводностью обладают полы настилаемые по балкам, лагам с черновыми полами, но обходятся они немного дороже и установка их, как и ремонт, немного сложнее.

Выбор  деревянных брусьев для балок и лаг перекрытия пола дома

При выборе брусьев балок для устройства пола дома, отдавать предпочтение следует сечению, имеющую большую высоту по сравнению с шириной.

Тщательно выбирайте брусья (бревна) для балок, проследите за тем, чтобы они не были заражены грибком, были прямыми, не сучковатые, не сбежистые. Как правильно выбирать пиломатериал, вы можете прочитать в статье Определяем качество пиломатериалов.

Технология устройства перекрытия пола дома по деревянным балкам, лагам.

Деревянные балки и лаги перекрытия пола дома первого этажа в бревенчатых или брусовых домах укладываются на кирпичные столбы толщиной в 1-1,5 кирпича (под них желательно выкопать небольшие ямы под ширину столбов и залить бетоном на 15-20 см.) на расстоянии 70-80 см. друг от друга , на цоколь здания и врубаются между первым и вторым венцом.

Для предохранения балок и лаг перекрытия от загнивания их укладывают на столбы с прокладкой толя в два слоя с обработанным обрезком доски.

Если дом бревенчатый или брусовый и стоит на столбчатом фундаменте, то балки перекрытия пола дома должны поддерживаться не менее чем двумя венцами. При ленточном фундаменте балки можно врубать в нижний венец.

При строительстве кирпичных домов концы балок и лаг перекрытия закладываются в стены на 25-27 см.

Концы балок и лаг нужно обертывать толстой пленкой или толем чтобы предохранить их от сырости и при укладке следить за тем, чтобы их торцы не соприкасались с кирпичной кладкой стен, т. е. оставался зазор 2-3 см. Осмаливать или обертывать торцы балок и лаг не нужно, так как это способствует их загниванию.

Таблица определения сечения балок для пола.

Устройство деревянных балок и лаг перекрытия пола дома.

Монтаж перекрытия из деревянных балок пола дома состоит из следующих этапов:

1. В первую очередь необходимо рассчитать сечение балки

2. Закупка материала

3. Обработка материалов защитными средствами

4. Выбирают наиболее подходящие средства креплений

5. Монтаж балок и лаг

Заранее заготавливают балки и лаги определённого размера. Укладывать их начинают с самых крайних. Затем крайние балки проверяются с помощью уровня. После между ними по краям протягивают верёвки и по ним, так же при помощи уровня проверяют горизонтальность, чтобы одна балка или лага не лежала выше другой во избежания уклона будущих полов. Далее монтируются балки перекрытия пола дома в промежутках определяя высоту их укладки при помощи тех же натянутых веревок. Расстояние между балками, лагами пола дома не должно быть разным.

Располагать деревянные балки, лаги перекрытия пола дома нужно на расстоянии 50-100 см. При устройстве перекрытия деревянных полов балки и лаги большего сечения располагаются на большем расстоянии друг от друга, а меньшего соответственно на меньшем.

После того, как все балки или лаги перекрытия пола дома проверят по уровню и по ровности расположения, можно приступить к устройству черных полов и настилу досок.

Смотрите видео: Делаю столбики для балок пола

Источник-Построй дом сам.

Лучшая цена балок перекрытия — Выгодные предложения на балки перекрытия от глобальных продавцов балок перекрытия

Отличные новости !!! Вы попали в нужное место для балок перекрытия. К настоящему времени вы уже знаете, что что бы вы ни искали, вы обязательно найдете это на AliExpress. У нас буквально тысячи отличных продуктов во всех товарных категориях. Ищете ли вы товары высокого класса или дешевые и недорогие оптовые закупки, мы гарантируем, что он есть на AliExpress.

Вы найдете официальные магазины торговых марок наряду с небольшими независимыми продавцами со скидками, каждый из которых предлагает быструю доставку и надежные, а также удобные и безопасные способы оплаты, независимо от того, сколько вы решите потратить.

AliExpress никогда не уступит по выбору, качеству и цене.Каждый день вы будете находить новые онлайн-предложения, скидки в магазинах и возможность сэкономить еще больше, собирая купоны. Но вам, возможно, придется действовать быстро, так как балки на верхнем этаже в кратчайшие сроки станут одним из самых популярных бестселлеров. Подумайте, как вам будут завидовать друзья, когда вы скажете им, что приобрели балки перекрытия на AliExpress. Благодаря самым низким ценам в Интернете, дешевым тарифам на доставку и возможности получения на месте вы можете еще больше сэкономить.

Если вы все еще не уверены в балках перекрытия и думаете о выборе аналогичного товара, AliExpress — отличное место для сравнения цен и продавцов.Мы поможем вам разобраться, стоит ли доплачивать за высококачественную версию или вы получаете столь же выгодную сделку, приобретая более дешевую вещь. А если вы просто хотите побаловать себя и потратиться на самую дорогую версию, AliExpress всегда позаботится о том, чтобы вы могли получить лучшую цену за свои деньги, даже сообщая вам, когда вам будет лучше дождаться начала рекламной акции. и ожидаемая экономия.AliExpress гордится тем, что у вас всегда есть осознанный выбор при покупке в одном из сотен магазинов и продавцов на нашей платформе.Реальные покупатели оценивают качество обслуживания, цену и качество каждого магазина и продавца. Кроме того, вы можете узнать рейтинги магазина или отдельных продавцов, а также сравнить цены, доставку и скидки на один и тот же продукт, прочитав комментарии и отзывы, оставленные пользователями. Каждая покупка имеет звездный рейтинг и часто имеет комментарии, оставленные предыдущими клиентами, описывающими их опыт транзакций, поэтому вы можете покупать с уверенностью каждый раз. Короче говоря, вам не нужно верить нам на слово — просто слушайте миллионы наших довольных клиентов.

А если вы новичок на AliExpress, мы откроем вам секрет. Непосредственно перед тем, как вы нажмете «купить сейчас» в процессе транзакции, найдите время, чтобы проверить купоны — и вы сэкономите еще больше. Вы можете найти купоны магазина, купоны AliExpress или собирать купоны каждый день, играя в игры в приложении AliExpress. Вместе с бесплатной доставкой, которую предлагают большинство продавцов на нашем сайте, вы сможете приобрести балки перекрытия по самой выгодной цене.

У нас всегда есть новейшие технологии, новейшие тенденции и самые обсуждаемые лейблы. На AliExpress отличное качество, цена и сервис всегда в стандартной комплектации. Начните самый лучший шоппинг прямо здесь.

Лучшая цена на напольный светильник — Выгодные предложения на напольный светильник от мировых продавцов напольных светильников

Отличные новости !!! Вы попали в нужное место для напольного света.К настоящему времени вы уже знаете, что что бы вы ни искали, вы обязательно найдете это на AliExpress. У нас буквально тысячи отличных продуктов во всех товарных категориях. Ищете ли вы товары высокого класса или дешевые и недорогие оптовые закупки, мы гарантируем, что он есть на AliExpress.

Вы найдете официальные магазины торговых марок наряду с небольшими независимыми продавцами со скидками, каждый из которых предлагает быструю доставку и надежные, а также удобные и безопасные способы оплаты, независимо от того, сколько вы решите потратить.

AliExpress никогда не уступит по выбору, качеству и цене. Каждый день вы будете находить новые онлайн-предложения, скидки в магазинах и возможность сэкономить еще больше, собирая купоны. Но вам, возможно, придется действовать быстро, так как этот луч света на верхнем этаже в кратчайшие сроки станет одним из самых популярных бестселлеров. Подумайте, как вам будут завидовать друзья, когда вы скажете им, что купили напольный светильник на AliExpress.Благодаря самым низким ценам в Интернете, дешевым тарифам на доставку и возможности получения на месте вы можете еще больше сэкономить.

Если вы все еще не уверены в напольном свете и думаете о выборе аналогичного товара, AliExpress — отличное место для сравнения цен и продавцов. Мы поможем вам разобраться, стоит ли доплачивать за высококачественную версию или вы получаете столь же выгодную сделку, приобретая более дешевую вещь.А если вы просто хотите побаловать себя и потратиться на самую дорогую версию, AliExpress всегда позаботится о том, чтобы вы могли получить лучшую цену за свои деньги, даже сообщая вам, когда вам будет лучше дождаться начала рекламной акции. и ожидаемая экономия.AliExpress гордится тем, что у вас всегда есть осознанный выбор при покупке в одном из сотен магазинов и продавцов на нашей платформе. Реальные покупатели оценивают качество обслуживания, цену и качество каждого магазина и продавца.Кроме того, вы можете узнать рейтинги магазина или отдельных продавцов, а также сравнить цены, доставку и скидки на один и тот же продукт, прочитав комментарии и отзывы, оставленные пользователями. Каждая покупка имеет звездный рейтинг и часто имеет комментарии, оставленные предыдущими клиентами, описывающими их опыт транзакций, поэтому вы можете покупать с уверенностью каждый раз. Короче говоря, вам не нужно верить нам на слово — просто слушайте миллионы наших довольных клиентов.

А если вы новичок на AliExpress, мы откроем вам секрет.Непосредственно перед тем, как вы нажмете «купить сейчас» в процессе транзакции, найдите время, чтобы проверить купоны — и вы сэкономите еще больше. Вы можете найти купоны магазина, купоны AliExpress или собирать купоны каждый день, играя в игры в приложении AliExpress. Вместе с бесплатной доставкой, которую предлагают большинство продавцов на нашем сайте, вы сможете приобрести напольный светильник по самой выгодной цене.

У нас всегда есть новейшие технологии, новейшие тенденции и самые обсуждаемые лейблы.На AliExpress отличное качество, цена и сервис всегда в стандартной комплектации. Начните самый лучший шоппинг прямо здесь.

перевод балки перекрытия французский | Англо-французский словарь

этаж

[+ комната] соль м
→ Покрасили пол в белый цвет.
плиточный пол un sol carrelé
на полу par terre
→ Джек сидит на полу
берет слово [танцор] Aller sur la piste de danse
упасть с пола [цены, распродажа] chuter
для протирки пола sb * réduire qn en miettes
→ Все ожидали, что Springboks протирают пол средством Borderers

(= этаж) этаж м
→ Находится на пятом этаже больницы.
→ Они занимали первые два этажа башни.
на этом этаже à cet étage
на третьем этаже au troisième étage

[+ море, долина] фонд м
→ Эти рыбы часами кормятся на дне океана.
→ … двухчасовой подъем со дна долины

(инжир) (при встрече) пол (= люди) l’assemblée f , les members mpl de l’assemblée
, чтобы получить слово [докладчик] Avoir la parole
взять слово [спикер] prendre la parole
→ Министры выступили с осуждением решения о приостановлении действия конституционного правила

ВТ (= сбить с ног) terrasser
→ Он был дважды сбит с ног во втором раунде.
→ Полицейский настил его снастью для регби

(= baffle) désorienter
должен быть затоплен sth être désorienté (e) par qch
→ Он был потрясен объявлением.

танцпол
n piste f de danse
→ Они были на танцполе.

завод
n
завод (= рабочие) les ouvriers mpl (= мастерская) l’usine f
в цехе dans les ateliers
→ Он проработал в цехе 16 лет.

первый этаж
n

(британский) (= этаж над цокольным этажом) premier étage m
на первом этаже au premier étage, au premier
→ Квартира с балконом находится на втором этаже, так что не беспокойтесь о безопасности.

(США) (= цокольный этаж) rez-de-chaussée m
на первом этаже au rez-de-chaussée

первый этаж
модиф

(британский, этаж выше первого)
[квартира, гостиная, ресторан, балкон] au premier étage

(США) (= цокольный этаж)
[квартира] au rez-de-chaussée
→ когда он ворвался в ее квартиру на первом этаже в 4:15

площадь
n [+ квартира, офисы] площадь f au sol

напольное покрытие
n ремонт м de sol

напольная подушка
n coussin m de sol, gros coussin m
→ Помещение было покрыто напольными подушками.

вольные упражнения
n

(в классе аэробики) упражнение mpl au sol
→ Возьмите себе коврик, и мы сделаем несколько вольных упражнений.

(по гимнастике) упражнение mpl au sol
→ Американская гимнастка получила высшую оценку в вольных упражнениях.

Торшер
n (US) lampadaire m

план этажа
n план м de nive

hyJOIST® I-Beam | LVL Балки перекрытия, стропила

Ассортимент hyJOIST ® состоит из двутавровых балок, изготовленных в Новой Зеландии, которые являются экономичным * решением для перекрытий, стропил и прогонов как в жилом, так и в коммерческом строительстве.Состоящий из структурных фланцев LVL со структурной фанерной стенкой, hyJOIST легок и прост в установке. (* При условии соблюдения конструктивных требований)

Характеристики и преимущества

  • hyJOIST изготовлен из экологически чистой сосны Новой Зеландии
  • Состоящий из конструкционных фланцев LVL и структурной фанерной перемычки, все облицовочные материалы скреплены между собой с использованием соединения типа «A» (морское), известного своей долговечностью в конструкционных приложениях
  • Доступен с 10 размерами секций и 3 различными ширинами фланца.Позволяет разработчикам оптимизировать характеристики перекрытия по глубине, размаху, нагрузке и стоимости
  • Обеспечивает большую гибкость конструкции для экономичной планировки пола
  • Доступен в диапазоне длины до 13,2 м
  • Легкий вес: HJ240 45 и HJ300 45 hyJOIST составляют примерно 60-70% веса эквивалента секции
  • SG8.
  • Более простой монтаж услуг на площади
  • Прямые, однородные и стабильные по форме
  • Легко доступны без обработки или h2.2, обработанные с помощью клеевого шва и поверхностной обработки распылением согласно требованиям NZS 3640
  • h4.1 LOSP доступен на заказ при соблюдении минимальных объемов и сроков поставки. Свяжитесь с нами для получения дополнительной информации.
  • Строгий контроль качества — сертифицирован EWPAA
  • Доступен FSC ® CoC Certified по запросу (номер сертификата: SCS-COC-001319)
  • Жилые пролеты Доступны таблицы и руководство по установке — см. Брошюры ниже
  • При поддержке технической поддержки и программного обеспечения Futurebuild LVL

Соответствие

Фланцы hyJOIST LVL производятся в соответствии со стандартом AS / NZS 4357 «Структурная клееная фанера», в то время как изготовленные балки hyJOIST отбираются случайным образом и проверяются на соответствие опубликованным характеристикам.hyJOIST — это продукт, сертифицированный Австралийской ассоциацией производителей древесных материалов (EWPAA), которая имеет сертификат JAS-ANZ.

Futurebuild LVL занимается производством инновационных инженерных строительных изделий. Для обеспечения качества продукция hyJOIST производится с использованием процессов независимого аудита и сертификации продукции.

Все компоненты hyJOIST производятся с использованием связки типа «A» (морской) с выбросами менее 0,5 мг / л формальдегида (эквивалент E0) из конечного продукта

Необработанный (UT) продукт может иногда содержать некоторую обработку клеевым слоем .

Диапазон

Для обеспечения точной спецификации и поставки, hyJOIST должен быть отмечен на планах как HJDepth Flange Bredth hyJOIST, например HJ200 45 hyJOIST

  • Доступен с шагом 600 мм от 2,4 до 13,2 м
  • Также доступен ряд подвесов для лицевой, частичной глубины и верхнего крепления для балок, которые подходят для серии hyJOIST
  • Свяжитесь с Futurebuild LVL для получения дополнительной информации

Программное обеспечение

Фото галерея

Балочный и блочный настил — Скачать PDF бесплатно

1 Балка и блочные перекрытия

2 Балки и блочные перекрытия Балка и блочные перекрытия Обзор системы 4 Преимущества 5 Руководство по установке 6 Детали конструкции 7 Таблицы диапазонов нагрузок 8-9 Общенациональное обслуживание В качестве части широкого диапазона сборных конструкций Forterra предоставляет балки и блочные полы, сочетающие традиционные методы строительства с современными материалами.Это обеспечивает эффективные решения для нижних и верхних этажей как жилых, так и коммерческих зданий. Пустотелый профиль Omnia Балка и лестница из блоков Jetfloor Коробчатые водопропускные трубы 2

3 Независимо от области применения, Forterra может предоставить идеальное решение для напольных покрытий со всеми продуктами, подкрепленными всесторонним дизайном и технической поддержкой. Балка и блок Традиционное решение для подвесных полов, система состоит из перевернутых Т-образных балок, заполненных термалитом или агрегатными бетонными блоками.3

4 Beam & Block ОБЗОР СИСТЕМЫ Экономичные полы для первого и верхнего этажей Beam and Block — традиционное решение для экономичных подвесных полов. Подходит для использования на нижних и верхних этажах всех видов строительства, от жилых до коммерческих. Система быстра, проста и экономична в установке и предлагает множество преимуществ, включая улучшенные акустические характеристики и огнестойкость. Особенно подходит для промежуточных этажей домов, где шумоподавление, огнестойкость и тепловая масса являются одними из ключевых преимуществ балок и блоков перед альтернативными системами.4

5 Преимущества балок и блоков Гибкость Доступны различные типы балок, обеспечивающие решения для всех уровней и всех типов зданий Идеально подходят для сложных заброшенных участков Простота строительства Быстрая установка с помощью неквалифицированного персонала Рабочая платформа для раннего доступа для продолжения торговли Надежность и долговечность Не подвержен воздействию влаги, гнили или паразитов. Может быть установлен в ненастную погоду. Высокие характеристики. Предварительно напряженные балки простираются дальше, чем древесина, что снижает затраты на фундамент. масса помогает снизить углеродный след в течение всего срока службы здания. Гарантия качества обслуживания. Доступно по всей стране либо только поставка, либо поставка и ремонт. Соответствует всем соответствующим стандартам и изготовлено в соответствии с ISO 9001 и блоками. воздухобетон (термалит) или заполнитель.Тот факт, что система не подвержена воздействию влаги, гнили или паразитов, делает ее идеальным выбором для первых этажей жилых и коммерческих зданий, а присущие ей огнестойкость и звукоизоляционные свойства делают ее идеальным решением для верхних этажей, особенно в жилых домах. . Поскольку завершенная система может действовать как очень эффективный накопитель тепла, поглощая и сохраняя тепло в жаркие периоды, а затем выделяя тепло при понижении температуры, она может эффективно способствовать сокращению углеродного следа дома и повышению его долгосрочной устойчивости.Aggregate Block 5

6 Beam & Block РУКОВОДСТВО ПО УСТАНОВКЕ Экономичный пол для первого и верхнего этажей Предварительно напряженная балка глубиной 225 мм / мм 2 Заполнение из строительных блоков глубиной 100 мм 3 Раздельный блок 4 Гидроизоляционный слой 5 Вентилятор Void и воздушный кирпич 6 Отделка, нанесенная по спецификации архитектора для сухой отделки может потребоваться выравнивающая стяжка) 6

7 Все системы полов Forterra сопровождаются подробными схемами расположения, техническими характеристиками и соответствующими деталями, применимыми к каждому применению.Предварительно напряженные балки, используемые в системе, производятся из стандартных профилей с номинальной глубиной 150 мм и 225 мм. Балки размещаются в разных центрах в зависимости от пролета и приложенной нагрузки (см. Диаграмму диапазона нагрузки). Балки располагаются в соответствии с чертежами компоновки перпендикулярно концевым опорам с номинальной опорой 100 мм на каждый конец при опоре на кирпич или блок. При опоре на стальные конструкции требуется подшипник минимум 75 мм. Балки могут располагаться в шахматном порядке на внутренних стенах, и для поддержки перегородок может потребоваться несколько балок.Для использования с системой доступен широкий спектр заполняющих блоков, в том числе Floorblock от Thermalite. Forterra также предлагает на выбор блоки заполнителя средней и высокой плотности. При необходимости блоки следует разрезать с помощью подходящих механических средств, чтобы оставить чистую, вертикальную поверхность с квадратными краями. После того, как все блоки будут размещены на своих местах, пол заливается цементно-песчаной смесью 4: 1, которую наносят щеткой в ​​направлении балок, а затем под прямым углом, чтобы обеспечить полное заполнение всех швов.7

8 Балки и блоки ТАБЛИЦЫ НАГРУЗКИ Предварительно напряженные балки Детали балки 77 Базовая ширина балки (мм) Высота (мм) Вес (кн / м) Вес (кг / м) BT RD T BT02 RD09 T008 Приведенные ниже таблицы диапазонов нагрузок приведены только для справки , дополнительные консультации доступны по запросу. Таблица диапазонов нагрузки (глубина 150 мм) 525 Напольный корпус Собственная масса пола * кн / м 2 Отделка = 1,5 кн / м 2 Отделка = 2,0 кн / м 2 Накладываемые нагрузки в кн / м 2 Накладываемые нагрузки в кн / м BT02 8

9 Таблица диапазонов нагрузок (глубина 150 мм) Отделка = 1.5 кН / м 2 Отделка = 2,0 кн / м 2 Накладываемые нагрузки в кн / м 2 Накладываемые нагрузки в кн / м Собственный вес пола корпуса * кн / м RDJ RD RDJ RD RDJ RD09 * Собственный вес пола включает в себя вес балки и бетонные блоки. Таблица диапазонов нагрузки (глубина 225 мм) 535 Напольный корпус Собственная масса пола * кн / м 2 Отделка = 1,5 кн / м 2 Отделка = 2,9 кн / м 2 Накладываемые нагрузки в кн / м 2 Накладываемые нагрузки в кн / м TJ T TJ T TJ T008 * Собственный вес пола включает вес балок и бетонных блоков.9

10 ОБСЛУЖИВАНИЕ по всей стране Подразделение полов и сборных железобетонных изделий Forterra в настоящее время работает на шести специализированных заводах, расположенных по всей Великобритании. Три из этих Ховерингем (около Ноттингема), Ипсвич и Титерингтон (недалеко от коридора M4) напрямую участвуют в производстве и поставке компонентов для балочных и блочных полов, что позволяет нам предоставлять быстрое и эффективное обслуживание объектов по всей стране. Приверженность к устойчивому развитию Forterra стремится быть лидером на рынке экологически чистых продуктов и услуг.Наша цель — предоставлять инновационные продукты с лучшими в своем классе показателями устойчивого развития. Стандарты Все продукты производятся в соответствии с соответствующими стандартами Британской / Европейской / Торговой ассоциации. Как часть Forterra, все участки производства полов и сборных железобетонных изделий сертифицированы по стандарту BSEN ISO. На всех производственных объектах мы используем системы экологического менеджмента в соответствии с методологией, изложенной в BSEN ISO. Прочие сборные железобетонные изделия. Полы из пустотелых и твердых композитов. пол Omnia bridgedeck Cobiaxdeck (легкий вес, длинные пролеты, плиты перекрытия) Водопроводные трубы Индивидуальные решения Для решений по перекрытию балок и блоков свяжитесь с нами по адресу: Forterra Hoveringham Nottingham NG14 7JX Вопросы по жилым помещениям на первом этаже: Другие запросы: Forterra Ipswich Works Sproughton Road Ipswich Suffolk IP1 5AN Все запросы:

11 11

12 5 Grange Park Court Roman Way Northampton NN4 5EA forterra.co.uk Подразделение полов и сборных железобетонных изделий: Тел .: Следуйте за нами

Главная | Толстые и тонкие балки и полы tntbeams.com

Лучшее решение для ваших качественных столярных изделий!

В течение многих лет компания Thick ‘n’ Thin Beams & Flooring была ведущим поставщиком качественных пиломатериалов и фрезерованной продукции в Северном Айдахо, Вашингтоне и Монтане. Если для вашего проекта требуется натуральная древесина премиум-класса, вы можете рассчитывать на лучи TNT Beams для производства высококачественных деревянных изделий для ваших жилых и коммерческих зданий.

Thick ‘n’ Thin здесь, чтобы служить вам.

Thick ‘n’ Thin Beams & Flooring (TNT Beams) — это экологически чистый, семейный лесопильный завод, расположенный в Северном Айдахо. Мы специализируемся на изделиях из дерева, включая балки, деревянные полы, сайдинг, молдинг и многое другое! Строители жилых и коммерческих зданий обнаружат, что наша продукция изготовлена ​​из тщательно отобранных высококачественных местных деревьев, в том числе выращенной сосны, пихты, лиственницы, березы, кедра и другой белой древесины, такой как ель Энгельмана, белая сосна, сосна Лоджполе и альпийская ель .Кроме того, имеющаяся у нас сосна Пондероза прекрасно «вороненая» с крупными сучками и является одной из самых красивых пород древесины, с которой мы работаем. Толстые и тонкие балки и полы также доступны для фрезерования древесины на заказ.

Позвоните сегодня, чтобы получить бесплатную цену без обязательств

(208) 267-1330

Строители, домовладельцы, архитекторы и дизайнеры интерьеров понимают ценность, которую богатая древесина и теплая древесина добавляют к любому проекту. Долговечность и долговечность древесины подтверждены историей, и ее легко интегрировать в любой строительный проект.

TNT Beams находится в идеальном географическом месте для удовлетворения потребностей наших местных и национальных клиентов. Небольшой городок Боннерс-Ферри, штат Айдахо, расположен недалеко от основных транспортных систем, в том числе железных дорог и автомагистралей между штатами.

Индивидуальные заказы приветствуются в TNT Beams. Ищете ли вы балки нестандартного размера, полы, сайдинг, молдинги или специальные детали для мантий, арок, столов, столешниц и т. Д., Толстые и тонкие балки и полы могут удовлетворить ваши конкретные потребности.Наша гибкость и процесс проектирования позволяют нам быстро выполнять вашу индивидуальную работу. Имея много бревен во дворе, мы сможем быстро приступить к работе, как только будет получен ваш заказ.

Позвольте нам помочь вам воплотить в жизнь ваше видение сегодня с помощью древесины лучшего качества на севере Айдахо!

.

LEAVE A REPLY

Ваш адрес email не будет опубликован. Обязательные поля помечены *
