Перекрытие железобетонное монолитное: Монолитное железобетонное перекрытие для загородного дома

Монолитное перекрытие своими руками | Строительный портал

0 votes

+

Голос за!

—

Голос против!

В домах из кирпича, бетона или бетонных блоков перекрытия обычно выполняются из железобетона. Они обеспечивают исключительную прочность и сейсмоустойчивость строения, а также весьма долговечны и не горят, что немаловажно. Существует несколько способов обустройства железобетонных перекрытий. Самый распространенный и универсальный – укладка плит перекрытия заводского изготовления. Такие плиты заказываются на заводах ЖБИ, а затем монтируются с помощью крана и бригады рабочих. В тех же случаях, когда использование подъемного крана на стройплощадке затруднено, или, когда дом имеет нестандартную планировку и сложно выполнить раскладку готовых плит, обустраивается монолитная плита перекрытия. На самом деле заливать монолитную плиту можно не только тогда, когда для этого есть показания, но и просто потому, что Вы считаете это более целесообразным.

1. Монолитная плита перекрытия своими руками
   • Технология монтажа плит перекрытия монолитных
   • Установка опалубки для монолитной плиты перекрытия
   • Армирование монолитной плиты перекрытия
   • Заливка бетоном
2. Как правильно укладывать плиты перекрытия
   • Правила укладки плит перекрытия
   • Технология укладки плит перекрытия
   • Подготовительные работы перед тем, как положить плиты перекрытия
   • Монтаж пустотных плит перекрытия с помощью крана
   • Анкеровка плит перекрытия
   • Заделка швов между плитами перекрытия
   • Заделка пустот в торцах плит перекрытия
3. Укладка плит перекрытия: видео-пример

Монолитная плита перекрытия своими руками

Монолитное перекрытие имеет ряд преимуществ по сравнению с перекрытием из готовых железобетонных плит. Во-первых, конструкция получается прочной и монолитной без единого шва, что обеспечивает равномерную нагрузку на стены и фундамент. Во-вторых, монолитная заливка позволяет сделать планировку в доме более свободной, так как может опираться на колонны. Также планировка может подразумевать сколько угодно углов и закоулков, на которые сложно было бы подобрать плиты перекрытия стандартных размеров. В-третьих, можно безопасно оборудовать балкон без дополнительной плиты опирания, так как конструкция монолитна.

Обустроить монолитную плиту перекрытия можно самостоятельно, для этого не нужен подъемный кран или большая бригада рабочих. Главное – соблюдать технологию и не экономить на материалах.

Технология монтажа плит перекрытия монолитных

Как и все, что касается строительства, монолитное перекрытие начинается с проекта. Желательно заказать расчет монолитной плиты перекрытия в проектном бюро и не экономить на этом. Обычно он включает в себя расчет поперечного сечения плиты на действие изгибающего момента при максимальной нагрузке.

Материалы для изготовления монолитной плиты перекрытия:

• Опалубка.
• Опоры для поддержания опалубки из расчета 1 опора на 1 м2.
• Стальная арматура диаметром 10 мм или 12 мм.
• Бетон марки М 350 или отдельно цемент, песок и щебень.
• Гибочное приспособление для арматуры.
• Пластиковые подставочки под арматуру (фиксаторы).

Технология заливки монолитной плиты перекрытия включает в себя такие этапы:

1. Расчет плиты перекрытия, если пролет составляет больше 7 м, или проект подразумевает опирание плиты на колонну/колонны.
2. Установка опалубки типа «палуба».
3. Армирование плиты стальными прутами.
4. Заливка бетоном.
5. Уплотнение бетона.

Итак, после того как стены выгнаны на необходимую высоту, и их уровень выровнен практически идеально, можно приступать к обустройству монолитной плиты перекрытия.

Установка опалубки для монолитной плиты перекрытия

Устройство монолитной плиты перекрытия предполагает, что бетон  будет заливаться в горизонтальную опалубку. Иногда горизонтальную опалубку еще называют «палуба». Существует несколько вариантов ее обустройства. Первый – аренда готовой съемной опалубки из металла или пластика. Второй – изготовлении опалубки на месте с использованием деревянных досок или листов влагостойкой фанеры. Конечно, первый вариант проще и предпочтительней. Во-первых, опалубка сборно-разборная. Во-вторых, с ней предлагаются телескопические опоры, которые нужны для поддержки опалубки на одном уровне.

Если же Вы предпочитаете изготовить опалубку самостоятельно, то учтите, что толщина фанерных листов должна быть 20 мм, а толщина обрезных досок 25 – 35 мм. Если сбивать щиты из обрезных досок, то их нужно плотно подгонять друг к другу. Если между досками видны щели, то поверхность опалубки следует застелить гидроизоляционной пленкой.

Установка опалубки выполняется таким образом:

• Устанавливаются вертикальные стойки-опоры. Это могут быть телескопические металлические стойки, высоту которых можно регулировать. Но также можно использовать деревянные бревна диаметром 8 – 15 см. Шаг между стойками должен быть 1 м. Ближайшие к стене стойки должны располагаться на удалении минимум 20 см от стены.
• Сверху на стойки укладываются ригели (продольный брус, который будет удерживать опалубку, двутавровая балка, швеллер).
• На ригели укладывается горизонтальная опалубка. Если используется не готовая опалубка, а самодельная, то сверху продольных брусьев укладываются поперечные балки, на которые сверху кладут листы влагостойкой фанеры. Размеры горизонтальной опалубки должны быть подогнаны идеально, чтобы ее края упирались в стену, не оставляя щелей.
• Регулируется высота опор-стоек таким образом, чтобы верхний край горизонтальной опалубки совпадал с верхним краем кладки стены.
• Устанавливаются вертикальные элементы опалубки. С учетом того, что у монолитной плиты перекрытия размеры должны быть такими, чтобы ее края заходили на стены на 150 мм, необходимо выполнить вертикальное ограждение именно на таком расстоянии от внутреннего края стены.
• В последний раз проверяется горизонтальность и ровное расположение опалубки с помощью нивелира.

Иногда для удобства дальнейших работ поверхность опалубки застилают гидроизоляционной пленкой или, если она выполнена из металла, смазывают машинным маслом. В таком случае опалубка легко снимется, а поверхность бетонной плиты будет идеально ровной. Использование телескопических стоек для опалубки предпочтительнее деревянных опор, так как они надежны, каждая из них выдерживает вес до 2 тонн, на их поверхности не образуются микротрещины, как это может случиться с деревянным бревном или брусом.

Армирование монолитной плиты перекрытия

После обустройства опалубки в нее устанавливается арматурный каркас из двух сеток. Для изготовления арматурного каркаса используется стальная арматура А-500С диаметром 10 – 12 мм. Из этих прутов связывается сетка с размером ячейки 200 мм. Для соединения продольных и поперечных прутов используется вязальная проволока 1,2 – 1,5 мм. Чаще всего длины одного арматурного прута недостаточно, чтобы покрыть весь пролет, поэтому пруты придется соединять между собой вдоль. Чтобы конструкция получилась прочной, пруты должны соединяться с нахлестом в 40 см.

Арматурная сетка должна заходить на стены минимум на 150 мм, если стены из кирпича, и на 250 мм, если стены из газобетона. Торцы стержней не должны доходить до вертикальной опалубки по периметру на 25 мм.

Усиление монолитной плиты перекрытия производится  с помощью двух арматурных сеток. Одна из них – нижняя – должна располагаться на высоте 20 – 25 мм от нижнего края плиты. Вторая – верхняя – должна располагаться на 20 – 25 мм ниже верхнего края плиты.

Чтобы нижняя сетка располагалась на нужном удалении, под нее подкладываются специальные пластмассовые фиксаторы. Устанавливаются они с шагом 1 – 1,2 м в местах пересечения прутов.

Толщина монолитной плиты перекрытия берется из расчета 1:30, где 1 – толщина плиты, а 30 – длина пролета. Например, если пролет составляет 6 м, то толщина плиты будет 200 мм. Учитывая, что сетки должны располагаться на удалении от краев плиты, то расстояние между сетками должно быть 120 – 125 мм (от толщины плиты 200 мм отнимаем два зазора по 20 мм и отнимаем 4 толщины арматурных прутов).

Чтобы развести сетки на определенное расстояние друг от друга, из арматурного прута 10 мм с помощью специального гибочного инструмента изготавливаются специальные фиксаторы – подставки, как на фото. Верхние и нижние полки фиксатора равны 350 мм. Вертикальный размер фиксатора равен 120 мм. Шаг установки вертикальных фиксаторов 1 м, ряды должны располагаться в шахматном порядке.

Следующий шаг – торцевой фиксатор. Он устанавливается с шагом 400 мм в торцах арматурного каркаса. Служит для усиления опирания плиты на стену.

Еще один важный элемент – соединитель верхней и нижней сеток. Как он выглядит, вы можете увидеть на фото. Необходим он для того, чтобы разнесенные сетки воспринимали нагрузку, как одно целое. Шаг установки данного соединителя – 400 мм, а в зоне опирания на стену, в пределах 700 мм от нее, с шагом в 200 мм.

Заливка бетоном

Бетон лучше заказывать непосредственно на заводе. Это значительно облегчает задачу. К тому же, заливка раствора с миксера равномерным слоем обеспечит исключительную прочность плиты. Чего не скажешь о плите, которую заливали вручную с перерывами на приготовление новой порции раствора. Так что заливать бетон лучше сразу слоем в 200 мм, без перерывов. Перед заливкой бетона в опалубку необходимо установить каркас или короба для технологических отверстий, например, дымохода или вентиляционного канала. После заливки его необходимо провибрировать глубинным вибратором. После чего оставить сохнуть и набирать прочность на 28 дней. Первую неделю поверхность необходимо смачивать водой, только увлажнять, а не заливать водой. Спустя месяц опалубку можно снимать. Монолитная плита перекрытия готова. На монтаж плит перекрытия цена включает в себя стоимость арматуры, бетона, аренду опалубки и заказ машины миксера, а также бетононасоса. По факту выходит примерно 50 – 55 у.е. за м2 перекрытия. Как происходит заливка плиты перекрытия бетоном, можно посмотреть в демонстрирующем монтаж плит перекрытия видео.

Как правильно укладывать плиты перекрытия

Использование монолитных железобетонных плит перекрытия заводского изготовления считается более традиционным. Большей популярностью пользуются плиты ПК – плиты с круглыми пустотами. Вес таких плит начинается с 1,5 т, поэтому укладка плит перекрытия своими руками невозможна. Требуется подъемный кран. Несмотря на кажущуюся простоту задачи, существует ряд нюансов и правил, которые необходимо соблюдать при работе с плитами перекрытий.

Правила укладки плит перекрытия

Плита перекрытия заводского изготовления уже армирована на заводе и не требует дополнительного усиления или обустройства опалубки. Их просто укладывают в пролет с опиранием на стены, следуя некоторым правилам:

• Пролет не должен быть больше 9 м. Именно такой длины плиты самые большие.
• Разгрузка и подъем плит осуществляется с помощью спецтехники, предусмотренной проектом. Для этого в плитах есть монтажные петли, за которые зацепляют монтажные стропы.
• Перед тем как класть плиты перекрытия, поверхность стен, на которую они будут укладываться, должна быть выровнена. Не допускается больших перепадов высот и перекосов.
• Плиты должны опираться на стены на 90 – 150 мм.
• Нельзя укладывать плиты насухо, все щели и технологические швы должны быть заделаны раствором.
• Расположение плит необходимо постоянно контролировать относительно стен и поверхностей опирания.
• Плиты укладываются только на несущие стены, все простенки обустраиваются только после установки перекрытий.
• Если требуется вырезать в перекрытии люк, то его необходимо вырезать на стыке двух плит, а не в одной плите.
• Плиты должны располагаться как можно ближе друг к другу, но с зазором 2 – 3 см. Это обеспечит сейсмоустойчивость.

Если плит перекрытия не хватает, чтобы перекрыть весь пролет, и остается, например, 500 мм, то существуют разные способы укладки плит перекрытия в таком случае. Первый – укладывать плиты впритык, а зазоры оставить по краям помещения, затем заделать зазоры бетонными или шлакобетонными блоками. Второй – укладка плит с равномерными зазорами, которые затем заделываются бетонным раствором. Чтобы раствор не падал вниз, под зазор устанавливается опалубка (подвязывается доска).

Технология укладки плит перекрытия

В процессе укладки плит перекрытия должна быть четкая координация действий между крановщиком и бригадой, принимающей плиту. Чтобы избежать травм на стройплощадке, а также соблюсти весь технологический процесс и правила, описанные в СНиПах, у прораба на стройке должна быть технологическая карта монтажа плит перекрытия. В ней указаны последовательность работ, количество и месторасположение техники, спецсредств и инструмента.

Начинать укладку плит перекрытия необходимо с лестничного пролета. После укладки плит проверяется их расположение. Плиты уложены хорошо, если:

• Разница между нижними поверхностями плит не превышает 2 мм.
• Перепад высот между верхними поверхностями плит не превышает 4 мм.
• Перепад высот в пределах участка не должен превышать 10 мм.

Как демонстрирует монтаж плит перекрытия схема, после укладки плиты необходимо соединить между собой и со стенами с помощью металлических соединительных деталей. Работы по соединению закладных и соединительных деталей выполняются сваркой.

Схема укладки плит перекрытия

Не забывайте, что необходимо соблюдать технику безопасности. Не допускается выполнять работы с помощью подъемного крана в открытой местности при ветре 15 м/с, а также при гололеде, грозе и в туман. Во время перемещения плиты с помощью крана бригада монтажников должна находиться вдали от пути, по которому будет перемещаться плита, с противоположной подаче стороны. Несмотря на то, что пользование услугами профессионального прораба и бригады монтажников значительно удорожают стоимость монтажа плит перекрытия, все же это не тот случай, когда можно сэкономить. Бригадиру обязательно необходимо предоставить проект.

Перед тем, как заказывать плиты на заводе, необходимо выполнить подготовительные работы. Время подачи машины с плитами и подъемного крана лучше согласовать на одно время, чтобы не переплачивать за простой спецтехники. В таком случае монтаж плит можно будет выполнить без разгрузки, непосредственно с транспортного средства.

Подготовительные работы перед тем, как положить плиты перекрытия

Первое – ровная поверхность опирания. Горизонт должен быть практически идеальным, перепад высот в 4 – 5 см недопустим. Первым делом проверяем поверхность стен, затем, если необходимо, выравниваем с помощью бетонного раствора. Последующие работы можно производить только после того, как бетон приобретет максимальную прочность.

Второе – обеспечить прочность зоны опирания. Если стены возведены из кирпича, бетона или бетонных блоков, то никаких дополнительных мероприятий предпринимать не нужно. Если стены возведены из пеноблоков или газоблоков, то перед укладкой плит необходимо залить армопояс. Правильная укладка плит перекрытия предполагает, что поверхность опирания должна быть достаточно прочной, чтобы выдержать вес плиты и не деформироваться по линии примыкания. Ни газобетон, ни пенобетон не обладают необходимой прочностью. Поэтому по всему периметру строения устанавливается опалубка, в нее арматурный каркас из прута 8 – 12 мм, а затем все заливается бетоном слоем 15 – 20 мм. Дальнейшие работы можно продолжать только после высыхания бетона.

Третье – установить монтажные вышки-опоры. Телескопические опоры, как были описаны в разделе о монтаже монолитной плиты перекрытия, устанавливаются с шагом 1,5 м. Они призваны принять на себя вес плиты, если вдруг она соскользнет со своего места. После монтажа эти вышки убираются.

Монтаж пустотных плит перекрытия с помощью крана

После того как свежезалитый бетон принял достаточную прочность и высох, можно начинать непосредственно монтаж плит перекрытия. Для этого используется подъемный кран, грузоподъемность которого зависит от размеров и веса плиты, чаще всего пригождаются краны 3 – 7 т.

Этапы работ:

• На поверхность опирания наносится бетонный раствор слоем 2 – 3 см. Глубина нанесения раствора равна глубине опирания плиты, т.е. 150 мм. Если плита будет опираться на две противоположные стены, то раствор наносится только на две стены. Если плита будет опираться на три стены, то на поверхность трех стен. Непосредственно укладку плит можно начинать, когда раствор наберет 50% своей прочности.

• Пока раствор подсыхает, крановщик может зацеплять стропы за крепежные элементы плиты.
• Когда крановщику подается сигнал, что можно подавать плиту, бригада рабочих должна отойти от того места, куда двигается плита. Когда плита будет уже совсем близко, рабочие зацепляют ее баграми и разворачивают, при этом гасятся колебательные движения.

• Плиту направляют в нужное место, один человек должен стоять на одной стене, а другой – на противоположной. Плита укладывается так, чтобы ее края опирались на стену минимум на 120 мм, лучше на 150 мм. После установки плита выдавит лишний раствор и равномерно распределит нагрузку.

• Если есть необходимость подвинуть плиту, можно использовать лом. Выравнивать ее расположение можно только вдоль зоны укладки, двигать плиту поперек стен нельзя, иначе стены могут завалиться. Затем снимаются стропы, и подается сигнал крановщику забрать их.
• Процедура повторяется для всех плит без исключения. Правила монтажа плит перекрытия предполагают, что выравнивание плит должно выполняться по нижнему краю, так как именно нижняя поверхность будет потолком в помещении. Поэтому плита укладывается более широкой стороной вниз, а более узкой – кверху.

Вы можете встретить рекомендацию, что в зоне опирания плиты необходимо подкладывать арматуру. Сторонники такого способа говорят, что так удобнее и легче двигать плиту. На самом деле подкладывать что-либо кроме раствора бетона под плиту запрещено технической картой. Иначе плита можно легко съехать с зоны опирания, так как будет скользить по арматуре. К тому же, нагрузка будет распределена неравномерно.

Укладка плит перекрытия на фундамент практически ничем не отличается от укладки межэтажных перекрытий. Технология точно такая же. Только поверхность фундамента необходимо тщательно гидроизолировать перед тем, как укладывать плиты. Если проектом предусмотрено нестандартное опирание плит перекрытия, то для этого используют специальные стальные элементы. Такие работы не стоит производить без специалиста.

Анкеровка плит перекрытия

Анкеровку – связывание плит между собой – можно выполнить двумя способами в зависимости от проекта.

Первый – связывание плит арматурой. К крепежным закладным элементам на плите привариваются арматурные пруты диаметром 12 мм. У плит от разных производителей расположение этих элементов может быть разным: в продольном торце плиты или на его поверхности. Самым прочным считается соединение по диагонали, когда плиты связываются между собой со смещением.

Также плиту необходимо связать со стеной. Для чего в стену вмуровывается арматура.

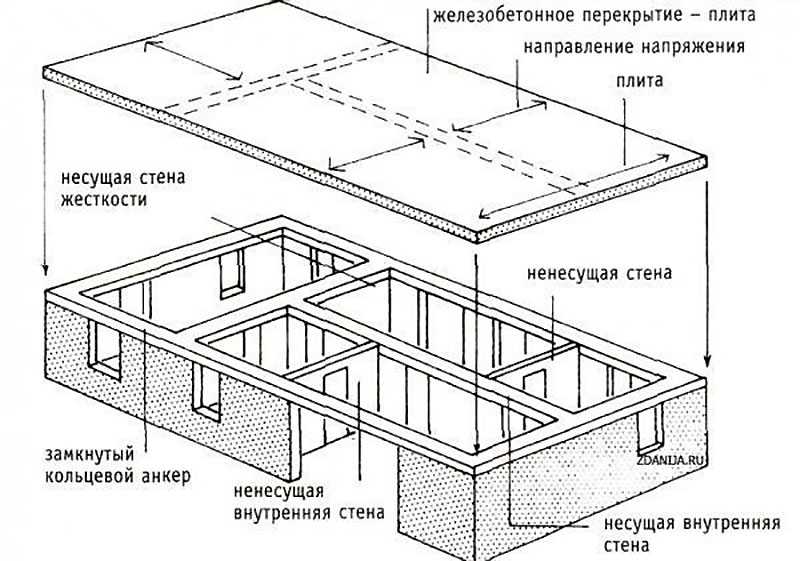

Второй способ – кольцевой анкер. Фактически он похож на армопояс. По периметру плиты обустраивается опалубка, в нее устанавливается арматура и заливается бетон. Такой способ несколько увеличивает стоимость укладки плит перекрытия. Но он того стоит – плиты получаются зажатыми со всех сторон.

Заделка швов между плитами перекрытия

После анкеровки можно приступать к заделке щелей. Щели между плитами перекрытия называют рустами. Их заполняют бетоном марки М150. Если щели большие, то снизу подвязывается доска, которая служит опалубкой. Если щели маленькие, то плита перекрытия сможет выдерживать максимальную нагрузку уже на следующий день. В противном случае необходимо подождать неделю.

Заделка пустот в торцах плит перекрытия

Все современные плиты с круглыми пустотами производятся с уже заполненными торцами. Если же Вы приобрели плиты с открытыми отверстиями, то их необходимо заполнить чем-нибудь на 25 – 30 см вглубь. Иначе плита будет промерзать. Заполнить пустоты можно минеральной ватой, бетонными пробками или просто заполнить бетонным раствором. Подобную процедуру необходимо выполнить не только на тех торцах, которые выходят на улицу, но и на тех, которые опираются на внутренние стены.

На укладку плит перекрытия цена зависит от объема работ, площади дома и стоимости материалов. Например, стоимость только плит перекрытия ПК равна примерно 27 – 30  у. е. за м2. Остальное – сопутствующие материалы, аренда крана и найм рабочих, а также стоимость доставки плит. У профессиональных бригад на монтаж плит перекрытия расценки самые разные от 10 до 25 у.е. за м2, может быть и больше в зависимости от региона. В итоге получится стоимость такая же, как и на заливку монолитной плиты перекрытия.

Укладка плит перекрытия: видео-пример

Сборно-монолитные перекрытия: выгоды очевидны — советы по строительству от компании Xella

Какое перекрытие лучше для двухэтажного дома из газобетона или другого каменного материала? Как правило, застройщики выбирают железобетонную плиту – монолитную или пустотную, заводского изготовления. Но есть и третий вариант, со своими преимуществами, – сборно-монолитное перекрытие. Каковы его плюсы и технология монтажа?

Вначале несколько слов о перекрытии как таковом. Это горизонтальный элемент здания, разделяющий смежные этажи либо отделяющий этаж от подвала, цоколя или чердака. Перекрытие воспринимает нагрузки (постоянные и временные), передавая их на другие конструкции дома, а также связывает между собой несущие стены, обеспечивая жесткость и устойчивость всего здания.

Каким должно быть перекрытие?

●     Достаточно прочным, чтобы выдерживать собственный вес и нагрузки – как равномерно распределённые, так и точечные. Согласно нормам*, перекрытия в жилых зданиях должны выдерживать распределённую нагрузку не менее 150 кг/м² (с учётом снеговой нагрузки, например, для Московской области, речь идёт о 210 кг/м²).

●     Жёстким: способным сопротивляться прогибу под воздействием нагрузок. В случае междуэтажных перекрытий прогиб не должен превышать 1/250 пролёта.

●     Устойчивым, не зыбким. Не должно быть колебаний, когда люди ходят по перекрытию или перемещают мебель. Их не будет, если собственный вес перекрытия – не менее 150 кг/ м².

●     Препятствующим распространению воздушного шума.

●     Теплозащитным, когда перекрытие отделяет тёплое помещение от холодного подвала или чердака.

●     Огнестойким в соответствии с противопожарными требованиями.

Сборно-монолитное перекрытие: что это такое?

Качественные, проверенные временем сборно-монолитные конструкции представлены продукцией YTONG (Xella Россия). Это разновидность часторебристых железобетонных перекрытий, которые сооружаются на стройплощадке. Основные элементы такого перекрытия:

1. Металлическая балка. Она представляет собой конструкцию заводского изготовления – профиль из оцинкованной стали, к которому приварен треугольный арматурный каркас. На объекте каркас заливают бетоном, тем самым формируя железобетонную балку.

2. Несъёмная опалубка из стандартных газобетонных блоков, укладываемых в пространство между балок. Элементы опалубки прочно соединяются друг с другом монолитным бетоном.

3. Монолитная бетонная плита толщиной не менее 50 мм.

Преимущества сборно-монолитных перекрытий

● Отличное сочетание цены и качества. Это самые бюджетные железобетонные перекрытия. Сборно-монолитные конструкции могут быть дешевле обычных монолитных на 30%. Это достигается в том числе за счёт снижения стоимости работ, поскольку монтаж ведётся очень быстро.

● Высокая скорость возведения, что особенно актуально для тех, кто строит дом своими силами. Балки приходят на объект полностью готовыми к монтажу, под конкретные размеры и конфигурацию перекрываемого проёма. Газобетонные блоки для перекрытий также стандартные. Если под монолитное перекрытие нужно выстраивать съёмную опалубку вместе со вспомогательными материалами, то в сборно-монолитном опалубкой служат блоки и стены, на которые опирается перекрытие.

Кроме того, для монтажа сборно-монолитного перекрытия, как правило, не нужен кран или другие грузоподъёмные механизмы, все работы ведутся вручную (на финальном этапе необходим бетононасос). Вес балки – около 6 кг/ пог.м. Бригада из четырёх человек сооружает сборно-монолитное перекрытие площадью 100 м² в среднем за 3 дня – от установки балок до бетонирования.

● Возможность монтажа на объектах, где затруднён заезд тяжёлой техники на участок. В этом преимущество сборно-монолитных перекрытий над готовыми пустотными железобетонными плитами. Такие плиты нужно подвозить к стройплощадке и устанавливать на стены с помощью крана. Притом доставить плиты для обустройства больших пролётов проблематично в силу очень большого веса конструкций, необходимых для этого.

В случае газобетонных стен под пустотные плиты придётся выполнять армопояс в кладке по периметру перекрытия: он будет распределять нагрузку от конструкции. К тому же плиты требуется дорабатывать, например, создавать на них монолитные участки с закладными деталями, к которым будет крепиться монолитная межэтажная лестница. Наконец, максимальный диаметр монтажных отверстий под каналы для коммуникаций не может превышать 100 мм. Сборно-монолитные перекрытия лишены всех этих недостатков.

● Полезная несущая способность – 450 кг/м². Это более чем в два раза превышает требования строительных норм для перекрытий. Сборно-монолитные конструкции жёсткие и устойчивые. Они хорошо защищают от воздушного шума и отвечают требованиям пожарной безопасности.

● Возможность перекрыть безопорные пролёты длиной до 9 м.

● Возможность обустроить проёмы даже сложной формы (с эркерами, выступами и т.п.), а также балконы, консоли и другие элементы.

● Сборно-монолитные – самые лёгкие из железобетонных перекрытий. Их собственный вес – 280 кг/м².

● Если работы по бетонированию выполнены качественно, то можно не делать бетонную стяжку поверх перекрытия, достаточно лишь тонкослойного наливного пола. Конечно, при условии, что не нужно «прятать» в полу коммуникации, иначе понадобится стяжка. Для сравнения: поверх пустотных плит всегда устраивают стяжку толщиной не менее 30 мм. А это дополнительные работы, затраты денег и времени.

● Удобство доставки: на одной грузовой машине можно привезти балки и блоки в количестве, достаточном для перекрытия пролётов площадью до 200 м². Кроме того, можно включить блоки для перекрытия и стен в одну доставку.

Отметим ещё несколько особенностей сборно-монолитных перекрытий. Такие конструкции очень удобны для самостройщиков и тех, кто строит дом с помощью бригады, но без детального проекта. Вы обращаетесь в компанию, которая продаёт готовые балки для перекрытий такого типа. Компания, зная размеры и конфигурацию проёма, который нужно перекрыть, сама разрабатывает монтажную схему: количество и размеры балок, карту их установки. Остаётся только смонтировать конструкцию.

Кроме того, монтаж сборно-монолитного перекрытия довольно простой, благодаря чему исключаются многие ошибки, которые можно допустить при устройстве классического монолитного перекрытия.

Ещё нюанс. Сборно-монолитные конструкции часто используют при реконструкции зданий, когда нужно заменить ветхое перекрытие. Удобство в том, что балки и блоки можно поднимать вручную, имеющаяся коробка здания не мешает этому. К тому же расход бетона для такого перекрытия меньше, чем для обычного монолитного, что упрощает бетонирование даже при наличии готовой коробки дома и затруднениях в подаче бетононасоса.

Получить расчет стоимости и купить сборно-монолитные перекрытия можно у официальных дистрибьютеров YTONG

Конструктивные особенности

Как уже говорилось, балка состоит из оцинкованного профиля (полки), 120 х 40 мм, к которому приварен треугольный арматурный каркас. Верхнее продольное армирование делают из прутка диаметром 8 мм, а нижнее – из двух прутков диаметром 12 мм. Но есть нюанс. Когда необходимо выполнить длинный безопорный пролёт, то балку усиливают за счёт дополнительного армирования. Снизу в каркасе предусматривают третью продольную арматуру расчётного диаметра, например, 25 мм для балки длиной 9 м. Верхнее и нижнее армирование объединяют в единую конструкцию поперечной диагональной арматурой диаметром 5 мм.

Для заполнения перекрытия можно использовать газобетонные блоки любой марки по плотности – D400, D500. Притом плотность газобетона мало влияет на несущую способность перекрытия, ведь блоки выполняют функцию несъёмной опалубки, а за восприятие нагрузки отвечает железобетонная плита.

Стандартный размер применяемых блоков – 625 х 200 х 250 мм. Блок с каждого торца должен опираться на оцинкованный профиль на величину не менее 40 мм. Исходя из этого, шаг между балками должен быть 725 мм.

Может возникнуть вопрос: безопасна ли конструкция, где блоки зажаты между балок? Не вывалятся ли они? Конечно, нет. Подобные перекрытия активно применялись ещё в советское время, и тогда блоки просто зажимались между балками. Но за счёт бетонирования они соединялись в монолитное единое целое, и никаких проблем с перекрытиями не было. В современных балках предусмотрены полки для удержания блоков, так что надёжность конструкции ещё выше.

Обратите внимание: несмотря на заполнение газобетоном – материалом с хорошими теплозащитными свойствами – сборно-монолитные перекрытия требуется утеплять, если они отделяют тёплые помещения от улицы.

Монтаж балок

Рассмотрим наиболее распространённую ситуацию – монтаж такого перекрытия в доме из газобетона.

Работы начинают с монтажа балок. Их укладывают на несущие стены, при этом каждая балка должна заходить на кладку на расстояние не менее 150 мм. Чтобы добиться точного расстояния между балками, в пролёт между ними по периметру стен укладывают блоки (по одному в каждый пролёт).

Для сооружения проёмов в перекрытии, балконов, консолей и других архитектурных элементов можно стыковать балки друг с другом под прямым углом. Балки связывают в единое целое за счёт Г-образных арматурных прутов. Нижний ряд арматуры соединяют прутами диаметром 12 мм, верхний – прутами диаметром 8 мм. Для дополнительной усиливающей арматуры используют пруты того же диаметра, что и у неё. По периметру проёма сооружают опалубку из фанеры, древесины, пенополистирола или других материалов. Опалубка не позволит бетону попасть в проём.

Под балками обязательно устанавливают временные опоры, обычно телескопические стойки и профильные трубы. Какой-либо зазор между опорами и балками недопустим, иначе впоследствии возможен прогиб перекрытия. Шаг опор под одной балкой – не более 1,6 м. Опоры монтируют до укладки блоков на балки.

Подготовка к бетонированию

Далее предусматривают армирующий монолитный пояс по всему периметру перекрытия, в его плоскости. Он позволяет надёжно связать перекрытие с несущими стенами, а также придать пространственную жёсткость всему зданию и предотвратить появление трещин в нём. К арматурным выпускам на торцах балок крепят каркас из четырёх продольных прутов диаметром от 8 до 12 мм. Арматуру связывают друг с другом металлической проволокой диаметром 6 мм, расстояние между хомутами – 200 мм. Армирующий пояс будет бетонироваться одновременно со всем перекрытием.

Затем сооружают опалубку по периметру перекрытия. Её выполняют из газобетонных блоков толщиной 100-150 мм. Их фиксируют к стенам также, как стеновые блоки – с помощью тонкошовного клея. С внутренней стороны к блокам приклеивают плиты теплоизоляции из пенополистирола – обычного или экструдированного. Стандартная толщина плит – 50 мм. Они служат терморазрывом – препятствуют промерзанию здания через перекрытие.

Между балками укладывают газобетонные блоки, плотно стыкуя их друг с другом. Поверх блоков и армопояса раскатывают сварную арматурную сетку с ячейками 100 х 100 мм, диаметр её проволоки 5 мм. Сетка будет находиться примерно посередине бетонной плиты (на высоте 20-25 мм), поскольку она опирается на верхний арматурный пояс балок, а он возвышается над блоками. При необходимости под сетку кладут пластиковые фиксаторы, которые предотвращают её провисание и тем самым гарантируют равномерный слой раствора под ней при бетонировании. Сетку можно просто укладывать, а можно для большей надёжности крепить к арматурному поясу вязальной проволокой.

Бетонирование

Дальше заливают тяжёлый бетон с классом по прочности на сжатие не ниже В20. Заливка ведётся бетононасосом. Уплотняют и выравнивают бетон виброрейкой – электрической или бензиновой. Некоторые строители применяют глубинные вибраторы для бетона. Однако специалисты не рекомендуют делать это, поскольку есть опасность, что под давлением, создаваемым вибратором, газобетон «выдавит» за пределы армопояса по периметру перекрытия.

Бетон обретает марочную прочность через 28 суток после заливки. Однако демонтировать опоры и продолжить строительство здания можно по достижении бетоном 70% прочности. Летом это происходит примерно через неделю. Но нужно быть уверенным, что это произошло. Поэтому прочность измеряют специальным прибором, и только на основании его показаний приступают к дальнейшим работам. Ну или ждут 28 суток.

Со стороны нижнего этажа перекрытие можно легко отделать тем или иным материалом. Например, оштукатурить толстым слоем по сетке из стекловолокна.

Можно ли прокладывать инженерные коммуникации в сборно-монолитном перекрытии?

Когда перекрытие полностью готово, можно прокладывать коммуникации, выполняя штробы в блоках со стороны нижнего этажа. Другой вариант – проводить коммуникации в толще цементно-песчаной стяжки, сооружаемой поверх плиты перекрытия. Некоторые строители прокладывают систему тёплого пола и канализацию, в монолитной части перекрытия. То есть закладывают их ещё до бетонирования, зачастую подрезая для этого блоки. Тем самым экономят на стяжке.

Но это не лучшее решение, поскольку оно может привести к снижению несущей способности перекрытия. Например, при устройстве тёплого пола толщина всей плиты уменьшается на величину диаметра труб – как правило, 16 мм. Кроме того, трубы фиксируют к арматурной сетке, и она может деформироваться под весом такого перекрытия. Наконец, если случится авария тёплого пола, пострадает всё перекрытие. Поэтому коммуникации в стяжке предпочтительнее.

Полную информацию о технологии возведения дома из газобетона можно получить на бесплатном курсе по строительству из YTONG

В нашем каталоге вы можете найти армированные ступени, изготовленные из газобетона YTONG.

 *СНиП 2.01.07-85 «Нагрузки и воздействия»

Монолитный бетон в строительстве | Р.Дж. Potteiger, Inc.

• ПРИМЕНЯТЬ
• Вызов
• КОНТАКТ

20 июля 2020 г. | Бетон, Строительство

Монолитное бетонное строительство является одной из самых инновационных форм бетонного строительства, доступных сегодня компаниям. В некоторых ситуациях монолитная бетонная конструкция является очень привлекательной формой строительства, которая может выполнить работу быстрее, чем другие методы. Рассматривая услуги бетонного строительства, узнайте больше об истории монолитного бетонного строительства, а также о его преимуществах и недостатках.

ЧТО ТАКОЕ МОНОЛИТНЫЕ БЕТОННЫЕ КОНСТРУКЦИИ?

Монолитная архитектура относится к типу здания, которое было отлито, выкопано или вырезано из одного куска материала. Исторически сложилось так, что монолитные здания строились путем вырезания комнат и других элементов в скалах. Монолитное бетонное строительство является разновидностью монолитной архитектуры. В частности, это относится к конструкции, сделанной из бетона, которая отливает все свои компоненты одновременно.

ИСТОРИЯ МОНОЛИТНОГО БЕТОННОГО СТРОИТЕЛЬСТВА

Монолитное бетонное строительство насчитывает тысячу лет, если не больше. Некоторые из наиболее известных ранних примеров монолитного строительства происходят из монолитных церквей династии Загве, которые были построены во время правления династии примерно с 900 по 1270 год нашей эры. Считается, что эти конструкции были вдохновлены одним из королей Загве, Лалибелой, который надеялись создать «Новый Иерусалим» в горном районе Эфиопии. Основываясь на этом видении, рабочие и мастера создали 11 монолитных церквей, вырезав их из скалы. При создании этих церквей они находили большие глыбы горных пород, а затем начинали высекать эти глыбы. Высекая камни, они могли создавать крыши, окна, двери, колонны и другие элементы.

Каждая церковь впечатляет сама по себе, с красивыми церемониальными проходами, функциональными стволами дренажных канав и встроенными в них катакомбами. Выделяясь из общей массы, Биете Медхани Алем считается самой большой монолитной церковью в мире. Другие монолитные здания по всему миру сохранились на протяжении столетий, и храм на Индийском берегу, построенный между 700 и 728 годами нашей эры, является одним из самых впечатляющих примеров.

До 19 года в этой области было не так много разработок08 года, когда Томас Эдисон добился значительного прогресса в монолитной архитектуре, подав заявку на патент, касающийся строительства зданий с использованием только одной бетонной укладки. Для создания этих зданий требовались сложная форма и дорогое оборудование, поэтому Эдисону было трудно убедить других купить его бетонные дома. Хотя здания позиционировались как огнеупорные, простые в уходе и доступные по цене, их было трудно продать покупателям.

Хотя их было трудно продать, в Нью-Джерси было построено несколько бетонных зданий, и некоторые из них стоят до сих пор. История в значительной степени сочла бы набег Эдисона на бетонное строительство неудачным, а его цементная компания потеряла миллионы долларов. Тем не менее, он показал возможность использования монолитной архитектуры в жилых целях.

С тех пор, как Эдисон впервые попытался создать дома из монолитного бетона, этот метод прижился и стал отличным методом во времена, когда спрос на жилье резко возрастает. Быстрый и простой метод строительства делает его привлекательным вариантом для некоторых сегодня. Например, Центральное управление общественных работ Индии использует технологию монолитного строительства для создания офисных комплексов и крупных жилых проектов. Вы можете ожидать, что монолитные бетонные конструкции будут использоваться во всем мире там, где необходимы скорость и качество.

МОНОЛИТНЫЕ БЕТОННЫЕ КОНСТРУКЦИИ VS. Ступенчатое строительство

Ступенчатое строительство является наиболее распространенным методом строительства. Пошаговый строительный проект выполняется поэтапно, а не сразу. Напротив, монолитное бетонное строительство относится к строительному процессу, завершенному за один раз. Поскольку монолитная бетонная конструкция чаще всего используется с фундаментами, ниже будет проведено сравнение двух различных методов строительства фундаментов.

СТУПЕЧНАЯ КОНСТРУКЦИЯ

Традиционные бетонные фундаменты основаны на ступенчатой ​​конструкции. Этот процесс состоит из трех основных частей:

1. Передача нагрузки на нижележащий грунт
2. Возведение фундаментных стен
3. Заливка плиты

Первым шагом к возведению фундамента методом ступенчатого строительства является установка фундаментов. Фундаментом называют участок бетона, который был помещен глубоко в почву. Обычно эти опоры довольно широкие, так как они предназначены для распределения веса конструкции по земле. Равномерно распределяя вес, меньше шансов, что здание сдвинется или треснет.

Здания и конструкции в более холодном климате также могут быть полезны от них, так как фундаменты могут предотвратить замерзание. Поскольку фундаменты устанавливаются глубоко в землю ниже линии промерзания, они предотвращают повреждение конструкции. Без фундаментов или тех, которые неправильно установлены над линией промерзания, вода может пройти через цикл оттаивания и замерзания, что может привести к образованию полостей под фундаментом, что может привести к разрушению фундамента и повреждению структурной целостности здания.

После закладки фундамента следующим шагом является строительство фундаментных стен, которые размещаются поверх фундаментов и соединяют все здание. Такие стены часто можно увидеть в недостроенных подвалах.

Завершающим элементом ступенчатой ​​конструкции является плита, которая укладывается поверх фундаментов и между стенами фундамента. Как правило, эта плита представляет собой черный пол или цокольный этаж и сделана из бетона.

При всех шагах, необходимых для завершения поэтапно построенного фундамента, компаниям часто приходится планировать значительное количество времени на заливку и отверждение каждого элемента фундамента. Дополнительное время, затрачиваемое на установку фундамента, может привести к увеличению затрат и снижению производительности, что заставляет некоторых искать более эффективные методы.

МОНОЛИТНАЯ КОНСТРУКЦИЯ

Монолитная конструкция под фундаментные плиты является одной из наиболее распространенных альтернатив ступенчатому фундаменту. Вместо того, чтобы разбивать фундамент на несколько частей, монолитные плиты объединяют бетонную плиту и основание фундамента в один элемент. Вы будете заливать плиту и фундамент одновременно, что поможет вам быстрее завершить свои проекты.

По сравнению с более традиционными фундаментами монолитные фундаменты намного тоньше. Как правило, опоры для этих фундаментов проходят всего около 12 дюймов от основания до пола, а толщина фундамента составляет всего около четырех дюймов. Хотя для ускорения работы можно использовать специальное землеройное оборудование, чтобы копать землю, вы также можете выполнять копание вручную, поскольку вам нужно копать землю всего на несколько дюймов.

В монолитных плитах вы также обнаружите, что они опираются на гравийную подушку, предназначенную для надлежащего дренажа. Плита также будет иметь проволочную сетку или арматуру, чтобы укрепить плиту и снизить вероятность любого растрескивания. В особенно холодном климате можно добавить слой изоляции, окружающий фундамент и обеспечивающий внутреннее отопление. Слой изоляции отодвинет линию промерзания и защитит вашу конструкцию от оттаивания и замерзания.

ПЛЮСЫ И ПРОТИВ МОНОЛИТНЫХ БЕТОННЫХ КОНСТРУКЦИЙ

Монолитное строительство часто является гораздо более быстрым методом закладки фундамента дома и популярно для застроек, где необходимо быстро построить много домов. У монолитного бетонного строительства есть несколько других преимуществ, но есть и некоторые недостатки, из-за которых компании иногда выбирают поэтапные методы строительства вместо монолитной альтернативы. Прежде чем выбрать бетонную услугу под свои нужды, узнайте плюсы и минусы монолитного строительства:

ОШИБКИ МОНОЛИТНОЙ КОНСТРУКЦИИ

Хотя монолитная конструкция имеет много преимуществ, у этого метода есть и недостатки. Поскольку монолитные конструкции не уходят достаточно глубоко, чтобы попасть под линию промерзания, они не подходят для более холодного климата, где замерзание и оттаивание будут более вероятными и частыми, что приведет к растрескиванию бетона. Помимо того, что монолитный бетон плохо подходит для холодной погоды, есть еще несколько потенциальных недостатков :

• Не такой универсальный:  Монолитная конструкция не идеальна для некоторых проектов. Например, он недоступен в те времена, когда под домом много грязи. Вы часто обнаружите большое количество насыпной грязи на участках, где нужно было заполнить много отверстий. Размещение монолитной плиты поверх засыпки может повысить вероятность того, что бетон треснет. Ступенчатая конструкция, напротив, может приспосабливаться к грязи и другим условиям.
• Интенсивность выбросов углерода: Одним из наиболее существенных недостатков монолитного бетонного строительства является то, что это самый углеродоемкий из всех методов строительства зданий. Воплощенный углерод, обнаруженный в монолитных бетонных конструкциях, имеет тенденцию быть довольно высоким. Этот уровень углерода не является экологически чистым и в результате может привести к тому, что некоторые строители не будут его использовать.
• Дорого для некоторых жилых домов:  Иногда строительство из монолитного бетона может быть намного дороже, чем другие варианты. Дома на склонах потребуют слишком много бетона для монолитной заливки и в конечном итоге будут слишком дорогими.
• Трещины из-за избыточного веса:  Монолитная конструкция не лучший выбор для тех случаев, когда на конструкцию воздействуют значительные весовые нагрузки. Например, блочные наружные стены могут привести к растрескиванию периметра, если он был построен с помощью монолитной заливки.
• Нельзя использовать для надземных домов: Иногда в соответствии с местными правилами дом должен быть поднят, например, когда дом строится в зоне затопления. Поскольку монолитные фундаменты часто намного тоньше, чем другие, они не смогут должным образом поднять дом в соответствии с местными нормами безопасности или правилами внешнего вида.

ЦЕННОСТЬ МОНОЛИТНОГО БЕТОННОГО СТРОИТЕЛЬСТВА

Несмотря на недостатки монолитного бетона, некоторые преимущества делают его идеальным для конкретных проектов. Есть много успешных проектов монолитного строительства, благодаря которым дома стоят долгое время, и это может быть отличным выбором для многих проектов. Узнайте больше о следующих преимуществах монолитного бетонного строительства:

1. БЫСТРОЕ СТРОИТЕЛЬСТВО

Одним из наиболее известных преимуществ монолитных бетонных конструкций является скорость их возведения. Вместо поэтапного строительства, при котором необходимо укладывать фундамент, плиту и стены в три отдельных этапа, монолитное бетонное строительство требует только одной заливки. Поскольку вам не нужно ждать, пока ваши фундаменты затвердеют после заливки, вы можете быстрее построить конструкции. Монолитная заливка означает отсутствие задержек. У вас есть только один процесс заливки и отверждения, что позволяет вам быстрее приступить к работе над другими элементами проекта.

2. ПРОСТОЕ АРМИРОВАНИЕ

Так как монолитные плиты часто тоньше, чем традиционно литые плиты, строительные компании часто беспокоятся, что плита недостаточно прочна для их нужд. Они не хотят, чтобы их фундамент в конечном итоге треснул, нарушив структурную целостность дома. Одним из основных преимуществ монолитной бетонной плиты является то, что ее очень легко армировать стальной сеткой. С сеткой и другими усилениями вы можете укрепить плиту и сделать ее идеальной для тех случаев, когда вам нужна дополнительная прочность.

3. Твердый грунт

При традиционной заливке фундамента фундаменты должны глубоко входить в землю. Эта необходимость размещать фундамент глубоко в земле требует от строителя глубокого бурения, что приводит к дополнительным затратам, оборудованию и времени. Если вы находитесь в регионе с твердой или каменистой почвой, копать становится еще труднее. Во времена, когда грунт особенно твердый, монолитное строительство может быть намного проще. Так как вам не нужно копать так глубоко, вы можете быстро положить фундамент. Более твердая и каменистая почва не будет такой большой проблемой, что делает ее идеальным методом строительства для многих строительных компаний, работающих в районах с труднопроходимой почвой.

4. ПОСЛЕДОВАТЕЛЬНОСТЬ

При поэтапном построении существует гораздо больше шагов, которые команда должна выполнить, чтобы выполнить работу правильно, что увеличивает вероятность совершения ошибок. Труднее поддерживать согласованность всех шагов, необходимых для ступенчатой ​​бетонной конструкции, что приводит к проблемам, когда плита оказывается не такой стабильной или прочной, как должна быть. С монолитной заливкой вы получаете простой и короткий процесс, который не оставляет двери открытой для ошибок. Ваша команда должна сосредоточиться на одном действии, а не на нескольких, поэтому вероятность ошибки значительно снижается. В результате вы часто будете видеть гораздо более последовательный конечный продукт.

ВЫБЕРИТЕ Р.Дж. POTTEIGER CONSTRUCTION SERVICES, INC. ДЛЯ ВСЕХ ВАШИХ БЕТОННЫХ ПОТРЕБНОСТЕЙ

В R.J. Компания Potteiger Construction Services, Inc. предлагает широкий спектр бетонных услуг, которые помогут вам построить долговечную и привлекательную конструкцию. Наше подразделение бетонных услуг готово выполнить несколько типов проектов и предоставить вам идеальные строительные услуги. Мы завершаем большинство наших проектов с помощью согласованного командного подхода, что приводит к лучшей координации и общению. Работая с нами, вы можете быть уверены, что ваш проект будет реализован эффективно и экономично. Узнайте больше о наших бетонных услугах. Если у вас есть какие-либо вопросы, свяжитесь с нами через Интернет или позвоните в наш офис по телефону (717) 69.7-3192, и один из наших дружелюбных представителей будет рад поговорить с вами.

[PDF] Влияние плит перекрытия на сейсмические характеристики железобетонных рам

• Идентификатор корпуса: 195782072

  title={Влияние плит перекрытия на сейсмические характеристики железобетонных каркасов},
  автор={Умарани Гунасекаран},
  год = {2014}
}

• U. Gunasekaran
• Опубликовано в 2014 г.
• Машиностроение

В монолитных железобетонных конструкциях части плит перекрытий действуют как фланцы к балкам, тем самым повышая прочность и жесткость балок. Вопрос о том, насколько плита способствует поперечной прочности, очень важен для проектирования конструкций; поэтому в этой статье описывается влияние плит на стыки моментных каркасных конструкций, подвергающихся большим сейсмическим деформациям. Простой метод моделирования узла соединения балки и колонны с учетом влияния…

DB.NZSEE.ORG.NZ

Анализ действия на пленке на сейсмическом поведении внешних суставов BEAM COLUND RC

• G. Santarsiero, A. Masi

• Инженерная инженерия

• 2020

. 10 ИЗ 29 ССЫЛОК

СОРТИРОВАТЬ ПОРелевантность Наиболее влиятельные статьиНедавность

МОДЕЛИРОВАНИЕ ВКЛАДОВ ПЛИТЫ В СОЕДИНЕНИЯ РАМ

• B. Shahrooz, S. Pantazopoulou, S. P. Chern Engineering
• 5
• 5

  30003 1992

Вклад монолитных плит перекрытий в отрицательное сопротивление изгибу балок в железобетонных рамах может непреднамеренно повлиять на иерархию разрушения, если не учитывать… с плитой перекрытия

• Х. Э. Зербе, А. Дж. Дуррани

• Машиностроение

• 1990

Влияние наличия плиты перекрытия на поведение балочно-подколонных соединений изучалось путем испытаний двухпролетных соединений рамы. Каждый узел состоял из двух внешних соединений и…

Моделирование наружных стыков балки-колонны для сейсмического анализа железобетонных каркасных конструкций

• Фаввата М., Изсуддин Б., Караяннис К.

• Инженерное дело

• 2008

стыки колонн не учитываются при сейсмическом расчете многоэтажных железобетонных (ЖБ) каркасных конструкций, где эти критические области…

Разработка и аналитическая проверка модели неупругого железобетонного стыка

• M. Unal, B. Burak

• Engineering

• 2013

Сейсмический отклик соединений в двухэтажных R/C Frame Subassemblies

• H. E. Zerbe, A. J. Durrani

• Engineering

  9
• 5
• 59595959595959595. 198000
• 5995959595959595. 198000
• 5
• .

В прошлом поведение соединений балки с колонной изучалось путем тестирования отдельных соединительных узлов. В таких испытаниях допускается свободное удлинение балок при воздействии больших…

Влияние роста балки на железобетонные рамы

• Jubum Kim, J. Stanton, G. MacRae

• Инженерное дело

• 2004

возникают на концах балок, так как они испытывают большие боковые смещения. Как трещины…

ЗНАЧИМОСТЬ ПОВРЕЖДЕНИЙ И РАЗРУШЕНИЙ СОЕДИНЕНИЯ БАЛКА-КОЛОННА В ЖБ РАМЕ ОЦЕНКА

• Г. Кальви, Г. Мадженес, С. Пампанин

• Инженерное дело

• 2002

В настоящем документе исследуется роль повреждения и обрушения швов в оценке сейсмической реакции существующих зданий с железобетонным каркасом. Основываясь на недавних результатах экспериментальных…

Удлинение рам из вязкого сейсмостойкого железобетона

Чтобы выдержать сильное землетрясение, современная практика требует, чтобы сейсмостойкие рамы были рассчитаны на пластичность.
